1 TECNOLÓGICO NACIONAL DE MÉXICO INSTITUTO TECNOLÓGICO SUPERIOR DE LA COSTA CHICA MATERIA: INSTALACIONES ELÉCTRICAS INDUSTRIALES TEMA: CONFIGURACIÓN DE CENTROS DE FUERZA. ARREGLOS GENERALES; ESPECIFICACIONES Y SELECCIÓN DEL TRANSFORMADOR DE DISTRIBUCIÓN Y DE LOS TABLEROS PRIMARIOS Y / O SECUNDARIOS. DOCENTE: ING. NELTHER MAGAÑA DEL CARMEN ALUMNOS : JORGE LUIS DE LA CRUZ SALAZAR CLAUDIO VASQUEZ RODRIGUEZ DAVID PITA RIVAS JOSE SALVADOR GUERRERO URBINA OMETEPEC GRO. 24 DE OCTUBRE DEL 2018

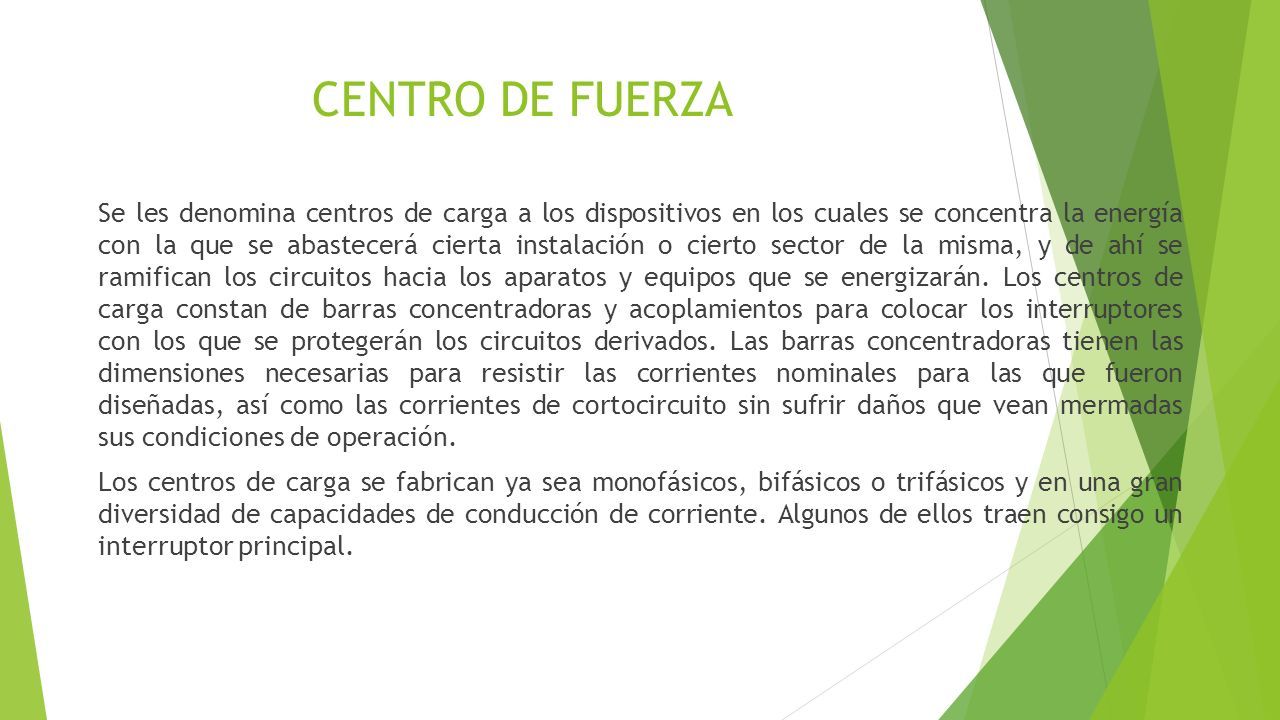

2 CENTRO DE FUERZA Se les denomina centros de carga a los dispositivos en los cuales se concentra la energía con la que se abastecerá cierta instalación o cierto sector de la misma, y de ahí se ramifican los circuitos hacia los aparatos y equipos que se energizarán. Los centros de carga constan de barras concentradoras y acoplamientos para colocar los interruptores con los que se protegerán los circuitos derivados. Las barras concentradoras tienen las dimensiones necesarias para resistir las corrientes nominales para las que fueron diseñadas, así como las corrientes de cortocircuito sin sufrir daños que vean mermadas sus condiciones de operación. Los centros de carga se fabrican ya sea monofásicos, bifásicos o trifásicos y en una gran diversidad de capacidades de conducción de corriente. Algunos de ellos traen consigo un interruptor principal.

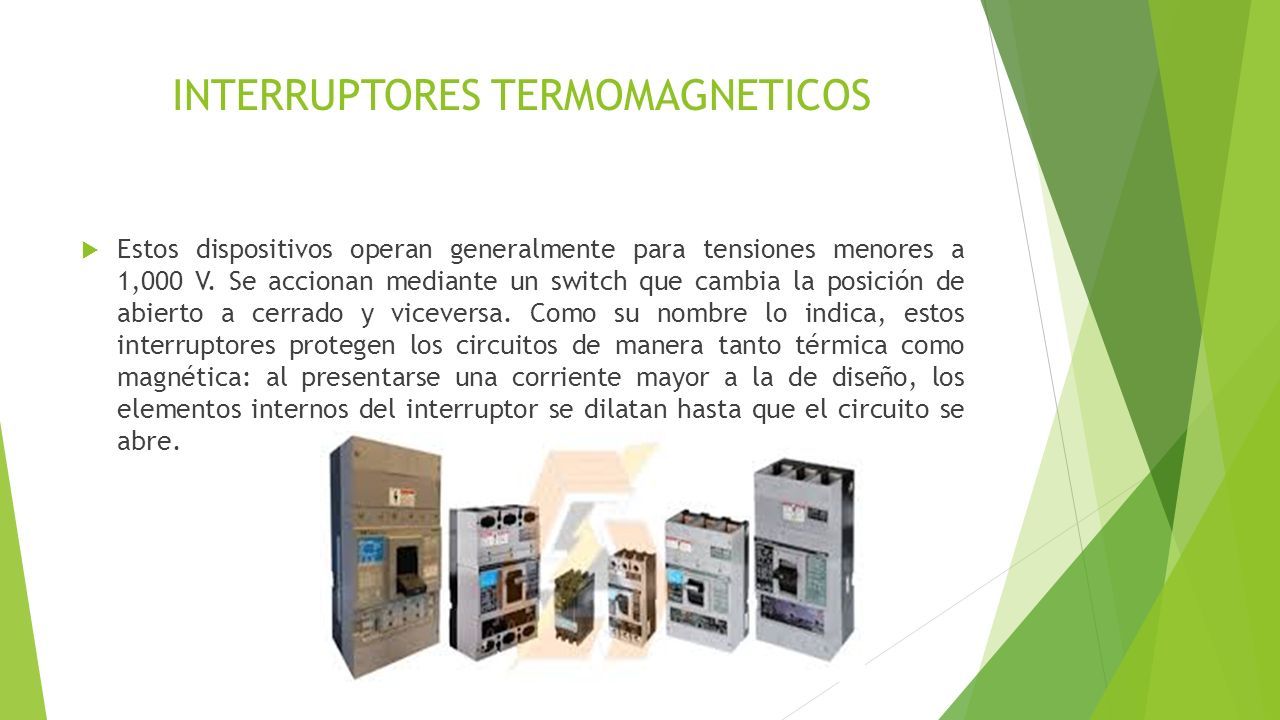

3 INTERRUPTORES TERMOMAGNETICOS  Estos dispositivos operan generalmente para tensiones menores a 1,000 V. Se accionan mediante un switch que cambia la posición de abierto a cerrado y viceversa. Como su nombre lo indica, estos interruptores protegen los circuitos de manera tanto térmica como magnética: al presentarse una corriente mayor a la de diseño, los elementos internos del interruptor se dilatan hasta que el circuito se abre.

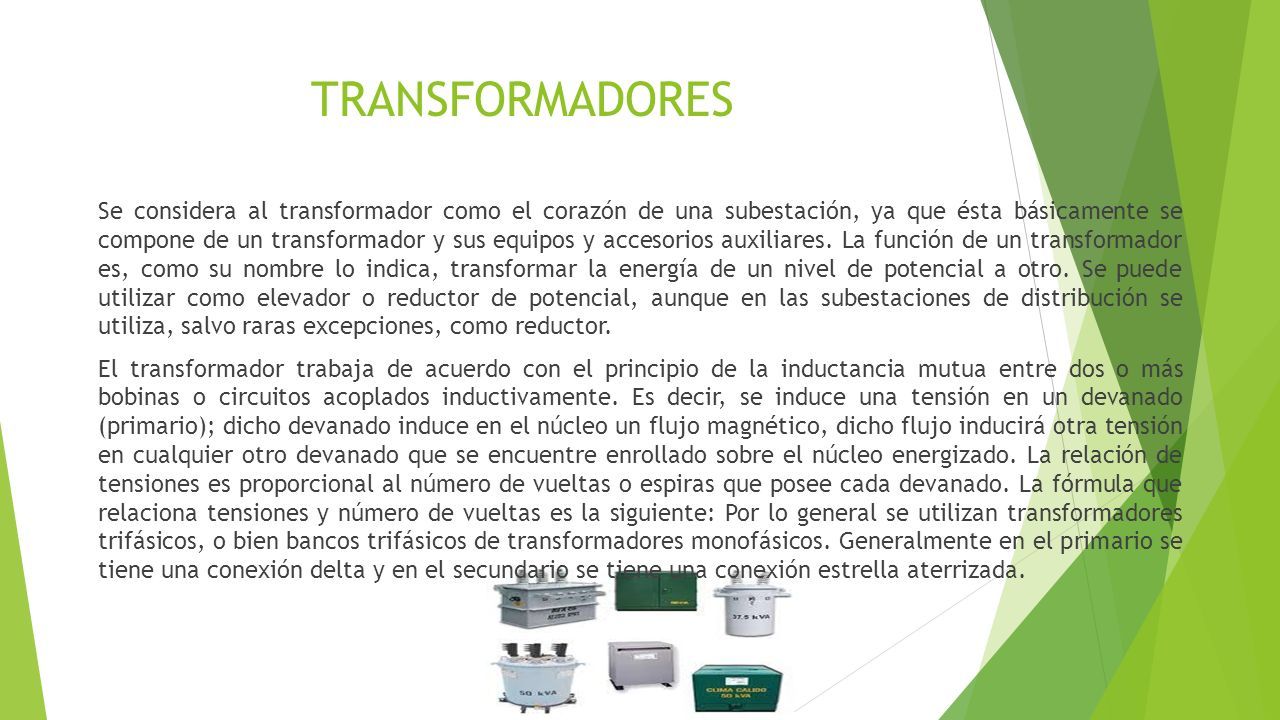

4 TRANSFORMADORES Se considera al transformador como el corazón de una subestación, ya que ésta básicamente se compone de un transformador y sus equipos y accesorios auxiliares. La función de un transformador es, como su nombre lo indica, transformar la energía de un nivel de potencial a otro. Se puede utilizar como elevador o reductor de potencial, aunque en las subestaciones de distribución se utiliza, salvo raras excepciones, como reductor. El transformador trabaja de acuerdo con el principio de la inductancia mutua entre dos o más bobinas o circuitos acoplados inductivamente. Es decir, se induce una tensión en un devanado (primario); dicho devanado induce en el núcleo un flujo magnético, dicho flujo inducirá otra tensión en cualquier otro devanado que se encuentre enrollado sobre el núcleo energizado. La relación de tensiones es proporcional al número de vueltas o espiras que posee cada devanado. La fórmula que relaciona tensiones y número de vueltas es la siguiente: Por lo general se utilizan transformadores trifásicos, o bien bancos trifásicos de transformadores monofásicos. Generalmente en el primario se tiene una conexión delta y en el secundario se tiene una conexión estrella aterrizada.

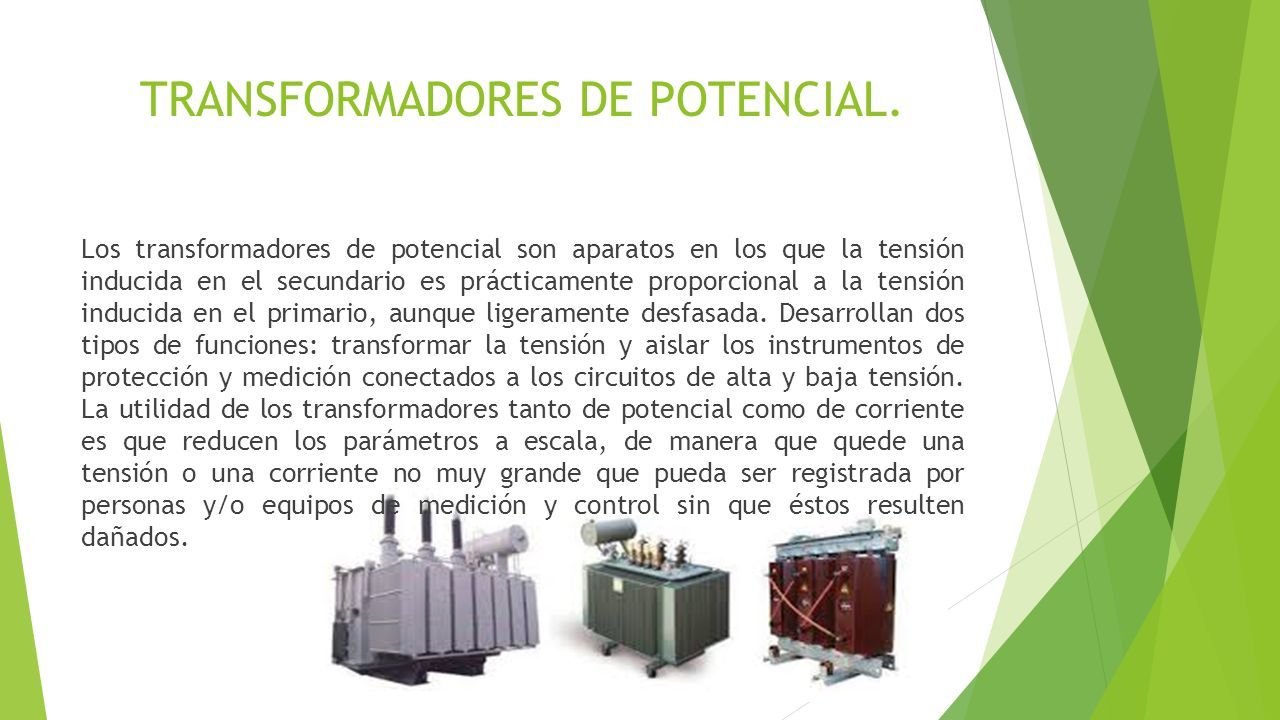

5 TRANSFORMADORES DE POTENCIAL. Los transformadores de potencial son aparatos en los que la tensión inducida en el secundario es prácticamente proporcional a la tensión inducida en el primario, aunque ligeramente desfasada. Desarrollan dos tipos de funciones: transformar la tensión y aislar los instrumentos de protección y medición conectados a los circuitos de alta y baja tensión. La utilidad de los transformadores tanto de potencial como de corriente es que reducen los parámetros a escala, de manera que quede una tensión o una corriente no muy grande que pueda ser registrada por personas y/o equipos de medición y control sin que éstos resulten dañados.

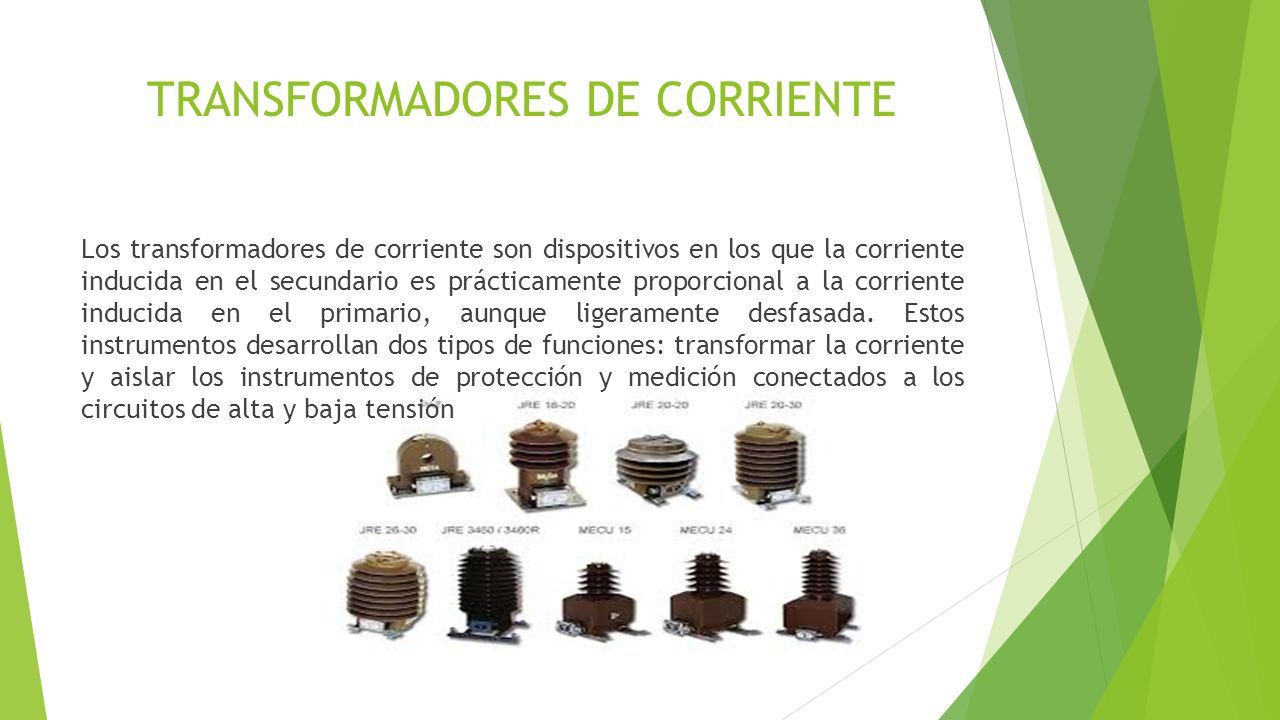

6 TRANSFORMADORES DE CORRIENTE Los transformadores de corriente son dispositivos en los que la corriente inducida en el secundario es prácticamente proporcional a la corriente inducida en el primario, aunque ligeramente desfasada. Estos instrumentos desarrollan dos tipos de funciones: transformar la corriente y aislar los instrumentos de protección y medición conectados a los circuitos de alta y baja tensión

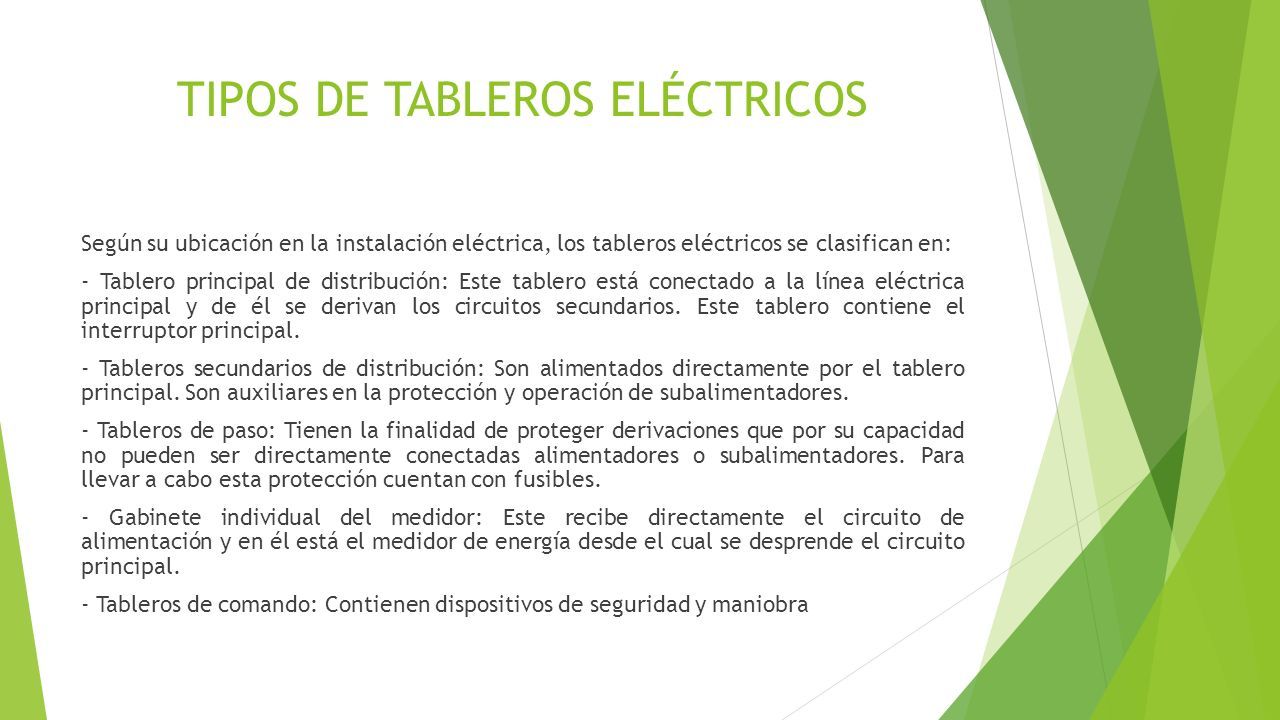

7 TIPOS DE TABLEROS ELÉCTRICOS Según su ubicación en la instalación eléctrica, los tableros eléctricos se clasifican en: - Tablero principal de distribución: Este tablero está conectado a la línea eléctrica principal y de él se derivan los circuitos secundarios. Este tablero contiene el interruptor principal. - Tableros secundarios de distribución: Son alimentados directamente por el tablero principal. Son auxiliares en la protección y operación de subalimentadores. - Tableros de paso: Tienen la finalidad de proteger derivaciones que por su capacidad no pueden ser directamente conectadas alimentadores o subalimentadores. Para llevar a cabo esta protección cuentan con fusibles. - Gabinete individual del medidor: Este recibe directamente el circuito de alimentación y en él está el medidor de energía desde el cual se desprende el circuito principal. - Tableros de comando: Contienen dispositivos de seguridad y maniobra
