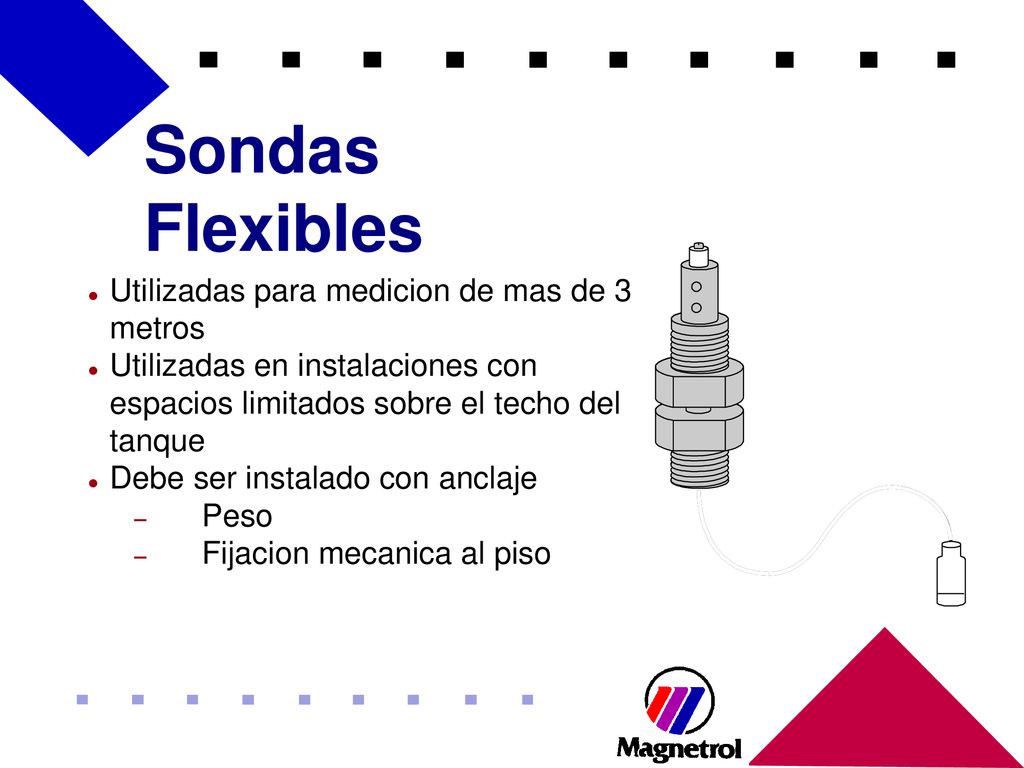

Sondas Flexibles Utilizadas para medicion de mas de 3 metros
Utilizadas en instalaciones con espacios limitados sobre el techo del tanque Debe ser instalado con anclaje Peso Fijacion mecanica al piso
2
Sondas con Tubo Externo de Referencia (Stillwell Probe)
Usadas en liquidos y mezclas livianas en sumideros y pozos abiertos Puede ser usado en ambientes corrosivos, sin embargo, se requieren materiales "exoticos"
3

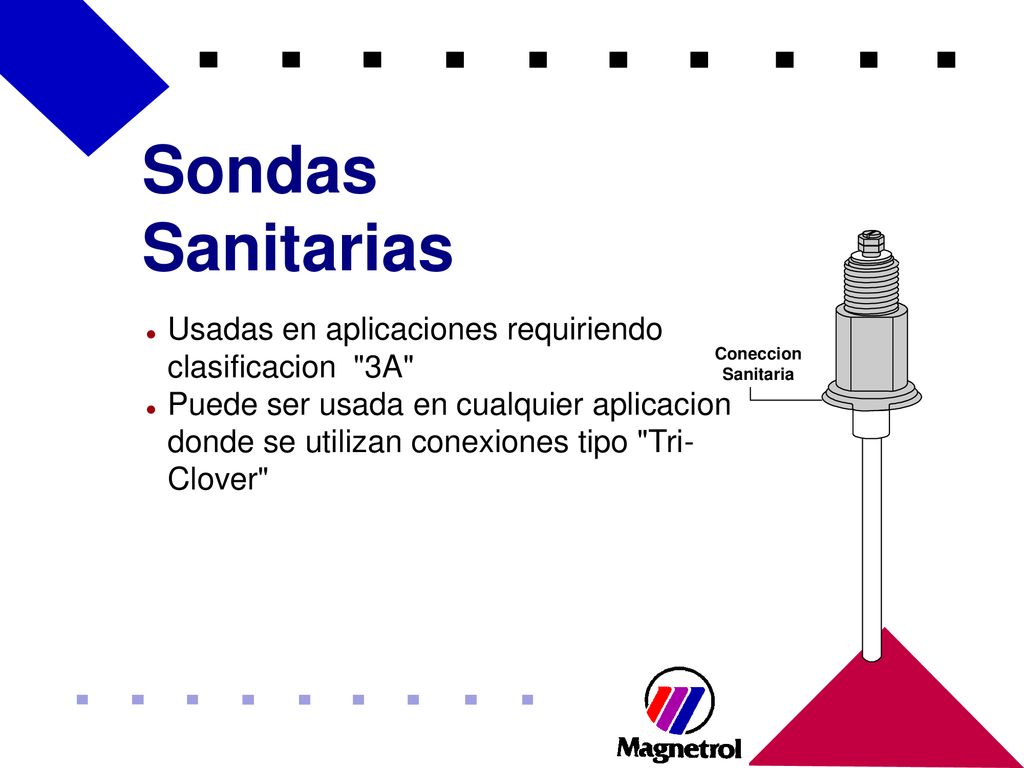

Sondas Sanitarias Coneccion Sanitaria Usadas en aplicaciones requiriendo clasificacion "3A" Puede ser usada en cualquier aplicacion donde se utilizan conexiones tipo "Tri-Clover"
4

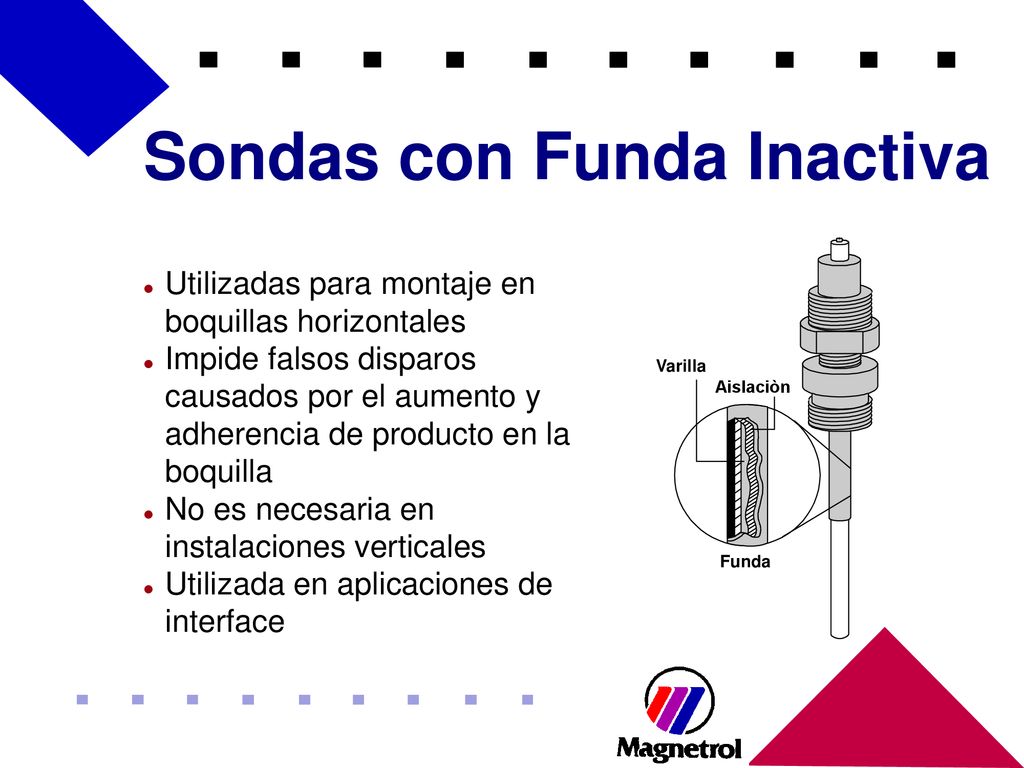

Sondas con Funda Inactiva
Varilla Aislaciòn Funda Utilizadas para montaje en boquillas horizontales Impide falsos disparos causados por el aumento y adherencia de producto en la boquilla No es necesaria en instalaciones verticales Utilizada en aplicaciones de interface
5

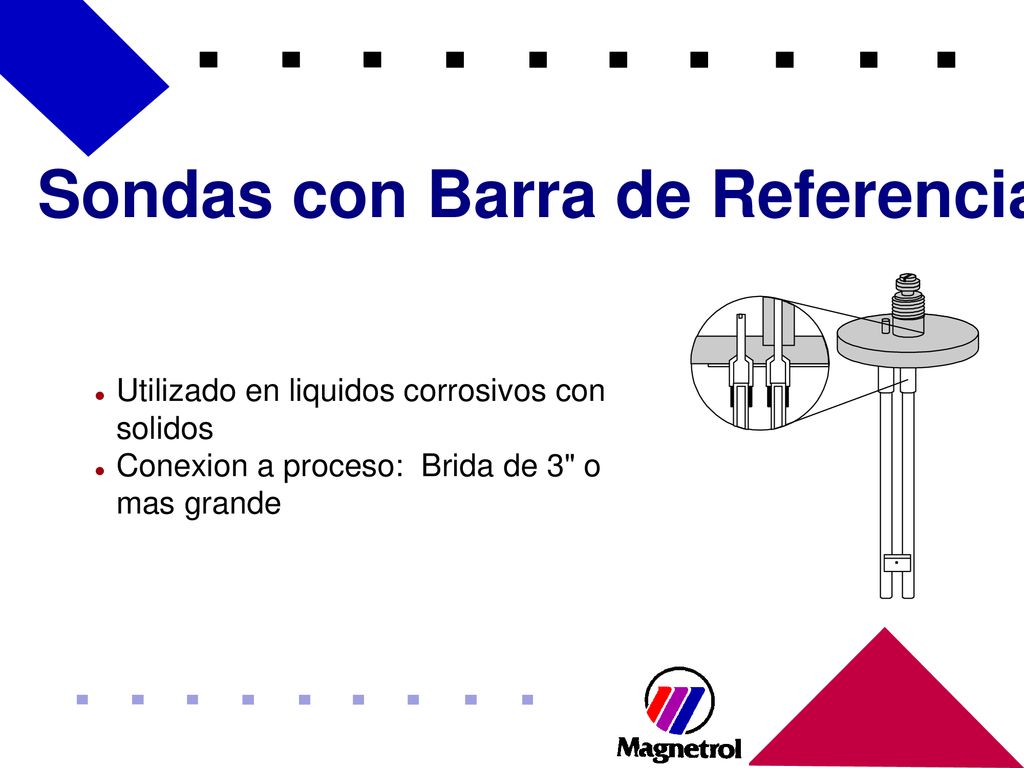

Sondas con Barra de Referencia
Utilizado en liquidos corrosivos con solidos Conexion a proceso: Brida de 3" o mas grande
6

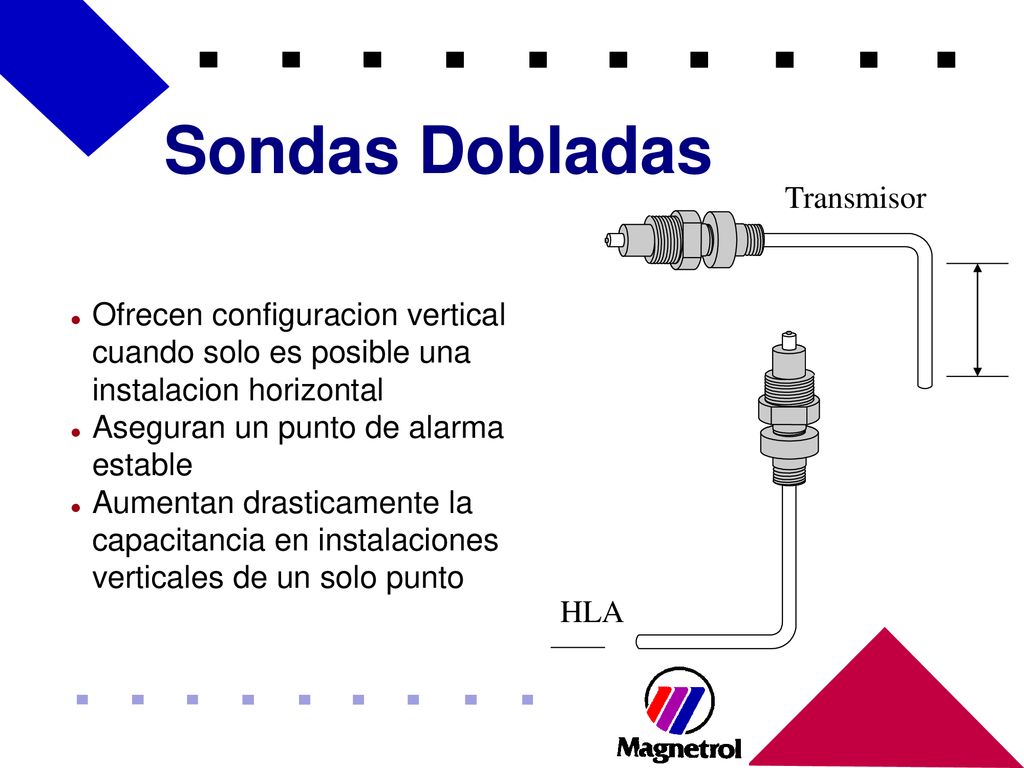

Sondas Dobladas Transmisor
Ofrecen configuracion vertical cuando solo es posible una instalacion horizontal Aseguran un punto de alarma estable Aumentan drasticamente la capacitancia en instalaciones verticales de un solo punto HLA
7

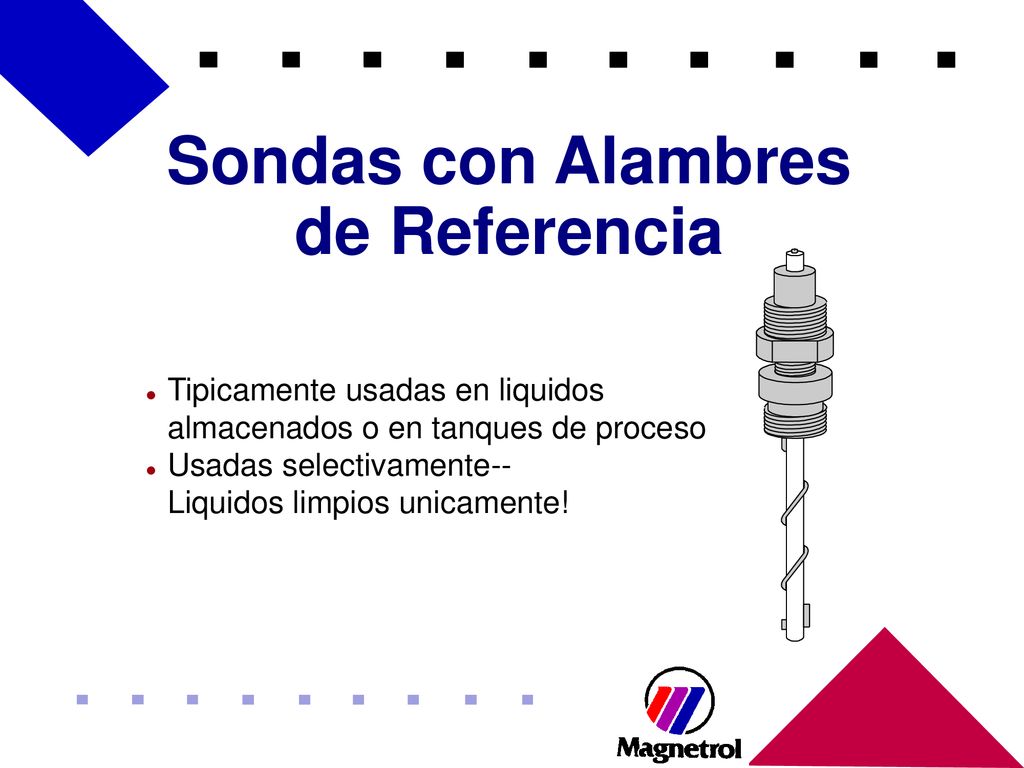

Sondas con Alambres de Referencia
Tipicamente usadas en liquidos almacenados o en tanques de proceso Usadas selectivamente-- Liquidos limpios unicamente!
8

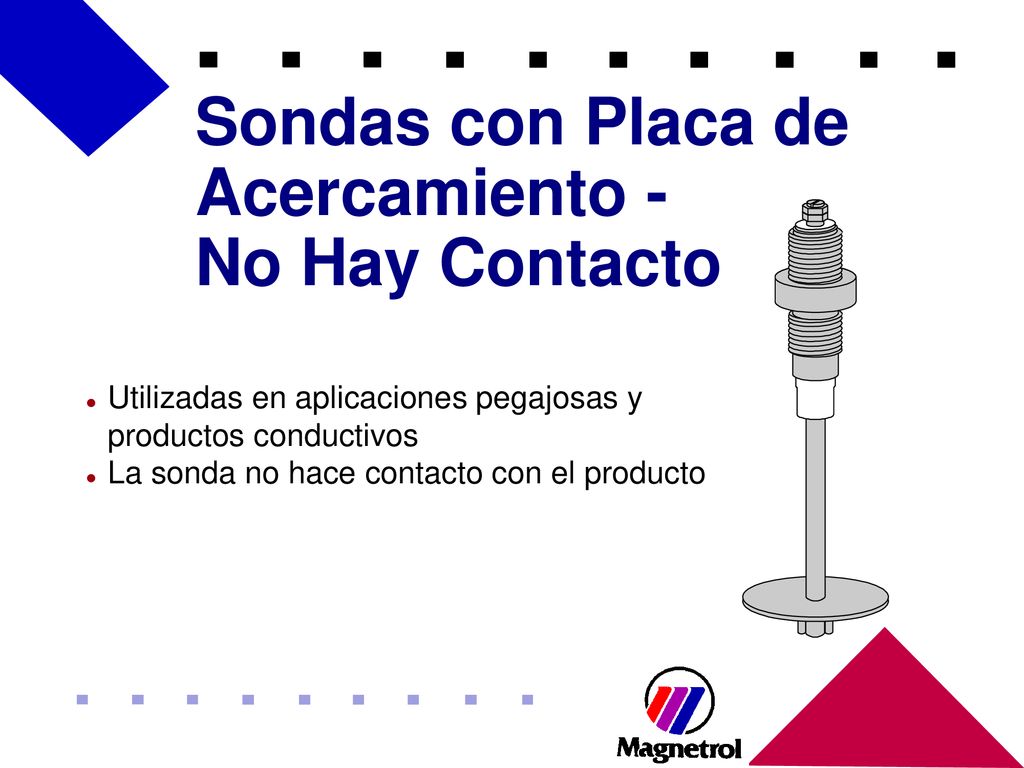

Sondas con Placa de Acercamiento - No Hay Contacto
Utilizadas en aplicaciones pegajosas y productos conductivos La sonda no hace contacto con el producto
9

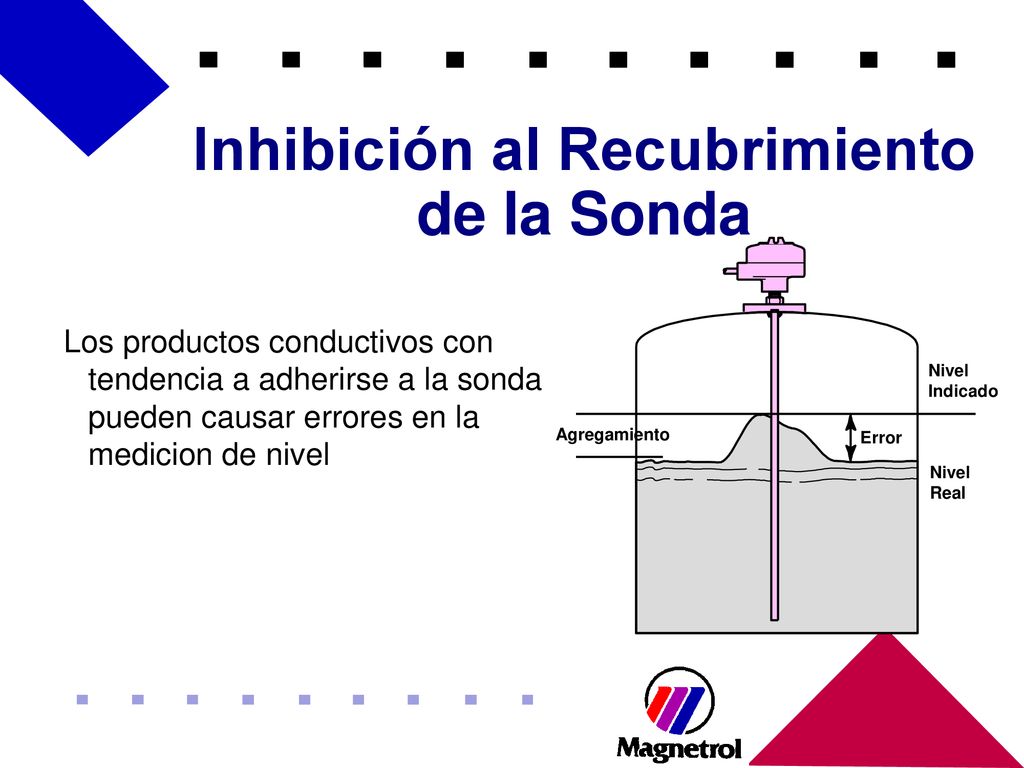

Inhibición al Recubrimiento de la Sonda
Agregamiento Nivel Indicado Nivel Real Error Los productos conductivos con tendencia a adherirse a la sonda pueden causar errores en la medicion de nivel
10

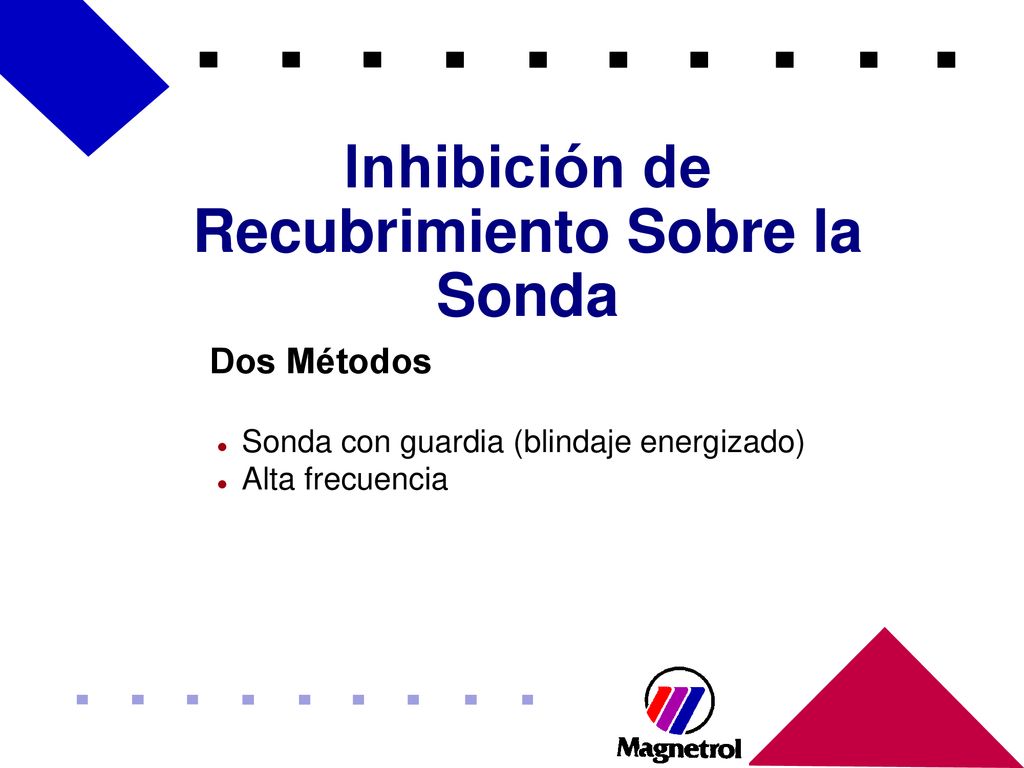

Inhibición de Recubrimiento Sobre la Sonda
Dos Métodos Sonda con guardia (blindaje energizado) Alta frecuencia
11

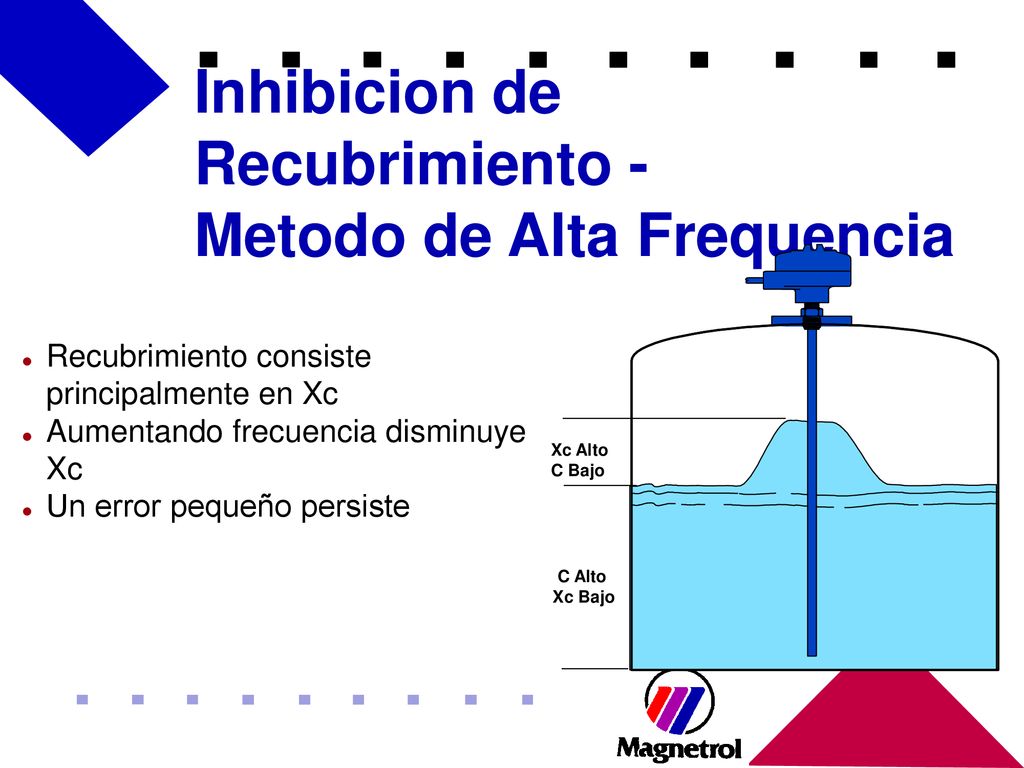

Inhibicion de Recubrimiento - Metodo de Alta Frequencia
Xc Alto C Bajo C Alto Xc Bajo Recubrimiento consiste principalmente en Xc Aumentando frecuencia disminuye Xc Un error pequeño persiste
12

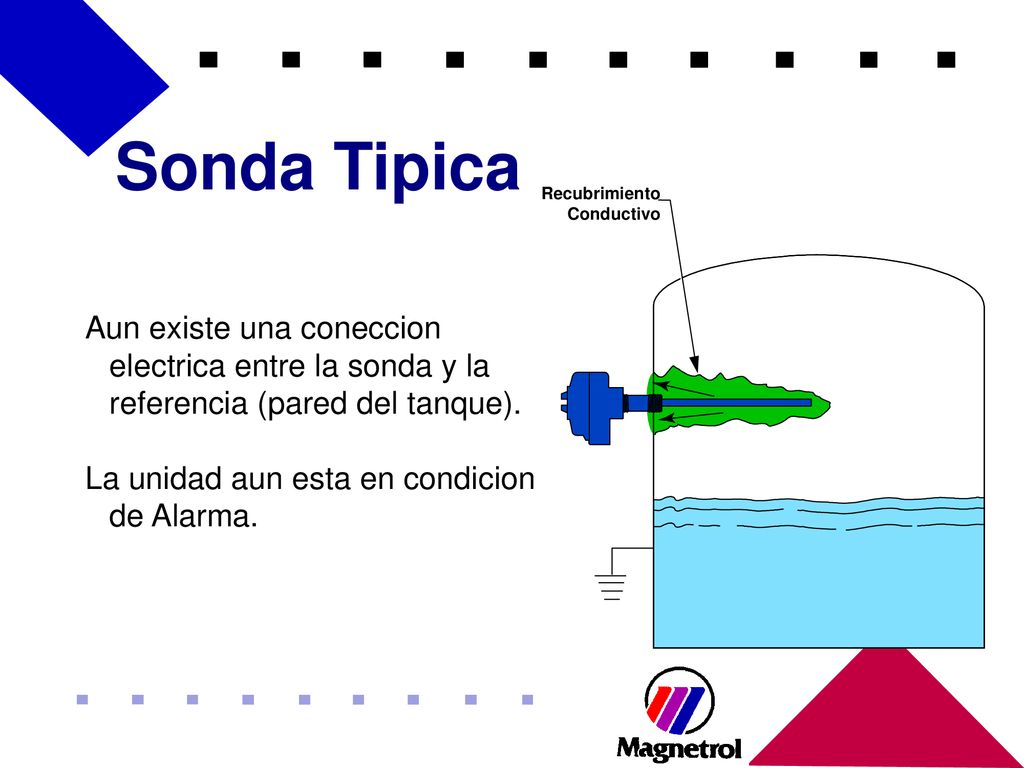

Sonda Tipica Recubrimiento Conductivo Aun existe una coneccion electrica entre la sonda y la referencia (pared del tanque). La unidad aun esta en condicion de Alarma.
13

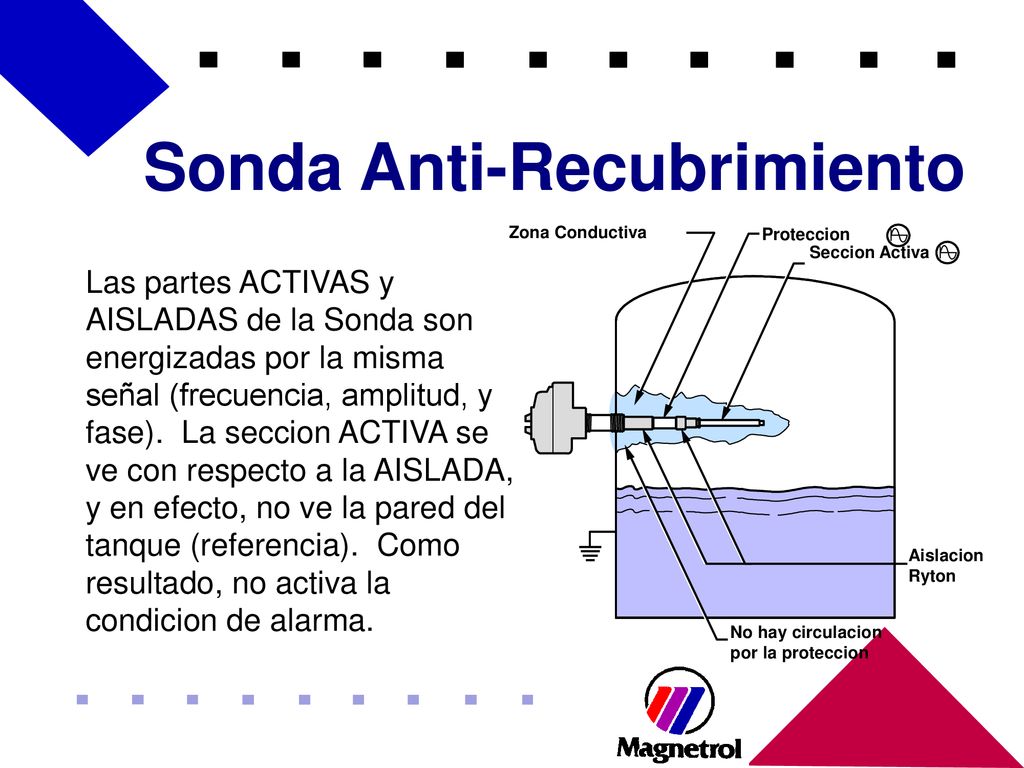

Sonda Anti-Recubrimiento
Zona Conductiva Proteccion Seccion Activa Las partes ACTIVAS y AISLADAS de la Sonda son energizadas por la misma señal (frecuencia, amplitud, y fase). La seccion ACTIVA se ve con respecto a la AISLADA, y en efecto, no ve la pared del tanque (referencia). Como resultado, no activa la condicion de alarma. Aislacion Ryton No hay circulacion por la proteccion
