1 Fundamentos de las Telecomunicaciones
Osciladores Fundamentos de las Telecomunicaciones

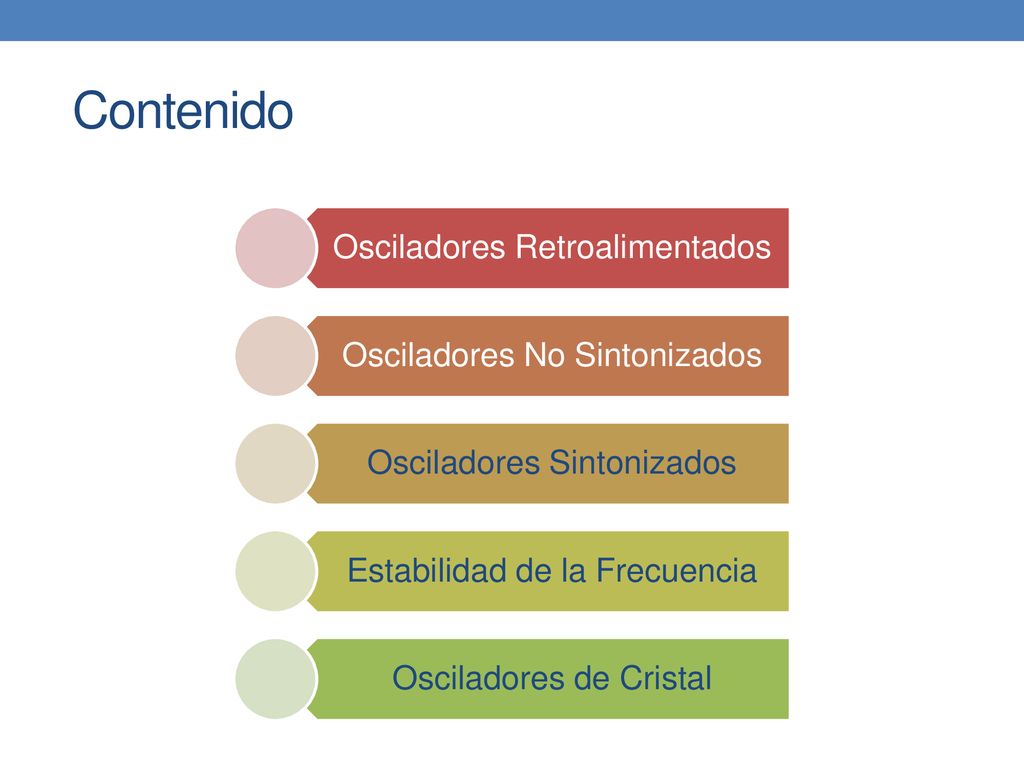

2 Contenido Osciladores Retroalimentados Osciladores No Sintonizados
Osciladores Sintonizados Estabilidad de la Frecuencia Osciladores de Cristal

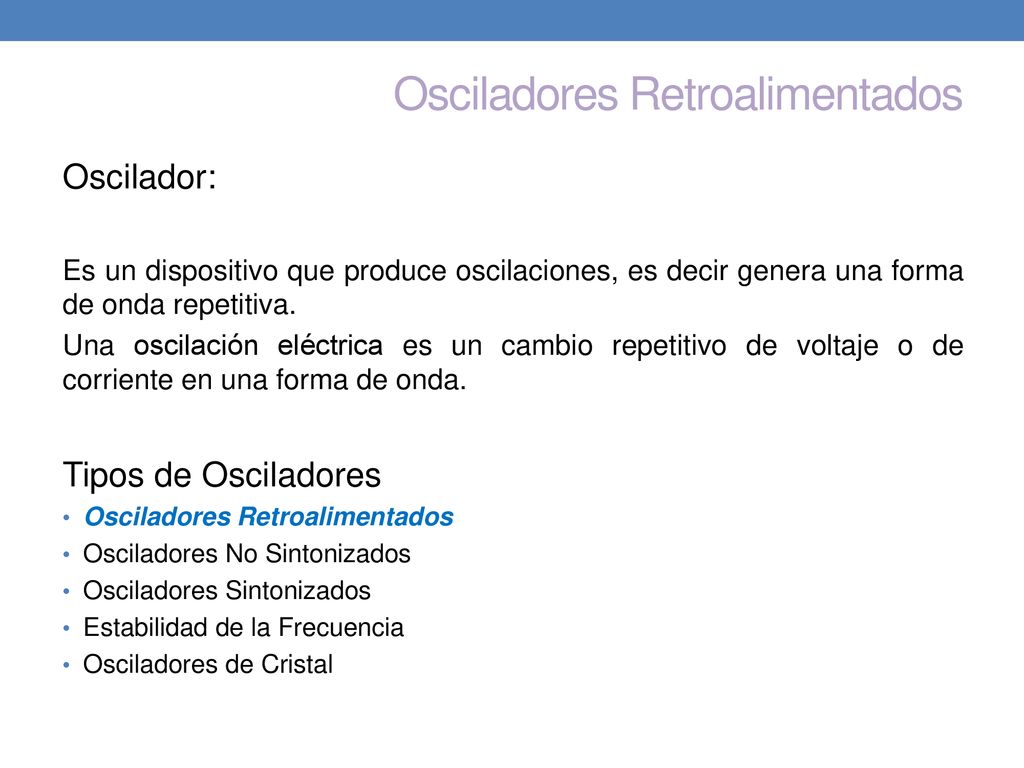

3 Osciladores Retroalimentados
Es un dispositivo que produce oscilaciones, es decir genera una forma de onda repetitiva. Una oscilación eléctrica es un cambio repetitivo de voltaje o de corriente en una forma de onda. Tipos de Osciladores Osciladores Retroalimentados Osciladores No Sintonizados Osciladores Sintonizados Estabilidad de la Frecuencia Osciladores de Cristal

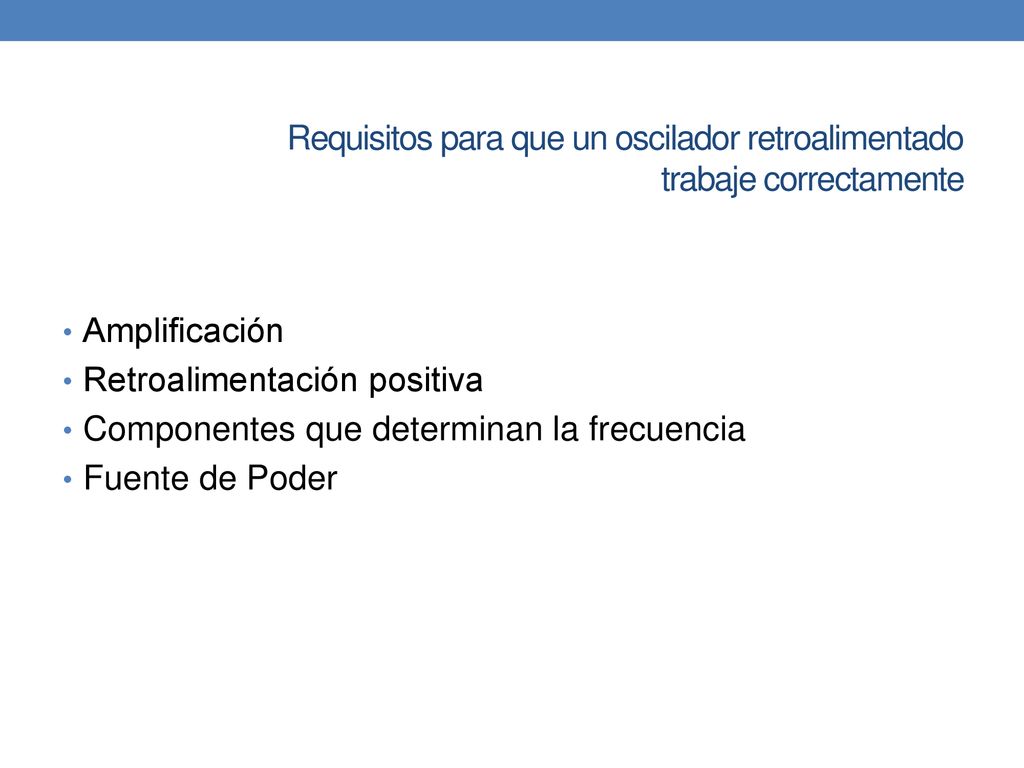

4 Requisitos para que un oscilador retroalimentado trabaje correctamente
Amplificación Retroalimentación positiva Componentes que determinan la frecuencia Fuente de Poder

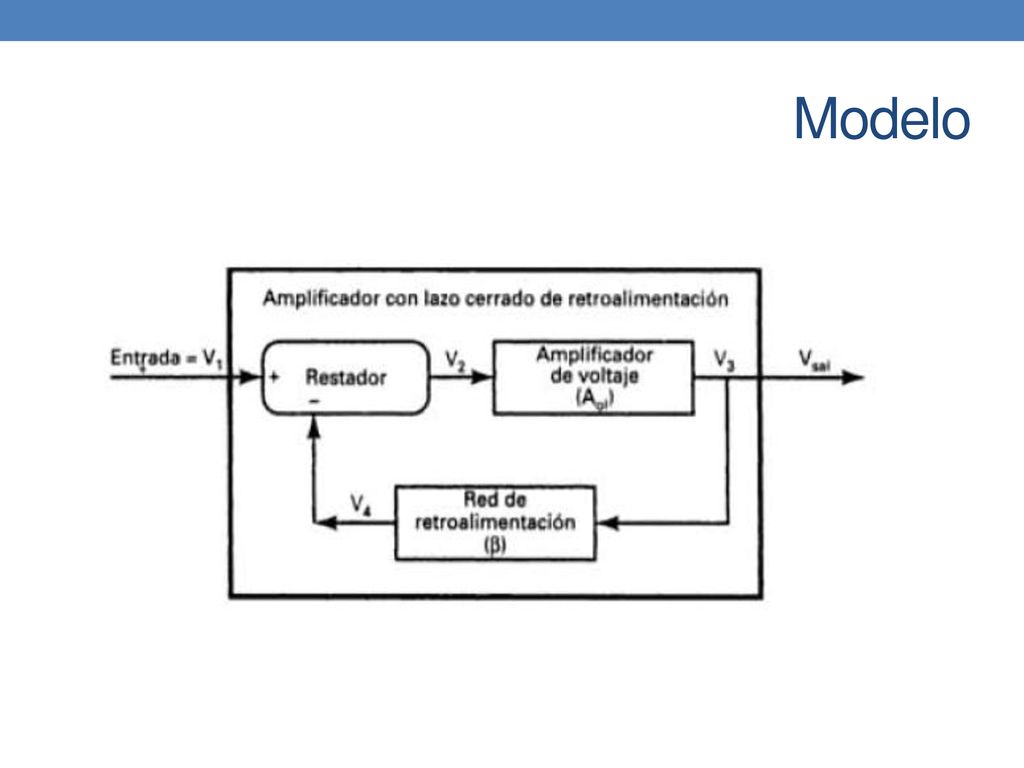

5 Modelo

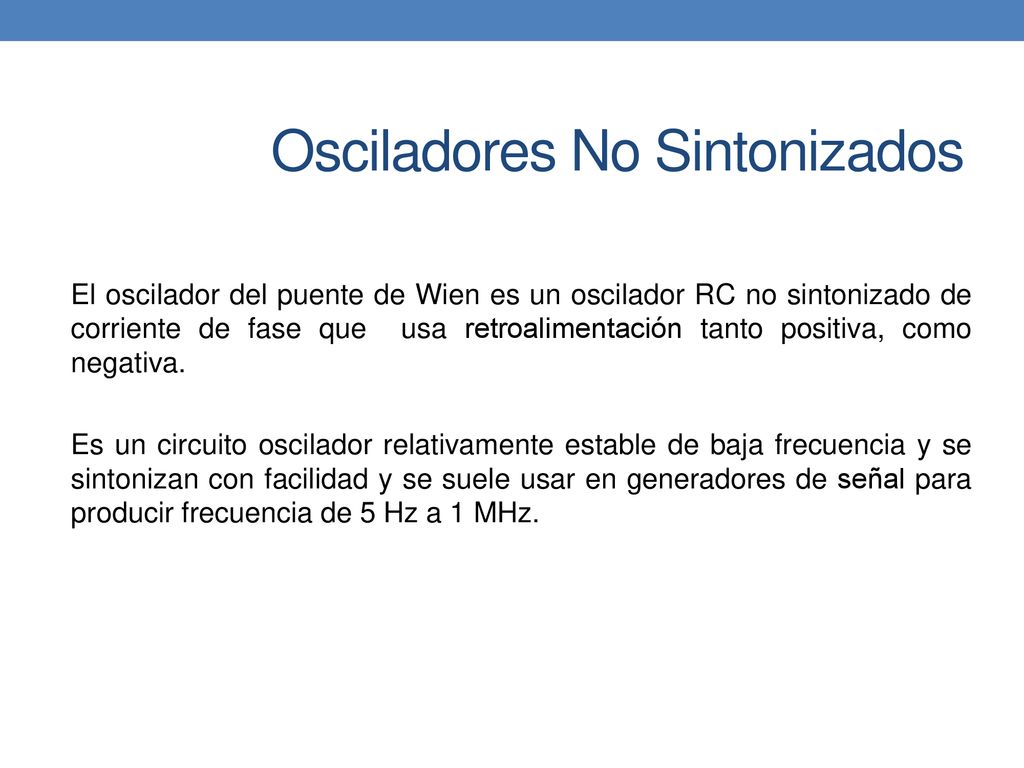

6 Osciladores No Sintonizados
El oscilador del puente de Wien es un oscilador RC no sintonizado de corriente de fase que usa retroalimentación tanto positiva, como negativa. Es un circuito oscilador relativamente estable de baja frecuencia y se sintonizan con facilidad y se suele usar en generadores de señal para producir frecuencia de 5 Hz a 1 MHz.

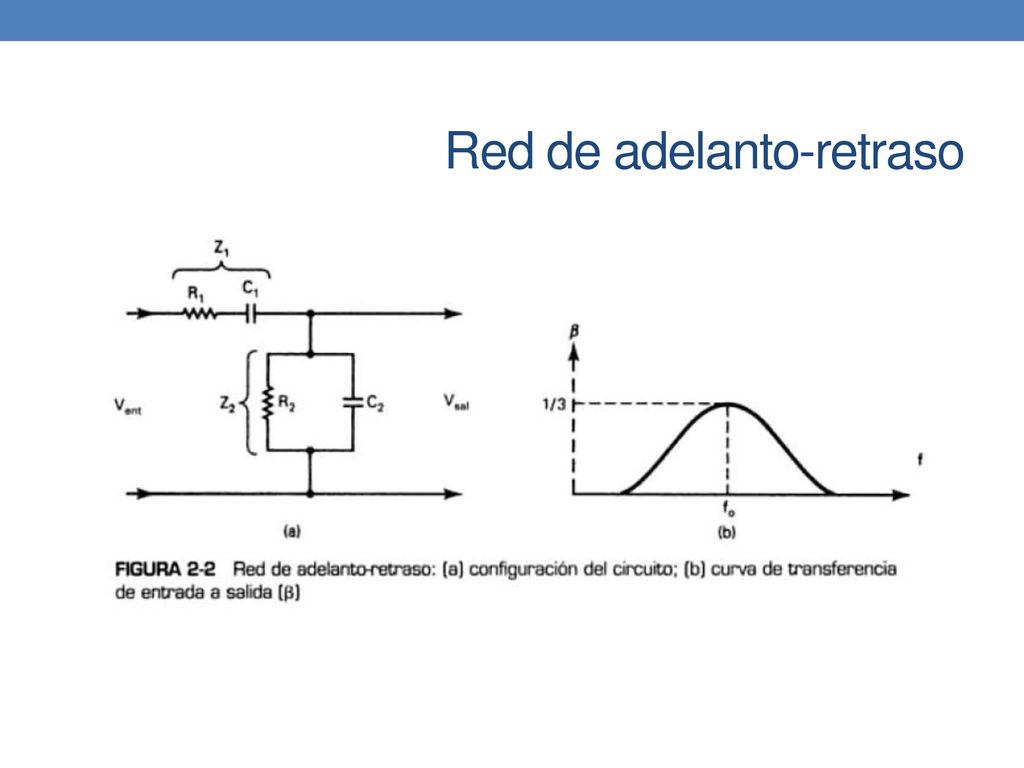

7 Red de adelanto-retraso

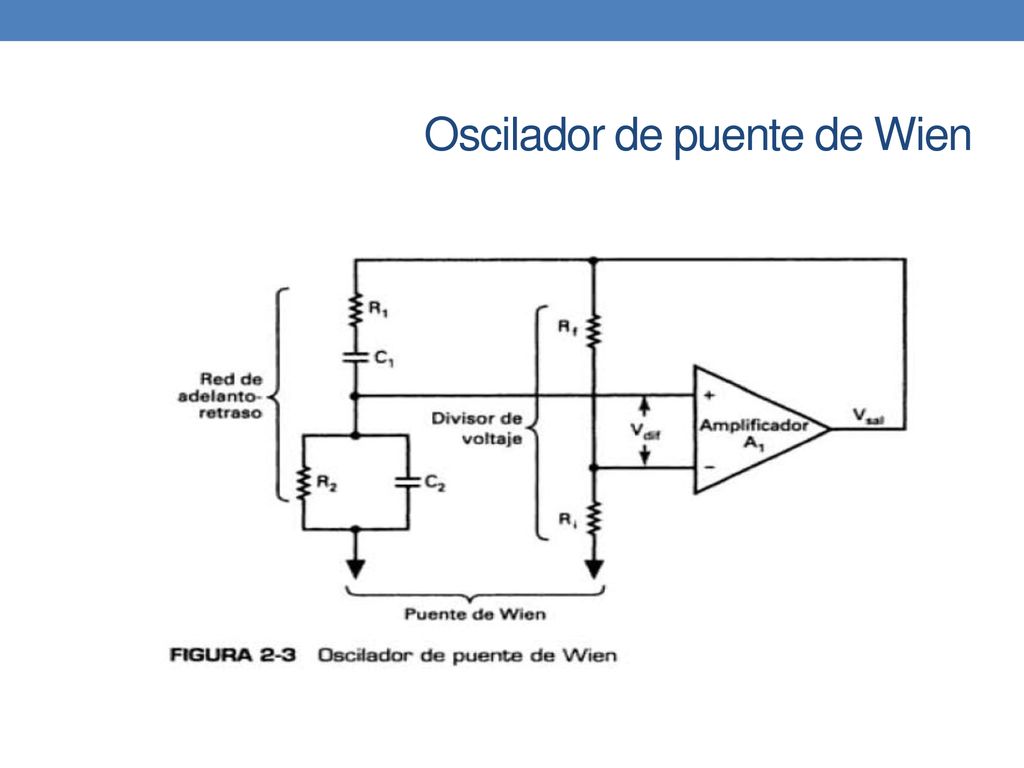

8 Oscilador de puente de Wien

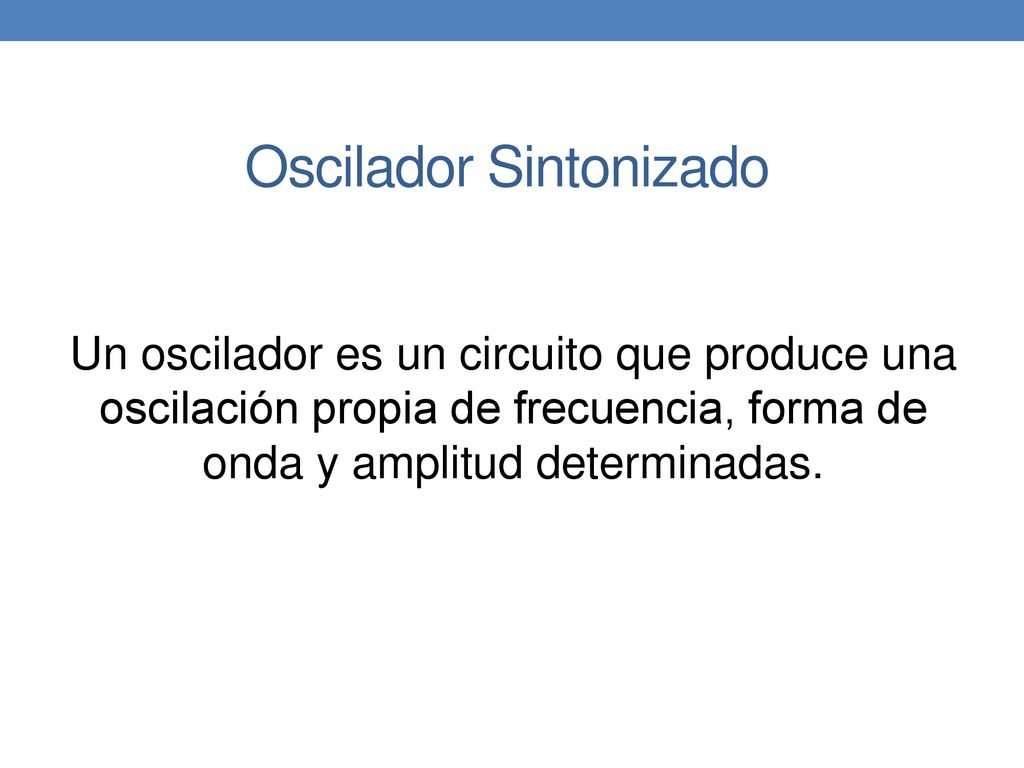

9 Oscilador Sintonizado
Un oscilador es un circuito que produce una oscilación propia de frecuencia, forma de onda y amplitud determinadas.

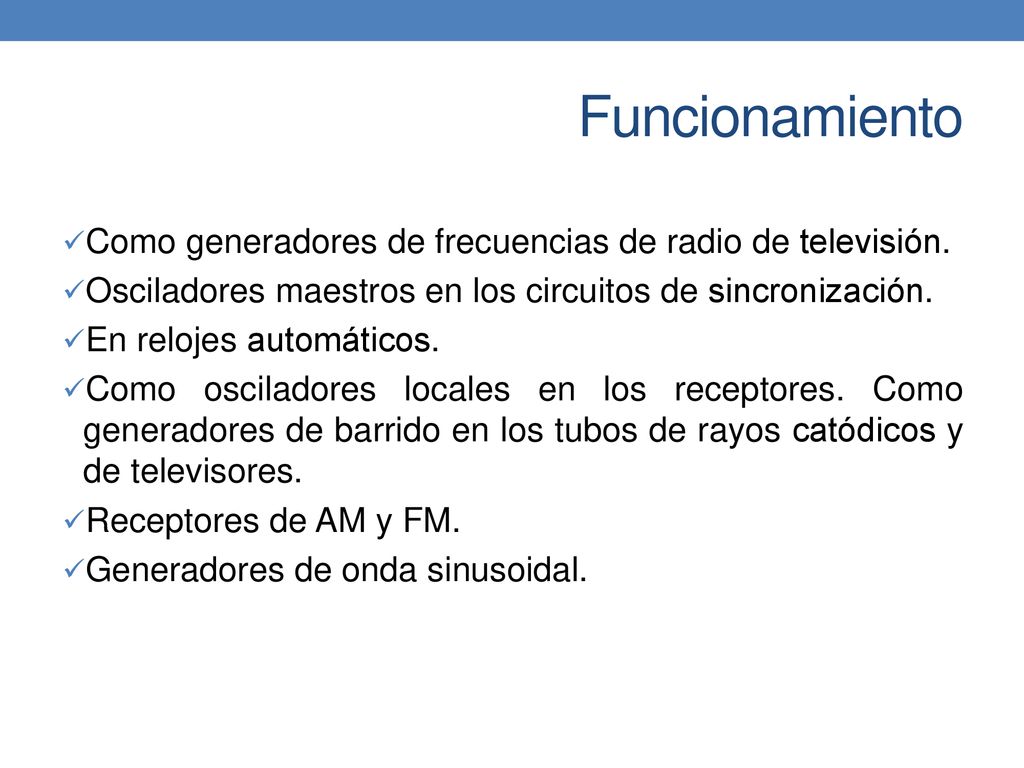

10 Funcionamiento Como generadores de frecuencias de radio de televisión.
Osciladores maestros en los circuitos de sincronización. En relojes automáticos. Como osciladores locales en los receptores. Como generadores de barrido en los tubos de rayos catódicos y de televisores. Receptores de AM y FM. Generadores de onda sinusoidal.

11 Osciladores Sintonizados LC
Los osciladores LC, son circuitos que usan circuitos tanques para establecer las frecuencias.

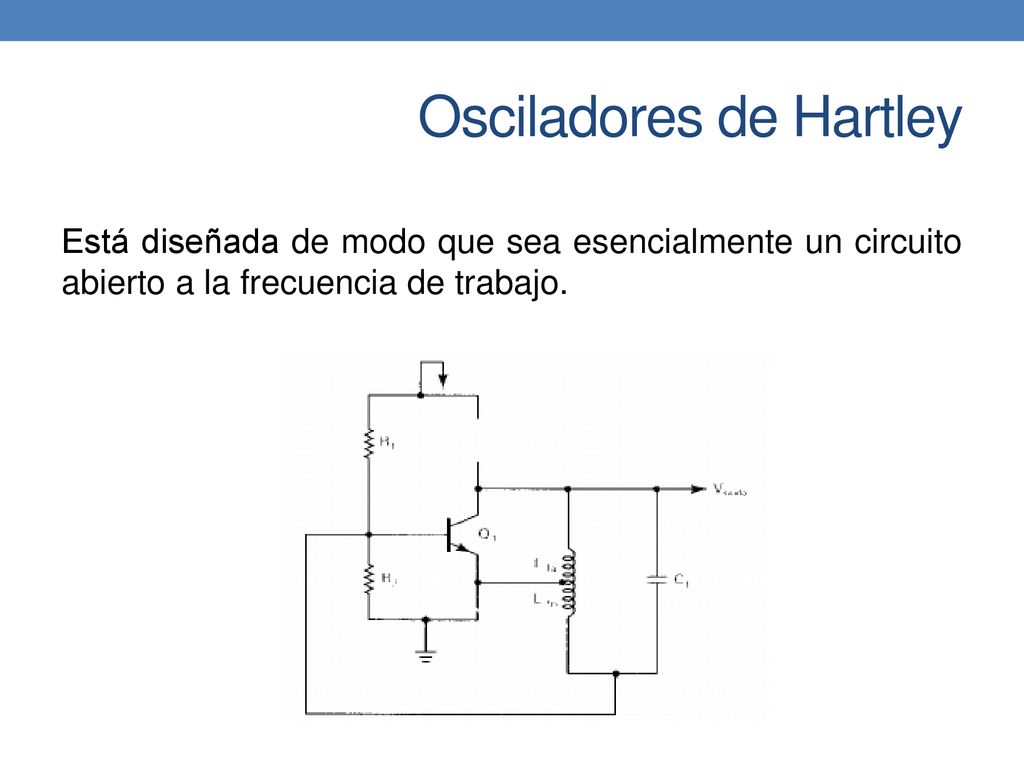

12 Osciladores de Hartley
Está diseñada de modo que sea esencialmente un circuito abierto a la frecuencia de trabajo.

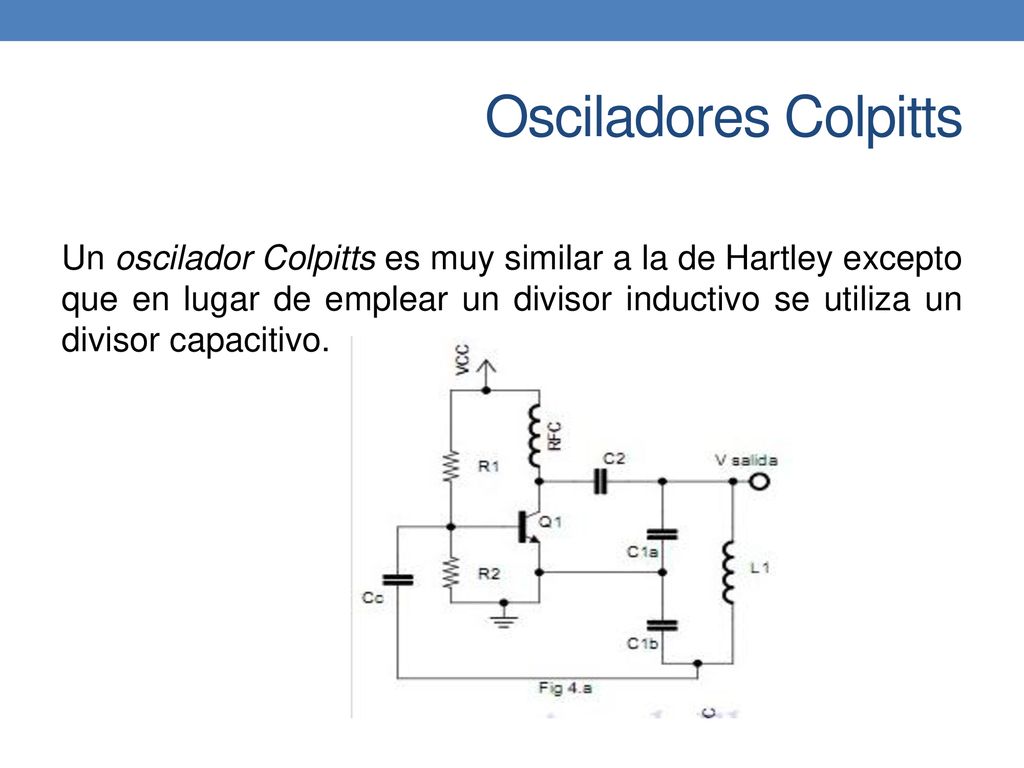

13 Osciladores Colpitts Un oscilador Colpitts es muy similar a la de Hartley excepto que en lugar de emplear un divisor inductivo se utiliza un divisor capacitivo.

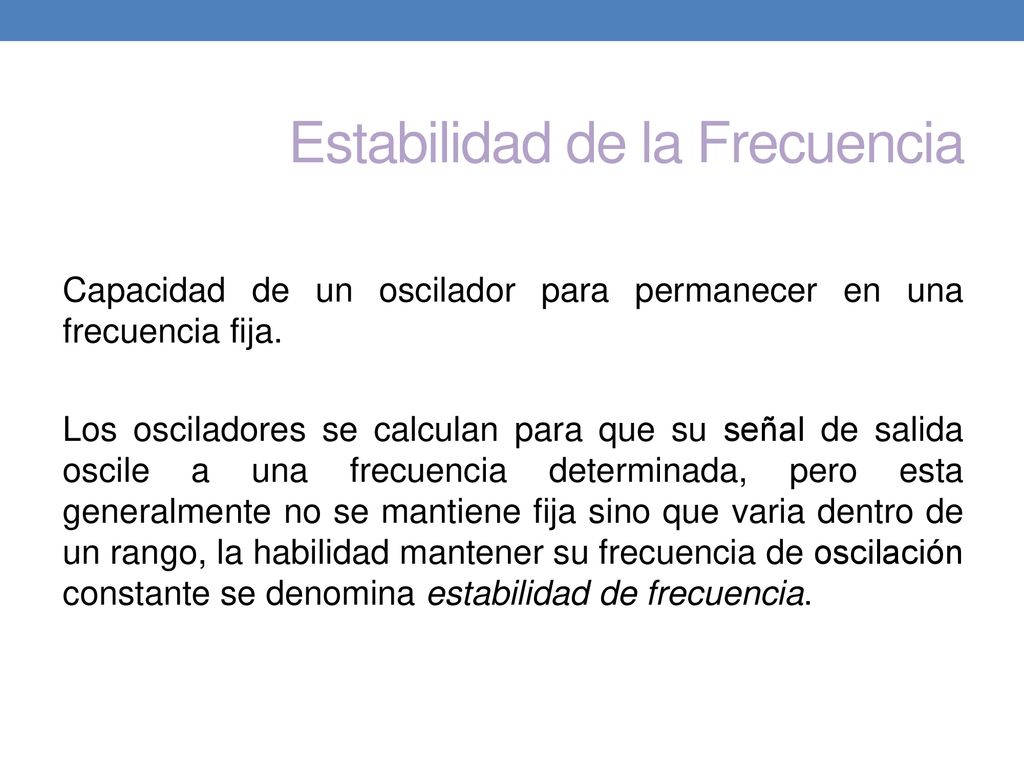

14 Estabilidad de la Frecuencia
Capacidad de un oscilador para permanecer en una frecuencia fija. Los osciladores se calculan para que su señal de salida oscile a una frecuencia determinada, pero esta generalmente no se mantiene fija sino que varia dentro de un rango, la habilidad mantener su frecuencia de oscilación constante se denomina estabilidad de frecuencia.

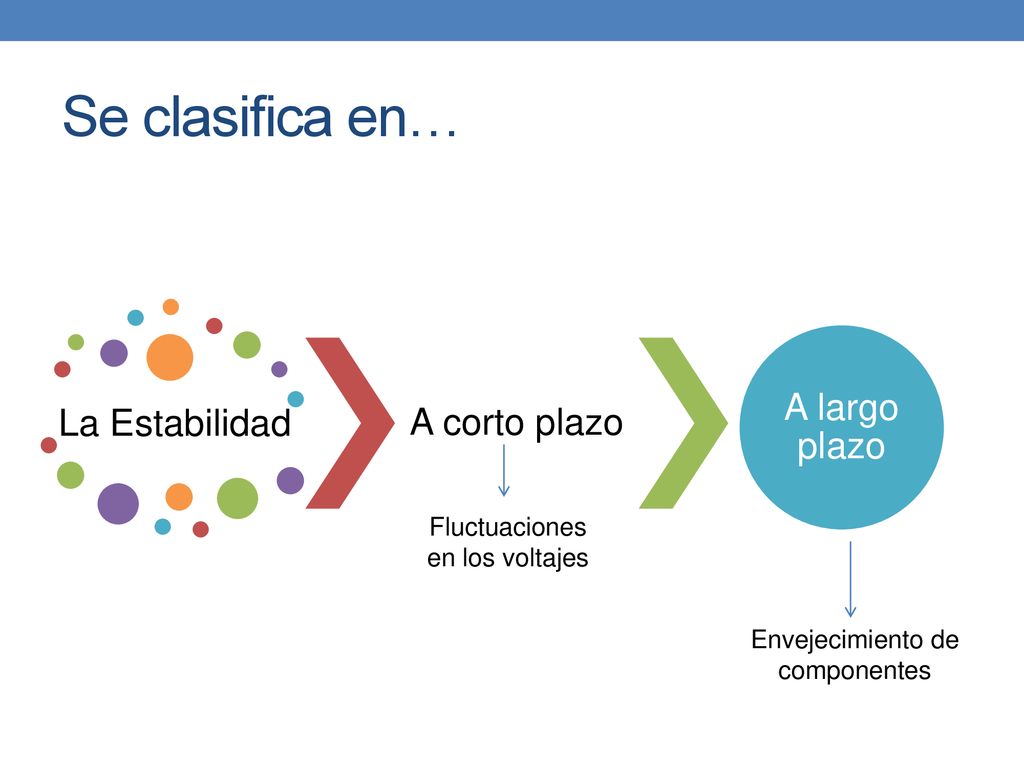

15 Se clasifica en… A largo plazo A corto plazo La Estabilidad
Fluctuaciones en los voltajes Envejecimiento de componentes

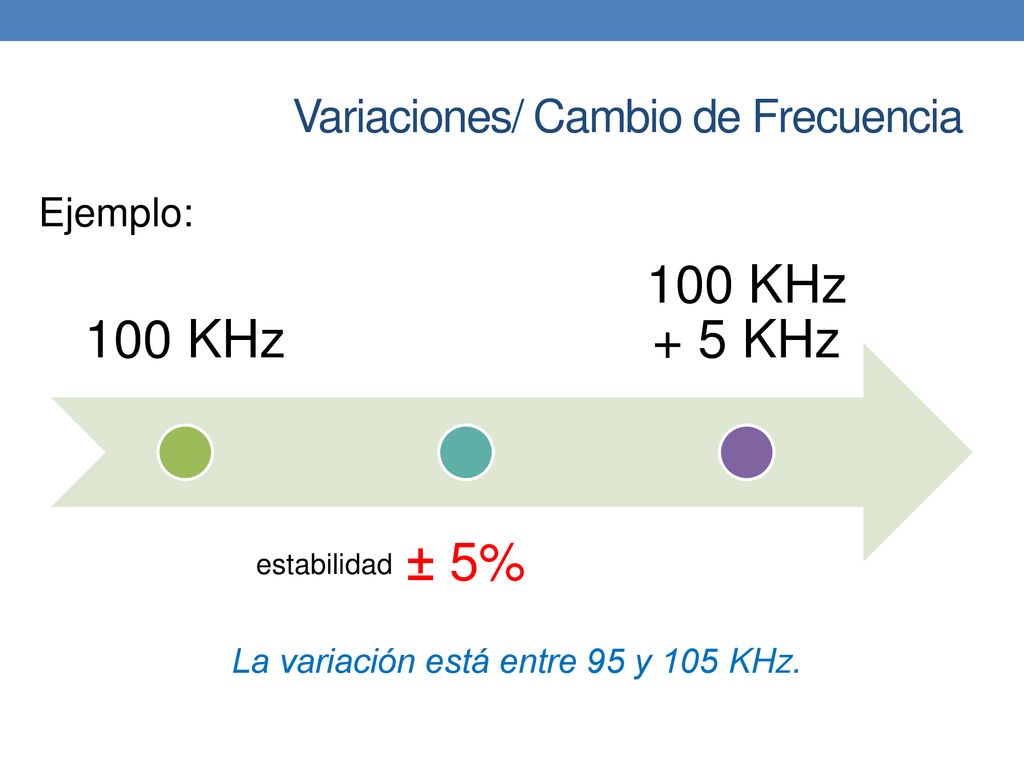

16 Variaciones/ Cambio de Frecuencia
Ejemplo: 100 KHz ± 5% 100 KHz + 5 KHz estabilidad La variación está entre 95 y 105 KHz.

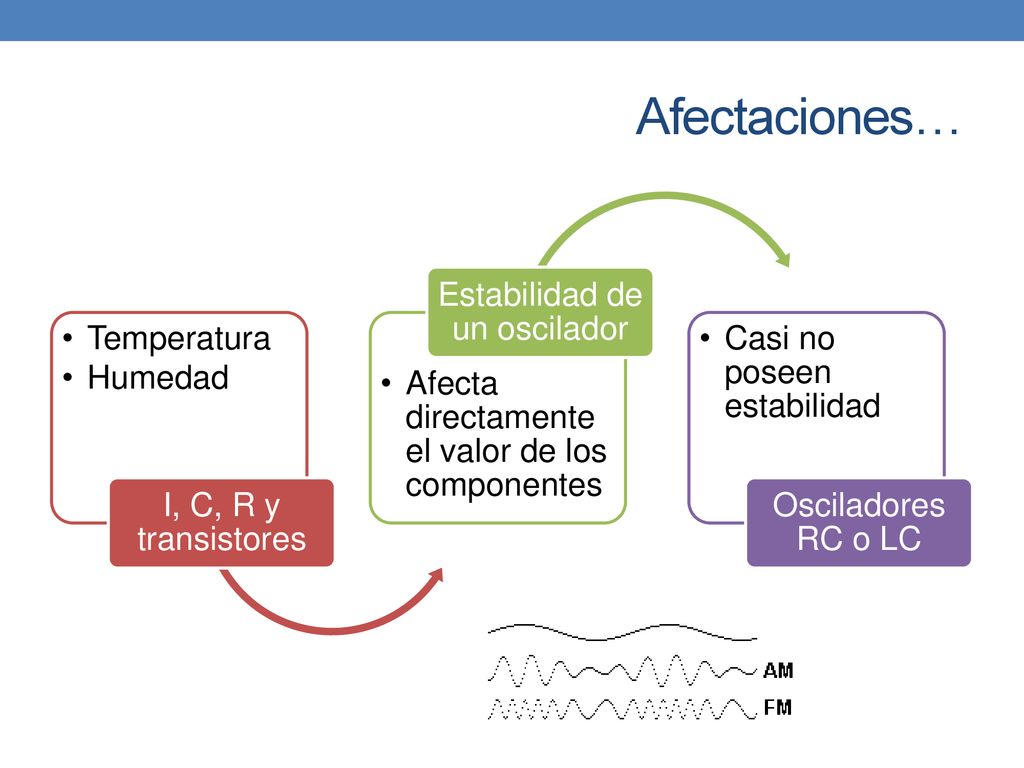

17 Estabilidad de un oscilador
Afectaciones… Temperatura Humedad I, C, R y transistores Afecta directamente el valor de los componentes Estabilidad de un oscilador Casi no poseen estabilidad Osciladores RC o LC

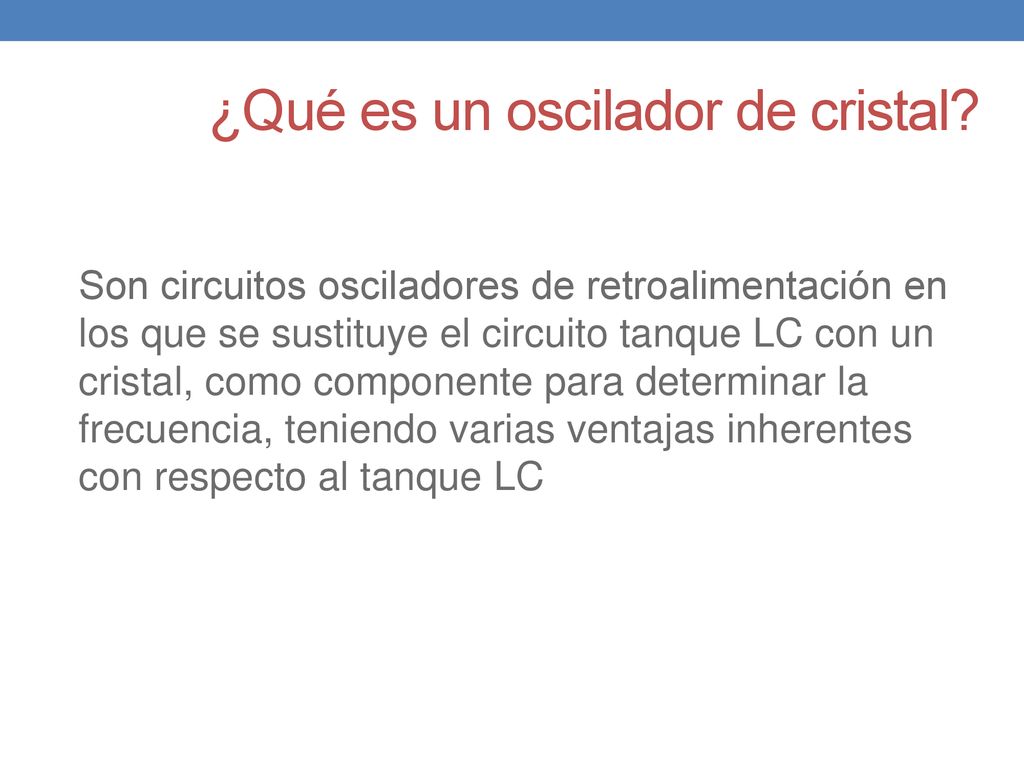

18 ¿Qué es un oscilador de cristal?
Son circuitos osciladores de retroalimentación en los que se sustituye el circuito tanque LC con un cristal, como componente para determinar la frecuencia, teniendo varias ventajas inherentes con respecto al tanque LC

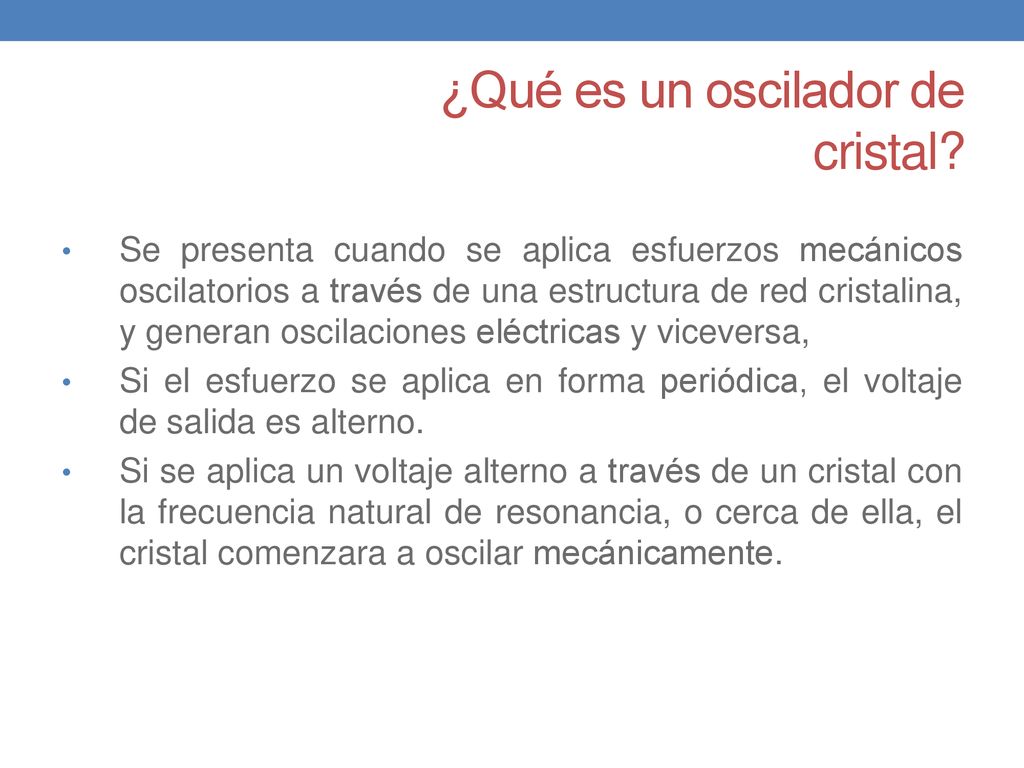

19 ¿Qué es un oscilador de cristal?
Se presenta cuando se aplica esfuerzos mecánicos oscilatorios a través de una estructura de red cristalina, y generan oscilaciones eléctricas y viceversa, Si el esfuerzo se aplica en forma periódica, el voltaje de salida es alterno. Si se aplica un voltaje alterno a través de un cristal con la frecuencia natural de resonancia, o cerca de ella, el cristal comenzara a oscilar mecánicamente. Son circuitos osciladores de retroalimentación en los que se sustituye el circuito tanque LC con un cristal, como componente para determinar la frecuencia, teniendo varias ventajas inherentes con respecto al tanque LC

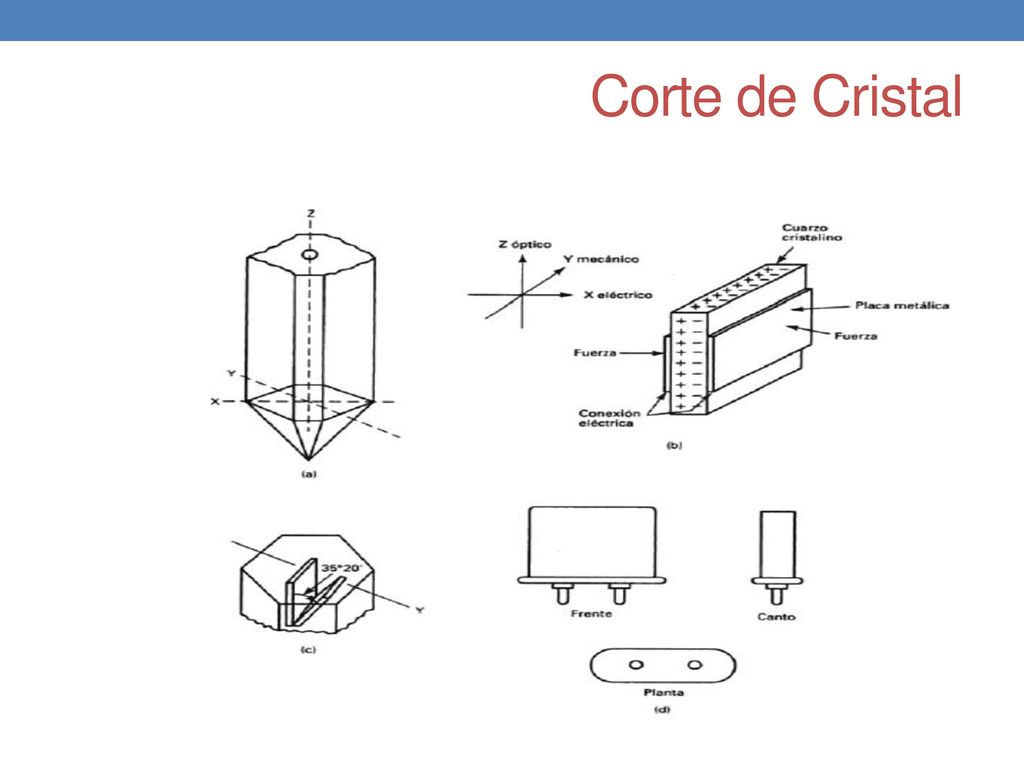

20 ¿Qué es un oscilador de cristal?
Corte de Cristal ¿Qué es un oscilador de cristal? Son circuitos osciladores de retroalimentación en los que se sustituye el circuito tanque LC con un cristal, como componente para determinar la frecuencia, teniendo varias ventajas inherentes con respecto al tanque LC

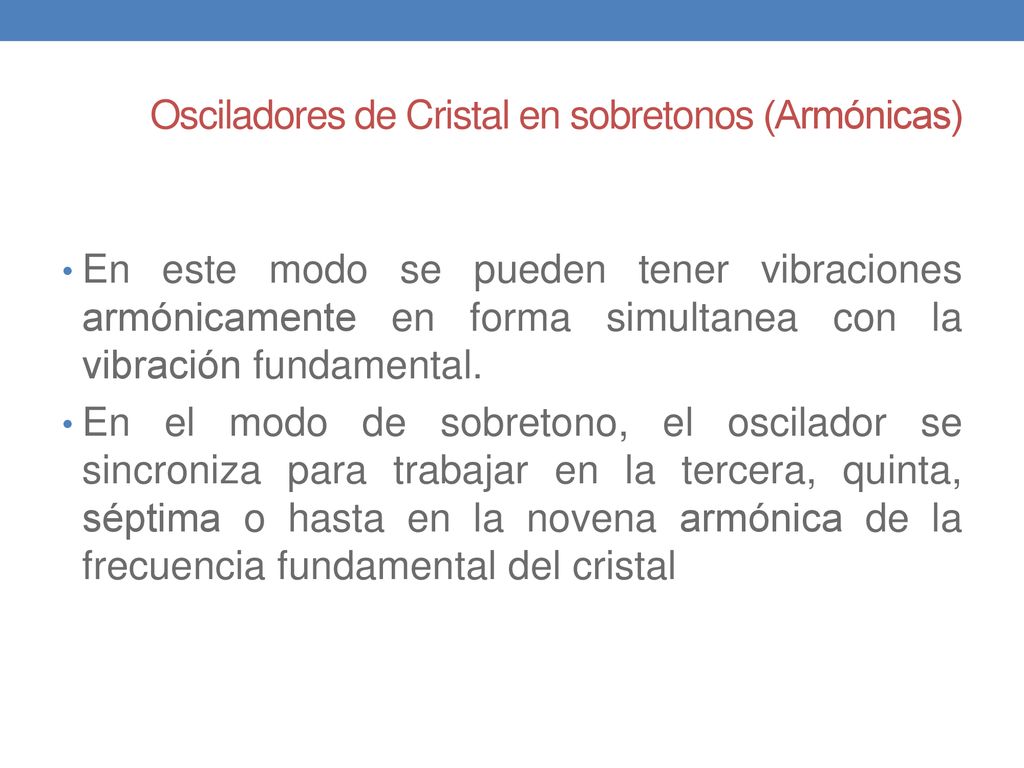

21 ¿Qué es un oscilador de cristal?
Osciladores de Cristal en sobretonos (Armónicas) Son circuitos osciladores de retroalimentación en los que se sustituye el circuito tanque LC con un cristal, como componente para determinar la frecuencia, teniendo varias ventajas inherentes con respecto al tanque LC En este modo se pueden tener vibraciones armónicamente en forma simultanea con la vibración fundamental. En el modo de sobretono, el oscilador se sincroniza para trabajar en la tercera, quinta, séptima o hasta en la novena armónica de la frecuencia fundamental del cristal

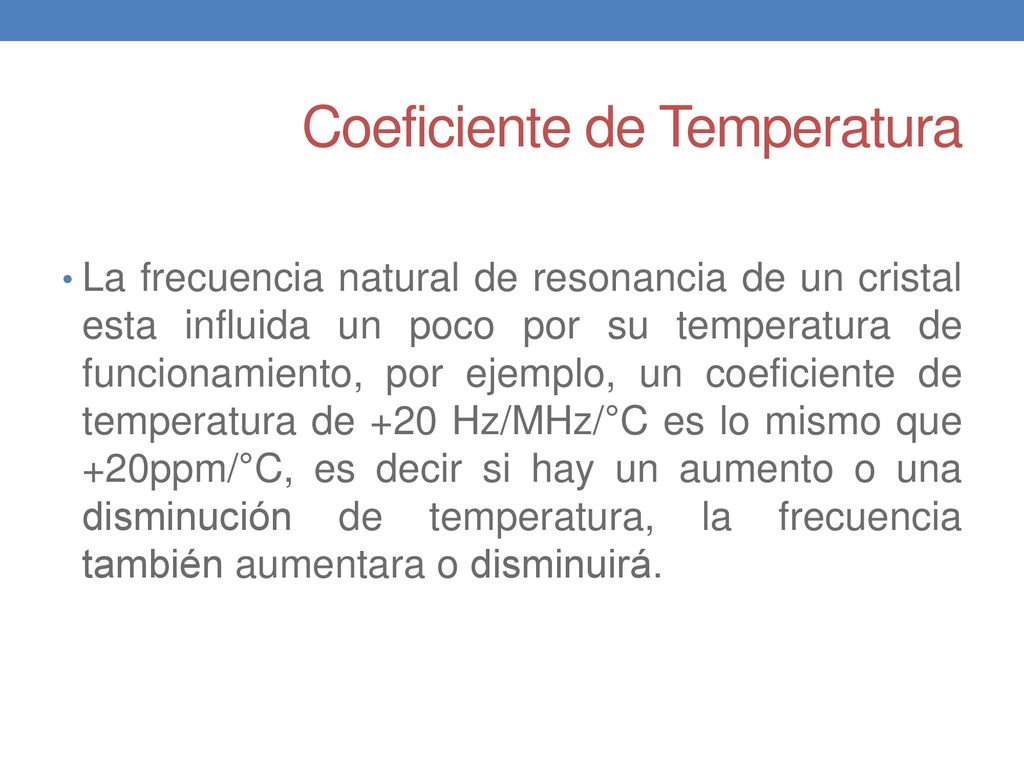

22 Coeficiente de Temperatura
Son circuitos osciladores de retroalimentación en los que se sustituye el circuito tanque LC con un cristal, como componente para determinar la frecuencia, teniendo varias ventajas inherentes con respecto al tanque LC La frecuencia natural de resonancia de un cristal esta influida un poco por su temperatura de funcionamiento, por ejemplo, un coeficiente de temperatura de +20 Hz/MHz/°C es lo mismo que +20ppm/°C, es decir si hay un aumento o una disminución de temperatura, la frecuencia también aumentara o disminuirá.

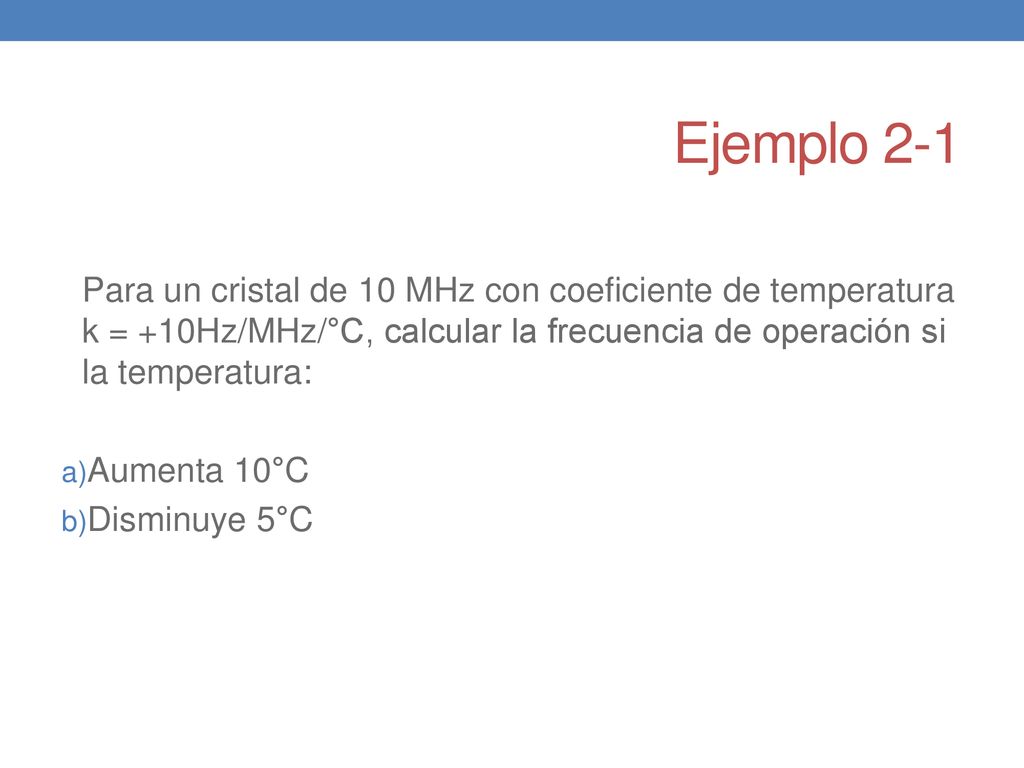

23 Ejemplo 2-1 Son circuitos osciladores de retroalimentación en los que se sustituye el circuito tanque LC con un cristal, como componente para determinar la frecuencia, teniendo varias ventajas inherentes con respecto al tanque LC Para un cristal de 10 MHz con coeficiente de temperatura k = +10Hz/MHz/°C, calcular la frecuencia de operación si la temperatura: Aumenta 10°C Disminuye 5°C

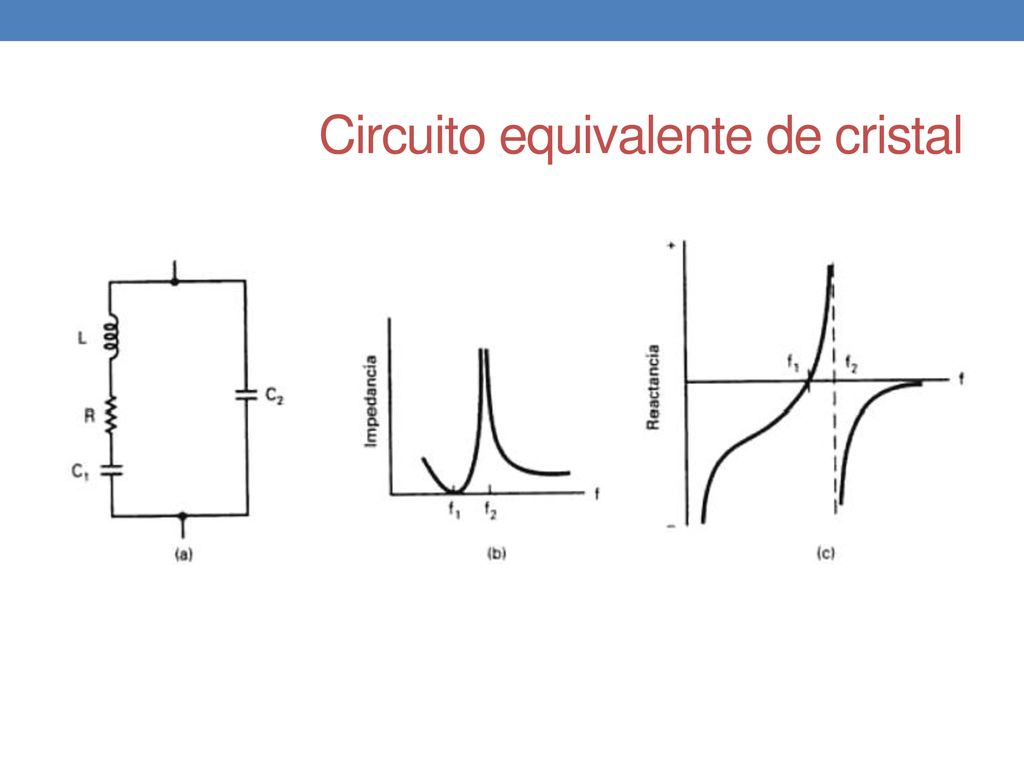

24 Circuito equivalente de cristal
Son circuitos osciladores de retroalimentación en los que se sustituye el circuito tanque LC con un cristal, como componente para determinar la frecuencia, teniendo varias ventajas inherentes con respecto al tanque LC

25 Muchas Gracias
