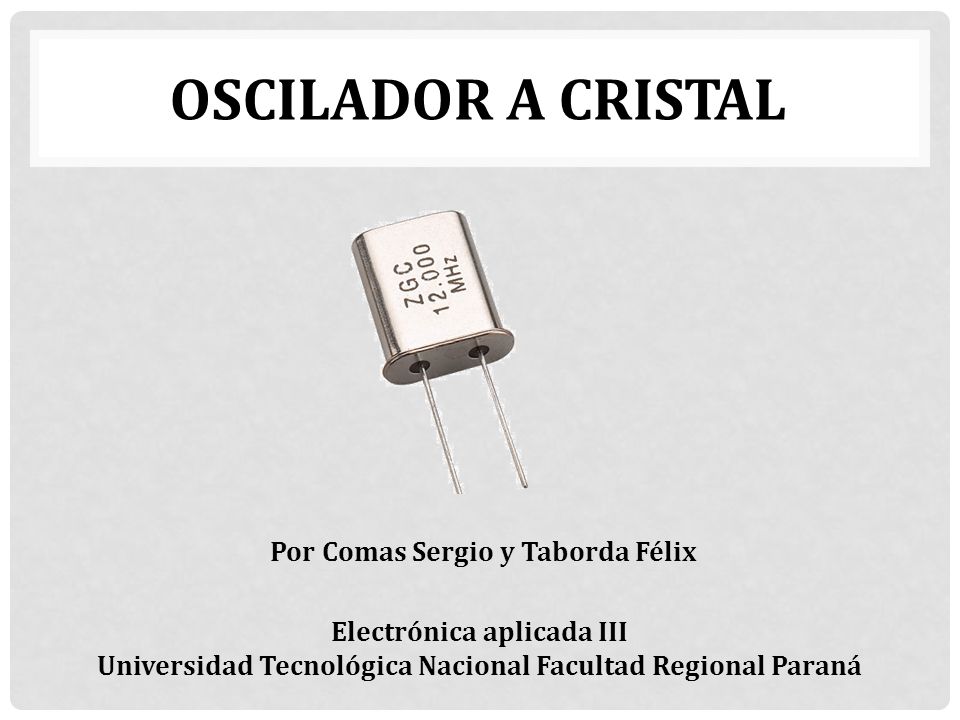

OSCILADOR A CRISTAL Por Comas Sergio y Taborda Félix
Electrónica aplicada III Universidad Tecnológica Nacional Facultad Regional Paraná
2

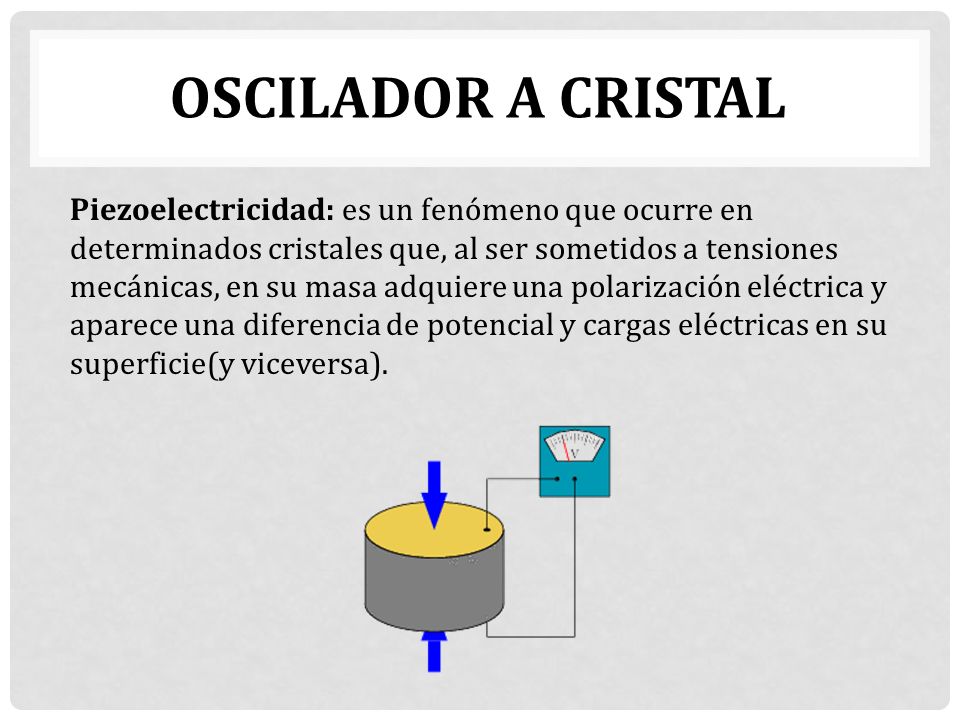

OSCILADOR A CRISTAL Piezoelectricidad: es un fenómeno que ocurre en determinados cristales que, al ser sometidos a tensiones mecánicas, en su masa adquiere una polarización eléctrica y aparece una diferencia de potencial y cargas eléctricas en su superficie(y viceversa).
3

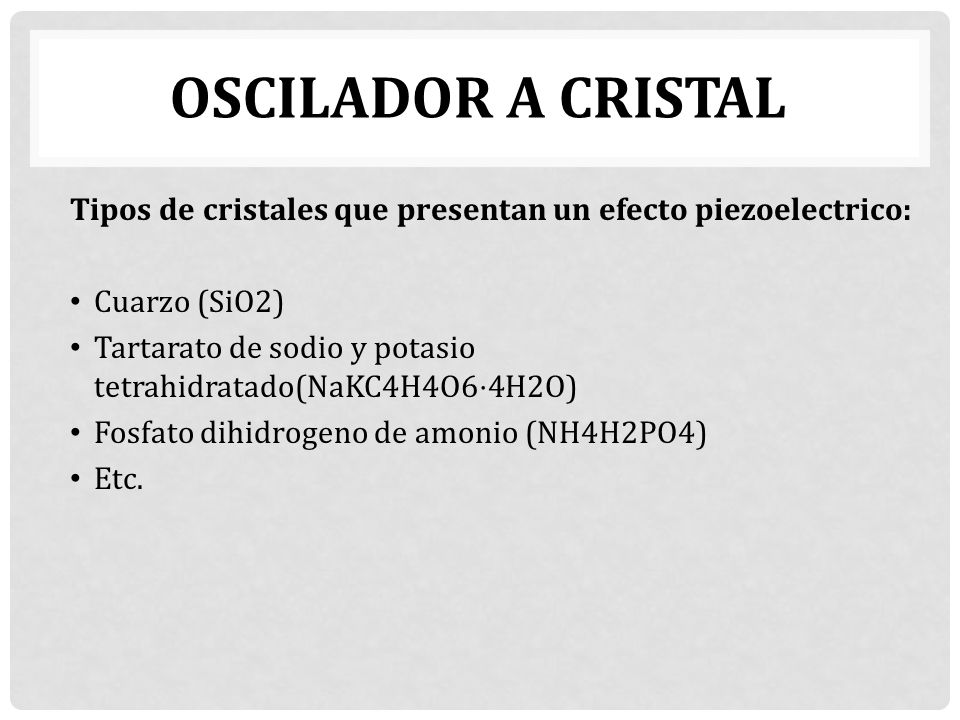

OSCILADOR A CRISTAL Tipos de cristales que presentan un efecto piezoelectrico: Cuarzo (SiO2) Tartarato de sodio y potasio tetrahidratado(NaKC4H4O6⋅4H2O) Fosfato dihidrogeno de amonio (NH4H2PO4) Etc.
4

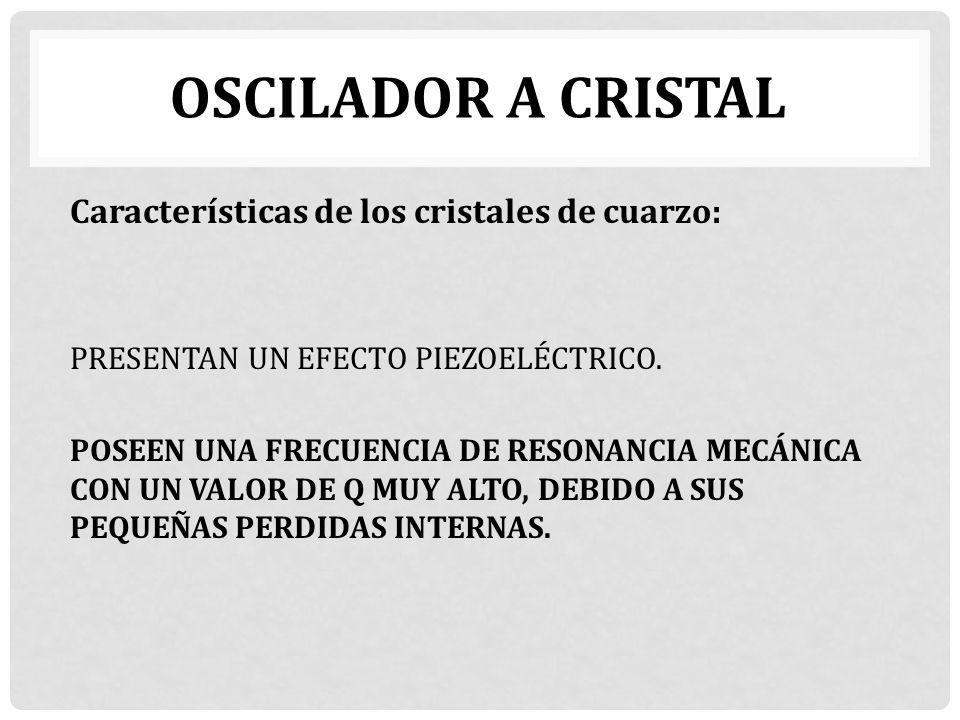

OSCILADOR A CRISTAL Características de los cristales de cuarzo:
Presentan un efecto piezoeléctrico. Poseen una frecuencia de resonancia mecánica con un valor de Q muy alto, debido a sus pequeñas perdidas internas.
5
OSCILADOR A CRISTAL CO R1 C1 L1 R2 C2 L2 R3 C3 L3

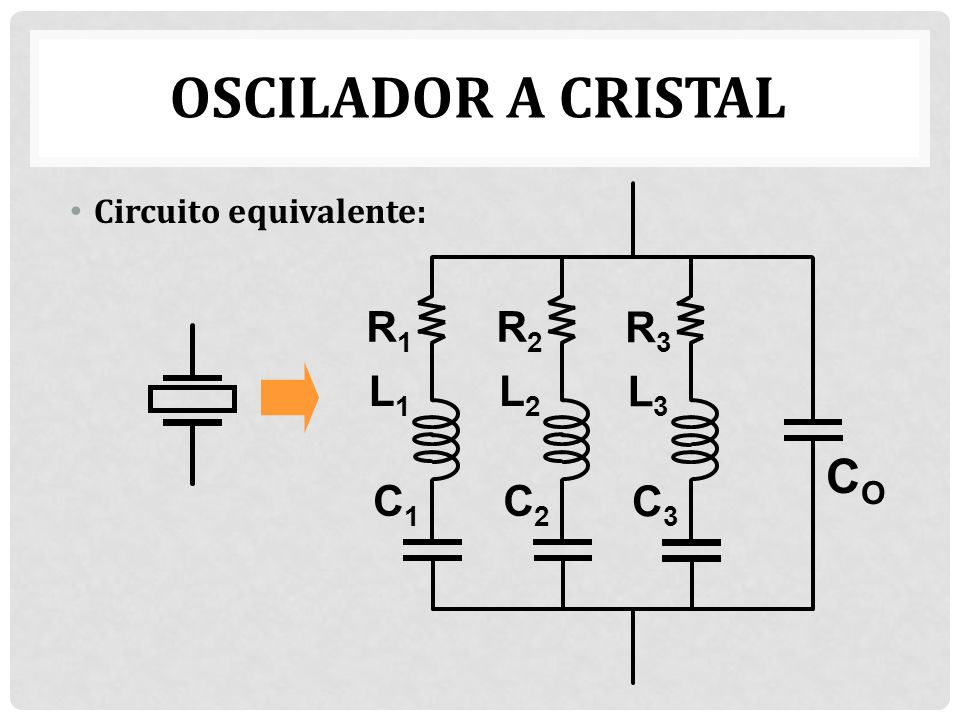

Circuito equivalente: R1 C1 L1 CO R2 C2 L2 R3 C3 L3
6

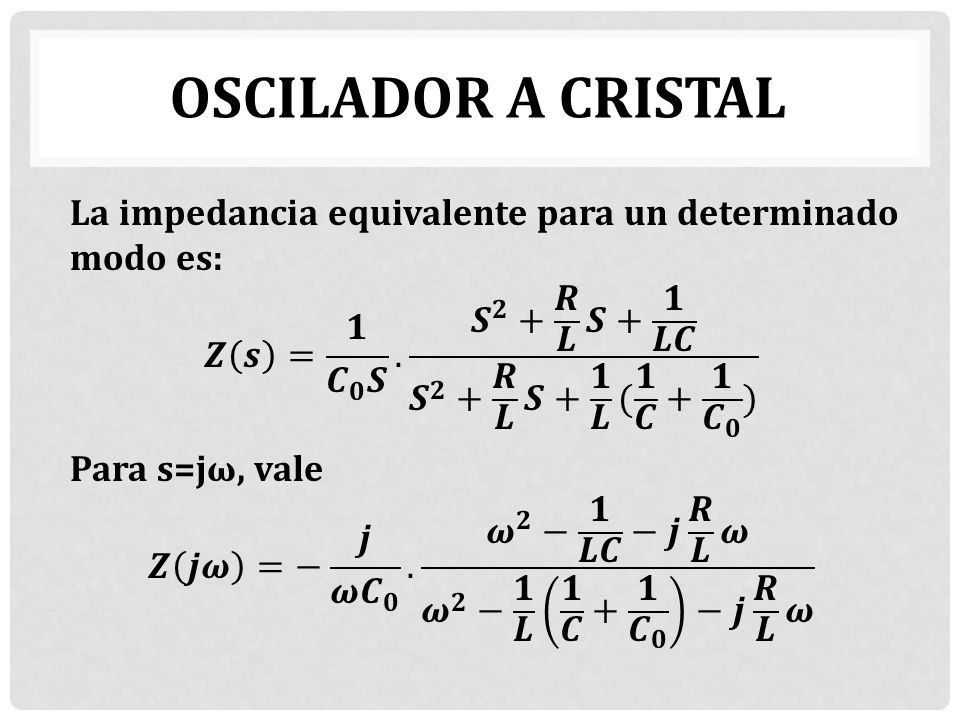

OSCILADOR A CRISTAL La impedancia equivalente para un determinado modo es: 𝒁 𝒔 = 𝟏 𝑪 𝟎 𝑺 . 𝑺 𝟐 + 𝑹 𝑳 𝑺+ 𝟏 𝑳𝑪 𝑺 𝟐 + 𝑹 𝑳 𝑺+ 𝟏 𝑳 ( 𝟏 𝑪 + 𝟏 𝑪 𝟎 ) Para s=jω, vale 𝒁 𝒋𝝎 =− 𝒋 𝝎 𝑪 𝟎 . 𝝎 𝟐 − 𝟏 𝑳𝑪 −𝒋 𝑹 𝑳 𝝎 𝝎 𝟐 − 𝟏 𝑳 𝟏 𝑪 + 𝟏 𝑪 𝟎 −𝒋 𝑹 𝑳 𝝎
7

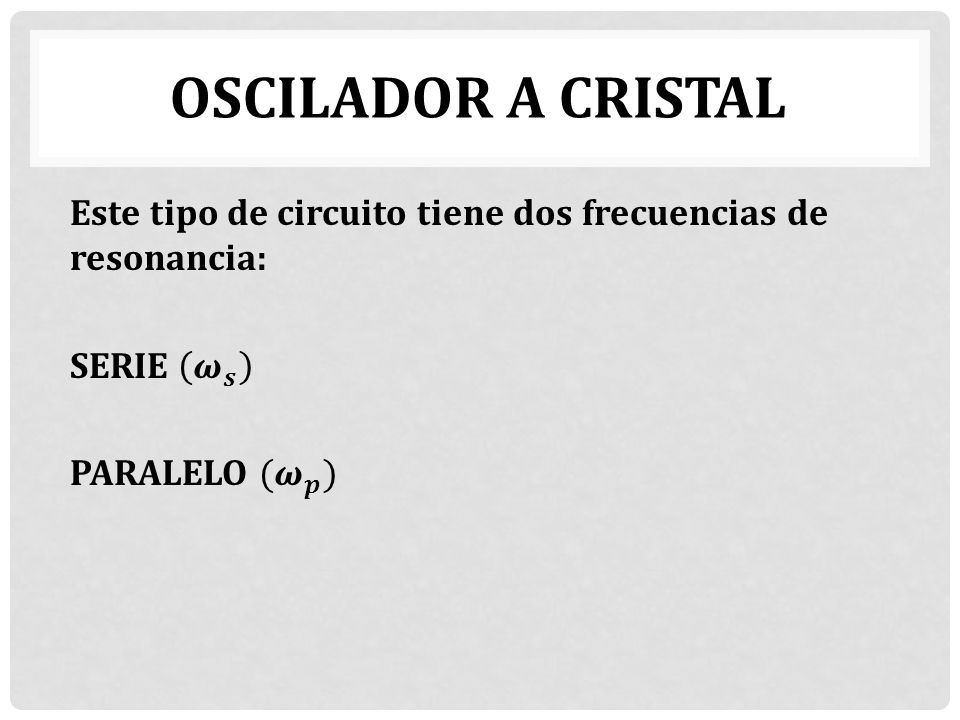

OSCILADOR A CRISTAL Este tipo de circuito tiene dos frecuencias de resonancia: SERIE 𝝎 𝒔 PARALELO ( 𝝎 𝒑 )
8

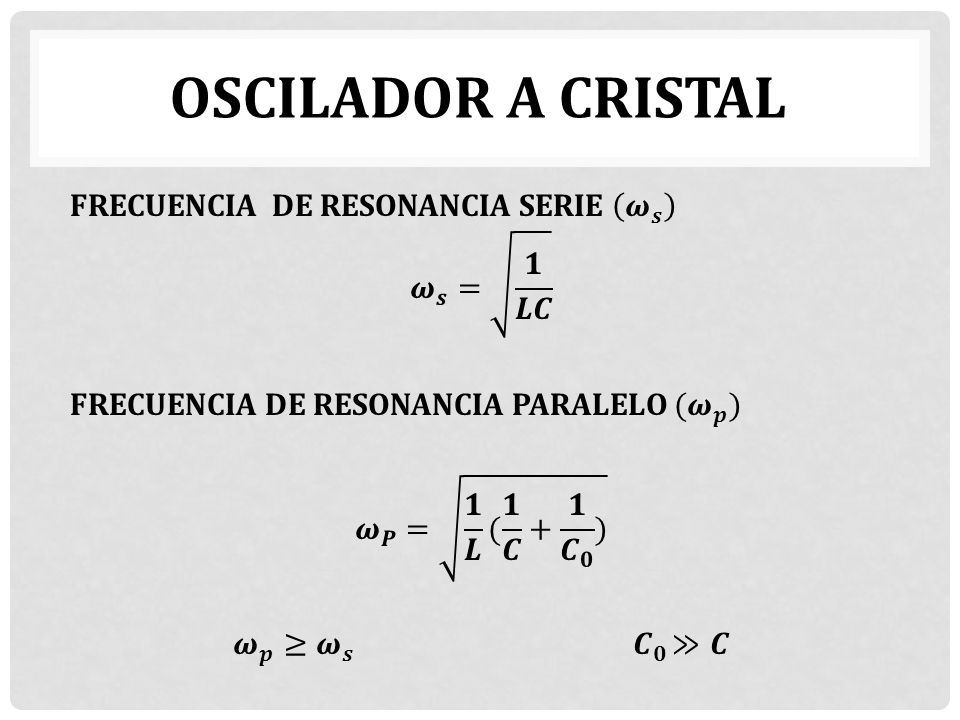

OSCILADOR A CRISTAL FRECUENCIA DE RESONANCIA SERIE 𝝎 𝒔 𝝎 𝒔 = 𝟏 𝑳𝑪 FRECUENCIA DE RESONANCIA PARALELO ( 𝝎 𝒑 ) 𝝎 𝑷 = 𝟏 𝑳 ( 𝟏 𝑪 + 𝟏 𝑪 𝟎 ) 𝝎 𝒑 ≥ 𝝎 𝒔 𝑪 𝟎 ≫𝑪
9

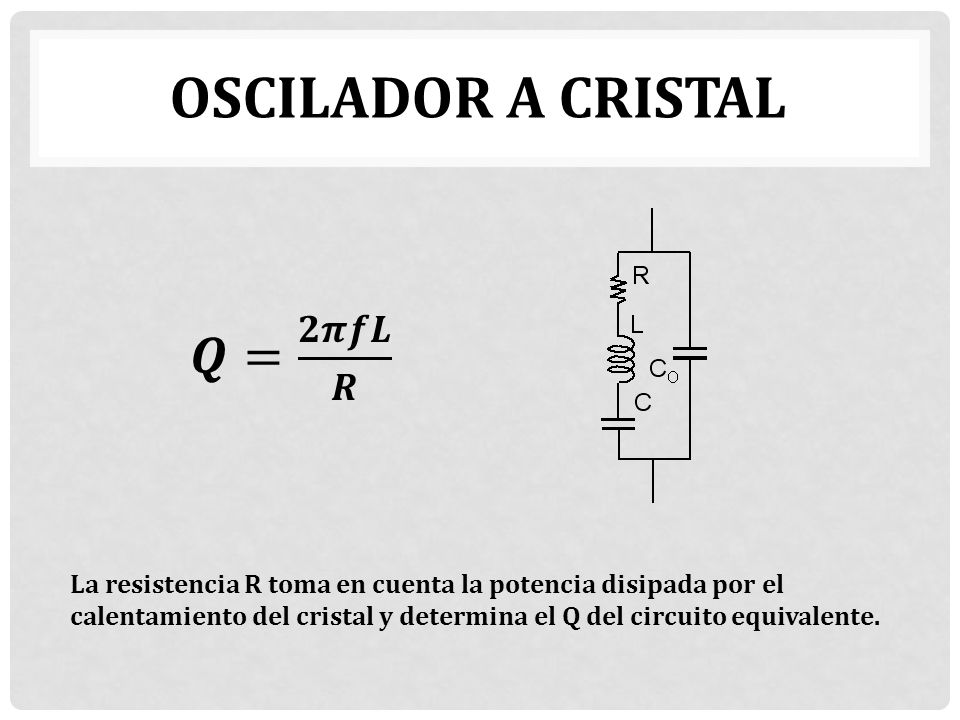

OSCILADOR A CRISTAL 𝑸= 𝟐𝝅𝒇𝑳 𝑹
La resistencia R toma en cuenta la potencia disipada por el calentamiento del cristal y determina el Q del circuito equivalente.
10

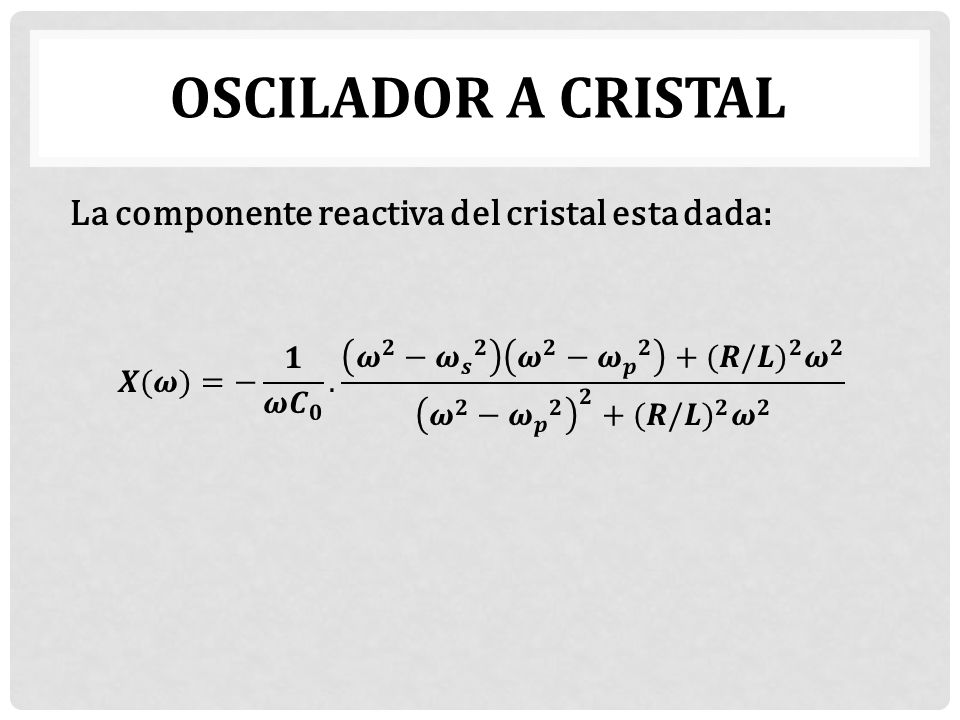

OSCILADOR A CRISTAL La componente reactiva del cristal esta dada:
𝑿(𝝎)=− 𝟏 𝝎 𝑪 𝟎 . 𝝎 𝟐 − 𝝎 𝒔 𝟐 𝝎 𝟐 − 𝝎 𝒑 𝟐 + (𝑹/𝑳) 𝟐 𝝎 𝟐 𝝎 𝟐 − 𝝎 𝒑 𝟐 𝟐 + (𝑹/𝑳) 𝟐 𝝎 𝟐
11

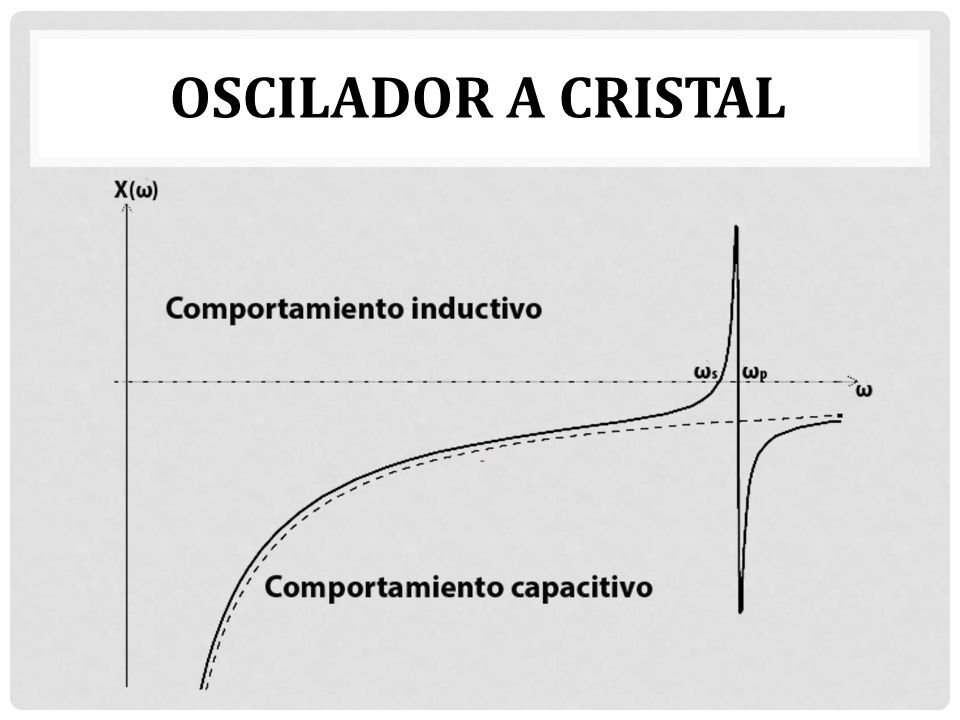

OSCILADOR A CRISTAL
12

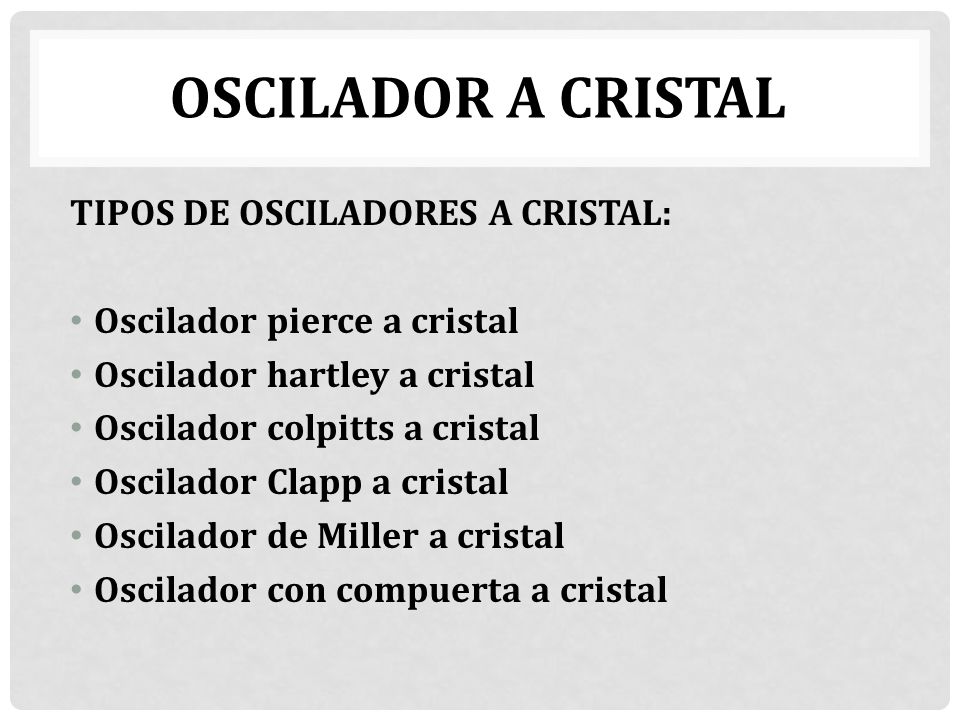

OSCILADOR A CRISTAL TIPOS DE OSCILADORES A CRISTAL:
Oscilador pierce a cristal Oscilador hartley a cristal Oscilador colpitts a cristal Oscilador Clapp a cristal Oscilador de Miller a cristal Oscilador con compuerta a cristal
13

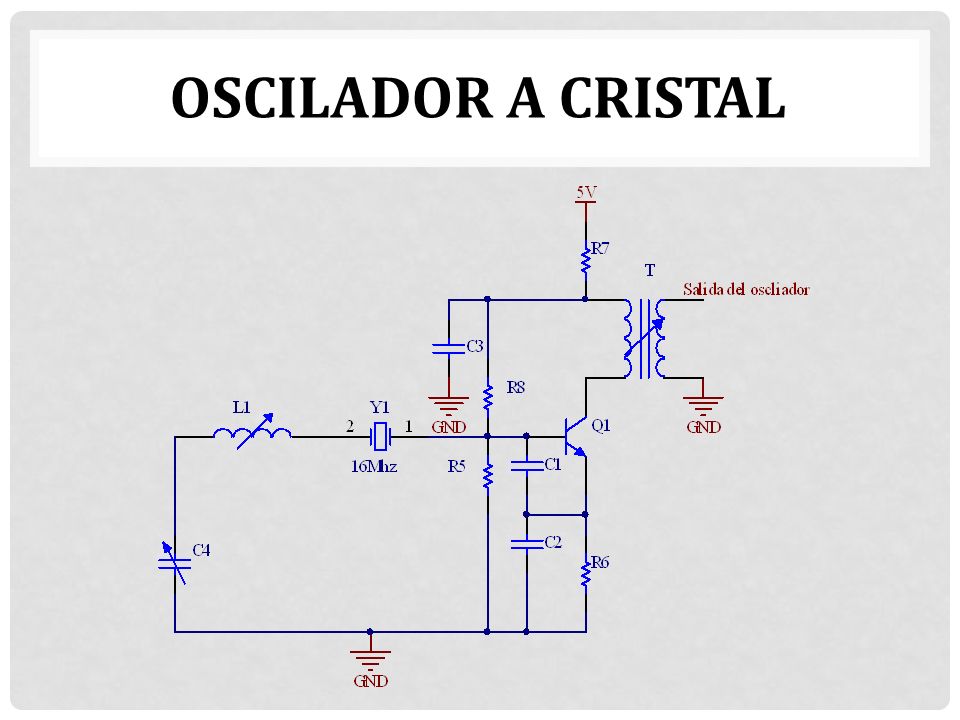

OSCILADOR A CRISTAL Oscilador Pierce a cristal:
14

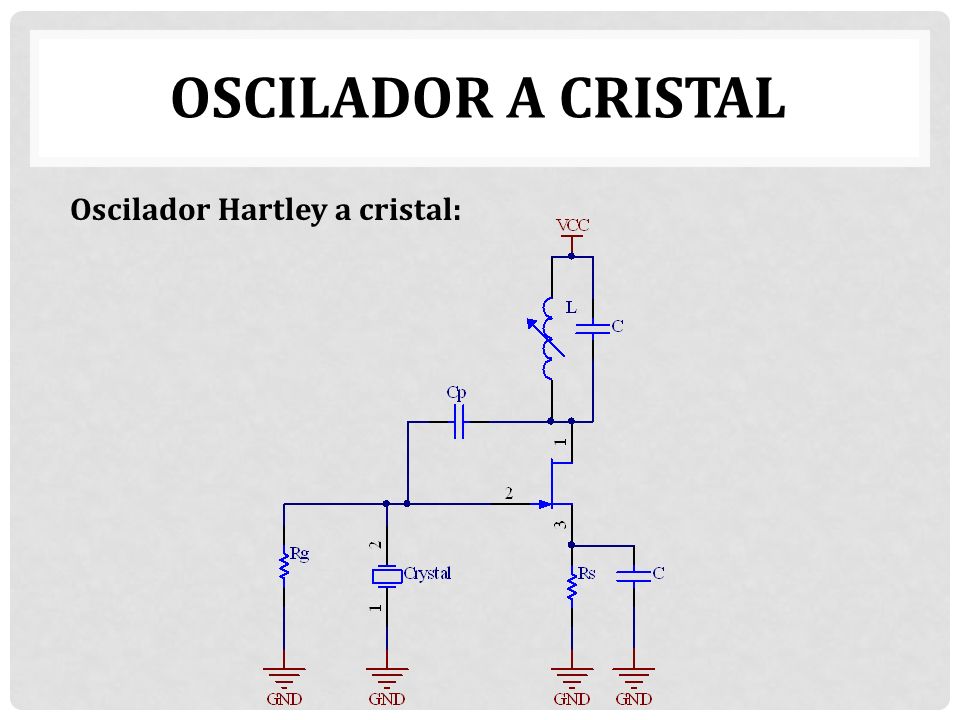

OSCILADOR A CRISTAL Oscilador Hartley a cristal:
15
OSCILADOR A CRISTAL Oscilador colpitts serie a cristal:
16

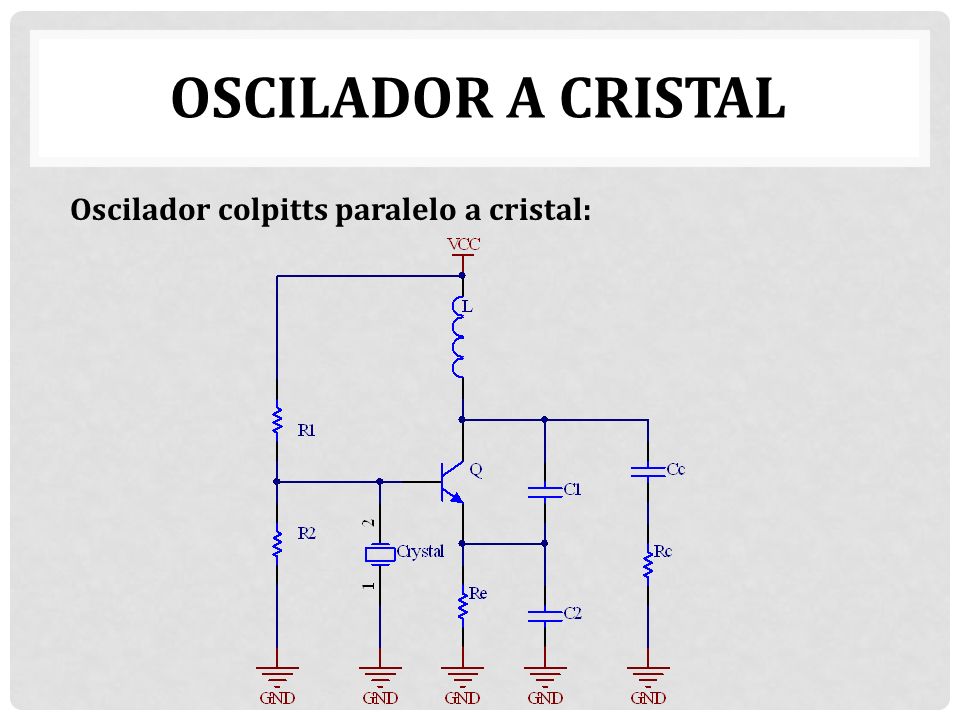

OSCILADOR A CRISTAL Oscilador colpitts paralelo a cristal:
17

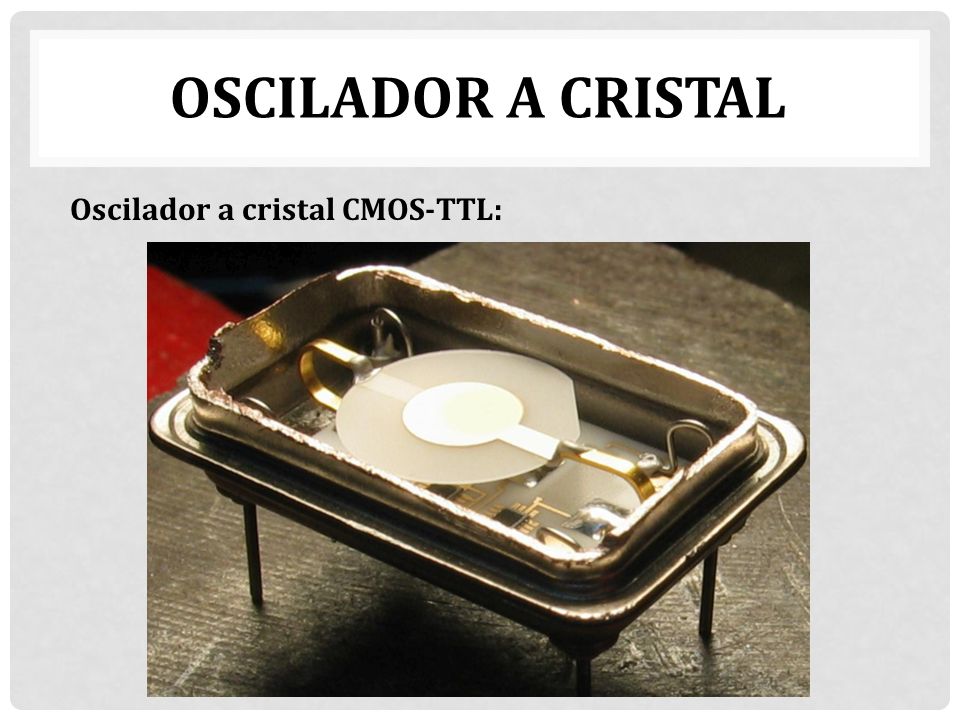

OSCILADOR A CRISTAL Oscilador a cristal CMOS-TTL:
18

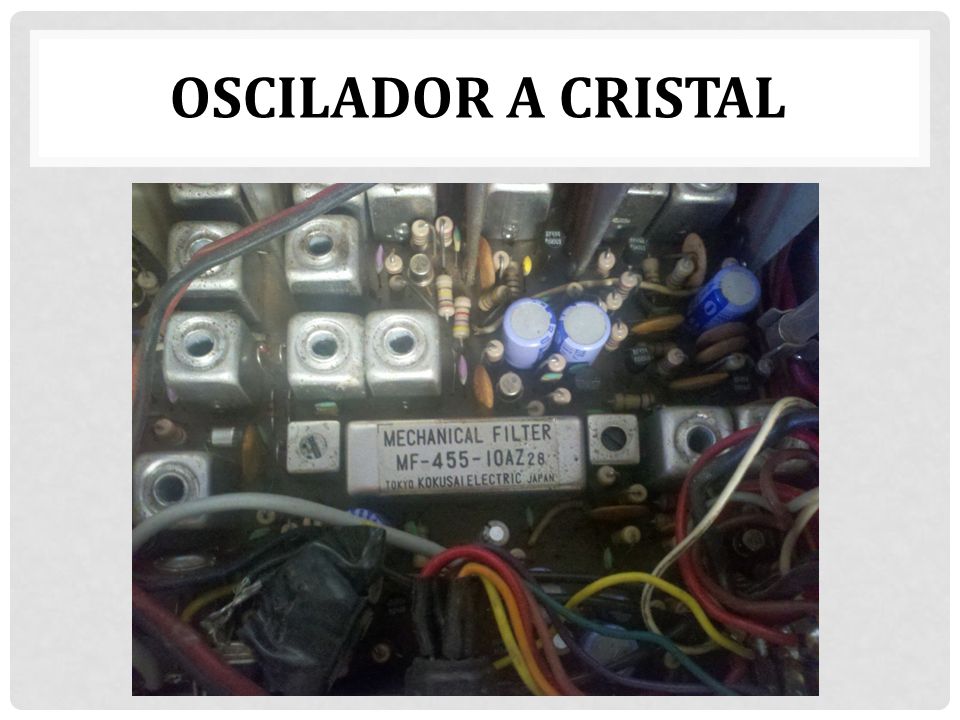

OSCILADOR A CRISTAL
19

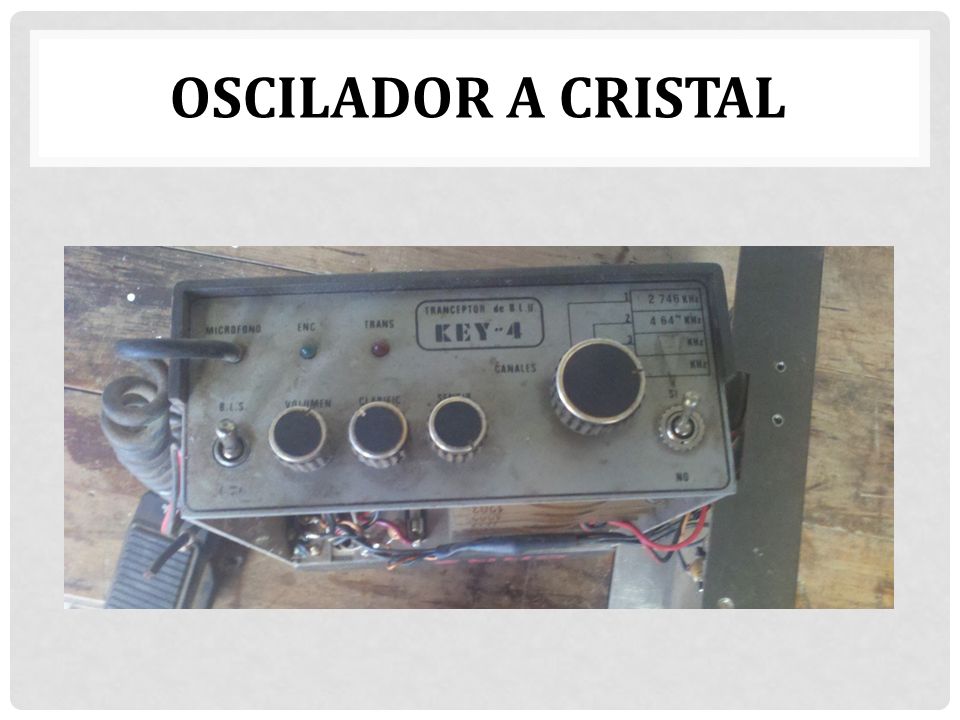

OSCILADOR A CRISTAL
20
OSCILADOR A CRISTAL
21
OSCILADOR A CRISTAL
22

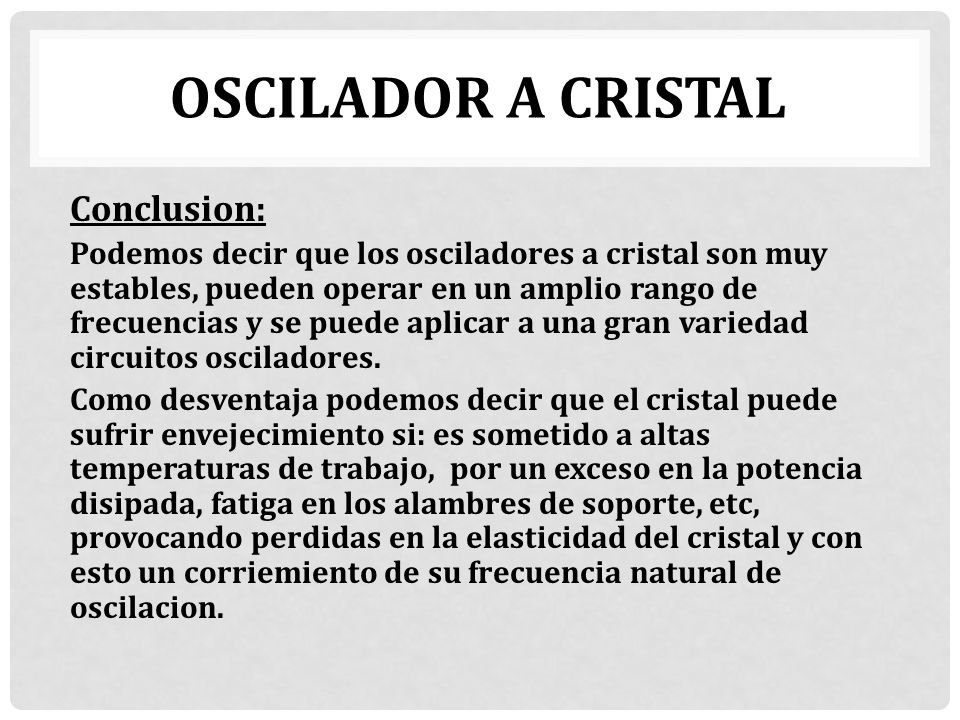

OSCILADOR A CRISTAL Conclusion:
Podemos decir que los osciladores a cristal son muy estables, pueden operar en un amplio rango de frecuencias y se puede aplicar a una gran variedad circuitos osciladores. Como desventaja podemos decir que el cristal puede sufrir envejecimiento si: es sometido a altas temperaturas de trabajo, por un exceso en la potencia disipada, fatiga en los alambres de soporte, etc, provocando perdidas en la elasticidad del cristal y con esto un corriemiento de su frecuencia natural de oscilacion.
23

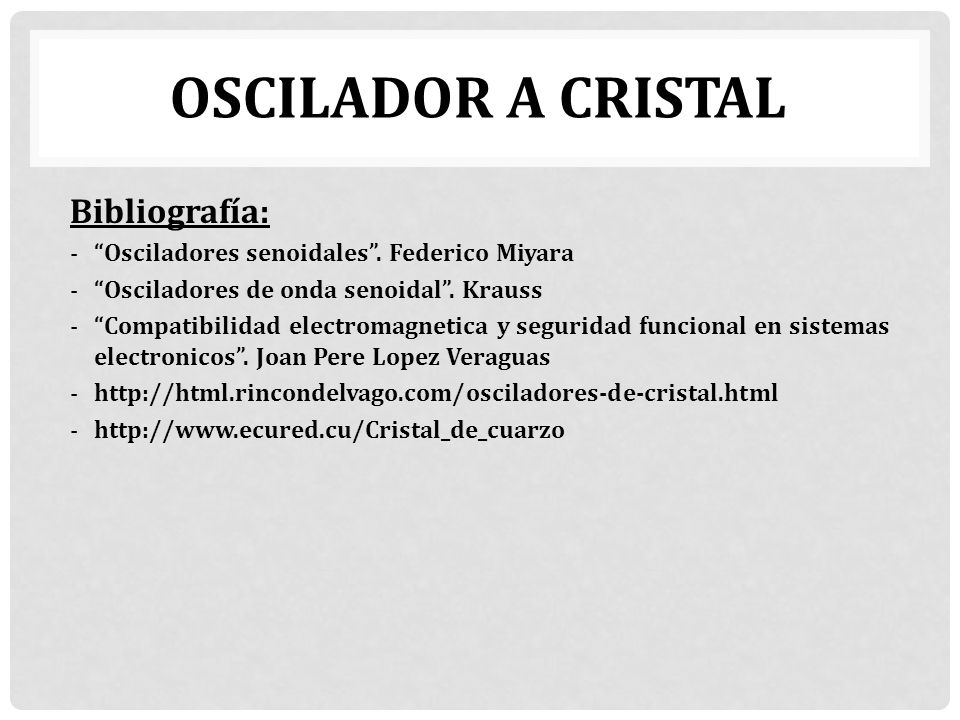

OSCILADOR A CRISTAL Bibliografía:
“Osciladores senoidales”. Federico Miyara “Osciladores de onda senoidal”. Krauss “Compatibilidad electromagnetica y seguridad funcional en sistemas electronicos”. Joan Pere Lopez Veraguas
24
Muchas gracias por su Atencion!!
OSCILADOR A CRISTAL Muchas gracias por su Atencion!!
