1 Resistencia al Impacto
Impacto: reacción de un objeto estacionario a la colisión contra un objeto en movimiento Energía requerida para deformar un material bajo la fuerza de un impacto

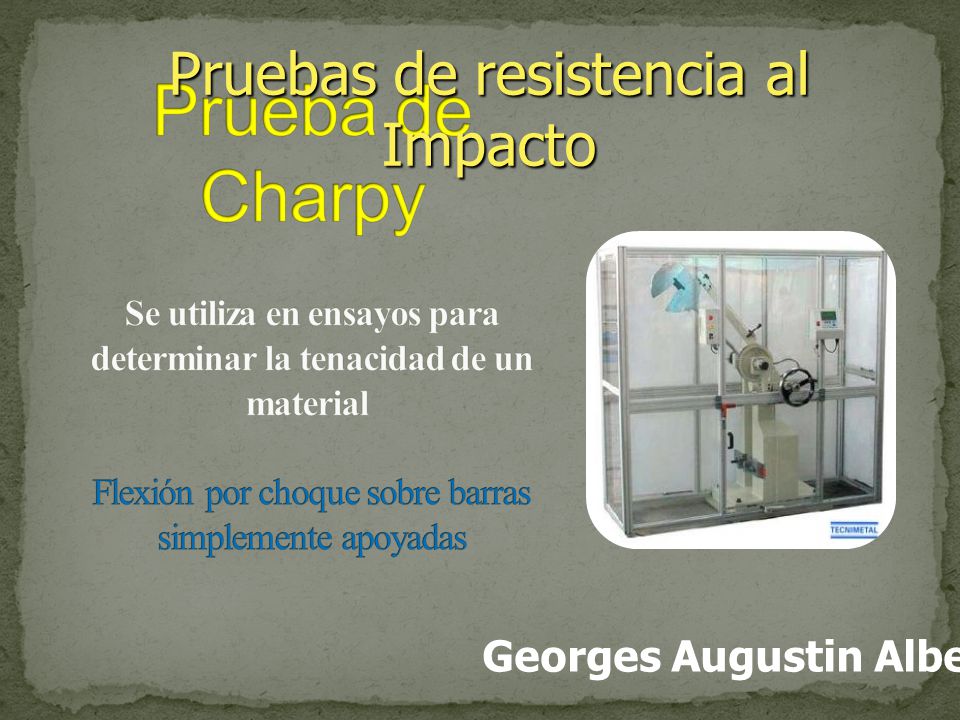

2 Pruebas de resistencia al Impacto
Prueba de Charpy Se utiliza en ensayos para determinar la tenacidad de un material  Flexión por choque sobre barras simplemente apoyadas Georges Augustin Albert Charpy

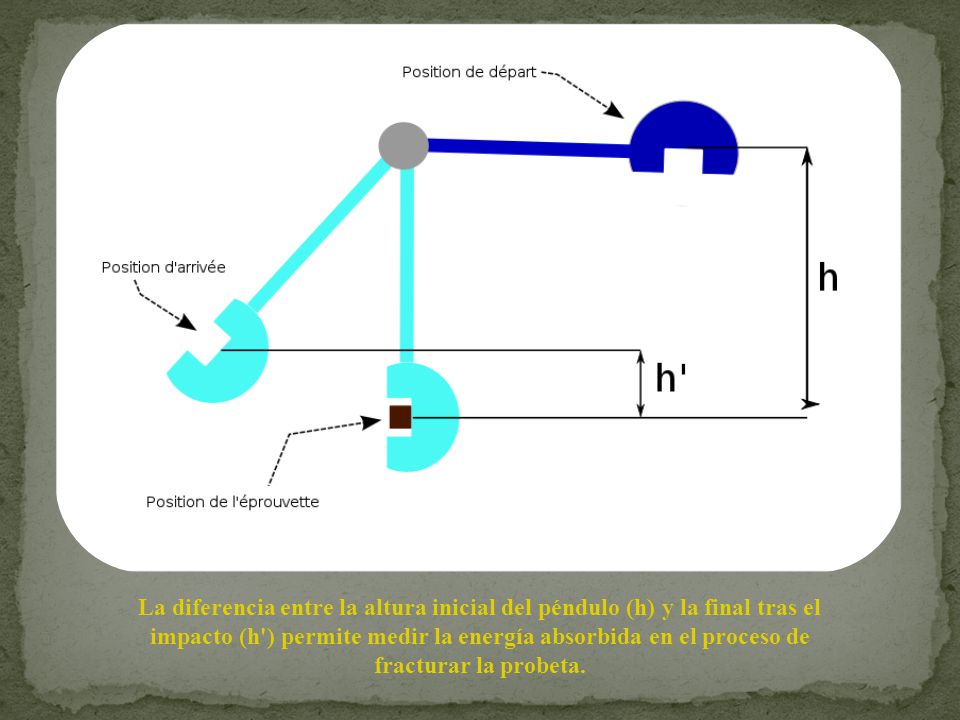

3 La diferencia entre la altura inicial del péndulo (h) y la final tras el impacto (h') permite medir la energía absorbida en el proceso de fracturar la probeta.

4 Flexión por choque sobre barras simplemente apoyadas

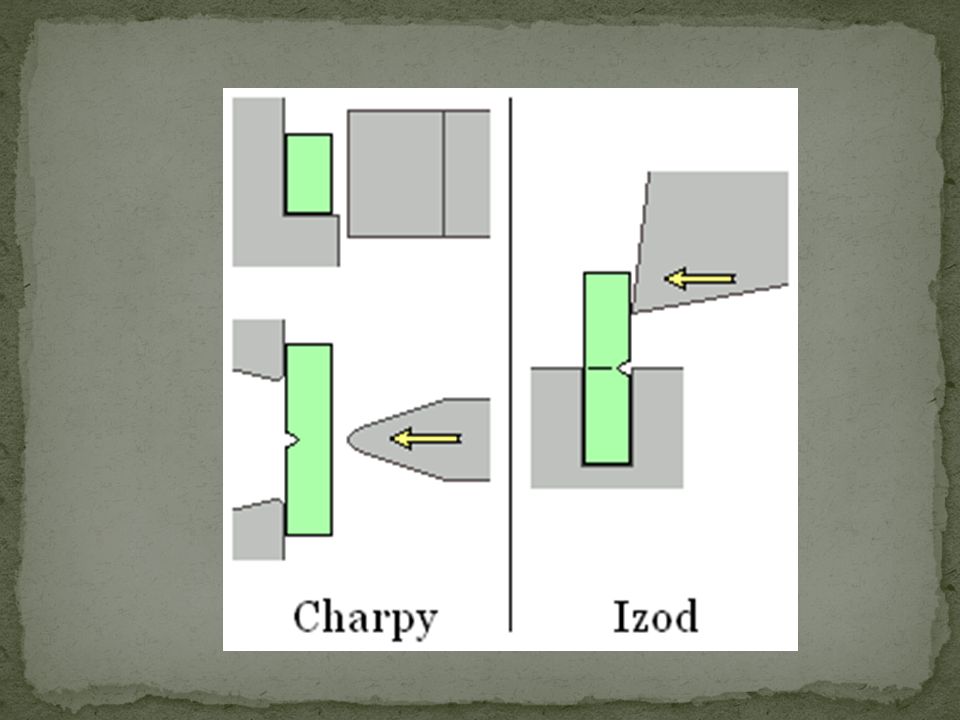

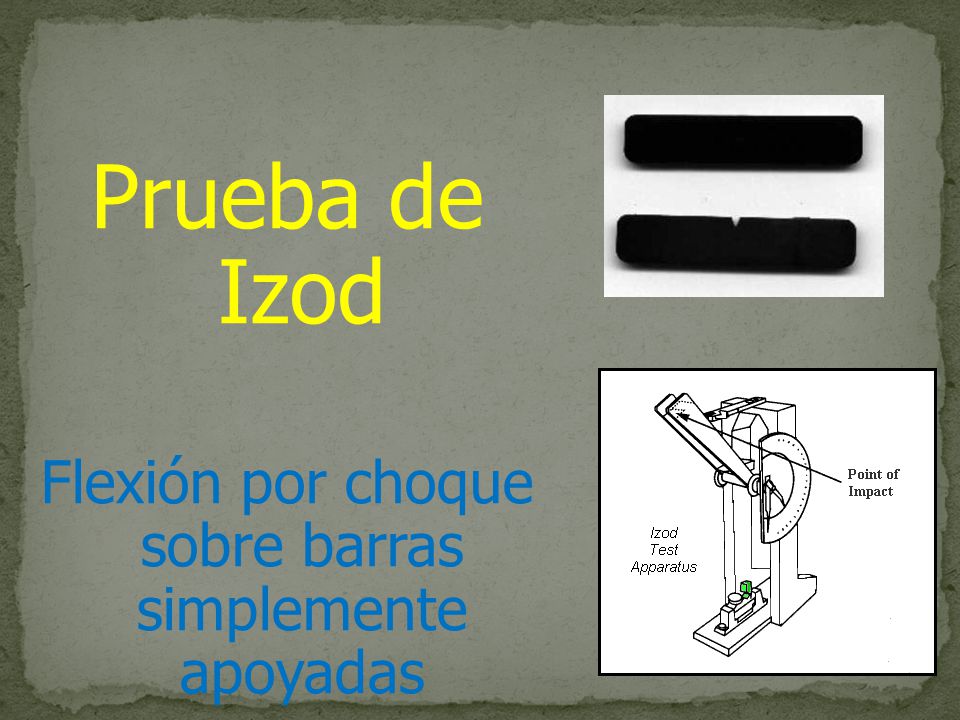

Prueba de Izod Flexión por choque sobre barras simplemente apoyadas

5 En el método Izod la probeta se coloca en voladizo y en posición vertical, siendo asegurada por la mesa de apoyo de modo tal que la entalladura quede en el plano de las mordazas

6

7

8

9 Dureza

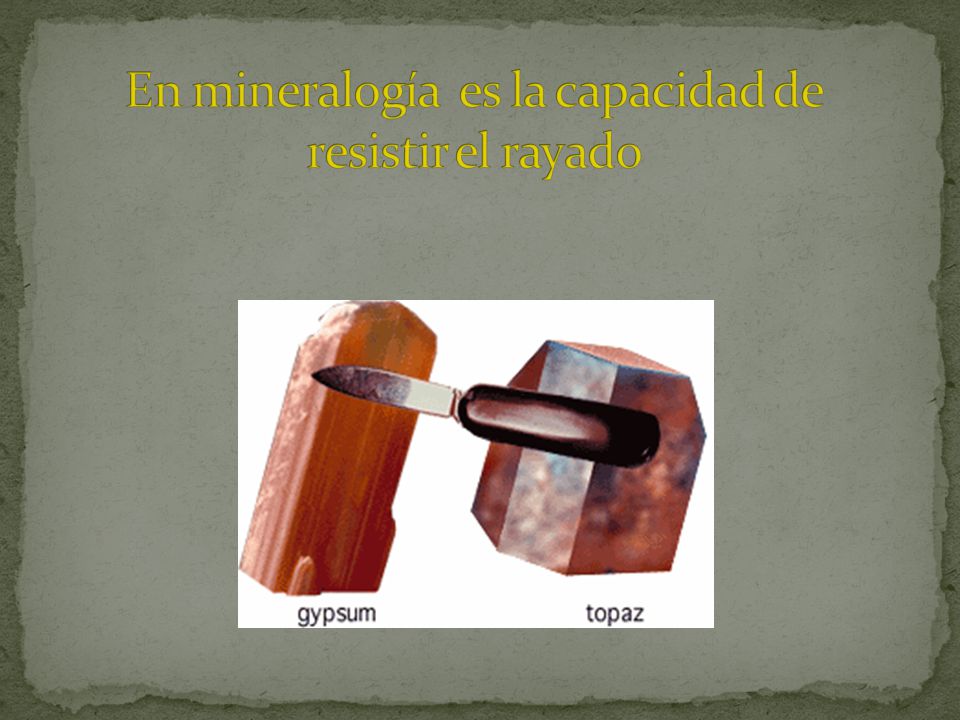

10 En mineralogía es la capacidad de resistir el rayado

11 En metalurgia y otras disciplinas resistencia a la mella

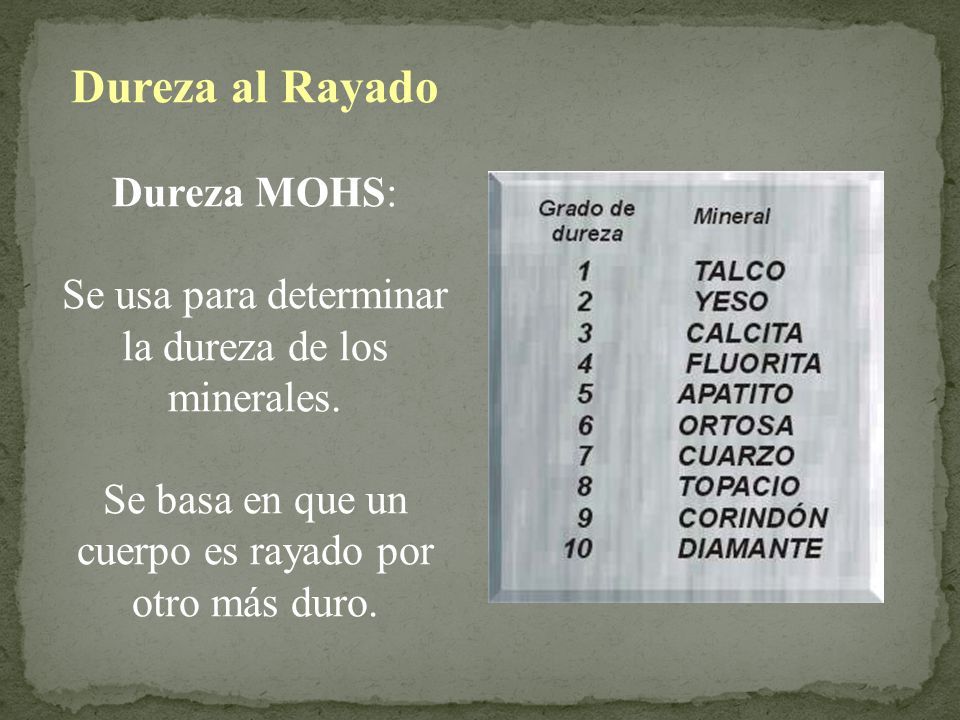

12 Dureza al Rayado Dureza MOHS:
Se usa para determinar la dureza de los minerales. Se basa en que un cuerpo es rayado por otro más duro.

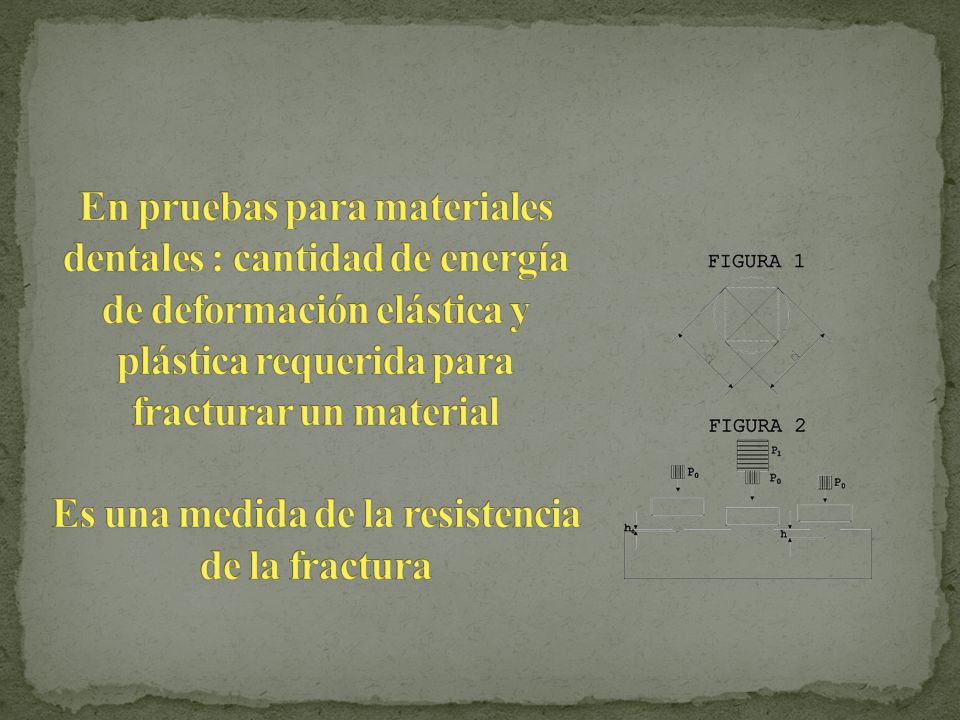

13 En pruebas para materiales dentales : cantidad de energía de deformación elástica y plástica requerida para fracturar un material Es una medida de la resistencia de la fractura

14 Las pruebas se clasifican en pruebas de microdureza y pruebas de macrodureza Pruebas más usadas para determinar la dureza de los materiales dentales Brinell, Rockwell, Vickers, Knoop, Barcol y Shore

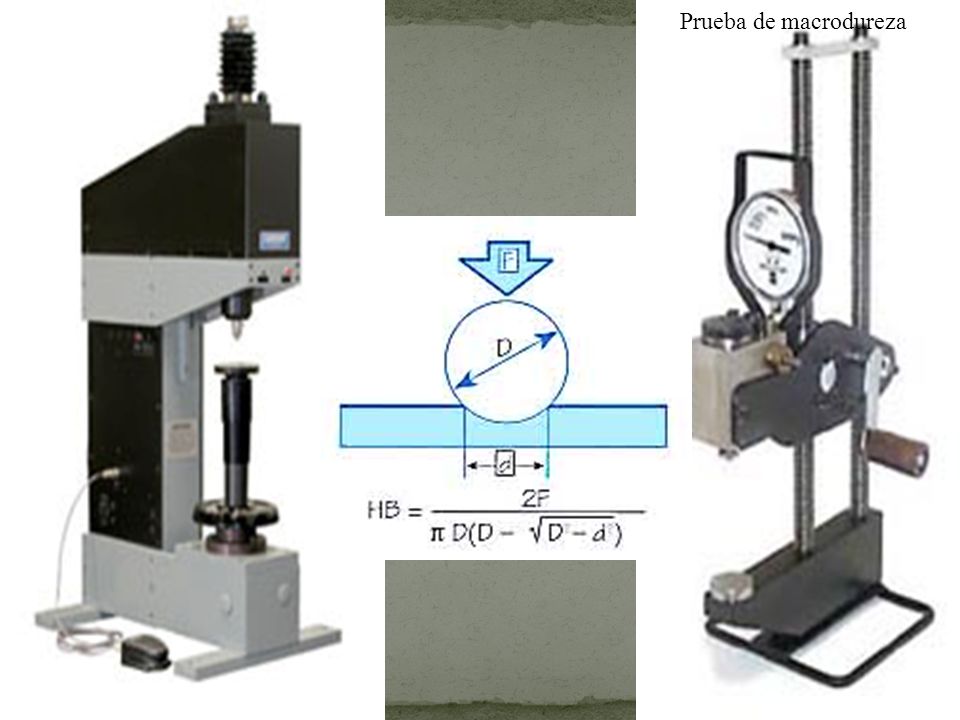

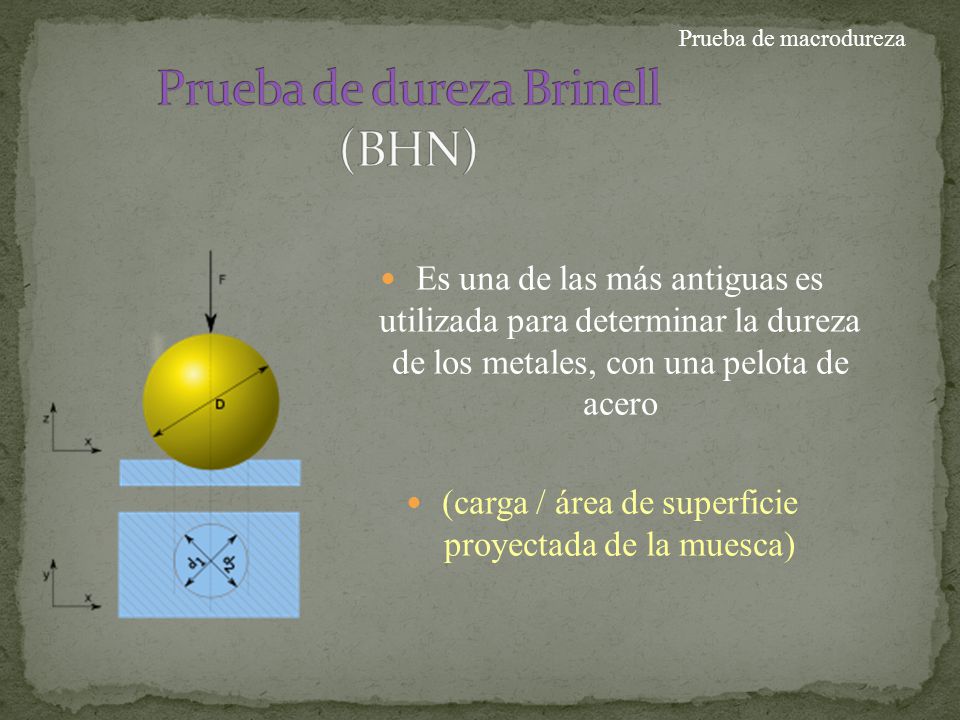

15 Prueba de dureza Brinell (BHN)
Prueba de macrodureza Prueba de dureza Brinell (BHN) Es una de las más antiguas es utilizada para determinar la dureza de los metales, con una pelota de acero (carga / área de superficie proyectada de la muesca)

16 Prueba de macrodureza

17 Prueba de macrodureza

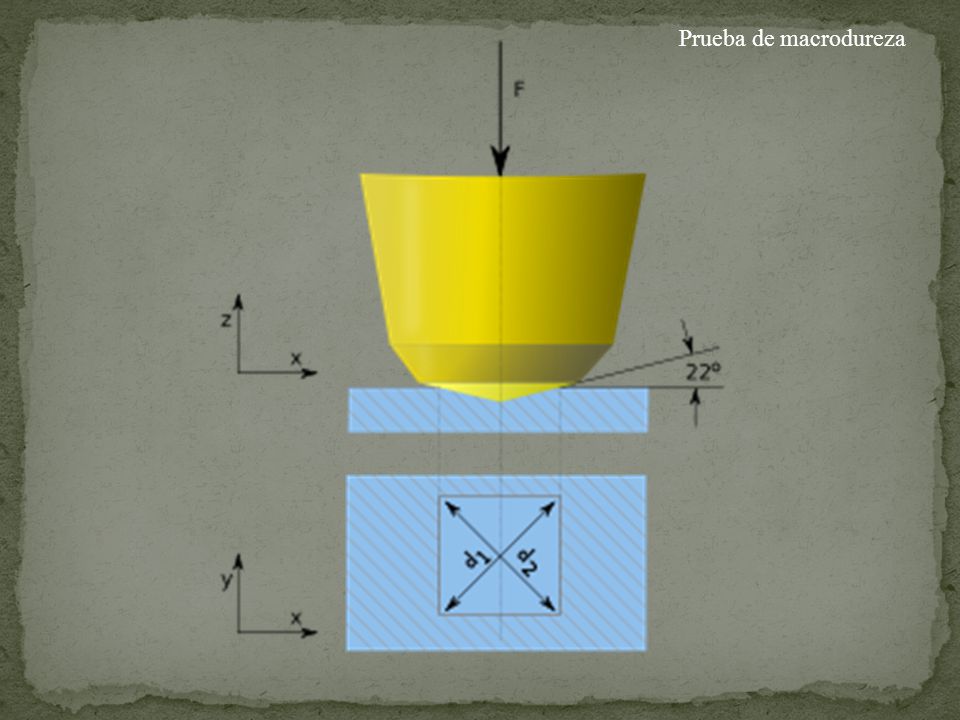

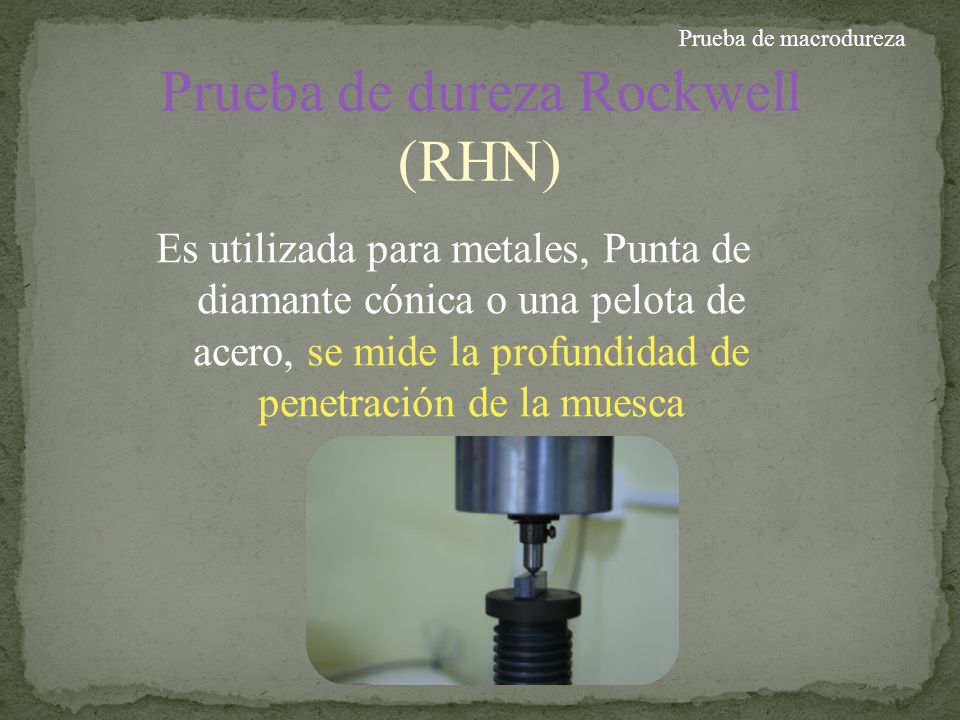

18 Prueba de dureza Rockwell (RHN)
Prueba de macrodureza Prueba de dureza Rockwell (RHN) Es utilizada para metales, Punta de diamante cónica o una pelota de acero, se mide la profundidad de penetración de la muesca

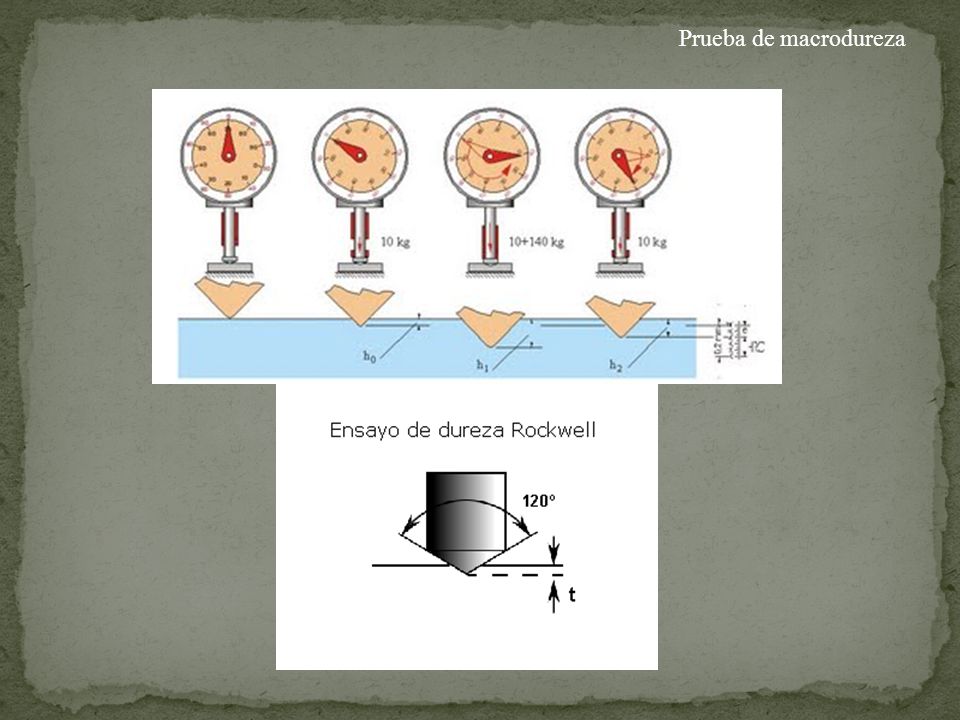

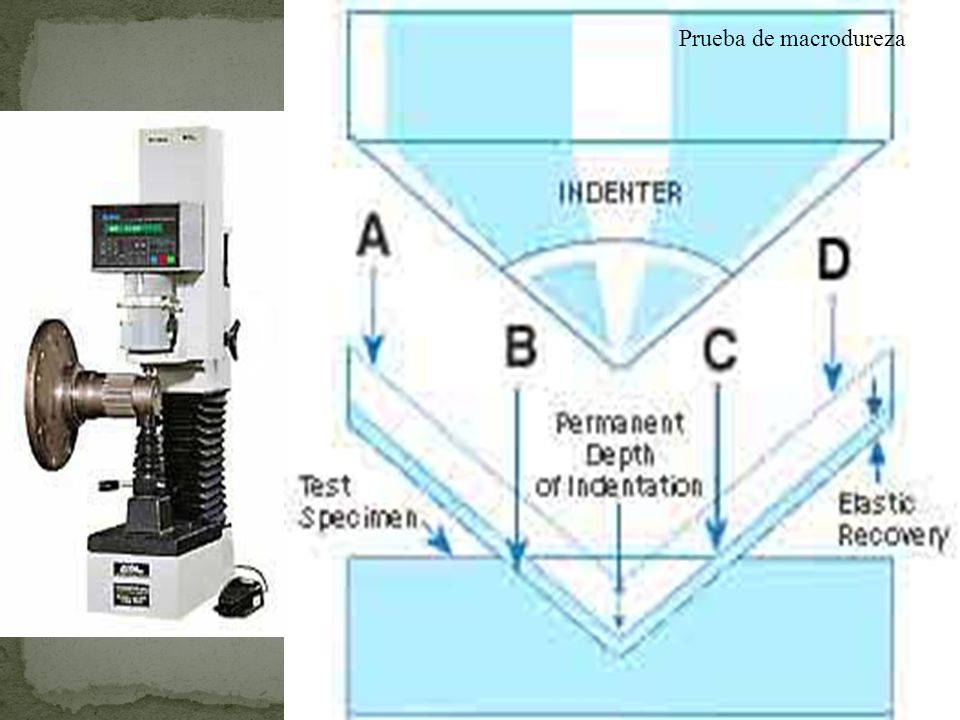

19 Prueba de macrodureza

20 Prueba de macrodureza

21 Prueba de macrodureza

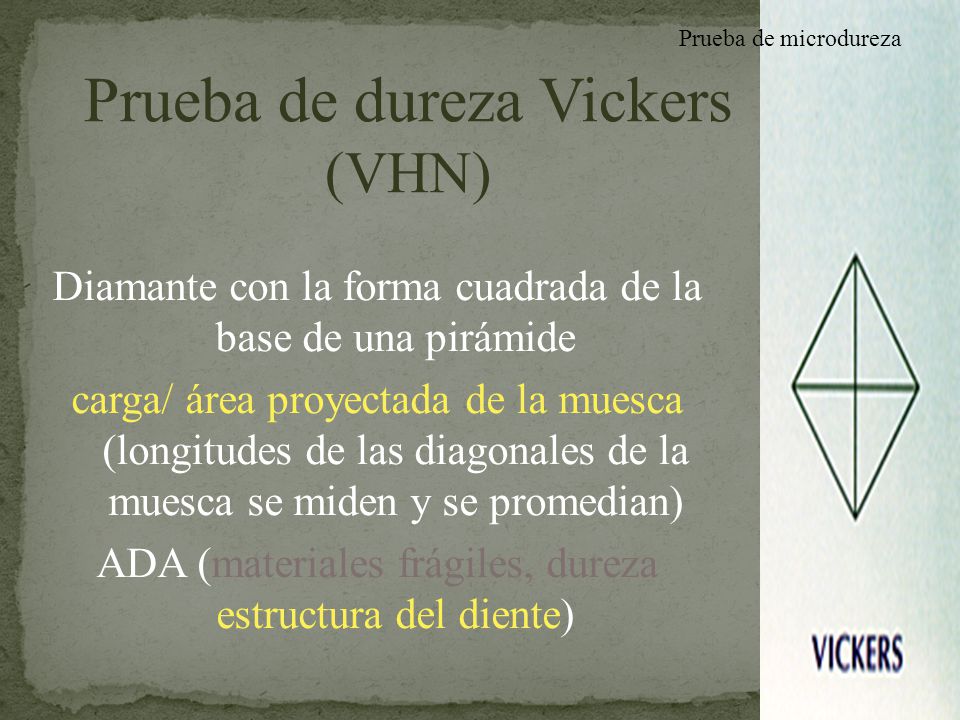

22 Prueba de dureza Vickers (VHN)
Prueba de microdureza Prueba de dureza Vickers (VHN) Diamante con la forma cuadrada de la base de una pirámide carga/ área proyectada de la muesca (longitudes de las diagonales de la muesca se miden y se promedian) ADA (materiales frágiles, dureza estructura del diente)

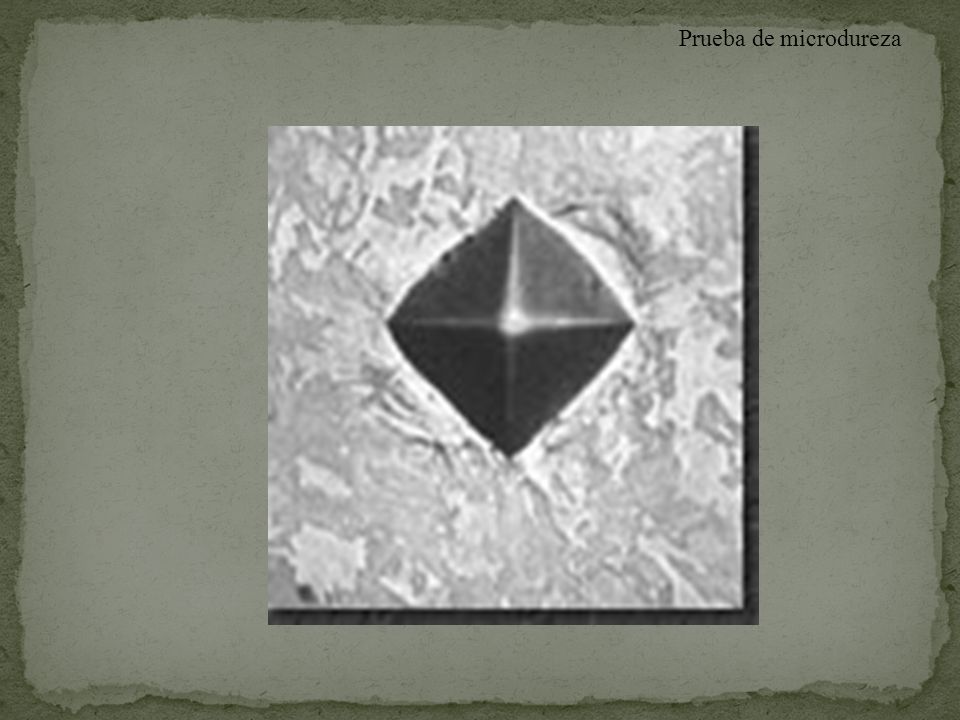

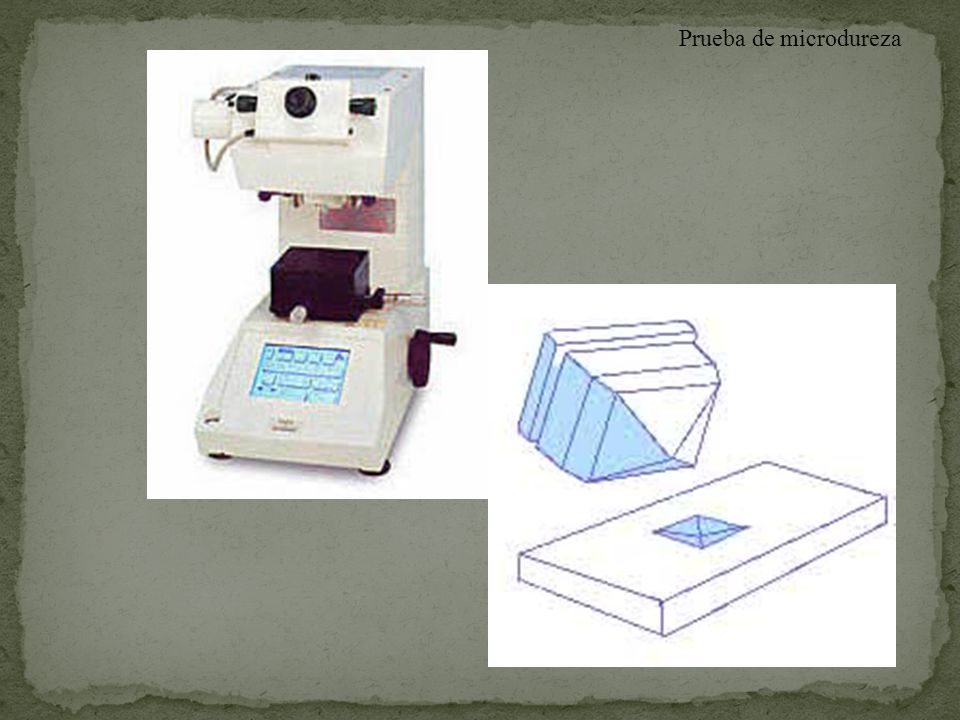

23 Prueba de microdureza

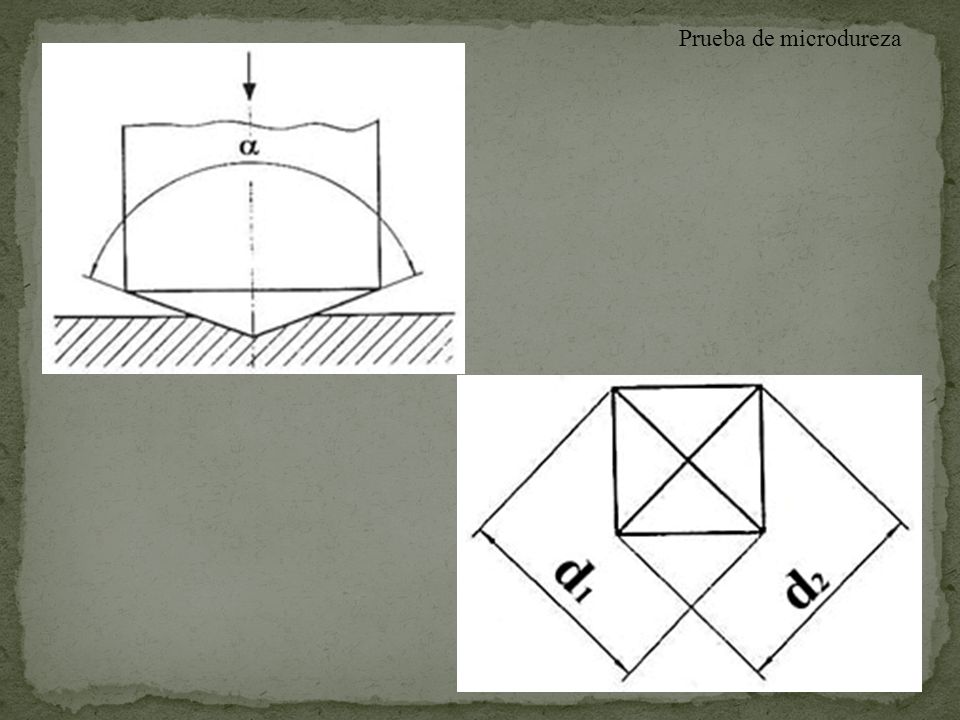

24 Prueba de microdureza

25 Prueba de microdureza

26 Prueba de microdureza

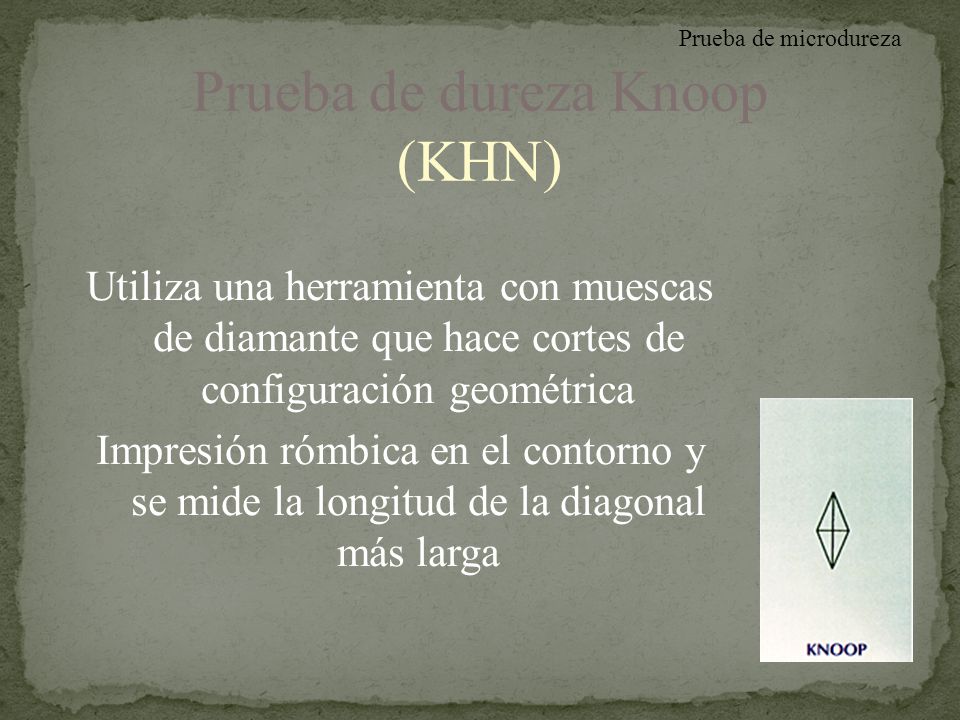

27 Prueba de dureza Knoop (KHN)

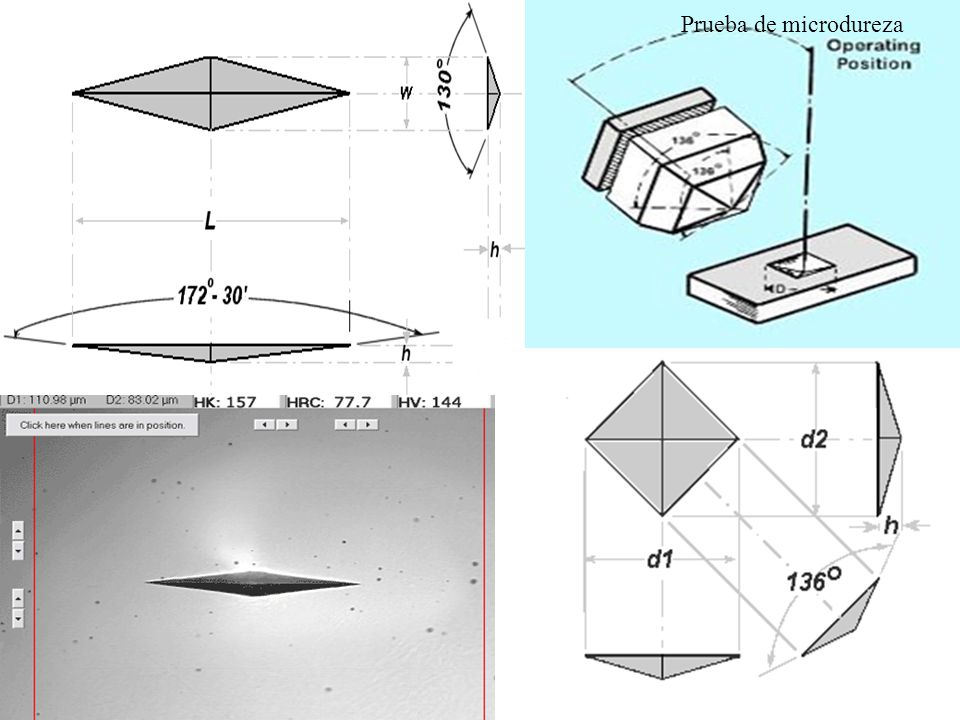

Prueba de microdureza Prueba de dureza Knoop (KHN) Utiliza una herramienta con muescas de diamante que hace cortes de configuración geométrica Impresión rómbica en el contorno y se mide la longitud de la diagonal más larga

28 Prueba de microdureza

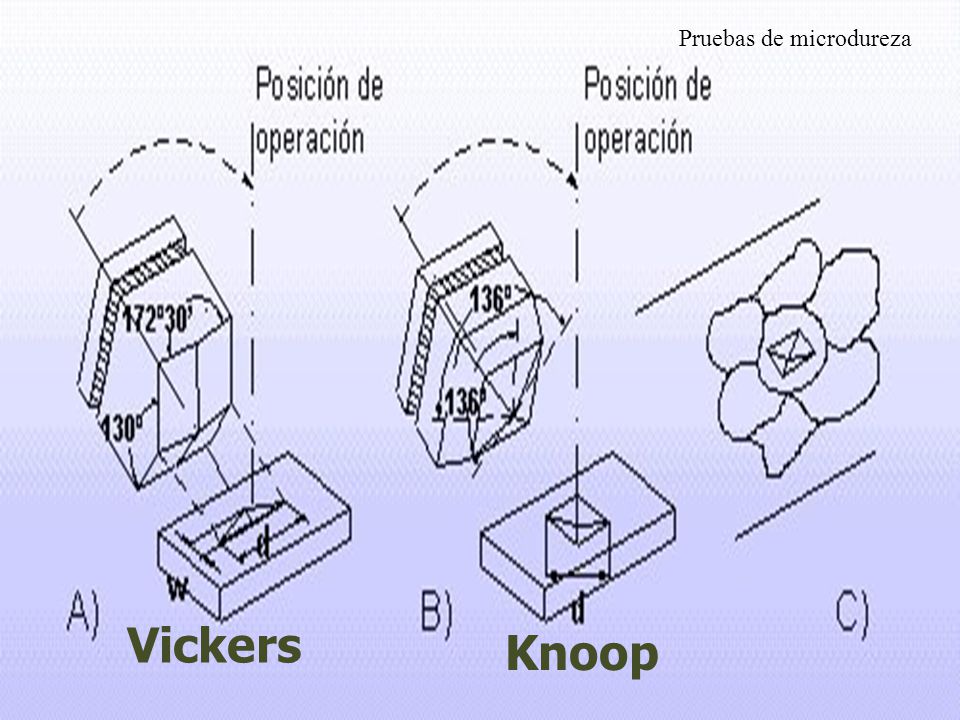

29 Pruebas de microdureza
Vickers Knoop

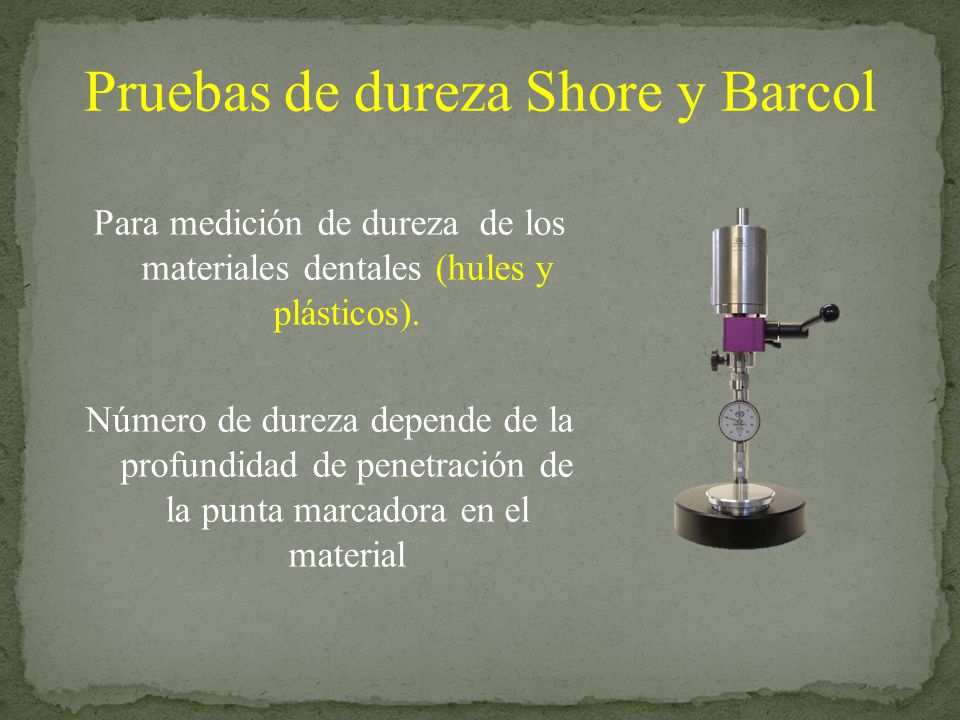

30 Pruebas de dureza Shore y Barcol
Para medición de dureza de los materiales dentales (hules y plásticos). Número de dureza depende de la profundidad de penetración de la punta marcadora en el material

31

32 Prueba de Knoop
