1 F.S.O. Ta’Kuntah (Sistema Flotante de Almacenamiento)

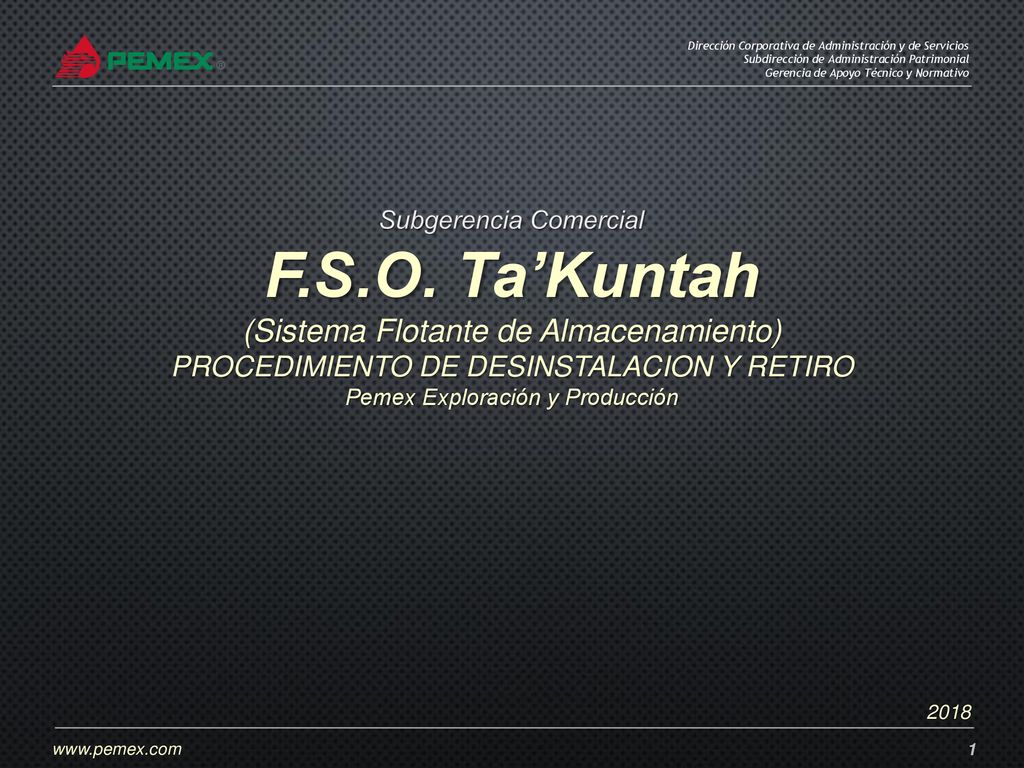

Subgerencia Comercial F.S.O. Ta’Kuntah (Sistema Flotante de Almacenamiento) PROCEDIMIENTO DE DESINSTALACION Y RETIRO Pemex Exploración y Producción 2018

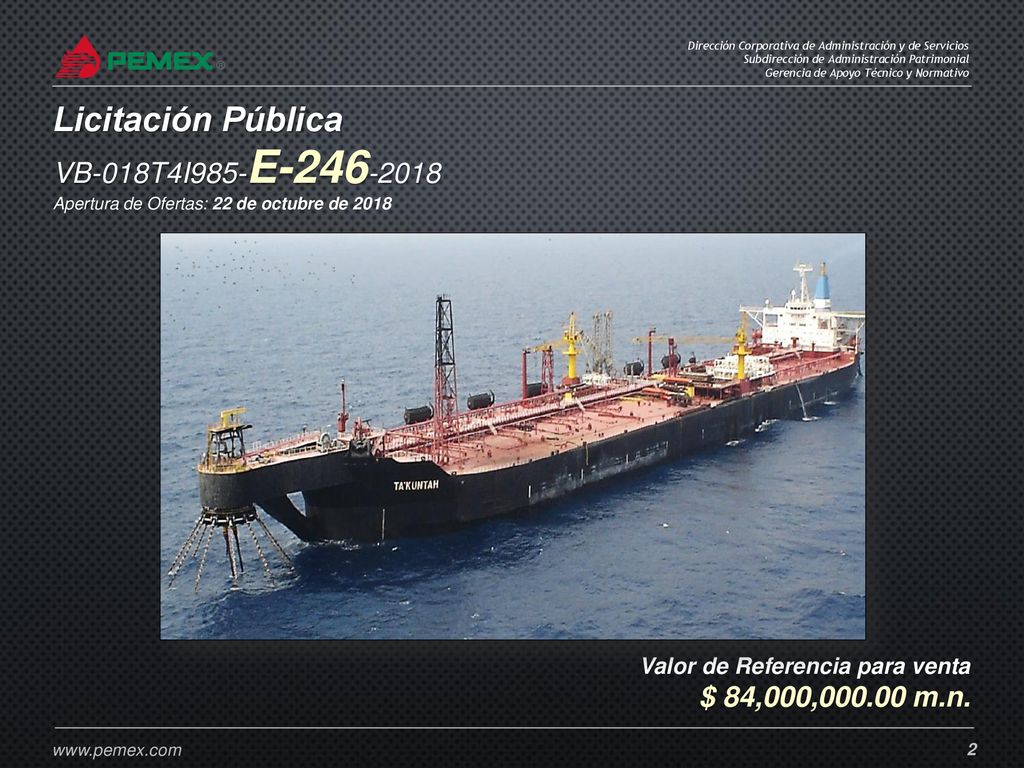

2 Licitación Pública VB-018T4I985-E-246-2018 $ 84,000,000.00 m.n.
Apertura de Ofertas: 22 de octubre de 2018 Valor de Referencia para venta $ 84,000, m.n.

3 Objeto y Alcance: Objeto de la Contratación Alcance

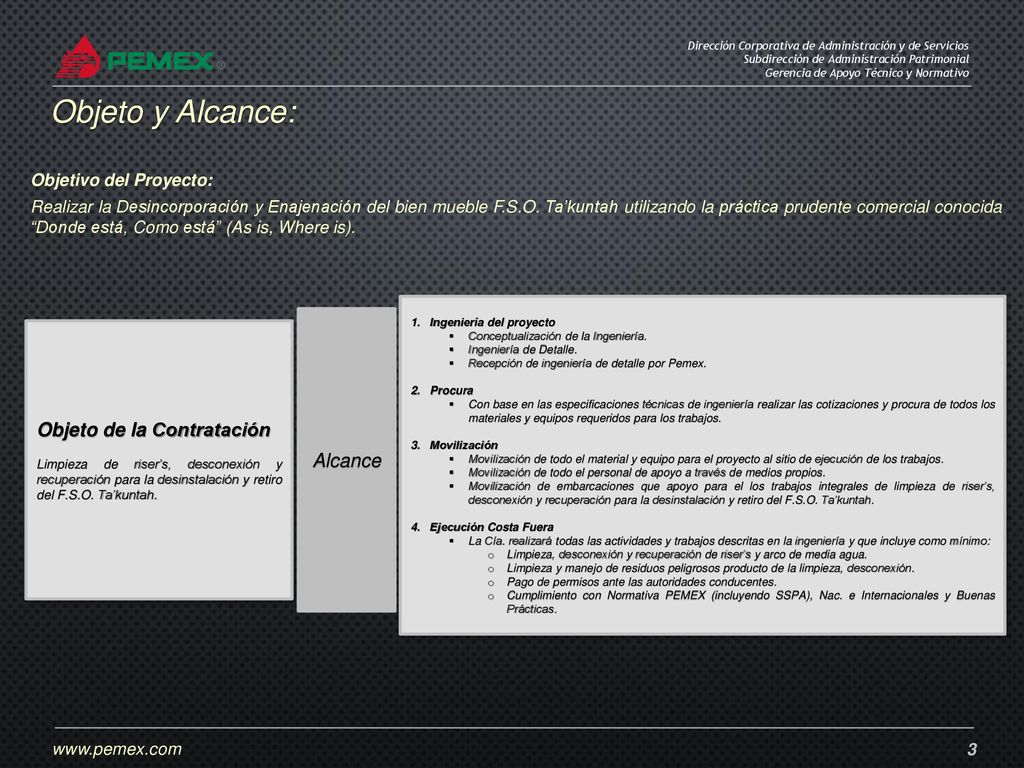

Objetivo del Proyecto: Realizar la Desincorporación y Enajenación del bien mueble F.S.O. Ta’kuntah utilizando la práctica prudente comercial conocida “Donde está, Como está” (As is, Where is). Ingeniería del proyecto Conceptualización de la Ingeniería. Ingeniería de Detalle. Recepción de ingeniería de detalle por Pemex. Procura Con base en las especificaciones técnicas de ingeniería realizar las cotizaciones y procura de todos los materiales y equipos requeridos para los trabajos. Movilización Movilización de todo el material y equipo para el proyecto al sitio de ejecución de los trabajos. Movilización de todo el personal de apoyo a través de medios propios. Movilización de embarcaciones que apoyo para el los trabajos integrales de limpieza de riser’s, desconexión y recuperación para la desinstalación y retiro del F.S.O. Ta’kuntah. Ejecución Costa Fuera La Cía. realizará todas las actividades y trabajos descritas en la ingeniería y que incluye como mínimo: Limpieza, desconexión y recuperación de riser’s y arco de media agua. Limpieza y manejo de residuos peligrosos producto de la limpieza, desconexión. Pago de permisos ante las autoridades conducentes. Cumplimiento con Normativa PEMEX (incluyendo SSPA), Nac. e Internacionales y Buenas Prácticas. Alcance Objeto de la Contratación Limpieza de riser’s, desconexión y recuperación para la desinstalación y retiro del F.S.O. Ta’kuntah.

4 Responsabilidades: El Adjudicatario realizará por cuenta y cargo propios las actividades de Limpieza de riser’s, desconexión y recuperación (de riser’s y arco de media agua) para la desinstalación y retiro del F.S.O. Ta’kuntah. PEMEX apoyará en el ámbito legislativo para el trámite de permisos internos de PEP e instancias gubernamentales siempre a cargo del Adjudicatario; revisará y dará seguimiento al programa y ejecución costa fuera hasta el Acto de ENTREGA-RECEPCIÓN y transferencia de la propiedad material del bien.

5 Inertización de la Línea

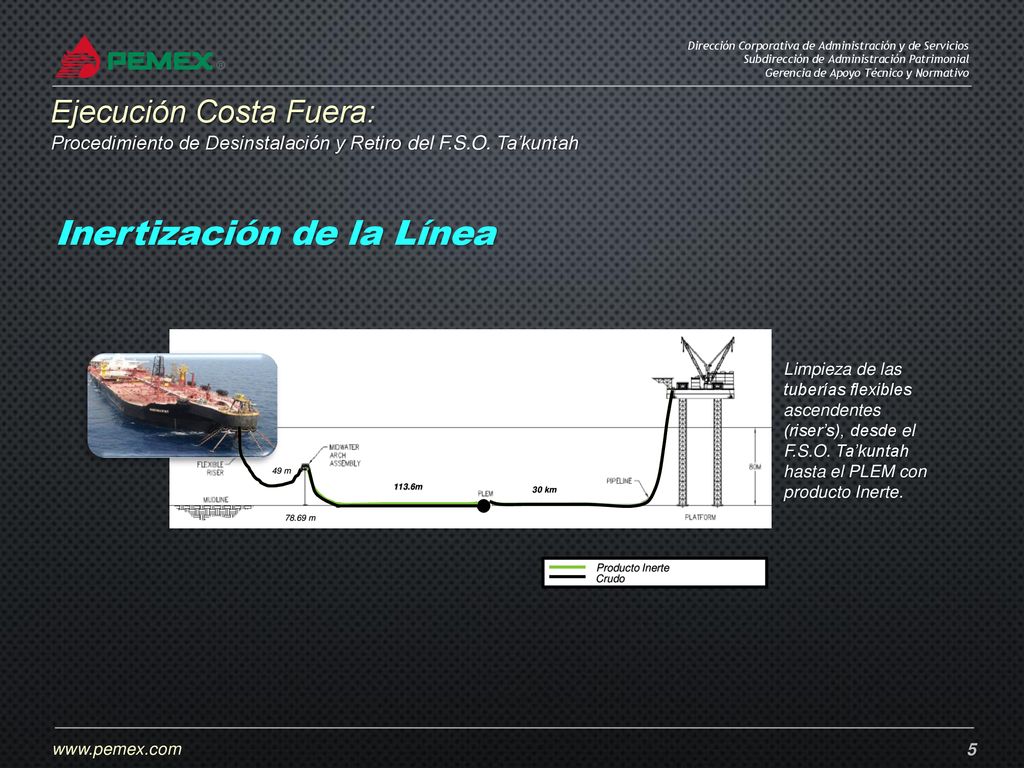

Ejecución Costa Fuera: Procedimiento de Desinstalación y Retiro del F.S.O. Ta’kuntah Inertización de la Línea Limpieza de las tuberías flexibles ascendentes (riser’s), desde el F.S.O. Ta’kuntah hasta el PLEM con producto Inerte. 49 m 113.6m 30 km 78.69 m Producto Inerte Crudo

6 Desconexión del Riser Flexible

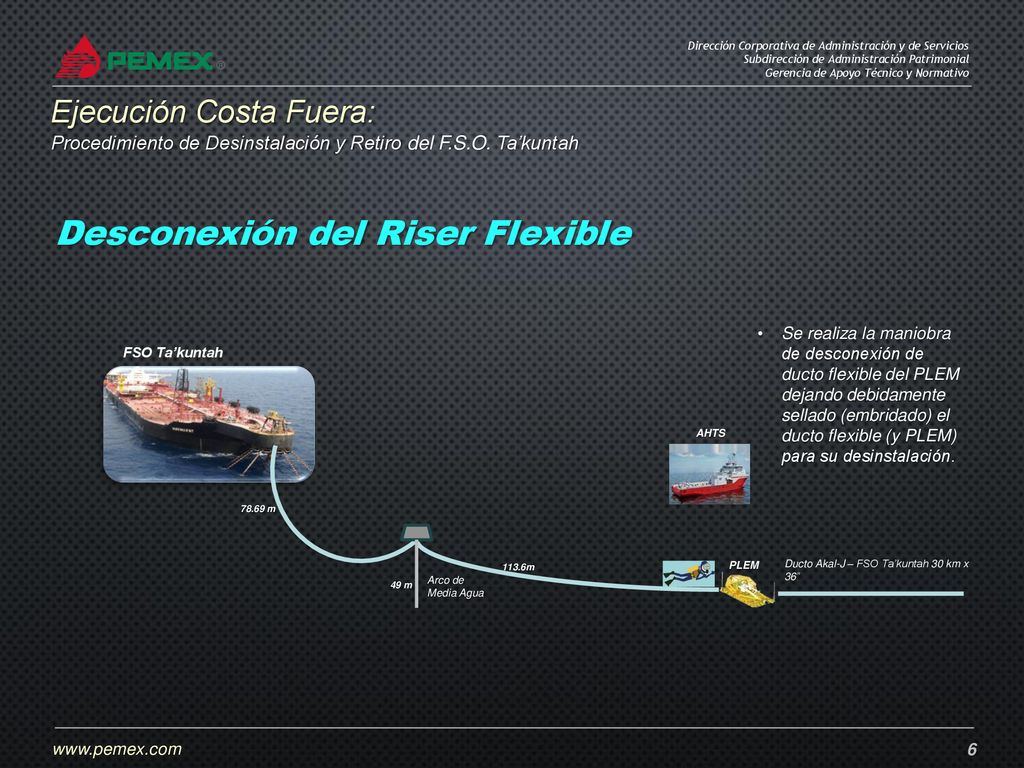

Ejecución Costa Fuera: Procedimiento de Desinstalación y Retiro del F.S.O. Ta’kuntah Desconexión del Riser Flexible Se realiza la maniobra de desconexión de ducto flexible del PLEM dejando debidamente sellado (embridado) el ducto flexible (y PLEM) para su desinstalación. FSO Ta’kuntah AHTS 78.69 m 113.6m PLEM Ducto Akal-J – FSO Ta’kuntah 30 km x 36” 49 m Arco de Media Agua

7 Recolección del Riser Flexible
Ejecución Costa Fuera: Procedimiento de Desinstalación y Retiro del F.S.O. Ta’kuntah Recolección del Riser Flexible AHTS Arco de Media Agua Se procede a la recolección del riser flexible. Cortando y recuperando el Arco de Media Agua. FSOTa’kuntah Arco de Media Agua AHTS Arco de Media Agua AHTS Arco de Media Agua AHTS Arco de Media Agua AHTS Acto de ENTREGA-RECEPCIÓN y Transferencia de la Propiedad Material del bien. Arco de Media Agua AHTS Arco de Media Agua AHTS Arco de Media Agua AHTS AHTS AHTS Arco de Media Agua Baliza AHTS PLEM Ducto Akal-J – FSO Ta’kuntah 30 km x 36”

8 Desconexión del Sistema de Anclaje

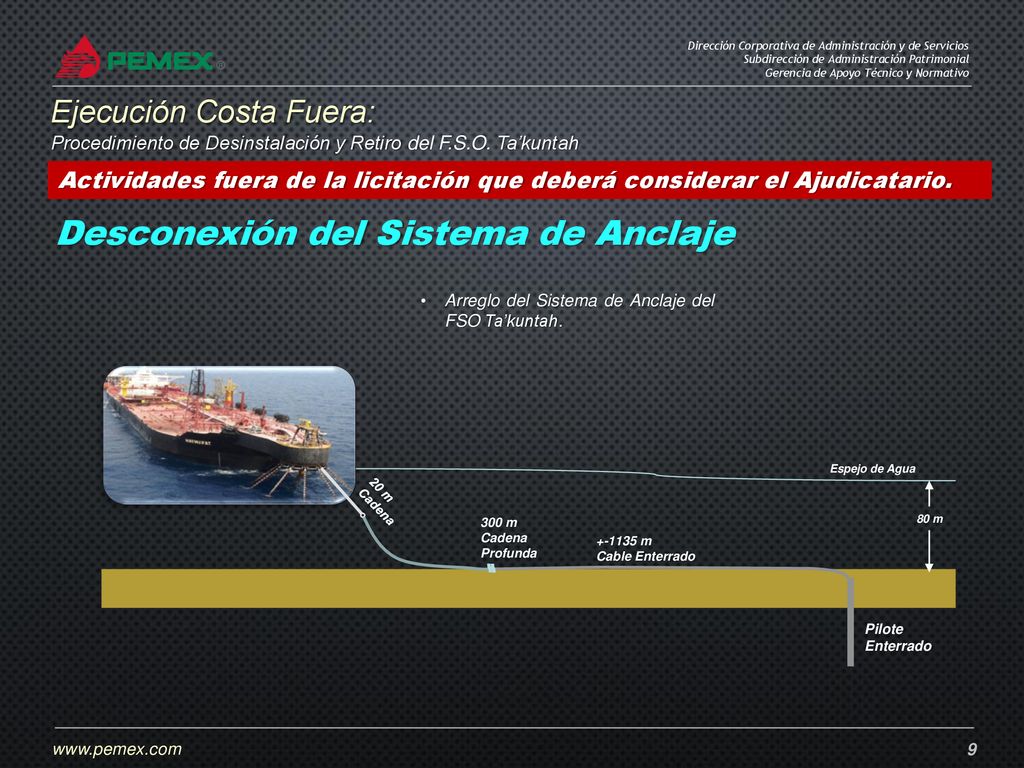

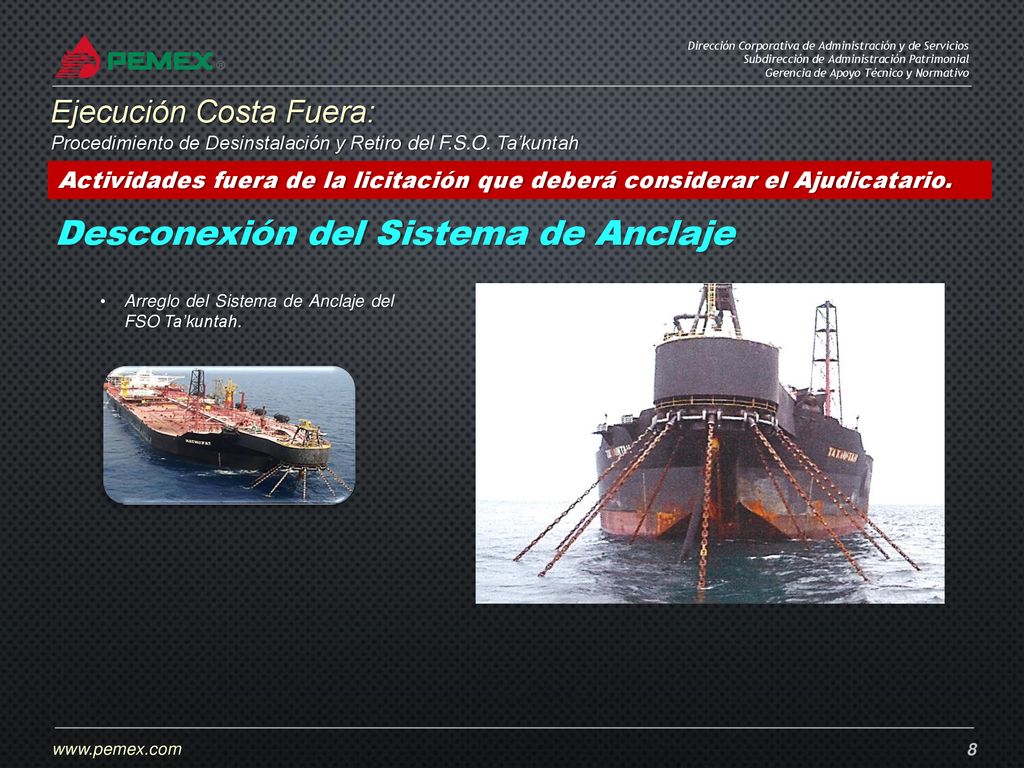

Ejecución Costa Fuera: Procedimiento de Desinstalación y Retiro del F.S.O. Ta’kuntah Actividades fuera de la licitación que deberá considerar el Ajudicatario. Desconexión del Sistema de Anclaje Arreglo del Sistema de Anclaje del FSO Ta’kuntah.

9 Desconexión del Sistema de Anclaje
Ejecución Costa Fuera: Procedimiento de Desinstalación y Retiro del F.S.O. Ta’kuntah Actividades fuera de la licitación que deberá considerar el Ajudicatario. Desconexión del Sistema de Anclaje Arreglo del Sistema de Anclaje del FSO Ta’kuntah. Espejo de Agua 20 m Cadena 300 m Cadena Profunda 80 m m Cable Enterrado Pilote Enterrado

10 Desconexión del Sistema de Anclaje

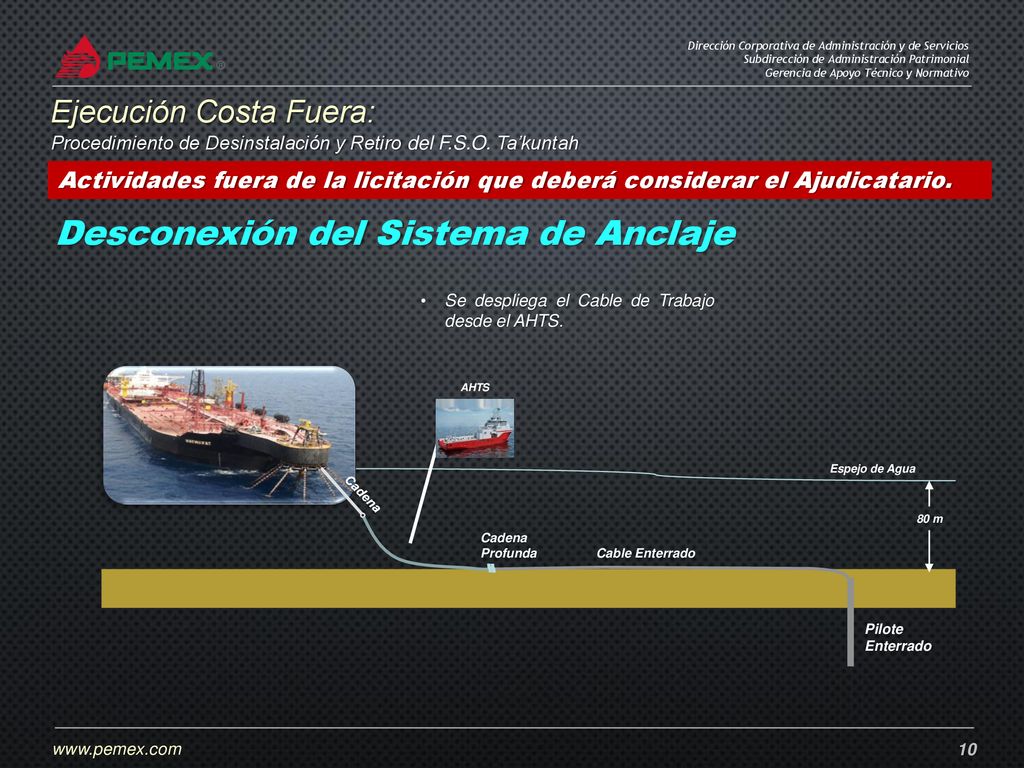

Ejecución Costa Fuera: Procedimiento de Desinstalación y Retiro del F.S.O. Ta’kuntah Actividades fuera de la licitación que deberá considerar el Ajudicatario. Desconexión del Sistema de Anclaje Se despliega el Cable de Trabajo desde el AHTS. AHTS Espejo de Agua Cadena 80 m Cadena Profunda Cable Enterrado Pilote Enterrado

11 Desconexión del Sistema de Anclaje

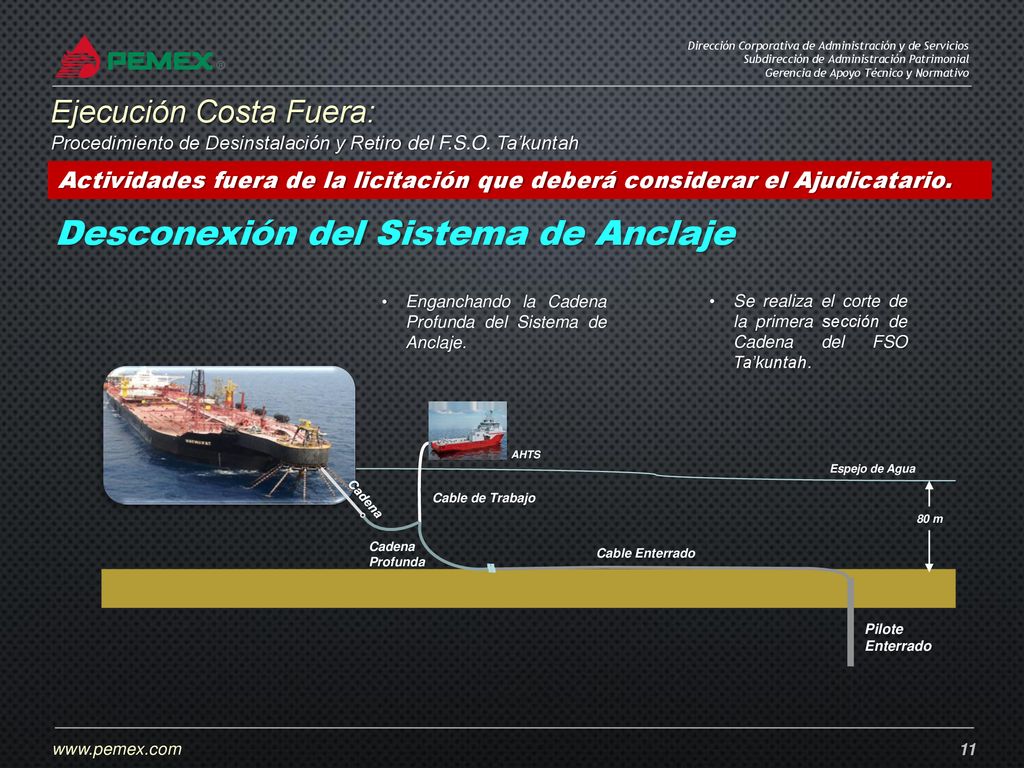

Ejecución Costa Fuera: Procedimiento de Desinstalación y Retiro del F.S.O. Ta’kuntah Actividades fuera de la licitación que deberá considerar el Ajudicatario. Desconexión del Sistema de Anclaje Enganchando la Cadena Profunda del Sistema de Anclaje. Se realiza el corte de la primera sección de Cadena del FSO Ta’kuntah. AHTS Espejo de Agua Cadena Cable de Trabajo 80 m Cadena Profunda Cable Enterrado Pilote Enterrado

12 Desconexión del Sistema de Anclaje

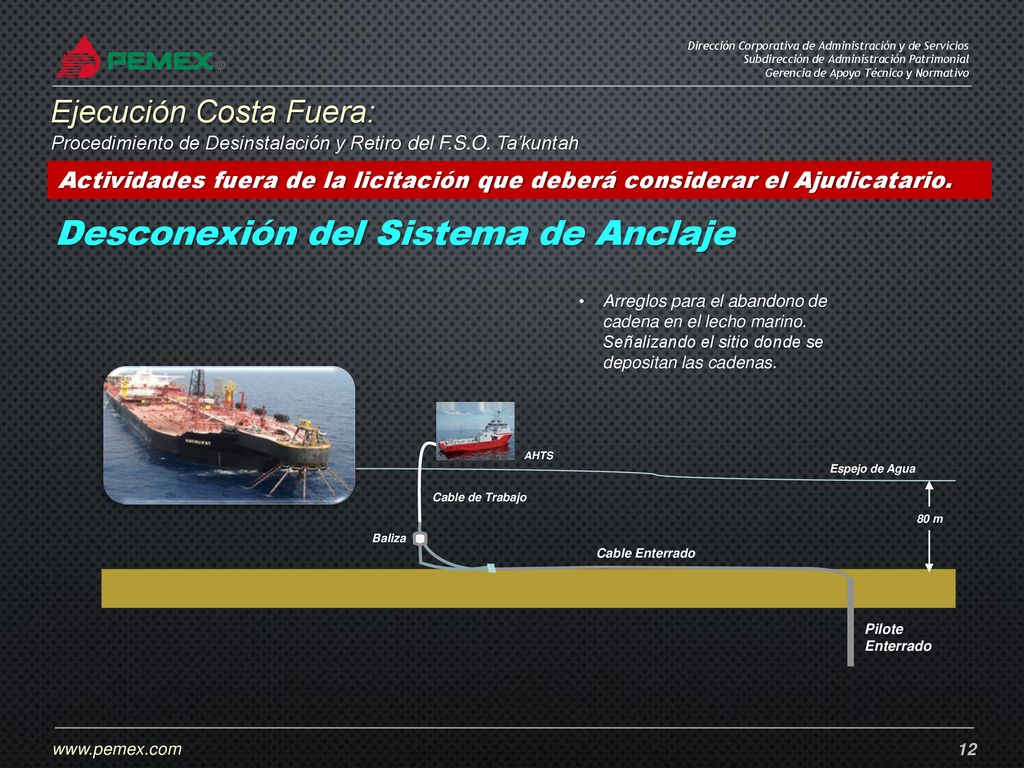

Ejecución Costa Fuera: Procedimiento de Desinstalación y Retiro del F.S.O. Ta’kuntah Actividades fuera de la licitación que deberá considerar el Ajudicatario. Desconexión del Sistema de Anclaje Arreglos para el abandono de cadena en el lecho marino. Señalizando el sitio donde se depositan las cadenas. AHTS Espejo de Agua Cable de Trabajo 80 m Baliza Cable Enterrado Pilote Enterrado

13 Desconexión del Sistema de Amarre

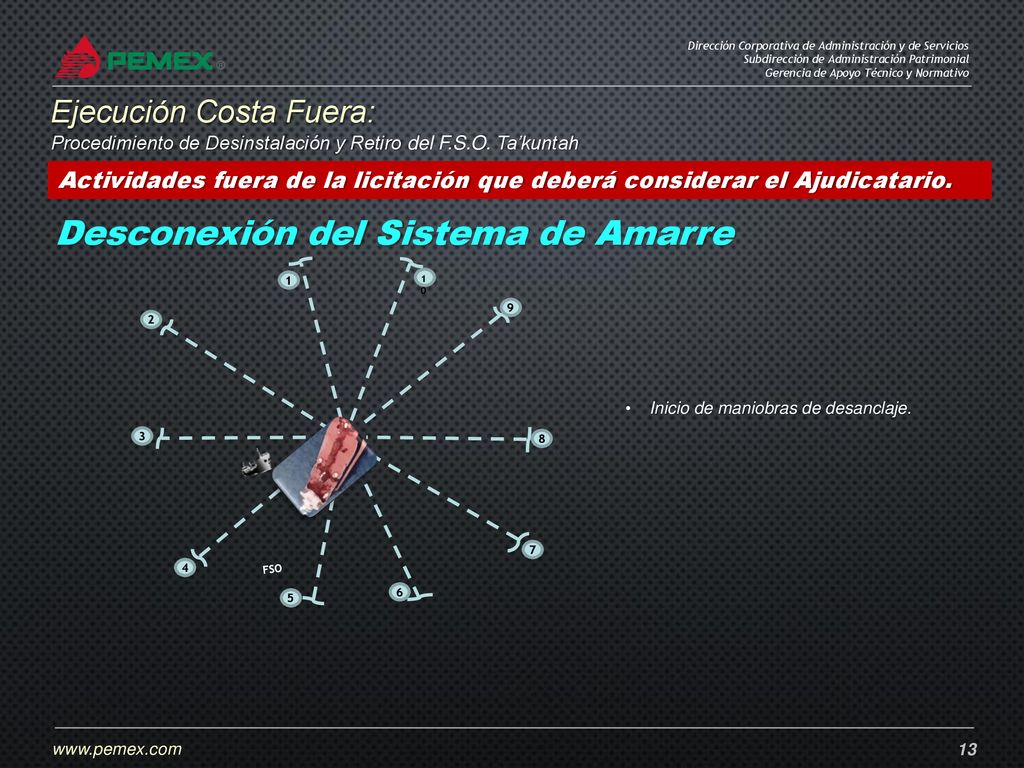

Ejecución Costa Fuera: Procedimiento de Desinstalación y Retiro del F.S.O. Ta’kuntah Actividades fuera de la licitación que deberá considerar el Ajudicatario. Desconexión del Sistema de Amarre 1 10 9 2 Inicio de maniobras de desanclaje. 3 8 7 4 FSO 6 5

14 Desconexión del Sistema de Amarre

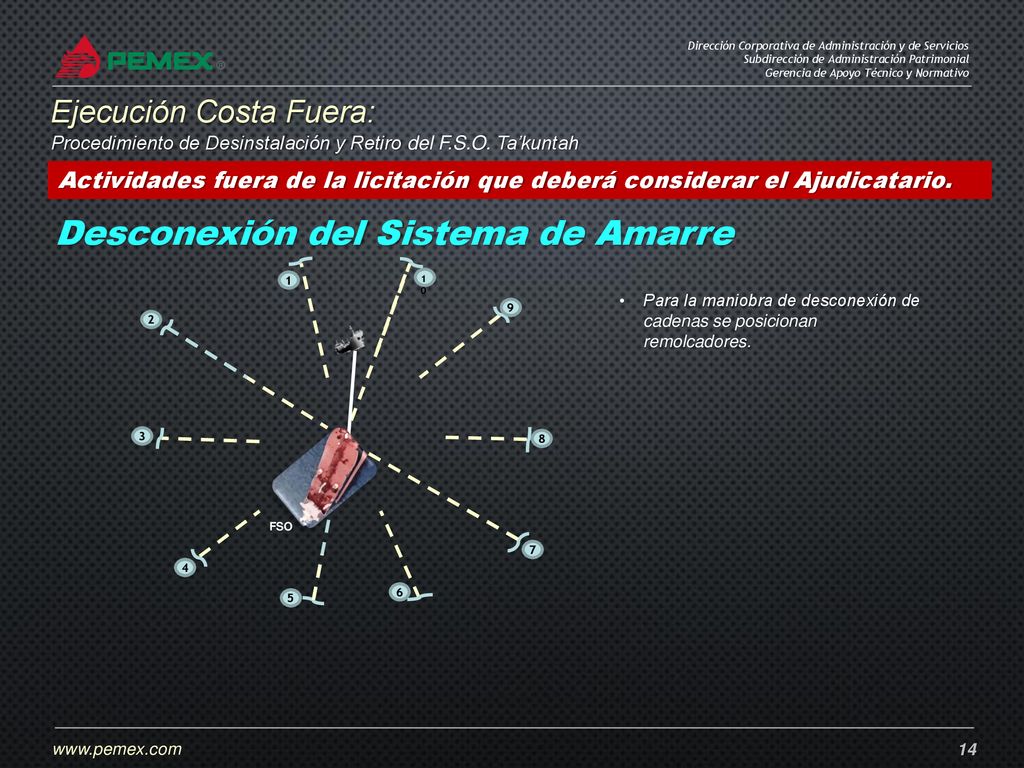

Ejecución Costa Fuera: Procedimiento de Desinstalación y Retiro del F.S.O. Ta’kuntah Actividades fuera de la licitación que deberá considerar el Ajudicatario. Desconexión del Sistema de Amarre 1 10 Para la maniobra de desconexión de cadenas se posicionan remolcadores. 9 2 3 8 FSO 7 4 6 5
