1 Transferencias de energía
U.2 La corriente eléctrica Fuerza electromotriz de un generador

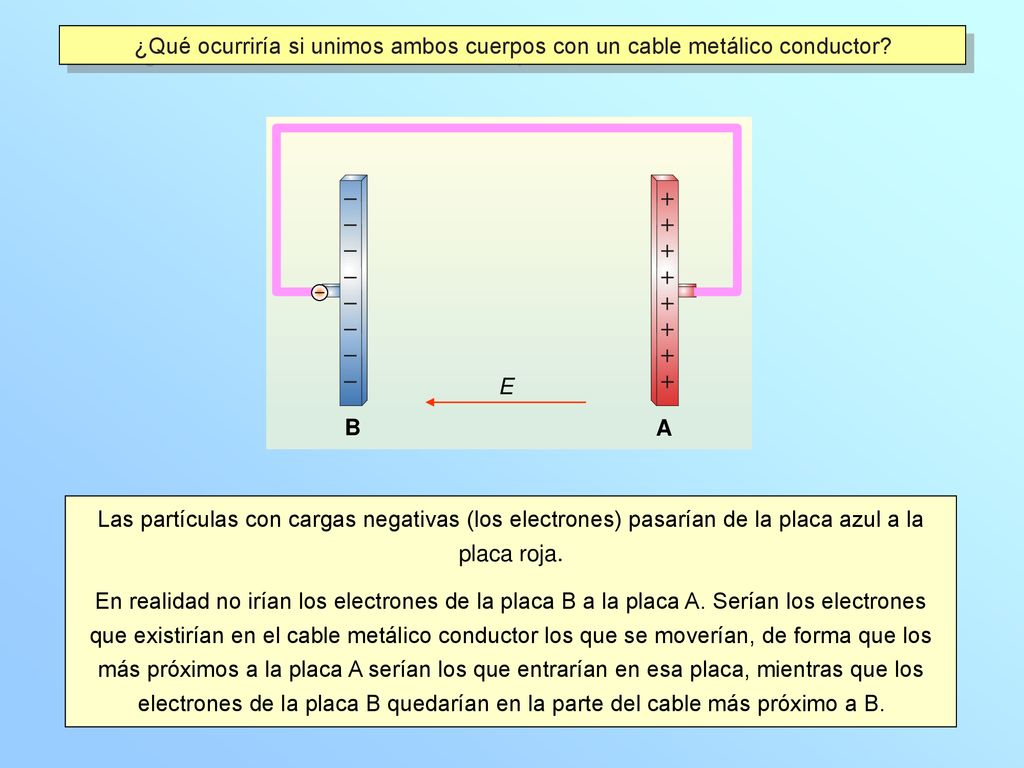

2 ¿Qué ocurriría si unimos ambos cuerpos con un cable metálico conductor?
Las partículas con cargas negativas (los electrones) pasarían de la placa azul a la placa roja. En realidad no irían los electrones de la placa B a la placa A. Serían los electrones que existirían en el cable metálico conductor los que se moverían, de forma que los más próximos a la placa A serían los que entrarían en esa placa, mientras que los electrones de la placa B quedarían en la parte del cable más próximo a B.

3 Fnc fuerza de origen no culombiano, que hace la mano sobre la carga.
¿Cómo podríamos conseguir que el flujo de cargas negativas de la placa azul a la placa roja se mantuviese de manera continua? B A E Fnc Fc Los electrones deberían pasar de la placa roja (A) a la placa azul (B). Esos electrones estarían sometidos a una fuerza eléctrica que dificultaría el paso de A hasta B. Fc = q E Para conseguirlo, es necesario una fuerza exterior, de origen no eléctrico, que empuje el electrón en el sentido adecuado. Fnc fuerza de origen no culombiano, que hace la mano sobre la carga.

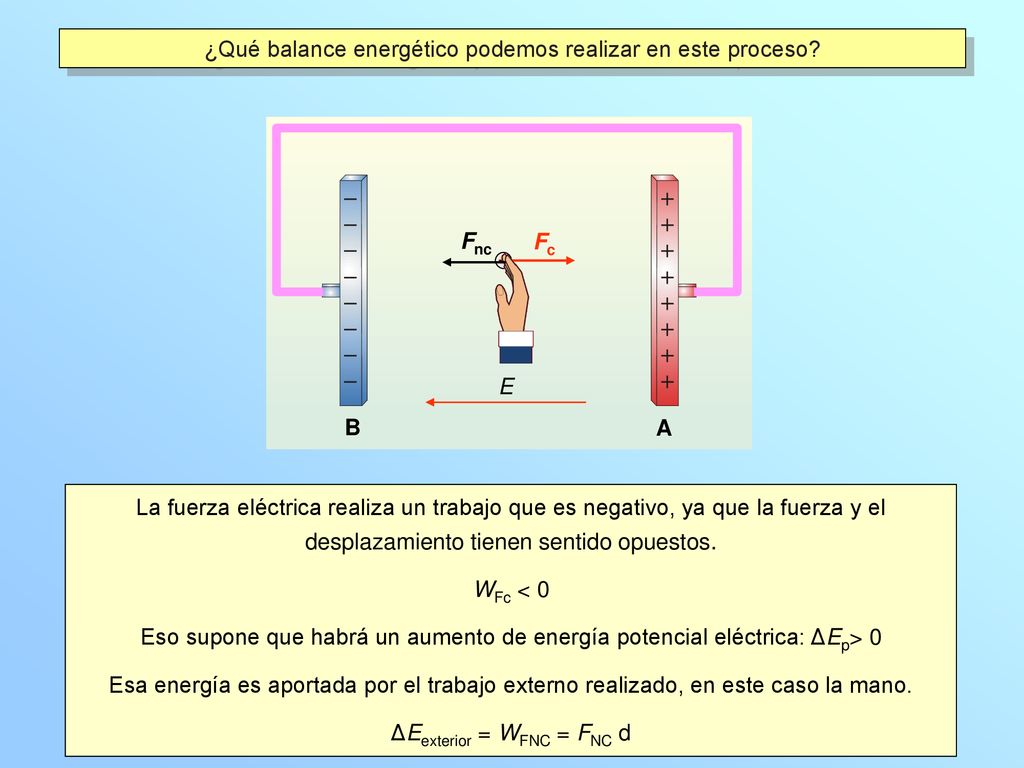

4 ¿Qué balance energético podemos realizar en este proceso?
Fc Fnc La fuerza eléctrica realiza un trabajo que es negativo, ya que la fuerza y el desplazamiento tienen sentido opuestos. WFc < 0 Eso supone que habrá un aumento de energía potencial eléctrica: ΔEp> 0 Esa energía es aportada por el trabajo externo realizado, en este caso la mano. ΔEexterior = WFNC = FNC d

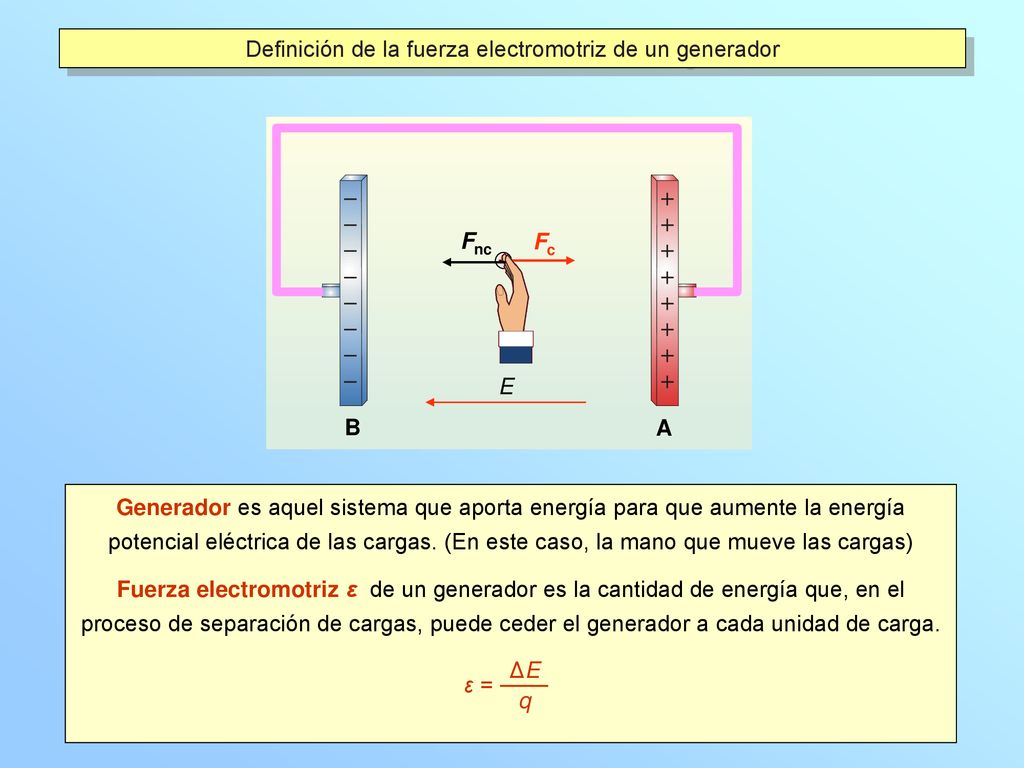

5 Definición de la fuerza electromotriz de un generador
B A E Fc Fnc Generador es aquel sistema que aporta energía para que aumente la energía potencial eléctrica de las cargas. (En este caso, la mano que mueve las cargas) Fuerza electromotriz ε de un generador es la cantidad de energía que, en el proceso de separación de cargas, puede ceder el generador a cada unidad de carga. ΔE ε = ─── q

6 Análisis energético de un circuito simple: una bombilla y una pila.
Fnc Fc Reacciones químicas La pila (el generador) aumenta la energía potencial de los electrones a costa de disminuir su energía interna. En las reacciones químicas desaparecen las sustancias que tienen más energía interna y aparecen otras con menos energía interna. En la bombilla disminuye la energía de los electrones y aumenta la energía interna de la bombilla, que se puede ceder al exterior como luz.
