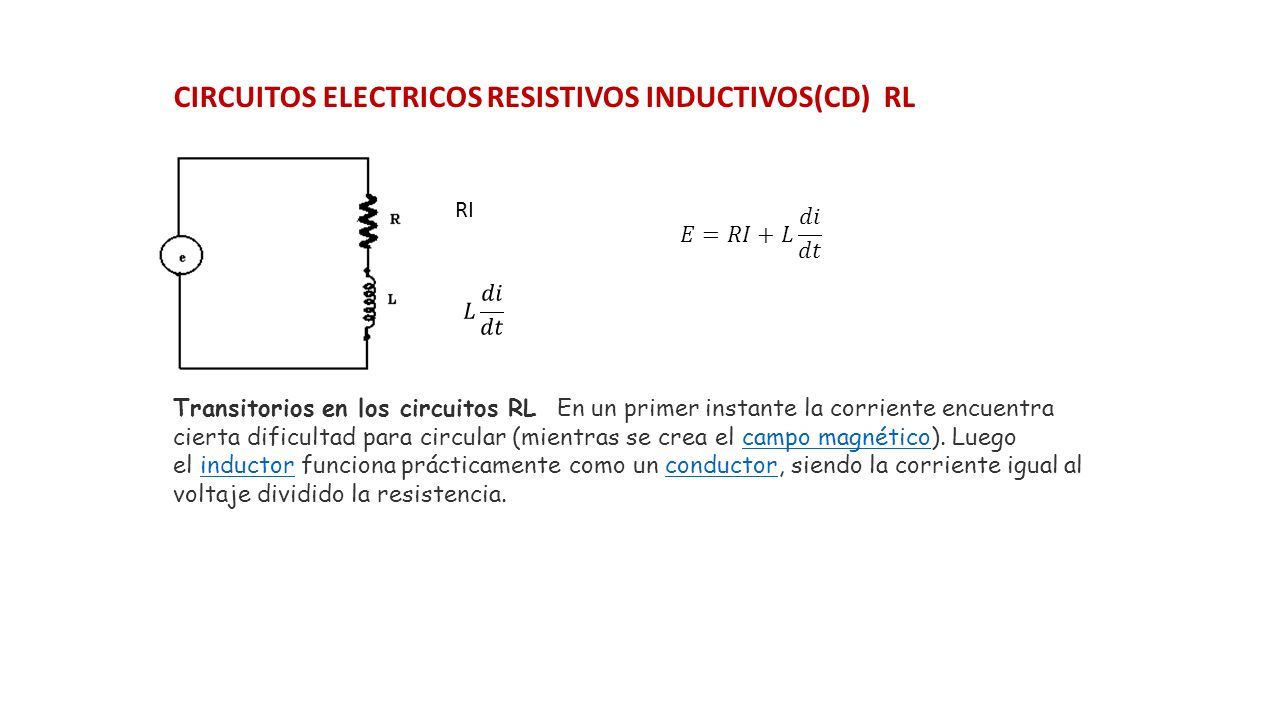

1 CIRCUITOS ELECTRICOS RESISTIVOS INDUCTIVOS(CD) RL Transitorios en los circuitos RL En un primer instante la corriente encuentra cierta dificultad para circular (mientras se crea el campo magnético). Luego el inductor funciona prácticamente como un conductor, siendo la corriente igual al voltaje dividido la resistencia.campo magnéticoinductorconductor

2 La constante de tiempo se calcula como: La constante de tiempo también se mide en segundos. Al igual que en los circuitos capacitivos la corriente final se establece luego de 5 constantes de tiempo. En corriente continua, una vez establecido el régimen permanente, el inductor se comporta de manera similar a un conductor en cuanto a sus propiedades resistivas. Al desconectar la alimentación, el campo magnético se autoinduce en el inductor generando una corriente autoinducida.corriente continua

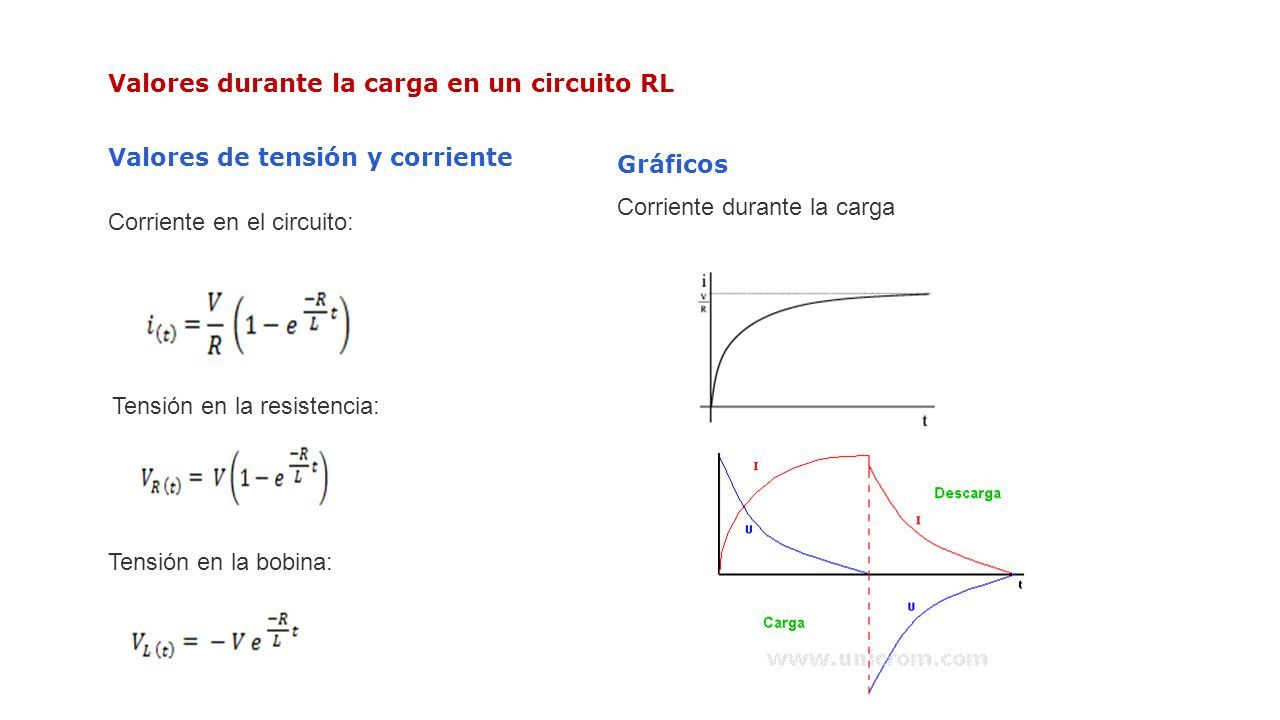

3 Valores durante la carga en un circuito RL Valores de tensión y corriente Corriente en el circuito: Tensión en la resistencia: Tensión en la bobina: Gráficos Corriente durante la carga

4 Valores durante la descarga en un circuito RL Valores de tensión y corriente Corriente en el circuito: Tensión en la resistencia: Tensión en la bobina: Gráficos Corriente durante la descarga

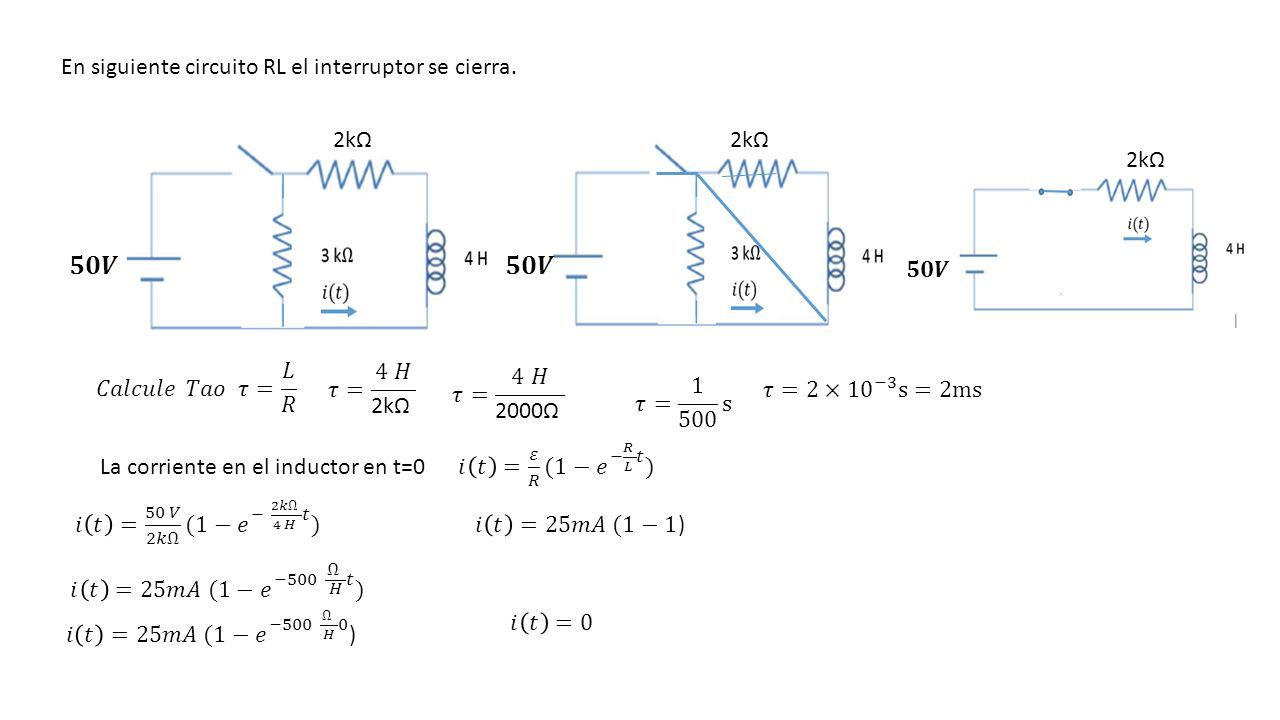

5 En siguiente circuito RL el interruptor se cierra. 2kΩ

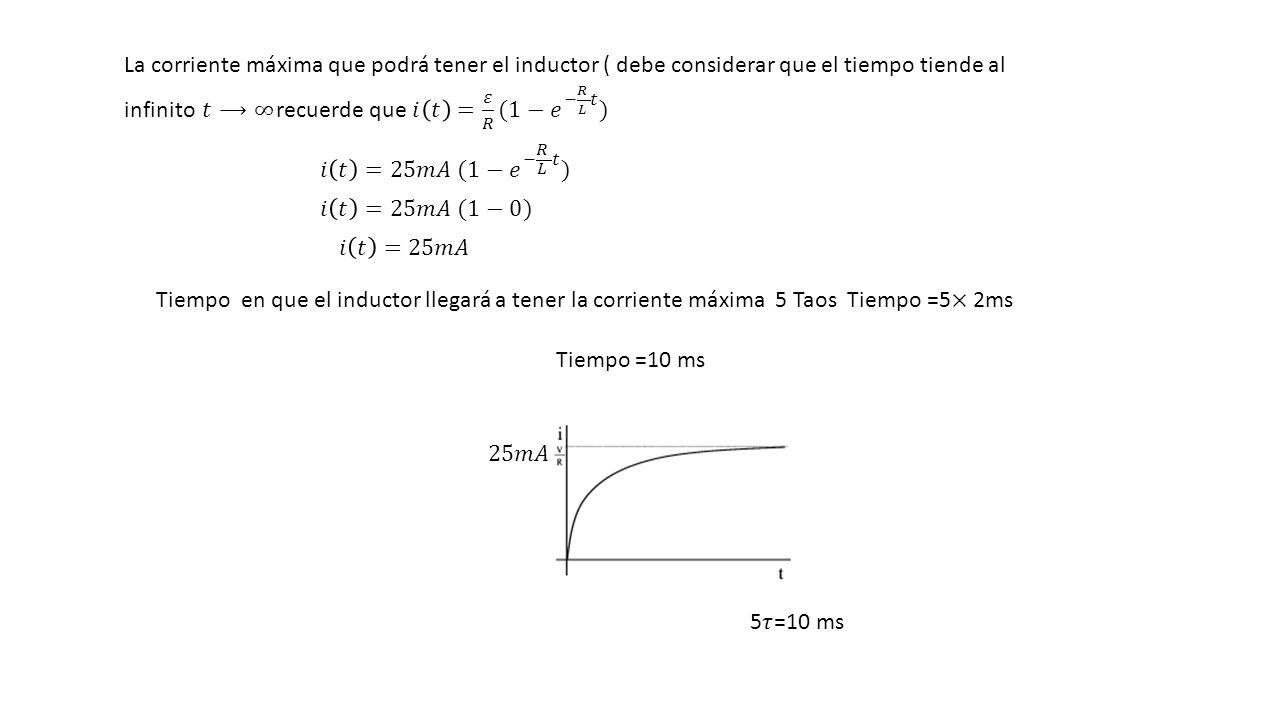

6 Tiempo =10 ms

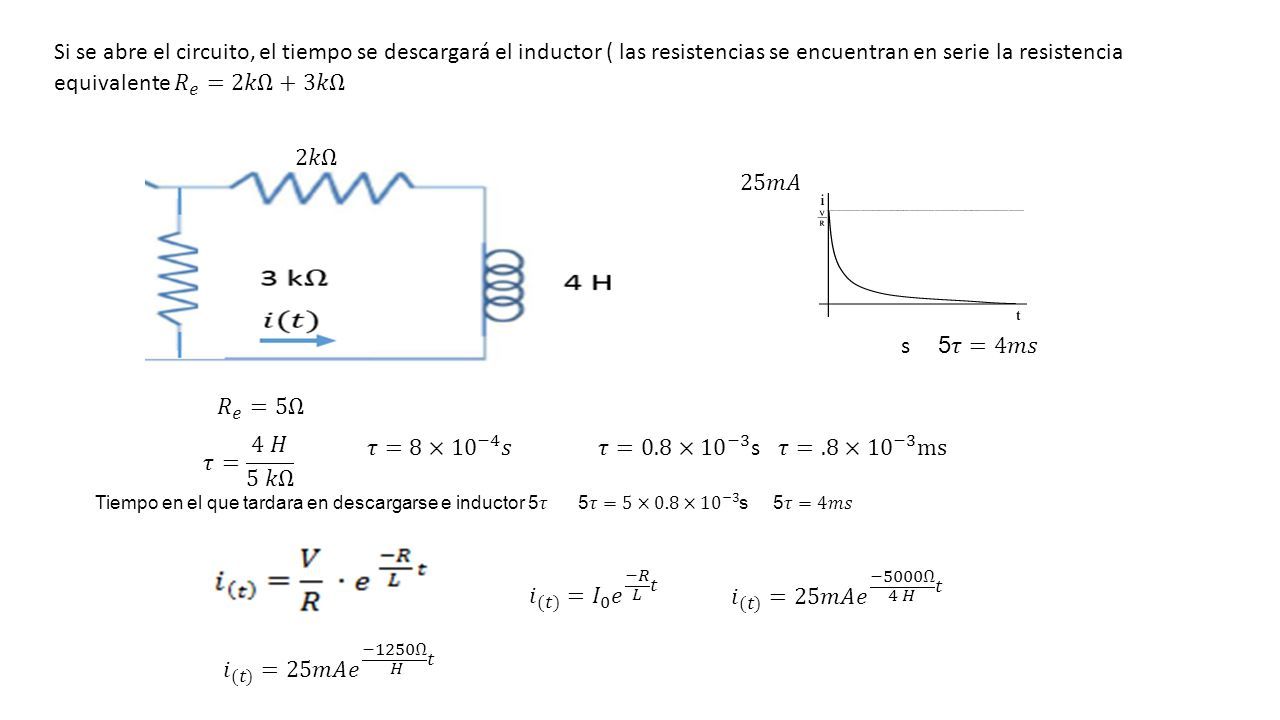

7
