UNIVERSIDAD NACIONAL DE INGENIERÍA FACULTAD DE INGENIERÍA QUÍMICA Y TEXTIL CONTROLES ELÉCTRICOS y AUTOMATIZACIÓN INTRODUCCIÓN A LA AUTOMATIZACIÓN Ing. JORGE COSCO GRIMANEY

2

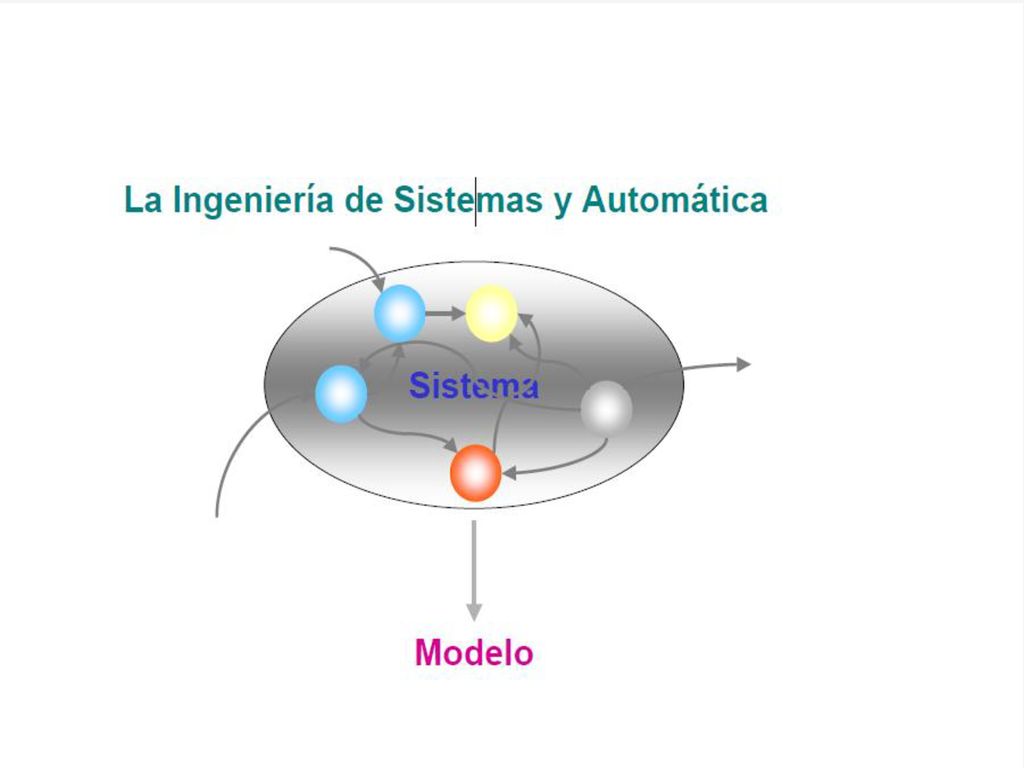

3

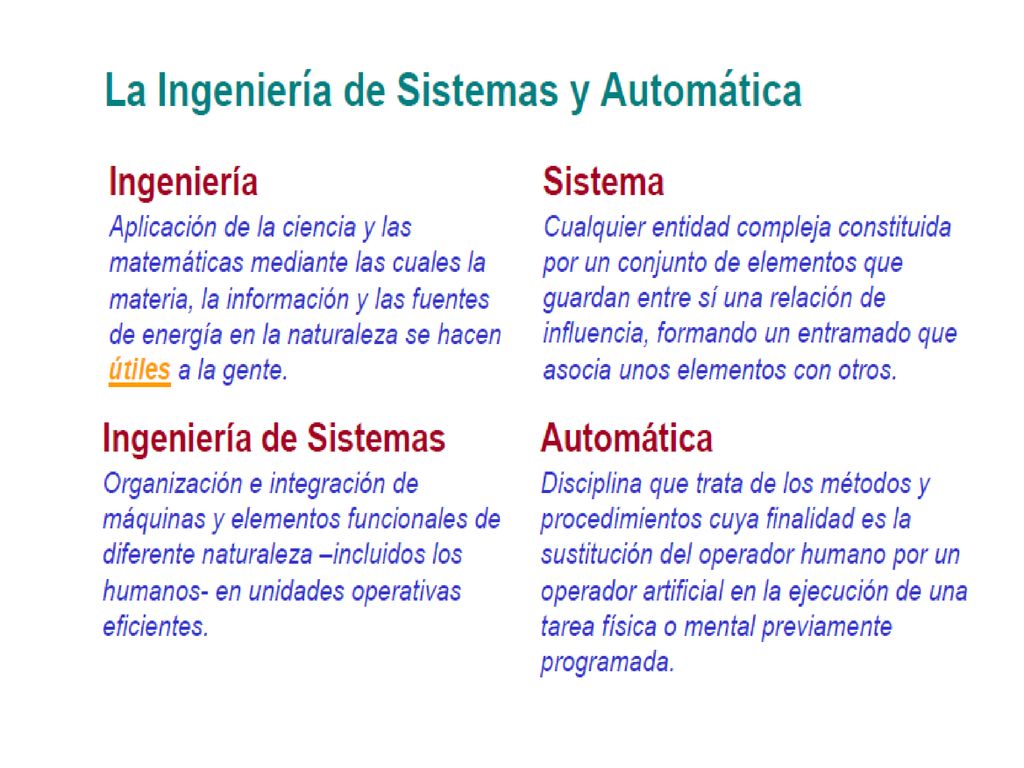

4

5

6 SISTEMAS AUTOMATIMATICOS
27/11/2018 SISTEMAS AUTOMATIMATICOS La automatización es un sistema donde se transfieren tareas de producción realizadas habitualmente por operadores humanos a un conjunto de elementos tecnológicos. Mejorar la productividad de la empresa, reduciendo los costos de producción y mejorando la calidad de la misma. Mejorar la disponibilidad de los producto, pudiendo proveer las cantidades necesarias en el momento preciso. Mejorar las condiciones de trabajo del personal, suprimiendo los trabajos penosos e incrementando la seguridad. Simplificación de las labores de mantenimiento. Realizar las operaciones imposibles de controlar intelectual o manualmente. Integrar la gestión y producción.

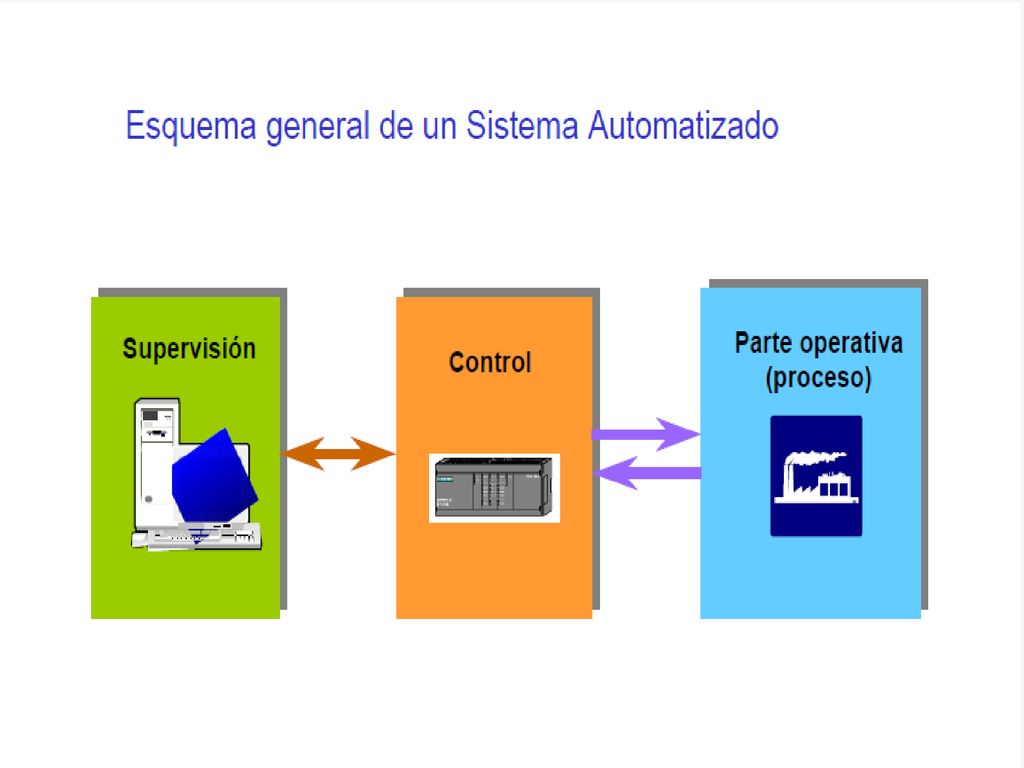

7

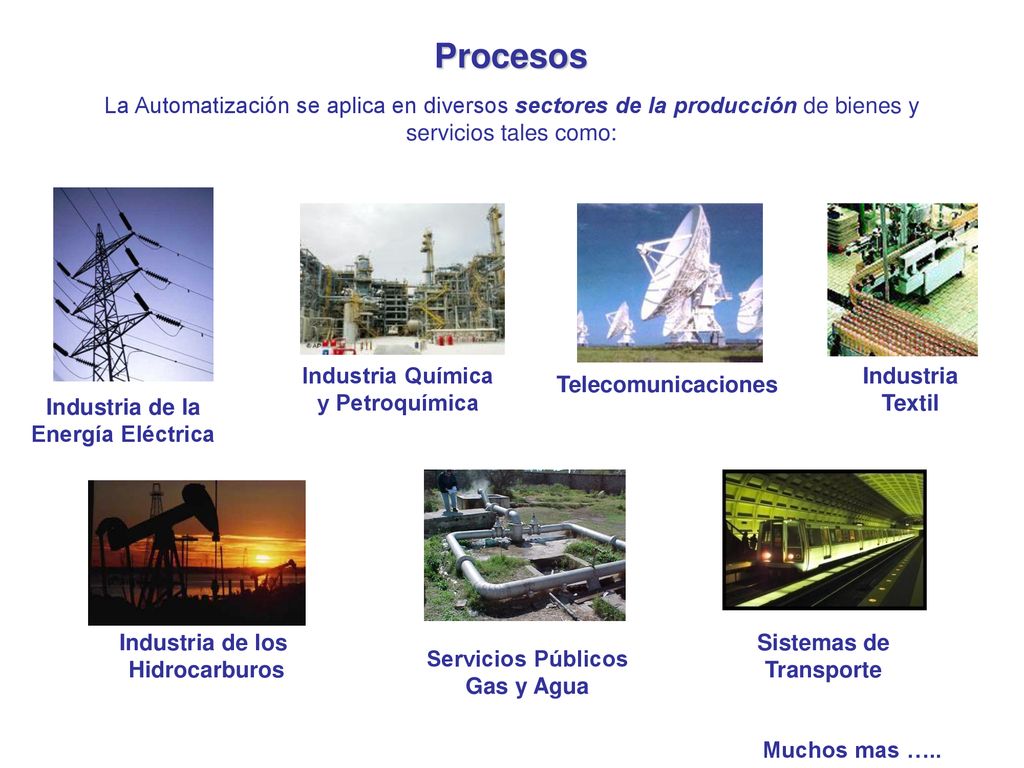

8 Procesos La Automatización se aplica en diversos sectores de la producción de bienes y servicios tales como: Industria Química y Petroquímica Industria Textil Telecomunicaciones Industria de la Energía Eléctrica Industria de los Hidrocarburos Sistemas de Transporte Servicios Públicos Gas y Agua Muchos mas …..

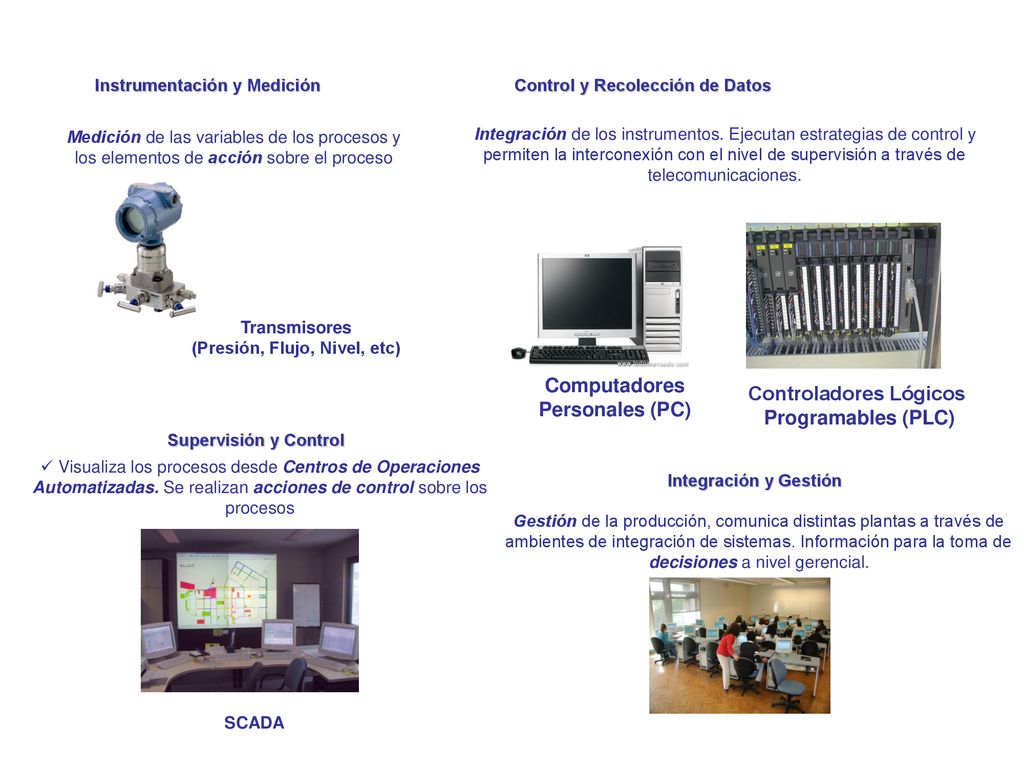

9 (Presión, Flujo, Nivel, etc) Controladores Lógicos
Instrumentación y Medición Control y Recolección de Datos Medición de las variables de los procesos y los elementos de acción sobre el proceso Integración de los instrumentos. Ejecutan estrategias de control y permiten la interconexión con el nivel de supervisión a través de telecomunicaciones. Transmisores (Presión, Flujo, Nivel, etc) Computadores Personales (PC) Controladores Lógicos Programables (PLC) Supervisión y Control Visualiza los procesos desde Centros de Operaciones Automatizadas. Se realizan acciones de control sobre los procesos Integración y Gestión Gestión de la producción, comunica distintas plantas a través de ambientes de integración de sistemas. Información para la toma de decisiones a nivel gerencial. SCADA

10

11 Ingeniería Computación Ingeniería Industrial

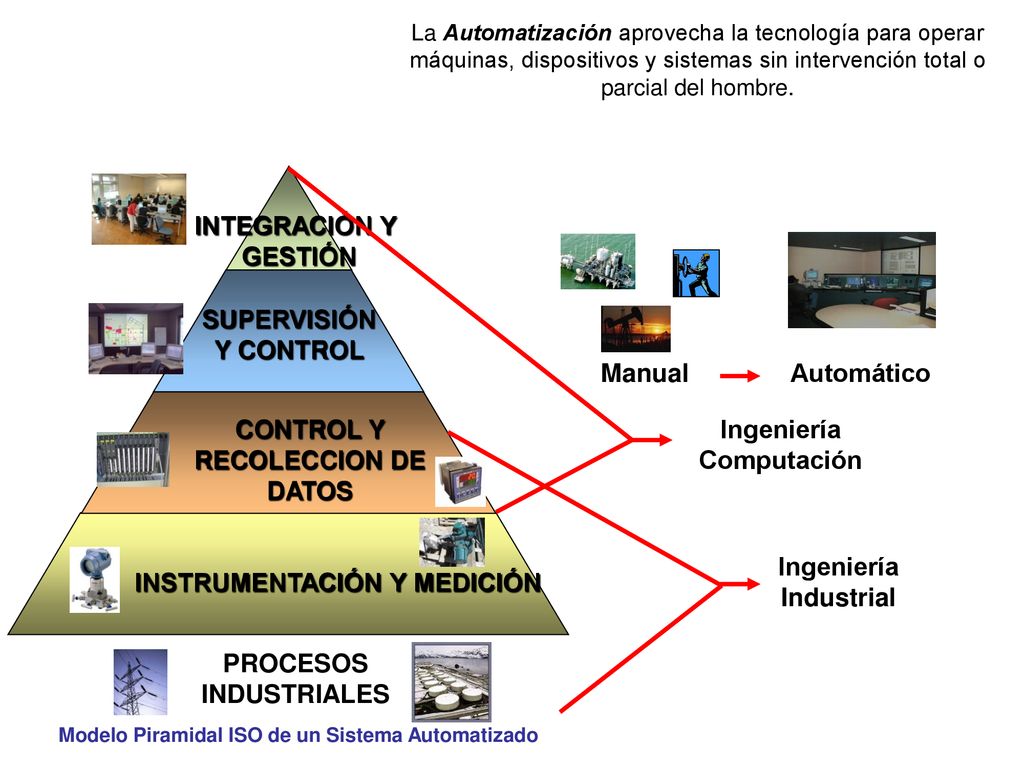

La Automatización aprovecha la tecnología para operar máquinas, dispositivos y sistemas sin intervención total o parcial del hombre. INTEGRACIÓN Y GESTIÓN SUPERVISIÓN Y CONTROL Manual Automático CONTROL Y RECOLECCION DE DATOS Ingeniería Computación Ingeniería Industrial INSTRUMENTACIÓN Y MEDICIÓN PROCESOS INDUSTRIALES Modelo Piramidal ISO de un Sistema Automatizado

12 Estrategias de Automatización

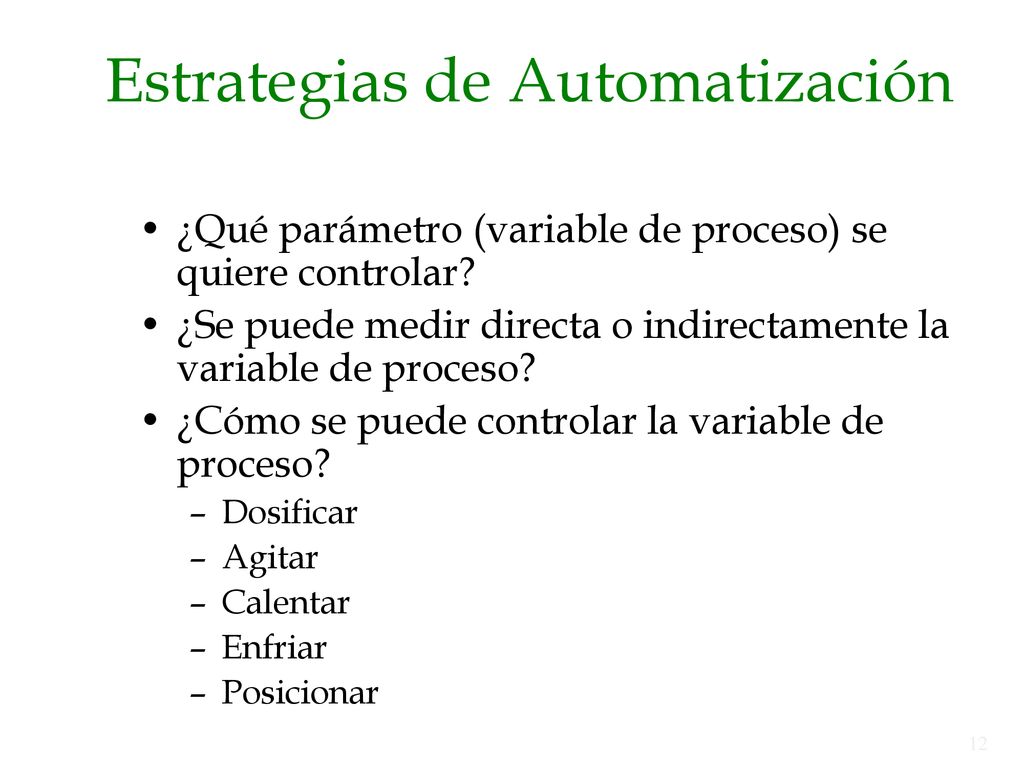

¿Qué parámetro (variable de proceso) se quiere controlar? ¿Se puede medir directa o indirectamente la variable de proceso? ¿Cómo se puede controlar la variable de proceso? Dosificar Agitar Calentar Enfriar Posicionar

13 Estrategia de Automatización
¿Se quiere controlar dentro de un rango o en un valor específico? ¿Se requiere observar el valor de la variable de proceso? ¿Qué tipo de sensor es adecuado para la aplicación específica?, ¿Se encuentra dentro de nuestro presupuesto? ¿Qué tipo de actuador es adecuado para la aplicación específica?, ¿Se encuentra dentro de nuestro presupuesto?

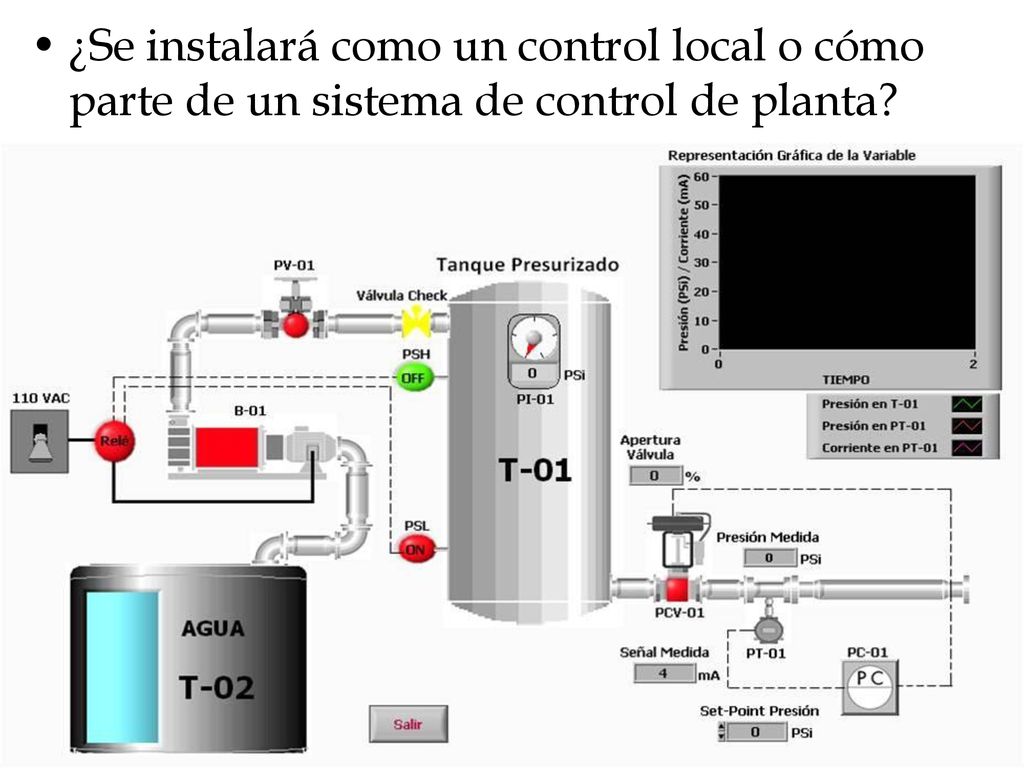

14 ¿Se instalará como un control local o cómo parte de un sistema de control de planta?

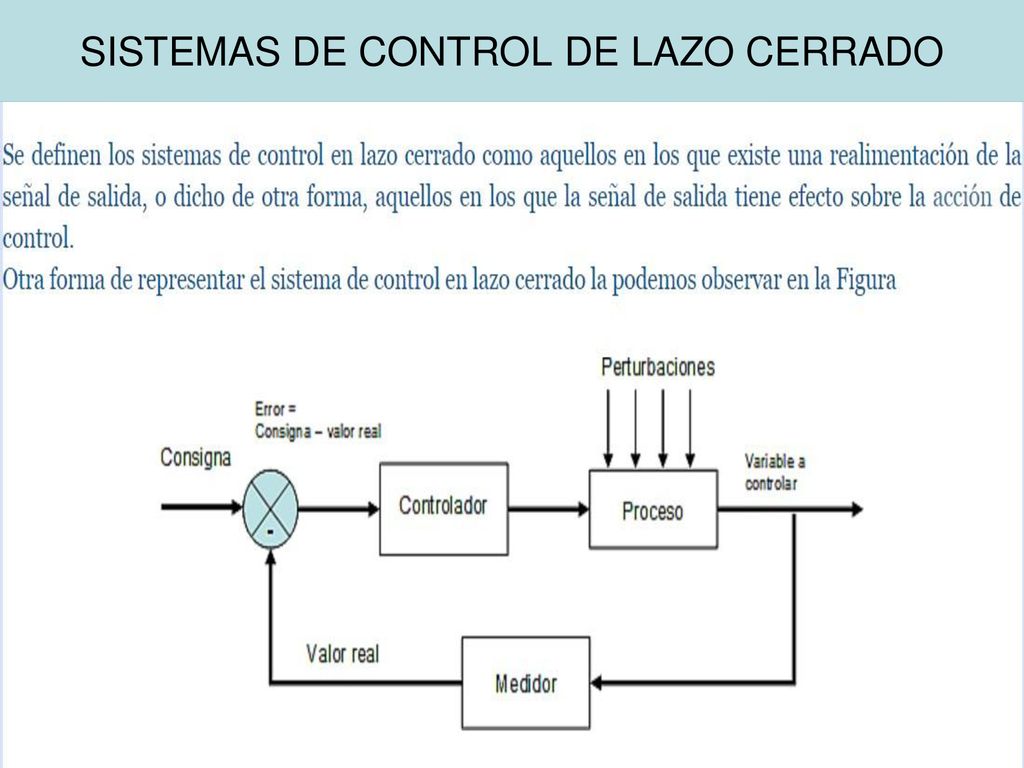

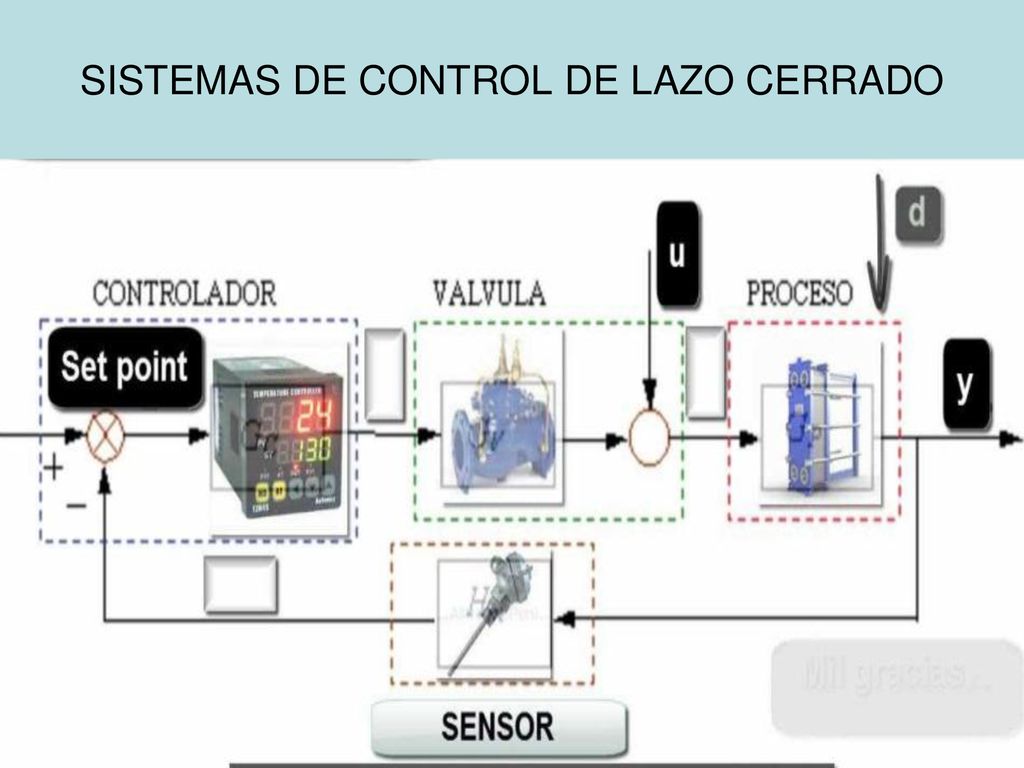

15 SISTEMAS DE CONTROL DE LAZO CERRADO

16

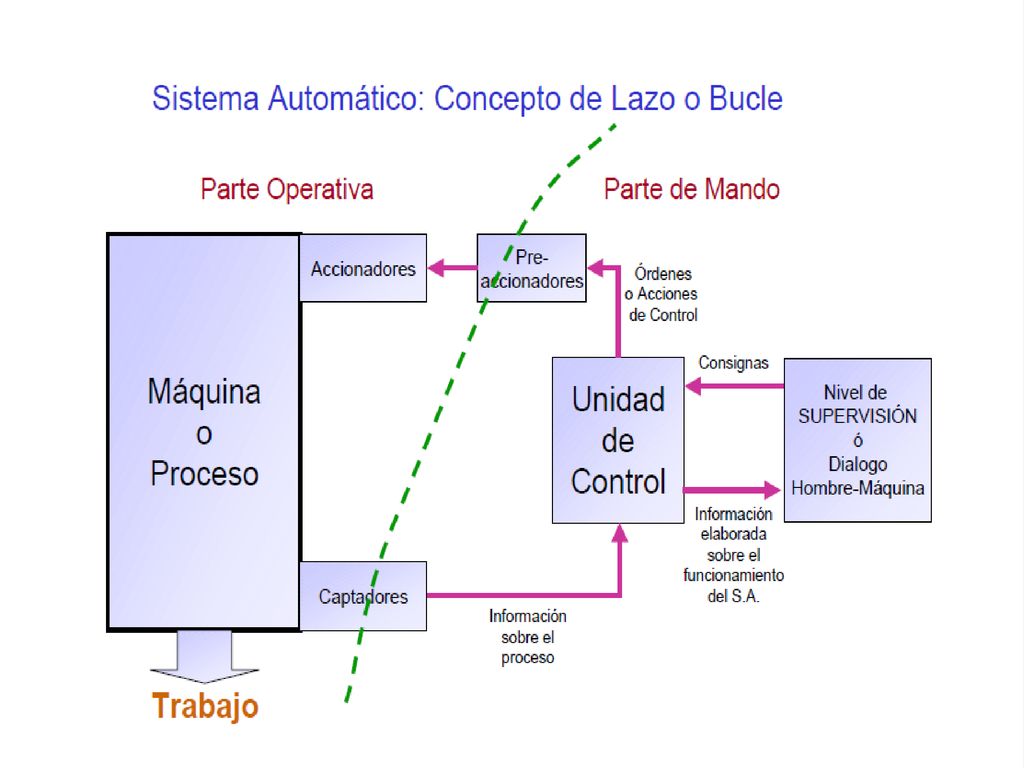

17

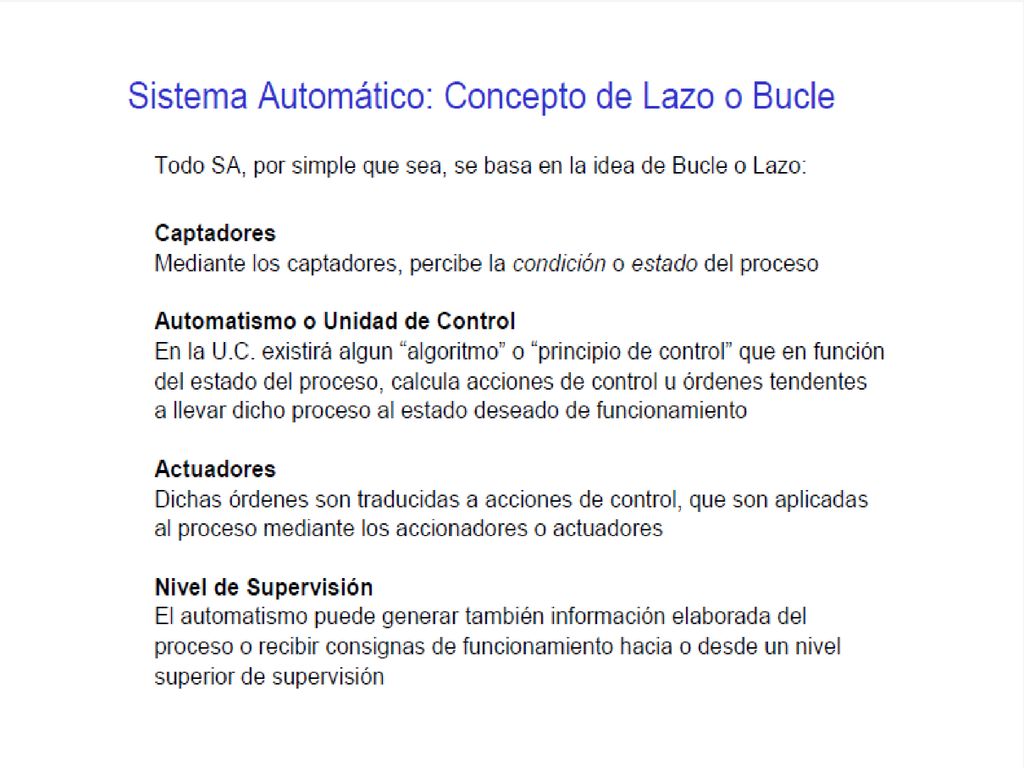

18

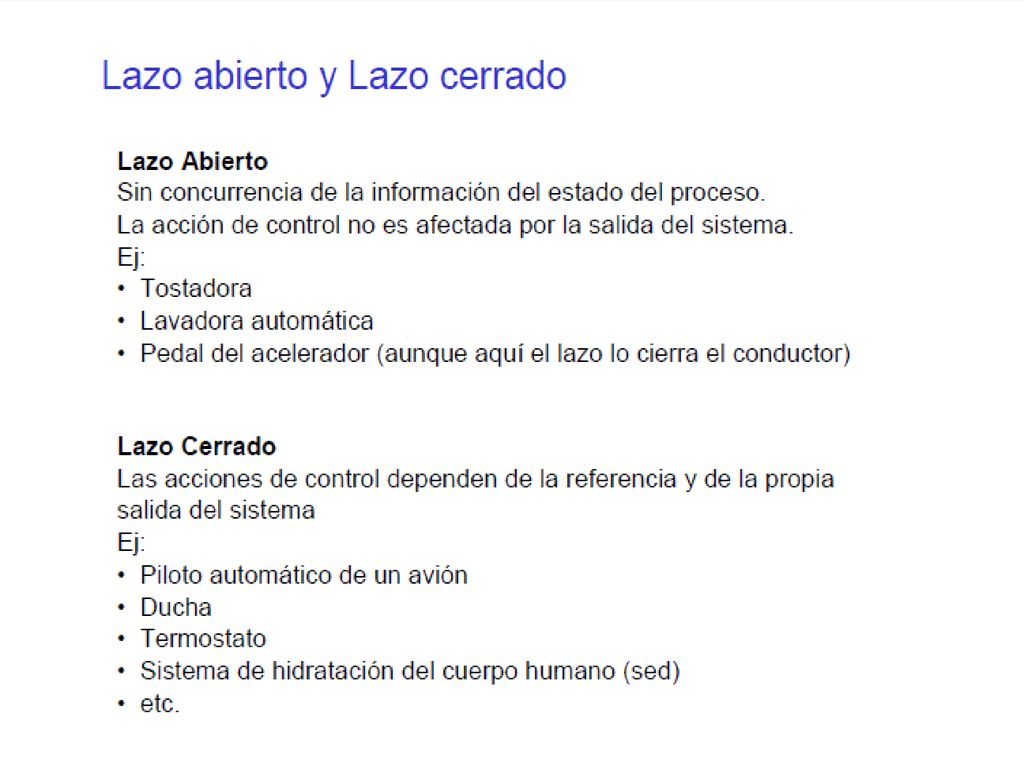

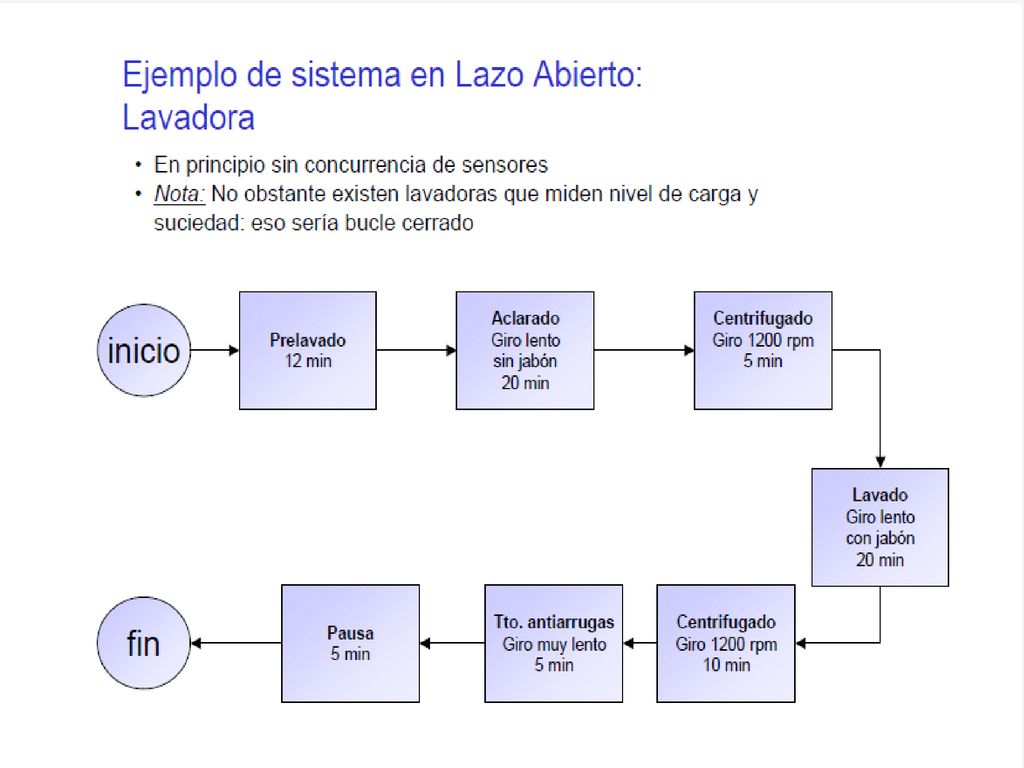

19

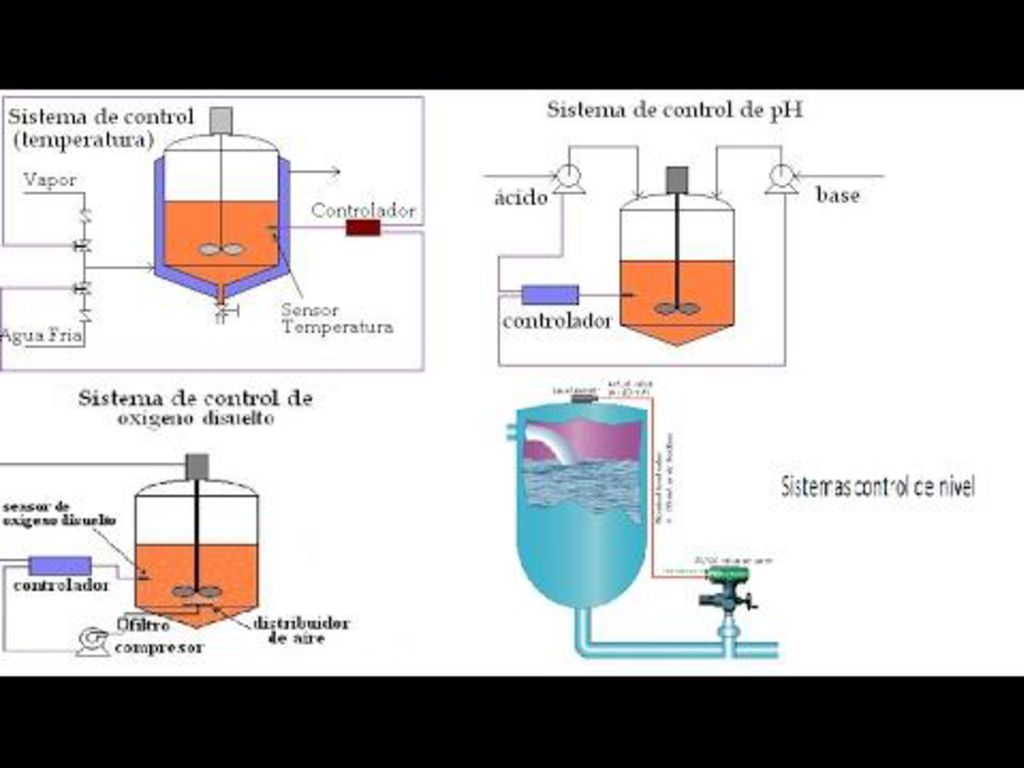

20

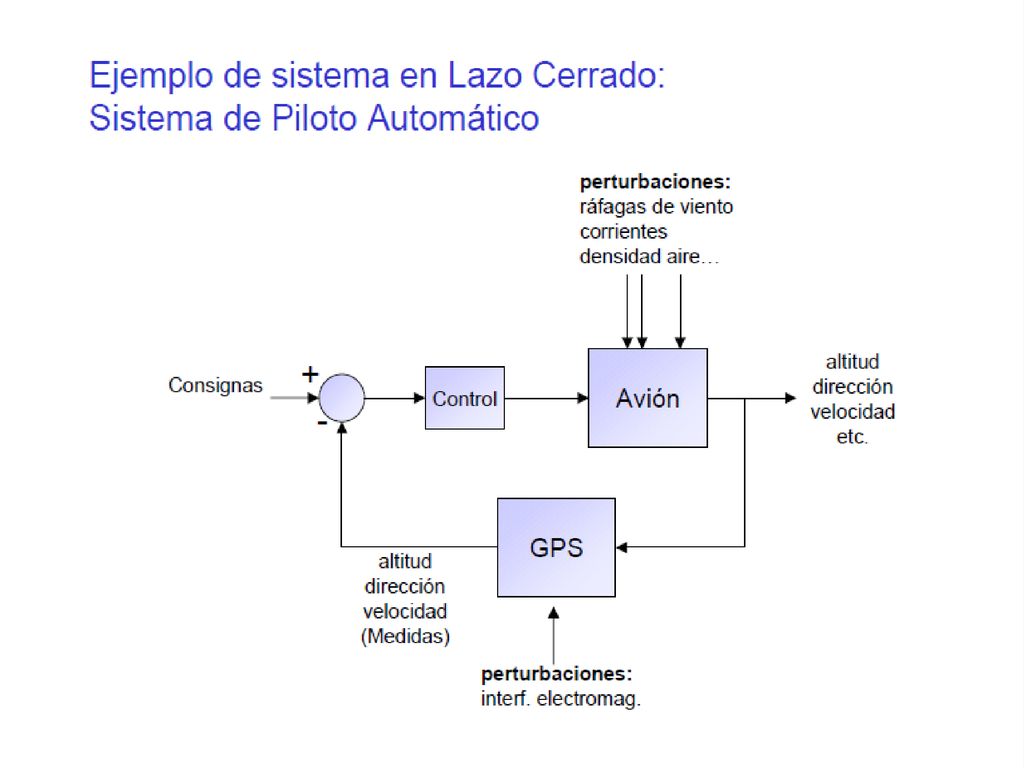

21

22 SISTEMAS DE CONTROL DE LAZO CERRADO

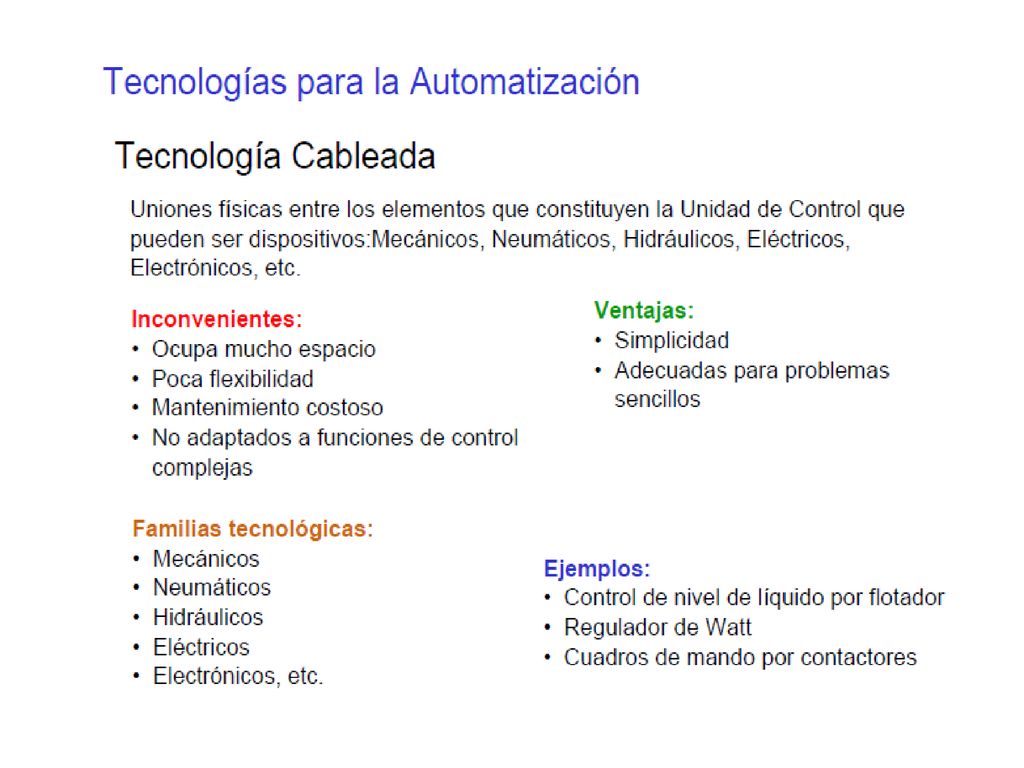

23

24

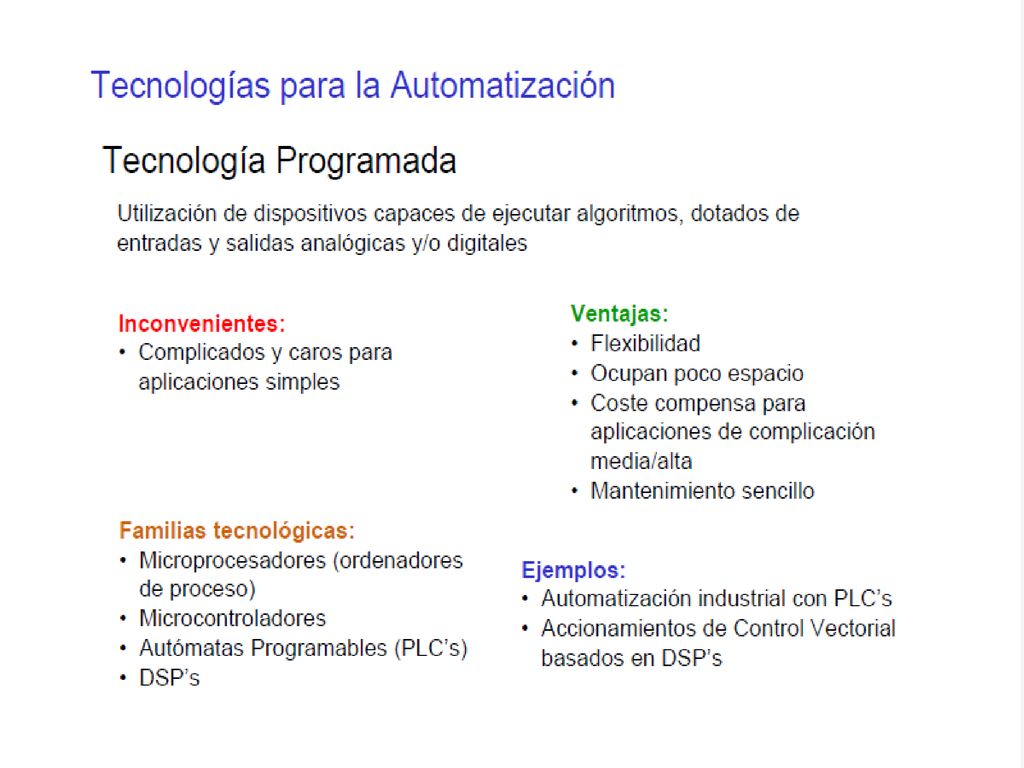

25 CONTROLADOR LOGICO PROGRAMABLE (PLC)
Es un equipo electrónico, basado en microprocesador, estructurado en una configuración modular, que puede programarse en un lenguaje no informático diseñado para controlar en tiempo real y en ambientes industriales procesos de evolución secuencial.

26 PLC como cerebro de un proceso. Sistema automatizado.

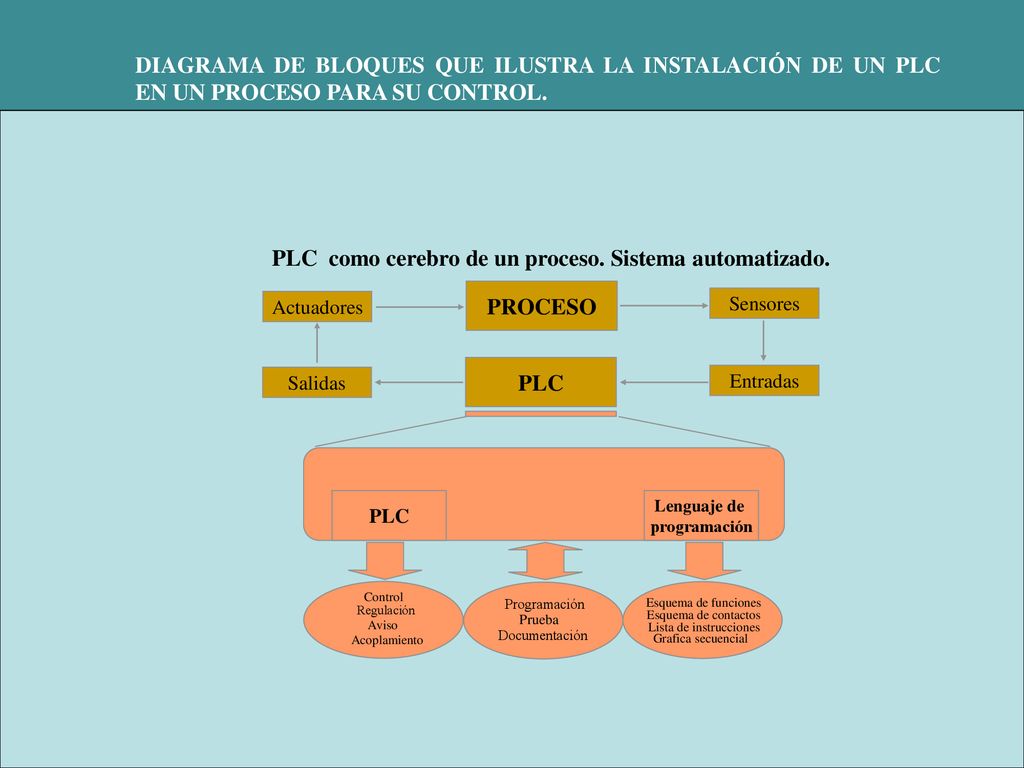

DIAGRAMA DE BLOQUES QUE ILUSTRA LA INSTALACIÓN DE UN PLC EN UN PROCESO PARA SU CONTROL. PLC como cerebro de un proceso. Sistema automatizado. Sensores Entradas Salidas Actuadores PROCESO PLC PLC Lenguaje de programación Programación Prueba Documentación Esquema de funciones Lista de instrucciones Esquema de contactos Grafica secuencial Control Regulación Aviso Acoplamiento

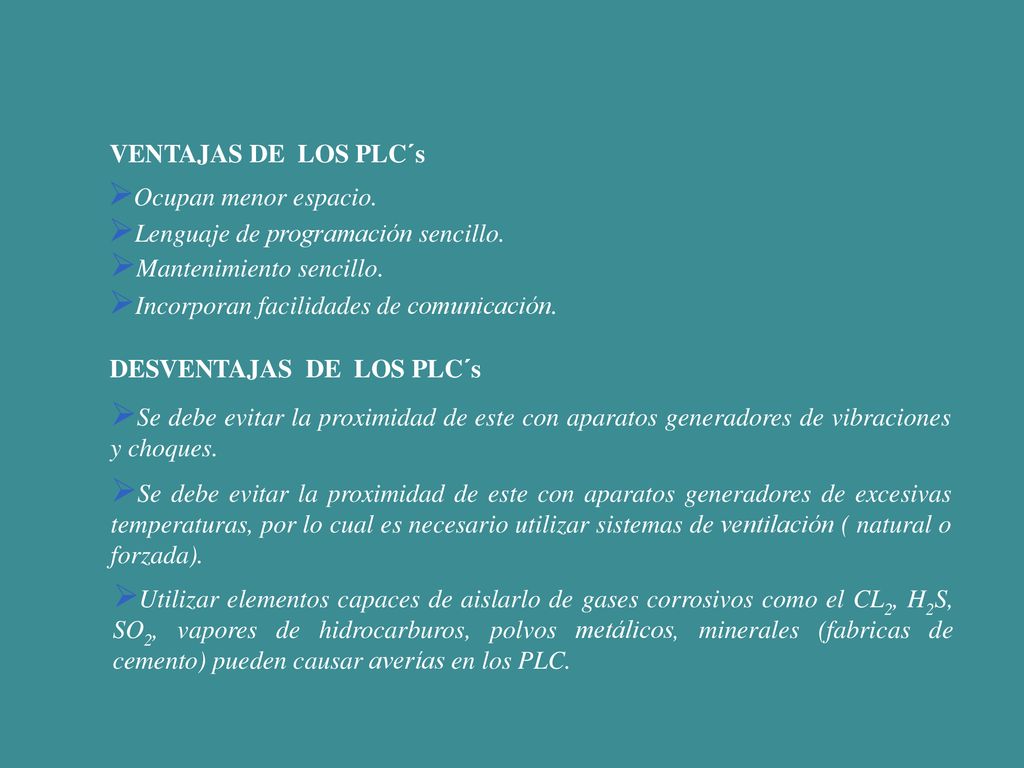

27 VENTAJAS DE LOS PLC´s DESVENTAJAS DE LOS PLC´s Ocupan menor espacio. Lenguaje de programación sencillo. Mantenimiento sencillo. Incorporan facilidades de comunicación. Se debe evitar la proximidad de este con aparatos generadores de vibraciones y choques.  Se debe evitar la proximidad de este con aparatos generadores de excesivas temperaturas, por lo cual es necesario utilizar sistemas de ventilación ( natural o forzada). Utilizar elementos capaces de aislarlo de gases corrosivos como el CL2, H2S, SO2, vapores de hidrocarburos, polvos metálicos, minerales (fabricas de cemento) pueden causar averías en los PLC.

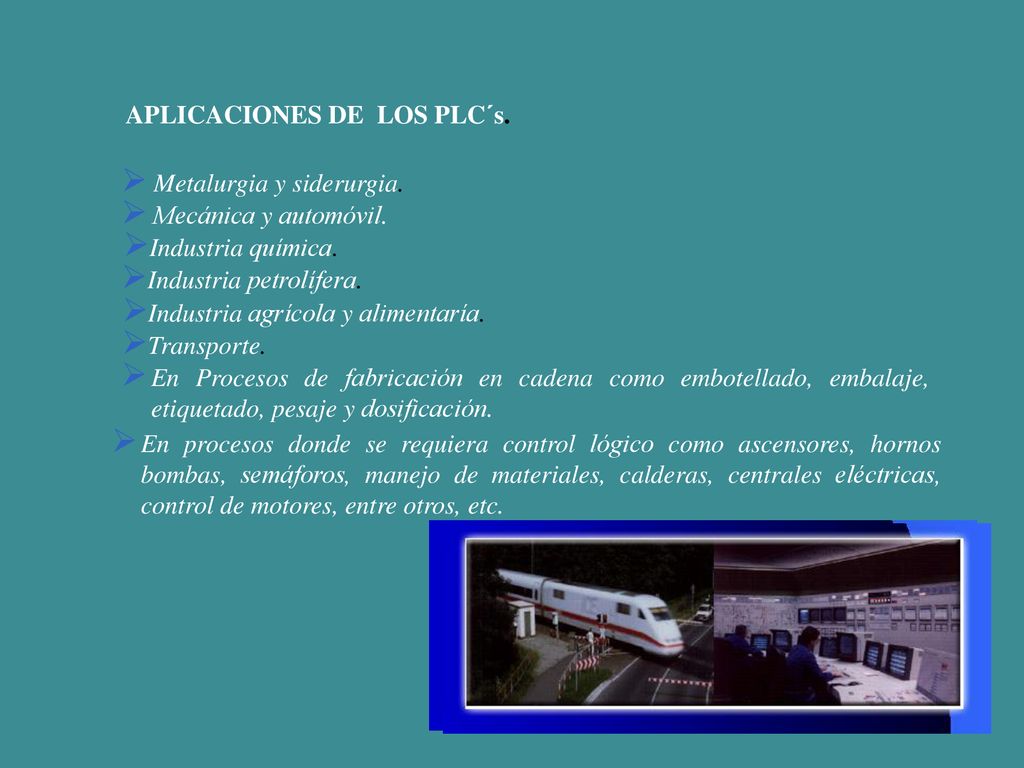

28 APLICACIONES DE LOS PLC´s.
Metalurgia y siderurgia. Mecánica y automóvil. Industria química. Industria petrolífera. Industria agrícola y alimentaría. Transporte. En Procesos de fabricación en cadena como embotellado, embalaje, etiquetado, pesaje y dosificación. En procesos donde se requiera control lógico como ascensores, hornos bombas, semáforos, manejo de materiales, calderas, centrales eléctricas, control de motores, entre otros, etc.

29 INTEGRACIÓN DE SISTEMAS DE CONTROL

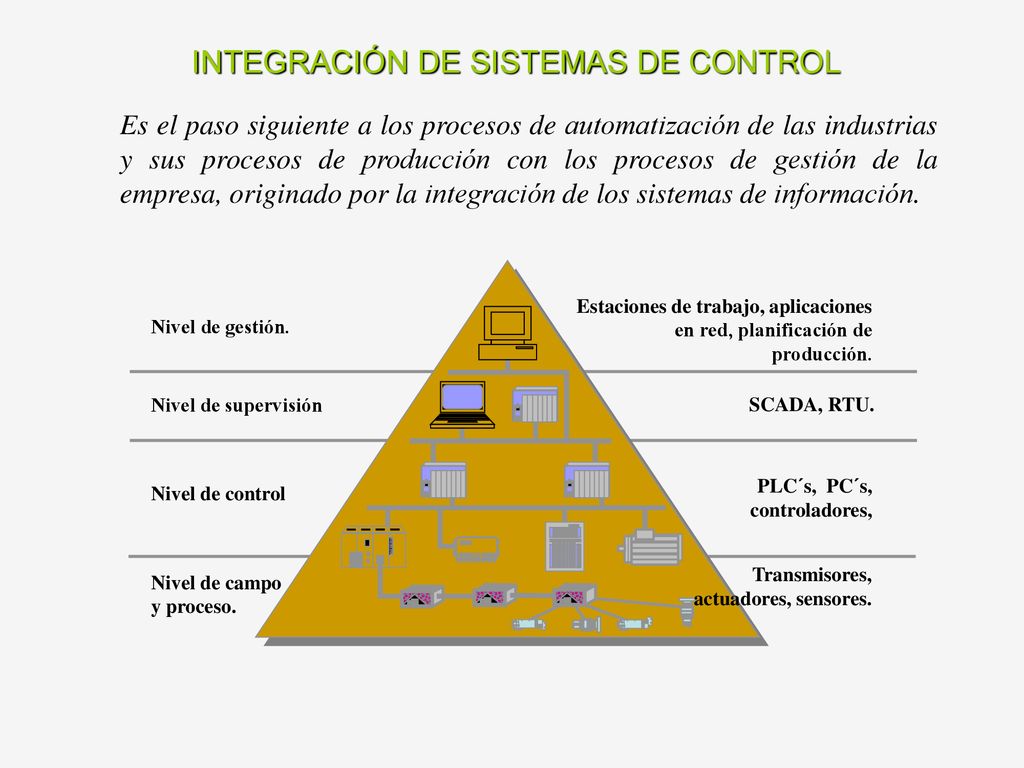

27/11/2018 INTEGRACIÓN DE SISTEMAS DE CONTROL Es el paso siguiente a los procesos de automatización de las industrias y sus procesos de producción con los procesos de gestión de la empresa, originado por la integración de los sistemas de información. Estaciones de trabajo, aplicaciones en red, planificación de producción. Nivel de gestión. Nivel de supervisión SCADA, RTU. PLC´s, PC´s, controladores, Nivel de control Transmisores, actuadores, sensores. Nivel de campo y proceso.

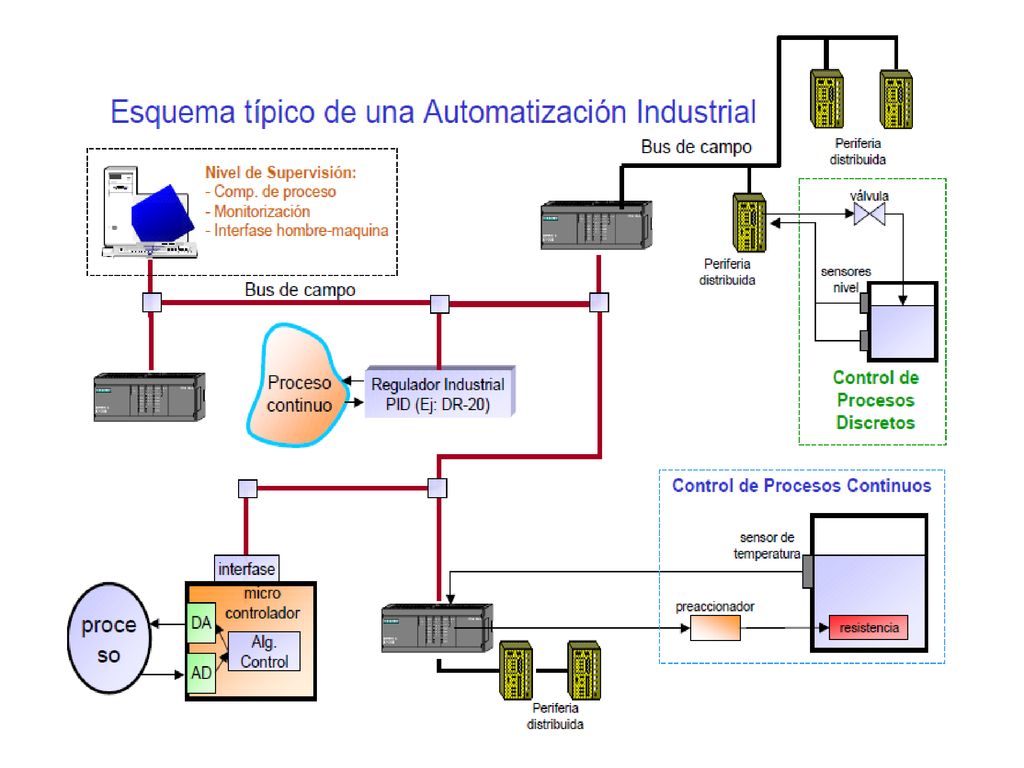

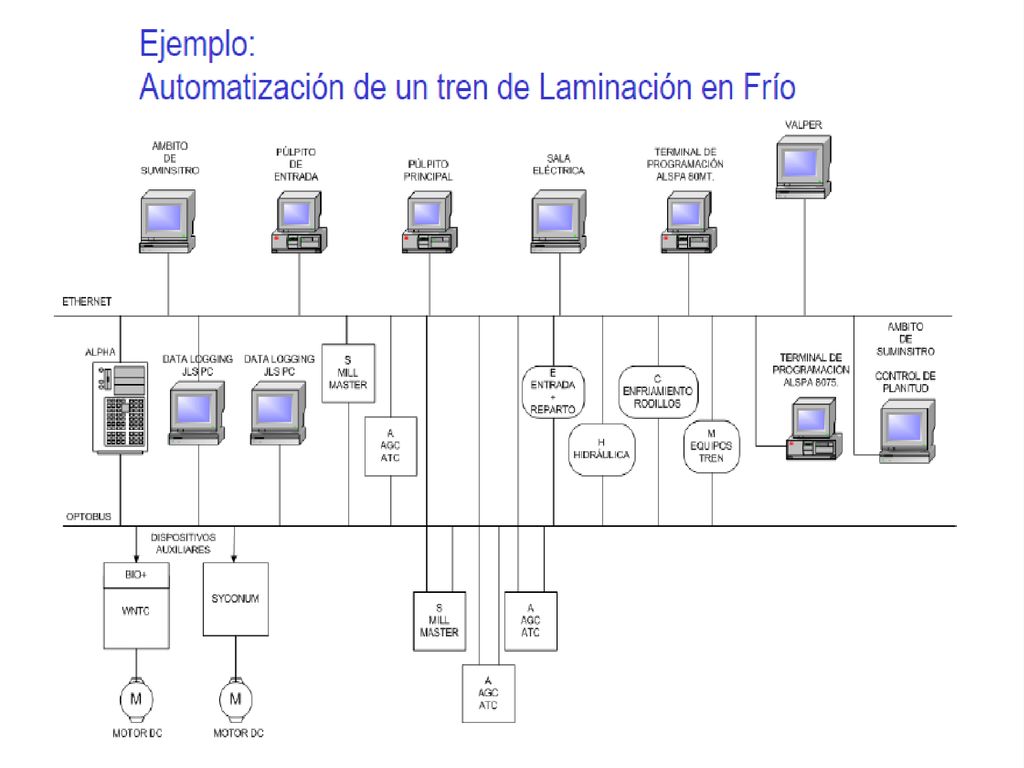

30
