1 Trabajo Final de Grado Grado en Ingeniería electrónica industrial y automática Desarrollo e implementación de la automatización para un sistema de mecanizado de piezas con robot manipulador mediante comunicaciones distribuidas con servidor OPC y supervisión SCADA Autor: Abel Domínguez González Tutor: Raúl Simarro Fernández Curso 2016/2017

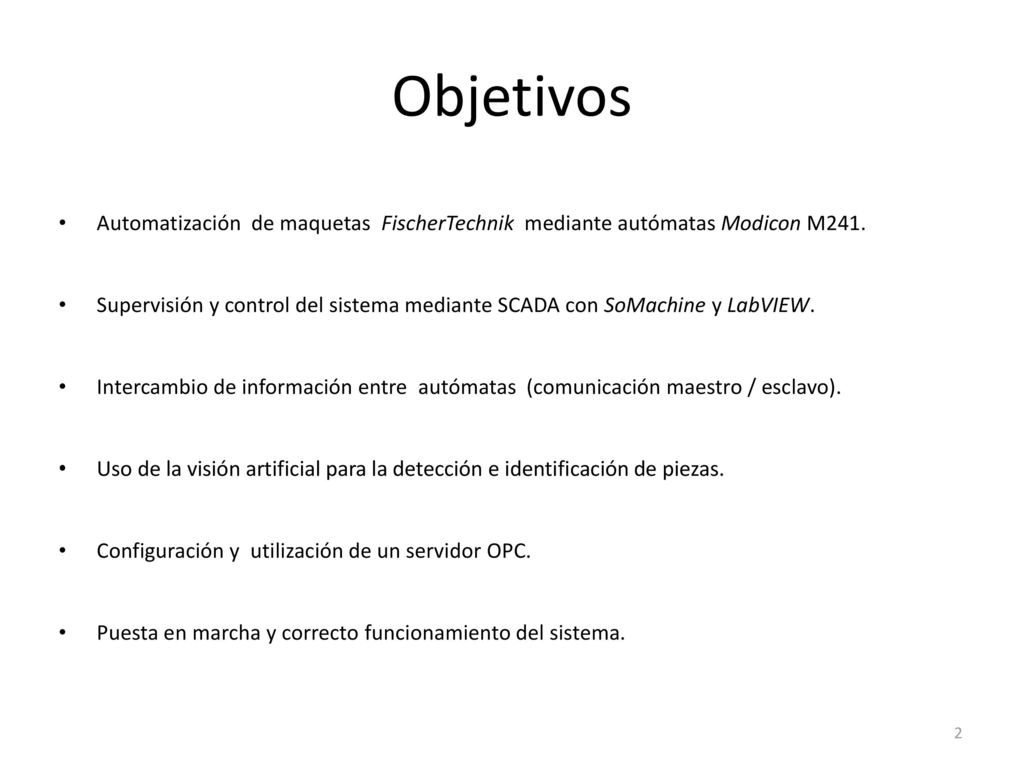

2 Objetivos Automatización de maquetas FischerTechnik mediante autómatas Modicon M241. Supervisión y control del sistema mediante SCADA con SoMachine y LabVIEW. Intercambio de información entre autómatas (comunicación maestro / esclavo). Uso de la visión artificial para la detección e identificación de piezas. Configuración y utilización de un servidor OPC. Puesta en marcha y correcto funcionamiento del sistema.

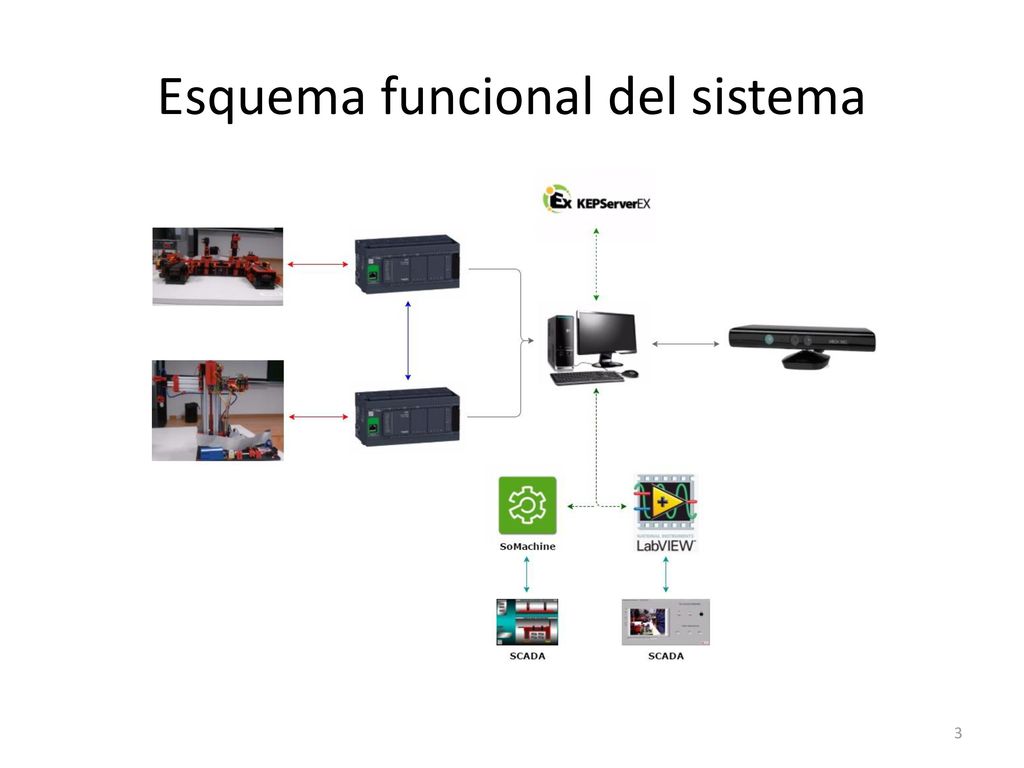

3 Esquema funcional del sistema

4 Controlador lógico programable (PLC)
Software SoMachine Programación mediante: Secuencial Functional Chart (SFC) Diagrama de contactos Texto estructurado Bloques funcionales Características Ehternet Modbus TCP/IP Servidor web (supervisión desde móviles) 3 entradas rápidas

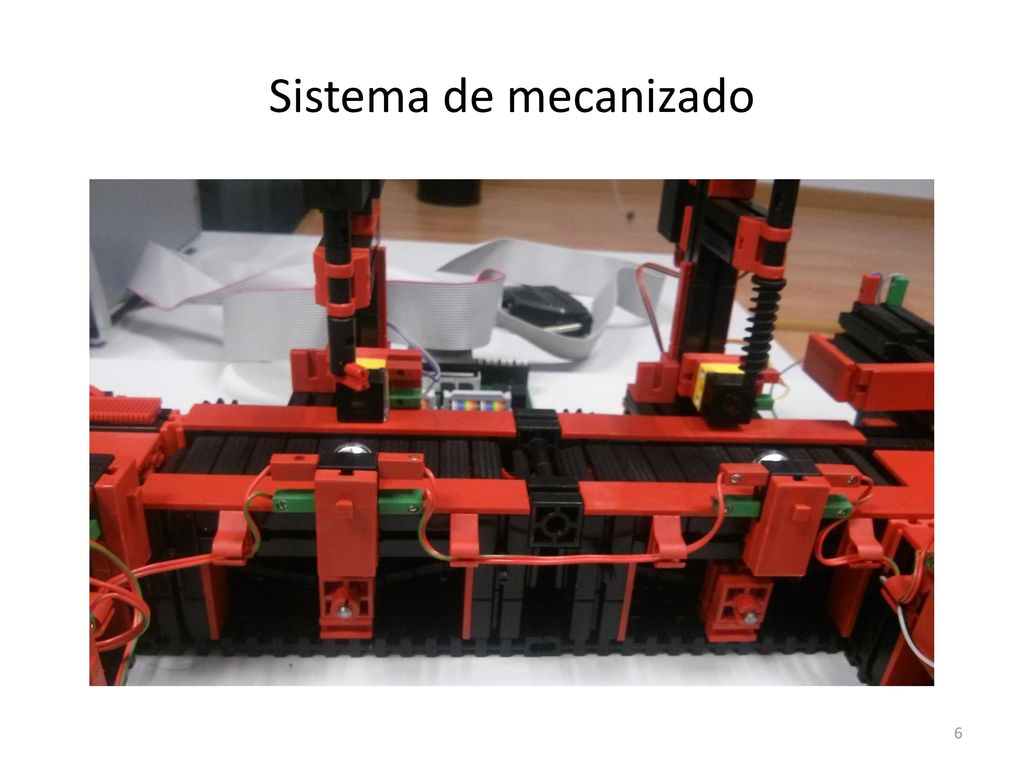

5 Sistema de mecanizado

6 Sistema de mecanizado

7 SCADA del sistema de mecanizado

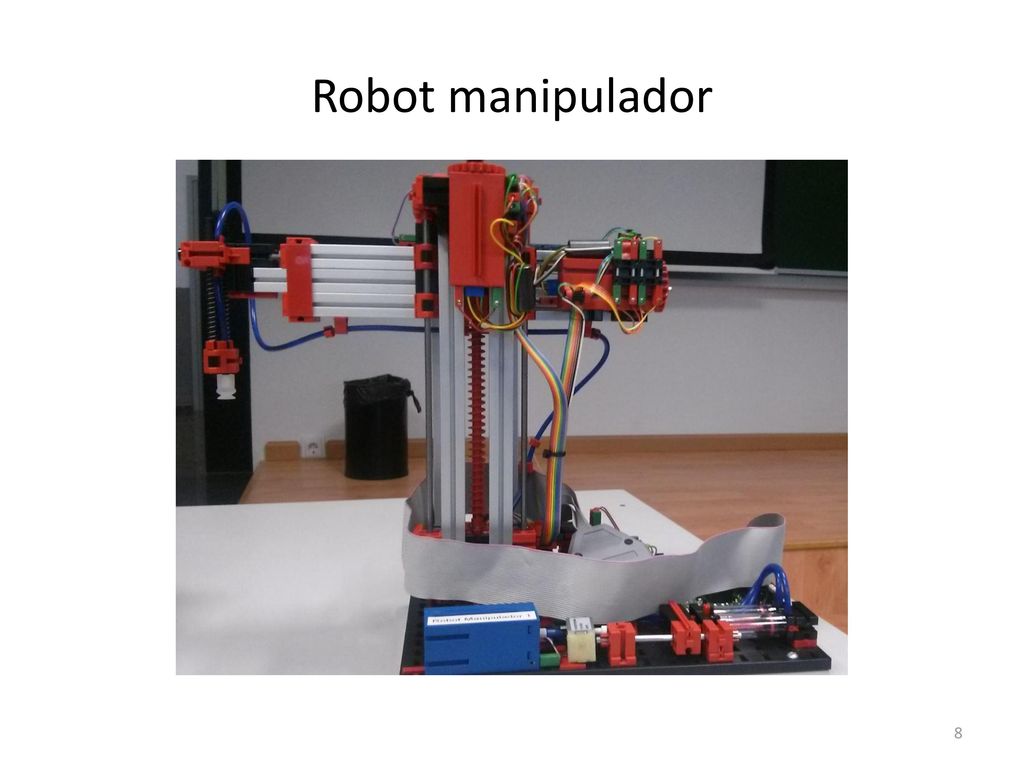

8 Robot manipulador

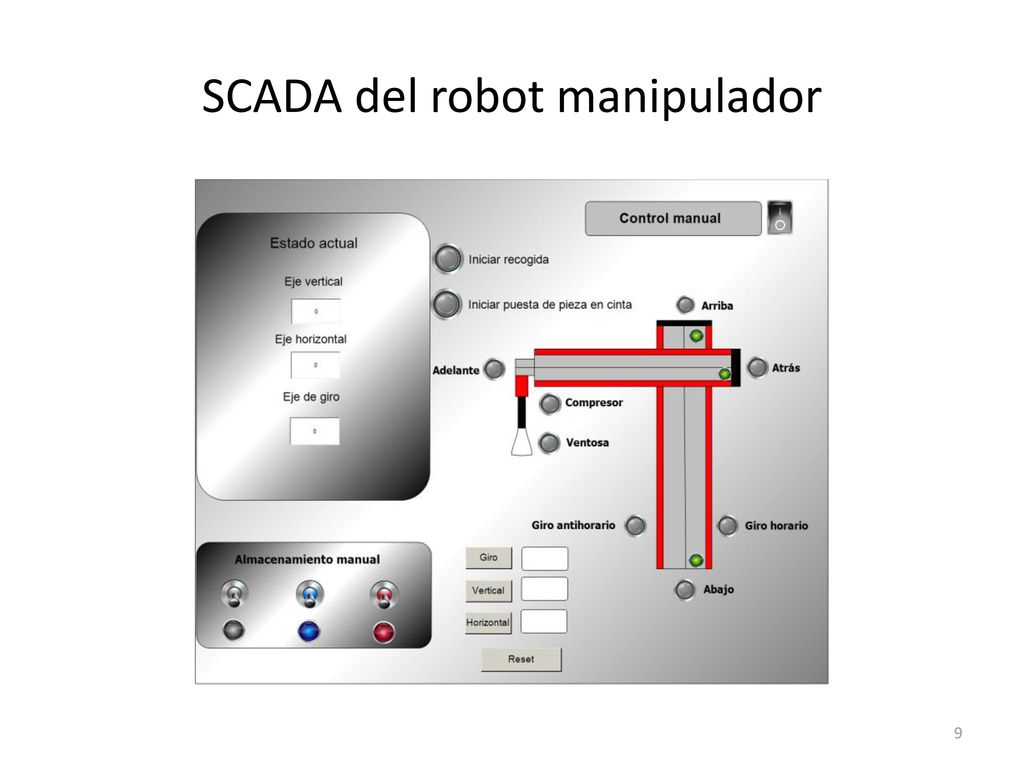

9 SCADA del robot manipulador

10 Detección e identificación de piezas con sensor Kinect

11 Servidor OPC Estándar de comunicación en el campo del control y supervisión de procesos industriales. Intercambio de información entre distintos dispositivos. Configuración fácil y rápida.

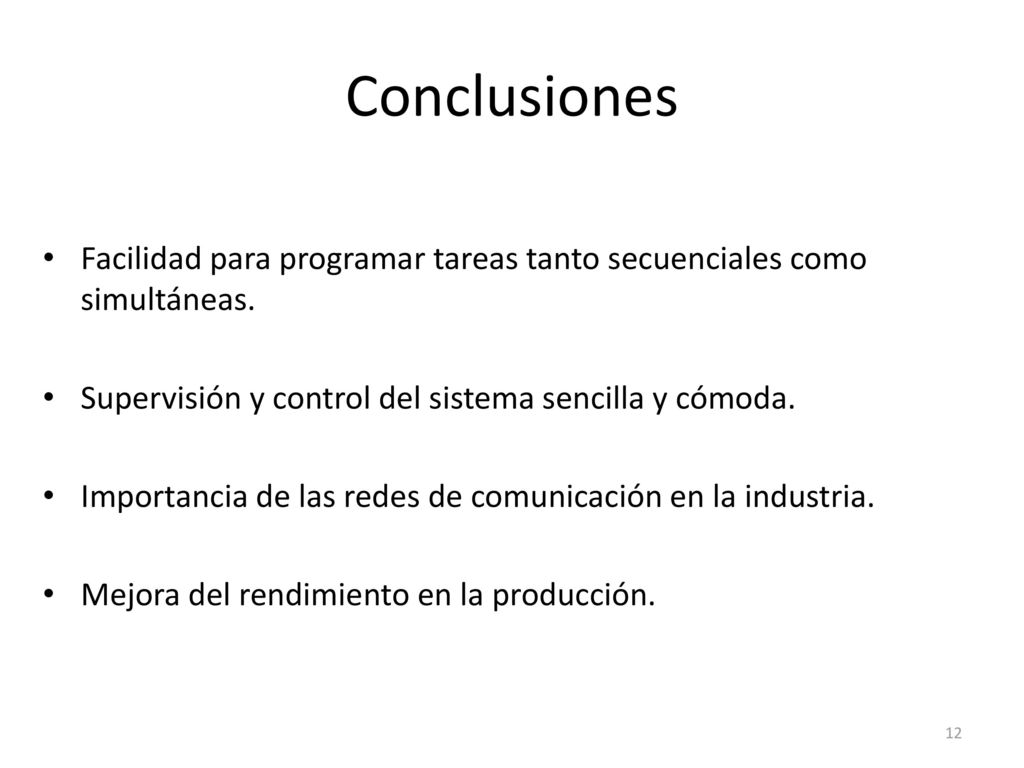

12 Conclusiones Facilidad para programar tareas tanto secuenciales como simultáneas. Supervisión y control del sistema sencilla y cómoda. Importancia de las redes de comunicación en la industria. Mejora del rendimiento en la producción.
