1 El Herraje en la Ventana

2 SISTEMA HERRAJE TITAN AF
Sistema herraje TITAN AF | Julio 2015

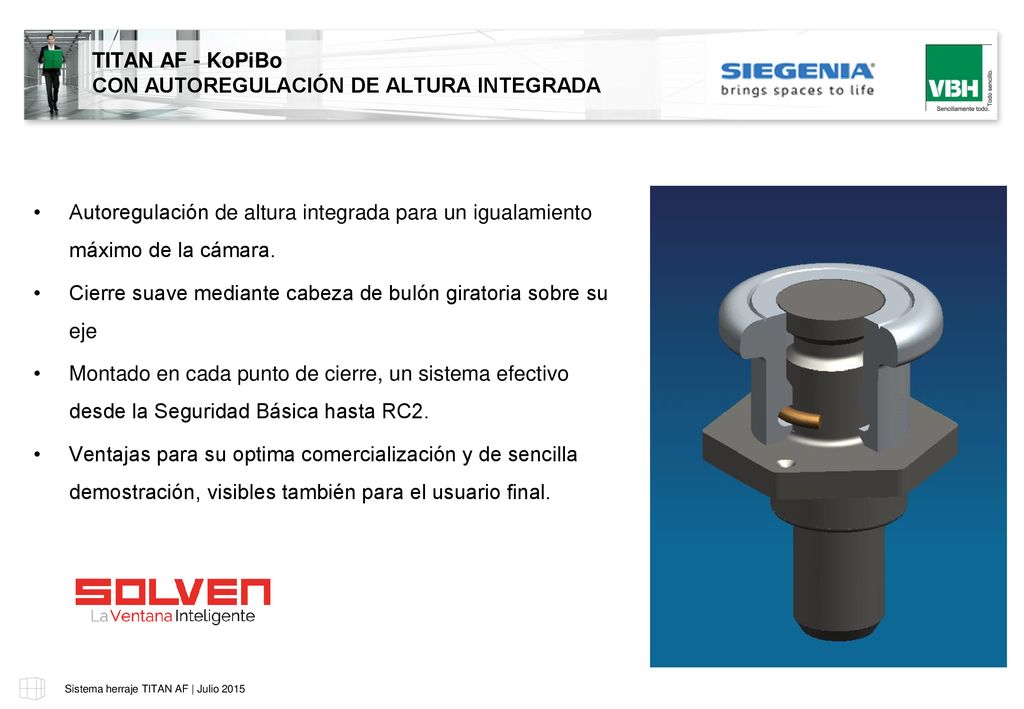

3 TITAN AF - KoPiBo CON AUTOREGULACIÓN DE ALTURA INTEGRADA
Autoregulación de altura integrada para un igualamiento máximo de la cámara. Cierre suave mediante cabeza de bulón giratoria sobre su eje Montado en cada punto de cierre, un sistema efectivo desde la Seguridad Básica hasta RC2. Ventajas para su optima comercialización y de sencilla demostración, visibles también para el usuario final. Sistema herraje TITAN AF | Julio 2015

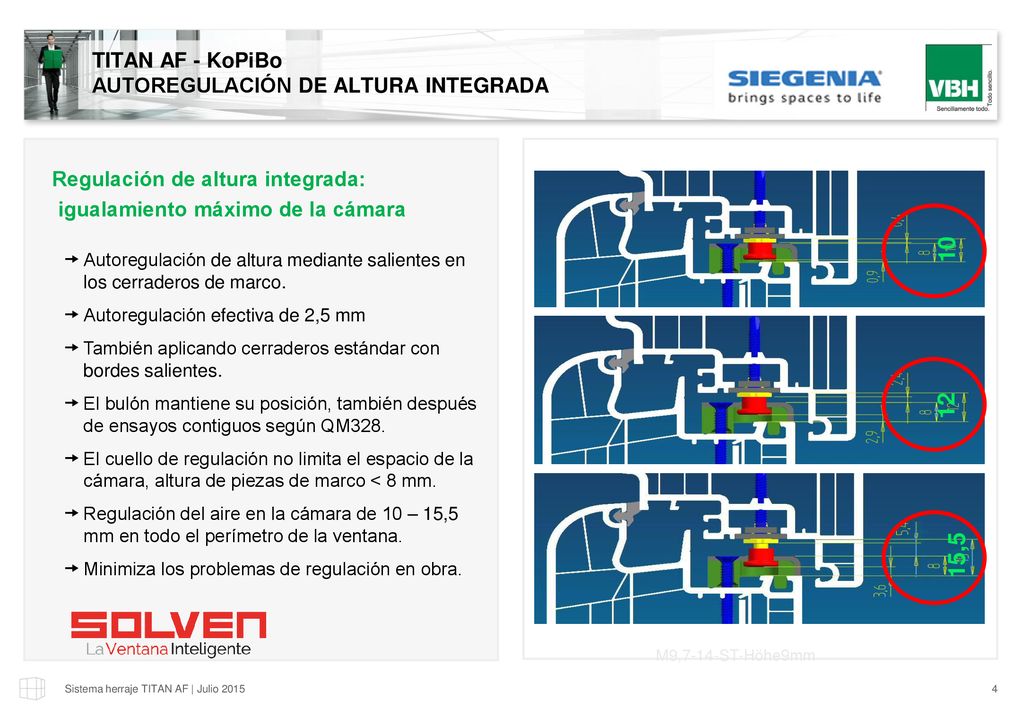

4 TITAN AF - KoPiBo AUTOREGULACIÓN DE ALTURA INTEGRADA
igualamiento máximo de la cámara M9,7-14-ST-Höhe9mm 10 12 15,5 Autoregulación de altura mediante salientes en los cerraderos de marco. Autoregulación efectiva de 2,5 mm También aplicando cerraderos estándar con bordes salientes. El bulón mantiene su posición, también después de ensayos contiguos según QM328. El cuello de regulación no limita el espacio de la cámara, altura de piezas de marco < 8 mm. Regulación del aire en la cámara de 10 – 15,5 mm en todo el perímetro de la ventana. Minimiza los problemas de regulación en obra. Sistema herraje TITAN AF | Julio 2015

5 TITAN AF PROTECCIÓN ANTI-INTRUSIÓN EN CREMONAS DE INVERSORA

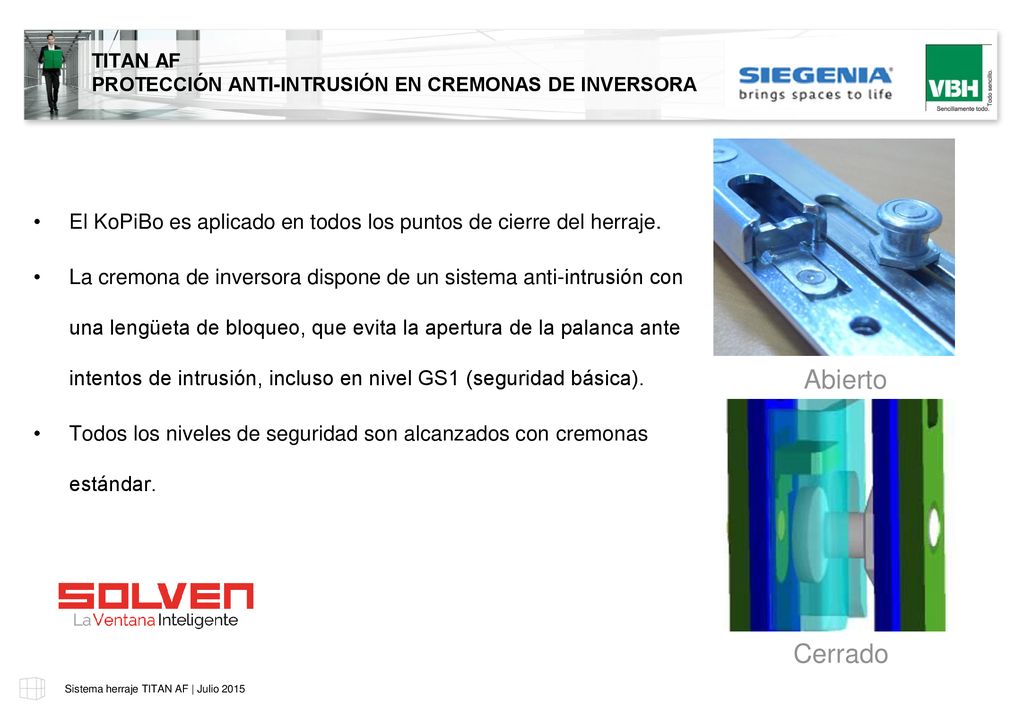

Abierto El KoPiBo es aplicado en todos los puntos de cierre del herraje. La cremona de inversora dispone de un sistema anti-intrusión con una lengüeta de bloqueo, que evita la apertura de la palanca ante intentos de intrusión, incluso en nivel GS1 (seguridad básica). Todos los niveles de seguridad son alcanzados con cremonas estándar. Cerrado Sistema herraje TITAN AF | Julio 2015

6 TITAN AF – VENTAJAS MONTADOR Facilidad de montaje - KoPiBo
Puntos de unión con recubrimiento Piezas adaptadas a la medida necesaria mediante un corte recto. Corte cubierto y protegido contra corrosión. No es visible ninguna rendija. Gran ventaja para el personal de montaje en obra debido a que el corte se puede efectuar con una herramienta convencional. Sistema herraje TITAN AF | Julio 2015

7 Punto de acople de dentado fino Conexión clipable

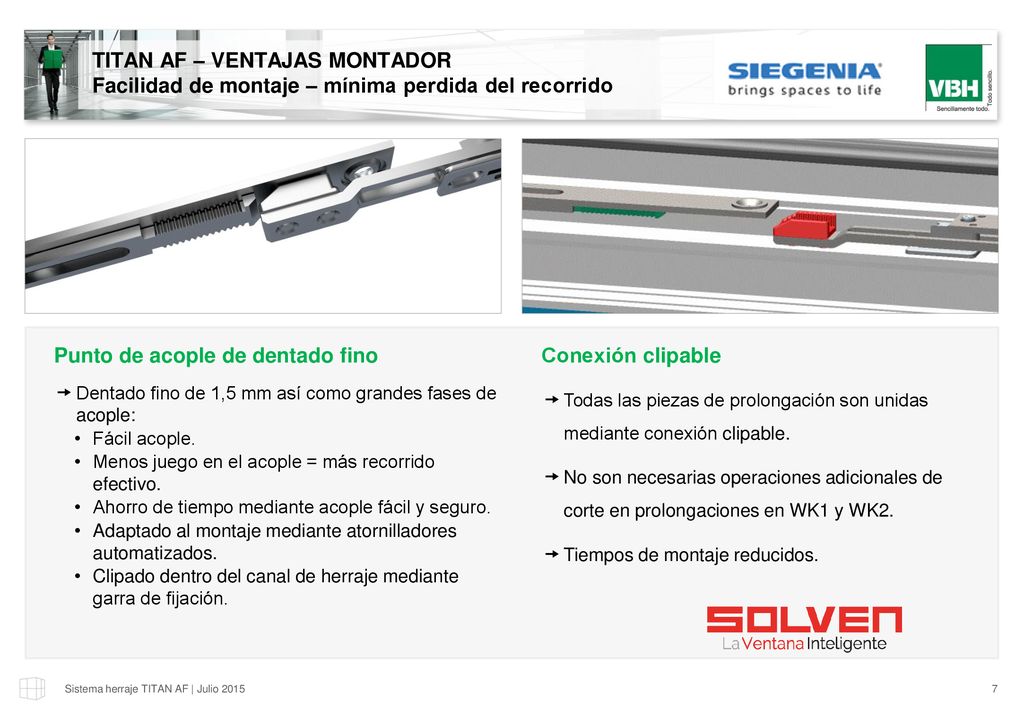

TITAN AF – VENTAJAS MONTADOR Facilidad de montaje – mínima perdida del recorrido Punto de acople de dentado fino Conexión clipable Dentado fino de 1,5 mm así como grandes fases de acople: Fácil acople. Menos juego en el acople = más recorrido efectivo. Ahorro de tiempo mediante acople fácil y seguro. Adaptado al montaje mediante atornilladores automatizados. Clipado dentro del canal de herraje mediante garra de fijación. Todas las piezas de prolongación son unidas mediante conexión clipable. No son necesarias operaciones adicionales de corte en prolongaciones en WK1 y WK2. Tiempos de montaje reducidos. Sistema herraje TITAN AF | Julio 2015

8 TITAN AF – VENTAJAS MONTADOR Facilidad de montaje – Mecanismo anti falsa maniobra

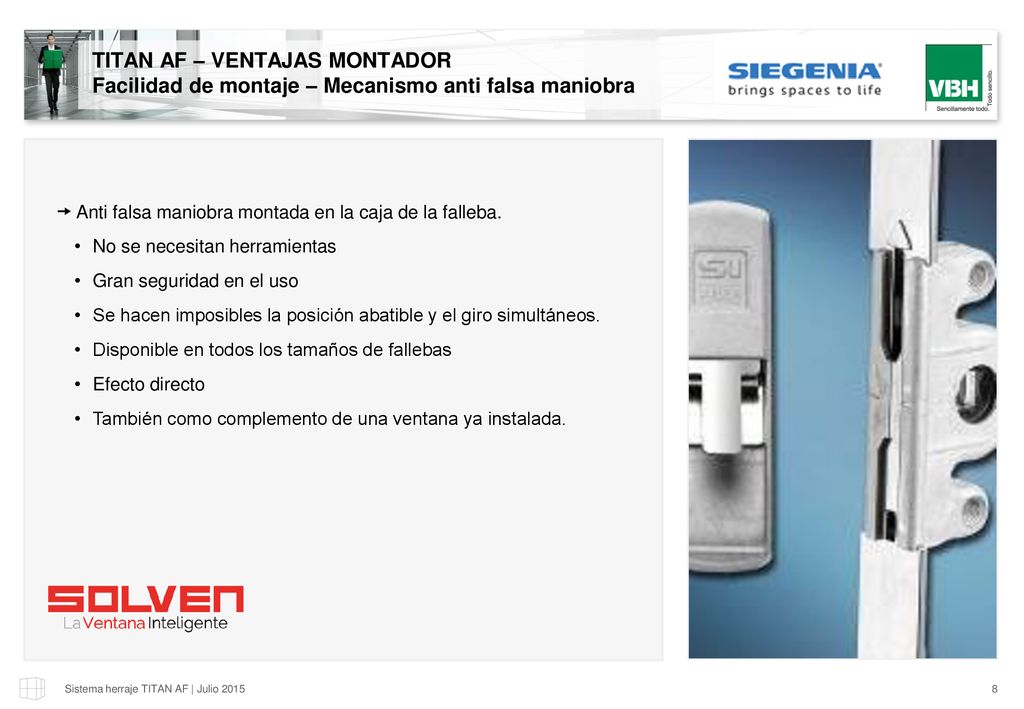

Anti falsa maniobra montada en la caja de la falleba. No se necesitan herramientas Gran seguridad en el uso Se hacen imposibles la posición abatible y el giro simultáneos. Disponible en todos los tamaños de fallebas Efecto directo También como complemento de una ventana ya instalada. Sistema herraje TITAN AF | Julio 2015

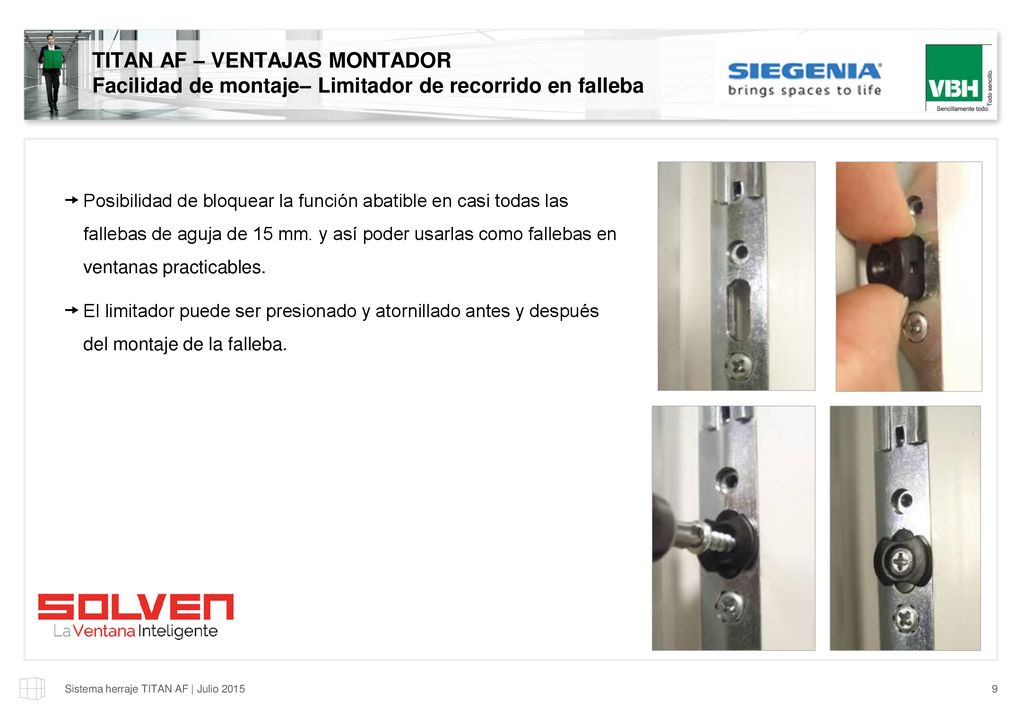

9 TITAN AF – VENTAJAS MONTADOR Facilidad de montaje– Limitador de recorrido en falleba
Posibilidad de bloquear la función abatible en casi todas las fallebas de aguja de 15 mm. y así poder usarlas como fallebas en ventanas practicables. El limitador puede ser presionado y atornillado antes y después del montaje de la falleba. Sistema herraje TITAN AF | Julio 2015

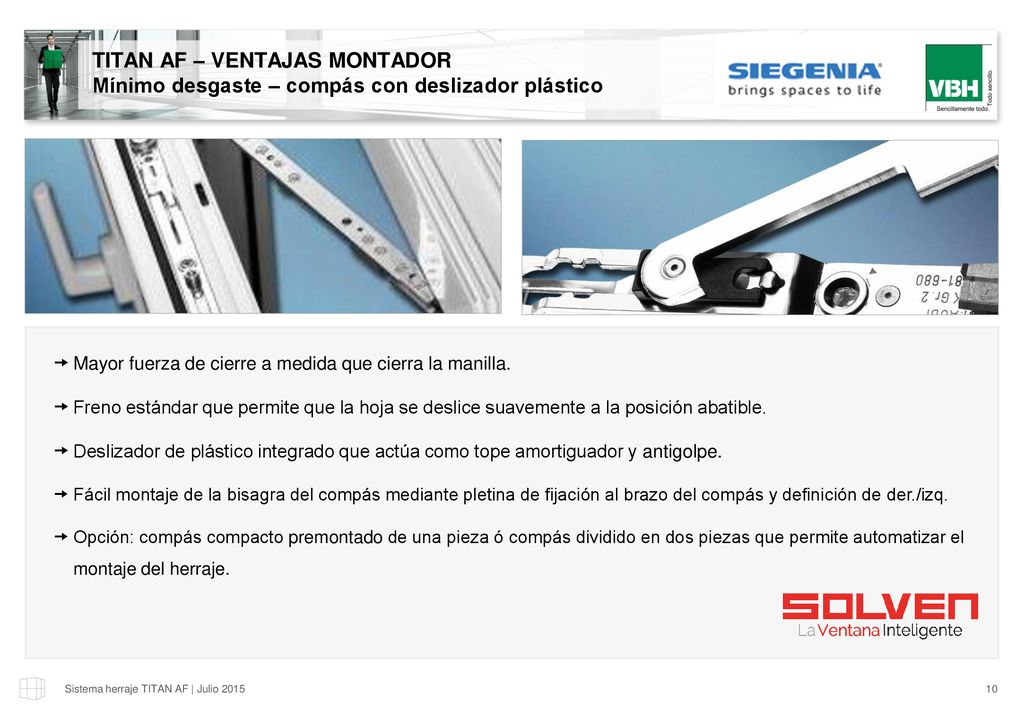

10 TITAN AF – VENTAJAS MONTADOR Mínimo desgaste – compás con deslizador plástico
Mayor fuerza de cierre a medida que cierra la manilla. Freno estándar que permite que la hoja se deslice suavemente a la posición abatible. Deslizador de plástico integrado que actúa como tope amortiguador y antigolpe. Fácil montaje de la bisagra del compás mediante pletina de fijación al brazo del compás y definición de der./izq. Opción: compás compacto premontado de una pieza ó compás dividido en dos piezas que permite automatizar el montaje del herraje. Sistema herraje TITAN AF | Julio 2015

11 TITAN AF – VENTAJAS MONTADOR Más comodidad – Pestillo de puerta
Cierre Practicable Abatible Con función de liberación en posición abatible. Cerradero estándar como pieza de cierre en el marco. Fuerza de retención regulable. Suave fijación de la hoja con alta fuerza de sujeción del pestillo. Sistema herraje TITAN AF | Julio 2015

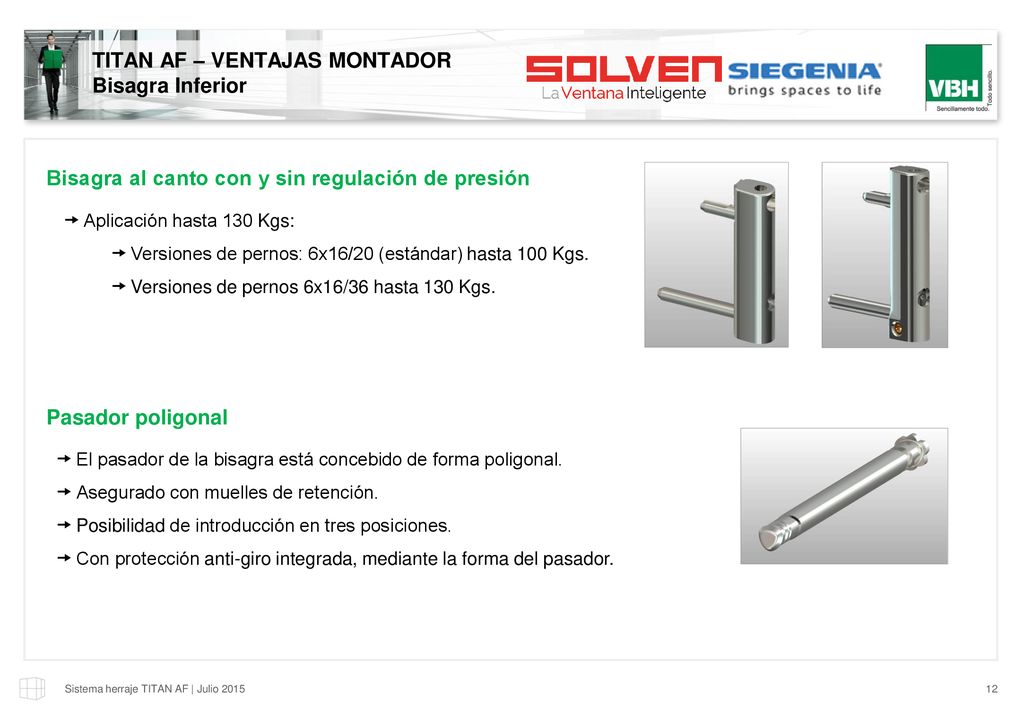

12 TITAN AF – VENTAJAS MONTADOR Bisagra Inferior
Bisagra al canto con y sin regulación de presión Aplicación hasta 130 Kgs: Versiones de pernos: 6x16/20 (estándar) hasta 100 Kgs. Versiones de pernos 6x16/36 hasta 130 Kgs. Pasador poligonal El pasador de la bisagra está concebido de forma poligonal. Asegurado con muelles de retención. Posibilidad de introducción en tres posiciones. Con protección anti-giro integrada, mediante la forma del pasador. Sistema herraje TITAN AF | Julio 2015

13 TITAN AF SEGURIDAD FACIL DE AMPLIAR

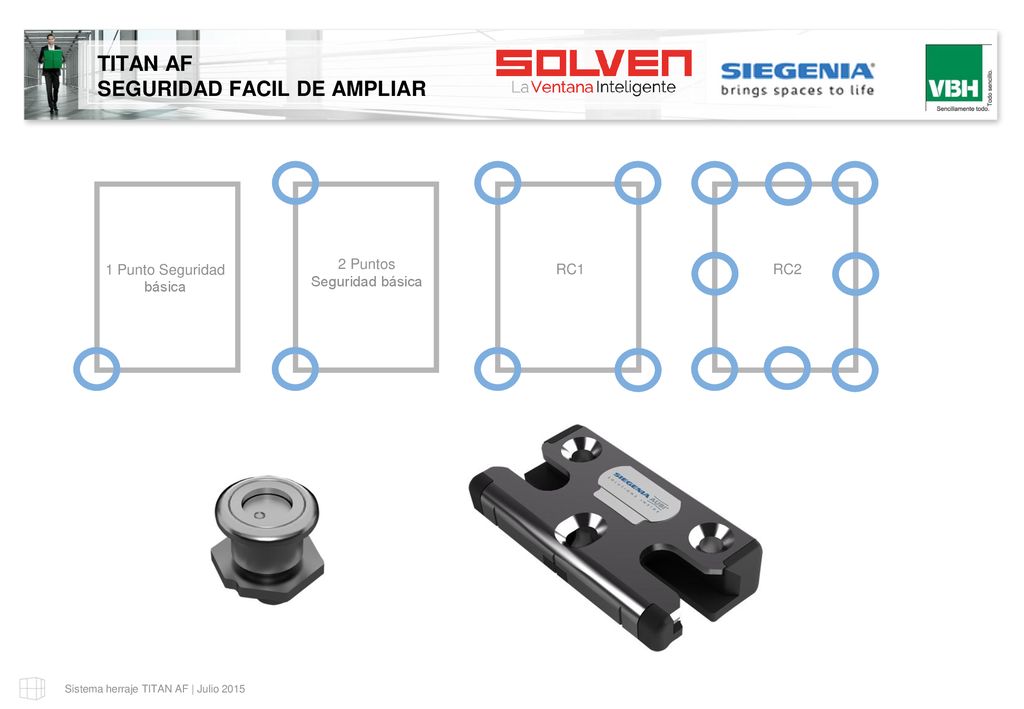

1 Punto Seguridad básica 2 Puntos Seguridad básica RC1 RC2 Sistema herraje TITAN AF | Julio 2015

14 TITAN AF FUNCIONAMIENTO SILENCIOSO Y SUAVE

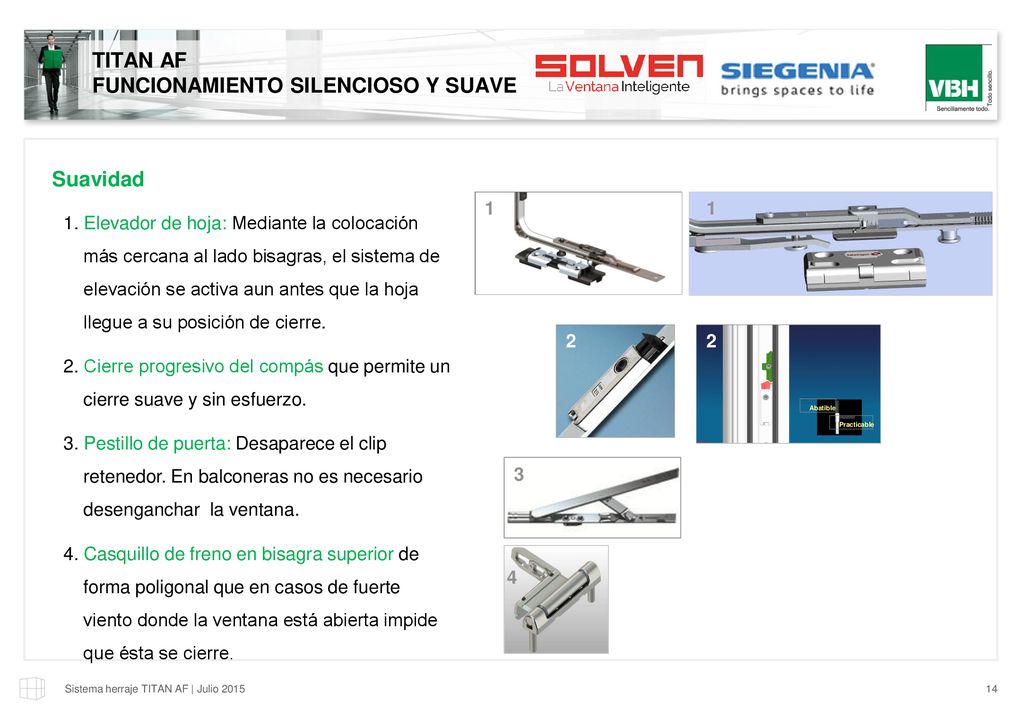

Suavidad 1 1 1. Elevador de hoja: Mediante la colocación más cercana al lado bisagras, el sistema de elevación se activa aun antes que la hoja llegue a su posición de cierre. 2. Cierre progresivo del compás que permite un cierre suave y sin esfuerzo. 3. Pestillo de puerta: Desaparece el clip retenedor. En balconeras no es necesario desenganchar la ventana. 4. Casquillo de freno en bisagra superior de forma poligonal que en casos de fuerte viento donde la ventana está abierta impide que ésta se cierre. 2 Practicable Abatible 2 3 4 Sistema herraje TITAN AF | Julio 2015

15 TITAN AF ANGULO ABATIBLE CON ELEVADOR DE HOJA

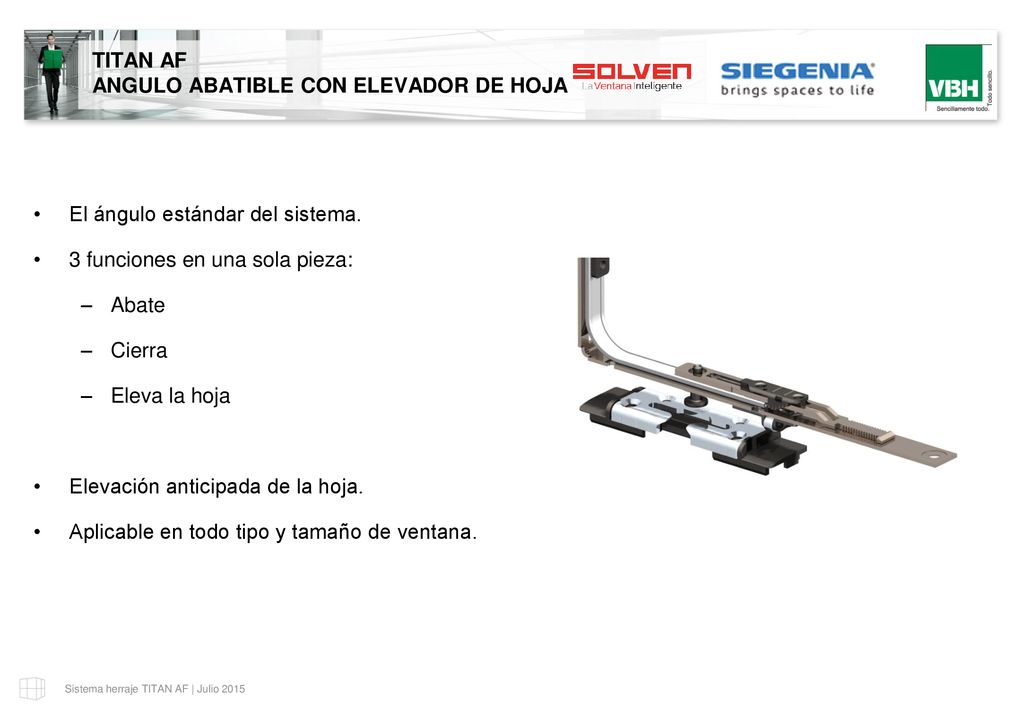

El ángulo estándar del sistema. 3 funciones en una sola pieza: Abate Cierra Eleva la hoja Elevación anticipada de la hoja. Aplicable en todo tipo y tamaño de ventana. Sistema herraje TITAN AF | Julio 2015

16 TITAN AF – VENTAJAS CLIENTE FINAL BAJO MANTENIMIENTO

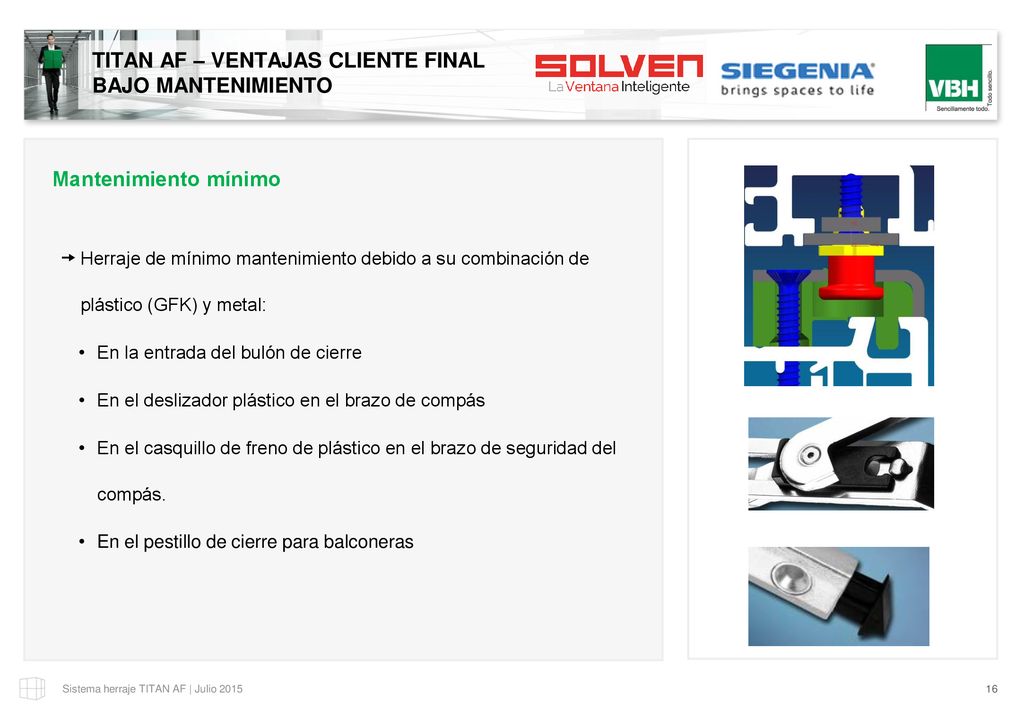

Mantenimiento mínimo Herraje de mínimo mantenimiento debido a su combinación de plástico (GFK) y metal: En la entrada del bulón de cierre En el deslizador plástico en el brazo de compás En el casquillo de freno de plástico en el brazo de seguridad del compás. En el pestillo de cierre para balconeras Sistema herraje TITAN AF | Julio 2015

17 Nuevos cerraderos de diseño Herraje oculto

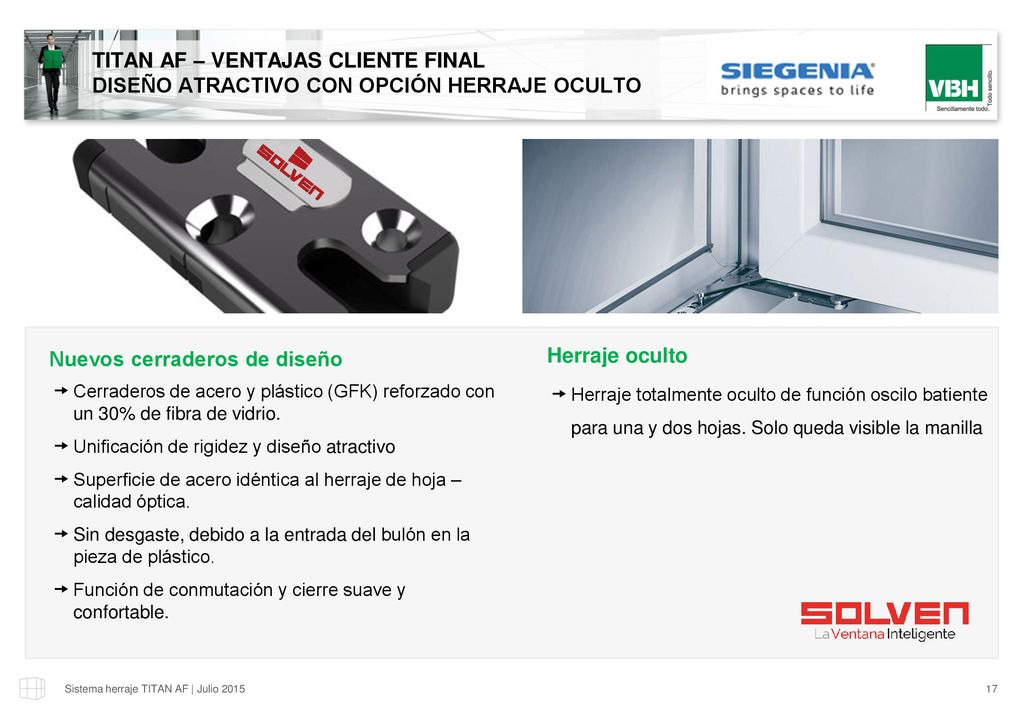

TITAN AF – VENTAJAS CLIENTE FINAL DISEÑO ATRACTIVO CON OPCIÓN HERRAJE OCULTO Nuevos cerraderos de diseño Herraje oculto Cerraderos de acero y plástico (GFK) reforzado con un 30% de fibra de vidrio. Unificación de rigidez y diseño atractivo Superficie de acero idéntica al herraje de hoja – calidad óptica. Sin desgaste, debido a la entrada del bulón en la pieza de plástico. Función de conmutación y cierre suave y confortable. Herraje totalmente oculto de función oscilo batiente para una y dos hojas. Solo queda visible la manilla Sistema herraje TITAN AF | Julio 2015

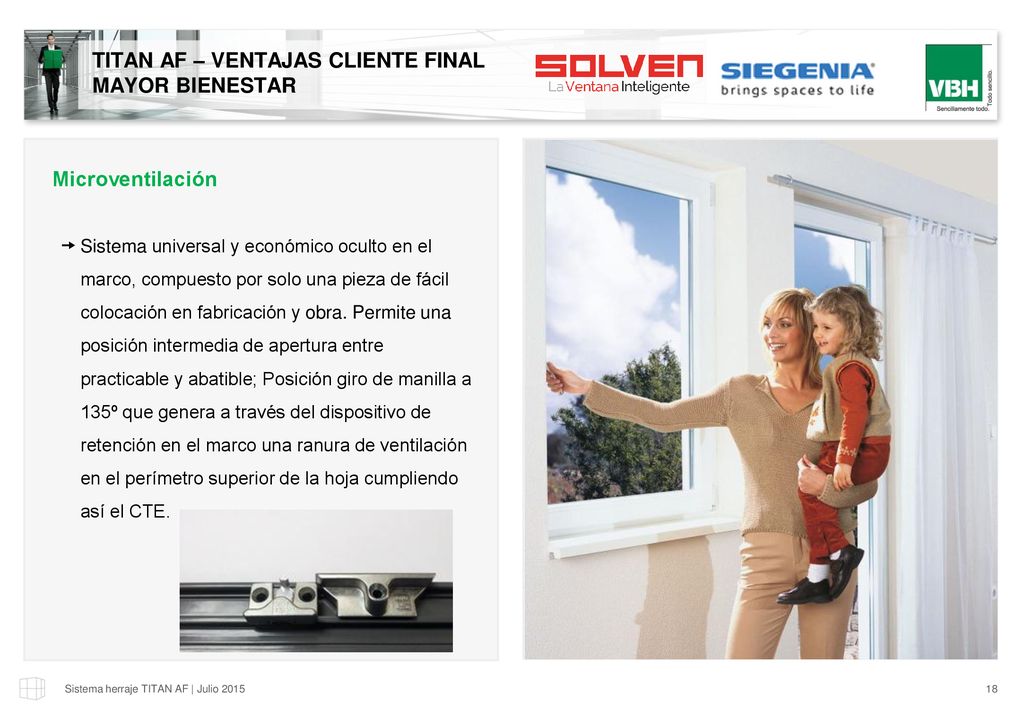

18 TITAN AF – VENTAJAS CLIENTE FINAL MAYOR BIENESTAR
Microventilación Sistema universal y económico oculto en el marco, compuesto por solo una pieza de fácil colocación en fabricación y obra. Permite una posición intermedia de apertura entre practicable y abatible; Posición giro de manilla a 135º que genera a través del dispositivo de retención en el marco una ranura de ventilación en el perímetro superior de la hoja cumpliendo así el CTE. Sistema herraje TITAN AF | Julio 2015

19 TITAN AF – VENTAJAS CLIENTE FINAL CALIDAD

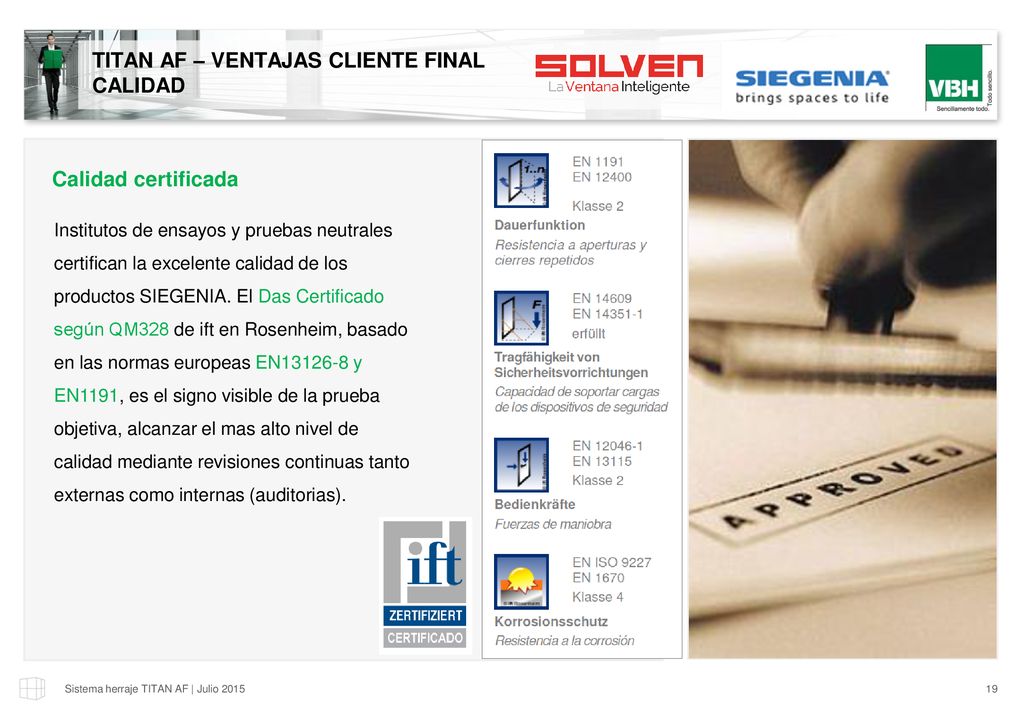

Calidad certificada Institutos de ensayos y pruebas neutrales certifican la excelente calidad de los productos SIEGENIA. El Das Certificado según QM328 de ift en Rosenheim, basado en las normas europeas EN y EN1191, es el signo visible de la prueba objetiva, alcanzar el mas alto nivel de calidad mediante revisiones continuas tanto externas como internas (auditorias). Sistema herraje TITAN AF | Julio 2015

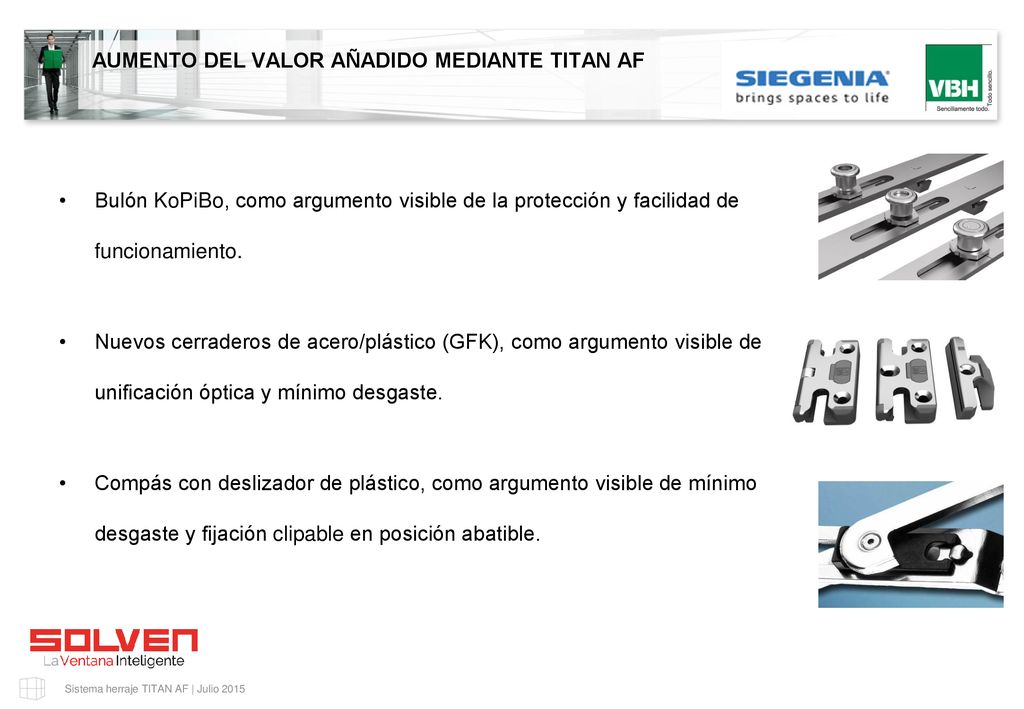

20 AUMENTO DEL VALOR AÑADIDO MEDIANTE TITAN AF
Bulón KoPiBo, como argumento visible de la protección y facilidad de funcionamiento. Nuevos cerraderos de acero/plástico (GFK), como argumento visible de unificación óptica y mínimo desgaste. Compás con deslizador de plástico, como argumento visible de mínimo desgaste y fijación clipable en posición abatible. Sistema herraje TITAN AF | Julio 2015

21 AUMENTO DEL VALOR AÑADIDO MEDIANTE TITAN AF

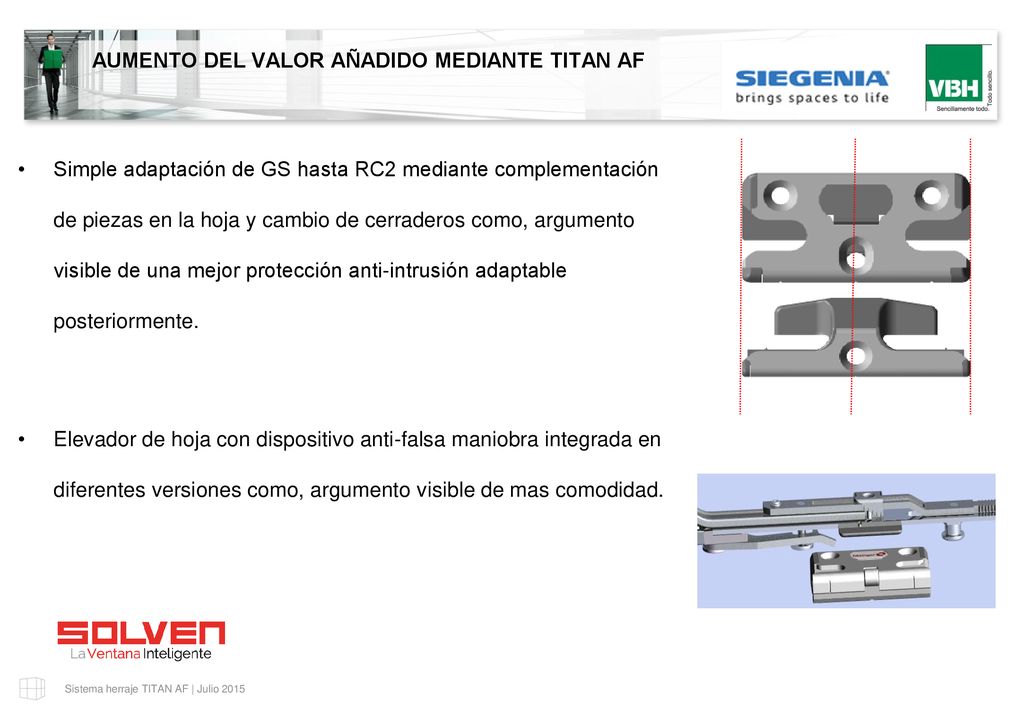

Simple adaptación de GS hasta RC2 mediante complementación de piezas en la hoja y cambio de cerraderos como, argumento visible de una mejor protección anti-intrusión adaptable posteriormente. Elevador de hoja con dispositivo anti-falsa maniobra integrada en diferentes versiones como, argumento visible de mas comodidad. Sistema herraje TITAN AF | Julio 2015
