Galaxy PW UPS 100 / 130 / 150 / 180 / 200 / 225 kVA.

Presentación del tema: "Galaxy PW UPS 100 / 130 / 150 / 180 / 200 / 225 kVA."— Transcripción de la presentación:

1 Galaxy PW UPS 100 / 130 / 150 / 180 / 200 / 225 kVA

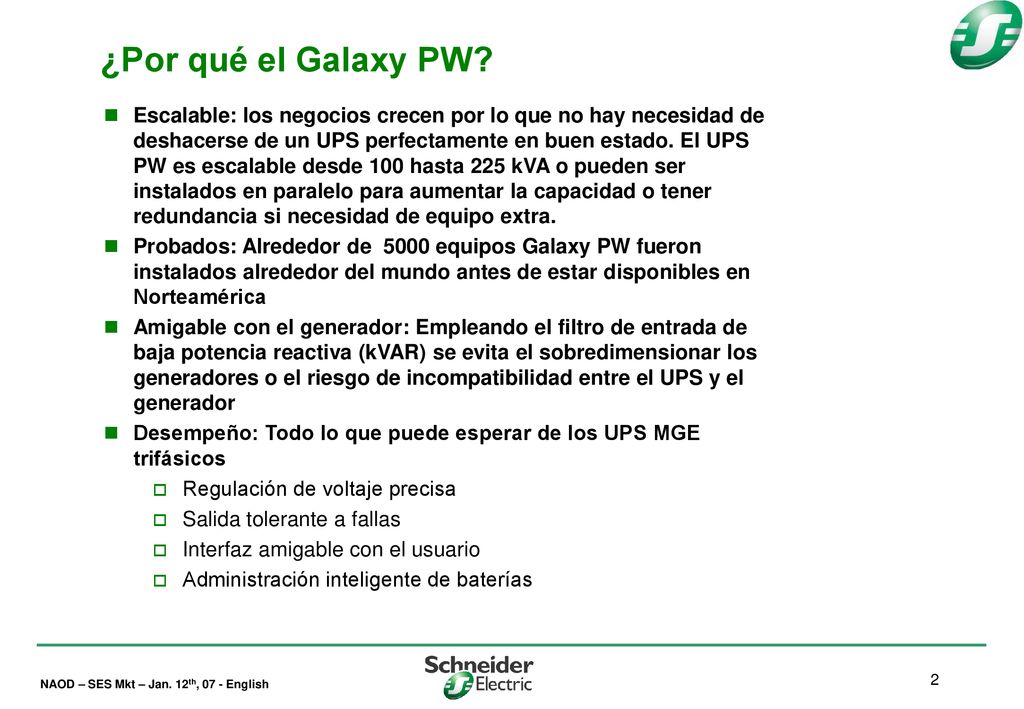

2 ¿Por qué el Galaxy PW? Escalable: los negocios crecen por lo que no hay necesidad de deshacerse de un UPS perfectamente en buen estado. El UPS PW es escalable desde 100 hasta 225 kVA o pueden ser instalados en paralelo para aumentar la capacidad o tener redundancia si necesidad de equipo extra. Probados: Alrededor de equipos Galaxy PW fueron instalados alrededor del mundo antes de estar disponibles en Norteamérica Amigable con el generador: Empleando el filtro de entrada de baja potencia reactiva (kVAR) se evita el sobredimensionar los generadores o el riesgo de incompatibilidad entre el UPS y el generador Desempeño: Todo lo que puede esperar de los UPS MGE trifásicos Regulación de voltaje precisa Salida tolerante a fallas Interfaz amigable con el usuario Administración inteligente de baterías

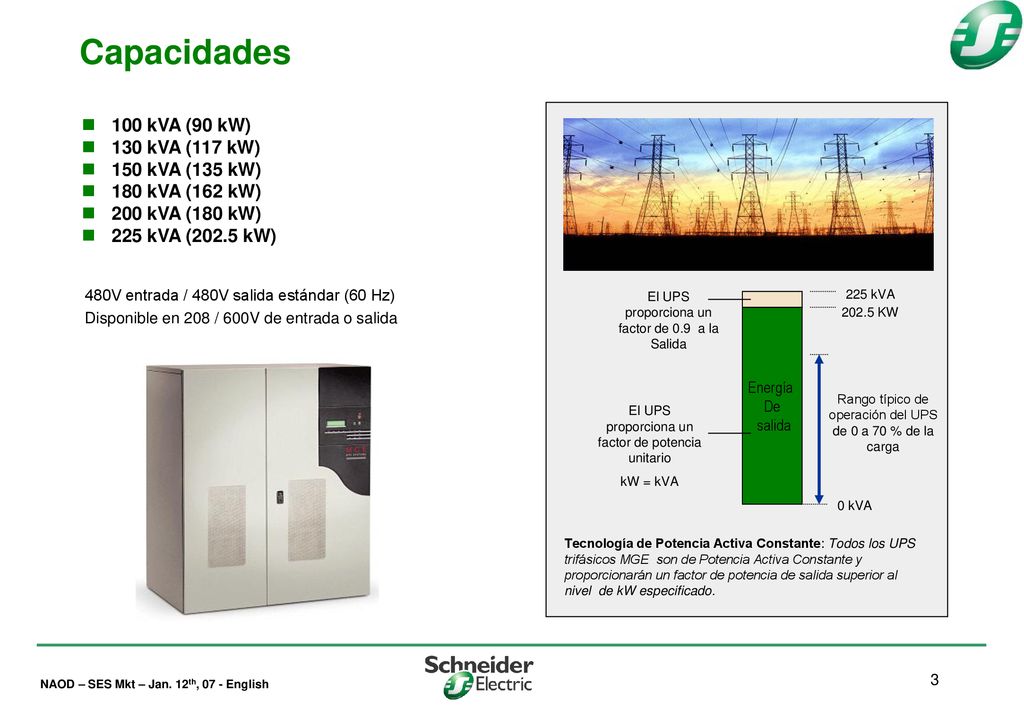

3 Capacidades 100 kVA (90 kW) 130 kVA (117 kW) 150 kVA (135 kW)
480V entrada / 480V salida estándar (60 Hz) Disponible en 208 / 600V de entrada o salida El UPS proporciona un factor de 0.9 a la Salida 225 kVA 202.5 KW Energía De salida Rango típico de operación del UPS de 0 a 70 % de la carga El UPS proporciona un factor de potencia unitario kW = kVA 0 kVA Tecnología de Potencia Activa Constante: Todos los UPS trifásicos MGE son de Potencia Activa Constante y proporcionarán un factor de potencia de salida superior al nivel de kW especificado.

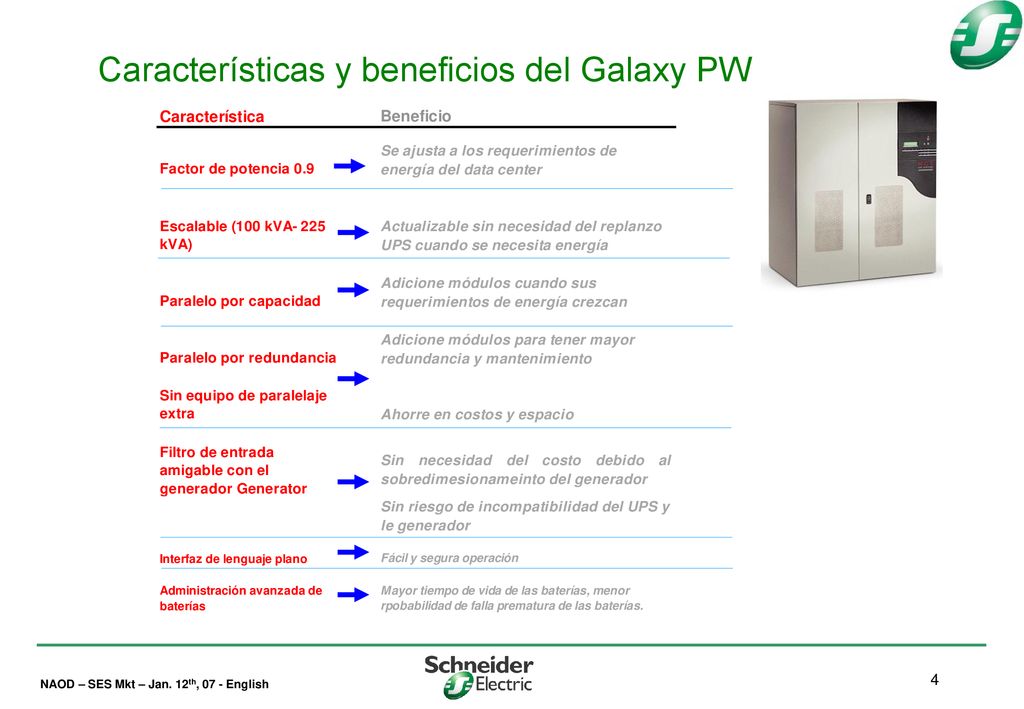

4 Características y beneficios del Galaxy PW

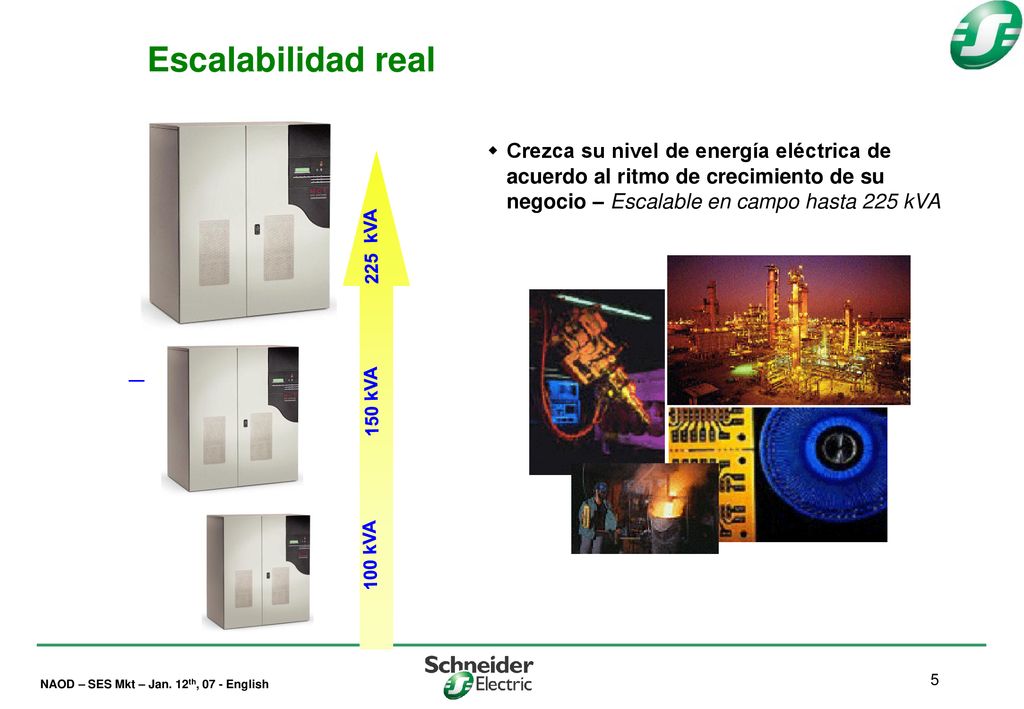

5 Escalabilidad real 100 kVA 150 kVA 225 kVA                     Crezca su nivel de energía eléctrica de acuerdo al ritmo de crecimiento de su negocio – Escalable en campo hasta 225 kVA

6 Galaxy PW – El corazón de cualquier Data Center
Comprobado!! Más de Galaxy PWs instalados alrededor del mundo – su diseño está garantizado y comprobado

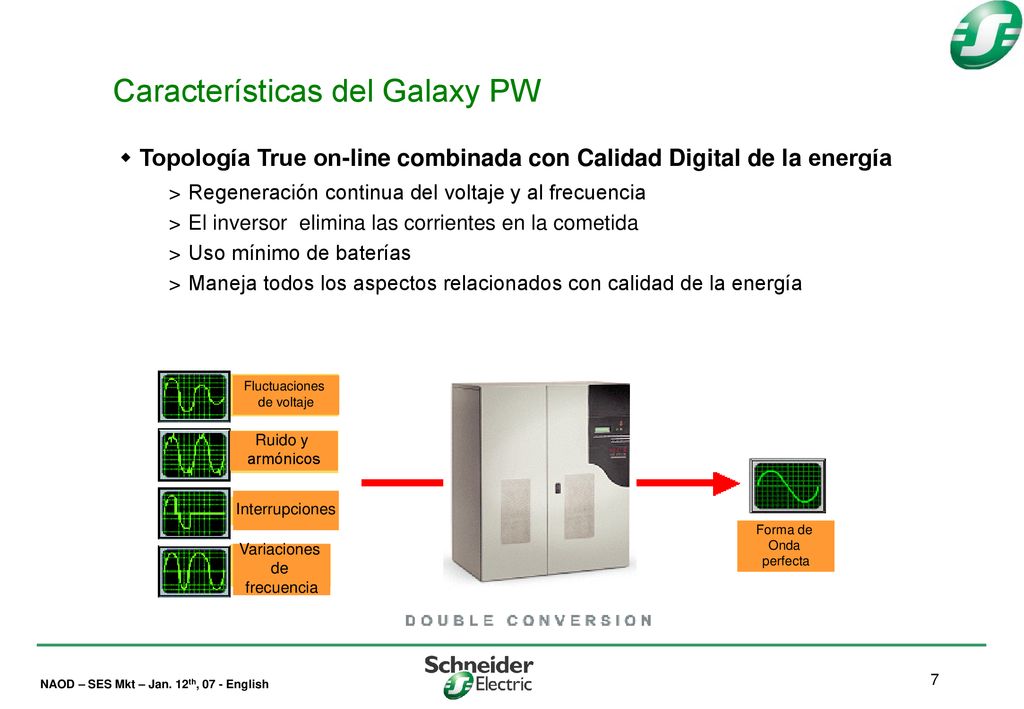

7 Características del Galaxy PW
Topología True on-line combinada con Calidad Digital de la energía Regeneración continua del voltaje y al frecuencia El inversor elimina las corrientes en la cometida Uso mínimo de baterías Maneja todos los aspectos relacionados con calidad de la energía Fluctuaciones de voltaje Ruido y armónicos Interrupciones Forma de Onda perfecta Variaciones de frecuencia

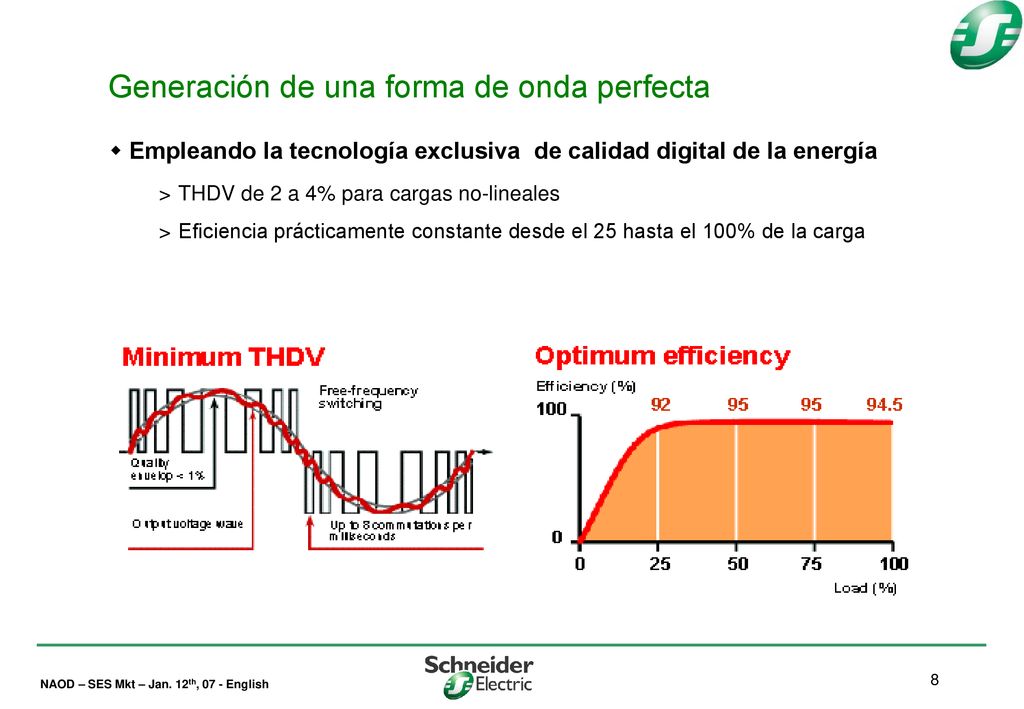

8 Generación de una forma de onda perfecta
Empleando la tecnología exclusiva de calidad digital de la energía THDV de 2 a 4% para cargas no-lineales Eficiencia prácticamente constante desde el 25 hasta el 100% de la carga

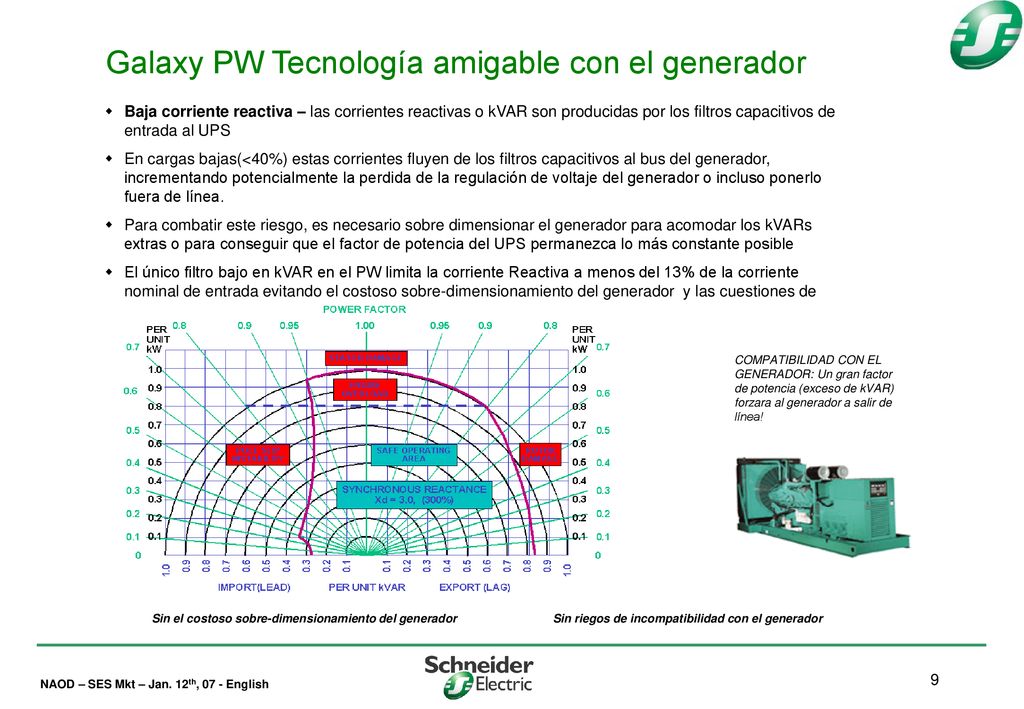

9 Galaxy PW Tecnología amigable con el generador
Baja corriente reactiva – las corrientes reactivas o kVAR son producidas por los filtros capacitivos de entrada al UPS En cargas bajas(<40%) estas corrientes fluyen de los filtros capacitivos al bus del generador, incrementando potencialmente la perdida de la regulación de voltaje del generador o incluso ponerlo fuera de línea. Para combatir este riesgo, es necesario sobre dimensionar el generador para acomodar los kVARs extras o para conseguir que el factor de potencia del UPS permanezca lo más constante posible El único filtro bajo en kVAR en el PW limita la corriente Reactiva a menos del 13% de la corriente nominal de entrada evitando el costoso sobre-dimensionamiento del generador y las cuestiones de compatibilidad entre el generador y el UPS. COMPATIBILIDAD CON EL GENERADOR: Un gran factor de potencia (exceso de kVAR) forzara al generador a salir de línea! Sin el costoso sobre-dimensionamiento del generador Sin riegos de incompatibilidad con el generador

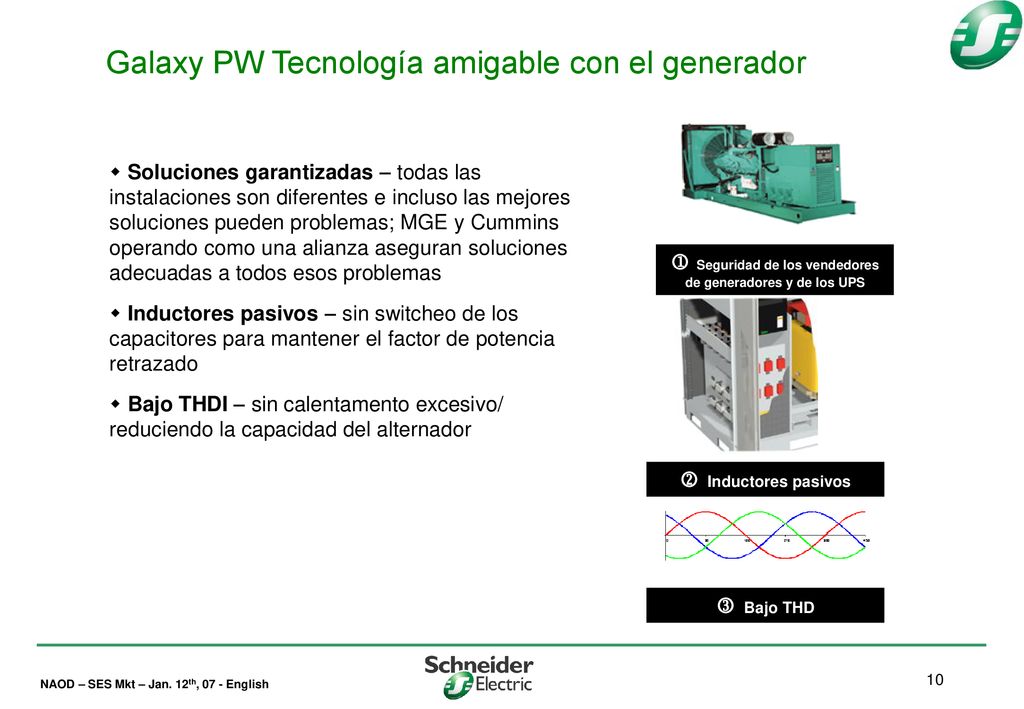

10  Seguridad de los vendedores de generadores y de los UPS
Galaxy PW Tecnología amigable con el generador  Inductores pasivos  Bajo THD  Seguridad de los vendedores de generadores y de los UPS Soluciones garantizadas – todas las instalaciones son diferentes e incluso las mejores soluciones pueden problemas; MGE y Cummins operando como una alianza aseguran soluciones adecuadas a todos esos problemas Inductores pasivos – sin switcheo de los capacitores para mantener el factor de potencia retrazado Bajo THDI – sin calentamento excesivo/ reduciendo la capacidad del alternador

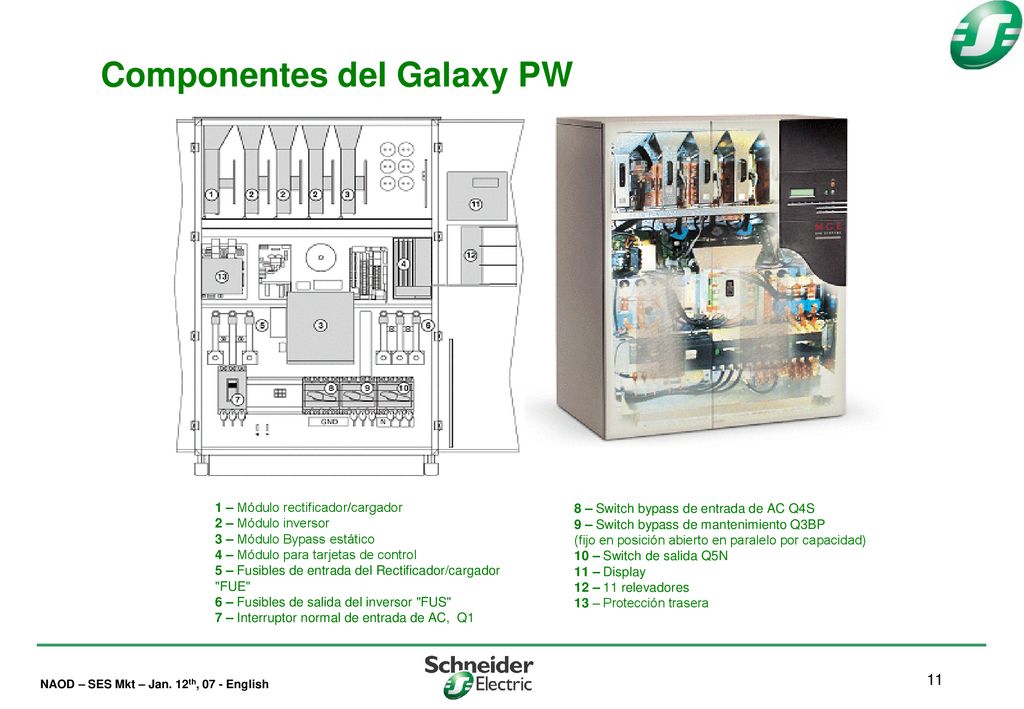

11 Componentes del Galaxy PW
1 – Módulo rectificador/cargador 2 – Módulo inversor 3 – Módulo Bypass estático 4 – Módulo para tarjetas de control 5 – Fusibles de entrada del Rectificador/cargador "FUE" 6 – Fusibles de salida del inversor "FUS" 7 – Interruptor normal de entrada de AC, Q1 8 – Switch bypass de entrada de AC Q4S 9 – Switch bypass de mantenimiento Q3BP (fijo en posición abierto en paralelo por capacidad) 10 – Switch de salida Q5N 11 – Display 12 – 11 relevadores 13 – Protección trasera

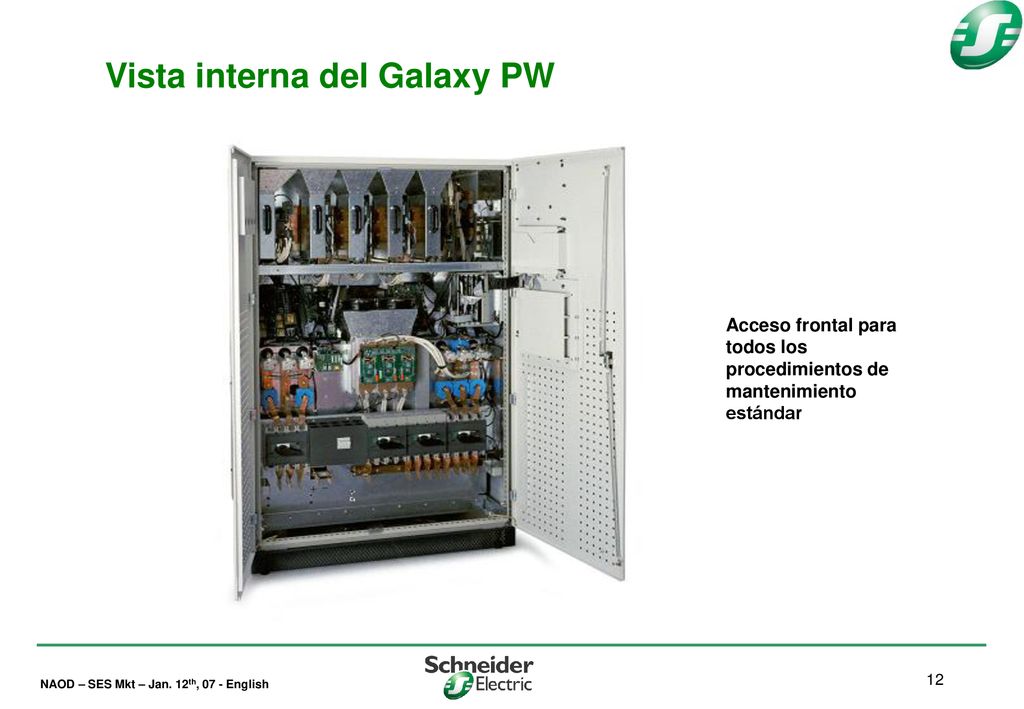

12 Vista interna del Galaxy PW
Acceso frontal para todos los procedimientos de mantenimiento estándar

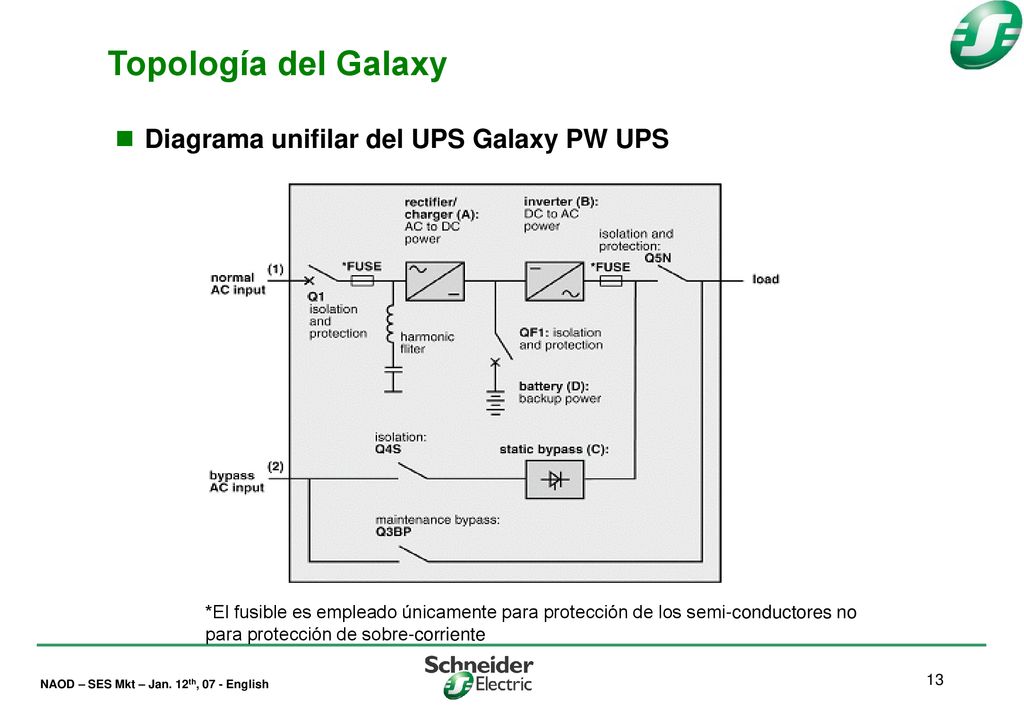

13 Topología del Galaxy Diagrama unifilar del UPS Galaxy PW UPS
*El fusible es empleado únicamente para protección de los semi-conductores no para protección de sobre-corriente

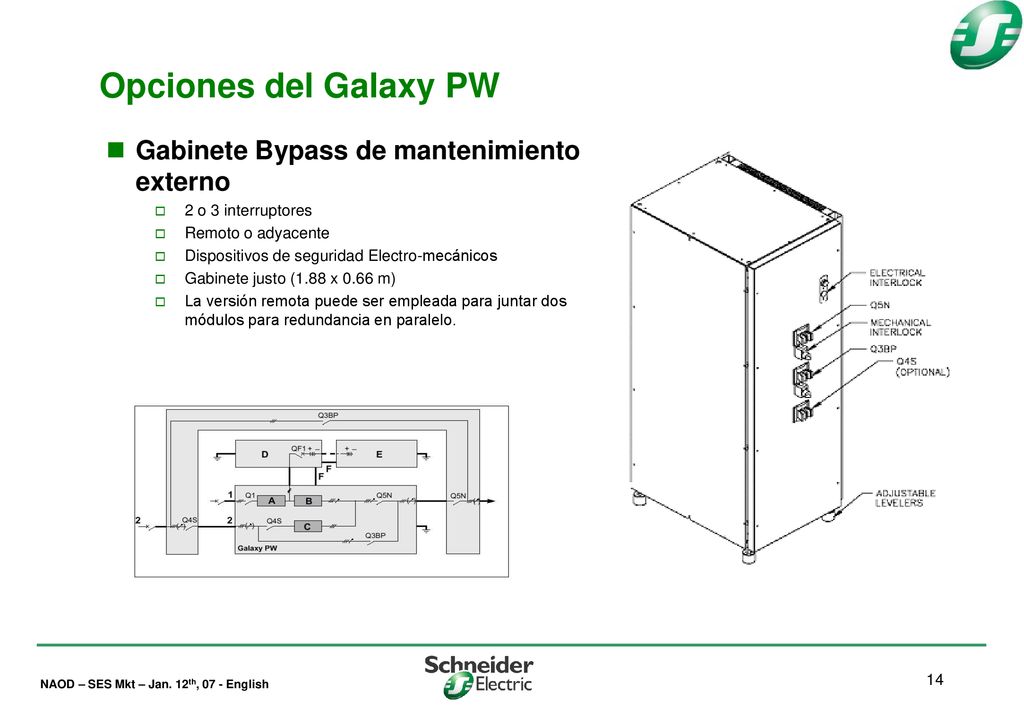

14 Opciones del Galaxy PW Gabinete Bypass de mantenimiento externo
2 o 3 interruptores Remoto o adyacente Dispositivos de seguridad Electro-mecánicos Gabinete justo (1.88 x 0.66 m) La versión remota puede ser empleada para juntar dos módulos para redundancia en paralelo.

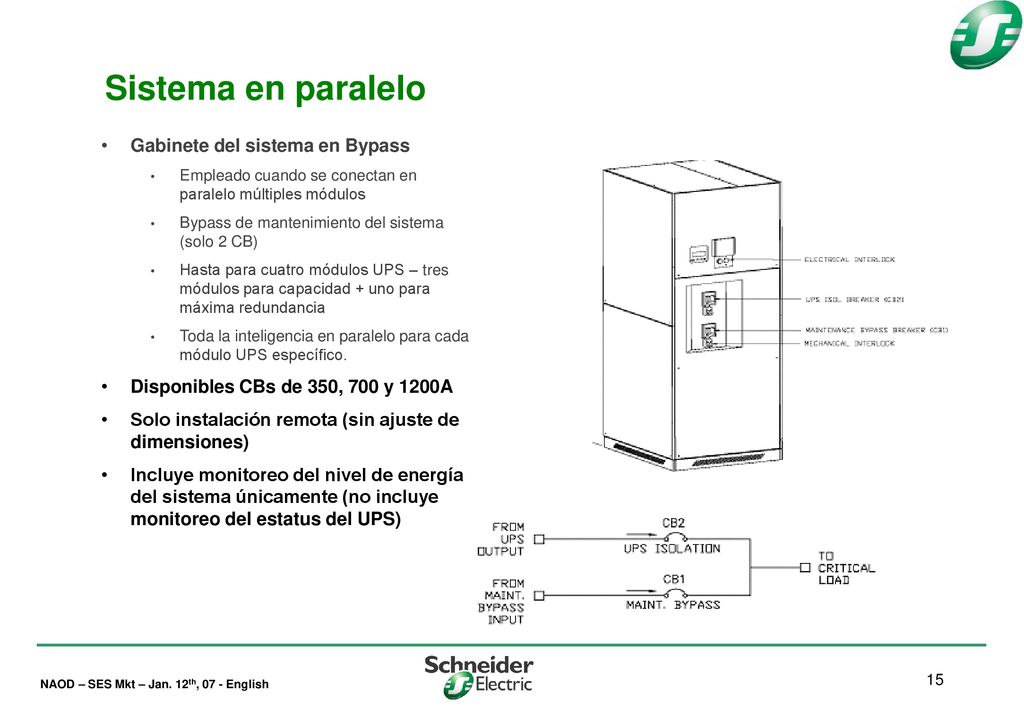

15 Sistema en paralelo Gabinete del sistema en Bypass
Empleado cuando se conectan en paralelo múltiples módulos Bypass de mantenimiento del sistema (solo 2 CB) Hasta para cuatro módulos UPS – tres módulos para capacidad + uno para máxima redundancia Toda la inteligencia en paralelo para cada módulo UPS específico. Disponibles CBs de 350, 700 y 1200A Solo instalación remota (sin ajuste de dimensiones) Incluye monitoreo del nivel de energía del sistema únicamente (no incluye monitoreo del estatus del UPS)

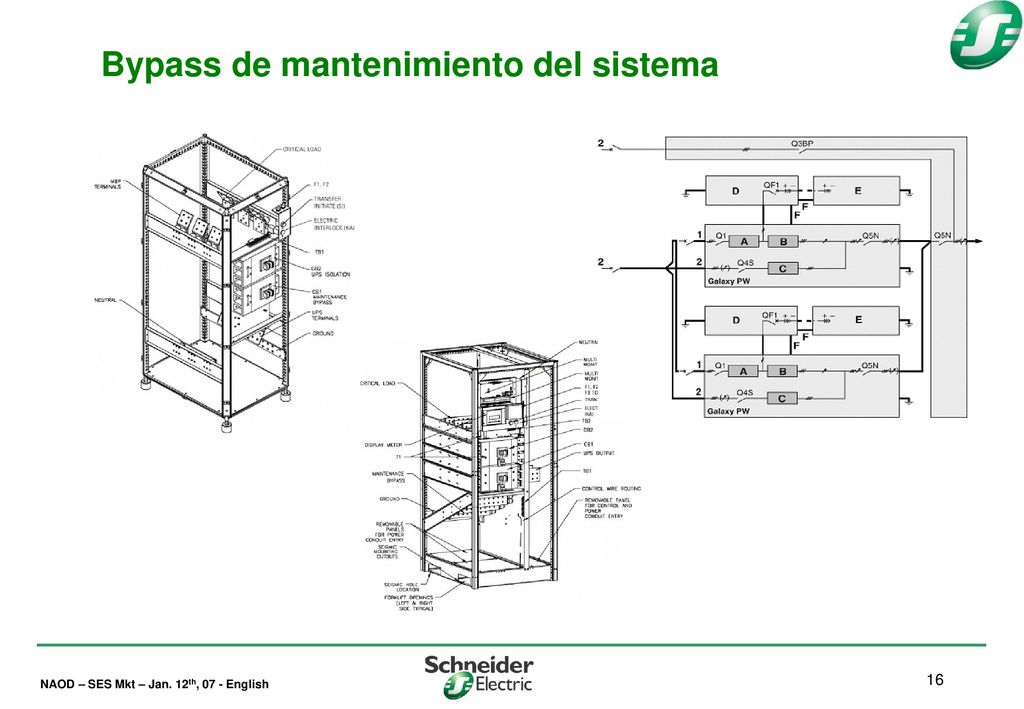

16 Bypass de mantenimiento del sistema

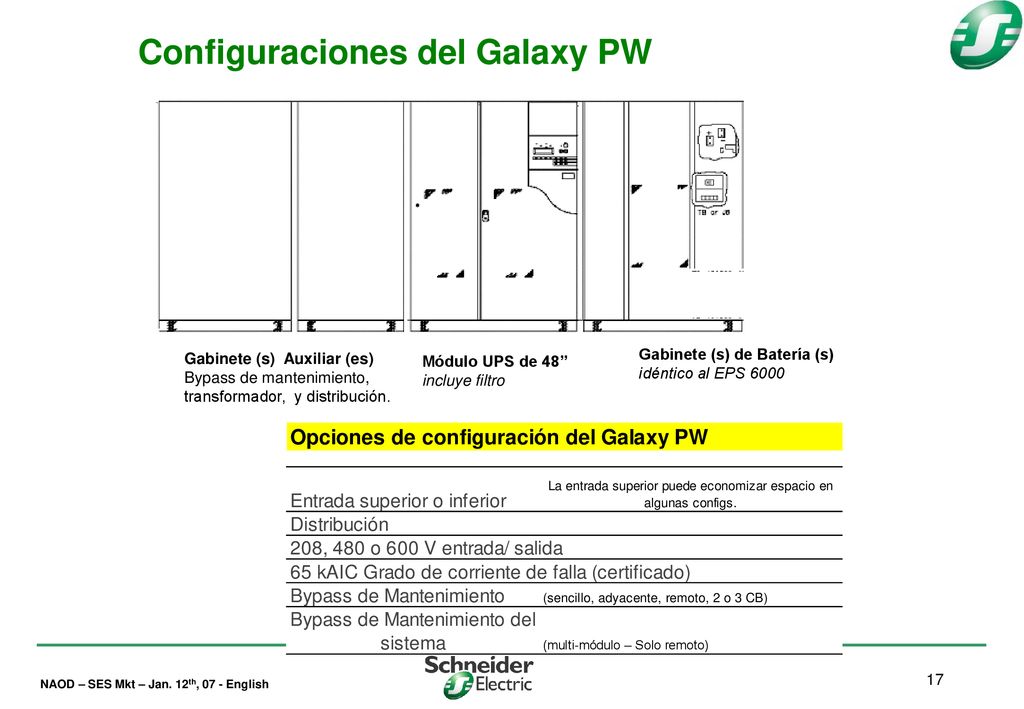

17 Configuraciones del Galaxy PW
Gabinete (s) Auxiliar (es) Bypass de mantenimiento, transformador, y distribución. Gabinete (s) de Batería (s) idéntico al EPS 6000 Módulo UPS de 48” incluye filtro

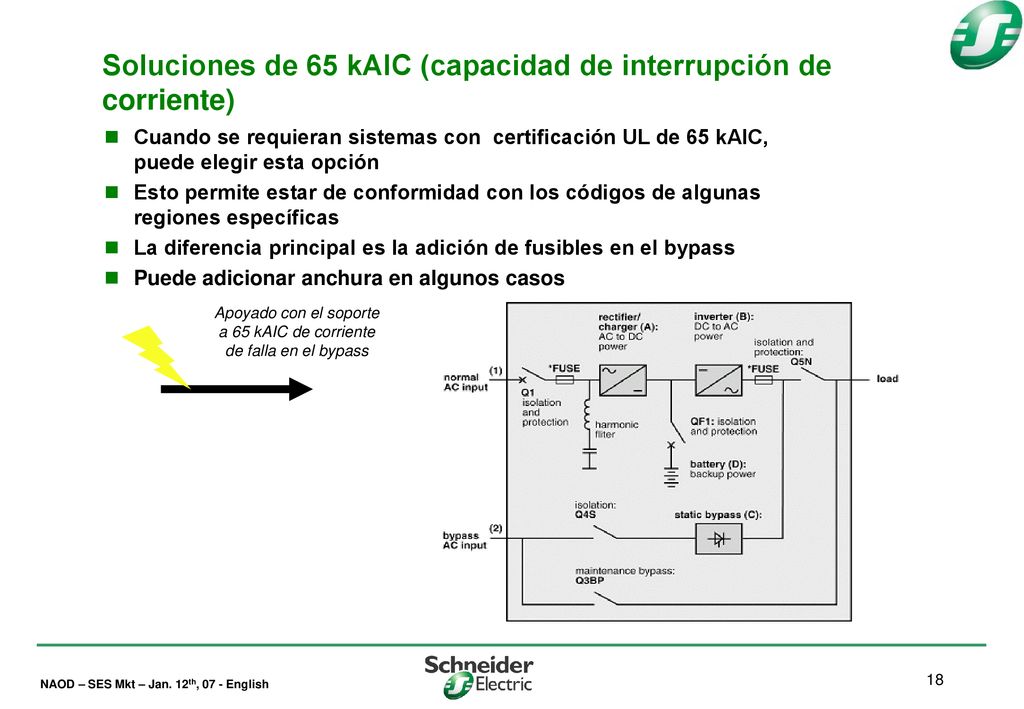

18 Soluciones de 65 kAIC (capacidad de interrupción de corriente)
Cuando se requieran sistemas con certificación UL de 65 kAIC, puede elegir esta opción Esto permite estar de conformidad con los códigos de algunas regiones específicas La diferencia principal es la adición de fusibles en el bypass Puede adicionar anchura en algunos casos Apoyado con el soporte a 65 kAIC de corriente de falla en el bypass

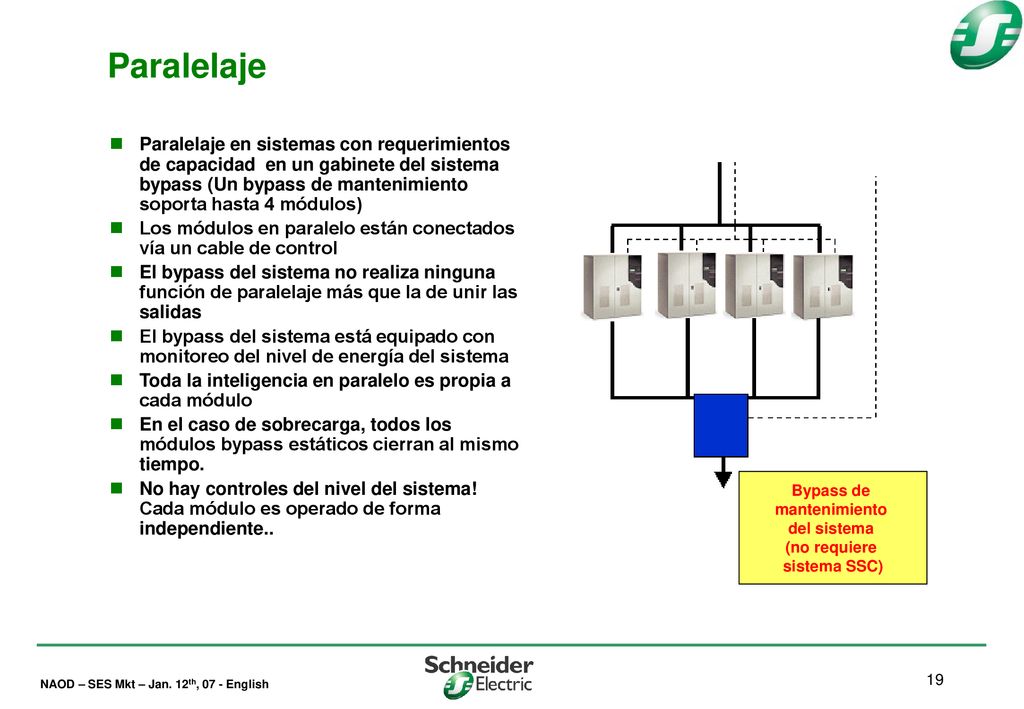

19 Paralelaje Paralelaje en sistemas con requerimientos de capacidad en un gabinete del sistema bypass (Un bypass de mantenimiento soporta hasta 4 módulos) Los módulos en paralelo están conectados vía un cable de control El bypass del sistema no realiza ninguna función de paralelaje más que la de unir las salidas El bypass del sistema está equipado con monitoreo del nivel de energía del sistema Toda la inteligencia en paralelo es propia a cada módulo En el caso de sobrecarga, todos los módulos bypass estáticos cierran al mismo tiempo. No hay controles del nivel del sistema! Cada módulo es operado de forma independiente.. Bypass de mantenimiento del sistema (no requiere sistema SSC)

20 Conexión en paralelo por capacidad o redundancia
Hasta 4 módulos en paralelo por capacidad o redundancia No requiere gabinete del switch estático Se puede expandir conforme se requiera 225 kVA 450 kVA 675 kVA 675 kVA N+1 Gabinete del sistema bypass de mantenimiento

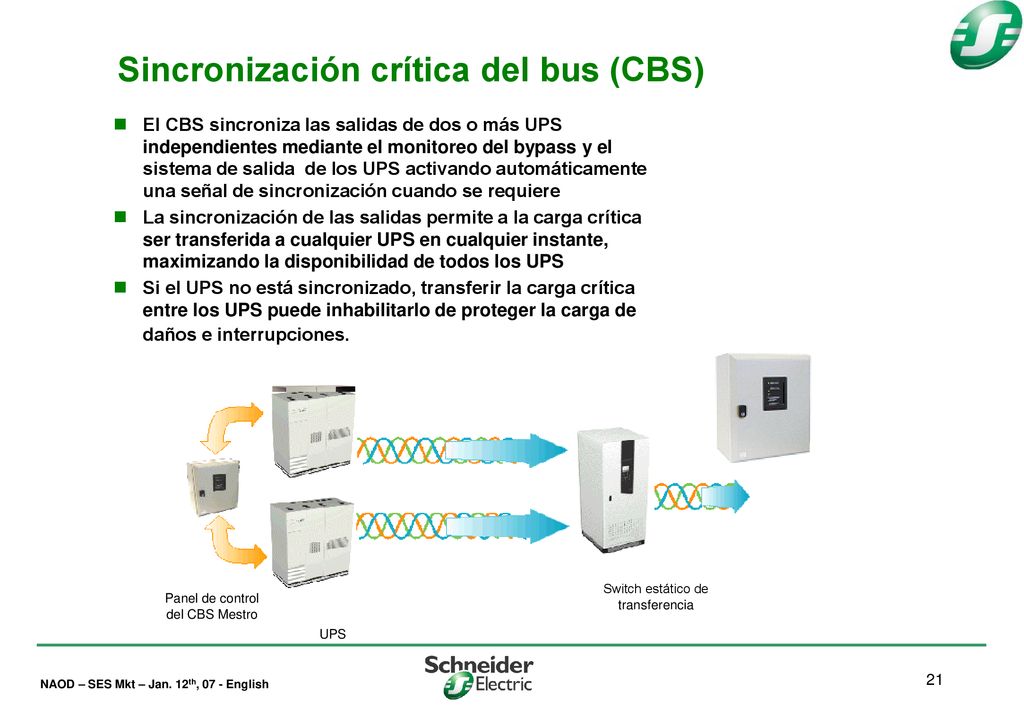

21 Sincronización crítica del bus (CBS)
El CBS sincroniza las salidas de dos o más UPS independientes mediante el monitoreo del bypass y el sistema de salida de los UPS activando automáticamente una señal de sincronización cuando se requiere La sincronización de las salidas permite a la carga crítica ser transferida a cualquier UPS en cualquier instante, maximizando la disponibilidad de todos los UPS Si el UPS no está sincronizado, transferir la carga crítica entre los UPS puede inhabilitarlo de proteger la carga de daños e interrupciones. UPS Switch estático de transferencia Panel de control del CBS Mestro

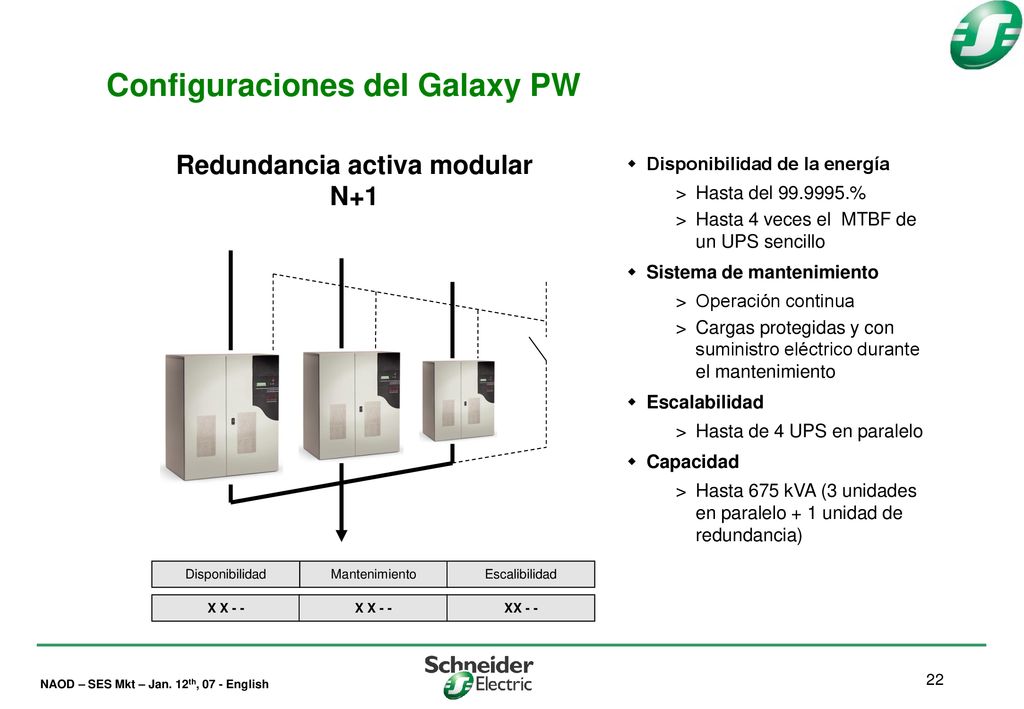

22 Redundancia activa modular N+1
Configuraciones del Galaxy PW Redundancia activa modular N+1 Disponibilidad de la energía Hasta del % Hasta 4 veces el MTBF de un UPS sencillo Sistema de mantenimiento Operación continua Cargas protegidas y con suministro eléctrico durante el mantenimiento Escalabilidad Hasta de 4 UPS en paralelo Capacidad Hasta 675 kVA (3 unidades en paralelo + 1 unidad de redundancia) X X - - Disponibilidad Mantenimiento XX - - Escalibilidad

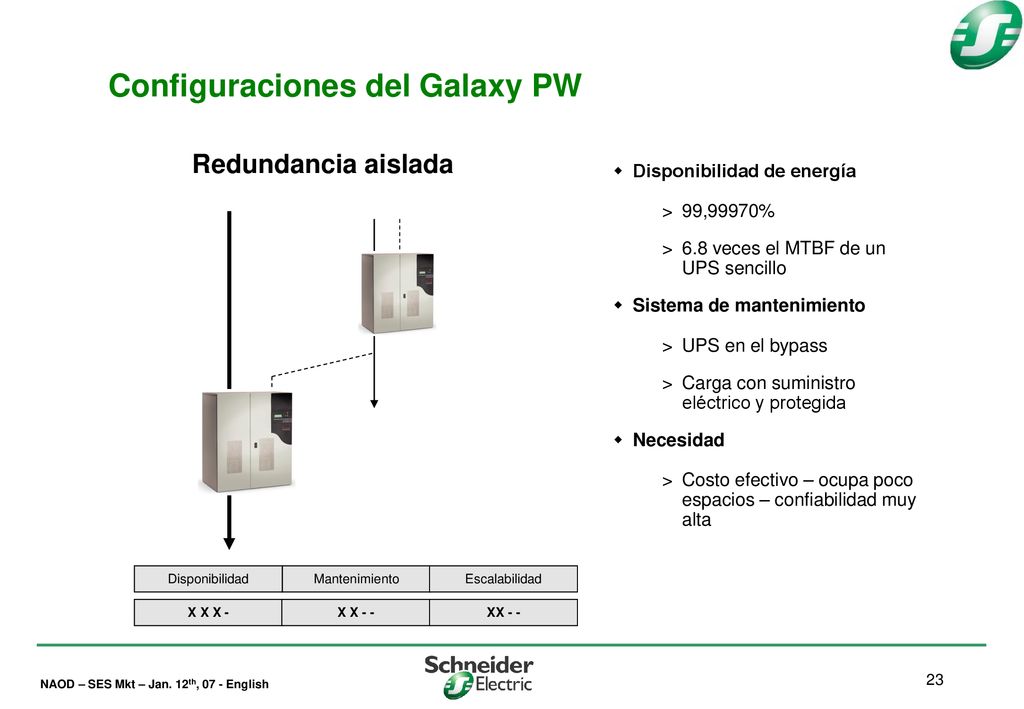

23 Configuraciones del Galaxy PW
Redundancia aislada Disponibilidad de energía 99,99970% 6.8 veces el MTBF de un UPS sencillo Sistema de mantenimiento UPS en el bypass Carga con suministro eléctrico y protegida Necesidad Costo efectivo – ocupa poco espacios – confiabilidad muy alta X X X - Disponibilidad Mantenimiento X X - - XX - - Escalabilidad

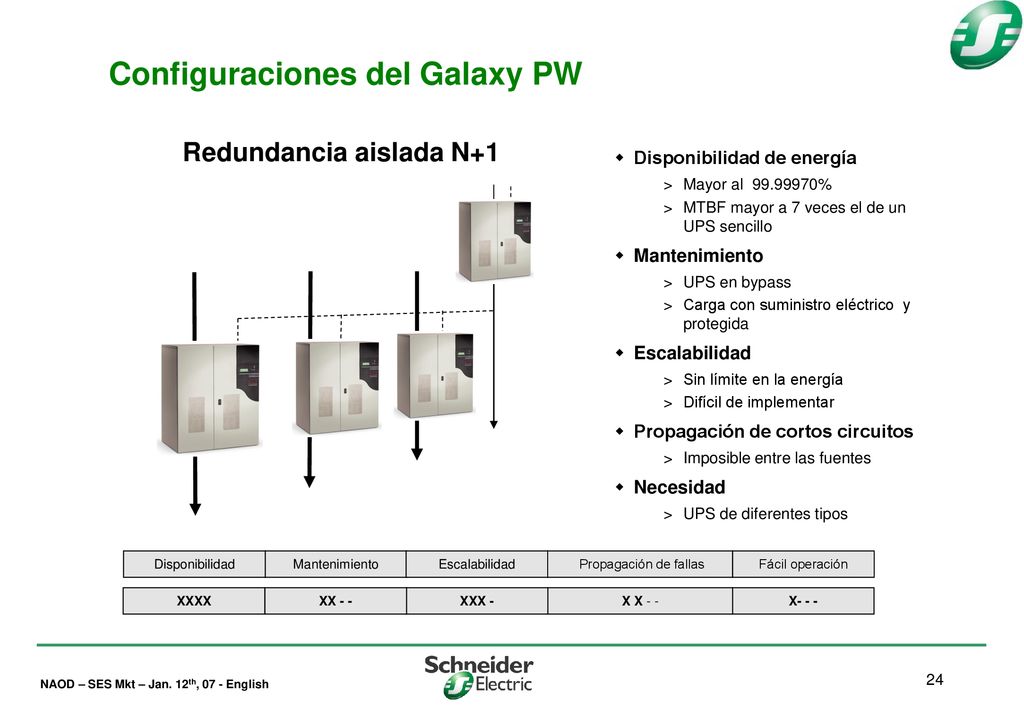

24 Redundancia aislada N+1
Configuraciones del Galaxy PW Redundancia aislada N+1 Disponibilidad de energía Mayor al % MTBF mayor a 7 veces el de un UPS sencillo Mantenimiento UPS en bypass Carga con suministro eléctrico y protegida Escalabilidad Sin límite en la energía Difícil de implementar Propagación de cortos circuitos Imposible entre las fuentes Necesidad UPS de diferentes tipos Disponibilidad Mantenimiento Escalabilidad Propagación de fallas Fácil operación X- - - X X - - XXX - XX - - XXXX

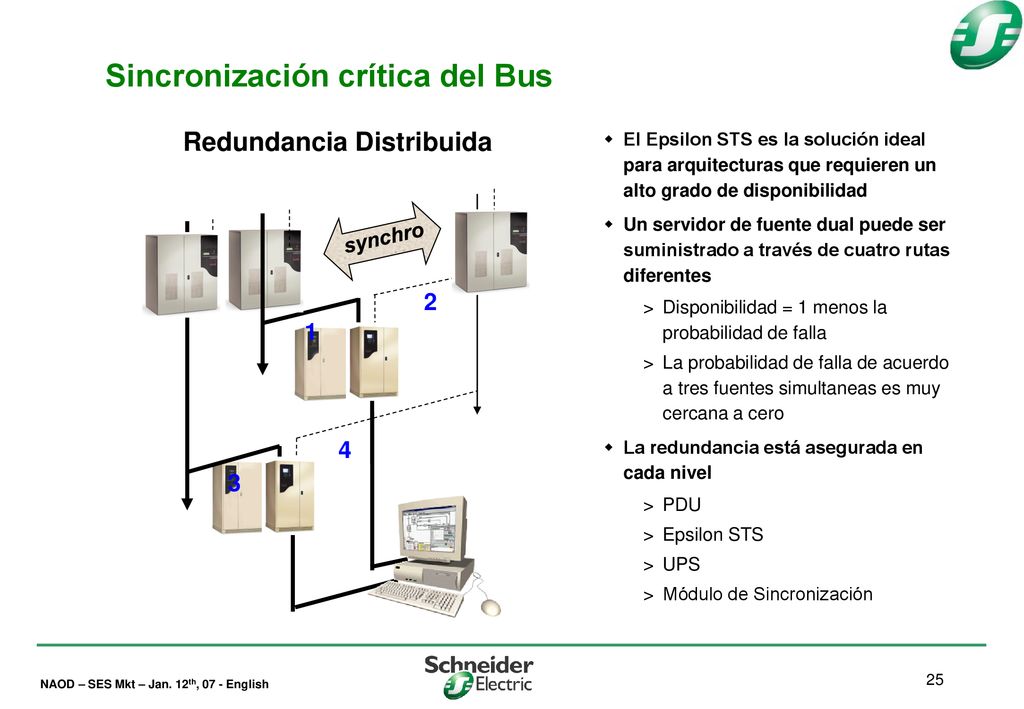

25 Redundancia Distribuida
Sincronización crítica del Bus Redundancia Distribuida El Epsilon STS es la solución ideal para arquitecturas que requieren un alto grado de disponibilidad Un servidor de fuente dual puede ser suministrado a través de cuatro rutas diferentes Disponibilidad = 1 menos la probabilidad de falla La probabilidad de falla de acuerdo a tres fuentes simultaneas es muy cercana a cero La redundancia está asegurada en cada nivel PDU Epsilon STS UPS Módulo de Sincronización synchro 1 2 3 4

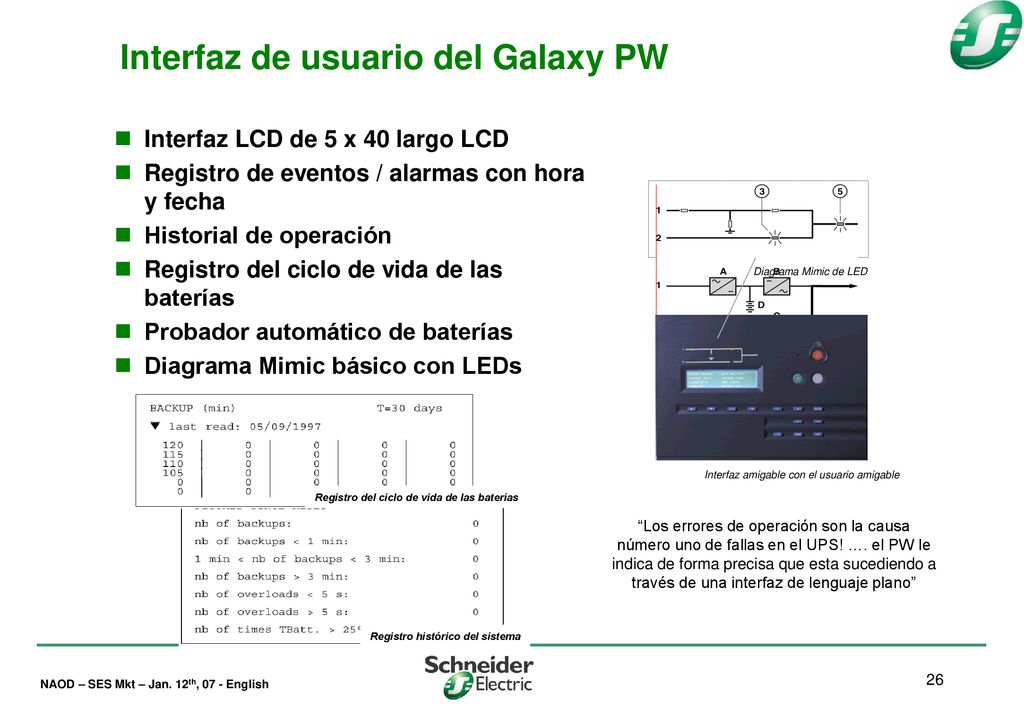

26 Interfaz de usuario del Galaxy PW
Interfaz LCD de 5 x 40 largo LCD Registro de eventos / alarmas con hora y fecha Historial de operación Registro del ciclo de vida de las baterías Probador automático de baterías Diagrama Mimic básico con LEDs Interfaz amigable con el usuario amigable Diagrama Mimic de LED Registro del ciclo de vida de las baterías Registro histórico del sistema “Los errores de operación son la causa número uno de fallas en el UPS! …. el PW le indica de forma precisa que esta sucediendo a través de una interfaz de lenguaje plano”

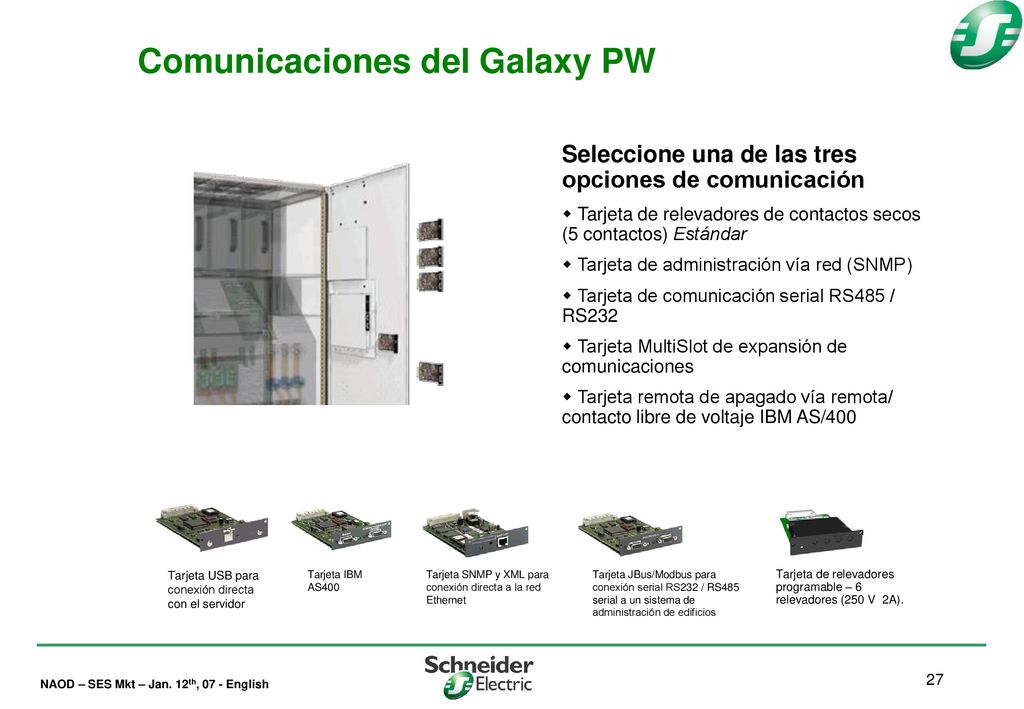

27 Comunicaciones del Galaxy PW
Seleccione una de las tres opciones de comunicación Tarjeta de relevadores de contactos secos (5 contactos) Estándar Tarjeta de administración vía red (SNMP) Tarjeta de comunicación serial RS485 / RS232 Tarjeta MultiSlot de expansión de comunicaciones Tarjeta remota de apagado vía remota/ contacto libre de voltaje IBM AS/400 Tarjeta SNMP y XML para conexión directa a la red Ethernet Tarjeta JBus/Modbus para conexión serial RS232 / RS485 serial a un sistema de administración de edificios Tarjeta IBM AS400 Tarjeta USB para conexión directa con el servidor Tarjeta de relevadores programable – 6 relevadores (250 V 2A).

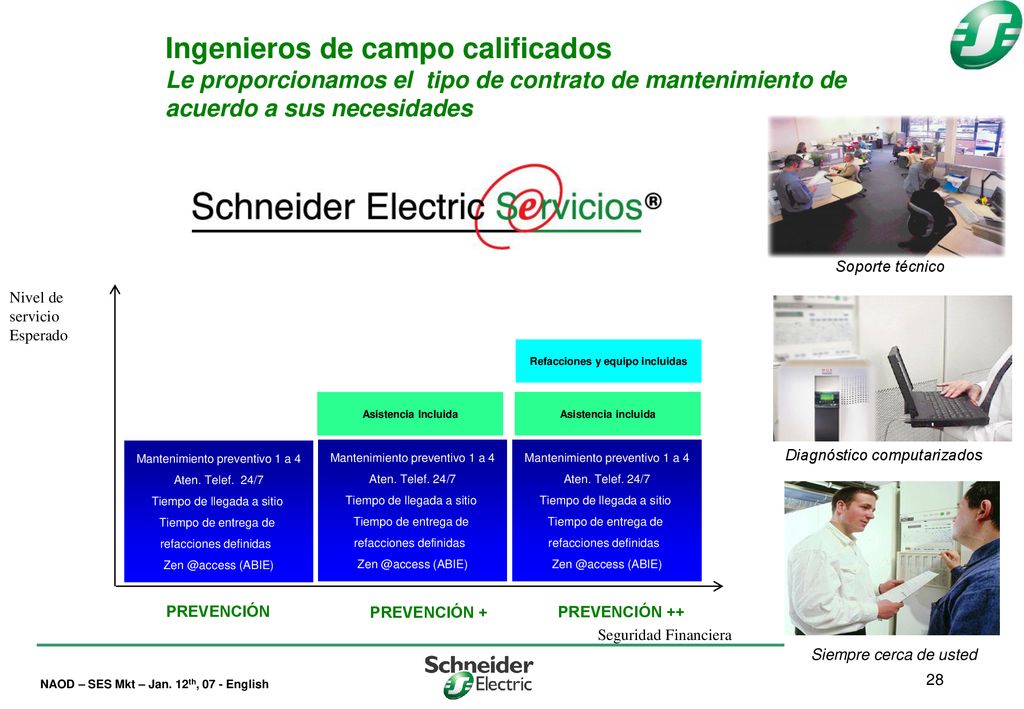

28 Refacciones y equipo incluidas
Ingenieros de campo calificados Le proporcionamos el tipo de contrato de mantenimiento de acuerdo a sus necesidades Soporte técnico Nivel de servicio Esperado Seguridad Financiera Mantenimiento preventivo 1 a 4 Aten. Telef. 24/7 Tiempo de llegada a sitio Tiempo de entrega de refacciones definidas (ABIE) PREVENCIÓN Asistencia Incluida PREVENCIÓN + PREVENCIÓN ++ Refacciones y equipo incluidas Asistencia incluida Aten. Telef. 24/7 Diagnóstico computarizados Siempre cerca de usted

29 Gracias …
