1 Método de Denavit-Hartenberg para el PUMA
INSTITUTO TECNOLOGICO DE VERACRUZ Método de Denavit-Hartenberg para el PUMA Equipo 6. Profesor: Dr. José Antonio Garrido Natarén

2 Método de Denavit-Hartenberg para el PUMA

3 Procedimiento de colocación de Ejes de Referencia

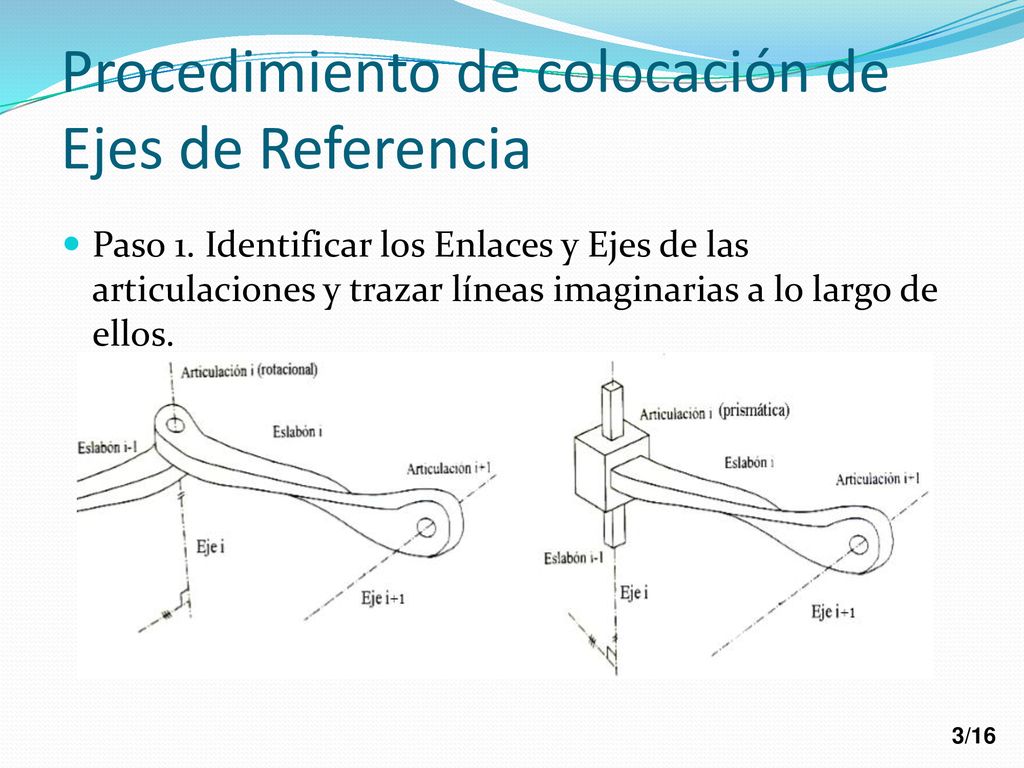

Paso 1. Identificar los Enlaces y Ejes de las articulaciones y trazar líneas imaginarias a lo largo de ellos.

4 Procedimiento de colocación de Ejes de Referencia

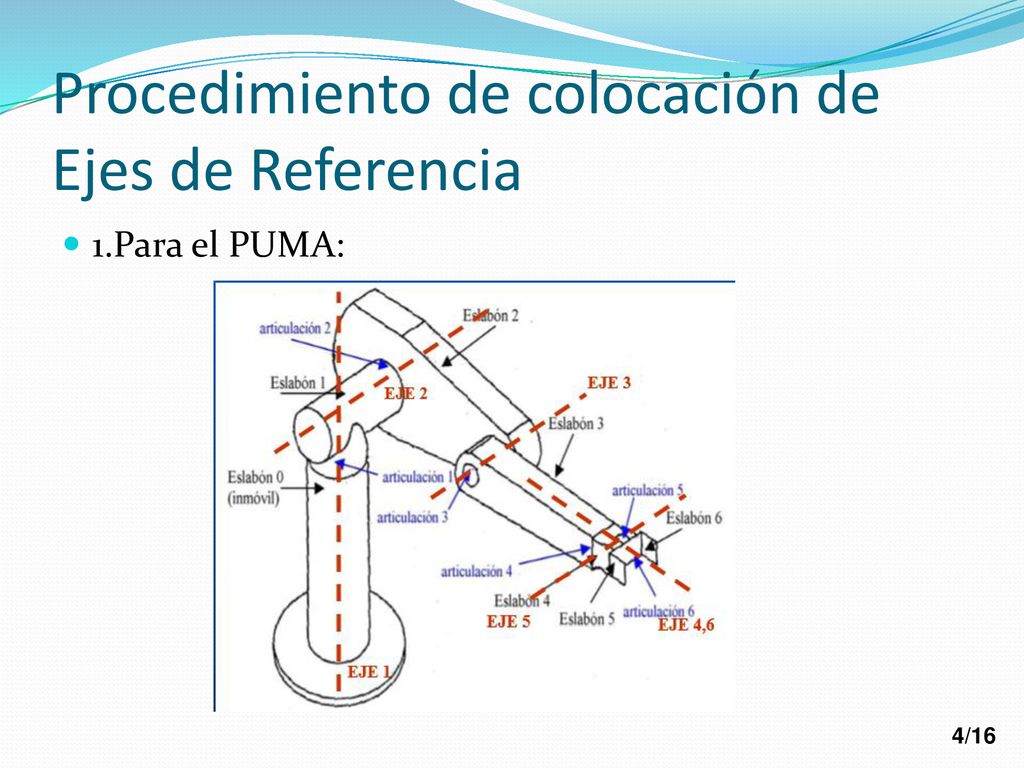

1.Para el PUMA:

5 Procedimiento de colocación de Ejes de Referencia

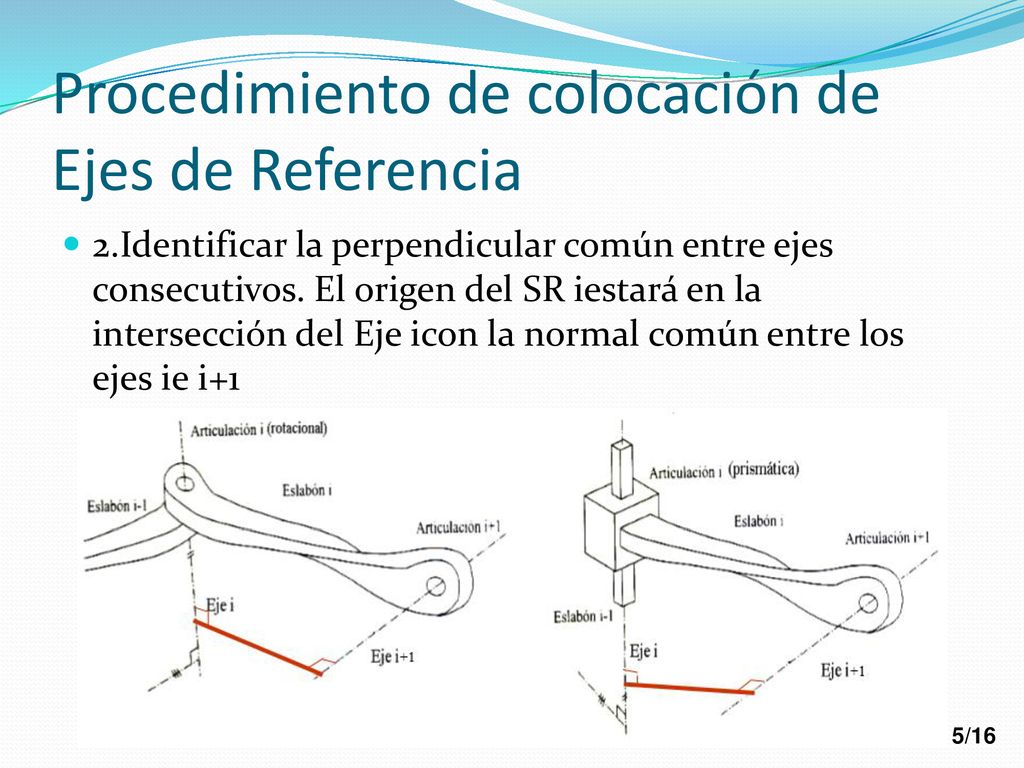

2.Identificar la perpendicular común entre ejes consecutivos. El origen del SR iestará en la intersección del Eje icon la normal común entre los ejes ie i+1

6 Procedimiento de colocación de Ejes de Referencia

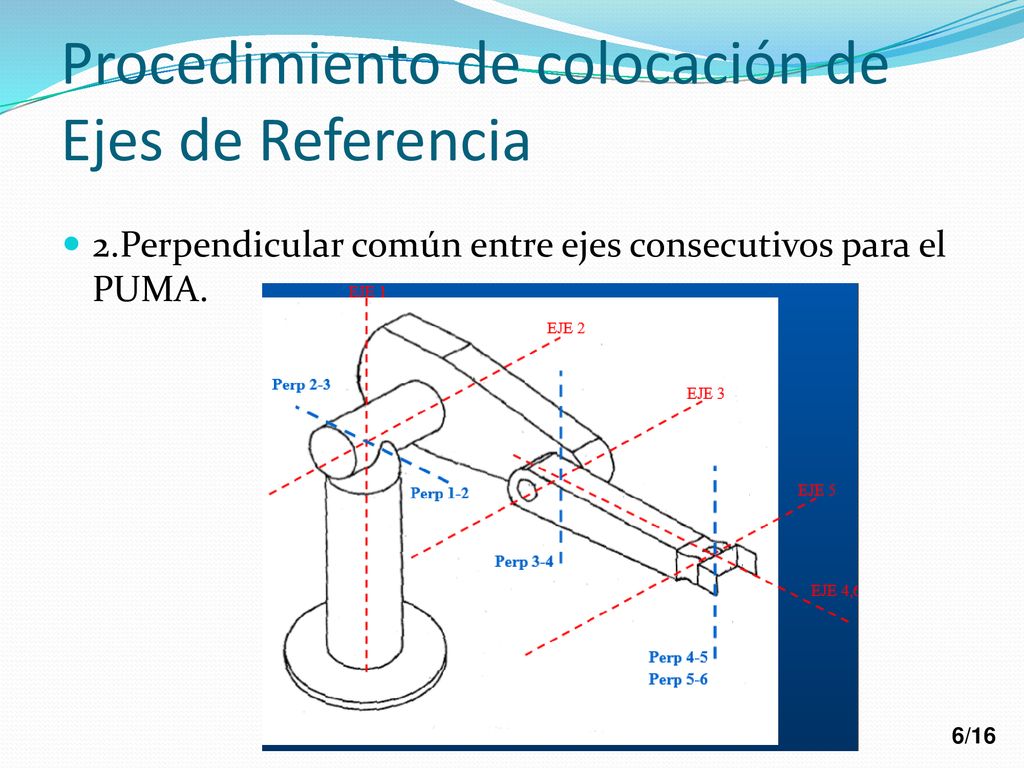

2.Perpendicular común entre ejes consecutivos para el PUMA.

7 Procedimiento de colocación de Ejes de Referencia.

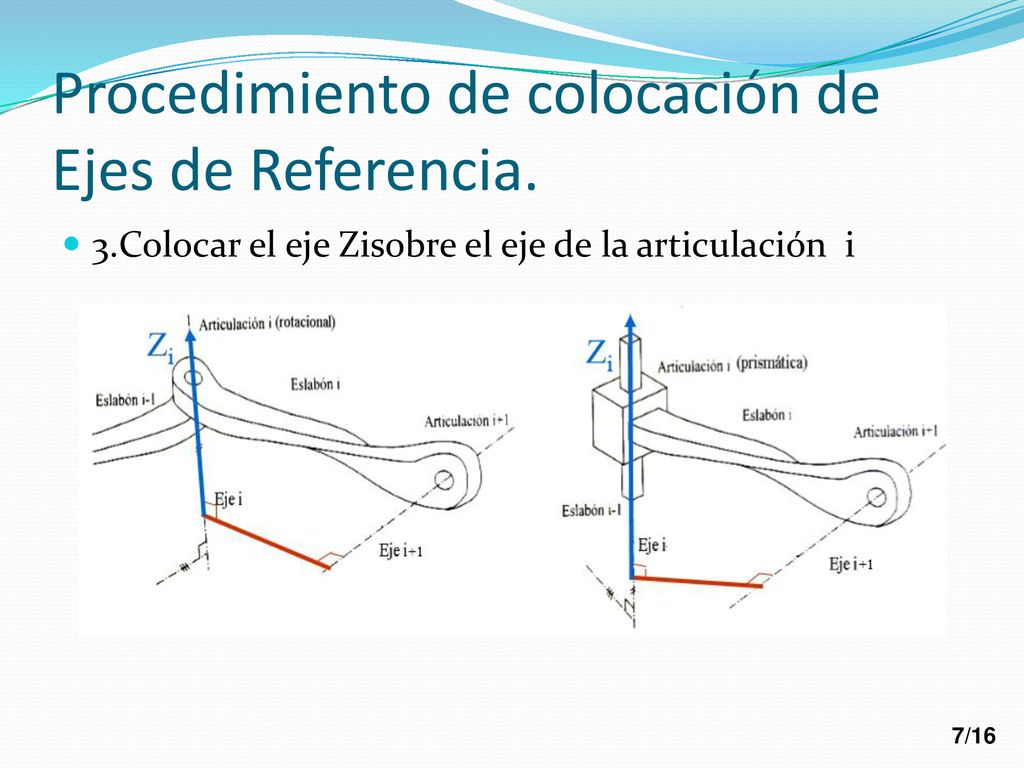

3.Colocar el eje Zisobre el eje de la articulación i

8 Procedimiento de colocación de Ejes de Referencia

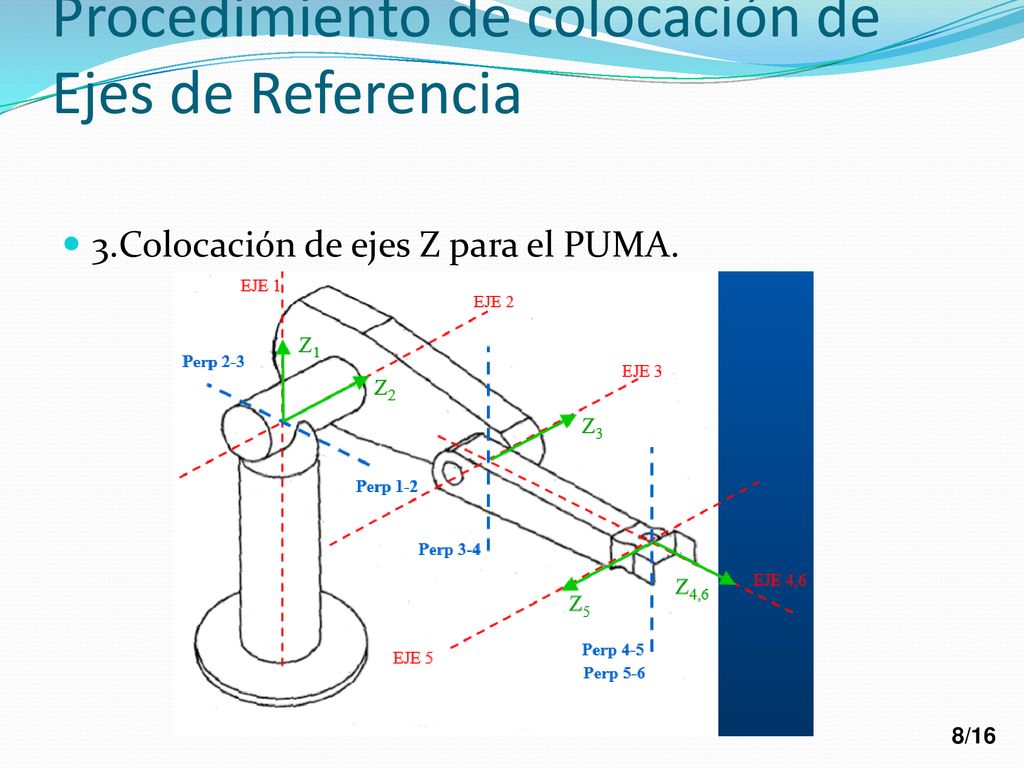

3.Colocación de ejes Z para el PUMA.

9 Procedimiento de colocación de Ejes de Referencia

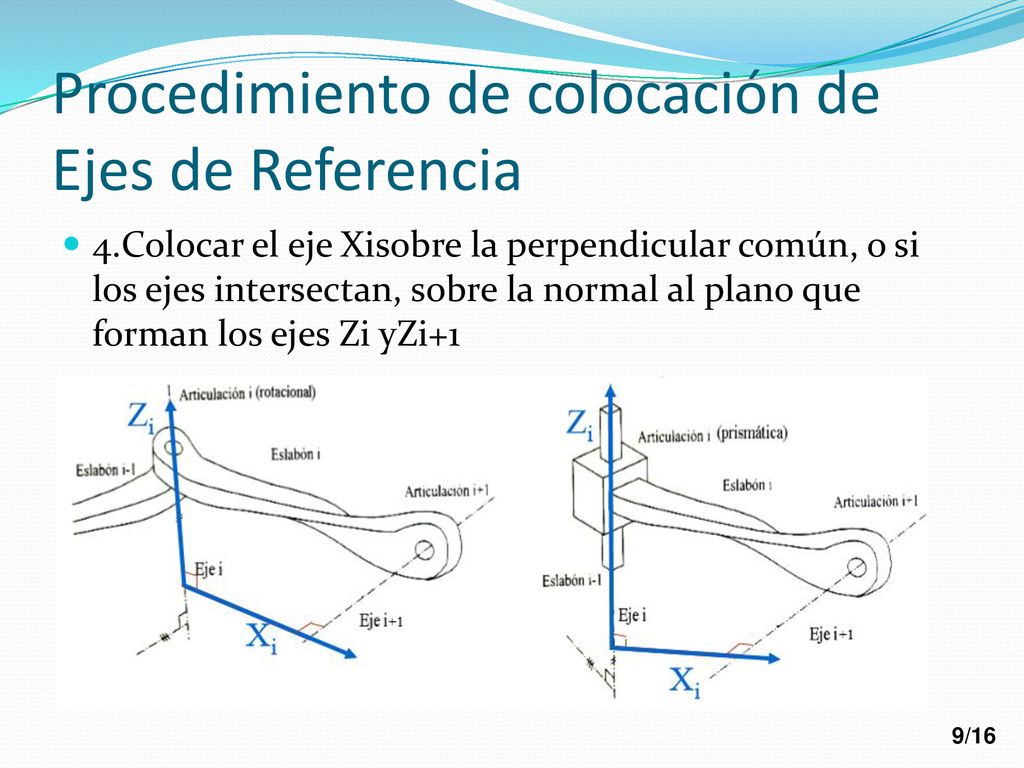

4.Colocar el eje Xisobre la perpendicular común, o si los ejes intersectan, sobre la normal al plano que forman los ejes Zi yZi+1

10 Procedimiento de colocación de Ejes de Referencia

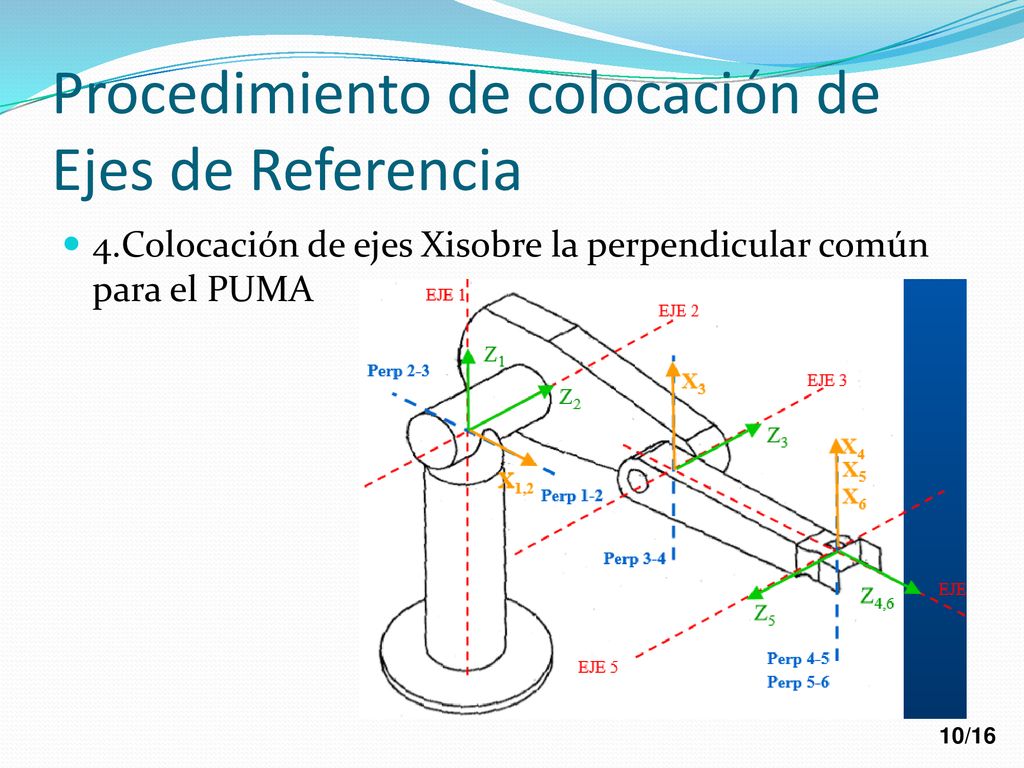

4.Colocación de ejes Xisobre la perpendicular común para el PUMA

11 Procedimiento de colocación de Ejes de Referencia

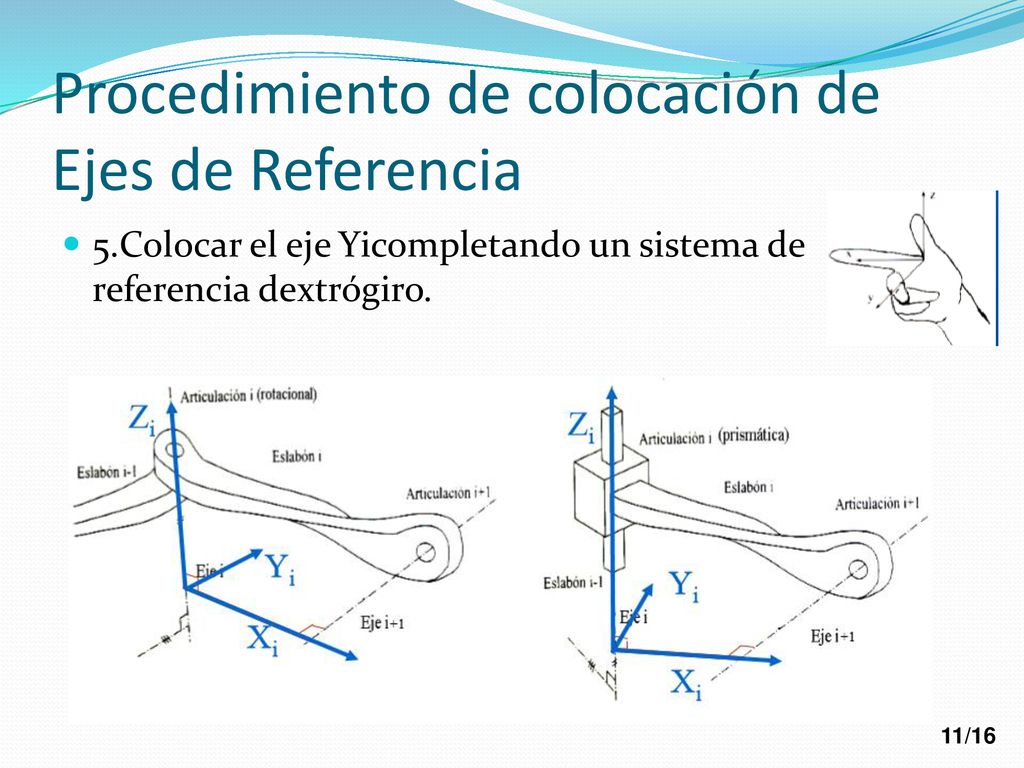

5.Colocar el eje Yicompletando un sistema de referencia dextrógiro.

12 Procedimiento de colocación de Ejes de Referencia

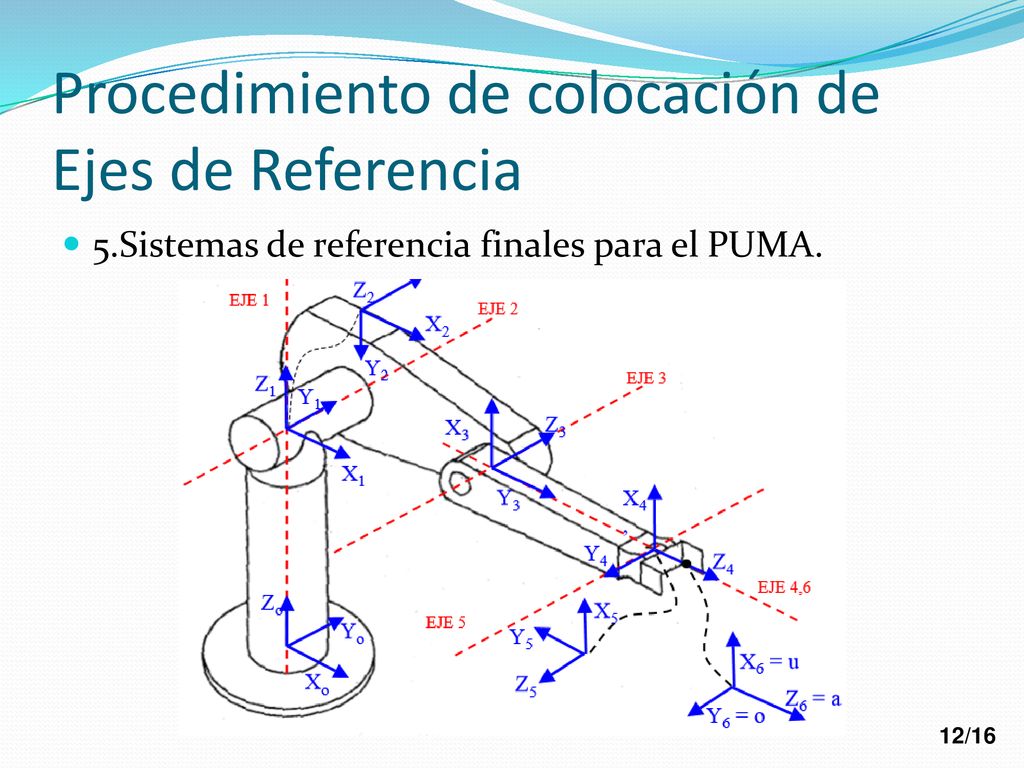

5.Sistemas de referencia finales para el PUMA.

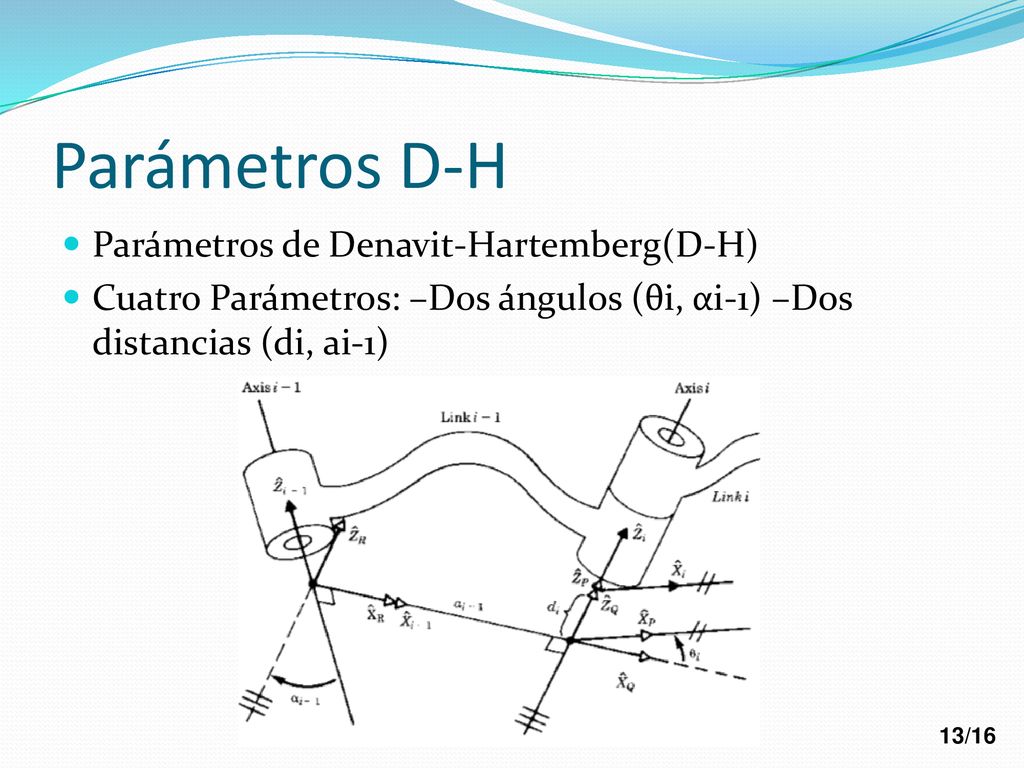

13 Parámetros D-H Parámetros de Denavit-Hartemberg(D-H)
Cuatro Parámetros: –Dos ángulos (θi, αi-1) –Dos distancias (di, ai-1)

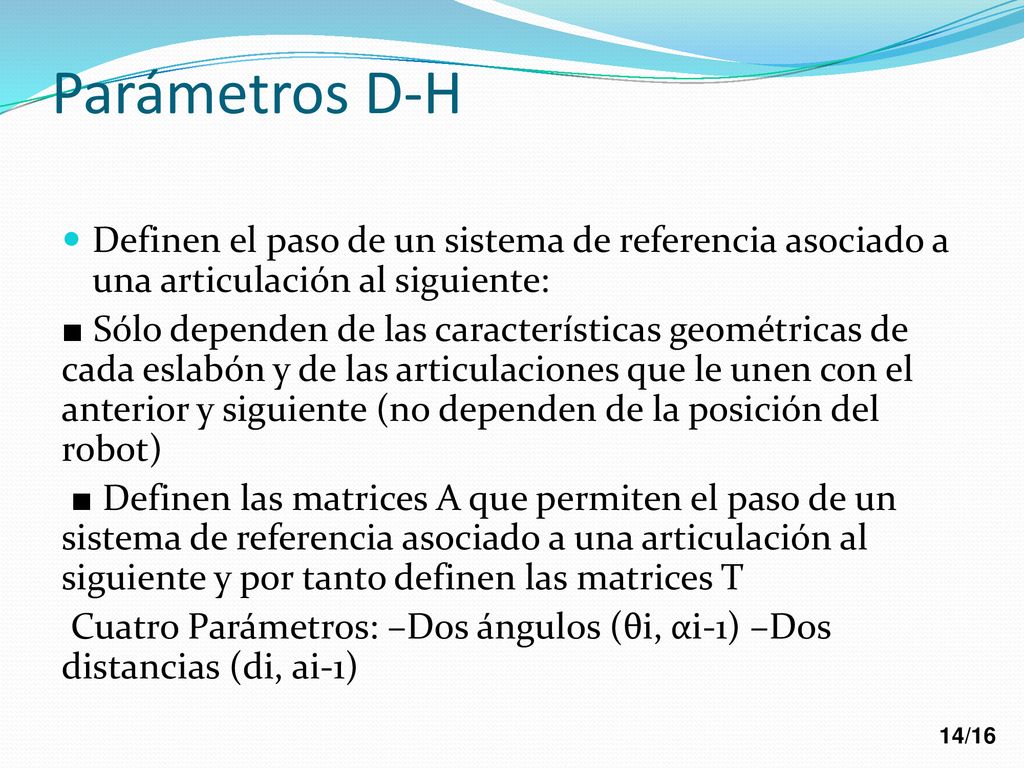

14 Parámetros D-H Definen el paso de un sistema de referencia asociado a una articulación al siguiente: ■ Sólo dependen de las características geométricas de cada eslabón y de las articulaciones que le unen con el anterior y siguiente (no dependen de la posición del robot) ■ Definen las matrices A que permiten el paso de un sistema de referencia asociado a una articulación al siguiente y por tanto definen las matrices T Cuatro Parámetros: –Dos ángulos (θi, αi-1) –Dos distancias (di, ai-1)

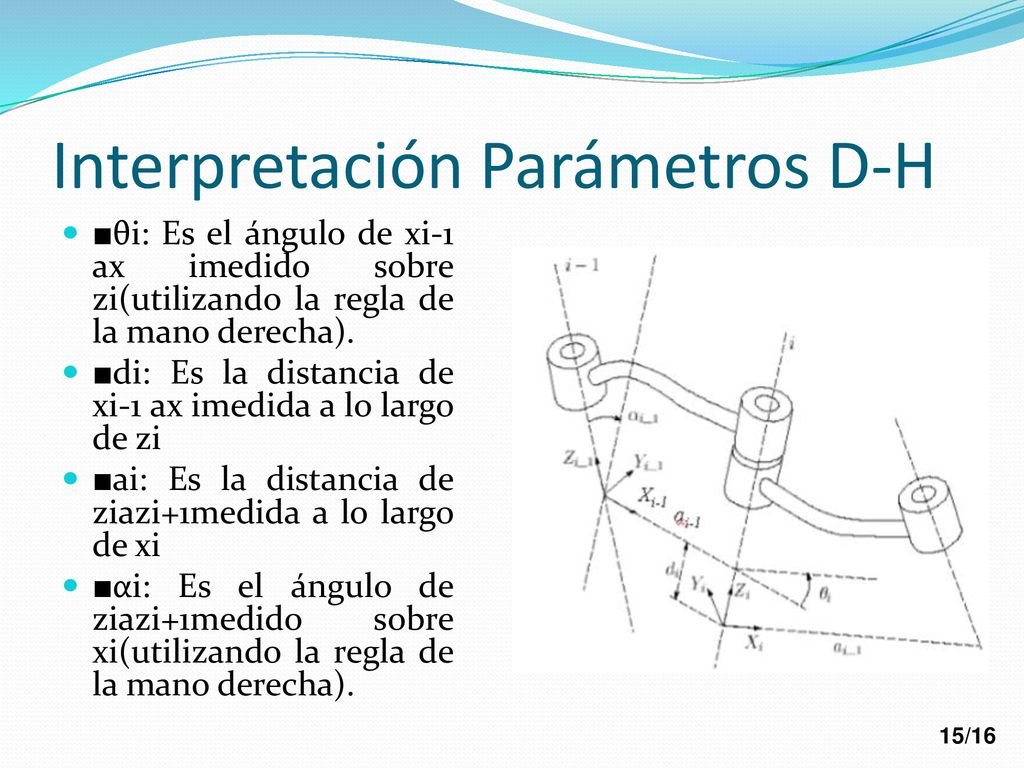

15 Interpretación Parámetros D-H
■θi: Es el ángulo de xi-1 ax imedido sobre zi(utilizando la regla de la mano derecha). ■di: Es la distancia de xi-1 ax imedida a lo largo de zi ■ai: Es la distancia de ziazi+1medida a lo largo de xi ■αi: Es el ángulo de ziazi+1medido sobre xi(utilizando la regla de la mano derecha).

16 Parámetros D-H para el PUMA
