1 Curso de Medidas de Prevención de Riesgos y Accidentes en la Pirotecnia
DIRIGIDO A SERVIDORES CIVILES

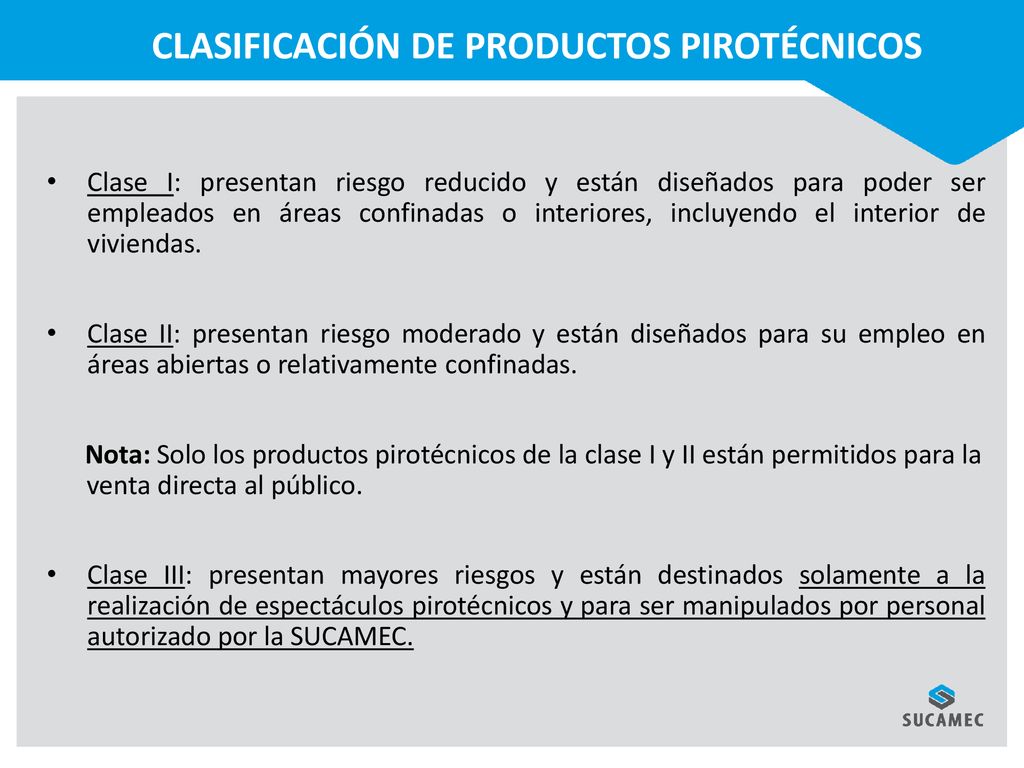

2 CLASIFICACIÓN DE PRODUCTOS PIROTÉCNICOS
Clase I: presentan riesgo reducido y están diseñados para poder ser empleados en áreas confinadas o interiores, incluyendo el interior de viviendas. Clase II: presentan riesgo moderado y están diseñados para su empleo en áreas abiertas o relativamente confinadas. Nota: Solo los productos pirotécnicos de la clase I y II están permitidos para la venta directa al público. Clase III: presentan mayores riesgos y están destinados solamente a la realización de espectáculos pirotécnicos y para ser manipulados por personal autorizado por la SUCAMEC.

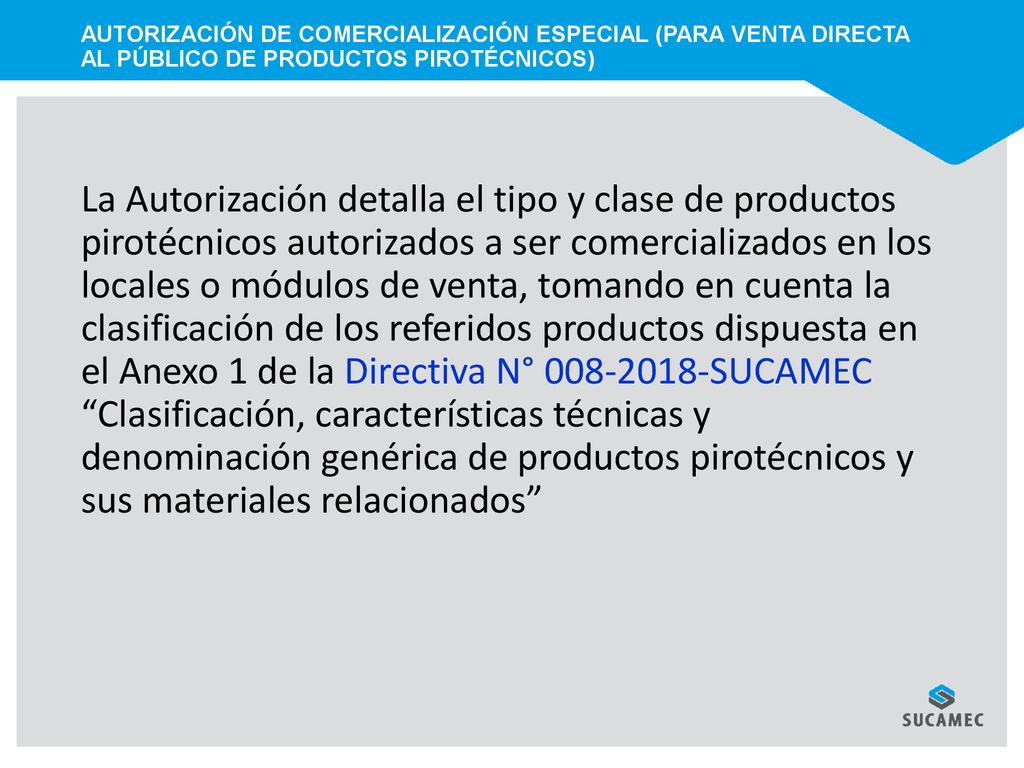

3 AUTORIZACIÓN DE COMERCIALIZACIÓN ESPECIAL (PARA VENTA DIRECTA AL PÚBLICO DE PRODUCTOS PIROTÉCNICOS)
La Autorización detalla el tipo y clase de productos pirotécnicos autorizados a ser comercializados en los locales o módulos de venta, tomando en cuenta la clasificación de los referidos productos dispuesta en el Anexo 1 de la Directiva N° SUCAMEC “Clasificación, características técnicas y denominación genérica de productos pirotécnicos y sus materiales relacionados”

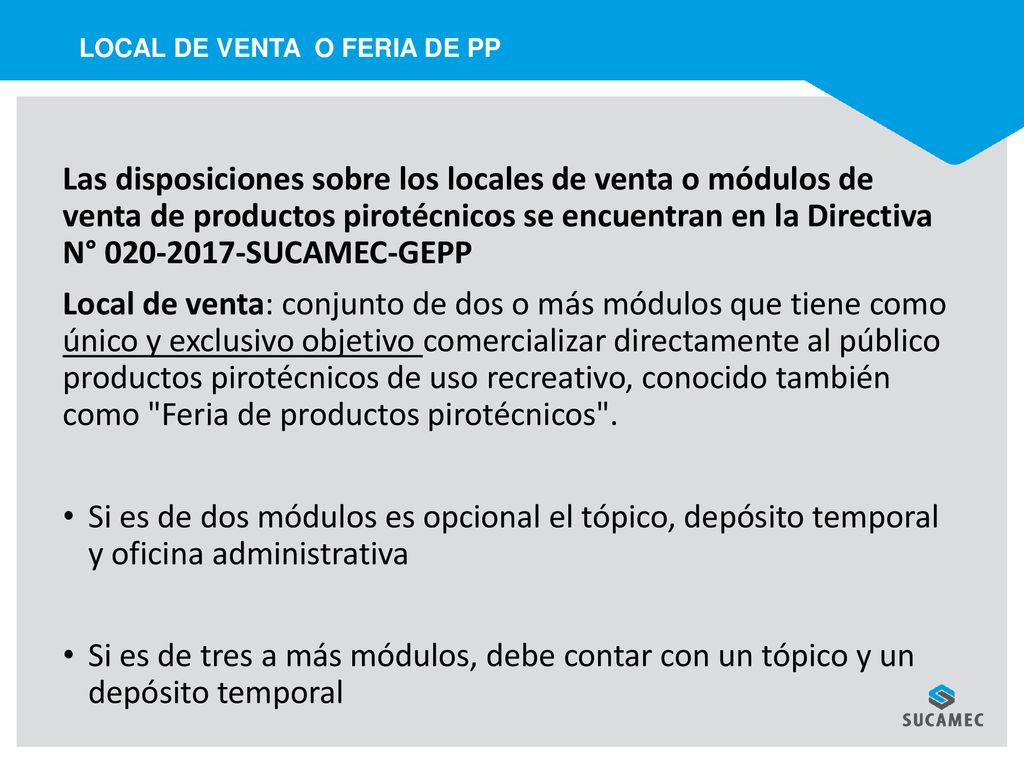

4 LOCAL DE VENTA O FERIA DE PP
Las disposiciones sobre los locales de venta o módulos de venta de productos pirotécnicos se encuentran en la Directiva N° SUCAMEC-GEPP Local de venta: conjunto de dos o más módulos que tiene como único y exclusivo objetivo comercializar directamente al público productos pirotécnicos de uso recreativo, conocido también como "Feria de productos pirotécnicos".   Si es de dos módulos es opcional el tópico, depósito temporal y oficina administrativa Si es de tres a más módulos, debe contar con un tópico y un depósito temporal

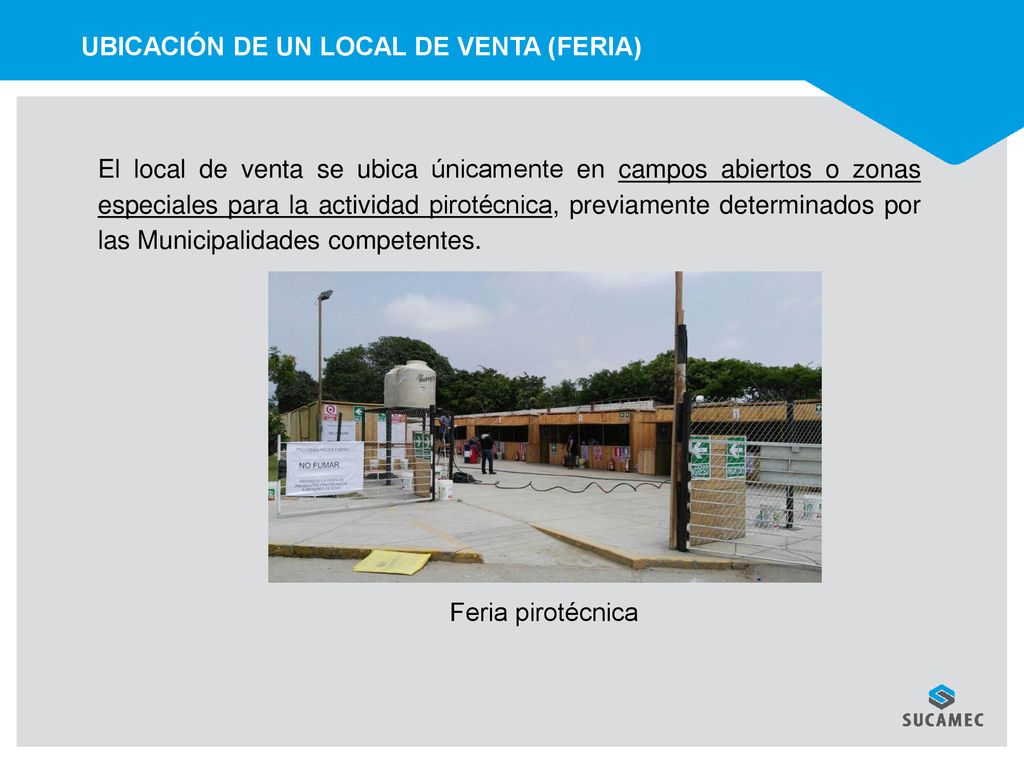

5 UBICACIÓN DE UN LOCAL DE VENTA (FERIA)
El local de venta se ubica únicamente en campos abiertos o zonas especiales para la actividad pirotécnica, previamente determinados por las Municipalidades competentes. Feria pirotécnica

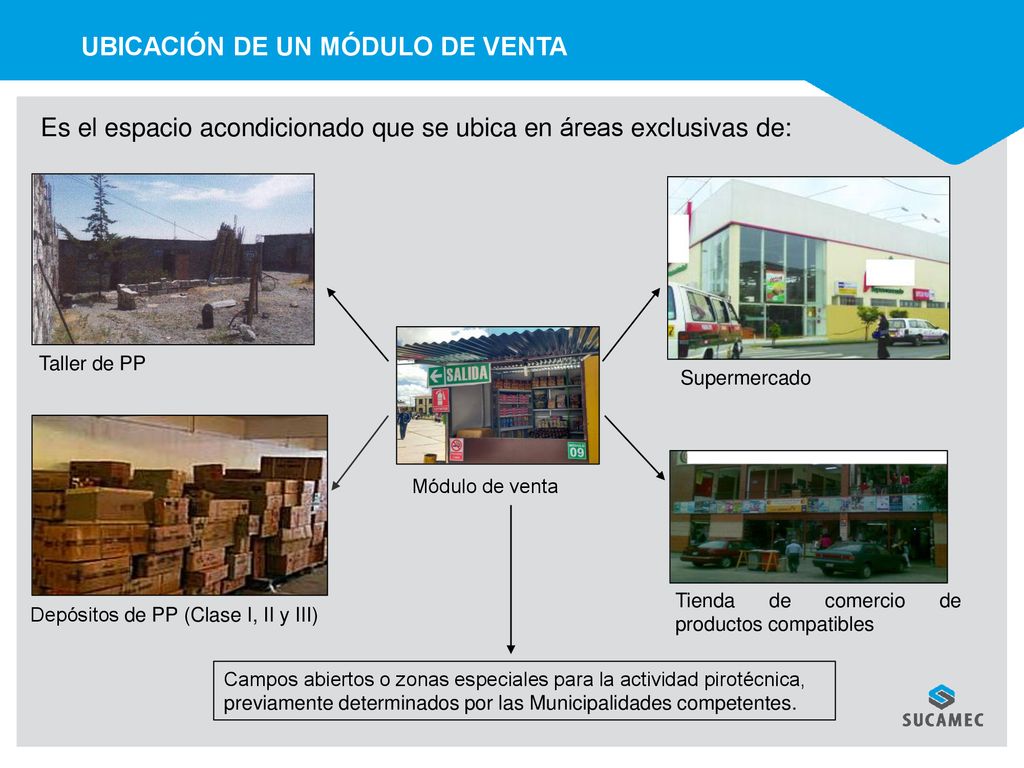

6 UBICACIÓN DE UN MÓDULO DE VENTA
Es el espacio acondicionado que se ubica en áreas exclusivas de: Supermercado Tienda de comercio de productos compatibles Módulo de venta Taller de PP Depósitos de PP (Clase I, II y III) Campos abiertos o zonas especiales para la actividad pirotécnica, previamente determinados por las Municipalidades competentes.

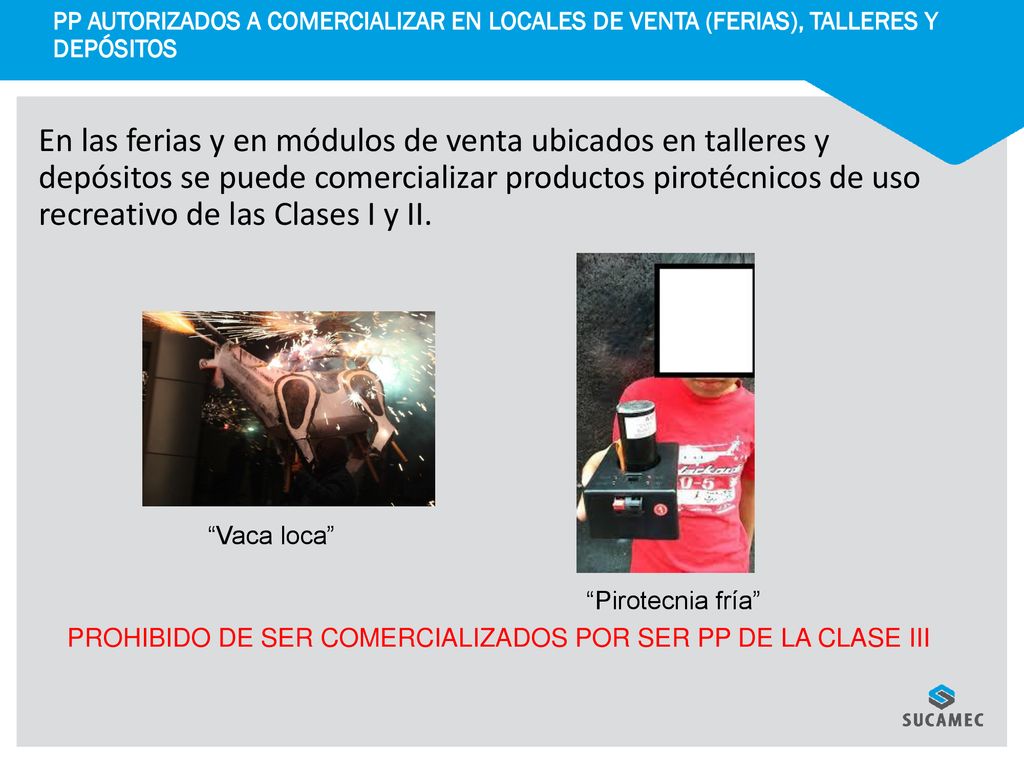

7 PP AUTORIZADOS A COMERCIALIZAR EN LOCALES DE VENTA (FERIAS), TALLERES Y DEPÓSITOS
En las ferias y en módulos de venta ubicados en talleres y depósitos se puede comercializar productos pirotécnicos de uso recreativo de las Clases I y II. “Vaca loca” “Pirotecnia fría” PROHIBIDO DE SER COMERCIALIZADOS POR SER PP DE LA CLASE III

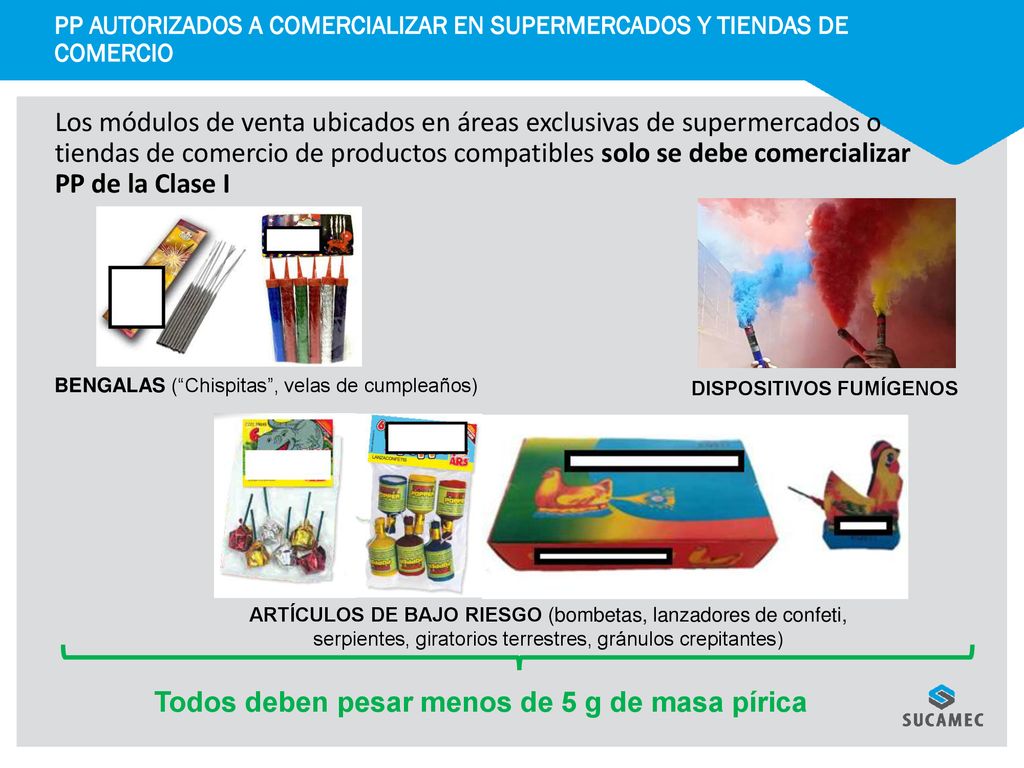

8 PP AUTORIZADOS A COMERCIALIZAR EN SUPERMERCADOS Y TIENDAS DE COMERCIO
Los módulos de venta ubicados en áreas exclusivas de supermercados o tiendas de comercio de productos compatibles solo se debe comercializar PP de la Clase I BENGALAS (“Chispitas”, velas de cumpleaños) DISPOSITIVOS FUMÍGENOS ARTÍCULOS DE BAJO RIESGO (bombetas, lanzadores de confeti, serpientes, giratorios terrestres, gránulos crepitantes) Todos deben pesar menos de 5 g de masa pírica

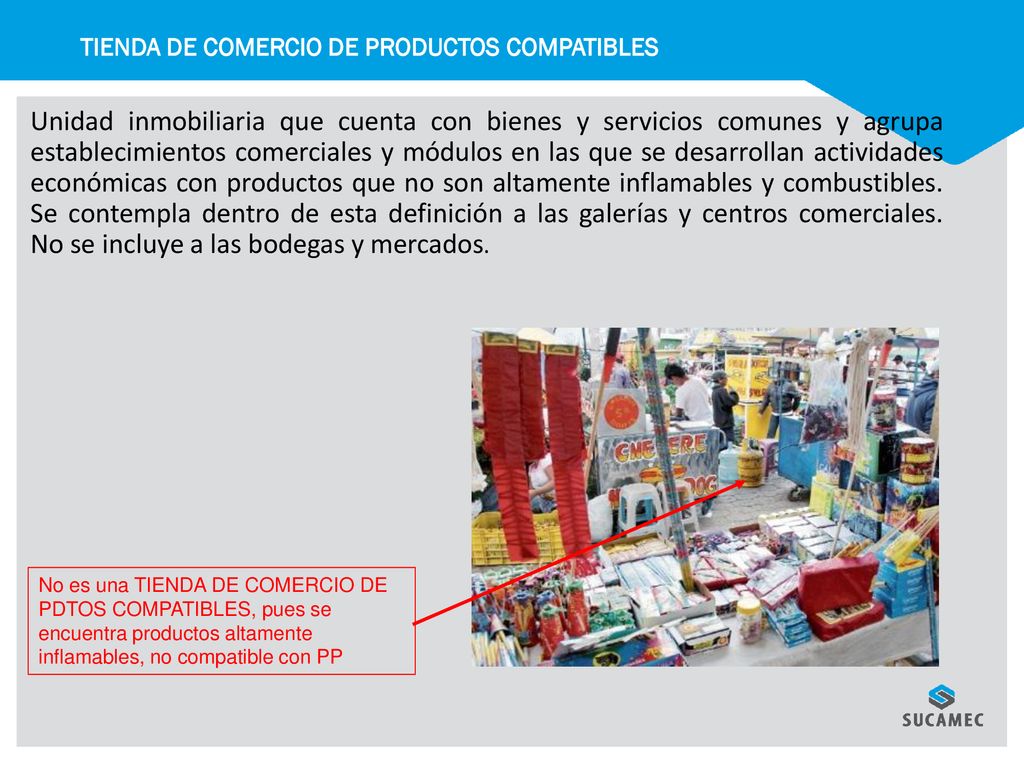

9 TIENDA DE COMERCIO DE PRODUCTOS COMPATIBLES
Unidad inmobiliaria que cuenta con bienes y servicios comunes y agrupa establecimientos comerciales y módulos en las que se desarrollan actividades económicas con productos que no son altamente inflamables y combustibles. Se contempla dentro de esta definición a las galerías y centros comerciales. No se incluye a las bodegas y mercados. No es una TIENDA DE COMERCIO DE PDTOS COMPATIBLES, pues se encuentra productos altamente inflamables, no compatible con PP

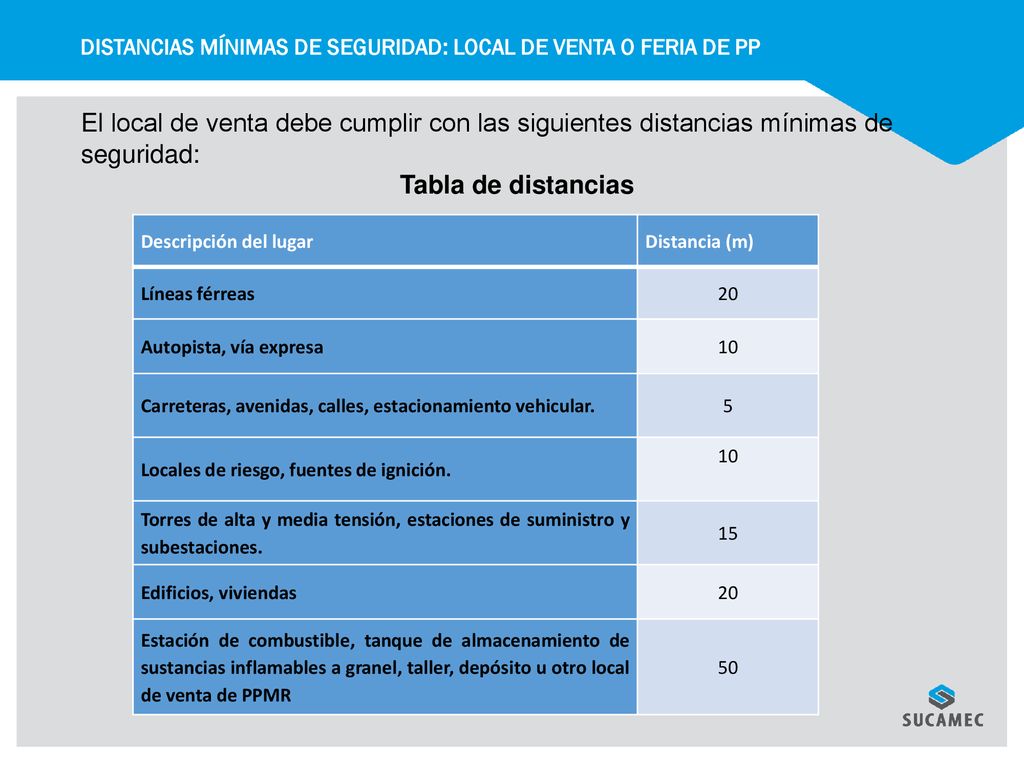

10 DISTANCIAS MÍNIMAS DE SEGURIDAD: LOCAL DE VENTA O FERIA DE PP
El local de venta debe cumplir con las siguientes distancias mínimas de seguridad: Tabla de distancias Descripción del lugar Distancia (m) Líneas férreas 20 Autopista, vía expresa 10 Carreteras, avenidas, calles, estacionamiento vehicular. 5 Locales de riesgo, fuentes de ignición. Torres de alta y media tensión, estaciones de suministro y subestaciones. 15 Edificios, viviendas Estación de combustible, tanque de almacenamiento de sustancias inflamables a granel, taller, depósito u otro local de venta de PPMR 50

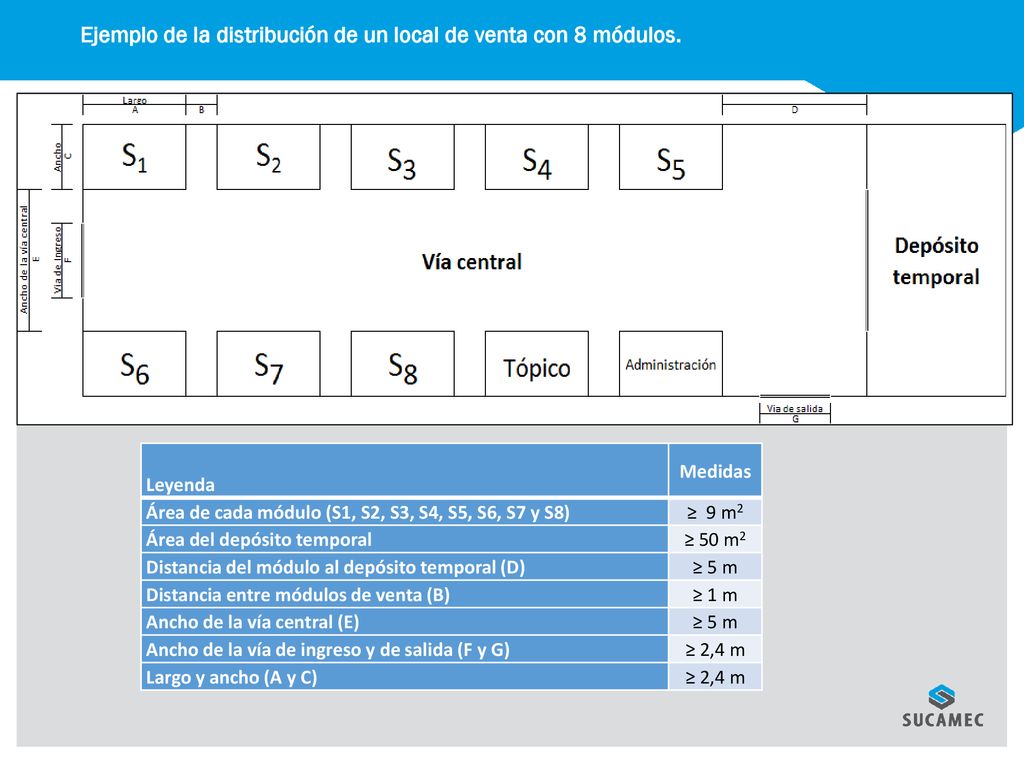

11 Ejemplo de la distribución de un local de venta con 8 módulos.
Leyenda Medidas Área de cada módulo (S1, S2, S3, S4, S5, S6, S7 y S8) ≥ 9 m2 Área del depósito temporal ≥ 50 m2 Distancia del módulo al depósito temporal (D) ≥ 5 m Distancia entre módulos de venta (B) ≥ 1 m Ancho de la vía central (E) Ancho de la vía de ingreso y de salida (F y G) ≥ 2,4 m Largo y ancho (A y C)

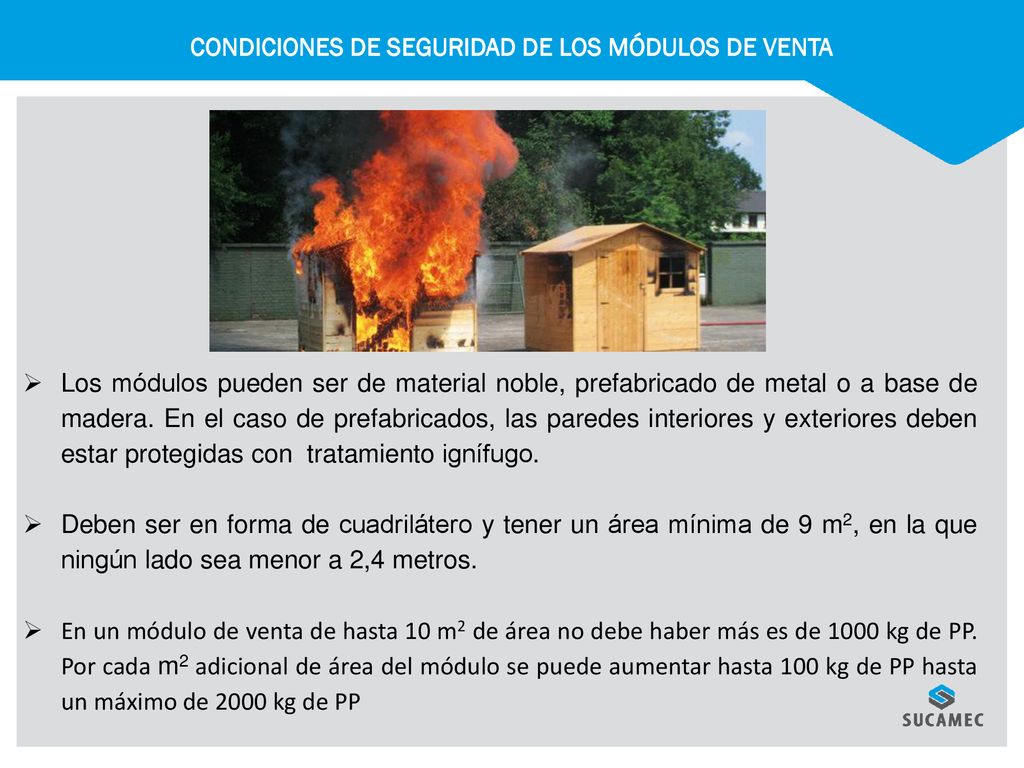

12 CONDICIONES DE SEGURIDAD DE LOS MÓDULOS DE VENTA
Los módulos pueden ser de material noble, prefabricado de metal o a base de madera. En el caso de prefabricados, las paredes interiores y exteriores deben estar protegidas con tratamiento ignífugo. Deben ser en forma de cuadrilátero y tener un área mínima de 9 m2, en la que ningún lado sea menor a 2,4 metros. En un módulo de venta de hasta 10 m2 de área no debe haber más es de 1000 kg de PP. Por cada m2 adicional de área del módulo se puede aumentar hasta 100 kg de PP hasta un máximo de 2000 kg de PP

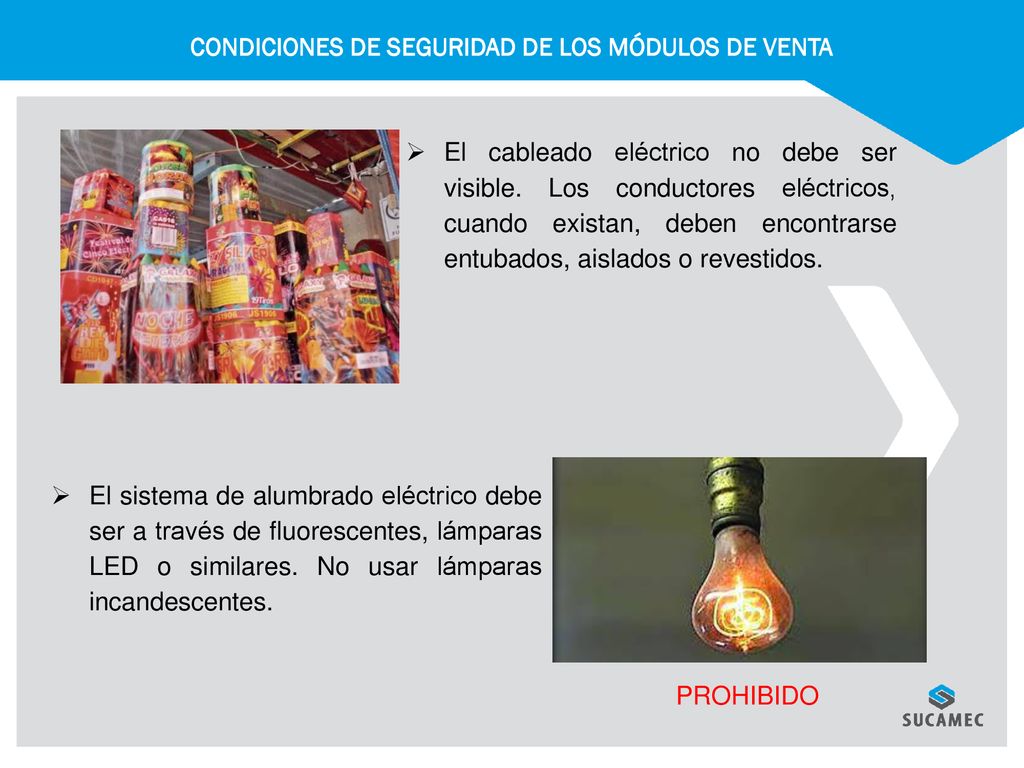

13 CONDICIONES DE SEGURIDAD DE LOS MÓDULOS DE VENTA
El cableado eléctrico no debe ser visible. Los conductores eléctricos, cuando existan, deben encontrarse entubados, aislados o revestidos. El sistema de alumbrado eléctrico debe ser a través de fluorescentes, lámparas LED o similares. No usar lámparas incandescentes. PROHIBIDO

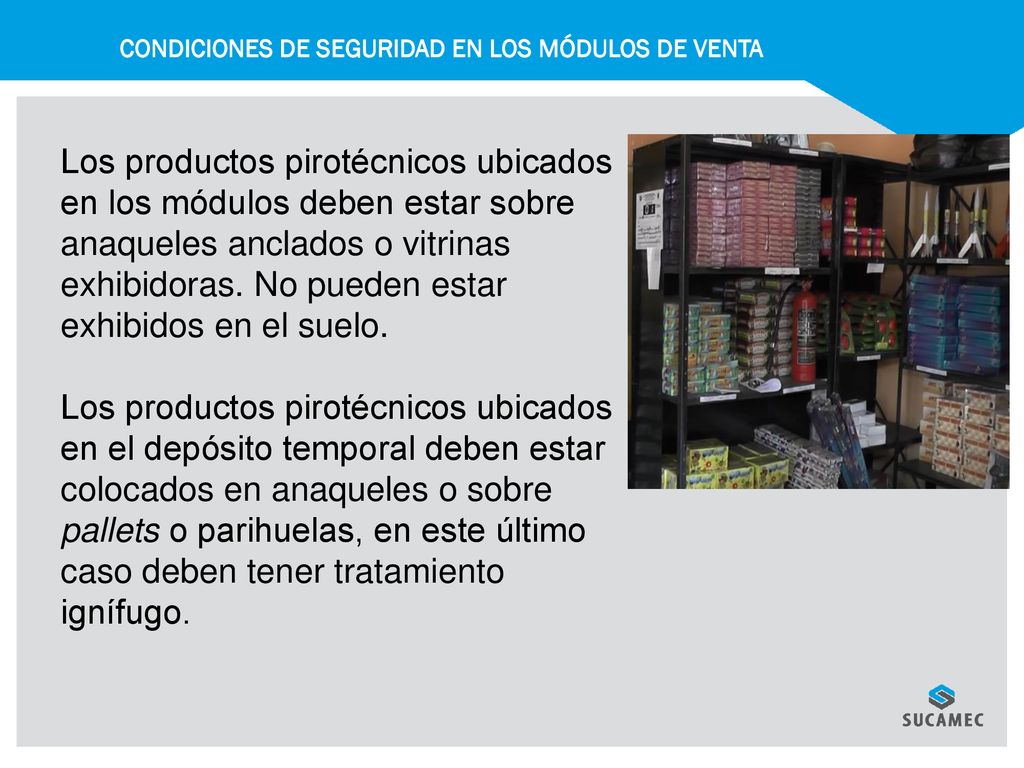

14 CONDICIONES DE SEGURIDAD EN LOS MÓDULOS DE VENTA
Los productos pirotécnicos ubicados en los módulos deben estar sobre anaqueles anclados o vitrinas exhibidoras. No pueden estar exhibidos en el suelo. Los productos pirotécnicos ubicados en el depósito temporal deben estar colocados en anaqueles o sobre pallets o parihuelas, en este último caso deben tener tratamiento ignífugo.

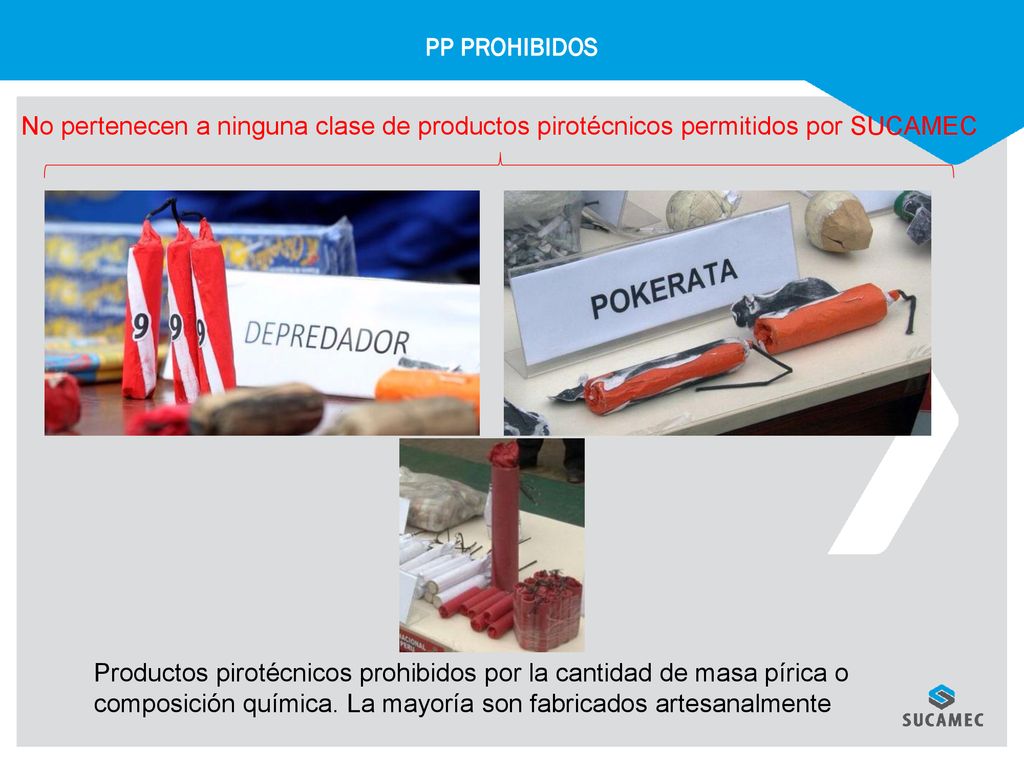

15 PP PROHIBIDOS No pertenecen a ninguna clase de productos pirotécnicos permitidos por SUCAMEC Productos pirotécnicos prohibidos por la cantidad de masa pírica o composición química. La mayoría son fabricados artesanalmente

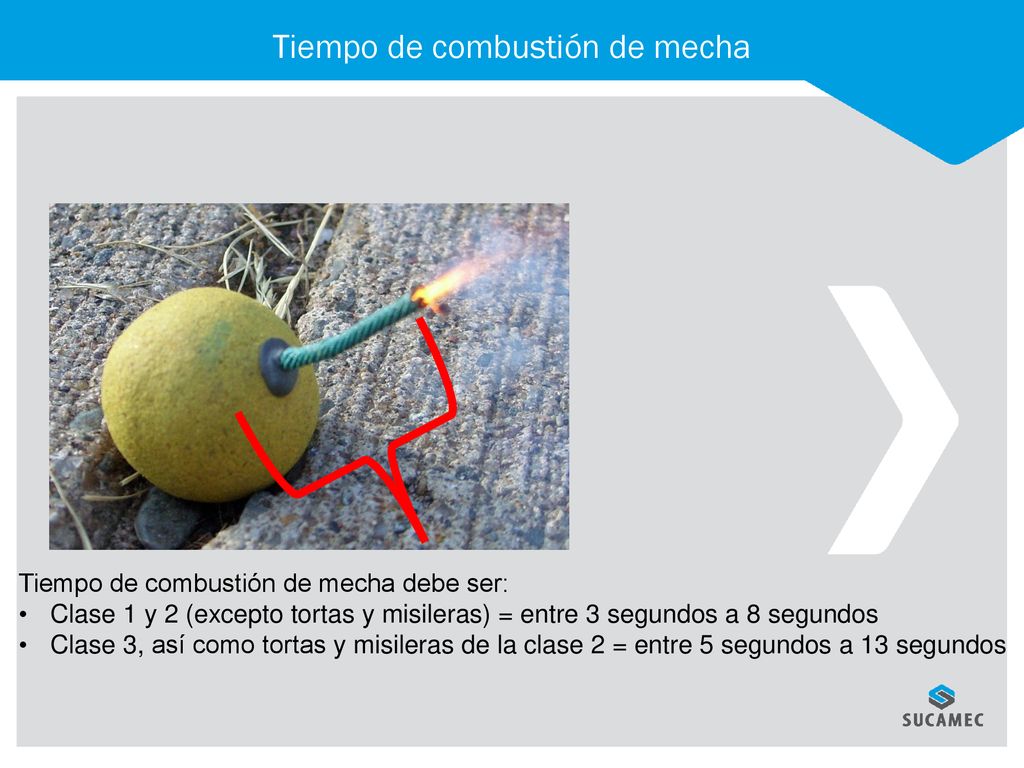

16 Tiempo de combustión de mecha
Tiempo de combustión de mecha debe ser: Clase 1 y 2 (excepto tortas y misileras) = entre 3 segundos a 8 segundos Clase 3, así como tortas y misileras de la clase 2 = entre 5 segundos a 13 segundos

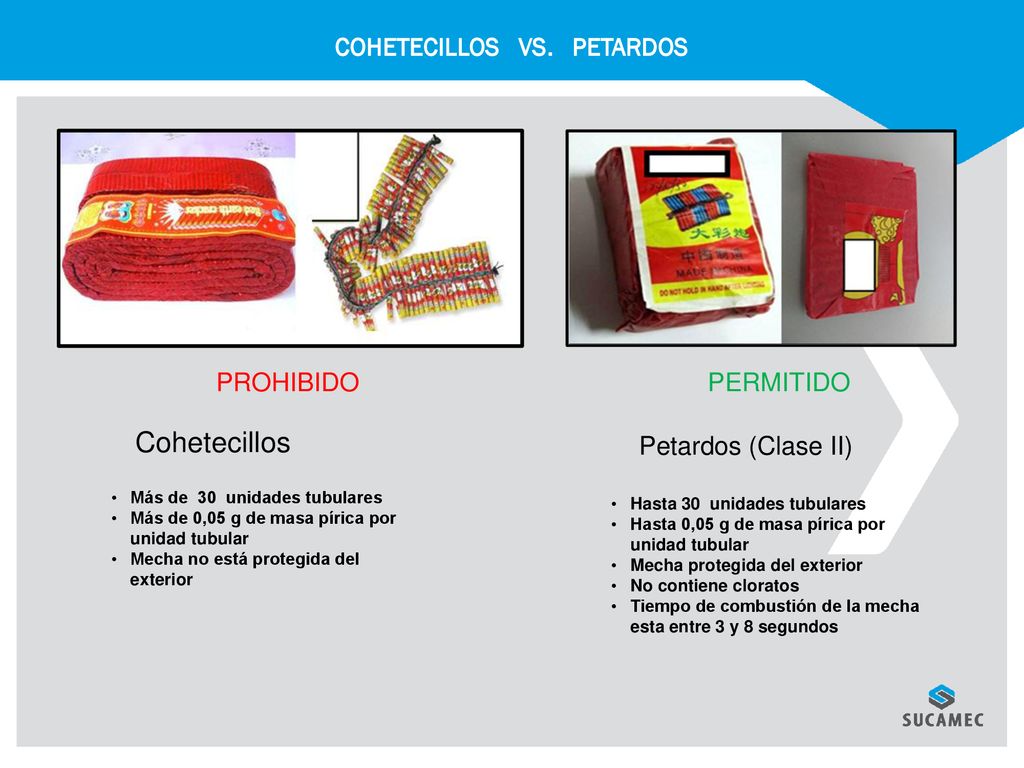

17 COHETECILLOS VS. PETARDOS
PROHIBIDO PERMITIDO Cohetecillos Petardos (Clase II) Más de 30 unidades tubulares Más de 0,05 g de masa pírica por unidad tubular Mecha no está protegida del exterior Hasta 30 unidades tubulares Hasta 0,05 g de masa pírica por unidad tubular Mecha protegida del exterior No contiene cloratos Tiempo de combustión de la mecha esta entre 3 y 8 segundos

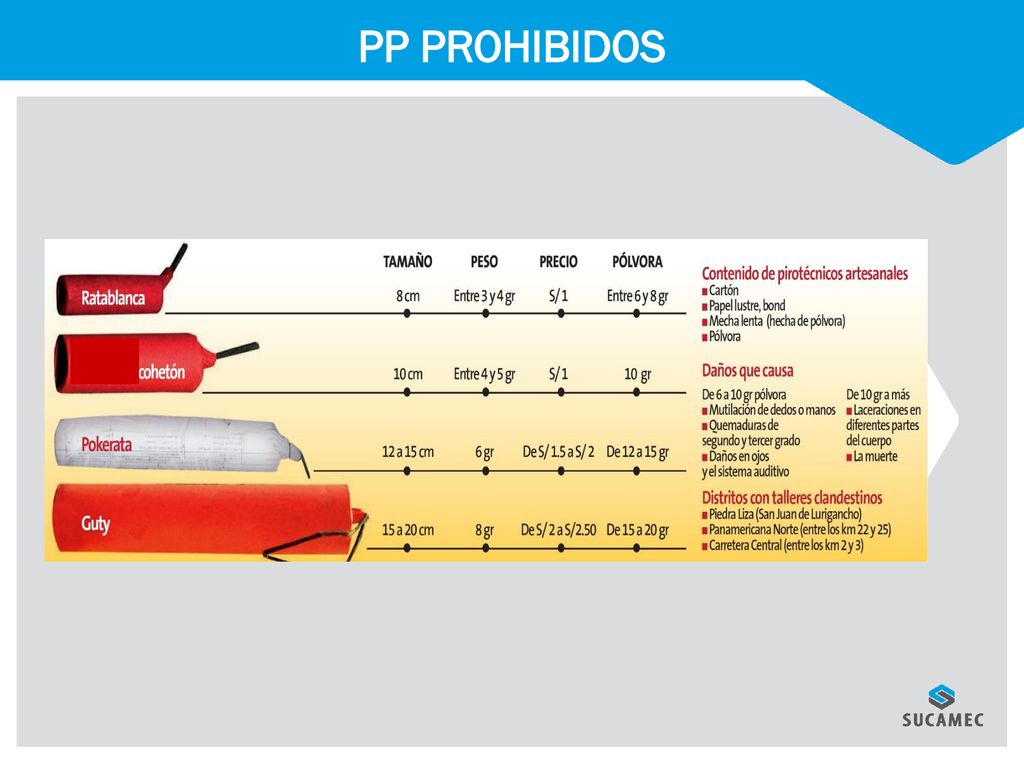

18 PP PROHIBIDOS

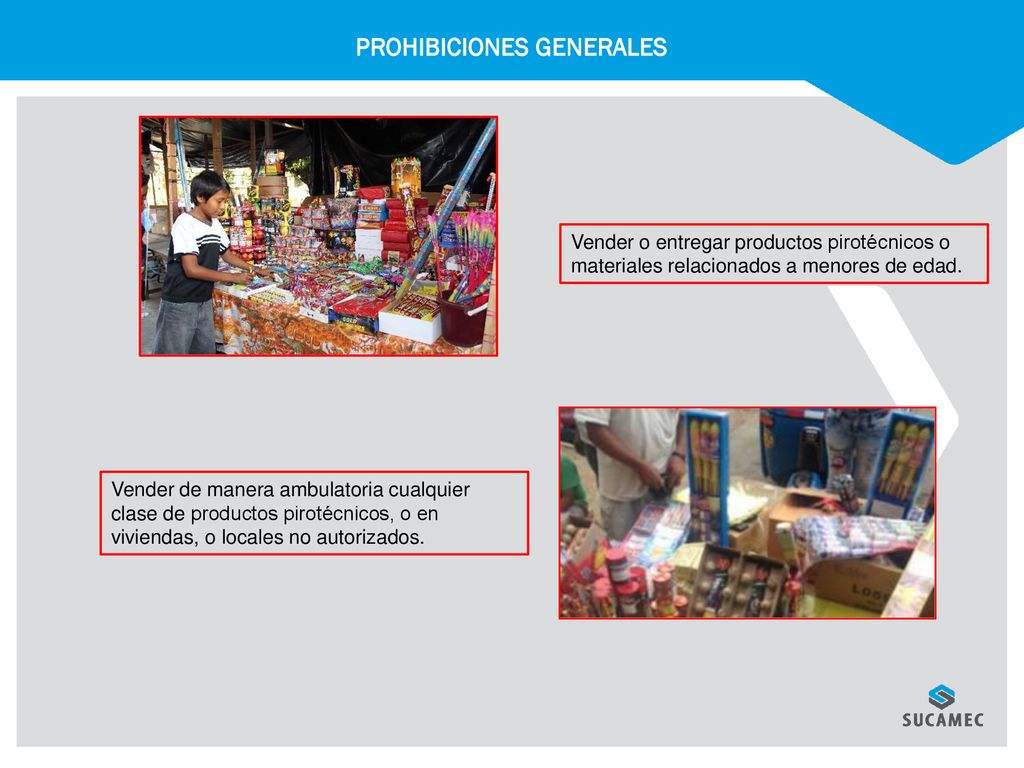

19 PROHIBICIONES GENERALES
Vender o entregar productos pirotécnicos o materiales relacionados a menores de edad. Vender de manera ambulatoria cualquier clase de productos pirotécnicos, o en viviendas, o locales no autorizados.

20 ALMACENAMIENTO DE PP EN LOCALES DE VENTA
Depósito temporal: lugar donde se almacena los PP de uso recreativo que se comercializan en los locales de venta. Puede ser de material noble, prefabricado de metal o a base de madera. Para prefabricados, las paredes interiores y exteriores deben estar protegidas con tratamiento ignífugo. El área mínima debe ser de 50 m2 El ancho de los pasadizos debe ser de 1,20 m Debe contar con ventilación - rejilla de al menos de 30 * 10 cm Los interruptores y tomacorrientes deben estar ubicados en la parte externa o encontrarse protegidos. El cableado eléctrico no debe ser visible; deben estar entubados, aislados o revestidos

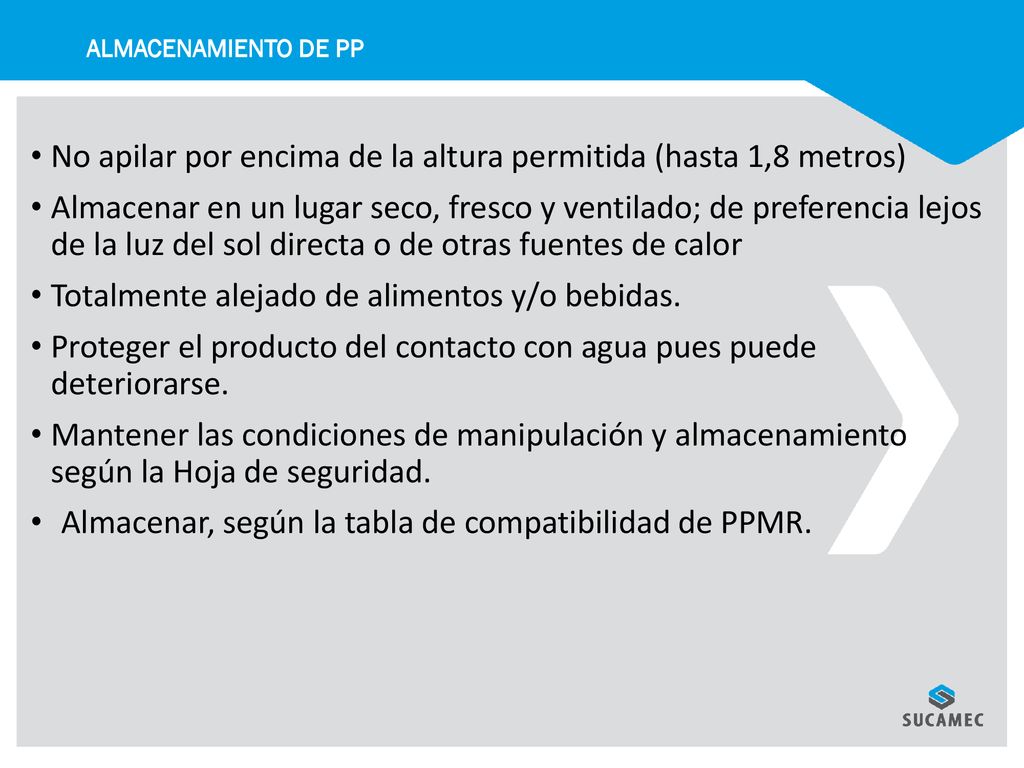

21 No apilar por encima de la altura permitida (hasta 1,8 metros)
ALMACENAMIENTO DE PP No apilar por encima de la altura permitida (hasta 1,8 metros) Almacenar en un lugar seco, fresco y ventilado; de preferencia lejos de la luz del sol directa o de otras fuentes de calor Totalmente alejado de alimentos y/o bebidas. Proteger el producto del contacto con agua pues puede deteriorarse. Mantener las condiciones de manipulación y almacenamiento según la Hoja de seguridad. Almacenar, según la tabla de compatibilidad de PPMR.

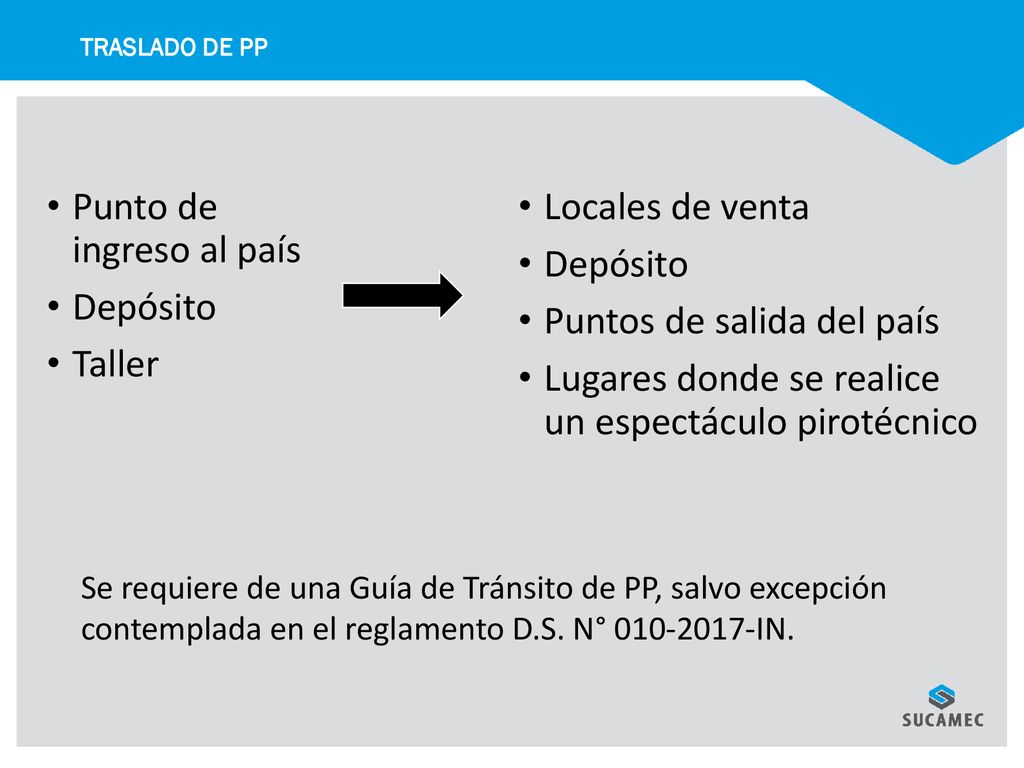

22 Punto de ingreso al país Depósito Taller Locales de venta Depósito
TRASLADO DE PP Punto de ingreso al país Depósito Taller Locales de venta Depósito Puntos de salida del país Lugares donde se realice un espectáculo pirotécnico Se requiere de una Guía de Tránsito de PP, salvo excepción contemplada en el reglamento D.S. N° IN.

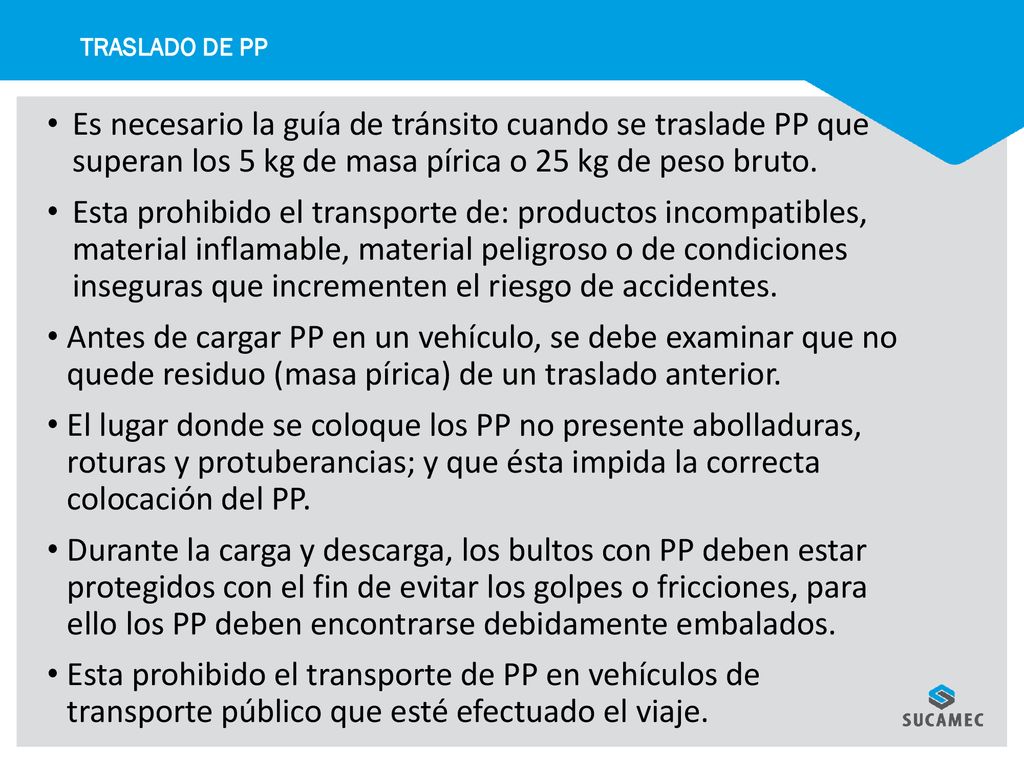

23 TRASLADO DE PP Es necesario la guía de tránsito cuando se traslade PP que superan los 5 kg de masa pírica o 25 kg de peso bruto. Esta prohibido el transporte de: productos incompatibles, material inflamable, material peligroso o de condiciones inseguras que incrementen el riesgo de accidentes. Antes de cargar PP en un vehículo, se debe examinar que no quede residuo (masa pírica) de un traslado anterior. El lugar donde se coloque los PP no presente abolladuras, roturas y protuberancias; y que ésta impida la correcta colocación del PP. Durante la carga y descarga, los bultos con PP deben estar protegidos con el fin de evitar los golpes o fricciones, para ello los PP deben encontrarse debidamente embalados. Esta prohibido el transporte de PP en vehículos de transporte público que esté efectuado el viaje.

24 CLASIFICACIÓN DE ESPECTÁCULOS PIROTÉCNICOS (TIPO)
ESPECTÁCULOS PIROTÉCNICOS DE INTERIORES

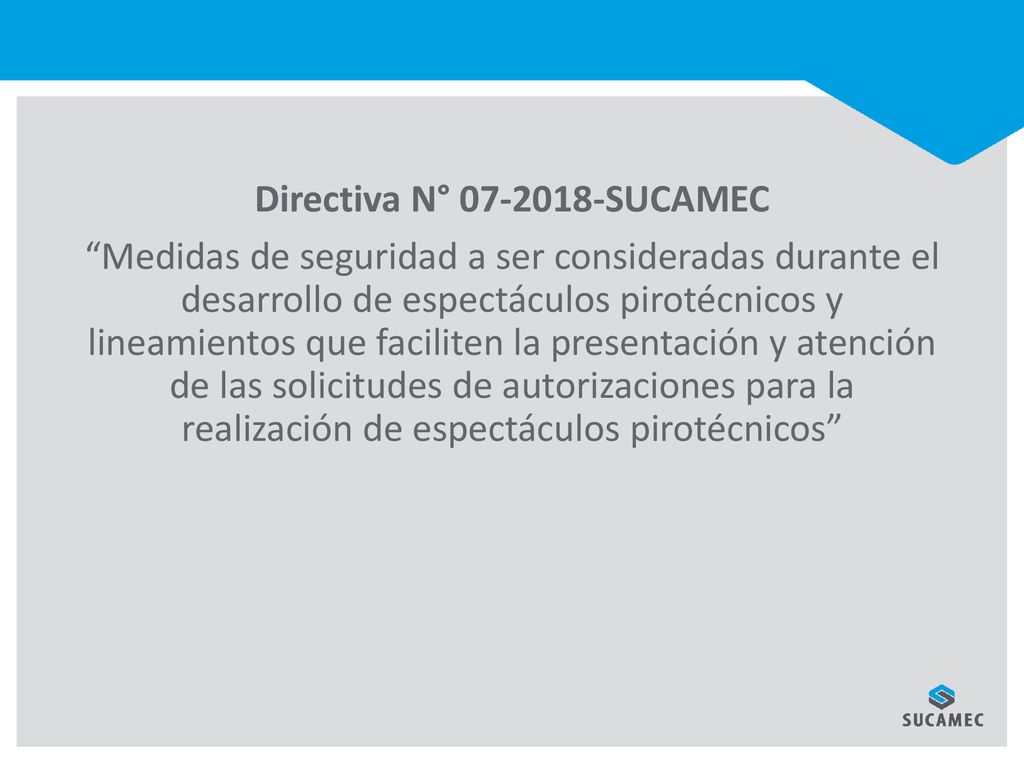

25 Directiva N° SUCAMEC “Medidas de seguridad a ser consideradas durante el desarrollo de espectáculos pirotécnicos y lineamientos que faciliten la presentación y atención de las solicitudes de autorizaciones para la realización de espectáculos pirotécnicos”

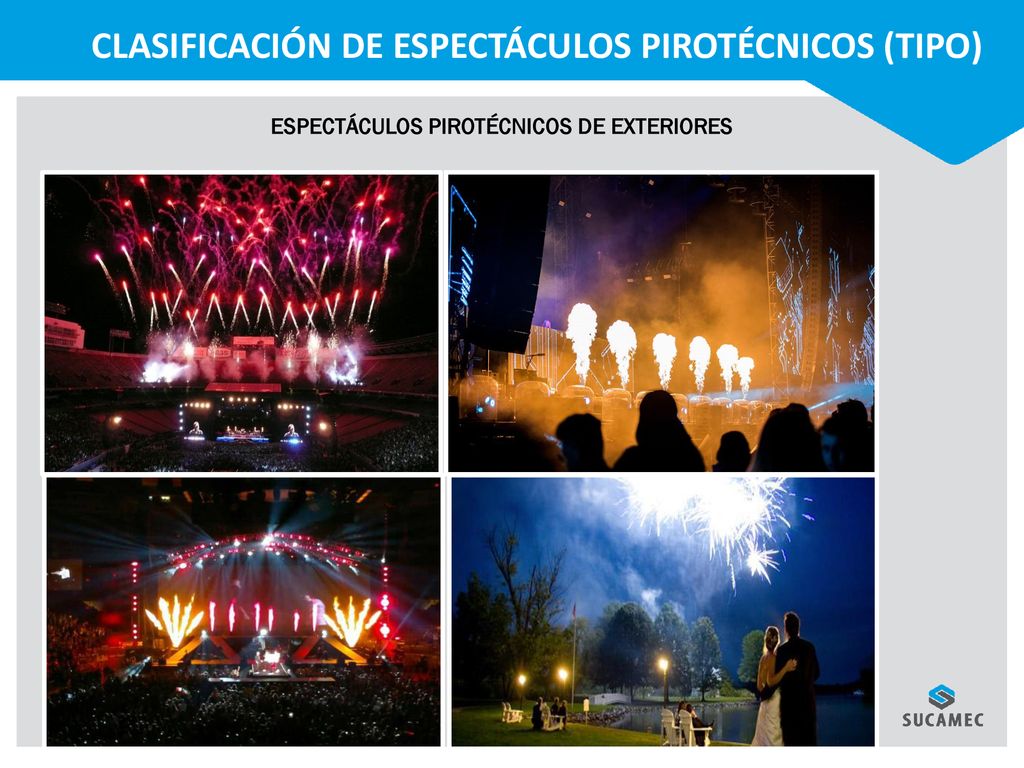

26 ESPECTÁCULOS PIROTÉCNICOS DE EXTERIORES
CLASIFICACIÓN DE ESPECTÁCULOS PIROTÉCNICOS (TIPO) ESPECTÁCULOS PIROTÉCNICOS DE EXTERIORES

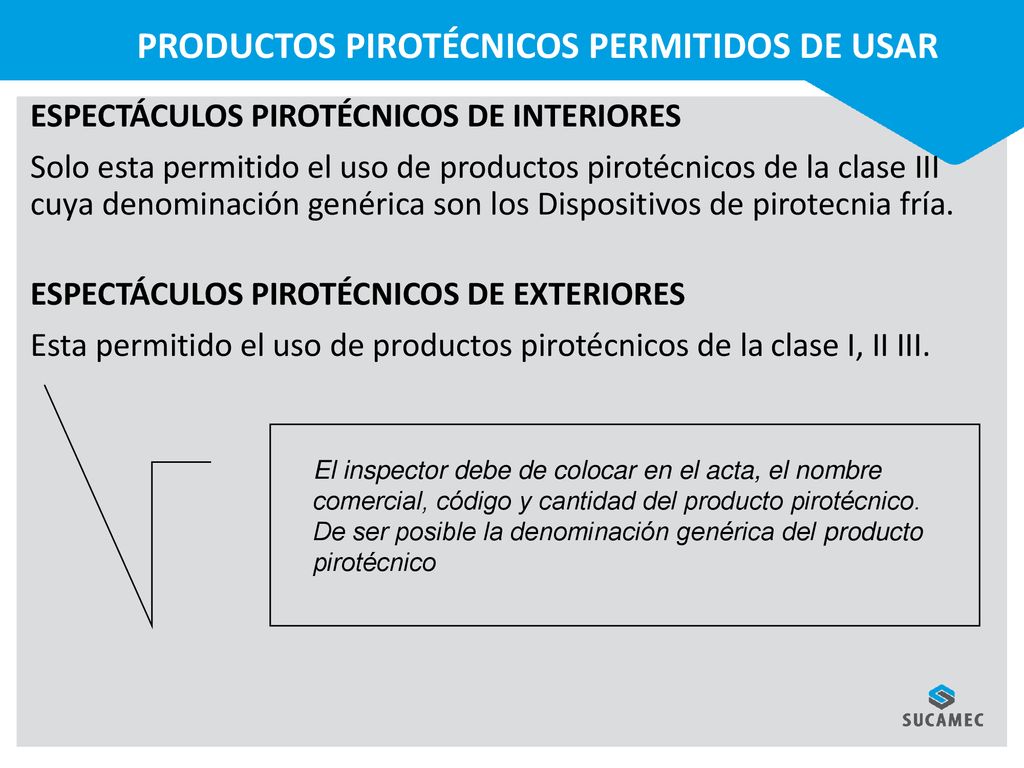

27 PRODUCTOS PIROTÉCNICOS PERMITIDOS DE USAR
ESPECTÁCULOS PIROTÉCNICOS DE INTERIORES Solo esta permitido el uso de productos pirotécnicos de la clase III cuya denominación genérica son los Dispositivos de pirotecnia fría. ESPECTÁCULOS PIROTÉCNICOS DE EXTERIORES Esta permitido el uso de productos pirotécnicos de la clase I, II III. El inspector debe de colocar en el acta, el nombre comercial, código y cantidad del producto pirotécnico. De ser posible la denominación genérica del producto pirotécnico

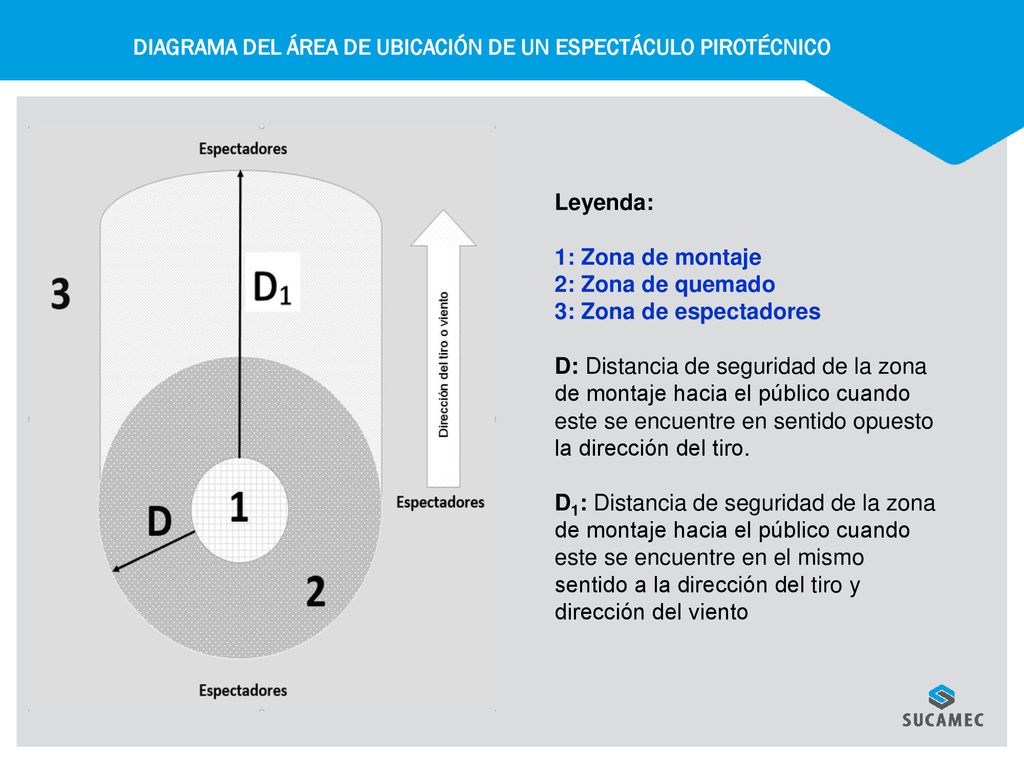

28 DIAGRAMA DEL ÁREA DE UBICACIÓN DE UN ESPECTÁCULO PIROTÉCNICO
Leyenda: 1: Zona de montaje 2: Zona de quemado 3: Zona de espectadores D: Distancia de seguridad de la zona de montaje hacia el público cuando este se encuentre en sentido opuesto la dirección del tiro. D1: Distancia de seguridad de la zona de montaje hacia el público cuando este se encuentre en el mismo sentido a la dirección del tiro y dirección del viento

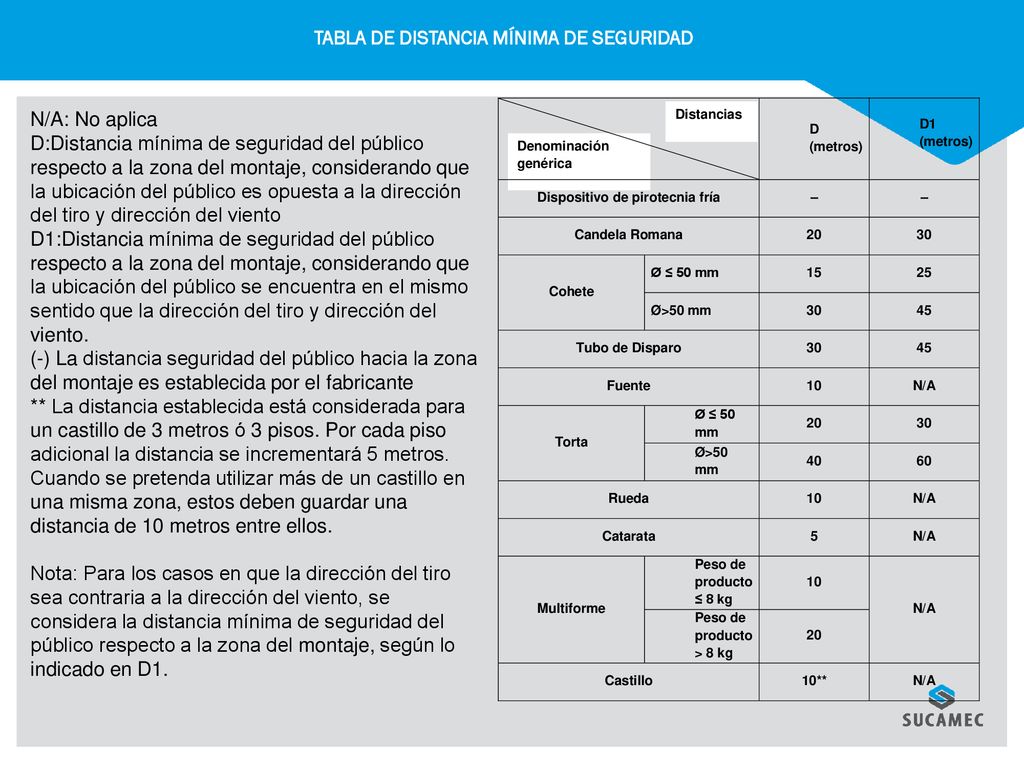

29 TABLA DE DISTANCIA MÍNIMA DE SEGURIDAD
N/A: No aplica D:Distancia mínima de seguridad del público respecto a la zona del montaje, considerando que la ubicación del público es opuesta a la dirección del tiro y dirección del viento D1:Distancia mínima de seguridad del público respecto a la zona del montaje, considerando que la ubicación del público se encuentra en el mismo sentido que la dirección del tiro y dirección del viento. (-) La distancia seguridad del público hacia la zona del montaje es establecida por el fabricante ** La distancia establecida está considerada para un castillo de 3 metros ó 3 pisos. Por cada piso adicional la distancia se incrementará 5 metros. Cuando se pretenda utilizar más de un castillo en una misma zona, estos deben guardar una distancia de 10 metros entre ellos. Nota: Para los casos en que la dirección del tiro sea contraria a la dirección del viento, se considera la distancia mínima de seguridad del público respecto a la zona del montaje, según lo indicado en D1.

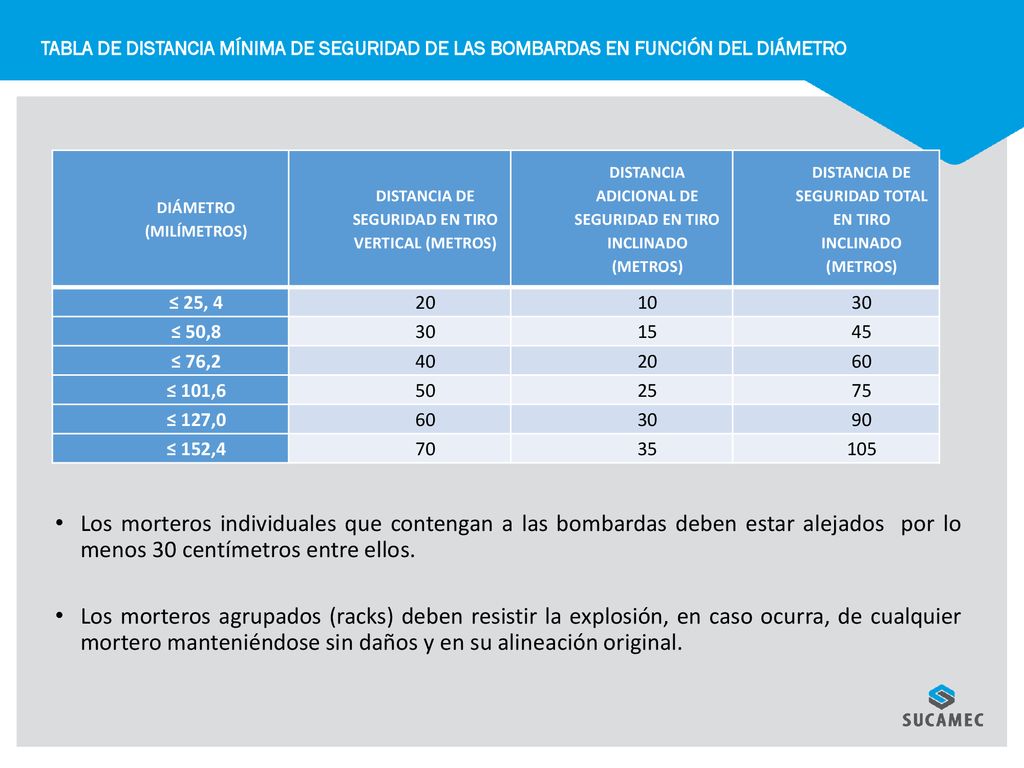

30 Tabla de Distancia Mínima de Seguridad de las Bombardas en función del diámetro
Diámetro (milímetros) Distancia de seguridad en tiro vertical (metros) Distancia adicional de seguridad en tiro inclinado (metros) Distancia de seguridad total en tiro inclinado (metros) ≤ 25, 4 20 10 30 ≤ 50,8 15 45 ≤ 76,2 40 60 ≤ 101,6 50 25 75 ≤ 127,0 90 ≤ 152,4 70 35 105 Los morteros individuales que contengan a las bombardas deben estar alejados por lo menos 30 centímetros entre ellos. Los morteros agrupados (racks) deben resistir la explosión, en caso ocurra, de cualquier mortero manteniéndose sin daños y en su alineación original.

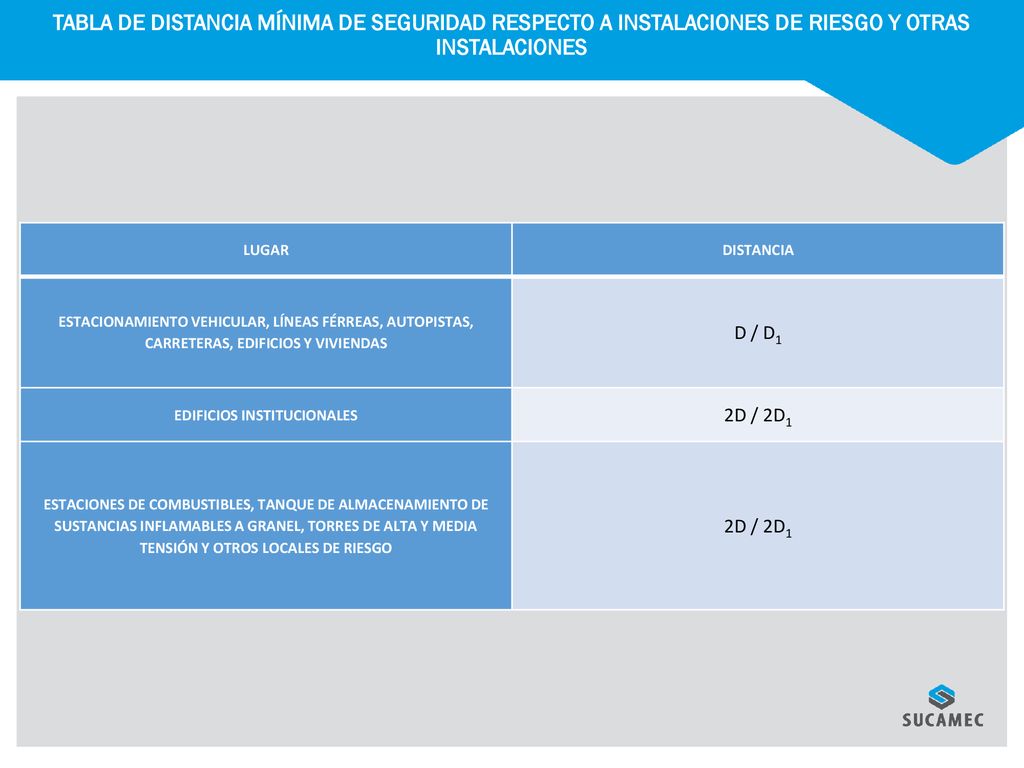

31 Edificios institucionales
Tabla de Distancia Mínima de Seguridad respecto a instalaciones de riesgo Y OTRAS INSTALACIONES Lugar Distancia Estacionamiento vehicular, líneas férreas, autopistas, carreteras, edificios y viviendas D / D1 Edificios institucionales 2d / 2d1 Estaciones de combustibles, tanque de almacenamiento de sustancias inflamables a granel, torres de alta y media tensión y otros locales de riesgo

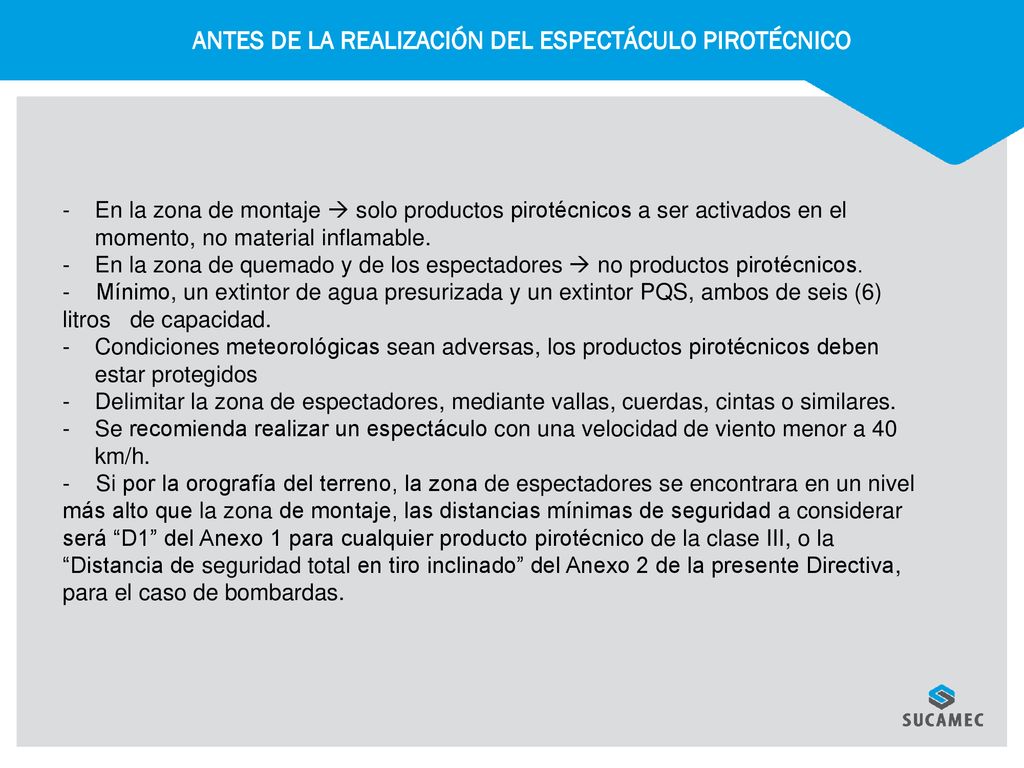

32 Antes de la realización del espectáculo pirotécnico
En la zona de montaje  solo productos pirotécnicos a ser activados en el momento, no material inflamable. En la zona de quemado y de los espectadores  no productos pirotécnicos. - Mínimo, un extintor de agua presurizada y un extintor PQS, ambos de seis (6) litros de capacidad. Condiciones meteorológicas sean adversas, los productos pirotécnicos deben estar protegidos Delimitar la zona de espectadores, mediante vallas, cuerdas, cintas o similares. Se recomienda realizar un espectáculo con una velocidad de viento menor a 40 km/h. - Si por la orografía del terreno, la zona de espectadores se encontrara en un nivel más alto que la zona de montaje, las distancias mínimas de seguridad a considerar será “D1” del Anexo 1 para cualquier producto pirotécnico de la clase III, o la “Distancia de seguridad total en tiro inclinado” del Anexo 2 de la presente Directiva, para el caso de bombardas.

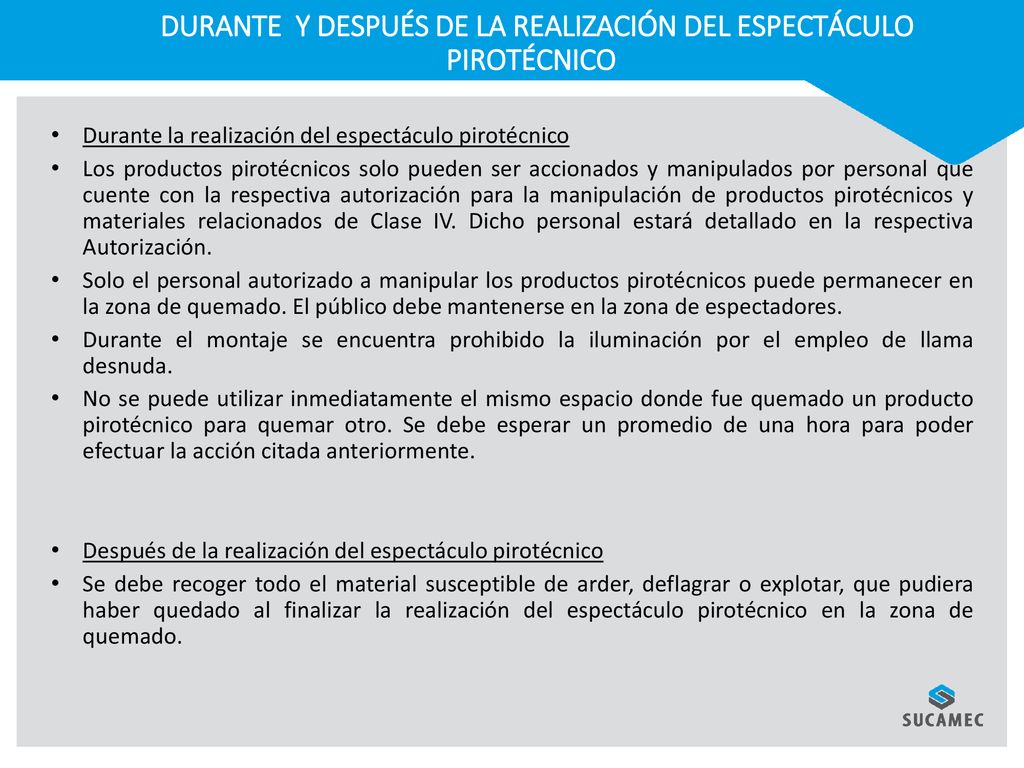

33 Durante y después de la realización del espectáculo pirotécnico
Durante la realización del espectáculo pirotécnico Los productos pirotécnicos solo pueden ser accionados y manipulados por personal que cuente con la respectiva autorización para la manipulación de productos pirotécnicos y materiales relacionados de Clase IV. Dicho personal estará detallado en la respectiva Autorización. Solo el personal autorizado a manipular los productos pirotécnicos puede permanecer en la zona de quemado. El público debe mantenerse en la zona de espectadores. Durante el montaje se encuentra prohibido la iluminación por el empleo de llama desnuda. No se puede utilizar inmediatamente el mismo espacio donde fue quemado un producto pirotécnico para quemar otro. Se debe esperar un promedio de una hora para poder efectuar la acción citada anteriormente. Después de la realización del espectáculo pirotécnico Se debe recoger todo el material susceptible de arder, deflagrar o explotar, que pudiera haber quedado al finalizar la realización del espectáculo pirotécnico en la zona de quemado.

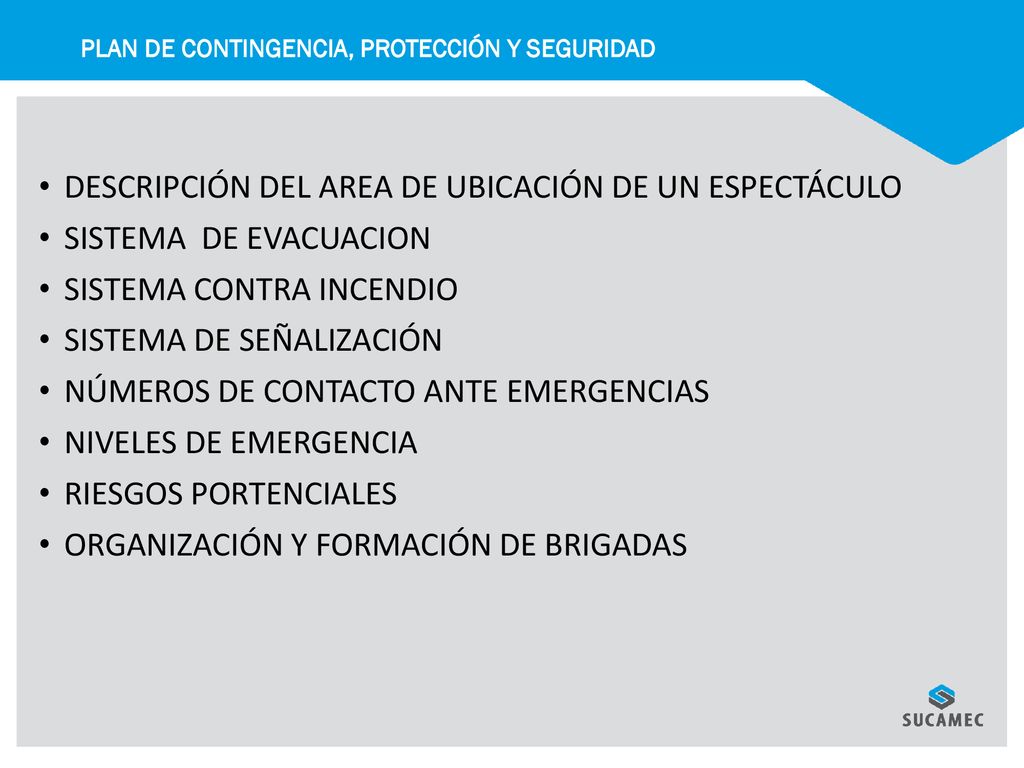

34 PLAN DE CONTINGENCIA, PROTECCIÓN Y SEGURIDAD
DESCRIPCIÓN DEL AREA DE UBICACIÓN DE UN ESPECTÁCULO SISTEMA DE EVACUACION SISTEMA CONTRA INCENDIO SISTEMA DE SEÑALIZACIÓN NÚMEROS DE CONTACTO ANTE EMERGENCIAS NIVELES DE EMERGENCIA RIESGOS PORTENCIALES ORGANIZACIÓN Y FORMACIÓN DE BRIGADAS

35 Gracias
