Patrón de difracción de una abertura circular.

Presentación del tema: "Patrón de difracción de una abertura circular."— Transcripción de la presentación:

1 Patrón de difracción de una abertura circular.

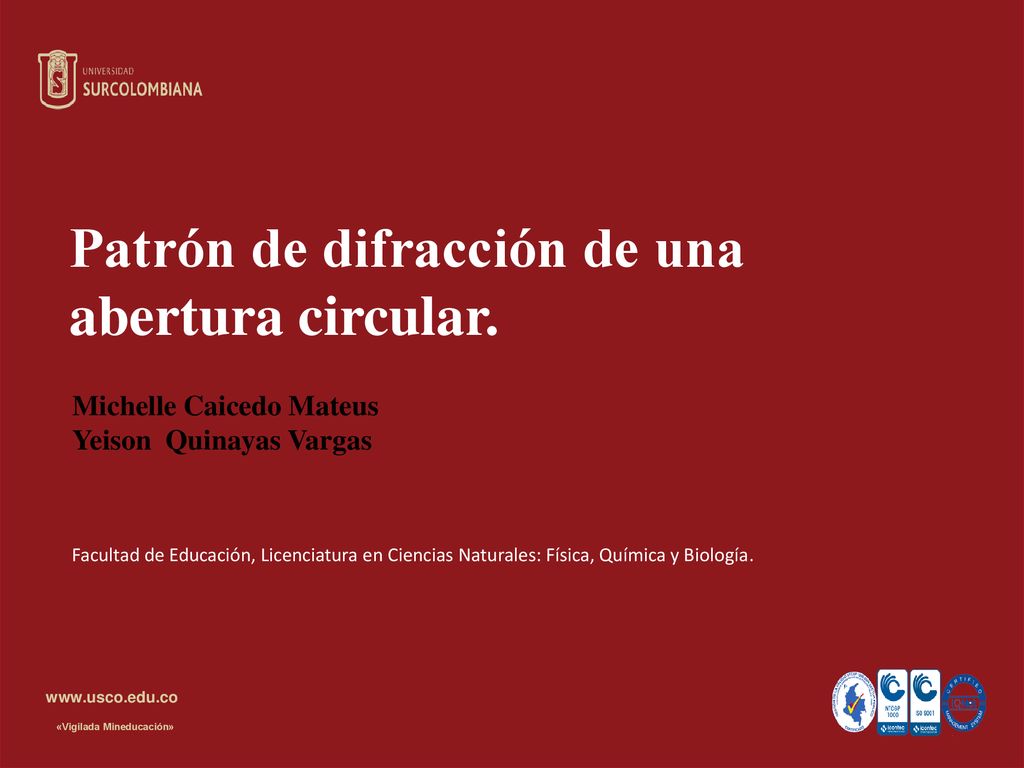

«Vigilada Mineducación» Patrón de difracción de una abertura circular. Michelle Caicedo Mateus Yeison Quinayas Vargas Facultad de Educación, Licenciatura en Ciencias Naturales: Física, Química y Biología.

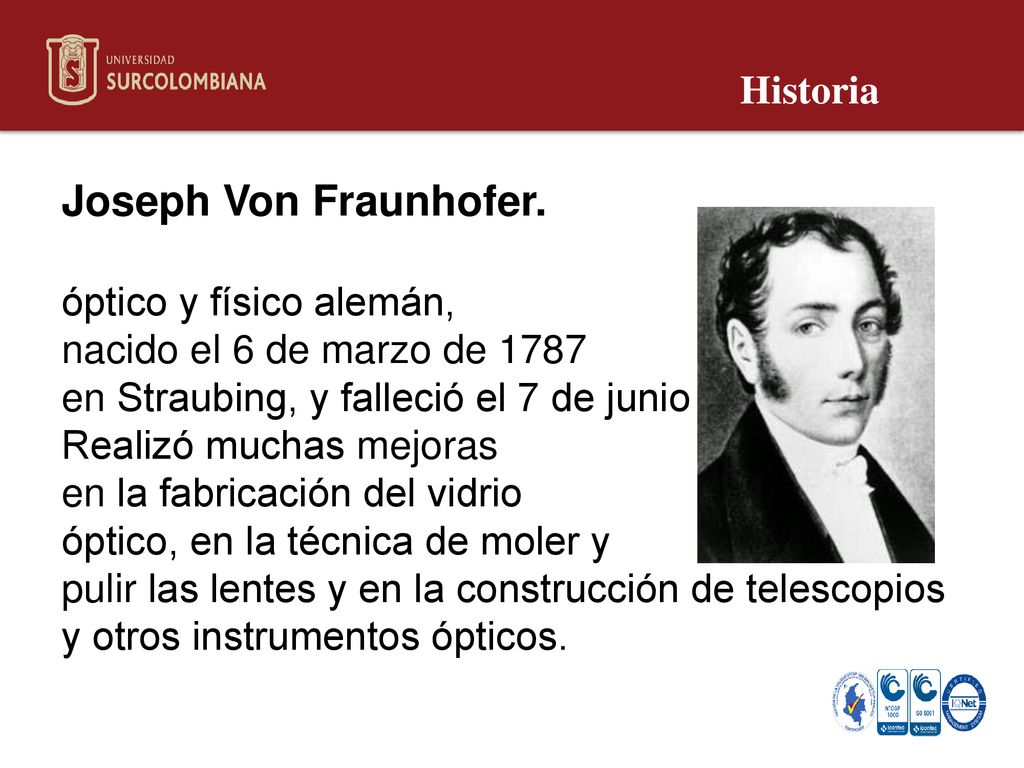

2 Joseph Von Fraunhofer. Historia óptico y físico alemán,
nacido el 6 de marzo de 1787 en Straubing, y falleció el 7 de junio de Realizó muchas mejoras en la fabricación del vidrio óptico, en la técnica de moler y pulir las lentes y en la construcción de telescopios y otros instrumentos ópticos.

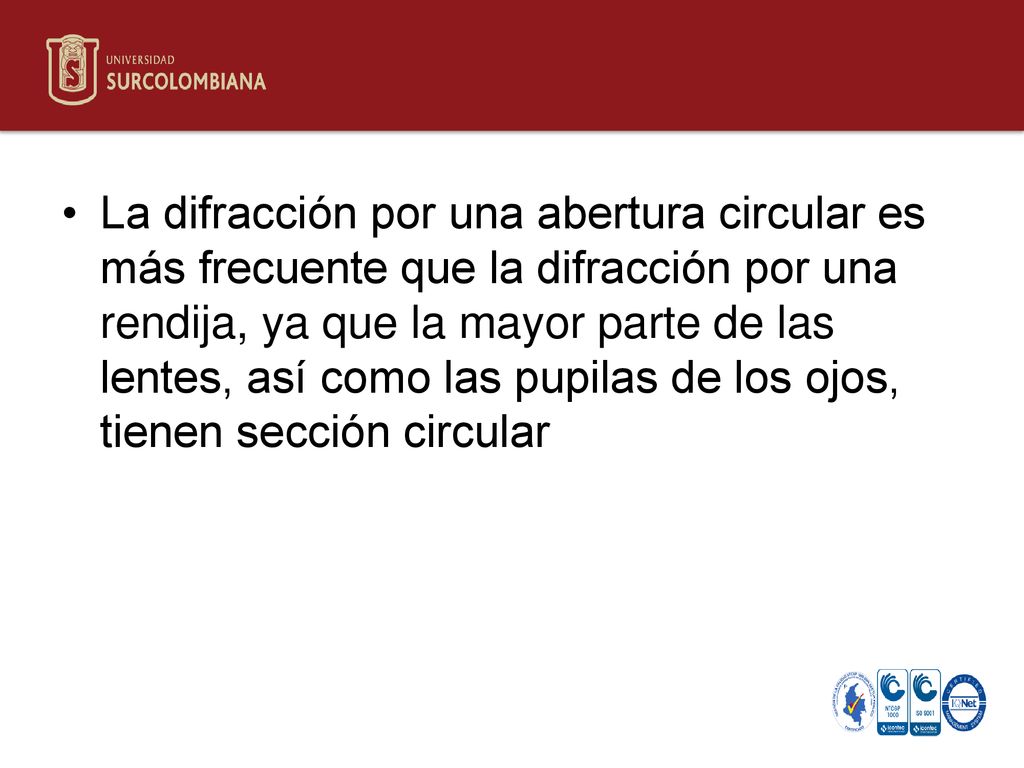

3 La difracción por una abertura circular es más frecuente que la difracción por una rendija, ya que la mayor parte de las lentes, así como las pupilas de los ojos, tienen sección circular

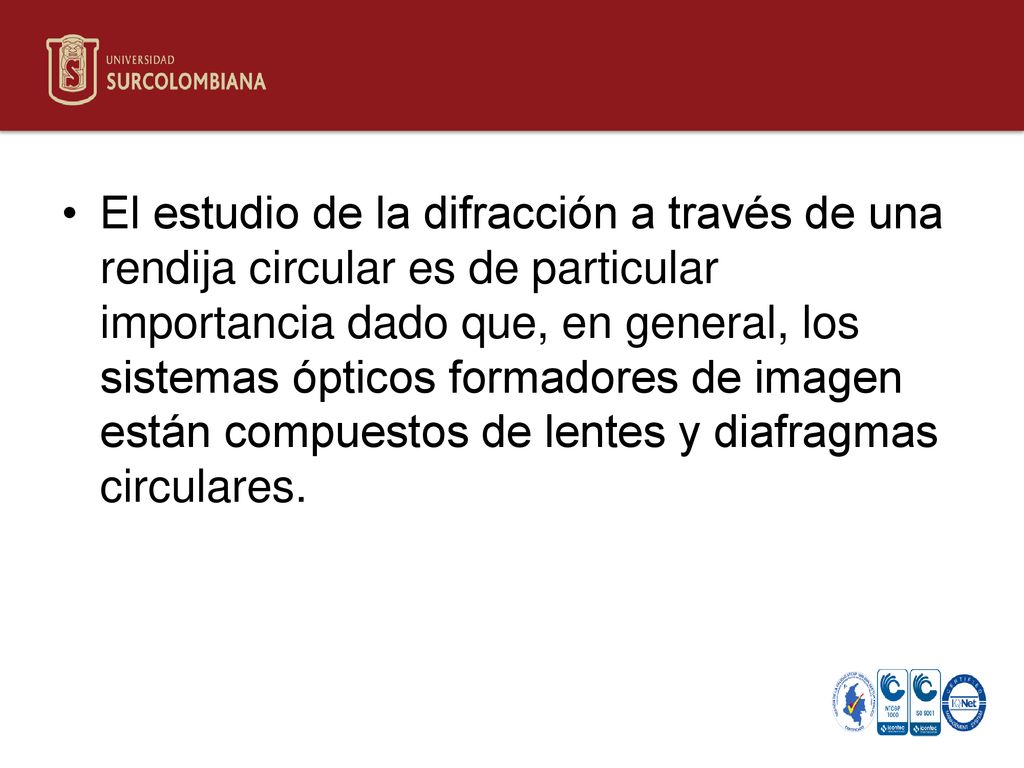

4 El estudio de la difracción a través de una rendija circular es de particular importancia dado que, en general, los sistemas ópticos formadores de imagen están compuestos de lentes y diafragmas circulares.

5 Alnwick, 27 de julio de 1801 - Greenwich, 2 de enero de 1892

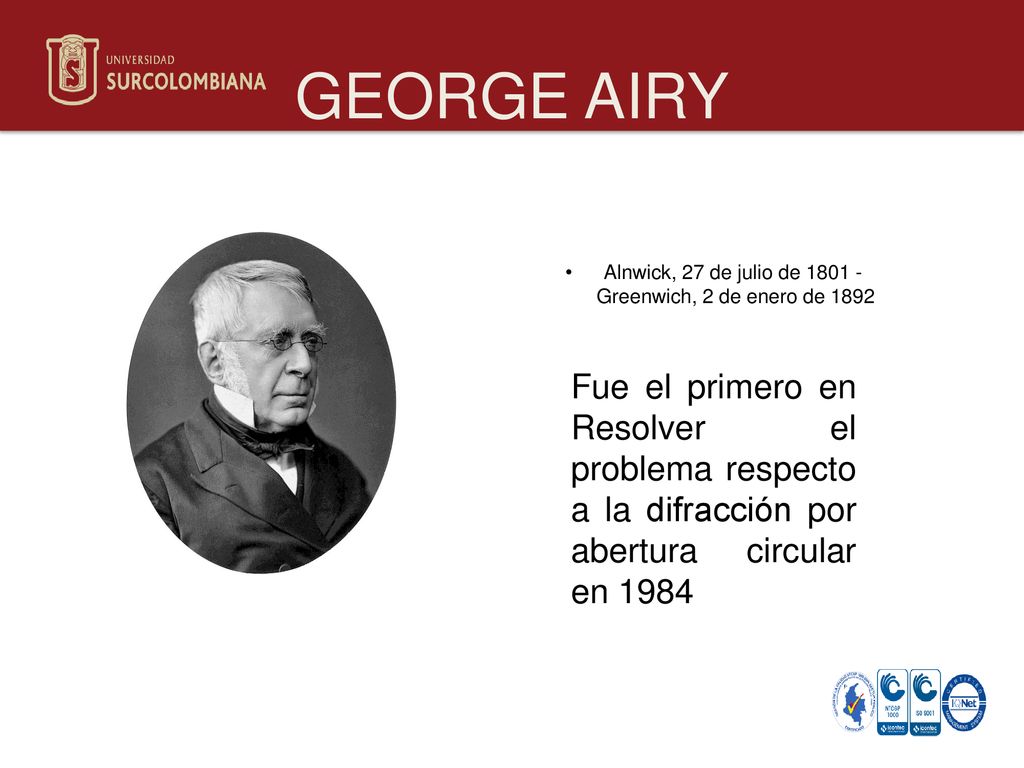

GEORGE AIRY Alnwick, 27 de julio de 1801 - Greenwich, 2 de enero de 1892 Fue el primero en Resolver el problema respecto a la difracción por abertura circular en 1984

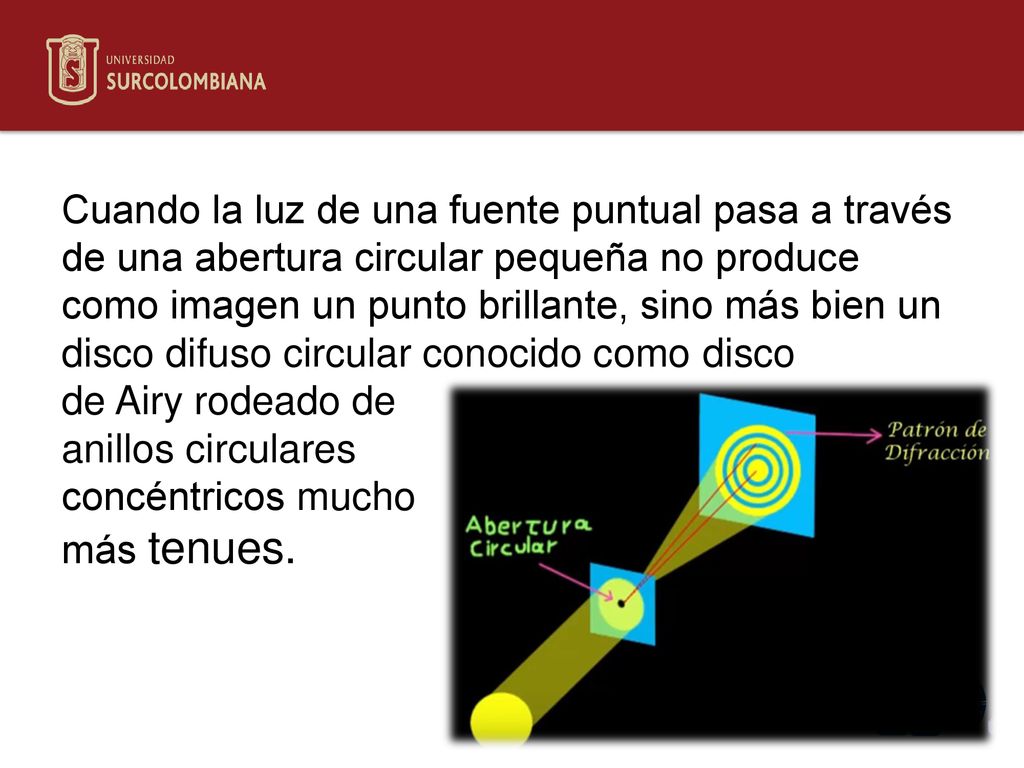

6 Cuando la luz de una fuente puntual pasa a través de una abertura circular pequeña no produce como imagen un punto brillante, sino más bien un disco difuso circular conocido como disco de Airy rodeado de anillos circulares concéntricos mucho más tenues.

7 “La difracción tiene implicaciones de Gran alcance en la formación de imágenes por medio de lentes y espejos. cuando estudiamos óptica geométrica, supusimos que una lente a distancia focal F enfoca un haz paralelo de un en un punto situado una distancia F de la lente. esta suposición pasa por alto los efectos de difracción vemos ahora que lo que se obtiene no es un punto, sino el patrón de difracción que hemos descripto”

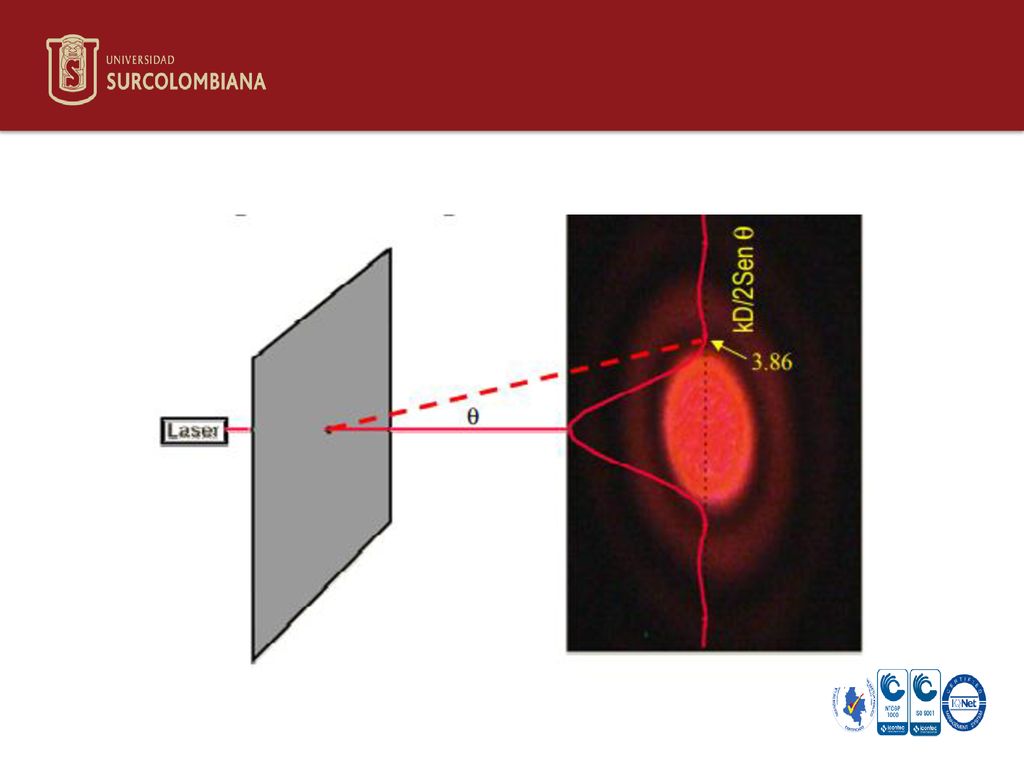

8

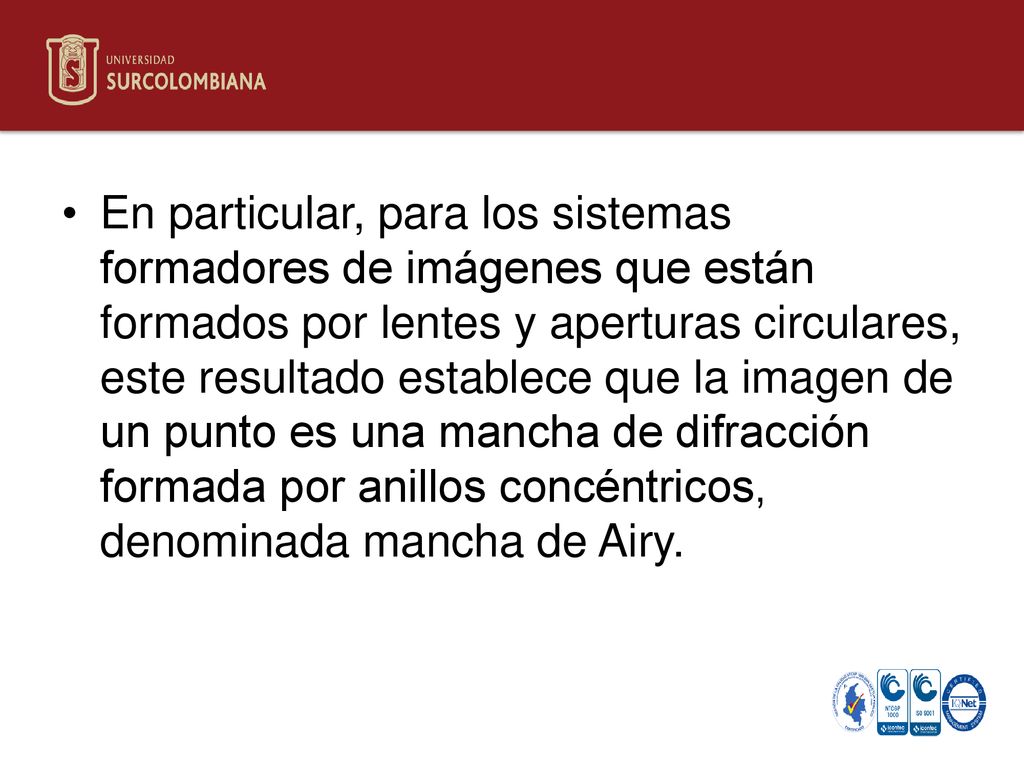

9 En particular, para los sistemas formadores de imágenes que están formados por lentes y aperturas circulares, este resultado establece que la imagen de un punto es una mancha de difracción formada por anillos concéntricos, denominada mancha de Airy.

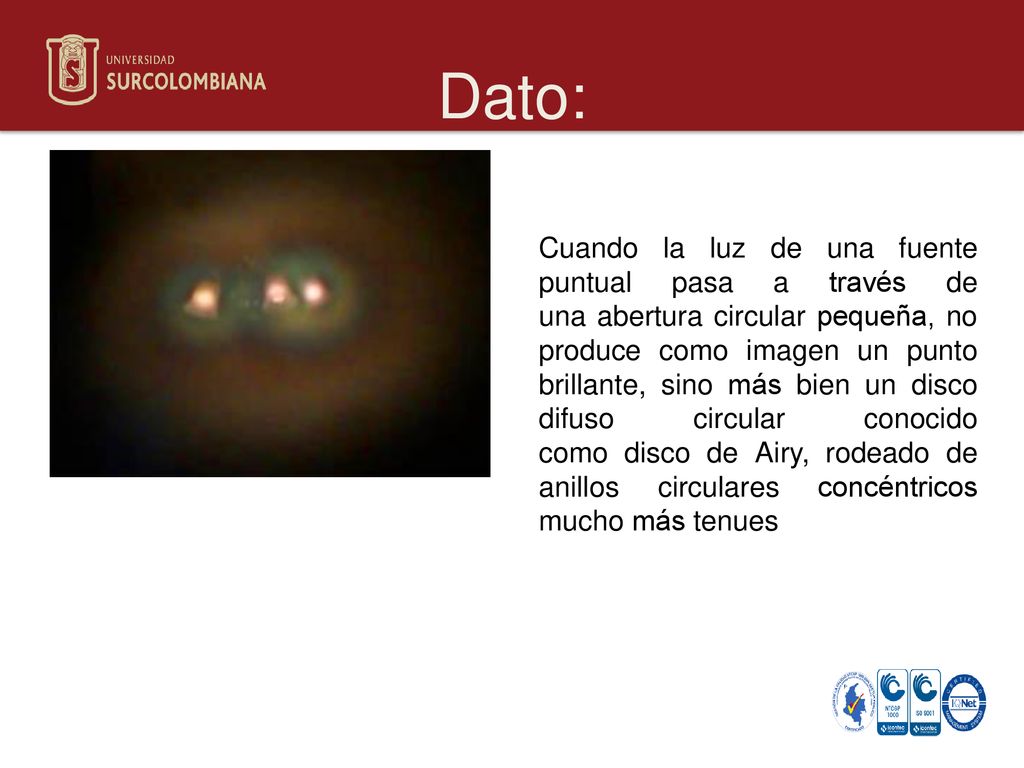

10 Dato: Cuando la luz de una fuente puntual pasa a través de una abertura circular pequeña, no produce como imagen un punto brillante, sino más bien un disco difuso circular conocido como disco de Airy, rodeado de anillos circulares concéntricos mucho más tenues

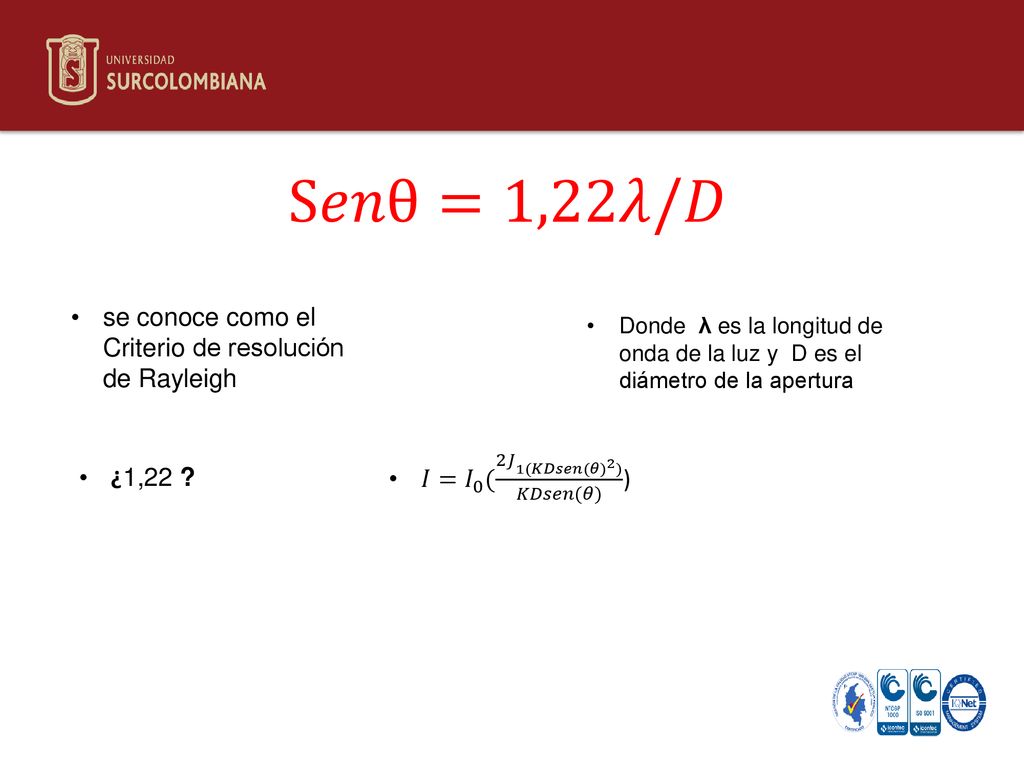

11 S𝑒𝑛θ=1,22𝜆/𝐷 se conoce como el Criterio de resolución de Rayleigh
Donde  λ es la longitud de onda de la luz y  D es el diámetro de la apertura 𝐼= 𝐼 0 ( 2 𝐽 1(𝐾𝐷𝑠𝑒𝑛(𝜃 ) 2 ) 𝐾𝐷𝑠𝑒𝑛(𝜃) ) ¿1,22 ?

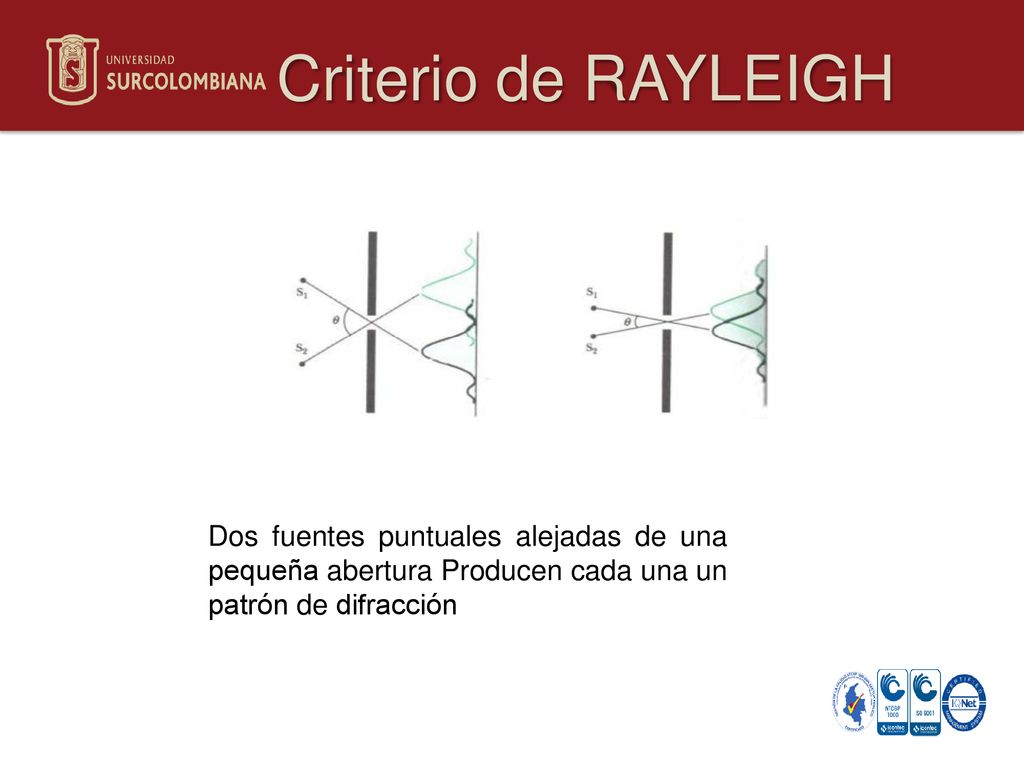

12 Criterio de RAYLEIGH Dos fuentes puntuales alejadas de una pequeña abertura Producen cada una un patrón de difracción
