TELESCOPIO LAURA CARDENAS HERNANDEZ ALEJANDRO MONTAÑEZ BARRERA

Presentación del tema: "TELESCOPIO LAURA CARDENAS HERNANDEZ ALEJANDRO MONTAÑEZ BARRERA"— Transcripción de la presentación:

1 TELESCOPIO LAURA CARDENAS HERNANDEZ ALEJANDRO MONTAÑEZ BARRERA
FELIPE OLIVEROS ORDOÑEZ

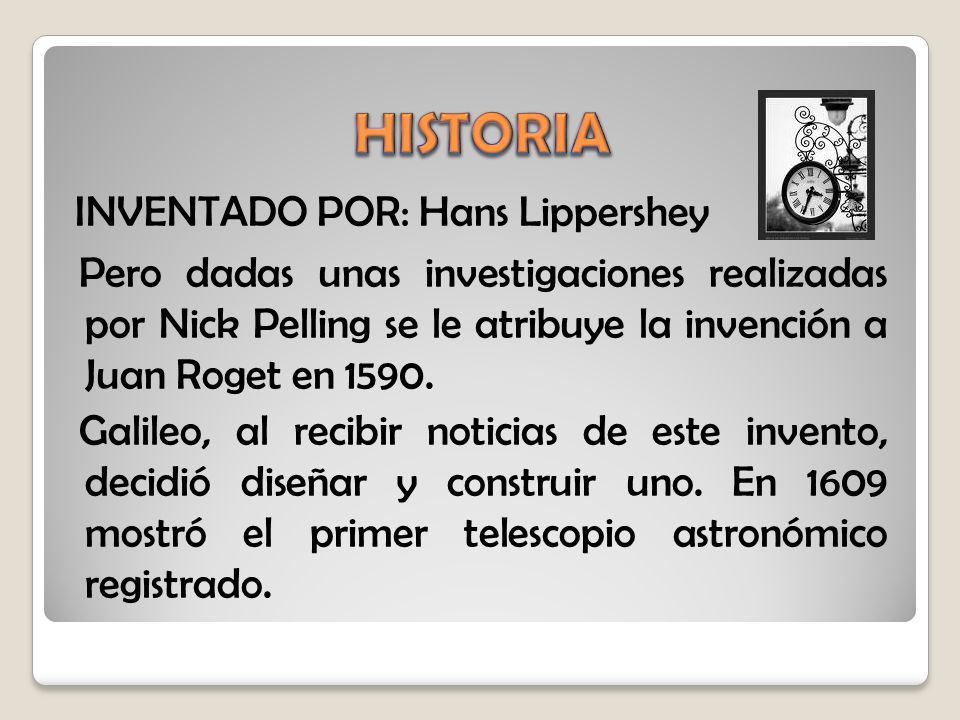

2 HISTORIA INVENTADO POR: Hans Lippershey Pero dadas unas investigaciones realizadas por Nick Pelling se le atribuye la invención a Juan Roget en Galileo, al recibir noticias de este invento, decidió diseñar y construir uno. En 1609 mostró el primer telescopio astronómico registrado.

3 TELESCOPIO DISEÑADO POR GALILEO

4 DEFINICION Instrumento óptico que permite ver objetos lejanos con mucho más detalle que a simple vista. Es herramienta fundamental de la astronomía, y cada desarrollo o perfeccionamiento del telescopio ha sido seguido de avances en nuestra comprensión del Universo.

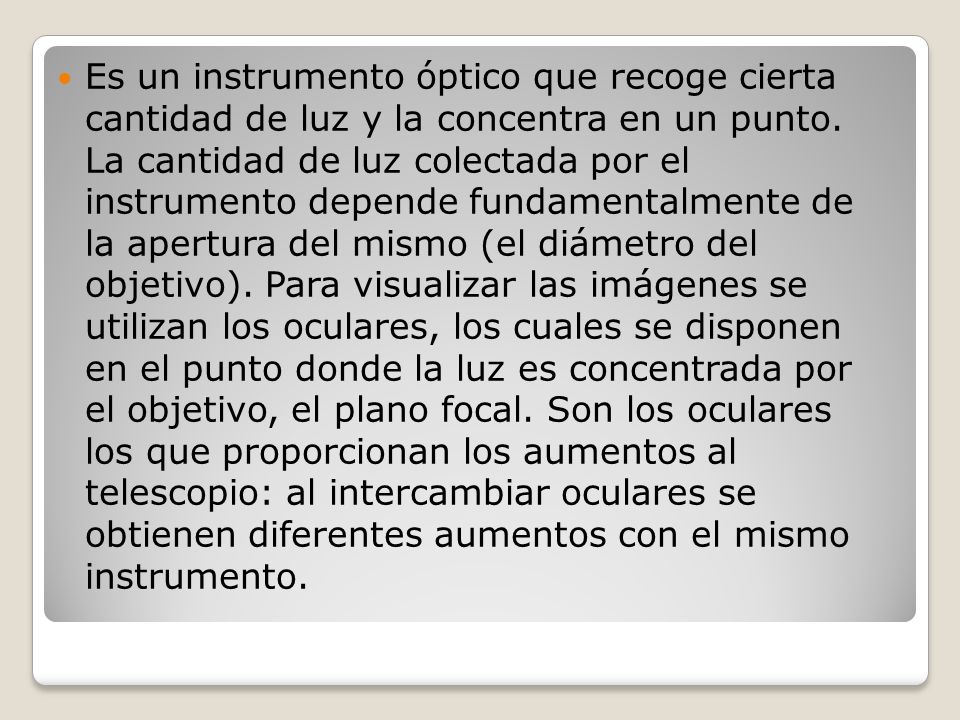

5 Es un instrumento óptico que recoge cierta cantidad de luz y la concentra en un punto. La cantidad de luz colectada por el instrumento depende fundamentalmente de la apertura del mismo (el diámetro del objetivo). Para visualizar las imágenes se utilizan los oculares, los cuales se disponen en el punto donde la luz es concentrada por el objetivo, el plano focal. Son los oculares los que proporcionan los aumentos al telescopio: al intercambiar oculares se obtienen diferentes aumentos con el mismo instrumento.

6 TELESCOPIO Newtoniano REFLECTOR Catadióptrico TELESCOPIO REFRACTOR
CLASES DE TELESCOPIOS

7 TELESCOPIO RELFECTOR Es un telescopio óptico que utiliza espejos en lugar de lentes para enfocar la luz y formar imágenes. Pero la idea de la utilización de espejos cóncavos y convexos colocados en ángulos indicados para observar grandes regiones a grandes distancias, se le atribuye a Leonard Digges en su libro Pantometría. Hay dos calses de telescopios reflectores

8 REFLECTORES NEWTONIANOS
El primer telescopio reflector fue construido por Isaac Newton en Este telescopio utiliza un espejo curvo para enfocar la luz. La luz de objetos lejanos como las estrellas entran en el tubo del telescopio en rayos paralelos, que se reflejan en el espejo cóncavo hacia un espejo plano diagonal. El espejo diagonal refleja la luz a través de una abertura en un lado del tubo del telescopio a una lente del ocular.

9

10 REFLECTORES CATADIOPTRICOS
Está compuesta, de una lente correctora en la boca del telescopio, que envía el haz de luz recibido al espejo situado en el fondo del tubo; este espejo lleva incorporado en su centro un orificio o agujero de un tamaño calculado. El haz de luz es reflejado hasta otro espejo, (el secundario) que a su vez vuelve a reenviar el haz de luz, comprimido hacia el orificio del primario, ahí es recogido por el ocular o por el espejo diagonal y de ahí al ocular.

11

12

13 TELESCOPIO REFRACTOR Un telescopio refractor es un telescopio óptico que refleja imágenes de objetos lejanos utilizando un sistema de lentes convergentes en los que la luz se refracta. La refracción de la luz en la lente del objetivo hace que los rayos paralelos, procedentes de un objeto muy alejado (en el infinito), converjan sobre un punto del plano focal. Esto permite mostrar los objetos lejanos mayores y más brillantes.

14

15 CARACTERISTICAS El parámetro más importante de un telescopio es el diámetro de su "lente objetivo". Un telescopio de aficionado generalmente tiene entre 76 y 150 mm de diámetro y permite observar algunos detalles planetarios y muchísimos objetos del cielo profundo (cúmulos, nebulosas y algunas galaxias). Los telescopios que superan los 200 mm de diámetro permiten ver detalles lunares finos, detalles planetarios importantes y una gran cantidad de cúmulos, nebulosas y galaxias brillantes.

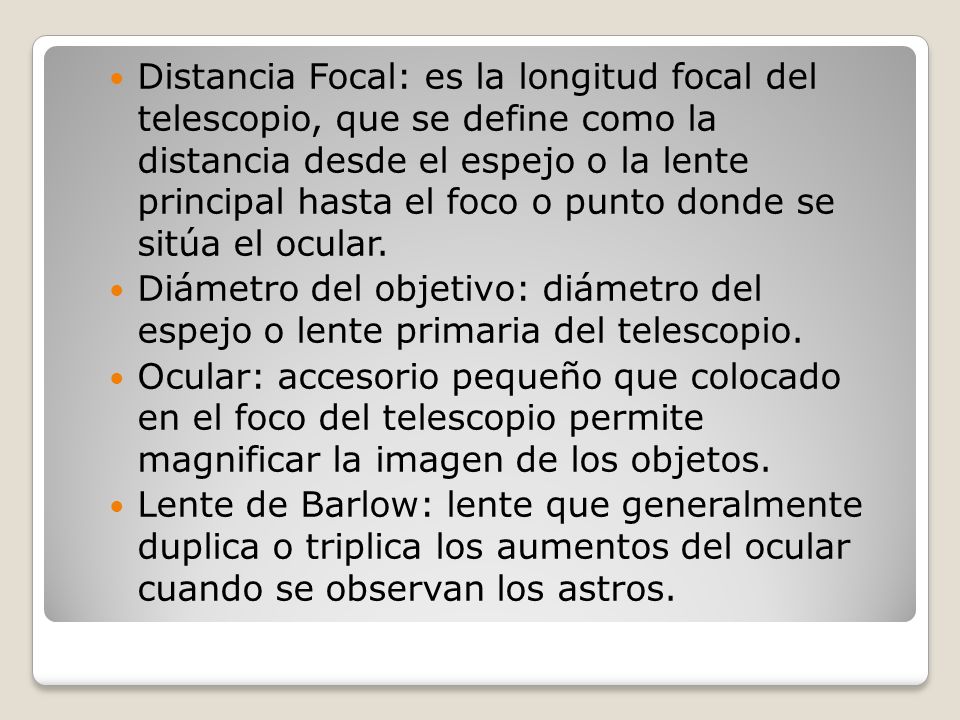

16 Distancia Focal: es la longitud focal del telescopio, que se define como la distancia desde el espejo o la lente principal hasta el foco o punto donde se sitúa el ocular. Diámetro del objetivo: diámetro del espejo o lente primaria del telescopio. Ocular: accesorio pequeño que colocado en el foco del telescopio permite magnificar la imagen de los objetos. Lente de Barlow: lente que generalmente duplica o triplica los aumentos del ocular cuando se observan los astros.

17 Filtro: pequeño accesorio que generalmente opaca la imagen del astro pero que dependiendo de su color y material permite mejorar la observación. Se ubica delante del ocular, y los más usados son el lunar (verde-azulado, mejora el contraste en la observación de nuestro satélite), y el solar, con gran poder de absorción de la luz del Sol para no lesionar la retina del ojo. Razón Focal: es el cociente entre la distancia focal (mm) y el diámetro (mm). f/ r

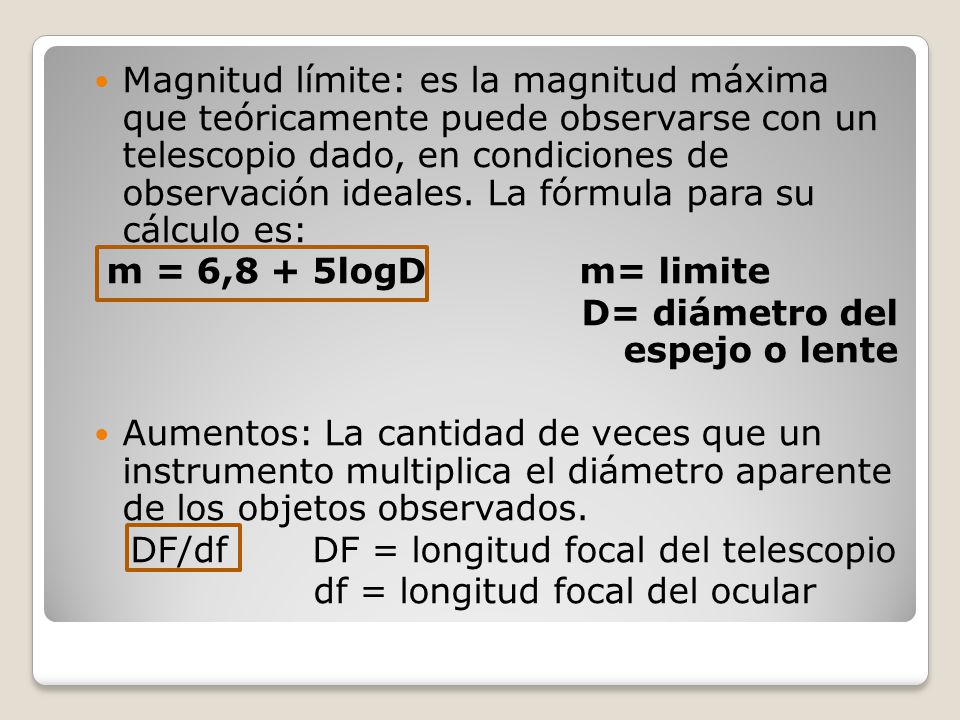

18 Magnitud límite: es la magnitud máxima que teóricamente puede observarse con un telescopio dado, en condiciones de observación ideales. La fórmula para su cálculo es: m = 6,8 + 5logD m= limite D= diámetro del espejo o lente Aumentos: La cantidad de veces que un instrumento multiplica el diámetro aparente de los objetos observados. DF/df DF = longitud focal del telescopio df = longitud focal del ocular

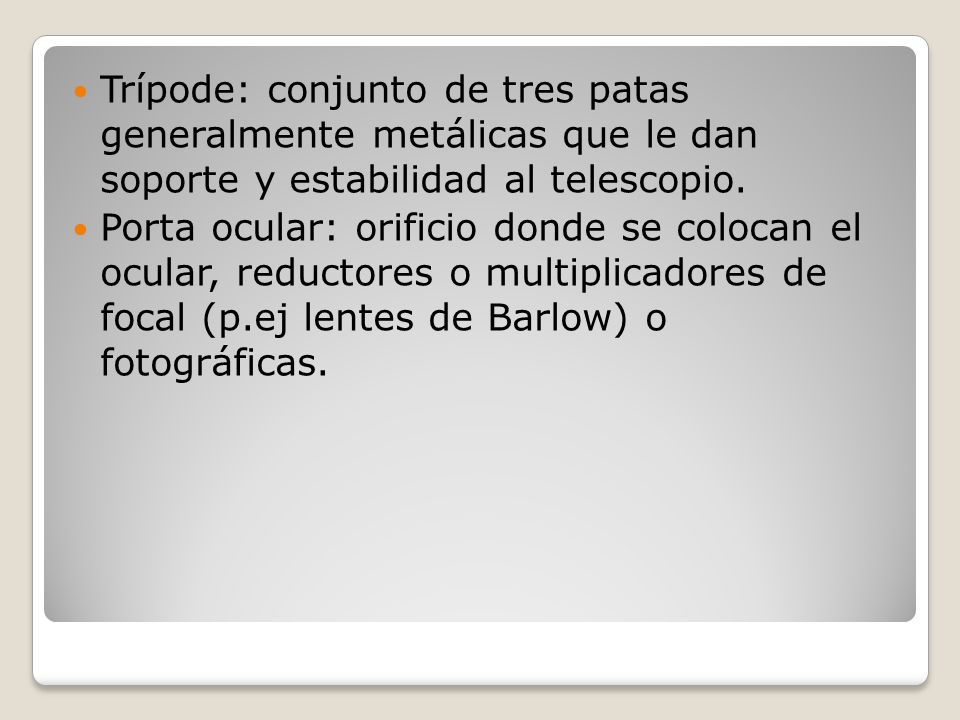

19 Trípode: conjunto de tres patas generalmente metálicas que le dan soporte y estabilidad al telescopio. Porta ocular: orificio donde se colocan el ocular, reductores o multiplicadores de focal (p.ej lentes de Barlow) o fotográficas.

20 FUNCIONAMIENTO El aparato se concentra en un campo (terrestre o estelar) , de alli capta una cantidad de luz a traves de un dispositivo ya sea lente o espejo, capaz de concentrar los rayos luminosos en un plano focal, de la misma forma como la cornea y el cristalino del ojo proyectan la imagen que vemos en la retina del ojo. De esta forma permite que recibamos desde esa zona visual más luz, o fotones, que las que permite nuestra pupila.

21 Un determinante del campo visual es la distancia focal
Un determinante del campo visual es la distancia focal. Mientras más corta es esta distancia observamos un campo mayor, por el contrario mientras más larga sea esta distancia menor será el campo de visión. El “objetivo”, ya sea lente o espejo, cumple la función de captar la luz que trae la imagen, actuando como una especie de receptáculo de fotones, mientras mayor sea su diámetro mayor será su capacidad receptora

22 La calidad de la imagen va a depender de ello, mientras más luz se reciba mayor será la nitidez o “resolución” de la imagen formada en el plano focal. Se llama resolución a la capacidad del telescopio de “resolver” o separar dos estrellas muy cercanas.

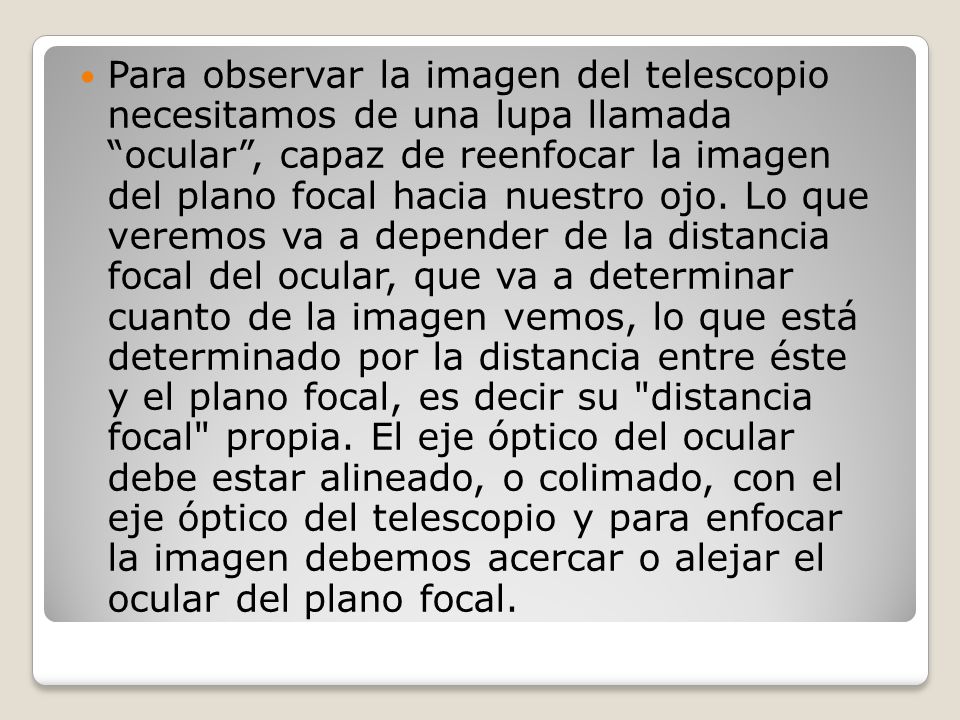

23 Para observar la imagen del telescopio necesitamos de una lupa llamada “ocular”, capaz de reenfocar la imagen del plano focal hacia nuestro ojo. Lo que veremos va a depender de la distancia focal del ocular, que va a determinar cuanto de la imagen vemos, lo que está determinado por la distancia entre éste y el plano focal, es decir su "distancia focal" propia. El eje óptico del ocular debe estar alineado, o colimado, con el eje óptico del telescopio y para enfocar la imagen debemos acercar o alejar el ocular del plano focal.

24 La capacidad de aumentos se mide dividiendo la distancia focal del telescopio por la distancia focal del ocular. Aumentos X: Número de veces que el tamaño de la imagen es aumentado. Se mide en X y se calcula con la fórmula: X = Distancia focal telescopio / Distancia focal ocular

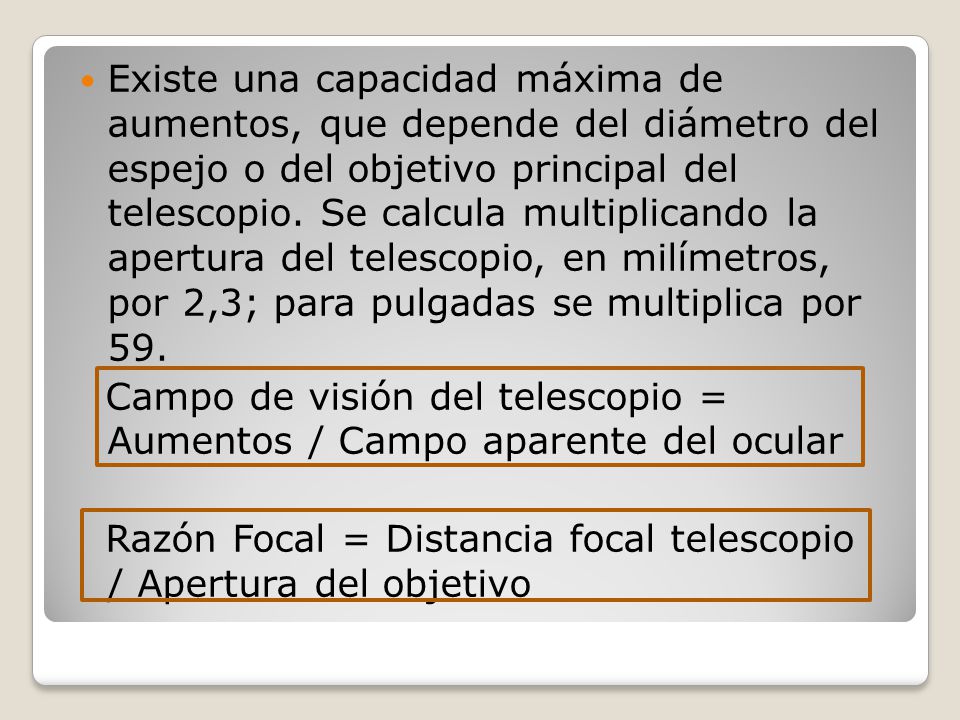

25 Existe una capacidad máxima de aumentos, que depende del diámetro del espejo o del objetivo principal del telescopio. Se calcula multiplicando la apertura del telescopio, en milímetros, por 2,3; para pulgadas se multiplica por 59. Campo de visión del telescopio = Aumentos / Campo aparente del ocular Razón Focal = Distancia focal telescopio / Apertura del objetivo

26 GRACIAS
