1 Tema 2 – Servicio DHCP Punto 8 – BOOTP Juan Luis Cano

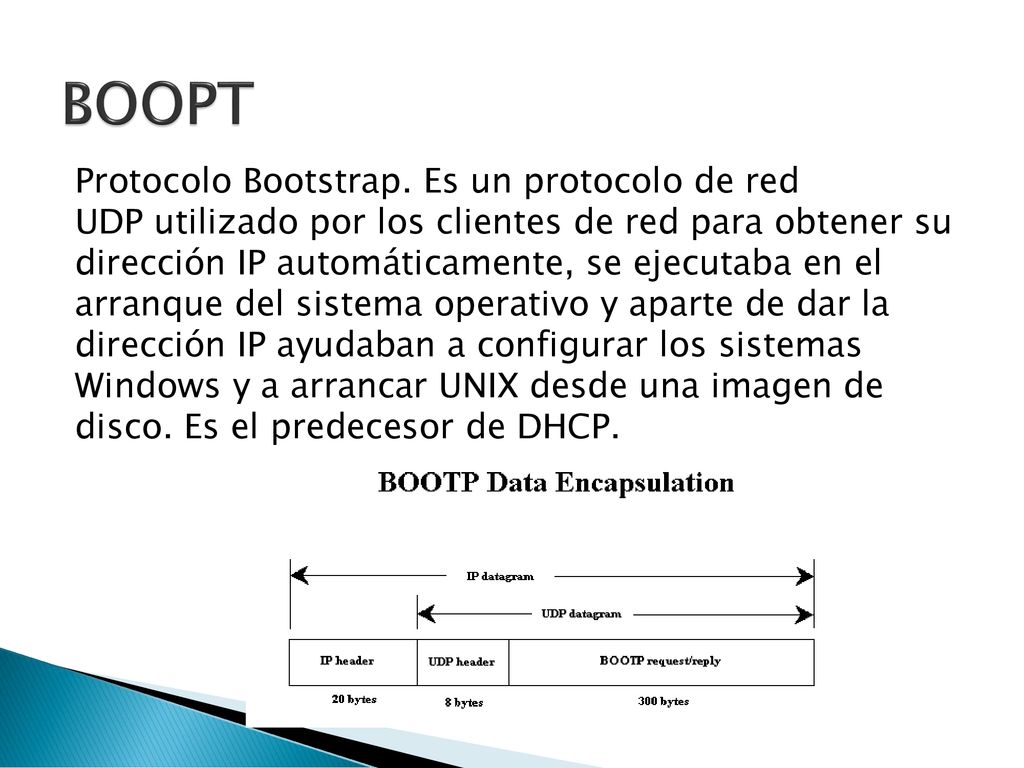

2 BOOPT Protocolo Bootstrap. Es un protocolo de red UDP utilizado por los clientes de red para obtener su dirección IP automáticamente, se ejecutaba en el arranque del sistema operativo y aparte de dar la dirección IP ayudaban a configurar los sistemas Windows y a arrancar UNIX desde una imagen de disco. Es el predecesor de DHCP.

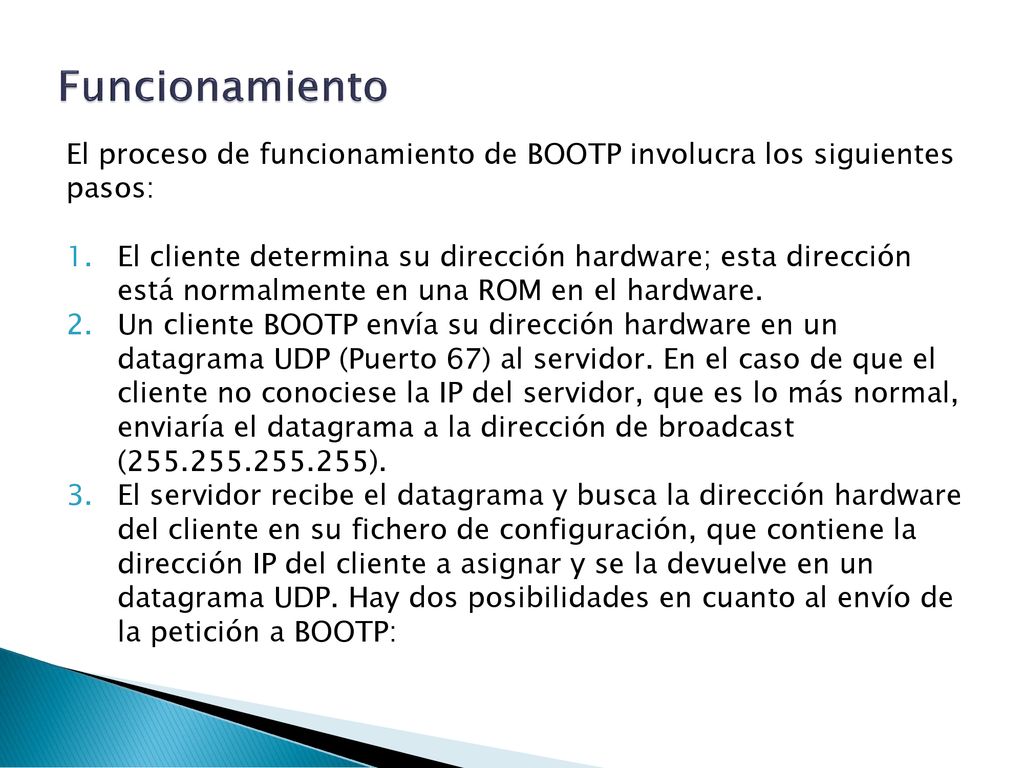

3 Funcionamiento El proceso de funcionamiento de BOOTP involucra los siguientes pasos: El cliente determina su dirección hardware; esta dirección está normalmente en una ROM en el hardware. Un cliente BOOTP envía su dirección hardware en un datagrama UDP (Puerto 67) al servidor. En el caso de que el cliente no conociese la IP del servidor, que es lo más normal, enviaría el datagrama a la dirección de broadcast ( ). El servidor recibe el datagrama y busca la dirección hardware del cliente en su fichero de configuración, que contiene la dirección IP del cliente a asignar y se la devuelve en un datagrama UDP. Hay dos posibilidades en cuanto al envío de la petición a BOOTP:

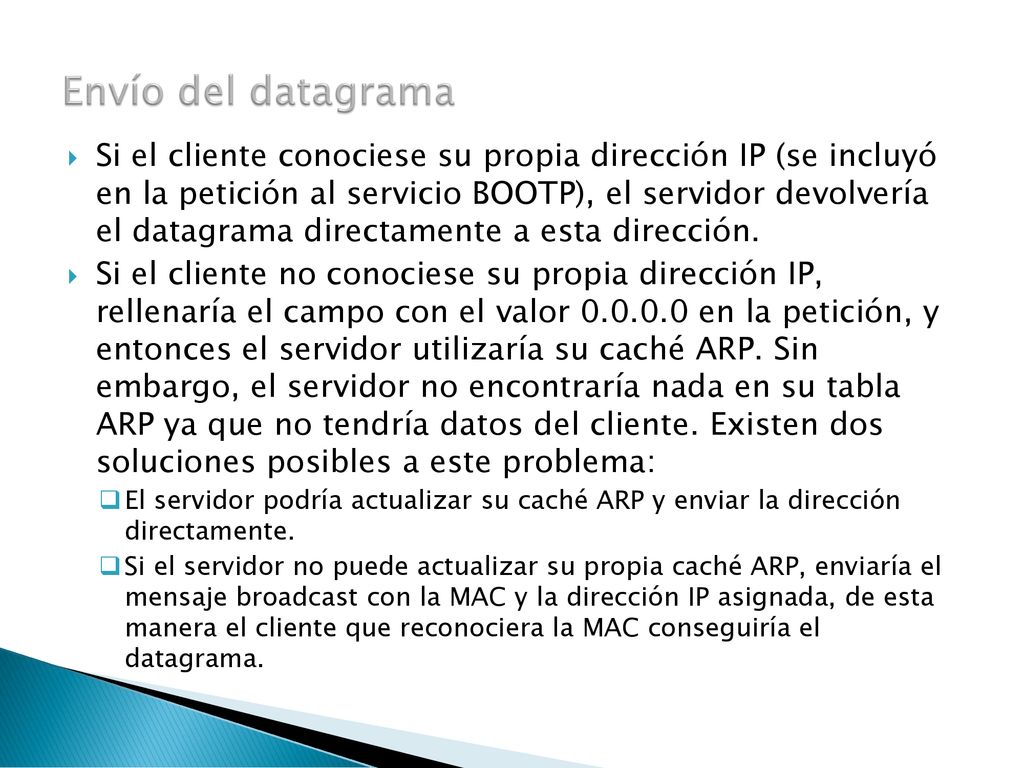

4 Envío del datagrama Si el cliente conociese su propia dirección IP (se incluyó en la petición al servicio BOOTP), el servidor devolvería el datagrama directamente a esta dirección. Si el cliente no conociese su propia dirección IP, rellenaría el campo con el valor en la petición, y entonces el servidor utilizaría su caché ARP. Sin embargo, el servidor no encontraría nada en su tabla ARP ya que no tendría datos del cliente. Existen dos soluciones posibles a este problema: El servidor podría actualizar su caché ARP y enviar la dirección directamente. Si el servidor no puede actualizar su propia caché ARP, enviaría el mensaje broadcast con la MAC y la dirección IP asignada, de esta manera el cliente que reconociera la MAC conseguiría el datagrama.

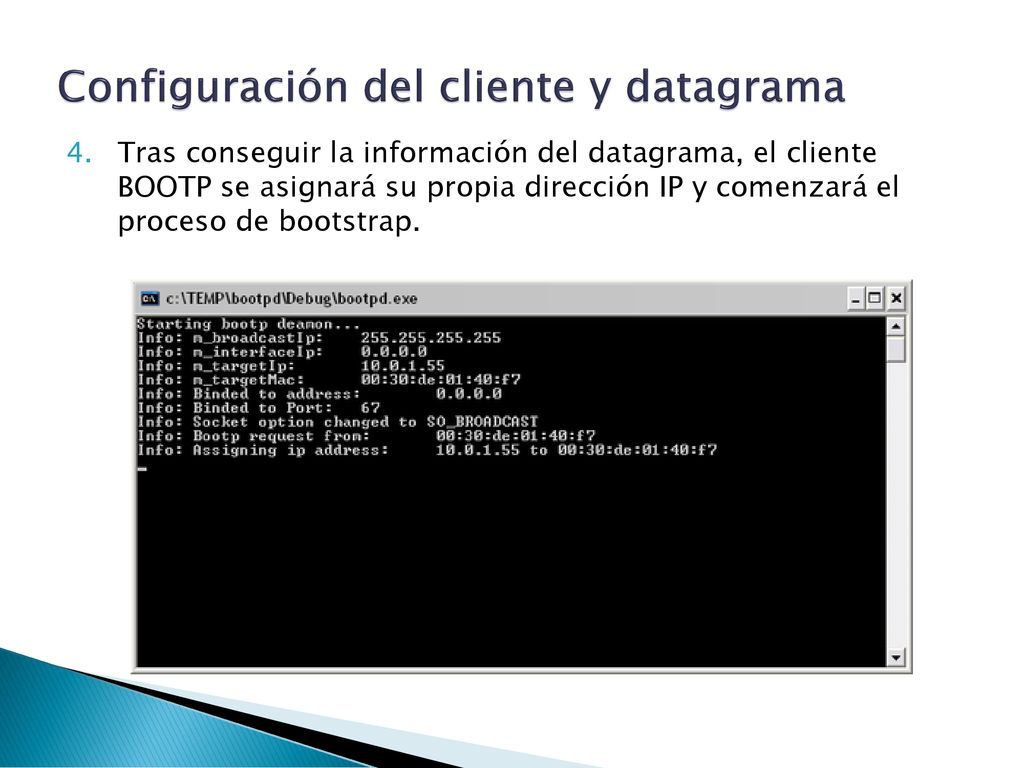

5 Configuración del cliente y datagrama
Tras conseguir la información del datagrama, el cliente BOOTP se asignará su propia dirección IP y comenzará el proceso de bootstrap.

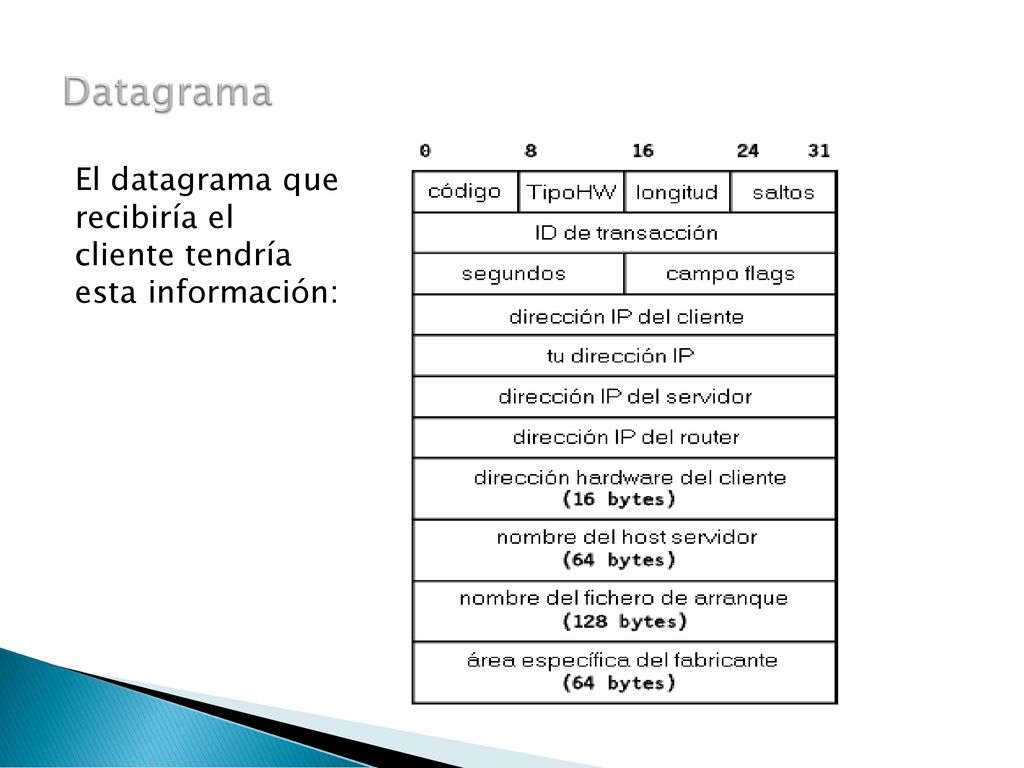

6 Datagrama El datagrama que recibiría el cliente tendría esta información:
