Tema 4 Rotulación en cartografía

Presentación del tema: "Tema 4 Rotulación en cartografía"— Transcripción de la presentación:

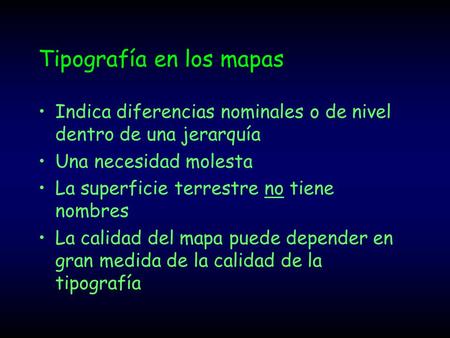

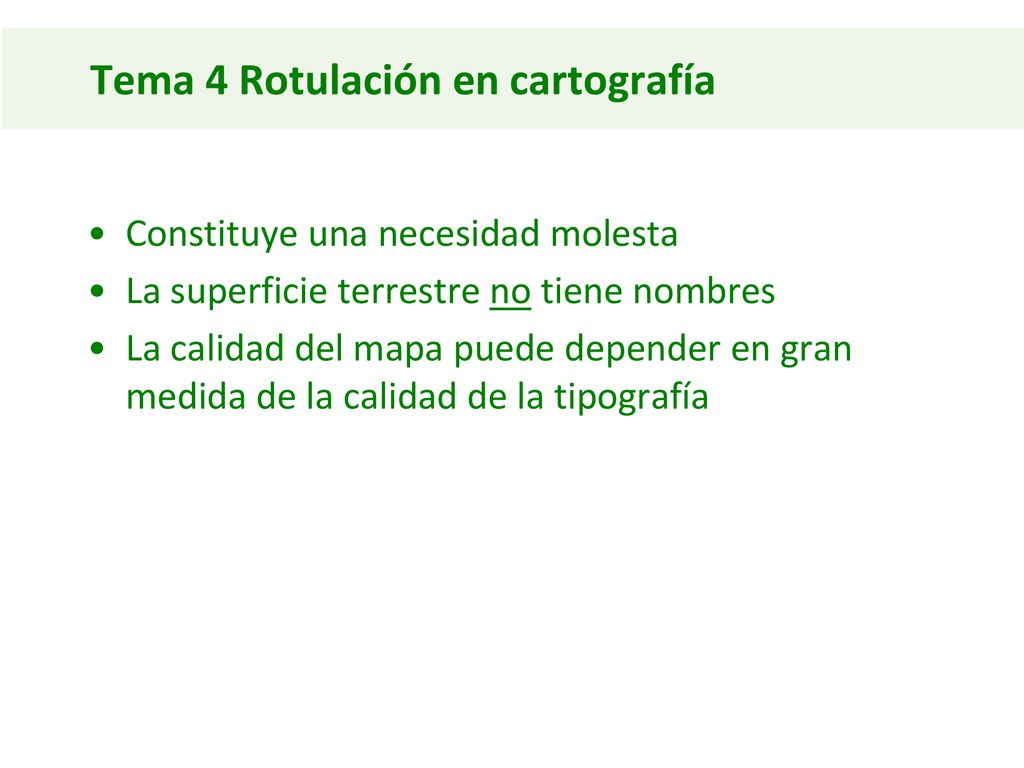

1 Tema 4 Rotulación en cartografía
Constituye una necesidad molesta La superficie terrestre no tiene nombres La calidad del mapa puede depender en gran medida de la calidad de la tipografía

2 Tipografía - historia Hasta S XV – a mano alzada Imprenta
Excesiva decoración hasta S XIX

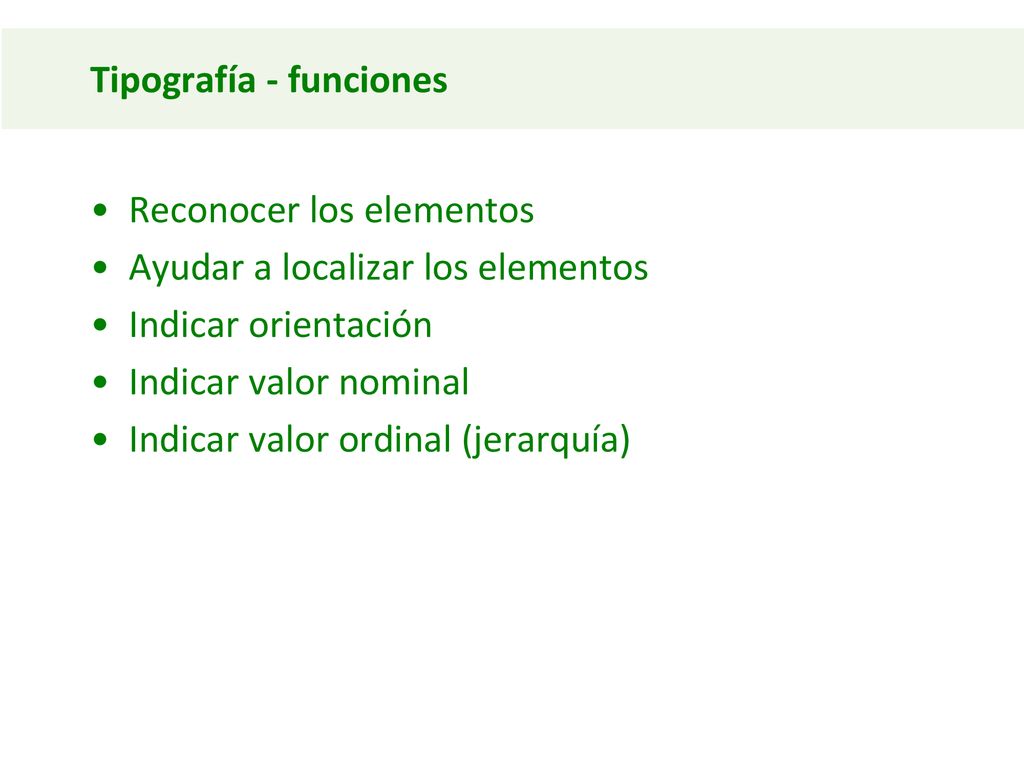

3 Tipografía - funciones
Reconocer los elementos Ayudar a localizar los elementos Indicar orientación Indicar valor nominal Indicar valor ordinal (jerarquía)

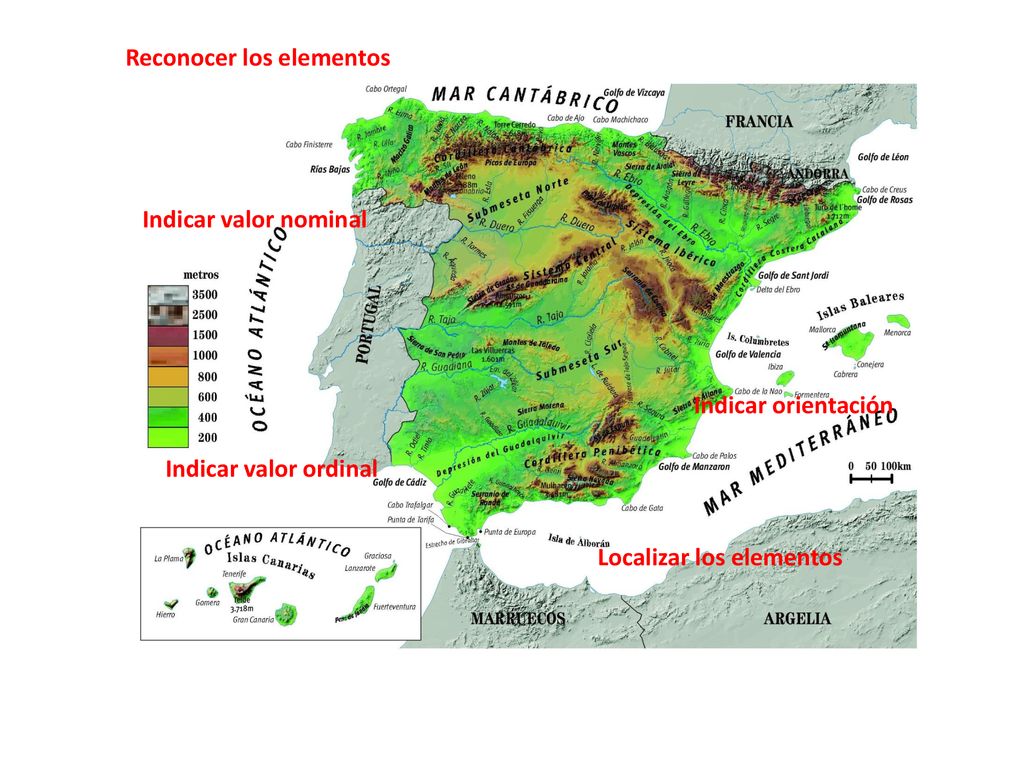

4 Reconocer los elementos
Indicar valor nominal Indicar orientación Indicar valor ordinal Localizar los elementos

5 Una necesidad molesta

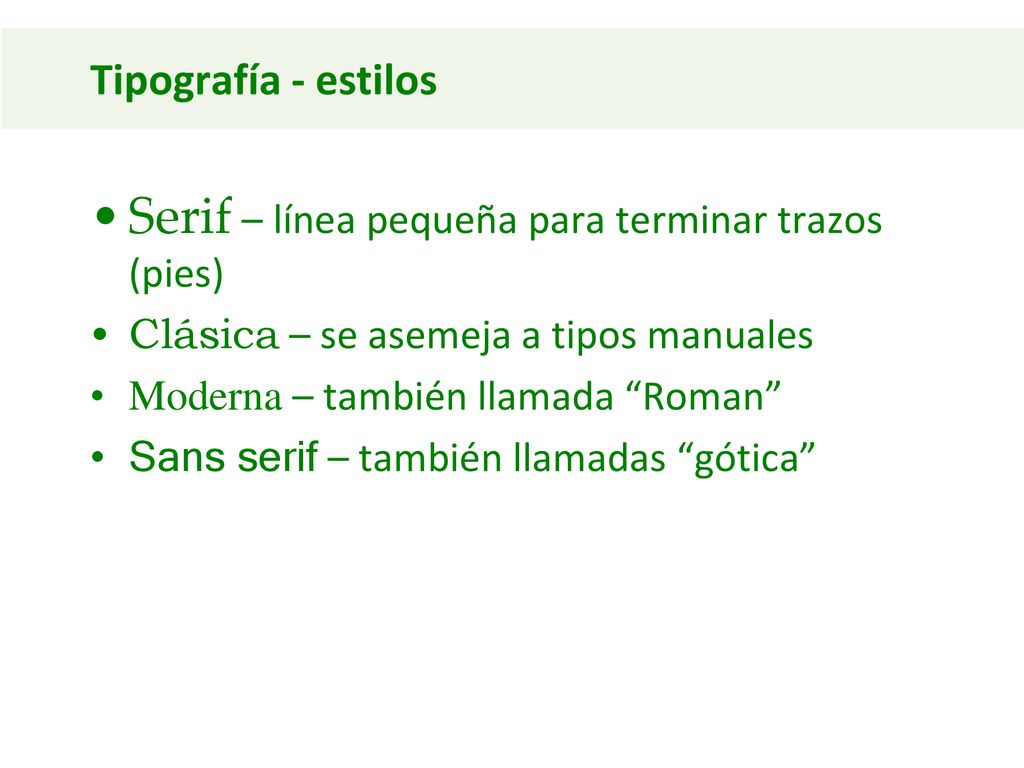

6 Serif – línea pequeña para terminar trazos (pies)
Tipografía - estilos Serif – línea pequeña para terminar trazos (pies) Clásica – se asemeja a tipos manuales Moderna – también llamada “Roman” Sans serif – también llamadas “gótica”

7 Tipografía - formas Mayúsculas – versales – caja alta
Minúsculas – caja baja Versalitas Partes: Cuerpo Ascendente Descendente

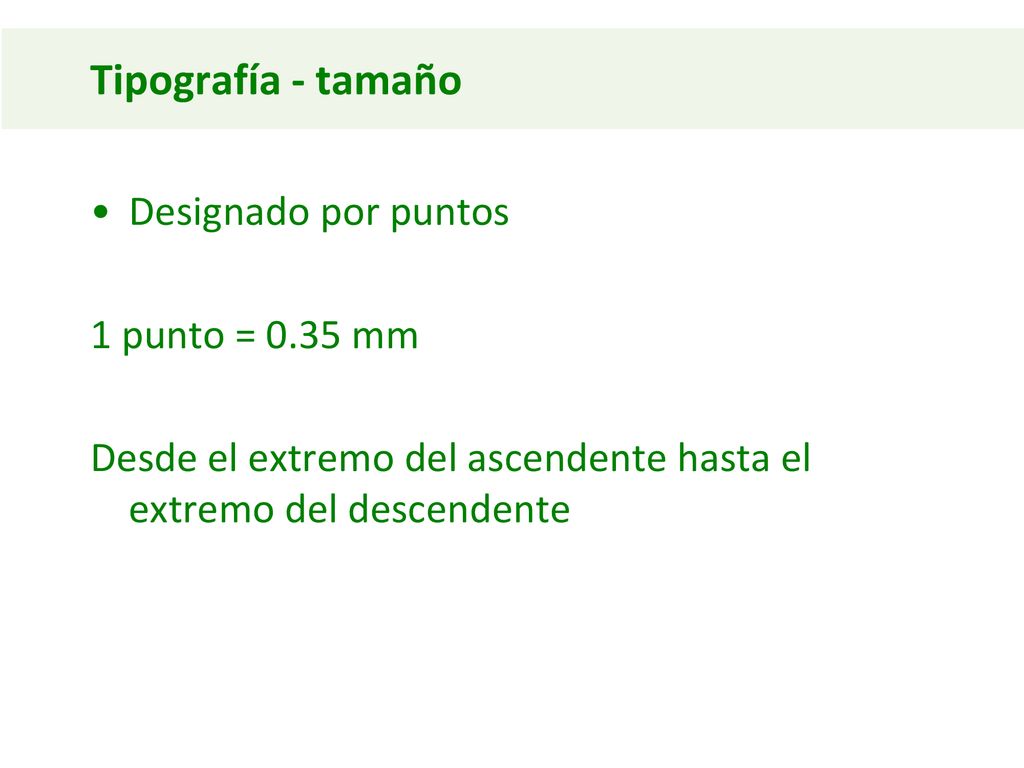

8 Tipografía - tamaño Designado por puntos 1 punto = 0.35 mm
Desde el extremo del ascendente hasta el extremo del descendente

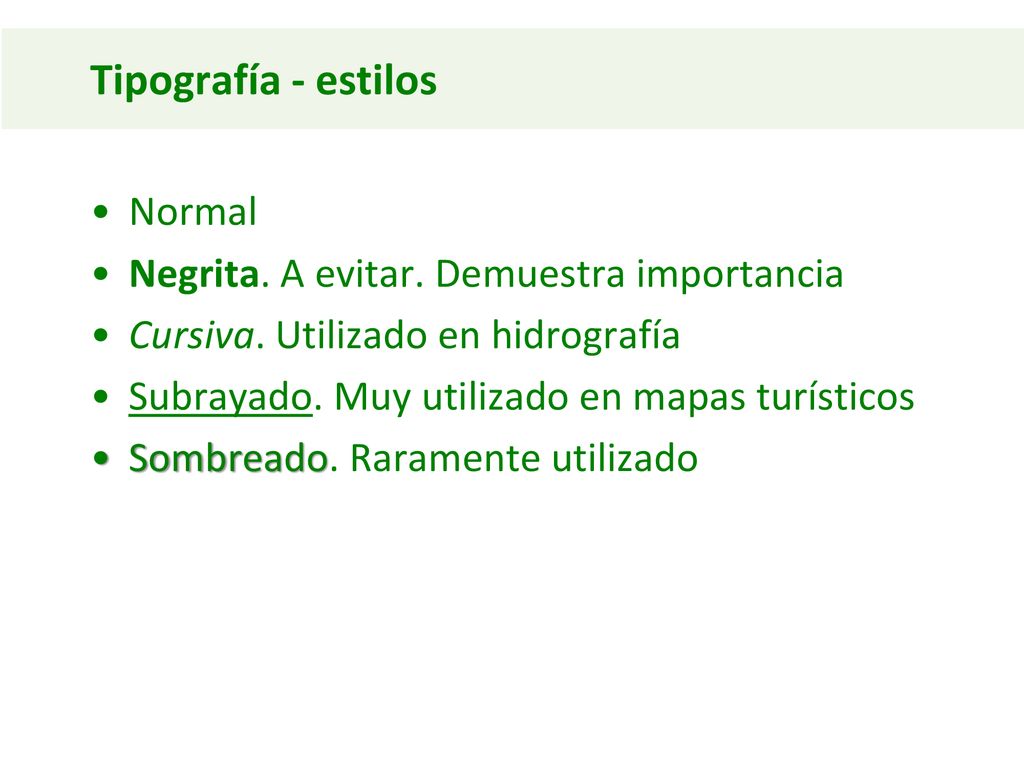

9 Tipografía - estilos Normal Negrita. A evitar. Demuestra importancia
Cursiva. Utilizado en hidrografía Subrayado. Muy utilizado en mapas turísticos Sombreado. Raramente utilizado

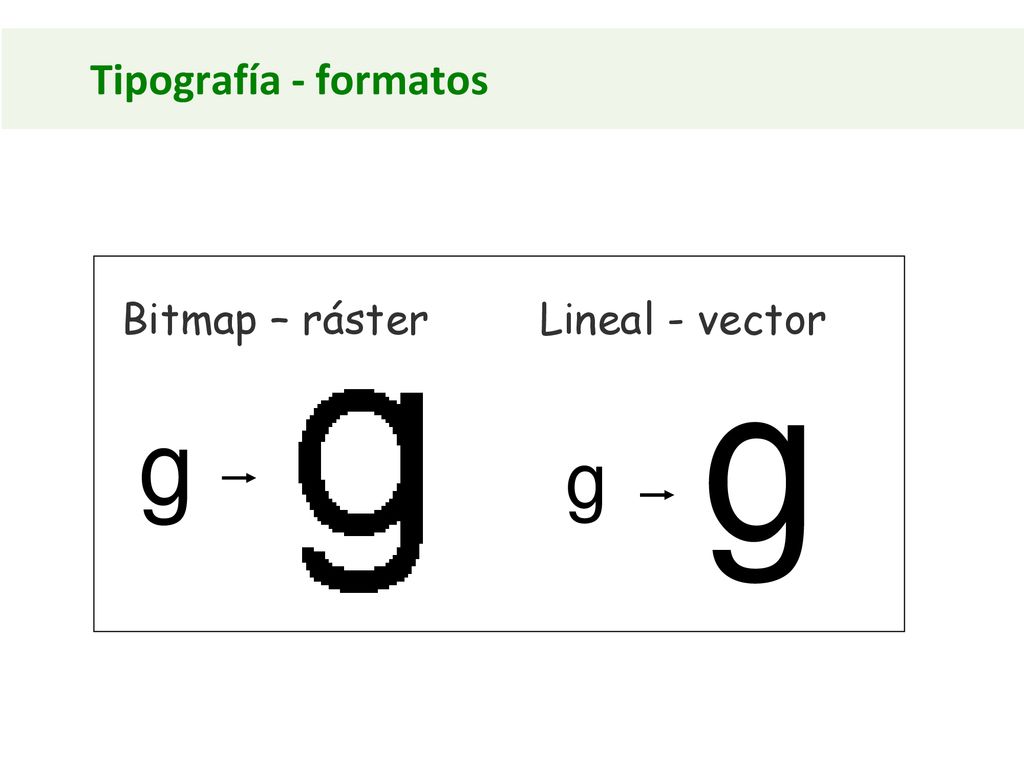

10 Tipografía - formatos Bitmap – ráster Lineal - vector g g

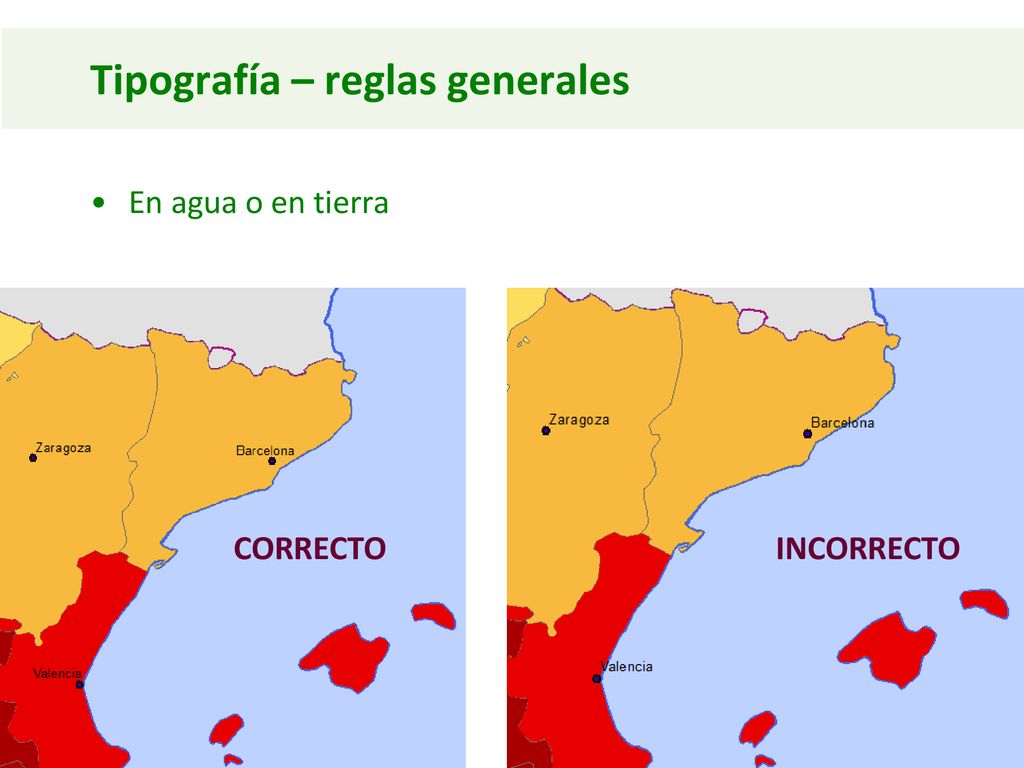

11 Tipografía – reglas generales
En agua o en tierra CORRECTO INCORRECTO

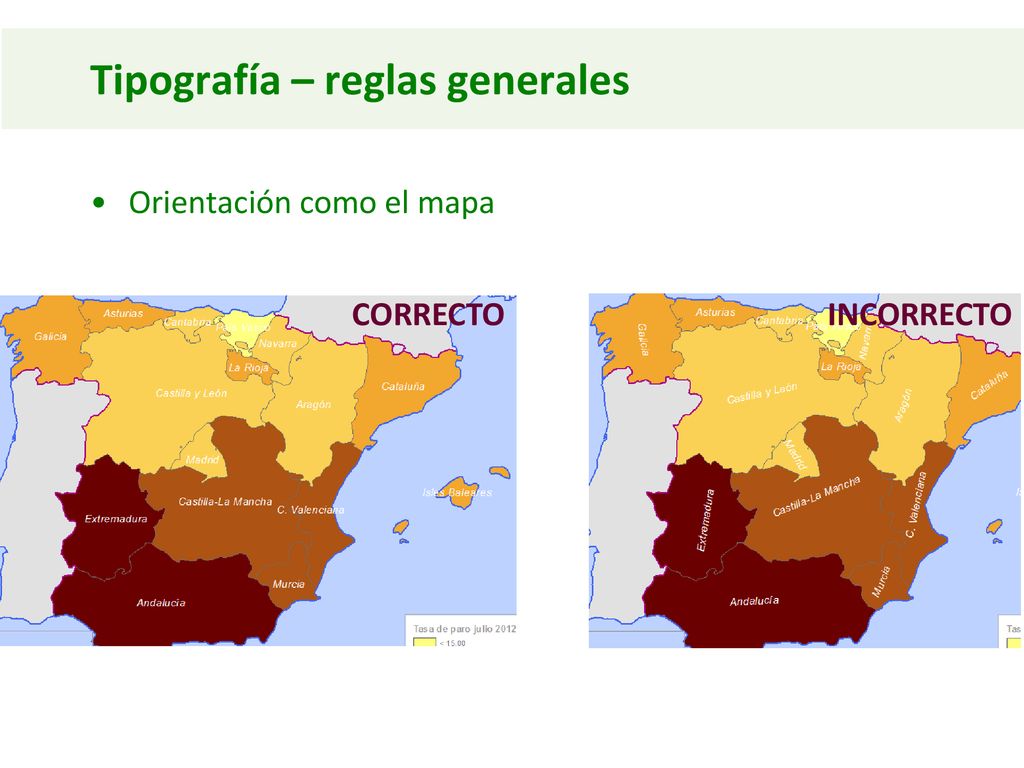

12 Tipografía – reglas generales
Orientación como el mapa CORRECTO INCORRECTO

13 Tipografía – reglas generales
Ligera curvatura en textos desorientados

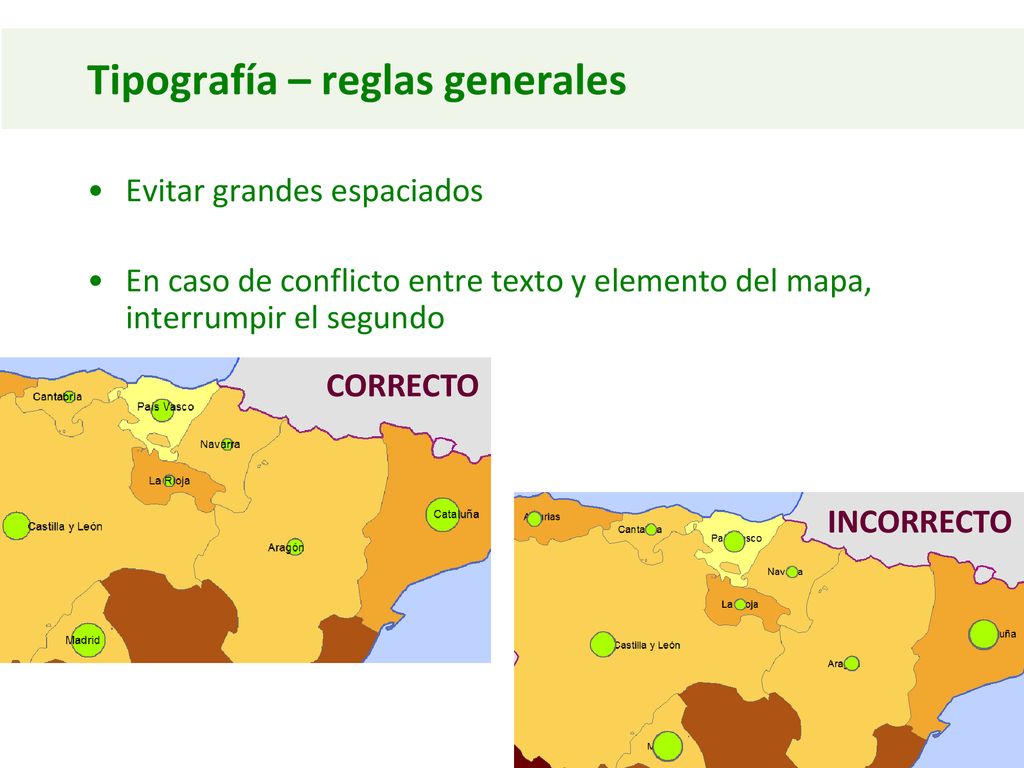

14 Tipografía – reglas generales
Evitar grandes espaciados En caso de conflicto entre texto y elemento del mapa, interrumpir el segundo CORRECTO INCORRECTO

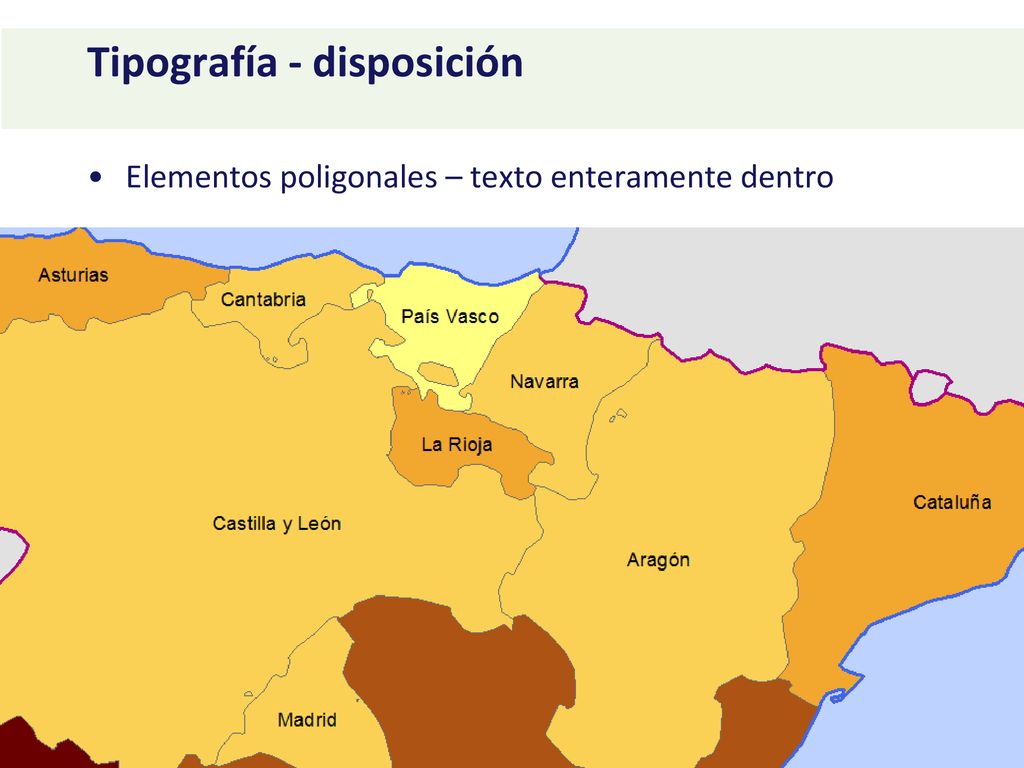

15 Tipografía - disposición
Elementos poligonales – texto enteramente dentro

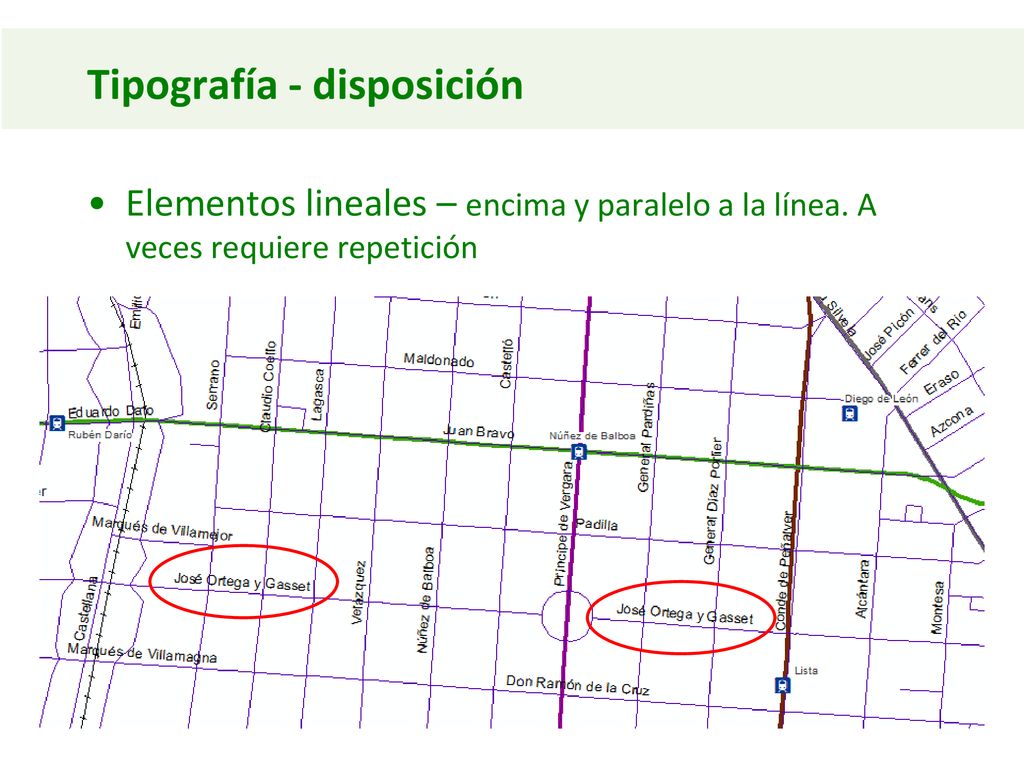

16 Tipografía - disposición
Elementos lineales – encima y paralelo a la línea. A veces requiere repetición

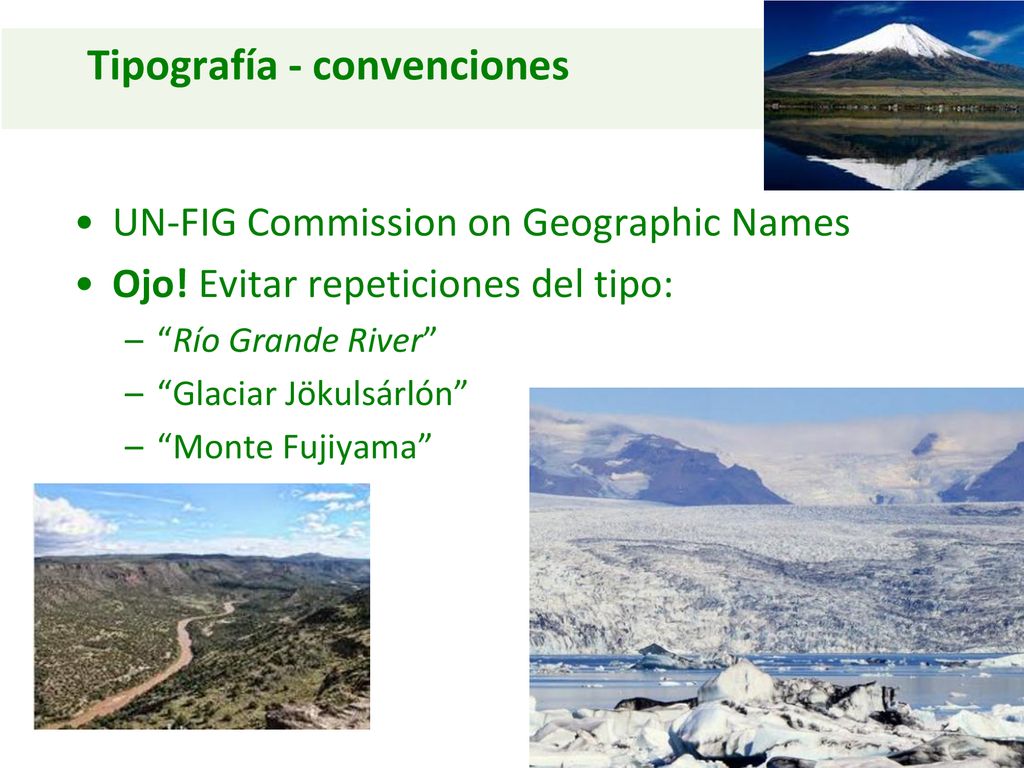

17 Tipografía - convenciones
UN-FIG Commission on Geographic Names Ojo! Evitar repeticiones del tipo: “Río Grande River” “Glaciar Jökulsárlón” “Monte Fujiyama”

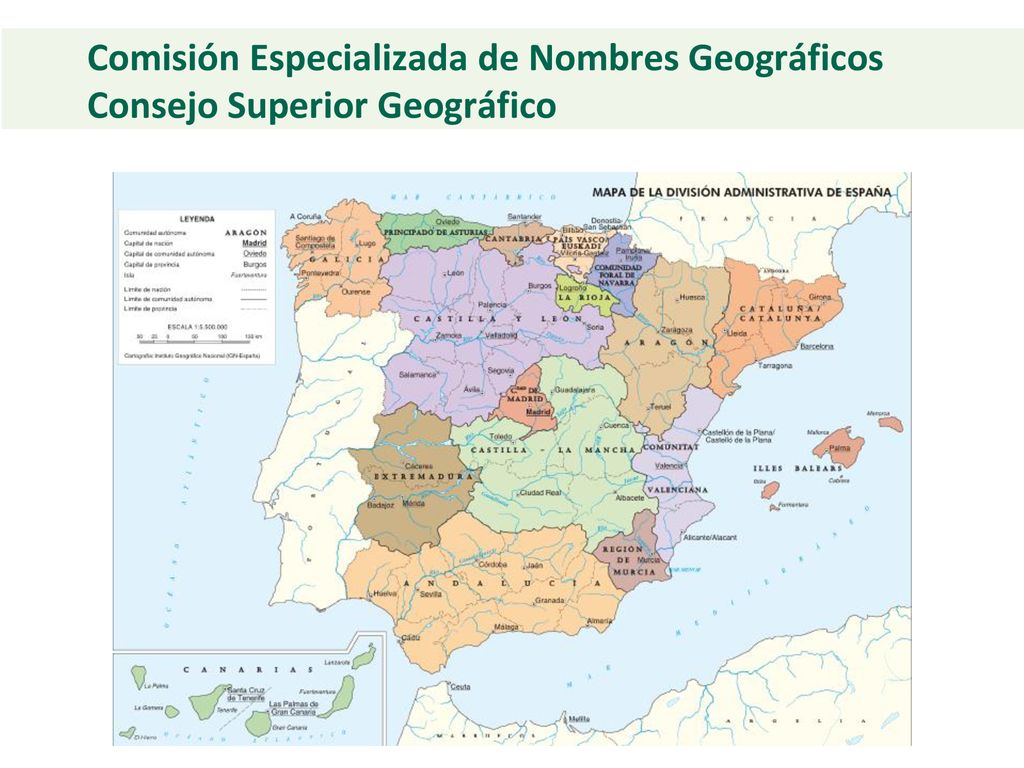

18 Comisión Especializada de Nombres Geográficos Consejo Superior Geográfico
