Lámina nº 9 PLÁSTICA Y VISUAL 3º E.S.O. www.benitopb.wordpress.com.

Presentación del tema: "Lámina nº 9 PLÁSTICA Y VISUAL 3º E.S.O. www.benitopb.wordpress.com."— Transcripción de la presentación:

1 Lámina nº 9 PLÁSTICA Y VISUAL 3º E.S.O.

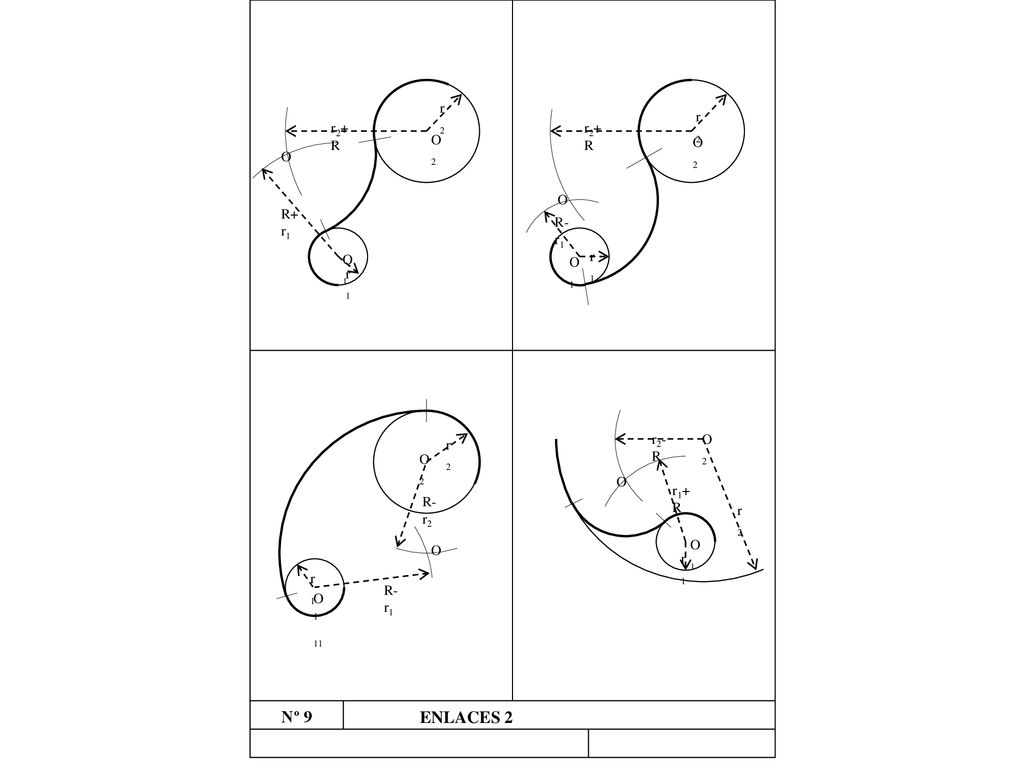

2 Nº 9 ENLACES 2 O2 O1 O r1 r2 r2+R R-r1 R+r1 r1+R r2-R R-r2 O1 11

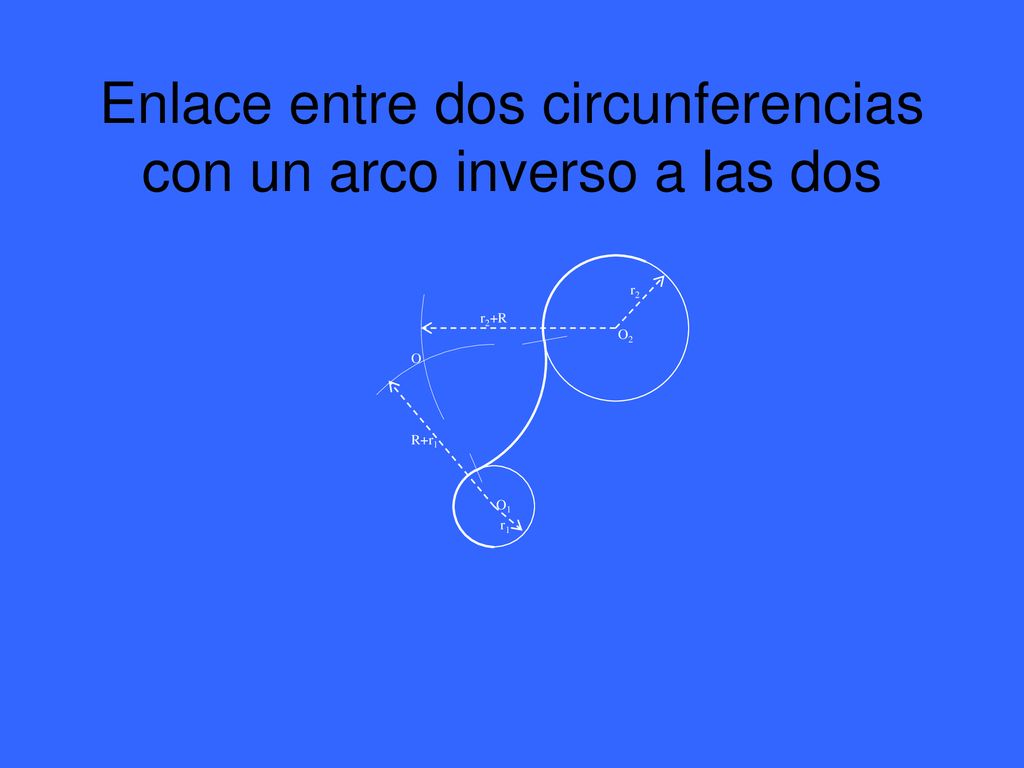

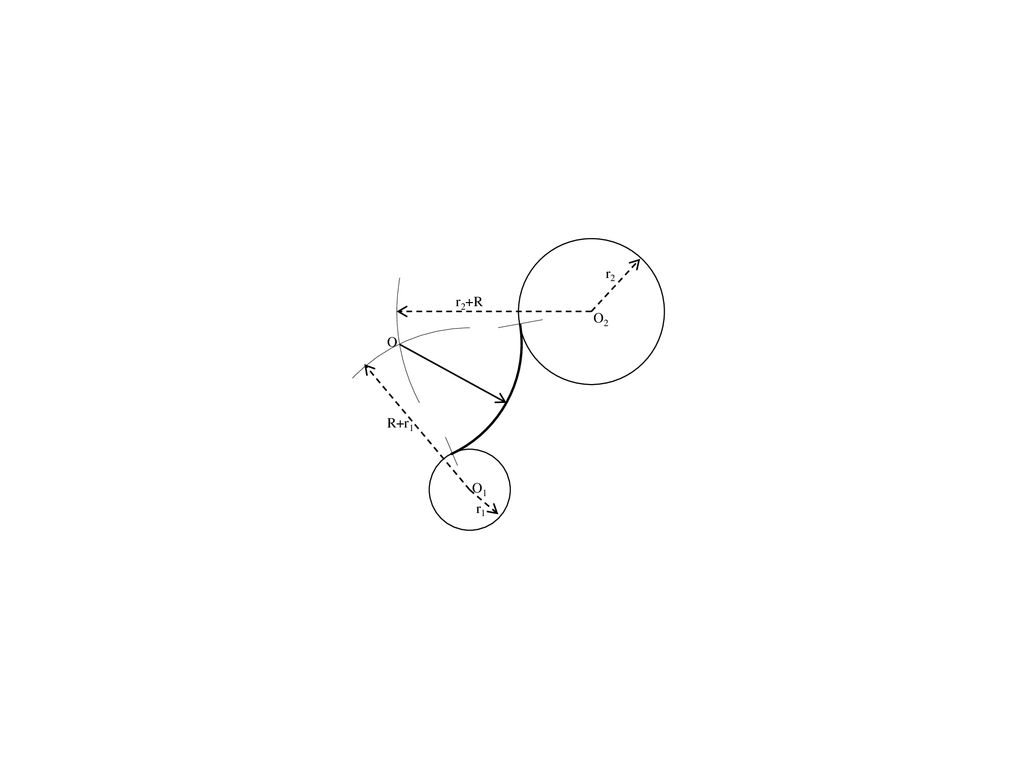

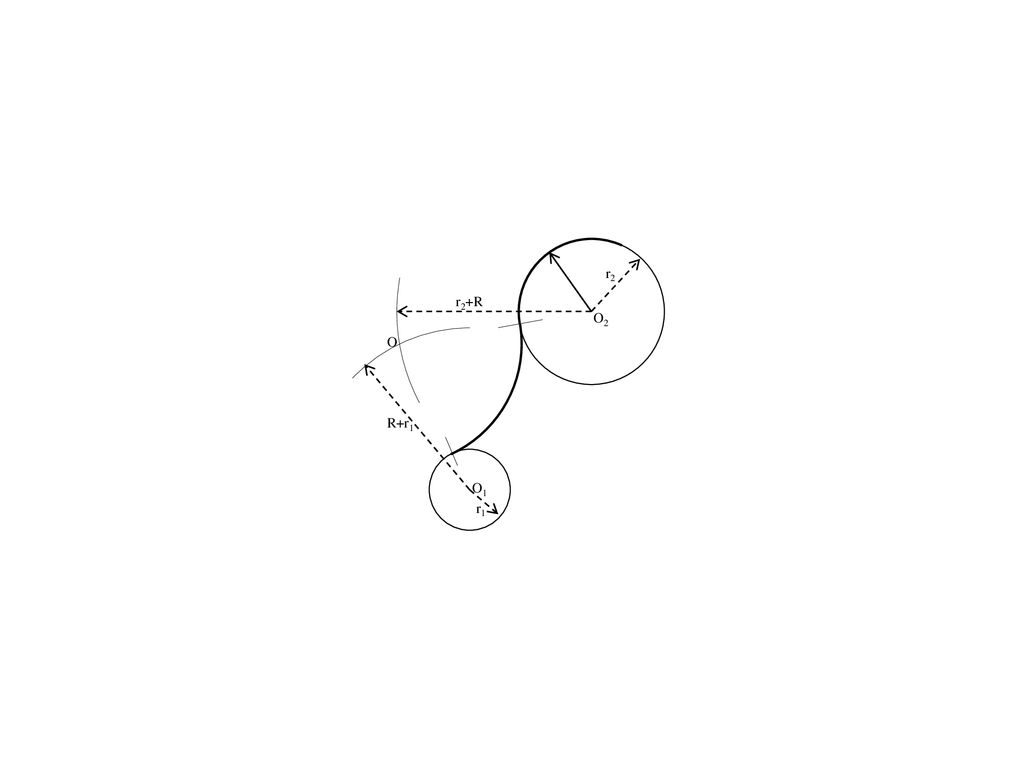

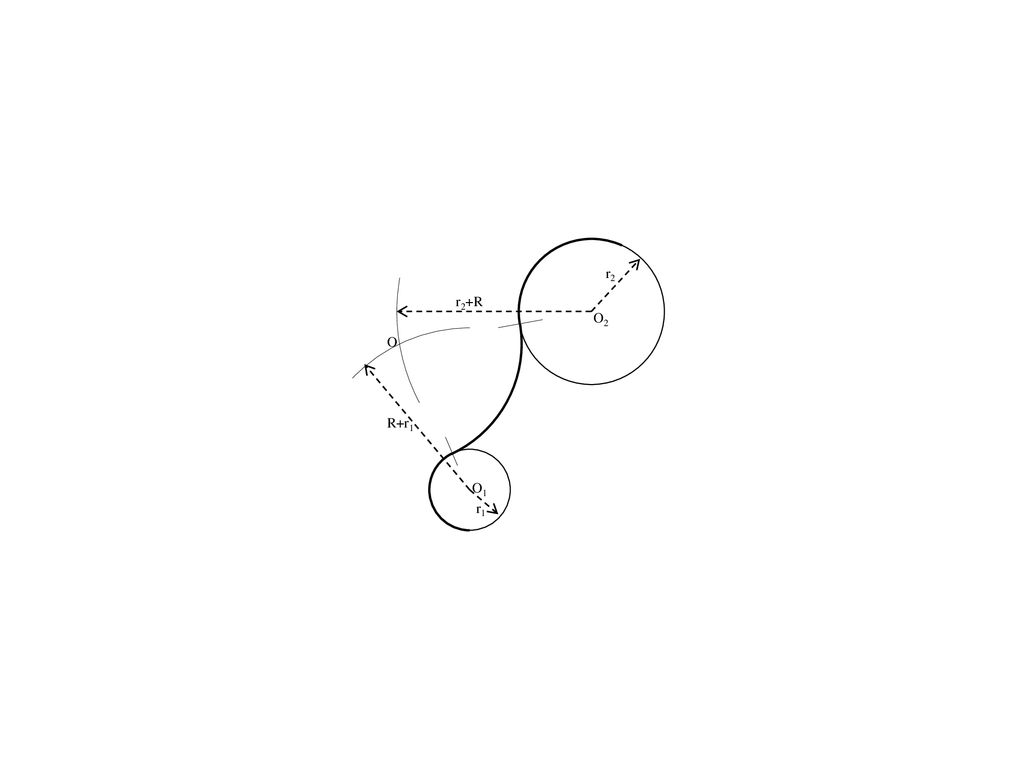

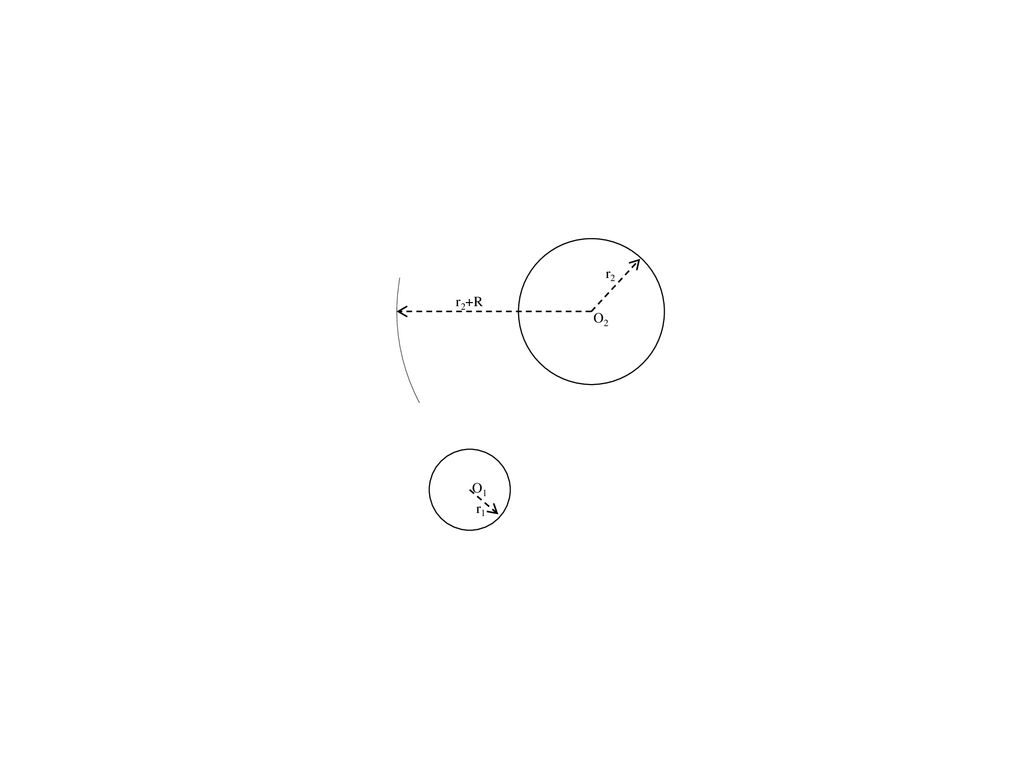

3 Enlace entre dos circunferencias con un arco inverso a las dos
r2+R O2 O R+r1 O1 r1

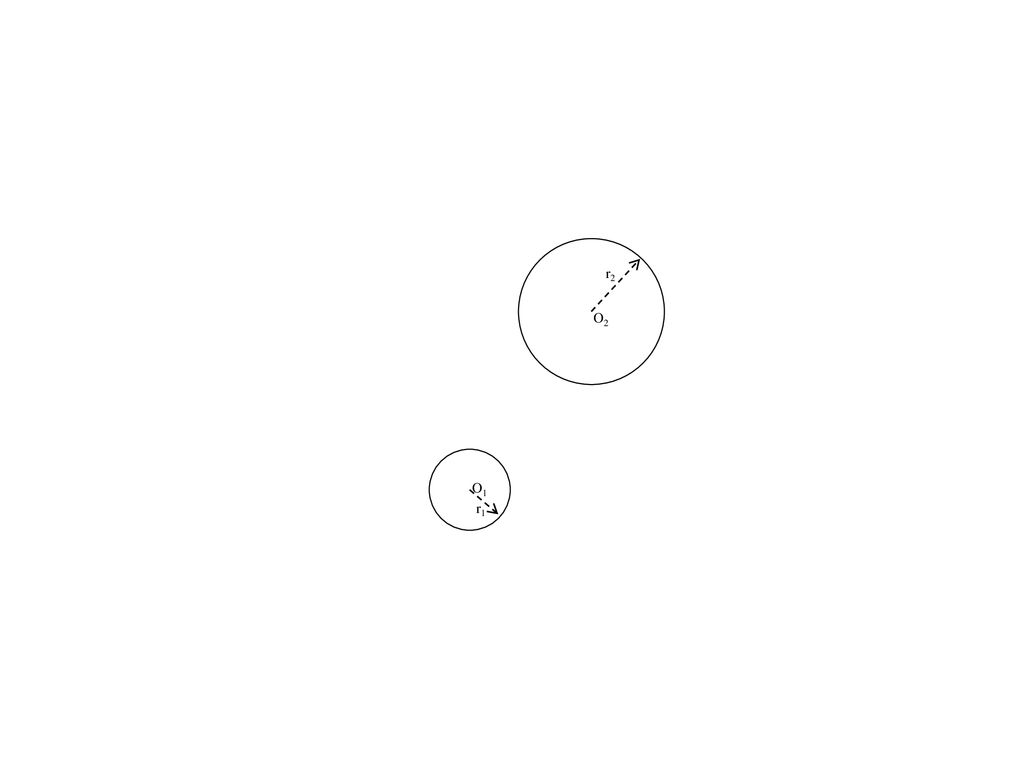

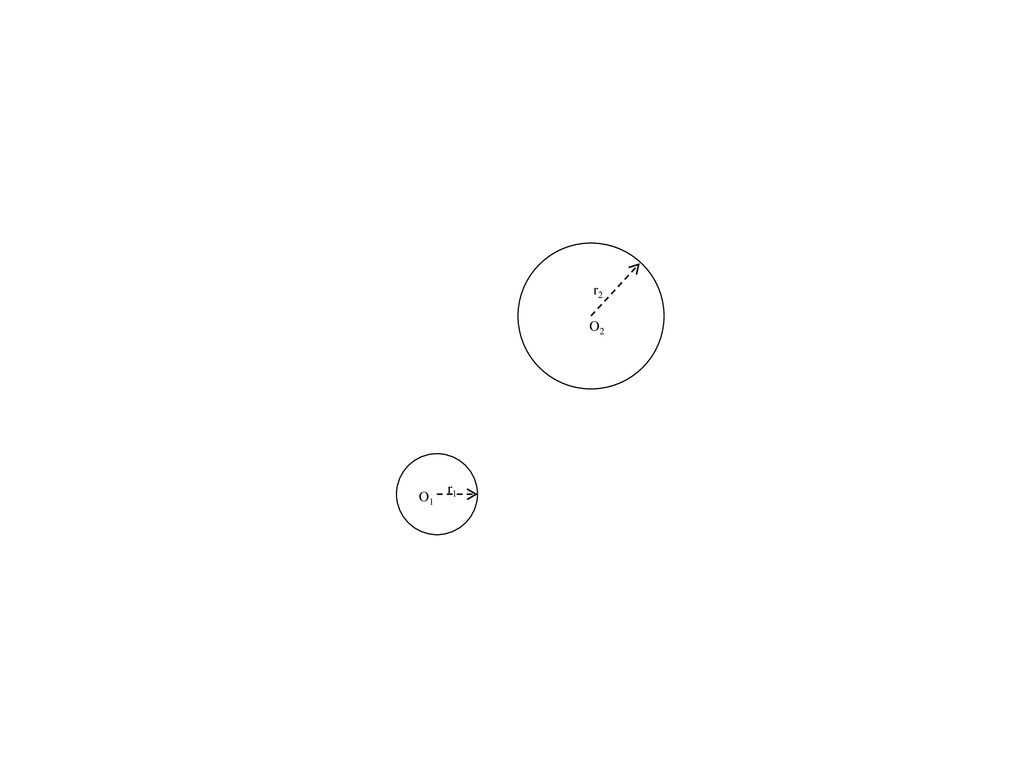

4 r2 O2 O1 r1

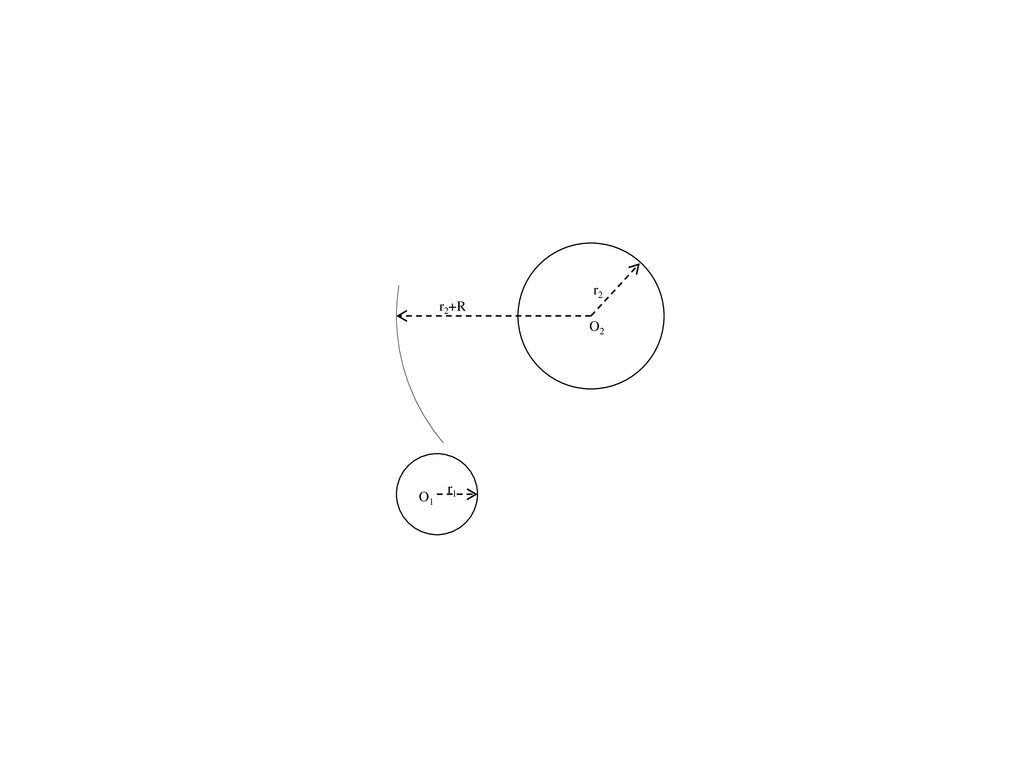

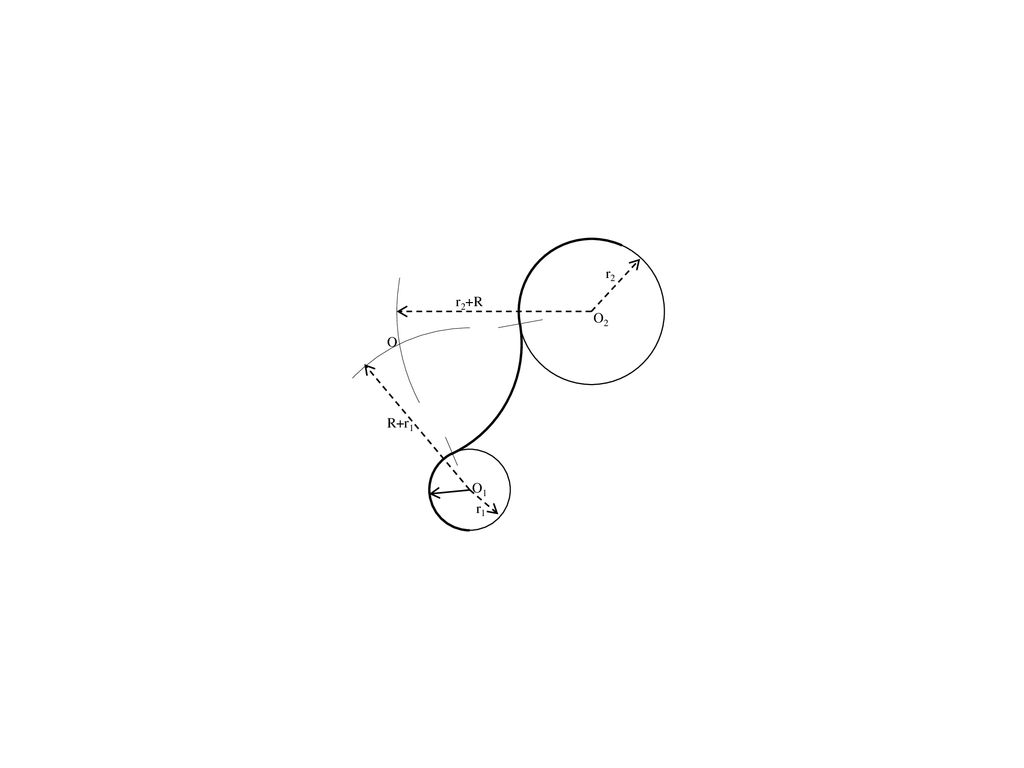

5 r2 r2+R O2 O1 r1

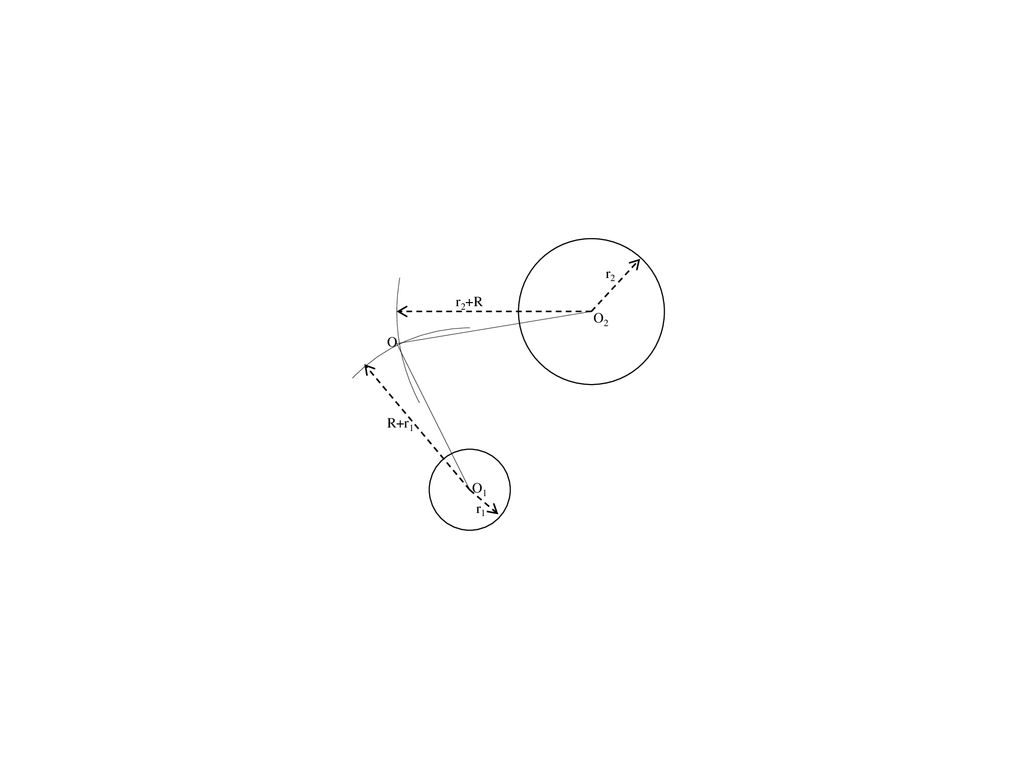

6 r2 r2+R O2 R+r1 O1 r1

7 r2 r2+R O2 O R+r1 O1 r1

8 r2 r2+R O2 O R+r1 O1 r1

9 r2 r2+R O2 O R+r1 O1 r1

10 r2 r2+R O2 O R+r1 O1 r1

11 r2 r2+R O2 O R+r1 O1 r1

12 r2 r2+R O2 O R+r1 O1 r1

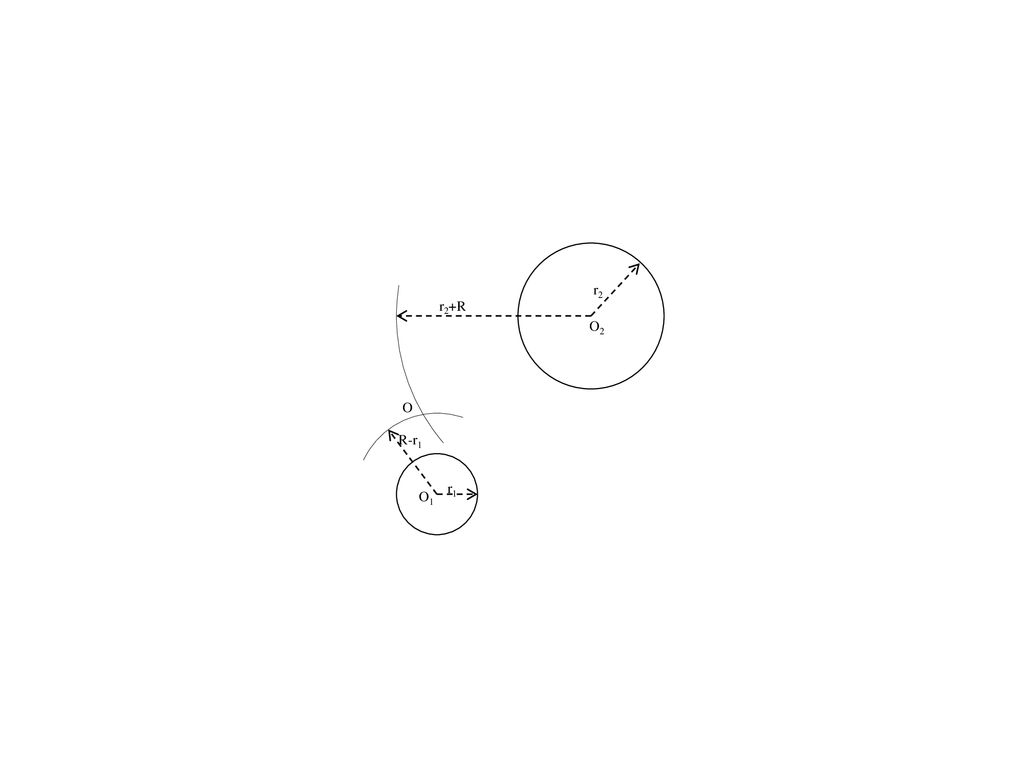

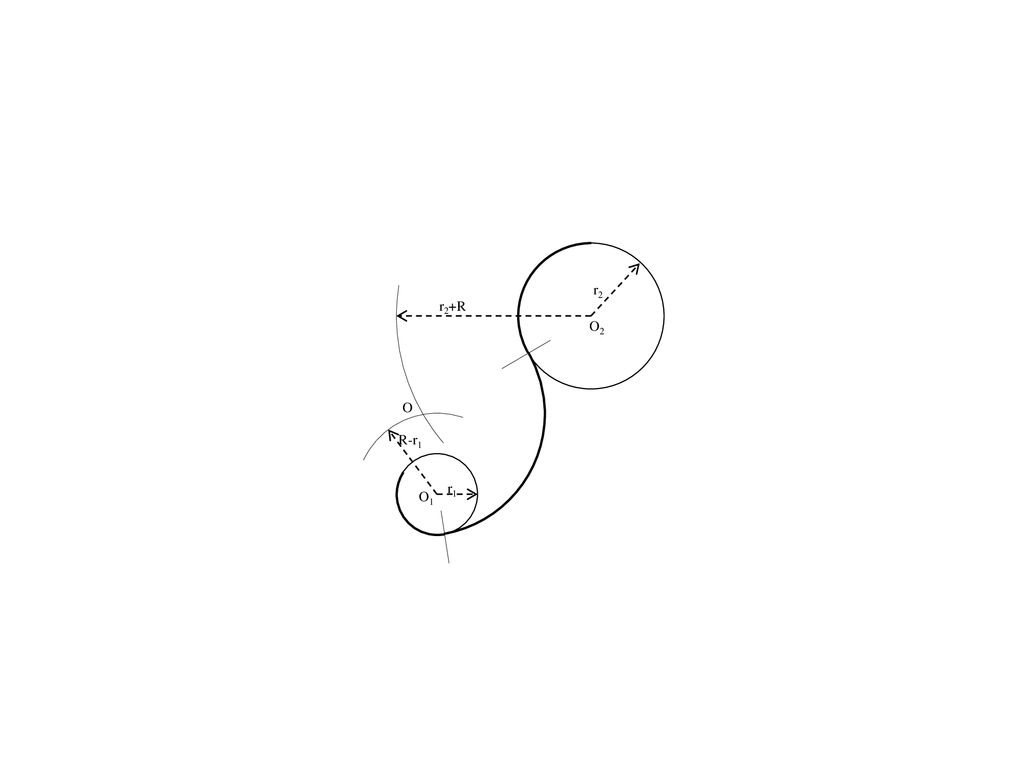

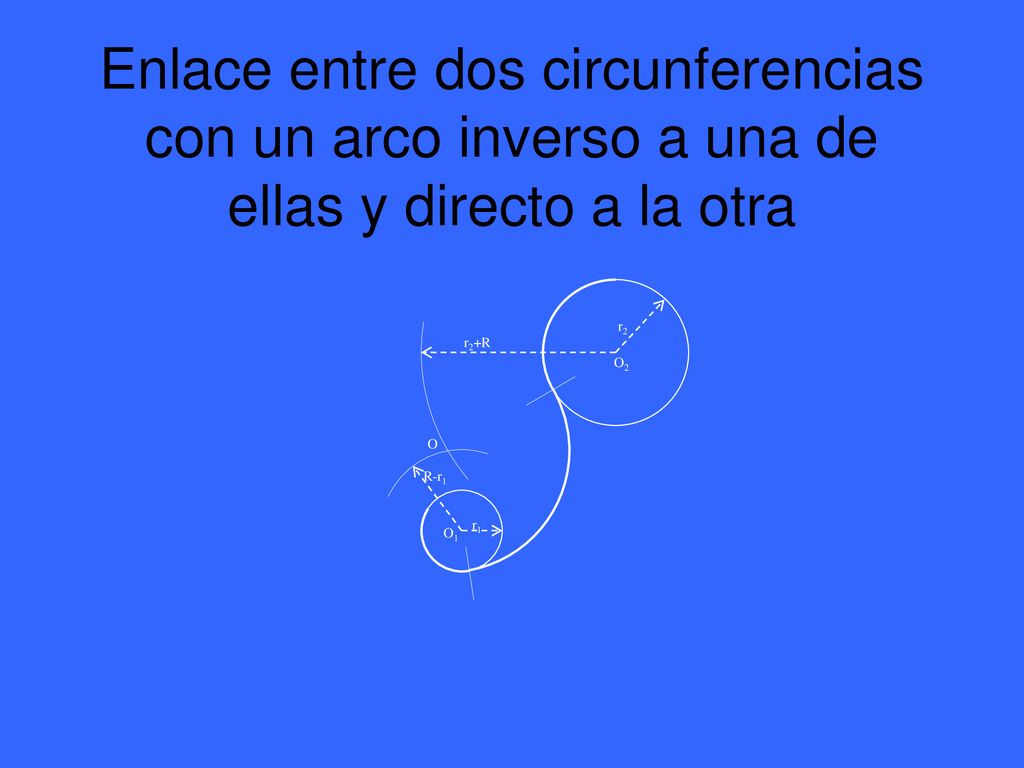

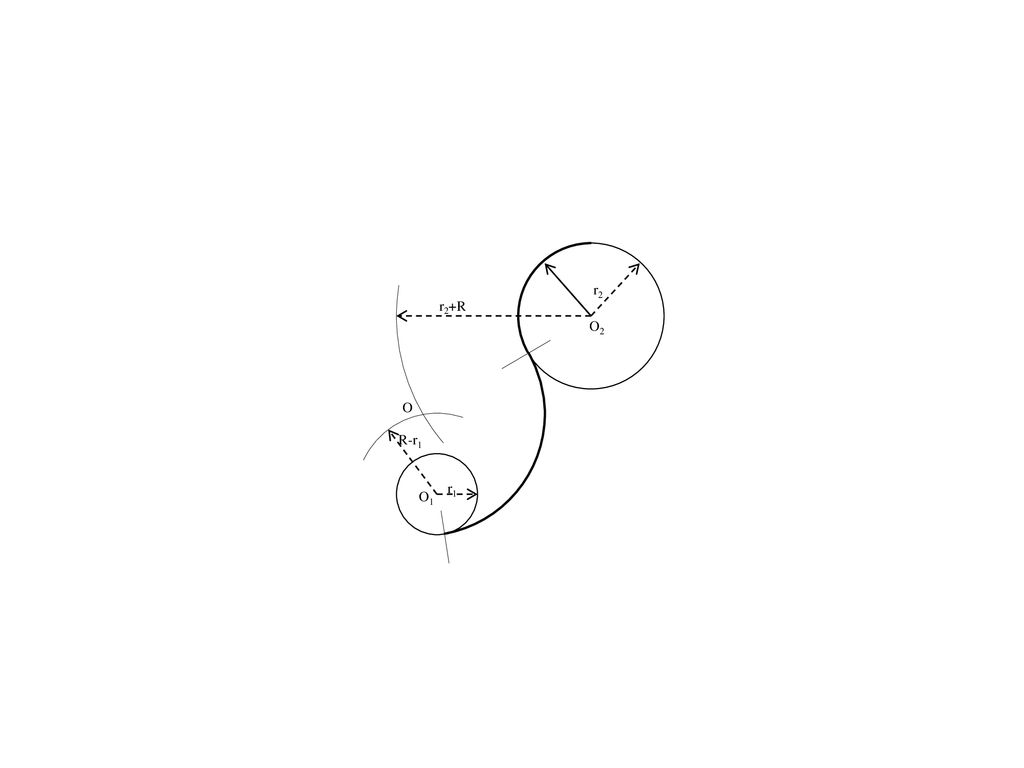

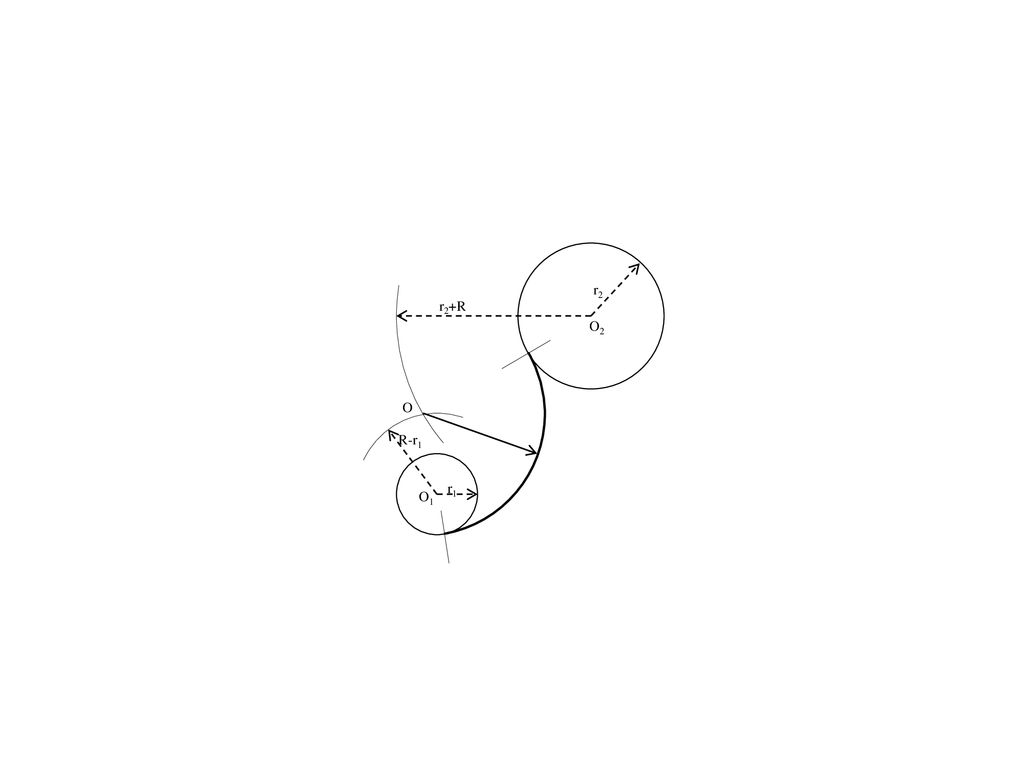

13 Enlace entre dos circunferencias con un arco inverso a una de ellas y directo a la otra
r2+R O2 O R-r1 r1 O1

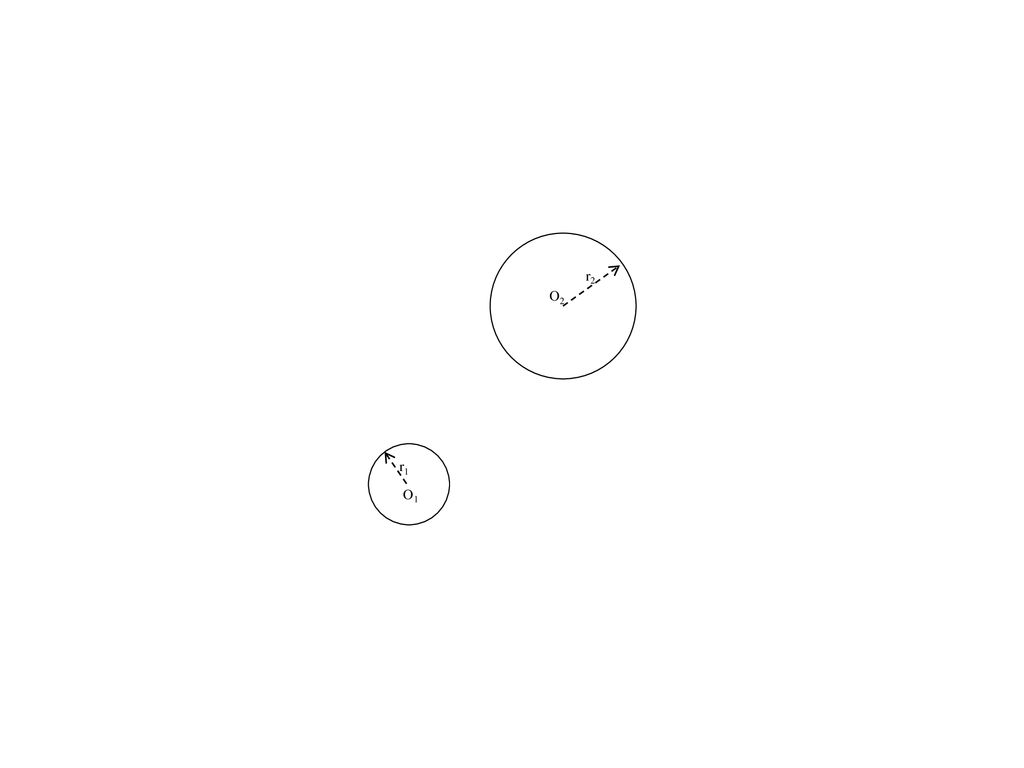

14 r2 O2 r1 O1

15 r2 r2+R O2 r1 O1

16 r2 r2+R O2 R-r1 r1 O1

17 r2 r2+R O2 O R-r1 r1 O1

18 r2 r2+R O2 O R-r1 r1 O1

19 r2 r2+R O2 O R-r1 r1 O1

20 r2 r2+R O2 O R-r1 r1 O1

21 r2 r2+R O2 O R-r1 r1 O1

22 r2 r2+R O2 O R-r1 r1 O1

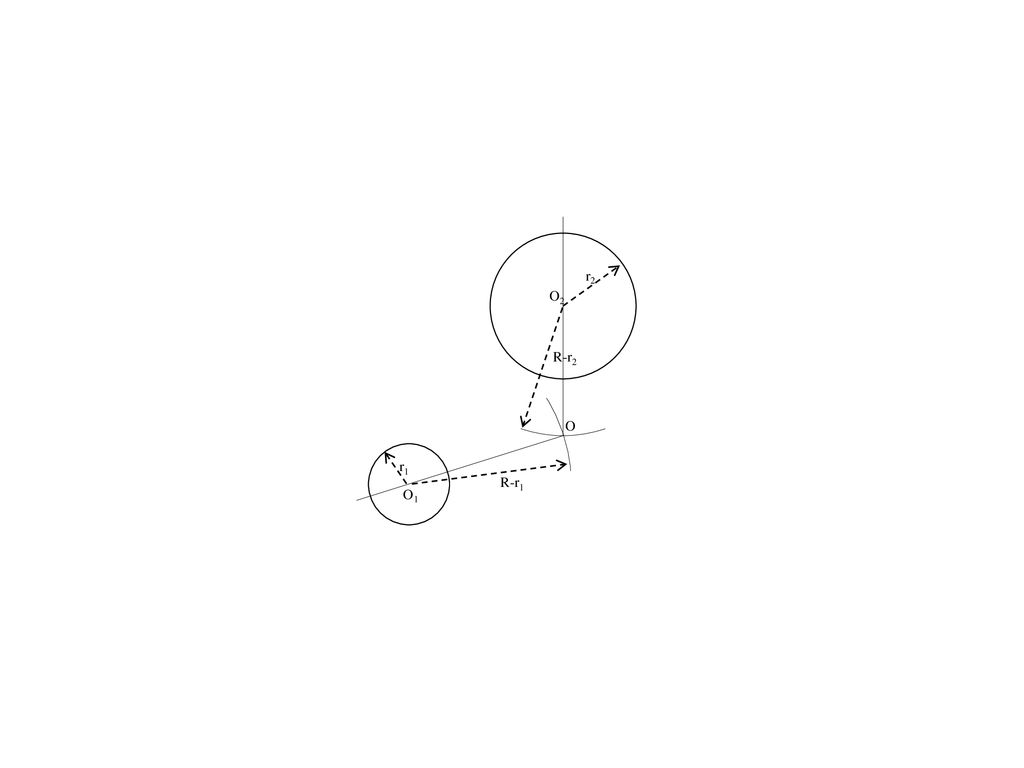

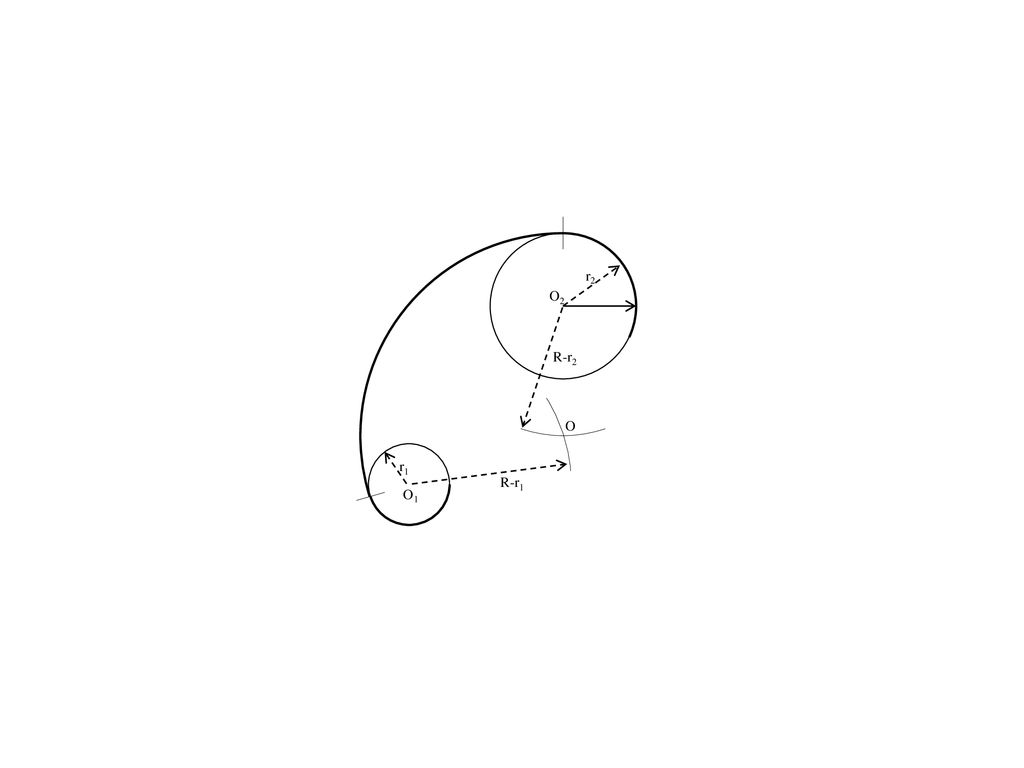

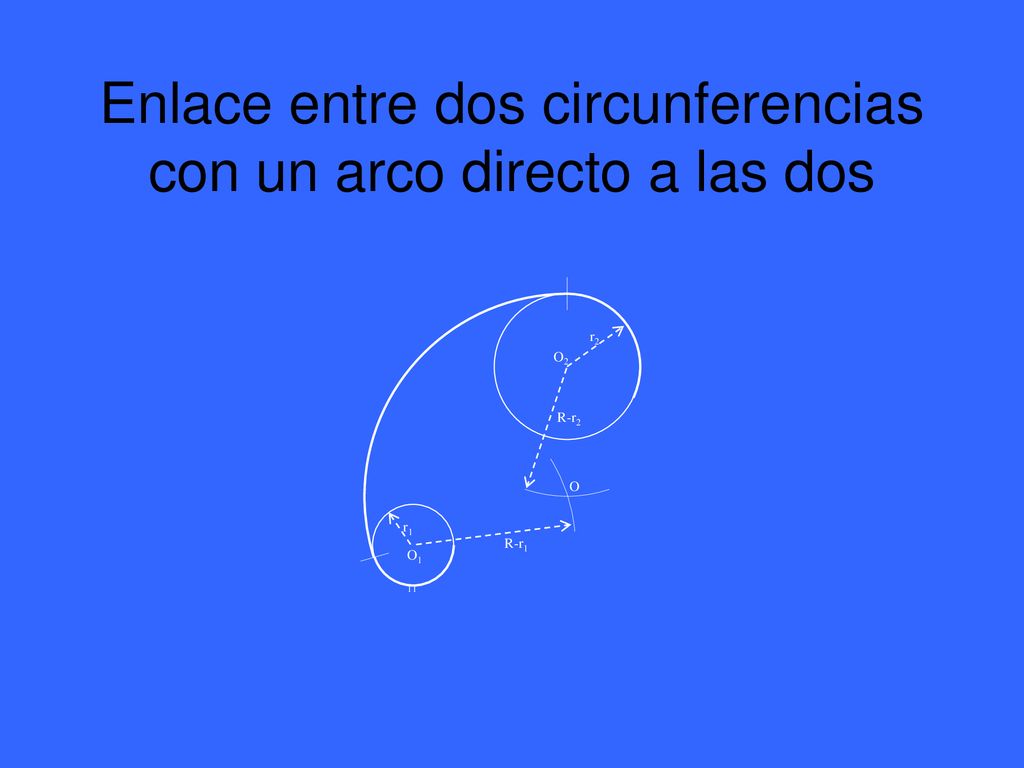

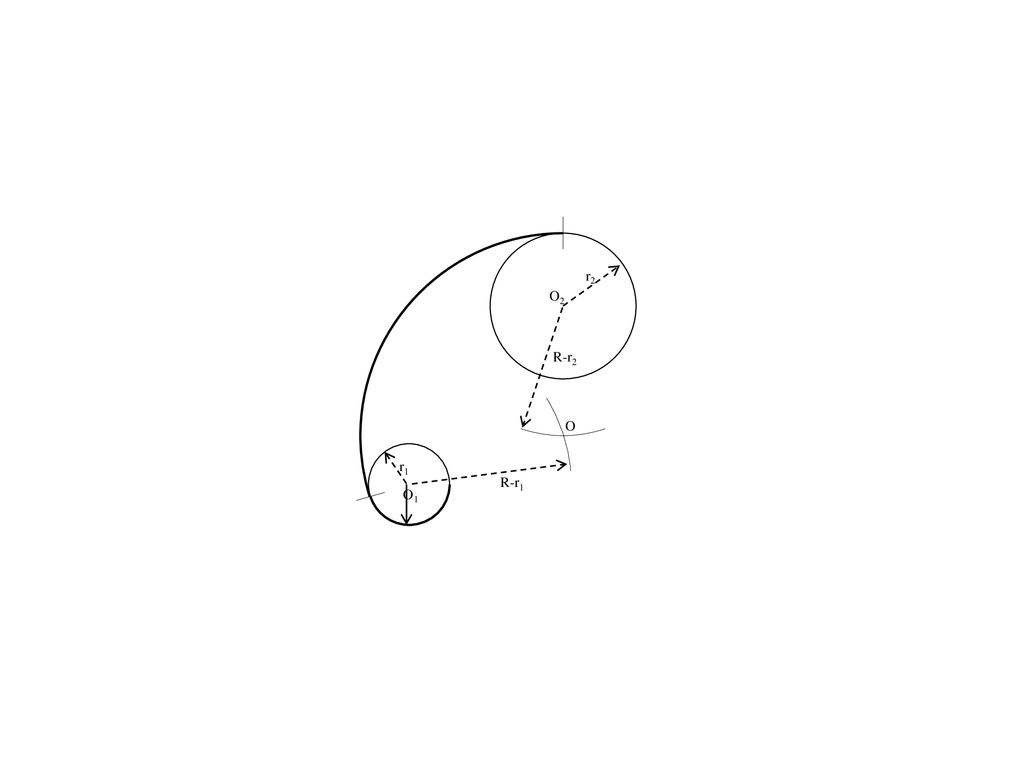

23 Enlace entre dos circunferencias con un arco directo a las dos

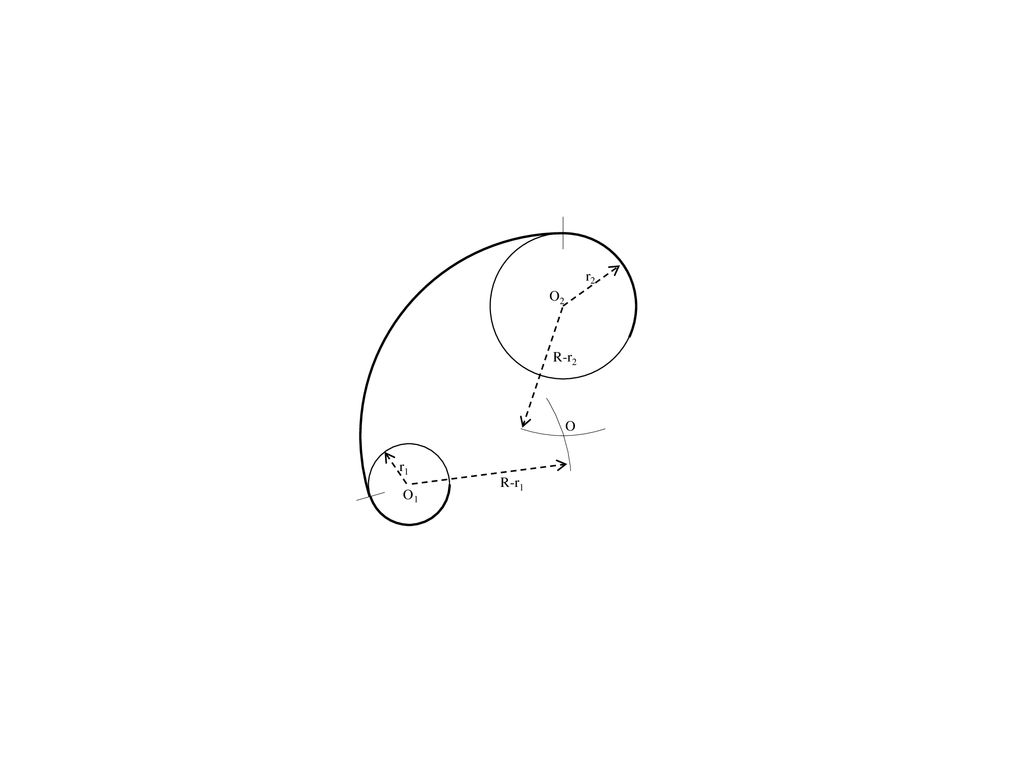

R-r2 O r1 R-r1 O1 11

24 r2 O2 r1 O1

25 r2 O2 r1 R-r1 O1

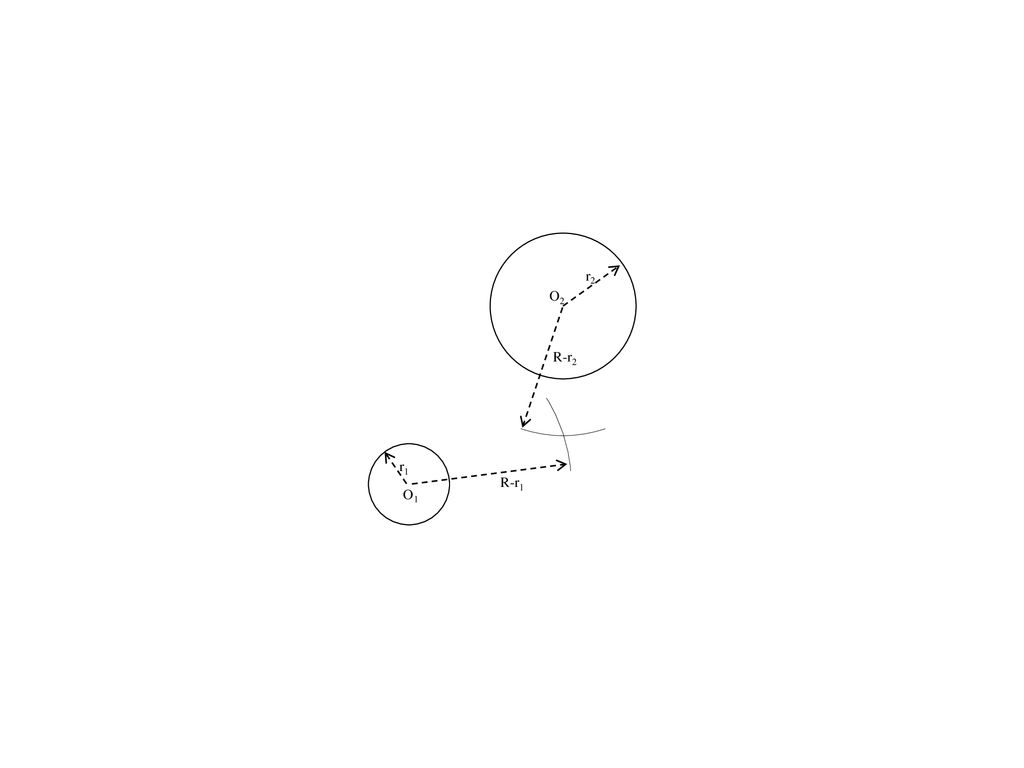

26 r2 O2 R-r2 r1 R-r1 O1

27 r2 O2 R-r2 O r1 R-r1 O1

28 r2 O2 R-r2 O r1 R-r1 O1

29 r2 O2 R-r2 O r1 R-r1 O1

30 r2 O2 R-r2 O r1 R-r1 O1

31 r2 O2 R-r2 O r1 R-r1 O1

32 r2 O2 R-r2 O r1 R-r1 O1

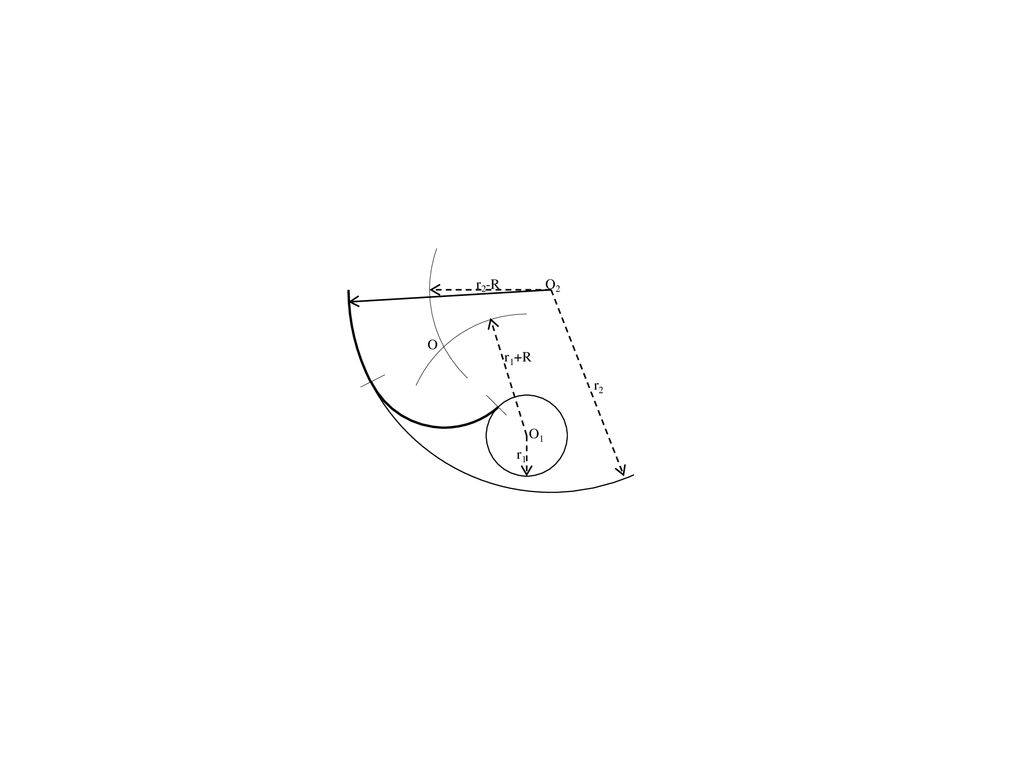

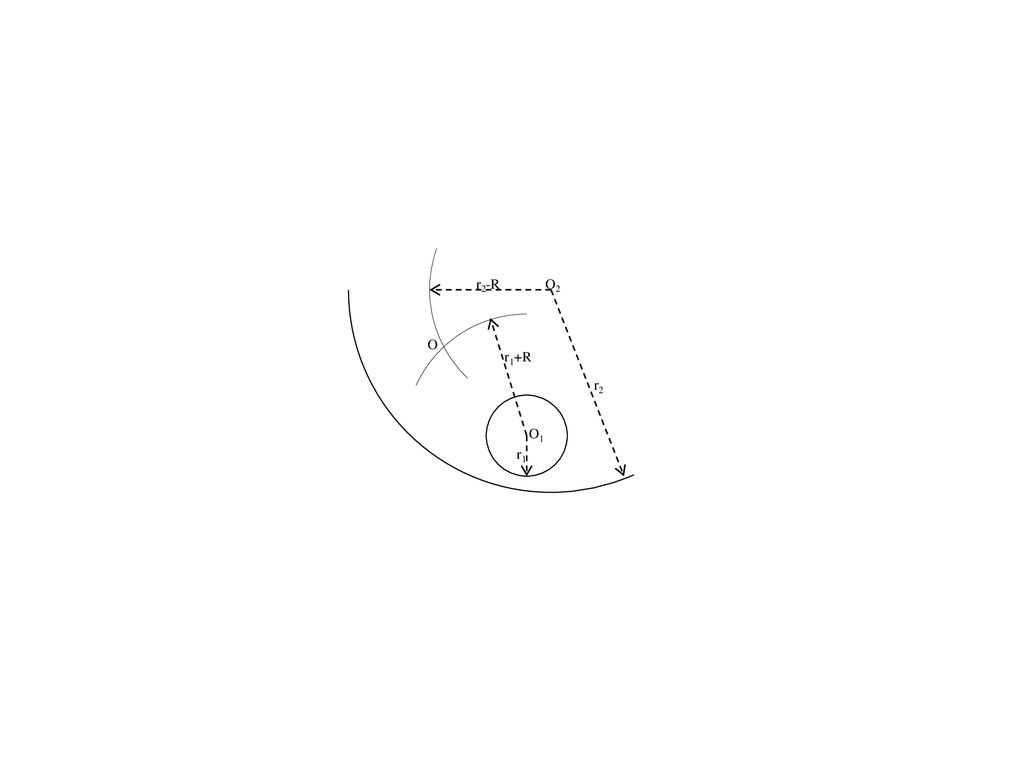

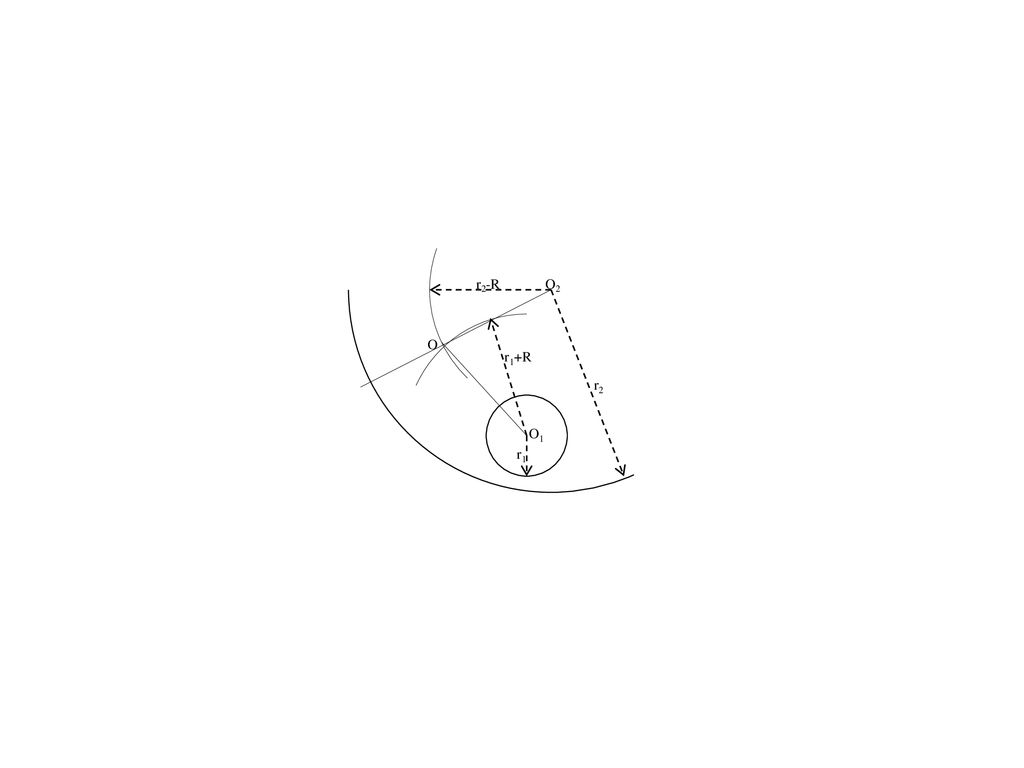

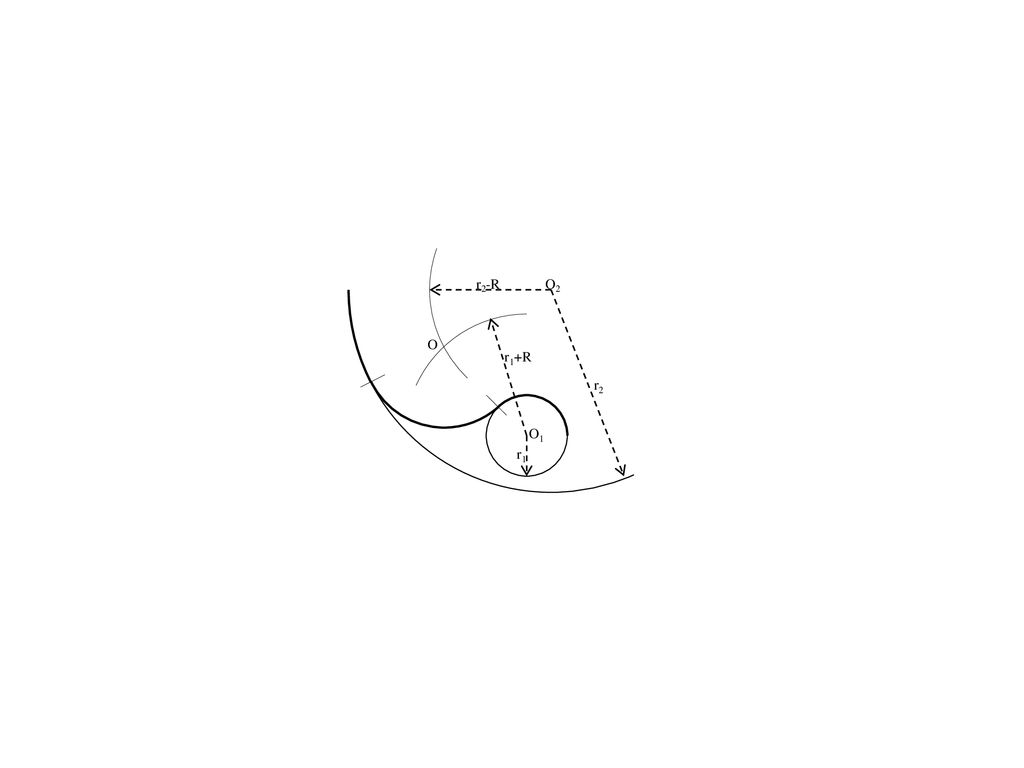

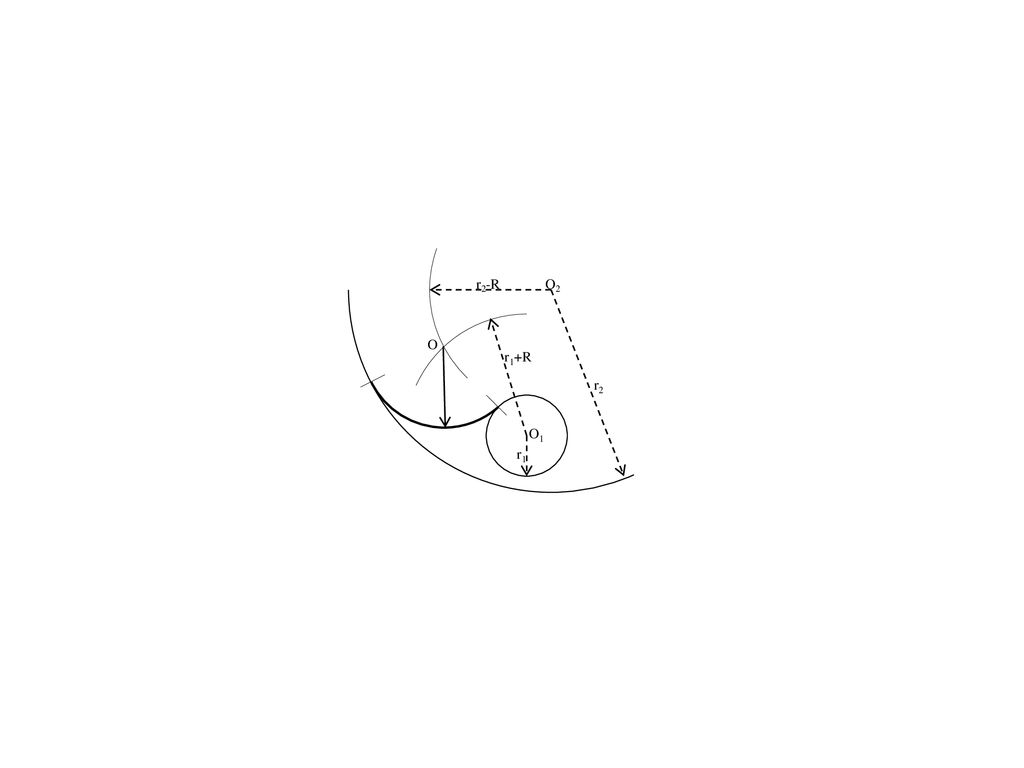

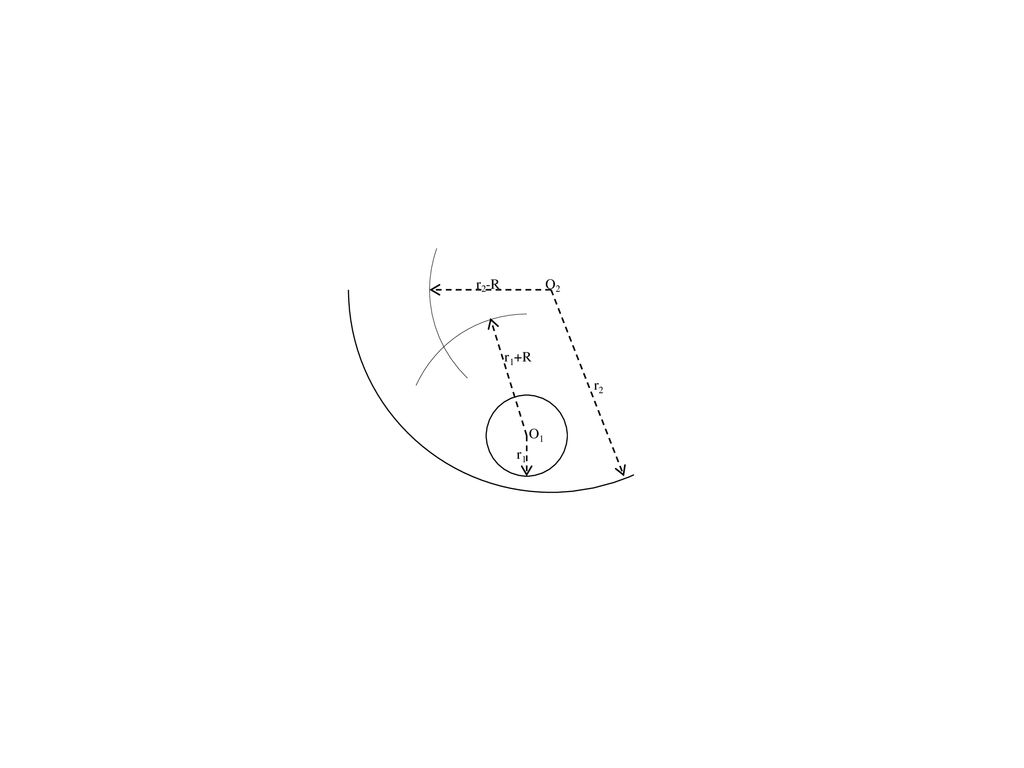

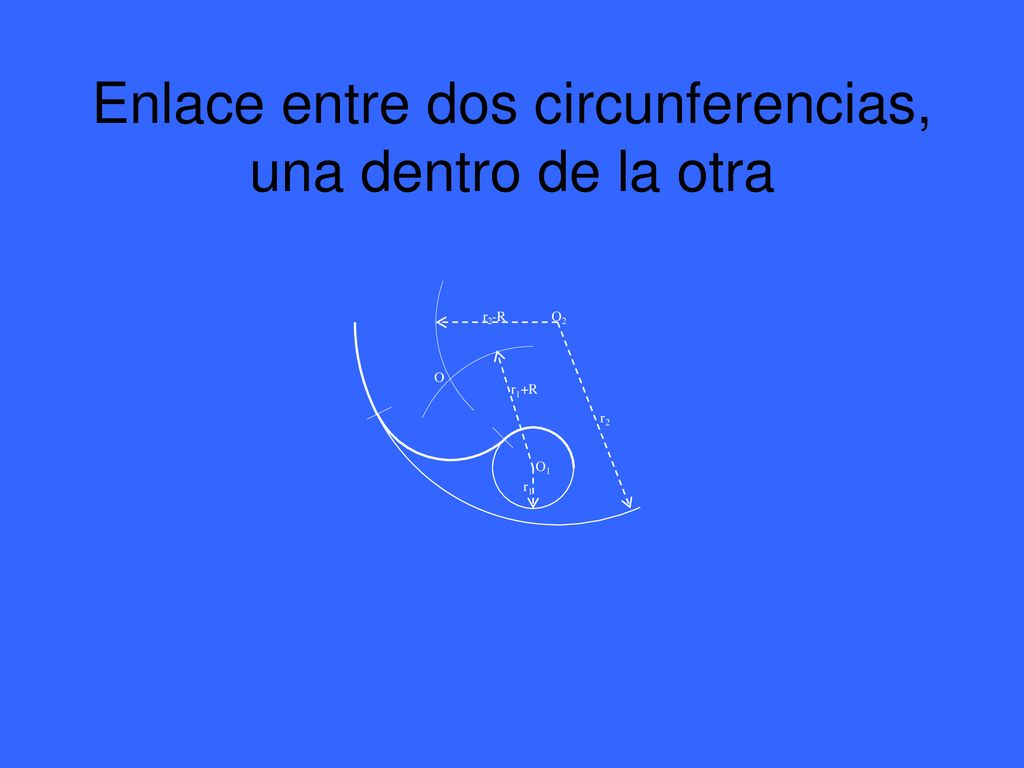

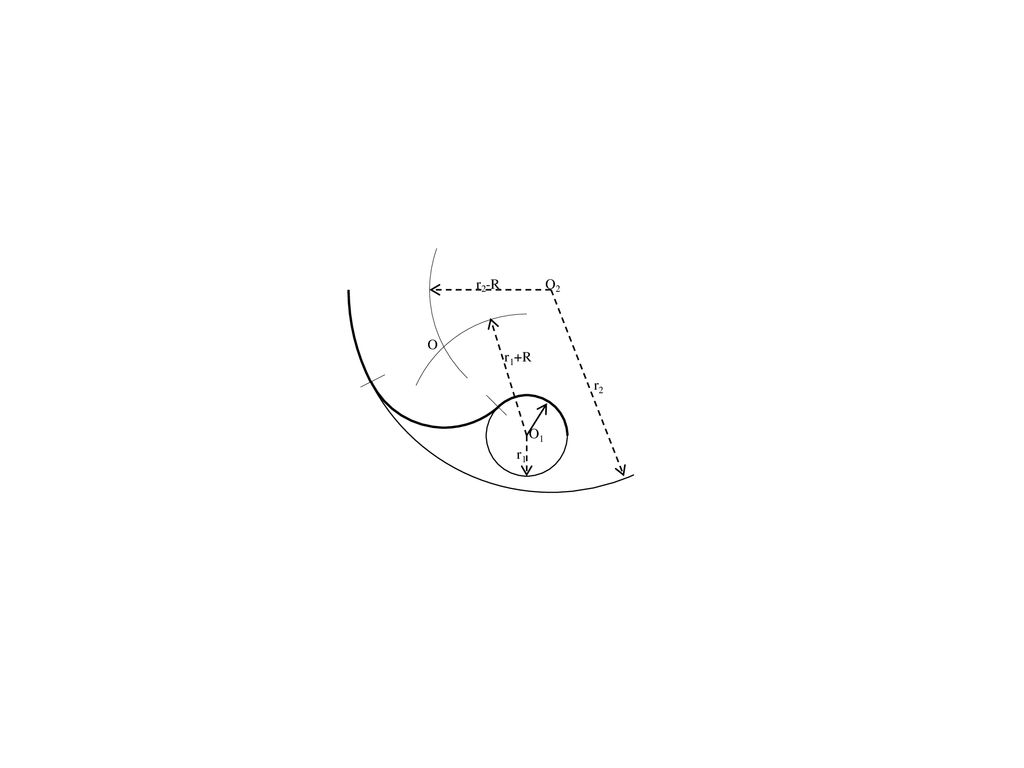

33 Enlace entre dos circunferencias, una dentro de la otra
r2-R O2 O r1+R r2 O1 r1

34 O2 r2 O1 r1

35 O2 r1+R r2 O1 r1

36 r2-R O2 r1+R r2 O1 r1

37 r2-R O2 O r1+R r2 O1 r1

38 r2-R O2 O r1+R r2 O1 r1

39 r2-R O2 O r1+R r2 O1 r1

40 r2-R O2 O r1+R r2 O1 r1

41 r2-R O2 O r1+R r2 O1 r1

42 r2-R O2 O r1+R r2 O1 r1
