1 Buenos Aires, 7 al 10 de agosto de 2012

2 USO DE CORTADOR INTERNO PARA RECUPERACIÓN DE CABEZALES
Autor: Eliodoro Camacho Hidalgo Ingeniero Petrolero Petrobras Bolivia Buenos Aires, 7 al 10 de agosto de 2012

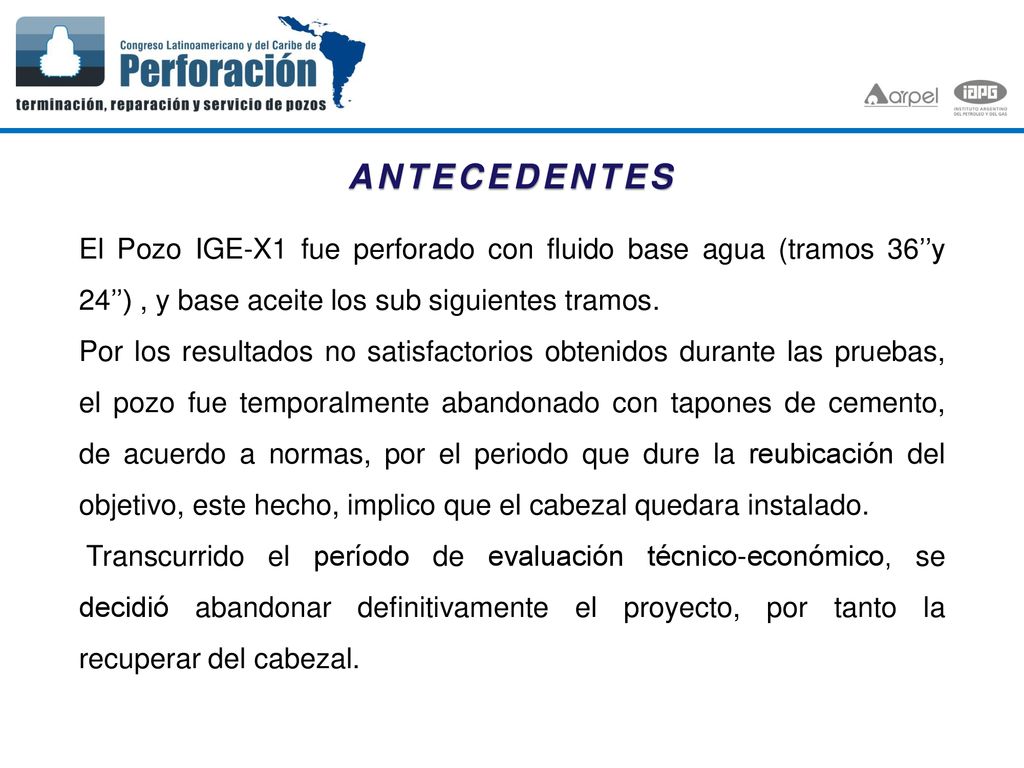

3 ANTECEDENTES El Pozo IGE-X1 fue perforado con fluido base agua (tramos 36’’y 24’’) , y base aceite los sub siguientes tramos. Por los resultados no satisfactorios obtenidos durante las pruebas, el pozo fue temporalmente abandonado con tapones de cemento, de acuerdo a normas, por el periodo que dure la reubicación del objetivo, este hecho, implico que el cabezal quedara instalado. Transcurrido el período de evaluación técnico-económico, se decidió abandonar definitivamente el proyecto, por tanto la recuperar del cabezal.

4 Recuperación de cabezales de forma:

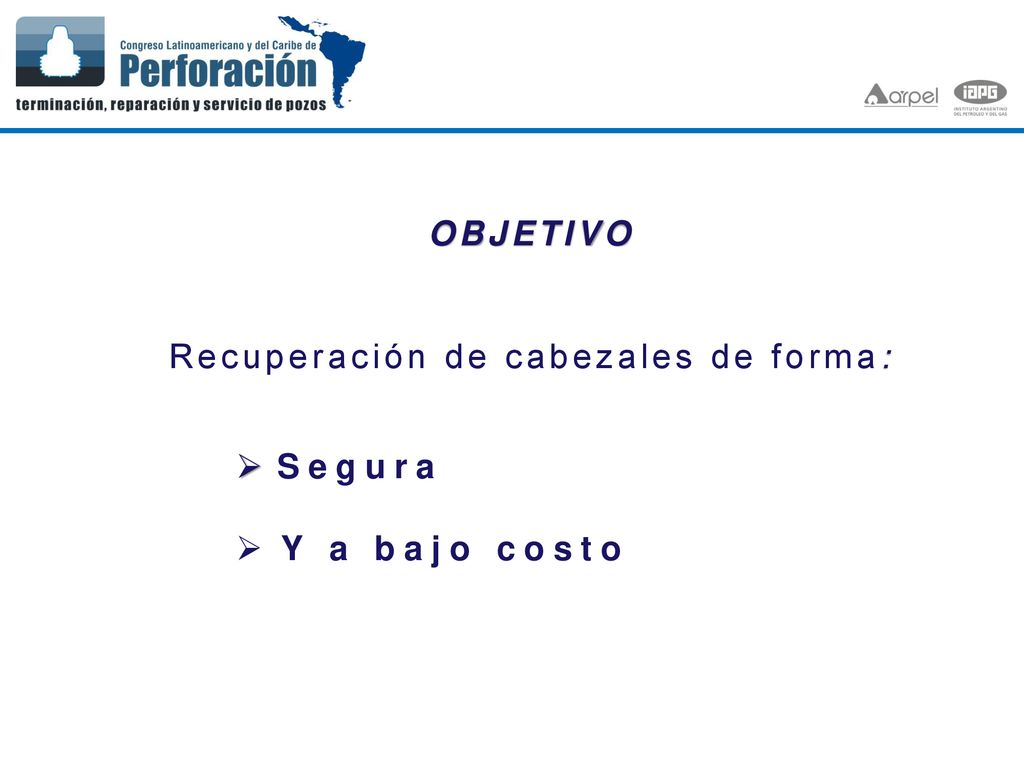

OBJETIVO Recuperación de cabezales de forma: Segura Y a bajo costo

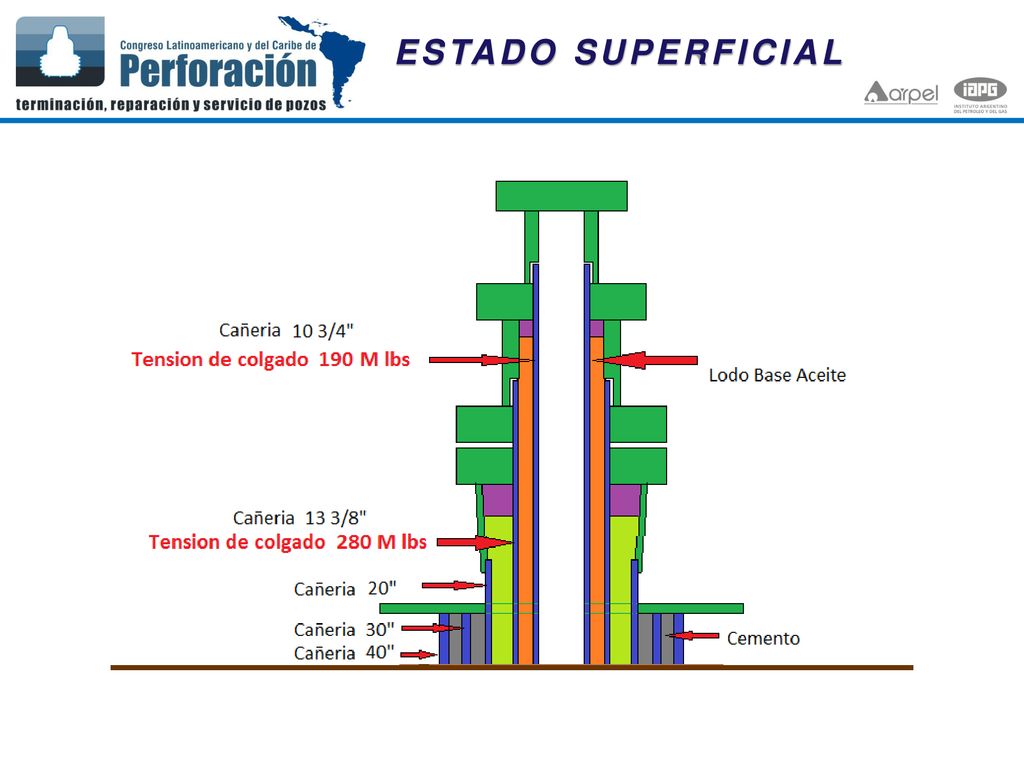

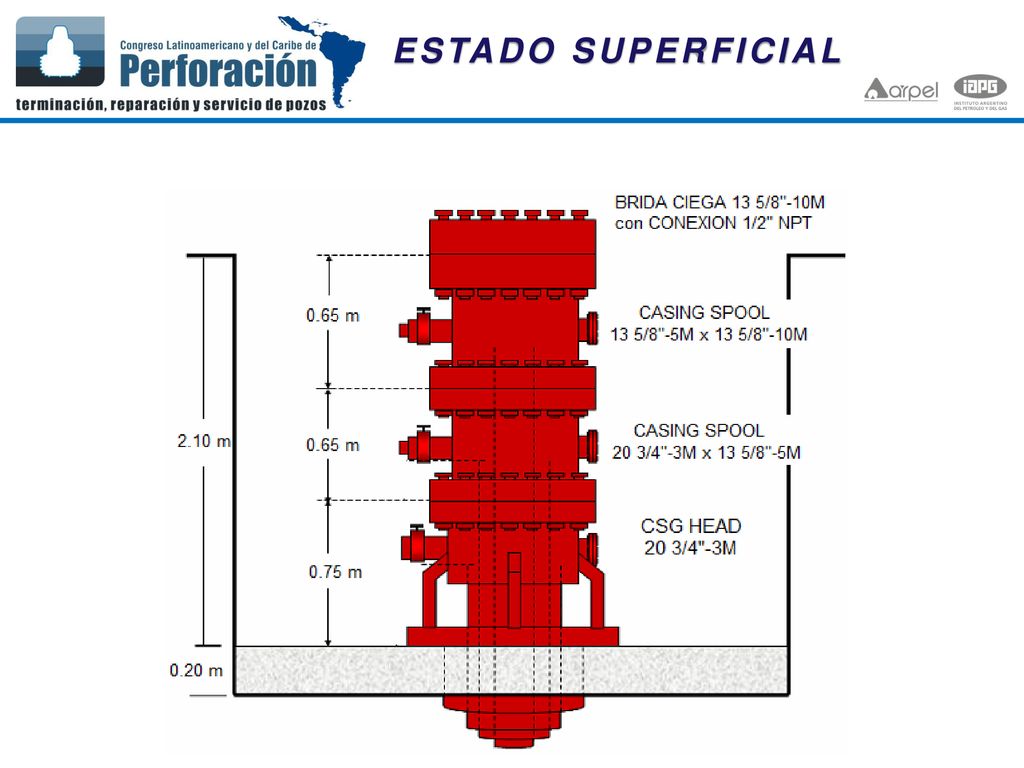

5 ESTADO SUPERFICIAL

6 ESTADO SUPERFICIAL

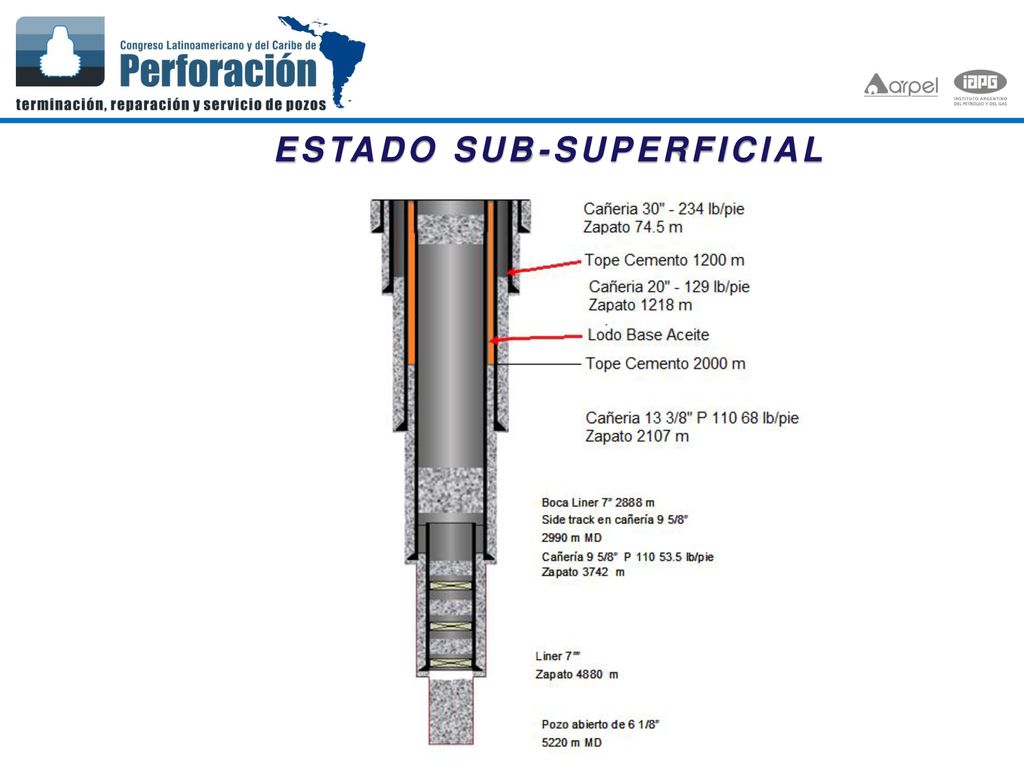

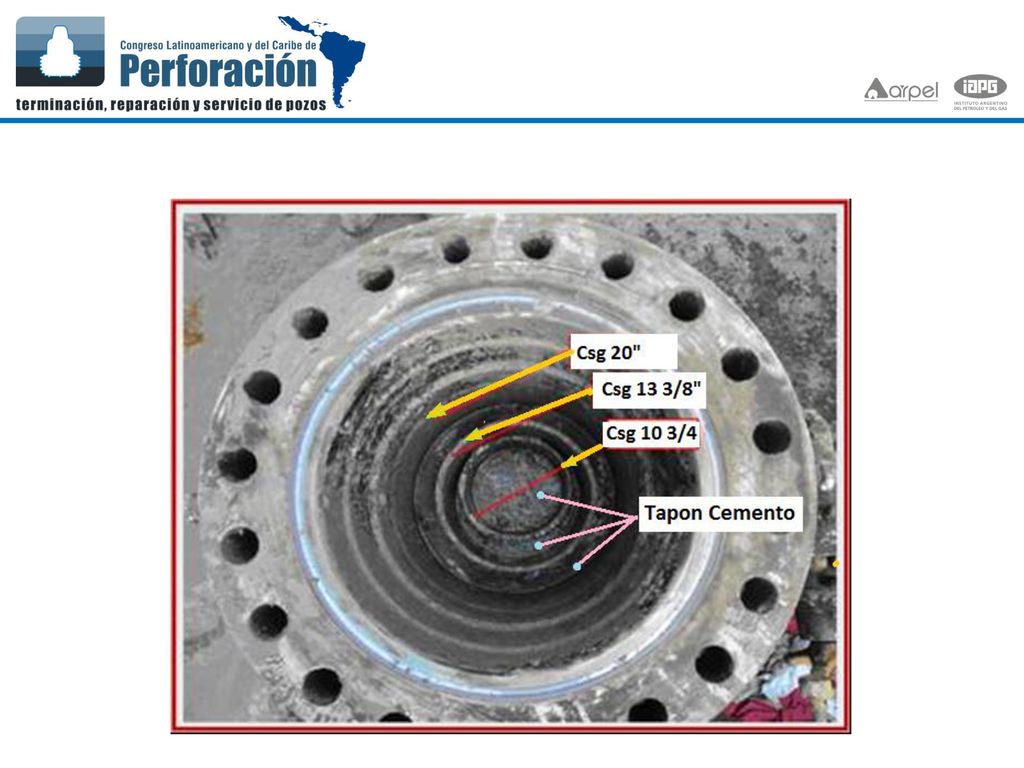

7 ESTADO SUB-SUPERFICIAL

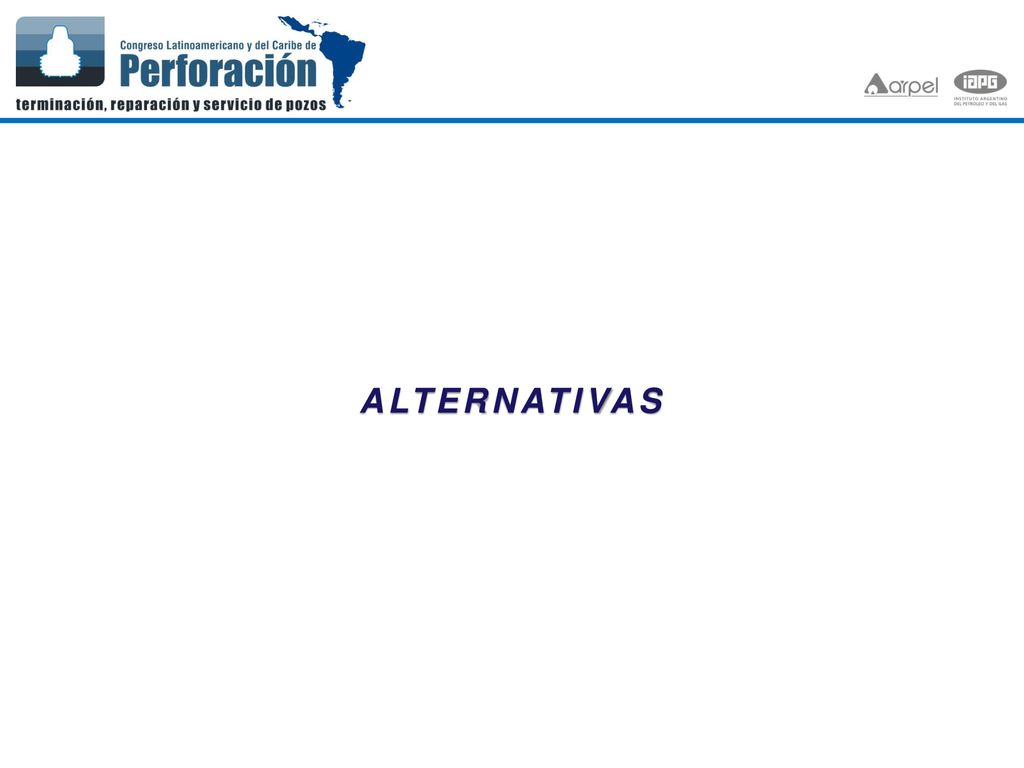

8 ALTERNATIVAS

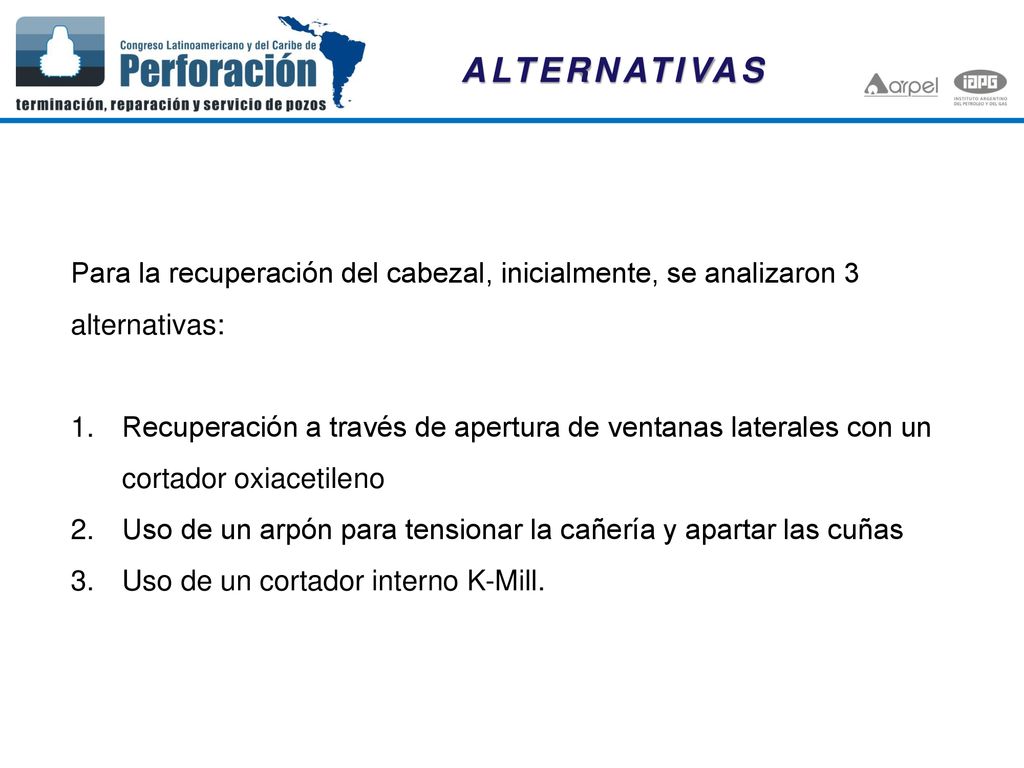

9 ALTERNATIVAS Para la recuperación del cabezal, inicialmente, se analizaron 3 alternativas: Recuperación a través de apertura de ventanas laterales con un cortador oxiacetileno Uso de un arpón para tensionar la cañería y apartar las cuñas Uso de un cortador interno K-Mill.

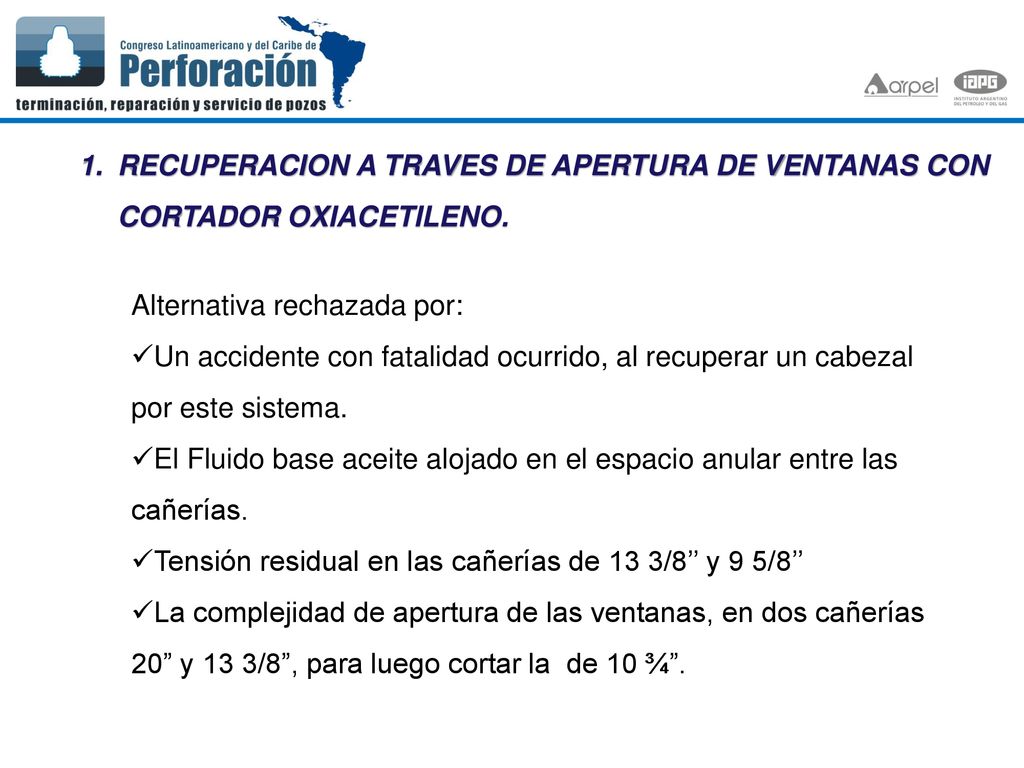

10 RECUPERACION A TRAVES DE APERTURA DE VENTANAS CON CORTADOR OXIACETILENO.
Alternativa rechazada por: Un accidente con fatalidad ocurrido, al recuperar un cabezal por este sistema. El Fluido base aceite alojado en el espacio anular entre las cañerías. Tensión residual en las cañerías de 13 3/8’’ y 9 5/8’’ La complejidad de apertura de las ventanas, en dos cañerías 20” y 13 3/8”, para luego cortar la de 10 ¾”.

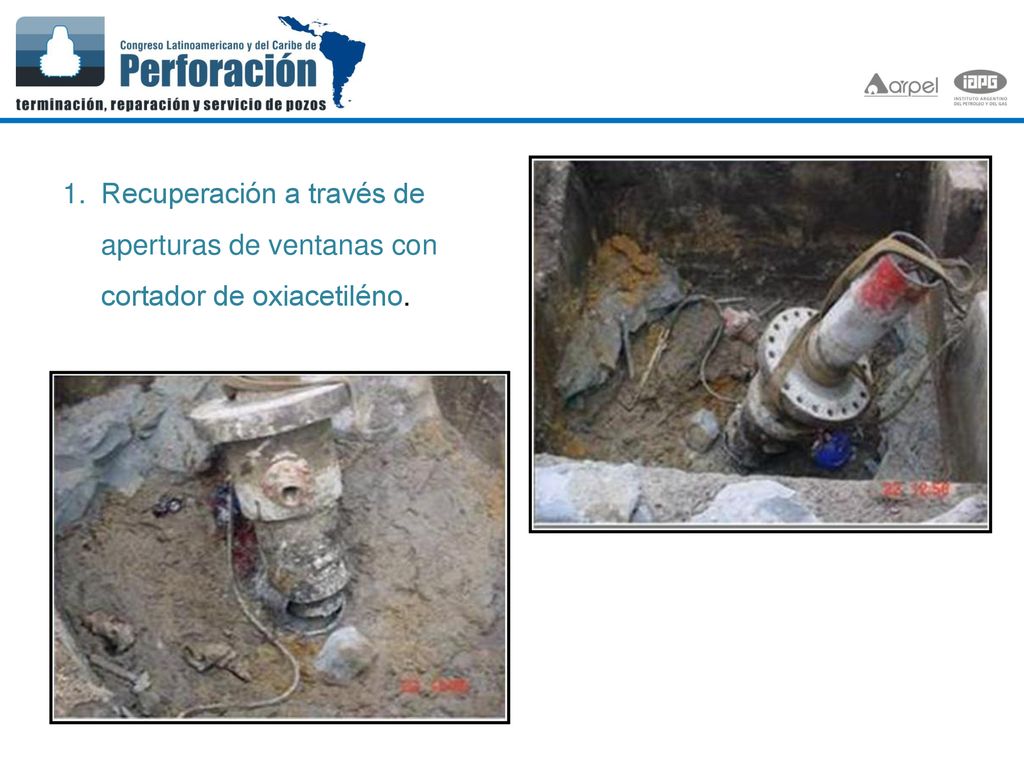

11 Recuperación a través de aperturas de ventanas con cortador de oxiacetiléno.

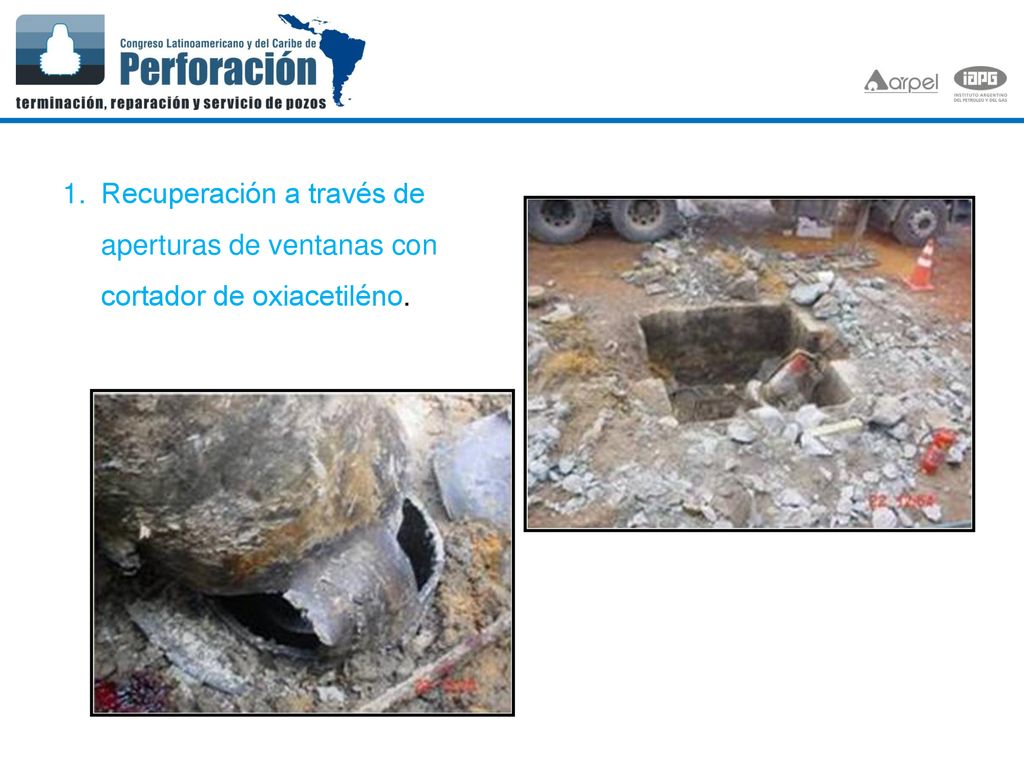

12 Recuperación a través de aperturas de ventanas con cortador de oxiacetiléno.

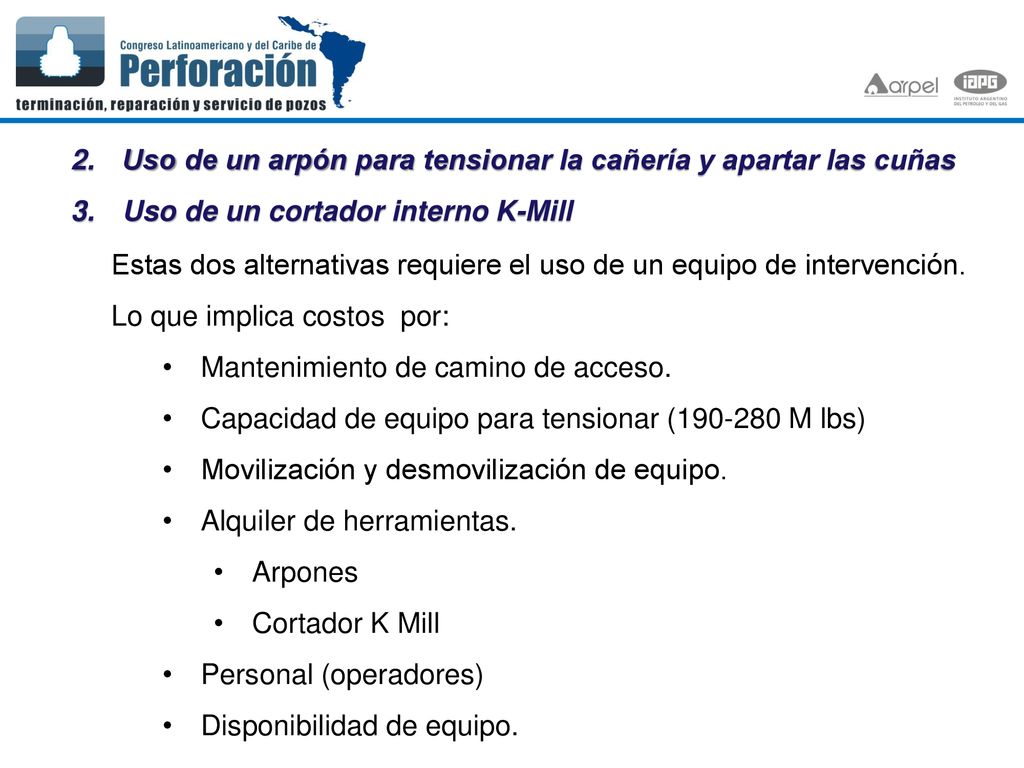

13 Uso de un arpón para tensionar la cañería y apartar las cuñas
Uso de un cortador interno K-Mill Estas dos alternativas requiere el uso de un equipo de intervención. Lo que implica costos por: Mantenimiento de camino de acceso. Capacidad de equipo para tensionar ( M lbs) Movilización y desmovilización de equipo. Alquiler de herramientas. Arpones Cortador K Mill Personal (operadores) Disponibilidad de equipo.

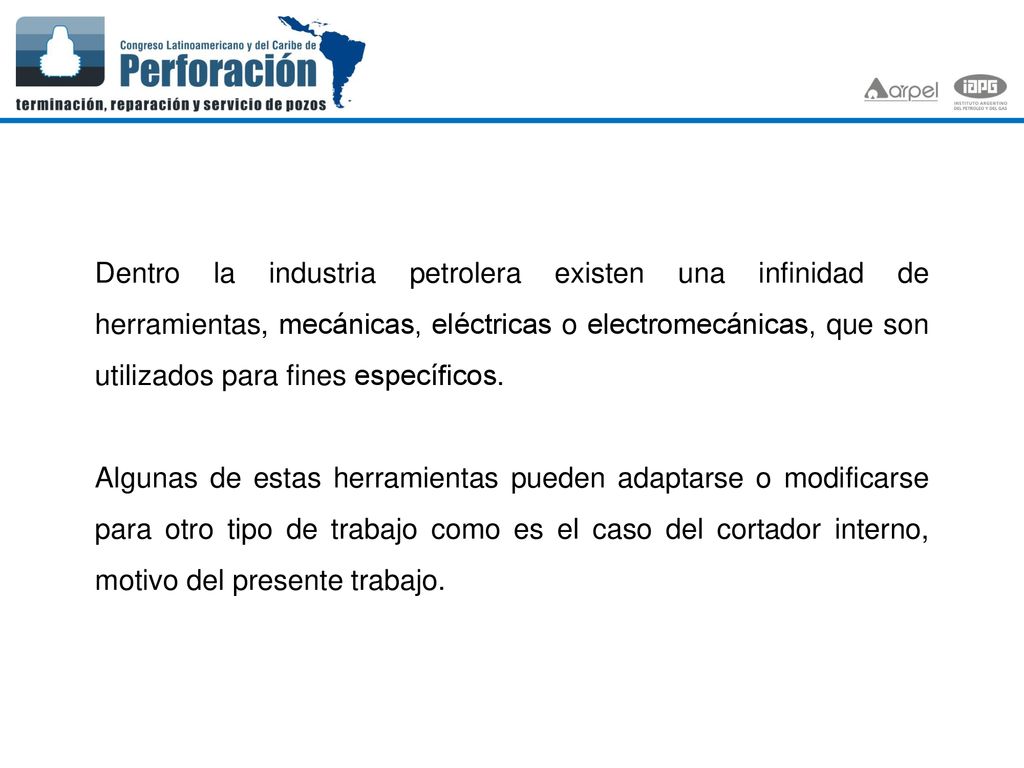

14 Dentro la industria petrolera existen una infinidad de herramientas, mecánicas, eléctricas o electromecánicas, que son utilizados para fines específicos. Algunas de estas herramientas pueden adaptarse o modificarse para otro tipo de trabajo como es el caso del cortador interno, motivo del presente trabajo.

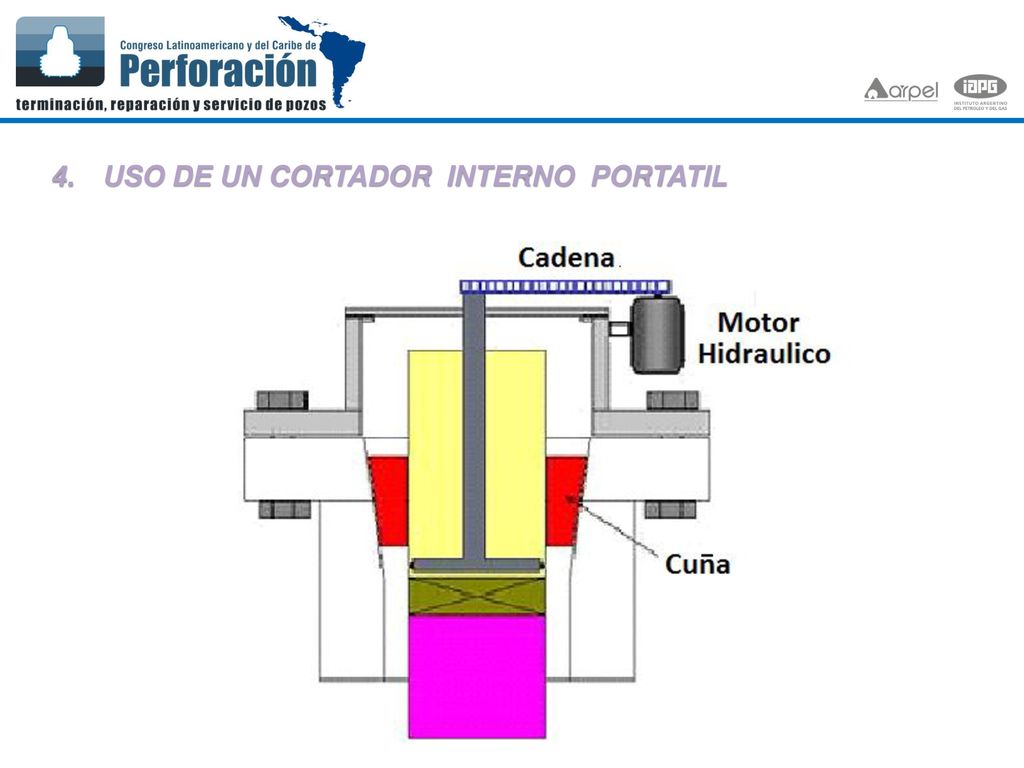

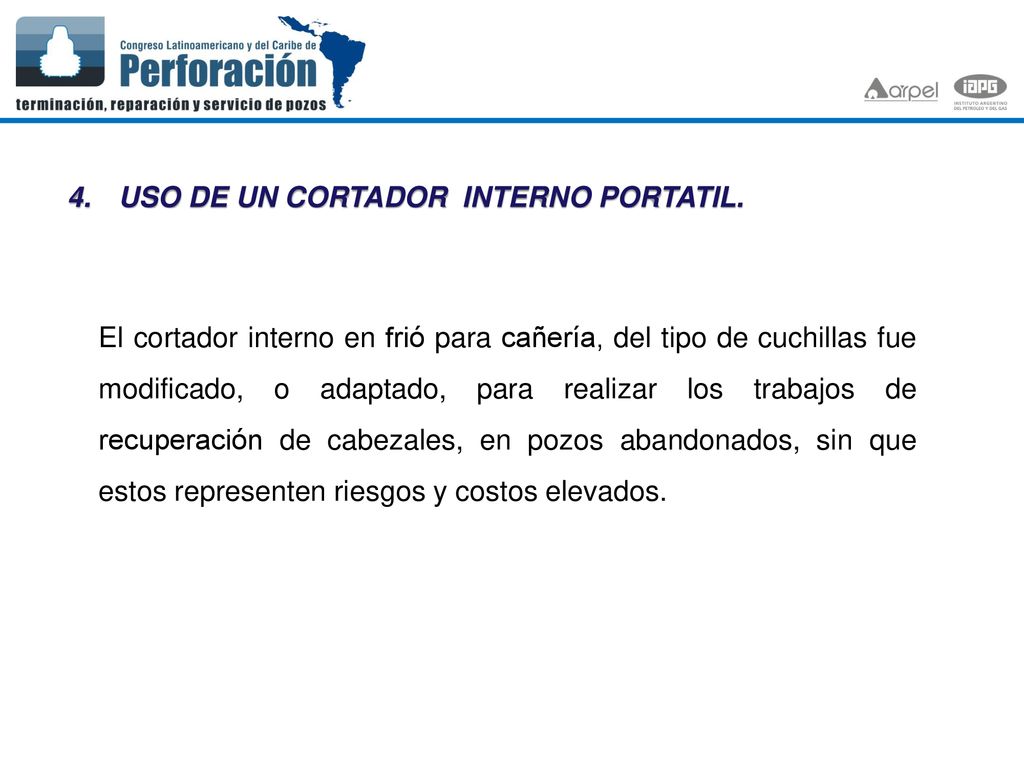

15 USO DE UN CORTADOR INTERNO PORTATIL.
El cortador interno en frió para cañería, del tipo de cuchillas fue modificado, o adaptado, para realizar los trabajos de recuperación de cabezales, en pozos abandonados, sin que estos representen riesgos y costos elevados.

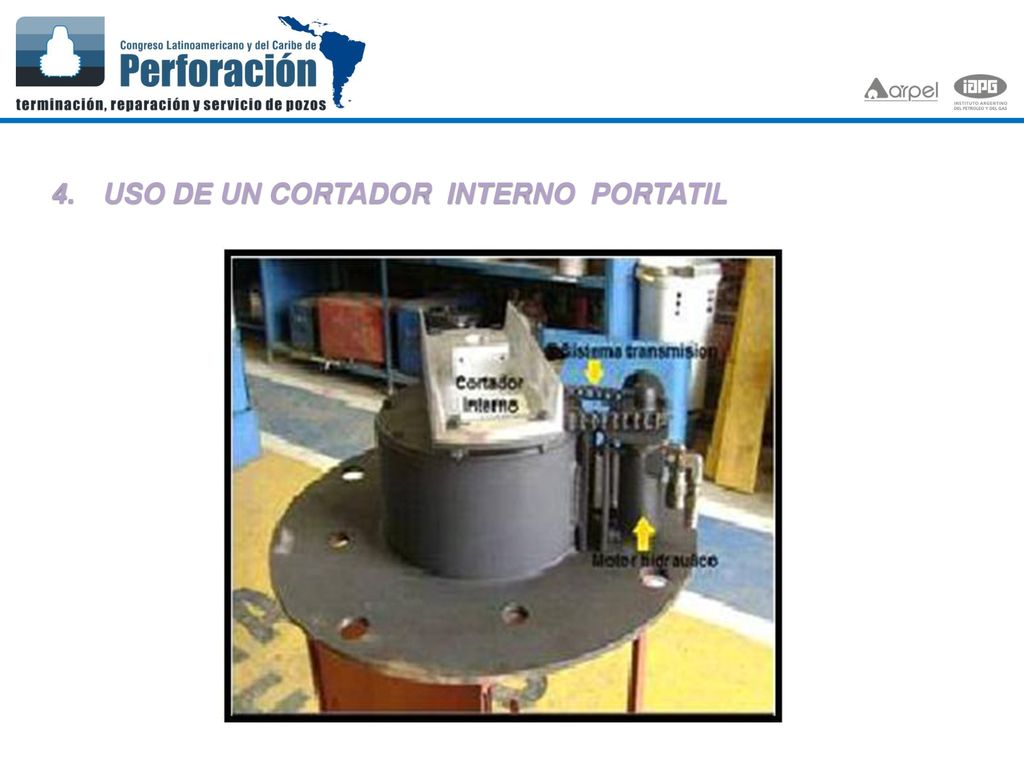

16 USO DE UN CORTADOR INTERNO PORTATIL

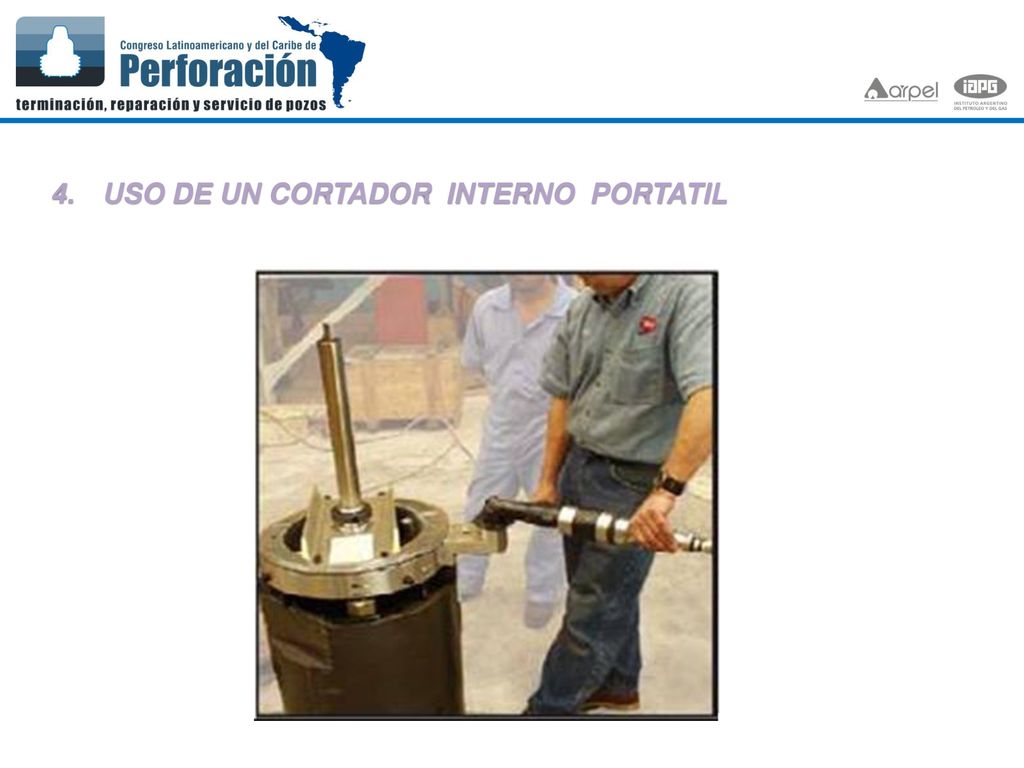

17 USO DE UN CORTADOR INTERNO PORTATIL

18 USO DE UN CORTADOR INTERNO PORTATIL

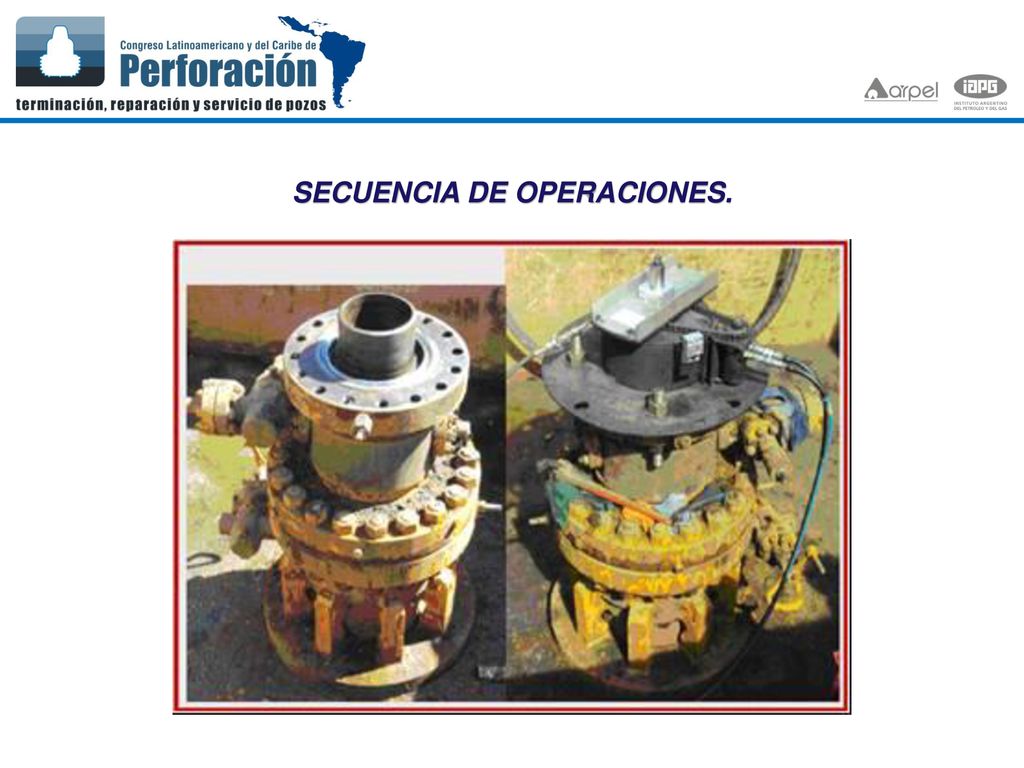

19 SECUENCIA DE OPERACIONES.

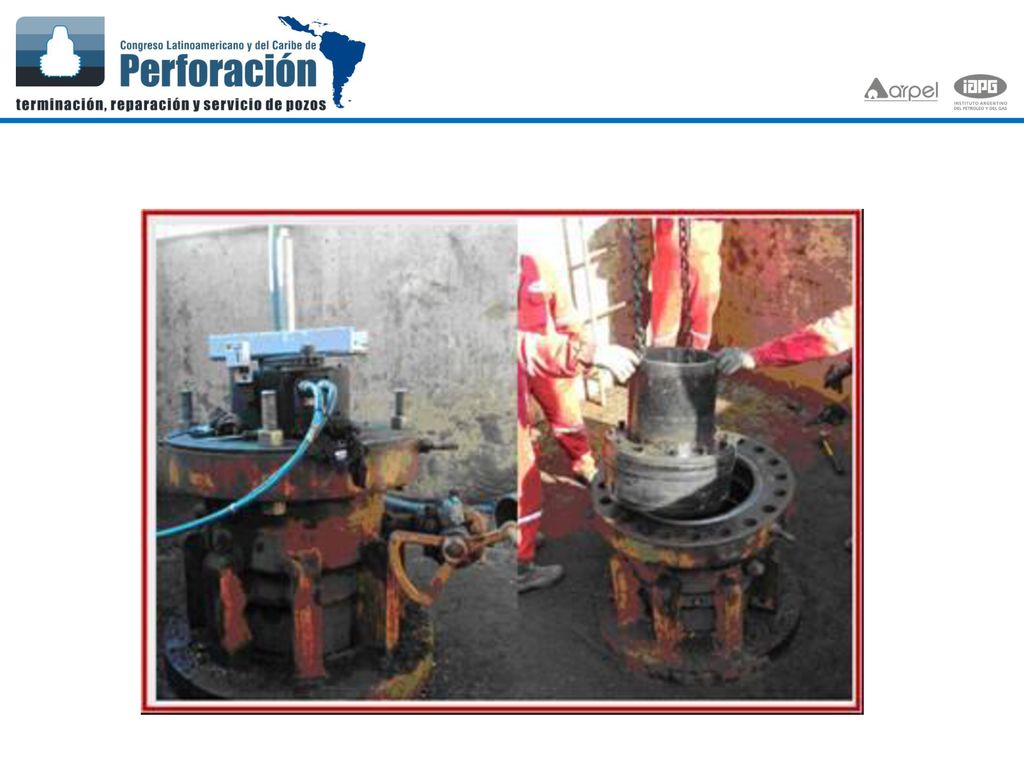

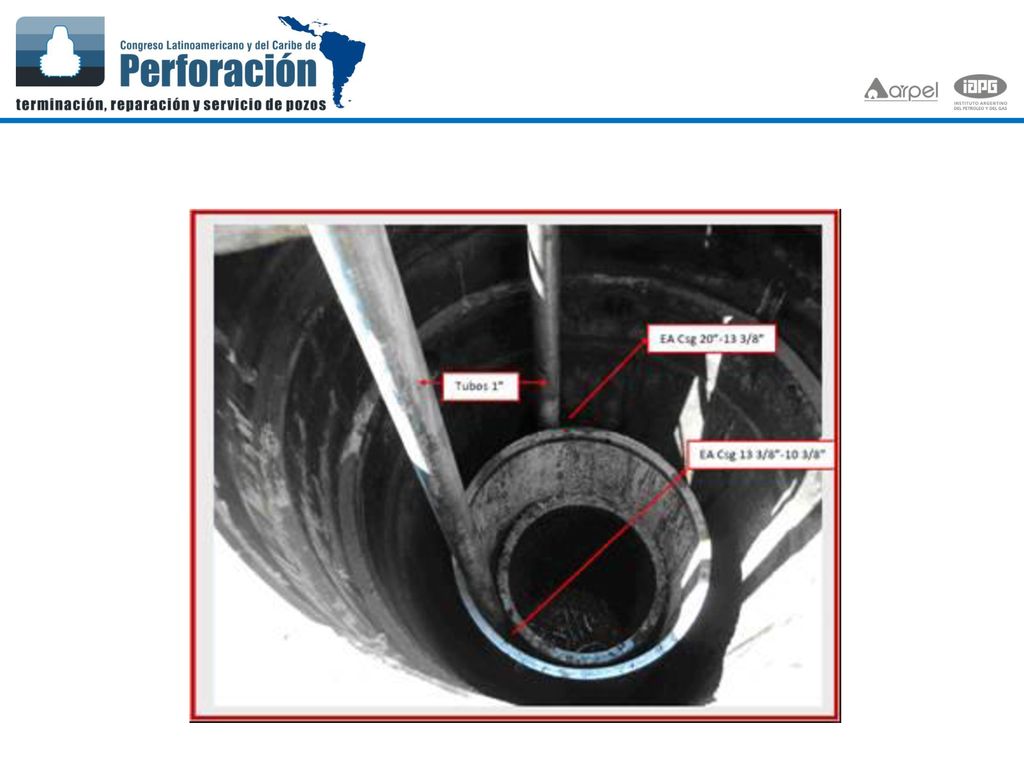

20

21

22

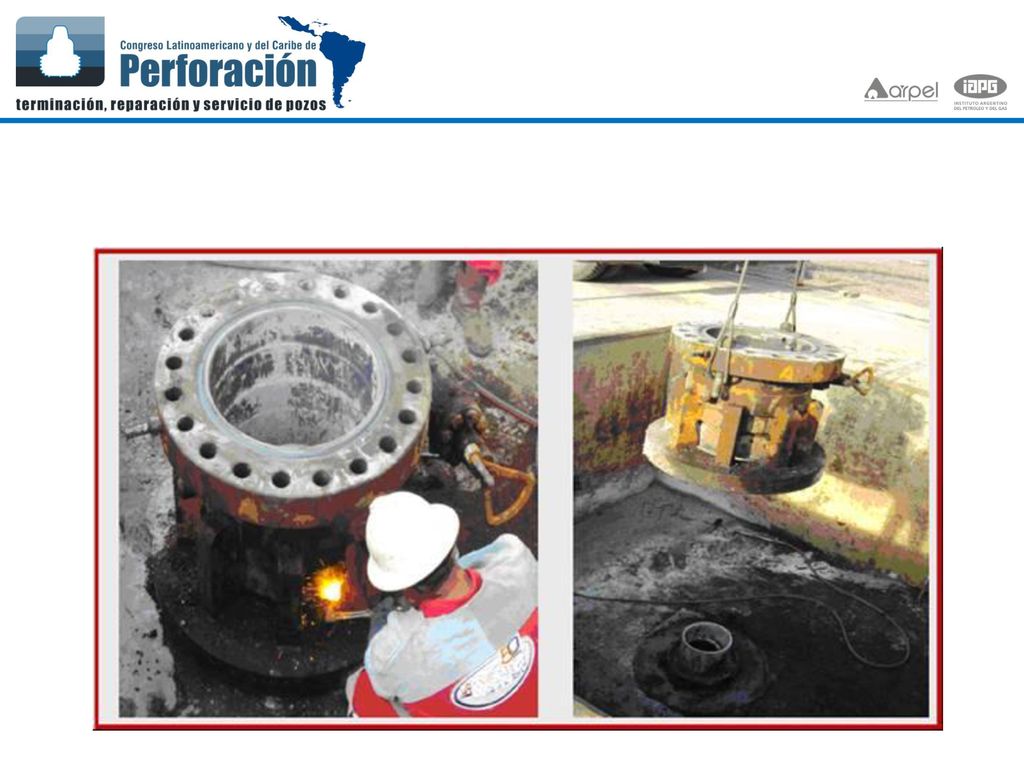

23

24 RESULTADO Cero incidentes
El tiempo total promedio de operación de corte por cañería, aprox. 2 horas incluyendo montaje y desmontaje de cortador. El tiempo neto de corte por cañería fue de 20 a 25 min. La velocidad de giro del cortador fue de 7 RPM Espesor de corte 0.1 mm por vuelta. Diámetro Cañería Espesor (mm) 10-3/4” 65.7lb/ft P-110 13.843 13-3/8” 68 lb/ft P-110 12.192

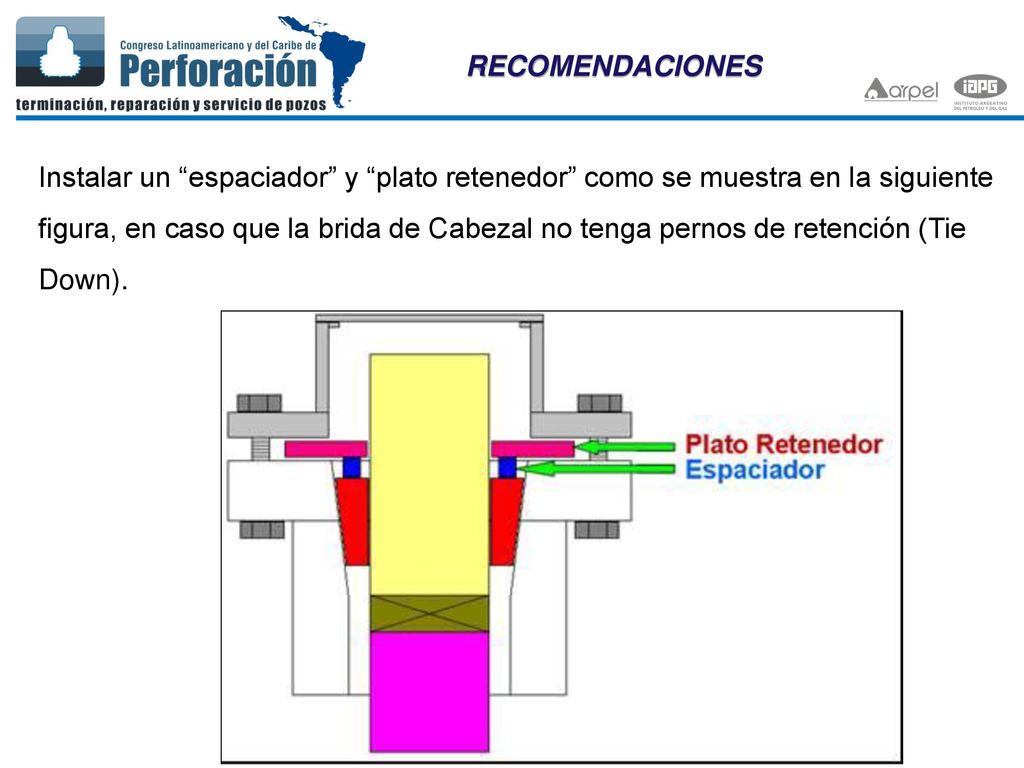

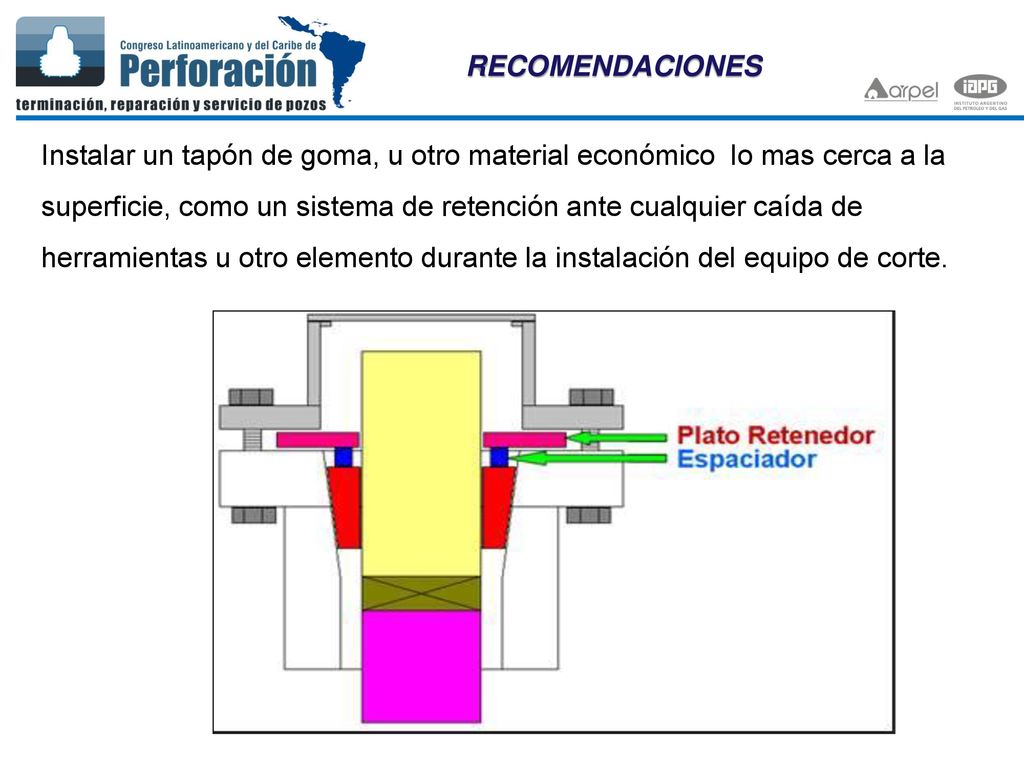

25 RECOMENDACIONES Instalar un “espaciador” y “plato retenedor” como se muestra en la siguiente figura, en caso que la brida de Cabezal no tenga pernos de retención (Tie Down).

26 RECOMENDACIONES Instalar un tapón de goma, u otro material económico lo mas cerca a la superficie, como un sistema de retención ante cualquier caída de herramientas u otro elemento durante la instalación del equipo de corte.

27 GRACIAS Dirección electrónica
