1 Scripts Gráfica de funciones Funciones de Software
14 Marzo Scripts Gráfica de funciones Funciones de Software

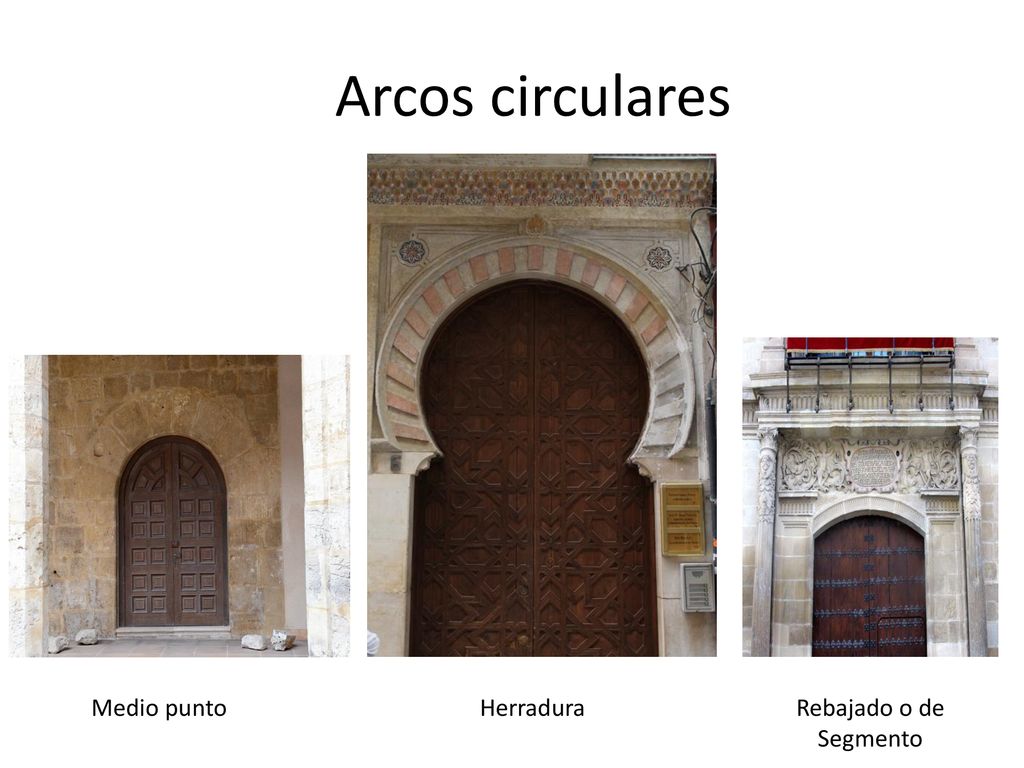

2 Arcos circulares Medio punto Herradura Rebajado o de Segmento

3 El circulo Ecuación Graficas Sesión Dominio, función Forma polar
Radios Incrementos Colores y puntos Graficas Múltiples Hold on Sub plot Etiquetas Textos Sesión Trabajo

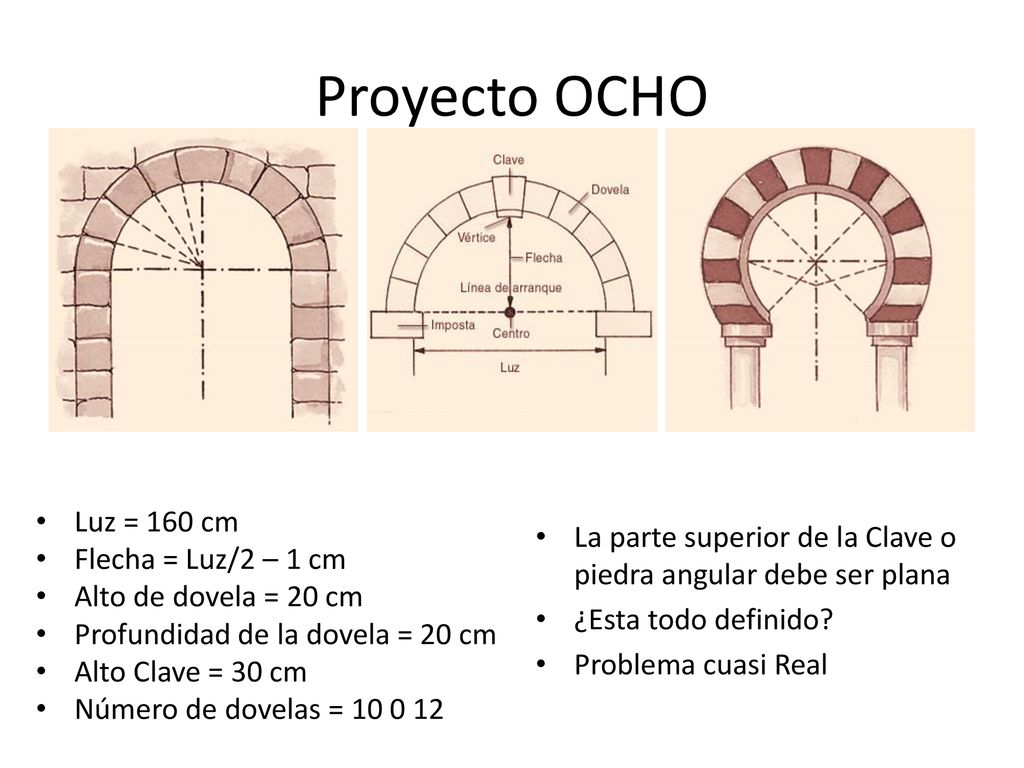

4 Proyecto OCHO Luz = 160 cm Flecha = Luz/2 – 1 cm Alto de dovela = 20 cm Profundidad de la dovela = 20 cm Alto Clave = 30 cm Número de dovelas = La parte superior de la Clave o piedra angular debe ser plana ¿Esta todo definido? Problema cuasi Real

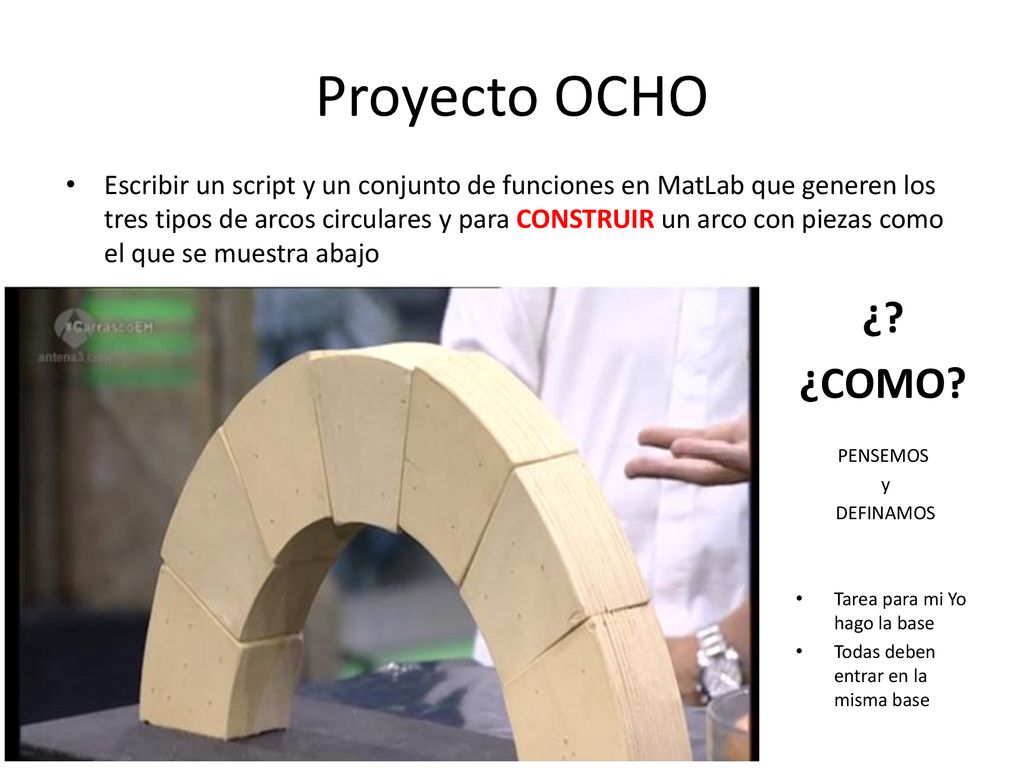

5 Proyecto OCHO Escribir un script y un conjunto de funciones en MatLab que generen los tres tipos de arcos circulares y para CONSTRUIR un arco con piezas como el que se muestra abajo ¿? ¿COMO? PENSEMOS y DEFINAMOS Tarea para mi Yo hago la base Todas deben entrar en la misma base

6 Esto es lo que queremos Arco por piezas ensamblado

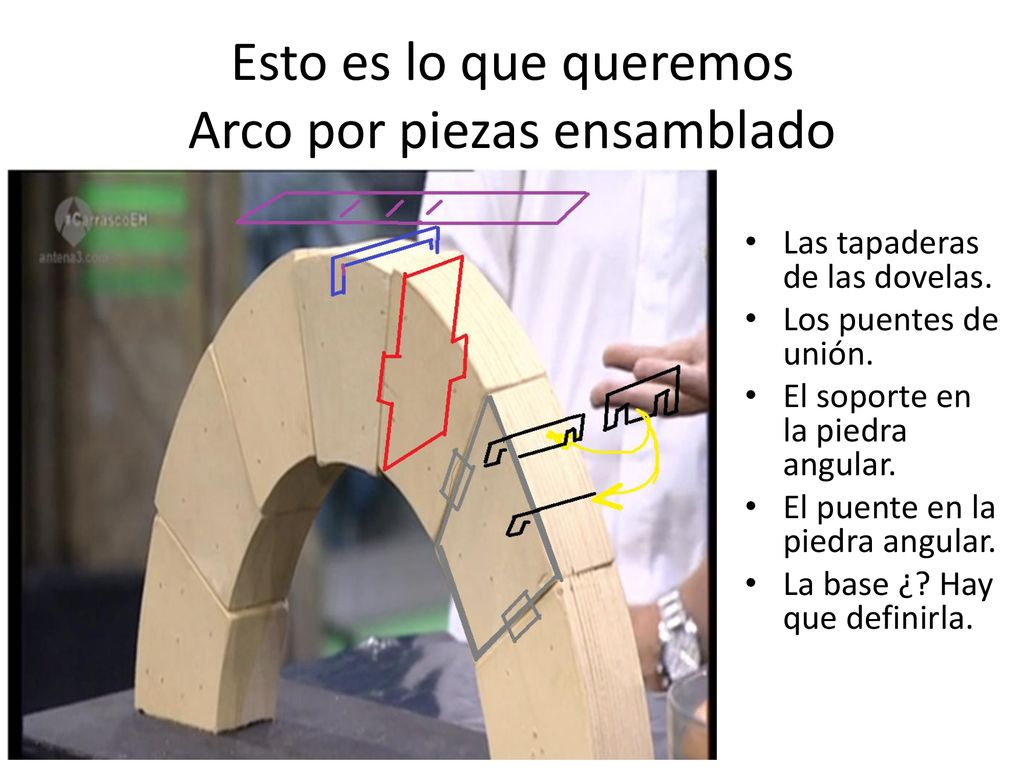

Las tapaderas de las dovelas. Los puentes de unión. El soporte en la piedra angular. El puente en la piedra angular. La base ¿? Hay que definirla.

7 Proyecto OCHO Terminarlo - Cortarlo - Construirlo

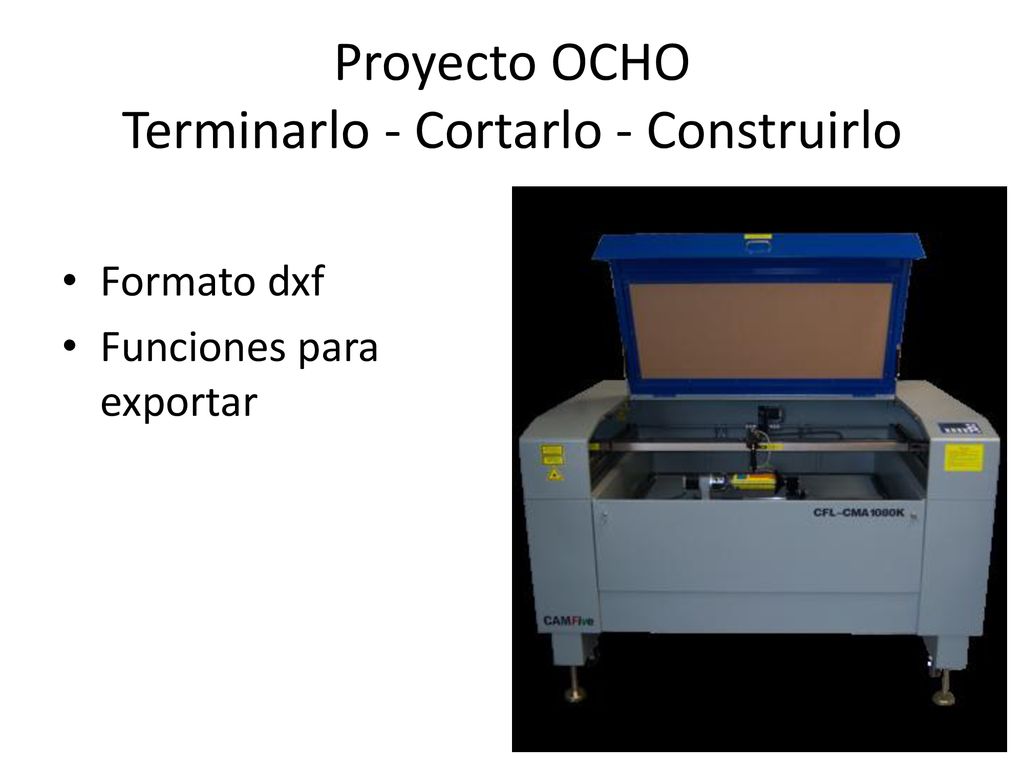

Formato dxf Funciones para exportar

8 Proyecto OCHO Construir funciones en MatLab que fabriquen los diferentes tipos de arcos de la lista continuación. Homologando las dimensiones y respetando hasta donde sea posible las variables del proyecto DOS Circular: Medio Punto, Herradura y Rebajado Cosenoidal. Parabólico. Catenaria (Coseno hiperbólico). Hiperbólico. Oval. ¿?
