1 “La Transmisión de electricidad después de la privatización del sector”
ING. OSCAR RENDOLL GERENTE GENERAL

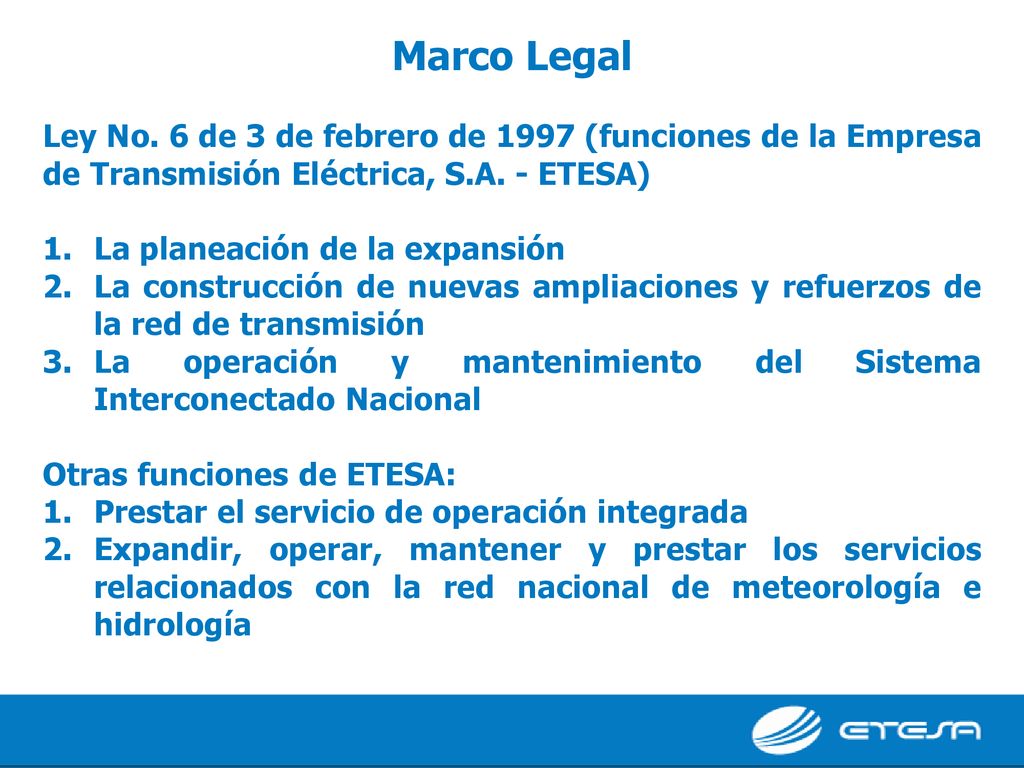

2 Marco Legal Ley No. 6 de 3 de febrero de 1997 (funciones de la Empresa de Transmisión Eléctrica, S.A. - ETESA) La planeación de la expansión La construcción de nuevas ampliaciones y refuerzos de la red de transmisión La operación y mantenimiento del Sistema Interconectado Nacional Otras funciones de ETESA: Prestar el servicio de operación integrada Expandir, operar, mantener y prestar los servicios relacionados con la red nacional de meteorología e hidrología

3 Sistema de Transmisión

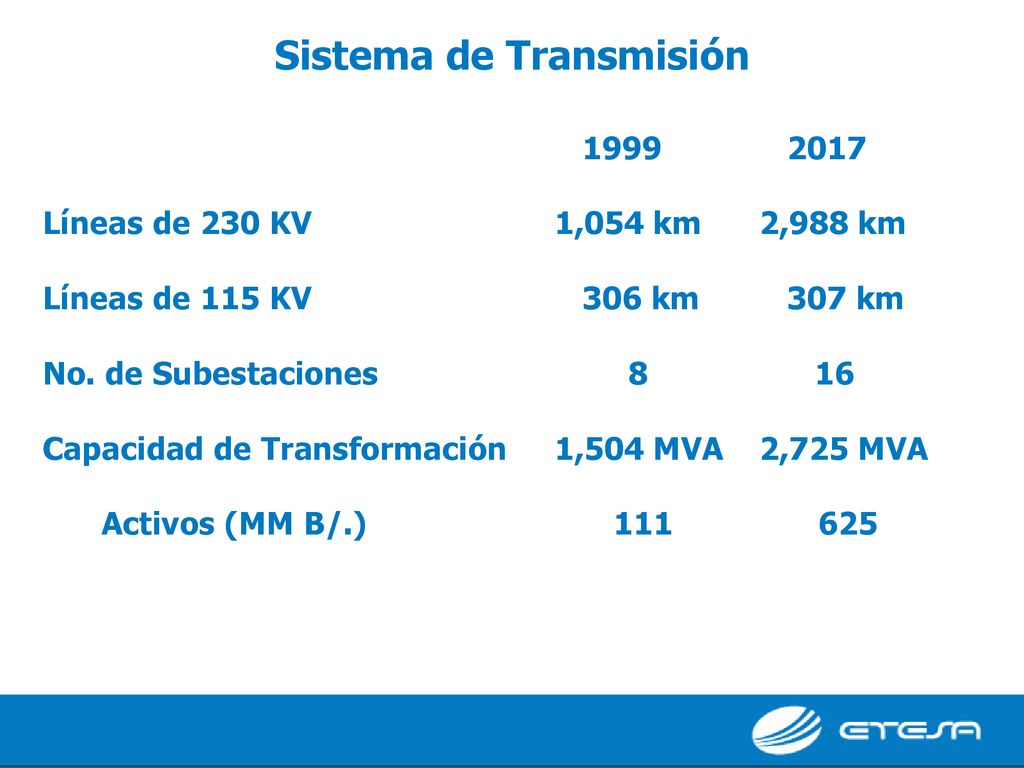

Líneas de 230 KV 1,054 km 2,988 km Líneas de 115 KV km km No. de Subestaciones Capacidad de Transformación 1,504 MVA 2,725 MVA Activos (MM B/.)

4 Año 1999 Total: 1166 MW 348 Bahía Las Minas 277 Panamá II Bayano
Chorrera Panamá I 414 106 Caldera Fortuna Progreso Mata de Nance Charco Azul Llano Sánchez Subestación 21 Generador: Hidráulico LT-230 KV LT-115 KV Total: MW

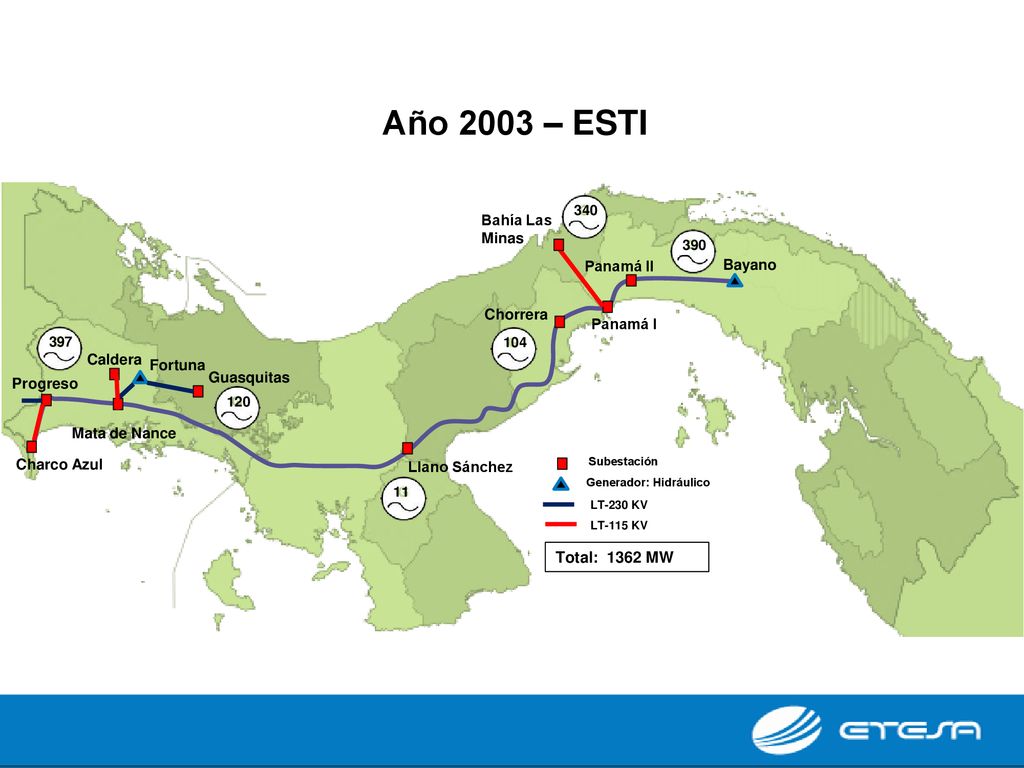

5 Año 2003 – ESTI Total: 1362 MW 340 Bahía Las Minas 390 Panamá II
Bayano Chorrera Panamá I 397 104 Caldera Fortuna Progreso Guasquitas 120 Mata de Nance Charco Azul Llano Sánchez Subestación 11 Generador: Hidráulico LT-230 KV LT-115 KV Total: MW

6 Año 2006 Total: 1270 MW Bahía Las Minas 280 358 Panamá II Bayano
Pacora Chorrera Panamá I 397 104 Caldera Fortuna Guasquitas Progreso 120 Mata de Nance Subestación Charco Azul Veladero Llano Sánchez Generador: Hidráulico 11 LT KV LT KV LT2 – 230 KV Total: MW

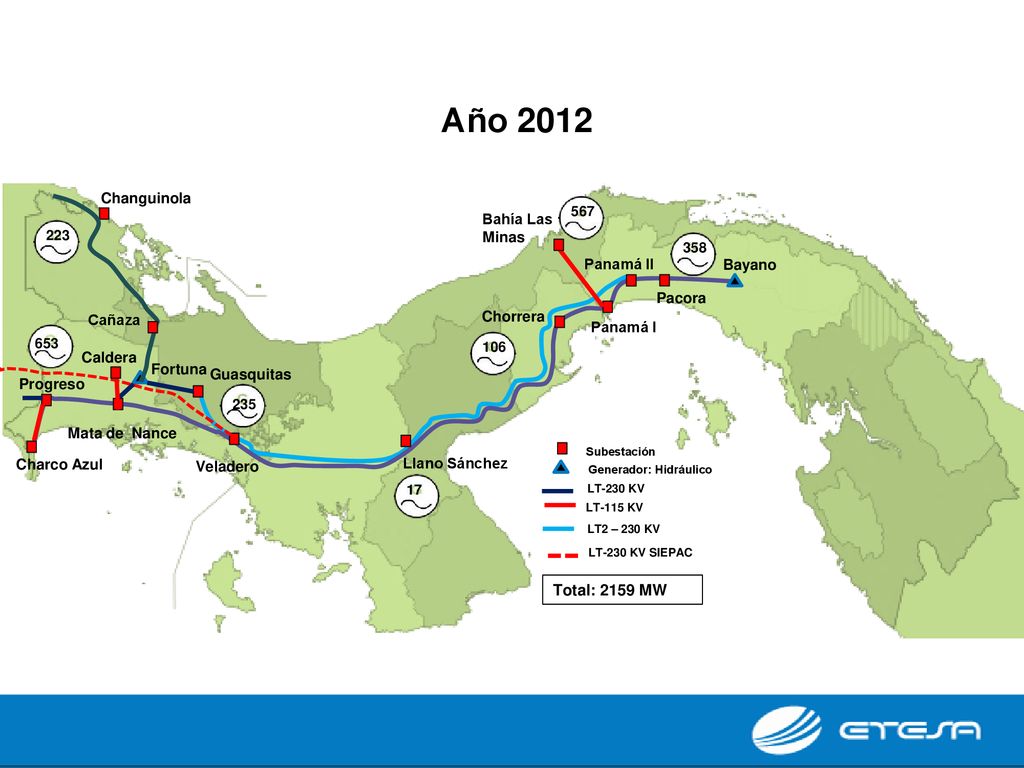

7 Año 2012 Total: 2159 MW Changuinola 567 Bahía Las Minas 223 358
Panamá II Bayano Pacora Cañaza Chorrera Panamá I 653 106 Caldera Fortuna Guasquitas Progreso 235 Mata de Nance Subestación Charco Azul Veladero Llano Sánchez Generador: Hidráulico 17 LT-230 KV LT-115 KV LT2 – 230 KV LT-230 KV SIEPAC Total: 2159 MW

8 Año 2017 Total: 3299 MW Changuinola 776 Bahía Las Minas 253 494
Panamá II Bayano Pacora Cañaza Chorrera Panamá I 985 146 Caldera Transferencia: 973MW Fortuna Guasquitas Progreso 235 El Higo El Coco Mata de Nance Subestación Charco Azul Veladero Llano Sánchez San Bartolo Generador: Hidráulico 409 LT-230 KV LT-115 KV LT2 – 230 KV LT3 – 230 KV LT-230 KV SIEPAC Total: MW

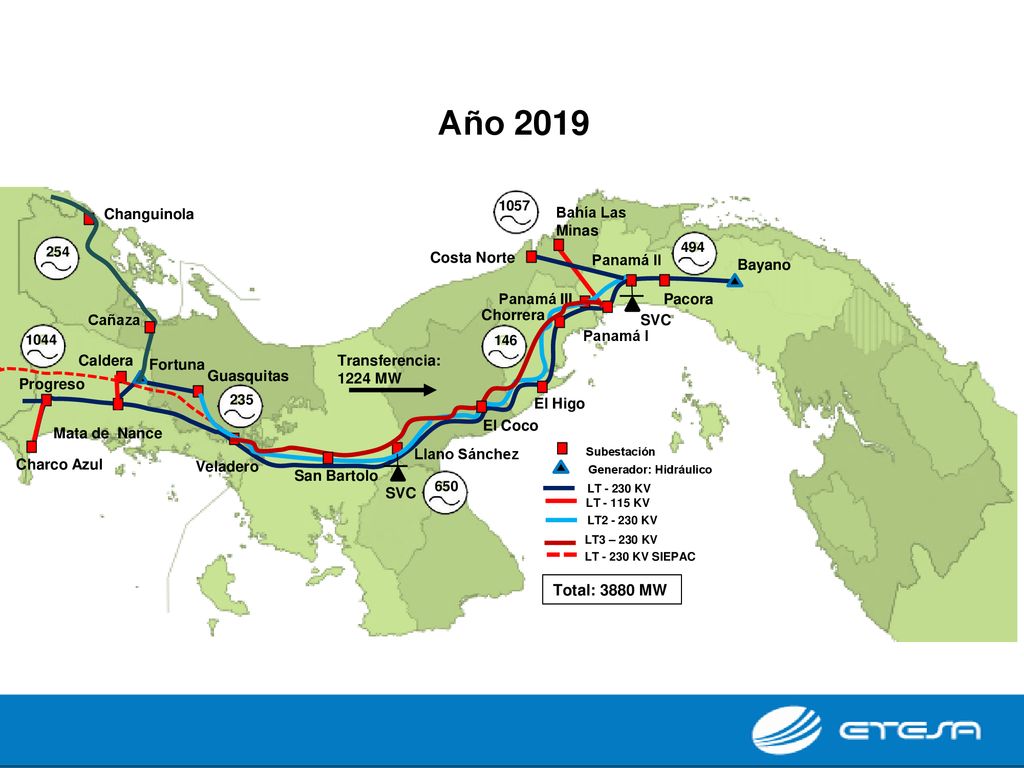

9 Año 2019 Total: 3880 MW 1057 Changuinola Bahía Las Minas 254 494
Costa Norte Panamá II Bayano Panamá III Pacora Cañaza Chorrera SVC 1044 146 Panamá I Caldera Fortuna Transferencia: 1224 MW Guasquitas Progreso 235 El Higo El Coco Mata de Nance Llano Sánchez Subestación Charco Azul Veladero San Bartolo Generador: Hidráulico 650 SVC LT KV LT KV LT KV LT3 – 230 KV LT KV SIEPAC Total: 3880 MW

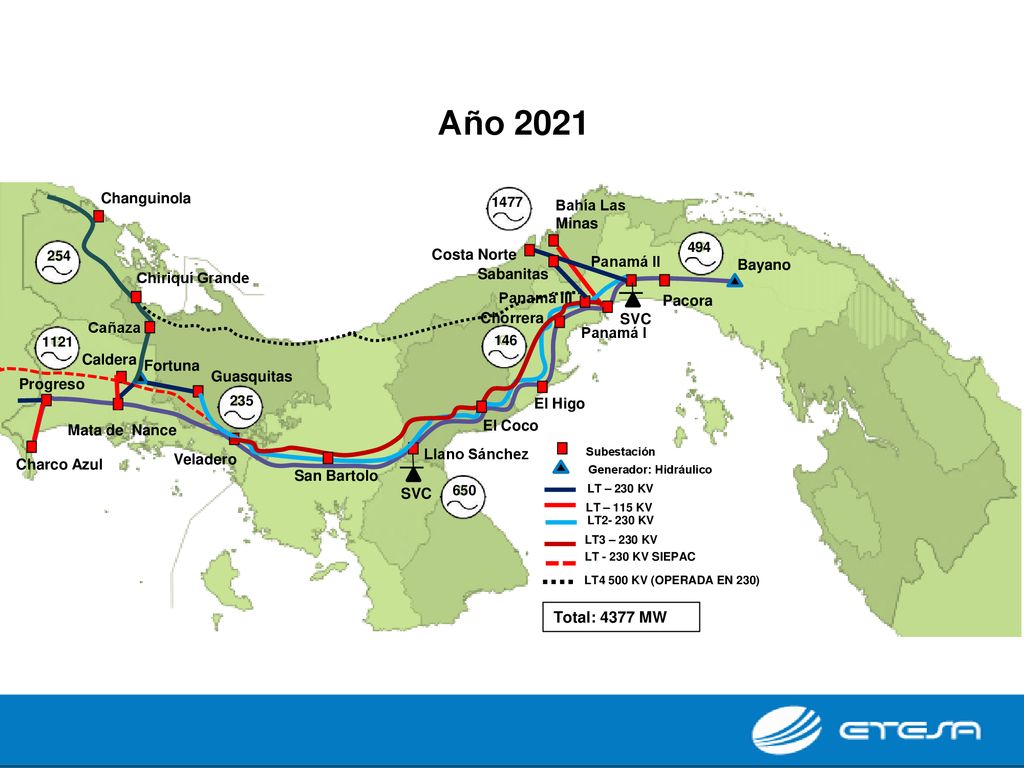

10 Año 2021 Total: 4377 MW Changuinola 1477 Bahía Las Minas 494 254
Costa Norte Panamá II Bayano Chiriquí Grande Sabanitas Panamá III Pacora Chorrera SVC Cañaza 1121 146 Panamá I Caldera Fortuna Guasquitas Progreso 235 El Higo Mata de Nance El Coco Charco Azul Veladero Llano Sánchez Subestación San Bartolo Generador: Hidráulico SVC 650 LT – 230 KV LT – 115 KV LT KV LT3 – 230 KV LT KV SIEPAC LT4 500 KV (OPERADA EN 230) Total: 4377 MW

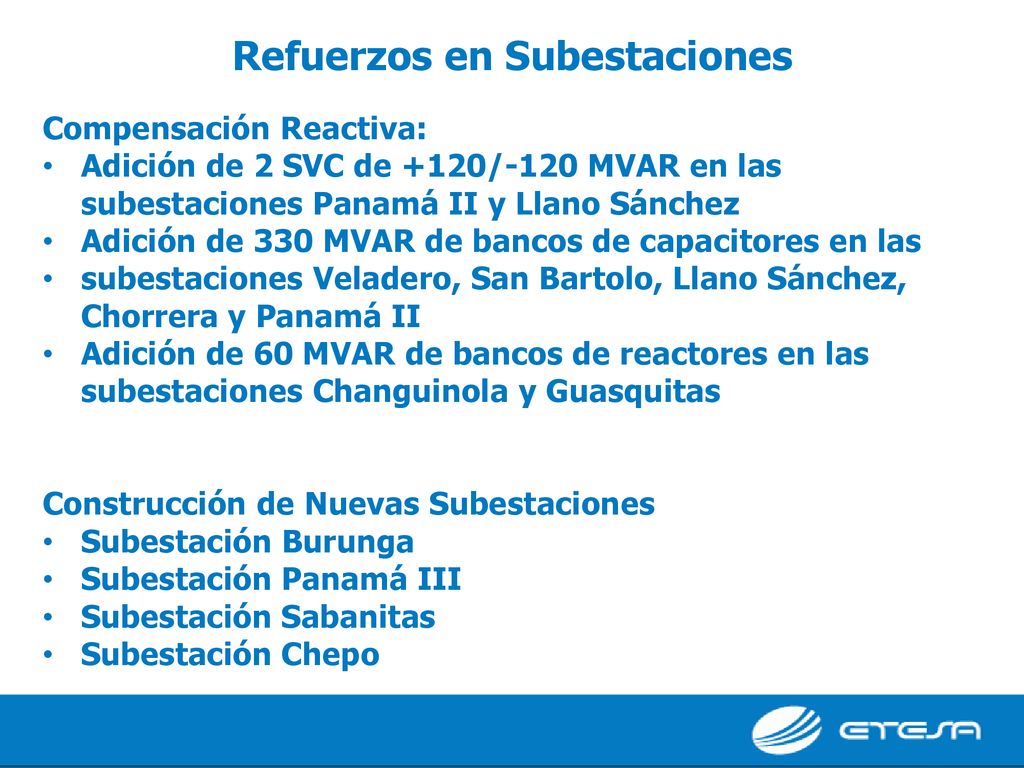

11 Refuerzos en Subestaciones
Compensación Reactiva: Adición de 2 SVC de +120/-120 MVAR en las subestaciones Panamá II y Llano Sánchez Adición de 330 MVAR de bancos de capacitores en las subestaciones Veladero, San Bartolo, Llano Sánchez, Chorrera y Panamá II Adición de 60 MVAR de bancos de reactores en las subestaciones Changuinola y Guasquitas Construcción de Nuevas Subestaciones Subestación Burunga Subestación Panamá III Subestación Sabanitas Subestación Chepo

12 Refuerzos en Subestaciones

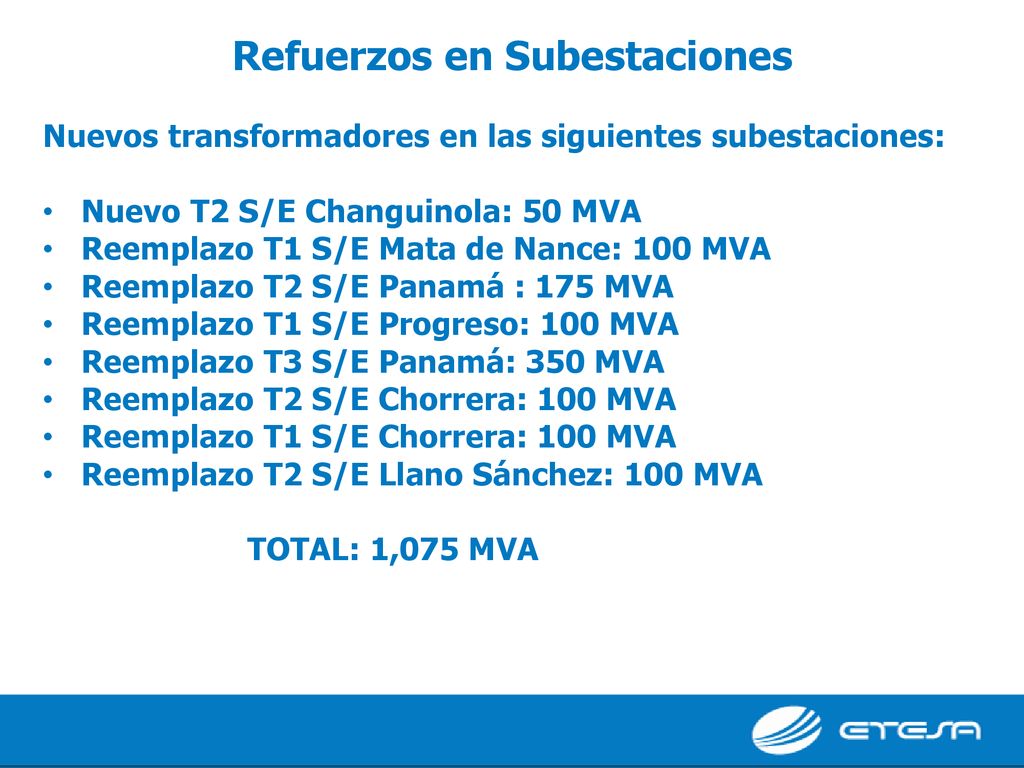

Nuevos transformadores en las siguientes subestaciones: Nuevo T2 S/E Changuinola: 50 MVA Reemplazo T1 S/E Mata de Nance: 100 MVA Reemplazo T2 S/E Panamá : 175 MVA Reemplazo T1 S/E Progreso: 100 MVA Reemplazo T3 S/E Panamá: 350 MVA Reemplazo T2 S/E Chorrera: 100 MVA Reemplazo T1 S/E Chorrera: 100 MVA Reemplazo T2 S/E Llano Sánchez: 100 MVA TOTAL: 1,075 MVA

13 Refuerzos en Líneas Aumento de capacidad de la siguientes líneas de transmisión: Línea Mata de Nance – Veladero Línea Guasquitas – Veladero Línea Panamá II – Chepo Línea Mata de Nance – Progreso Línea LT2 Veladero – Panamá II Línea LT1 Veladero - Panamá

14 Plan de Reposición de Activos

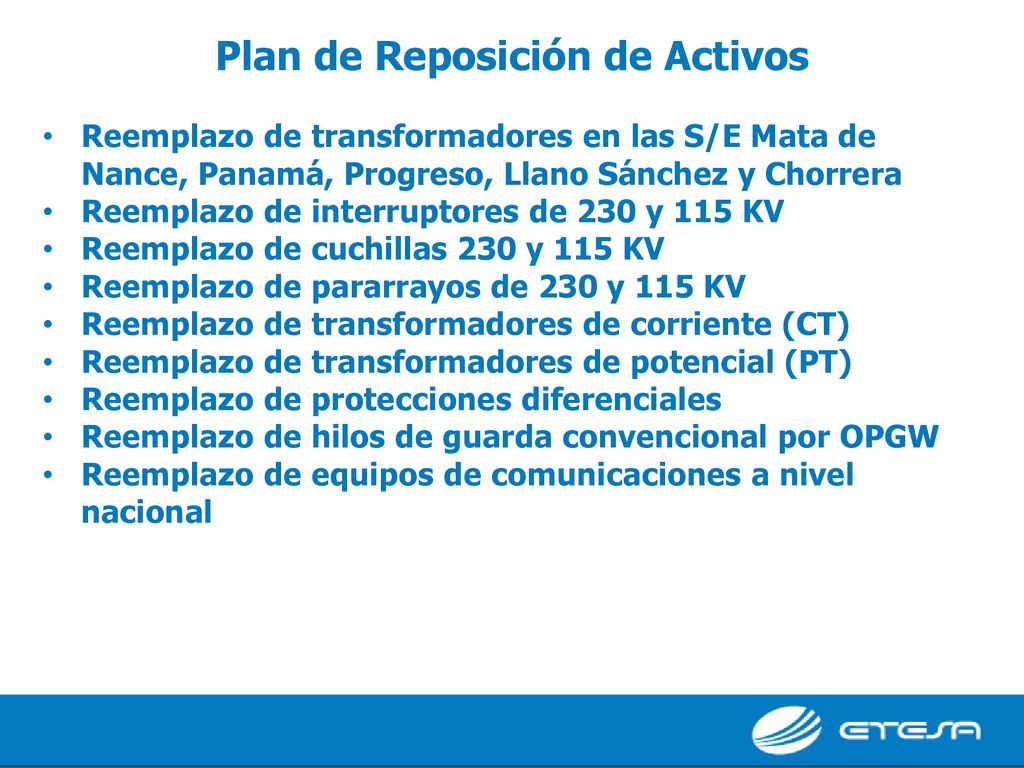

Reemplazo de transformadores en las S/E Mata de Nance, Panamá, Progreso, Llano Sánchez y Chorrera Reemplazo de interruptores de 230 y 115 KV Reemplazo de cuchillas 230 y 115 KV Reemplazo de pararrayos de 230 y 115 KV Reemplazo de transformadores de corriente (CT) Reemplazo de transformadores de potencial (PT) Reemplazo de protecciones diferenciales Reemplazo de hilos de guarda convencional por OPGW Reemplazo de equipos de comunicaciones a nivel nacional

15 Inversiones del Plan de Expansión
Periodo 2017 – 2021 874 Millones de Balboas

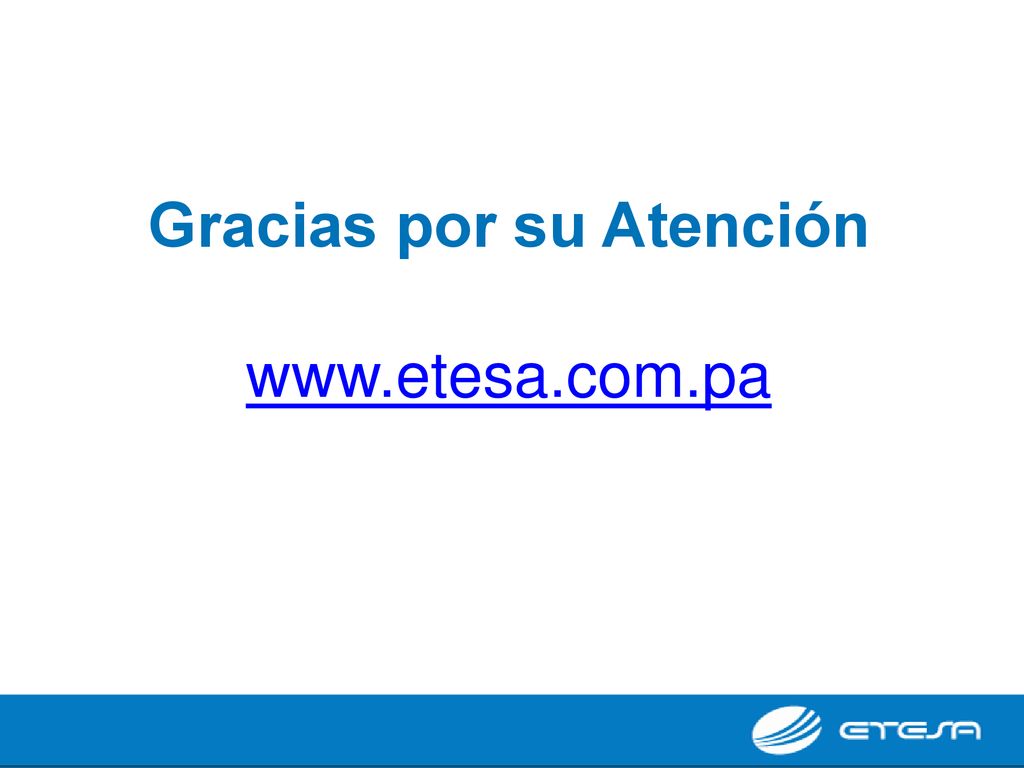

16 Gracias por su Atención www.etesa.com.pa
