DISEÑO DE INSTALACIONES RADIACTIVAS

Presentación del tema: "DISEÑO DE INSTALACIONES RADIACTIVAS"— Transcripción de la presentación:

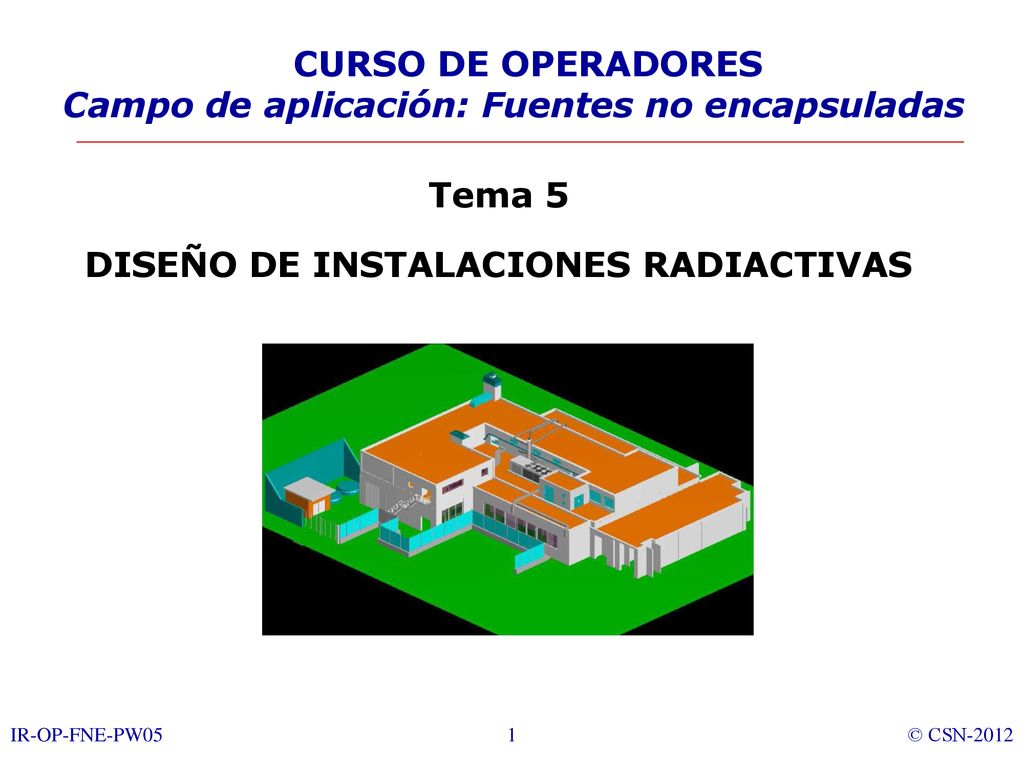

1 DISEÑO DE INSTALACIONES RADIACTIVAS
CURSO DE OPERADORES Campo de aplicación: Fuentes no encapsuladas Tema 5 DISEÑO DE INSTALACIONES RADIACTIVAS IR-OP-FNE-PW05 © CSN-2012

2 FACTORES A VALORAR EN EL DISEÑO
EQUIPAMIENTO E INFRAESTRUCTURA ESPECÍFICOS: Utilización de laboratorios con características diferentes INFRAESTRUCTURA DE SEGURIDAD para la realización de las diferentes técnicas en cada tipo de laboratorio: Instalación de barreras primarias y secundarias INSTALACIONES ESPECIALES que permitan la gestión en PROTECCIÓN RADIOLÓGICA: Almacenes de residuos radiactivos, sistemas de descontaminación personal, sistemas de tratamiento de aire y control de los efluentes líquidos, etc. IR-OP-FNE-PW05 © CSN-2012

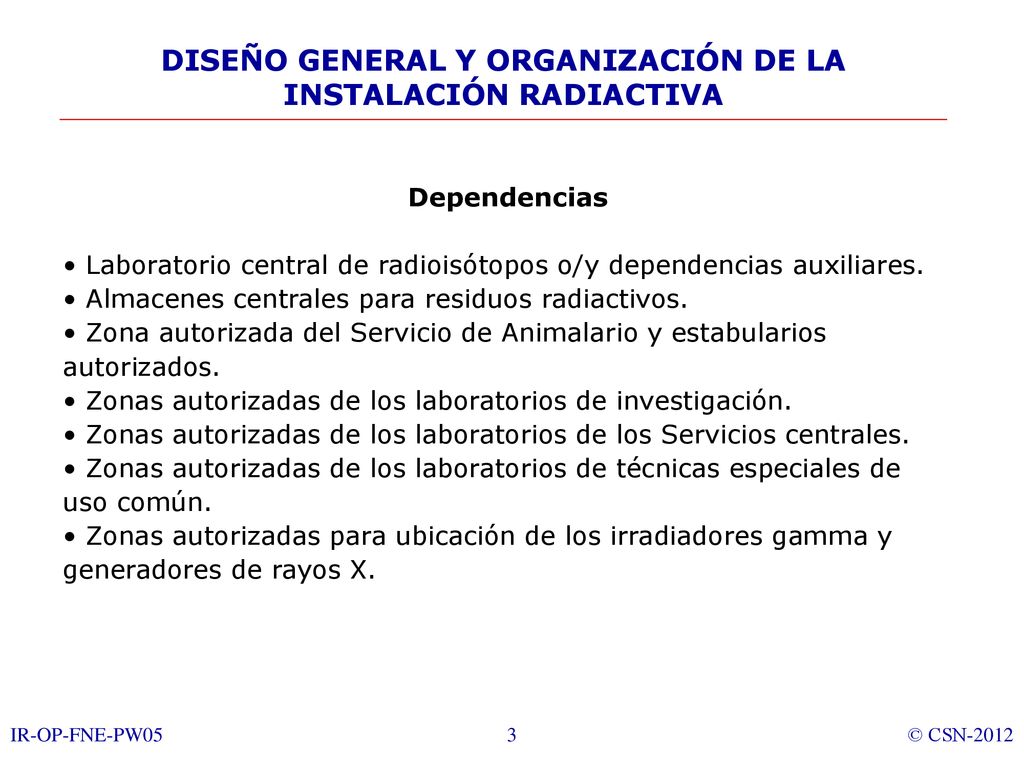

3 DISEÑO GENERAL Y ORGANIZACIÓN DE LA INSTALACIÓN RADIACTIVA
Dependencias Laboratorio central de radioisótopos o/y dependencias auxiliares. Almacenes centrales para residuos radiactivos. Zona autorizada del Servicio de Animalario y estabularios autorizados. Zonas autorizadas de los laboratorios de investigación. Zonas autorizadas de los laboratorios de los Servicios centrales. Zonas autorizadas de los laboratorios de técnicas especiales de uso común. Zonas autorizadas para ubicación de los irradiadores gamma y generadores de rayos X. IR-OP-FNE-PW05 © CSN-2012

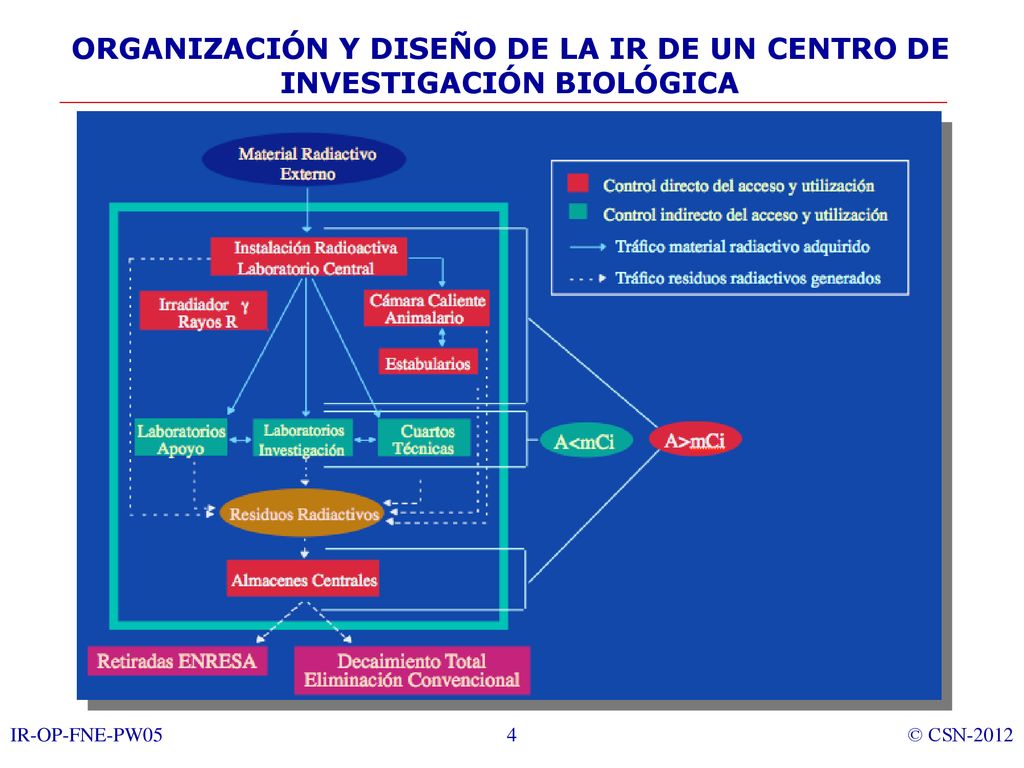

4 ORGANIZACIÓN Y DISEÑO DE LA IR DE UN CENTRO DE INVESTIGACIÓN BIOLÓGICA
IR-OP-FNE-PW05 © CSN-2012

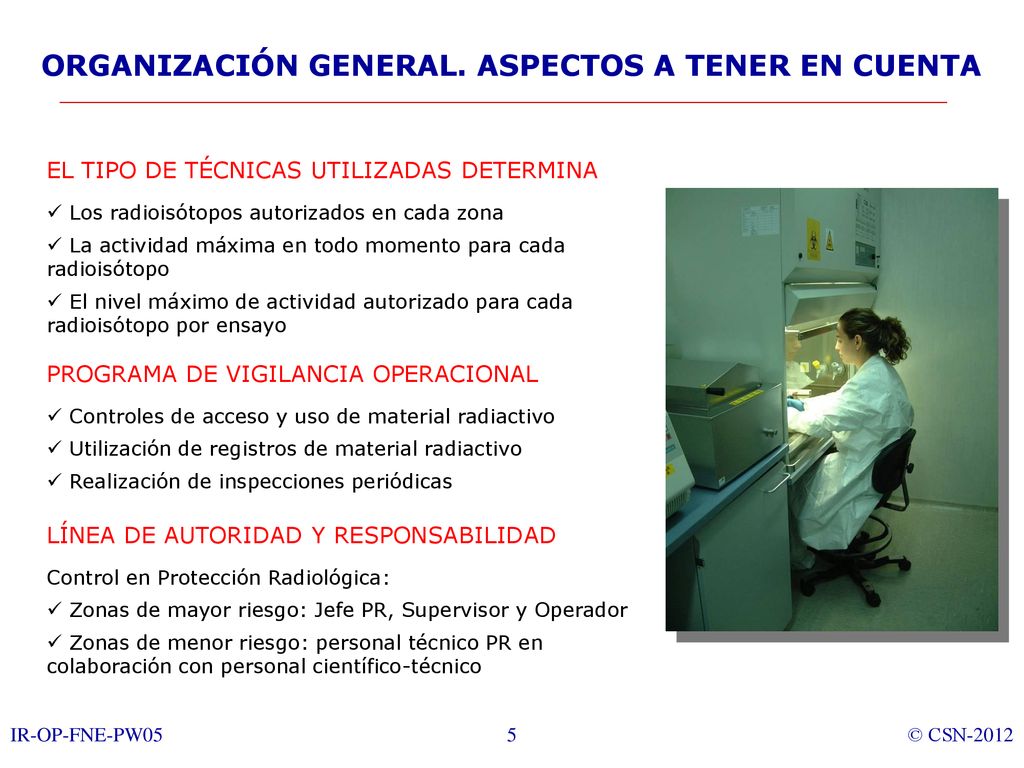

5 ORGANIZACIÓN GENERAL. ASPECTOS A TENER EN CUENTA
EL TIPO DE TÉCNICAS UTILIZADAS DETERMINA Los radioisótopos autorizados en cada zona La actividad máxima en todo momento para cada radioisótopo El nivel máximo de actividad autorizado para cada radioisótopo por ensayo PROGRAMA DE VIGILANCIA OPERACIONAL Controles de acceso y uso de material radiactivo Utilización de registros de material radiactivo Realización de inspecciones periódicas LÍNEA DE AUTORIDAD Y RESPONSABILIDAD Control en Protección Radiológica: Zonas de mayor riesgo: Jefe PR, Supervisor y Operador Zonas de menor riesgo: personal técnico PR en colaboración con personal científico-técnico IR-OP-FNE-PW05 © CSN-2012

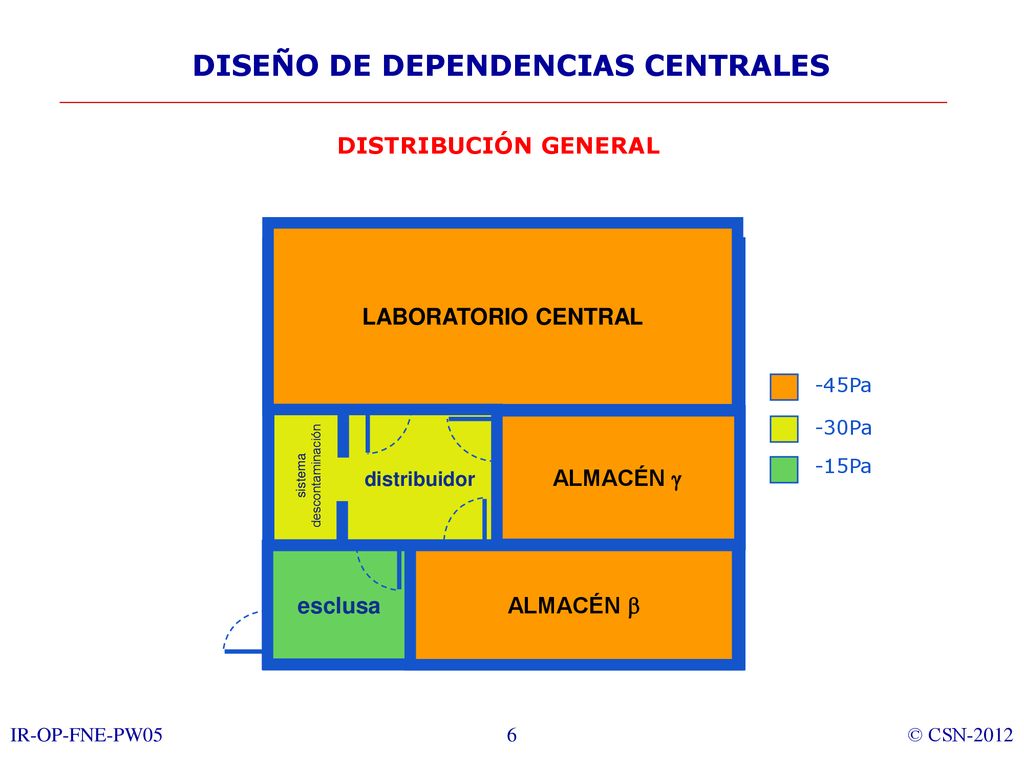

6 DISEÑO DE DEPENDENCIAS CENTRALES
DISTRIBUCIÓN GENERAL LABORATORIO CENTRAL -45Pa ALMACÉN g -30Pa -15Pa descontaminación sistema distribuidor esclusa ALMACÉN b IR-OP-FNE-PW05 © CSN-2012

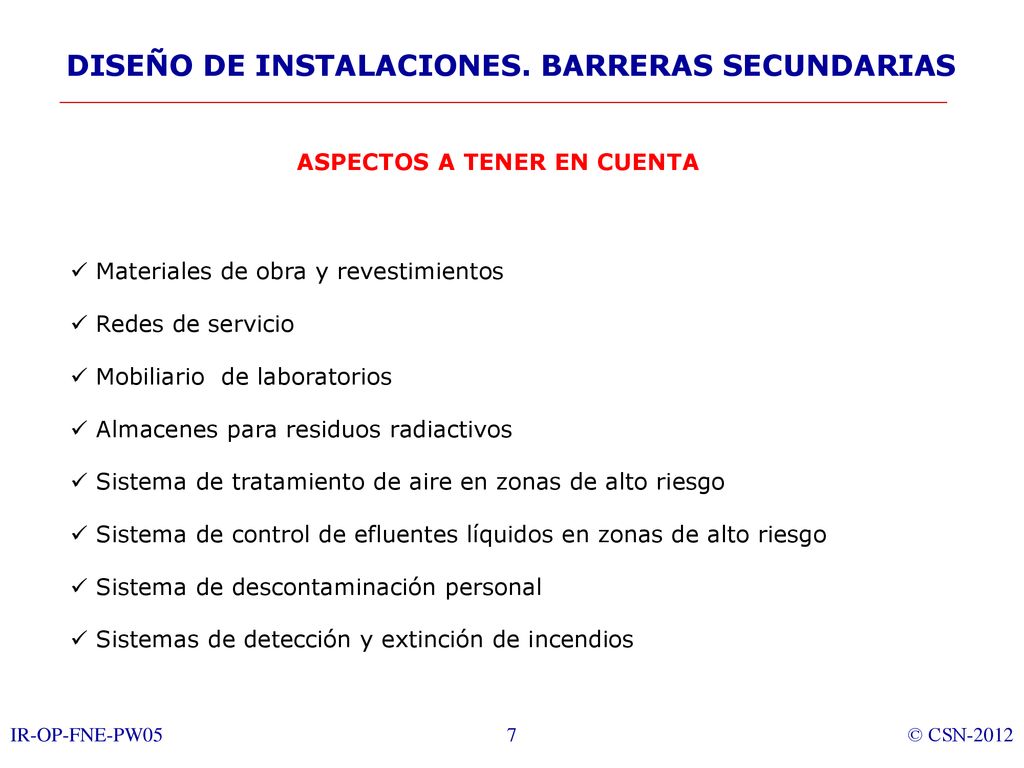

7 DISEÑO DE INSTALACIONES. BARRERAS SECUNDARIAS
ASPECTOS A TENER EN CUENTA Materiales de obra y revestimientos Redes de servicio Mobiliario de laboratorios Almacenes para residuos radiactivos Sistema de tratamiento de aire en zonas de alto riesgo Sistema de control de efluentes líquidos en zonas de alto riesgo Sistema de descontaminación personal Sistemas de detección y extinción de incendios IR-OP-FNE-PW05 © CSN-2012

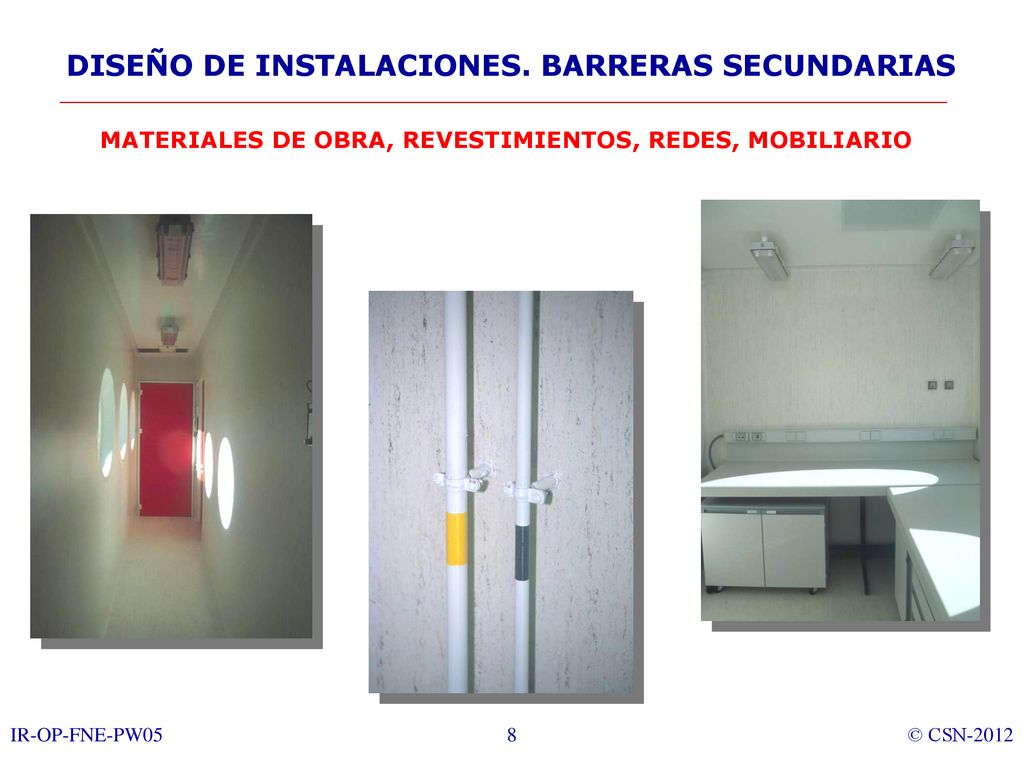

8 DISEÑO DE INSTALACIONES. BARRERAS SECUNDARIAS
MATERIALES DE OBRA, REVESTIMIENTOS, REDES, MOBILIARIO IR-OP-FNE-PW05 © CSN-2012

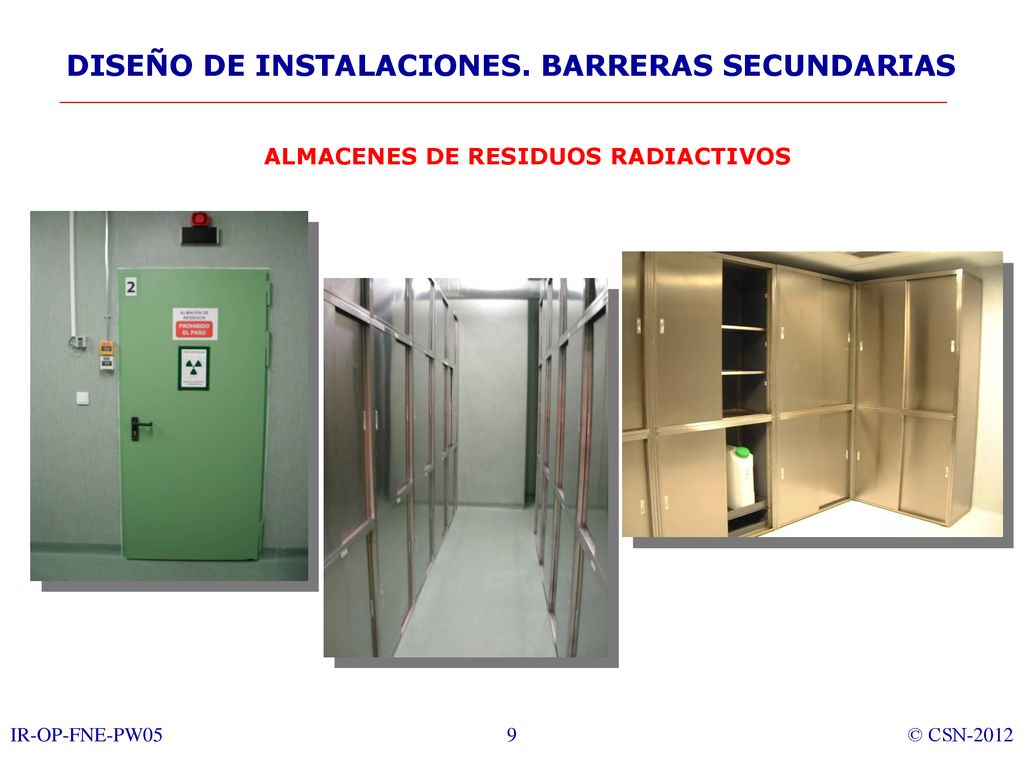

9 DISEÑO DE INSTALACIONES. BARRERAS SECUNDARIAS
ALMACENES DE RESIDUOS RADIACTIVOS IR-OP-FNE-PW05 © CSN-2012

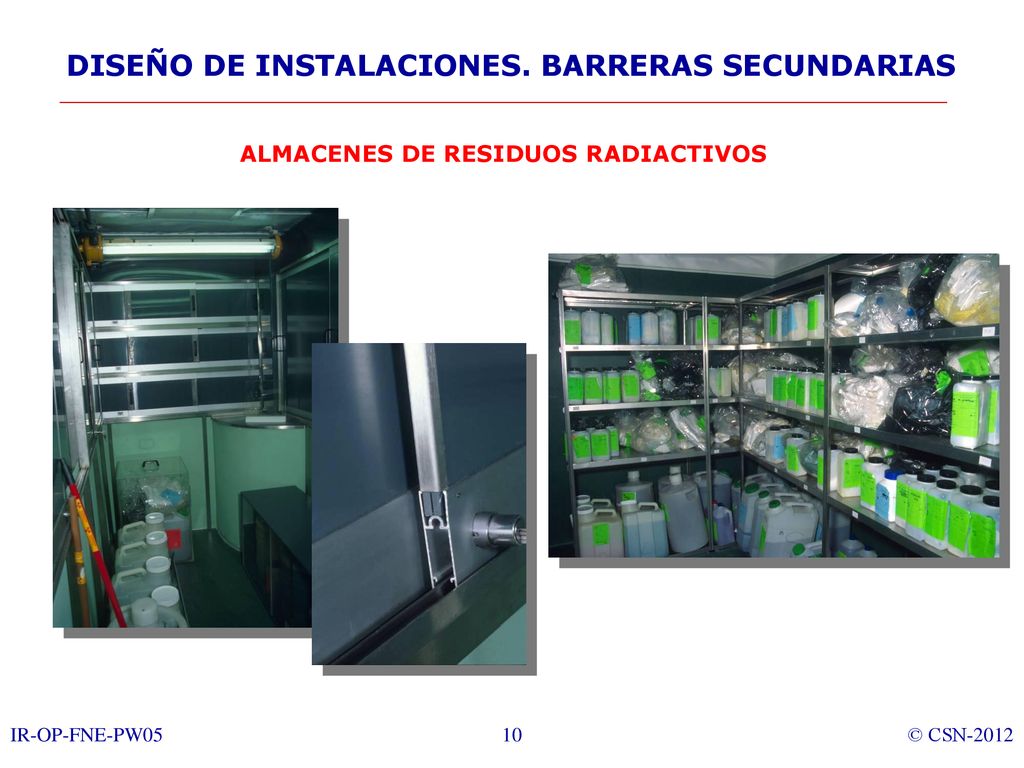

10 DISEÑO DE INSTALACIONES. BARRERAS SECUNDARIAS
ALMACENES DE RESIDUOS RADIACTIVOS IR-OP-FNE-PW05 © CSN-2012

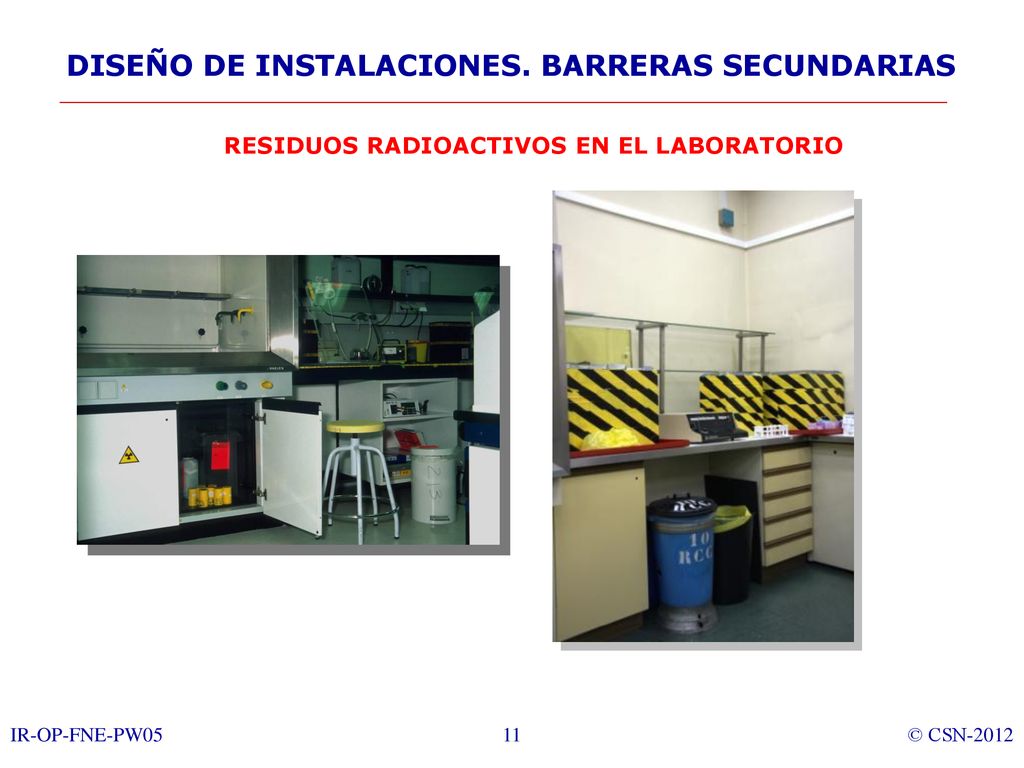

11 DISEÑO DE INSTALACIONES. BARRERAS SECUNDARIAS
RESIDUOS RADIOACTIVOS EN EL LABORATORIO IR-OP-FNE-PW05 © CSN-2012

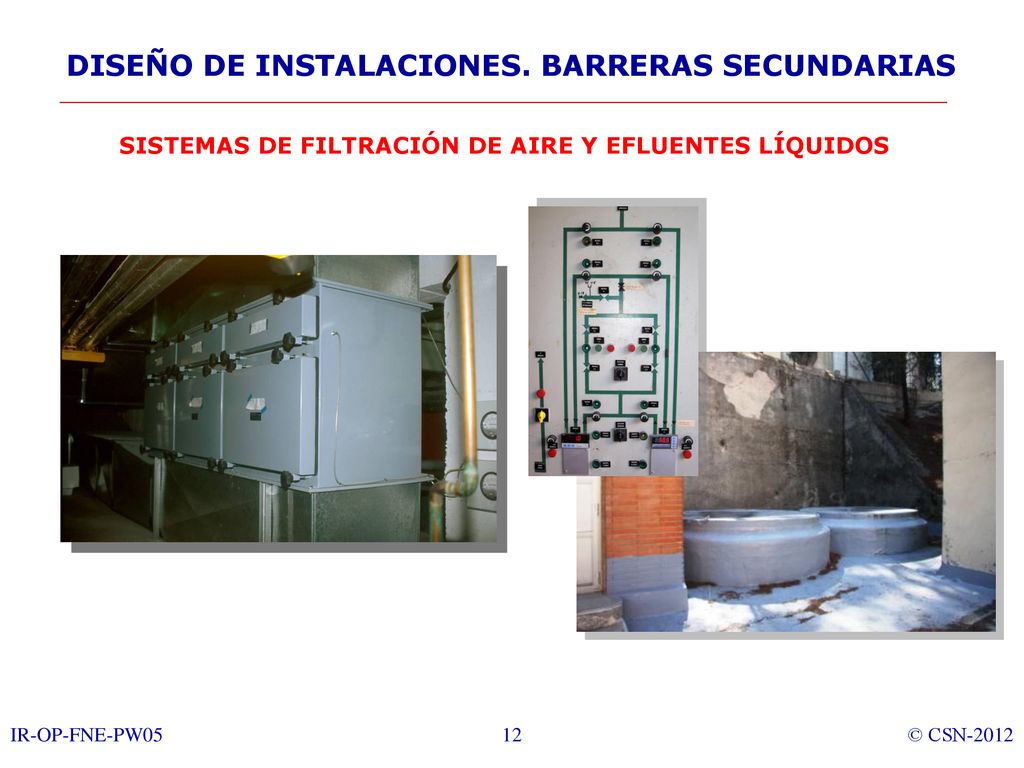

12 DISEÑO DE INSTALACIONES. BARRERAS SECUNDARIAS
SISTEMAS DE FILTRACIÓN DE AIRE Y EFLUENTES LÍQUIDOS IR-OP-FNE-PW05 © CSN-2012

13 DISEÑO DE INSTALACIONES. BARRERAS SECUNDARIAS
DESCONTAMINACIÓN PERSONAL IR-OP-FNE-PW05 © CSN-2012

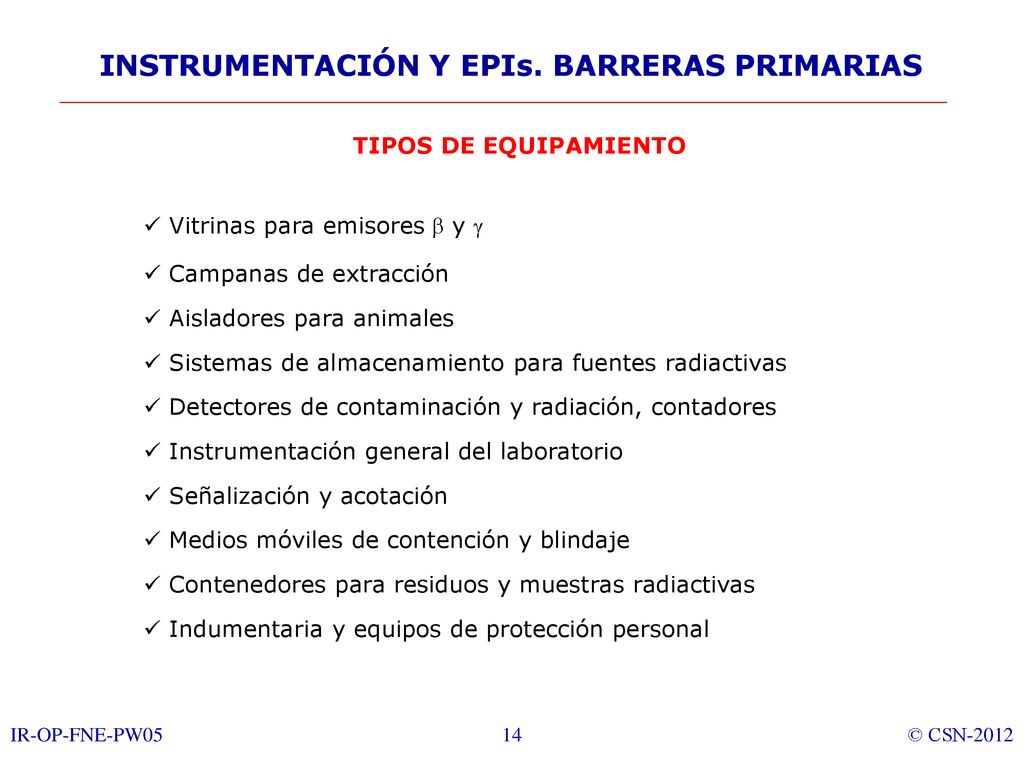

14 INSTRUMENTACIÓN Y EPIs. BARRERAS PRIMARIAS
TIPOS DE EQUIPAMIENTO Vitrinas para emisores  y  Campanas de extracción Aisladores para animales Sistemas de almacenamiento para fuentes radiactivas Detectores de contaminación y radiación, contadores Instrumentación general del laboratorio Señalización y acotación Medios móviles de contención y blindaje Contenedores para residuos y muestras radiactivas Indumentaria y equipos de protección personal IR-OP-FNE-PW05 © CSN-2012

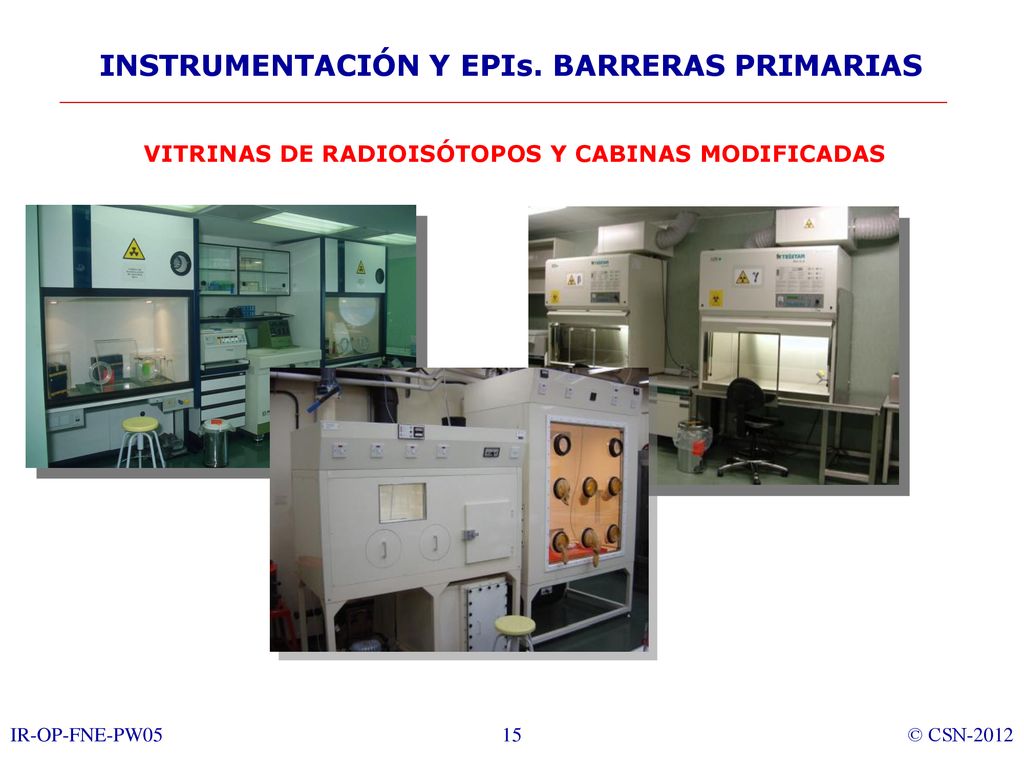

15 INSTRUMENTACIÓN Y EPIs. BARRERAS PRIMARIAS
VITRINAS DE RADIOISÓTOPOS Y CABINAS MODIFICADAS IR-OP-FNE-PW05 © CSN-2012

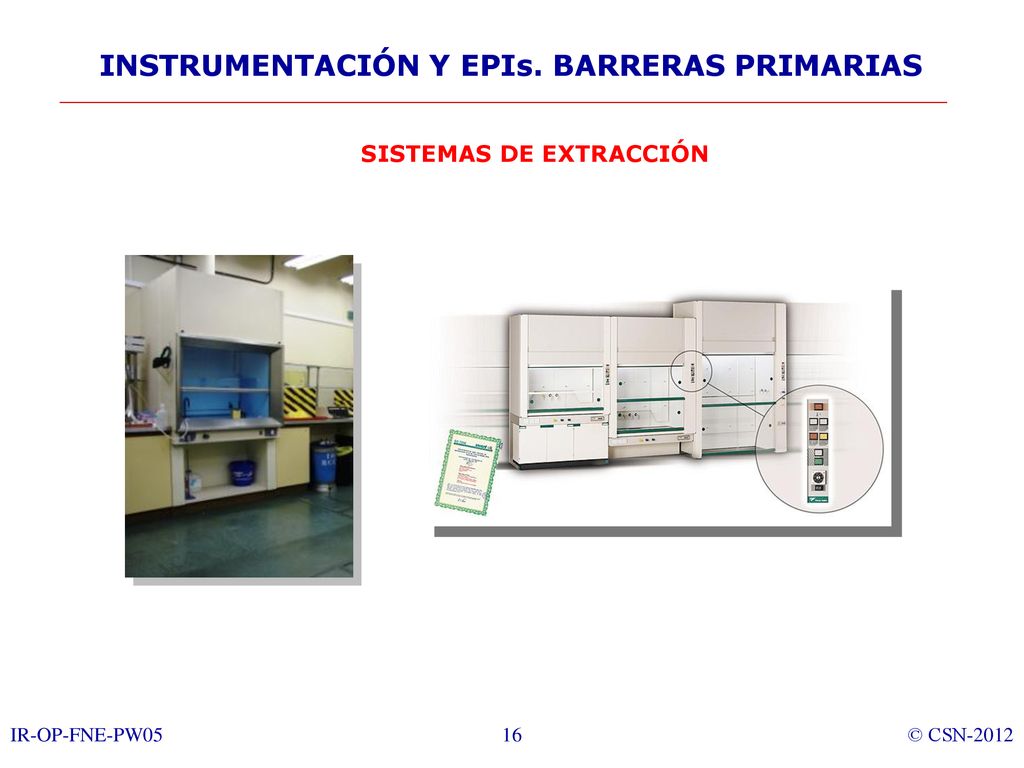

16 INSTRUMENTACIÓN Y EPIs. BARRERAS PRIMARIAS
SISTEMAS DE EXTRACCIÓN IR-OP-FNE-PW05 © CSN-2012

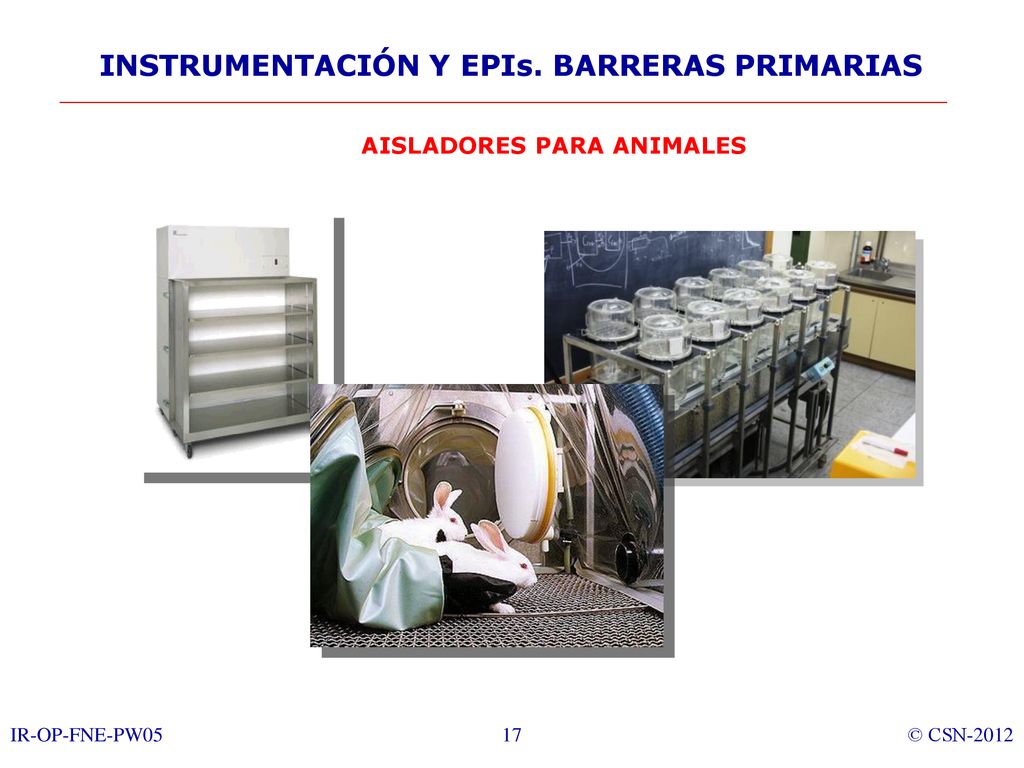

17 INSTRUMENTACIÓN Y EPIs. BARRERAS PRIMARIAS
AISLADORES PARA ANIMALES IR-OP-FNE-PW05 © CSN-2012

18 INSTRUMENTACIÓN Y EPIs. BARRERAS PRIMARIAS
DETECTORES Y CONTADORES DE CENTELLEO IR-OP-FNE-PW05 © CSN-2012

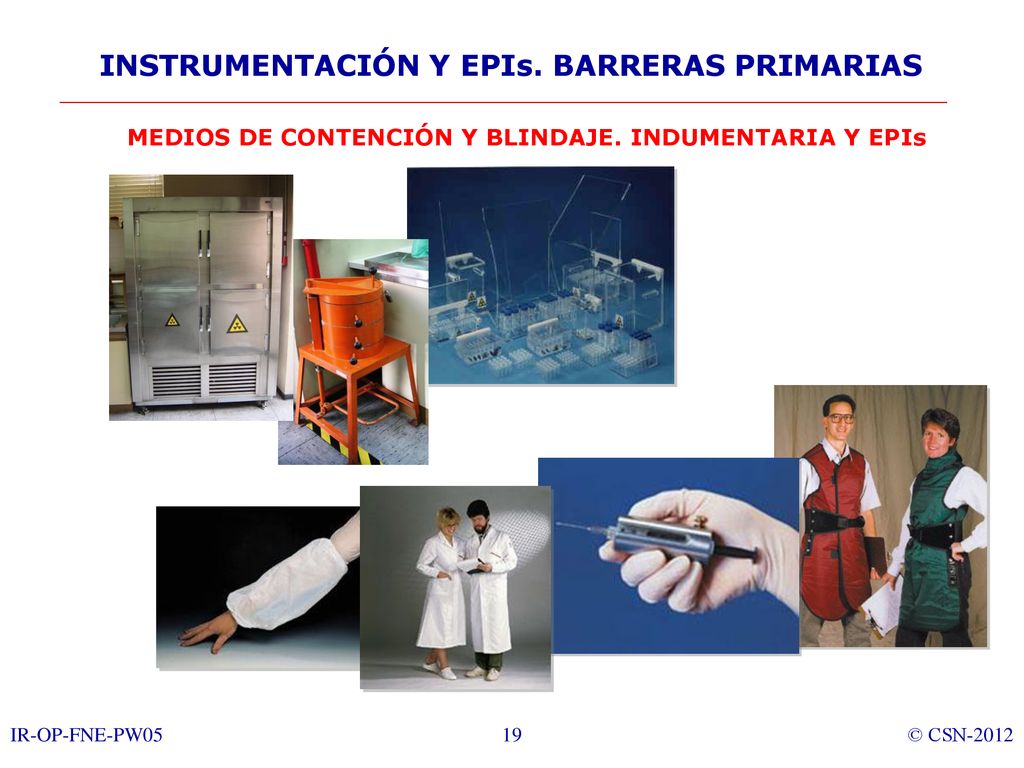

19 INSTRUMENTACIÓN Y EPIs. BARRERAS PRIMARIAS
MEDIOS DE CONTENCIÓN Y BLINDAJE. INDUMENTARIA Y EPIs IR-OP-FNE-PW05 © CSN-2012

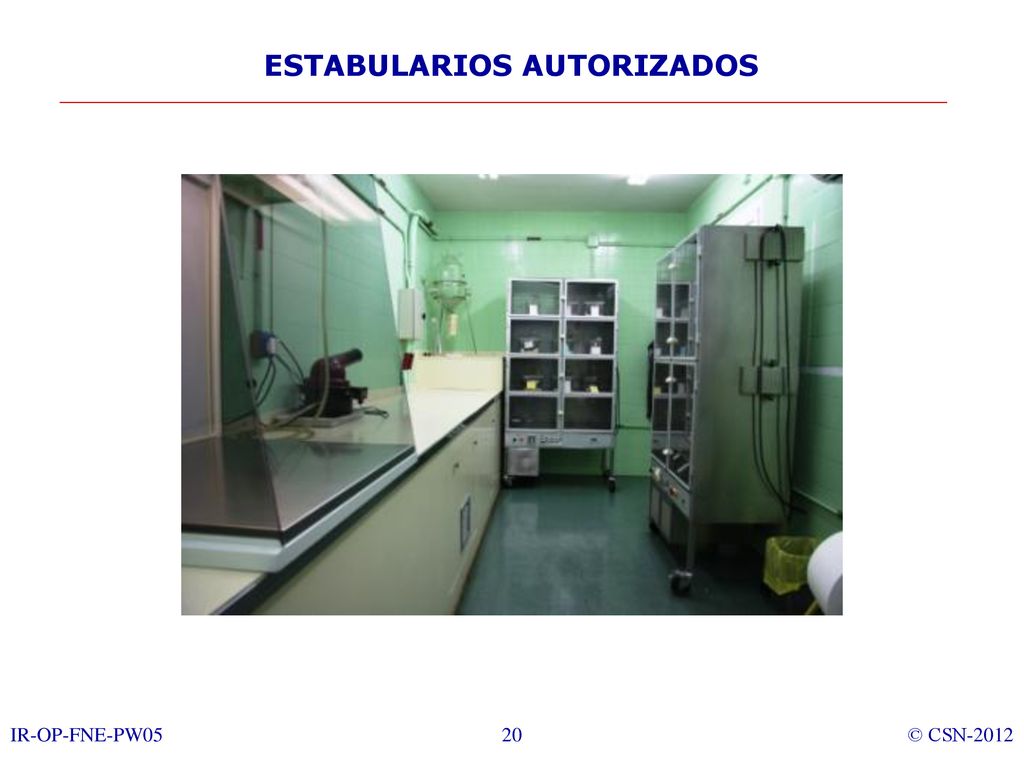

20 ESTABULARIOS AUTORIZADOS
IR-OP-FNE-PW05 © CSN-2012

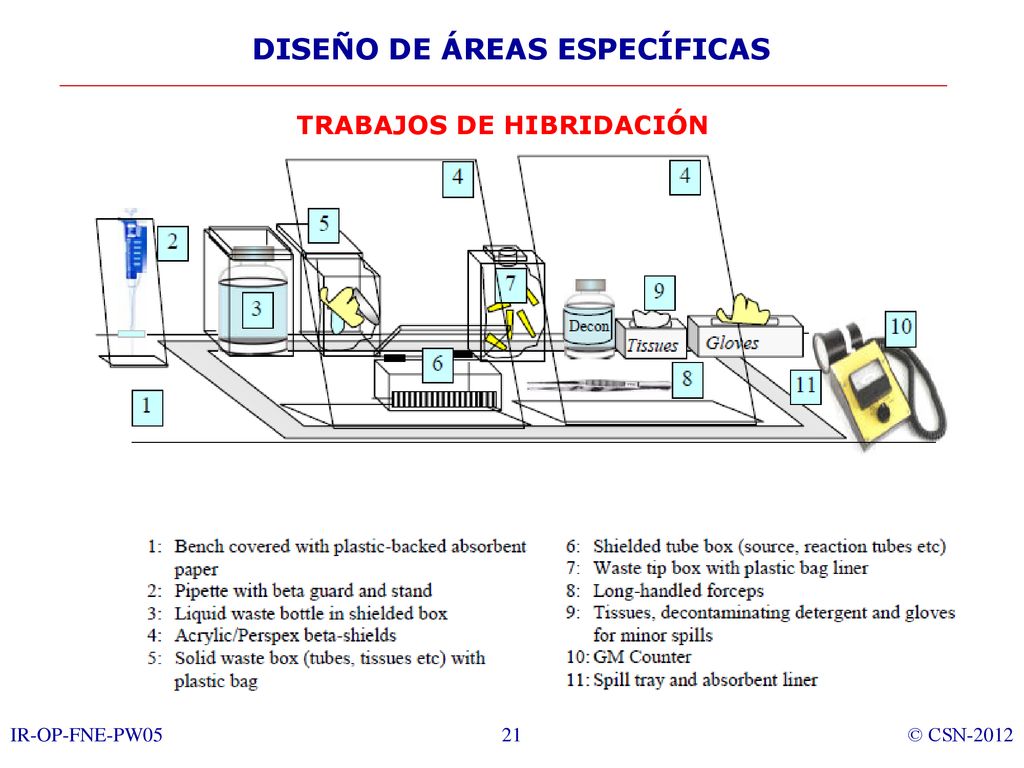

21 DISEÑO DE ÁREAS ESPECÍFICAS
TRABAJOS DE HIBRIDACIÓN IR-OP-FNE-PW05 © CSN-2012

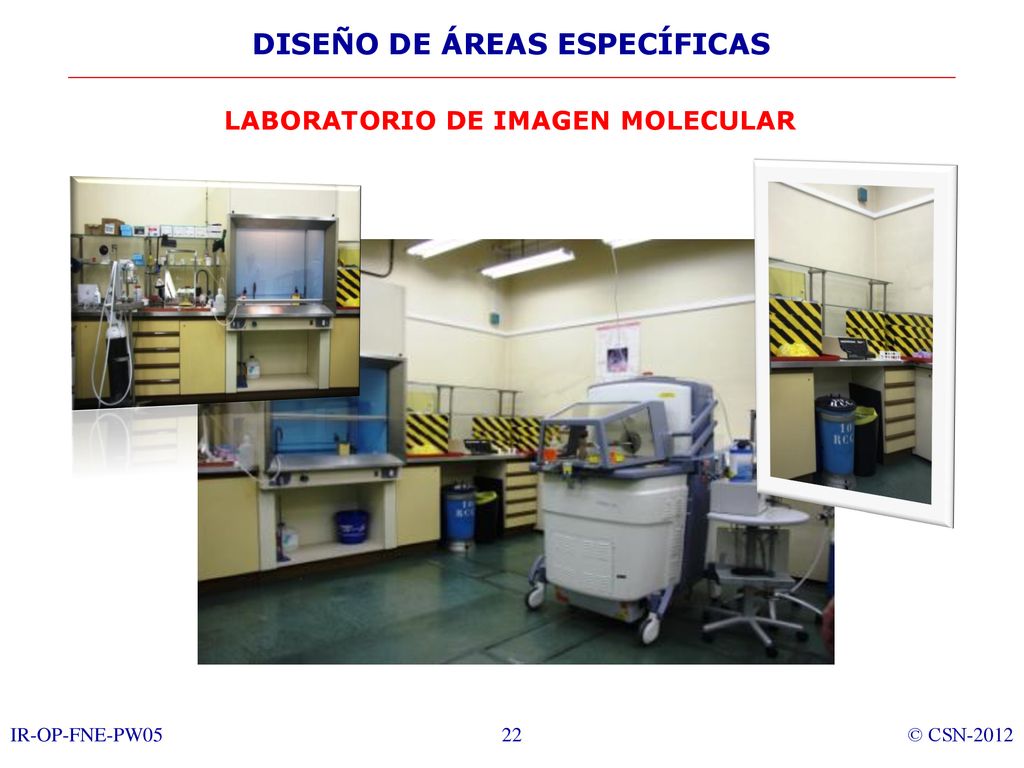

22 DISEÑO DE ÁREAS ESPECÍFICAS
LABORATORIO DE IMAGEN MOLECULAR IR-OP-FNE-PW05 © CSN-2012

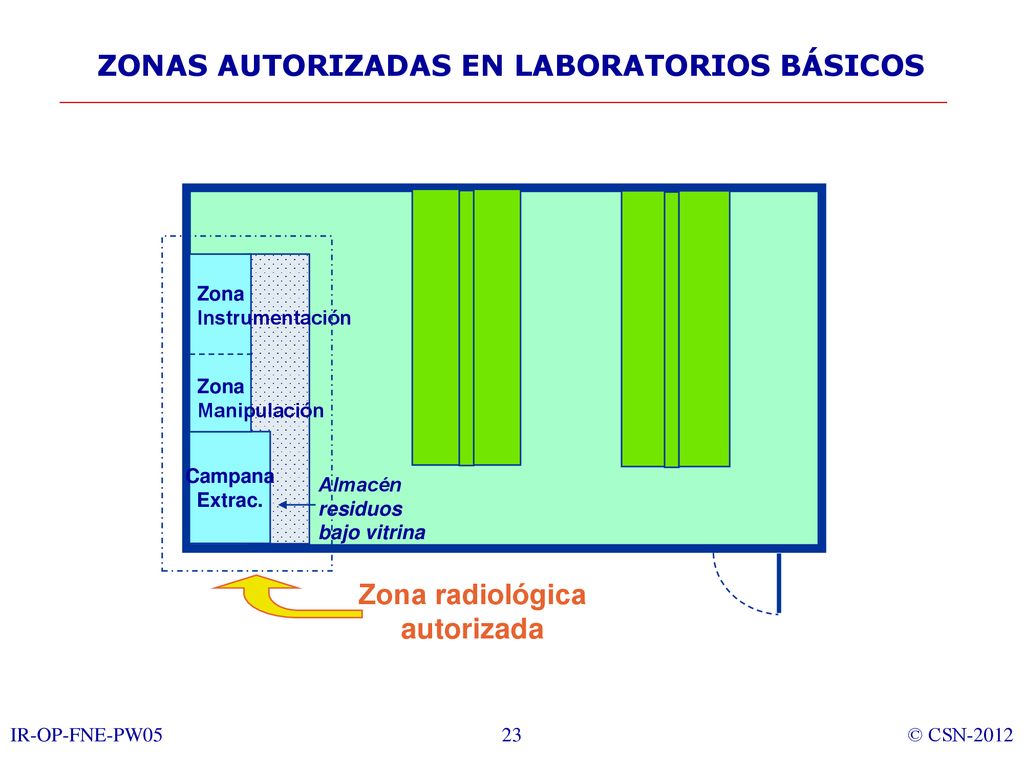

23 ZONAS AUTORIZADAS EN LABORATORIOS BÁSICOS
Campana Extrac. Zona Manipulación Instrumentación Almacén residuos bajo vitrina Zona radiológica autorizada IR-OP-FNE-PW05 © CSN-2012

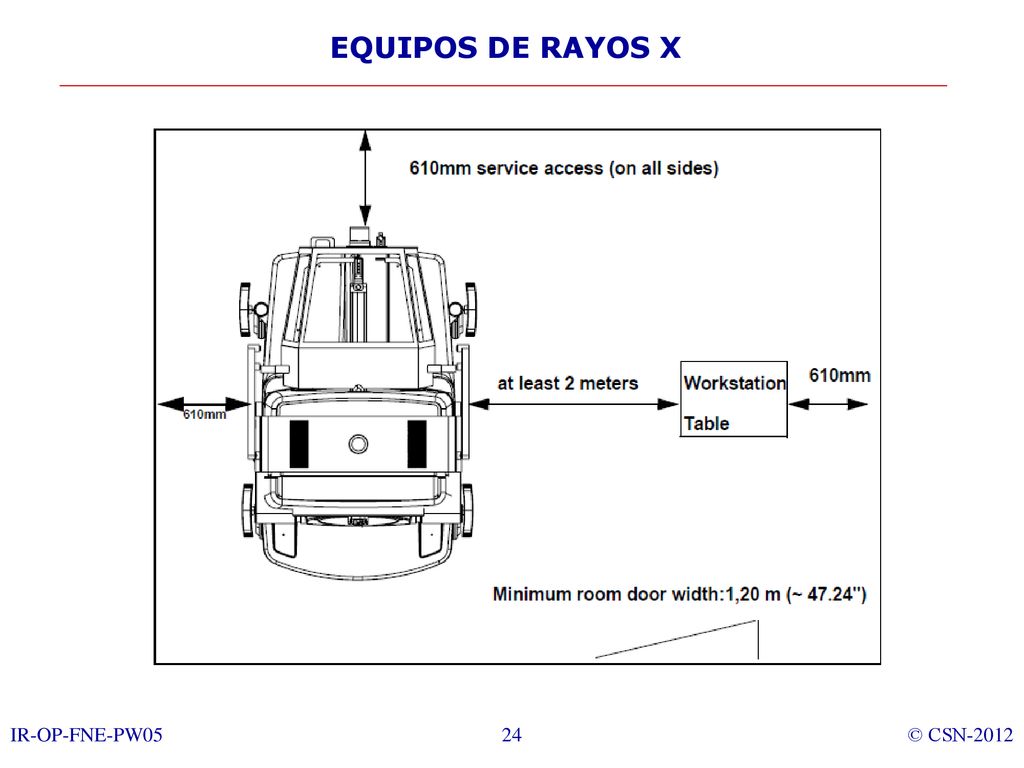

24 EQUIPOS DE RAYOS X IR-OP-FNE-PW05 © CSN-2012
