CONFIGURACIÓN DEL SWITCH

Presentación del tema: "CONFIGURACIÓN DEL SWITCH"— Transcripción de la presentación:

1 CONFIGURACIÓN DEL SWITCH
PRÁCTICA 1 TERCERO DE BACHILLERATO ELECTRÓNICA

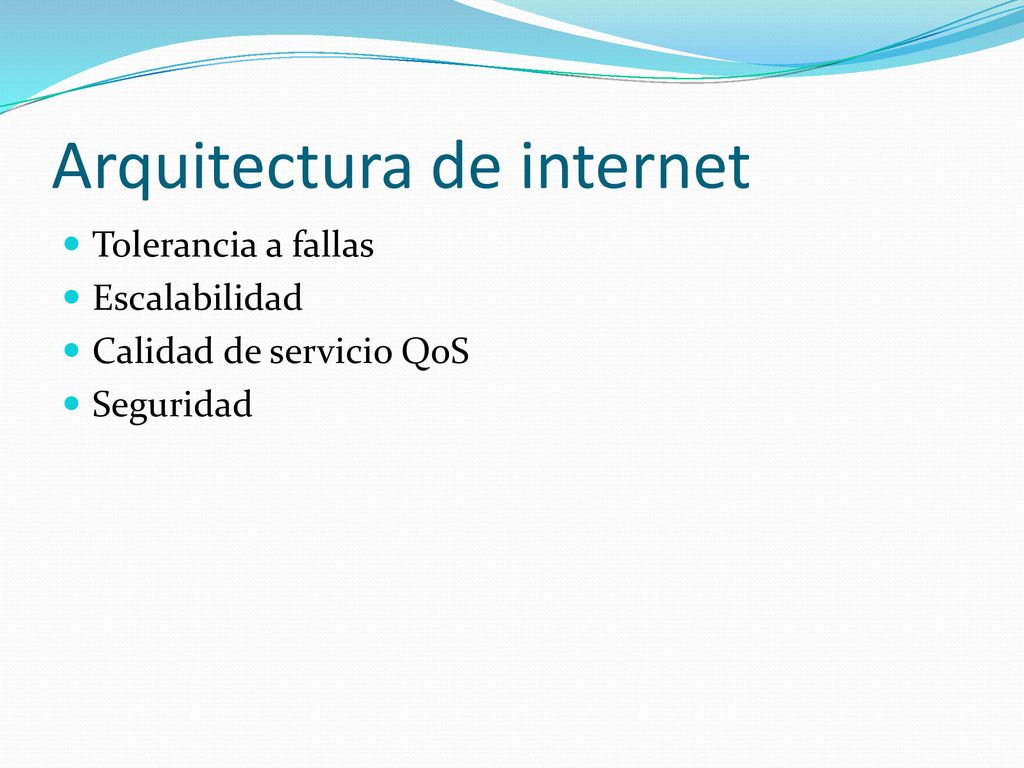

2 Arquitectura de internet
Tolerancia a fallas Escalabilidad Calidad de servicio QoS Seguridad

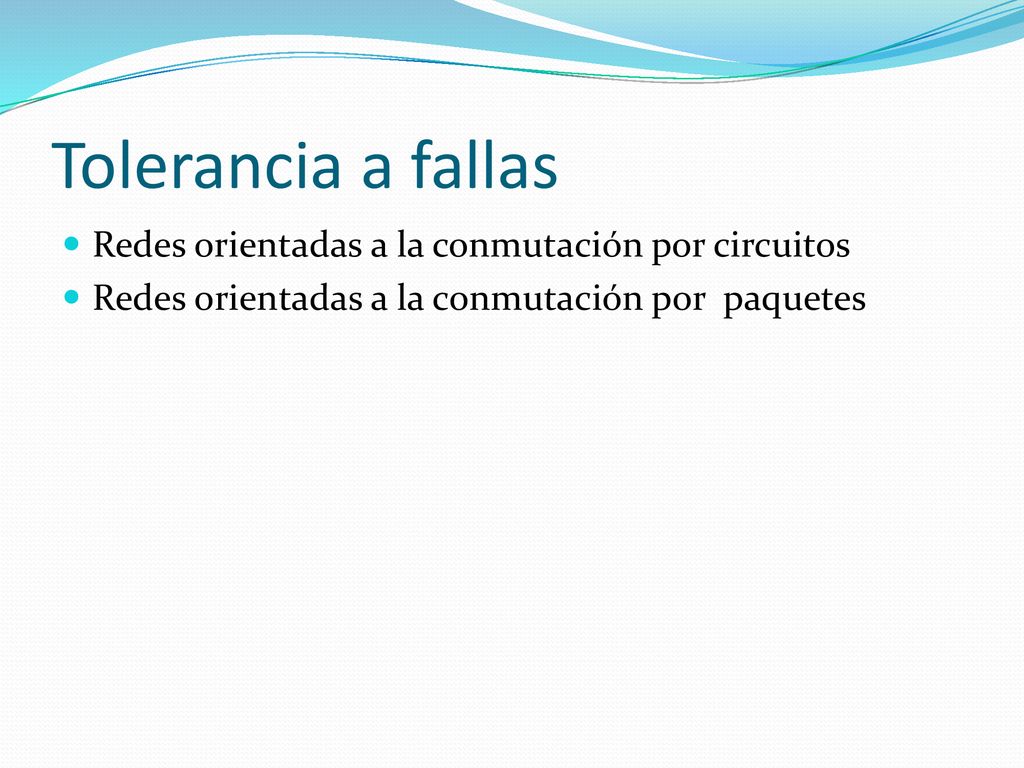

3 Tolerancia a fallas Redes orientadas a la conmutación por circuitos
Redes orientadas a la conmutación por paquetes

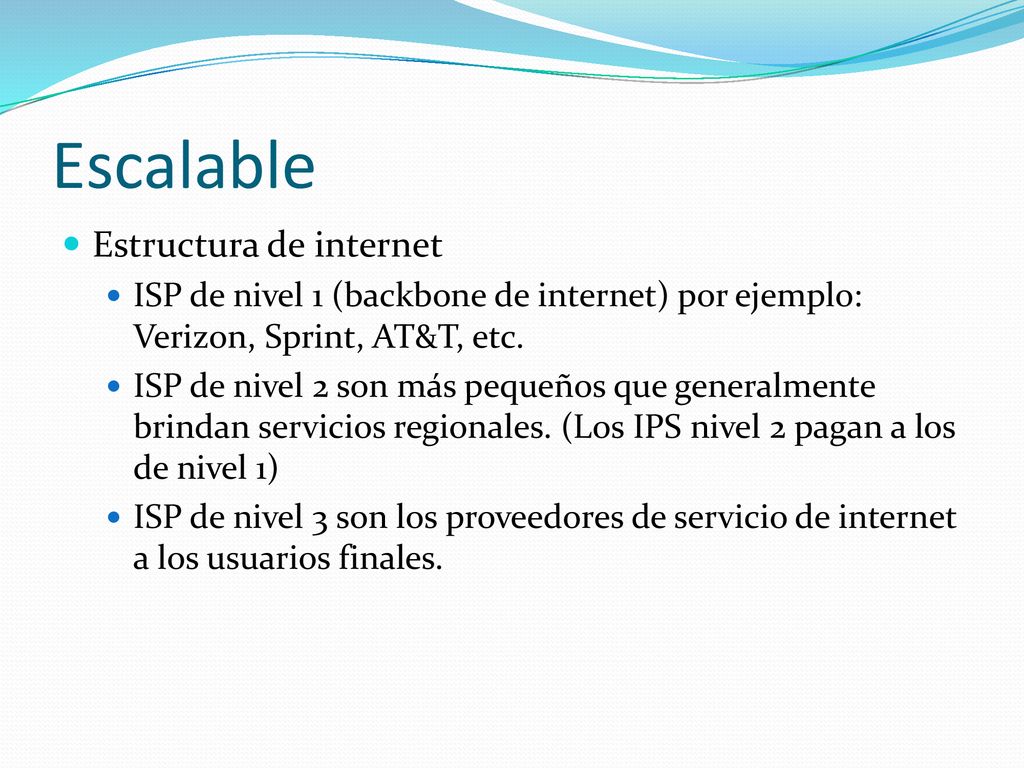

4 Escalable Estructura de internet
ISP de nivel 1 (backbone de internet) por ejemplo: Verizon, Sprint, AT&T, etc. ISP de nivel 2 son más pequeños que generalmente brindan servicios regionales. (Los IPS nivel 2 pagan a los de nivel 1) ISP de nivel 3 son los proveedores de servicio de internet a los usuarios finales.

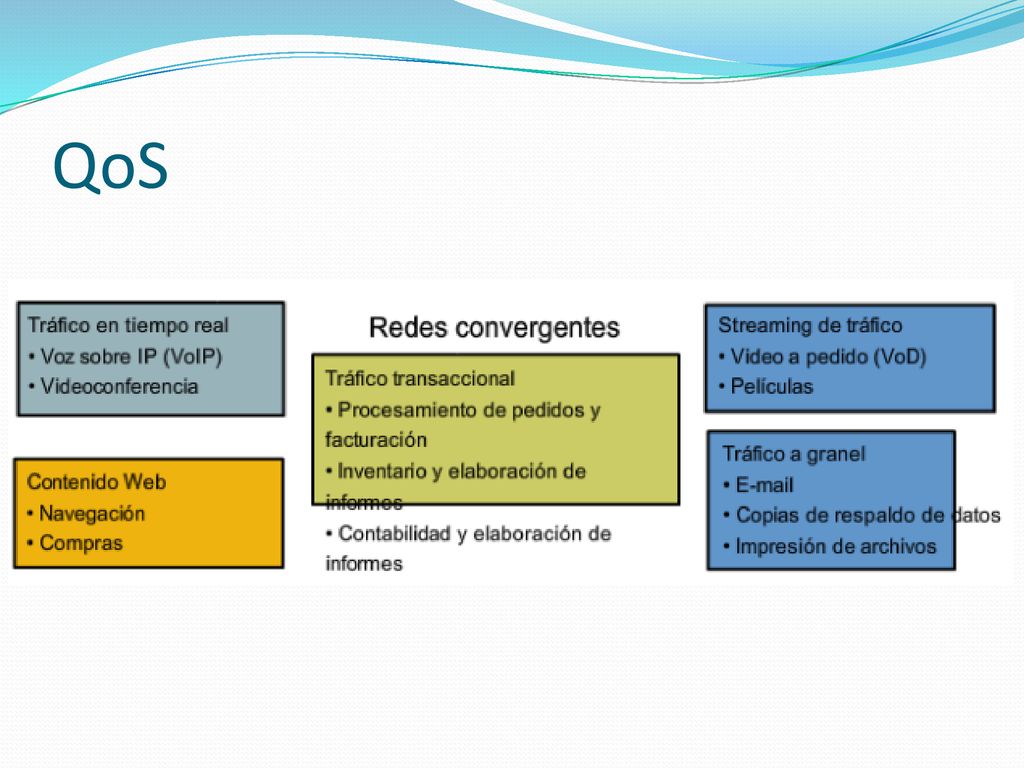

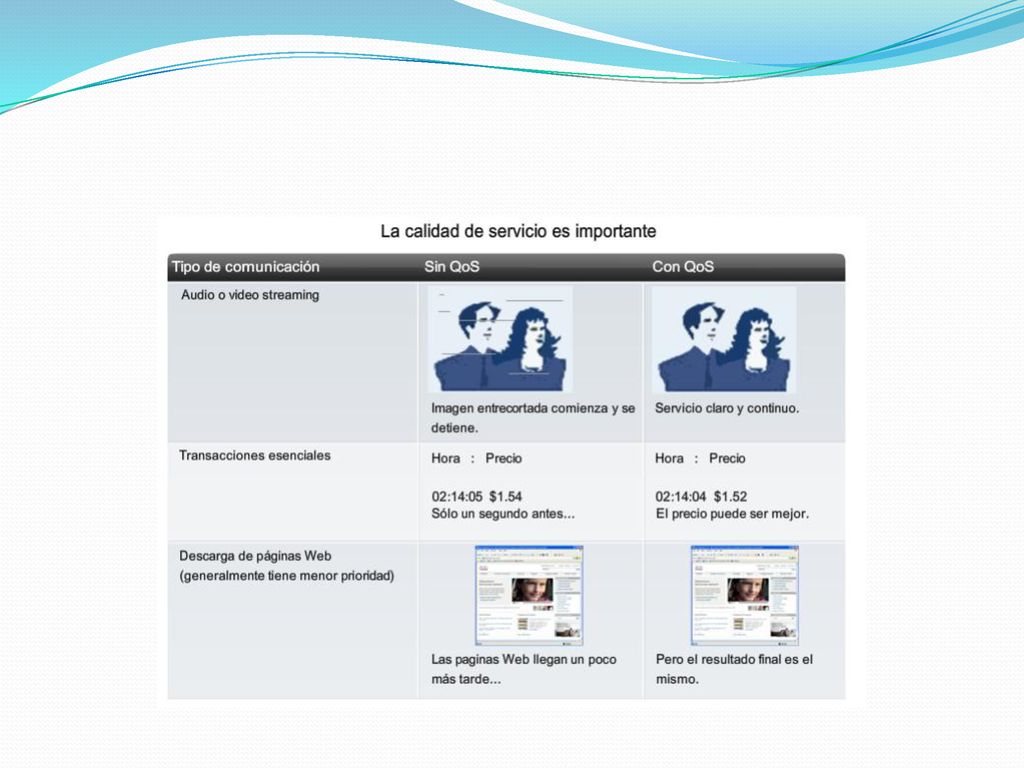

5 QoS

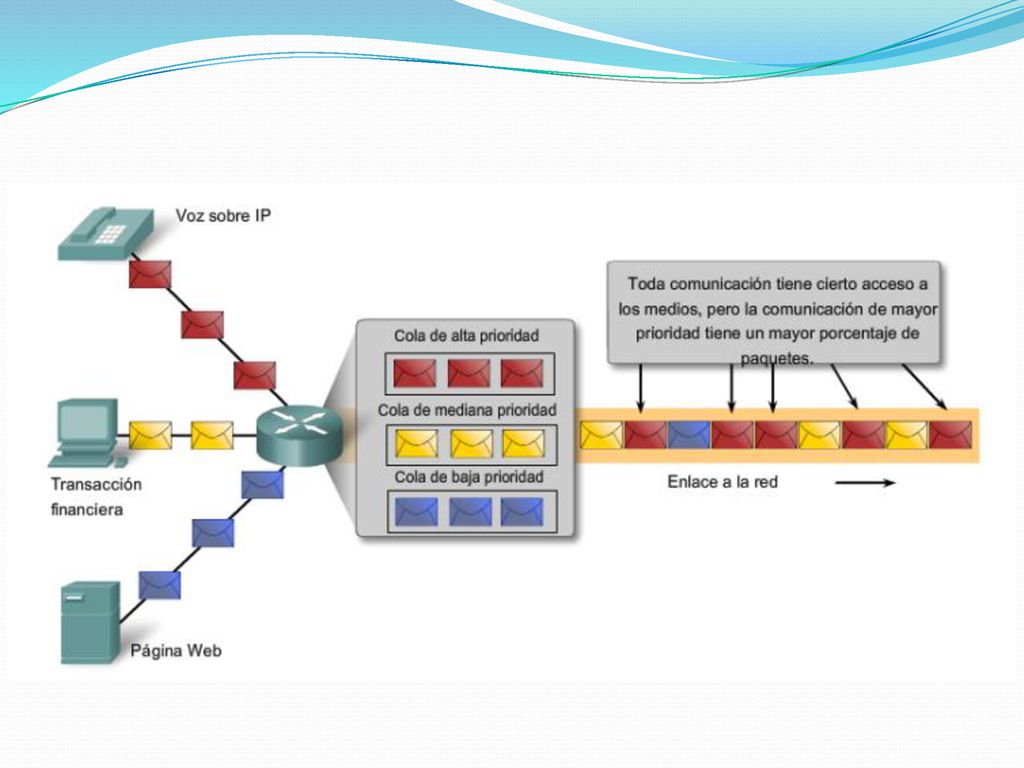

6

7

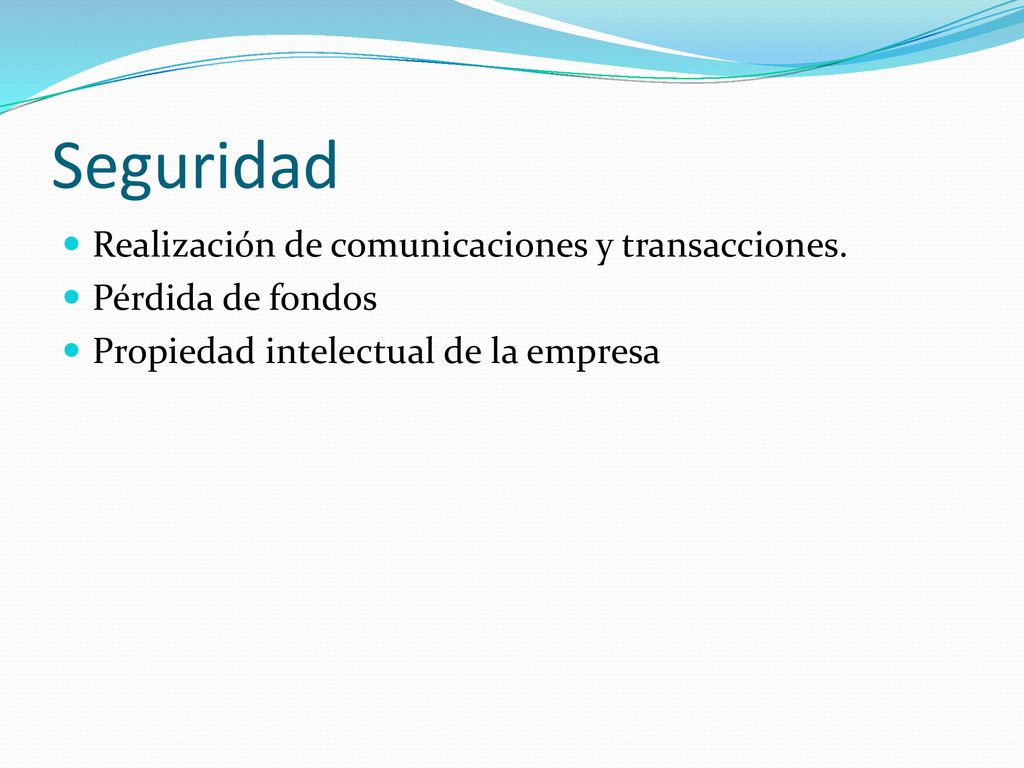

8 Seguridad Realización de comunicaciones y transacciones.
Pérdida de fondos Propiedad intelectual de la empresa

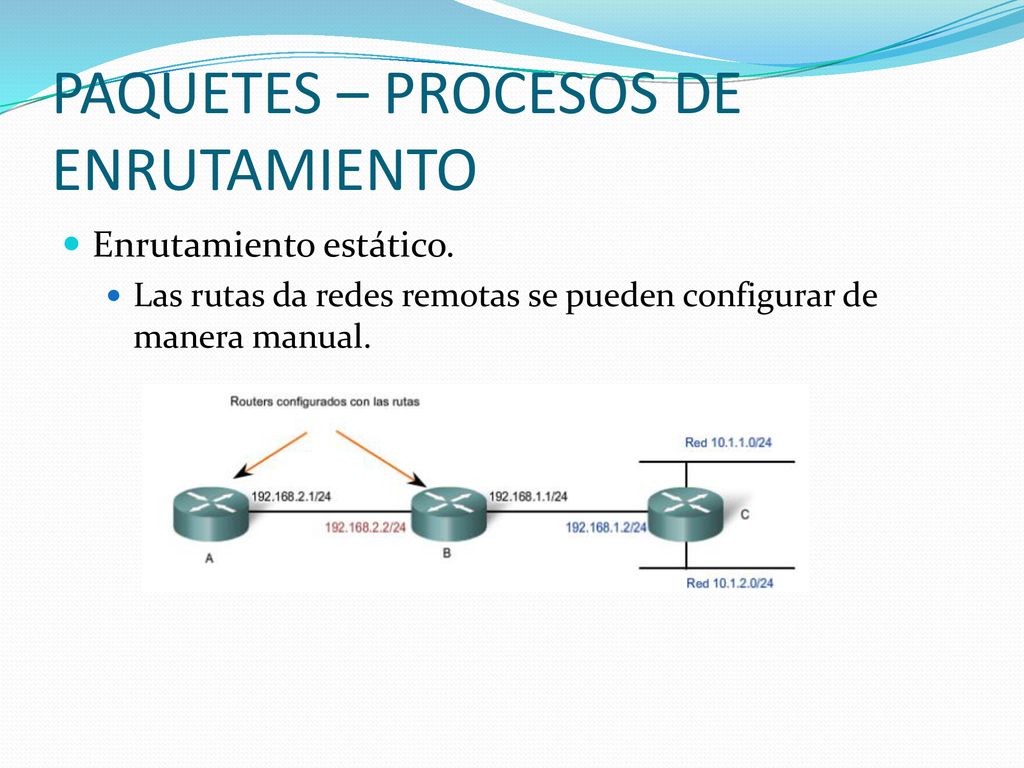

9 PAQUETES – PROCESOS DE ENRUTAMIENTO
Enrutamiento estático. Las rutas da redes remotas se pueden configurar de manera manual.

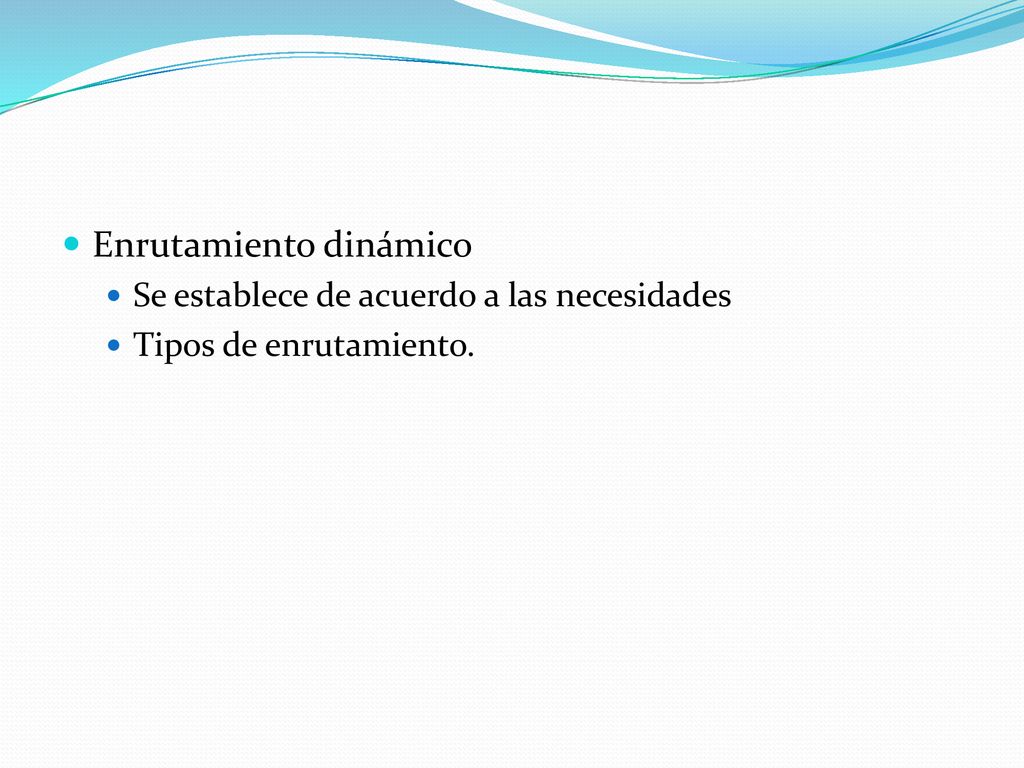

10 Enrutamiento dinámico
Se establece de acuerdo a las necesidades Tipos de enrutamiento.

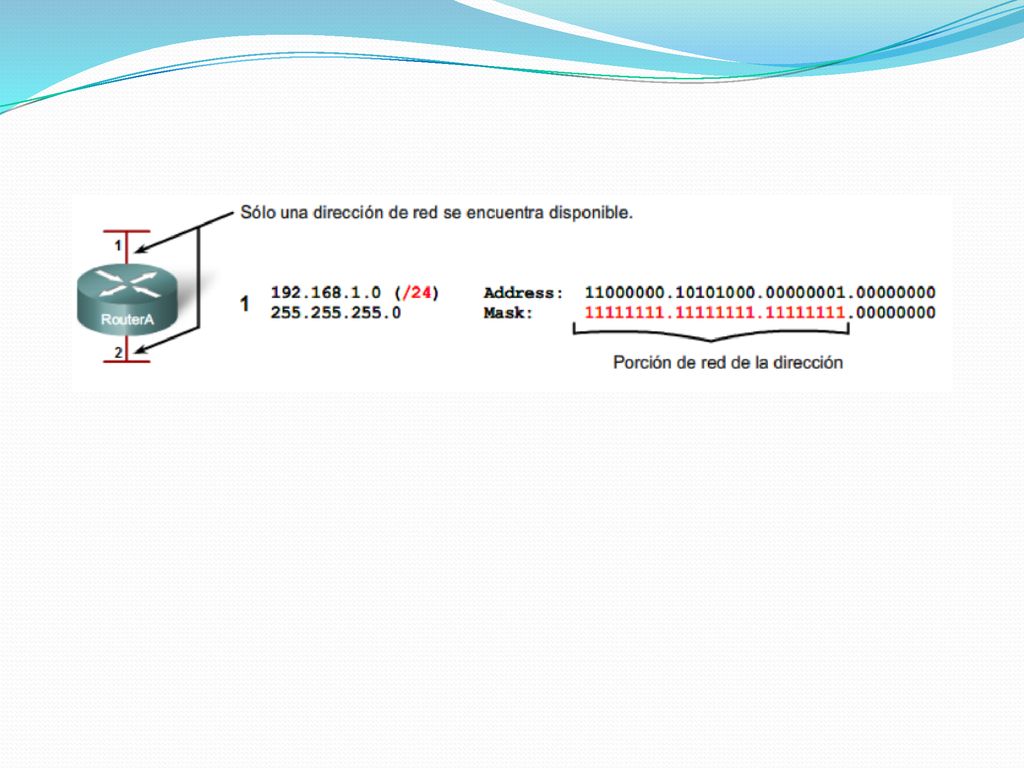

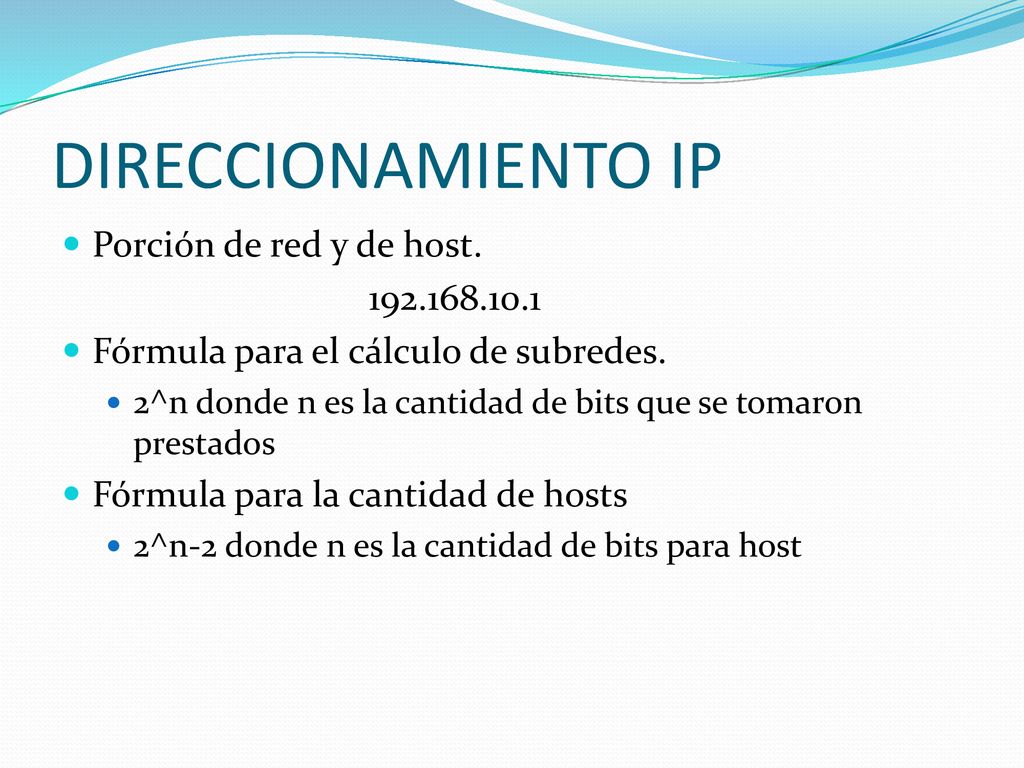

11 DIRECCIONAMIENTO IP Porción de red y de host. 192.168.10.1
Fórmula para el cálculo de subredes. 2^n donde n es la cantidad de bits que se tomaron prestados Fórmula para la cantidad de hosts 2^n-2 donde n es la cantidad de bits para host

12

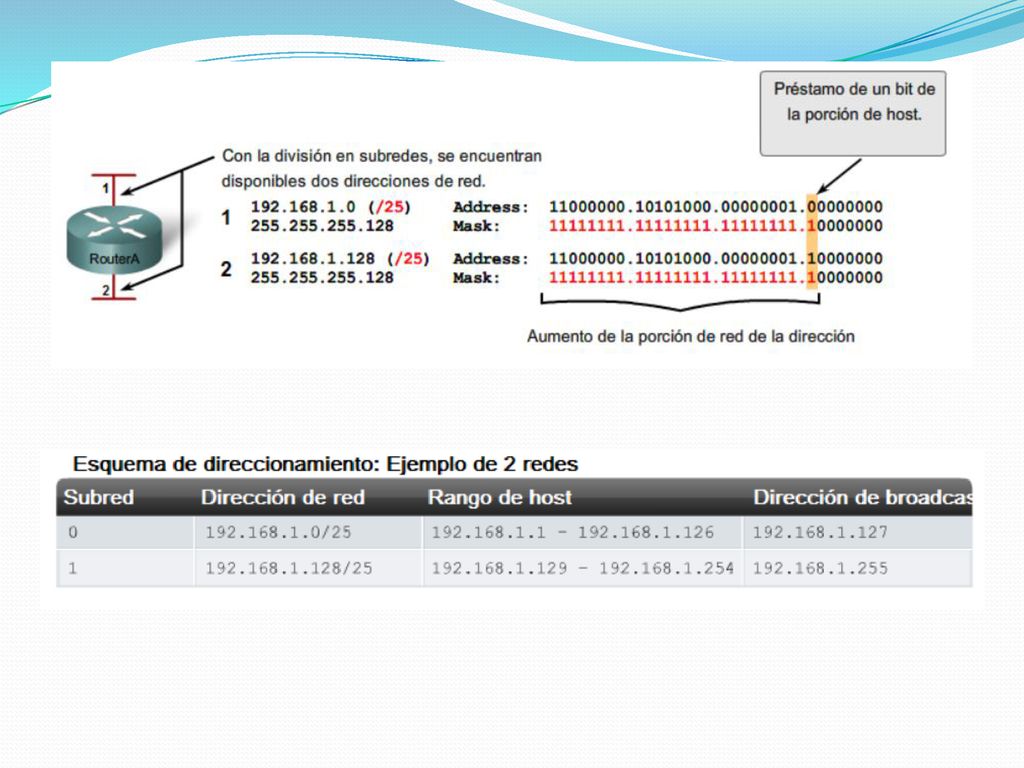

13

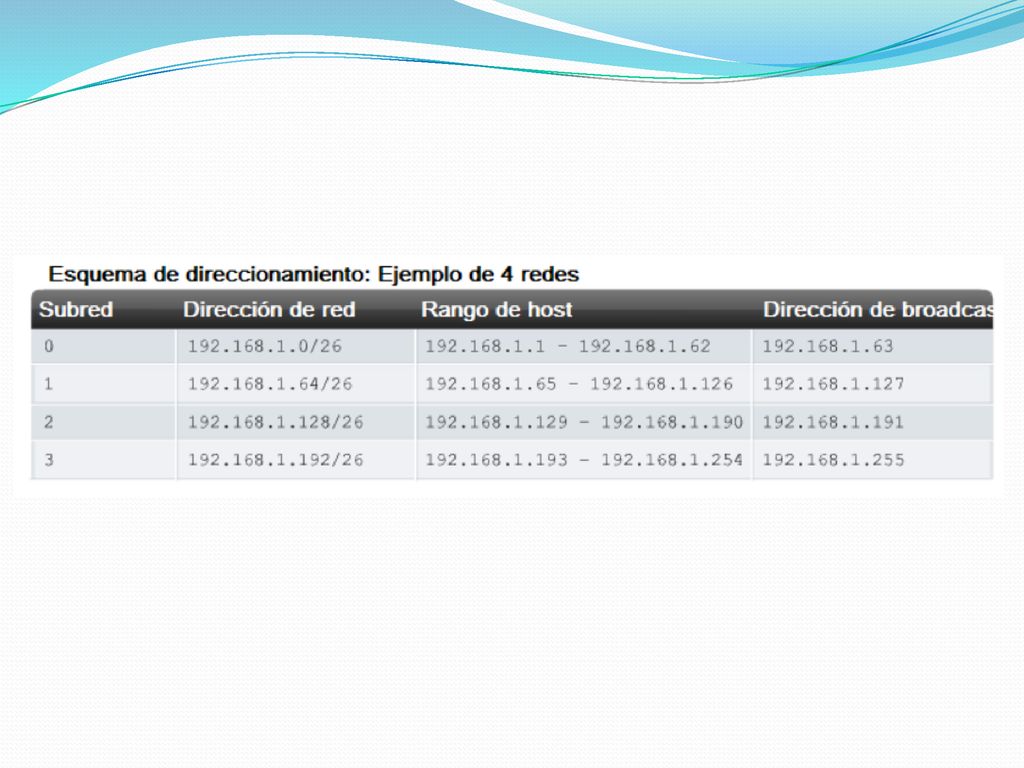

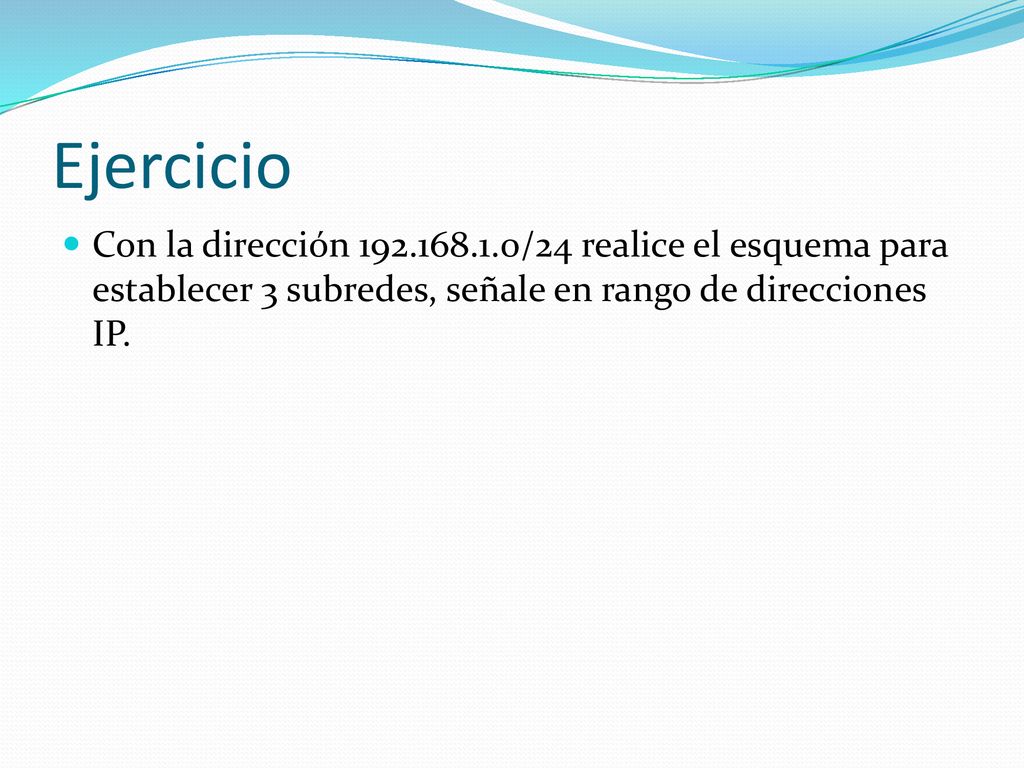

14 Ejercicio Con la dirección /24 realice el esquema para establecer 3 subredes, señale en rango de direcciones IP.

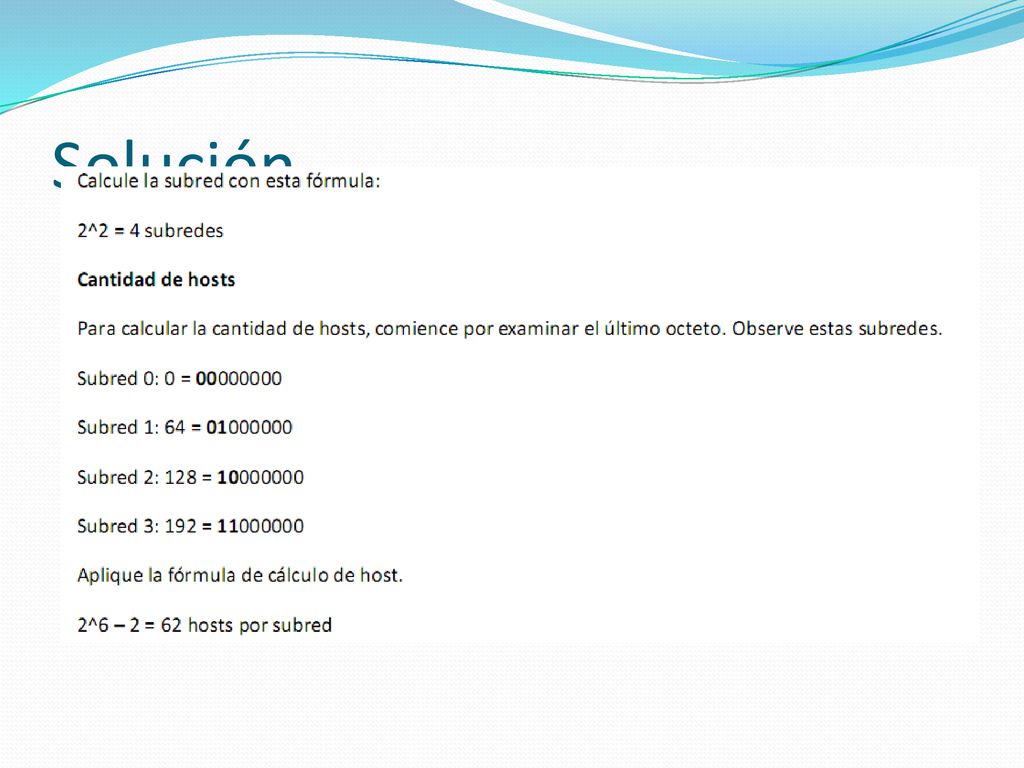

15 Solución

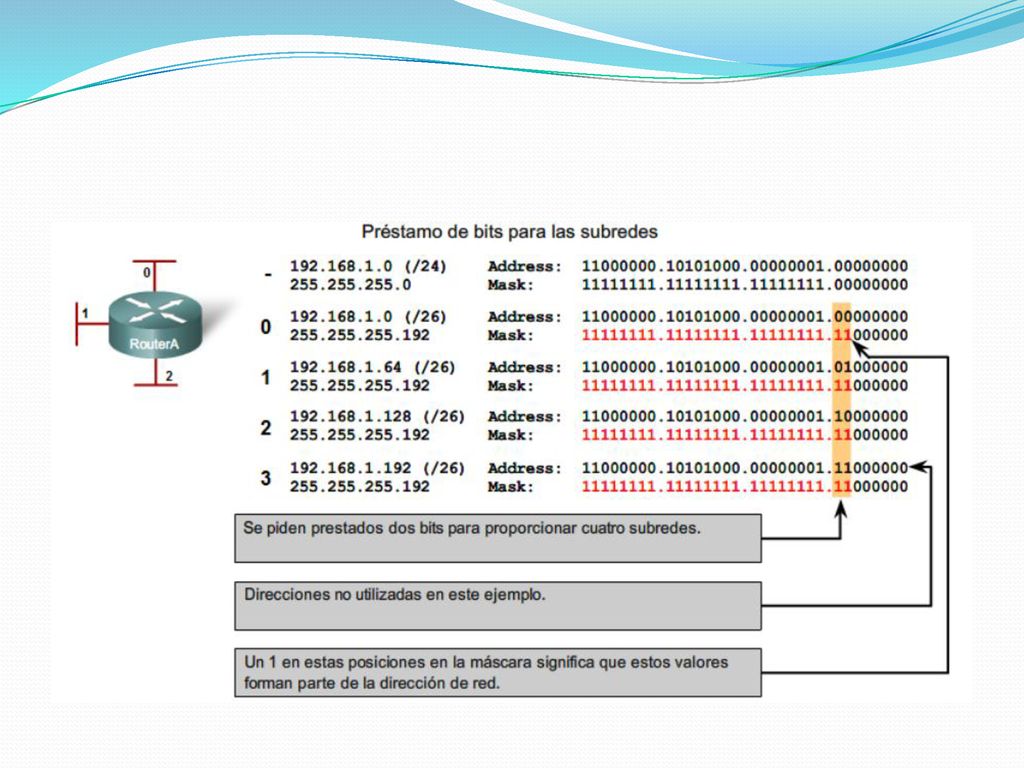

16

17

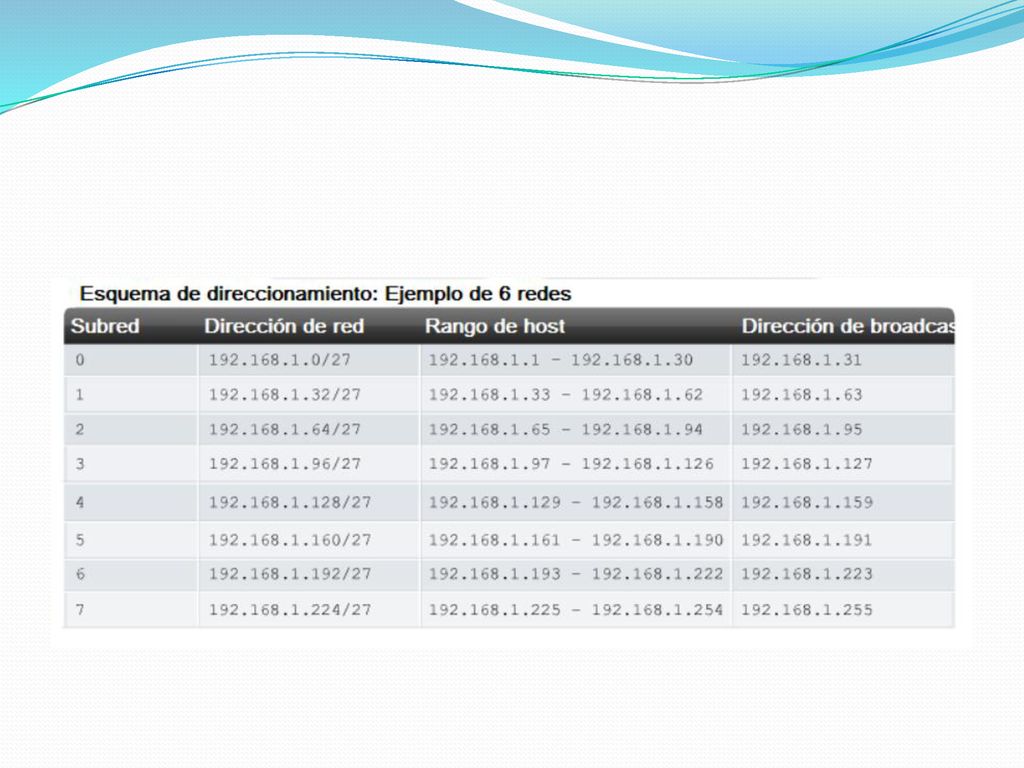

18 Ejercicio Con la dirección /24 realice el esquema para establecer 6 subredes, señale en rango de direcciones IP.

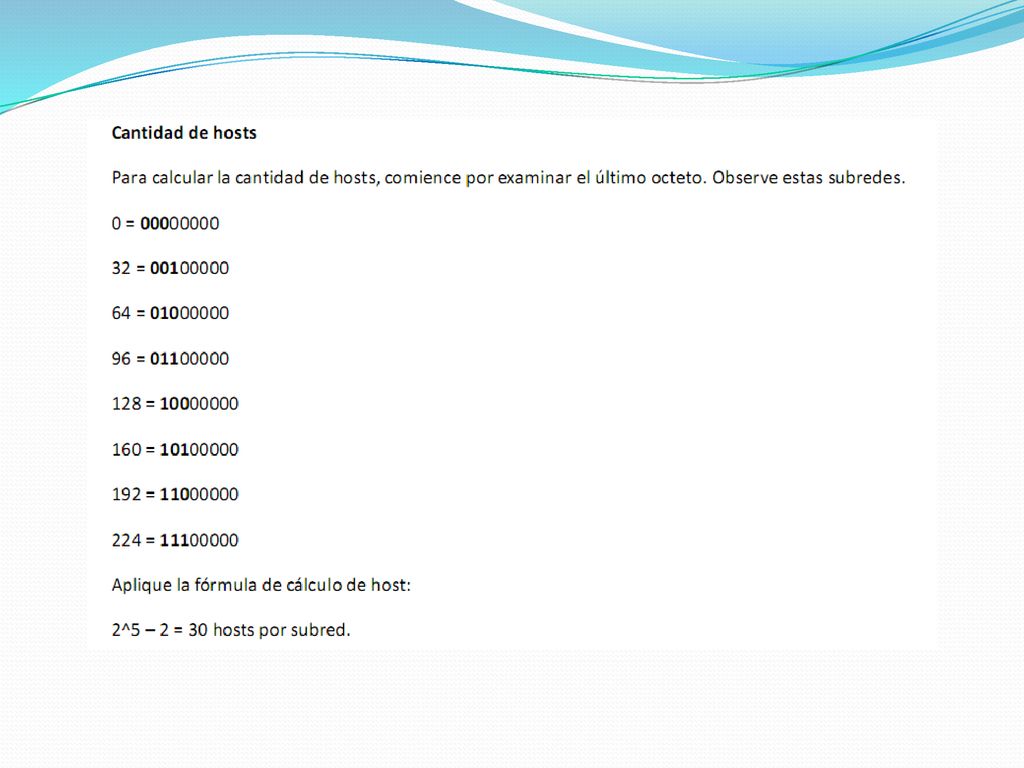

19

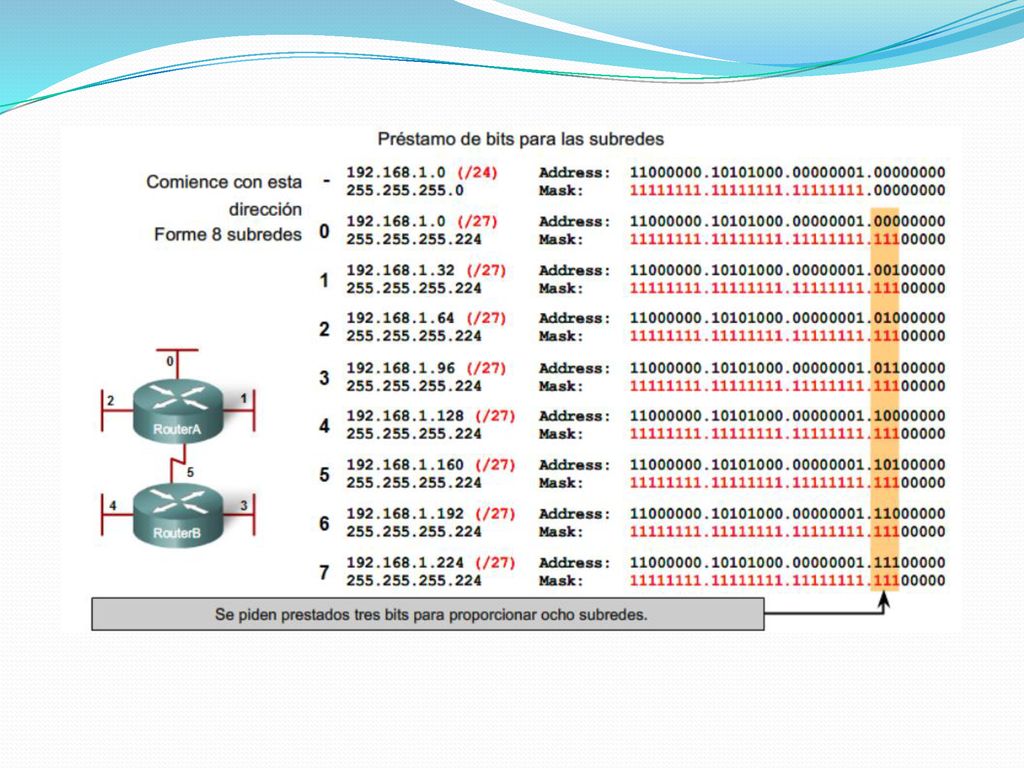

20

21

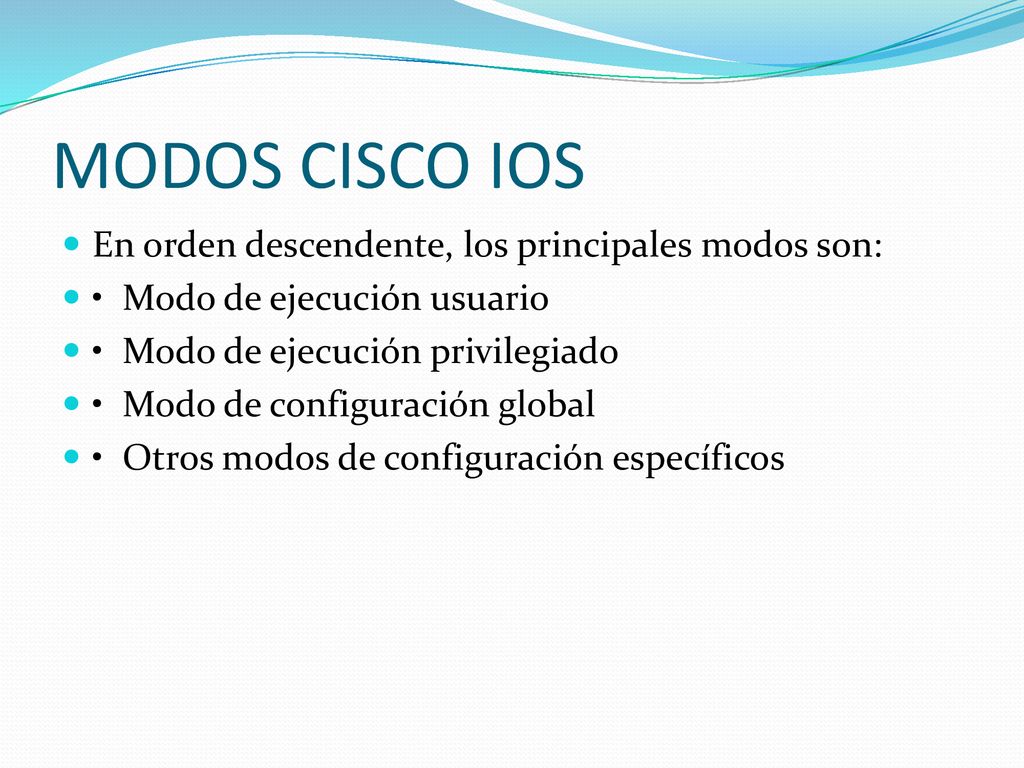

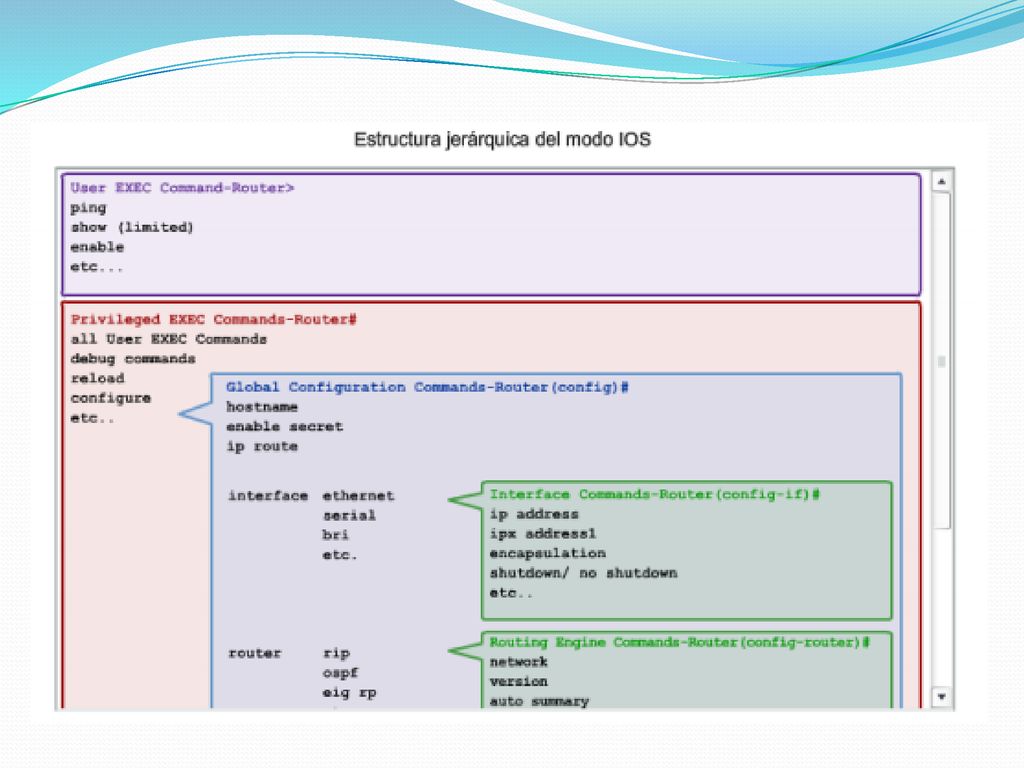

22 MODOS CISCO IOS En orden descendente, los principales modos son:
• Modo de ejecución usuario  • Modo de ejecución privilegiado  • Modo de configuración global  • Otros modos de configuración específicos

23

24

25
