Evaluación del riesgo Geológico aplicado a la estrategia de Diseño de Pit Final basado en Simulación Geoestadística  Gustavo Donoso D. – Julián M. Ortiz.

Presentación del tema: "Evaluación del riesgo Geológico aplicado a la estrategia de Diseño de Pit Final basado en Simulación Geoestadística  Gustavo Donoso D. – Julián M. Ortiz."— Transcripción de la presentación:

1 Evaluación del riesgo Geológico aplicado a la estrategia de Diseño de Pit Final basado en Simulación Geoestadística  Gustavo Donoso D. – Julián M. Ortiz DEPARTAMENTO INGENIERÍA DE MINAS UNIVERSIDAD DE CHILE Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010

2 Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010

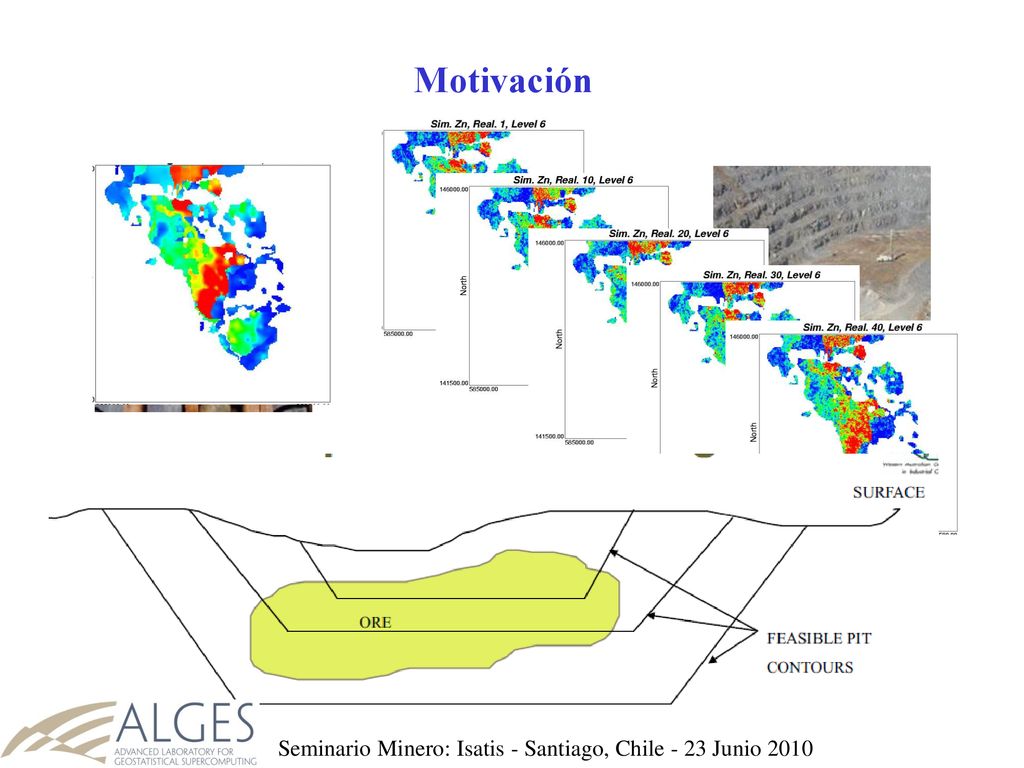

Motivación ? Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010

3 Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010
Motivación (2) Probabilidad 1.00 0.75 0.50 0.25 Reservas para simulación 1 Reservas para simulación 2 Reservas para simulación 3 Reservas para simulación 4 Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010

4 Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010
Objetivos Objetivos Generales Investigar la aplicabilidad de un método utilizando mapas de probabilidad que ayuden al planificador a tomar mejores decisiones. Alcances Los datos para la construcción de simulaciones para un yacimiento de cobre, corresponden a información de sondajes obtenidos de CODELCO división Andina Rajo Sur-Sur. El algoritmo para la construcción de simulaciones es Gaussiano secuencial. Fueron construidas 25 realizaciones. El Software para la estimación de recursos y la construcciones de las simulaciones fue ISATIS Geovariances El Software para la determinación de reservas para cada una de las realizaciones en forma independiente fue Whittle 4.2 -GEMCOM Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010

5 DETERMINACIÓN DE RESERVAS CONSTRUCCIÓN MAPAS DE PROBABILIDAD
Metodología MODELO DE RECURSOS Estudio exploratorio de los datos Estudio variográfico Validación cruzada para plan de Kriging Construcción de un modelo de recursos utilizando Kriging Simple y Kriging Ordinario.  Construcción de 25 realizaciones utilizando el algoritmo Gaussiano Secuencial. DETERMINACIÓN DE RESERVAS Escoger una realización Correr Whittle y determinar los bloques que hacen parte del modelo de recursos CONSTRUCCIÓN MAPAS DE PROBABILIDAD Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010

6 Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010

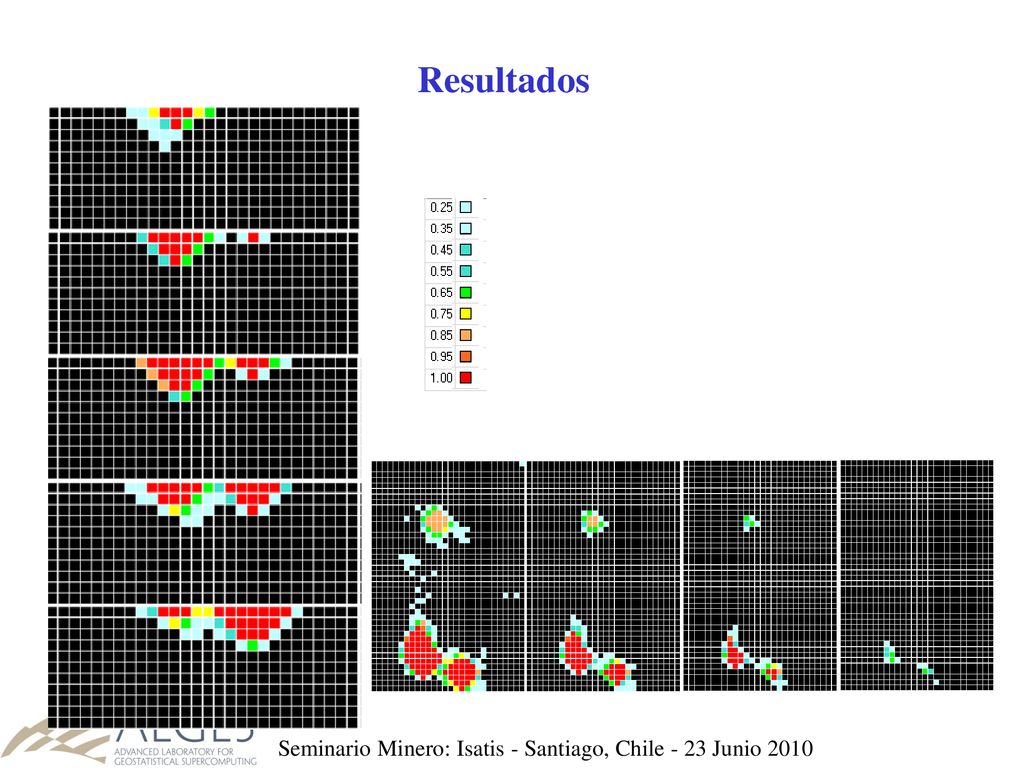

Resultados Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010

7 Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010

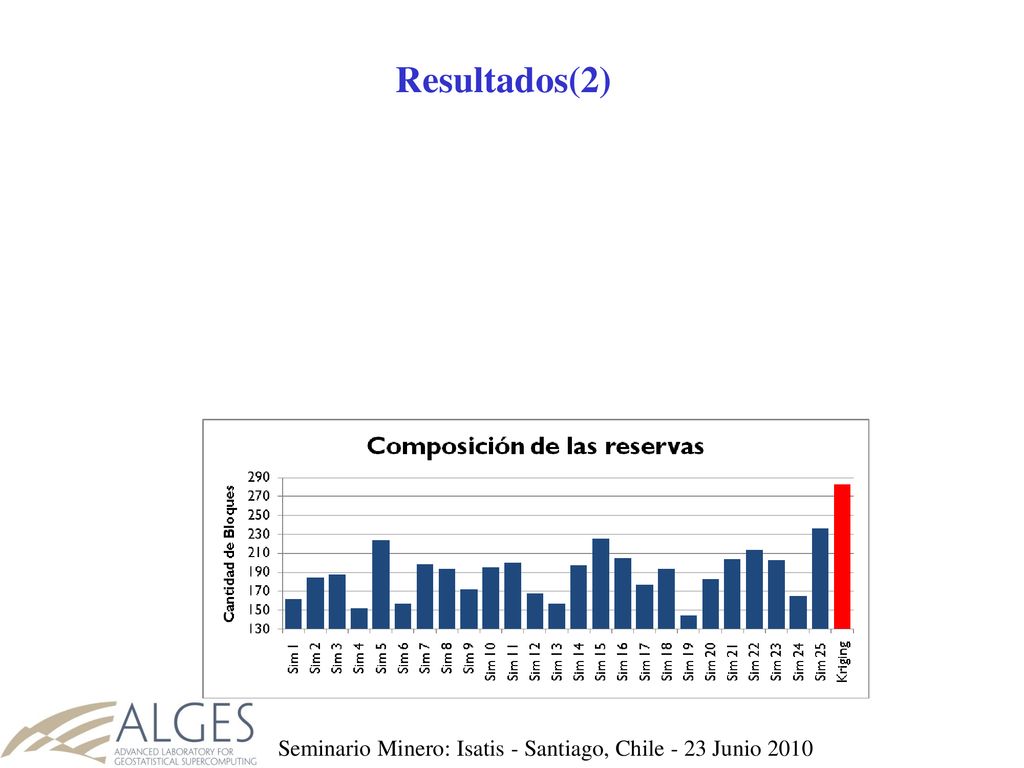

Resultados(2) Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010

8 Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010

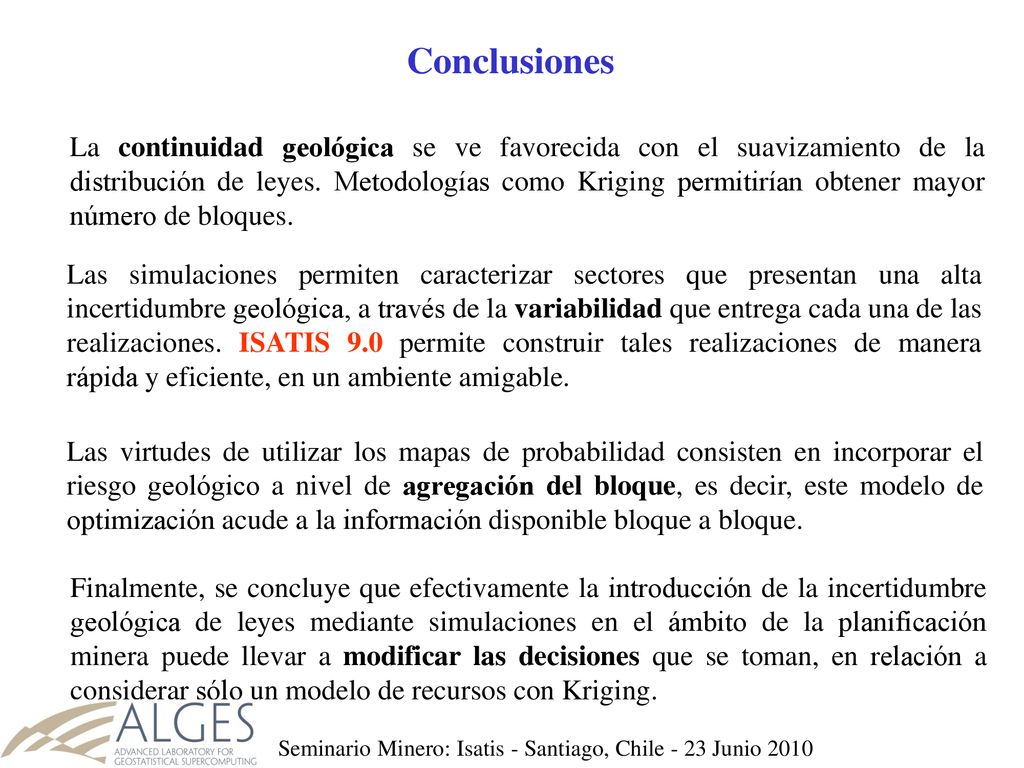

Conclusiones La continuidad geológica se ve favorecida con el suavizamiento de la distribución de leyes. Metodologías como Kriging permitirían obtener mayor número de bloques. Las simulaciones permiten caracterizar sectores que presentan una alta incertidumbre geológica, a través de la variabilidad que entrega cada una de las realizaciones. ISATIS 9.0 permite construir tales realizaciones de manera rápida y eficiente, en un ambiente amigable. Las virtudes de utilizar los mapas de probabilidad consisten en incorporar el riesgo geológico a nivel de agregación del bloque, es decir, este modelo de optimización acude a la información disponible bloque a bloque. Finalmente, se concluye que efectivamente la introducción de la incertidumbre geológica de leyes mediante simulaciones en el ámbito de la planificación minera puede llevar a modificar las decisiones que se toman, en relación a considerar sólo un modelo de recursos con Kriging. Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010

9 Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010
Evaluación del riesgo Geológico aplicado a la estrategia de Diseño de Pit Final basado en simulación Geoestadística  FIN Seminario Minero: Isatis - Santiago, Chile - 23 Junio 2010
