1 Control y Desconexión de Energía

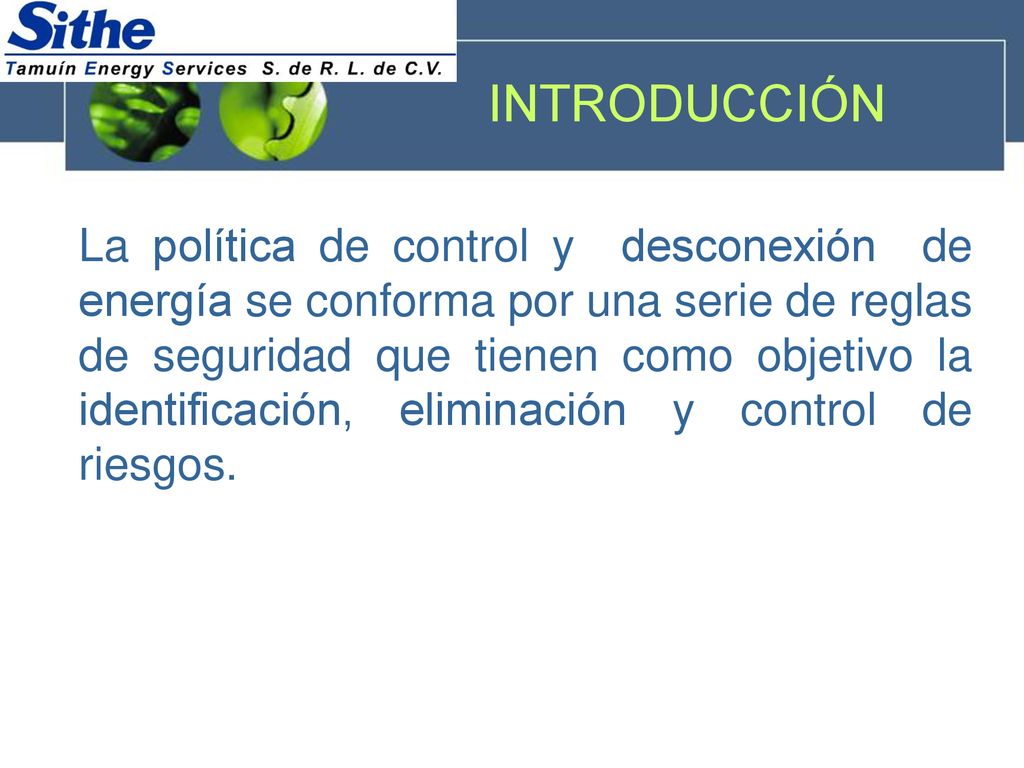

2 INTRODUCCIÓN La política de control y desconexión de energía se conforma por una serie de reglas de seguridad que tienen como objetivo la identificación, eliminación y control de riesgos.

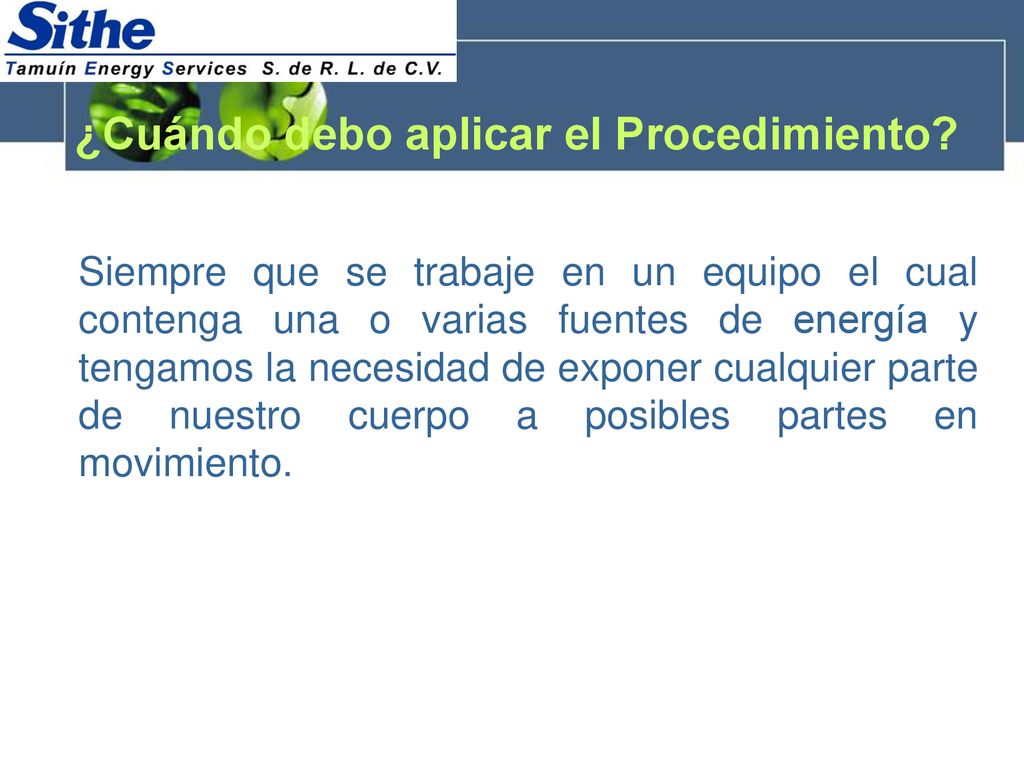

3 ¿Cuándo debo aplicar el Procedimiento?
Siempre que se trabaje en un equipo el cual contenga una o varias fuentes de energía y tengamos la necesidad de exponer cualquier parte de nuestro cuerpo a posibles partes en movimiento.

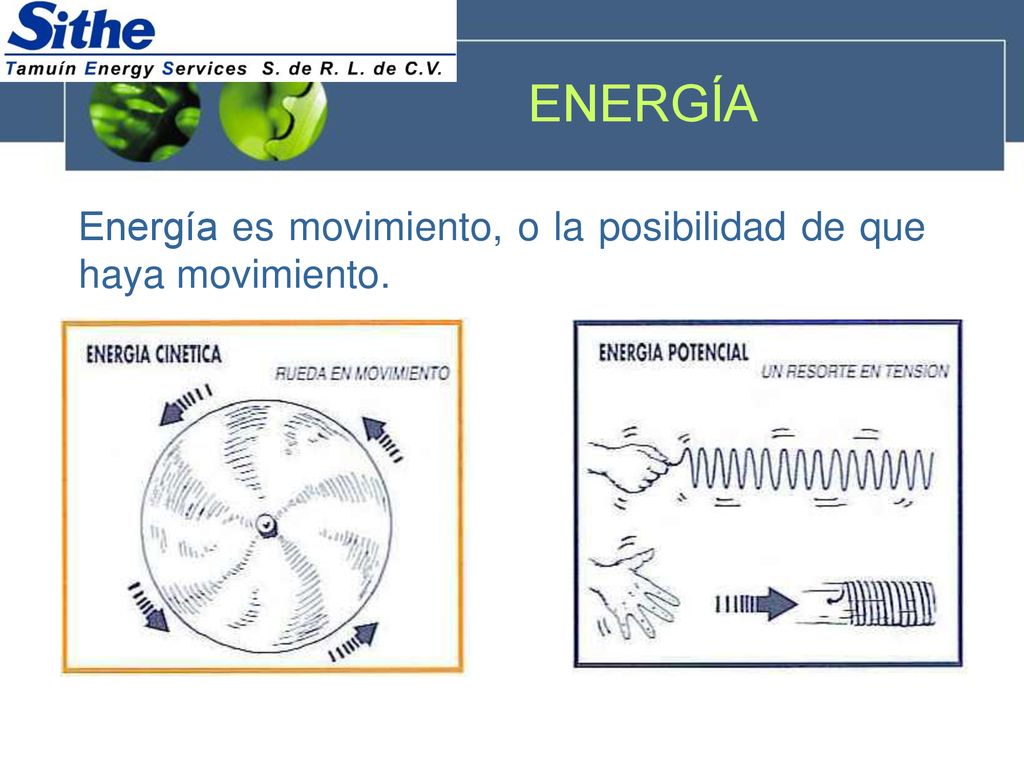

4 ENERGÍA Energía es movimiento, o la posibilidad de que haya movimiento.

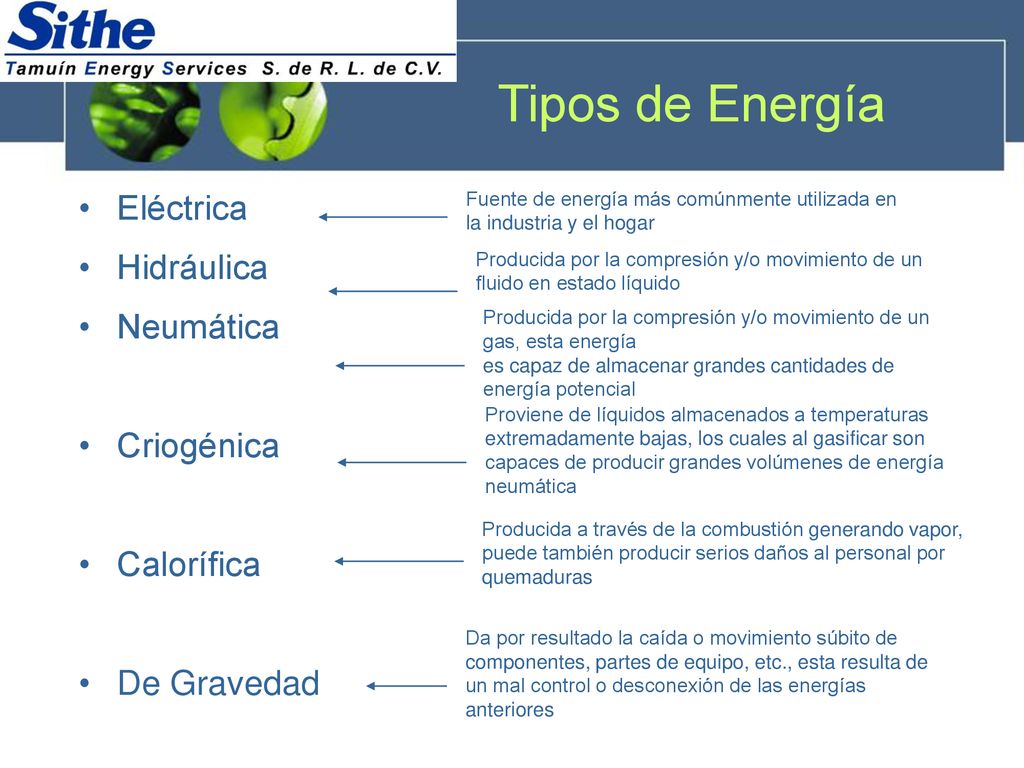

5 Tipos de Energía Eléctrica Hidráulica Neumática Criogénica Calorífica
De Gravedad Fuente de energía más comúnmente utilizada en la industria y el hogar Producida por la compresión y/o movimiento de un fluido en estado líquido Producida por la compresión y/o movimiento de un gas, esta energía es capaz de almacenar grandes cantidades de energía potencial Proviene de líquidos almacenados a temperaturas extremadamente bajas, los cuales al gasificar son capaces de producir grandes volúmenes de energía neumática Producida a través de la combustión generando vapor, puede también producir serios daños al personal por quemaduras Da por resultado la caída o movimiento súbito de componentes, partes de equipo, etc., esta resulta de un mal control o desconexión de las energías anteriores

6 Círculo de Seguridad

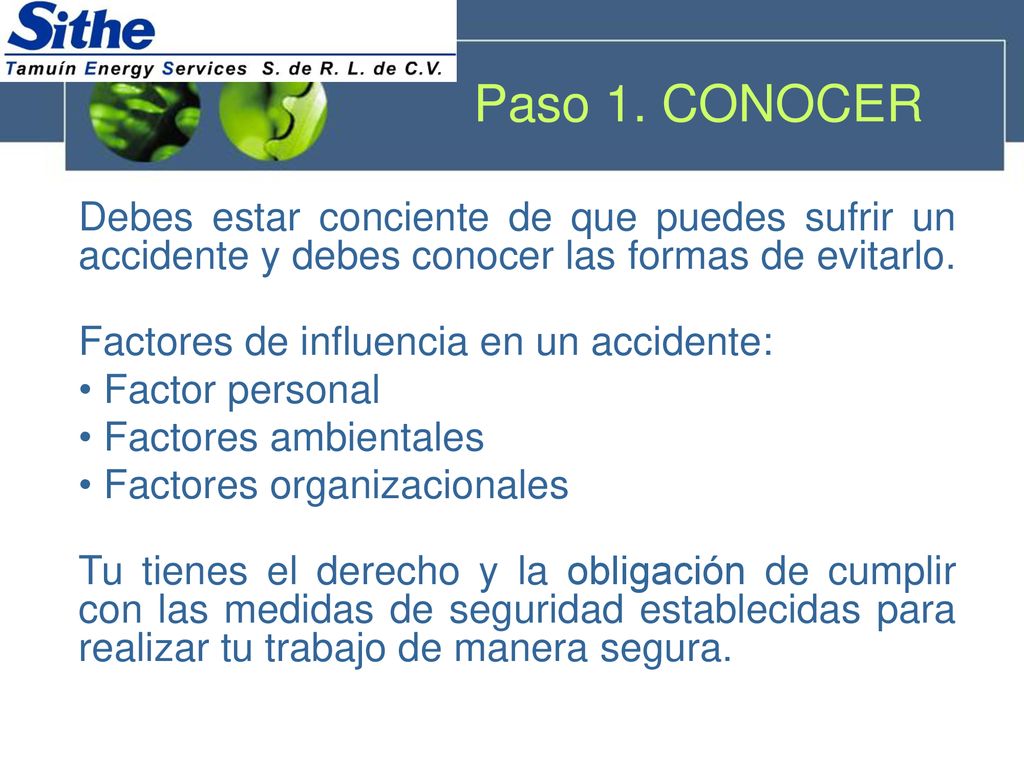

7 Paso 1. CONOCER Debes estar conciente de que puedes sufrir un accidente y debes conocer las formas de evitarlo. Factores de influencia en un accidente: Factor personal Factores ambientales Factores organizacionales Tu tienes el derecho y la obligación de cumplir con las medidas de seguridad establecidas para realizar tu trabajo de manera segura.

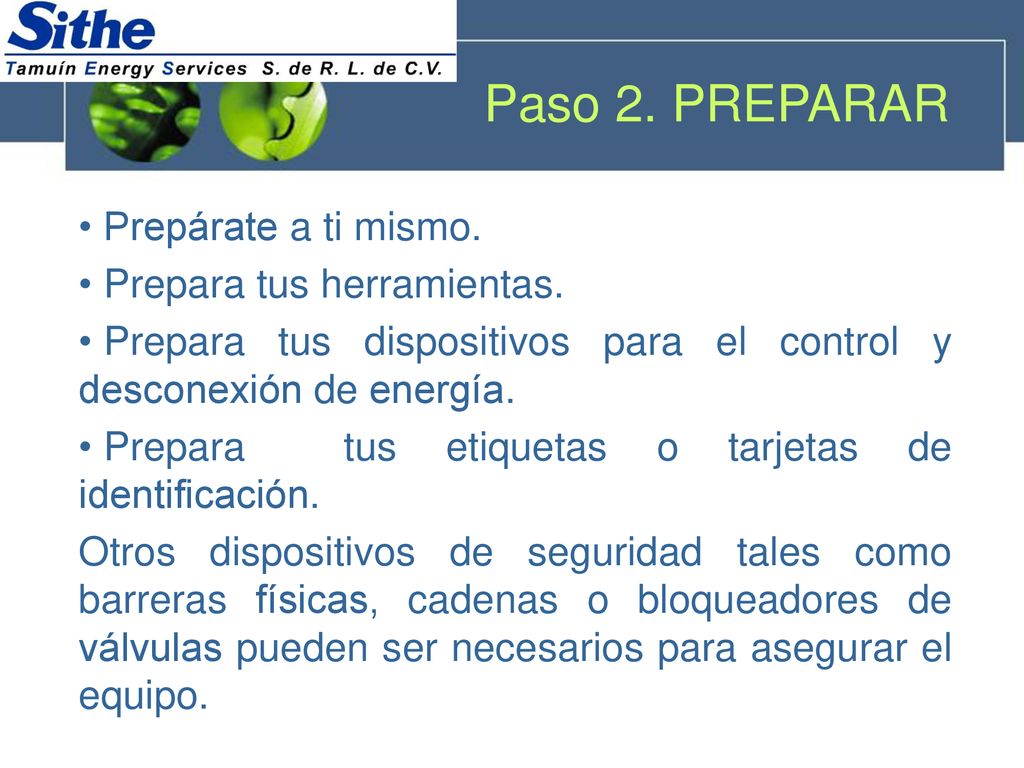

8 Paso 2. PREPARAR Prepárate a ti mismo. Prepara tus herramientas.
Prepara tus dispositivos para el control y desconexión de energía. Prepara tus etiquetas o tarjetas de identificación. Otros dispositivos de seguridad tales como barreras físicas, cadenas o bloqueadores de válvulas pueden ser necesarios para asegurar el equipo.

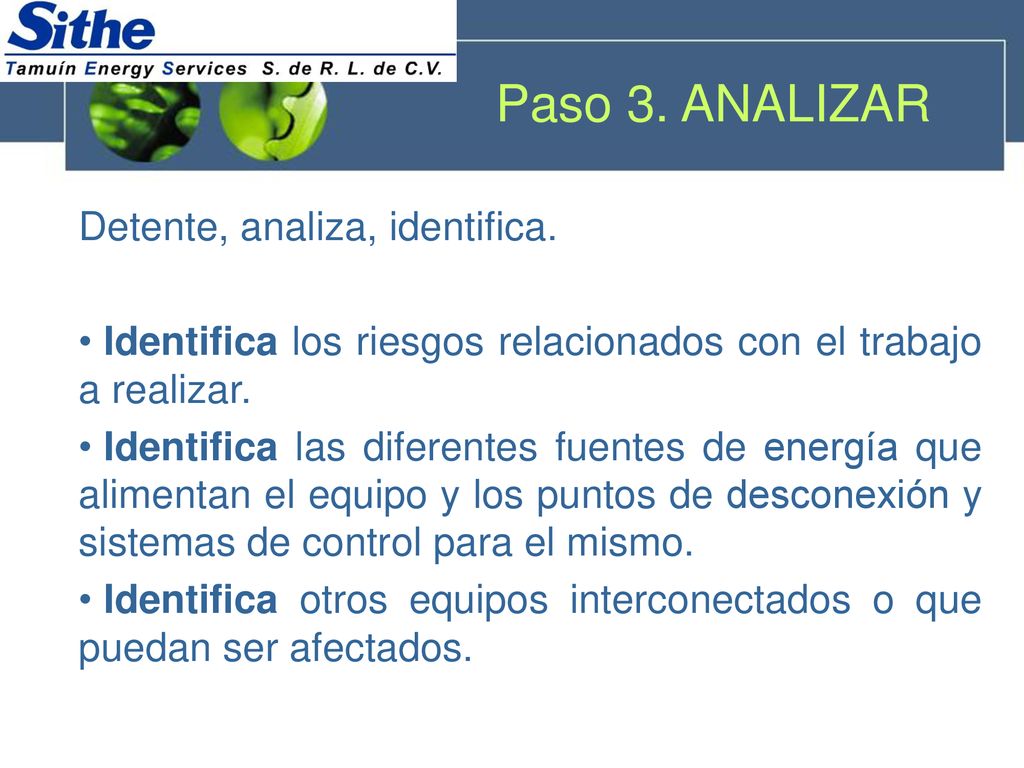

9 Paso 3. ANALIZAR Detente, analiza, identifica.
Identifica los riesgos relacionados con el trabajo a realizar. Identifica las diferentes fuentes de energía que alimentan el equipo y los puntos de desconexión y sistemas de control para el mismo. Identifica otros equipos interconectados o que puedan ser afectados.

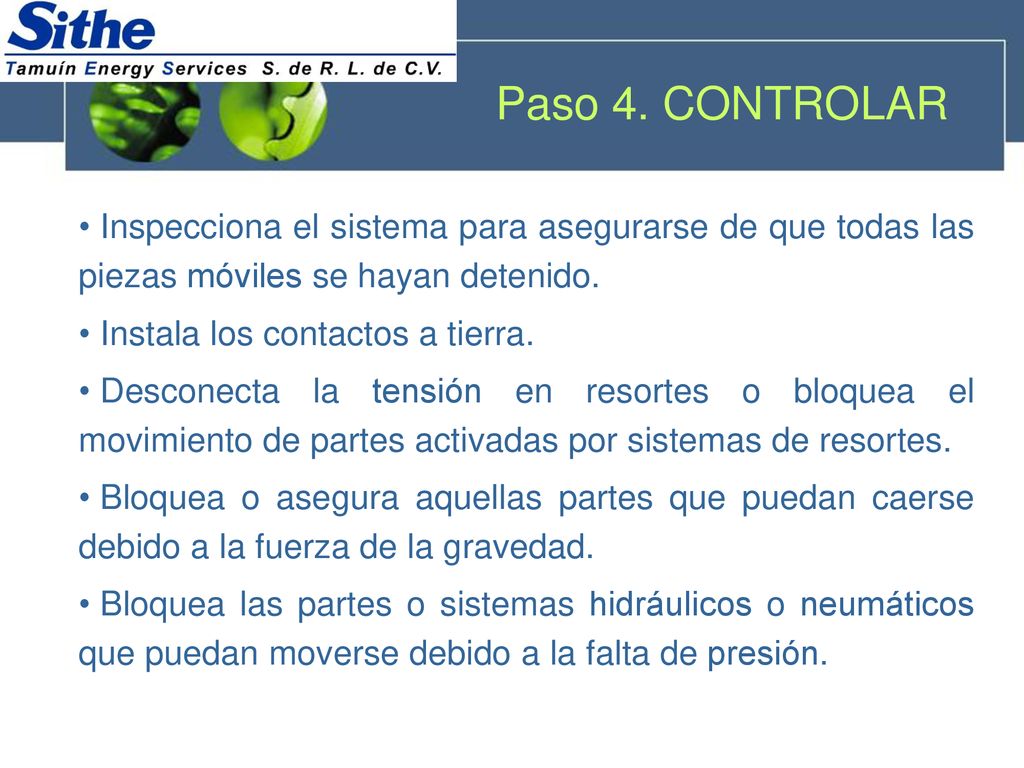

10 Paso 4. CONTROLAR Inspecciona el sistema para asegurarse de que todas las piezas móviles se hayan detenido. Instala los contactos a tierra. Desconecta la tensión en resortes o bloquea el movimiento de partes activadas por sistemas de resortes. Bloquea o asegura aquellas partes que puedan caerse debido a la fuerza de la gravedad. Bloquea las partes o sistemas hidráulicos o neumáticos que puedan moverse debido a la falta de presión.

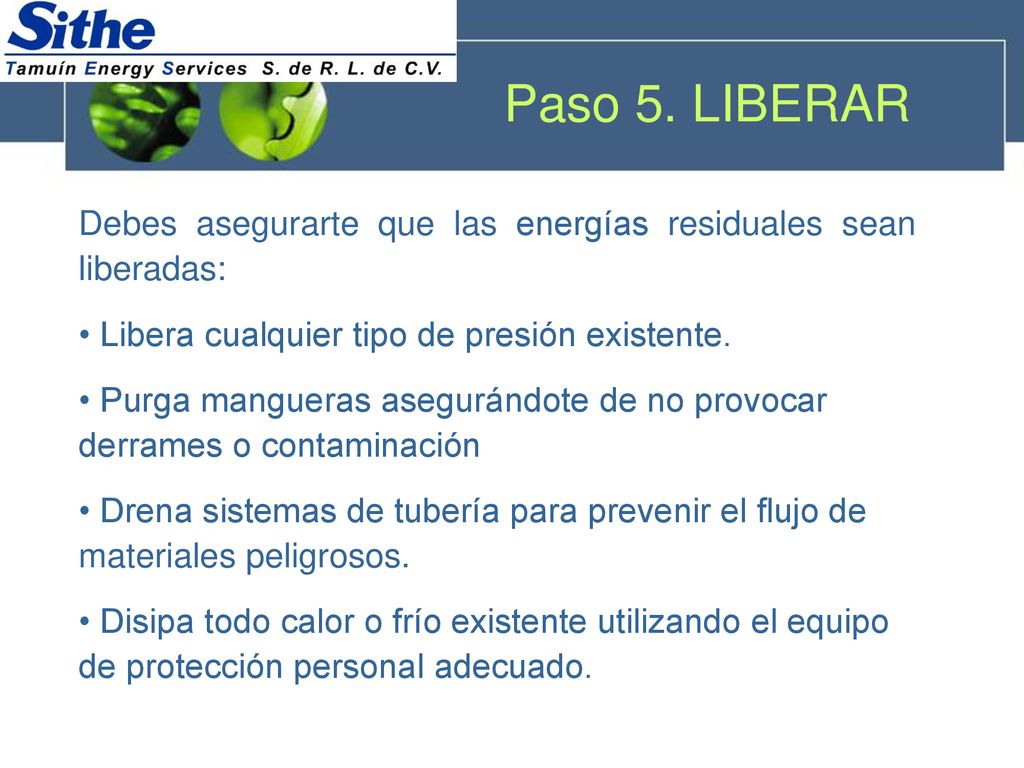

11 Paso 5. LIBERAR Debes asegurarte que las energías residuales sean liberadas: Libera cualquier tipo de presión existente. Purga mangueras asegurándote de no provocar derrames o contaminación Drena sistemas de tubería para prevenir el flujo de materiales peligrosos. Disipa todo calor o frío existente utilizando el equipo de protección personal adecuado.

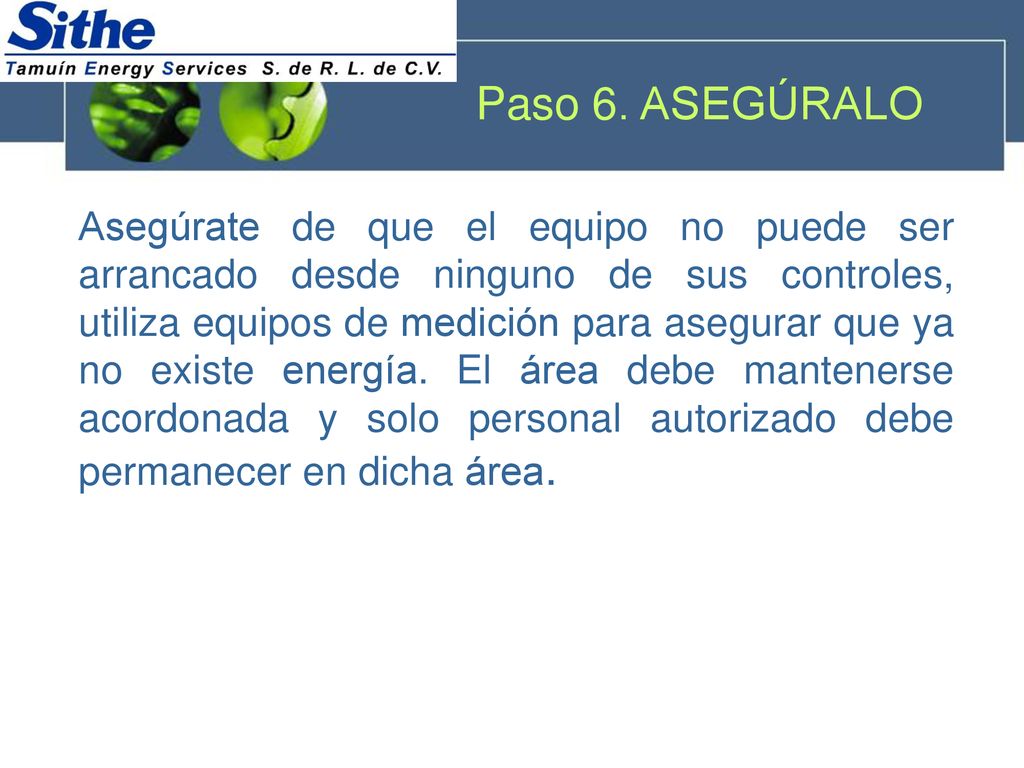

12 Paso 6. ASEGÚRALO Asegúrate de que el equipo no puede ser arrancado desde ninguno de sus controles, utiliza equipos de medición para asegurar que ya no existe energía. El área debe mantenerse acordonada y solo personal autorizado debe permanecer en dicha área.

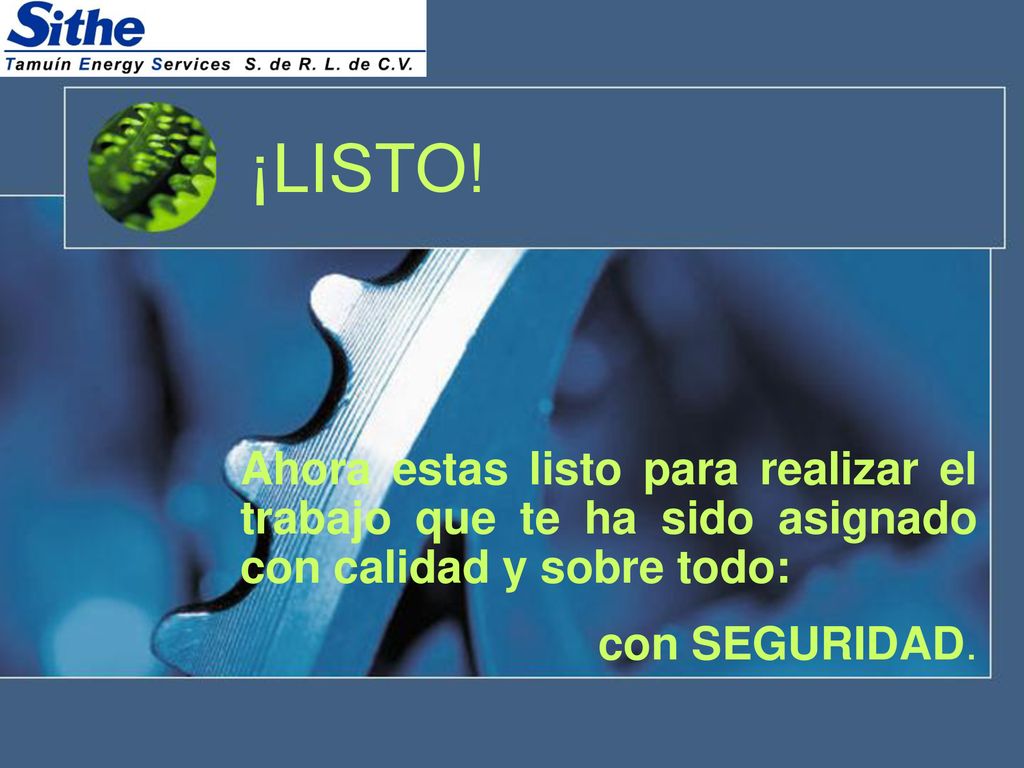

13 ¡LISTO! Ahora estas listo para realizar el trabajo que te ha sido asignado con calidad y sobre todo: con SEGURIDAD.

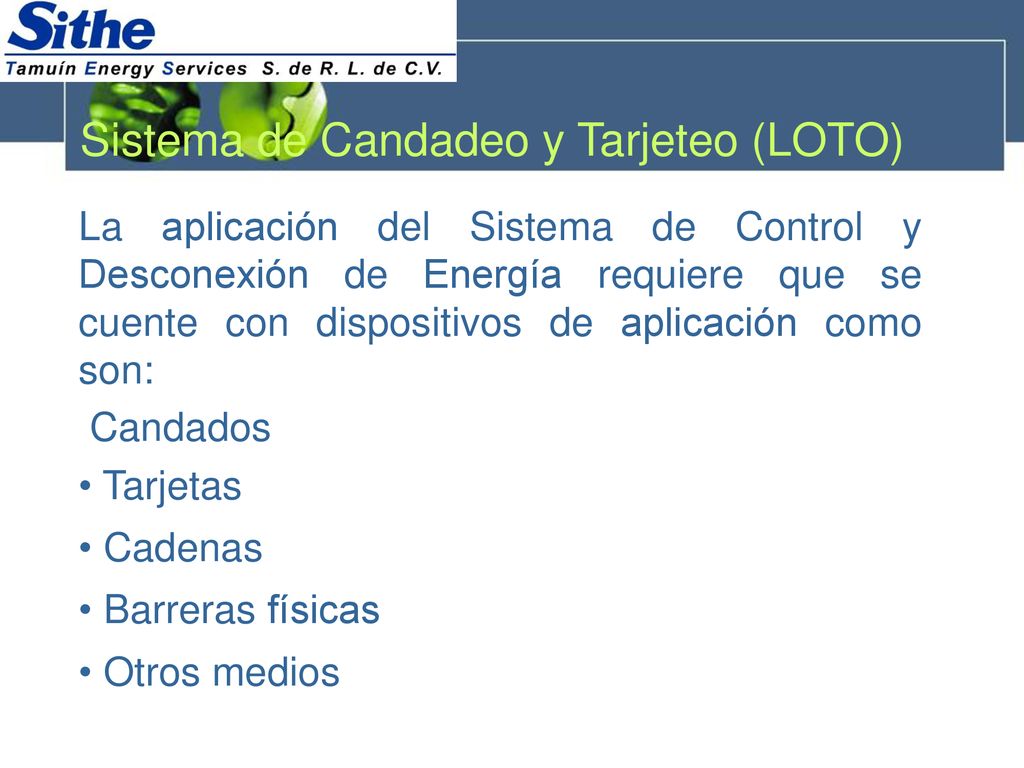

14 Sistema de Candadeo y Tarjeteo (LOTO)
La aplicación del Sistema de Control y Desconexión de Energía requiere que se cuente con dispositivos de aplicación como son: Candados Tarjetas Cadenas Barreras físicas Otros medios

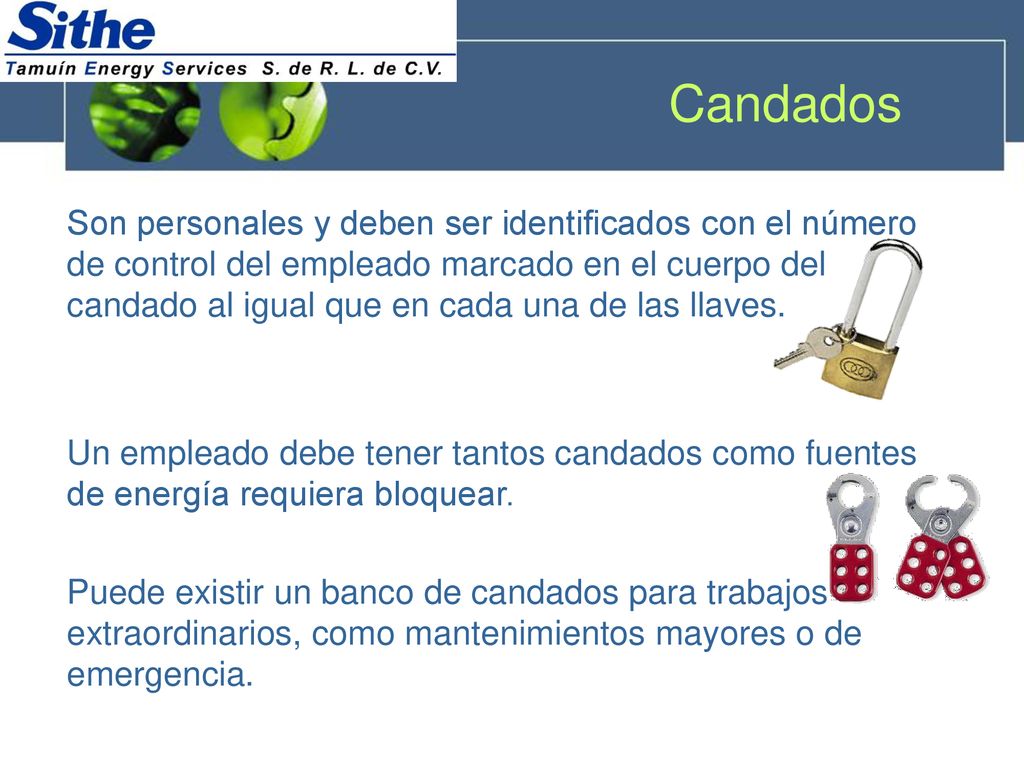

15 Candados Son personales y deben ser identificados con el número de control del empleado marcado en el cuerpo del candado al igual que en cada una de las llaves. Un empleado debe tener tantos candados como fuentes de energía requiera bloquear. Puede existir un banco de candados para trabajos extraordinarios, como mantenimientos mayores o de emergencia.

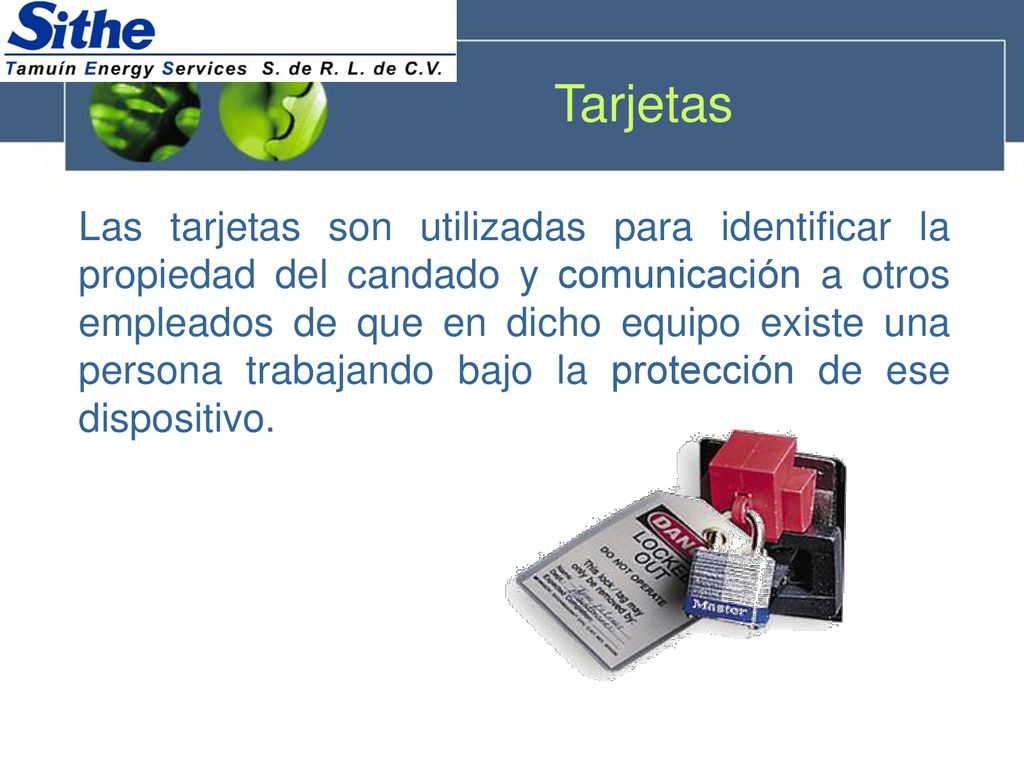

16 Tarjetas Las tarjetas son utilizadas para identificar la propiedad del candado y comunicación a otros empleados de que en dicho equipo existe una persona trabajando bajo la protección de ese dispositivo.

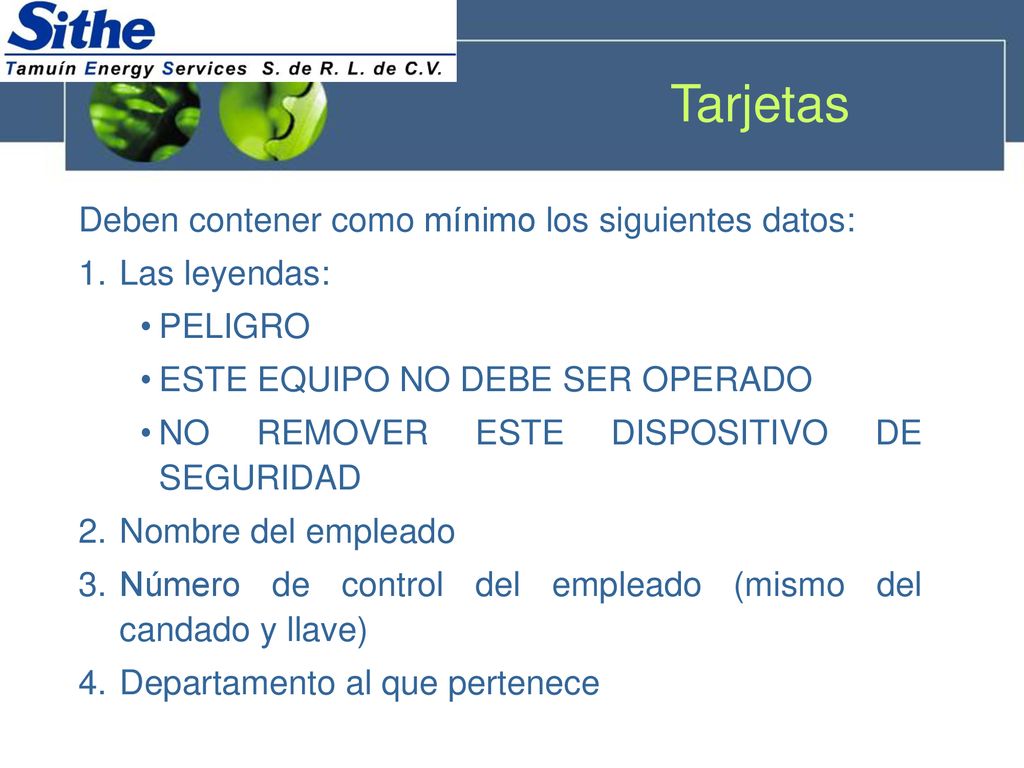

17 Tarjetas Deben contener como mínimo los siguientes datos:
Las leyendas: PELIGRO ESTE EQUIPO NO DEBE SER OPERADO NO REMOVER ESTE DISPOSITIVO DE SEGURIDAD Nombre del empleado Número de control del empleado (mismo del candado y llave) Departamento al que pertenece

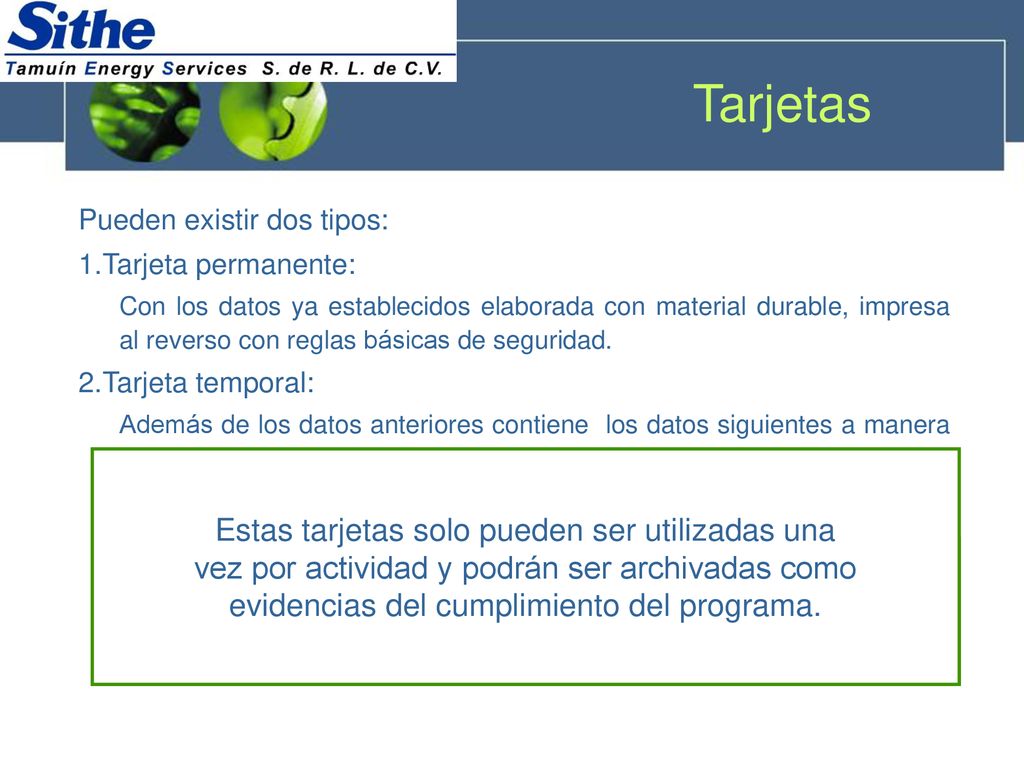

18 Tarjetas Pueden existir dos tipos: Tarjeta permanente: Con los datos ya establecidos elaborada con material durable, impresa al reverso con reglas básicas de seguridad. Tarjeta temporal: Además de los datos anteriores contiene los datos siguientes a manera de lista de verificación:  Fecha de aplicación  Riesgos controlados  Tipo de energía a controlar  Fecha y hora de retiro  Medidas de seguridad alternas  Firma empleado/supervisor Estas tarjetas solo pueden ser utilizadas una vez por actividad y podrán ser archivadas como evidencias del cumplimiento del programa.

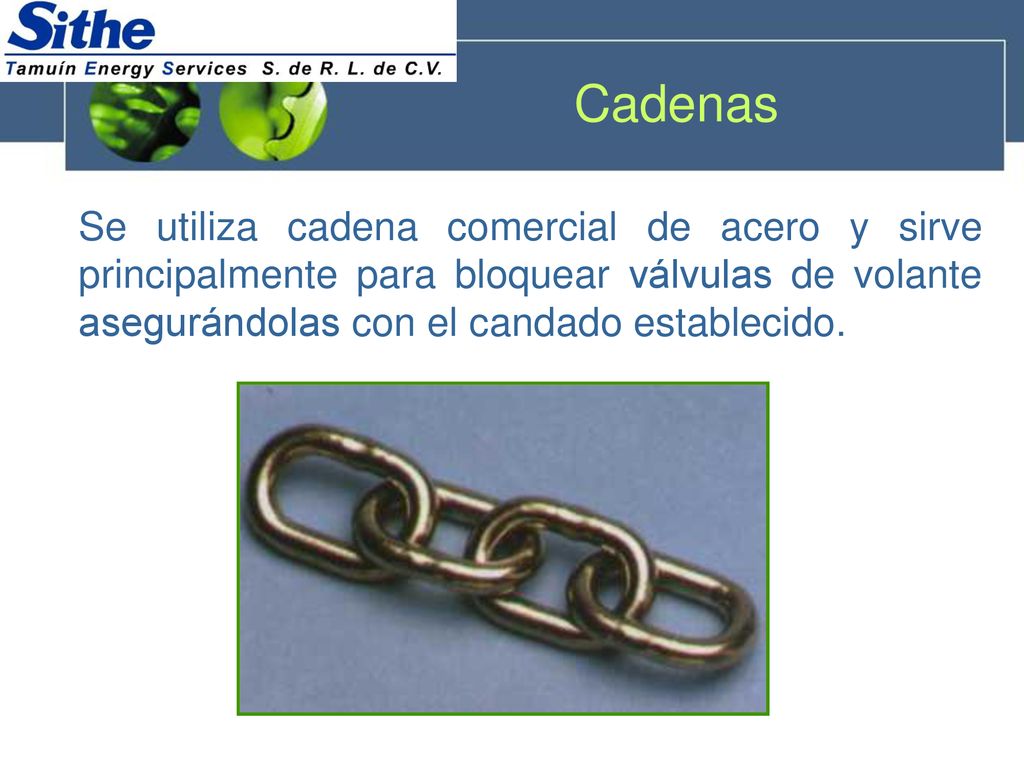

19 Cadenas Se utiliza cadena comercial de acero y sirve principalmente para bloquear válvulas de volante asegurándolas con el candado establecido.

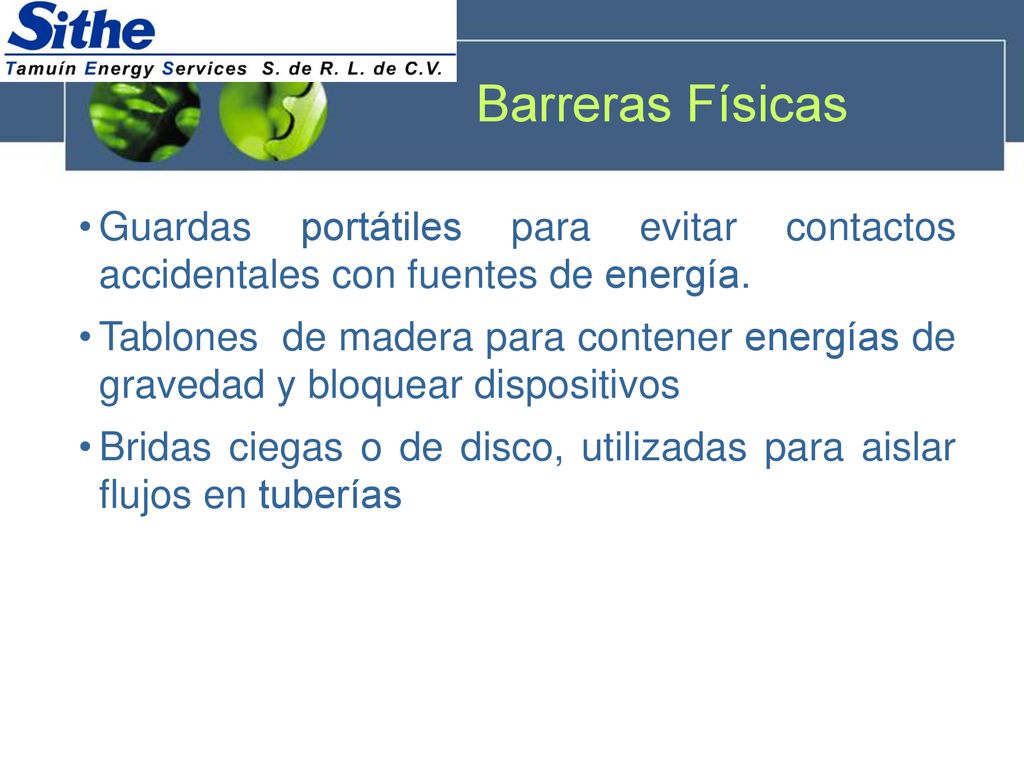

20 Barreras Físicas Guardas portátiles para evitar contactos accidentales con fuentes de energía. Tablones de madera para contener energías de gravedad y bloquear dispositivos Bridas ciegas o de disco, utilizadas para aislar flujos en tuberías

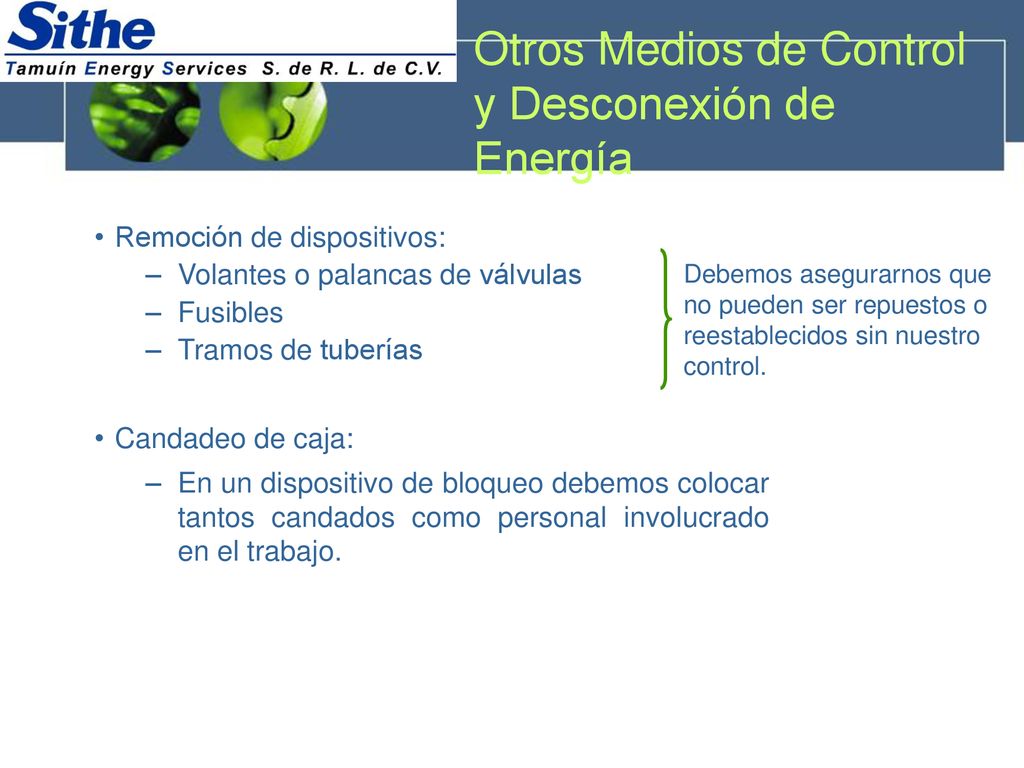

21 Otros Medios de Control y Desconexión de Energía
Remoción de dispositivos: Volantes o palancas de válvulas Fusibles Tramos de tuberías Candadeo de caja: En un dispositivo de bloqueo debemos colocar tantos candados como personal involucrado en el trabajo. Debemos asegurarnos que no pueden ser repuestos o reestablecidos sin nuestro control.

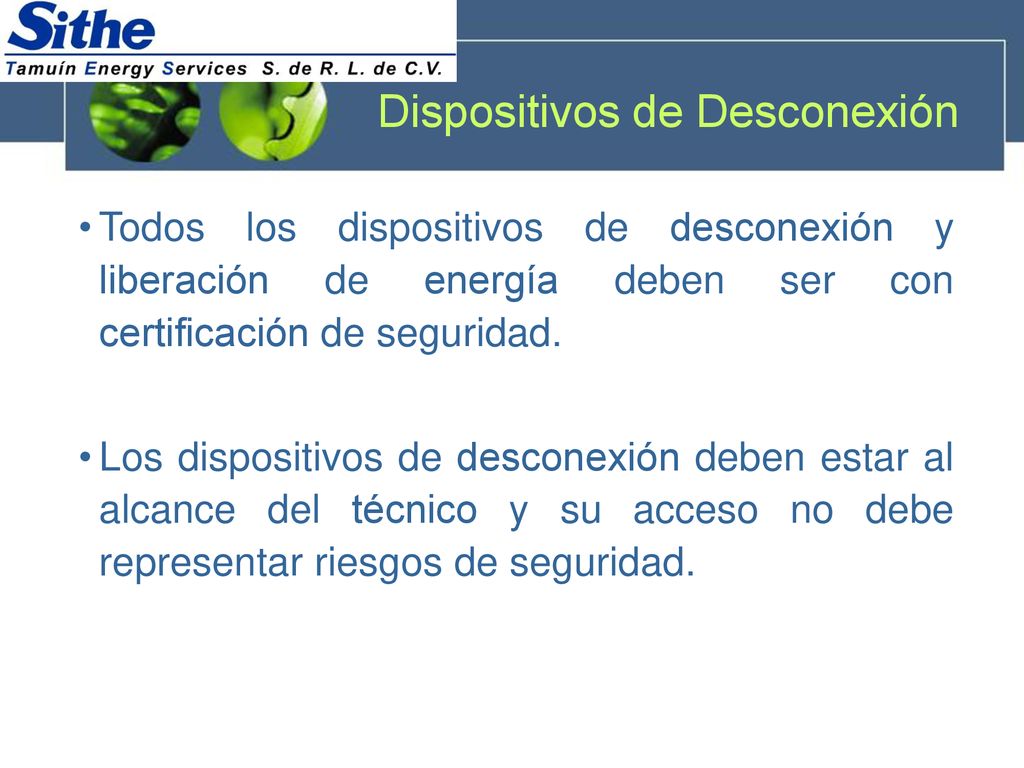

22 Dispositivos de Desconexión
Todos los dispositivos de desconexión y liberación de energía deben ser con certificación de seguridad. Los dispositivos de desconexión deben estar al alcance del técnico y su acceso no debe representar riesgos de seguridad.

23 Identificación de Fuentes de Energía
Sistemas Eléctricos Sistemas Neumáticos o Hidráulicos Otras fuentes de energía Leyenda de precaución Voltaje Nivel de arc flash Indicar si es punto principal o secundario de alimentación Si alimenta a dos o más equipos Un sistema de identificación de fuentes de energía puede basarse en un mapa del equipo en donde se identifiquen los puntos de alimentación y los métodos de control y desconexión de la energía. Leyenda de precaución Sentido de flujo Presión de operación Indicar si es punto principal o secundario de alimentación Si alimenta a dos o más equipos Leyenda de precaución Sentido de flujo Tipo de fluido que se conduce Temperatura de operación Presión de operación Indicar si es punto principal o secundario de alimentación Si alimenta a dos o más equipos

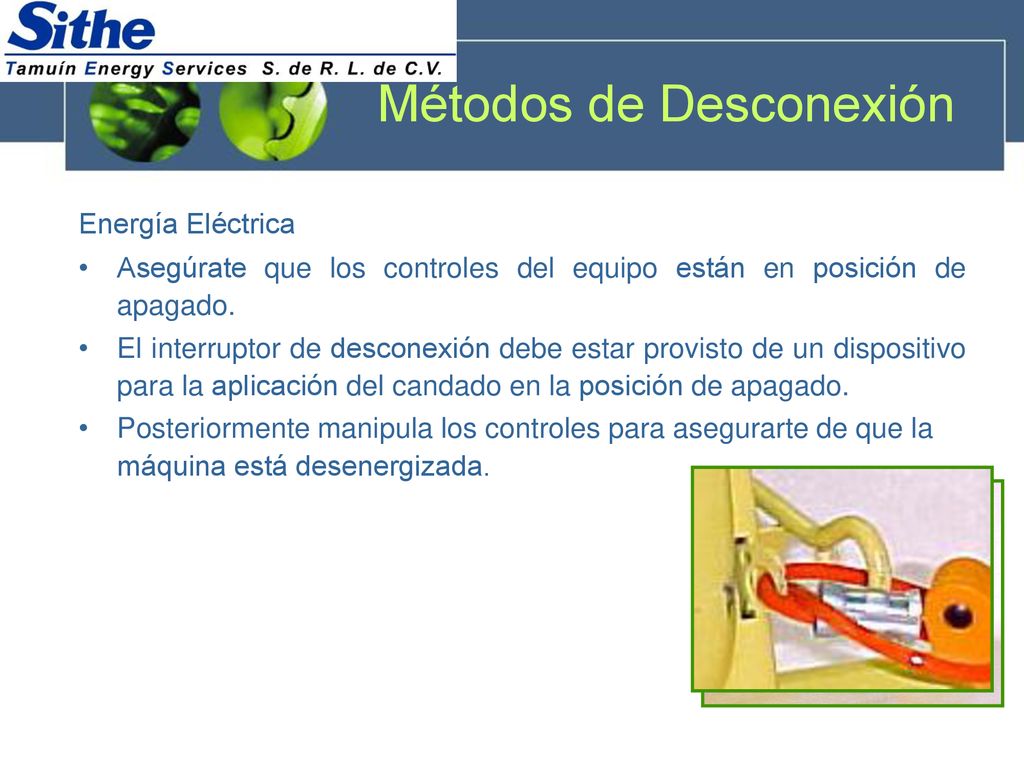

24 Métodos de Desconexión
Energía Eléctrica Asegúrate que los controles del equipo están en posición de apagado. El interruptor de desconexión debe estar provisto de un dispositivo para la aplicación del candado en la posición de apagado. Posteriormente manipula los controles para asegurarte de que la máquina está desenergizada.

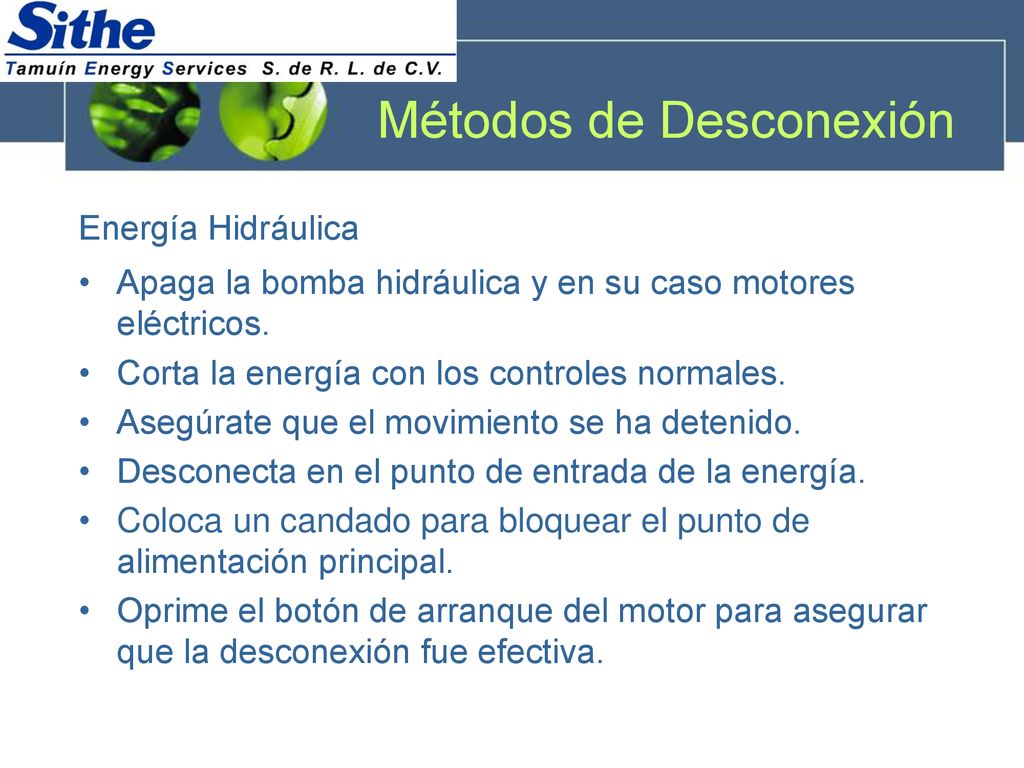

25 Métodos de Desconexión
Energía Hidráulica Apaga la bomba hidráulica y en su caso motores eléctricos. Corta la energía con los controles normales. Asegúrate que el movimiento se ha detenido. Desconecta en el punto de entrada de la energía. Coloca un candado para bloquear el punto de alimentación principal. Oprime el botón de arranque del motor para asegurar que la desconexión fue efectiva.

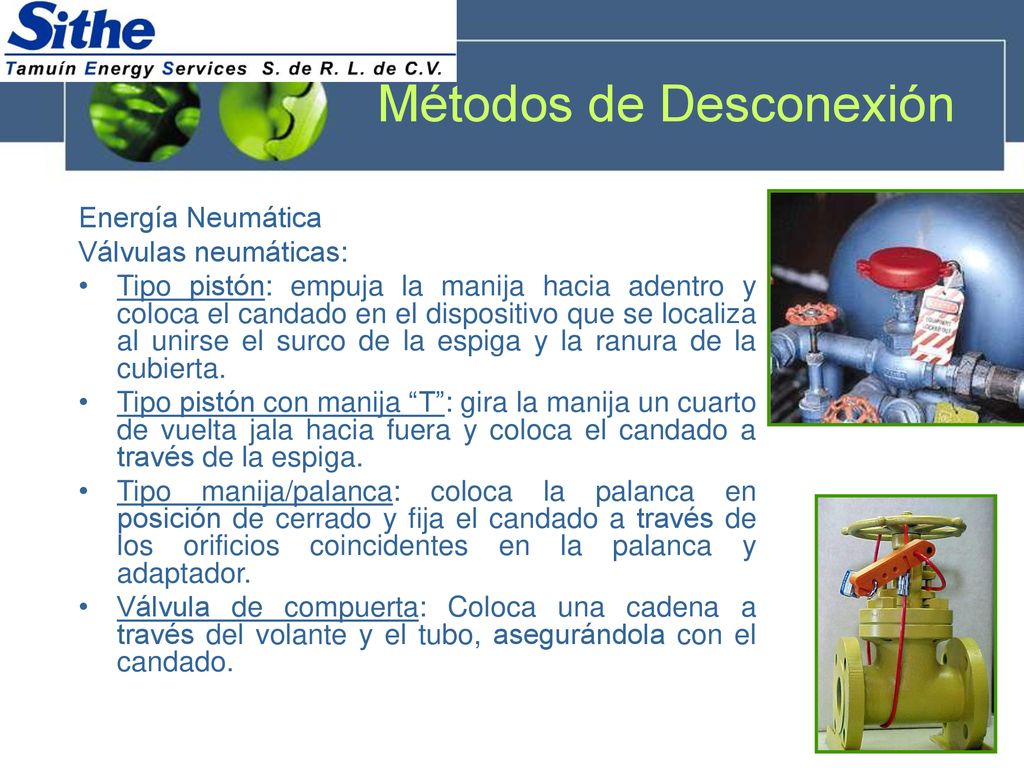

26 Métodos de Desconexión
Energía Neumática Válvulas neumáticas: Tipo pistón: empuja la manija hacia adentro y coloca el candado en el dispositivo que se localiza al unirse el surco de la espiga y la ranura de la cubierta. Tipo pistón con manija “T”: gira la manija un cuarto de vuelta jala hacia fuera y coloca el candado a través de la espiga. Tipo manija/palanca: coloca la palanca en posición de cerrado y fija el candado a través de los orificios coincidentes en la palanca y adaptador. Válvula de compuerta: Coloca una cadena a través del volante y el tubo, asegurándola con el candado.

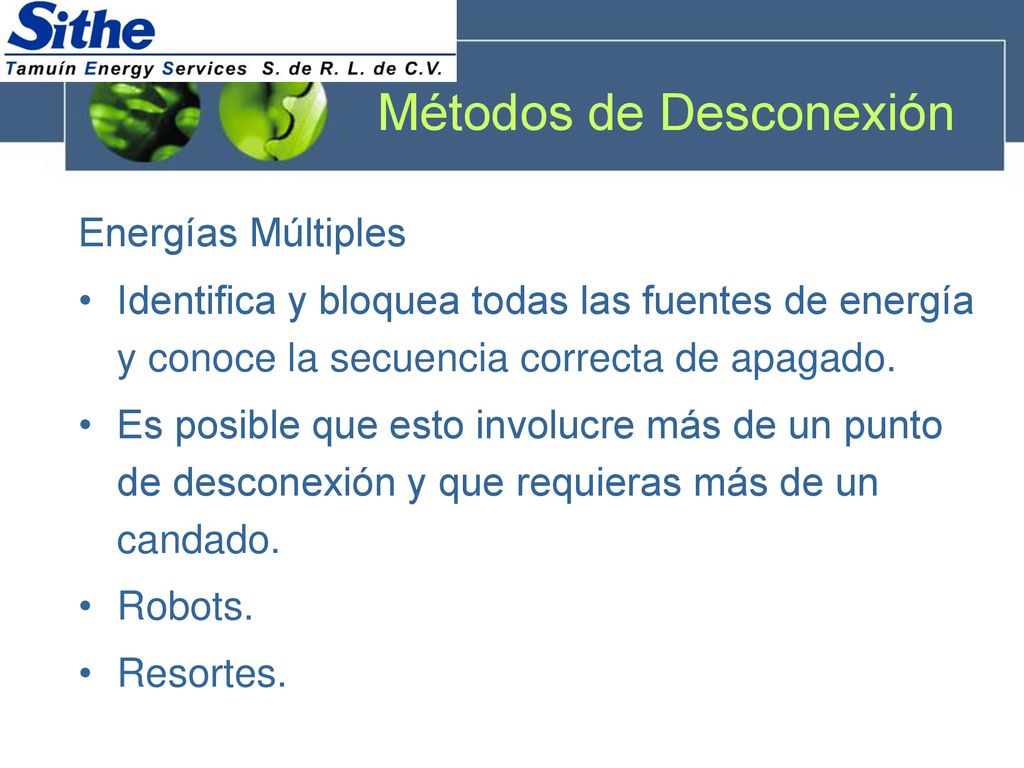

27 Métodos de Desconexión
Energías Múltiples Identifica y bloquea todas las fuentes de energía y conoce la secuencia correcta de apagado. Es posible que esto involucre más de un punto de desconexión y que requieras más de un candado. Robots. Resortes.

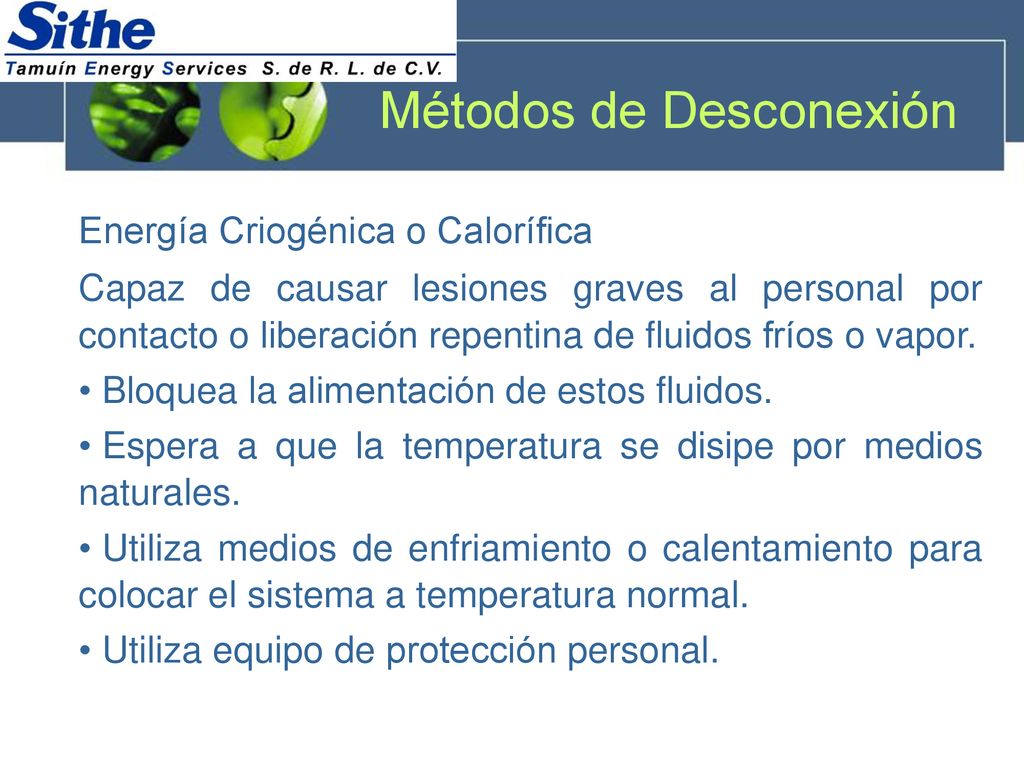

28 Métodos de Desconexión
Energía Criogénica o Calorífica Capaz de causar lesiones graves al personal por contacto o liberación repentina de fluidos fríos o vapor. Bloquea la alimentación de estos fluidos. Espera a que la temperatura se disipe por medios naturales. Utiliza medios de enfriamiento o calentamiento para colocar el sistema a temperatura normal. Utiliza equipo de protección personal.

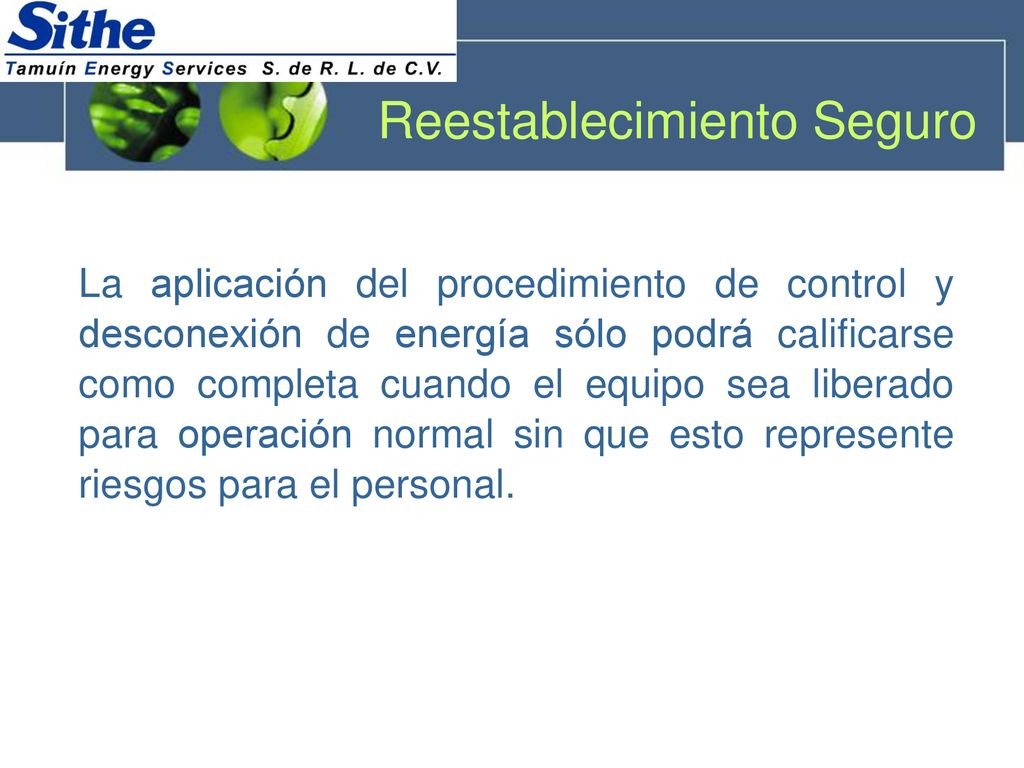

29 Reestablecimiento Seguro
La aplicación del procedimiento de control y desconexión de energía sólo podrá calificarse como completa cuando el equipo sea liberado para operación normal sin que esto represente riesgos para el personal.

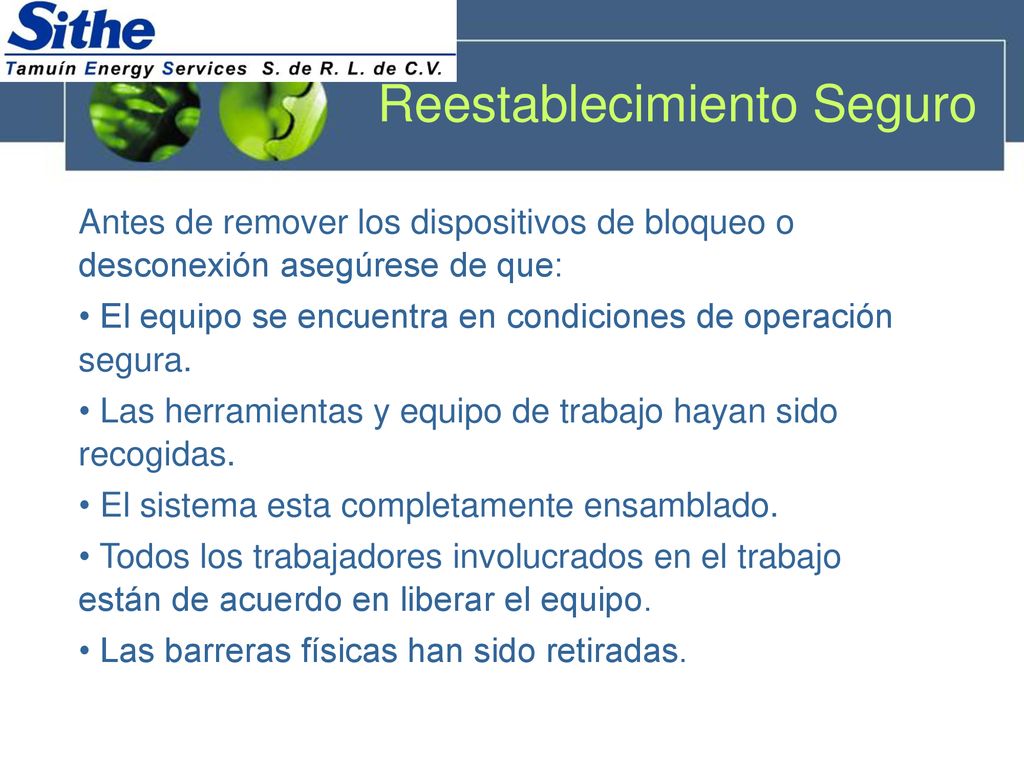

30 Reestablecimiento Seguro
Antes de remover los dispositivos de bloqueo o desconexión asegúrese de que: El equipo se encuentra en condiciones de operación segura. Las herramientas y equipo de trabajo hayan sido recogidas. El sistema esta completamente ensamblado. Todos los trabajadores involucrados en el trabajo están de acuerdo en liberar el equipo. Las barreras físicas han sido retiradas.

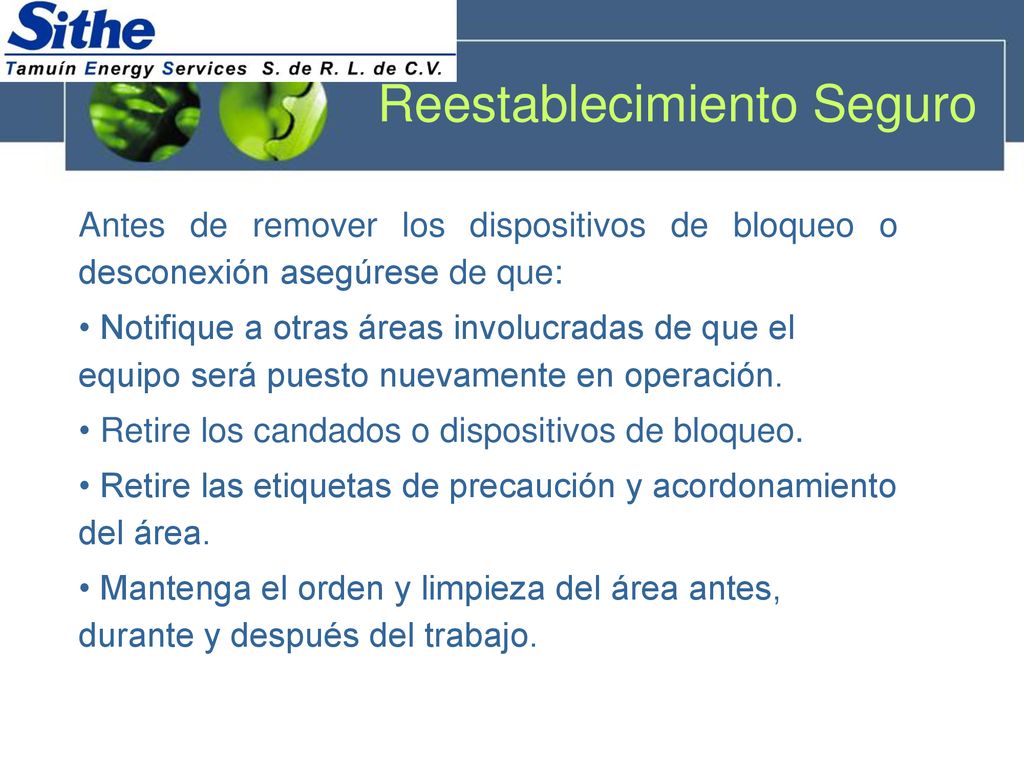

31 Reestablecimiento Seguro
Antes de remover los dispositivos de bloqueo o desconexión asegúrese de que: Notifique a otras áreas involucradas de que el equipo será puesto nuevamente en operación. Retire los candados o dispositivos de bloqueo. Retire las etiquetas de precaución y acordonamiento del área. Mantenga el orden y limpieza del área antes, durante y después del trabajo.

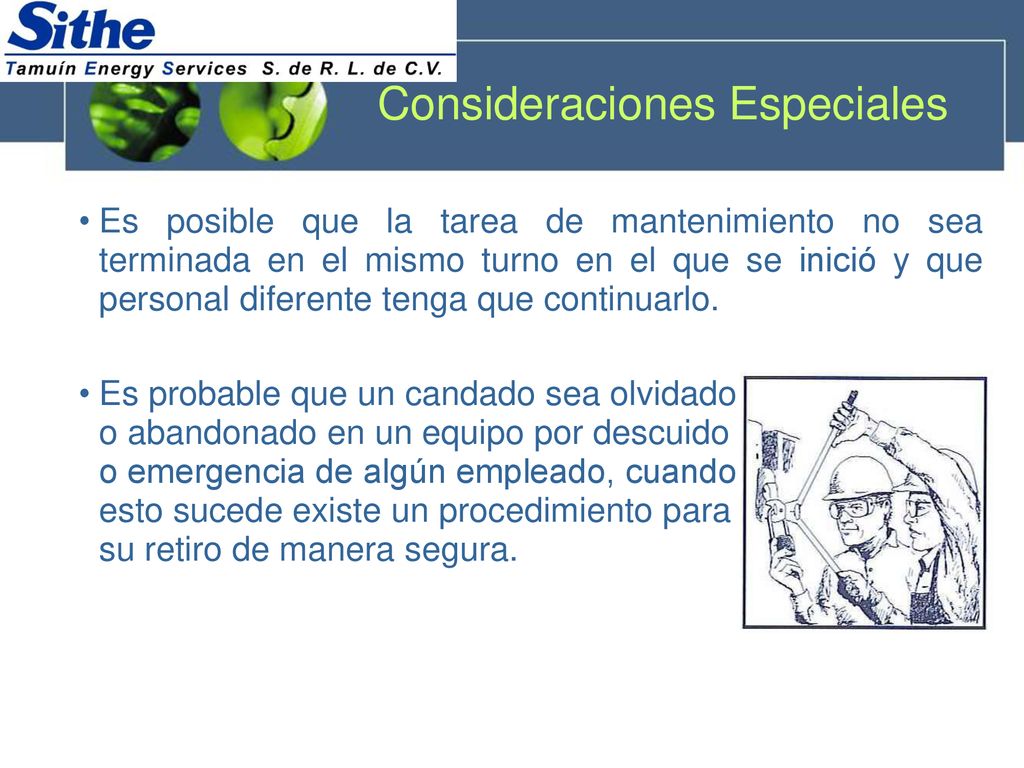

32 Consideraciones Especiales
Es posible que la tarea de mantenimiento no sea terminada en el mismo turno en el que se inició y que personal diferente tenga que continuarlo. Es probable que un candado sea olvidado o abandonado en un equipo por descuido o emergencia de algún empleado, cuando esto sucede existe un procedimiento para su retiro de manera segura.

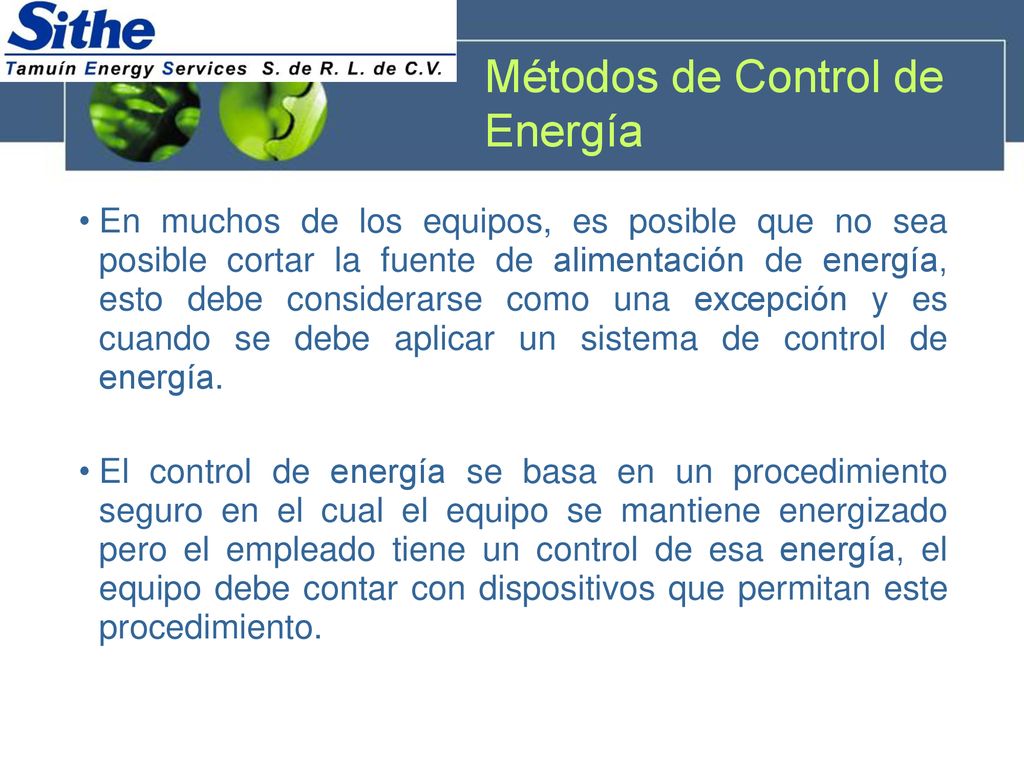

33 Métodos de Control de Energía
En muchos de los equipos, es posible que no sea posible cortar la fuente de alimentación de energía, esto debe considerarse como una excepción y es cuando se debe aplicar un sistema de control de energía. El control de energía se basa en un procedimiento seguro en el cual el equipo se mantiene energizado pero el empleado tiene un control de esa energía, el equipo debe contar con dispositivos que permitan este procedimiento.

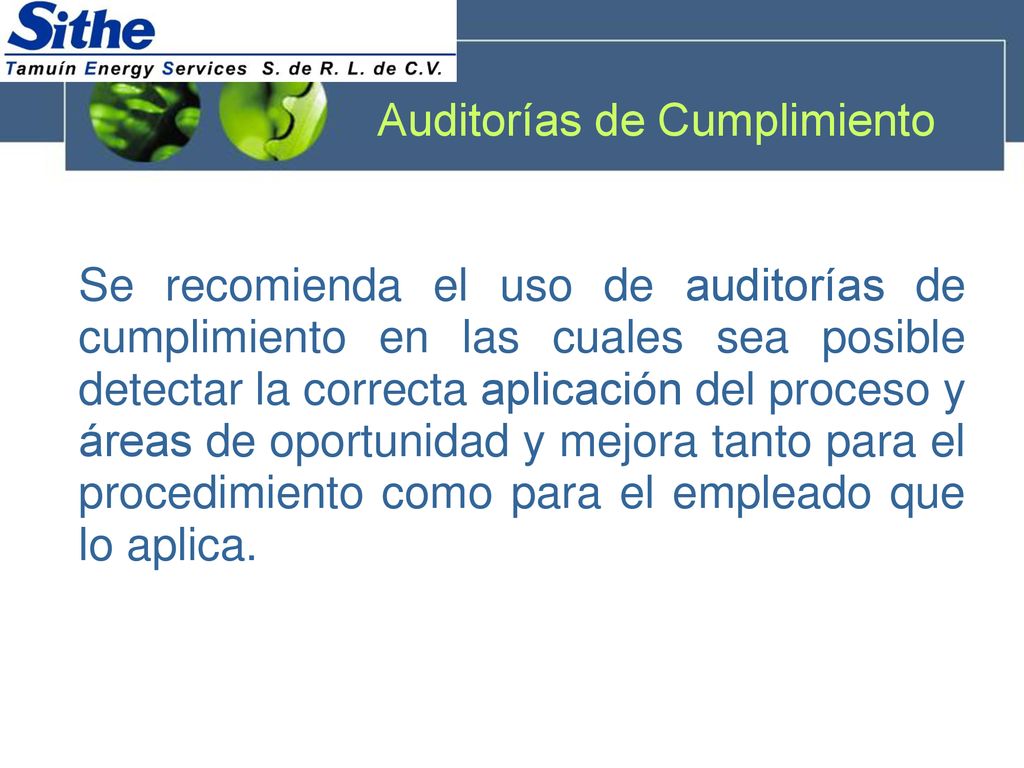

34 Auditorías de Cumplimiento
Se recomienda el uso de auditorías de cumplimiento en las cuales sea posible detectar la correcta aplicación del proceso y áreas de oportunidad y mejora tanto para el procedimiento como para el empleado que lo aplica.

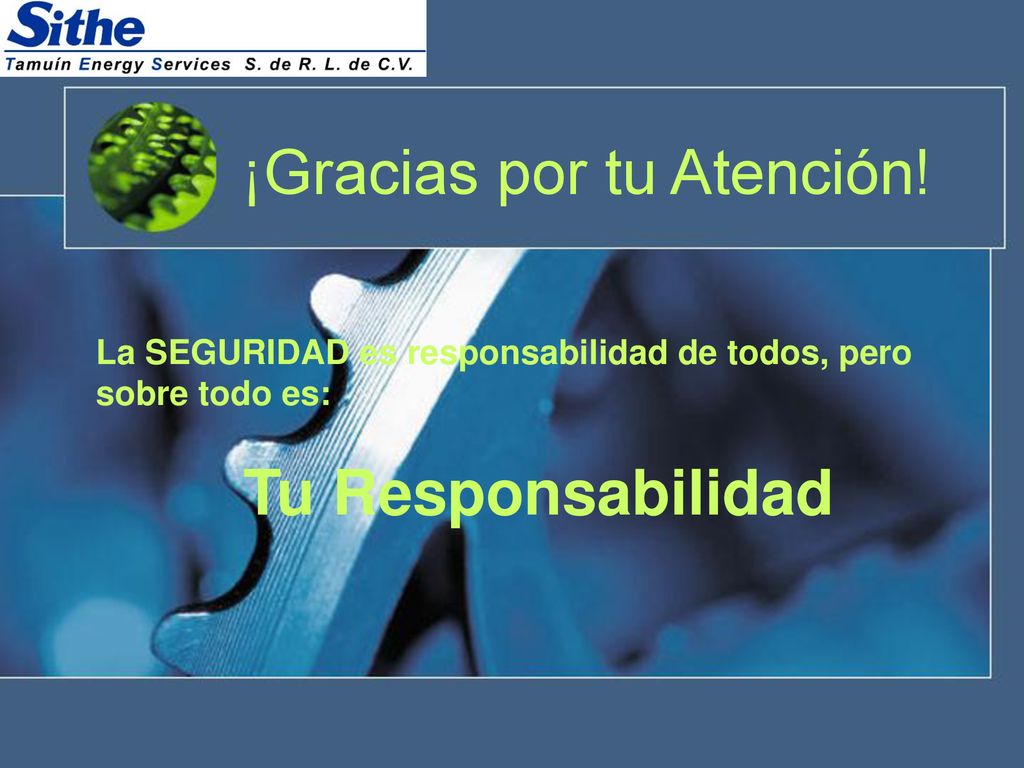

35 ¡Gracias por tu Atención!
La SEGURIDAD es responsabilidad de todos, pero sobre todo es: Tu Responsabilidad
