1 CCNA 2 Conceptos y Protocolos de Enrutamiento

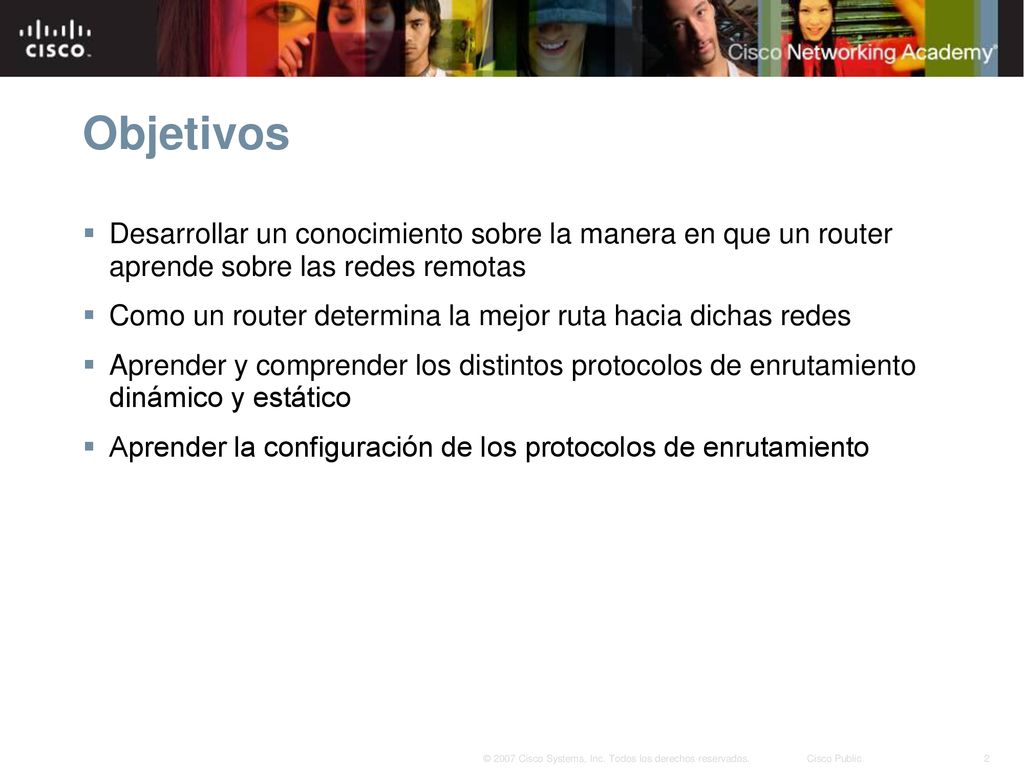

2 Objetivos Desarrollar un conocimiento sobre la manera en que un router aprende sobre las redes remotas Como un router determina la mejor ruta hacia dichas redes Aprender y comprender los distintos protocolos de enrutamiento dinámico y estático Aprender la configuración de los protocolos de enrutamiento

3 Introducción al enrutamiento y envío de paquetes
Capítulo 1 Introducción al enrutamiento y envío de paquetes

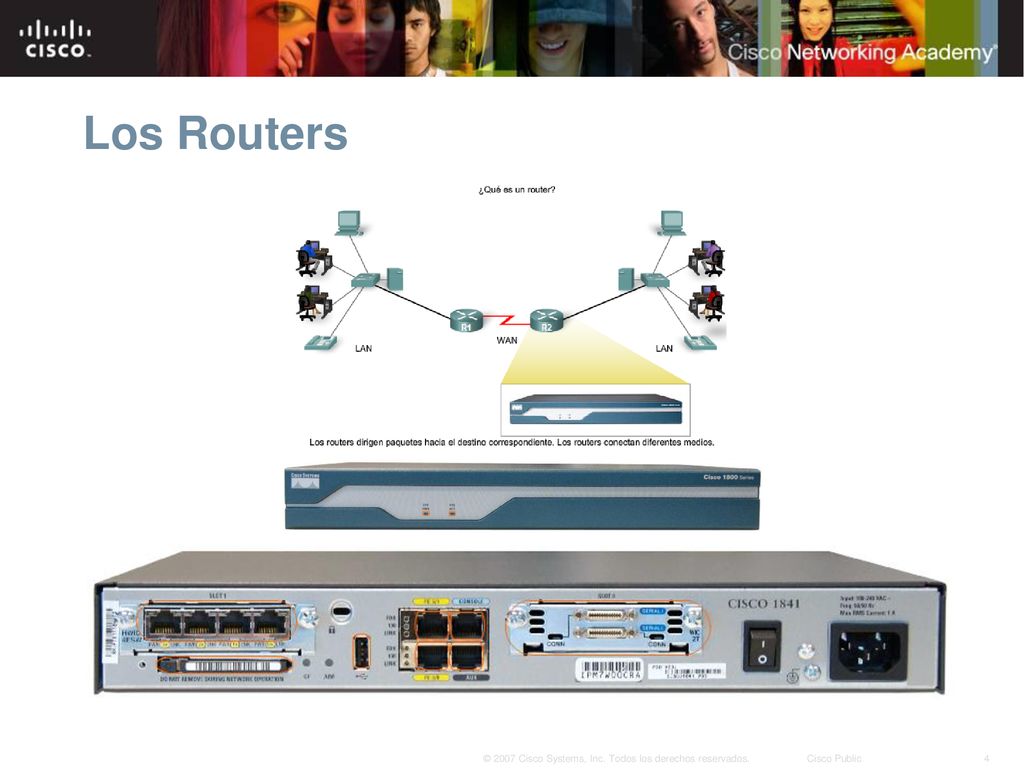

4 Los Routers

5 Proceso de arranque

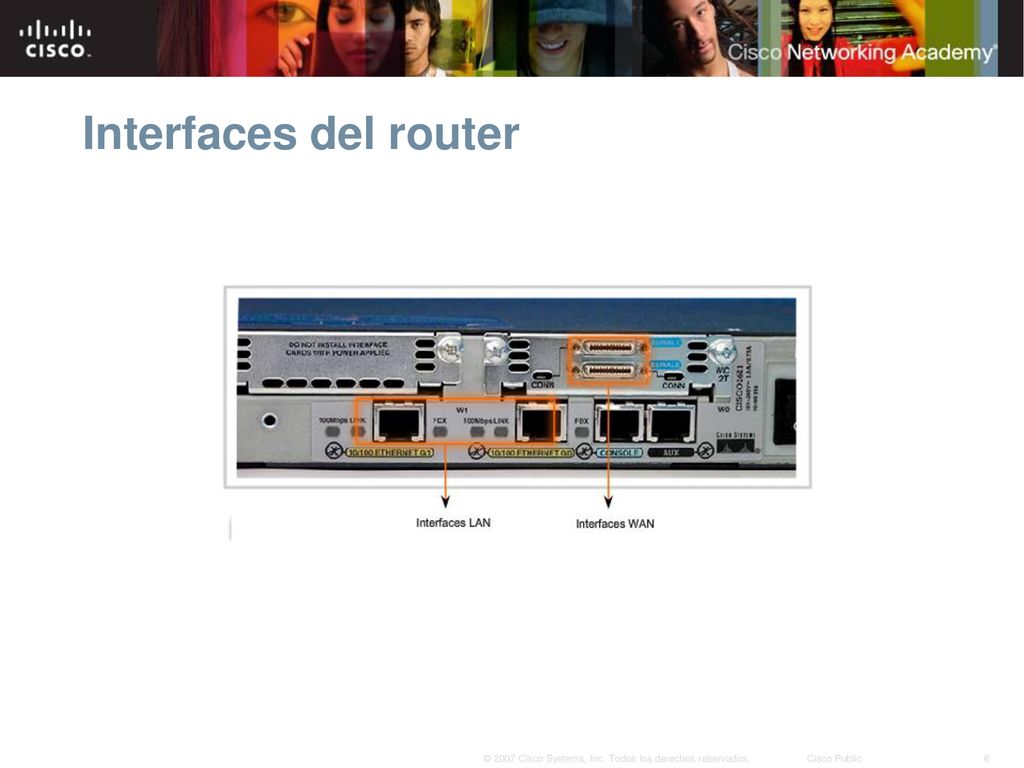

6 Interfaces del router

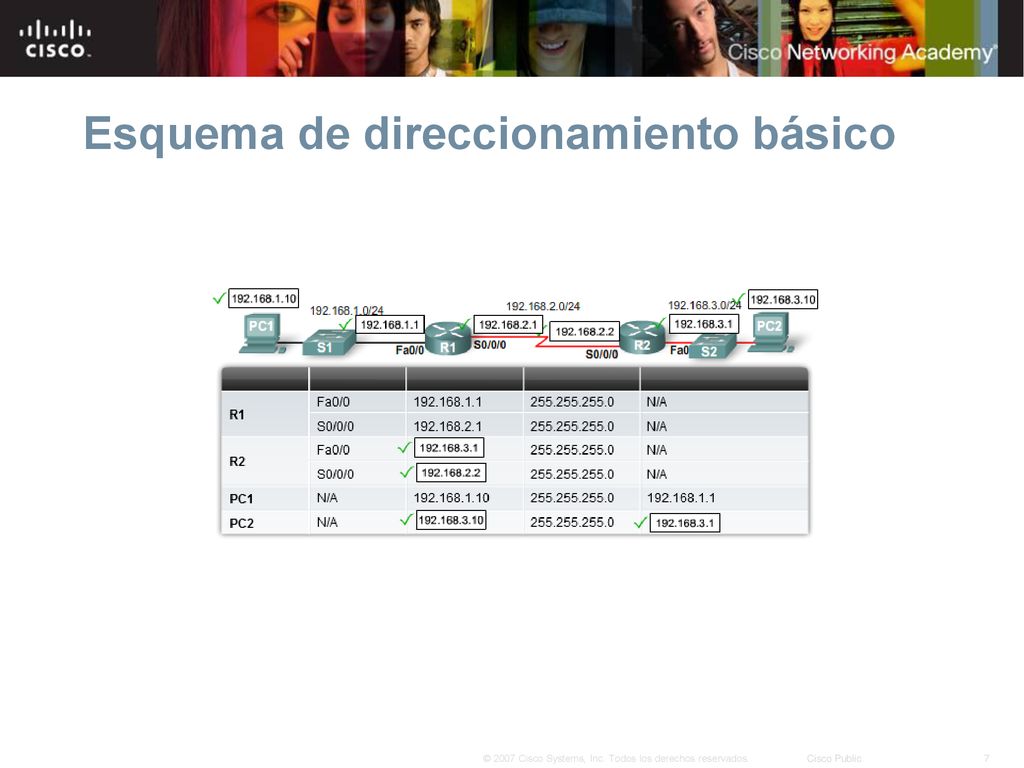

7 Esquema de direccionamiento básico

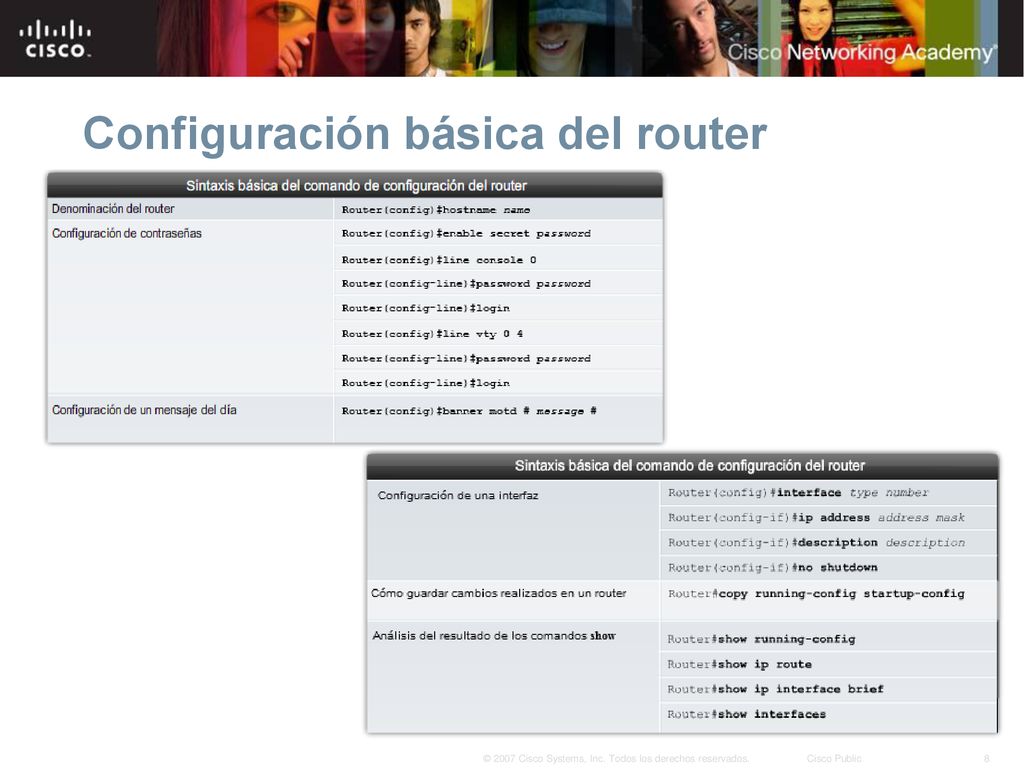

8 Configuración básica del router

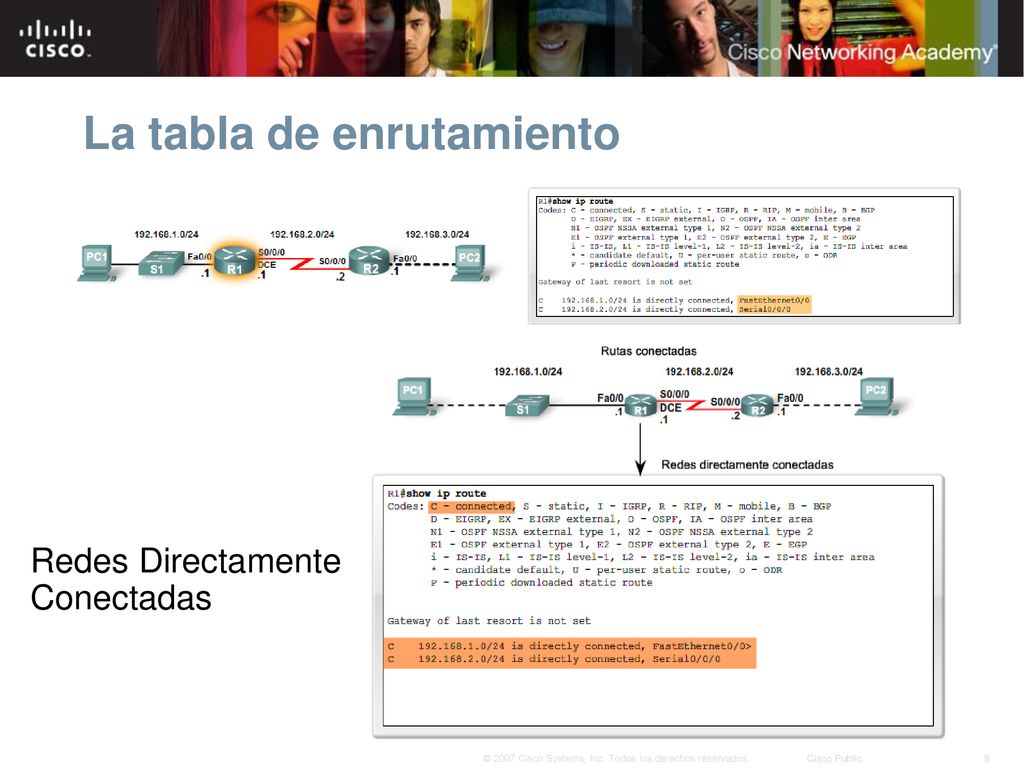

9 La tabla de enrutamiento
Redes Directamente Conectadas

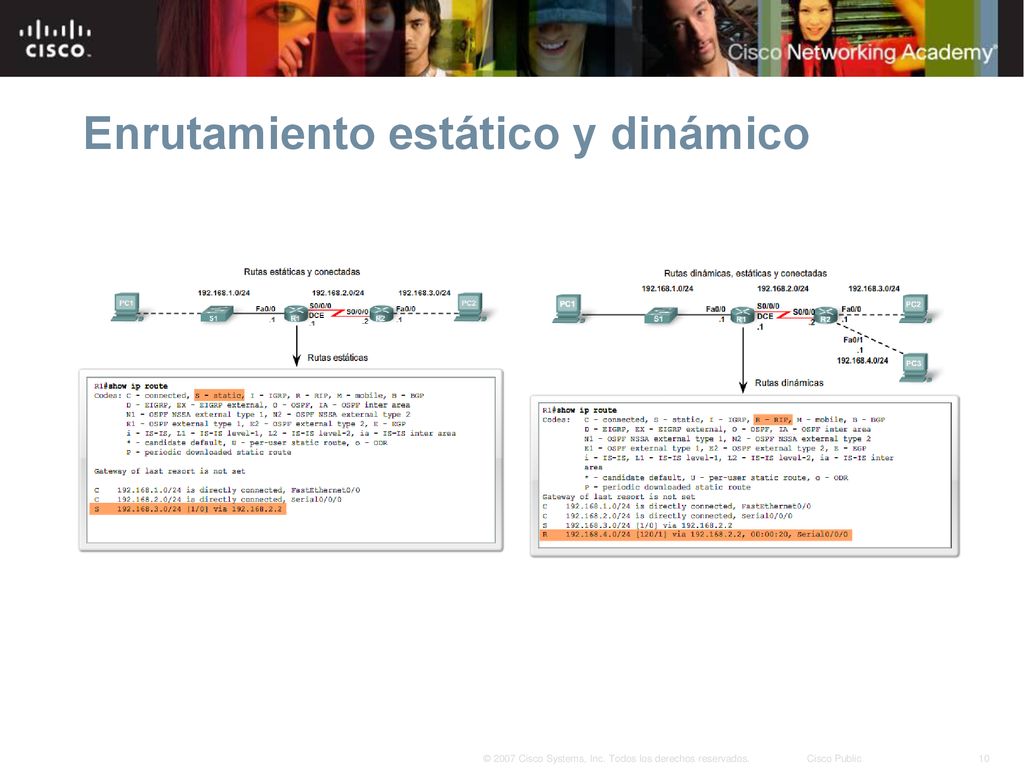

10 Enrutamiento estático y dinámico

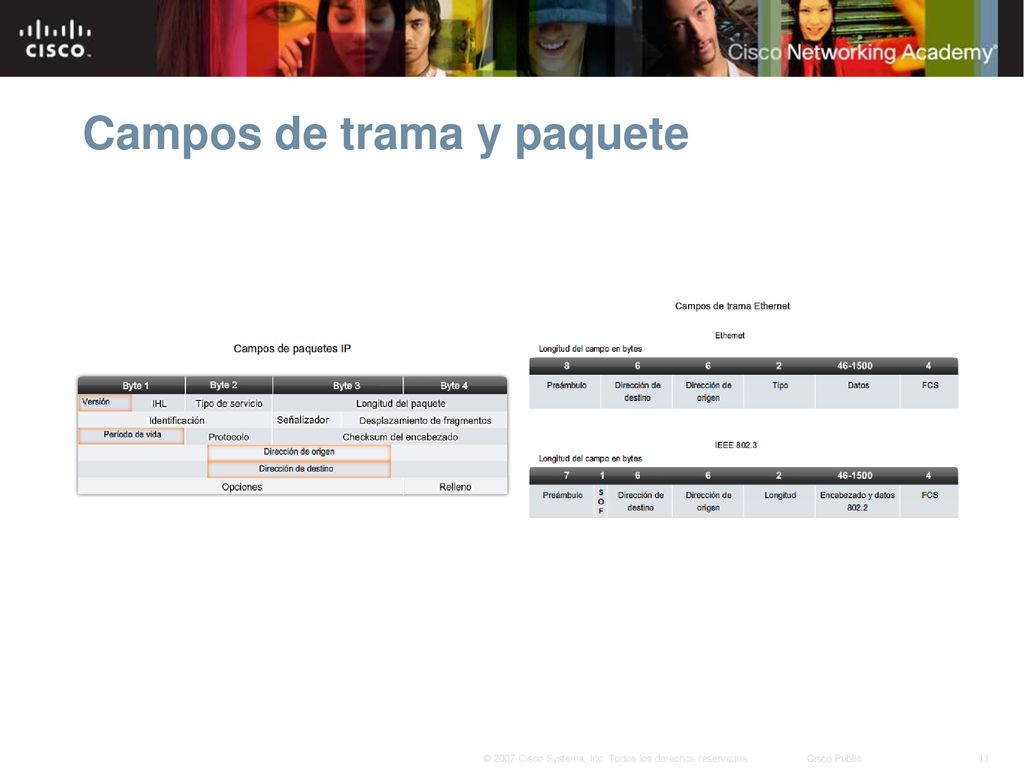

11 Campos de trama y paquete

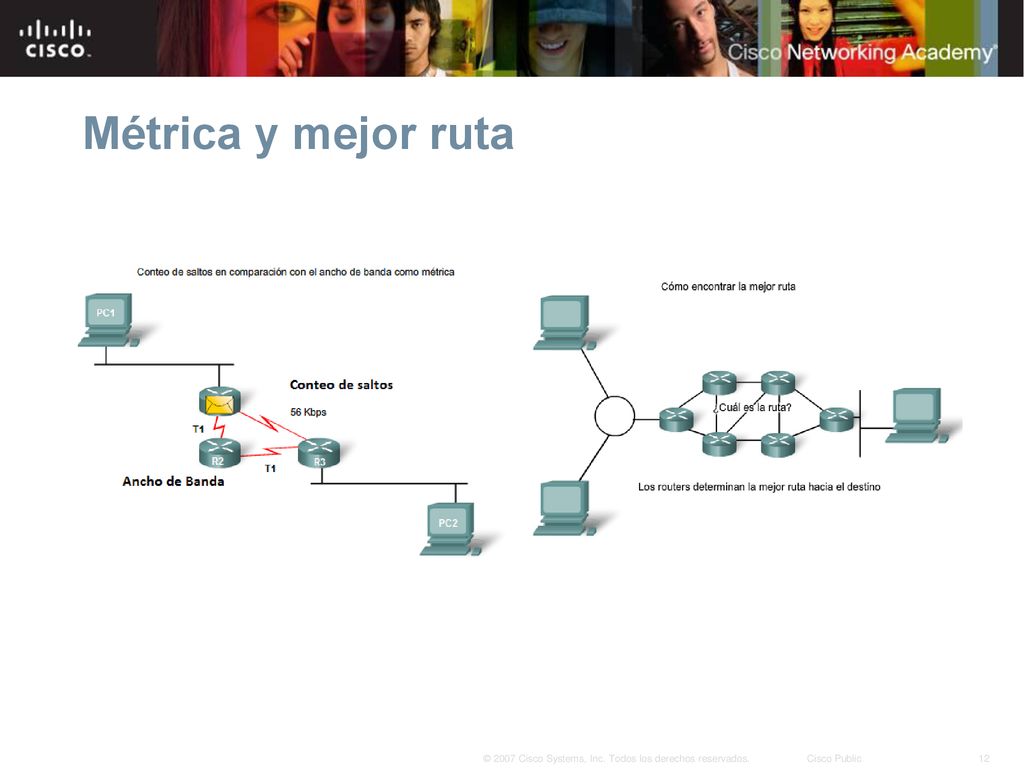

12 Métrica y mejor ruta

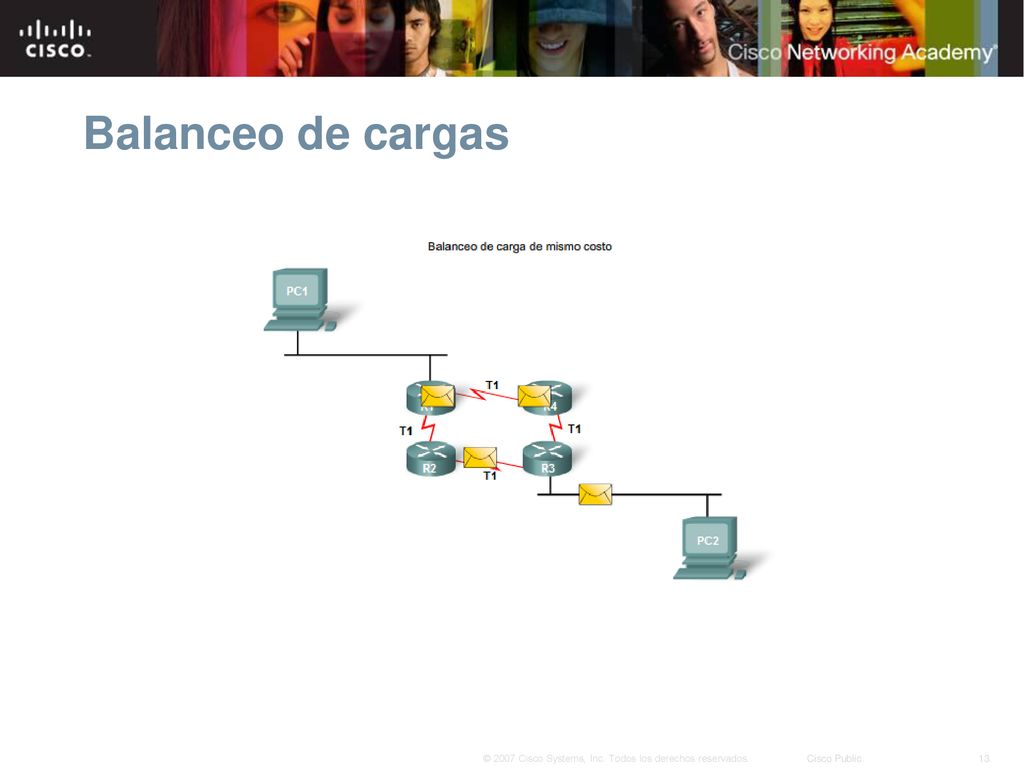

13 Balanceo de cargas

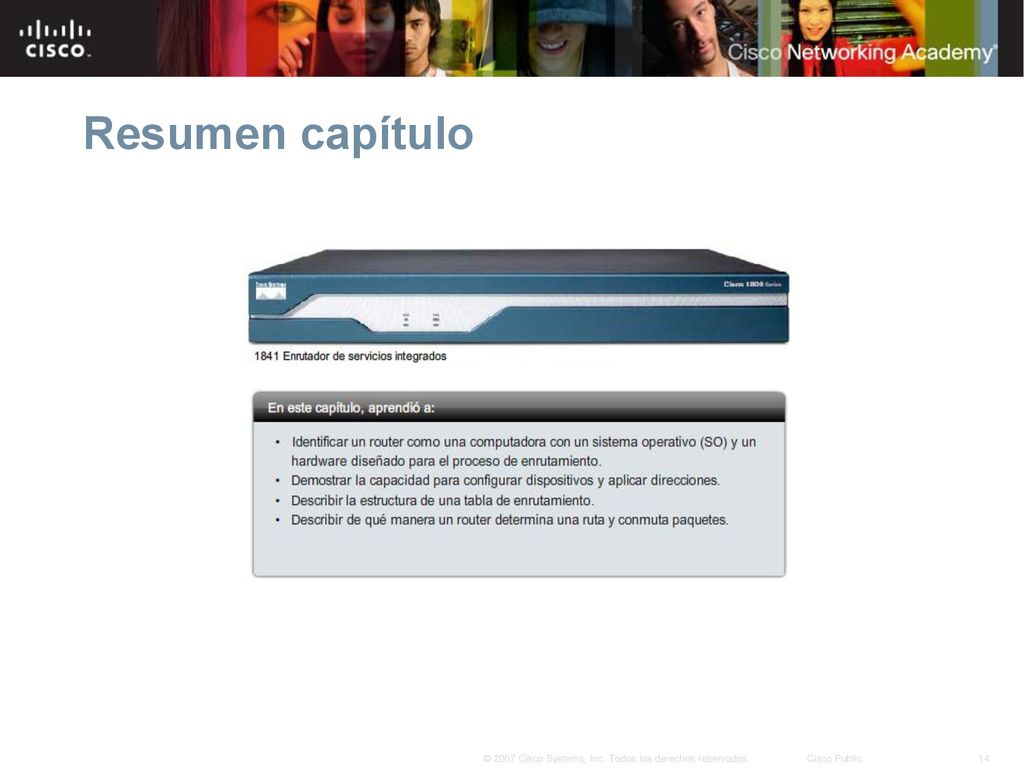

14 Resumen capítulo

15 Enrutamiento estático
Capítulo 2 Enrutamiento estático

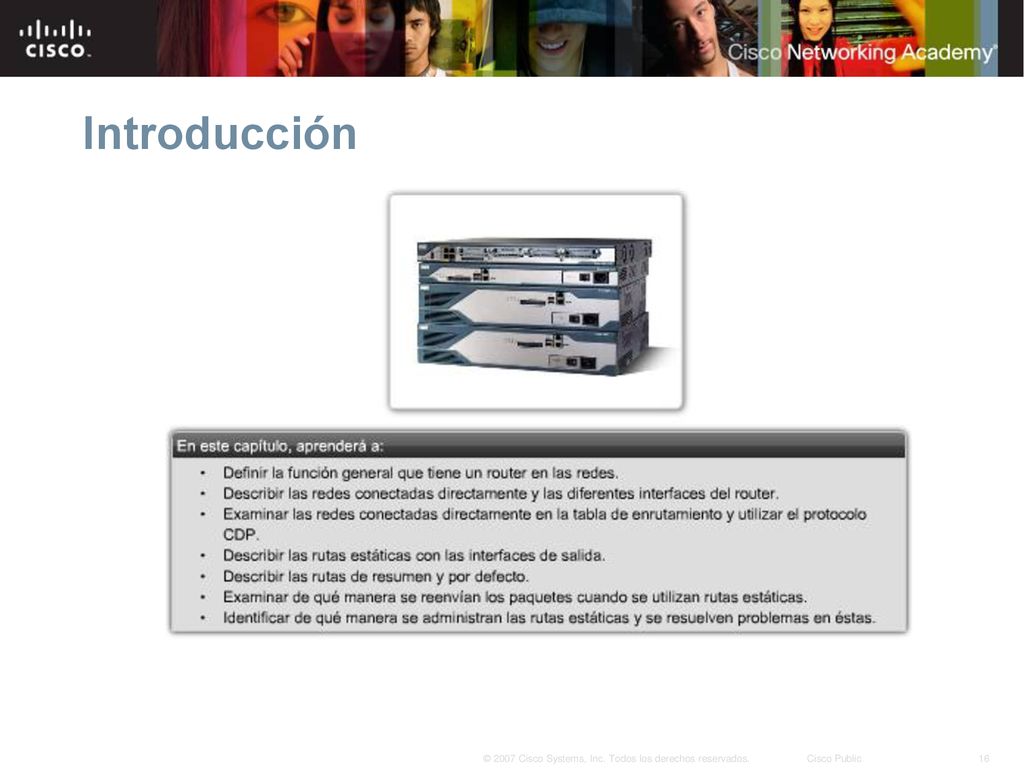

16 Introducción

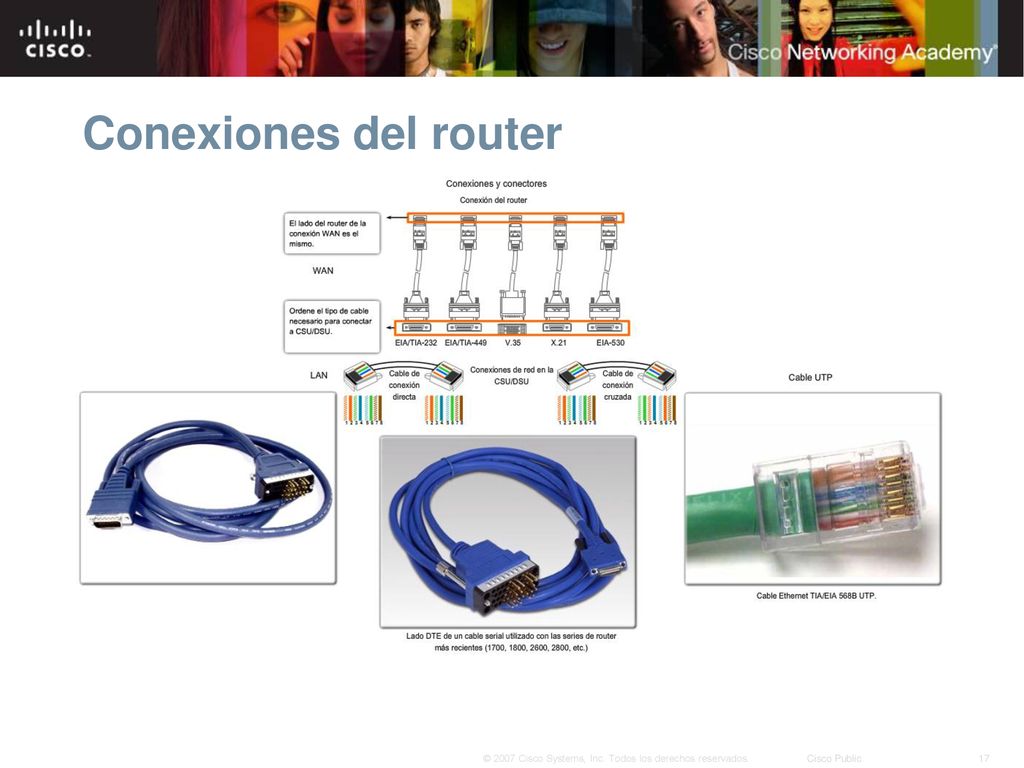

17 Conexiones del router

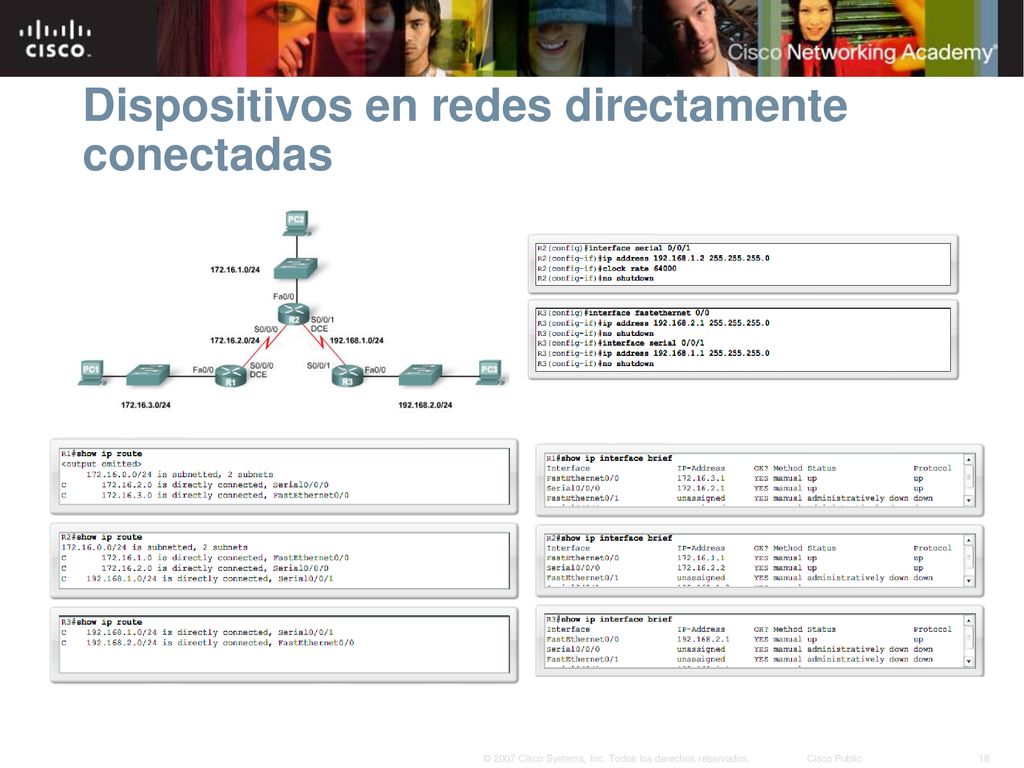

18 Dispositivos en redes directamente conectadas

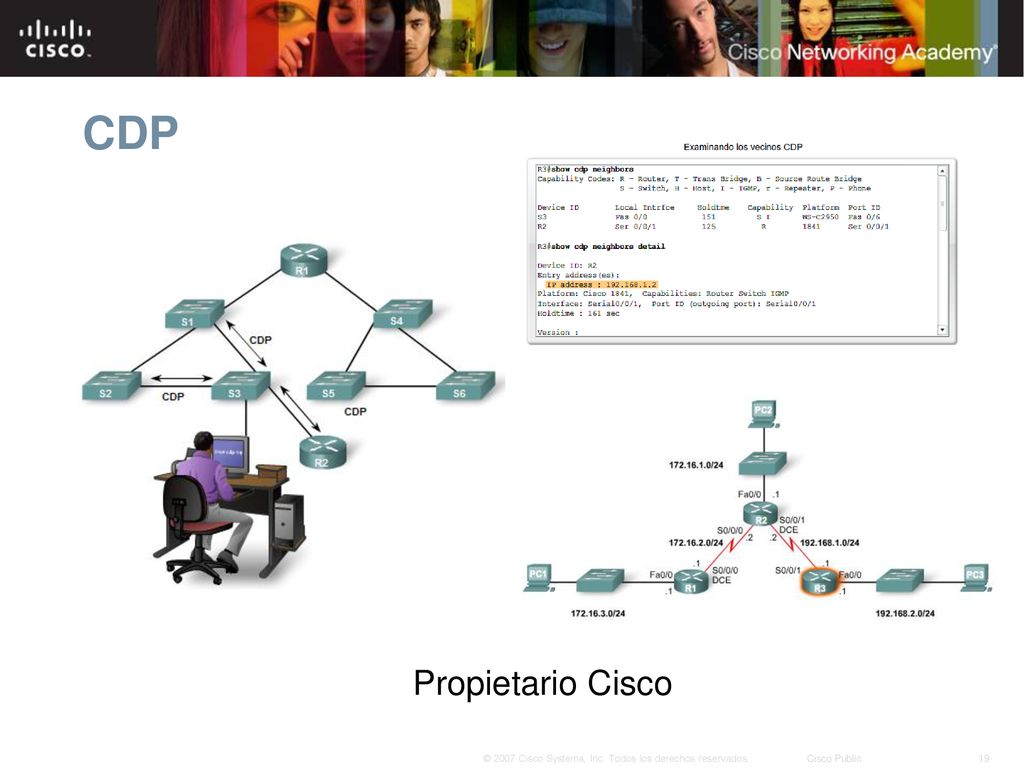

19 CDP Propietario Cisco

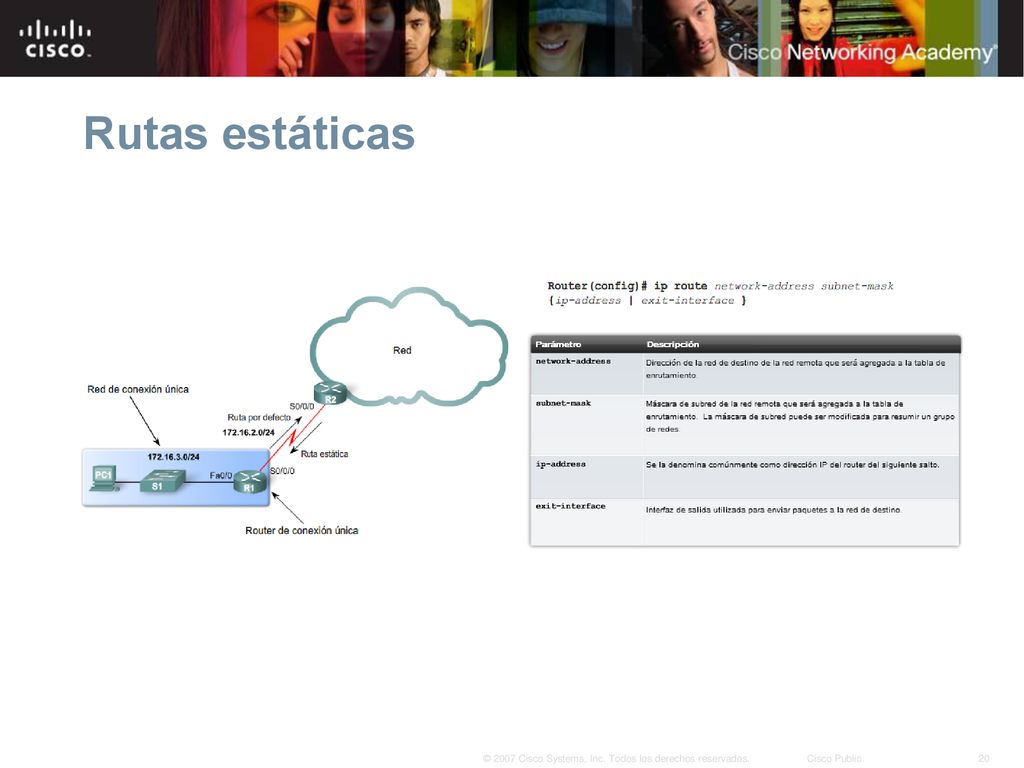

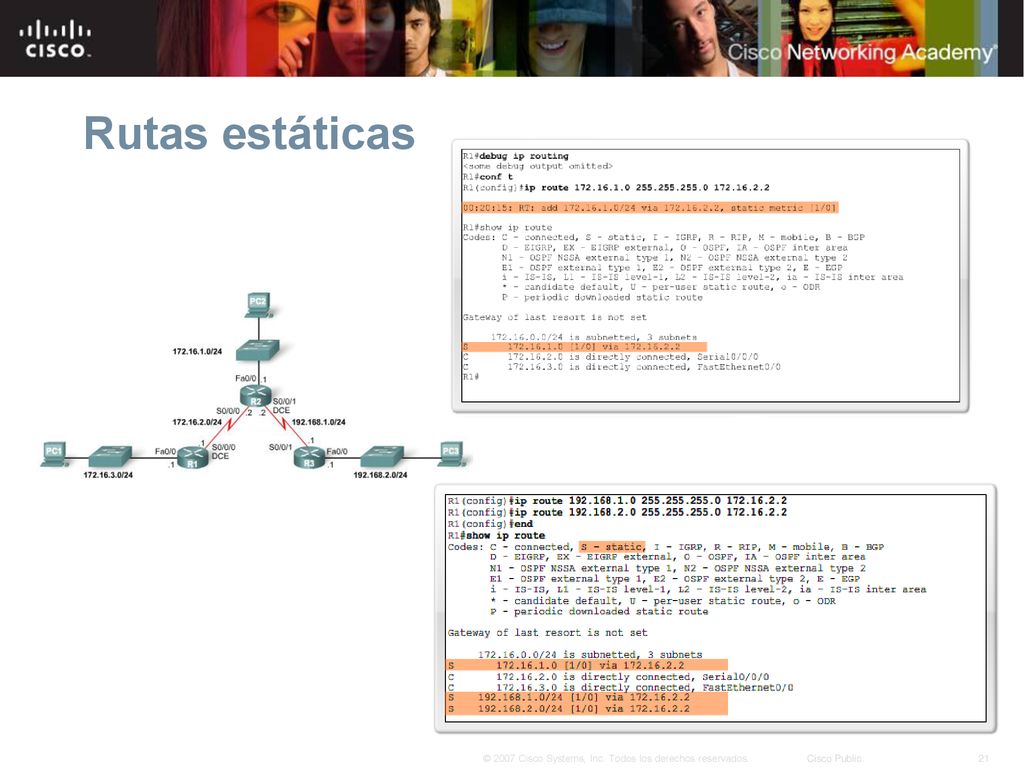

20 Rutas estáticas

21 Rutas estáticas

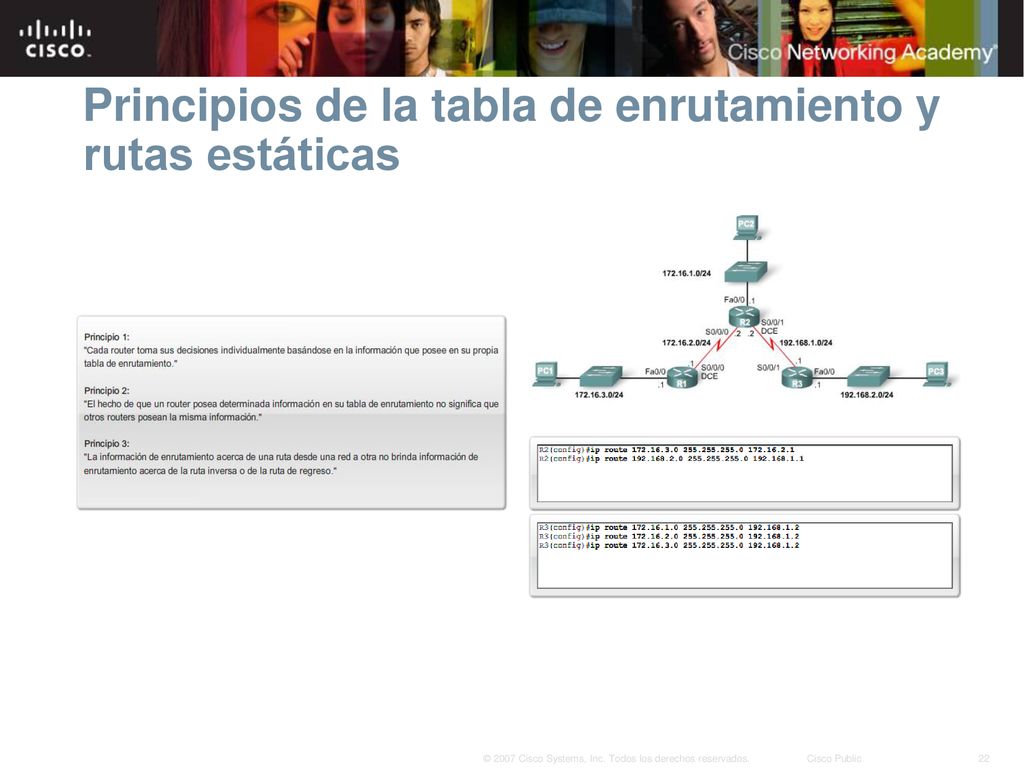

22 Principios de la tabla de enrutamiento y rutas estáticas

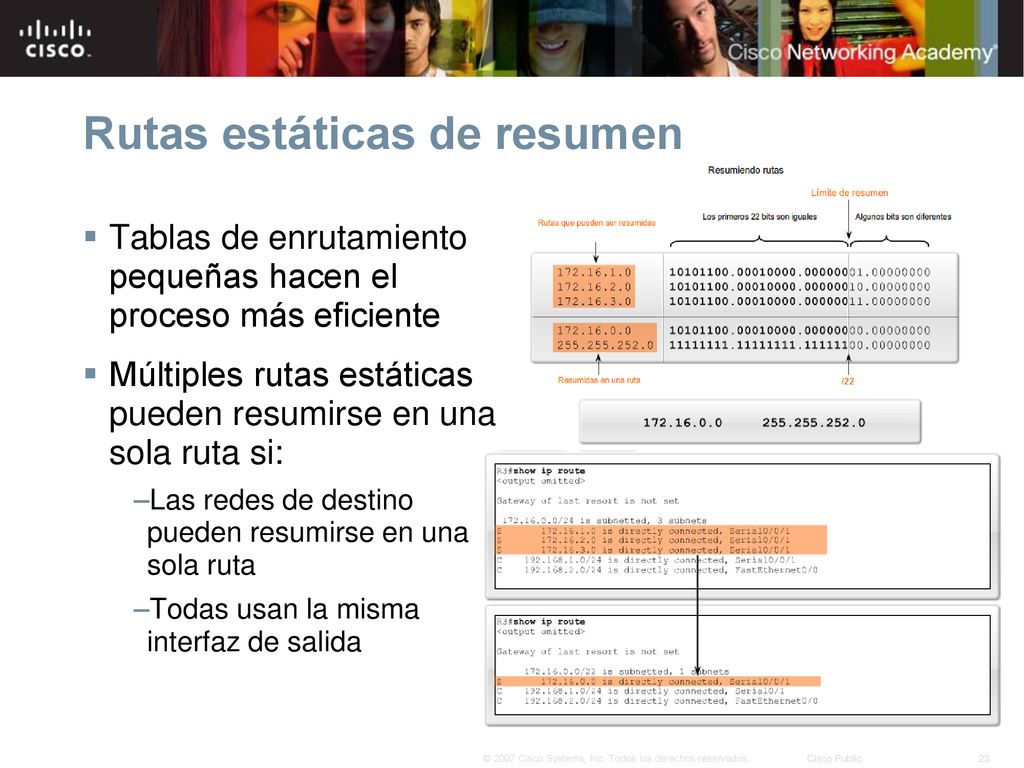

23 Rutas estáticas de resumen
Tablas de enrutamiento pequeñas hacen el proceso más eficiente Múltiples rutas estáticas pueden resumirse en una sola ruta si: Las redes de destino pueden resumirse en una sola ruta Todas usan la misma interfaz de salida

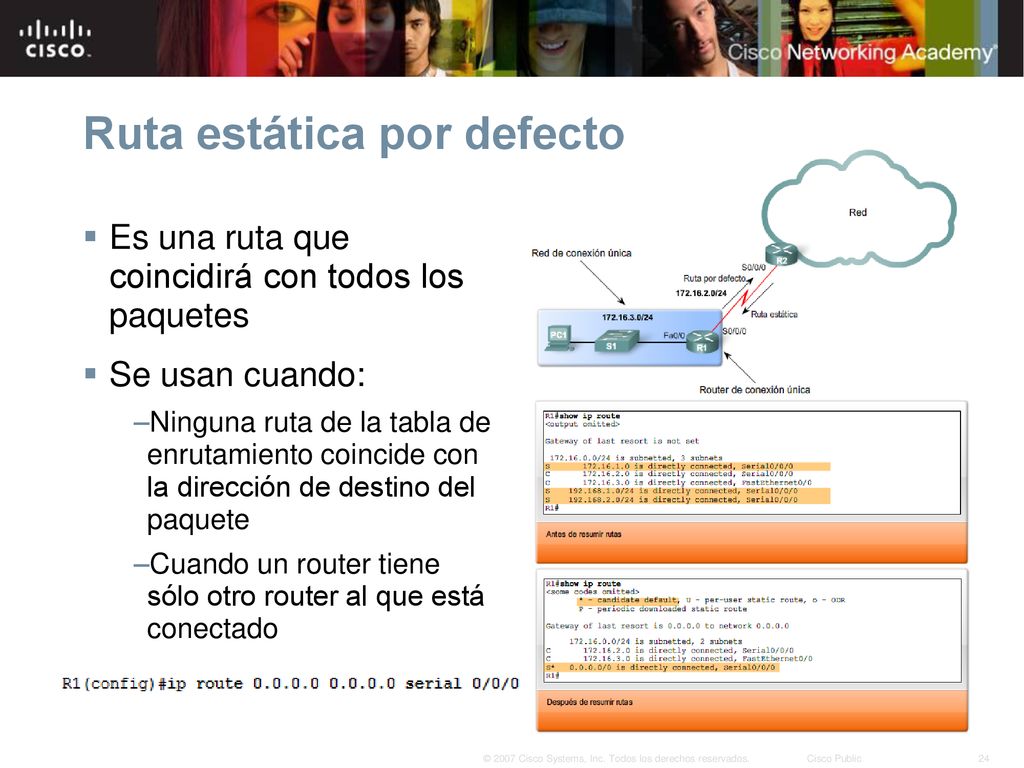

24 Ruta estática por defecto
Es una ruta que coincidirá con todos los paquetes Se usan cuando: Ninguna ruta de la tabla de enrutamiento coincide con la dirección de destino del paquete Cuando un router tiene sólo otro router al que está conectado

25 Resolución de problemas

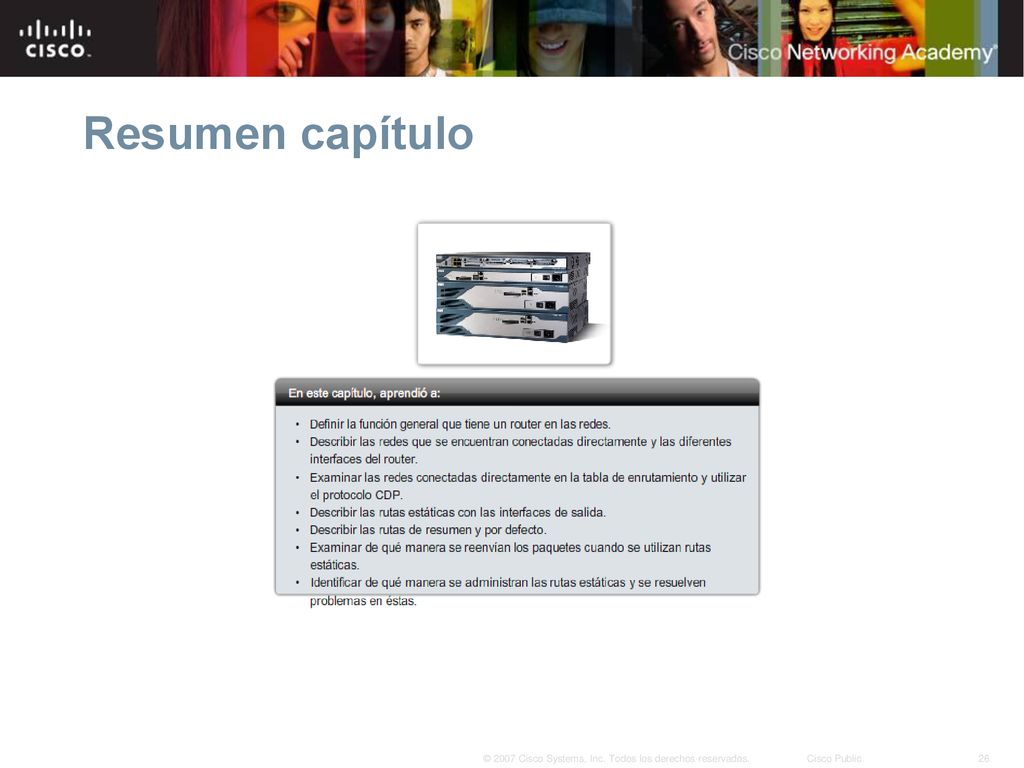

26 Resumen capítulo

27 Introducción a los protocolos de enrutamiento dinámico
Capítulo 3 Introducción a los protocolos de enrutamiento dinámico

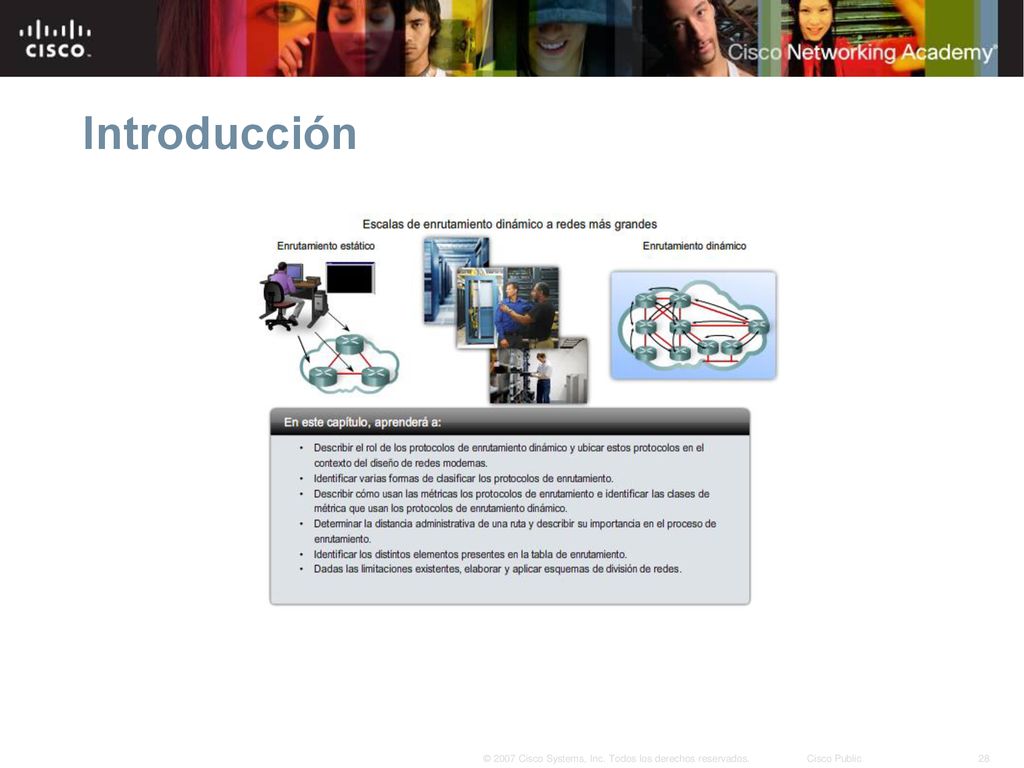

28 Introducción

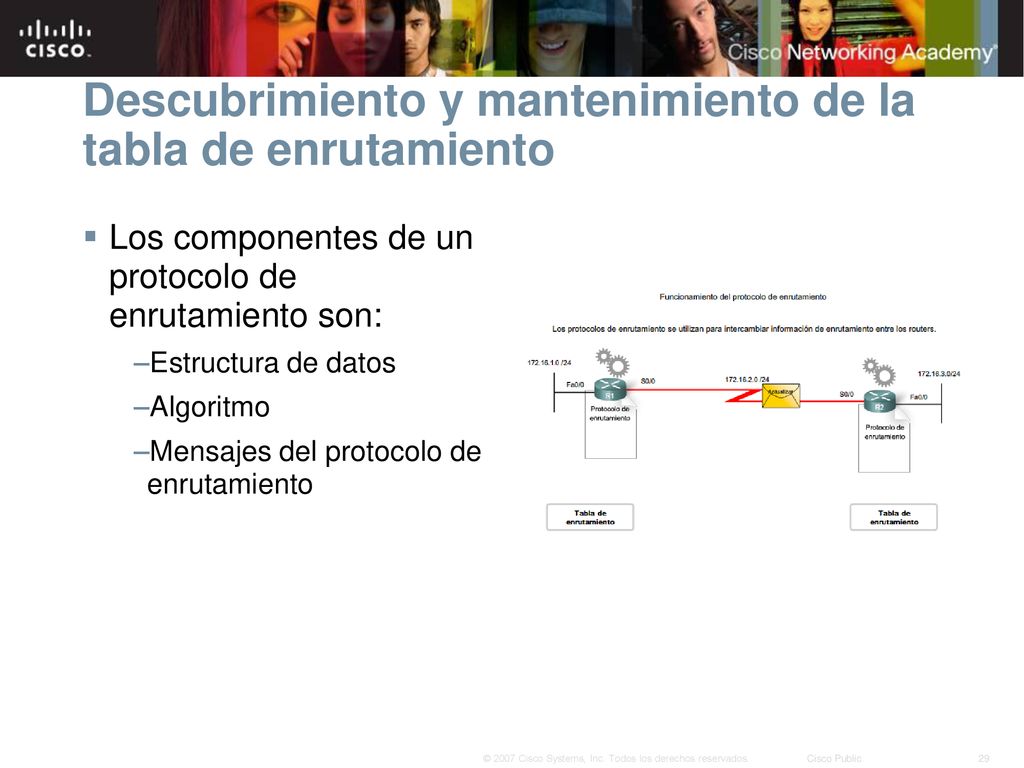

29 Descubrimiento y mantenimiento de la tabla de enrutamiento
Los componentes de un protocolo de enrutamiento son: Estructura de datos Algoritmo Mensajes del protocolo de enrutamiento

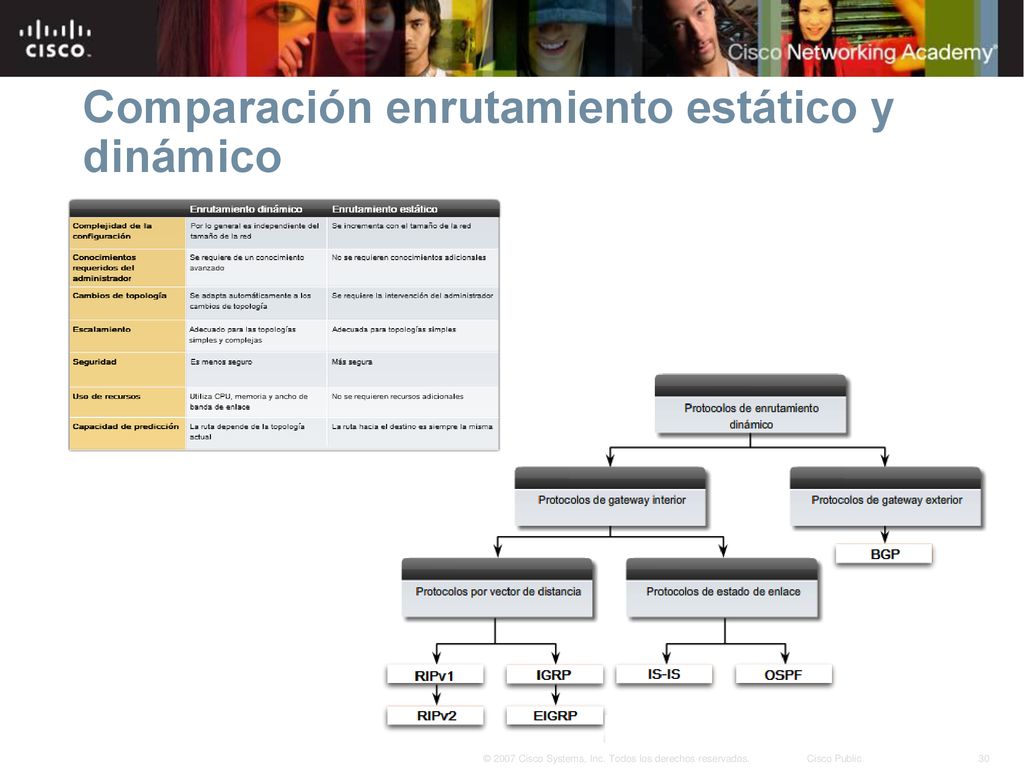

30 Comparación enrutamiento estático y dinámico

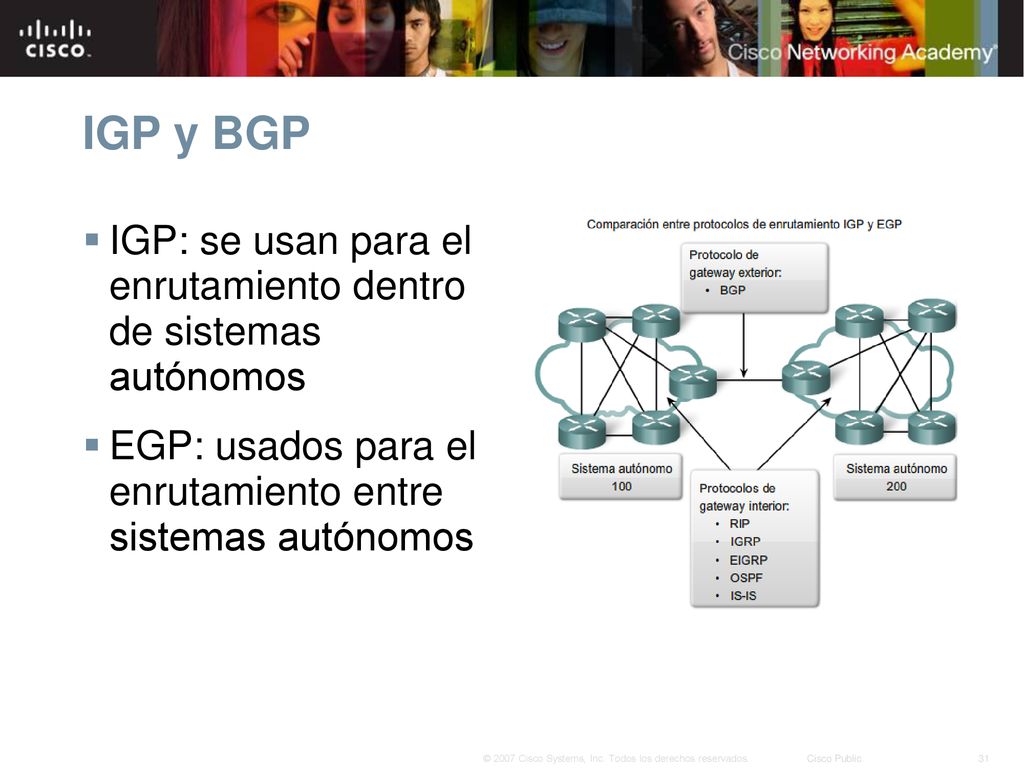

31 IGP y BGP IGP: se usan para el enrutamiento dentro de sistemas autónomos EGP: usados para el enrutamiento entre sistemas autónomos

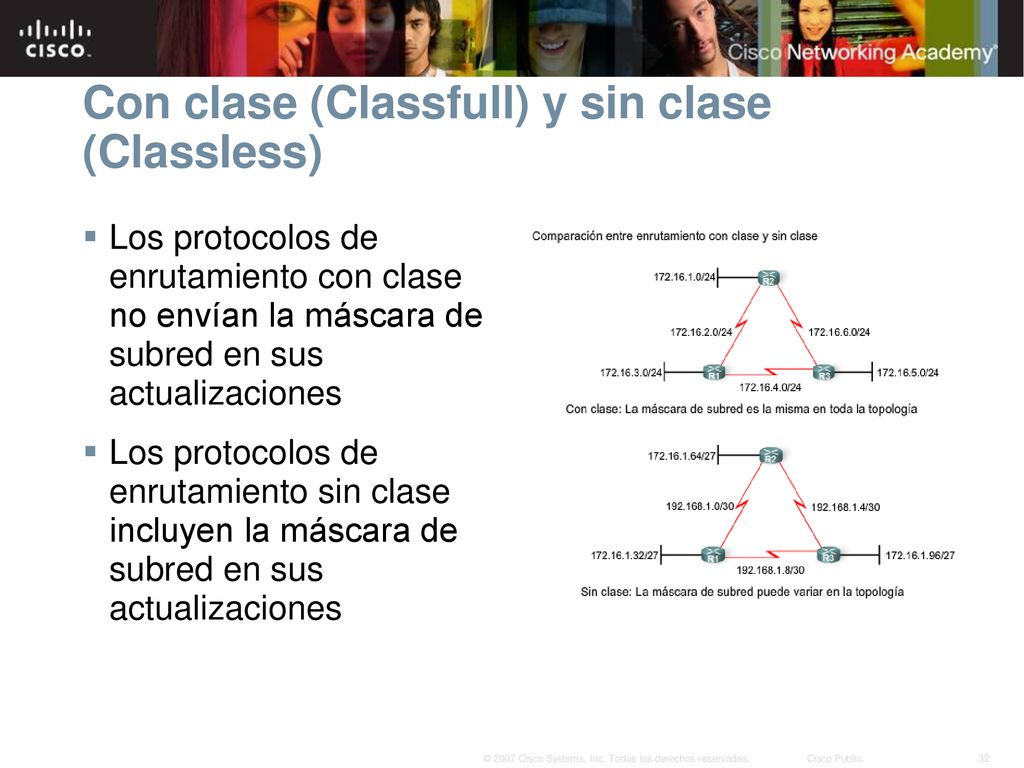

32 Con clase (Classfull) y sin clase (Classless)
Los protocolos de enrutamiento con clase no envían la máscara de subred en sus actualizaciones Los protocolos de enrutamiento sin clase incluyen la máscara de subred en sus actualizaciones

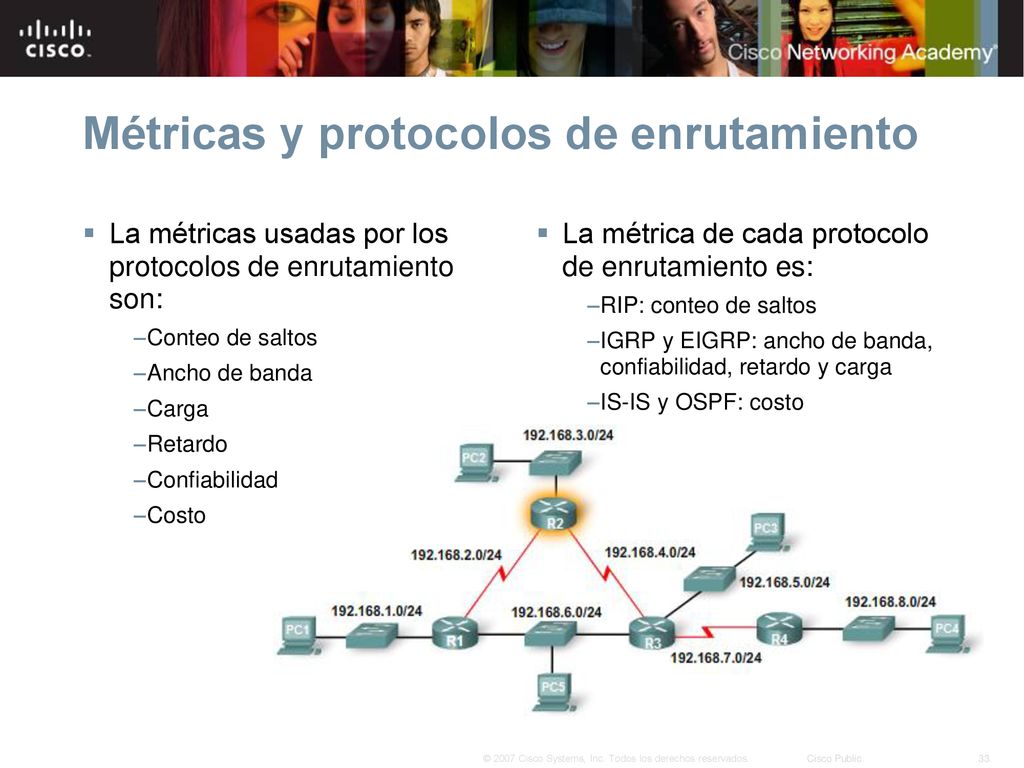

33 Métricas y protocolos de enrutamiento
La métricas usadas por los protocolos de enrutamiento son: Conteo de saltos Ancho de banda Carga Retardo Confiabilidad Costo La métrica de cada protocolo de enrutamiento es: RIP: conteo de saltos IGRP y EIGRP: ancho de banda, confiabilidad, retardo y carga IS-IS y OSPF: costo

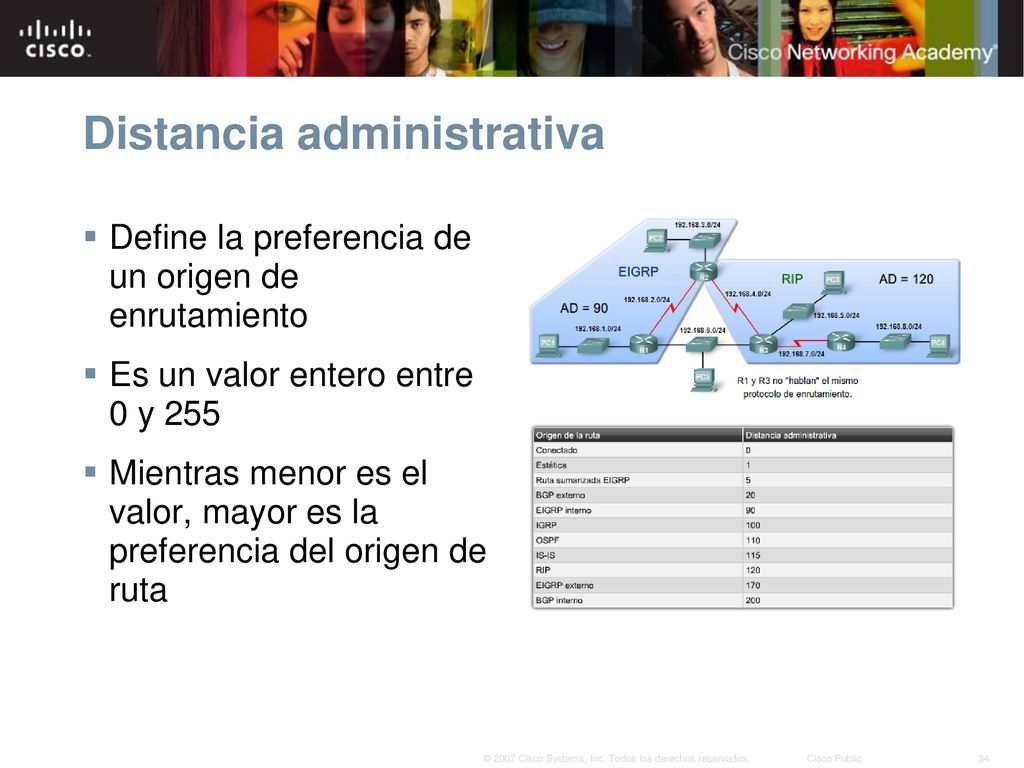

34 Distancia administrativa
Define la preferencia de un origen de enrutamiento Es un valor entero entre 0 y 255 Mientras menor es el valor, mayor es la preferencia del origen de ruta

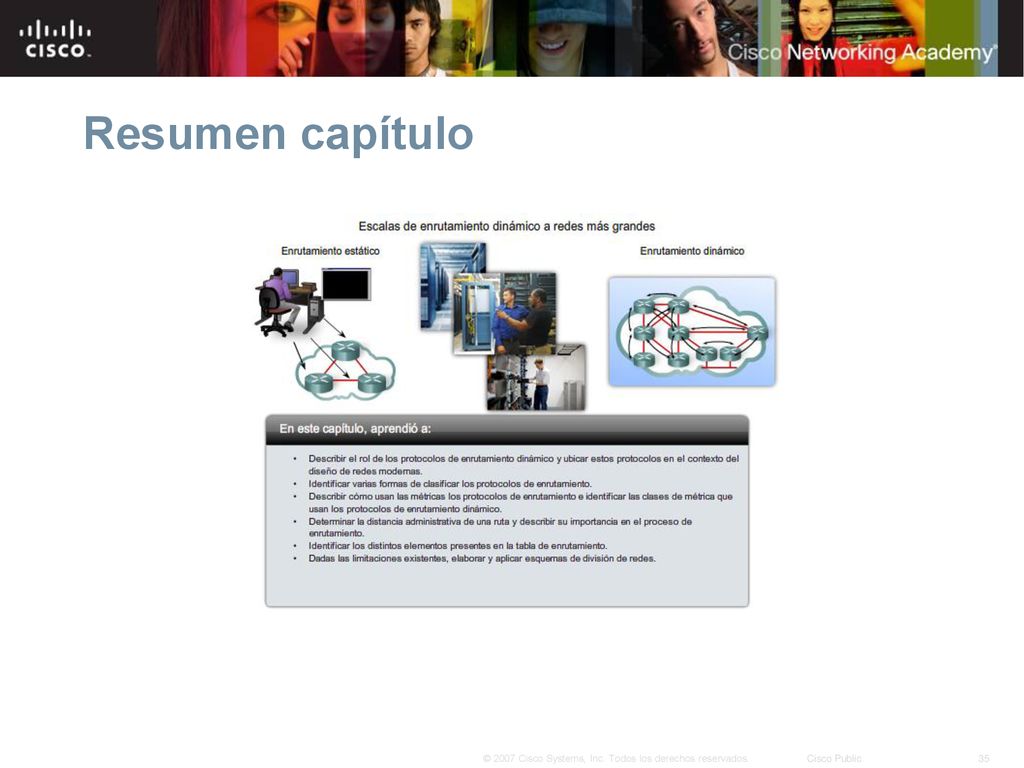

35 Resumen capítulo

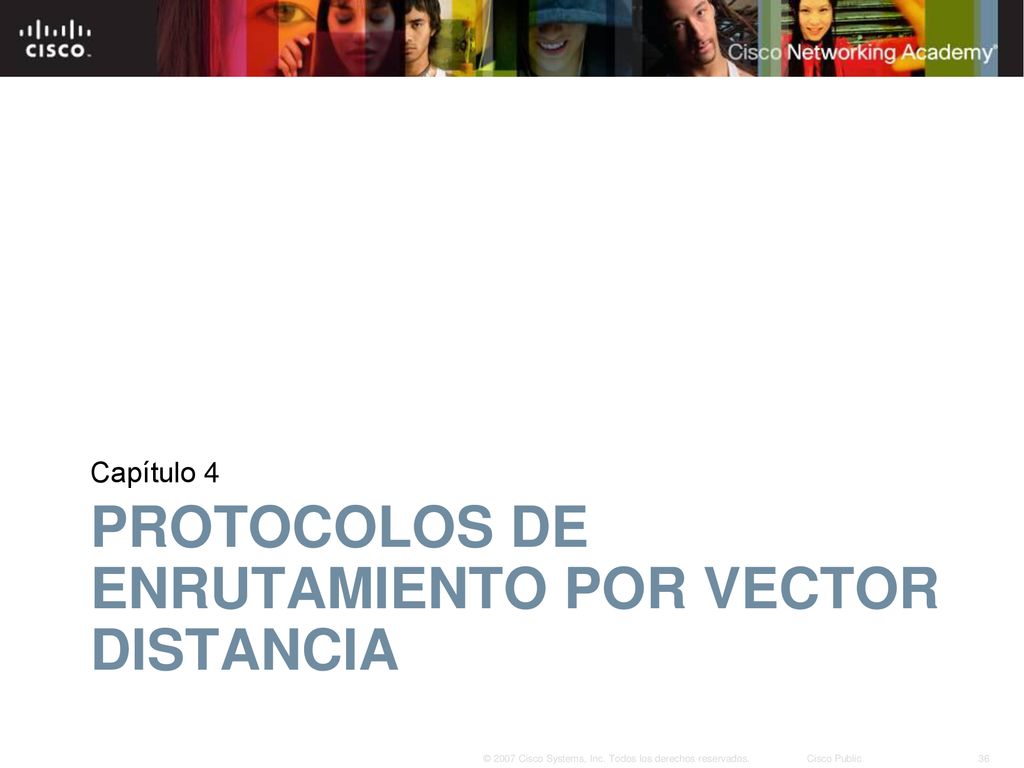

36 Protocolos de enrutamiento por vector distancia
Capítulo 4 Protocolos de enrutamiento por vector distancia

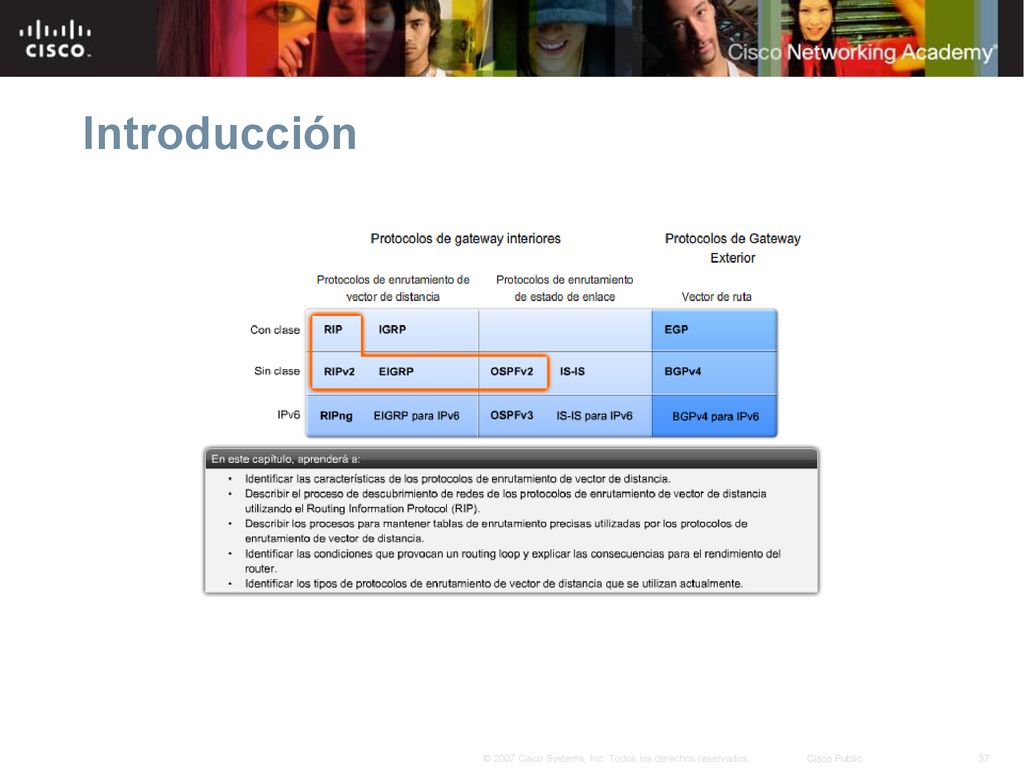

37 Introducción

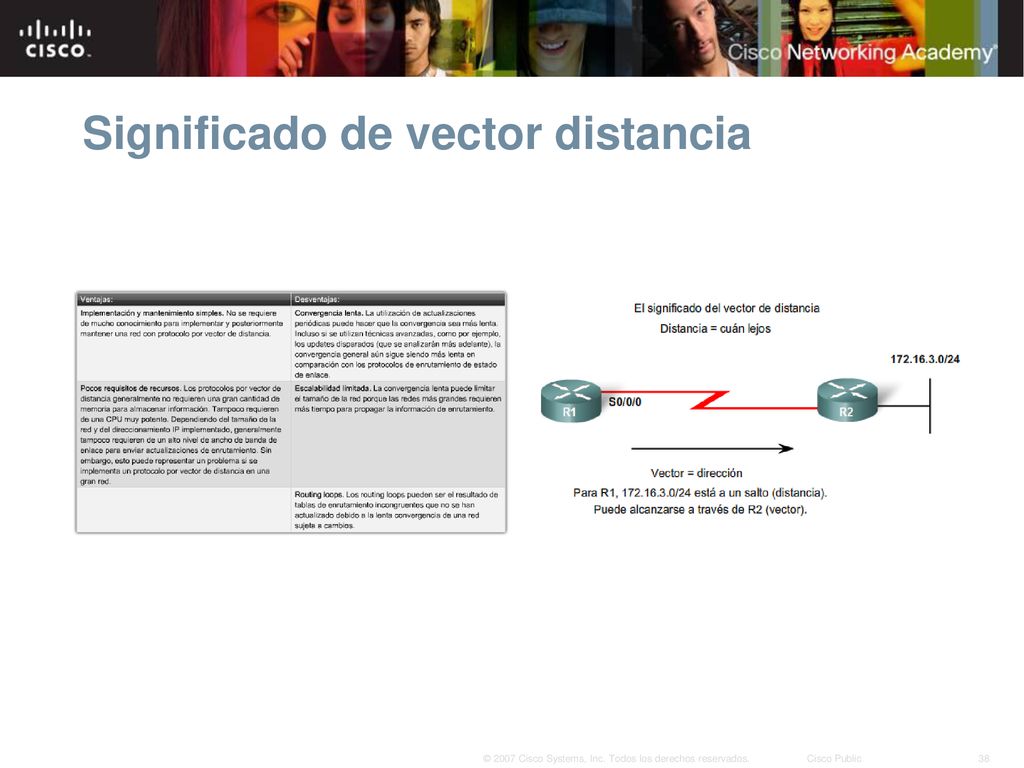

38 Significado de vector distancia

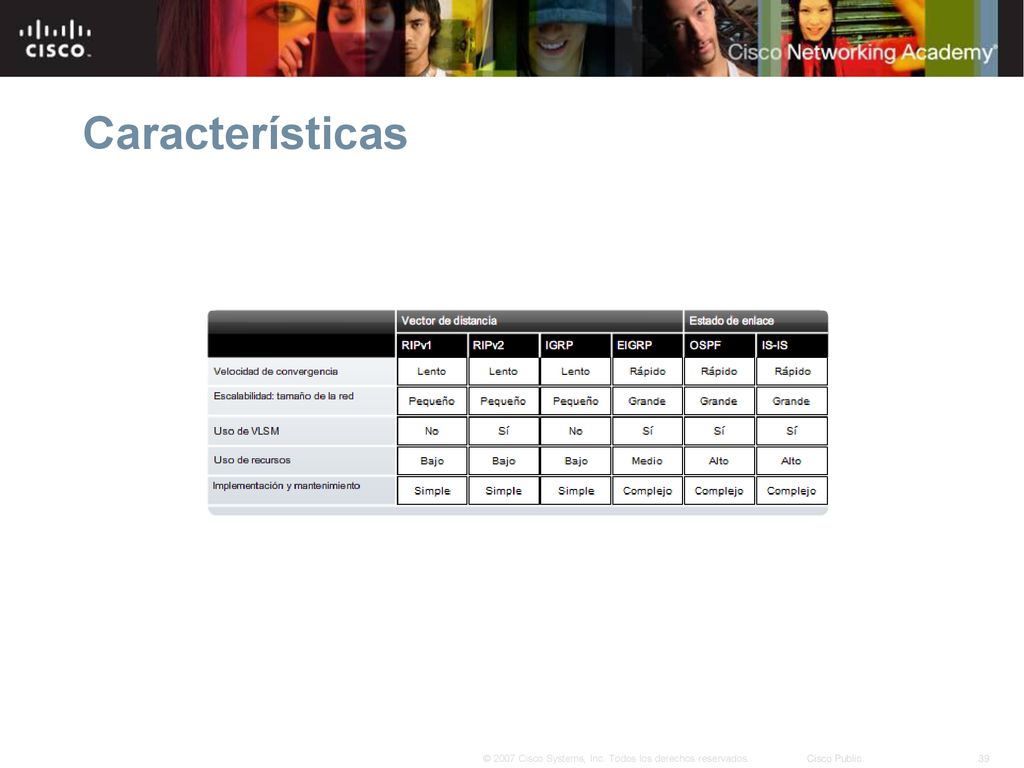

39 Características

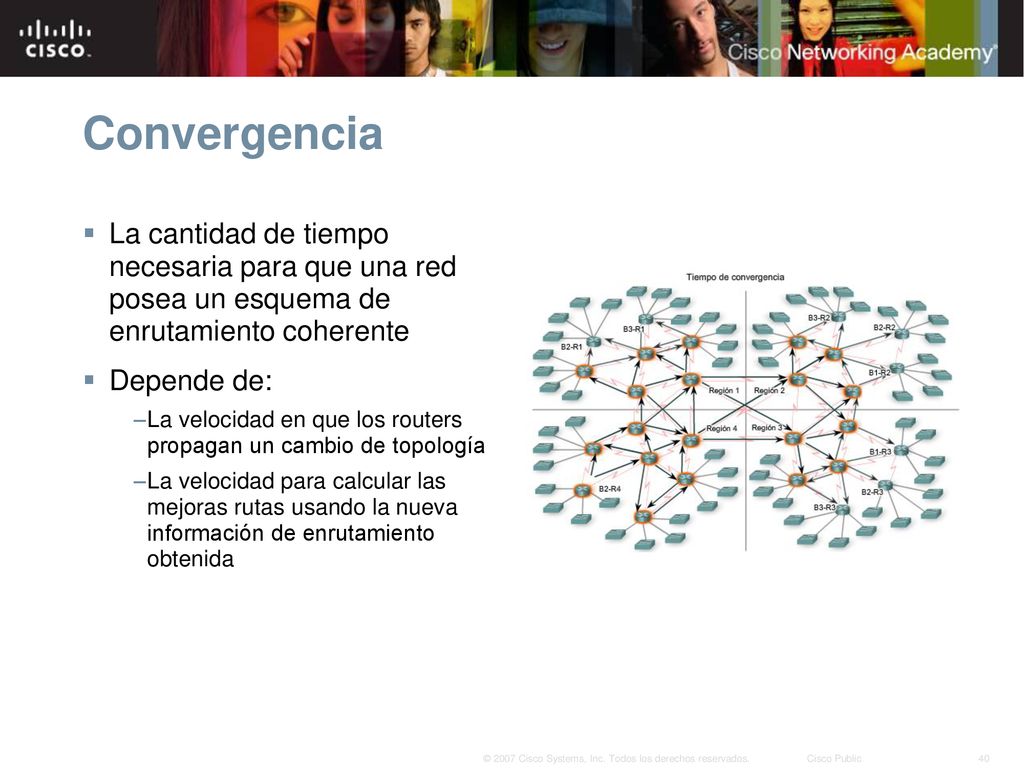

40 Convergencia La cantidad de tiempo necesaria para que una red posea un esquema de enrutamiento coherente Depende de: La velocidad en que los routers propagan un cambio de topología La velocidad para calcular las mejoras rutas usando la nueva información de enrutamiento obtenida

41 Actualizaciones periódicas: RIPv1 e IGRP
El router envía su tabla de enrutamiento completa a sus vecinos a intervalos de tiempo predefinidos Además de los temporizadores de actualización, existen otros 3 temporizadores Temporizador de invalidez Temporizador de purga Temporizador de espera En el caso de RIP, el temporizador de actualización es de 30 segundos, el de invalidez es de 180 segundos, el de purga es de 240 segundos y el de espera es de 180 segundos

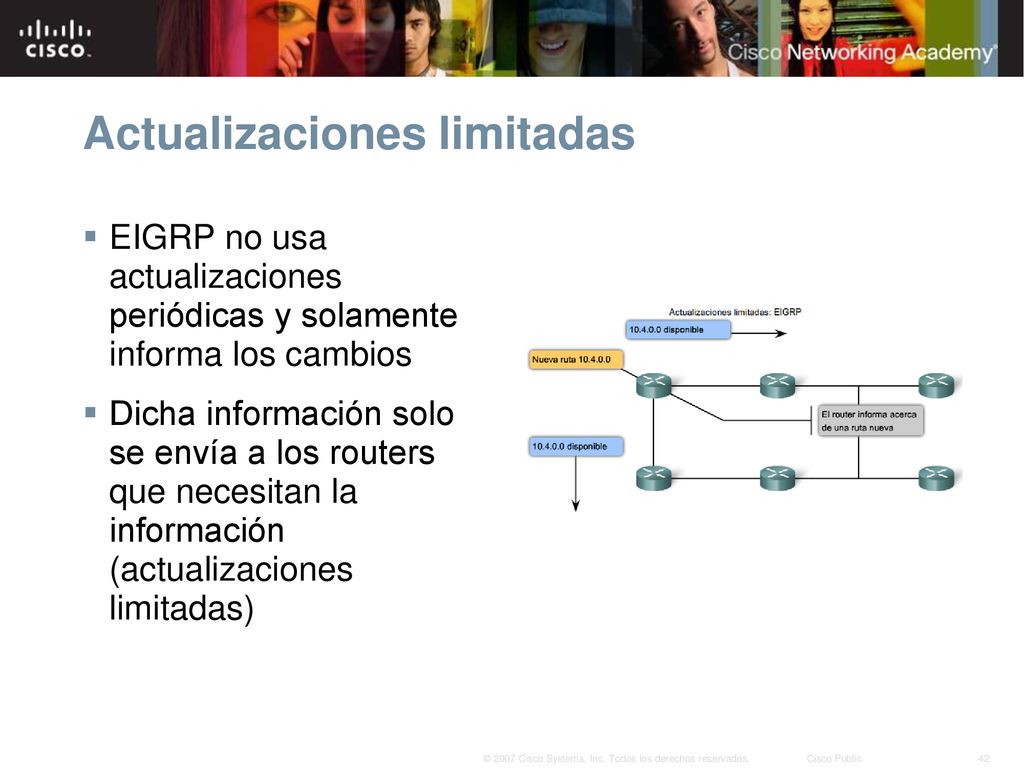

42 Actualizaciones limitadas
EIGRP no usa actualizaciones periódicas y solamente informa los cambios Dicha información solo se envía a los routers que necesitan la información (actualizaciones limitadas)

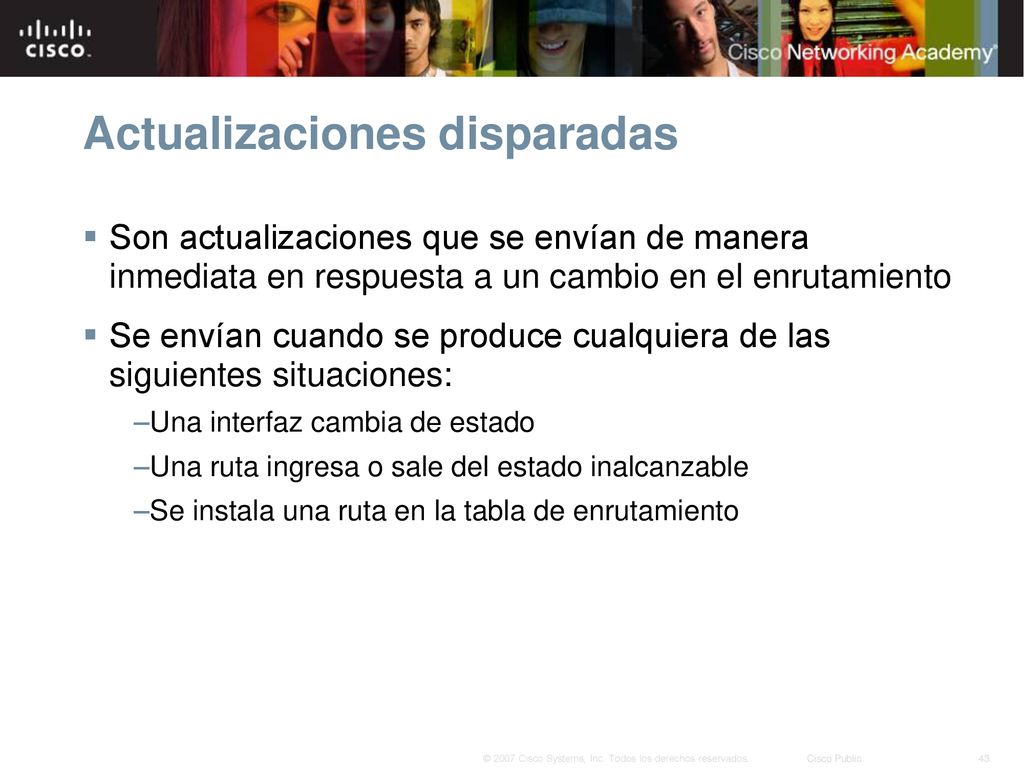

43 Actualizaciones disparadas
Son actualizaciones que se envían de manera inmediata en respuesta a un cambio en el enrutamiento Se envían cuando se produce cualquiera de las siguientes situaciones: Una interfaz cambia de estado Una ruta ingresa o sale del estado inalcanzable Se instala una ruta en la tabla de enrutamiento

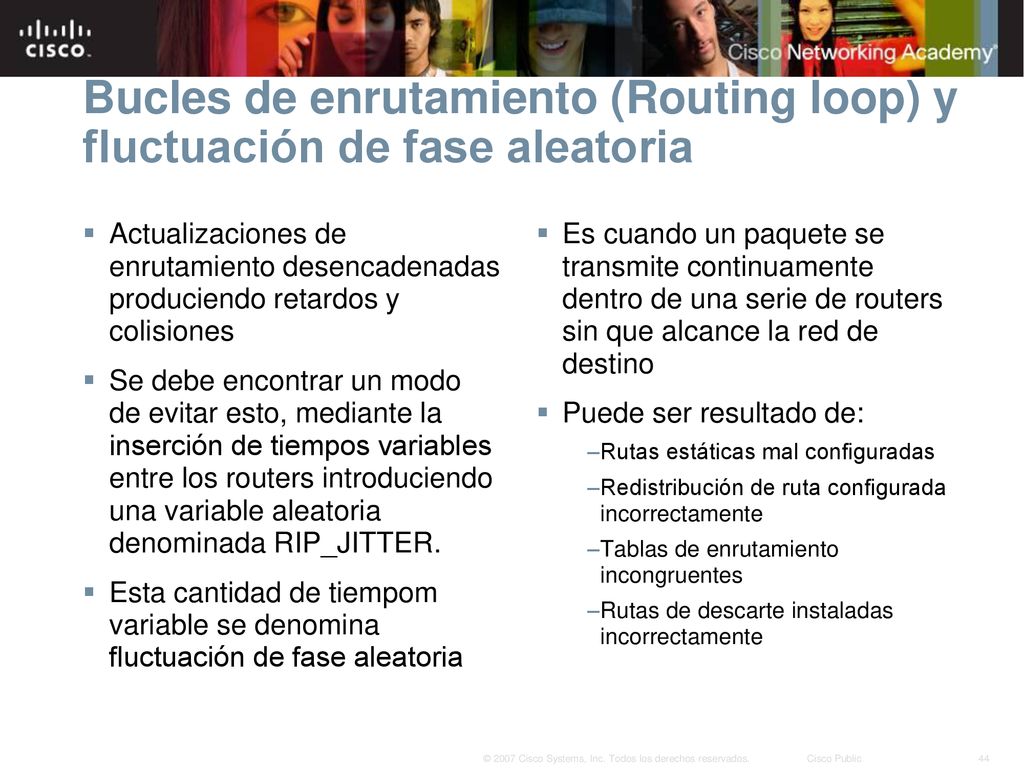

44 Bucles de enrutamiento (Routing loop) y fluctuación de fase aleatoria
Actualizaciones de enrutamiento desencadenadas produciendo retardos y colisiones Se debe encontrar un modo de evitar esto, mediante la inserción de tiempos variables entre los routers introduciendo una variable aleatoria denominada RIP_JITTER. Esta cantidad de tiempom variable se denomina fluctuación de fase aleatoria Es cuando un paquete se transmite continuamente dentro de una serie de routers sin que alcance la red de destino Puede ser resultado de: Rutas estáticas mal configuradas Redistribución de ruta configurada incorrectamente Tablas de enrutamiento incongruentes Rutas de descarte instaladas incorrectamente

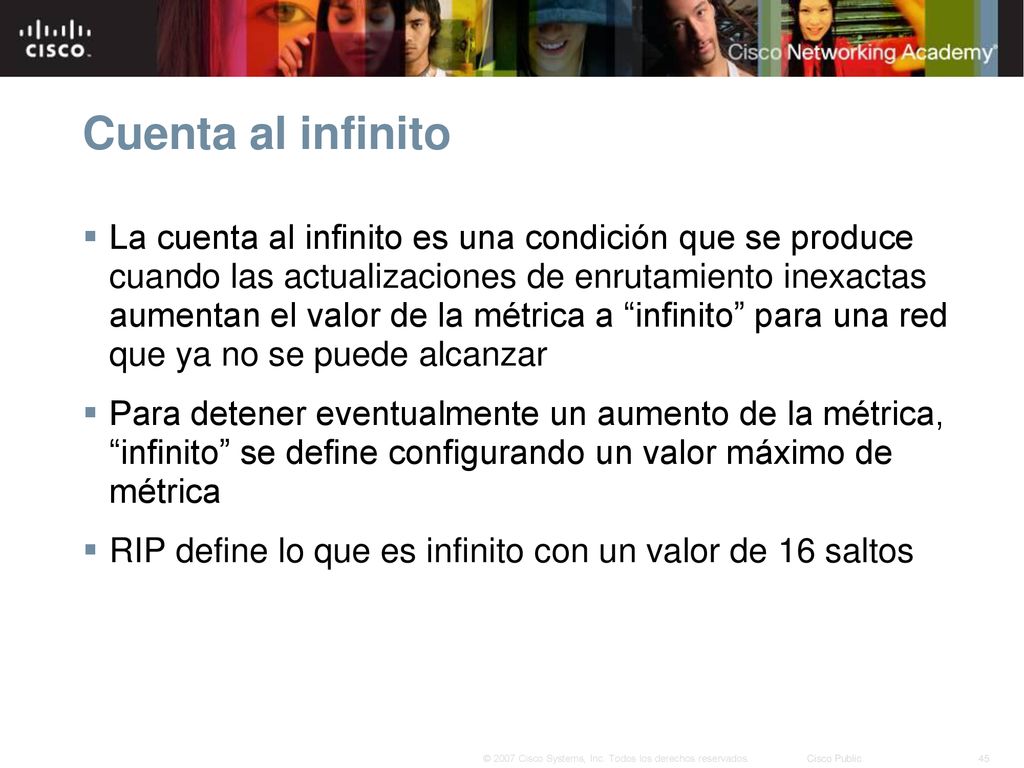

45 Cuenta al infinito La cuenta al infinito es una condición que se produce cuando las actualizaciones de enrutamiento inexactas aumentan el valor de la métrica a “infinito” para una red que ya no se puede alcanzar Para detener eventualmente un aumento de la métrica, “infinito” se define configurando un valor máximo de métrica RIP define lo que es infinito con un valor de 16 saltos

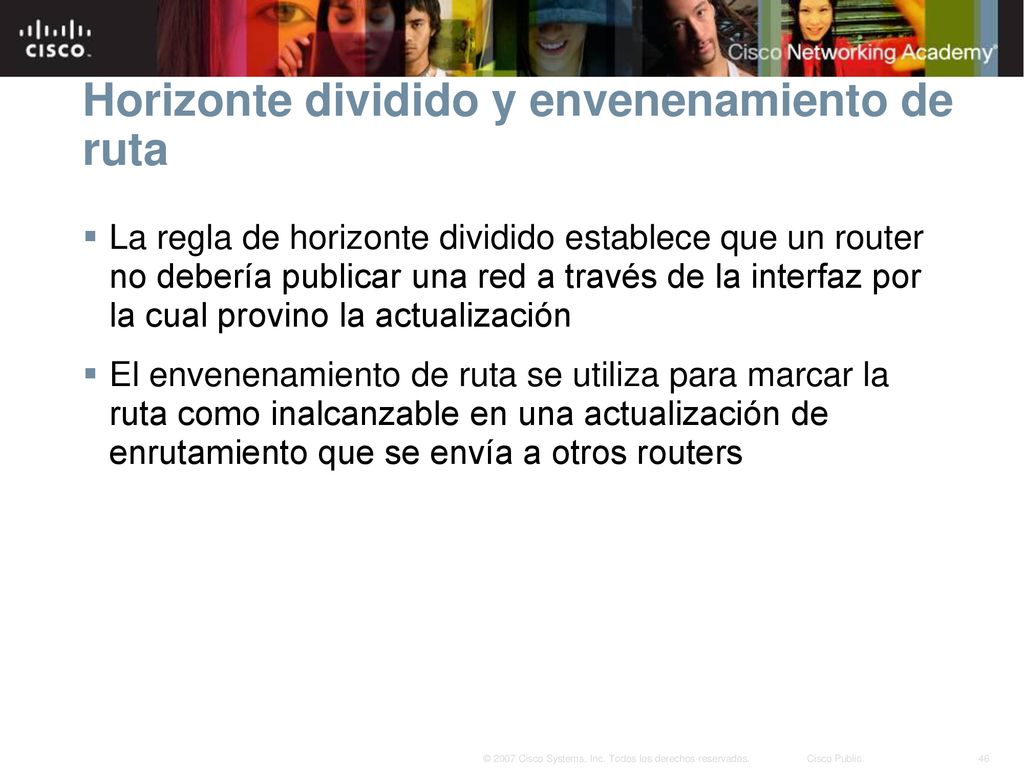

46 Horizonte dividido y envenenamiento de ruta
La regla de horizonte dividido establece que un router no debería publicar una red a través de la interfaz por la cual provino la actualización El envenenamiento de ruta se utiliza para marcar la ruta como inalcanzable en una actualización de enrutamiento que se envía a otros routers

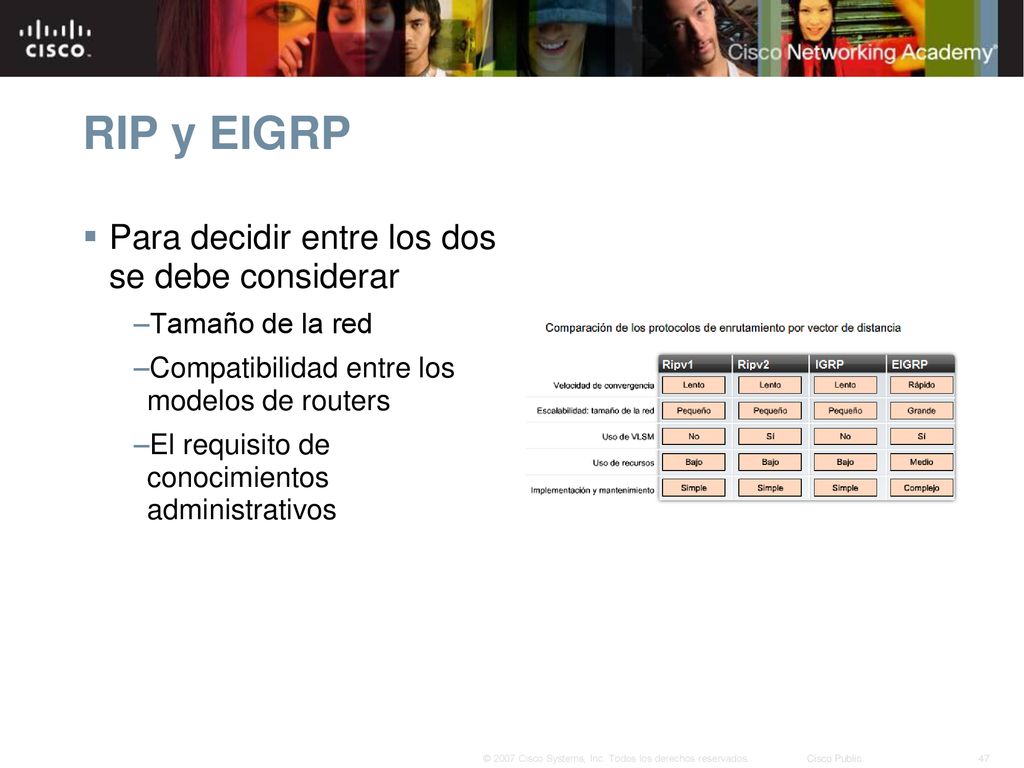

47 RIP y EIGRP Para decidir entre los dos se debe considerar
Tamaño de la red Compatibilidad entre los modelos de routers El requisito de conocimientos administrativos

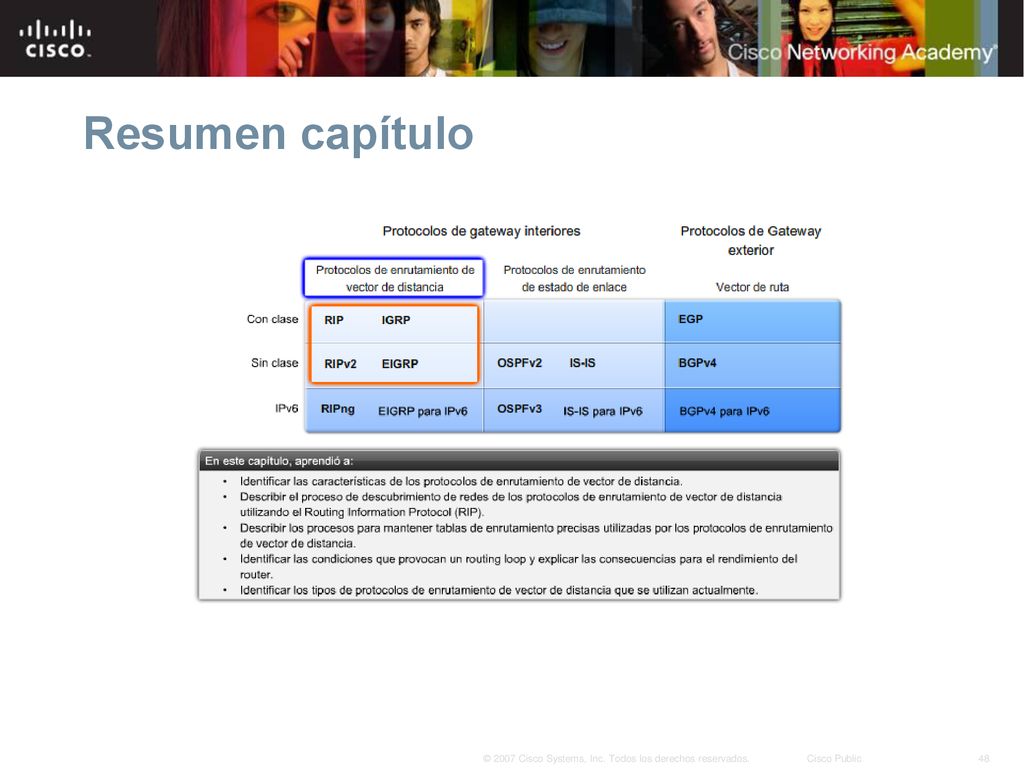

48 Resumen capítulo

49 Capítulo 5 RIP versión 1

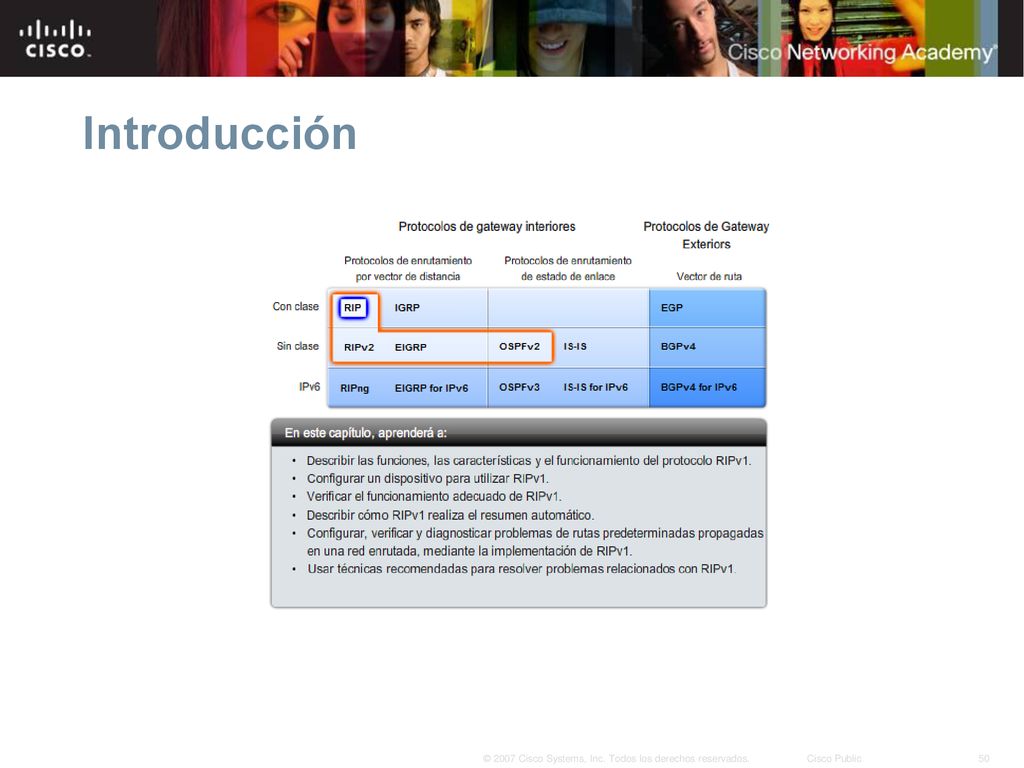

50 Introducción

51 Características de RIP
Protocolo de enrutamiento por vector distancia Usa conteo de saltos como métrica Las rutas con conteo de saltos mayores a 15 son inalcanzables Se transmiten mensajes cada 30 segundos

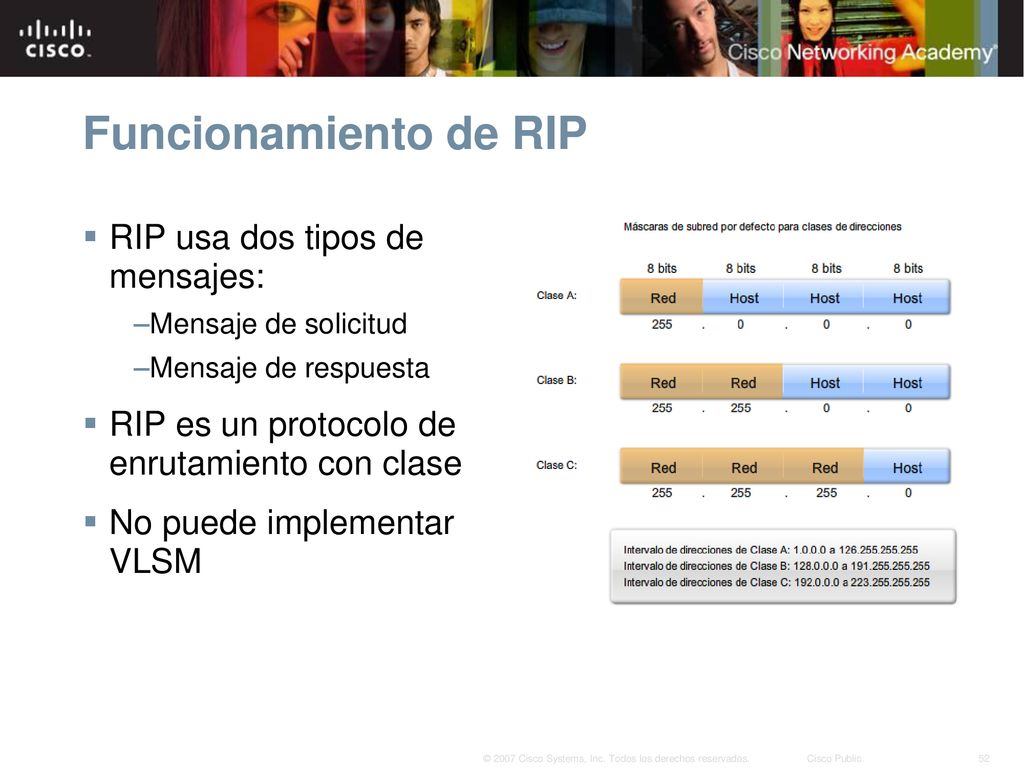

52 Funcionamiento de RIP RIP usa dos tipos de mensajes:
Mensaje de solicitud Mensaje de respuesta RIP es un protocolo de enrutamiento con clase No puede implementar VLSM

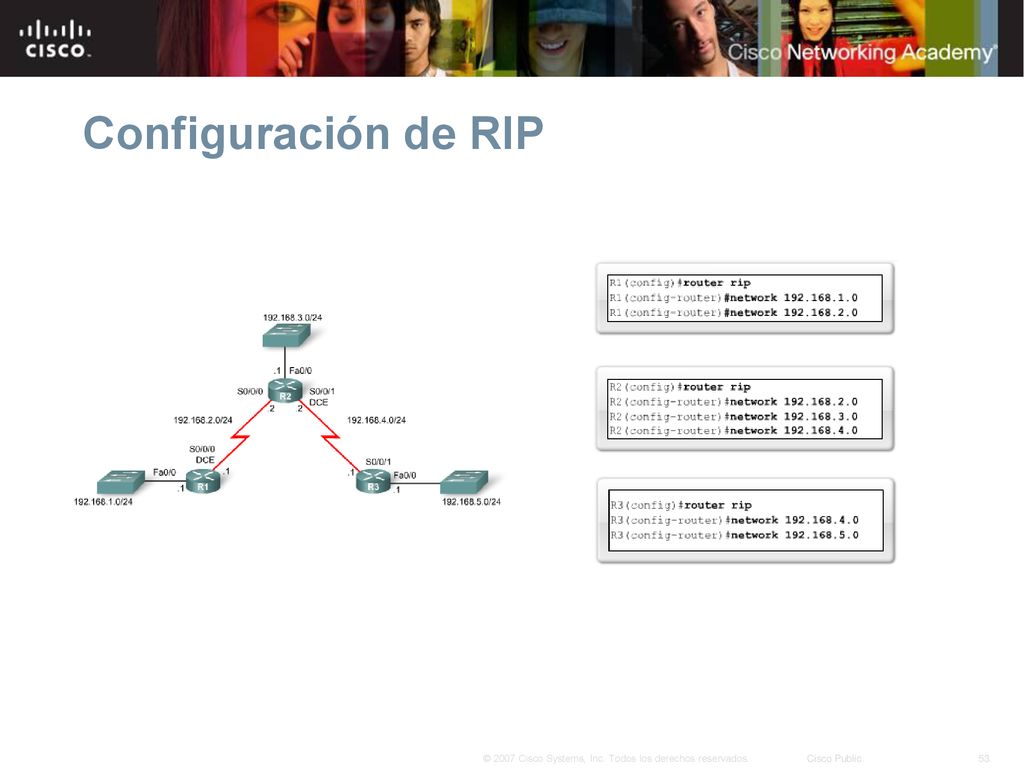

53 Configuración de RIP

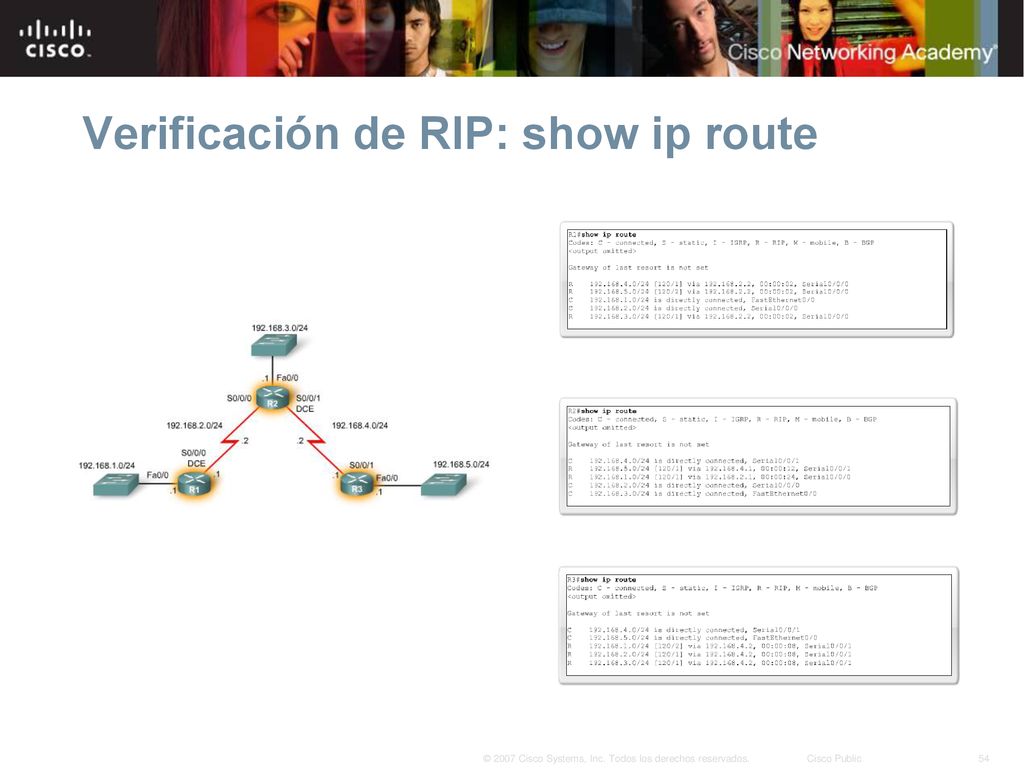

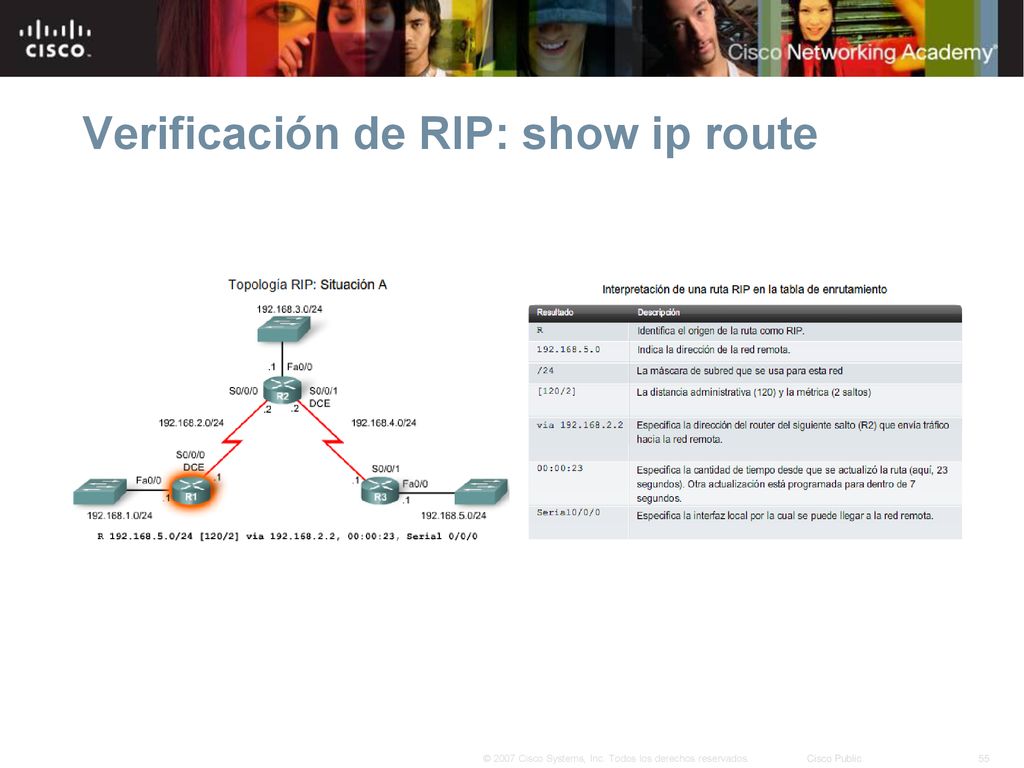

54 Verificación de RIP: show ip route

55 Verificación de RIP: show ip route

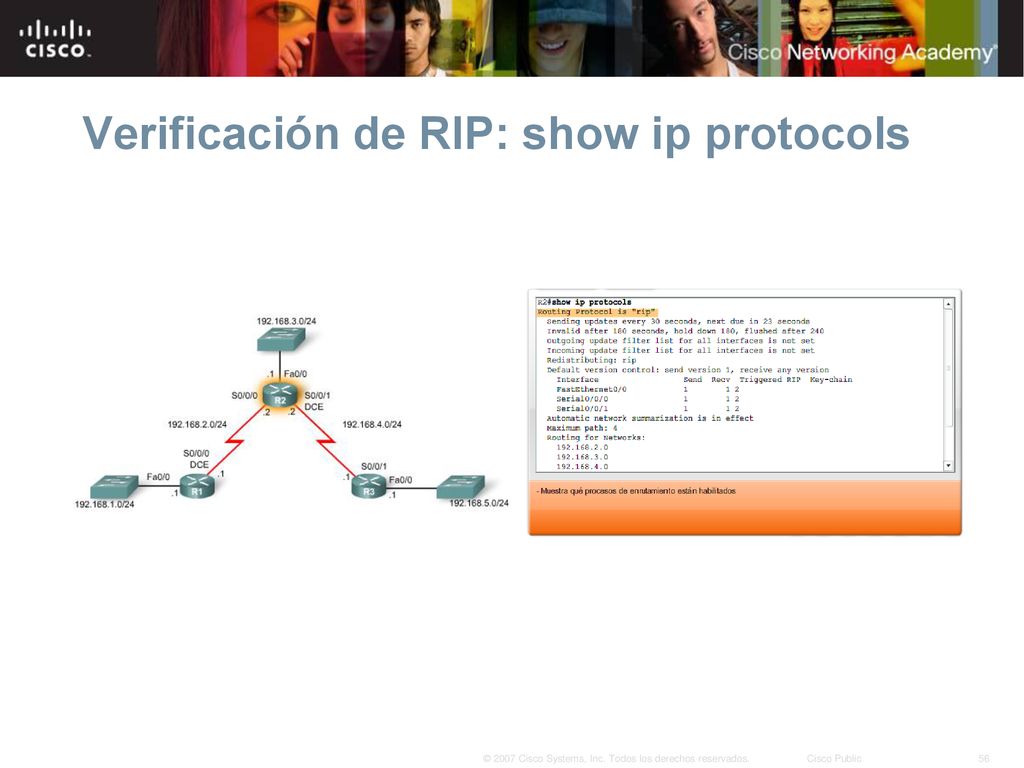

56 Verificación de RIP: show ip protocols

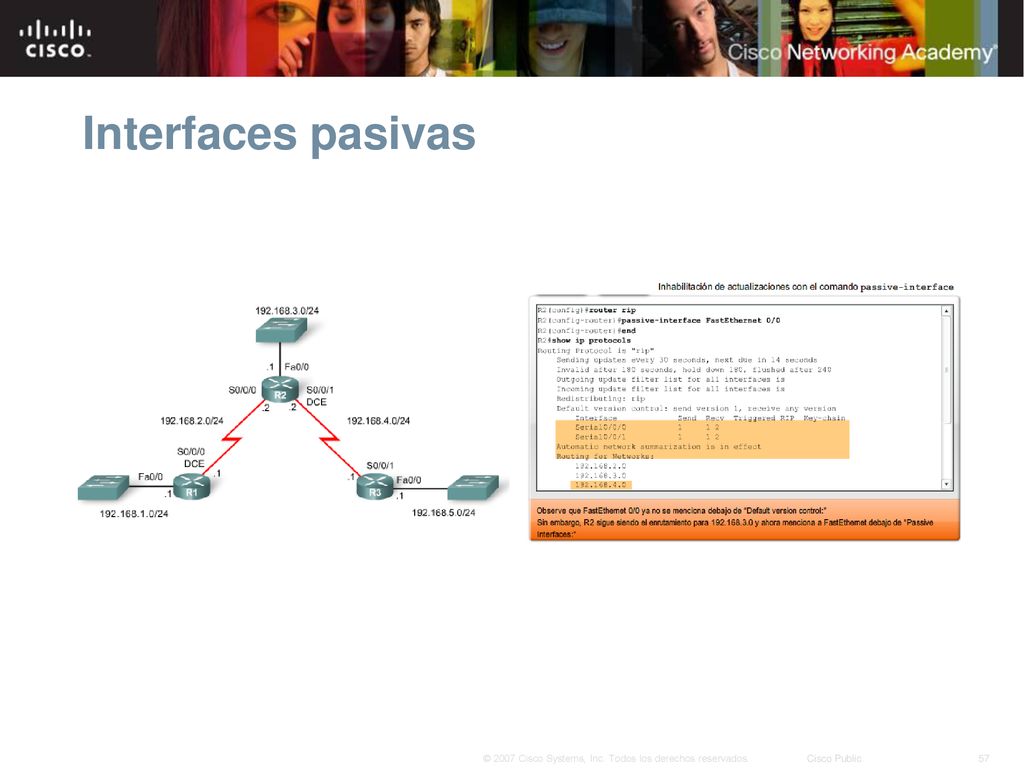

57 Interfaces pasivas

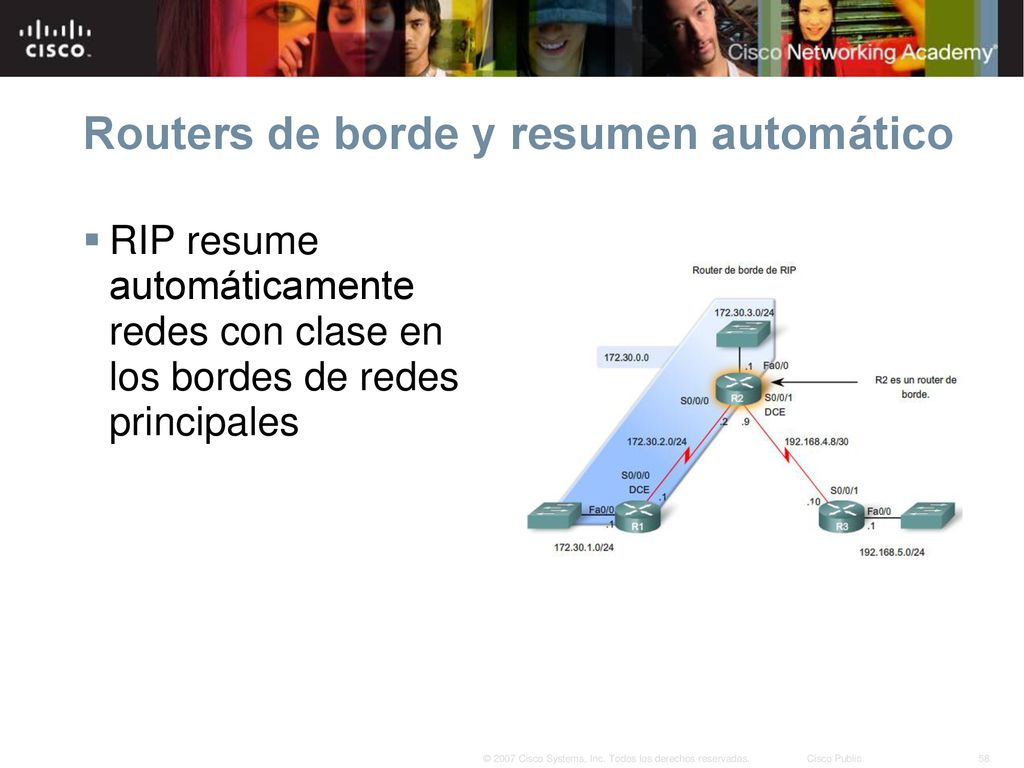

58 Routers de borde y resumen automático
RIP resume automáticamente redes con clase en los bordes de redes principales

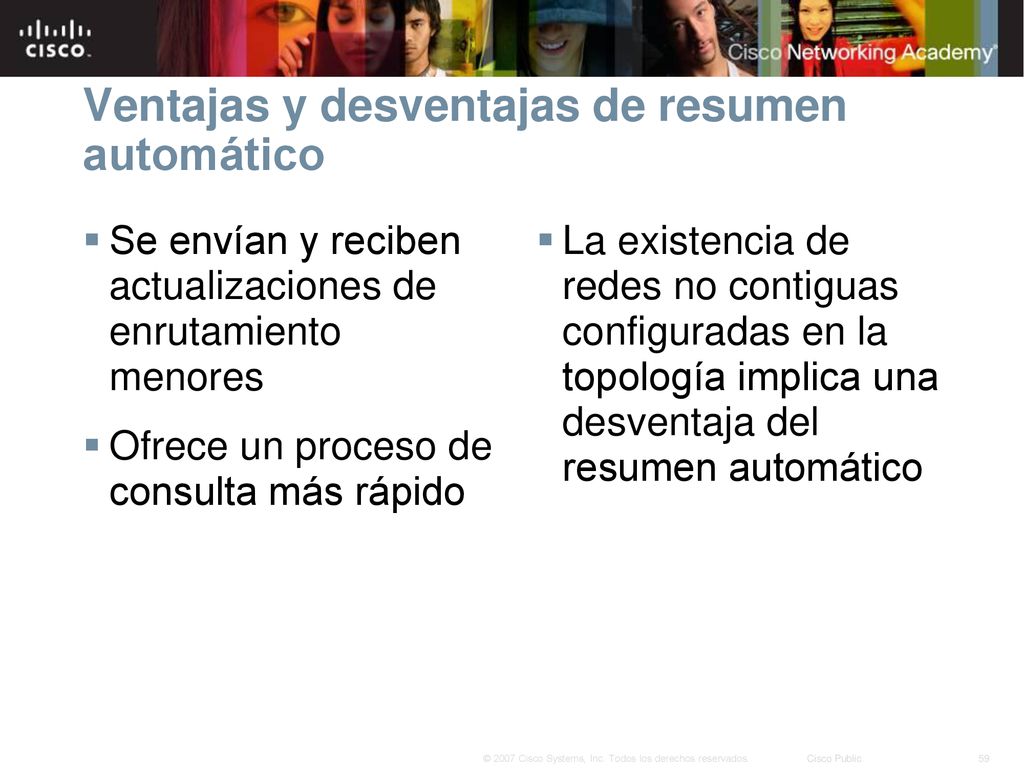

59 Ventajas y desventajas de resumen automático
Se envían y reciben actualizaciones de enrutamiento menores Ofrece un proceso de consulta más rápido La existencia de redes no contiguas configuradas en la topología implica una desventaja del resumen automático

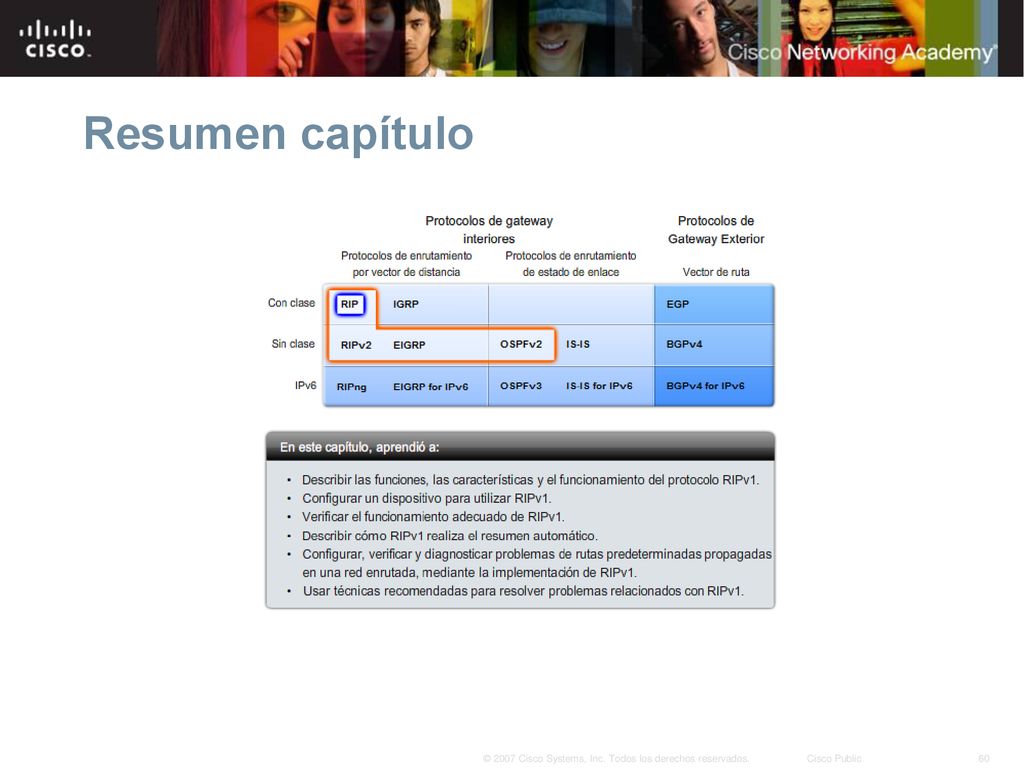

60 Resumen capítulo

61 Capítulo 6 VLSM y cidr

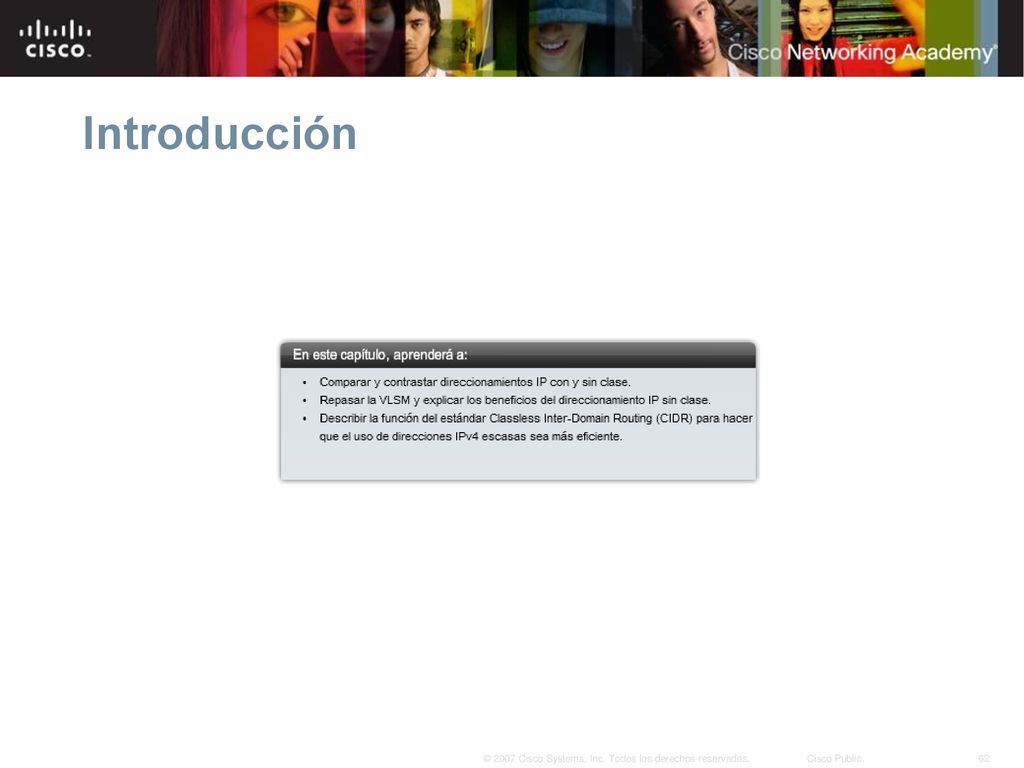

62 Introducción

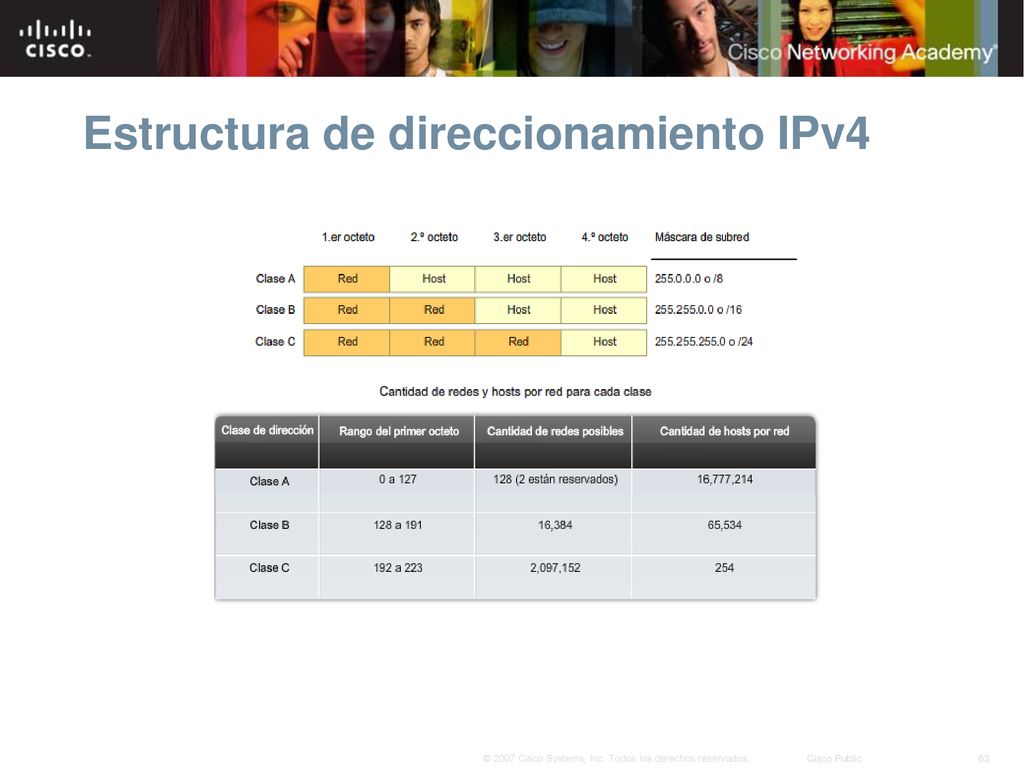

63 Estructura de direccionamiento IPv4

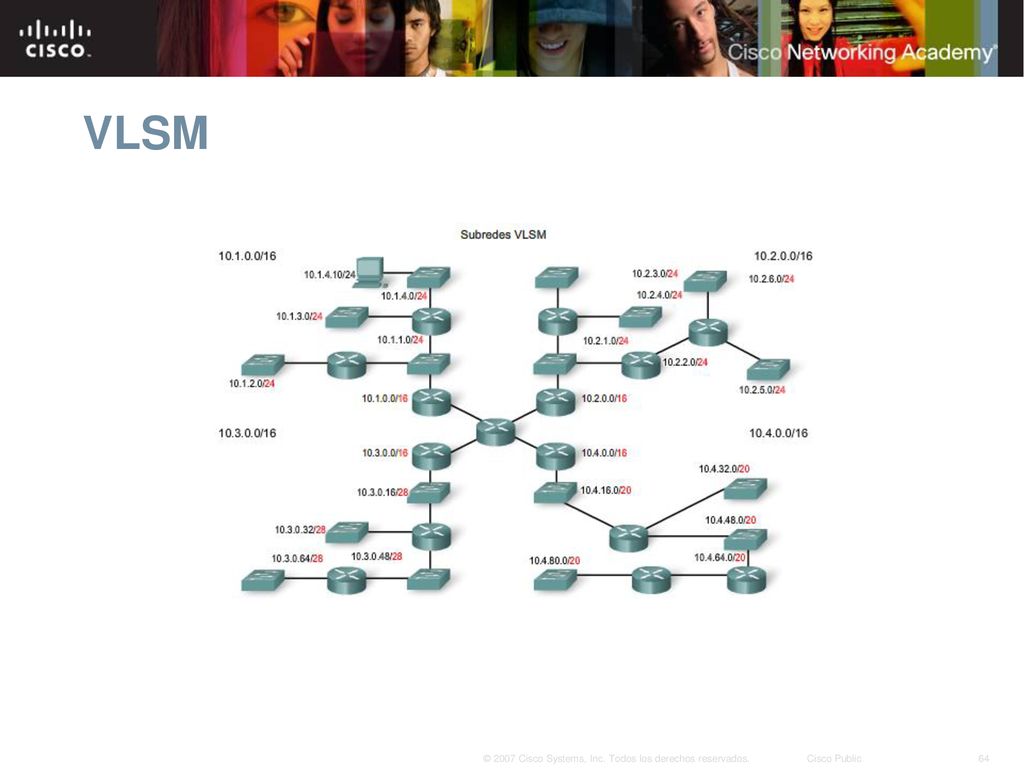

64 VLSM

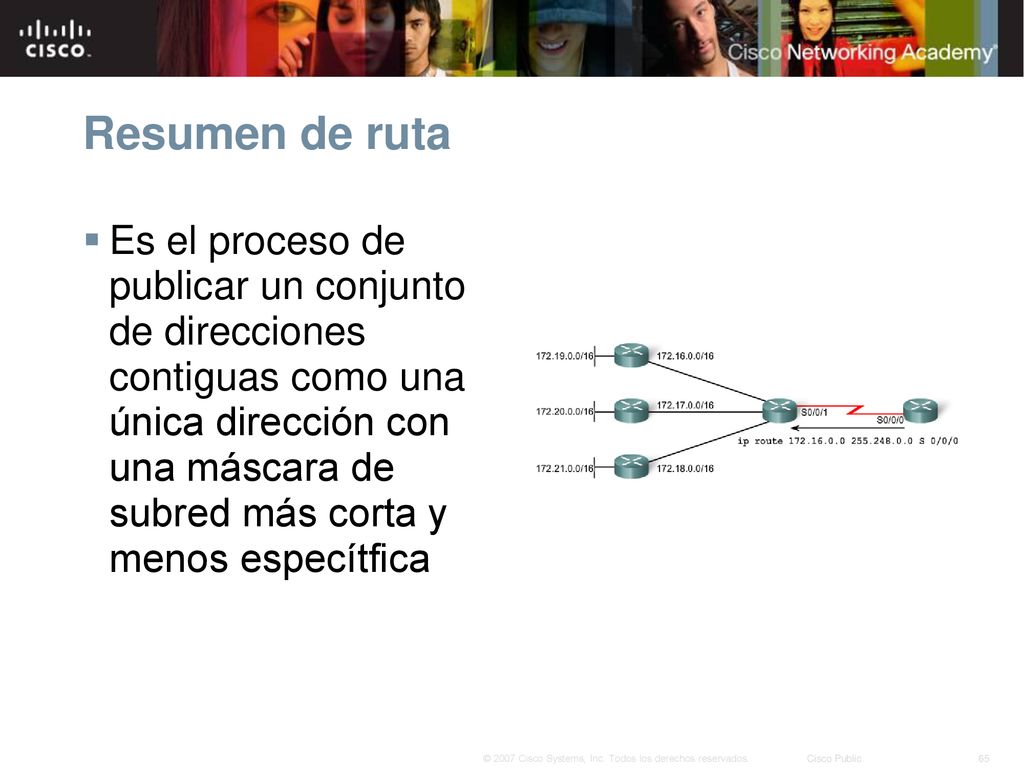

65 Resumen de ruta Es el proceso de publicar un conjunto de direcciones contiguas como una única dirección con una máscara de subred más corta y menos especítfica

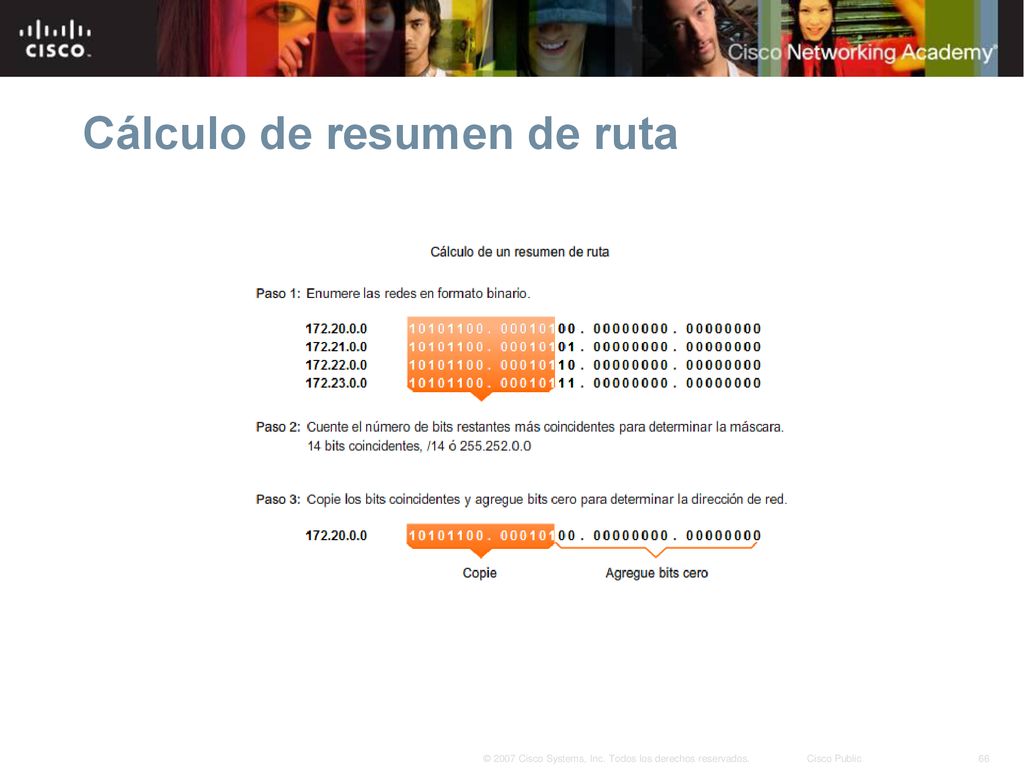

66 Cálculo de resumen de ruta

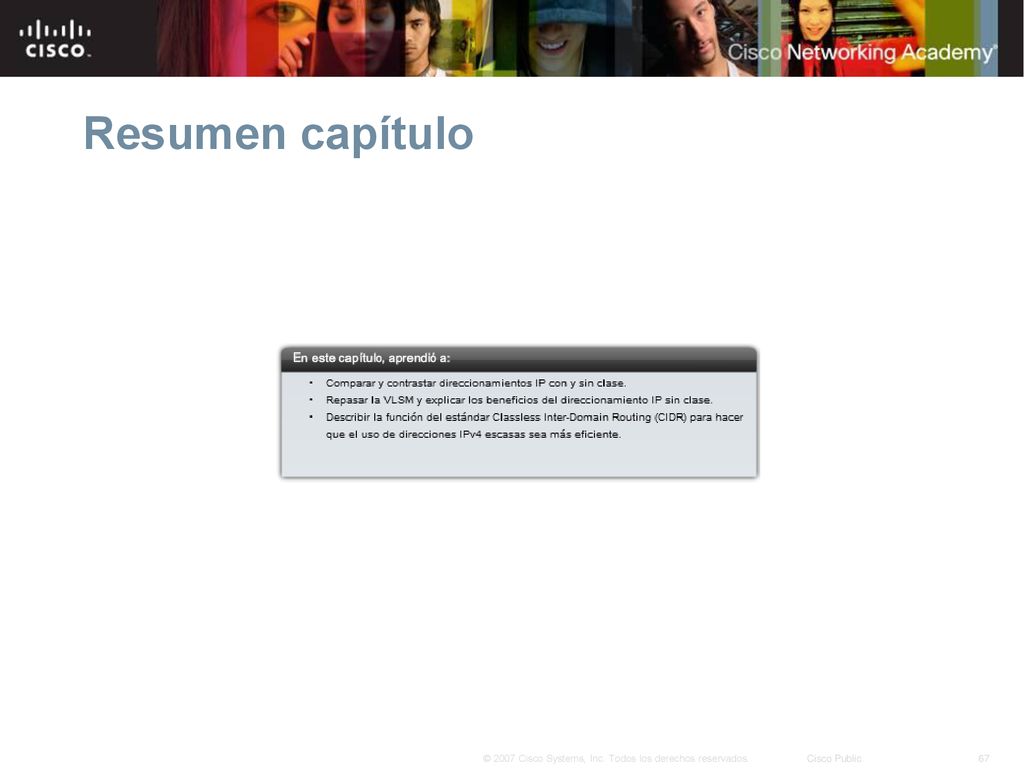

67 Resumen capítulo

68 Capítulo 7 RIPv2

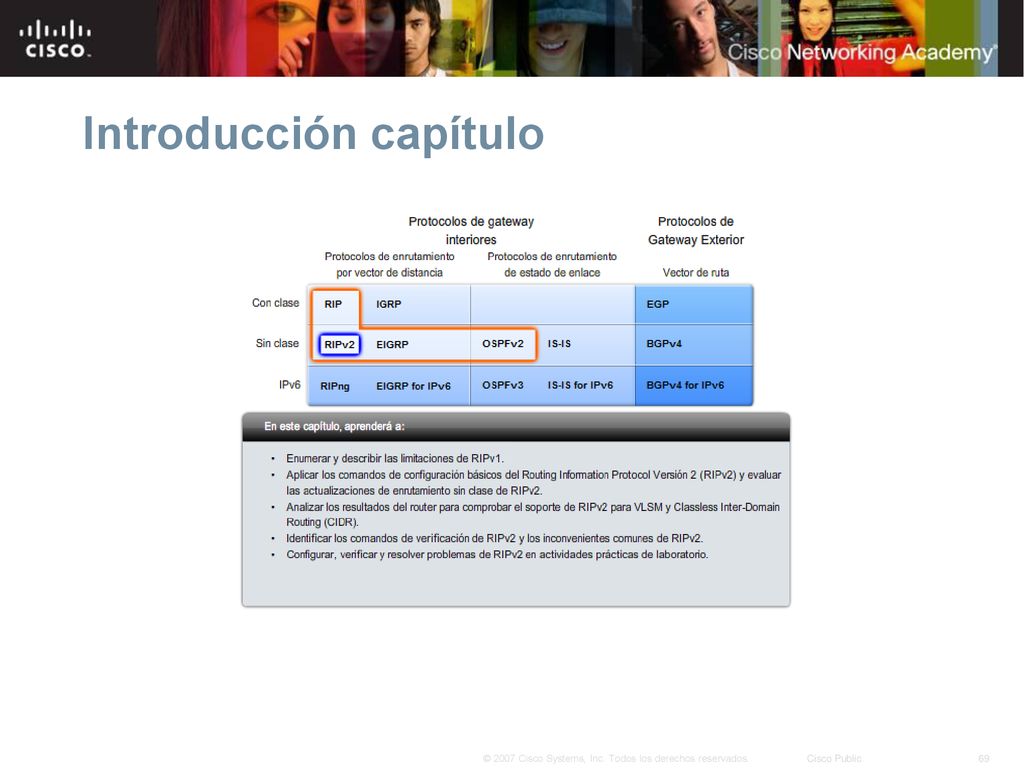

69 Introducción capítulo

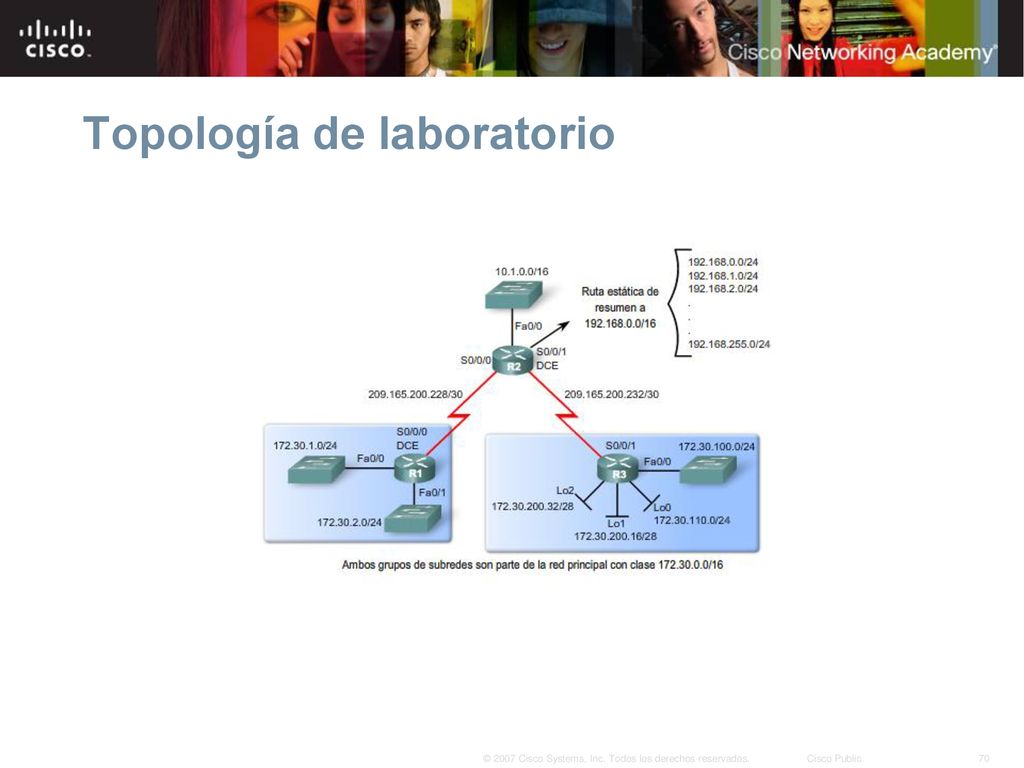

70 Topología de laboratorio

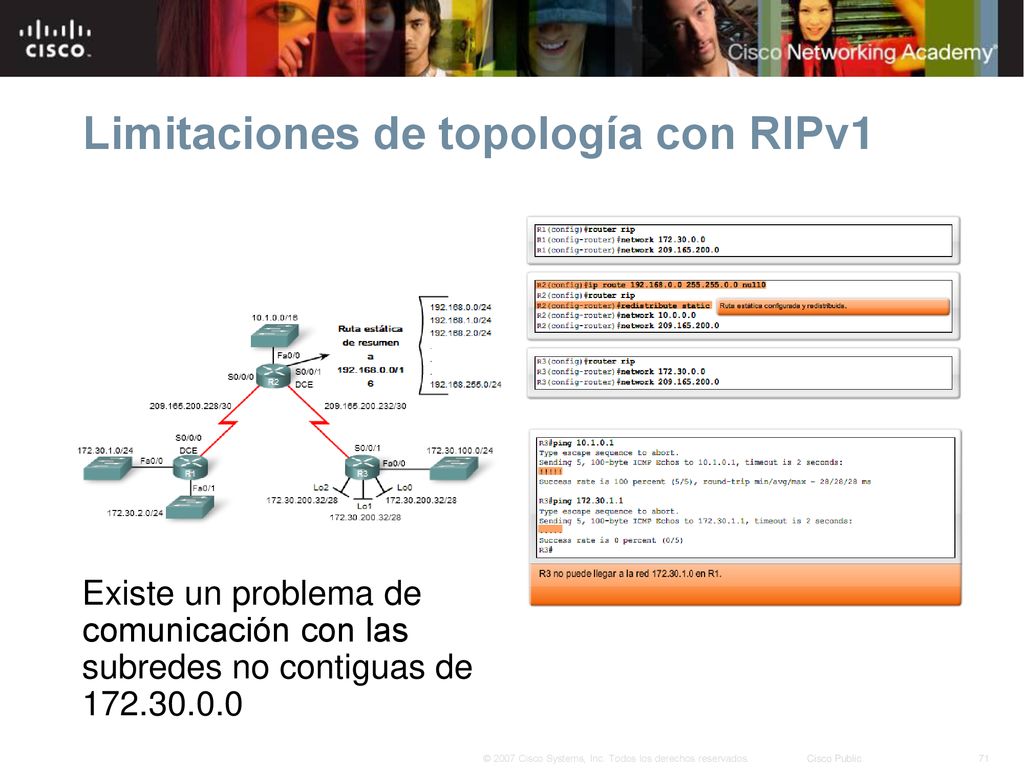

71 Limitaciones de topología con RIPv1
Existe un problema de comunicación con las subredes no contiguas de

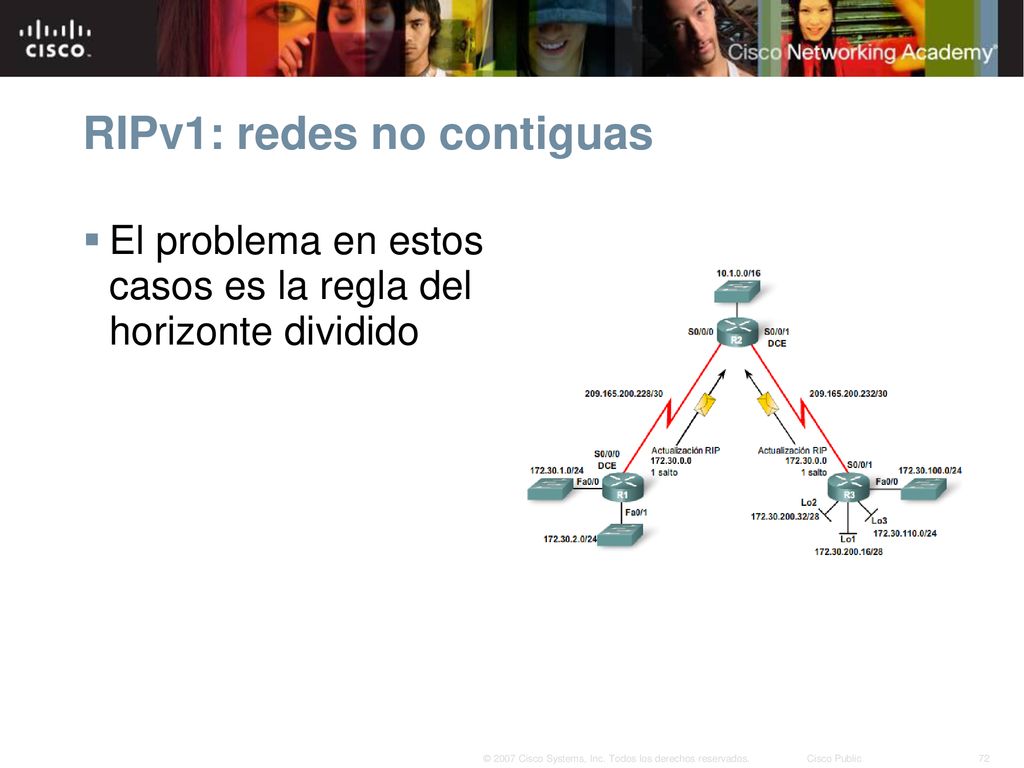

72 RIPv1: redes no contiguas
El problema en estos casos es la regla del horizonte dividido

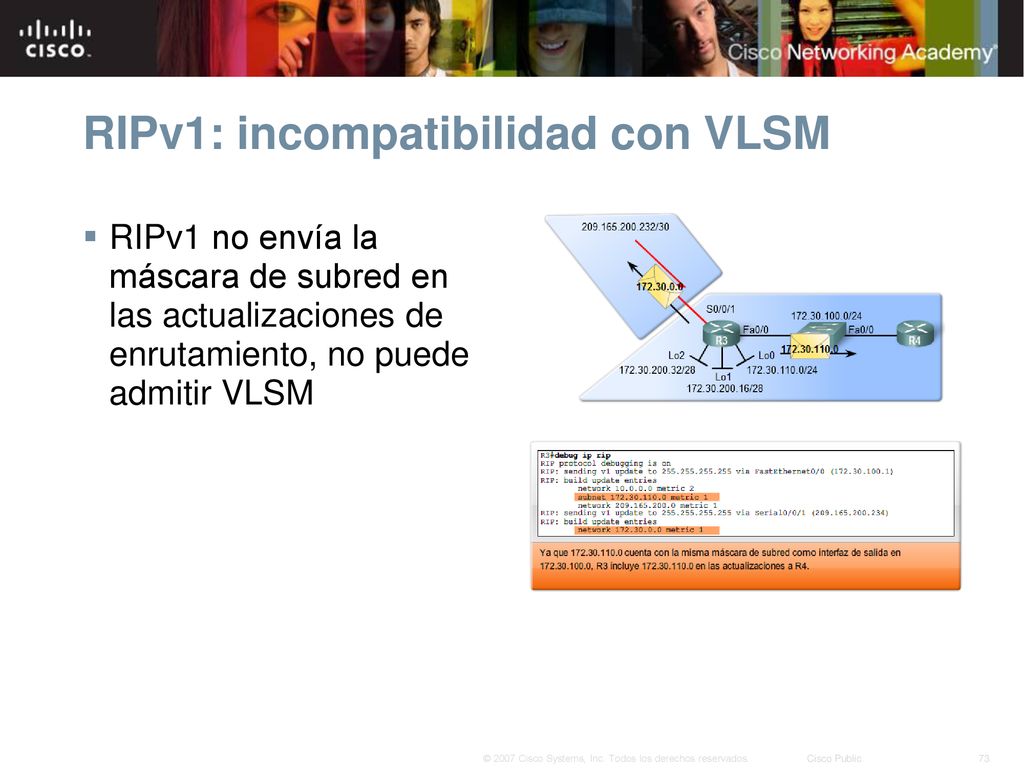

73 RIPv1: incompatibilidad con VLSM
RIPv1 no envía la máscara de subred en las actualizaciones de enrutamiento, no puede admitir VLSM

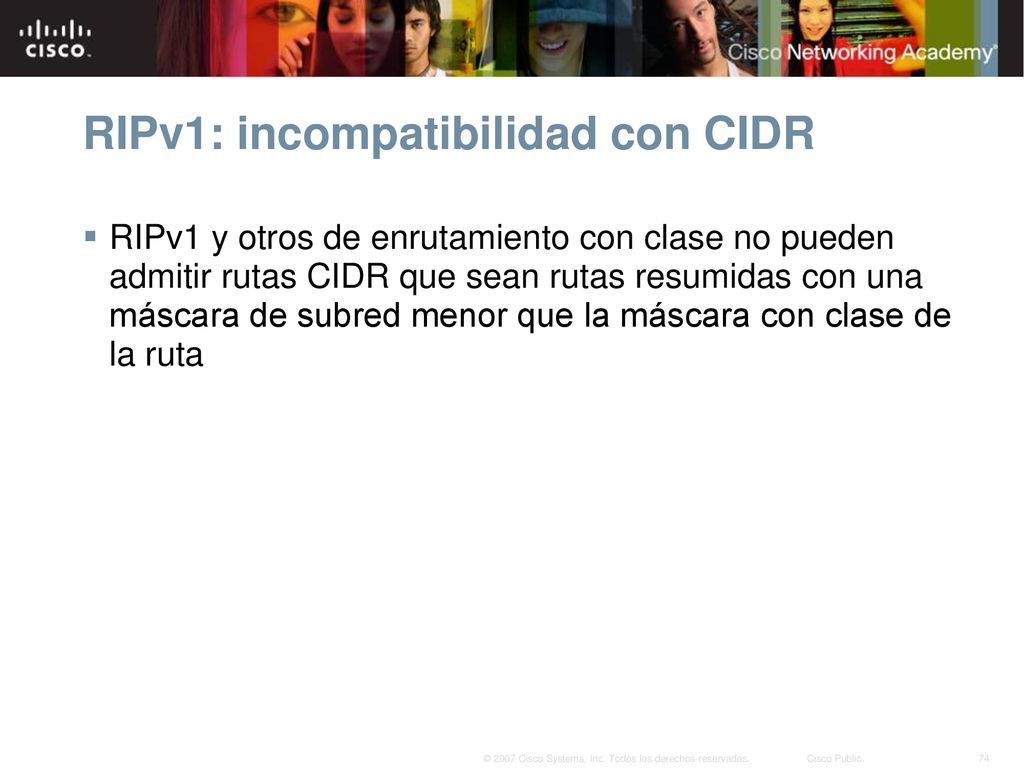

74 RIPv1: incompatibilidad con CIDR
RIPv1 y otros de enrutamiento con clase no pueden admitir rutas CIDR que sean rutas resumidas con una máscara de subred menor que la máscara con clase de la ruta

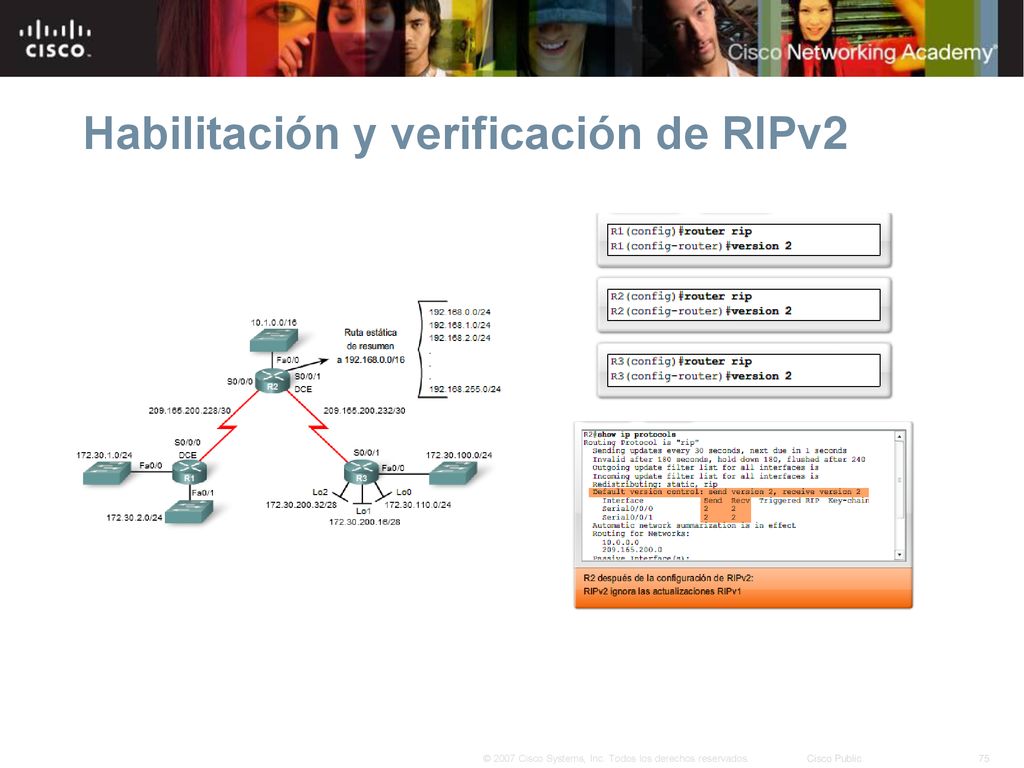

75 Habilitación y verificación de RIPv2

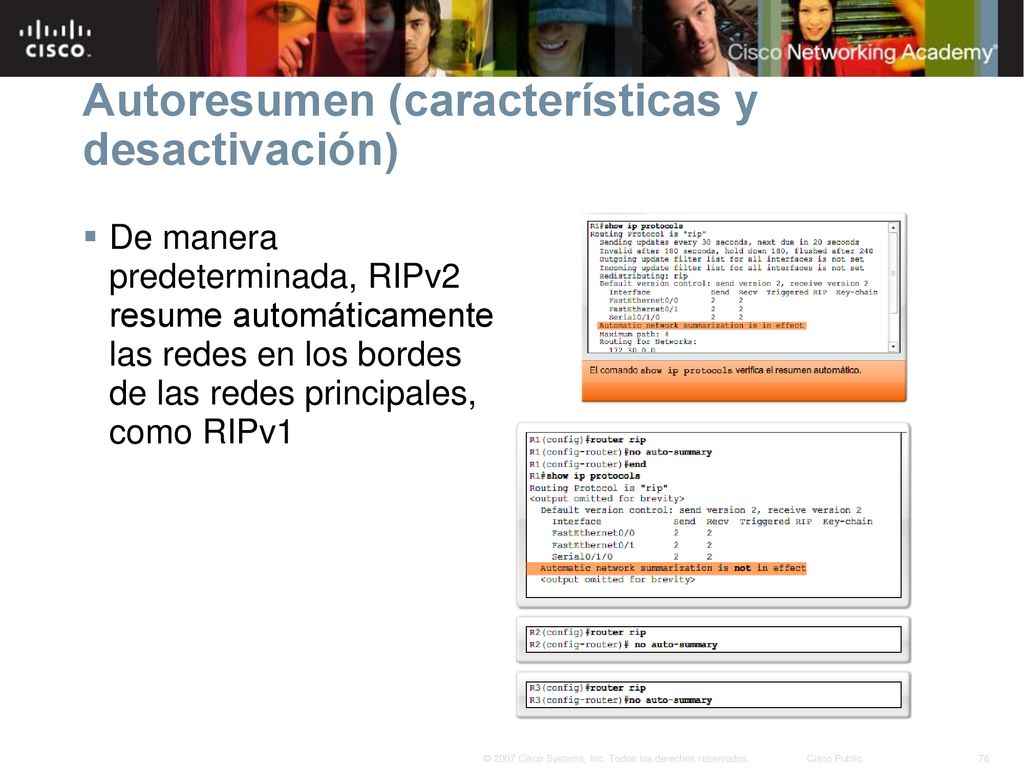

76 Autoresumen (características y desactivación)
De manera predeterminada, RIPv2 resume automáticamente las redes en los bordes de las redes principales, como RIPv1

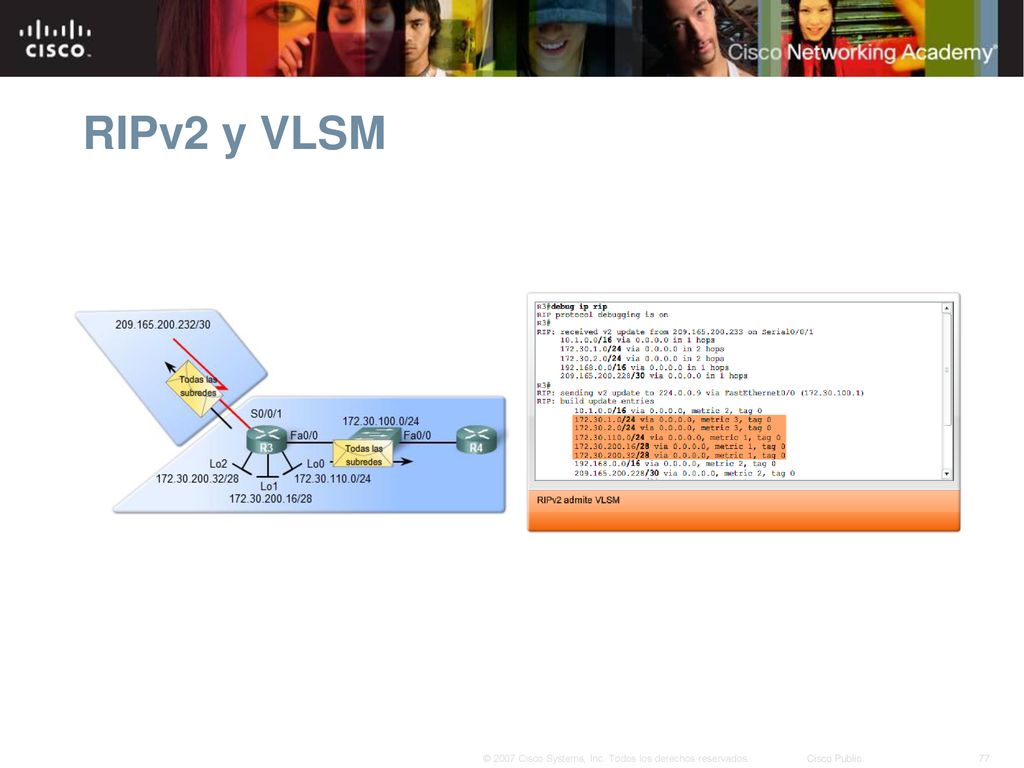

77 RIPv2 y VLSM

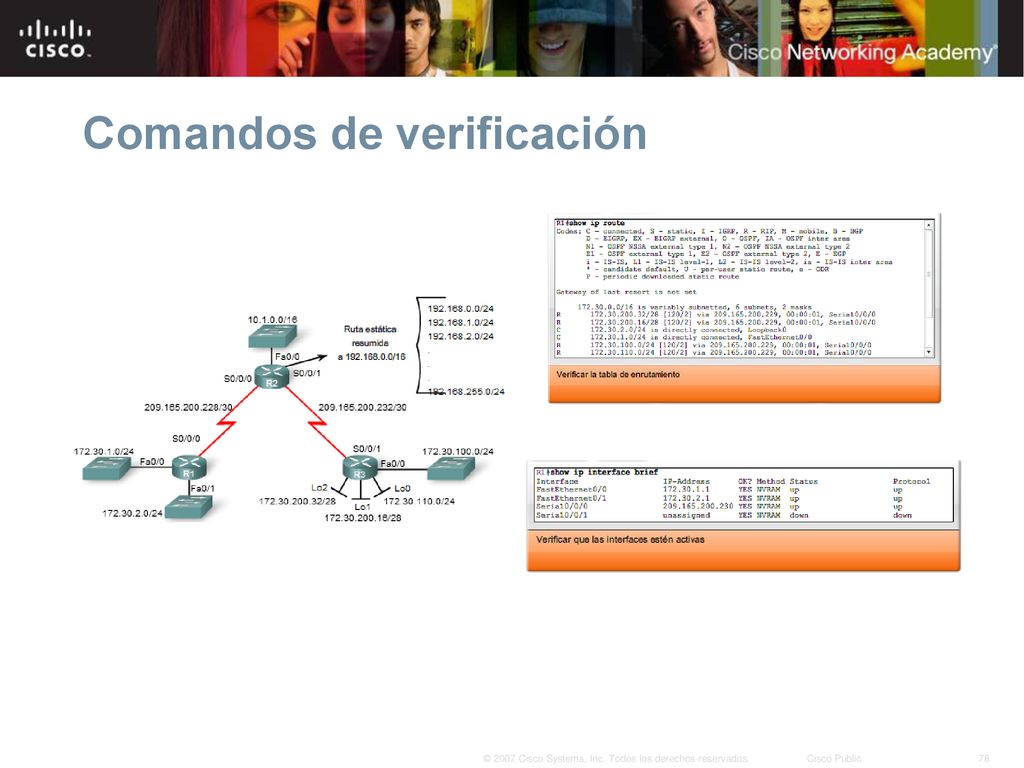

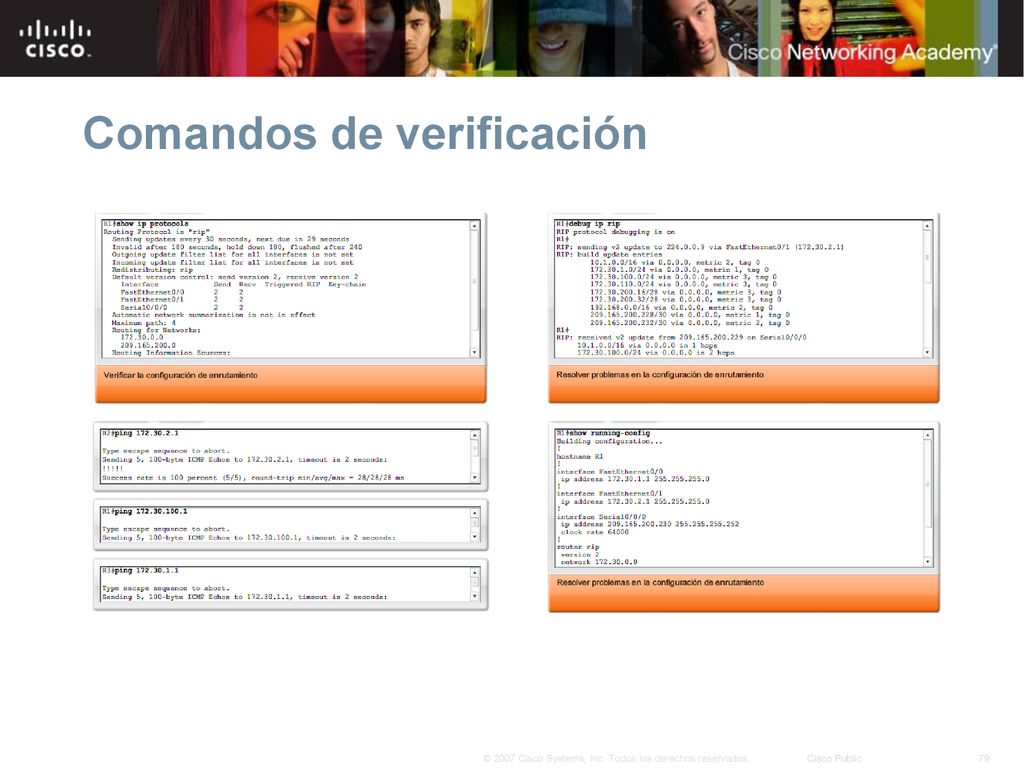

78 Comandos de verificación

79 Comandos de verificación

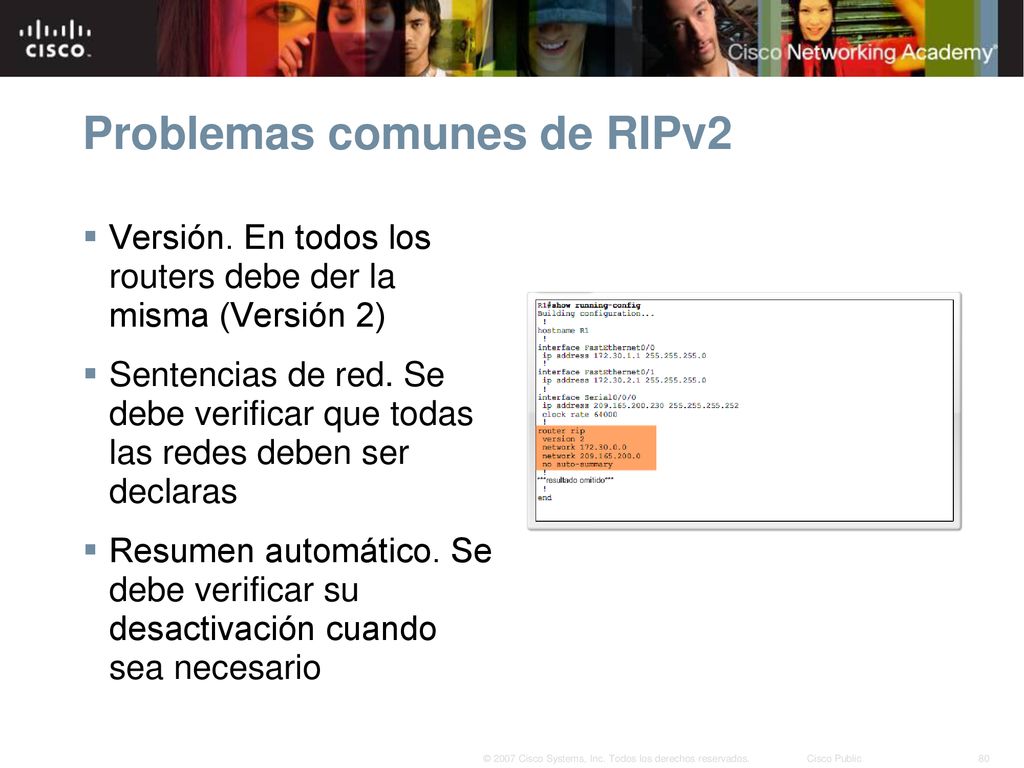

80 Problemas comunes de RIPv2
Versión. En todos los routers debe der la misma (Versión 2) Sentencias de red. Se debe verificar que todas las redes deben ser declaras Resumen automático. Se debe verificar su desactivación cuando sea necesario

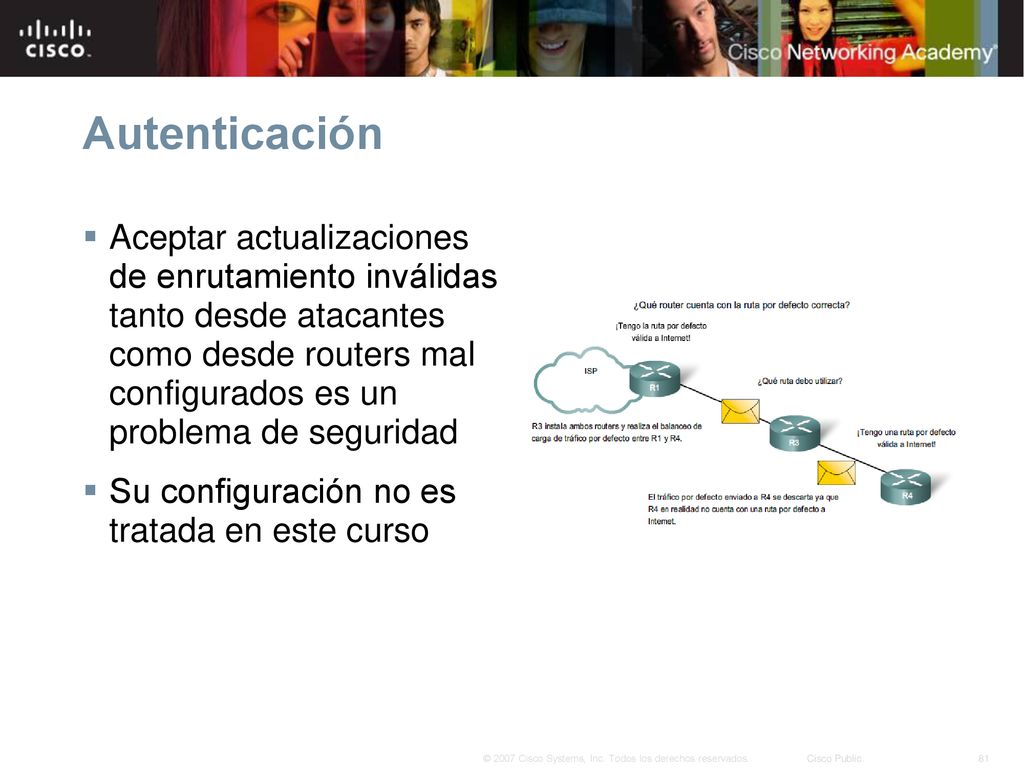

81 Autenticación Aceptar actualizaciones de enrutamiento inválidas tanto desde atacantes como desde routers mal configurados es un problema de seguridad Su configuración no es tratada en este curso

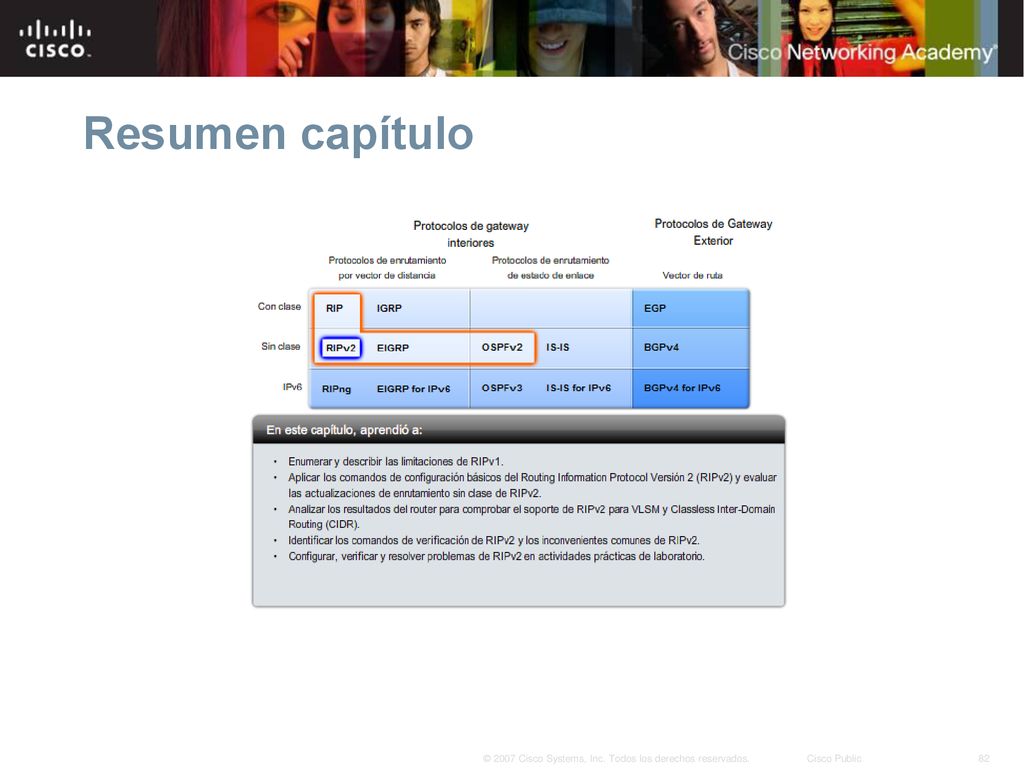

82 Resumen capítulo

83 La tabla de enrutamiento
Capítulo 8 La tabla de enrutamiento

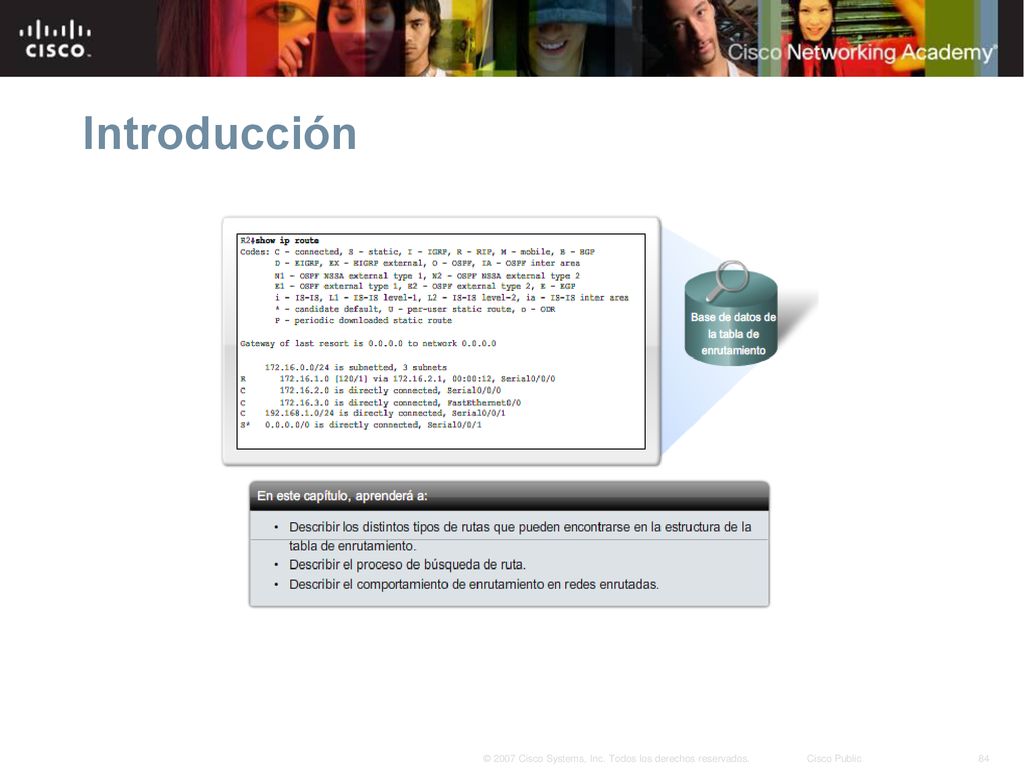

84 Introducción

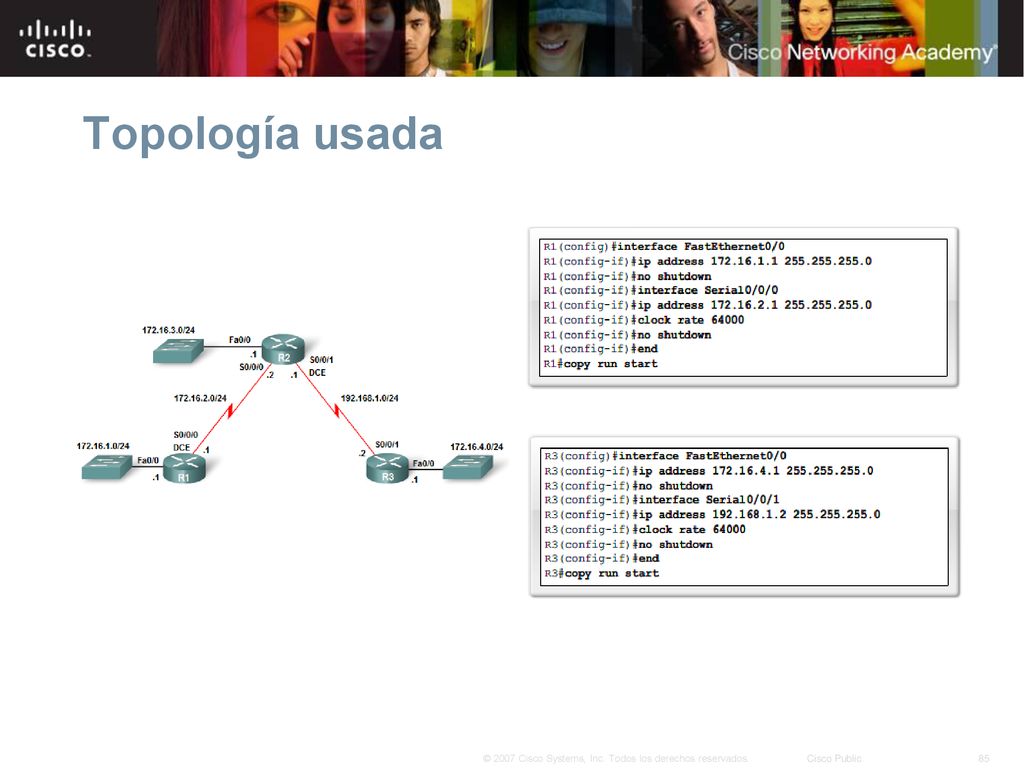

85 Topología usada

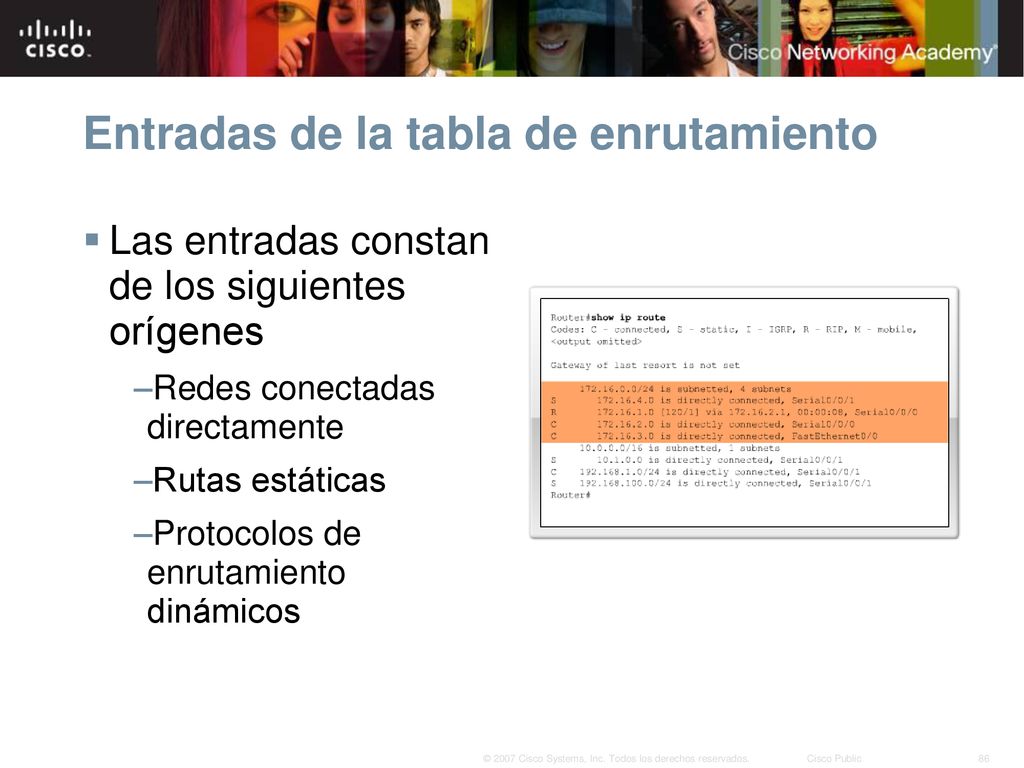

86 Entradas de la tabla de enrutamiento
Las entradas constan de los siguientes orígenes Redes conectadas directamente Rutas estáticas Protocolos de enrutamiento dinámicos

87 Rutas de nivel 1 Una ruta de nivel 1 es una ruta con una máscara de subred igual o inferior a la máscara con clase de la dirección de red Puede funcionar como: Ruta por defecto Ruta de superred Ruta de red

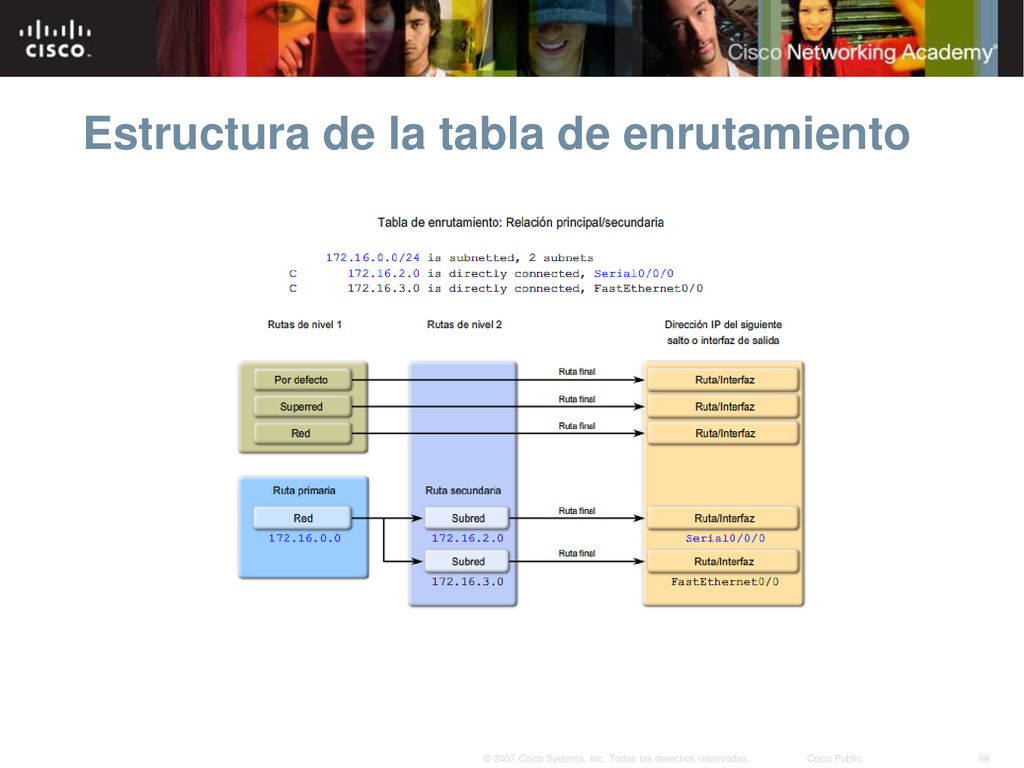

88 Estructura de la tabla de enrutamiento

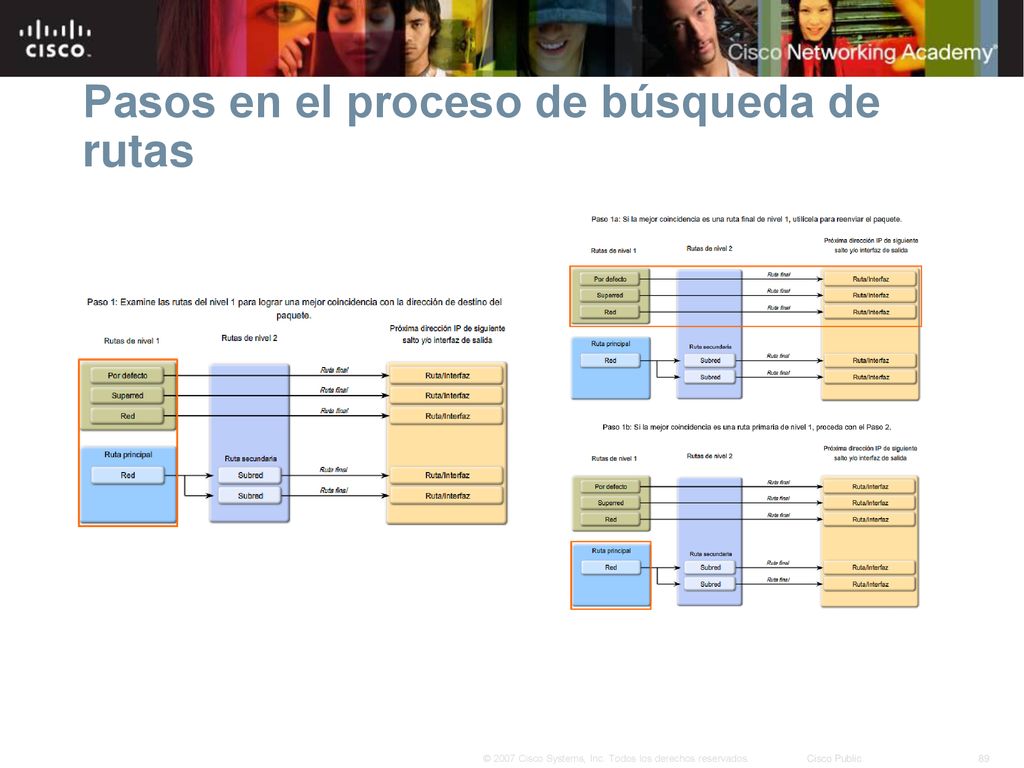

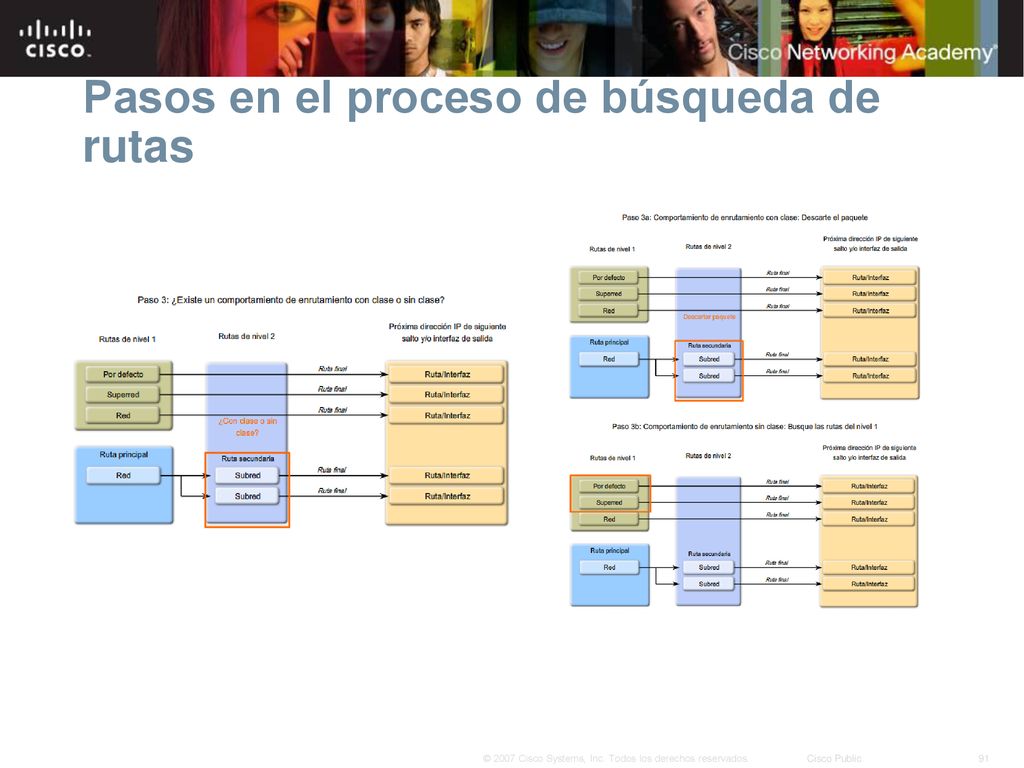

89 Pasos en el proceso de búsqueda de rutas

90 Pasos en el proceso de búsqueda de rutas

91 Pasos en el proceso de búsqueda de rutas

92 Pasos en el proceso de búsqueda de rutas

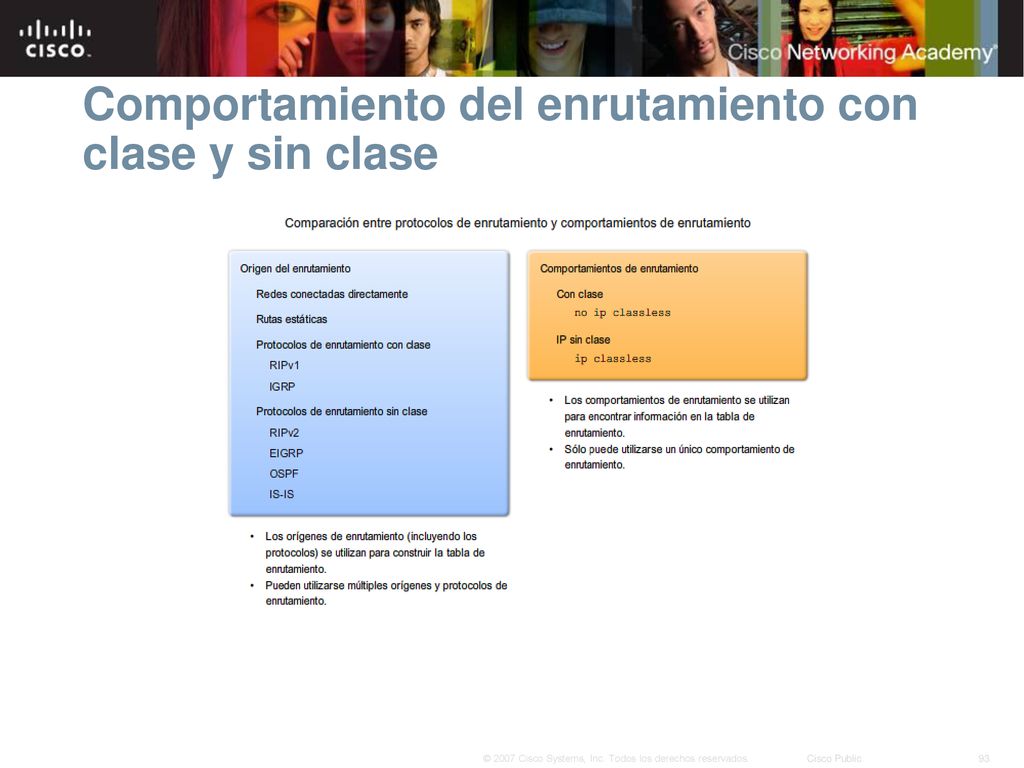

93 Comportamiento del enrutamiento con clase y sin clase

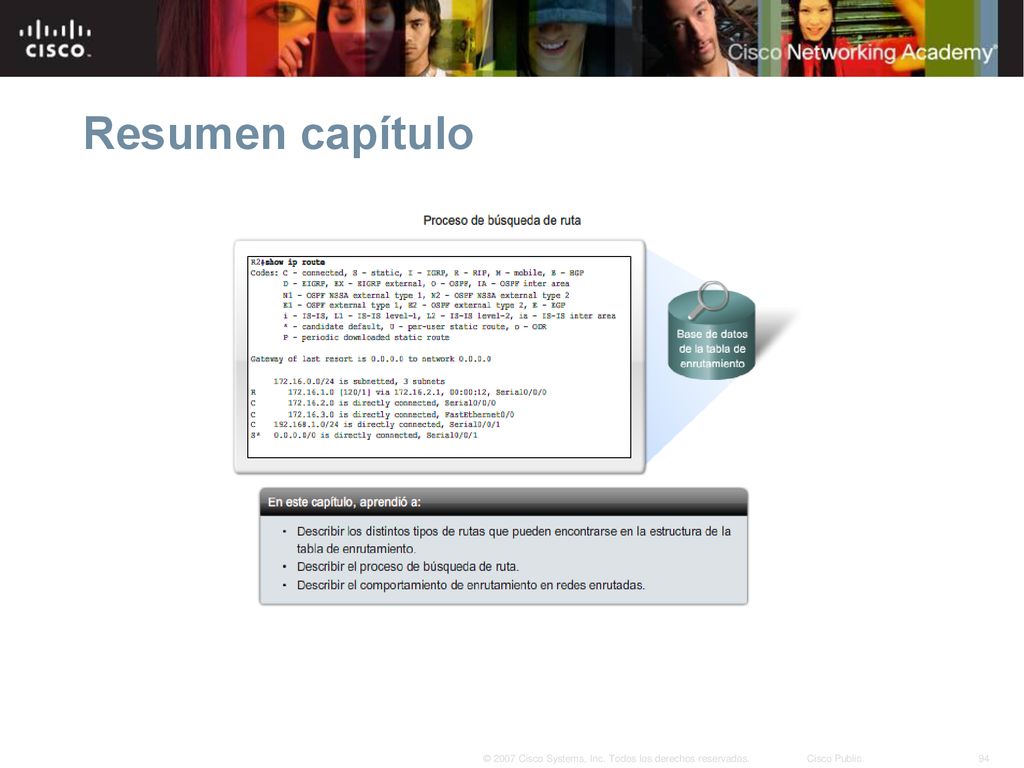

94 Resumen capítulo

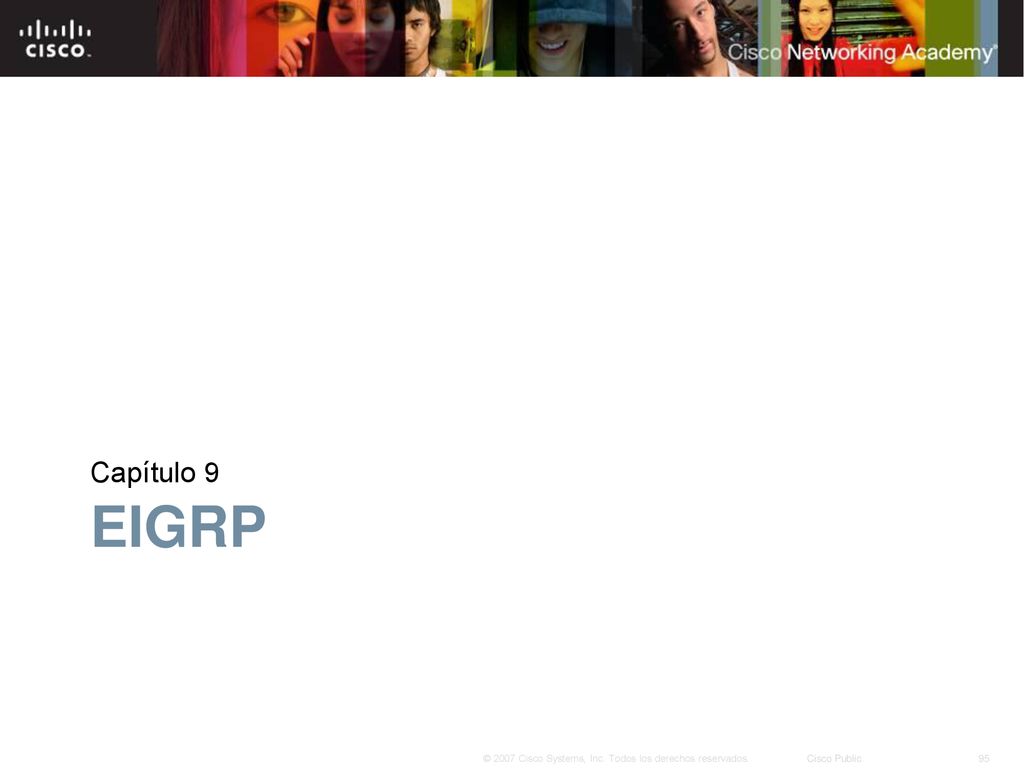

95 Capítulo 9 EIGRP

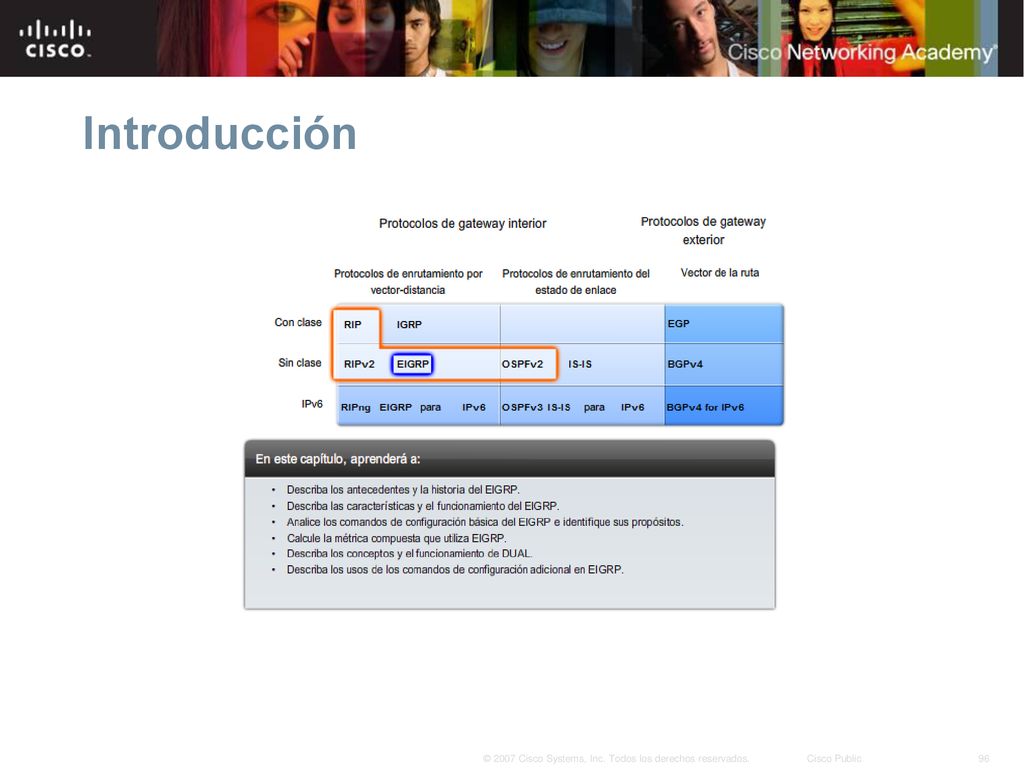

96 Introducción

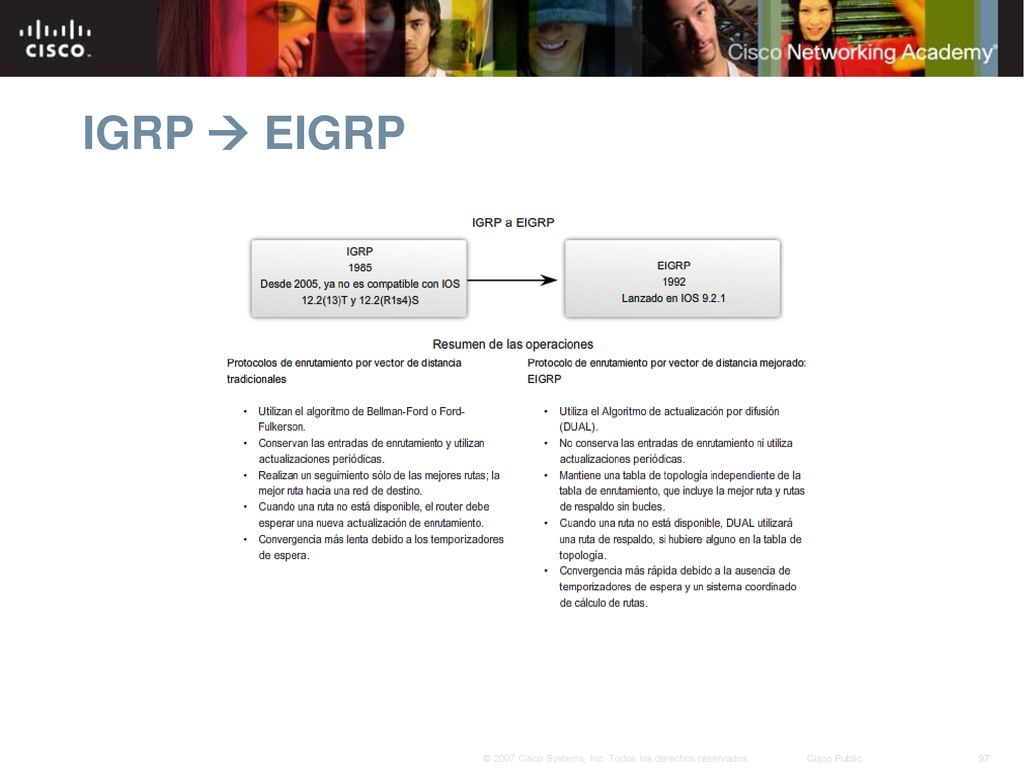

97 IGRP  EIGRP

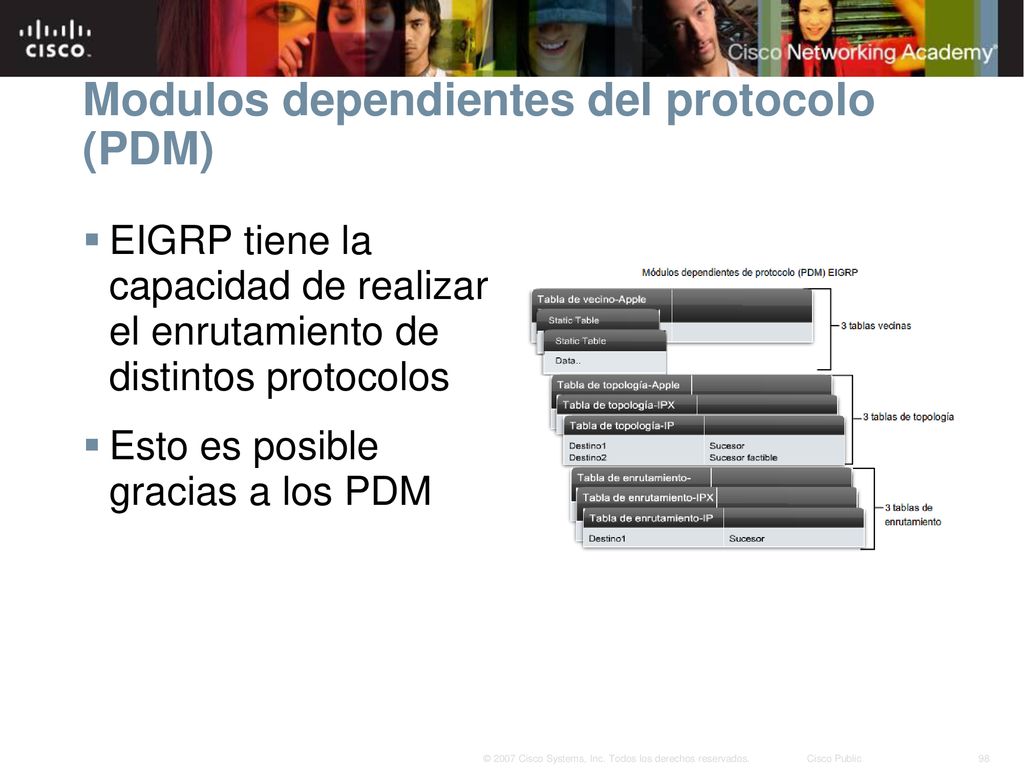

98 Modulos dependientes del protocolo (PDM)
EIGRP tiene la capacidad de realizar el enrutamiento de distintos protocolos Esto es posible gracias a los PDM

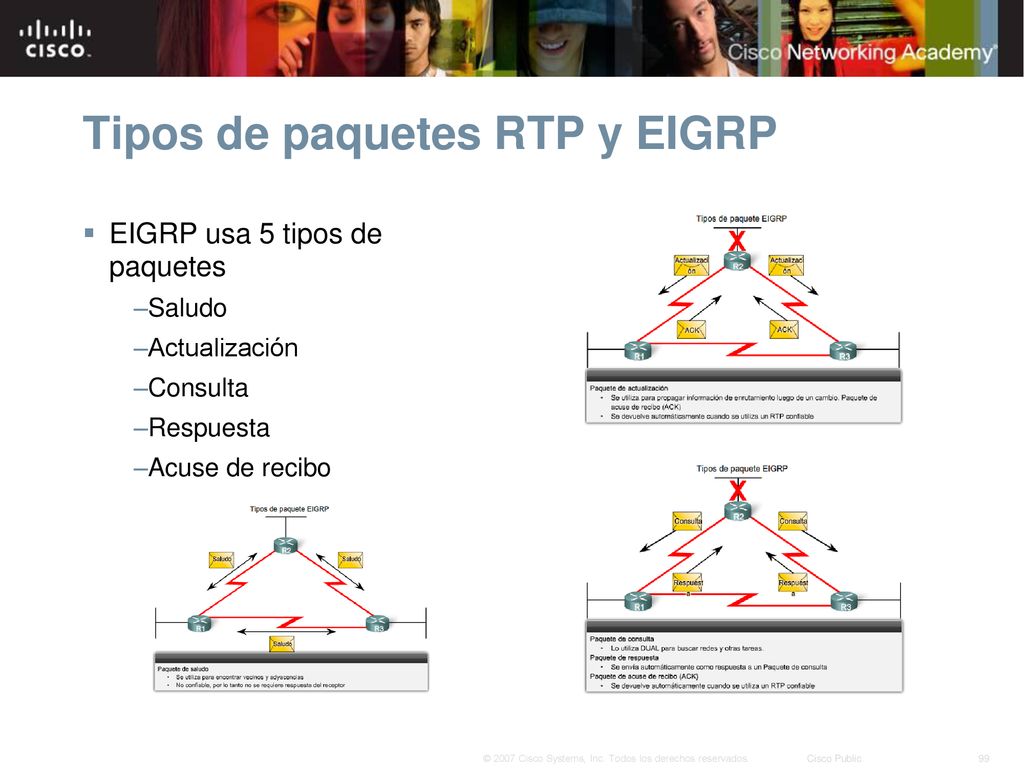

99 Tipos de paquetes RTP y EIGRP
EIGRP usa 5 tipos de paquetes Saludo Actualización Consulta Respuesta Acuse de recibo

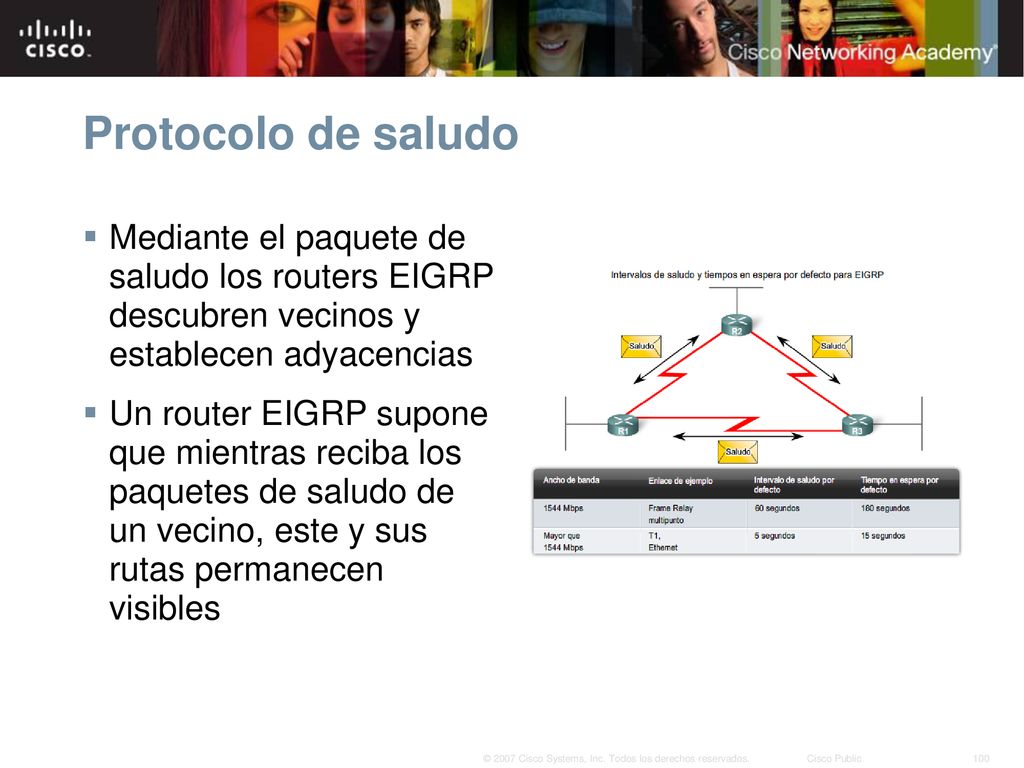

100 Protocolo de saludo Mediante el paquete de saludo los routers EIGRP descubren vecinos y establecen adyacencias Un router EIGRP supone que mientras reciba los paquetes de saludo de un vecino, este y sus rutas permanecen visibles

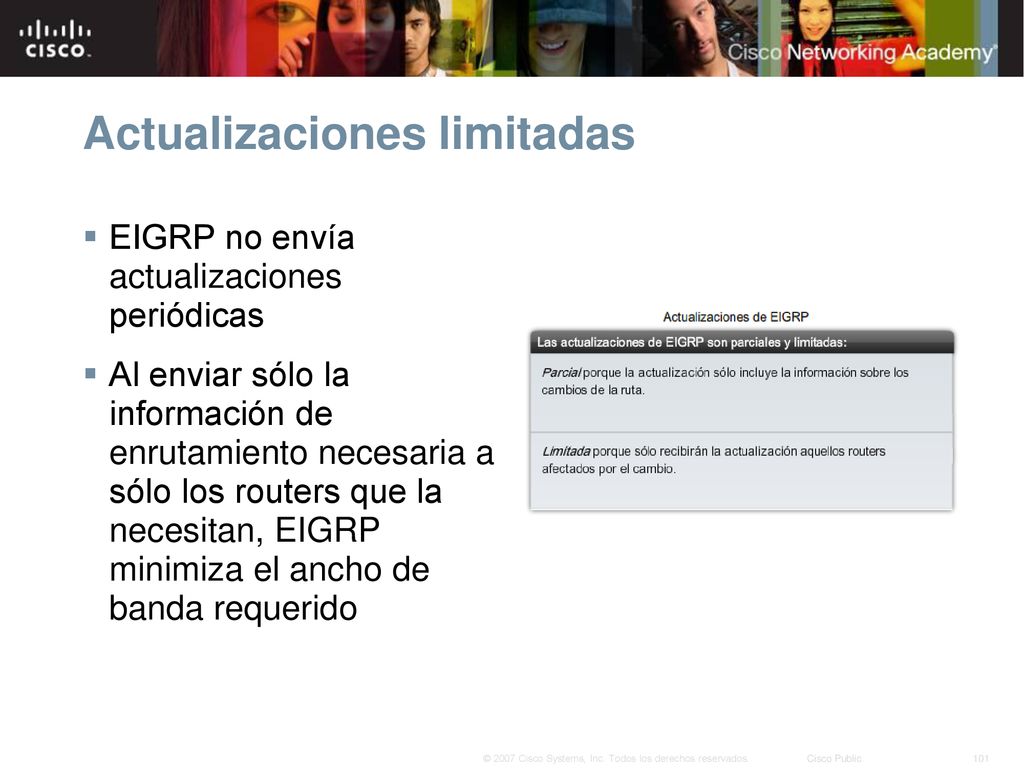

101 Actualizaciones limitadas
EIGRP no envía actualizaciones periódicas Al enviar sólo la información de enrutamiento necesaria a sólo los routers que la necesitan, EIGRP minimiza el ancho de banda requerido

102 DUAL y Distancia Administrativa
Se usa para que no se produzcan bucles a cada instante La máquina de estado finito DUAL (FSM) usada por EIGRP rastrea todas las rutas y usa una métrica para seleccionar las rutas eficientes y sin bucles

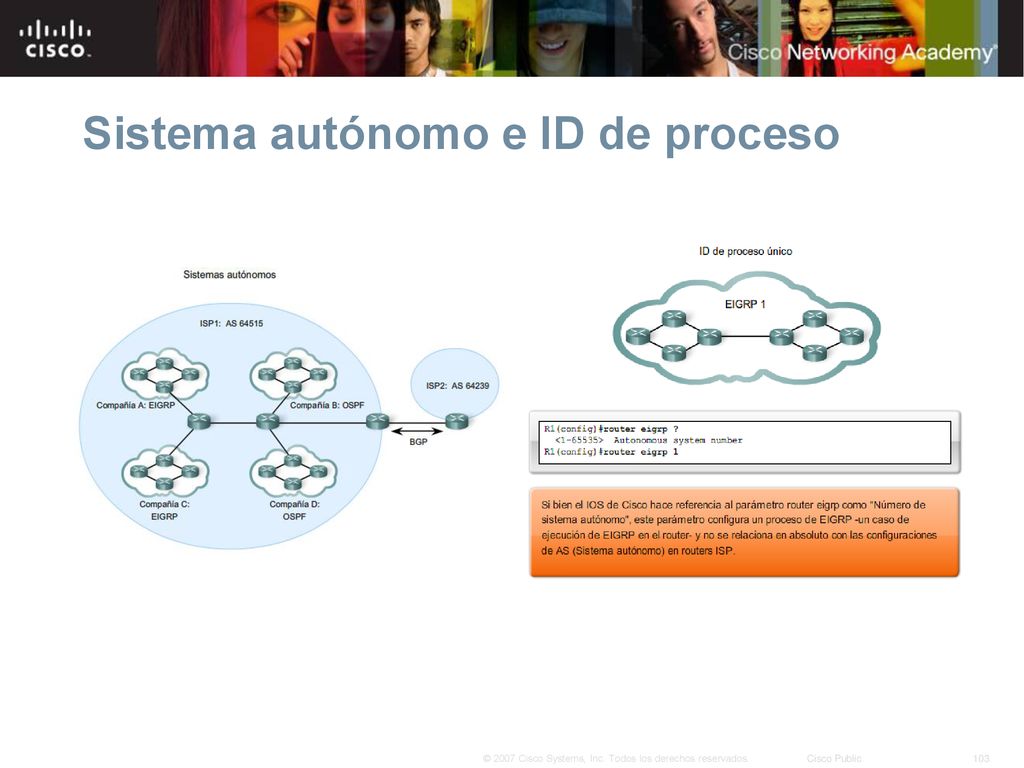

103 Sistema autónomo e ID de proceso

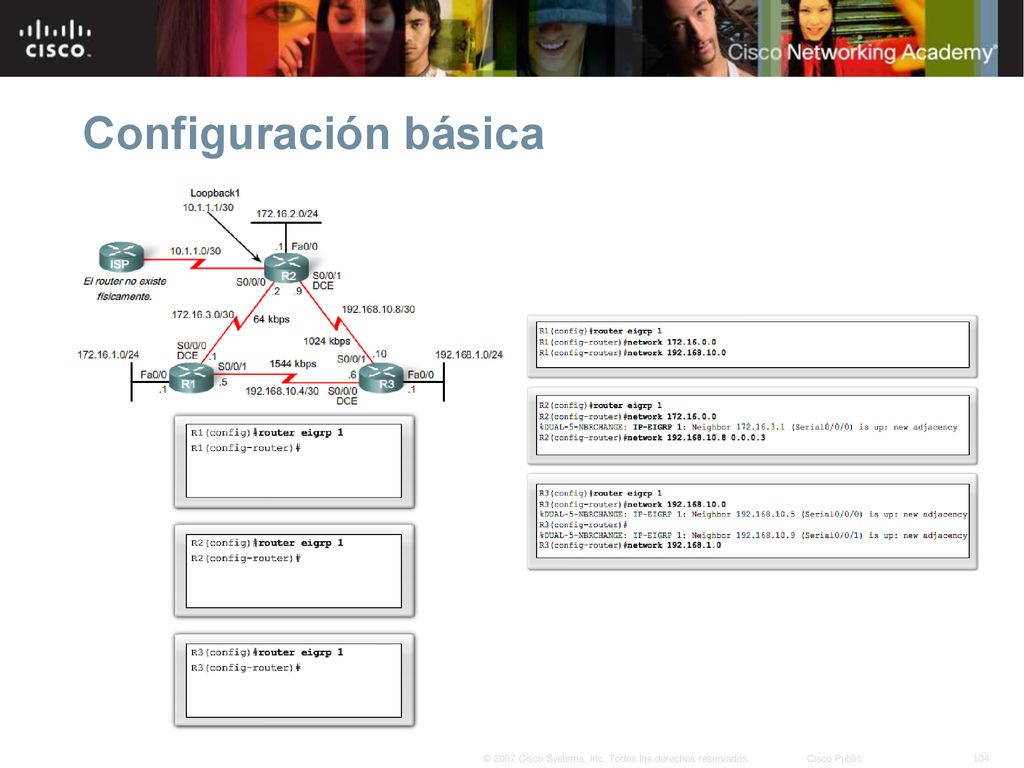

104 Configuración básica

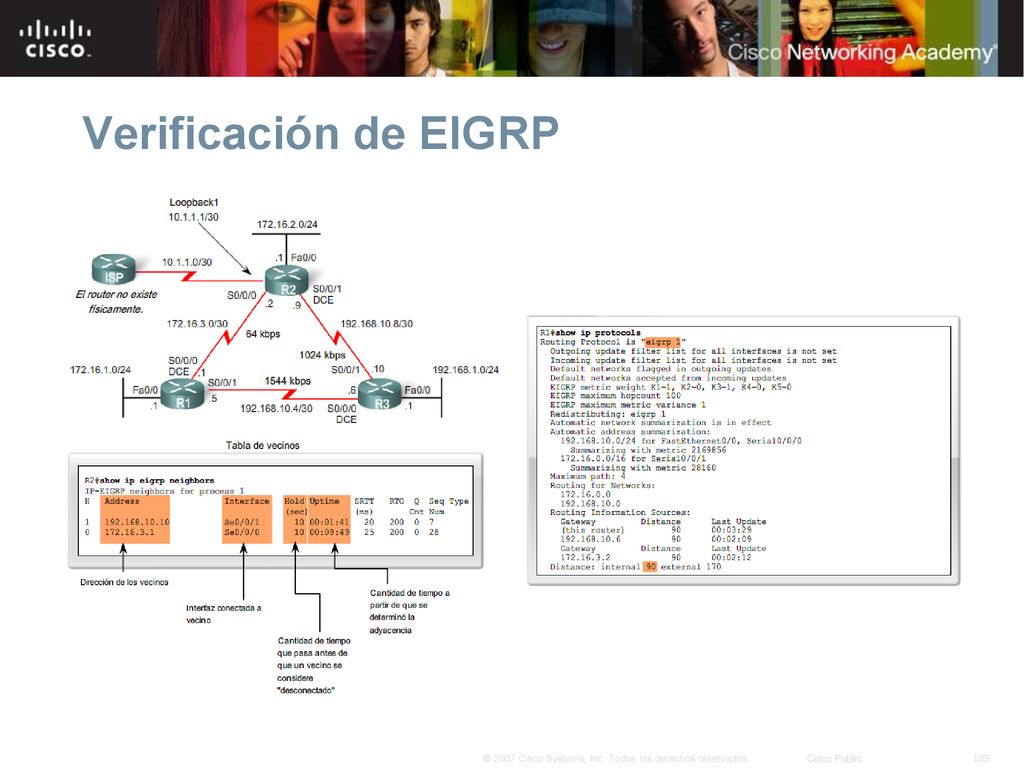

105 Verificación de EIGRP

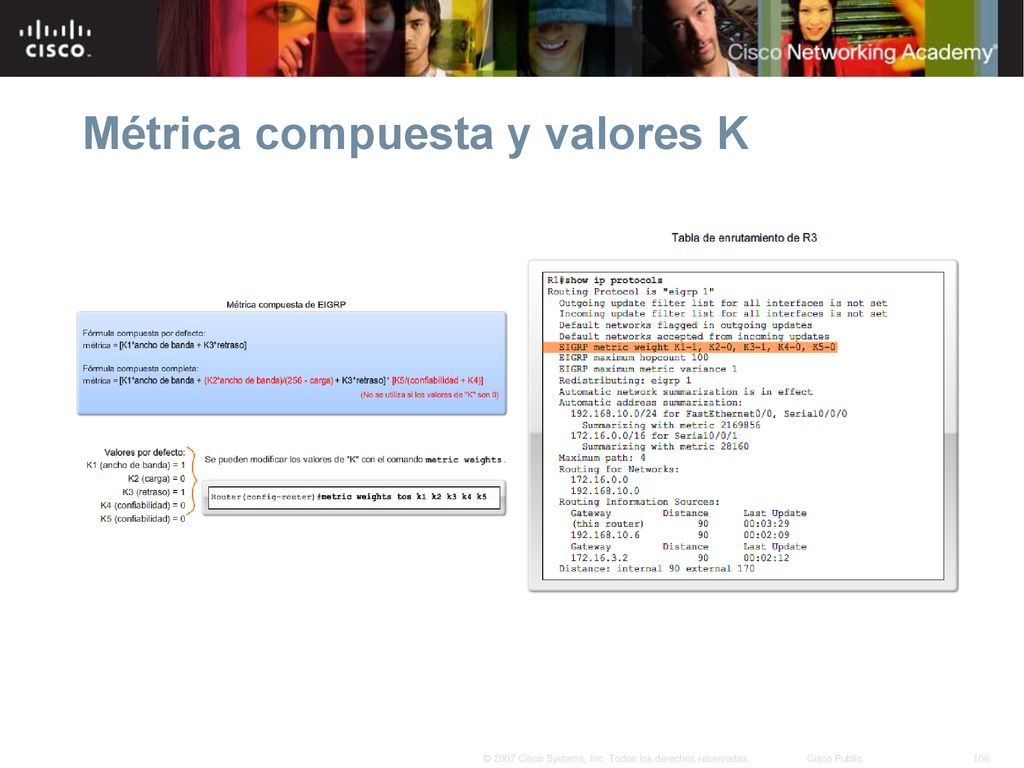

106 Métrica compuesta y valores K

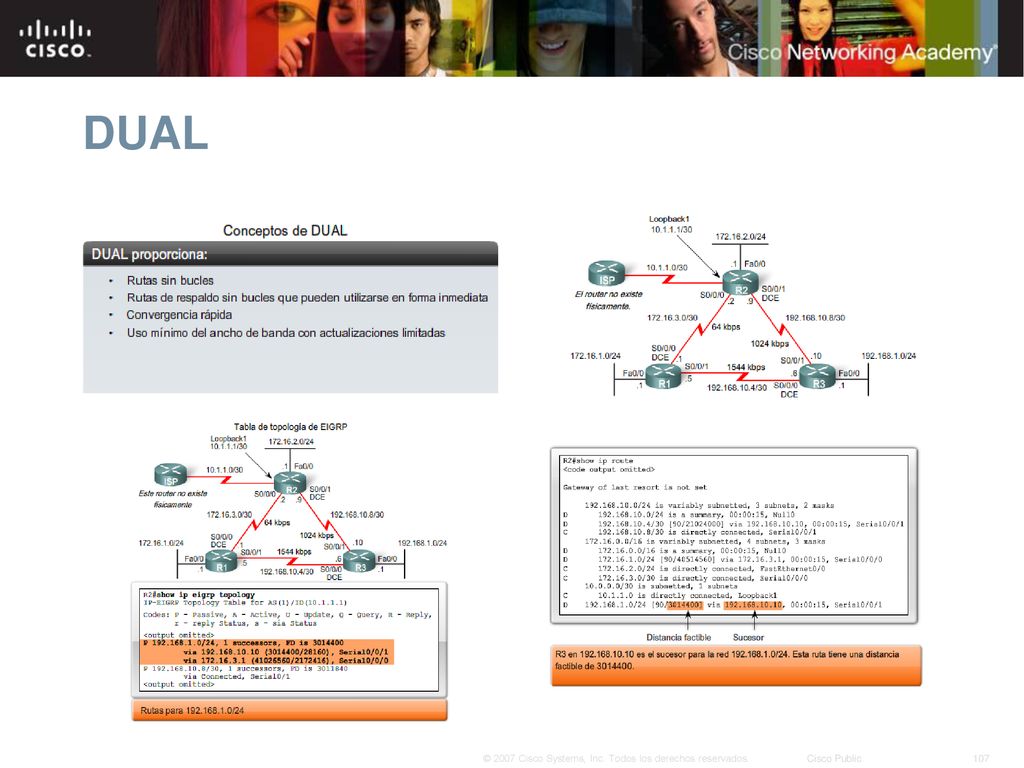

107 DUAL

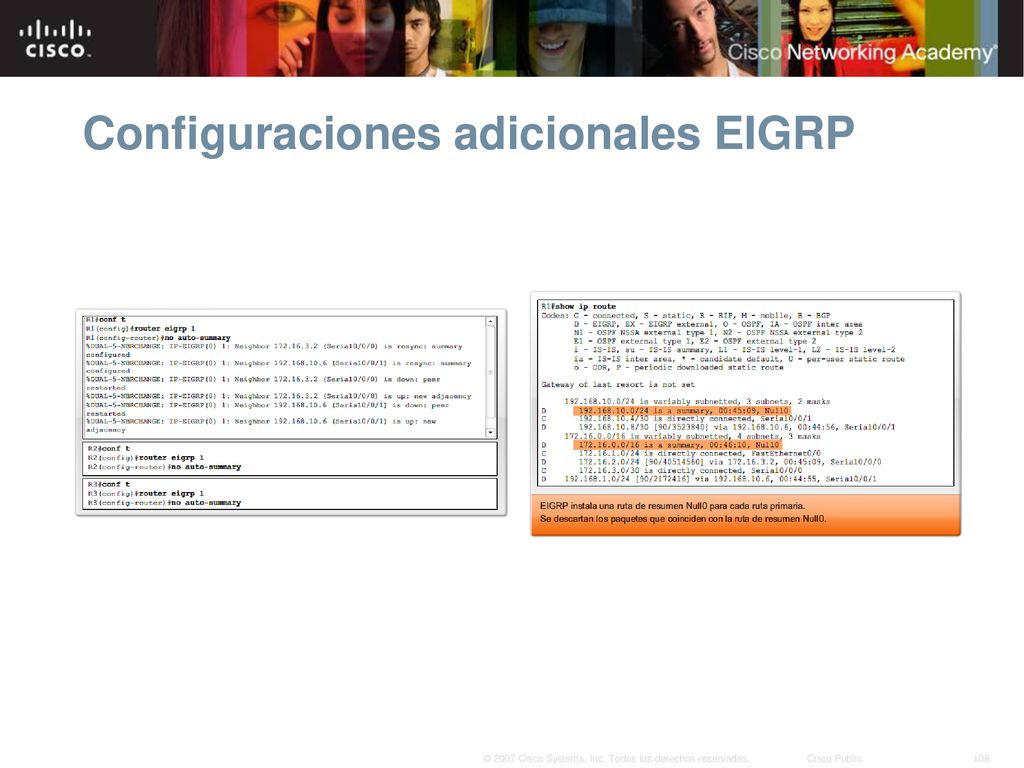

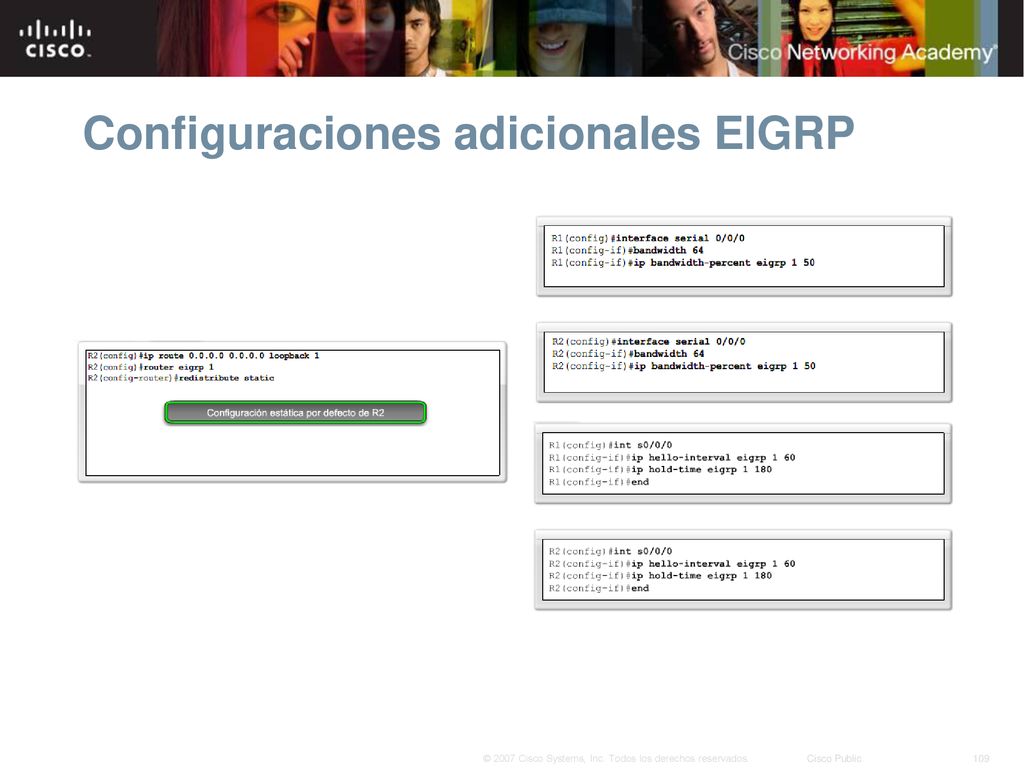

108 Configuraciones adicionales EIGRP

109 Configuraciones adicionales EIGRP

110 Resumen capítulo

111 Protocolos de enrutamiento de estado enlace
Capítulo 10 Protocolos de enrutamiento de estado enlace

112 Introducción

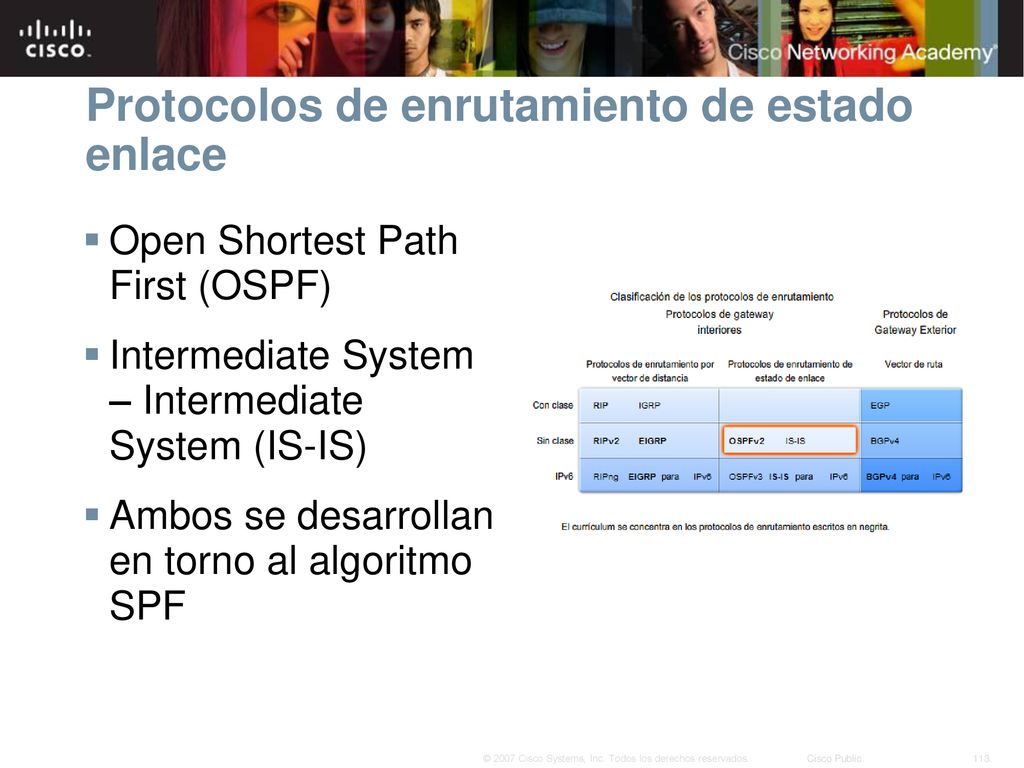

113 Protocolos de enrutamiento de estado enlace
Open Shortest Path First (OSPF) Intermediate System – Intermediate System (IS-IS) Ambos se desarrollan en torno al algoritmo SPF

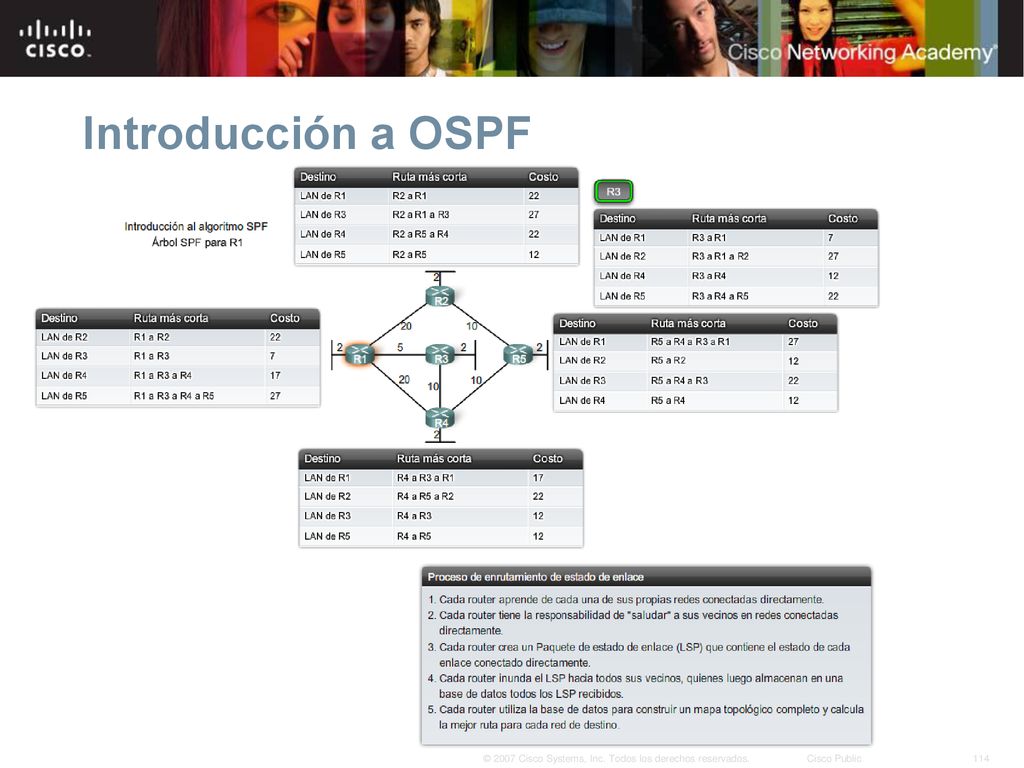

114 Introducción a OSPF

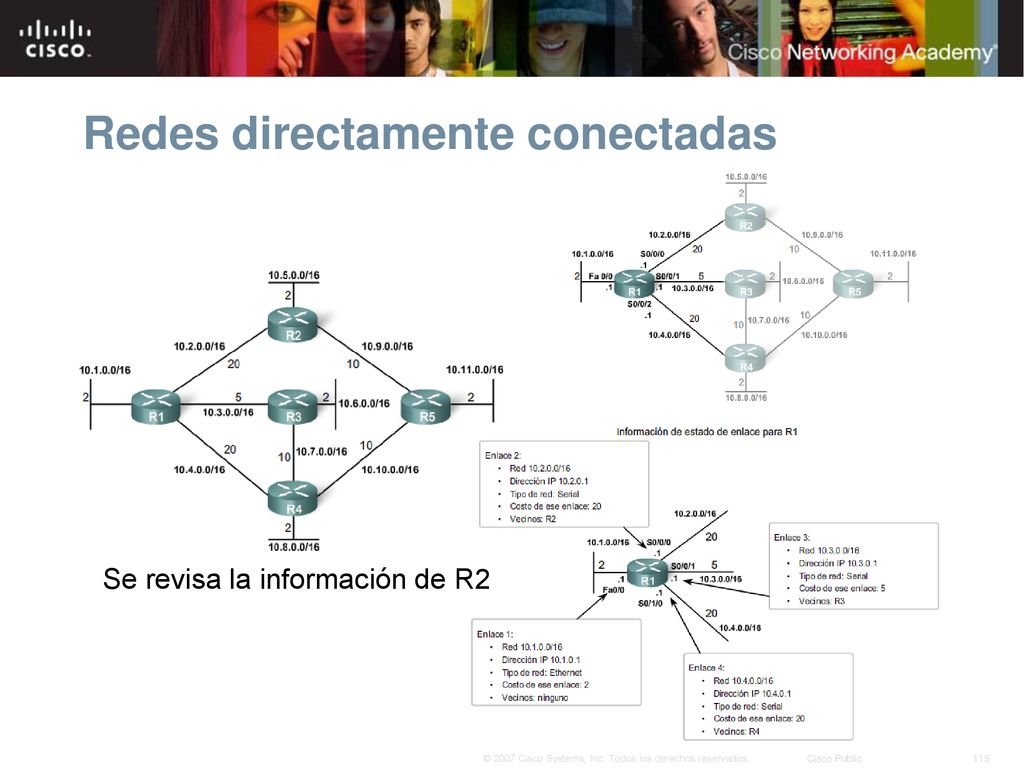

115 Redes directamente conectadas
Se revisa la información de R2

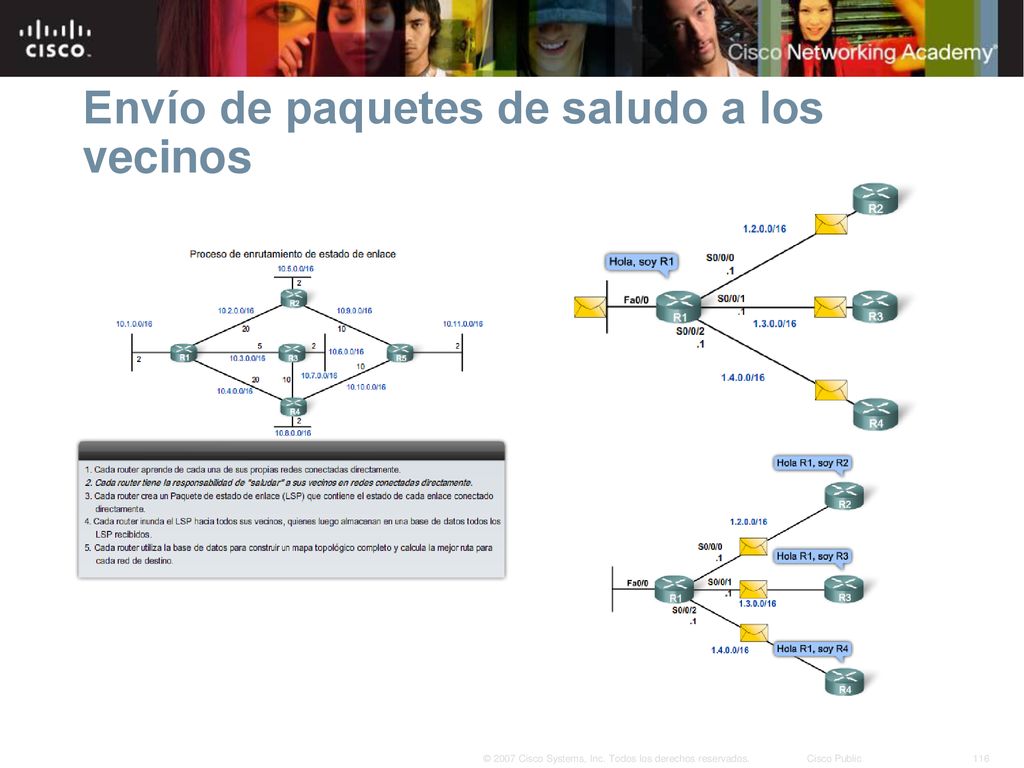

116 Envío de paquetes de saludo a los vecinos

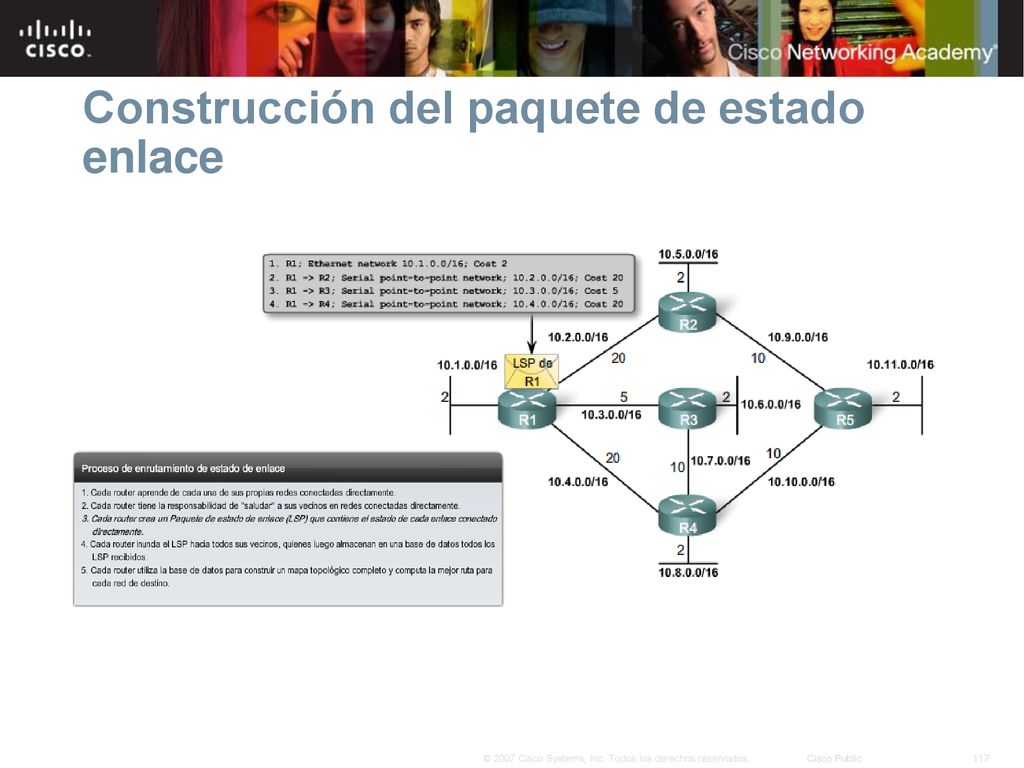

117 Construcción del paquete de estado enlace

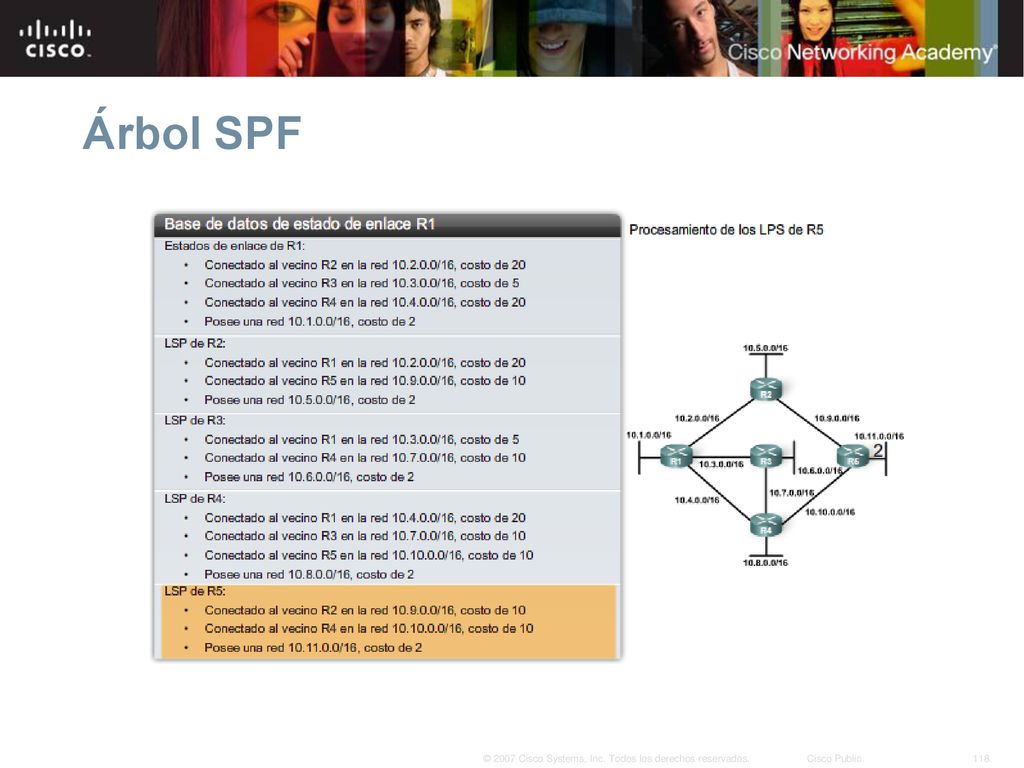

118 Árbol SPF

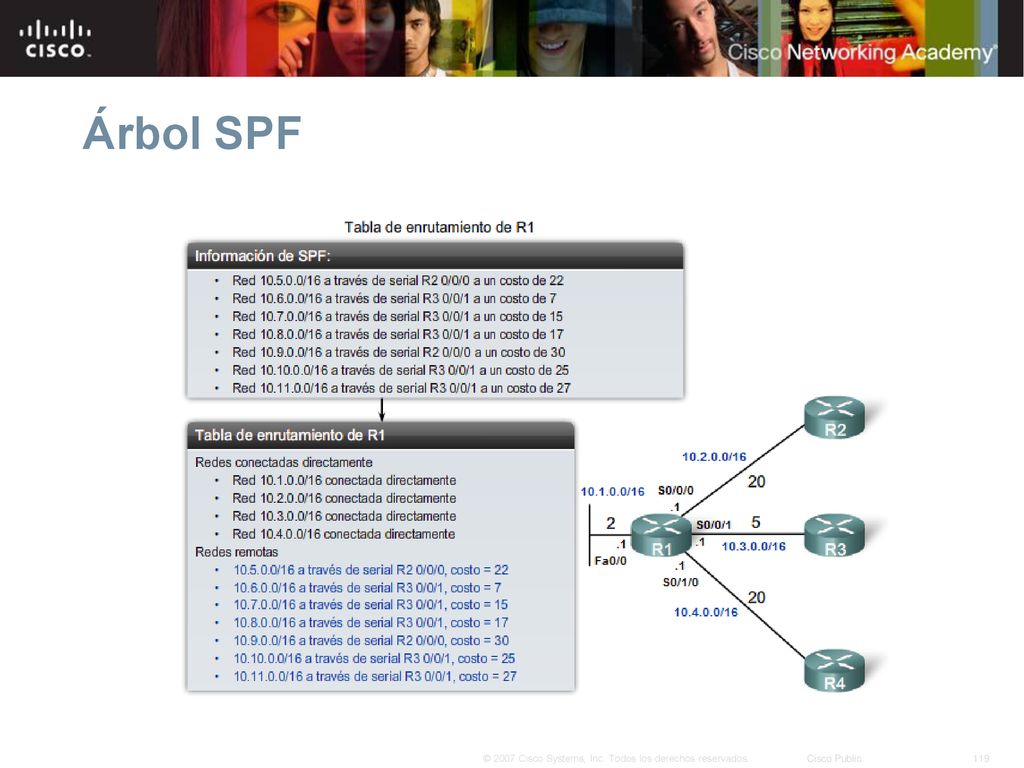

119 Árbol SPF

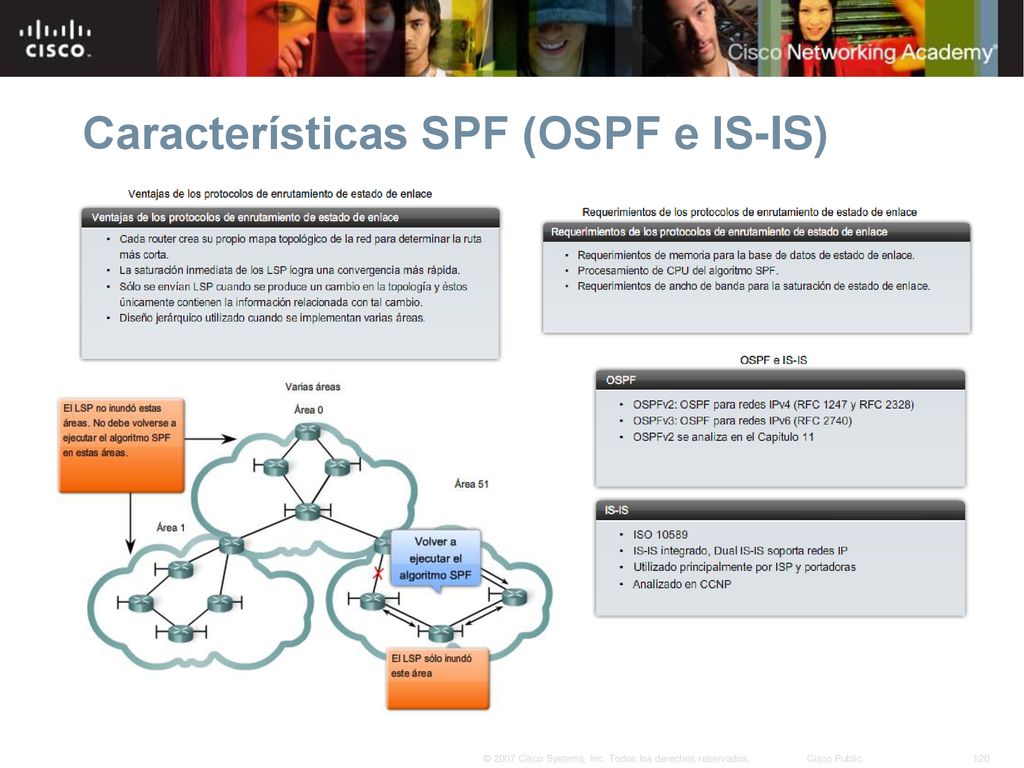

120 Características SPF (OSPF e IS-IS)

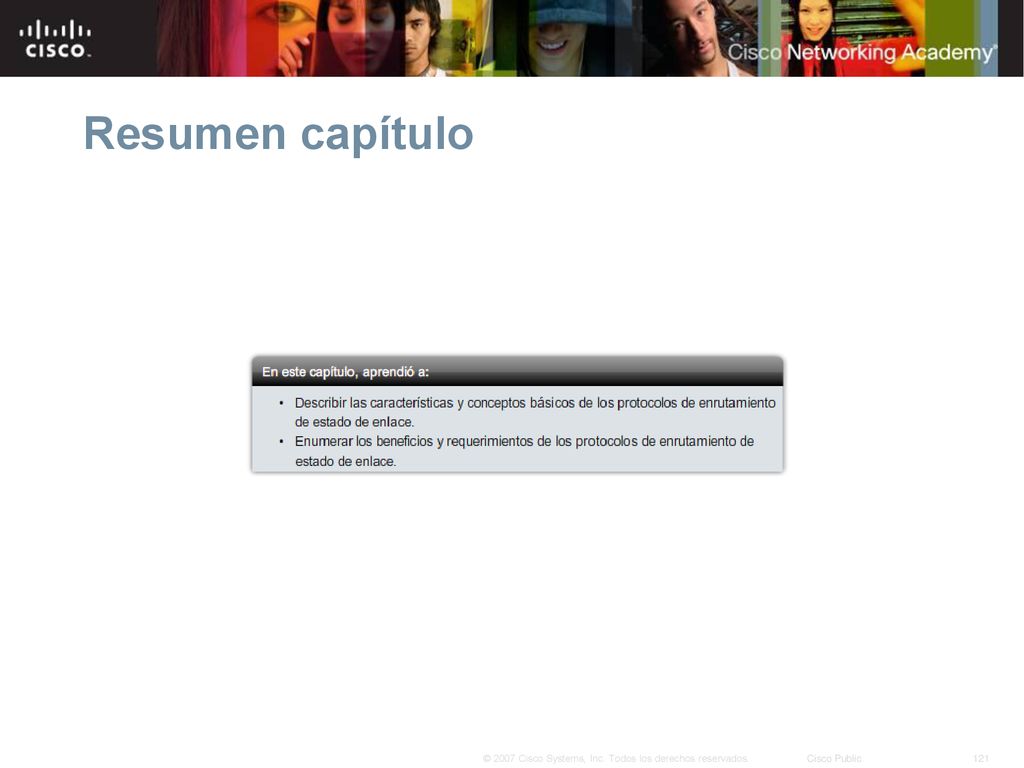

121 Resumen capítulo

122 Capítulo 11 OSPF

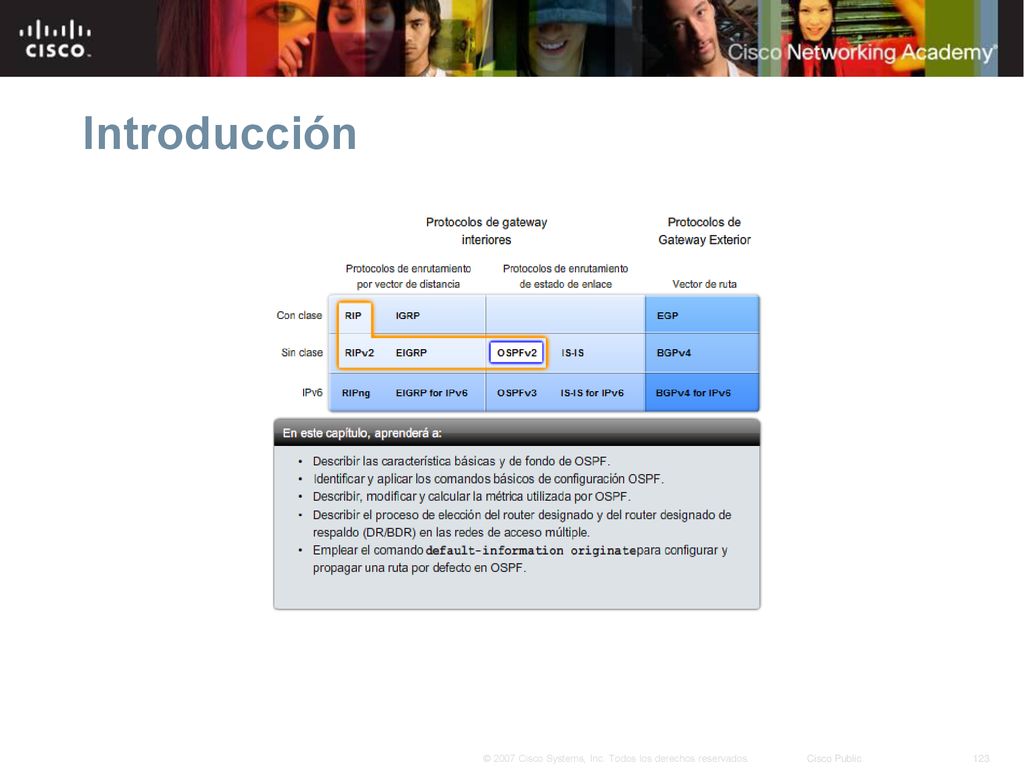

123 Introducción

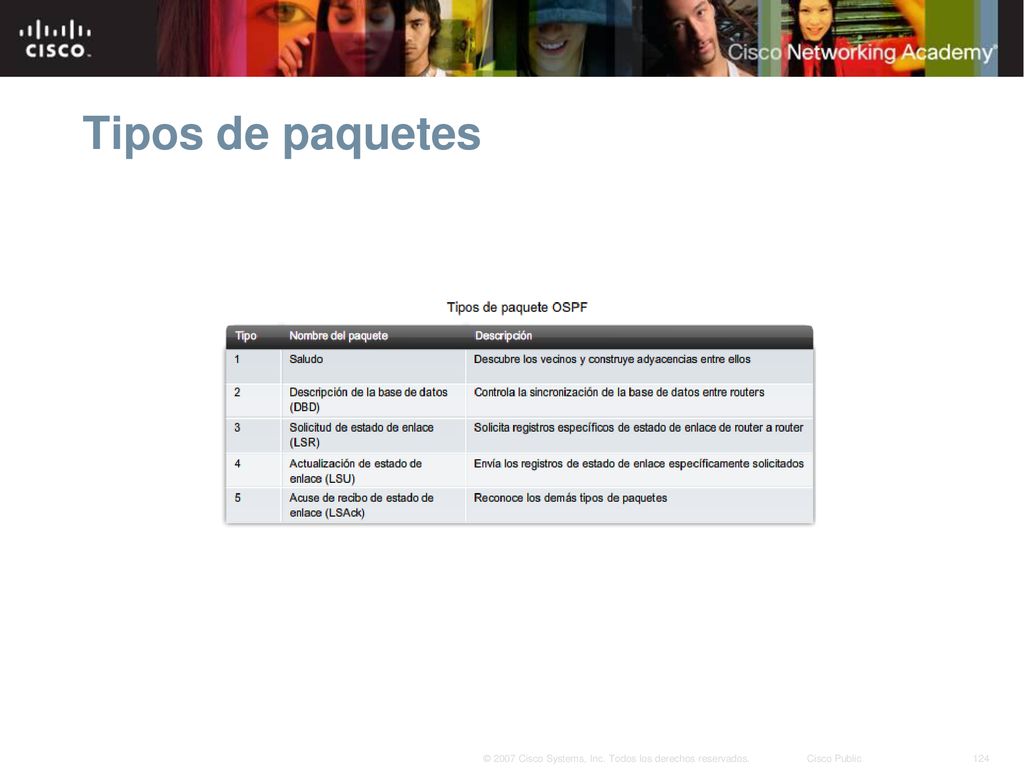

124 Tipos de paquetes

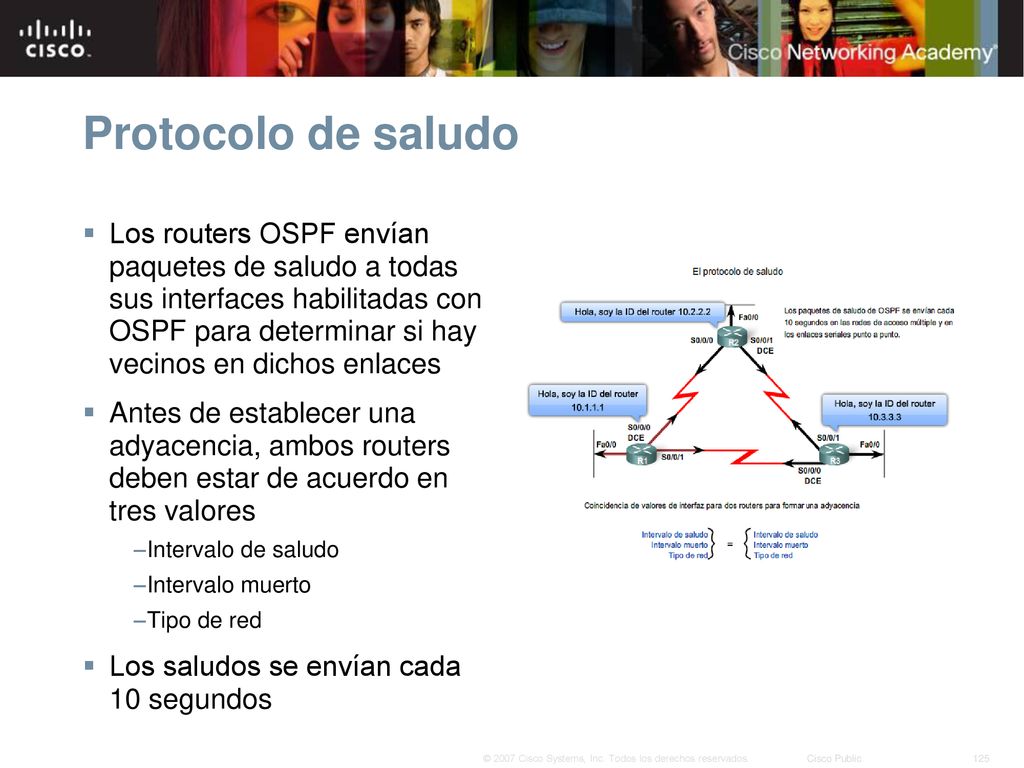

125 Protocolo de saludo Los routers OSPF envían paquetes de saludo a todas sus interfaces habilitadas con OSPF para determinar si hay vecinos en dichos enlaces Antes de establecer una adyacencia, ambos routers deben estar de acuerdo en tres valores Intervalo de saludo Intervalo muerto Tipo de red Los saludos se envían cada 10 segundos

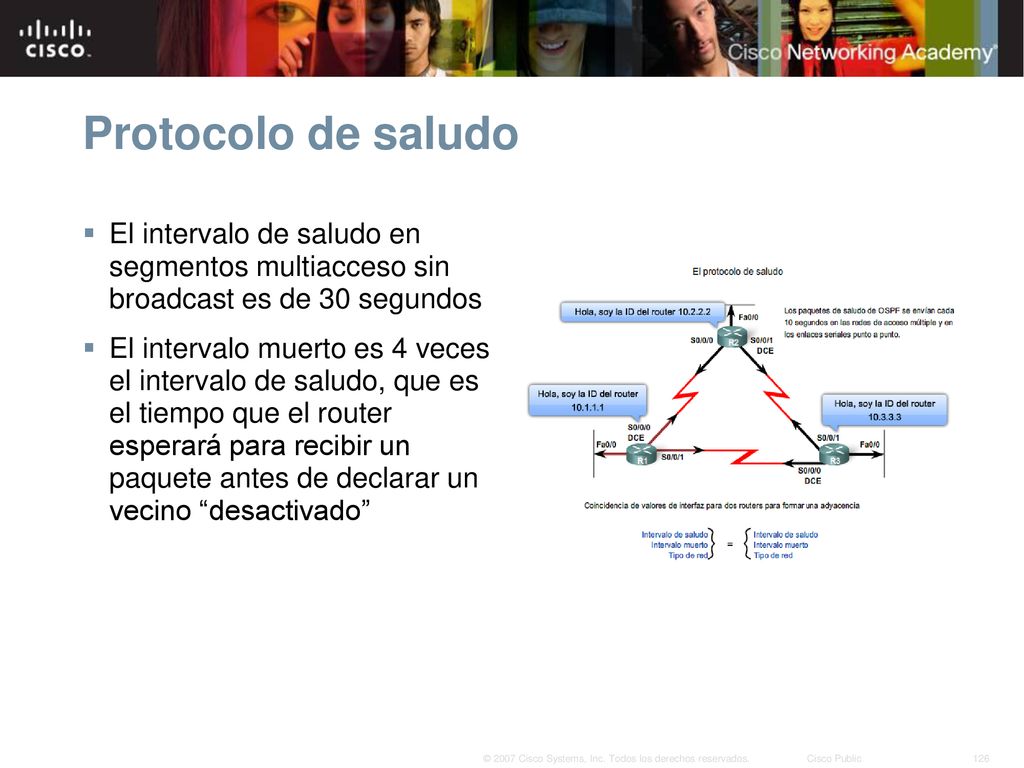

126 Protocolo de saludo El intervalo de saludo en segmentos multiacceso sin broadcast es de 30 segundos El intervalo muerto es 4 veces el intervalo de saludo, que es el tiempo que el router esperará para recibir un paquete antes de declarar un vecino “desactivado”

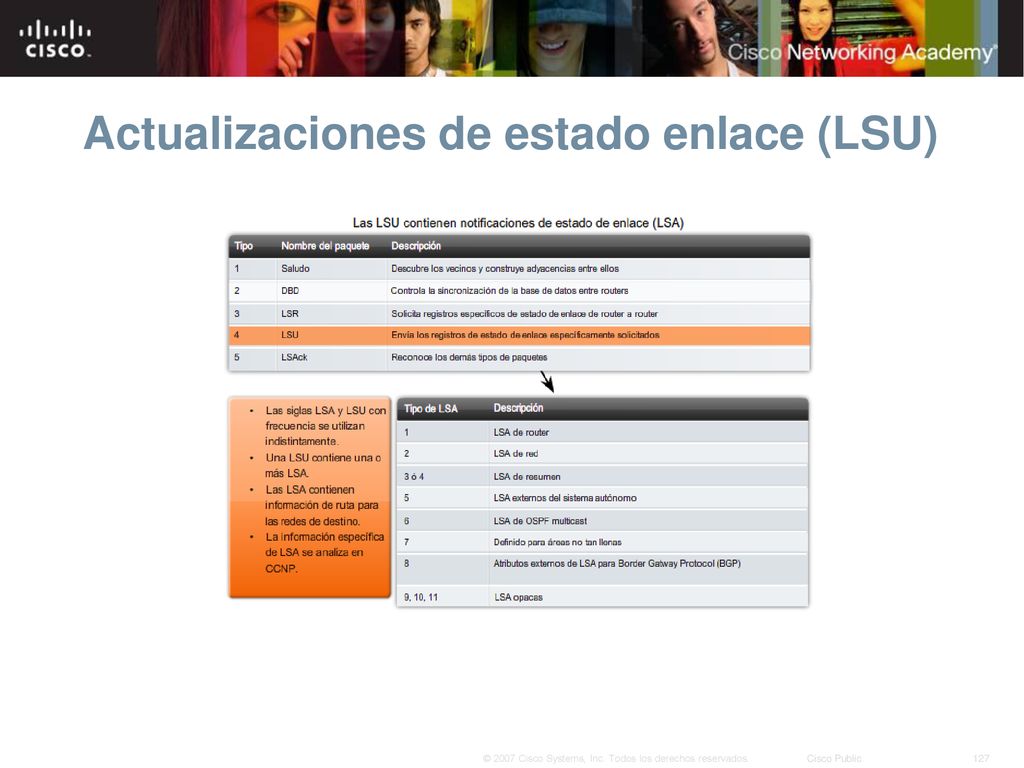

127 Actualizaciones de estado enlace (LSU)

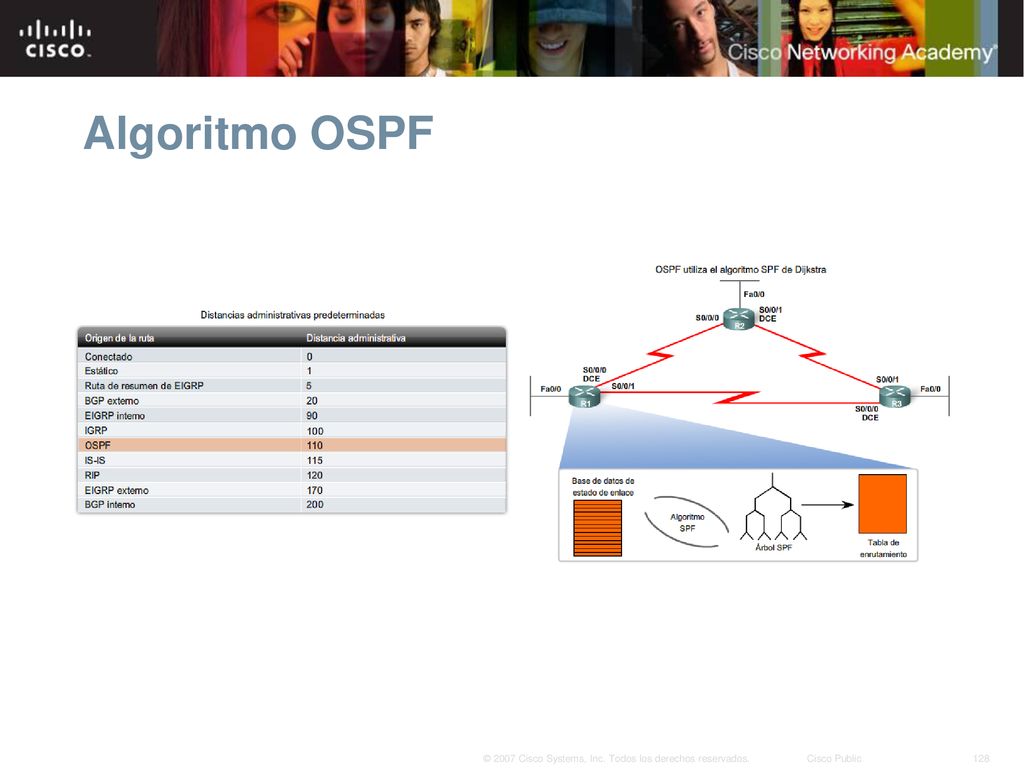

128 Algoritmo OSPF

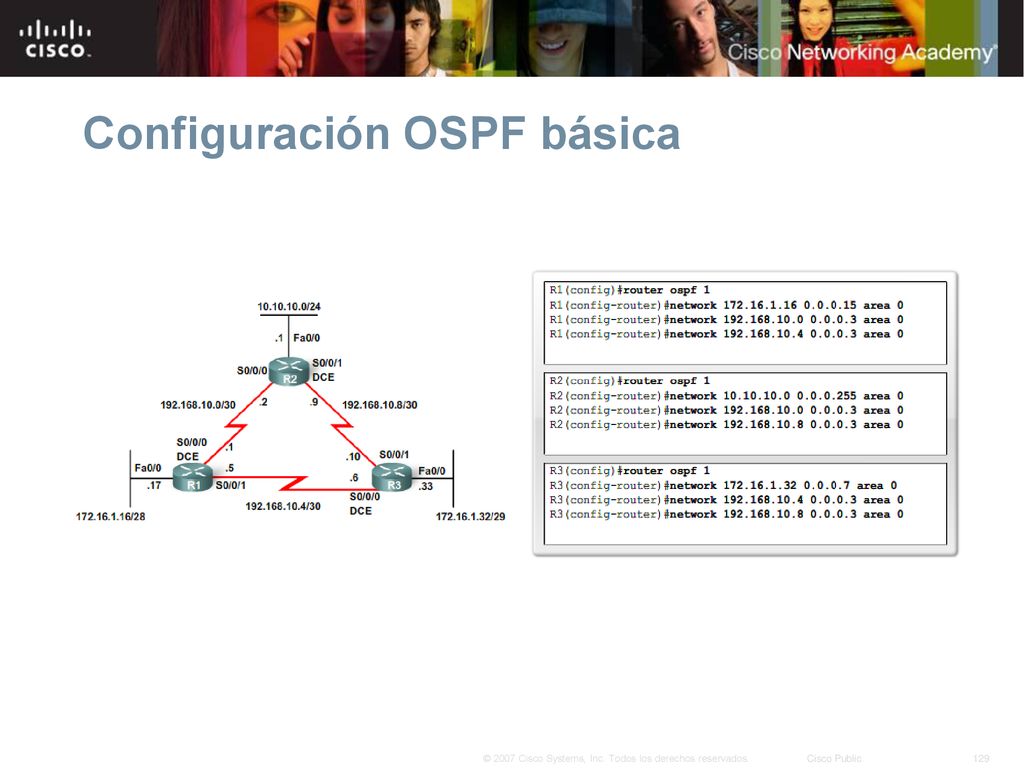

129 Configuración OSPF básica

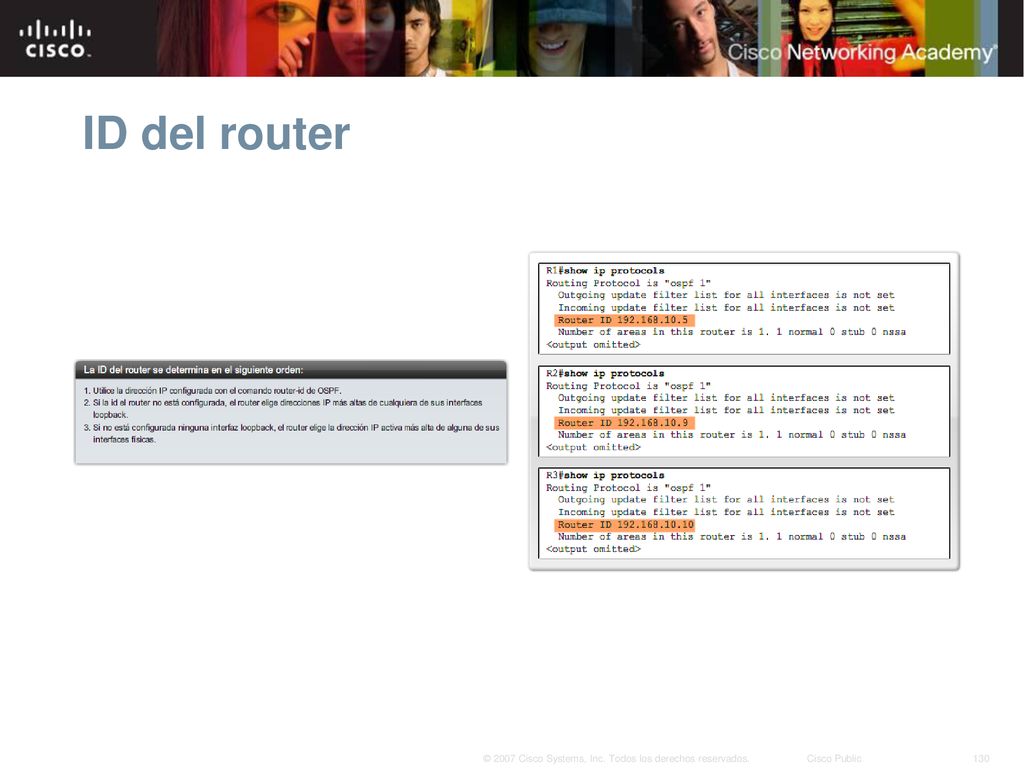

130 ID del router

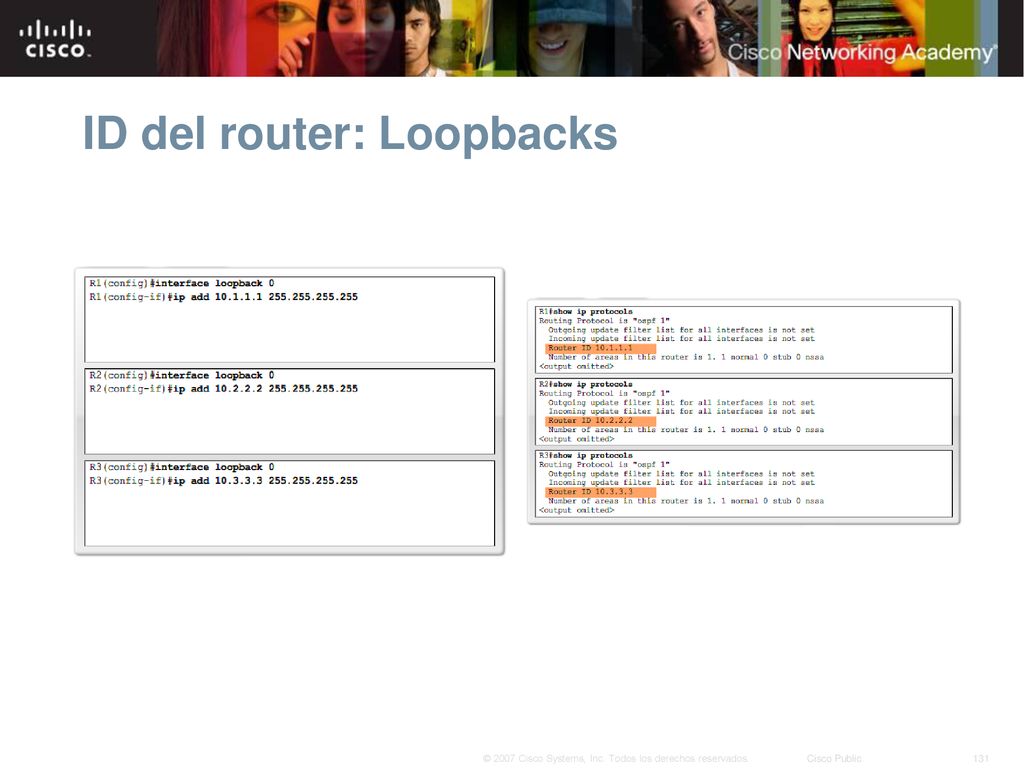

131 ID del router: Loopbacks

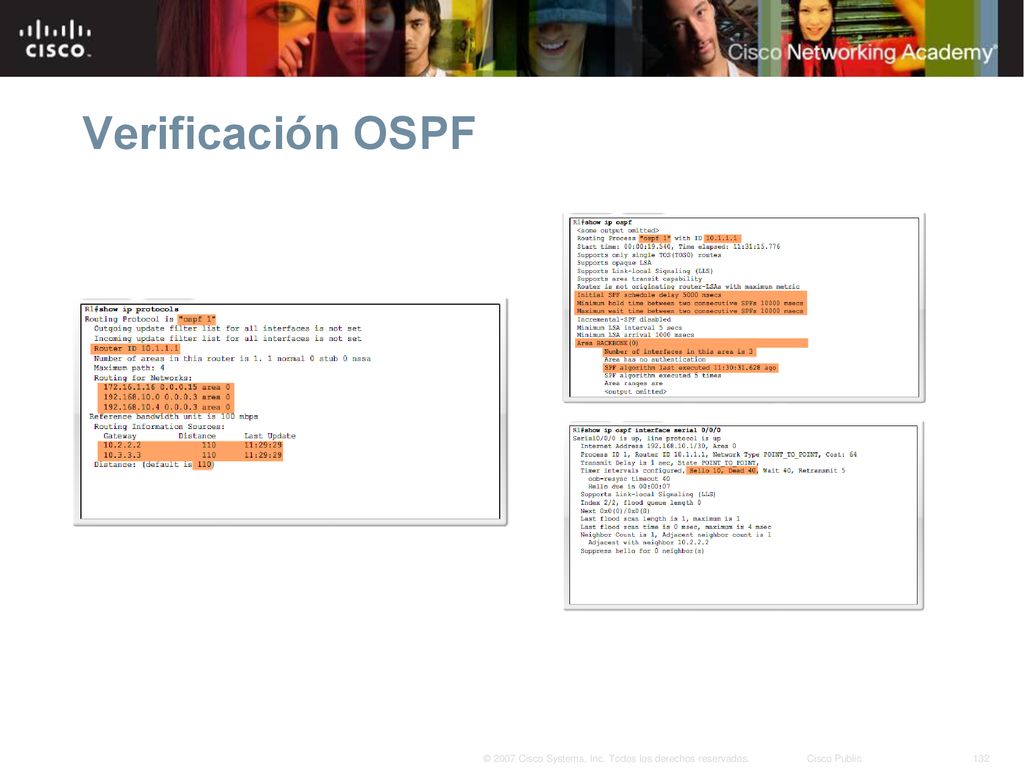

132 Verificación OSPF

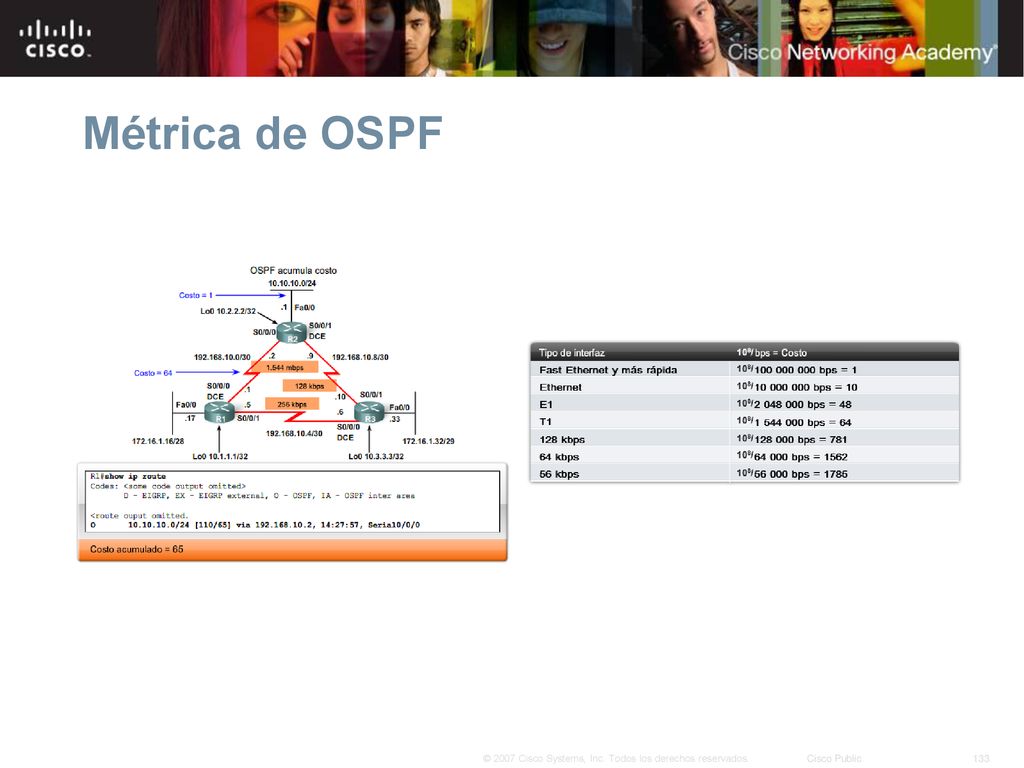

133 Métrica de OSPF

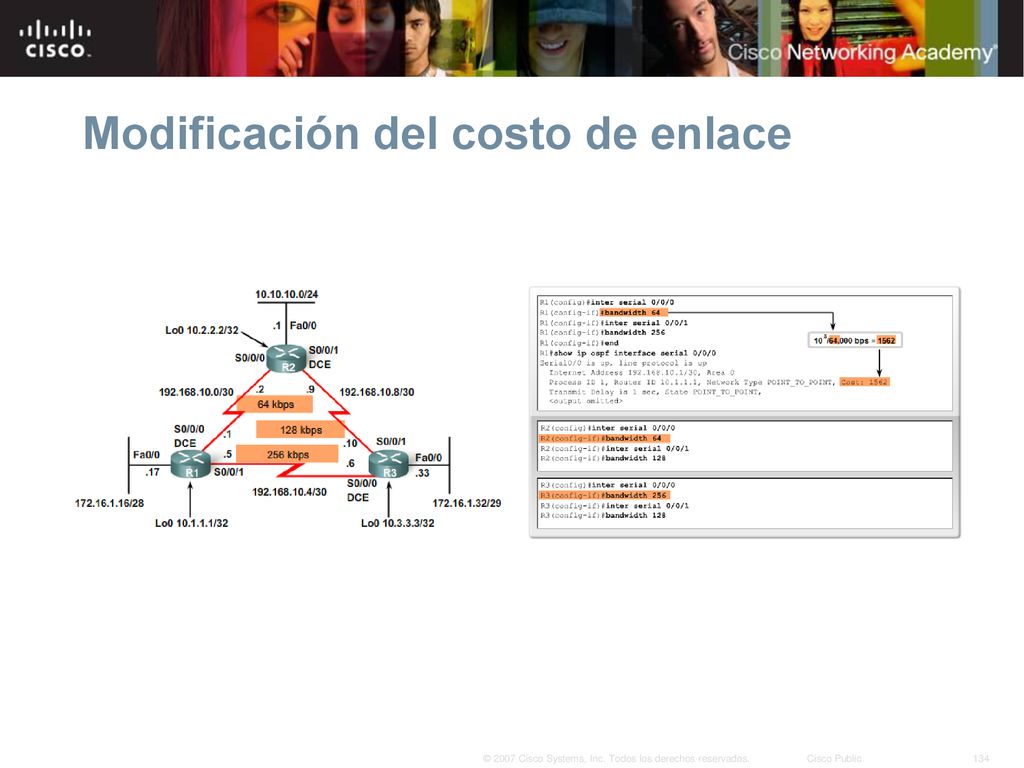

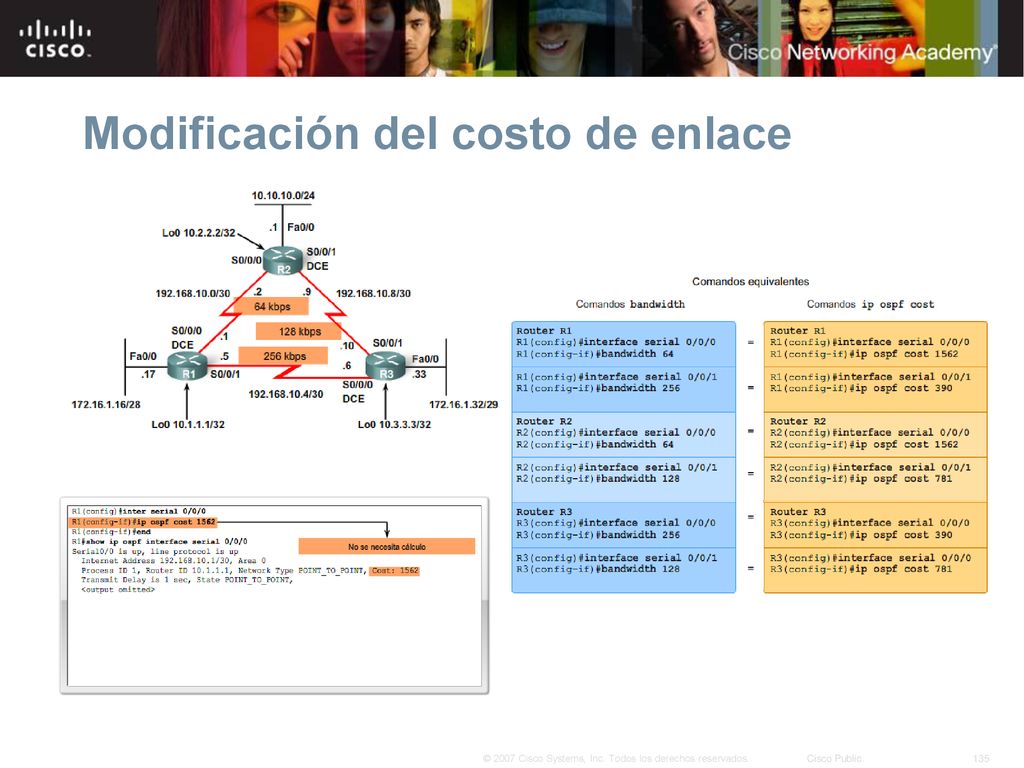

134 Modificación del costo de enlace

135 Modificación del costo de enlace

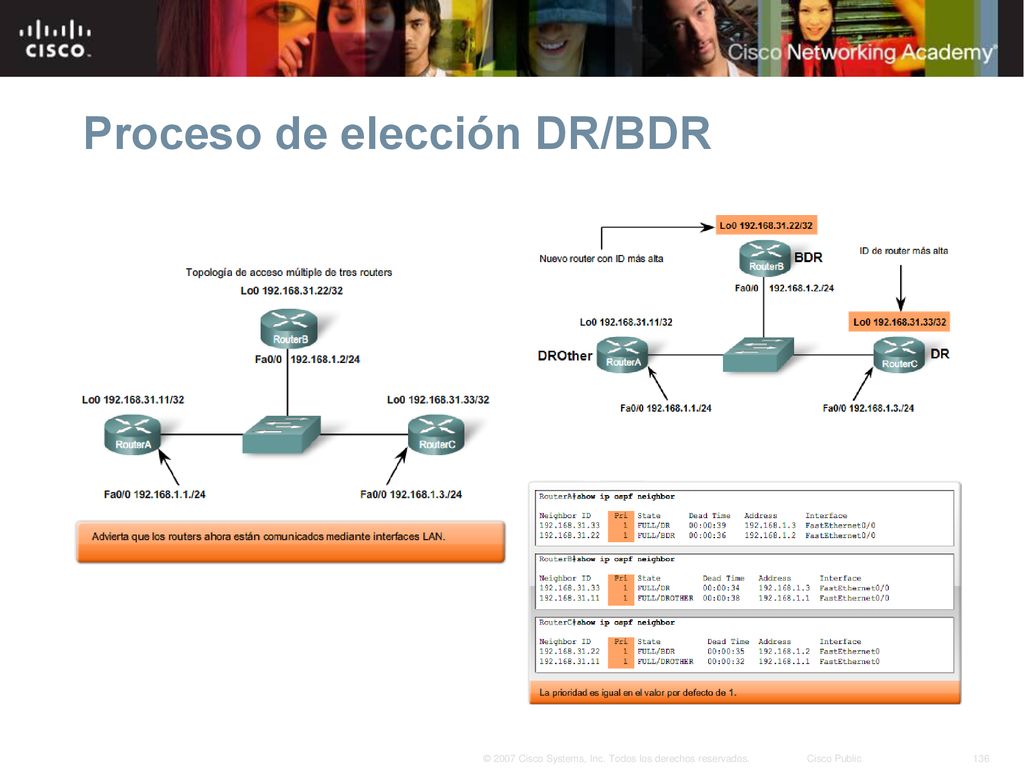

136 Proceso de elección DR/BDR

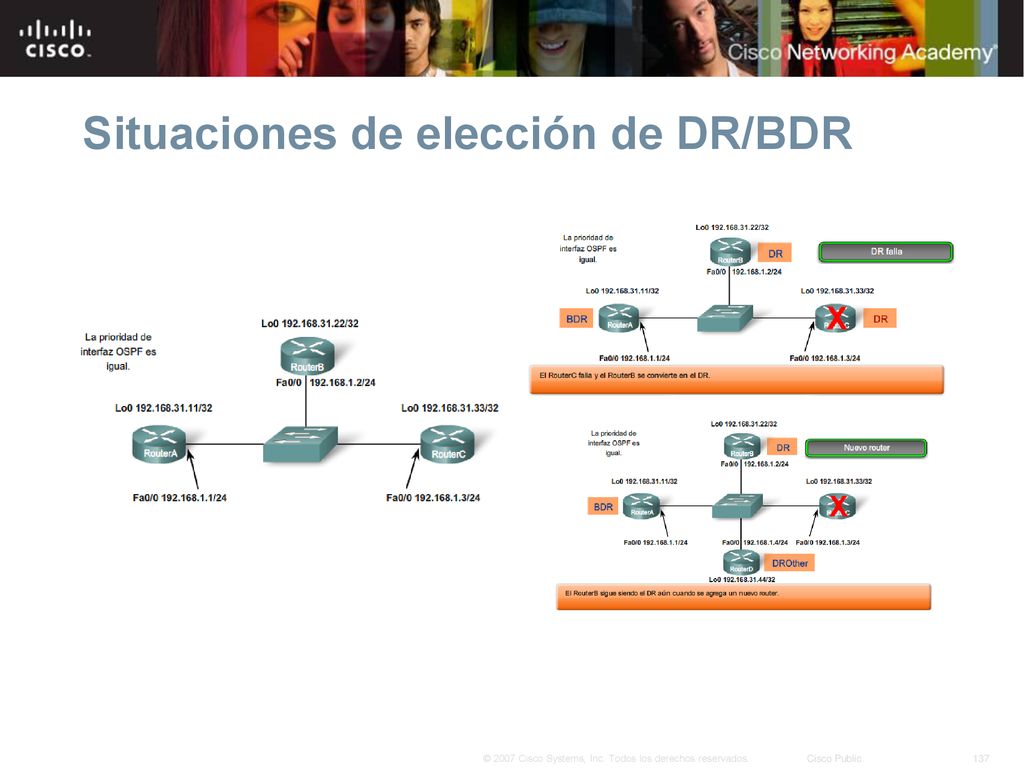

137 Situaciones de elección de DR/BDR

138 Situaciones de elección de DR/BDR

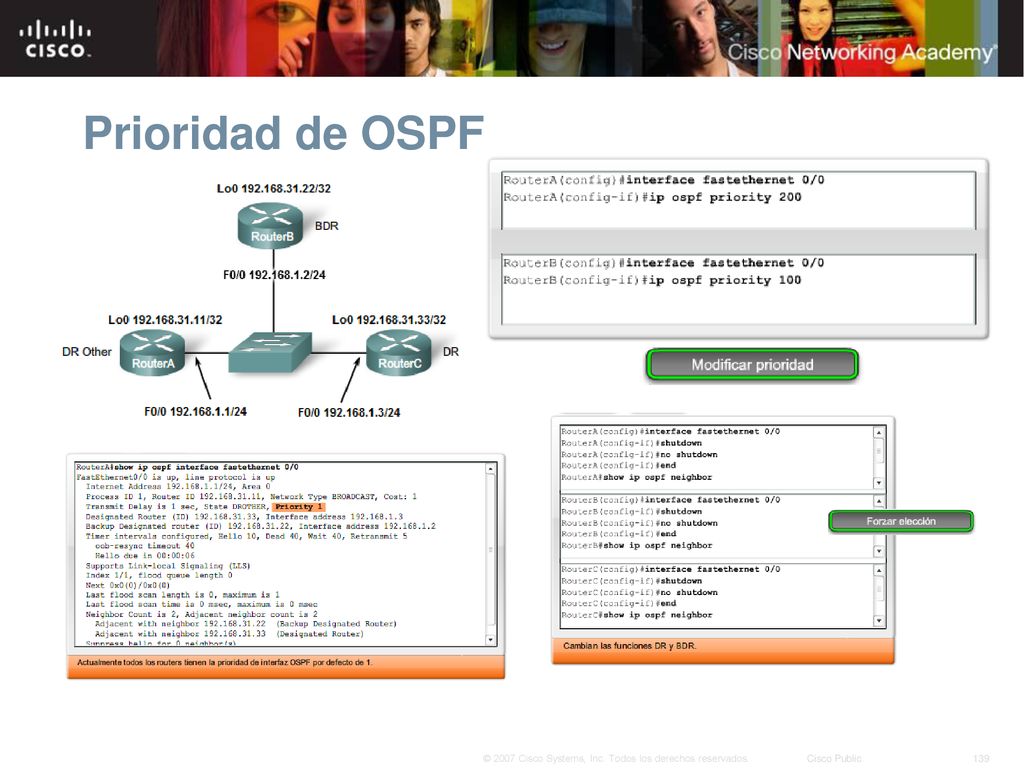

139 Prioridad de OSPF

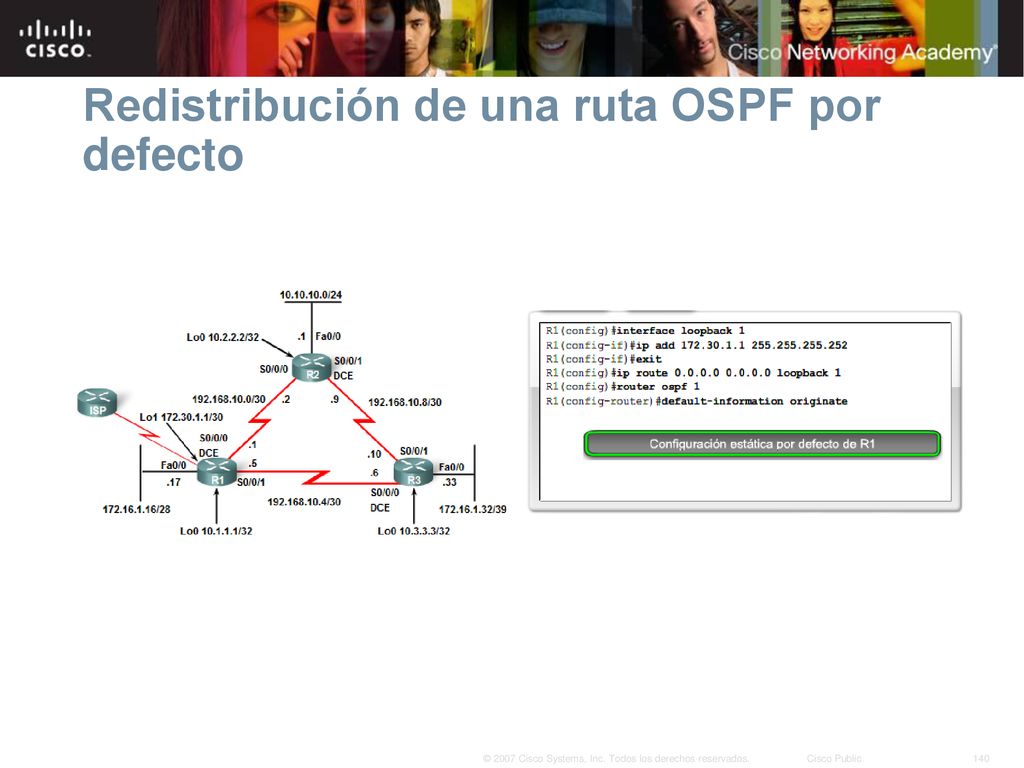

140 Redistribución de una ruta OSPF por defecto

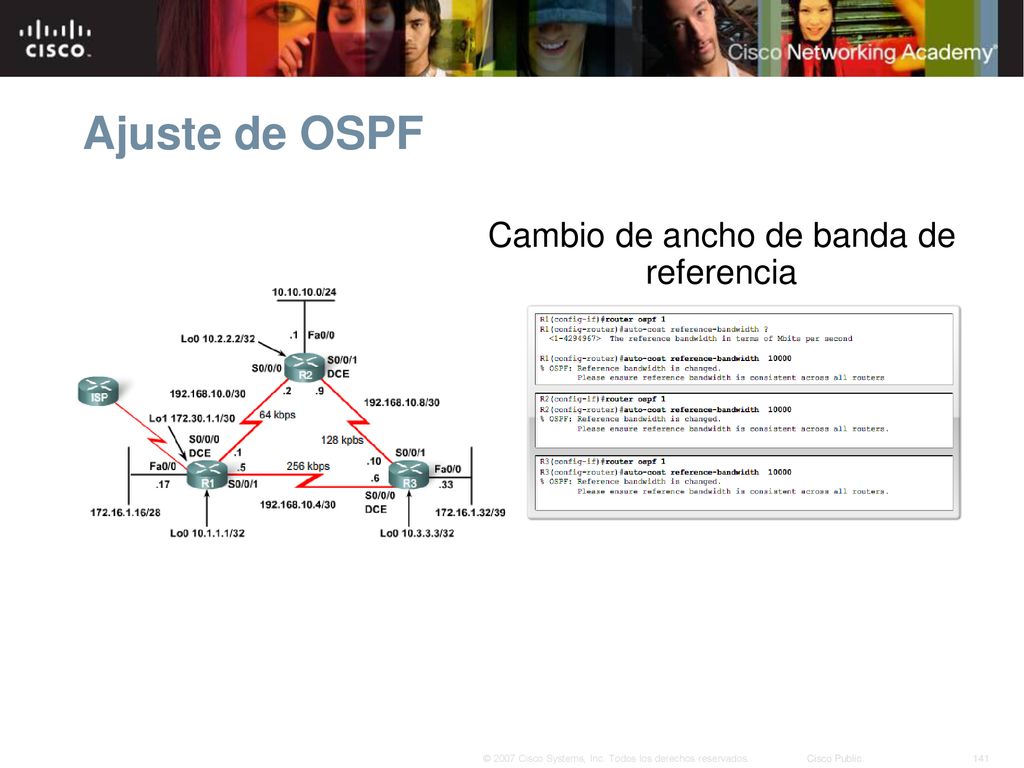

141 Cambio de ancho de banda de referencia
Ajuste de OSPF Cambio de ancho de banda de referencia

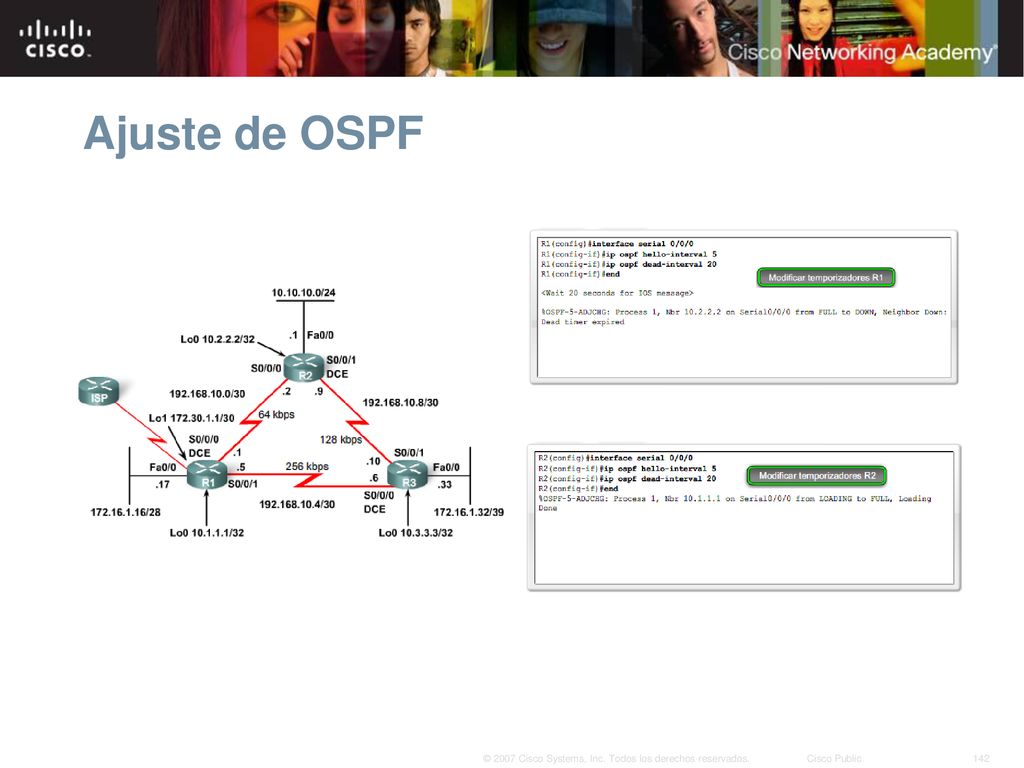

142 Ajuste de OSPF

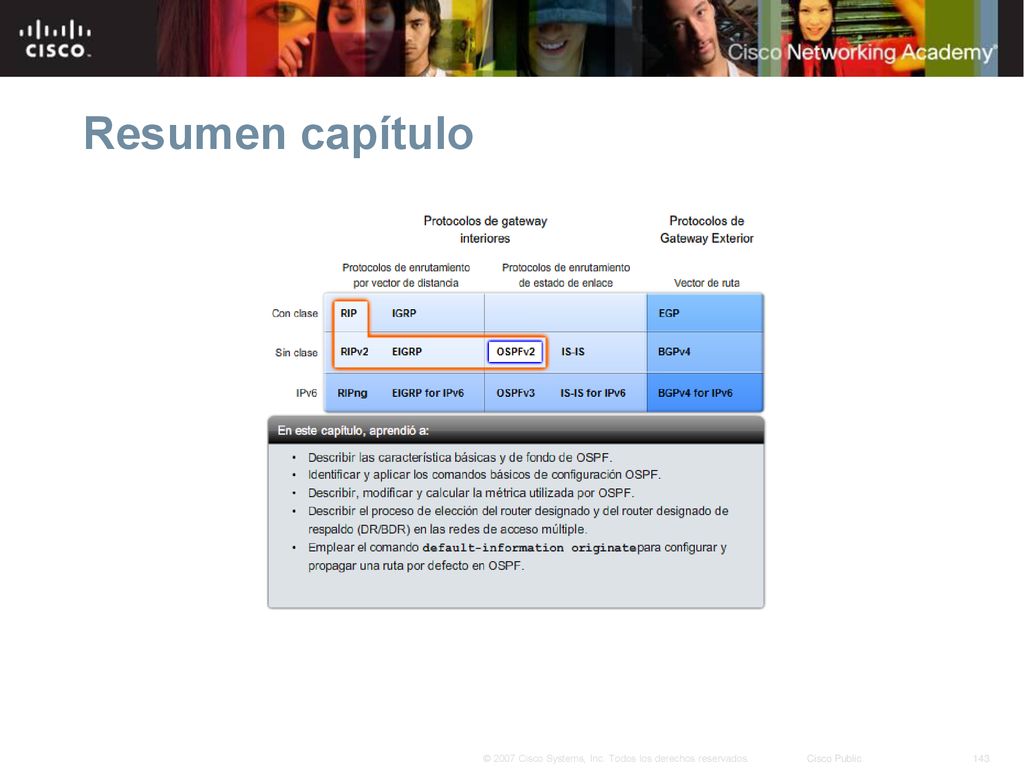

143 Resumen capítulo

144
