DISCO DURO. Configuración de discos IDE y SATA.

Presentación del tema: "DISCO DURO. Configuración de discos IDE y SATA."— Transcripción de la presentación:

1 DISCO DURO. Configuración de discos IDE y SATA

2 Disco Duro

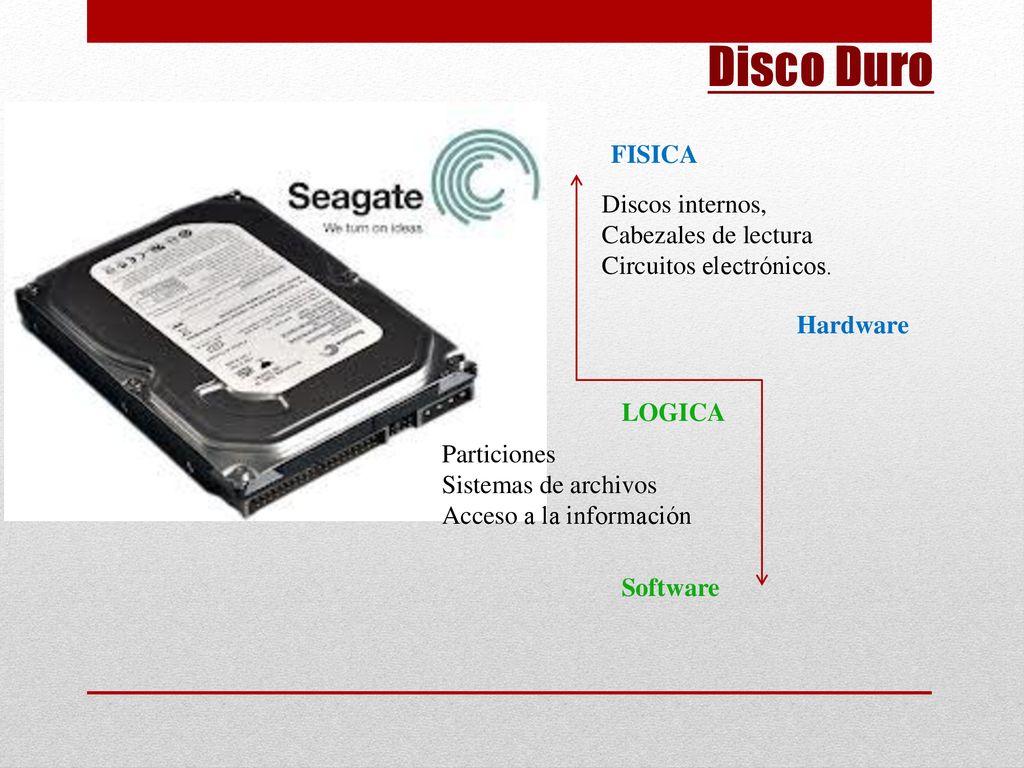

3 Disco Duro FISICA Discos internos, Cabezales de lectura
Circuitos electrónicos. Hardware LOGICA Particiones Sistemas de archivos Acceso a la información Software

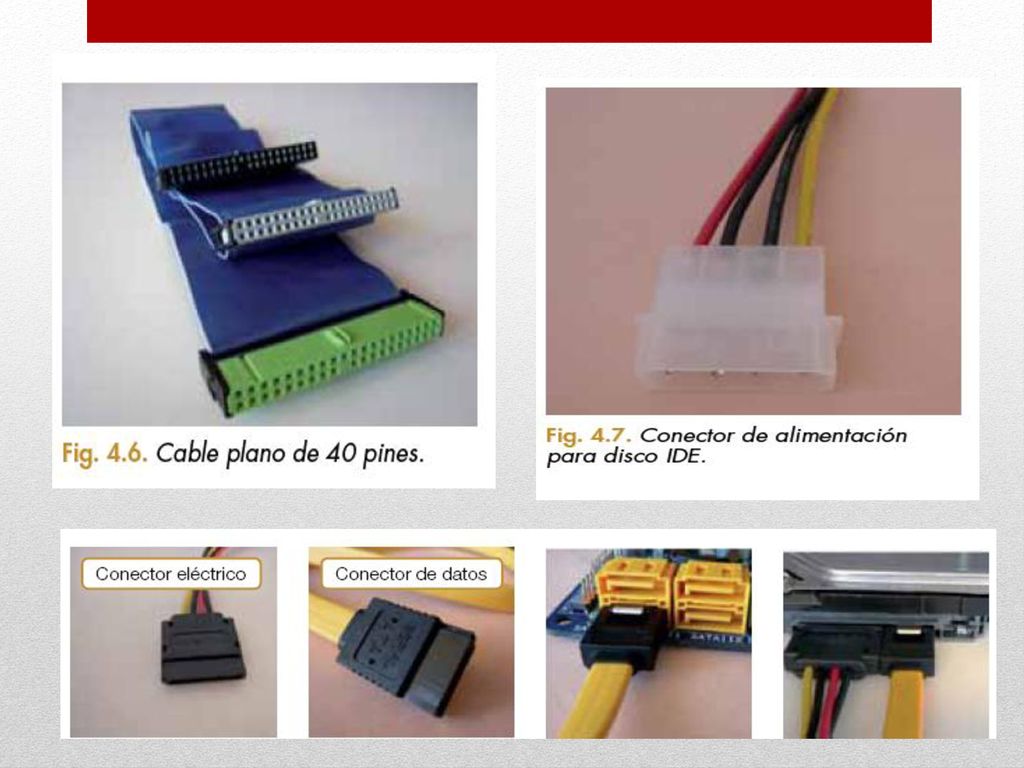

4

5 Configuración de discos IDE

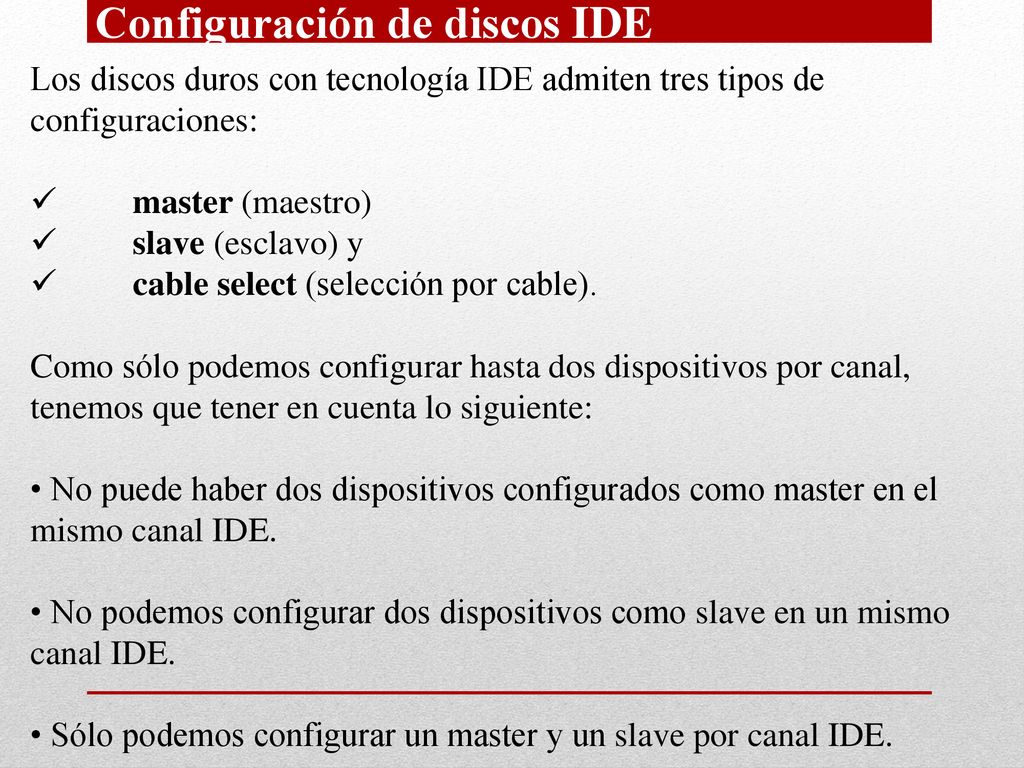

6 Configuración de discos IDE
Los discos duros con tecnología IDE admiten tres tipos de configuraciones: master (maestro) slave (esclavo) y cable select (selección por cable). Como sólo podemos configurar hasta dos dispositivos por canal, tenemos que tener en cuenta lo siguiente: • No puede haber dos dispositivos configurados como master en el mismo canal IDE. • No podemos configurar dos dispositivos como slave en un mismo canal IDE. • Sólo podemos configurar un master y un slave por canal IDE.

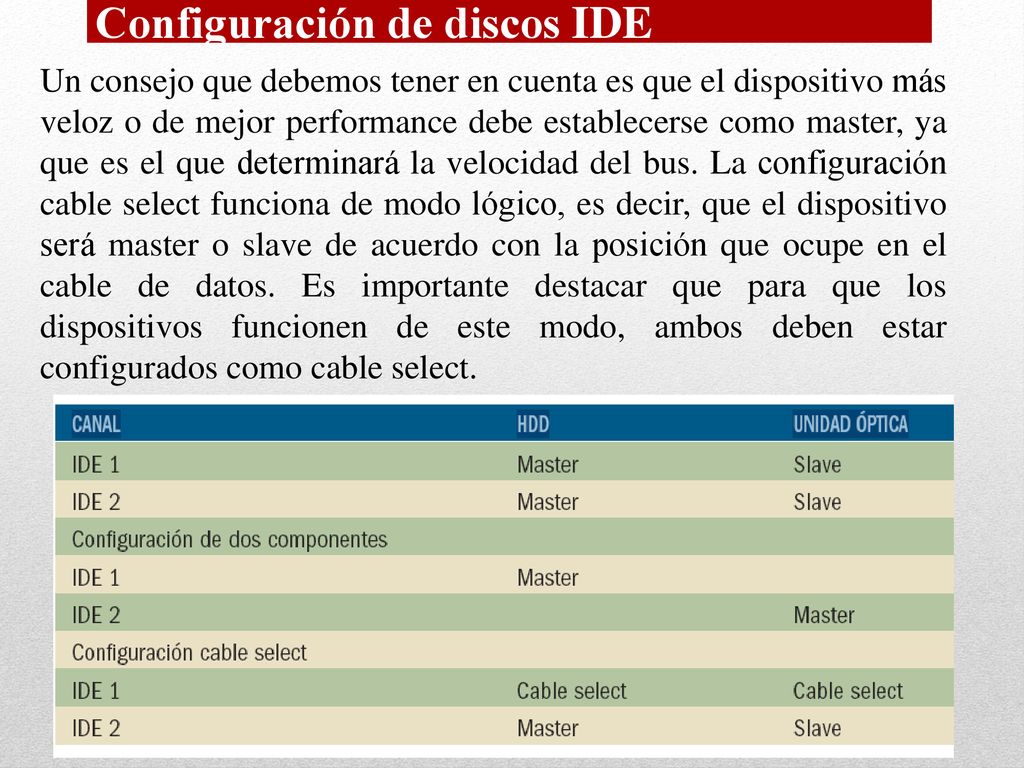

7 Configuración de discos IDE
Un consejo que debemos tener en cuenta es que el dispositivo más veloz o de mejor performance debe establecerse como master, ya que es el que determinará la velocidad del bus. La configuración cable select funciona de modo lógico, es decir, que el dispositivo será master o slave de acuerdo con la posición que ocupe en el cable de datos. Es importante destacar que para que los dispositivos funcionen de este modo, ambos deben estar configurados como cable select.

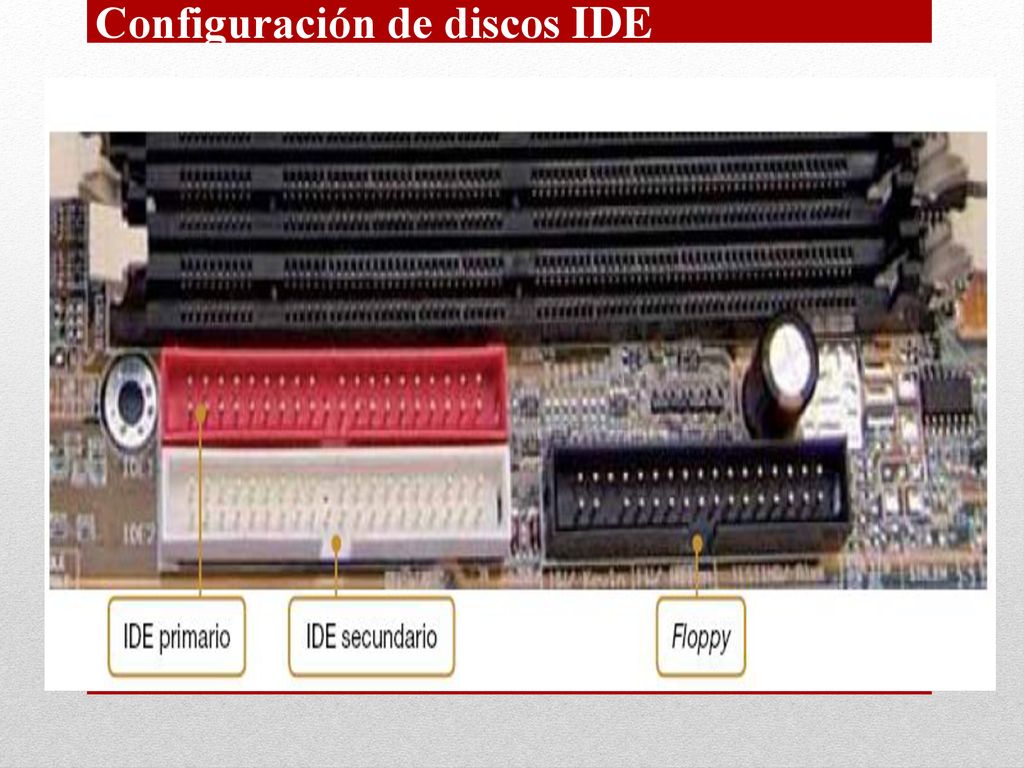

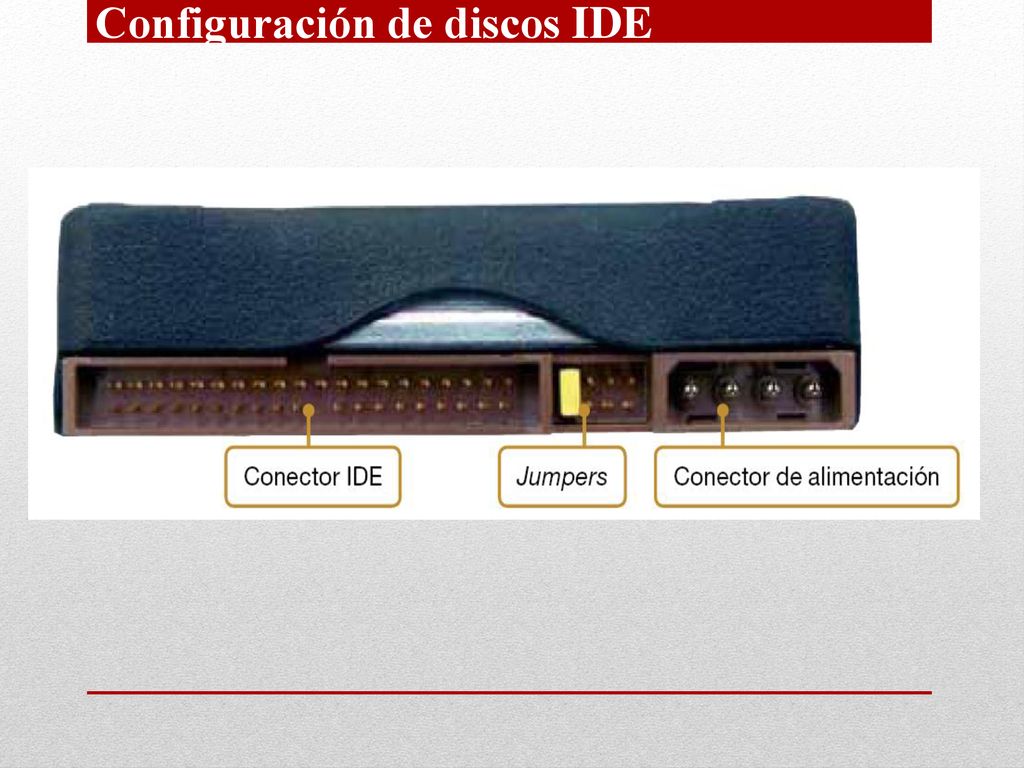

8 Configuración de discos IDE

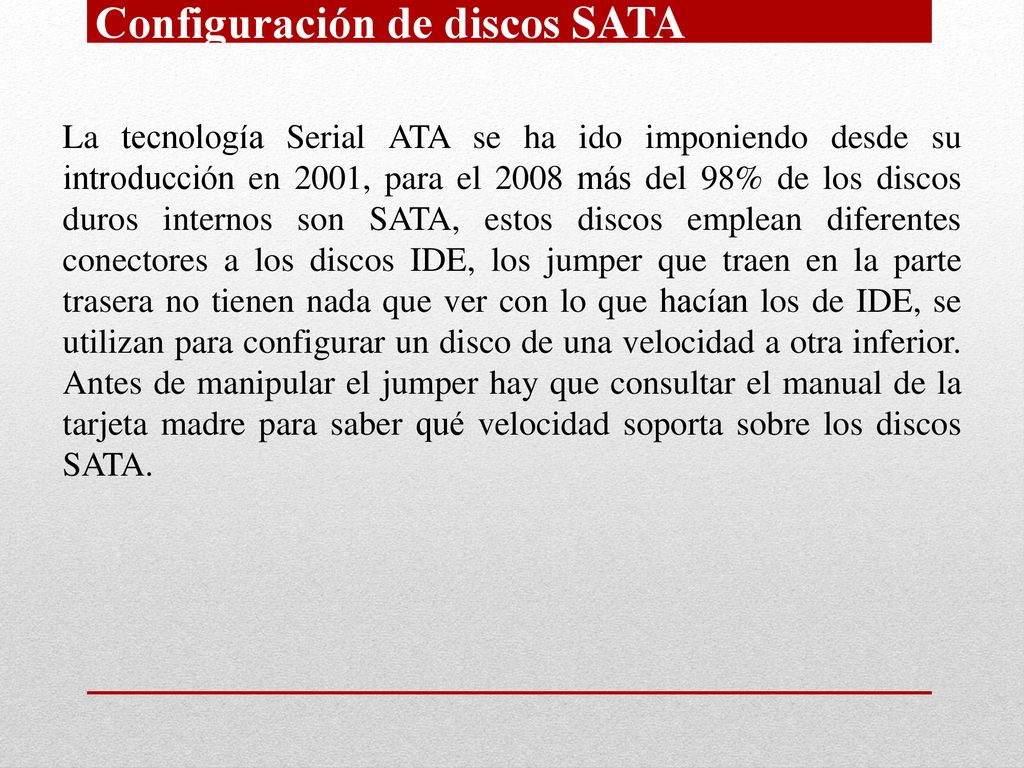

9 Configuración de discos SATA
La tecnología Serial ATA se ha ido imponiendo desde su introducción en 2001, para el 2008 más del 98% de los discos duros internos son SATA, estos discos emplean diferentes conectores a los discos IDE, los jumper que traen en la parte trasera no tienen nada que ver con lo que hacían los de IDE, se utilizan para configurar un disco de una velocidad a otra inferior. Antes de manipular el jumper hay que consultar el manual de la tarjeta madre para saber qué velocidad soporta sobre los discos SATA.

10 Configuración de discos SATA

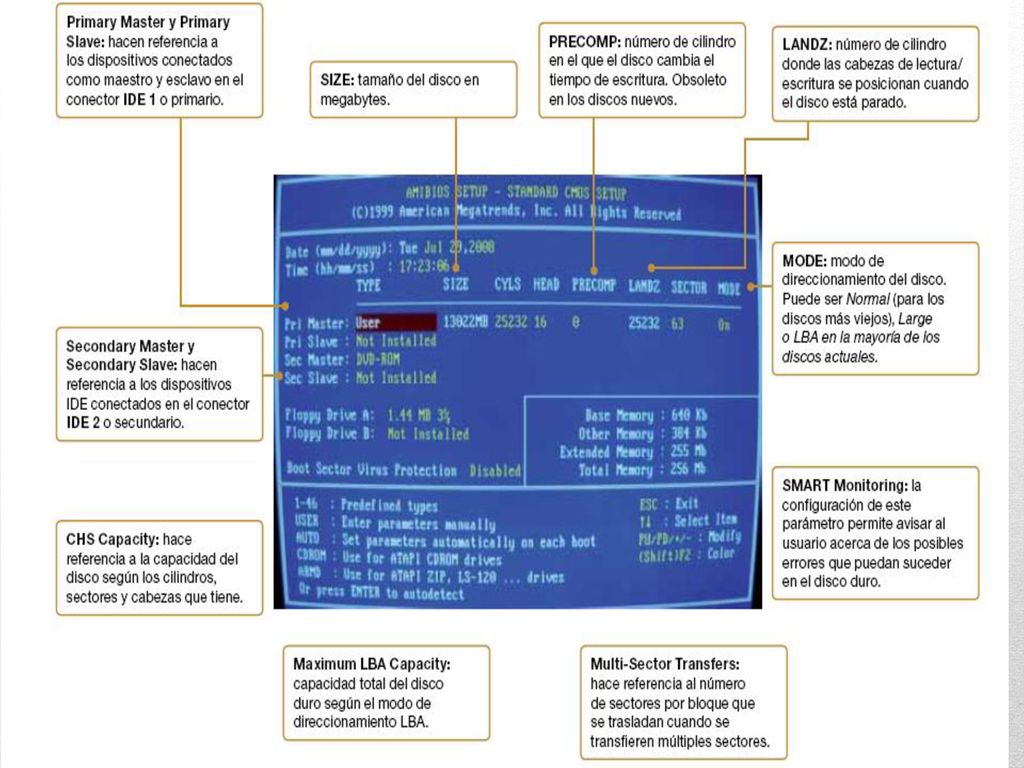

11 Configuración Cuando instalamos un disco en un ordenador la mejor forma de detectar su presencia es accediendo al BIOS y entrando en la opción IDE HDD AUTO DETECTION, que permite detectar automáticamente los discos duros instalados en el equipo. El BIOS comprueba los dispositivos que hay conectados en cada conector IDE o SATA de la placa base. Detecta su tamaño así como su geometría (número de cilindros, cabezas y sectores en las que se divide el disco).

12

13

14

15

16

17

18

19

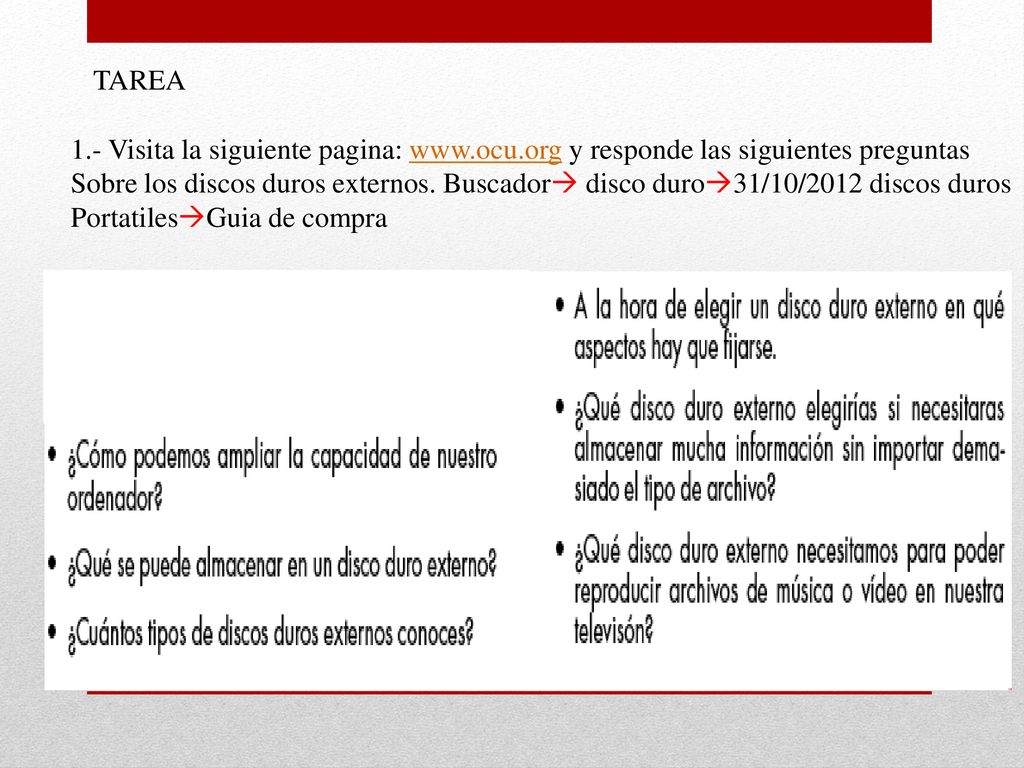

20 TAREA 1.- Visita la siguiente pagina: y responde las siguientes preguntas Sobre los discos duros externos. Buscador disco duro31/10/2012 discos duros PortatilesGuia de compra

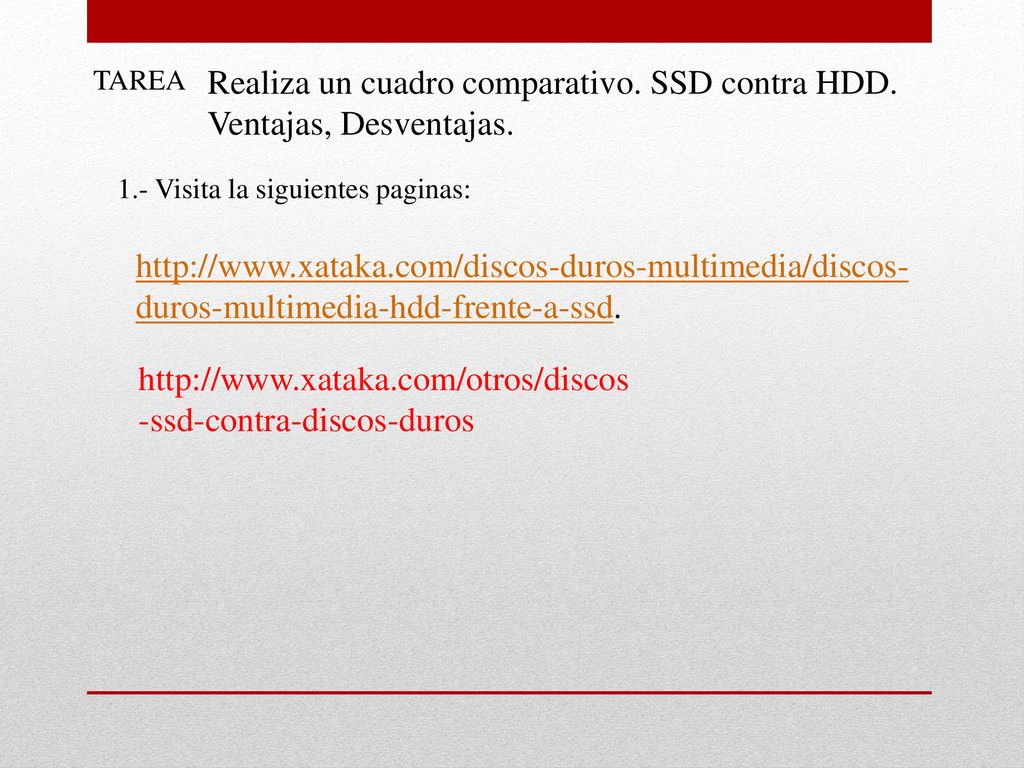

21 Realiza un cuadro comparativo. SSD contra HDD. Ventajas, Desventajas.
TAREA Realiza un cuadro comparativo. SSD contra HDD. Ventajas, Desventajas. 1.- Visita la siguientes paginas:
