DIAGRAMA DE FLUJO DE BLOQUES

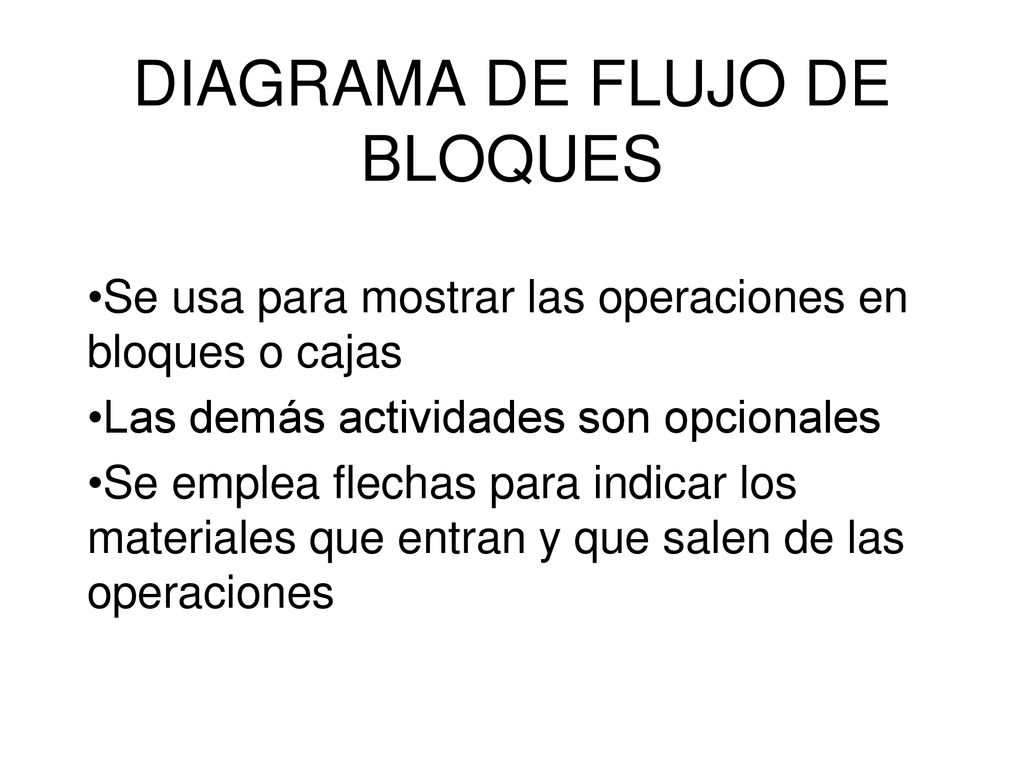

Se usa para mostrar las operaciones en bloques o cajas Las demás actividades son opcionales Se emplea flechas para indicar los materiales que entran y que salen de las operaciones
2

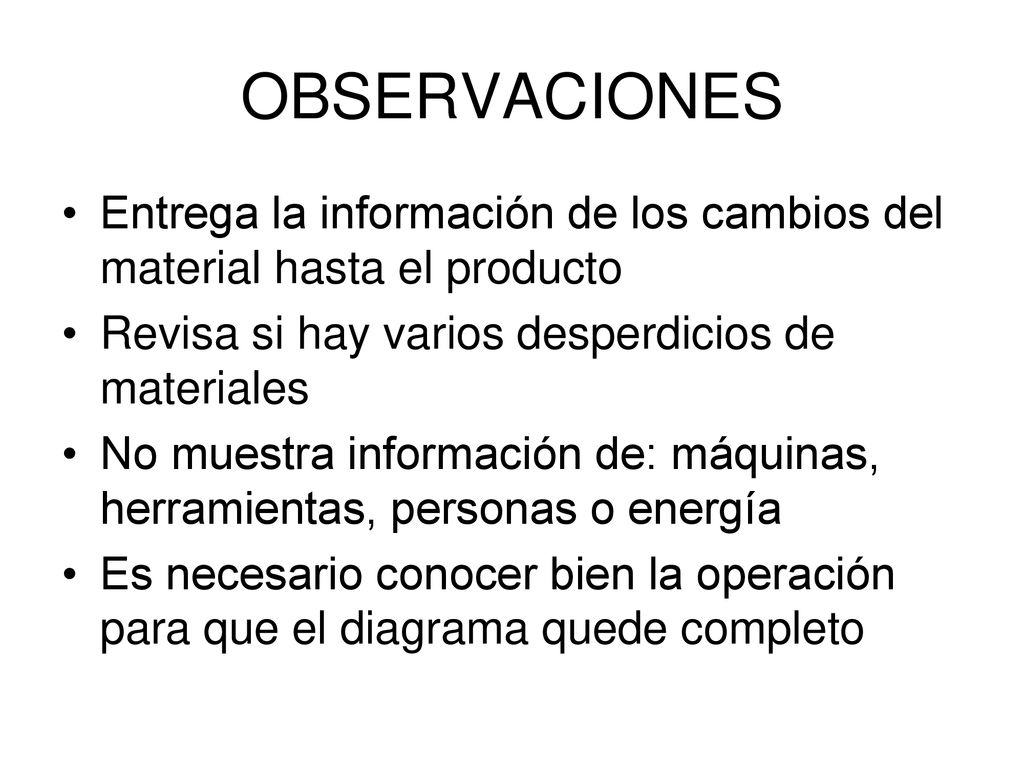

OBSERVACIONES Entrega la información de los cambios del material hasta el producto Revisa si hay varios desperdicios de materiales No muestra información de: máquinas, herramientas, personas o energía Es necesario conocer bien la operación para que el diagrama quede completo
3
EJEMPLO Fabricación de una silla Pintura Madera Madera Asiento Asiento
Vapores Pintar Marcar Cortar Pulir Perforar Residuos Asiento Residuos Residuos Tornillos Soldadura Tubos metálicos Tubos metálicos Patas Patas Patas Ensamblar Soldar Marcar Cortar Pulir Silla Virutas Vapores Sobrantes
4

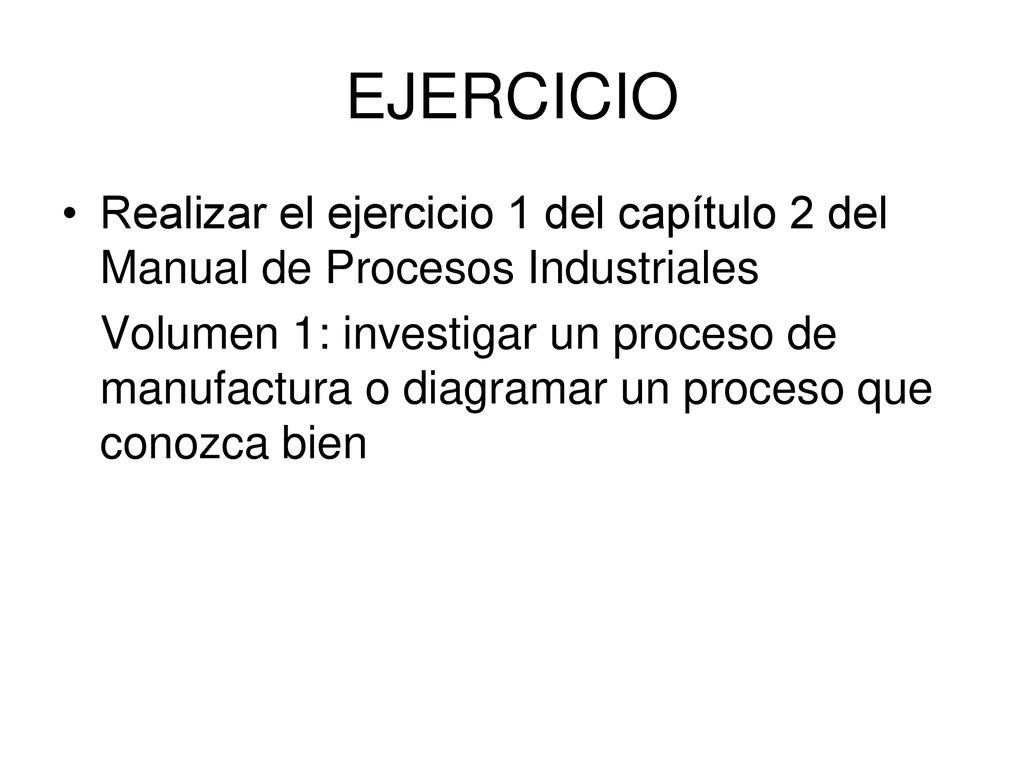

EJERCICIO Realizar el ejercicio 1 del capítulo 2 del Manual de Procesos Industriales Volumen 1: investigar un proceso de manufactura o diagramar un proceso que conozca bien
