MEDIOS DE ENTRADA TECLADO: Contactos. Convierte acción mecánica pulsos eléctricos Circuito forma matriz Pistas conductoras superpuestas Microcontroladores.

Presentación del tema: "MEDIOS DE ENTRADA TECLADO: Contactos. Convierte acción mecánica pulsos eléctricos Circuito forma matriz Pistas conductoras superpuestas Microcontroladores."— Transcripción de la presentación:

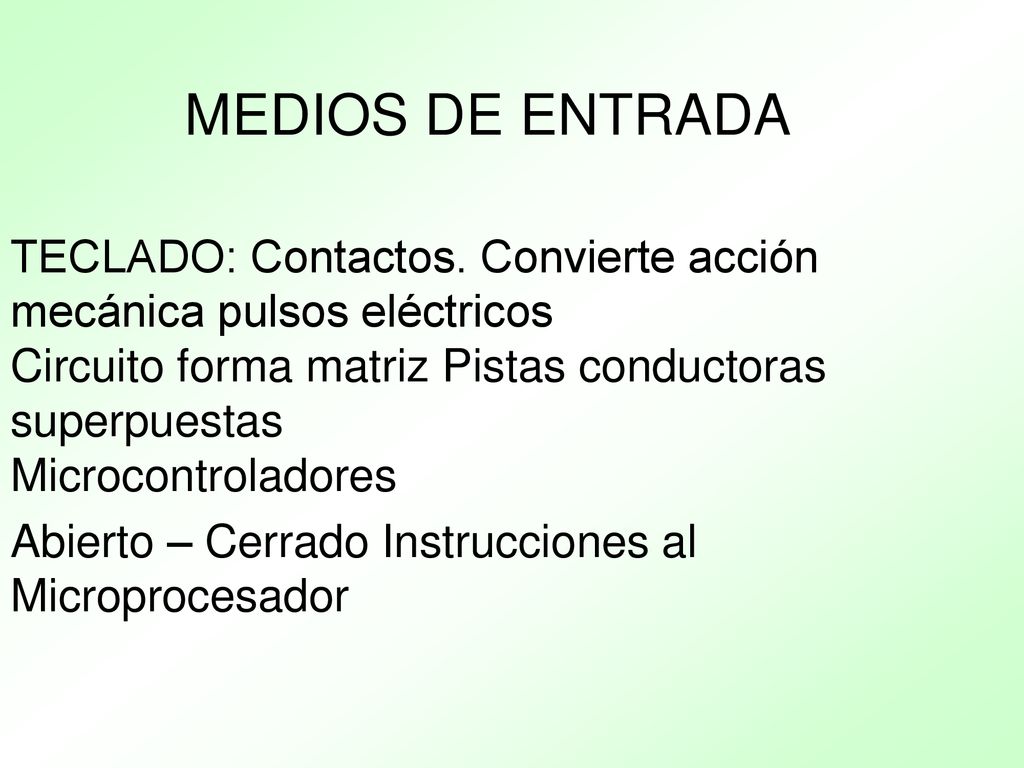

1 MEDIOS DE ENTRADA TECLADO: Contactos. Convierte acción mecánica pulsos eléctricos Circuito forma matriz Pistas conductoras superpuestas Microcontroladores Abierto – Cerrado Instrucciones al Microprocesador

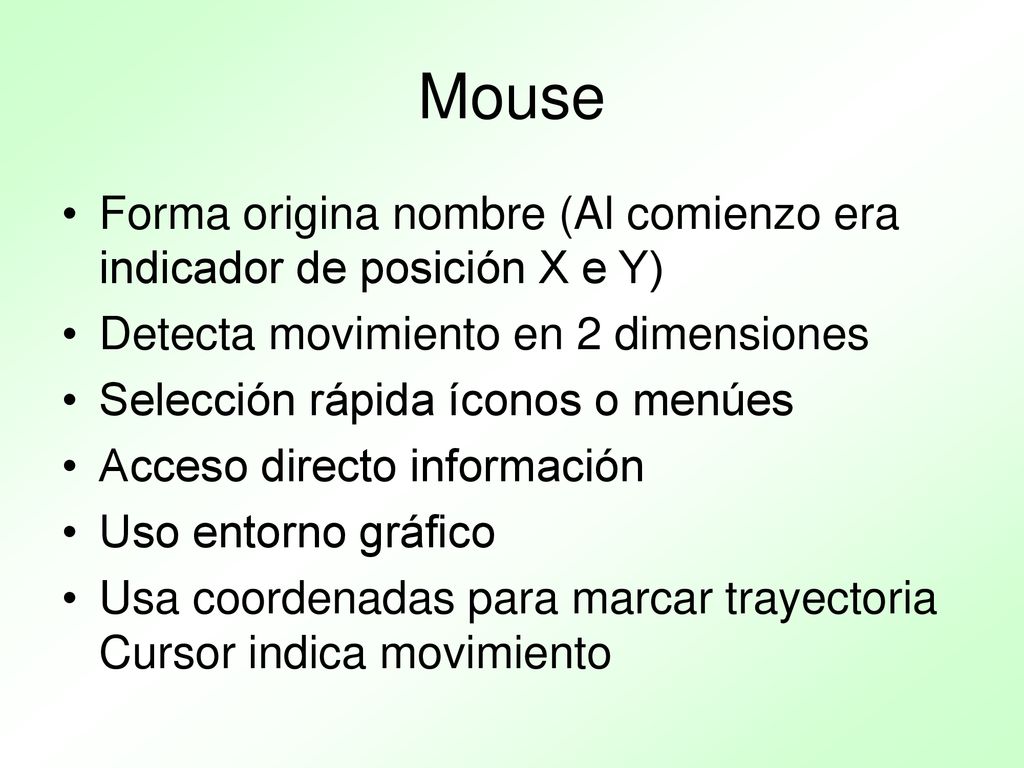

2 Mouse Forma origina nombre (Al comienzo era indicador de posición X e Y) Detecta movimiento en 2 dimensiones Selección rápida íconos o menúes Acceso directo información Uso entorno gráfico Usa coordenadas para marcar trayectoria Cursor indica movimiento

3 Mouse Mínimo 2 botones Rueda de desplazamiento (Tercer botón)
Botones secundarios opcionales

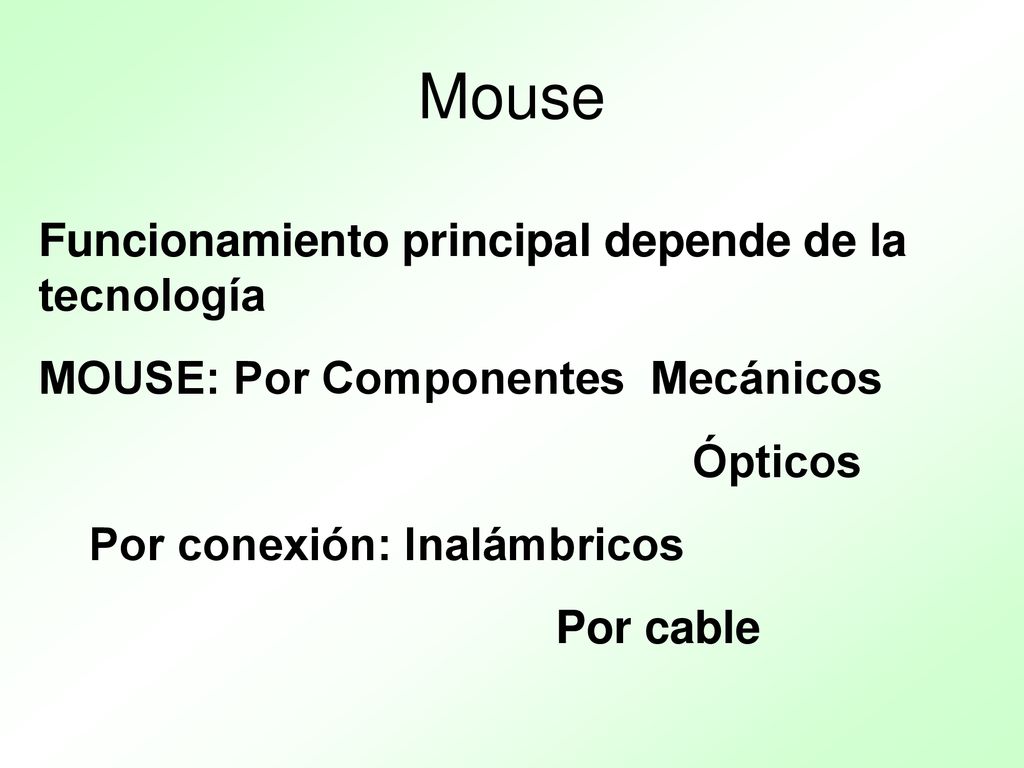

4 Mouse Funcionamiento principal depende de la tecnología
MOUSE: Por Componentes Mecánicos Ópticos Por conexión: Inalámbricos Por cable

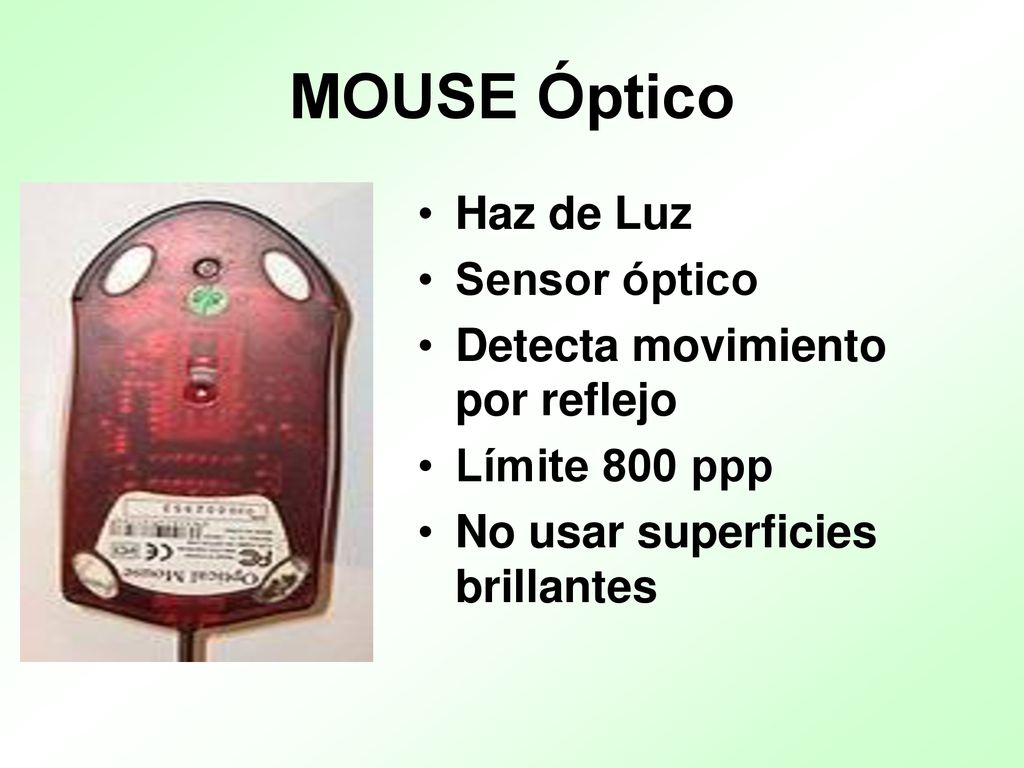

5 MOUSE Óptico Haz de Luz Sensor óptico Detecta movimiento por reflejo
Límite 800 ppp No usar superficies brillantes

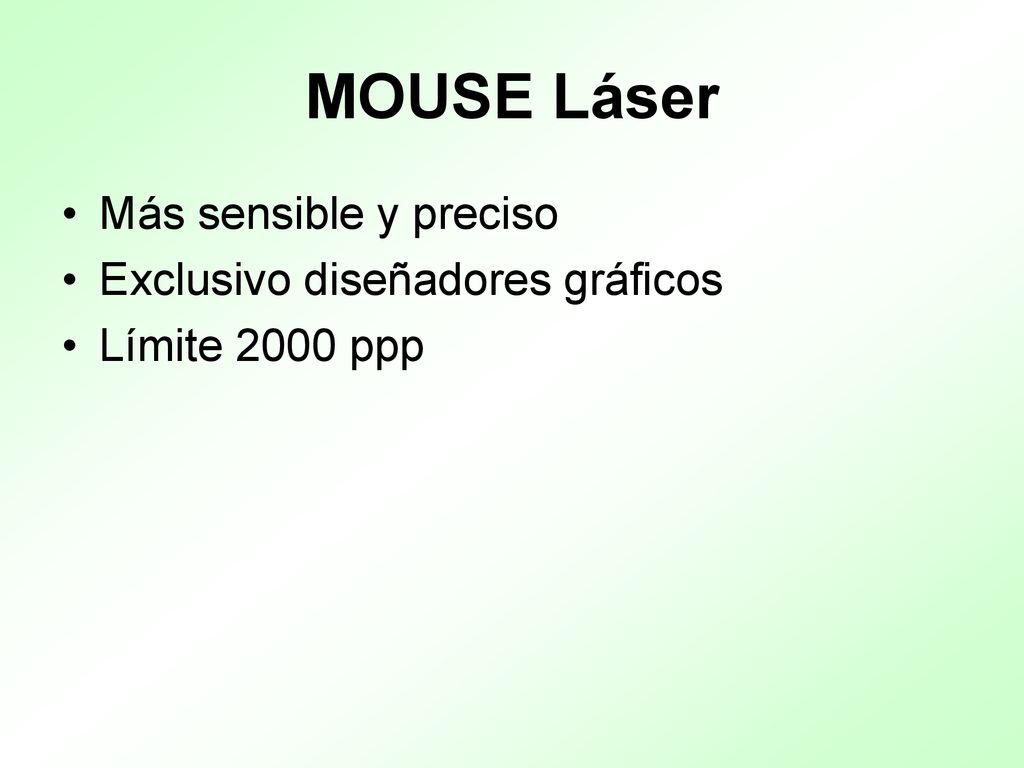

6 MOUSE Láser Más sensible y preciso Exclusivo diseñadores gráficos
Límite 2000 ppp

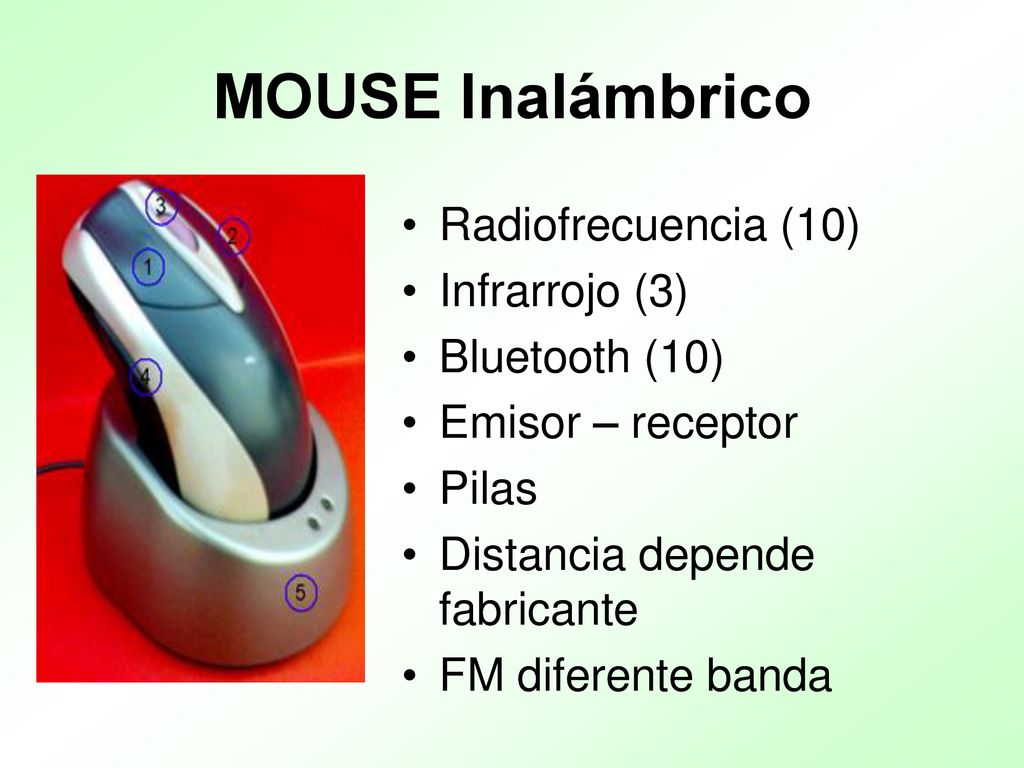

7 MOUSE Inalámbrico Radiofrecuencia (10) Infrarrojo (3) Bluetooth (10)
Emisor – receptor Pilas Distancia depende fabricante FM diferente banda

8 MOUSE Invisible Denominado mouseless Láser y sensor infrarrojos
Webcam lee reflejo

9 MOUSE Invisible

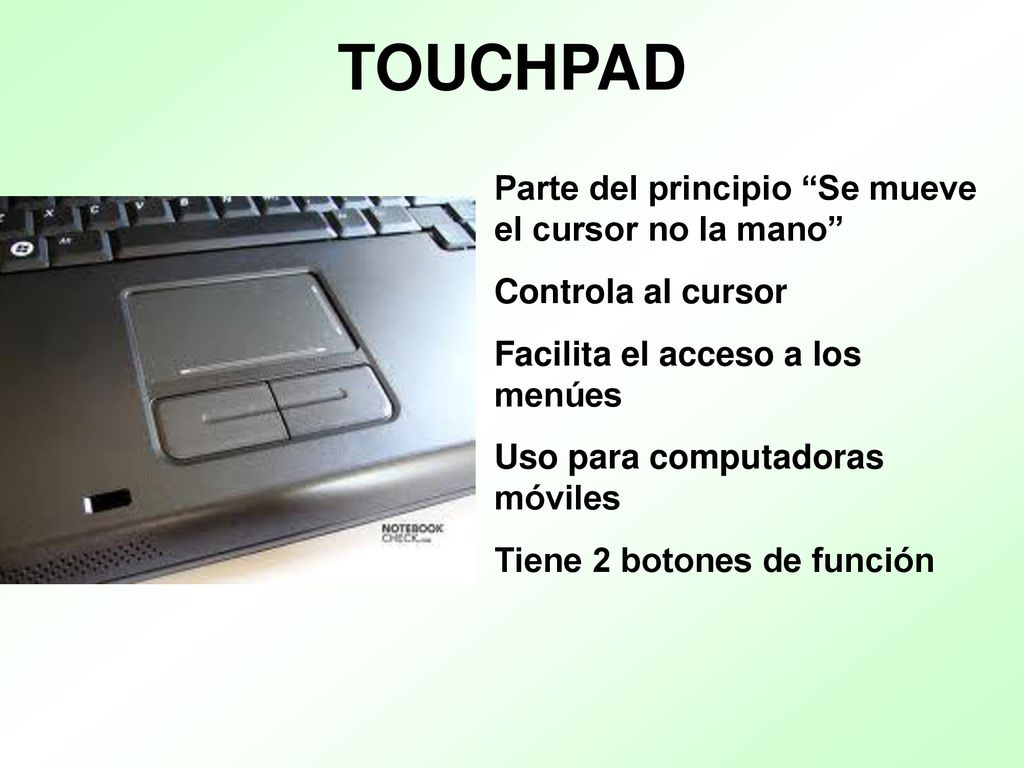

10 TOUCHPAD Parte del principio “Se mueve el cursor no la mano”
Controla al cursor Facilita el acceso a los menúes Uso para computadoras móviles Tiene 2 botones de función

11 LECTOR DE CÓDIGOS DE BARRAS

12 CÓDIGO DE BARRAS

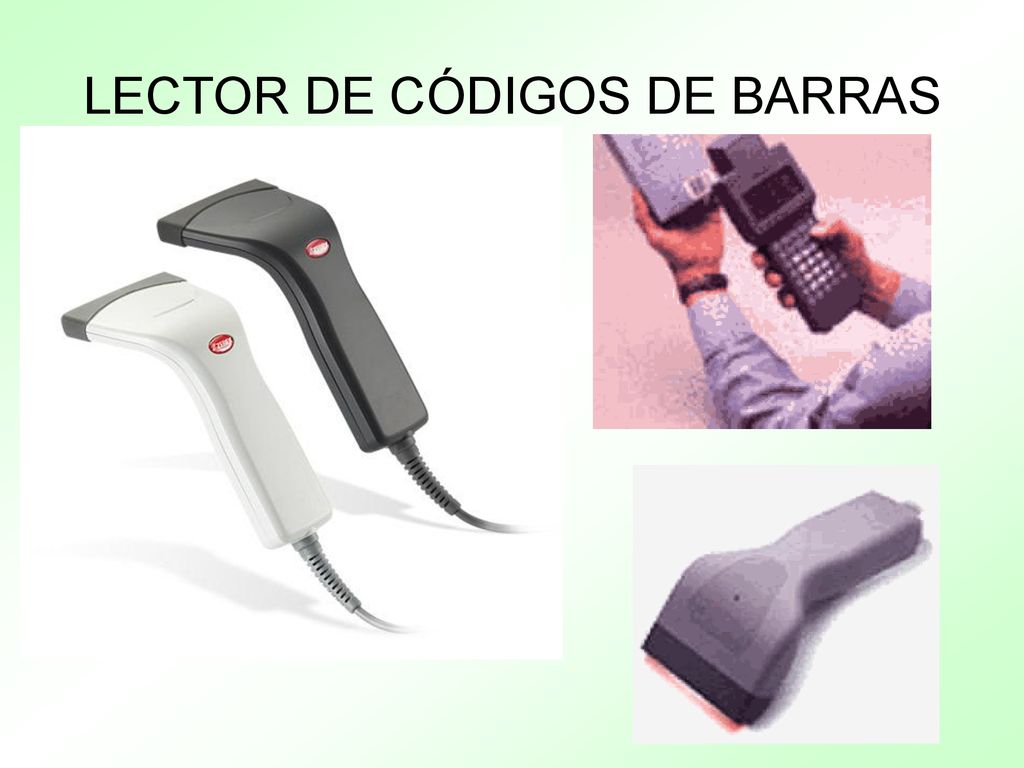

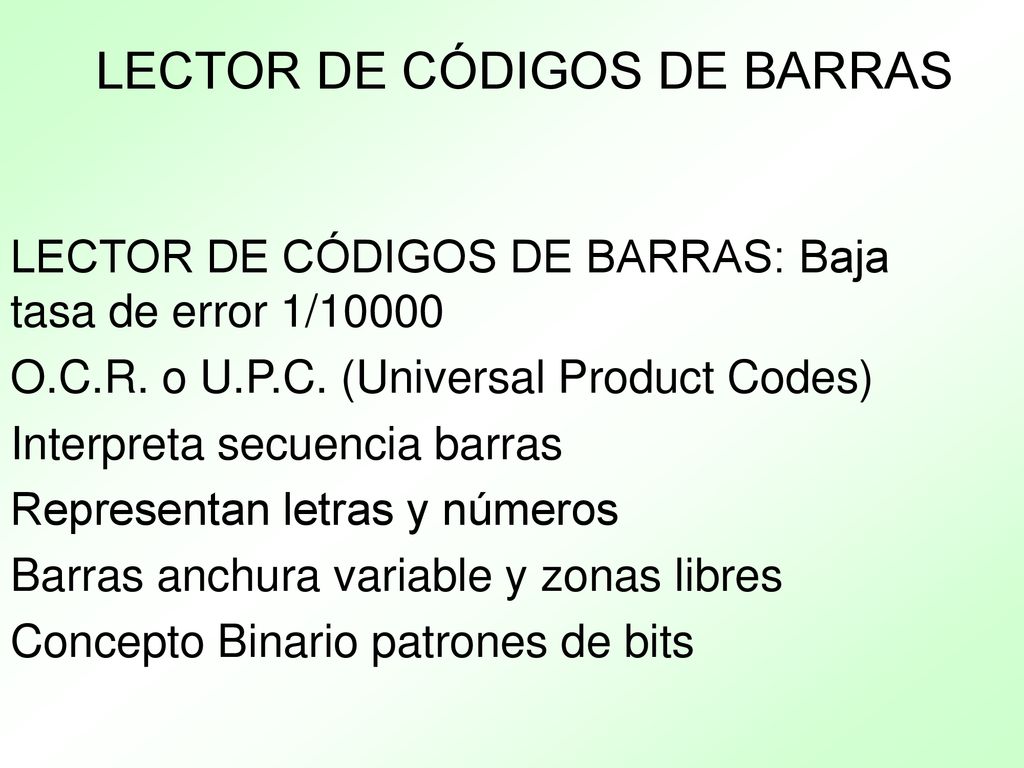

13 LECTOR DE CÓDIGOS DE BARRAS
LECTOR DE CÓDIGOS DE BARRAS: Baja tasa de error 1/10000 O.C.R. o U.P.C. (Universal Product Codes) Interpreta secuencia barras Representan letras y números Barras anchura variable y zonas libres Concepto Binario patrones de bits

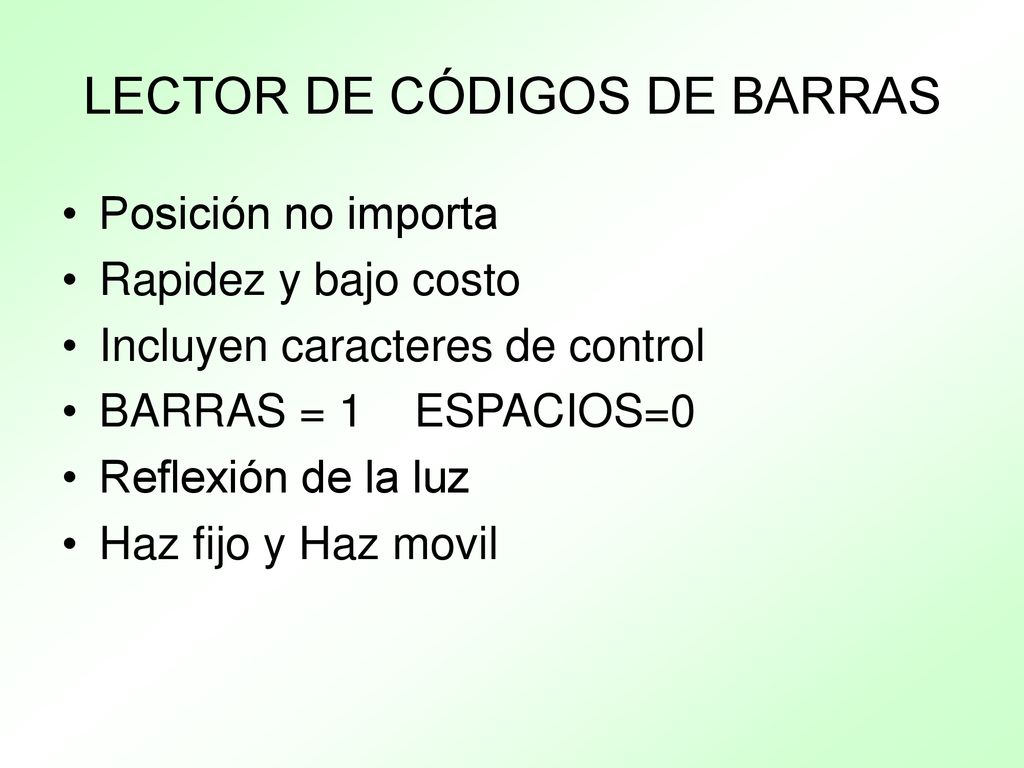

14 LECTOR DE CÓDIGOS DE BARRAS
Posición no importa Rapidez y bajo costo Incluyen caracteres de control BARRAS = 1 ESPACIOS=0 Reflexión de la luz Haz fijo y Haz movil

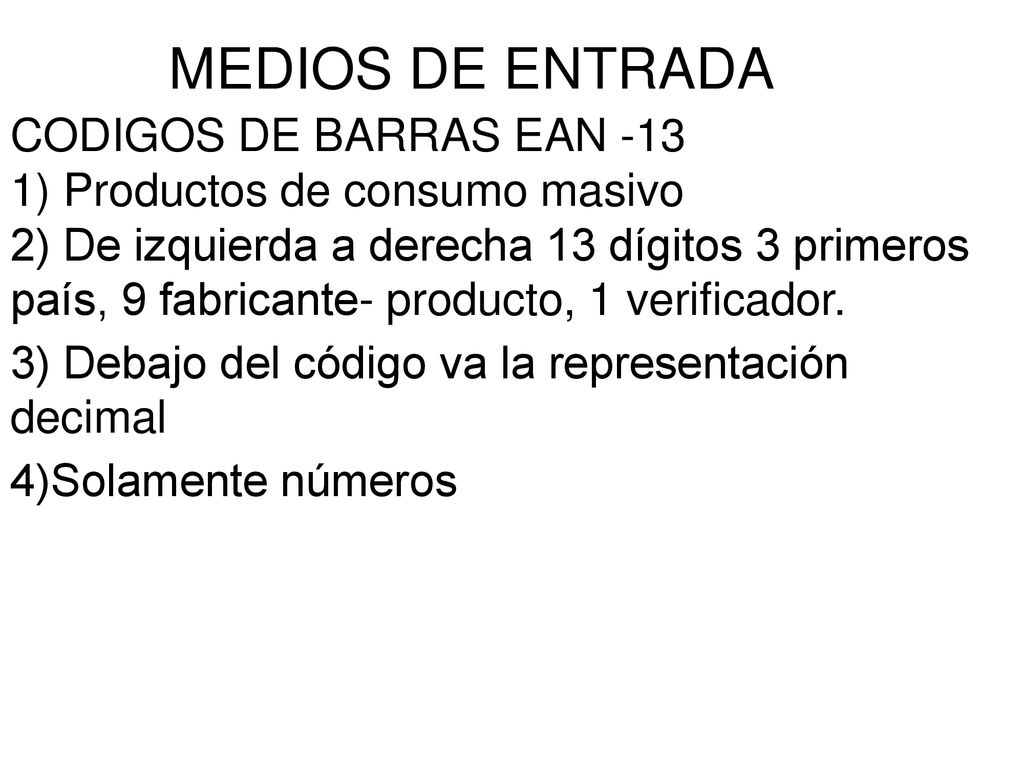

15 MEDIOS DE ENTRADA CODIGOS DE BARRAS EAN ) Productos de consumo masivo 2) De izquierda a derecha 13 dígitos 3 primeros país, 9 fabricante- producto, 1 verificador. 3) Debajo del código va la representación decimal 4)Solamente números

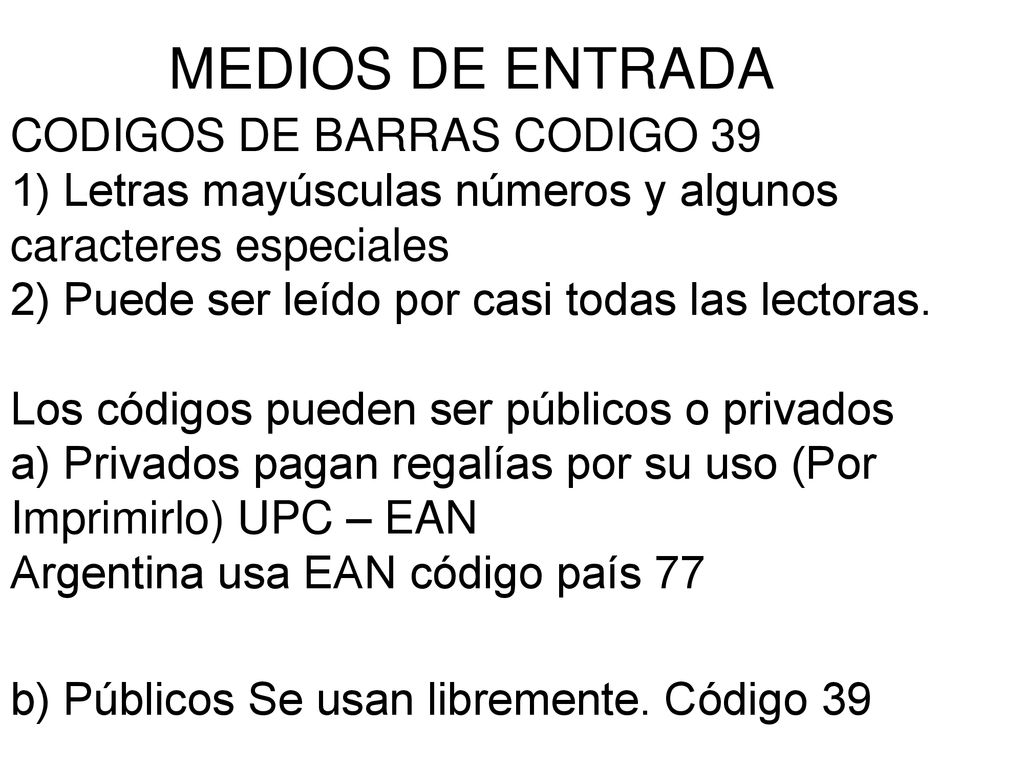

16 MEDIOS DE ENTRADA CODIGOS DE BARRAS CODIGO 39 1) Letras mayúsculas números y algunos caracteres especiales 2) Puede ser leído por casi todas las lectoras. Los códigos pueden ser públicos o privados a) Privados pagan regalías por su uso (Por Imprimirlo) UPC – EAN Argentina usa EAN código país 77 b) Públicos Se usan libremente. Código 39

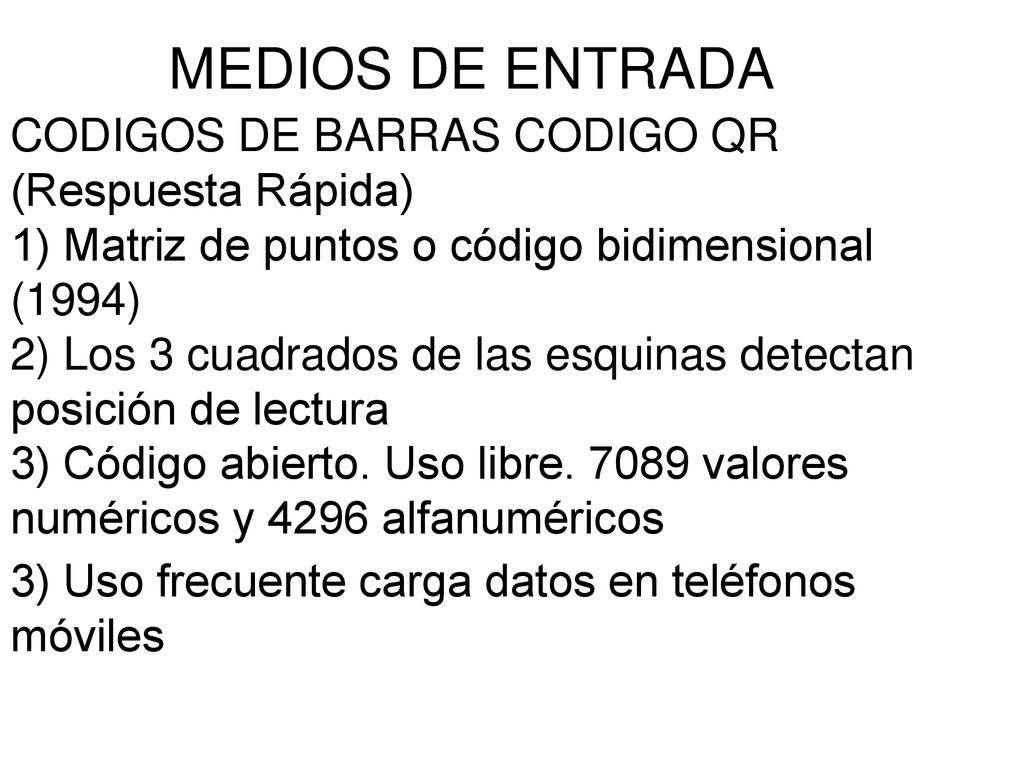

17 MEDIOS DE ENTRADA CODIGOS DE BARRAS CODIGO QR (Respuesta Rápida) 1) Matriz de puntos o código bidimensional (1994) 2) Los 3 cuadrados de las esquinas detectan posición de lectura 3) Código abierto. Uso libre valores numéricos y 4296 alfanuméricos 3) Uso frecuente carga datos en teléfonos móviles

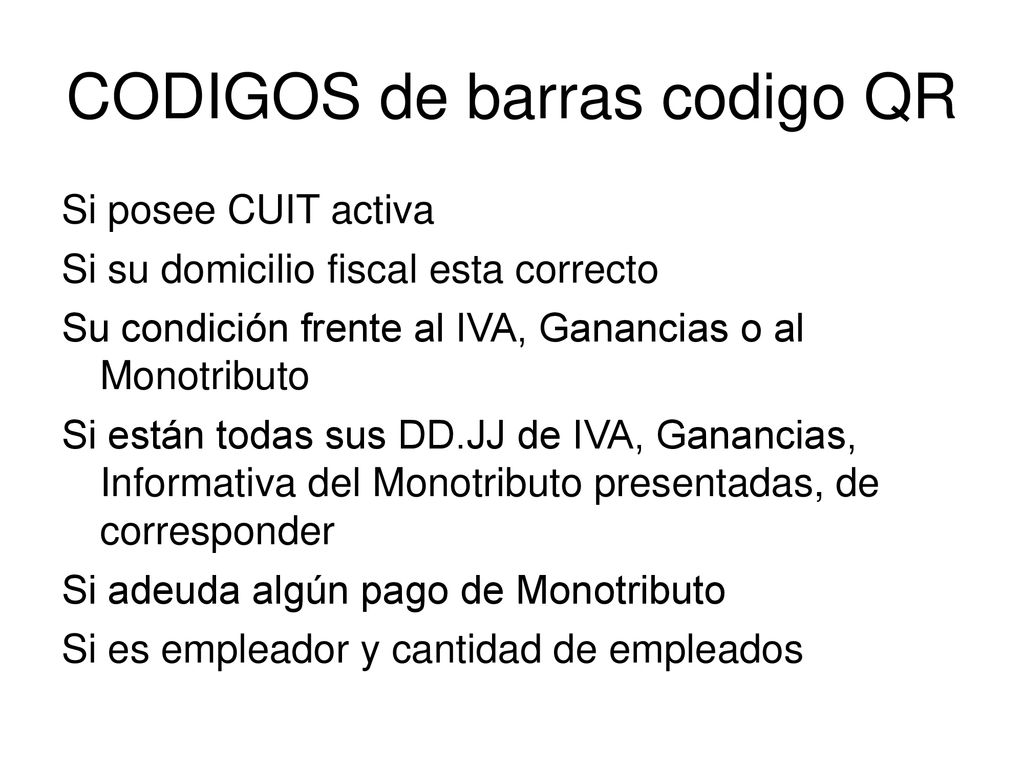

18 CODIGOS de barras codigo QR
Si posee CUIT activa Si su domicilio fiscal esta correcto Su condición frente al IVA, Ganancias o al Monotributo Si están todas sus DD.JJ de IVA, Ganancias, Informativa del Monotributo presentadas, de corresponder Si adeuda algún pago de Monotributo Si es empleador y cantidad de empleados

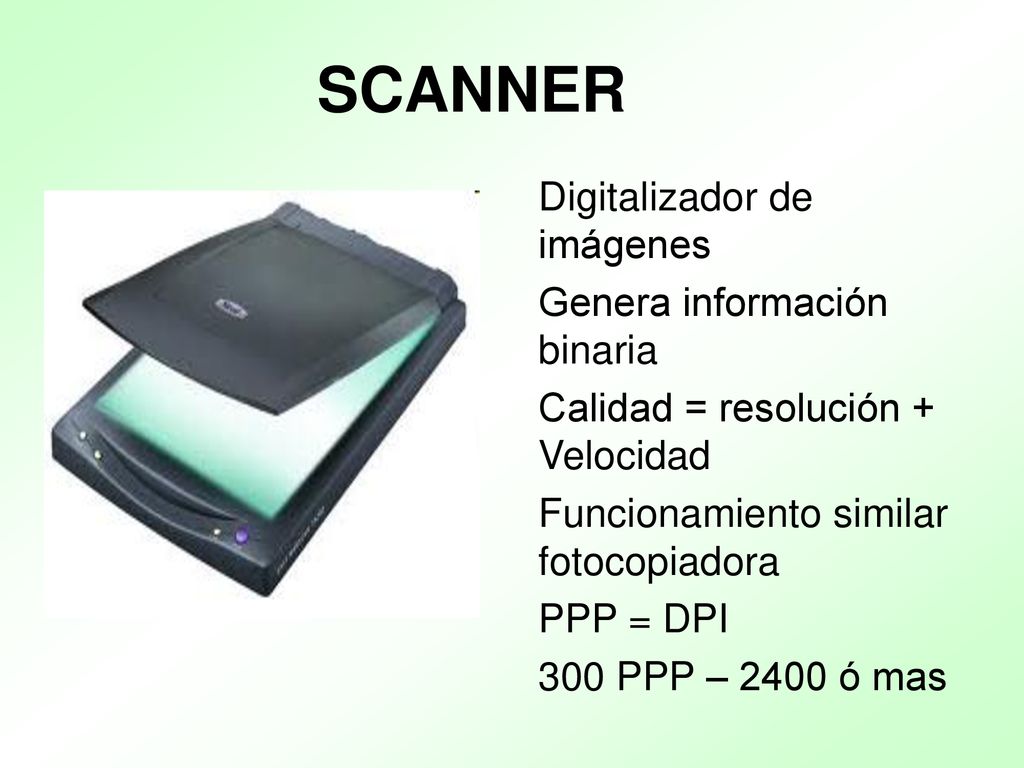

19 SCANNER Digitalizador de imágenes Genera información binaria
Calidad = resolución + Velocidad Funcionamiento similar fotocopiadora PPP = DPI 300 PPP – 2400 ó mas

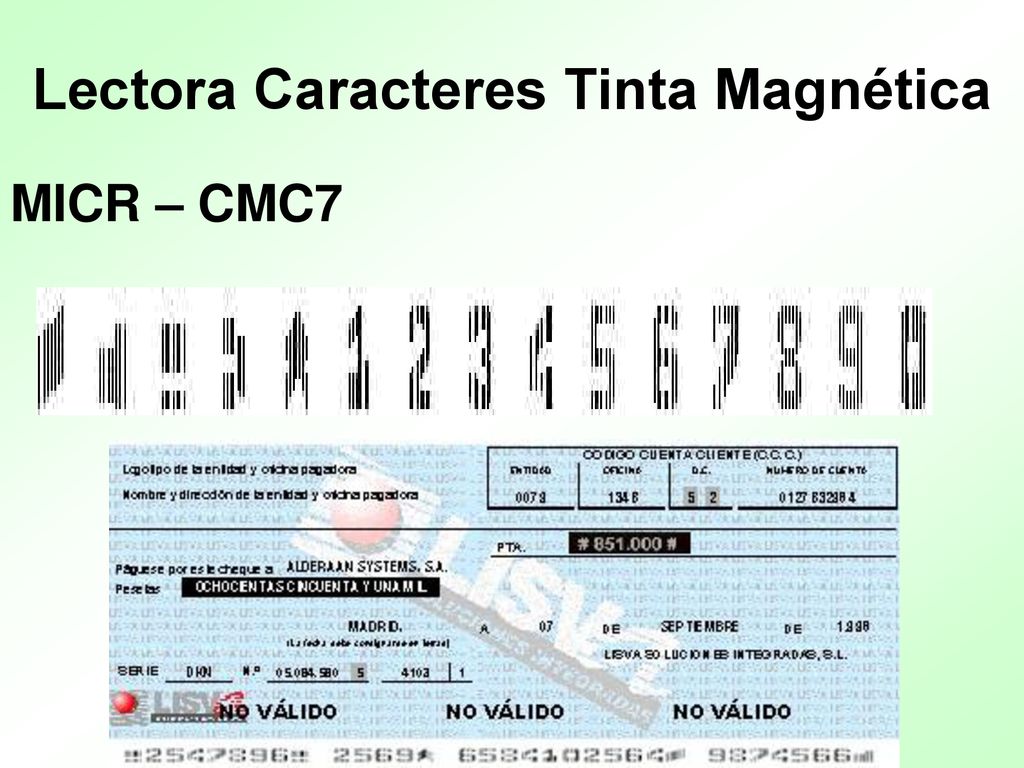

20 Lectora Caracteres Tinta Magnética
MICR – CMC7

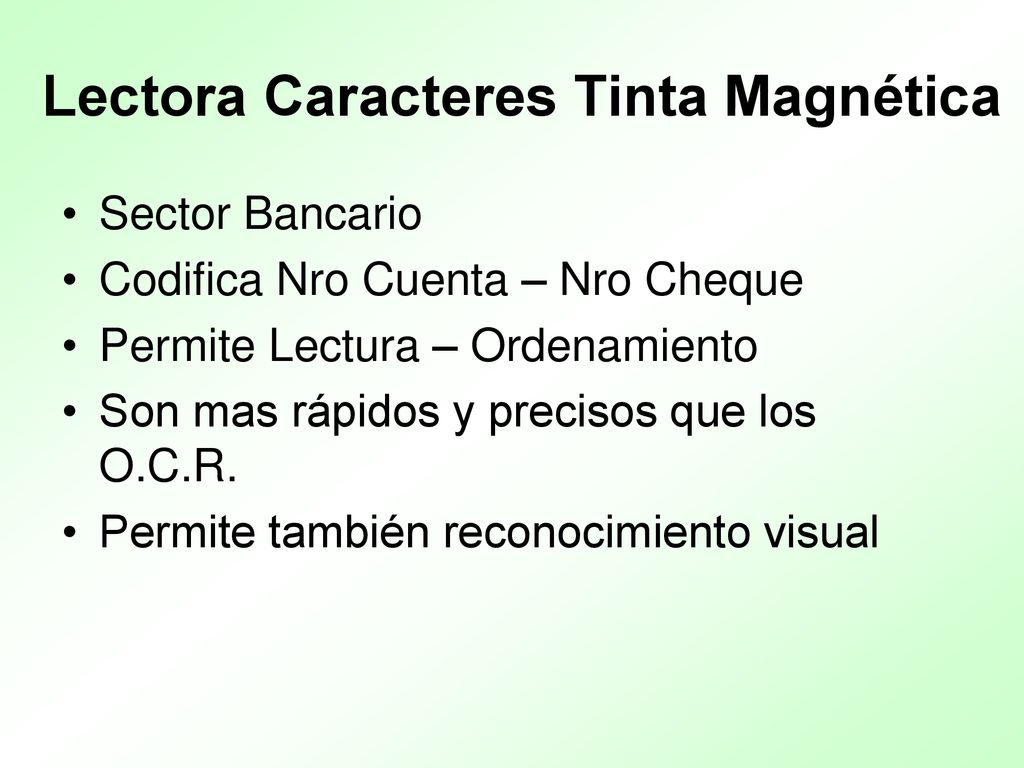

21 Lectora Caracteres Tinta Magnética
Sector Bancario Codifica Nro Cuenta – Nro Cheque Permite Lectura – Ordenamiento Son mas rápidos y precisos que los O.C.R. Permite también reconocimiento visual

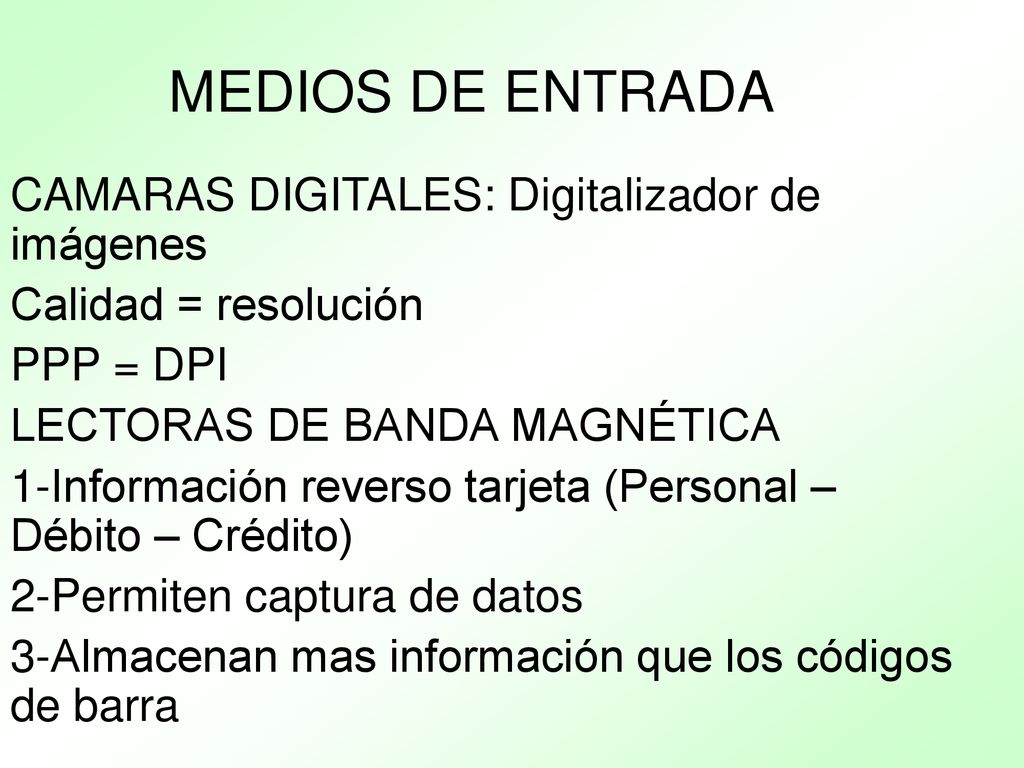

22 MEDIOS DE ENTRADA CAMARAS DIGITALES: Digitalizador de imágenes
Calidad = resolución PPP = DPI LECTORAS DE BANDA MAGNÉTICA 1-Información reverso tarjeta (Personal – Débito – Crédito) 2-Permiten captura de datos 3-Almacenan mas información que los códigos de barra

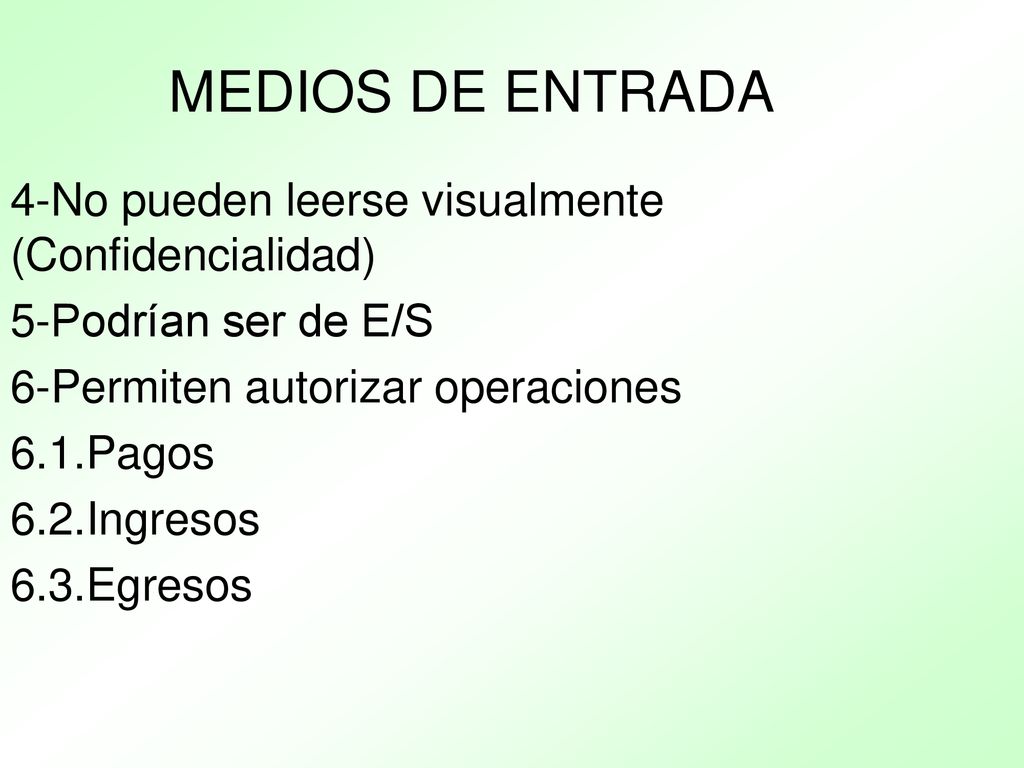

23 MEDIOS DE ENTRADA 4-No pueden leerse visualmente (Confidencialidad)
5-Podrían ser de E/S 6-Permiten autorizar operaciones 6.1.Pagos 6.2.Ingresos 6.3.Egresos

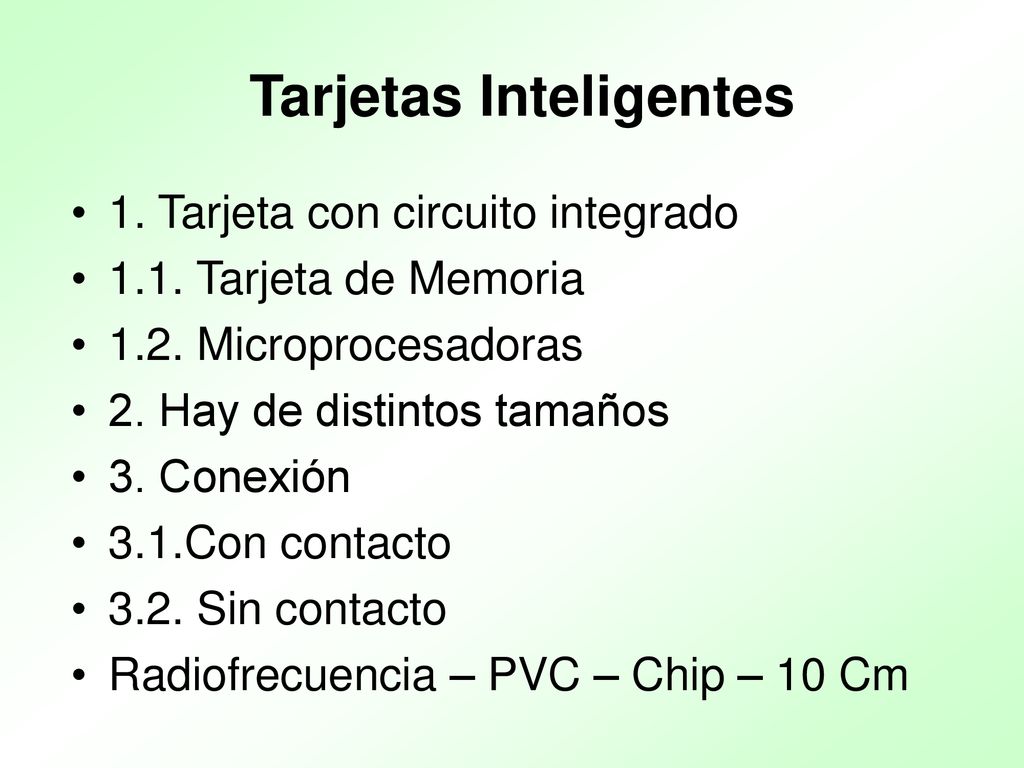

24 Tarjetas Inteligentes
1. Tarjeta con circuito integrado 1.1. Tarjeta de Memoria 1.2. Microprocesadoras 2. Hay de distintos tamaños 3. Conexión 3.1.Con contacto 3.2. Sin contacto Radiofrecuencia – PVC – Chip – 10 Cm

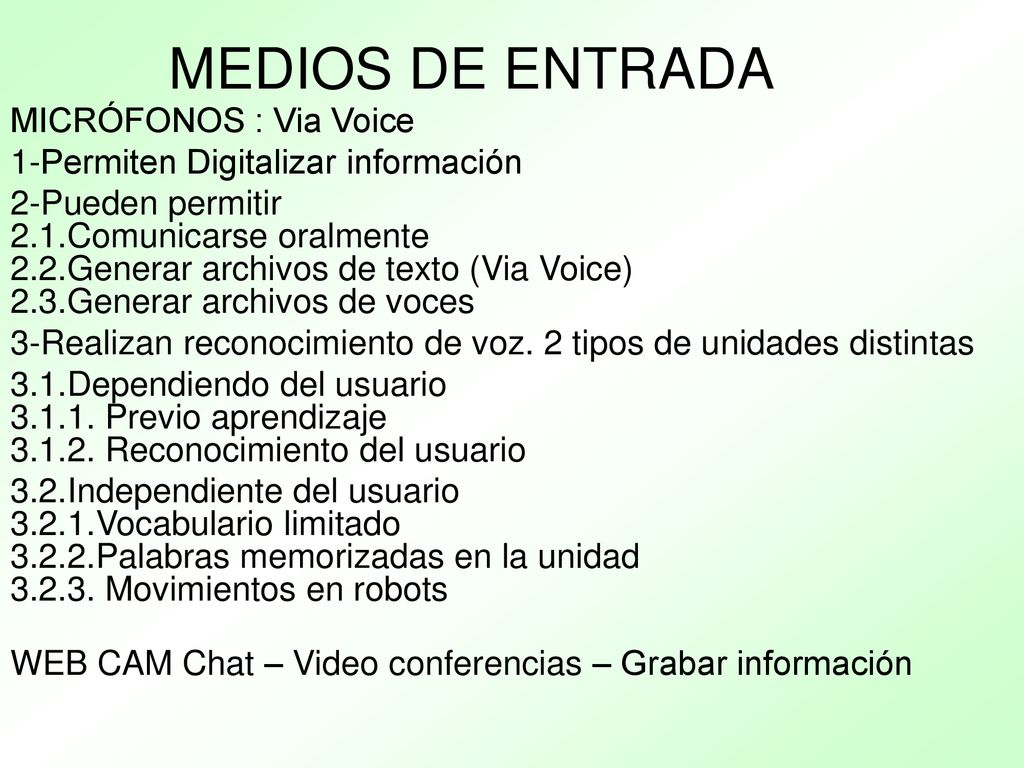

25 MEDIOS DE ENTRADA MICRÓFONOS : Via Voice
1-Permiten Digitalizar información 2-Pueden permitir 2.1.Comunicarse oralmente 2.2.Generar archivos de texto (Via Voice) 2.3.Generar archivos de voces 3-Realizan reconocimiento de voz. 2 tipos de unidades distintas 3.1.Dependiendo del usuario Previo aprendizaje Reconocimiento del usuario 3.2.Independiente del usuario Vocabulario limitado Palabras memorizadas en la unidad Movimientos en robots WEB CAM Chat – Video conferencias – Grabar información

26 MEDIOS DE ENTRADA Y SALIDA
MODEM: Funciones Modulador – Demodulador Binario – Analógico Transmiten velocidad Modem o línea Tipos : 1-Internos 2-Externos 3-Software o Winmodems

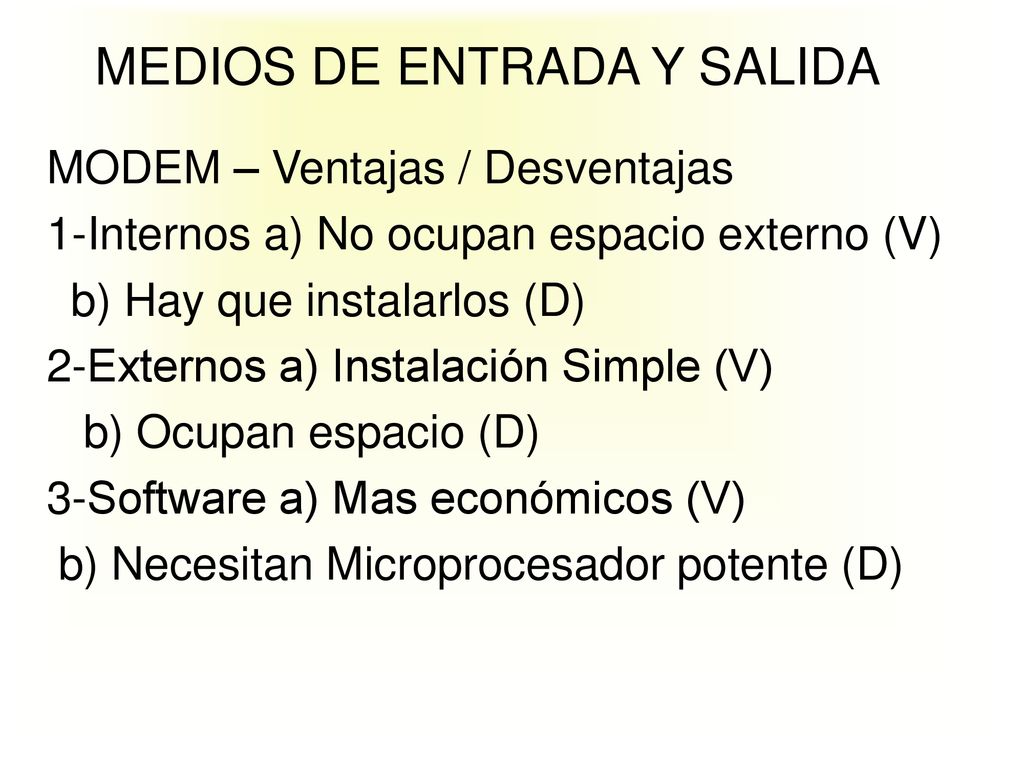

27 MEDIOS DE ENTRADA Y SALIDA
MODEM – Ventajas / Desventajas 1-Internos a) No ocupan espacio externo (V) b) Hay que instalarlos (D) 2-Externos a) Instalación Simple (V) b) Ocupan espacio (D) 3-Software a) Mas económicos (V) b) Necesitan Microprocesador potente (D)

28 MEDIOS DE ENTRADA Y SALIDA

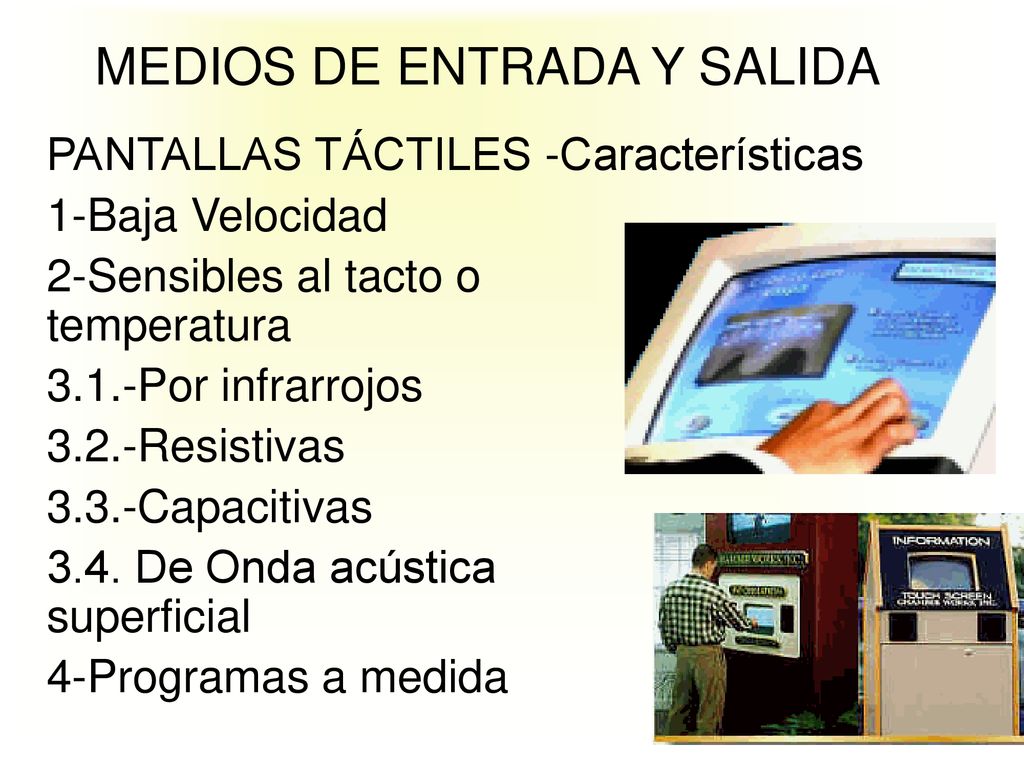

PANTALLAS TÁCTILES -Características 1-Baja Velocidad 2-Sensibles al tacto o temperatura 3.1.-Por infrarrojos 3.2.-Resistivas 3.3.-Capacitivas 3.4. De Onda acústica superficial 4-Programas a medida

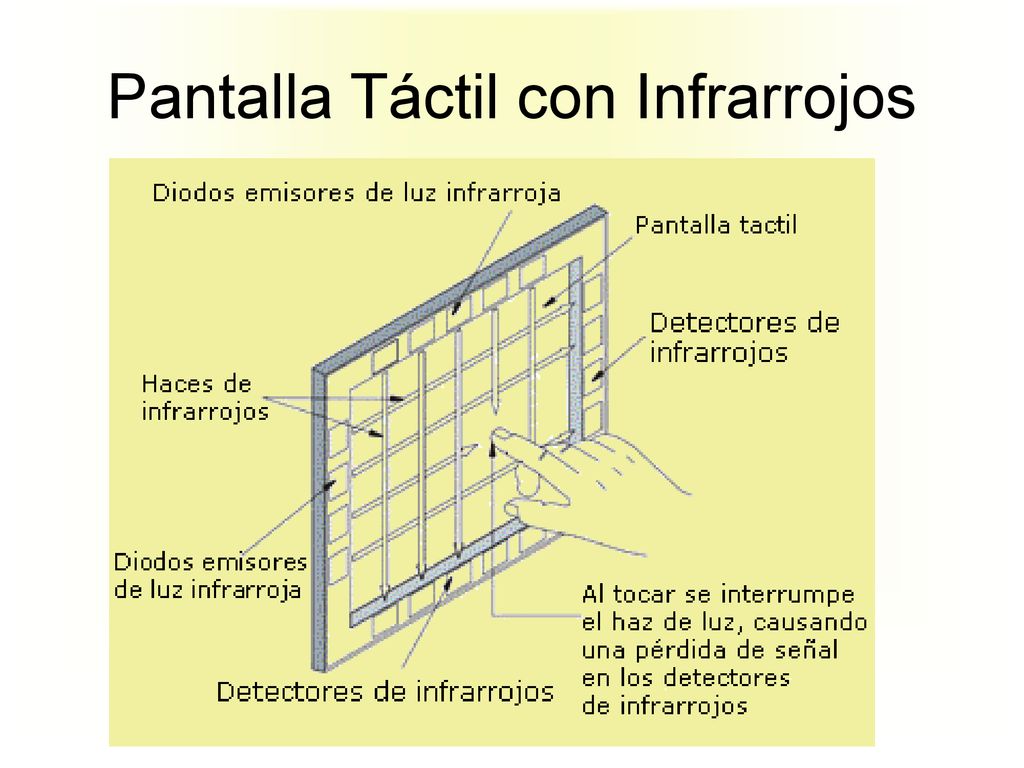

29 Pantalla Táctil con Infrarrojos

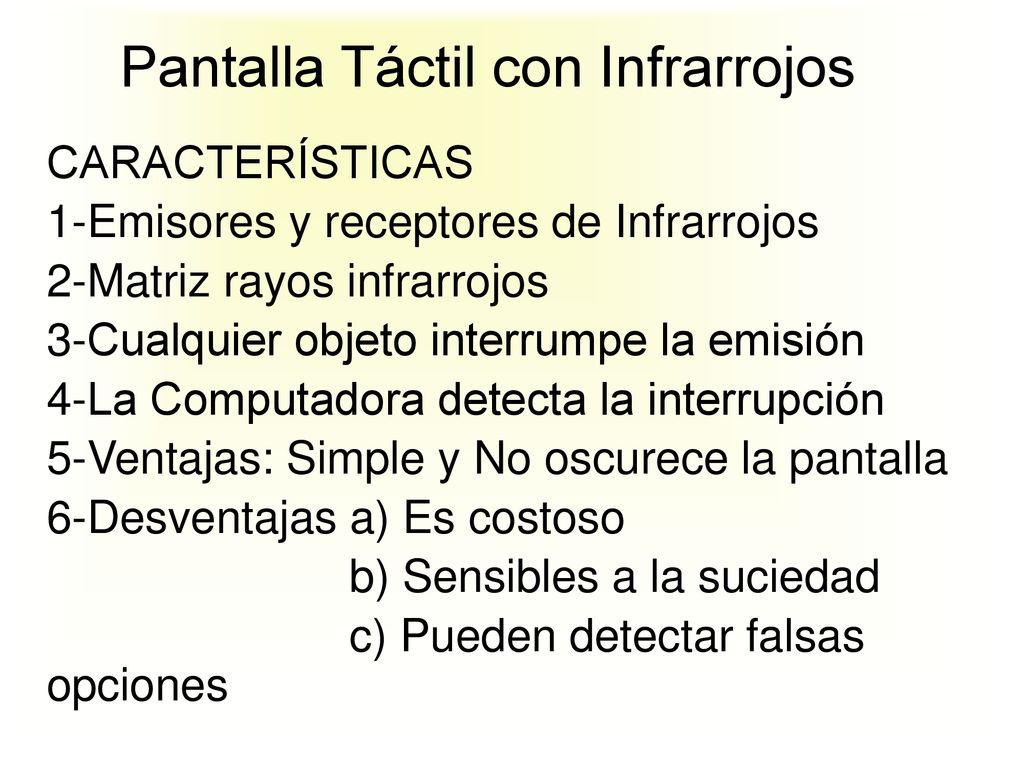

30 Pantalla Táctil con Infrarrojos
CARACTERÍSTICAS 1-Emisores y receptores de Infrarrojos 2-Matriz rayos infrarrojos 3-Cualquier objeto interrumpe la emisión 4-La Computadora detecta la interrupción 5-Ventajas: Simple y No oscurece la pantalla 6-Desventajas a) Es costoso b) Sensibles a la suciedad c) Pueden detectar falsas opciones

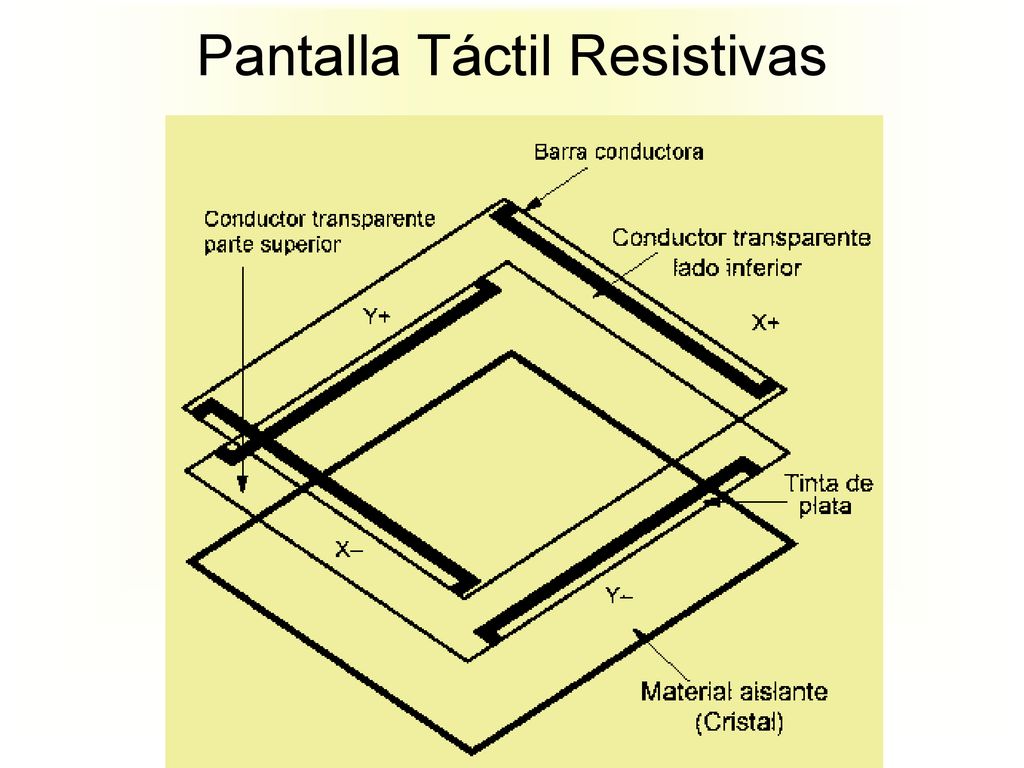

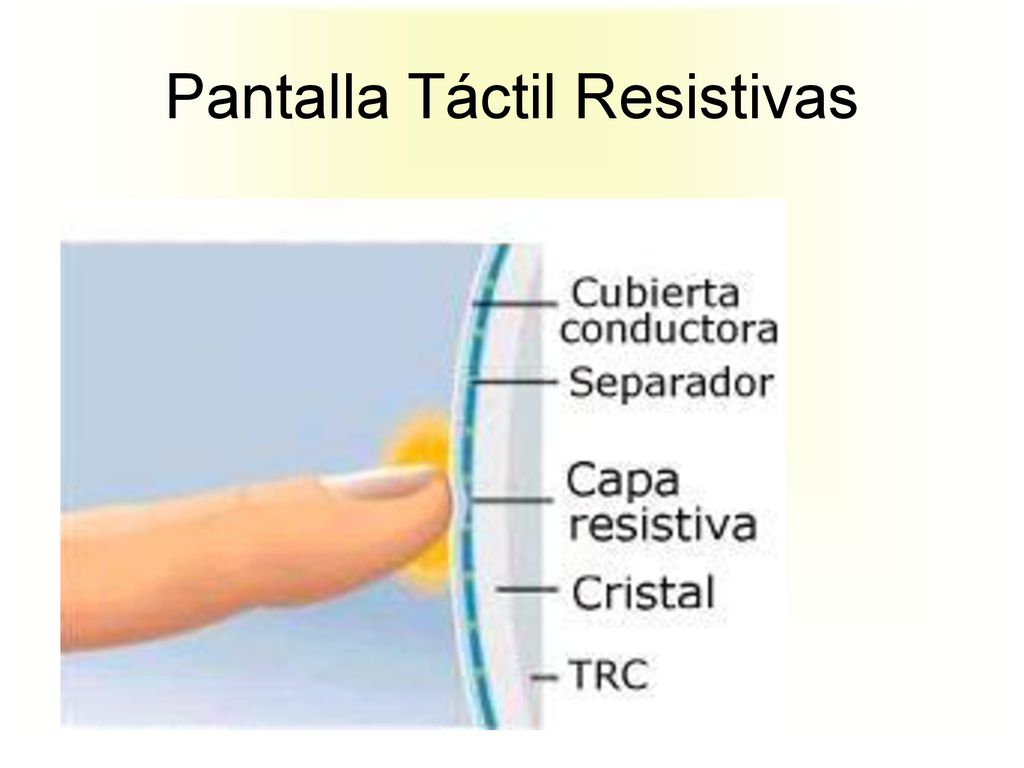

31 Pantalla Táctil Resistivas

32 Pantalla Táctil Resistivas

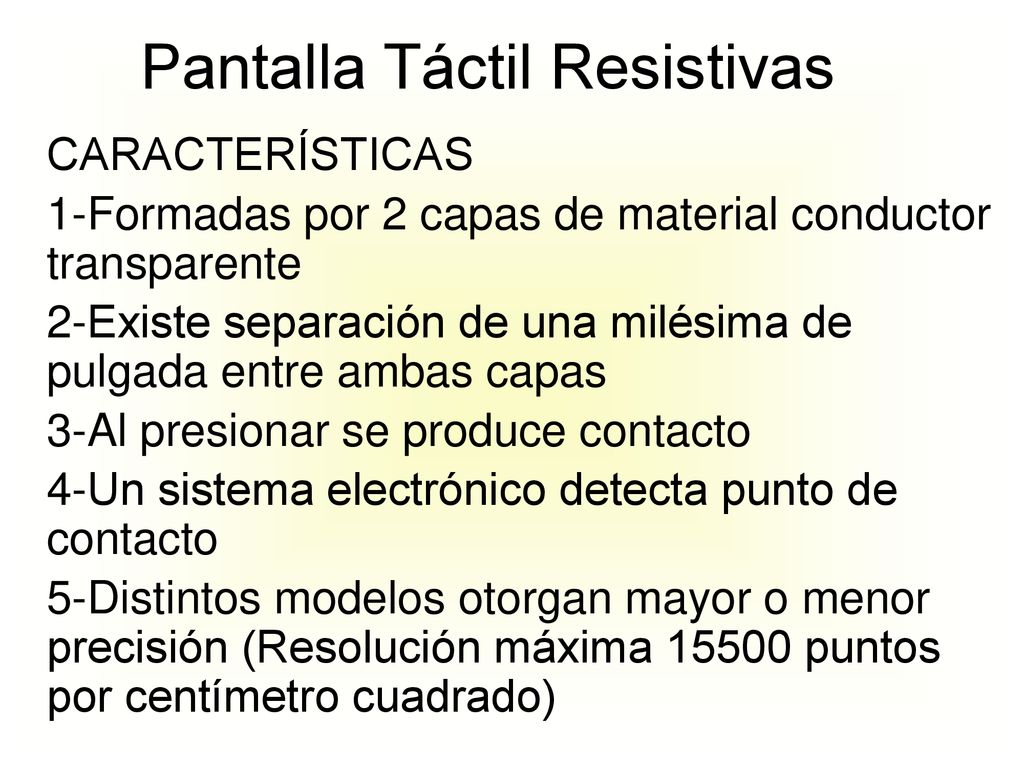

33 Pantalla Táctil Resistivas
CARACTERÍSTICAS 1-Formadas por 2 capas de material conductor transparente 2-Existe separación de una milésima de pulgada entre ambas capas 3-Al presionar se produce contacto 4-Un sistema electrónico detecta punto de contacto 5-Distintos modelos otorgan mayor o menor precisión (Resolución máxima puntos por centímetro cuadrado)

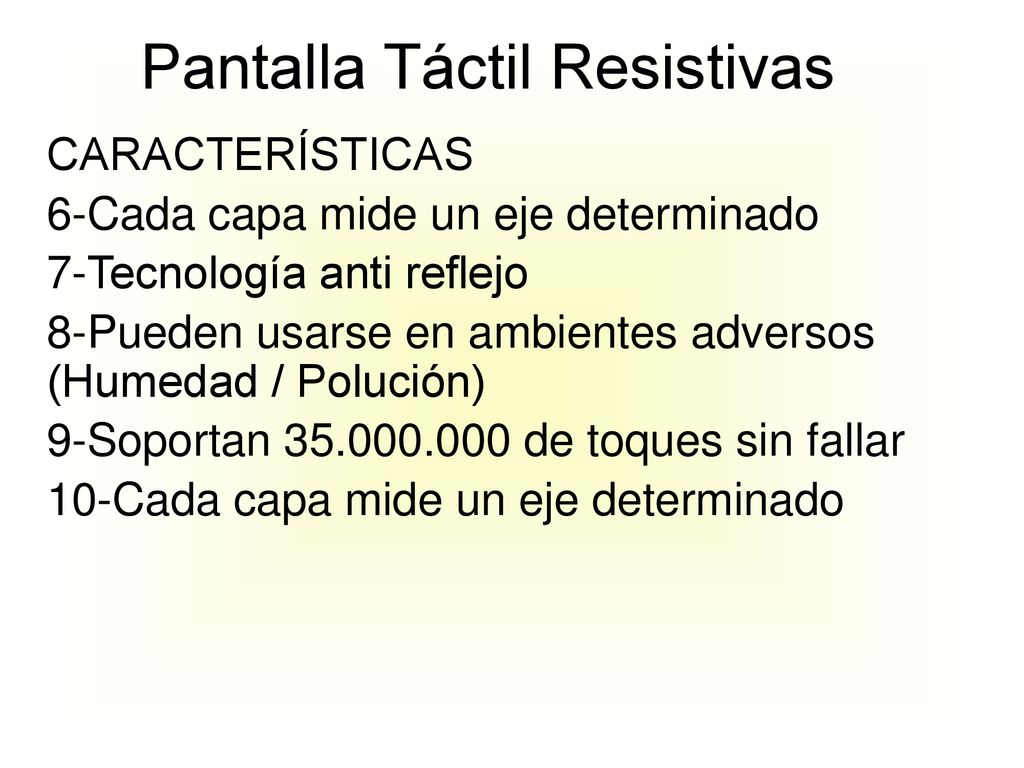

34 Pantalla Táctil Resistivas
CARACTERÍSTICAS 6-Cada capa mide un eje determinado 7-Tecnología anti reflejo 8-Pueden usarse en ambientes adversos (Humedad / Polución) 9-Soportan de toques sin fallar 10-Cada capa mide un eje determinado

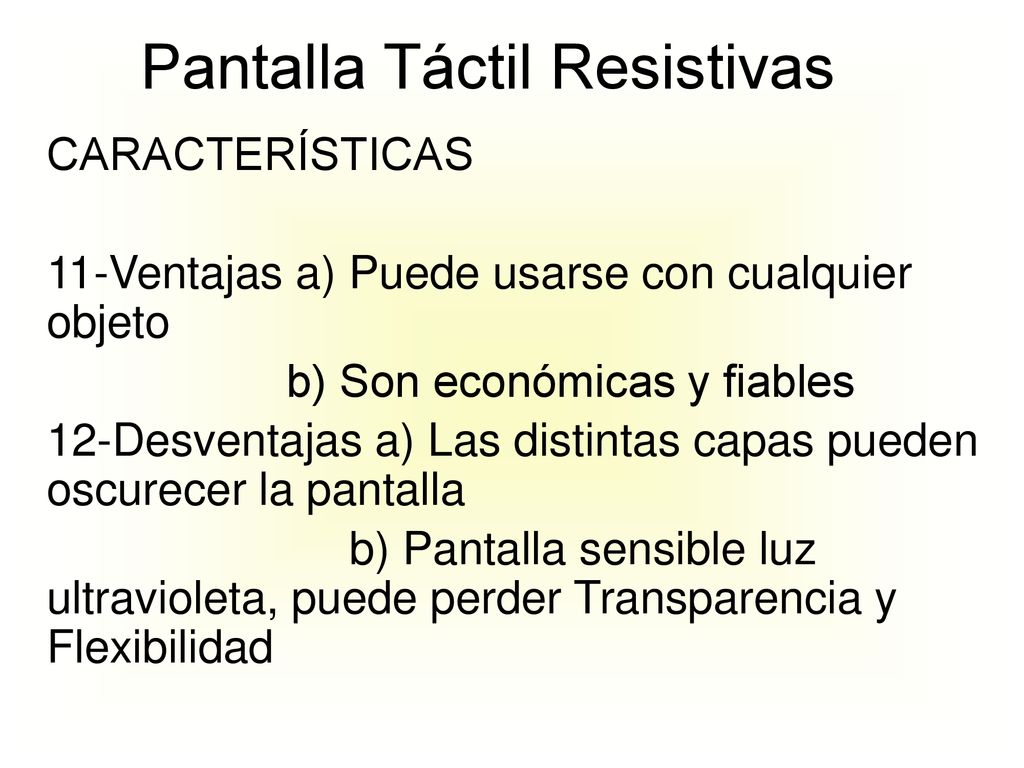

35 Pantalla Táctil Resistivas
CARACTERÍSTICAS 11-Ventajas a) Puede usarse con cualquier objeto b) Son económicas y fiables 12-Desventajas a) Las distintas capas pueden oscurecer la pantalla b) Pantalla sensible luz ultravioleta, puede perder Transparencia y Flexibilidad

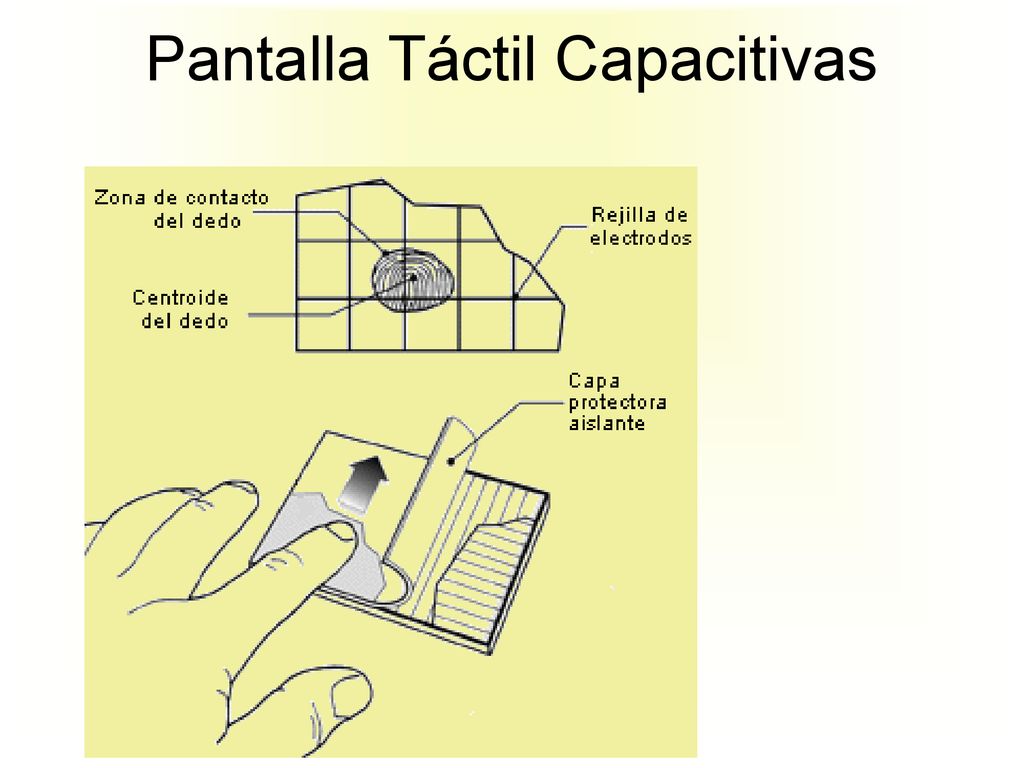

36 Pantalla Táctil Capacitivas

37 Pantalla Táctil Capacitiva
Capacitancia: Campo de electrones controlado CARACTERÍSTICAS 1-Debe ser tocada con un elemento conductor 2-No las afectan elementos externos 3-Alto costo por complejo procesado de señal 4-Muy buena visibilidad 5-No funcionan con guantes o manos con guantes

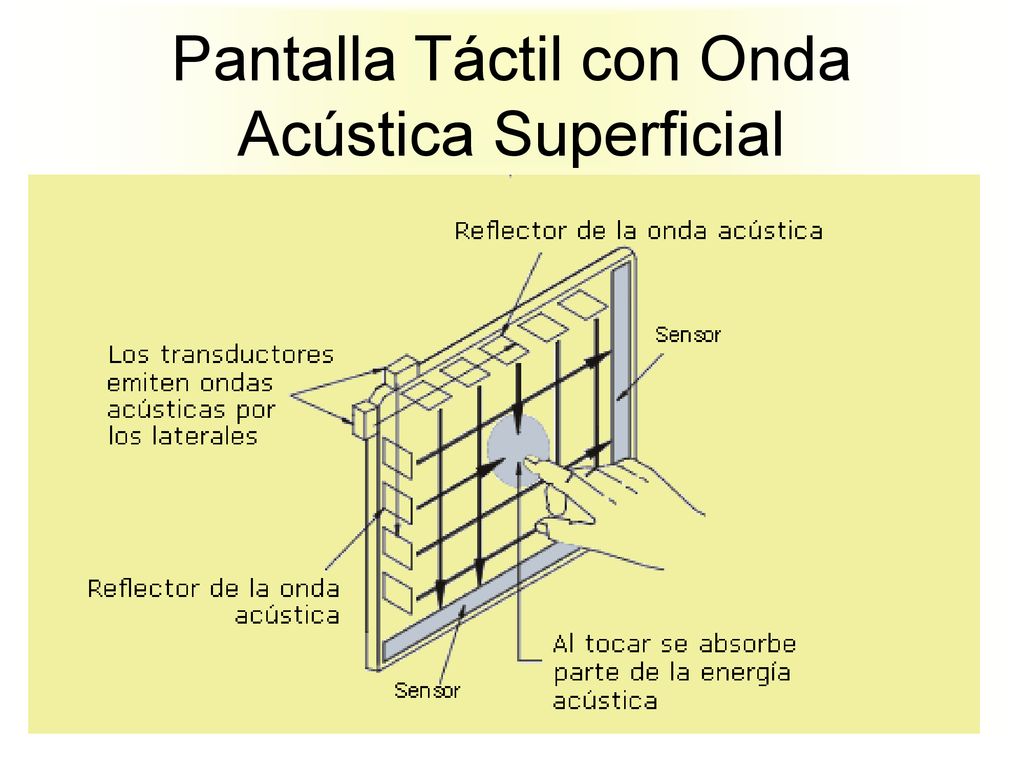

38 Pantalla Táctil con Onda Acústica Superficial

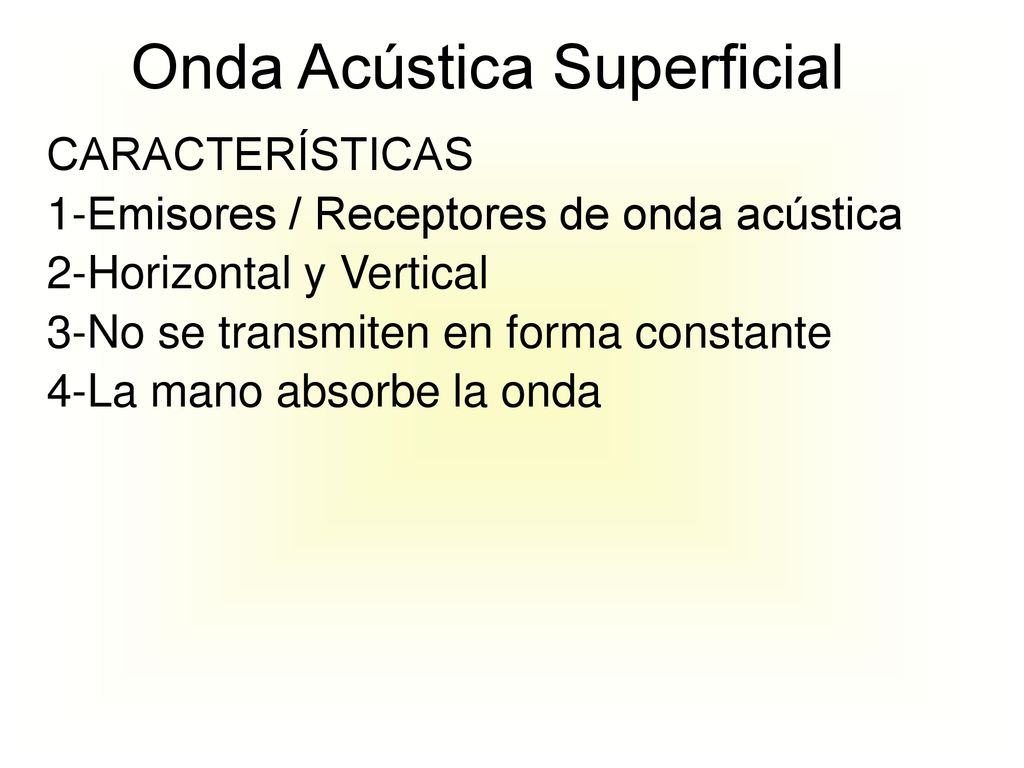

39 Onda Acústica Superficial
CARACTERÍSTICAS 1-Emisores / Receptores de onda acústica 2-Horizontal y Vertical 3-No se transmiten en forma constante 4-La mano absorbe la onda

40 Pantallas Multitáctiles

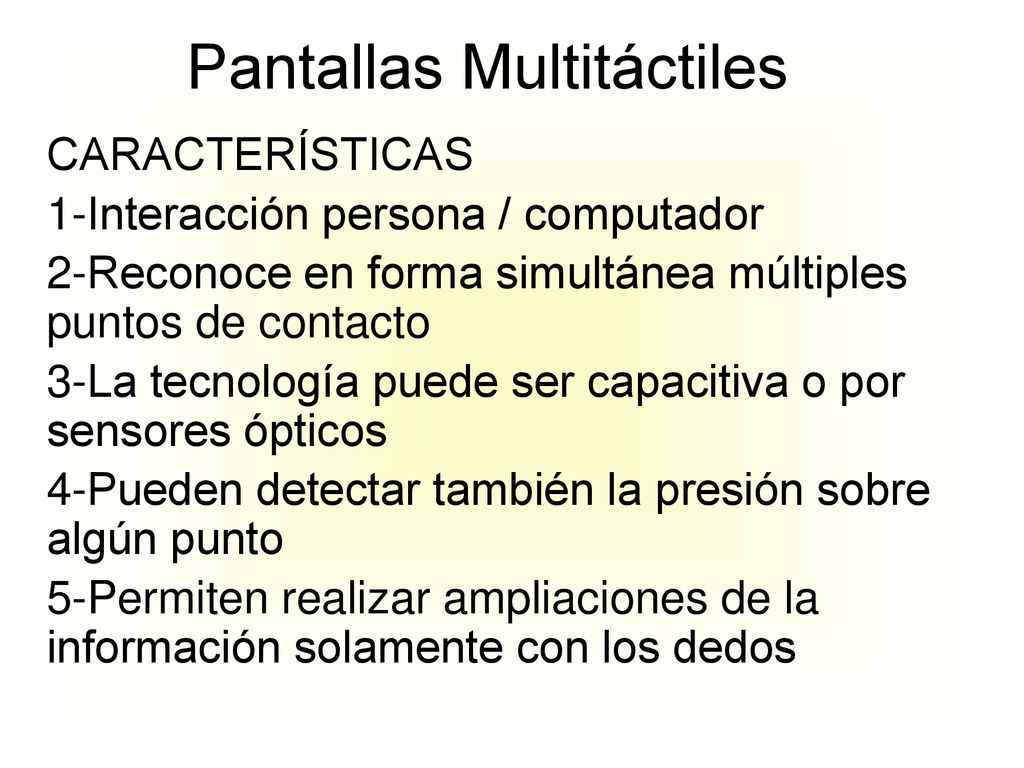

41 Pantallas Multitáctiles
CARACTERÍSTICAS 1-Interacción persona / computador 2-Reconoce en forma simultánea múltiples puntos de contacto 3-La tecnología puede ser capacitiva o por sensores ópticos 4-Pueden detectar también la presión sobre algún punto 5-Permiten realizar ampliaciones de la información solamente con los dedos

42 MEDIOS DE ENTRADA Y SALIDA

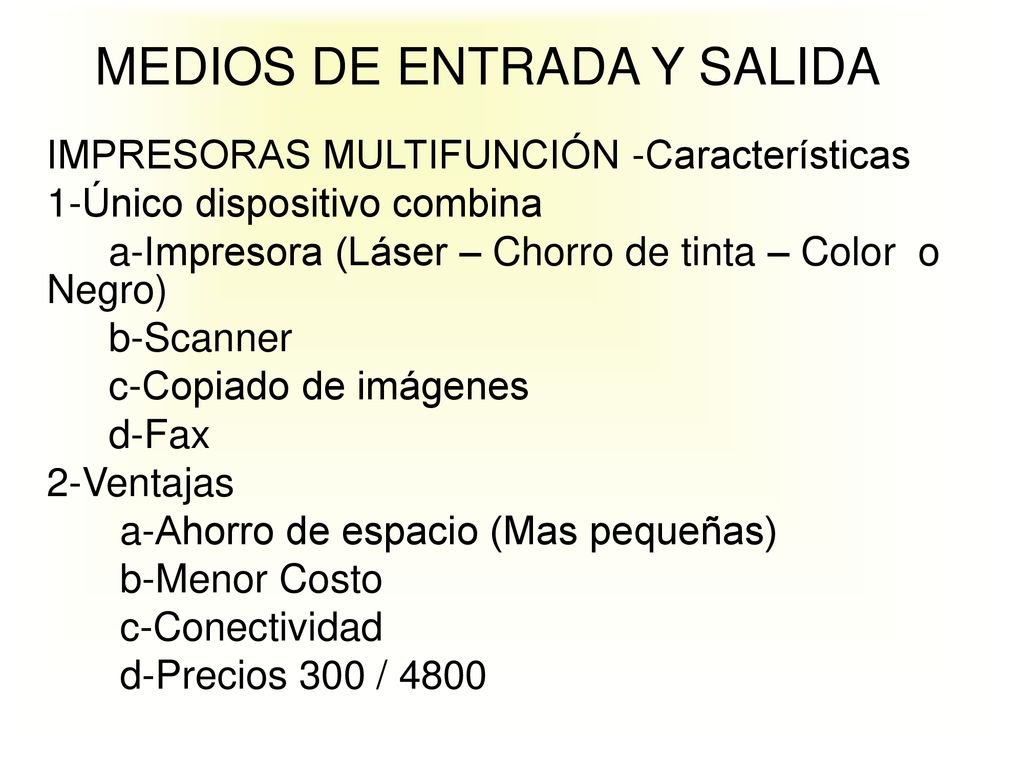

IMPRESORAS MULTIFUNCIÓN -Características 1-Único dispositivo combina a-Impresora (Láser – Chorro de tinta – Color o Negro) b-Scanner c-Copiado de imágenes d-Fax 2-Ventajas a-Ahorro de espacio (Mas pequeñas) b-Menor Costo c-Conectividad d-Precios 300 / 4800

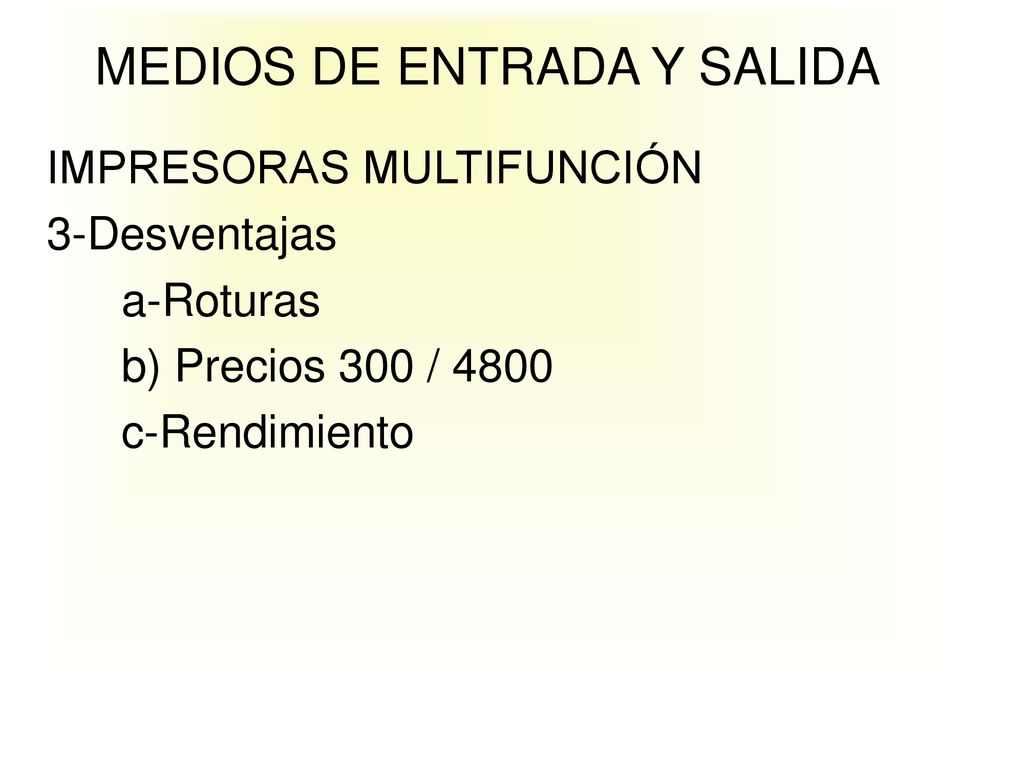

43 MEDIOS DE ENTRADA Y SALIDA
IMPRESORAS MULTIFUNCIÓN 3-Desventajas a-Roturas b) Precios 300 / 4800 c-Rendimiento
