Presentación del tema: "SUPERFICIES CUÁDRICAS"— Transcripción de la presentación:

1 SUPERFICIES CUÁDRICAS

2 Definición Una Superficie cuádrica es la gráfica de una ecuación de segundo grado en tres variables x, y, z. La forma general de la ecuación es: Donde A,B,C,…;J son constantes, pero usando traslaciones y rotaciones la ecuación se puede llevar a una de las dos formas canónicas siguientes

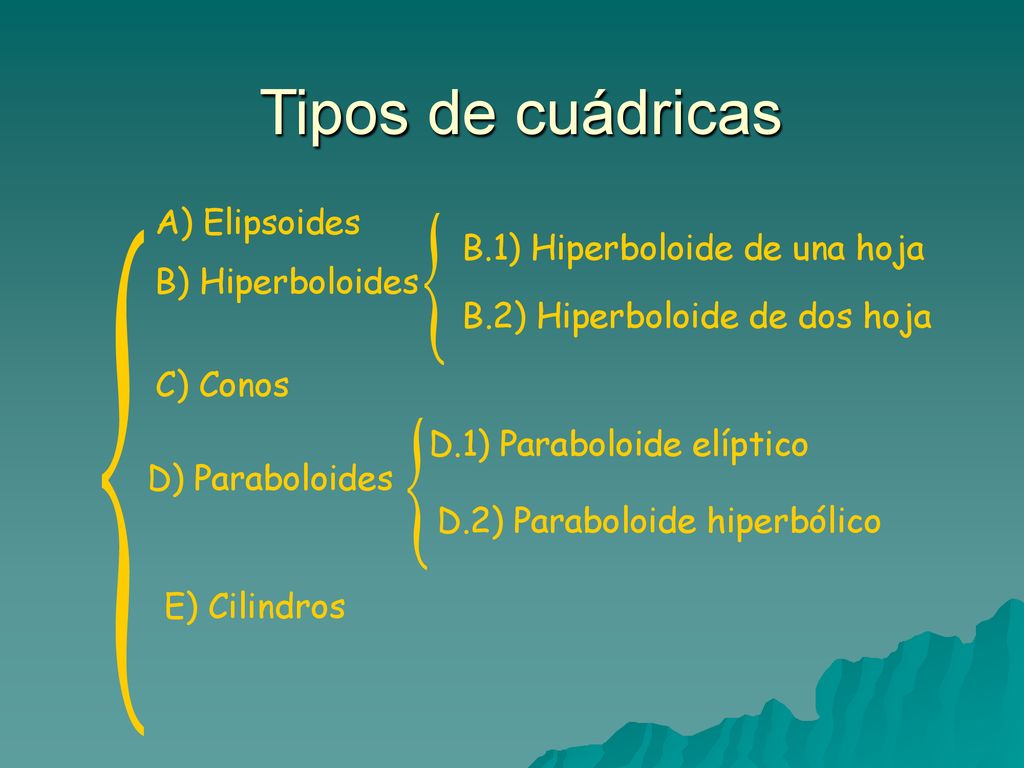

3 Tipos de cuádricas A) Elipsoides B.1) Hiperboloide de una hoja
B) Hiperboloides B.2) Hiperboloide de dos hoja C) Conos D.1) Paraboloide elíptico D) Paraboloides D.2) Paraboloide hiperbólico E) Cilindros

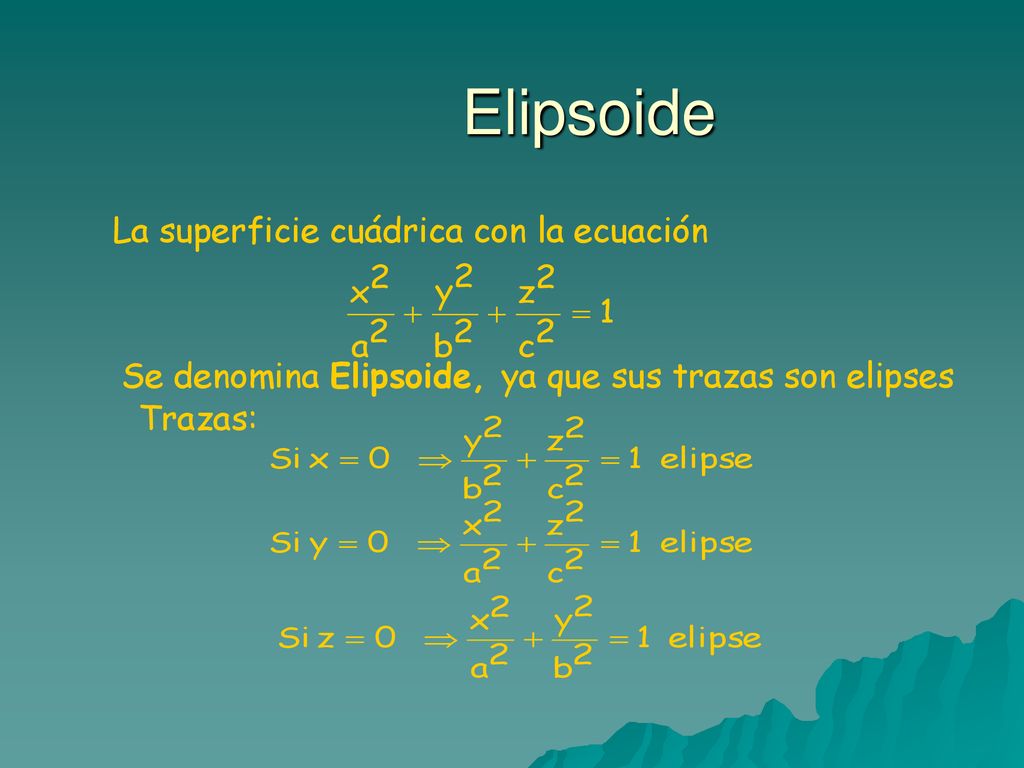

4 Elipsoide La superficie cuádrica con la ecuación
Se denomina Elipsoide, ya que sus trazas son elipses Trazas:

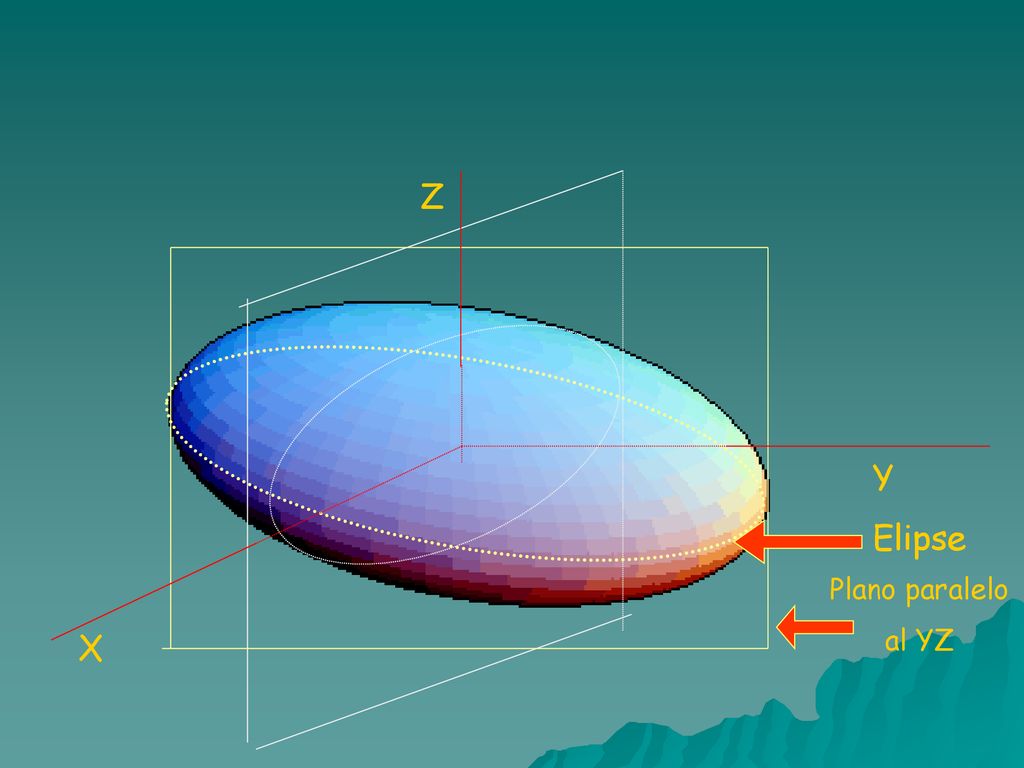

5 X Y Z Elipse Plano paralelo al YZ

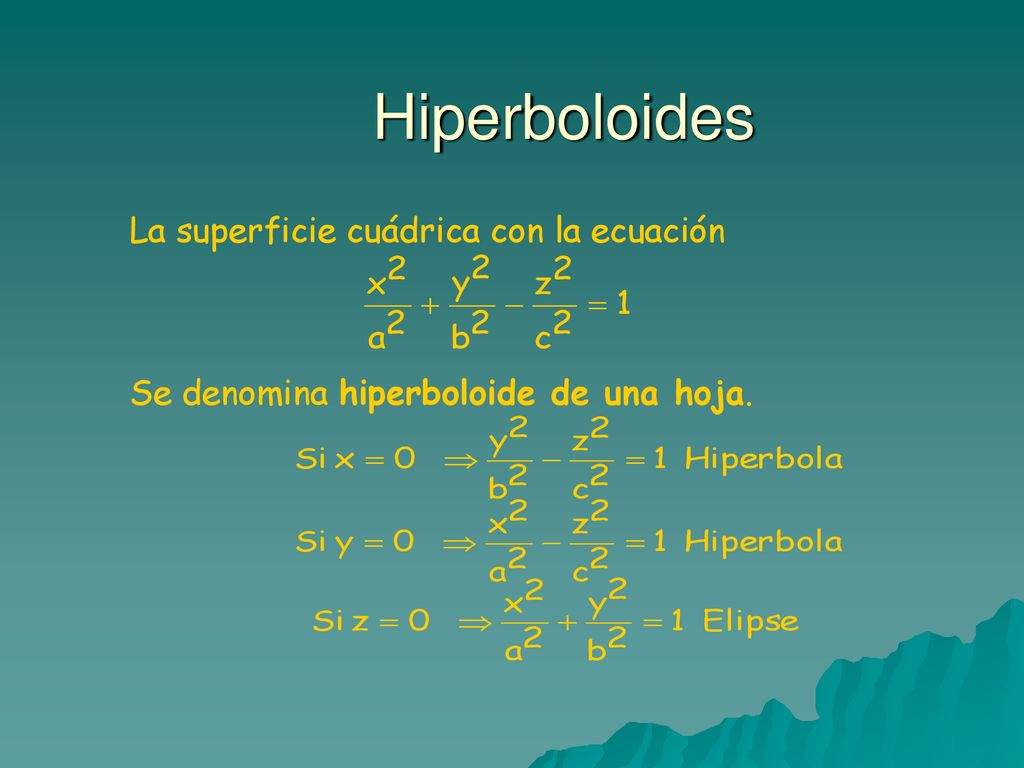

6 Hiperboloides La superficie cuádrica con la ecuación
Se denomina hiperboloide de una hoja.

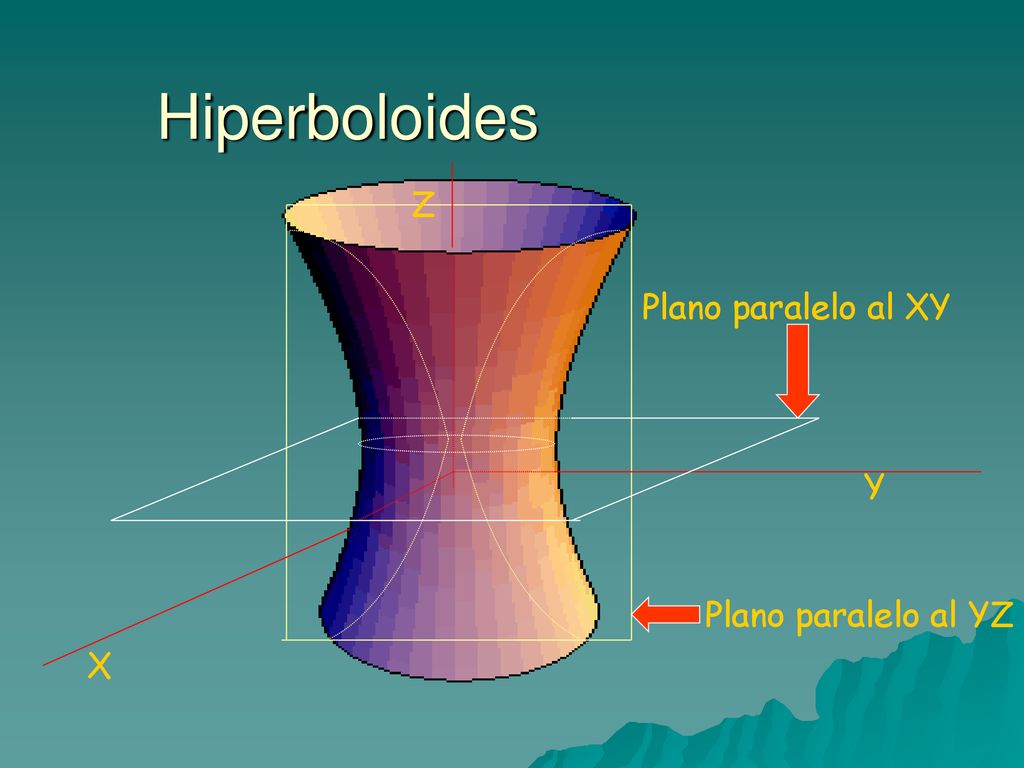

7 Hiperboloides X Y Z Plano paralelo al XY Plano paralelo al YZ

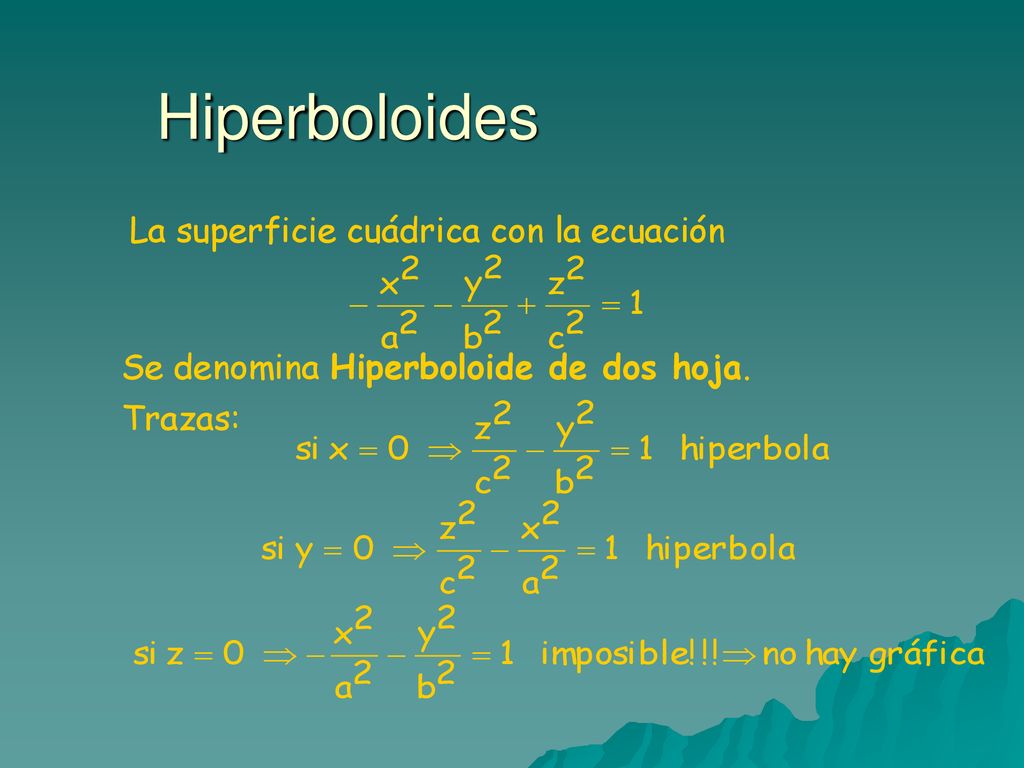

8 Hiperboloides La superficie cuádrica con la ecuación
Se denomina Hiperboloide de dos hoja. Trazas:

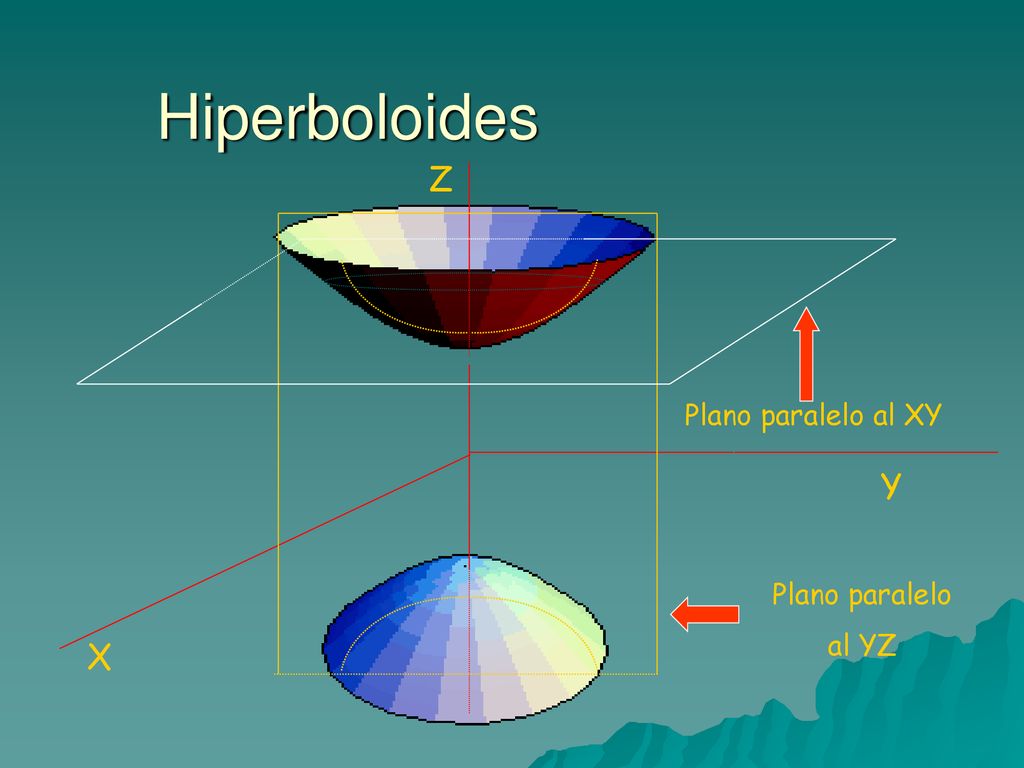

9 Hiperboloides X Y Z Plano paralelo al XY Plano paralelo al YZ

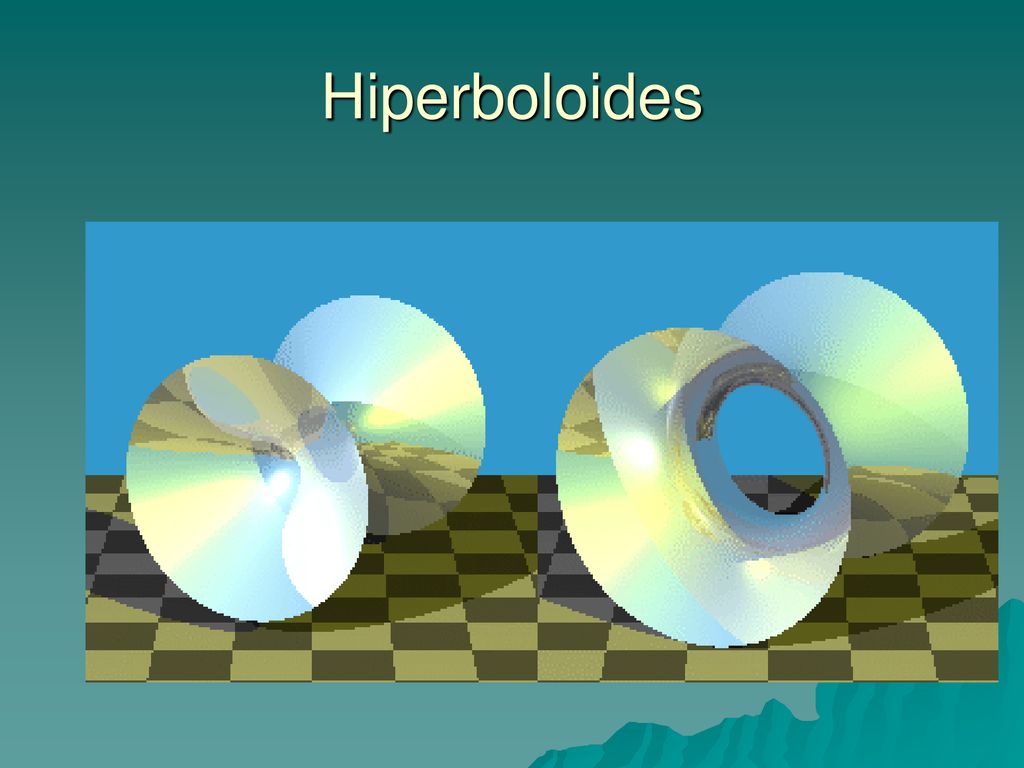

10 Hiperboloides

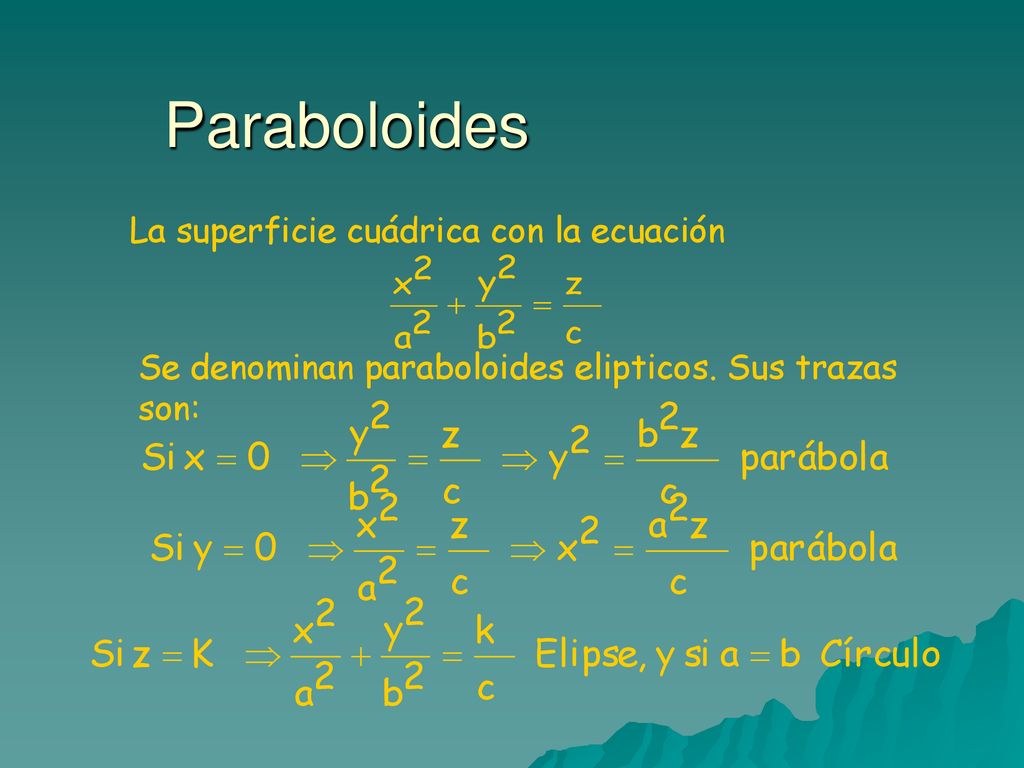

11 Paraboloides La superficie cuádrica con la ecuación
Se denominan paraboloides elipticos. Sus trazas son:

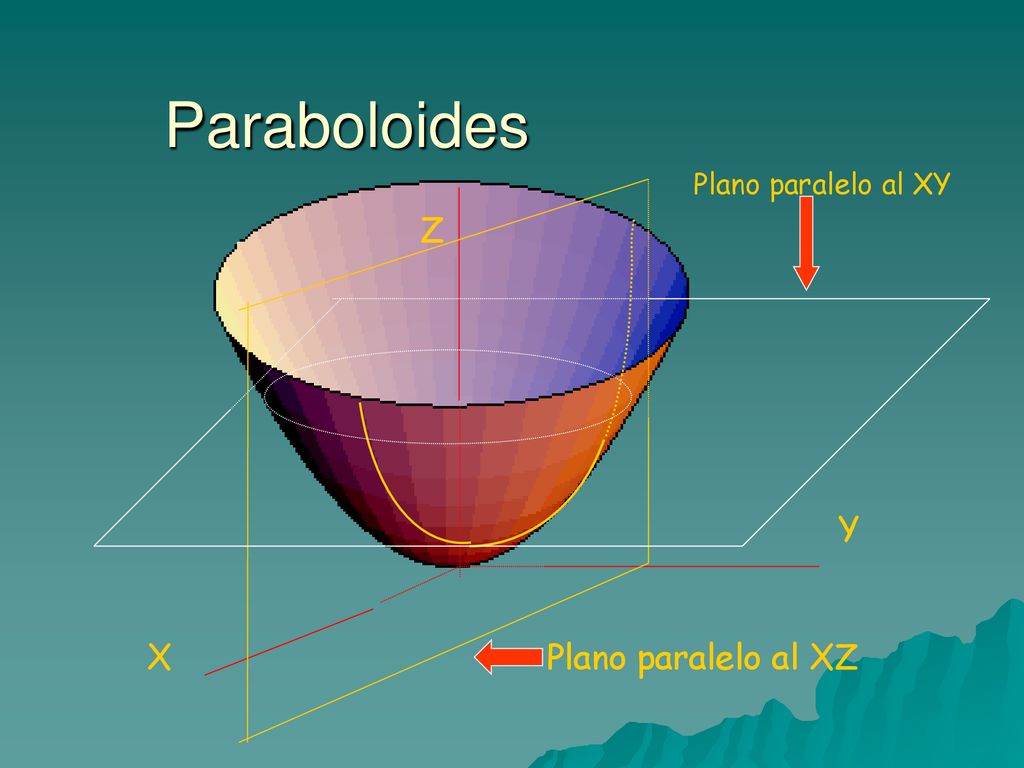

12 Paraboloides Plano paralelo al XY X Y Z Plano paralelo al XZ

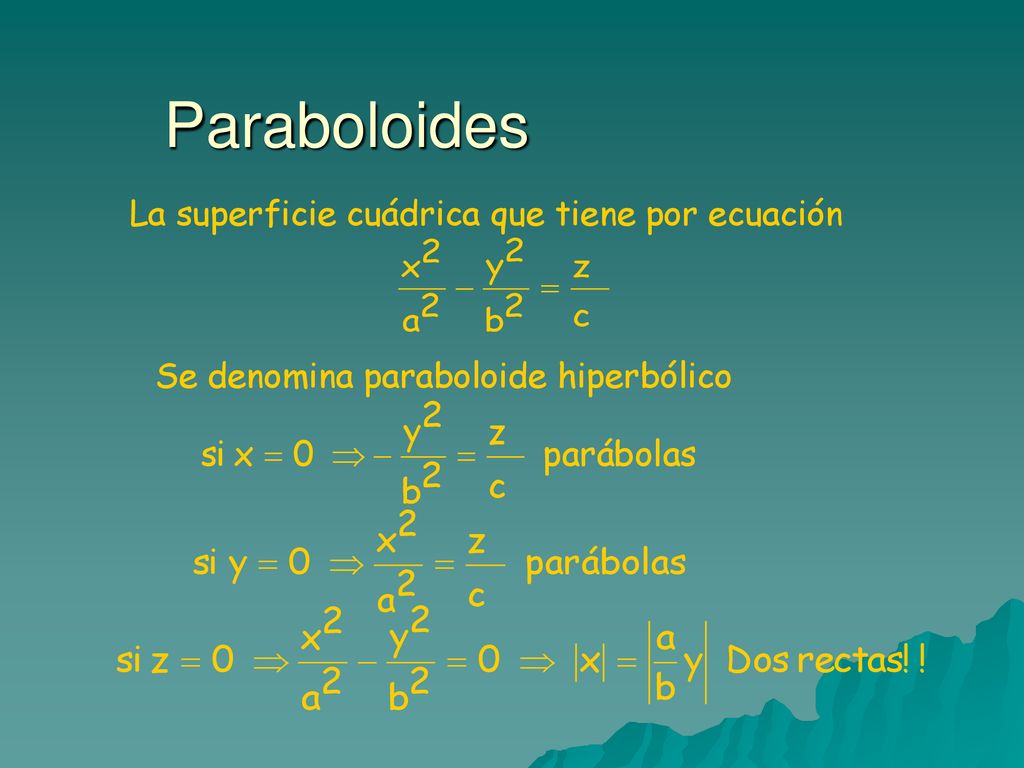

13 Paraboloides La superficie cuádrica que tiene por ecuación
Se denomina paraboloide hiperbólico

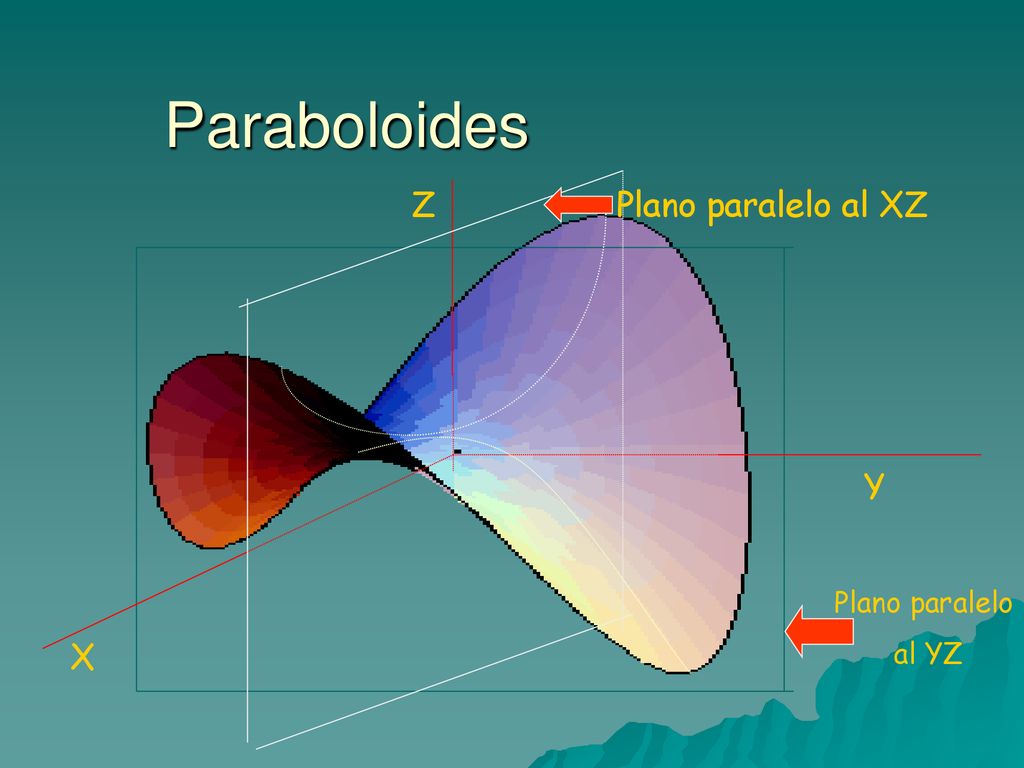

14 Paraboloides X Y Z Plano paralelo al XZ Plano paralelo al YZ

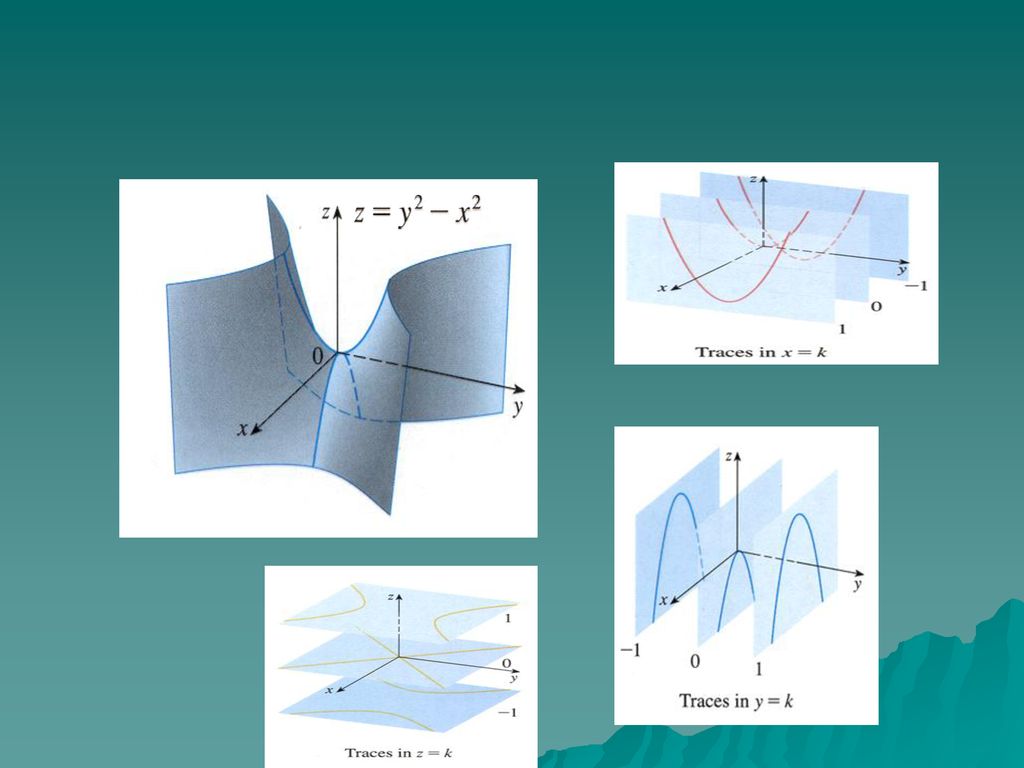

15

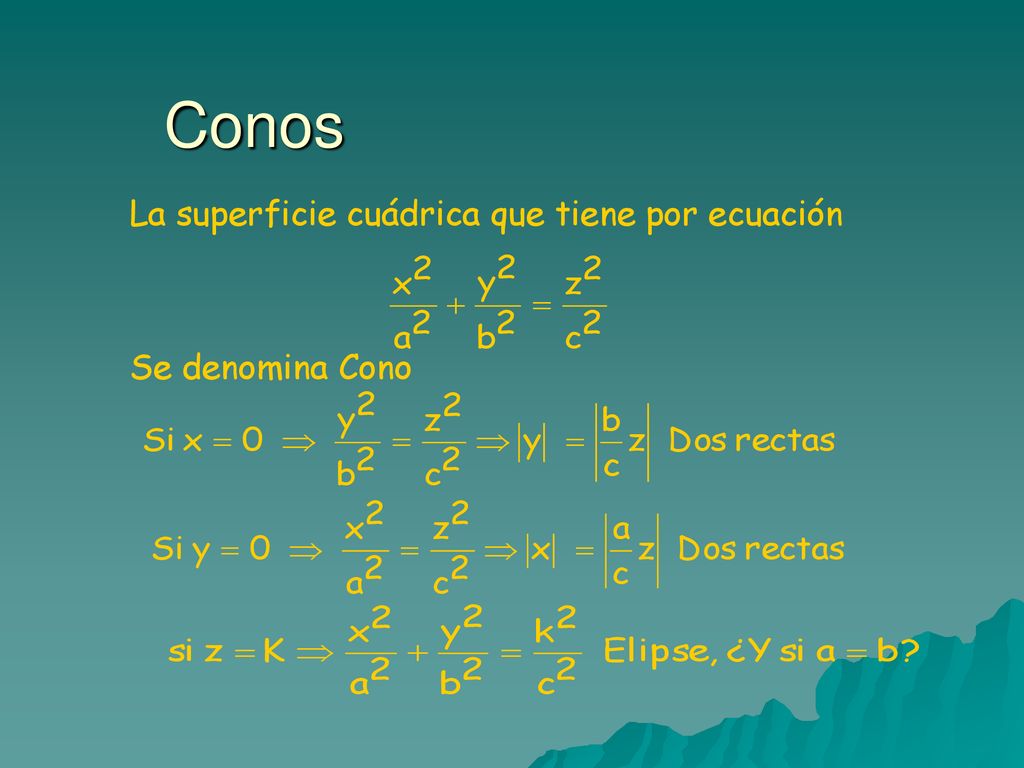

16 Conos La superficie cuádrica que tiene por ecuación Se denomina Cono

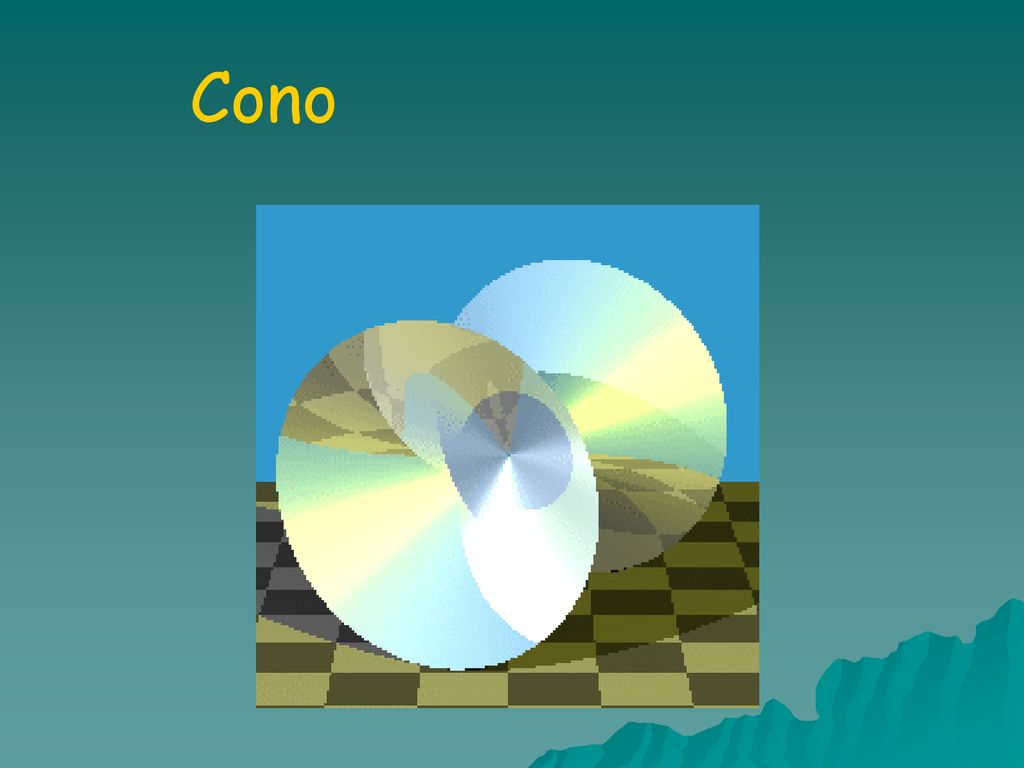

17 Cono

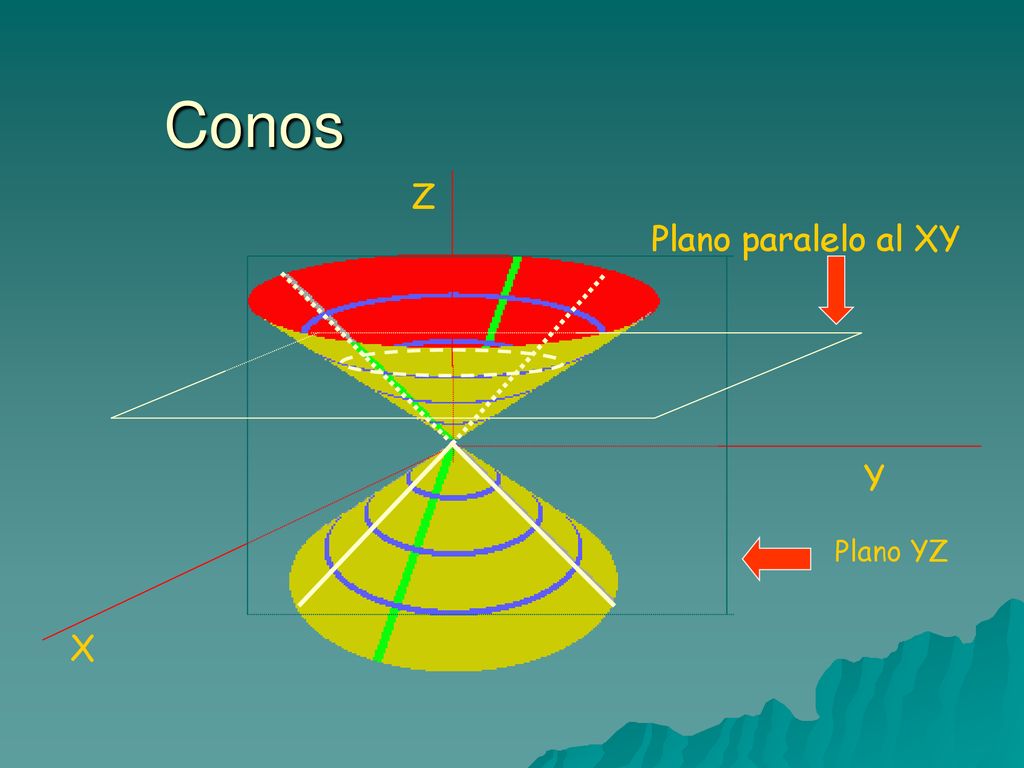

18 Conos X Y Z Plano paralelo al XY Plano YZ

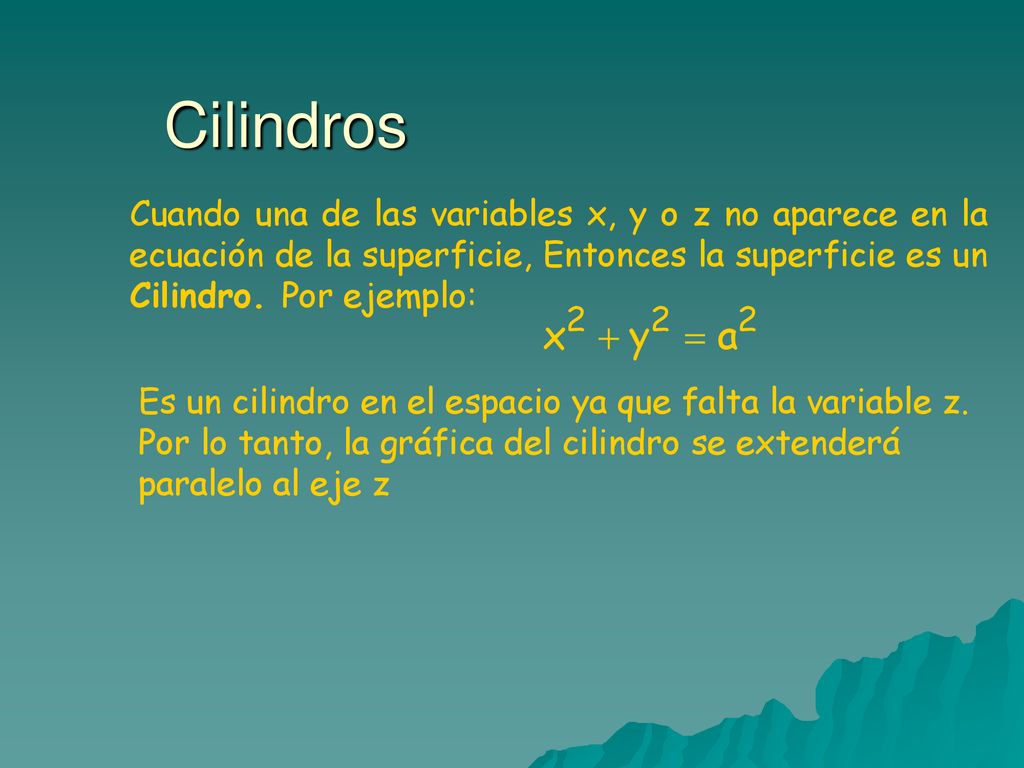

19 Cilindros Cuando una de las variables x, y o z no aparece en la ecuación de la superficie, Entonces la superficie es un Cilindro. Por ejemplo: Es un cilindro en el espacio ya que falta la variable z. Por lo tanto, la gráfica del cilindro se extenderá paralelo al eje z

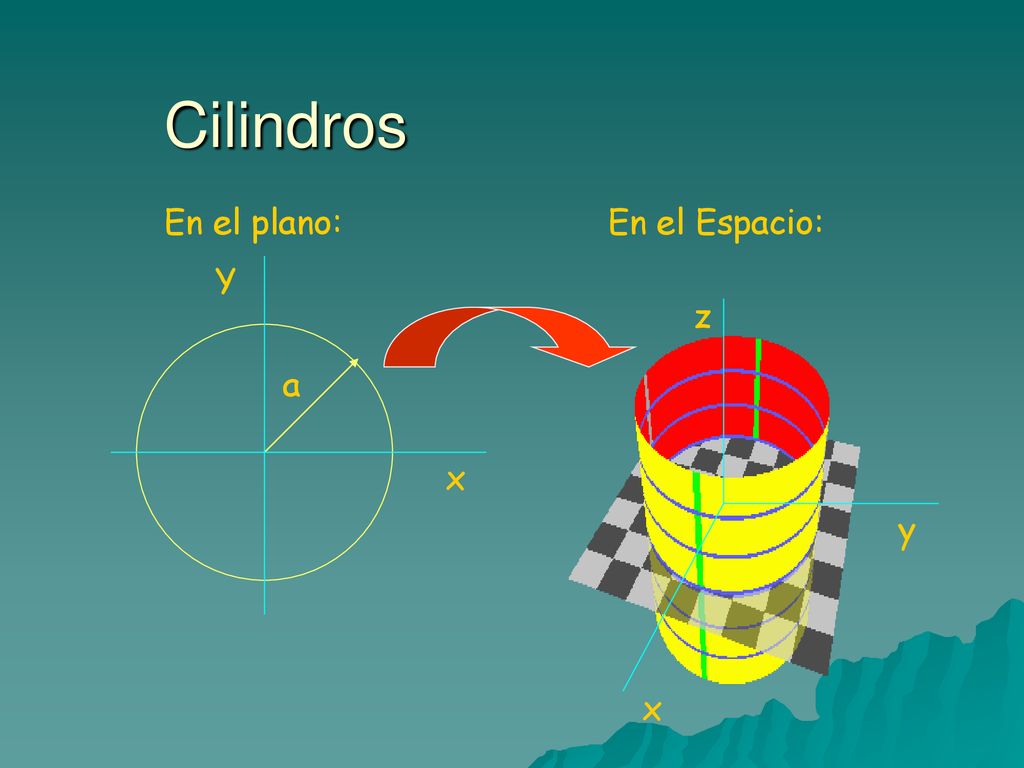

20 Cilindros En el plano: En el Espacio: x Y x y z a

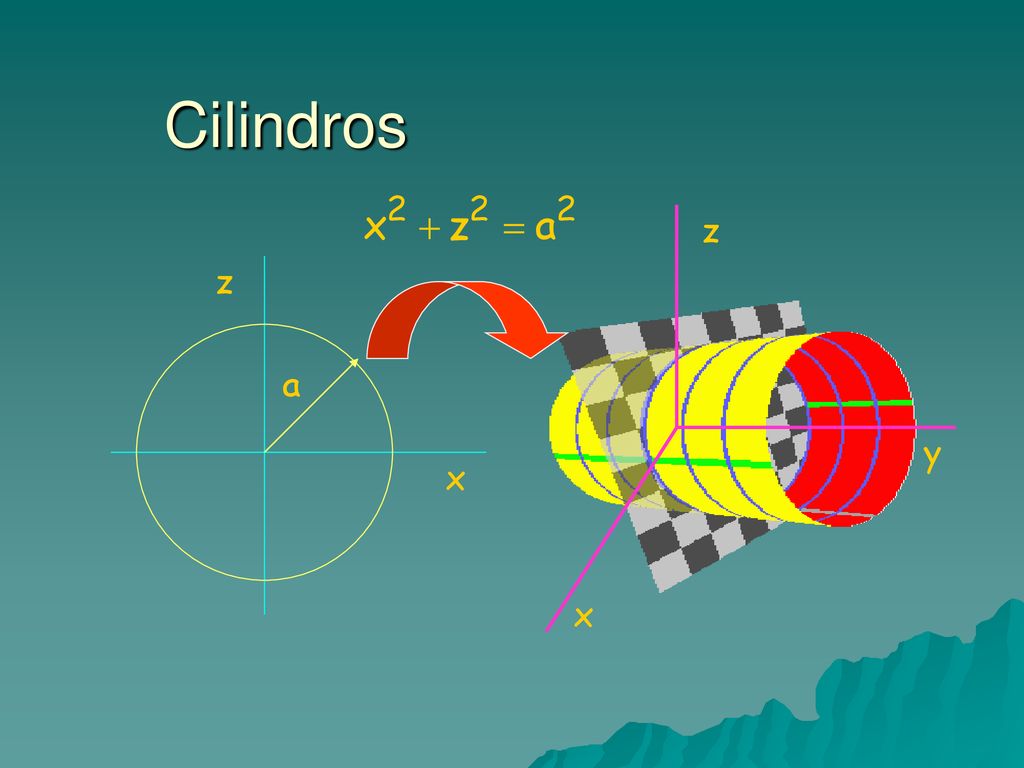

21 Cilindros x y z x z a

22 Paraboloide hiperbólico

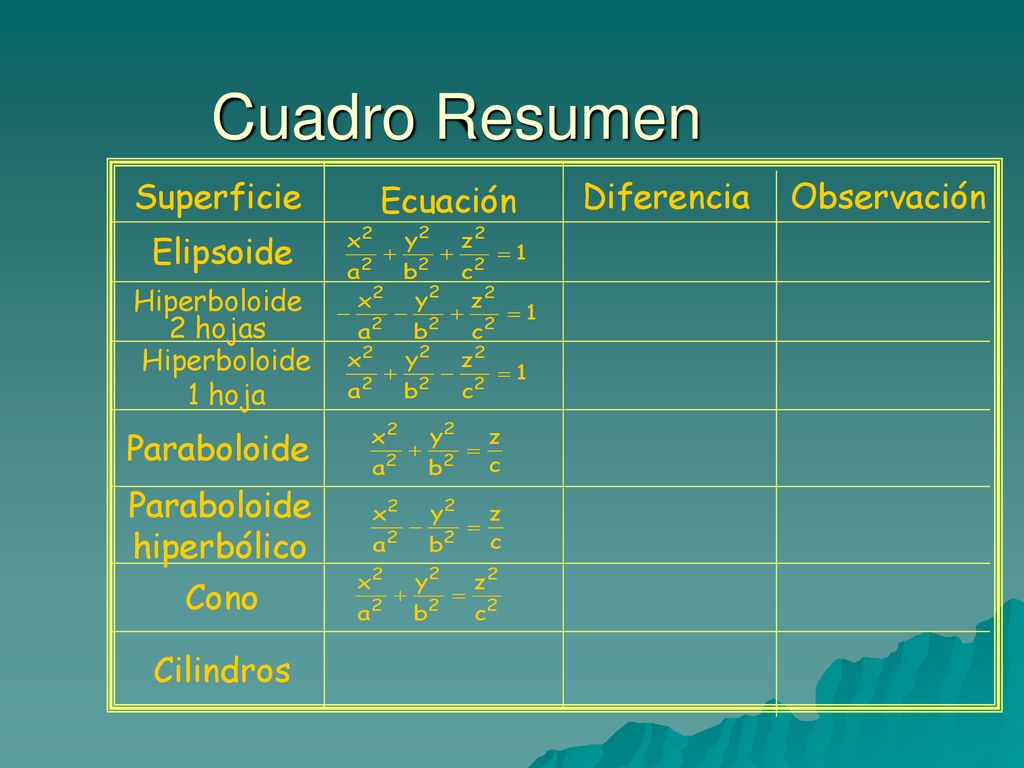

Cuadro Resumen Superficie Ecuación Diferencia Observación Elipsoide Hiperboloide 2 hojas Hiperboloide 1 hoja Paraboloide Paraboloide hiperbólico Cono Cilindros
