SIG   Los Sistemas de Información Geográfica (SIG) son aquellos que se aplican a grandes áreas como cuencas o ecosistemas naturales y consecuentemente.

Presentación del tema: "SIG   Los Sistemas de Información Geográfica (SIG) son aquellos que se aplican a grandes áreas como cuencas o ecosistemas naturales y consecuentemente."— Transcripción de la presentación:

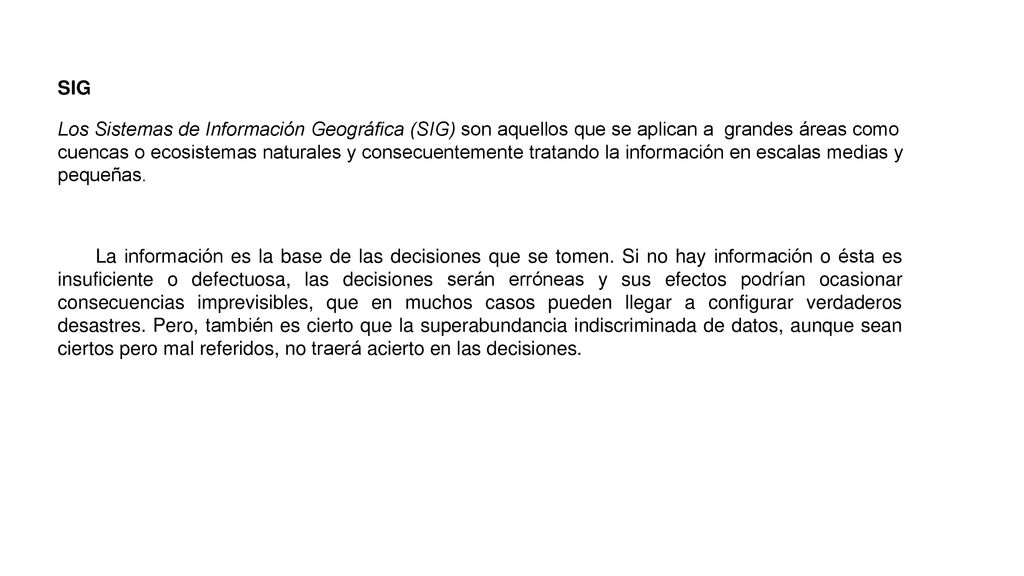

1 SIG Los Sistemas de Información Geográfica (SIG) son aquellos que se aplican a grandes áreas como cuencas o ecosistemas naturales y consecuentemente tratando la información en escalas medias y pequeñas. La información es la base de las decisiones que se tomen. Si no hay información o ésta es insuficiente o defectuosa, las decisiones serán erróneas y sus efectos podrían ocasionar consecuencias imprevisibles, que en muchos casos pueden llegar a configurar verdaderos desastres. Pero, también es cierto que la superabundancia indiscriminada de datos, aunque sean ciertos pero mal referidos, no traerá acierto en las decisiones.

2 Administración de la Información Catastral Educación

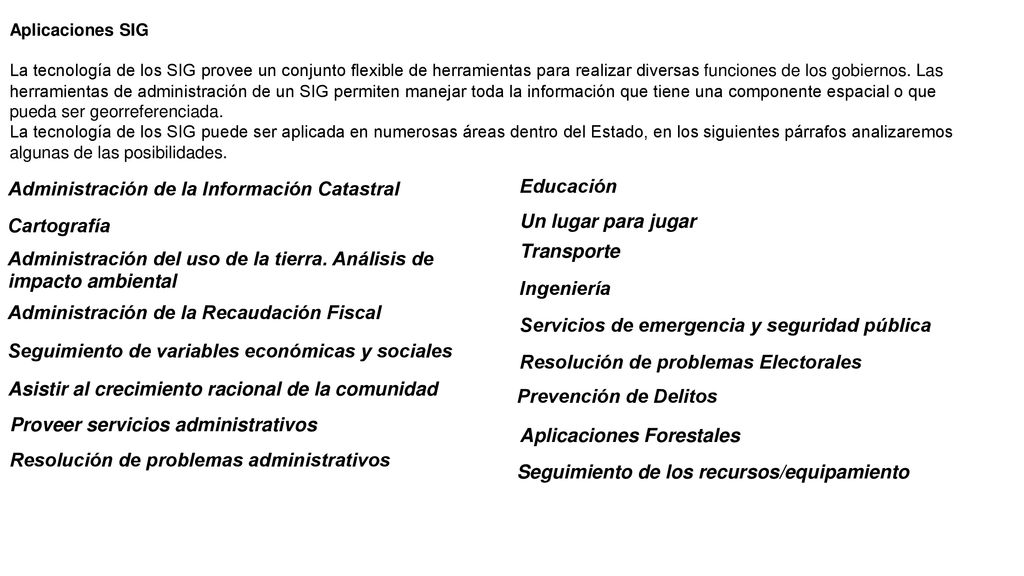

Aplicaciones SIG La tecnología de los SIG provee un conjunto flexible de herramientas para realizar diversas funciones de los gobiernos. Las herramientas de administración de un SIG permiten manejar toda la información que tiene una componente espacial o que pueda ser georreferenciada. La tecnología de los SIG puede ser aplicada en numerosas áreas dentro del Estado, en los siguientes párrafos analizaremos algunas de las posibilidades. Administración de la Información Catastral Educación Un lugar para jugar Cartografía Transporte Administración del uso de la tierra. Análisis de impacto ambiental Ingeniería Administración de la Recaudación Fiscal Servicios de emergencia y seguridad pública Seguimiento de variables económicas y sociales Resolución de problemas Electorales Asistir al crecimiento racional de la comunidad Prevención de Delitos Proveer servicios administrativos Aplicaciones Forestales Resolución de problemas administrativos Seguimiento de los recursos/equipamiento

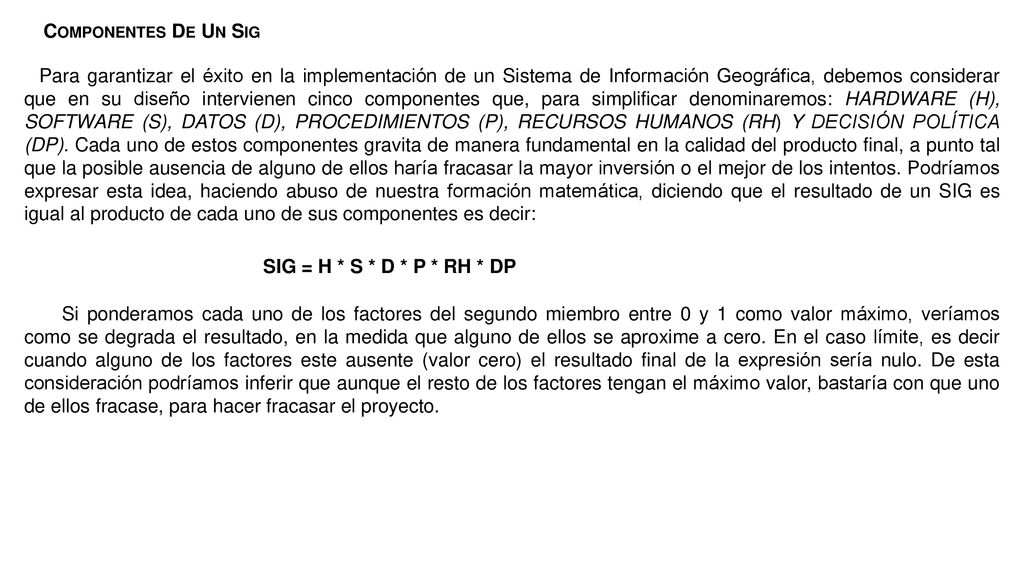

3 Componentes De Un Sig Para garantizar el éxito en la implementación de un Sistema de Información Geográfica, debemos considerar que en su diseño intervienen cinco componentes que, para simplificar denominaremos: HARDWARE (H), SOFTWARE (S), DATOS (D), PROCEDIMIENTOS (P), RECURSOS HUMANOS (RH) Y DECISIÓN POLÍTICA (DP). Cada uno de estos componentes gravita de manera fundamental en la calidad del producto final, a punto tal que la posible ausencia de alguno de ellos haría fracasar la mayor inversión o el mejor de los in­tentos. Podríamos expresar esta idea, haciendo abuso de nuestra formación matemática, diciendo que el resultado de un SIG es igual al producto de cada uno de sus componentes es decir: SIG = H * S * D * P * RH * DP Si ponderamos cada uno de los factores del segundo miembro entre 0 y 1 como valor máximo, veríamos como se degrada el resultado, en la medida que alguno de ellos se aproxime a cero. En el caso límite, es decir cuando alguno de los factores este ausente (valor cero) el resultado final de la expresión sería nulo. De esta consideración podríamos inferir que aunque el resto de los factores tengan el máximo valor, bastaría con que uno de ellos fracase, para hacer fracasar el proyecto.

4

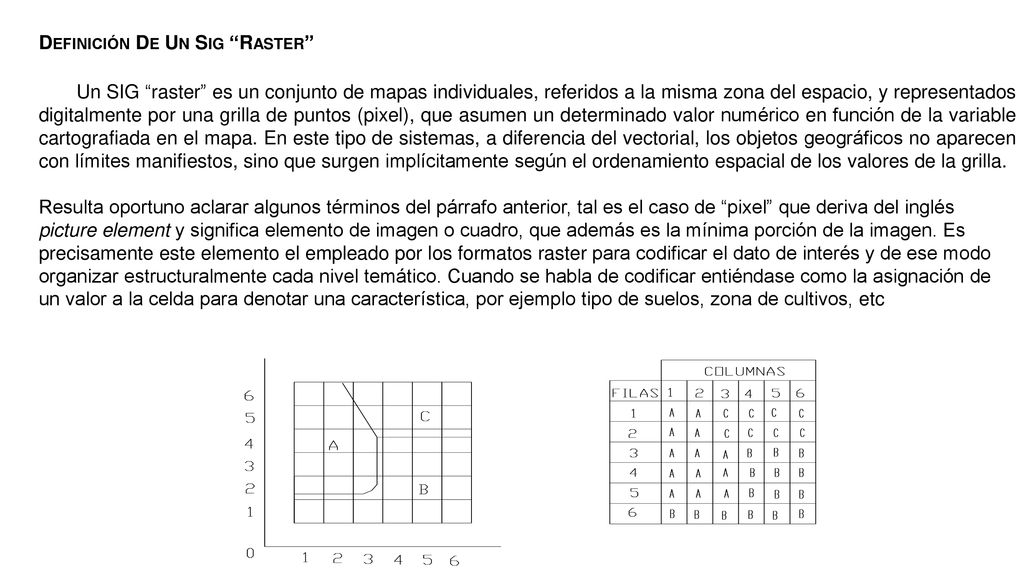

5 Definición De Un Sig “Raster”
Un SIG “raster” es un conjunto de mapas individuales, referidos a la misma zona del espacio, y representados digitalmente por una grilla de puntos (pixel), que asumen un determinado valor numérico en función de la variable cartografiada en el mapa. En este tipo de sistemas, a diferencia del vectorial, los objetos geográficos no aparecen con límites manifiestos, sino que surgen implícitamente según el ordenamiento espacial de los valores de la grilla. Resulta oportuno aclarar algunos términos del párrafo anterior, tal es el caso de “pixel” que deriva del inglés picture element y significa elemento de imagen o cuadro, que además es la mínima porción de la imagen. Es precisamente este elemento el empleado por los formatos raster para codificar el dato de interés y de ese modo organizar estructuralmente cada nivel temático. Cuando se habla de codificar entiéndase como la asignación de un valor a la celda para denotar una característica, por ejemplo tipo de suelos, zona de cultivos, etc

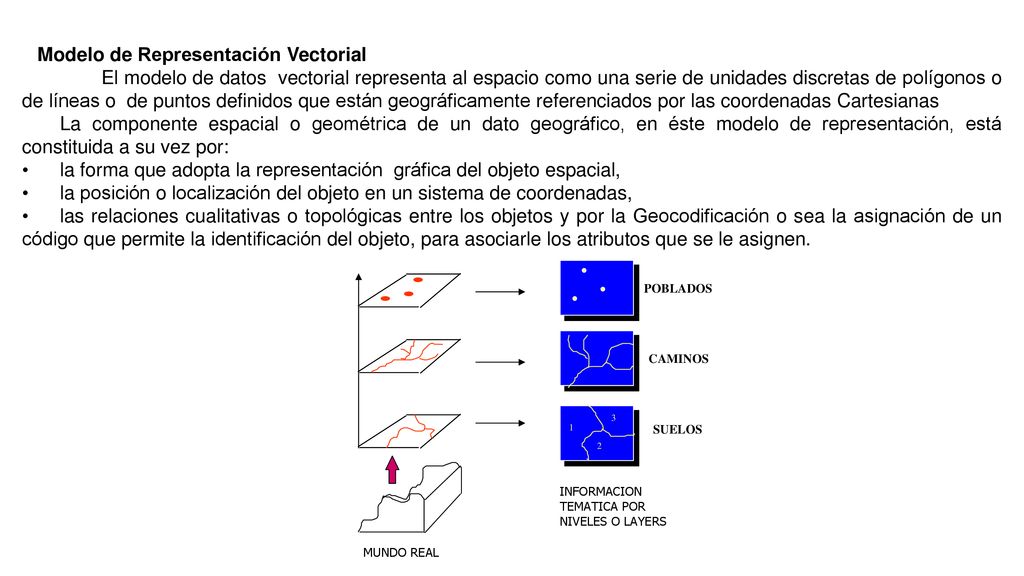

6 Modelo de Representación Vectorial
El modelo de datos vectorial representa al espacio como una serie de unidades discretas de polígonos o de líneas o de puntos definidos que están geográficamente referenciados por las coordenadas Cartesianas La componente espacial o geométrica de un dato geográfico, en éste modelo de representación, está constituida a su vez por: la forma que adopta la representación gráfica del objeto espacial, la posición o localización del objeto en un sistema de coordenadas, las relaciones cualitativas o topológicas entre los objetos y por la Geocodificación o sea la asignación de un código que permite la identificación del objeto, para asociarle los atributos que se le asignen.

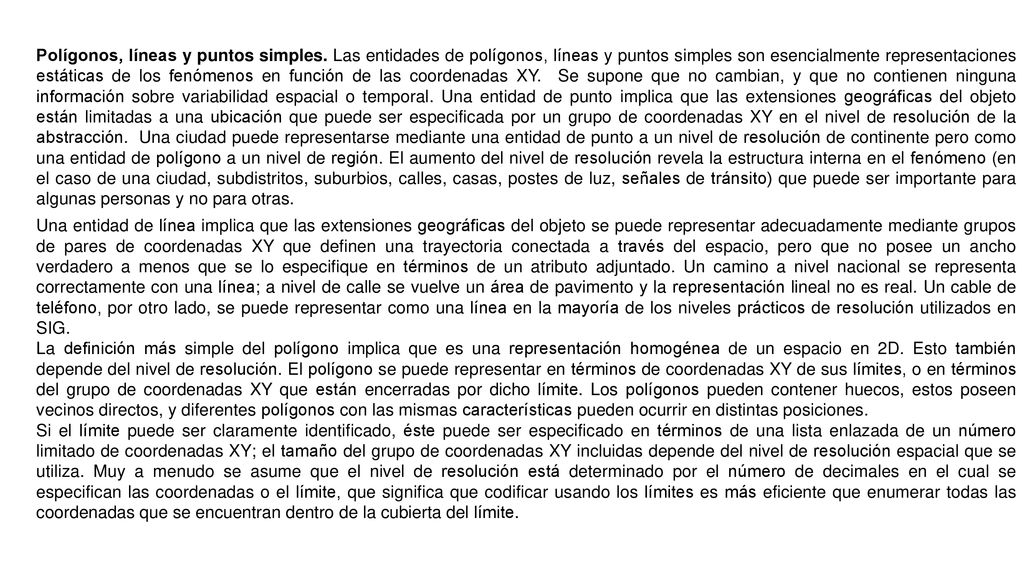

7 Polígonos, líneas y puntos simples
Polígonos, líneas y puntos simples. Las entidades de polígonos, líneas y puntos simples son esencialmente representaciones estáticas de los fenómenos en función de las coordenadas XY. Se supone que no cambian, y que no contienen ninguna información sobre variabilidad espacial o temporal. Una entidad de punto implica que las extensiones geográficas del objeto están limitadas a una ubicación que puede ser especificada por un grupo de coordenadas XY en el nivel de resolución de la abstracción. Una ciudad puede representarse mediante una entidad de punto a un nivel de resolución de continente pero como una entidad de polígono a un nivel de región. El aumento del nivel de resolución revela la estructura interna en el fenómeno (en el caso de una ciudad, subdistritos, suburbios, calles, casas, postes de luz, señales de tránsito) que puede ser importante para algunas personas y no para otras. Una entidad de línea implica que las extensiones geográficas del objeto se puede representar adecuadamente mediante grupos de pares de coordenadas XY que definen una trayectoria conectada a través del espacio, pero que no posee un ancho verdadero a menos que se lo especifique en términos de un atributo adjuntado. Un camino a nivel nacional se representa correctamente con una línea; a nivel de calle se vuelve un área de pavimento y la representación lineal no es real. Un cable de teléfono, por otro lado, se puede representar como una línea en la mayoría de los niveles prácticos de resolución utilizados en SIG. La definición más simple del polígono implica que es una representación homogénea de un espacio en 2D. Esto también depende del nivel de resolución. El polígono se puede representar en términos de coordenadas XY de sus límites, o en términos del grupo de coordenadas XY que están encerradas por dicho límite. Los polígonos pueden contener huecos, estos poseen vecinos directos, y diferentes polígonos con las mismas características pueden ocurrir en distintas posiciones. Si el límite puede ser claramente identificado, éste puede ser especificado en términos de una lista enlazada de un número limitado de coordenadas XY; el tamaño del grupo de coordenadas XY incluidas depende del nivel de resolución espacial que se utiliza. Muy a menudo se asume que el nivel de resolución está determinado por el número de decimales en el cual se especifican las coordenadas o el límite, que significa que codificar usando los límites es más eficiente que enumerar todas las coordenadas que se encuentran dentro de la cubierta del límite.

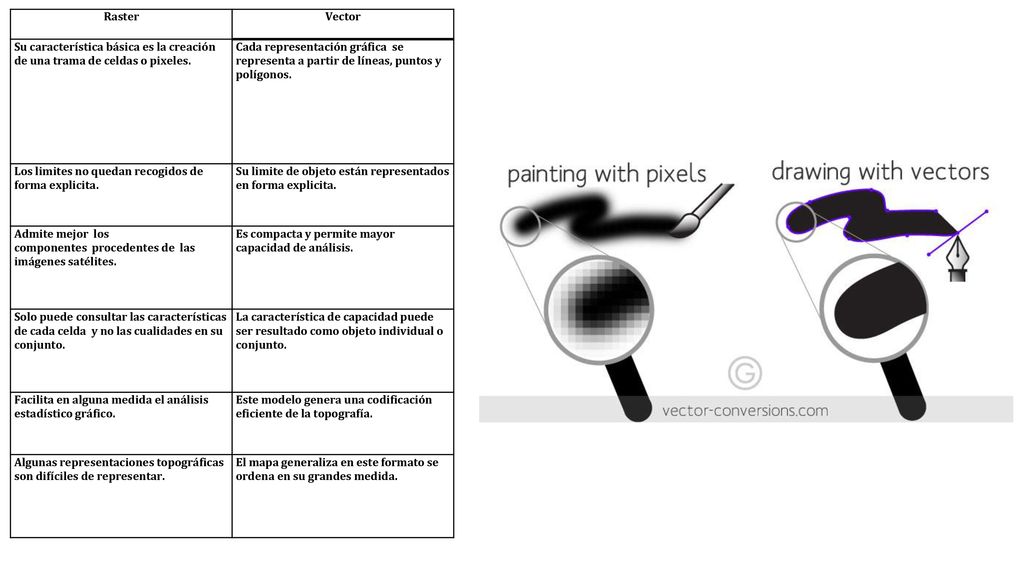

8 Raster Vector Su característica básica es la creación de una trama de celdas o pixeles. Cada representación gráfica  se representa a partir de líneas, puntos y polígonos. Los limites no quedan recogidos de forma explicita. Su limite de objeto están representados en forma explicita. Admite mejor  los componentes  procedentes de  las imágenes satélites. Es compacta y permite mayor capacidad de análisis. Solo puede consultar las características de cada celda  y no las cualidades en su conjunto. La característica de capacidad puede ser resultado como objeto individual o conjunto. Facilita en alguna medida el análisis estadístico gráfico. Este modelo genera una codificación eficiente de la topografía. Algunas representaciones topográficas son difíciles de representar. El mapa generaliza en este formato se ordena en su grandes medida.

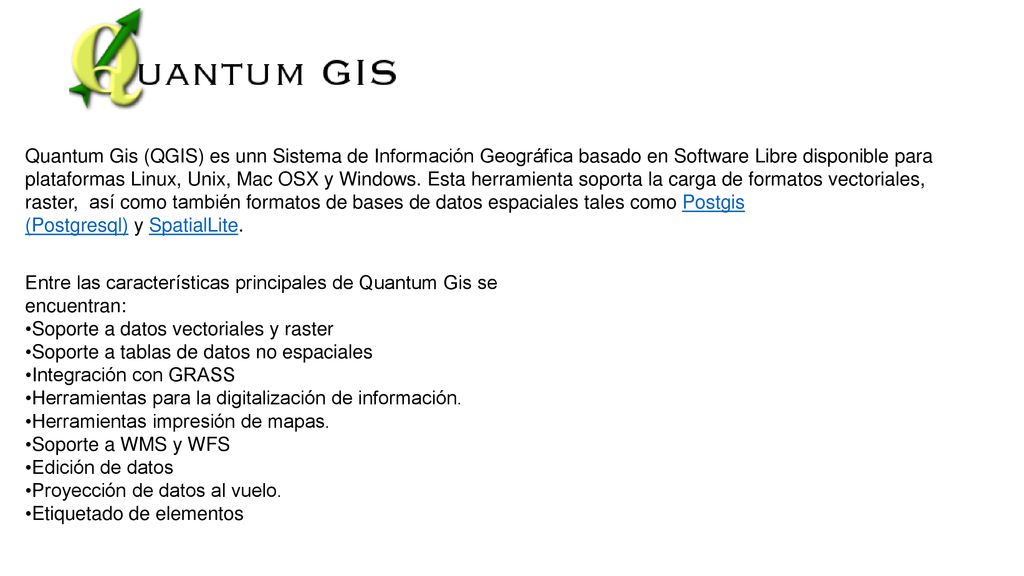

9 Quantum Gis (QGIS) es unn Sistema de Información Geográfica basado en Software Libre disponible para plataformas Linux, Unix, Mac OSX y Windows. Esta herramienta soporta la carga de formatos vectoriales, raster,  así como también formatos de bases de datos espaciales tales como Postgis (Postgresql) y SpatialLite. Entre las características principales de Quantum Gis se encuentran: Soporte a datos vectoriales y raster Soporte a tablas de datos no espaciales Integración con GRASS Herramientas para la digitalización de información. Herramientas impresión de mapas. Soporte a WMS y WFS Edición de datos Proyección de datos al vuelo. Etiquetado de elementos

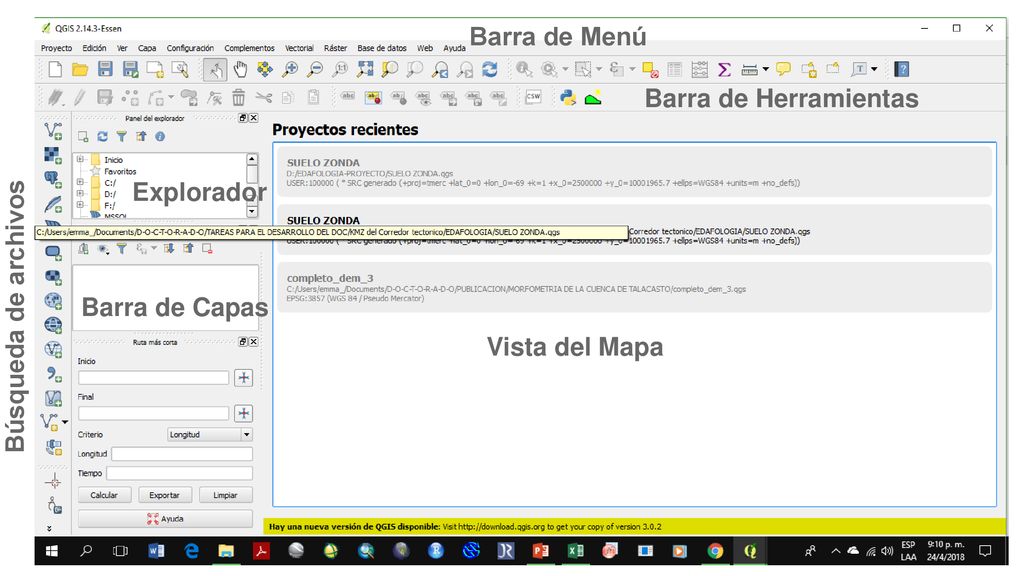

10 Barra de Menú Barra de Herramientas Explorador Barra de Capas Búsqueda de archivos Vista del Mapa
