2.03 POTENCIA Y ENERGIA ELÉCTRICAS

Presentación del tema: "2.03 POTENCIA Y ENERGIA ELÉCTRICAS"— Transcripción de la presentación:

1 2.03 POTENCIA Y ENERGIA ELÉCTRICAS

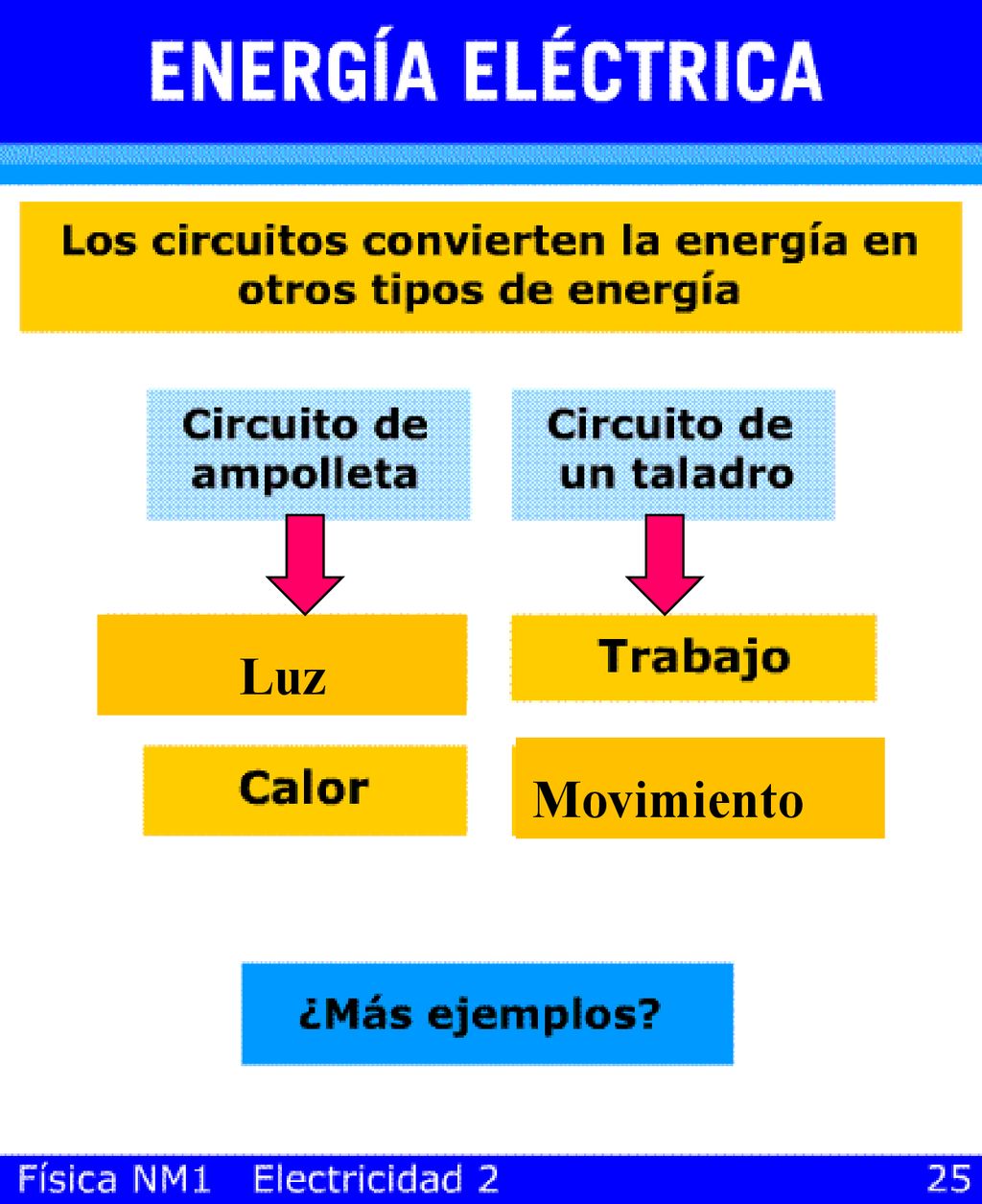

2 Luz Movimiento Unir circuitos y respectivas transformaciones de energía.

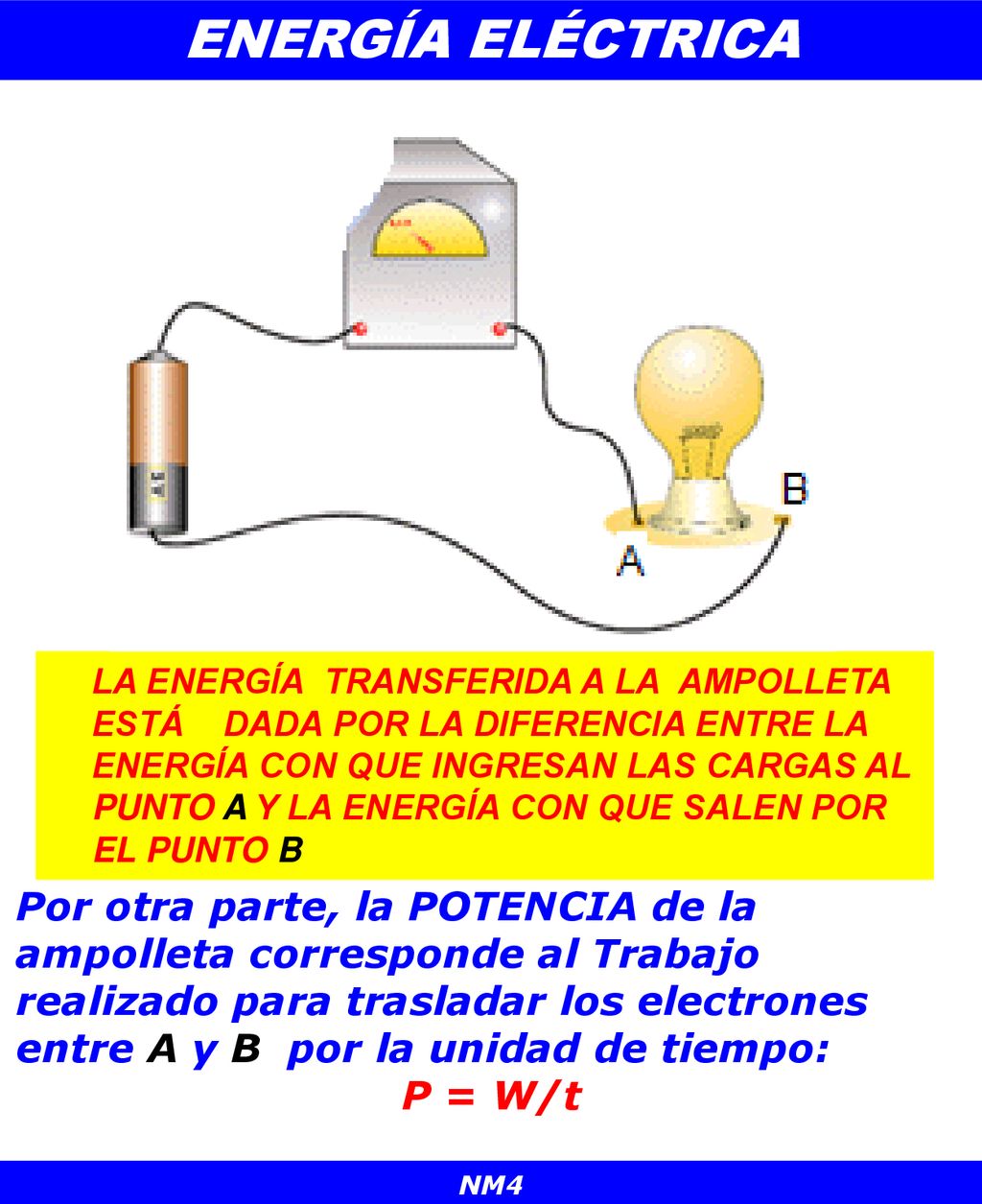

3 ENERGÍA ELÉCTRICA LA ENERGÍA TRANSFERIDA A LA AMPOLLETA ESTÁ DADA POR LA DIFERENCIA ENTRE LA ENERGÍA CON QUE INGRESAN LAS CARGAS AL PUNTO A Y LA ENERGÍA CON QUE SALEN POR EL PUNTO B Por otra parte, la POTENCIA de la ampolleta corresponde al Trabajo realizado para trasladar los electrones entre A y B por la unidad de tiempo: P = W/t NM4

4 ENERGÍA ELÉCTRICA P = V i E = P t (1)
Como W=E, en consecuencia W equivale a la energía “consumida” por la ampolleta: E = P t (1) Al estudiar el Campo Eléctrico vimos que: V = W/q. Luego: E = V q (2) Igualando (1) y (2) resulta: P = V i NM4

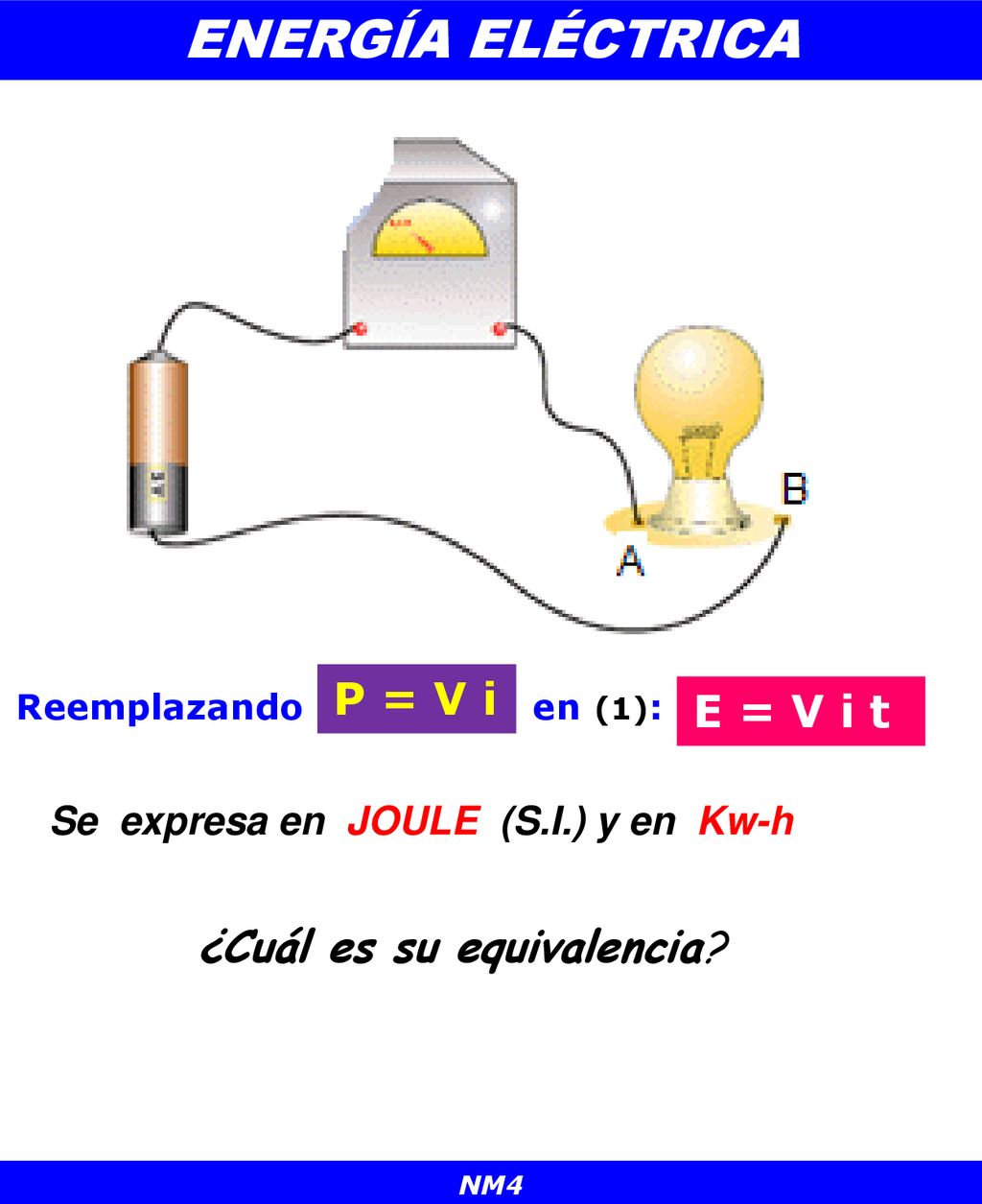

5 ENERGÍA ELÉCTRICA P = V i E = V i t ¿Cuál es su equivalencia?
Reemplazando en (1): E = V i t Se expresa en JOULE (S.I.) y en Kw-h ¿Cuál es su equivalencia? NM4

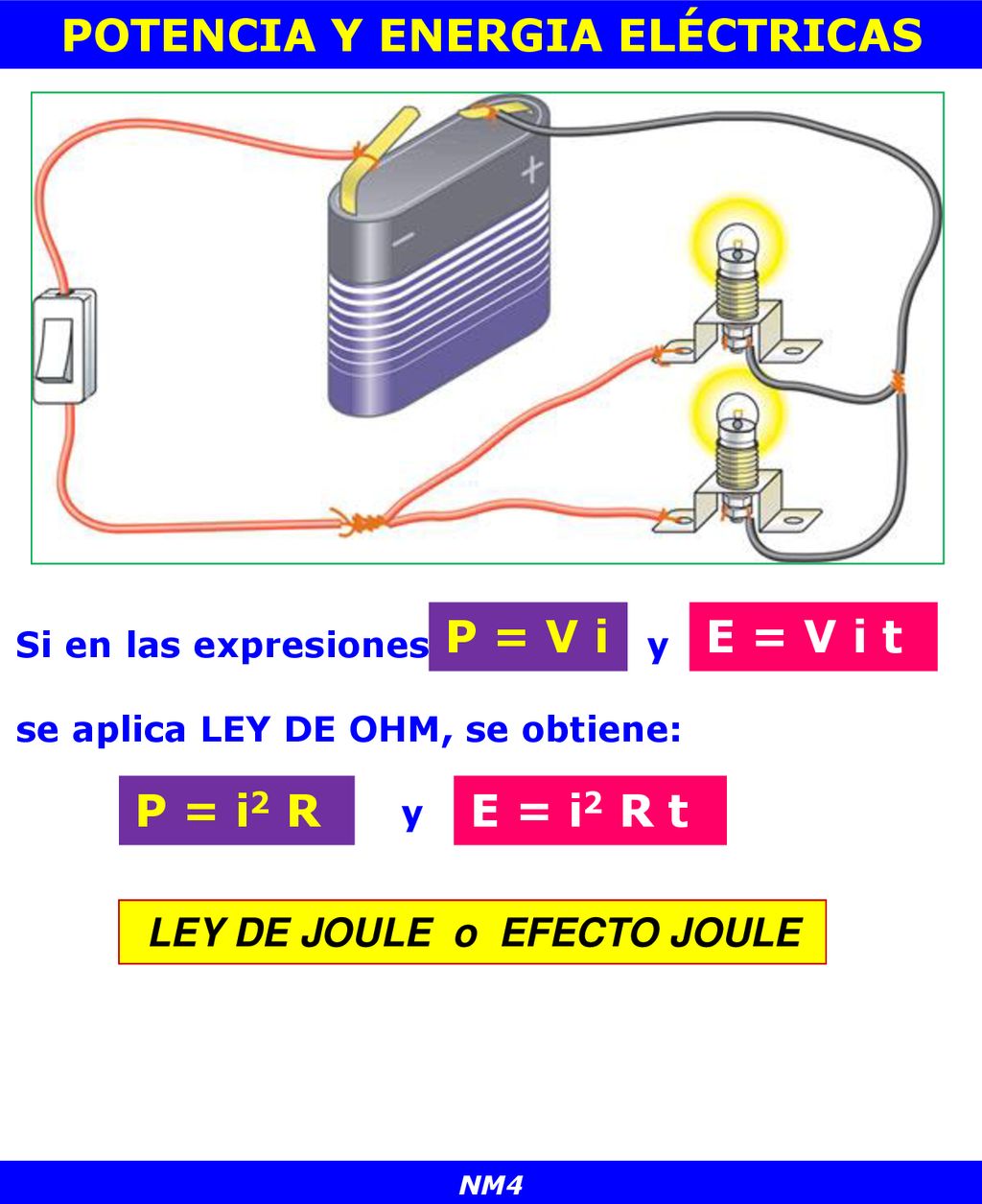

6 POTENCIA Y ENERGIA ELÉCTRICAS LEY DE JOULE o EFECTO JOULE
P = V i E = V i t Si en las expresiones y se aplica LEY DE OHM, se obtiene: y P = i2 R E = i2 R t LEY DE JOULE o EFECTO JOULE NM4

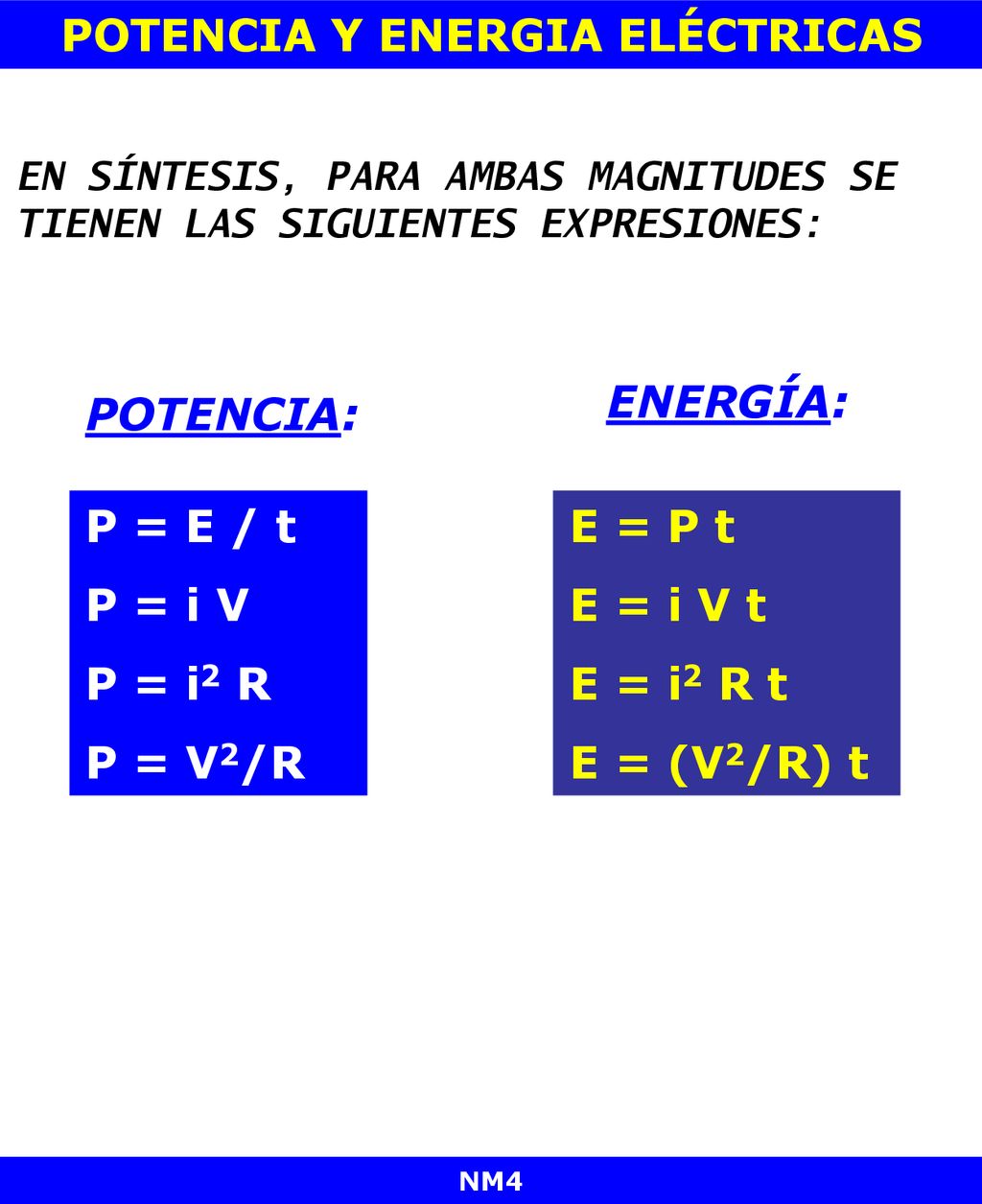

7 POTENCIA Y ENERGIA ELÉCTRICAS
EN SÍNTESIS, PARA AMBAS MAGNITUDES SE TIENEN LAS SIGUIENTES EXPRESIONES: ENERGÍA: POTENCIA: P = E / t P = i V P = i2 R P = V2/R E = P t E = i V t E = i2 R t E = (V2/R) t NM4

8 POTENCIA ELÉCTRICA Explicar el significado físico de 1 watt a partir de sus unidades. Las cuentas de la luz están en Kwatts-hora, unidad de energía. Motivar para que investiguen la vida de Watt.

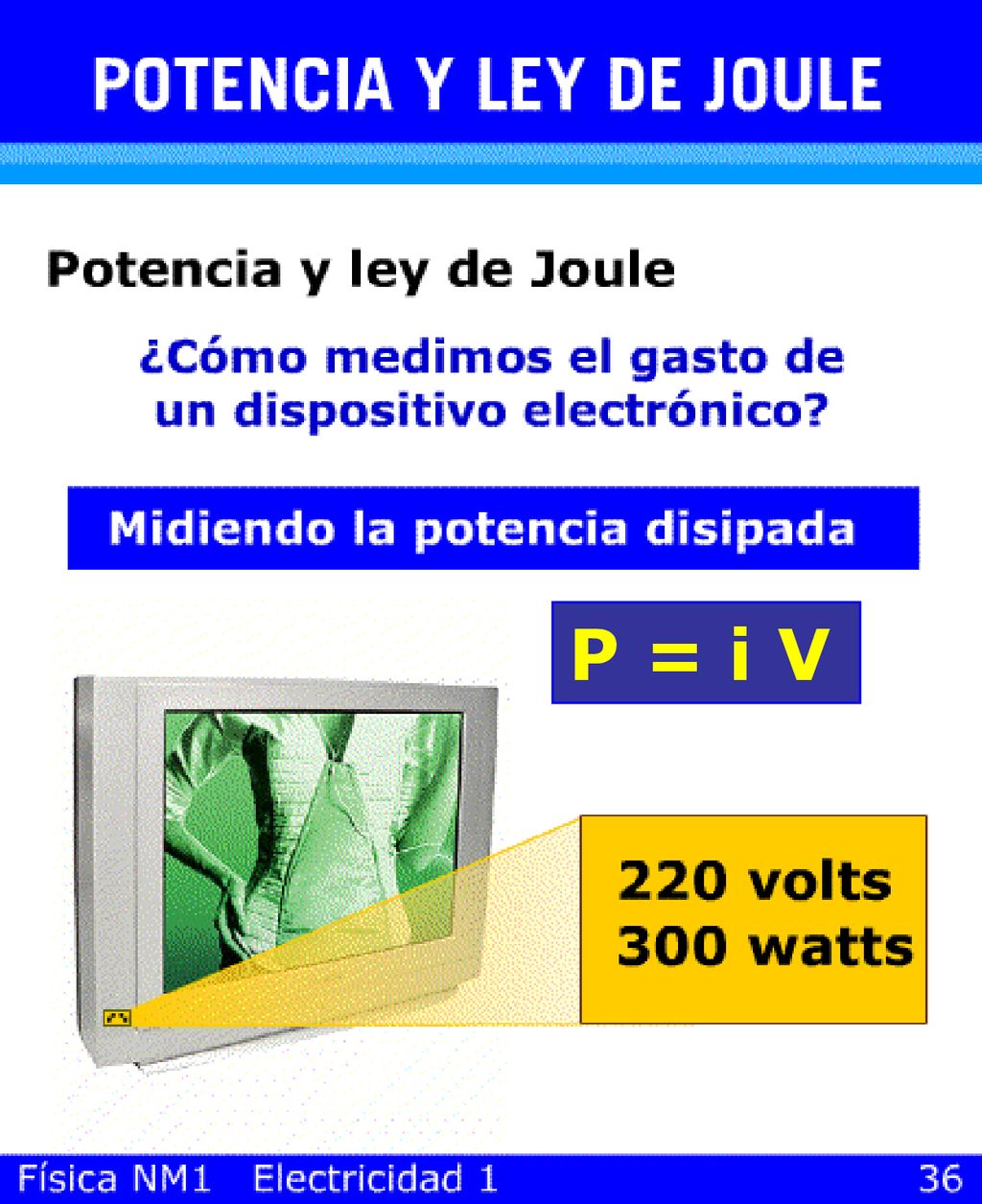

9 P = i V

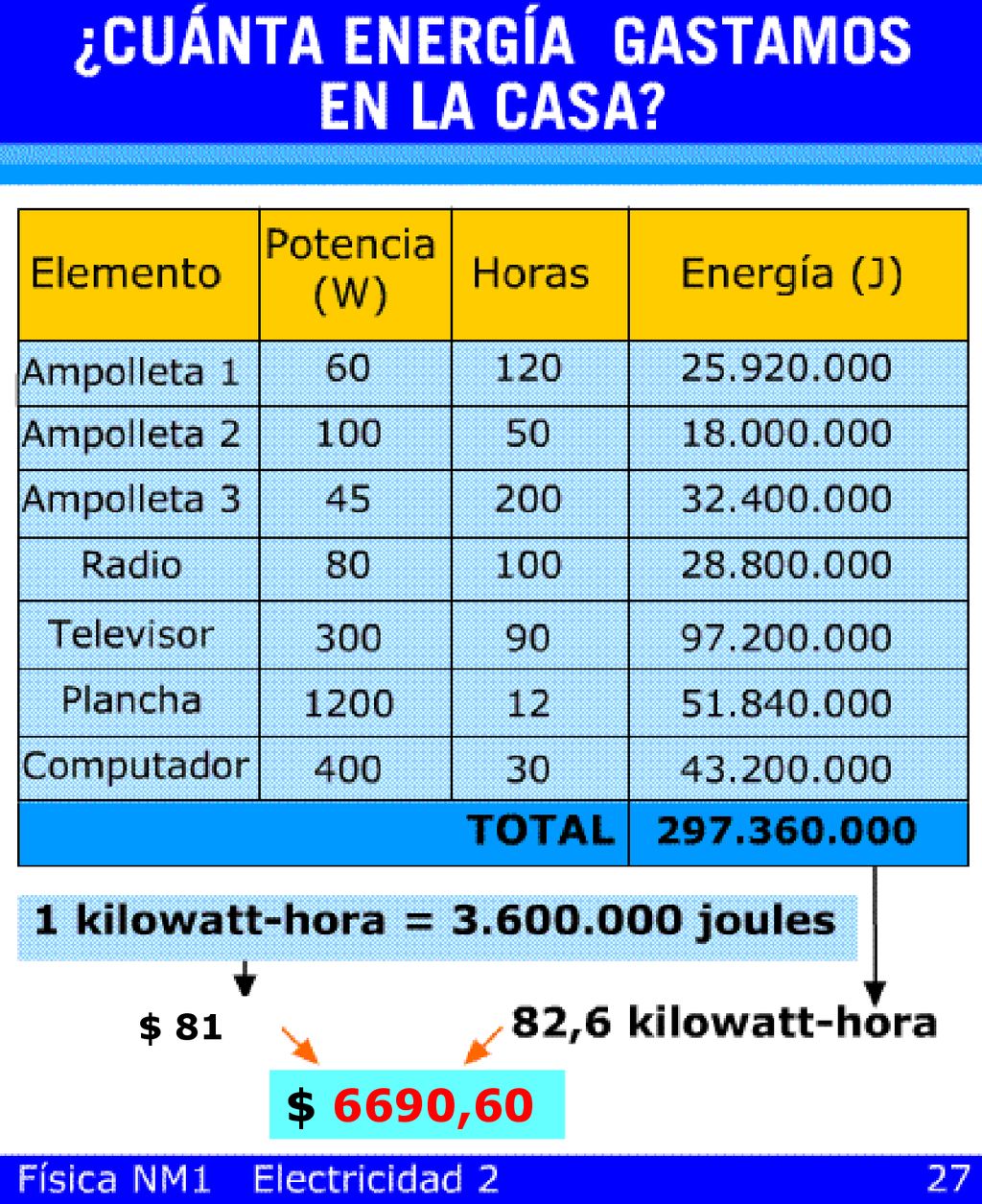

10 Motivar para que los alumnos revisen las cuentas de sus casas y magnifiquen la cantidad de energía que se gasta. $ 81 $ 6690,60

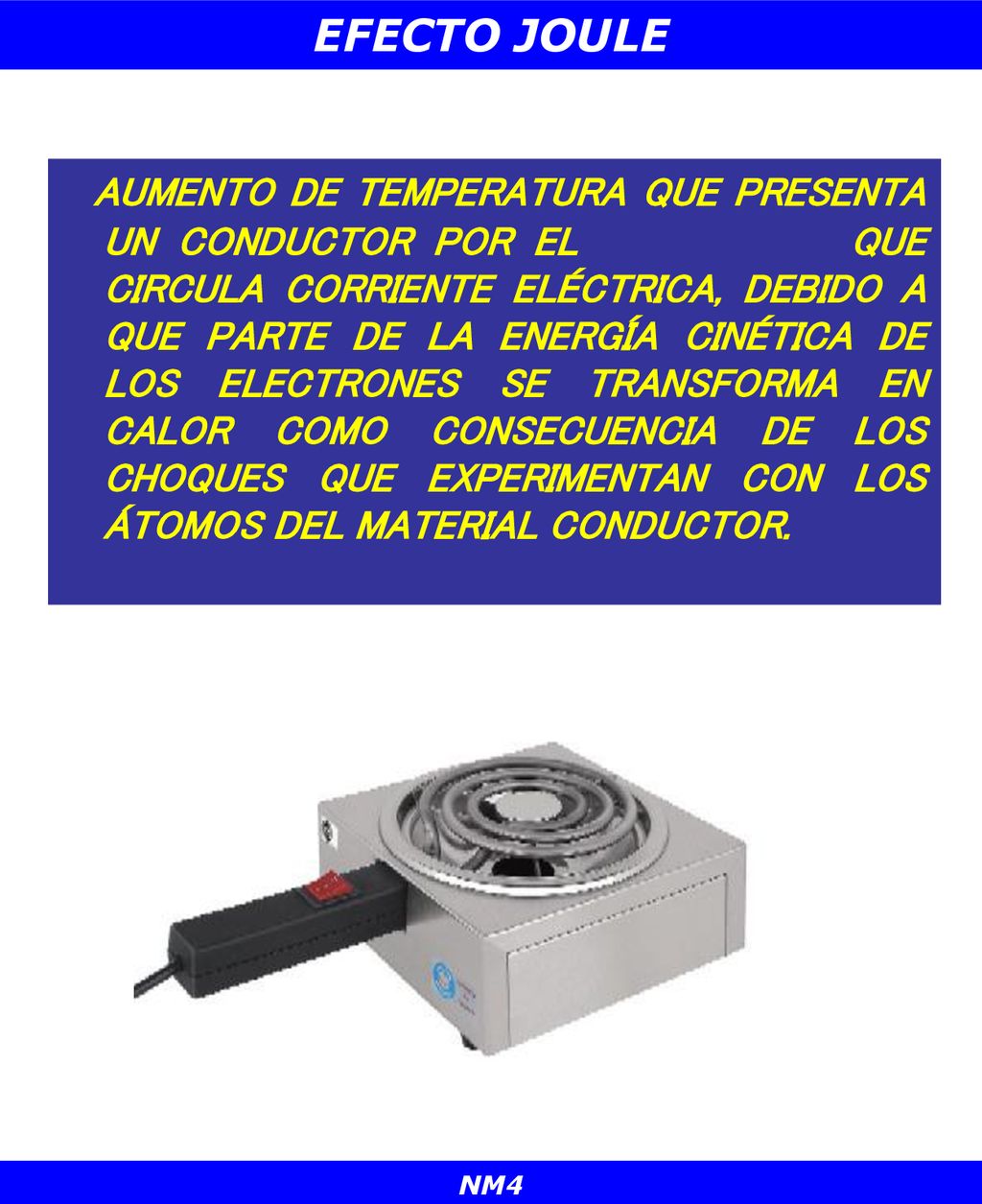

11 EFECTO JOULE AUMENTO DE TEMPERATURA QUE PRESENTA UN CONDUCTOR POR EL QUE CIRCULA CORRIENTE ELÉCTRICA, DEBIDO A QUE PARTE DE LA ENERGÍA CINÉTICA DE LOS ELECTRONES SE TRANSFORMA EN CALOR COMO CONSECUENCIA DE LOS CHOQUES QUE EXPERIMENTAN CON LOS ÁTOMOS DEL MATERIAL CONDUCTOR. NM4

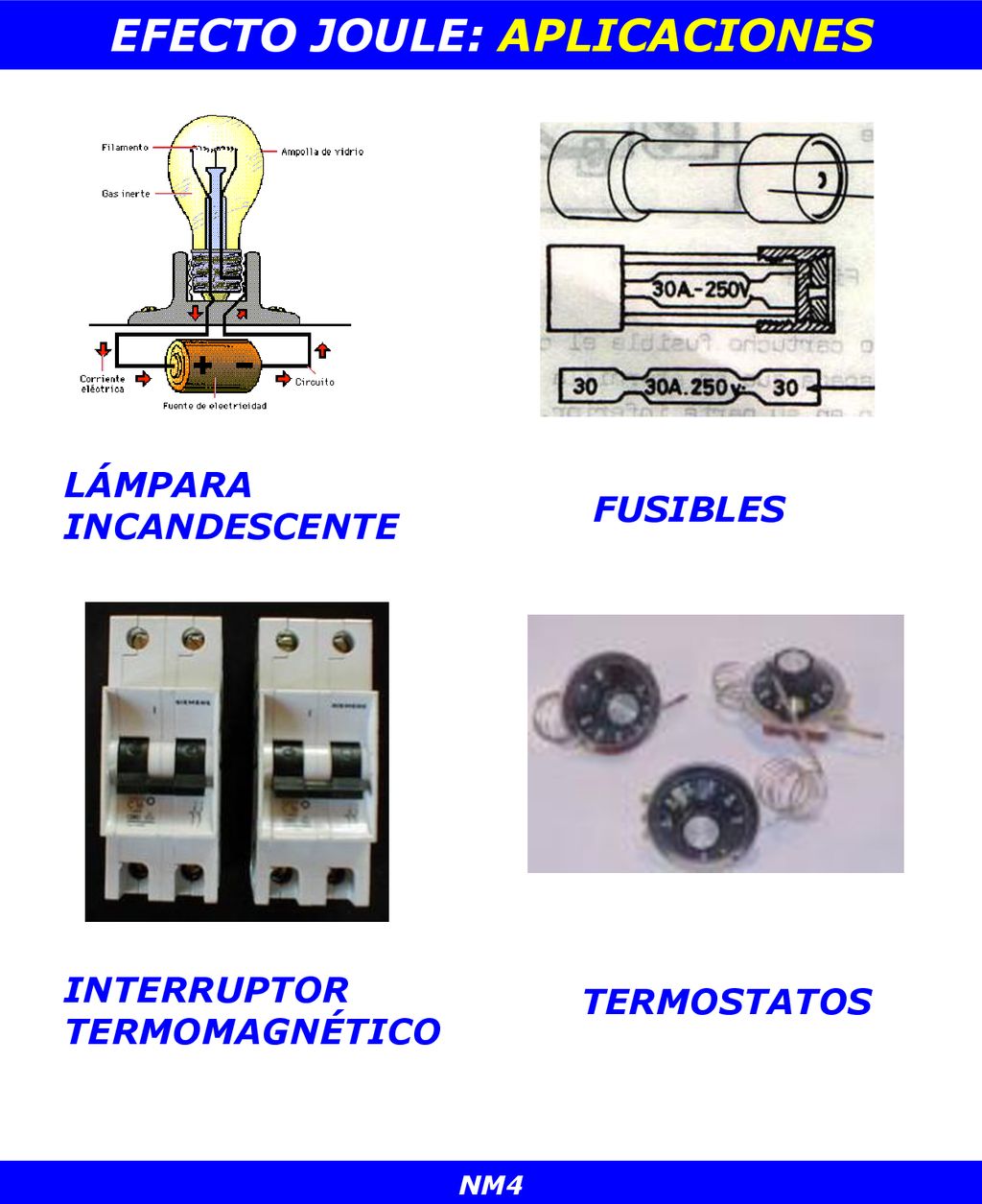

12 EFECTO JOULE: APLICACIONES
LÁMPARA INCANDESCENTE FUSIBLES INTERRUPTOR TERMOMAGNÉTICO TERMOSTATOS NM4
