FUNDAMENTOS DE BOMBAS.

Presentación del tema: "FUNDAMENTOS DE BOMBAS."— Transcripción de la presentación:

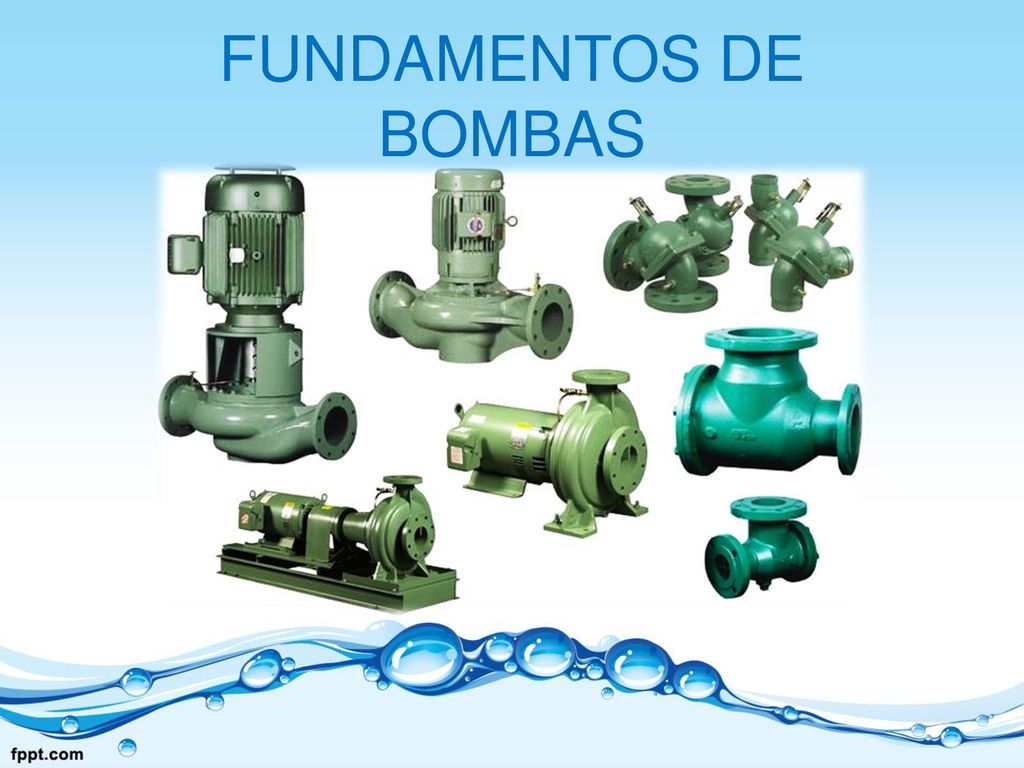

1 FUNDAMENTOS DE BOMBAS

2 TIPOS DE BOMBAS

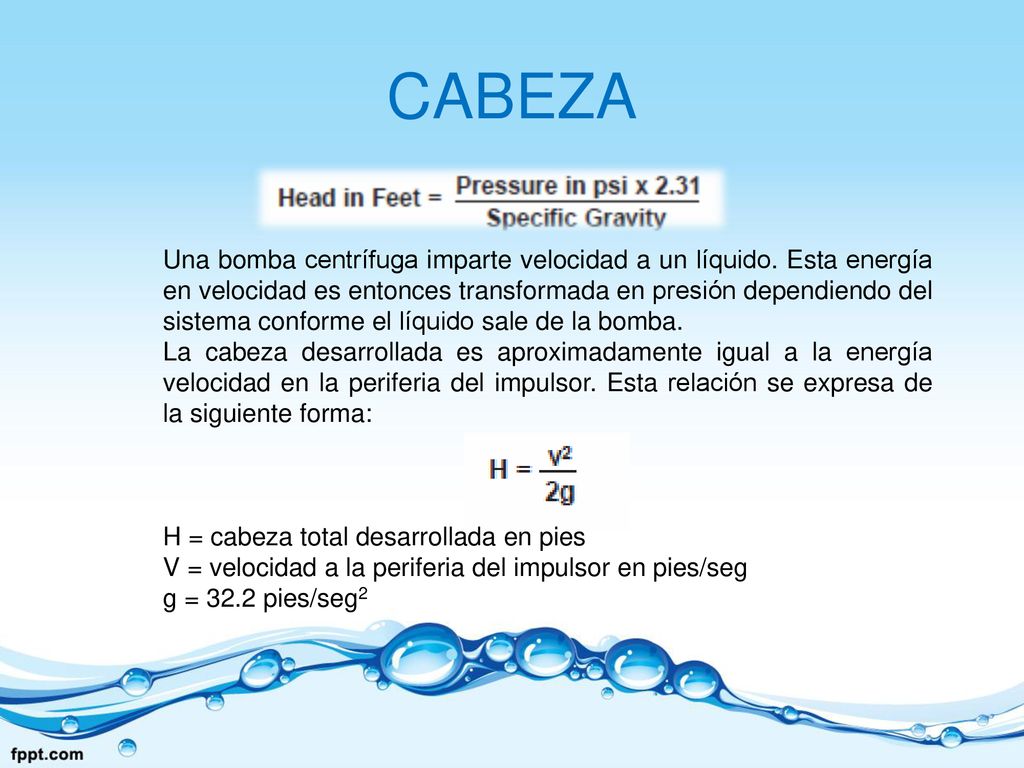

3 CABEZA Una bomba centrífuga imparte velocidad a un líquido. Esta energía en velocidad es entonces transformada en presión dependiendo del sistema conforme el líquido sale de la bomba. La cabeza desarrollada es aproximadamente igual a la energía velocidad en la periferia del impulsor. Esta relación se expresa de la siguiente forma: H = cabeza total desarrollada en pies V = velocidad a la periferia del impulsor en pies/seg g = 32.2 pies/seg2

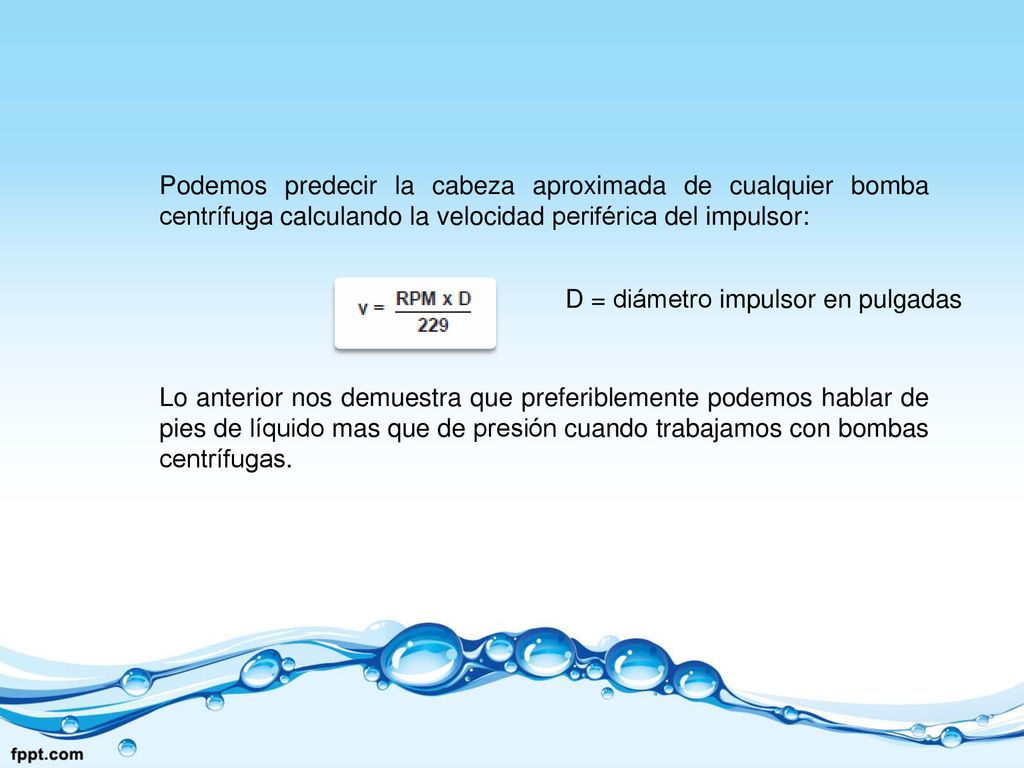

4 Podemos predecir la cabeza aproximada de cualquier bomba centrífuga calculando la velocidad periférica del impulsor: D = diámetro impulsor en pulgadas Lo anterior nos demuestra que preferiblemente podemos hablar de pies de líquido mas que de presión cuando trabajamos con bombas centrífugas.

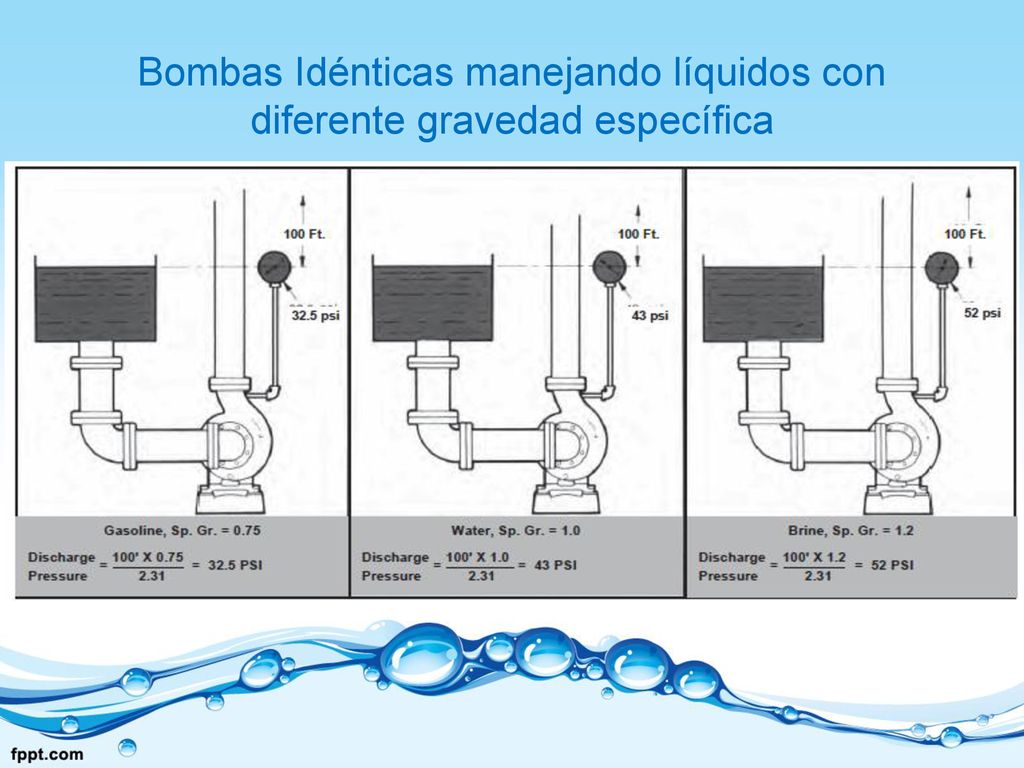

5 Bombas Idénticas manejando líquidos con diferente gravedad específica

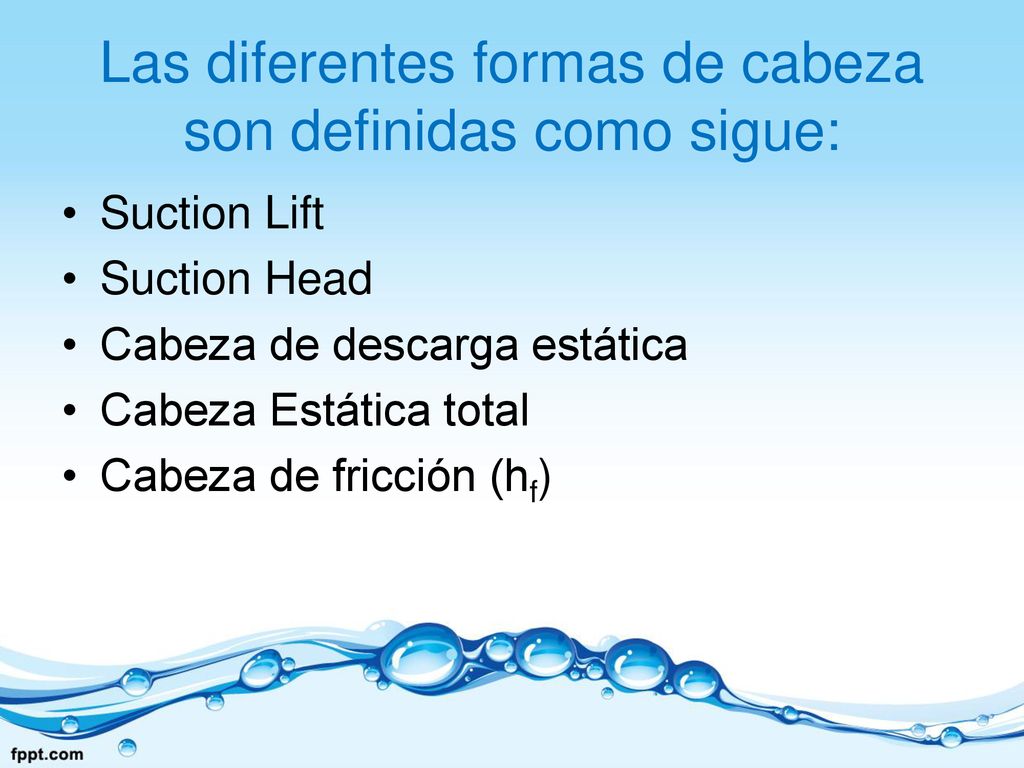

6 Las diferentes formas de cabeza son definidas como sigue:
Suction Lift Suction Head Cabeza de descarga estática Cabeza Estática total Cabeza de fricción (hf)

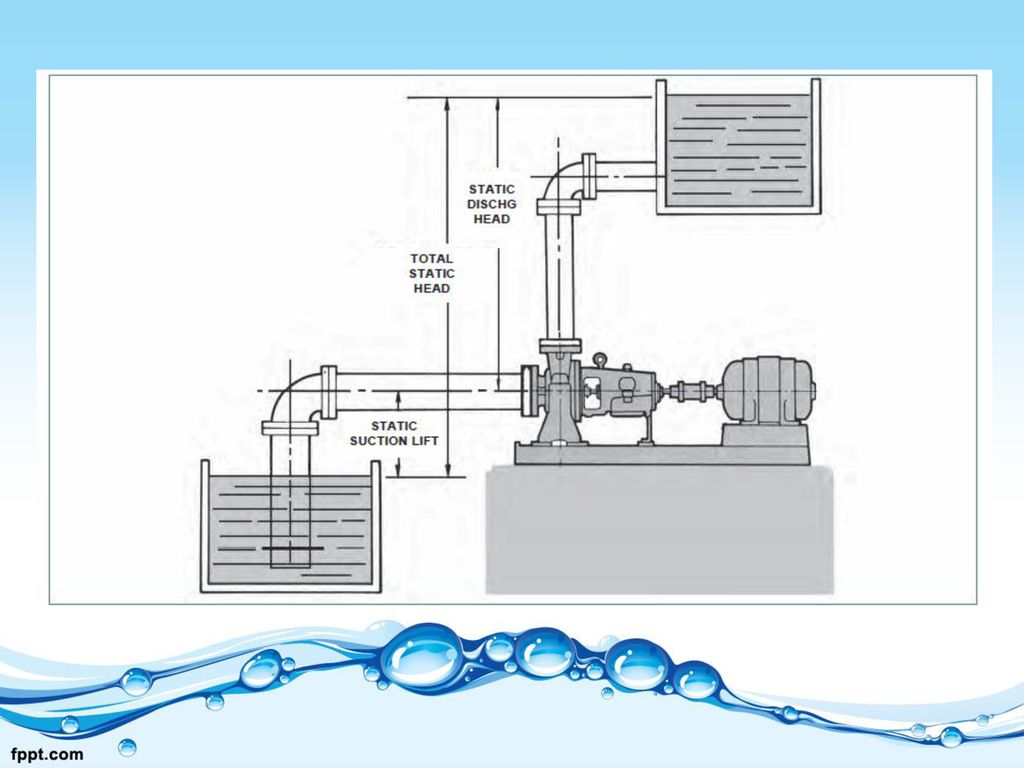

7

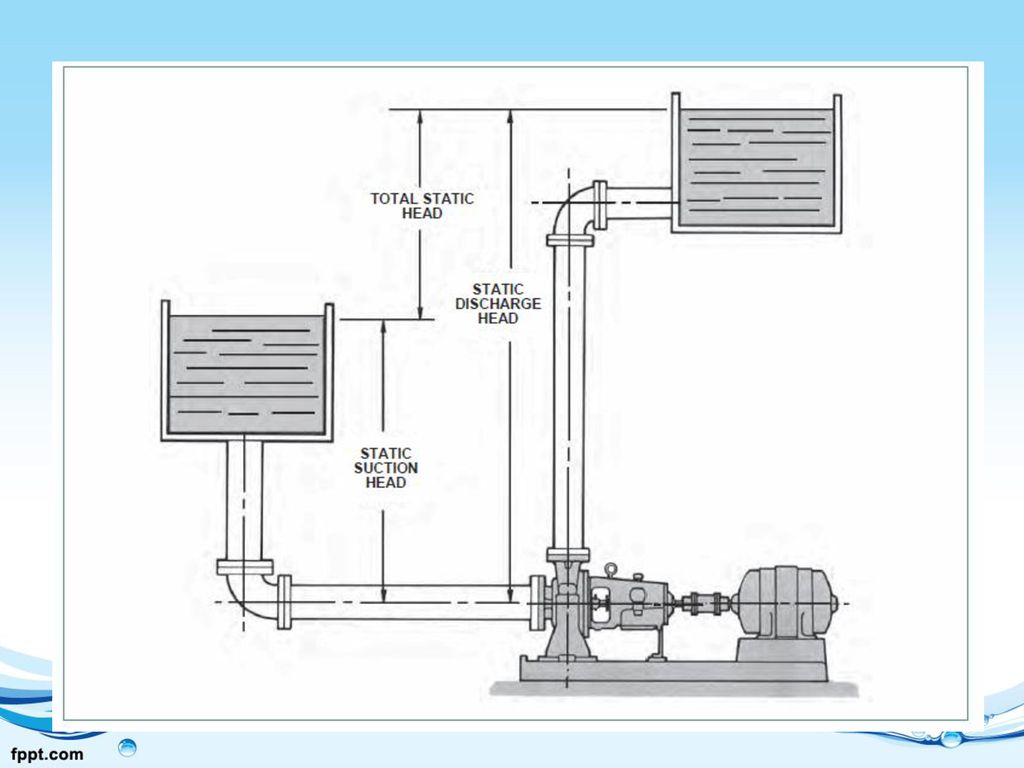

8

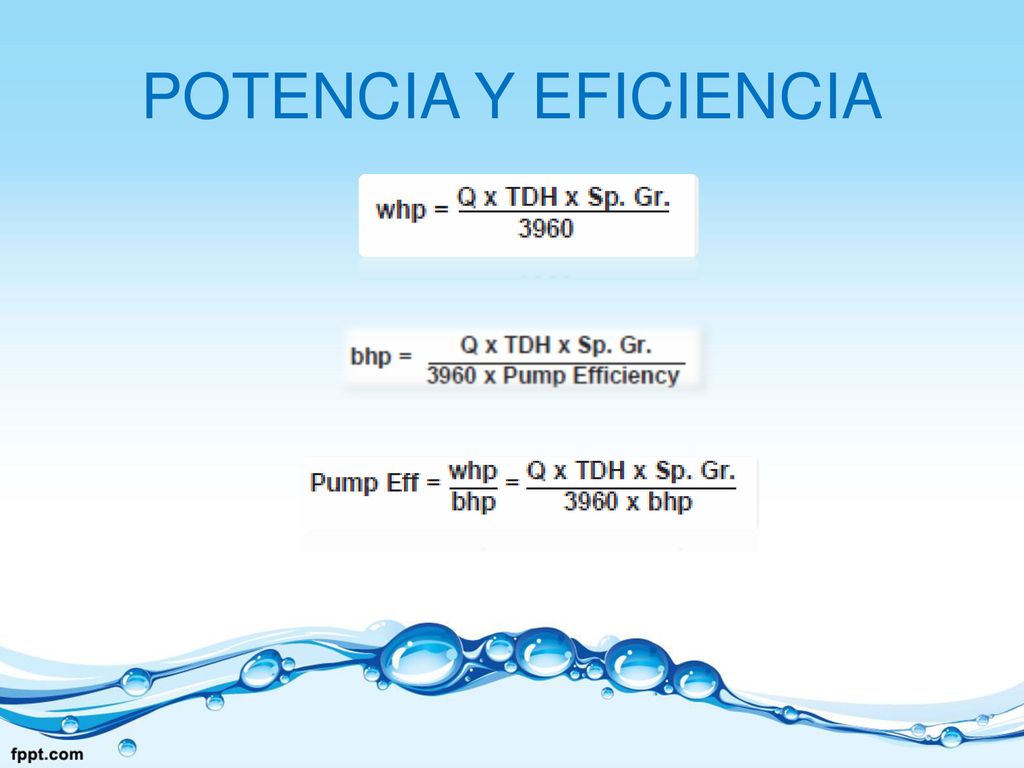

9 POTENCIA Y EFICIENCIA

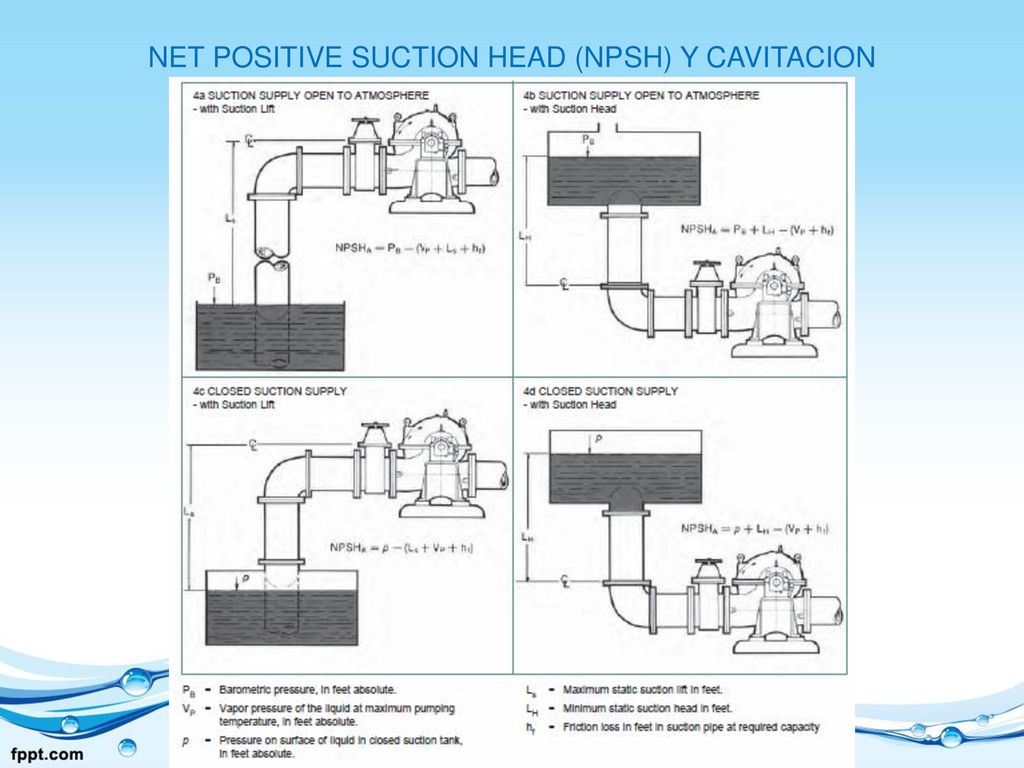

10 NET POSITIVE SUCTION HEAD (NPSH) Y CAVITACION

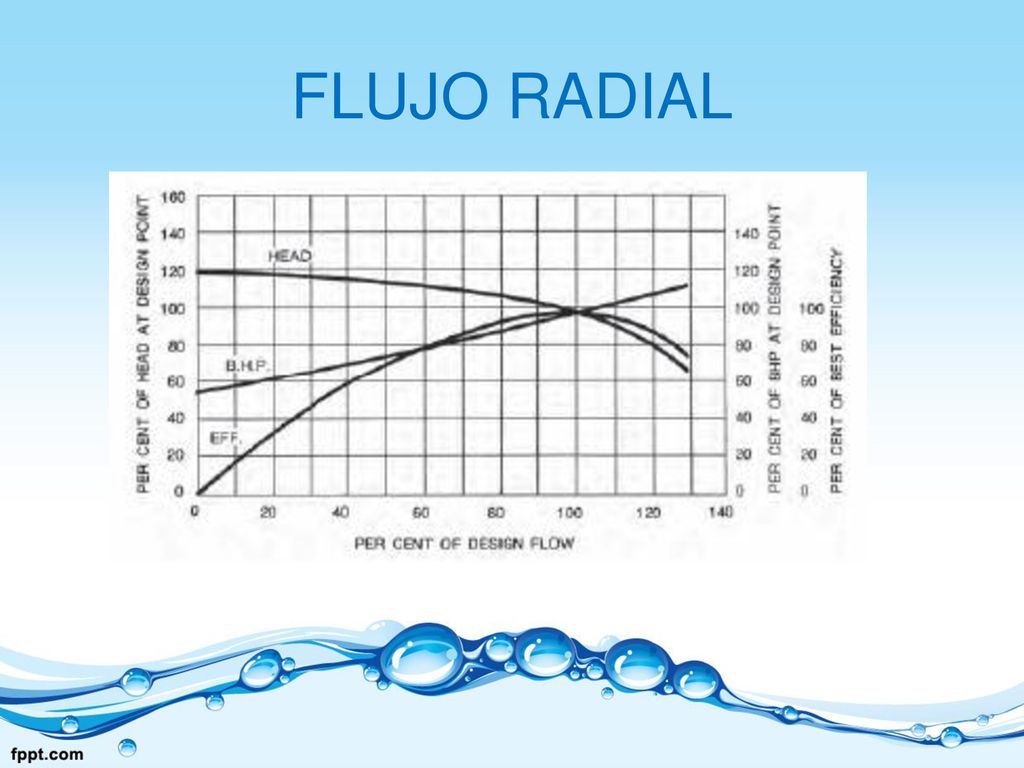

11 FLUJO RADIAL

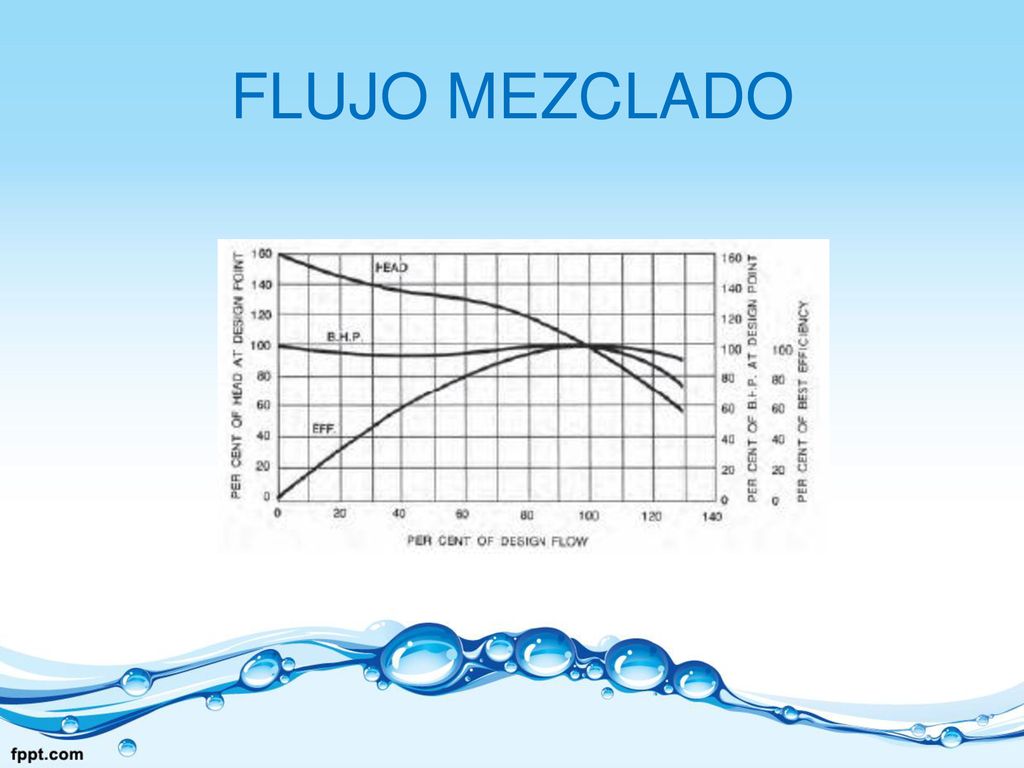

12 FLUJO MEZCLADO

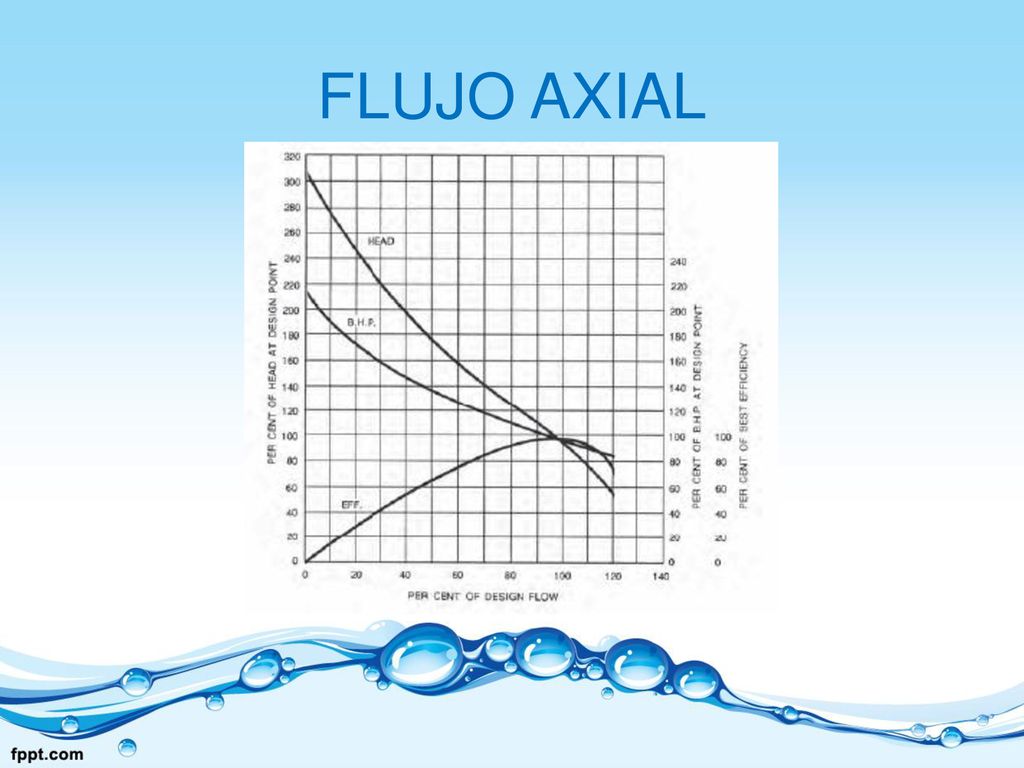

13 FLUJO AXIAL

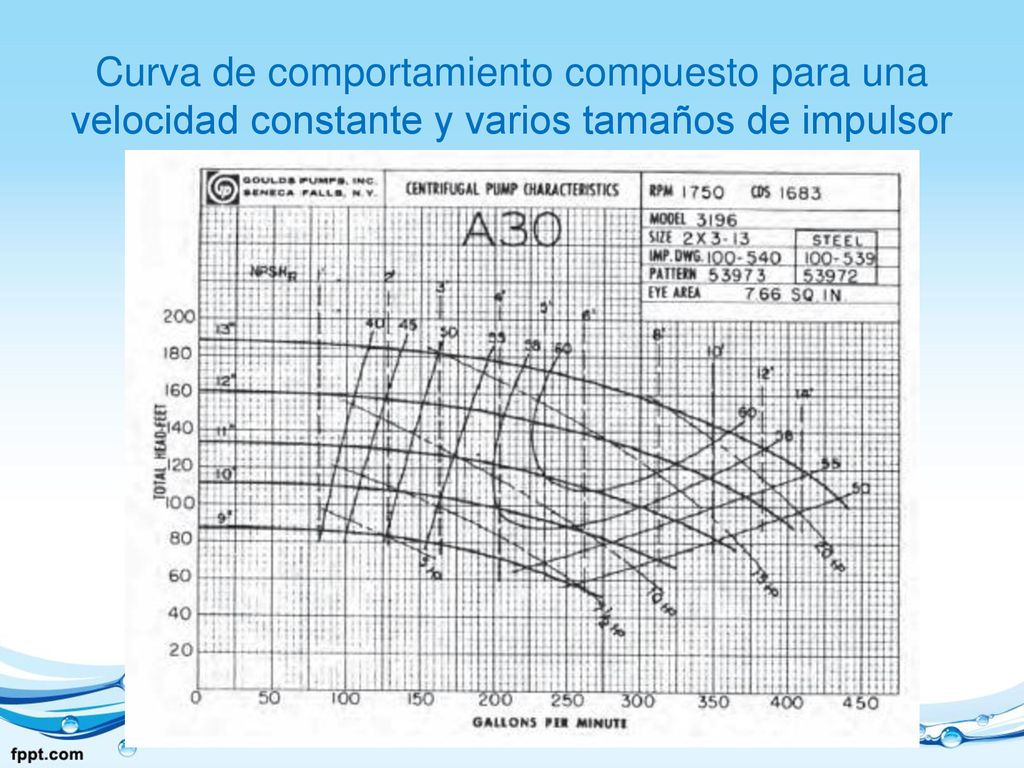

14 Curva de comportamiento compuesto para una velocidad constante y varios tamaños de impulsor

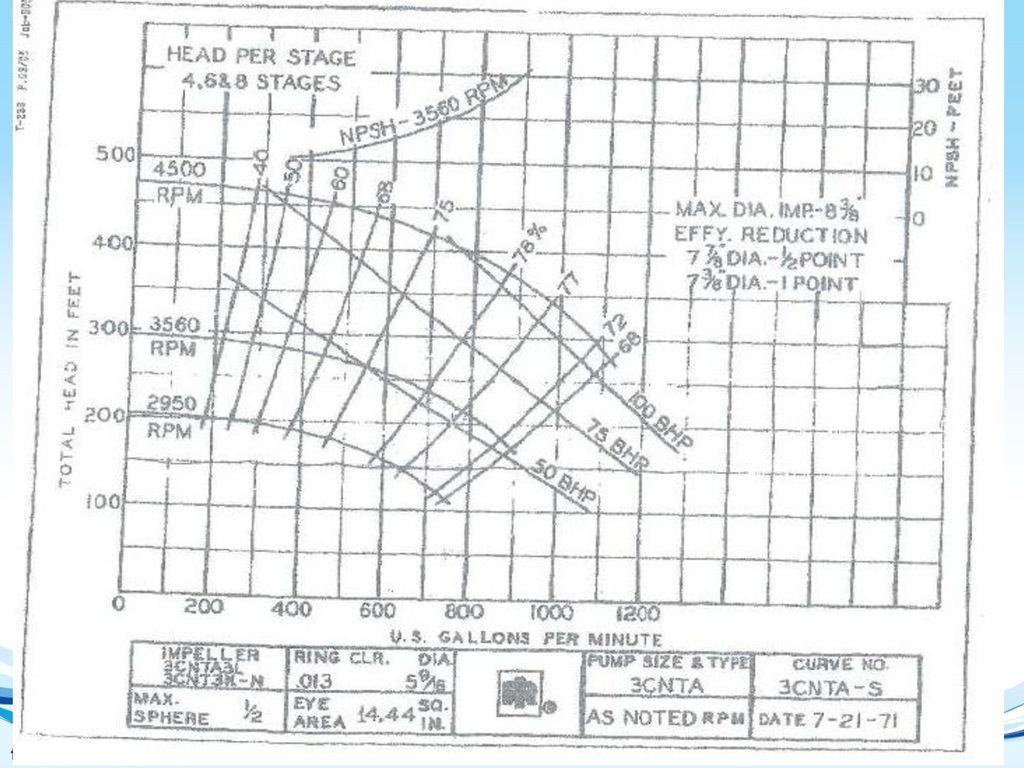

15

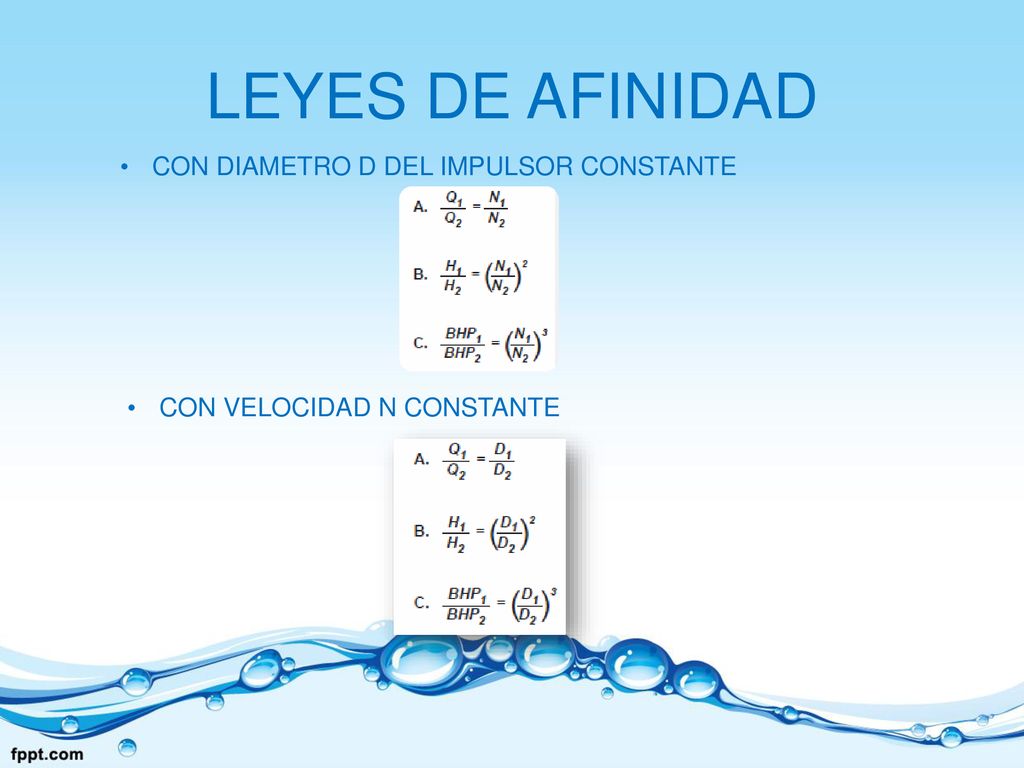

16 LEYES DE AFINIDAD CON DIAMETRO D DEL IMPULSOR CONSTANTE
CON VELOCIDAD N CONSTANTE

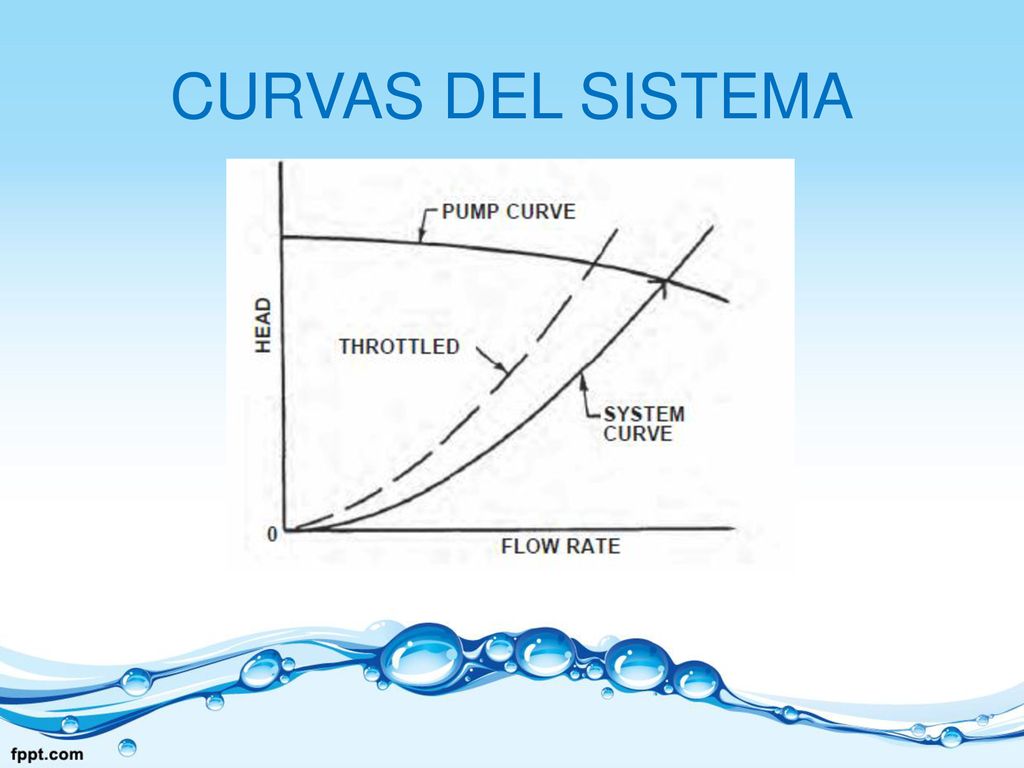

17 CURVAS DEL SISTEMA

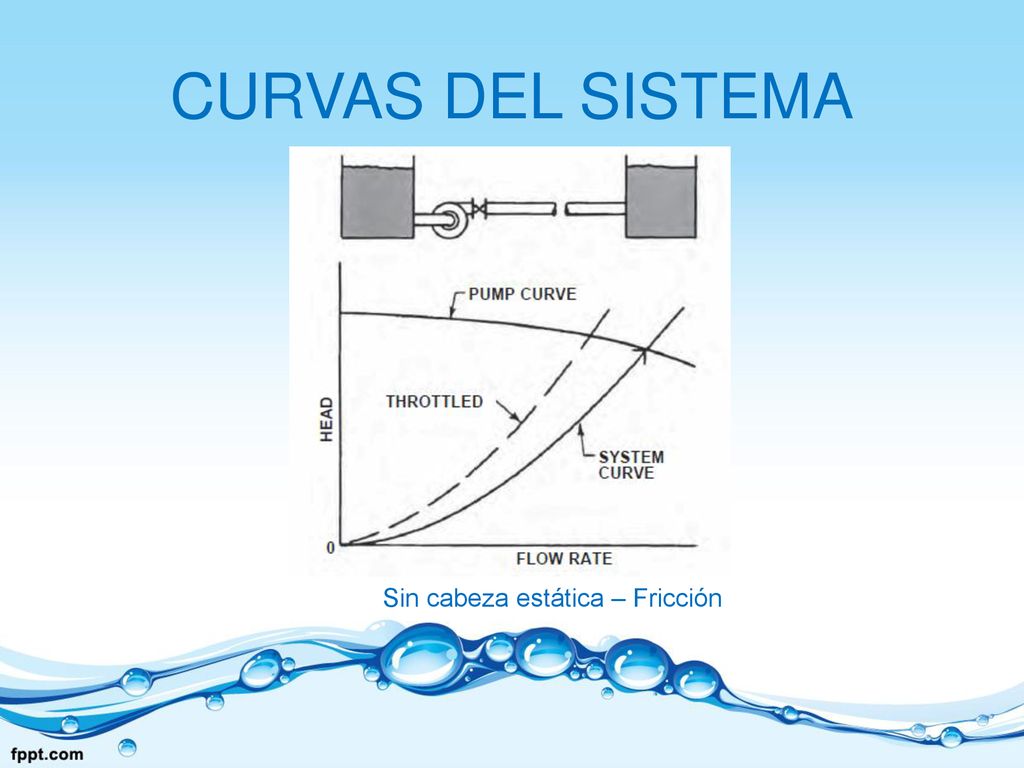

18 Sin cabeza estática – Fricción
CURVAS DEL SISTEMA Sin cabeza estática – Fricción

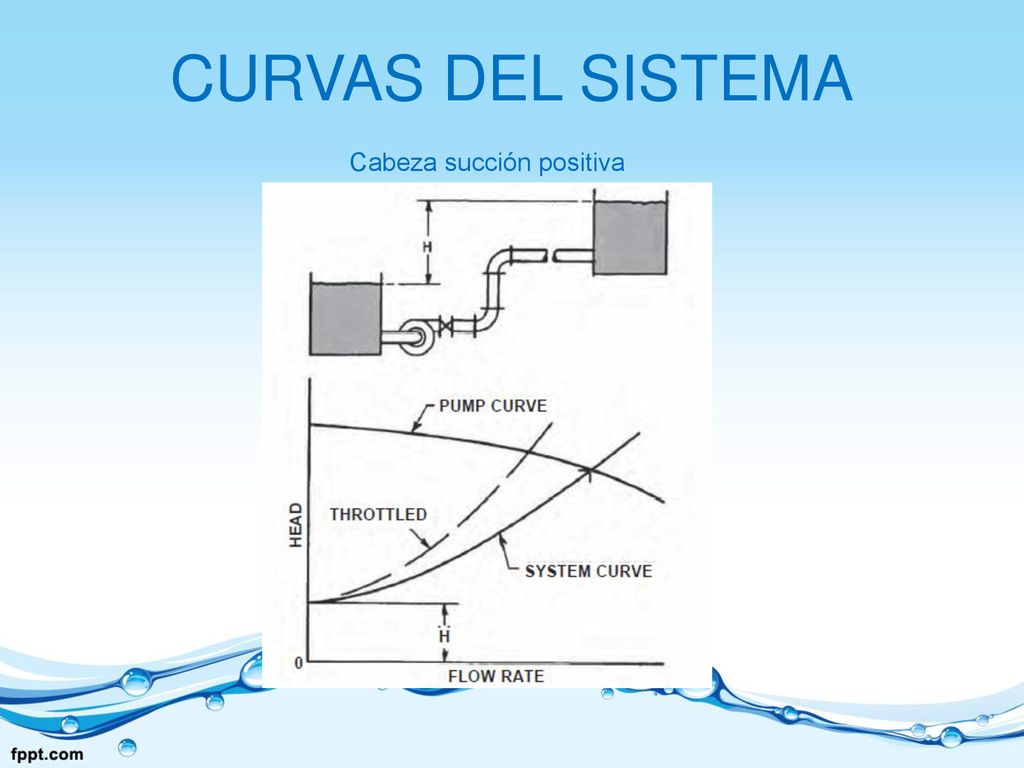

19 Cabeza succión positiva
CURVAS DEL SISTEMA Cabeza succión positiva

20 Cabeza negativa (Gravedad)
CURVAS DEL SISTEMA Cabeza negativa (Gravedad)

21 Poca Cabeza de Fricción

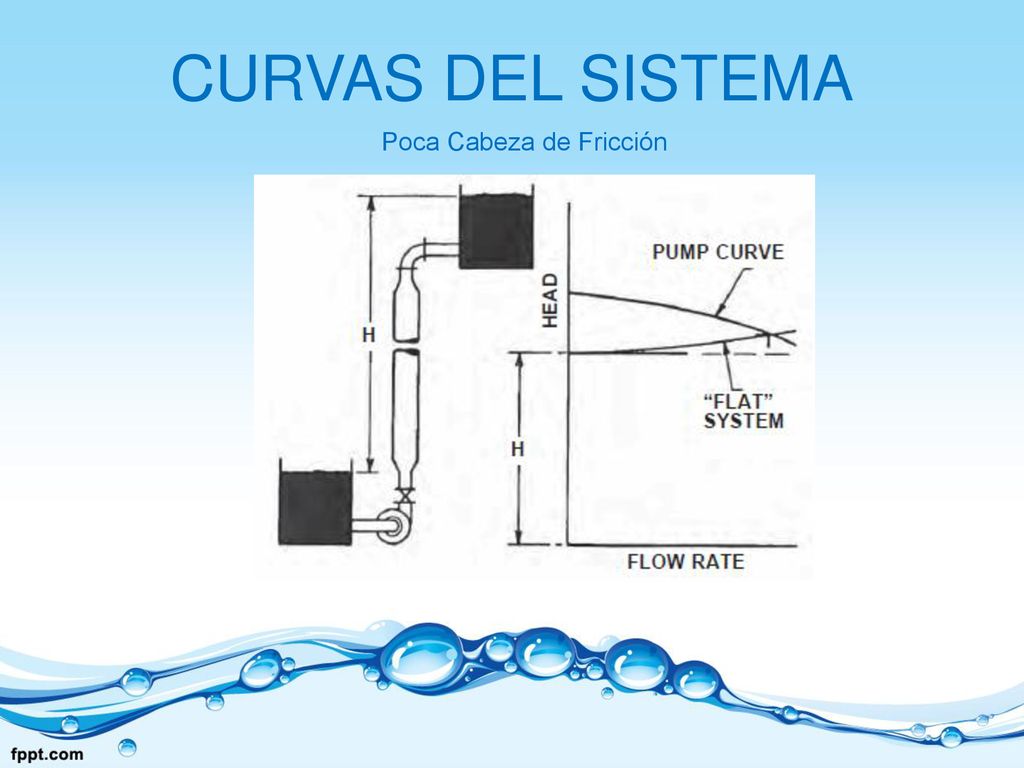

CURVAS DEL SISTEMA Poca Cabeza de Fricción

22

23

24

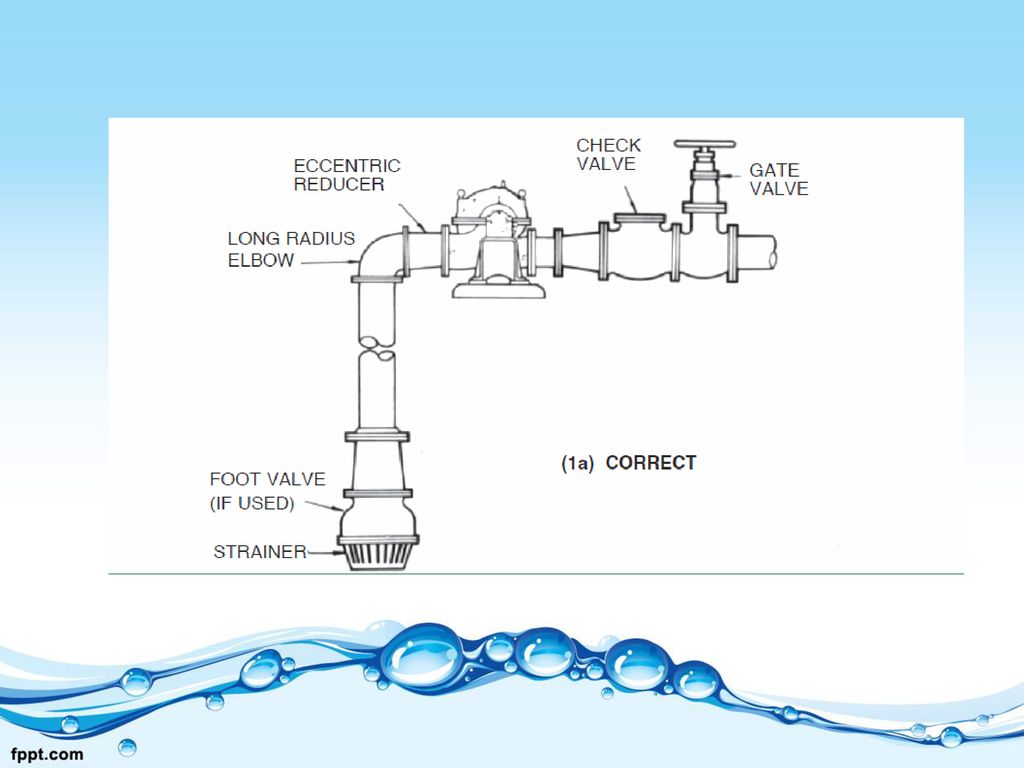

25

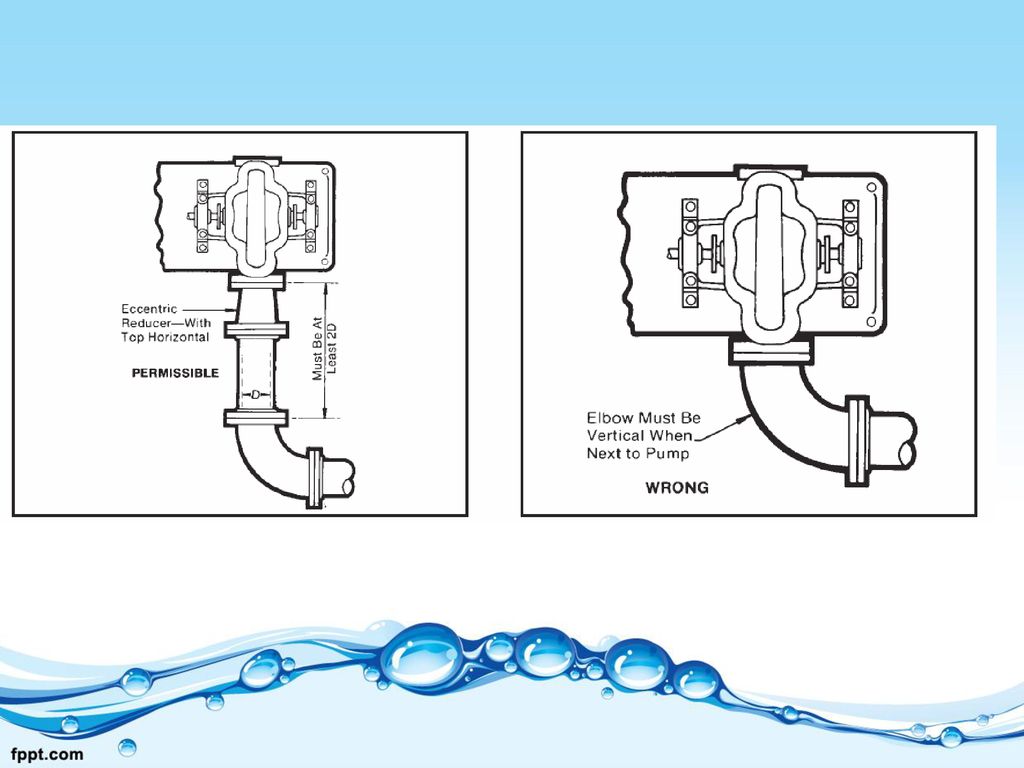

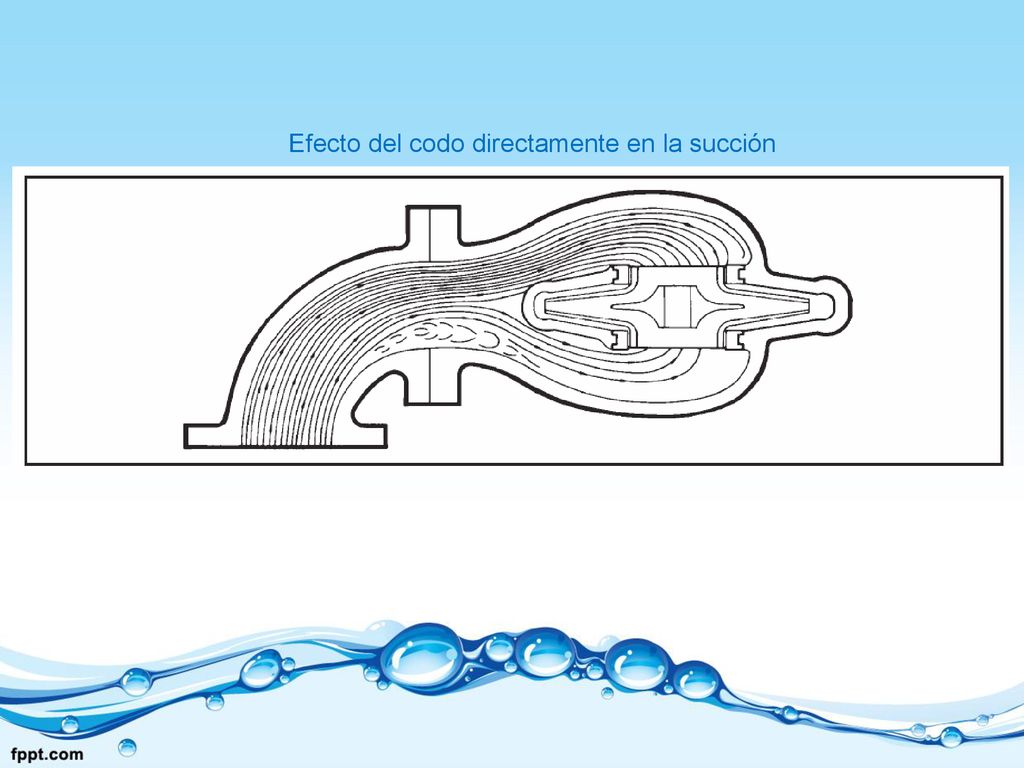

26 Efecto del codo directamente en la succión

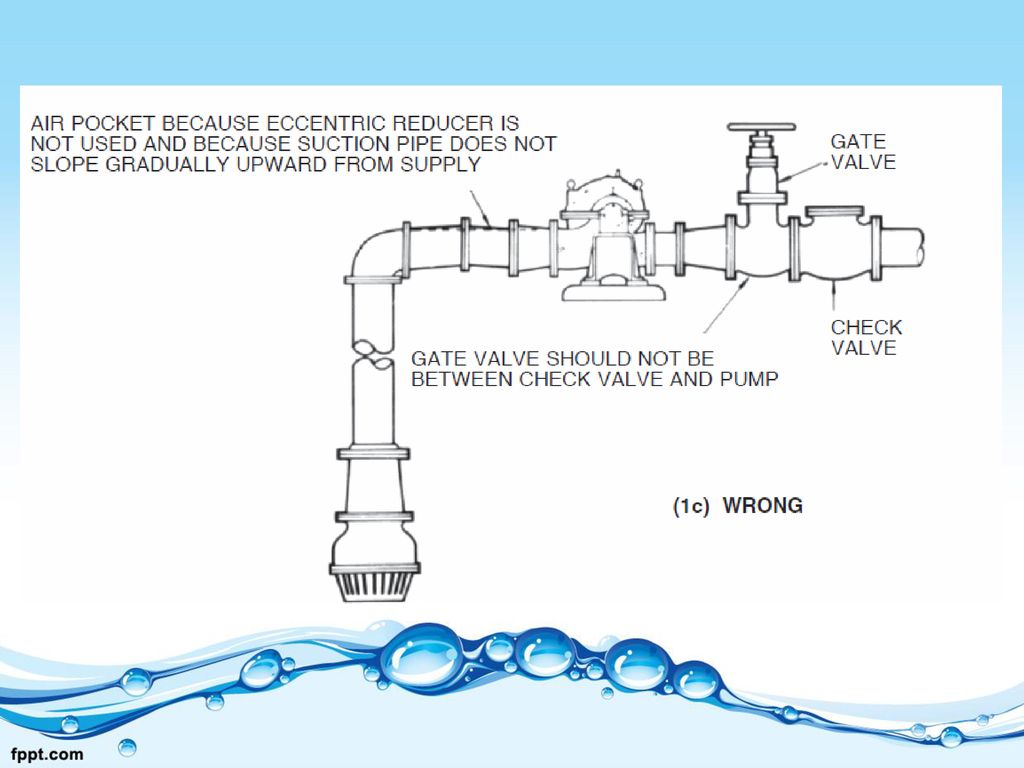

27

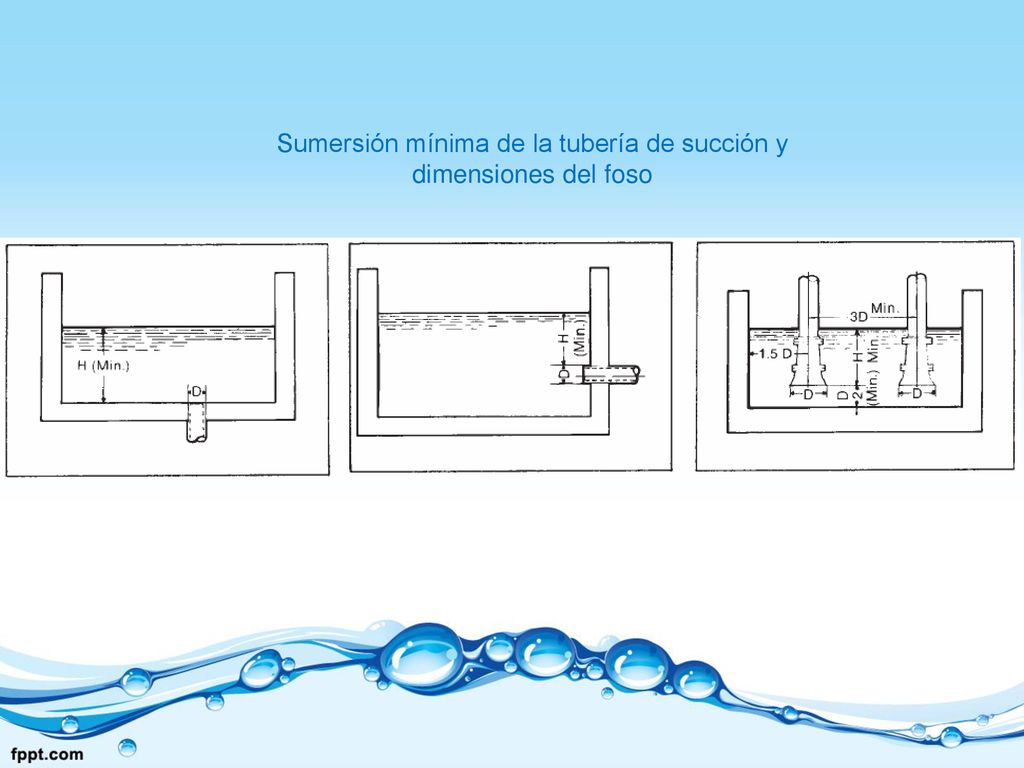

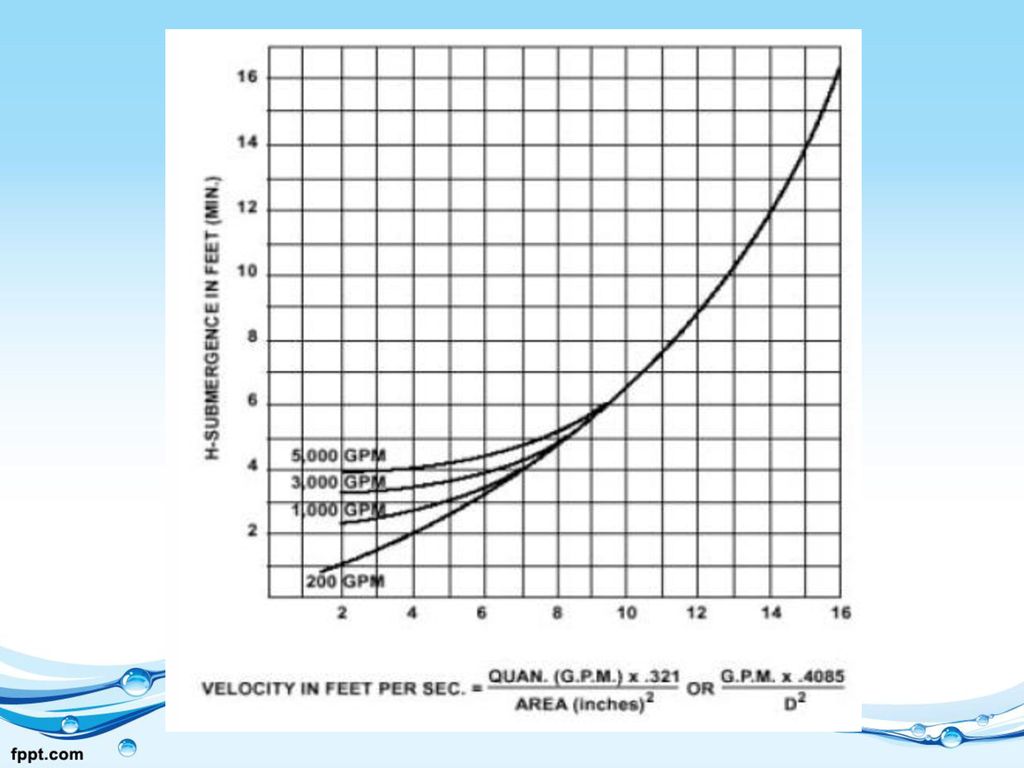

28 Sumersión mínima de la tubería de succión y dimensiones del foso

29

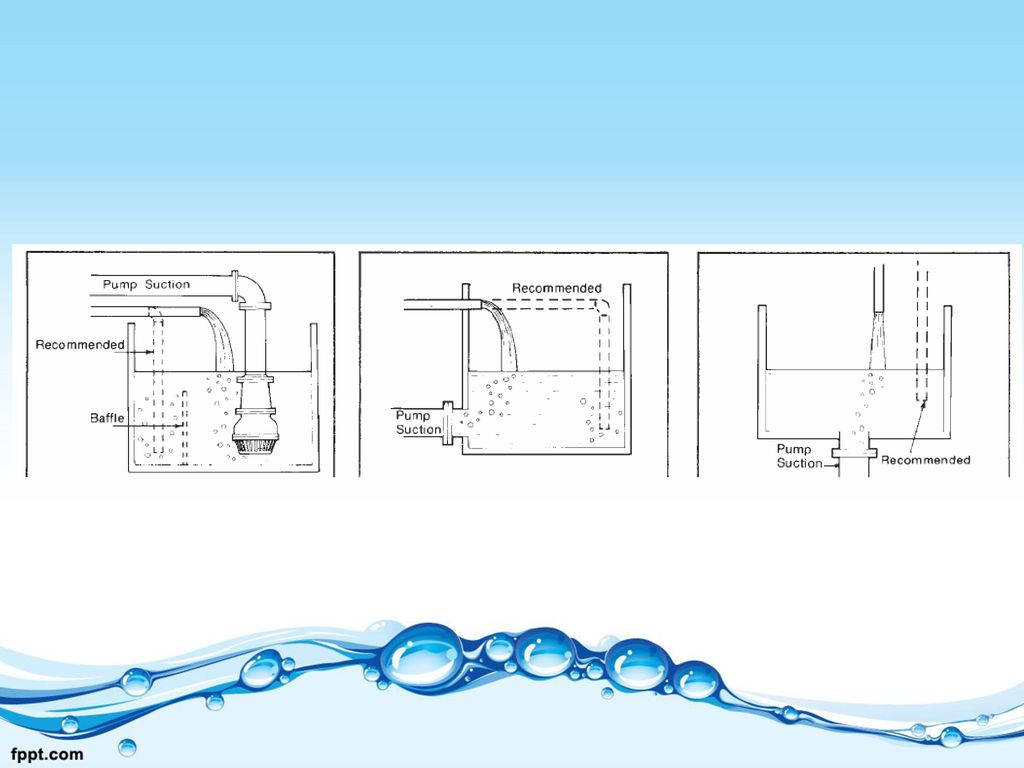

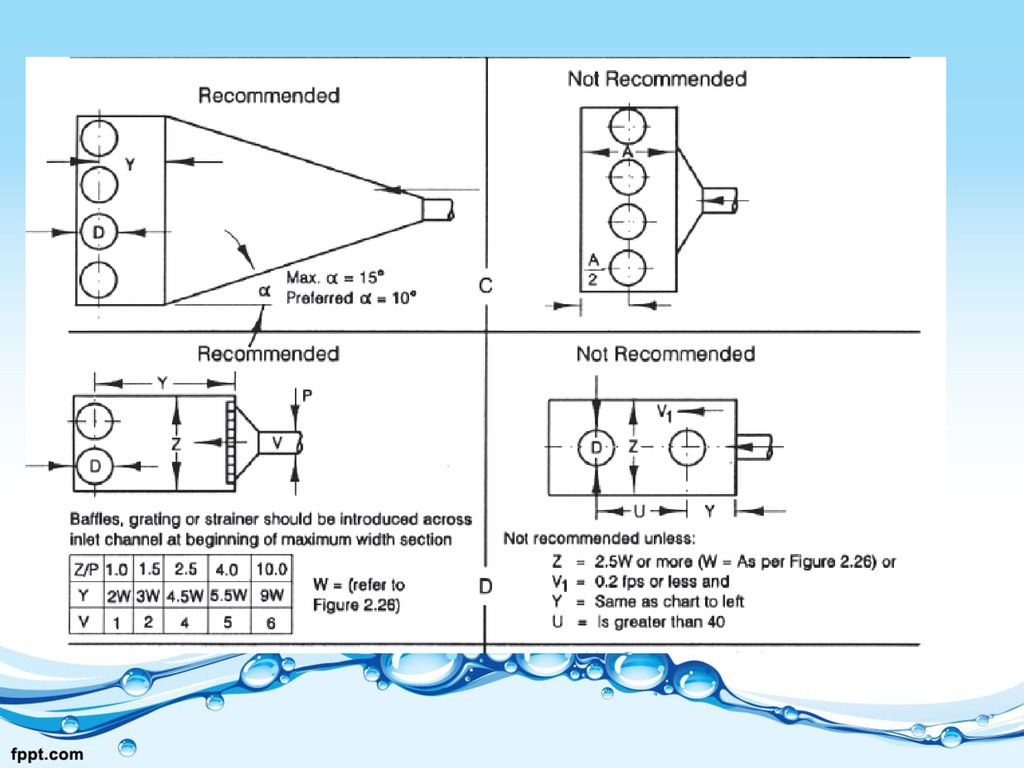

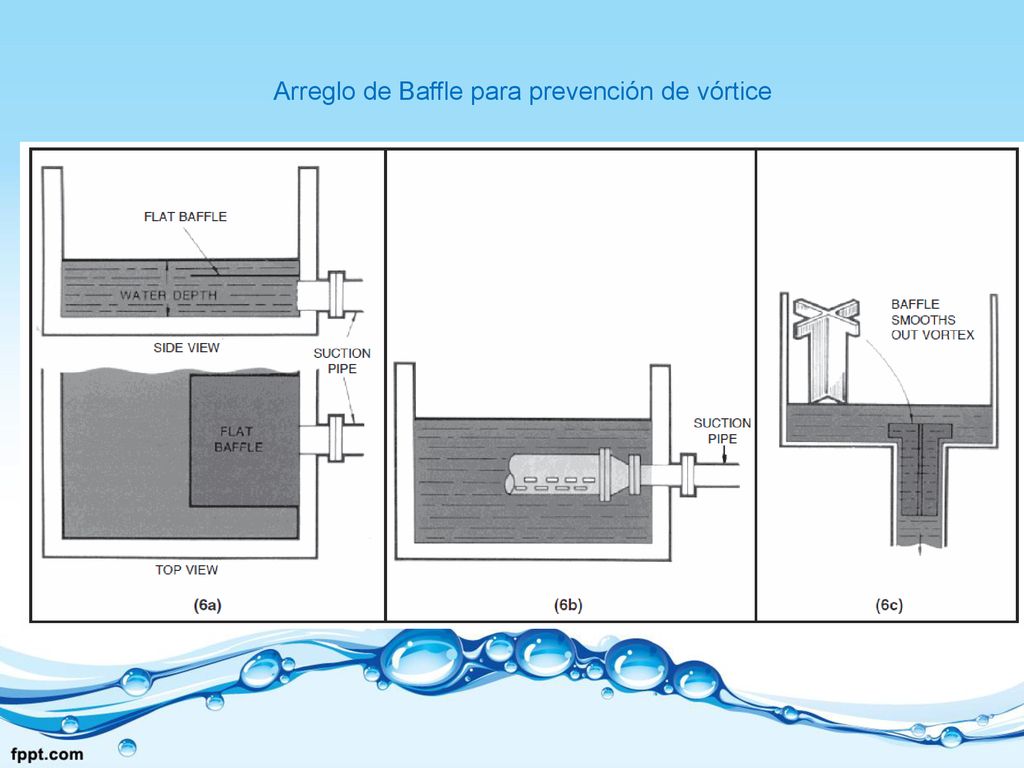

30 Arreglo de Baffle para prevención de vórtice

31

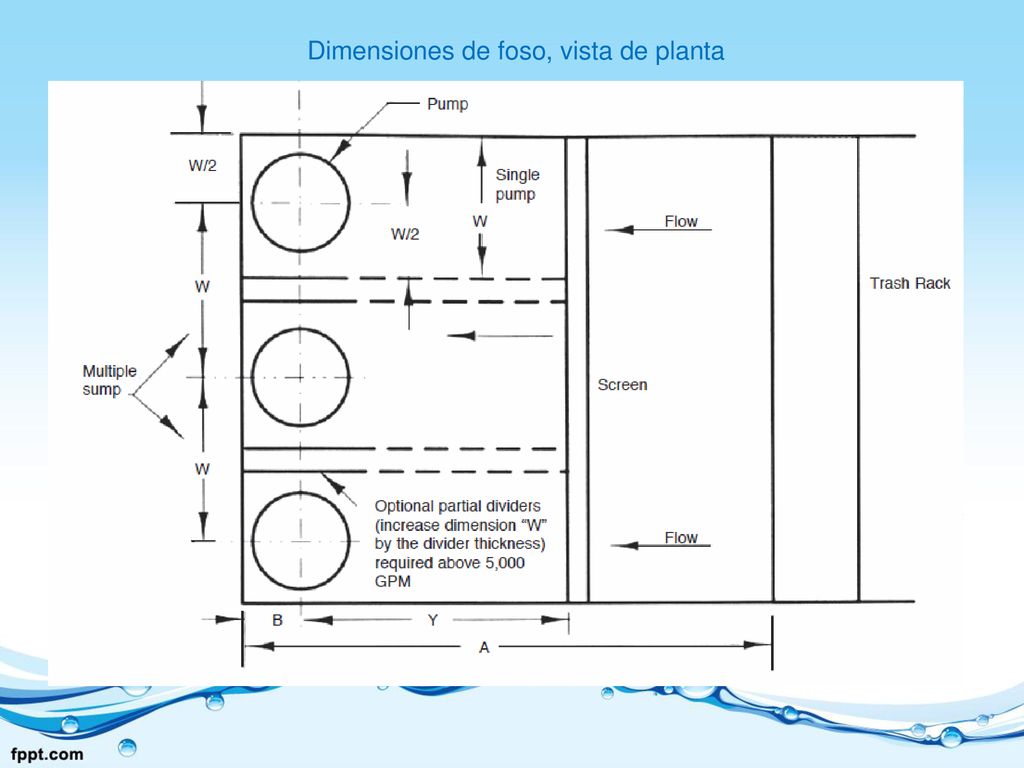

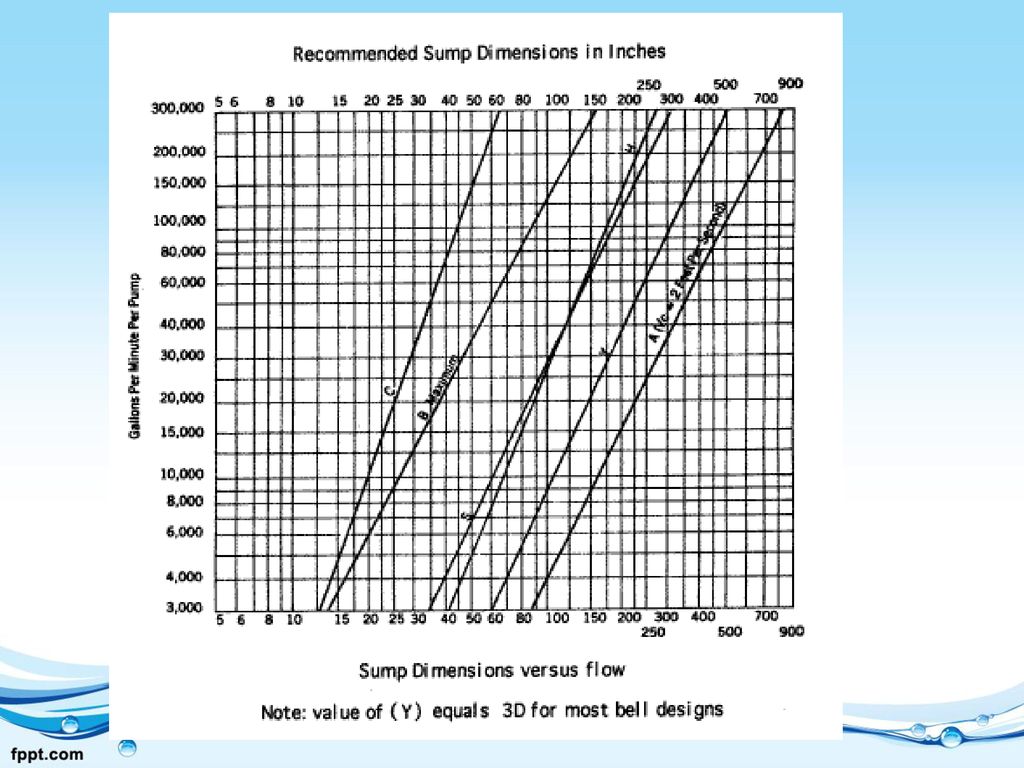

32 Dimensiones de foso, vista de planta

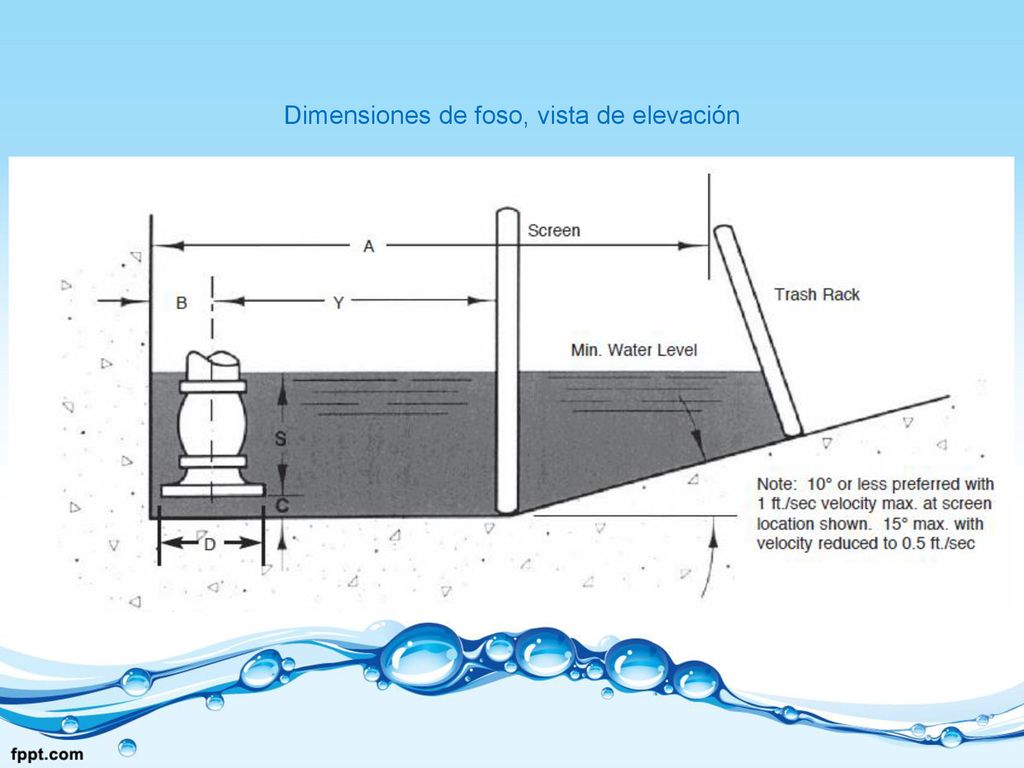

33 Dimensiones de foso, vista de elevación

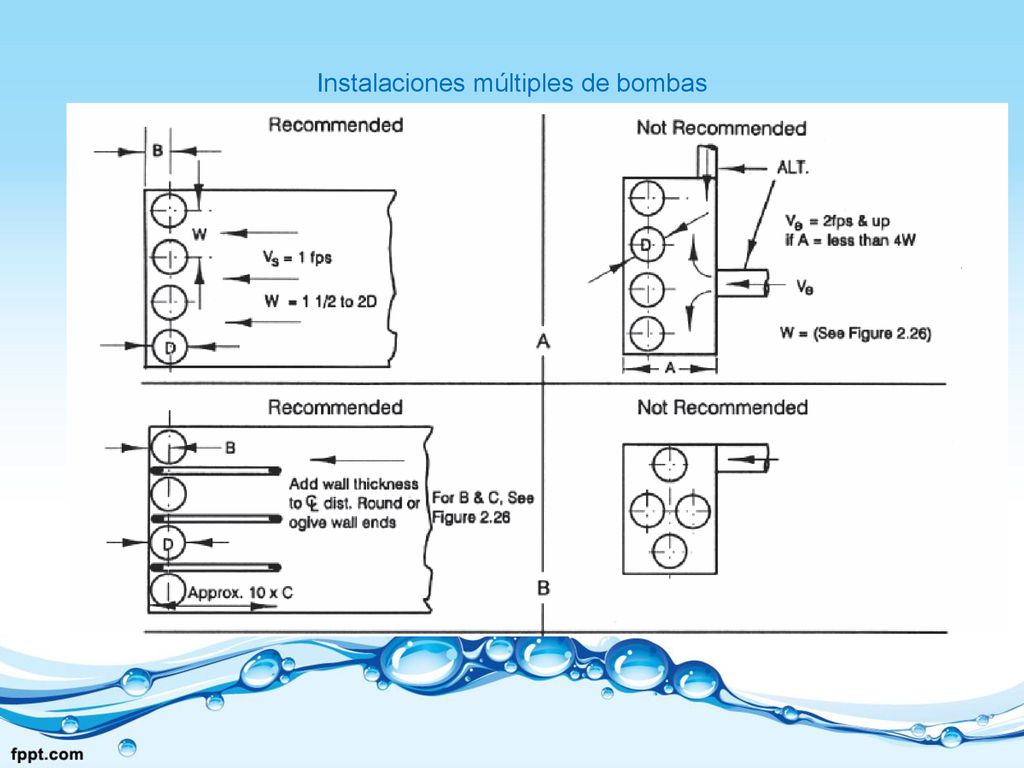

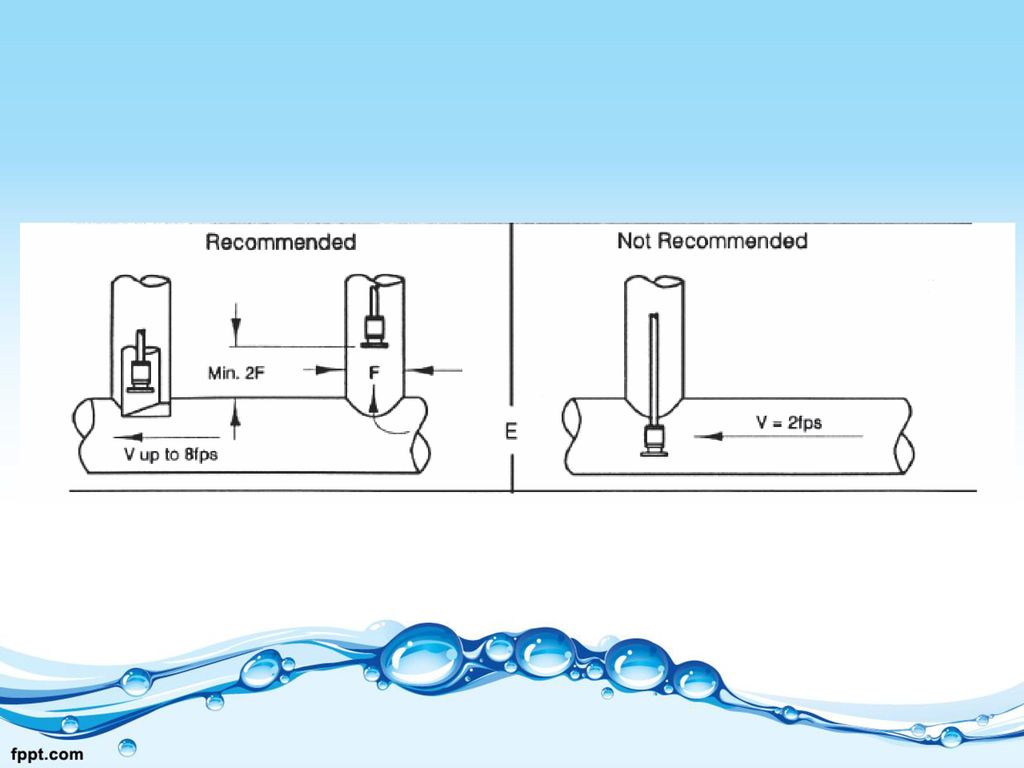

34 Instalaciones múltiples de bombas

35

36
