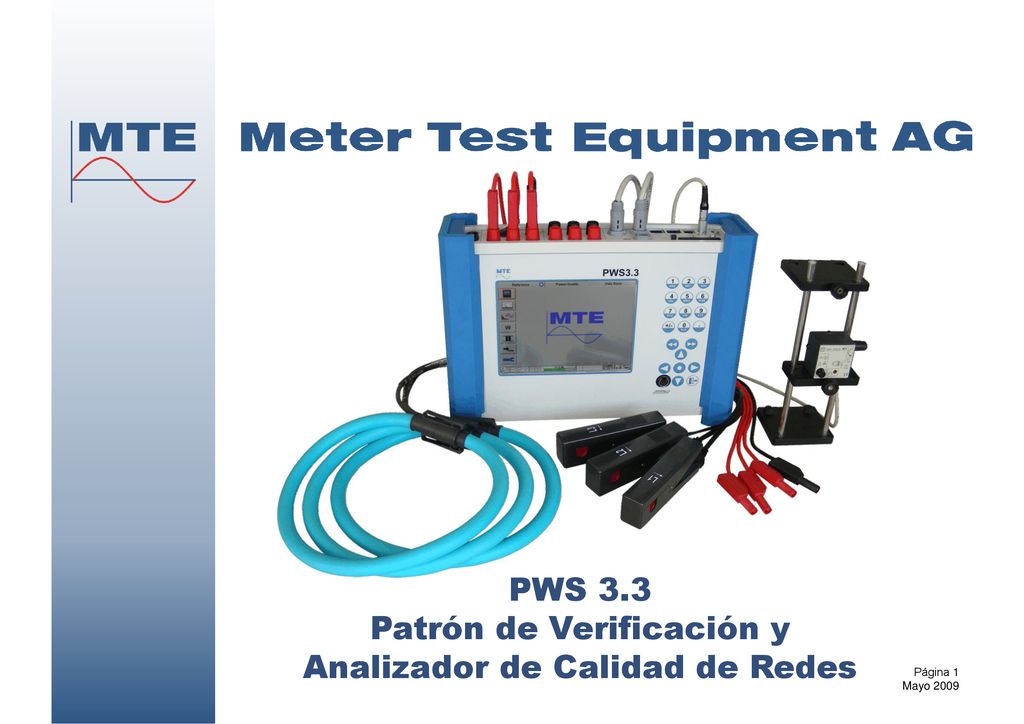

1 Patrón de Verificación y Analizador de Calidad de Redes
PWS 3.3 Patrón de Verificación y Analizador de Calidad de Redes

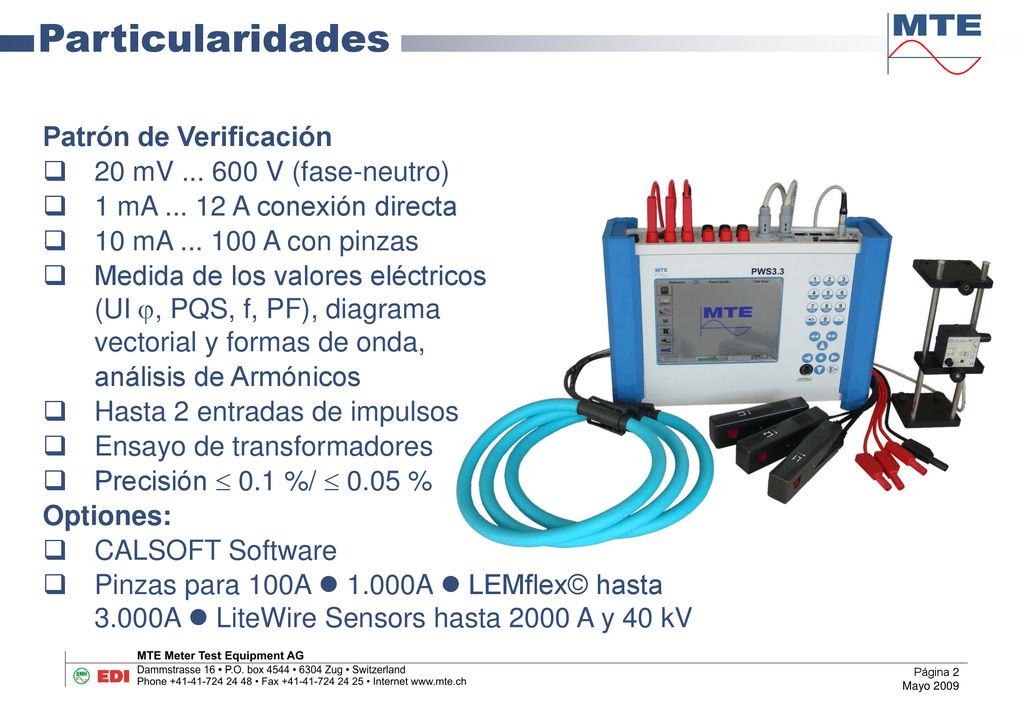

2 Particularidades Patrón de Verificación 20 mV ... 600 V (fase-neutro)
1 mA A conexión directa 10 mA A con pinzas Medida de los valores eléctricos (UI, PQS, f, PF), diagrama vectorial y formas de onda, análisis de Armónicos Hasta 2 entradas de impulsos Ensayo de transformadores Precisión  0.1 %/  0.05 % Optiones: CALSOFT Software Pinzas para 100A  1.000A  LEMflex© hasta 3.000A  LiteWire Sensors hasta 2000 A y 40 kV

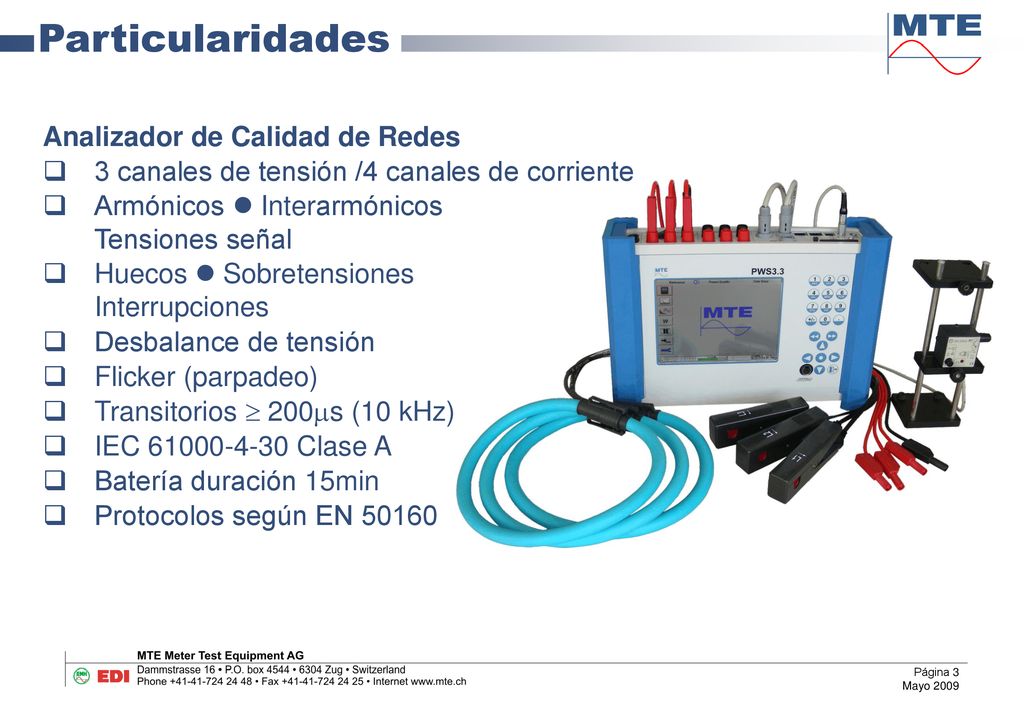

3 Particularidades Analizador de Calidad de Redes
3 canales de tensión /4 canales de corriente Armónicos  Interarmónicos Tensiones señal Huecos  Sobretensiones Interrupciones Desbalance de tensión Flicker (parpadeo) Transitorios  200s (10 kHz) IEC Clase A Batería duración 15min Protocolos según EN 50160

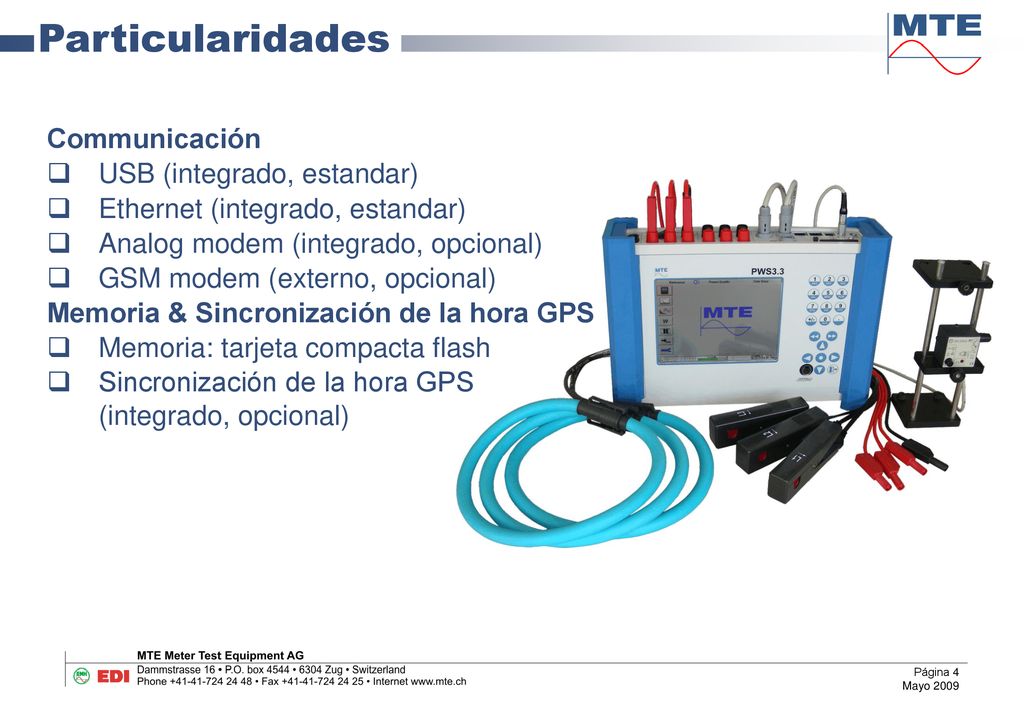

4 Particularidades Communicación USB (integrado, estandar)
Ethernet (integrado, estandar) Analog modem (integrado, opcional) GSM modem (externo, opcional) Memoria & Sincronización de la hora GPS Memoria: tarjeta compacta flash Sincronización de la hora GPS (integrado, opcional)

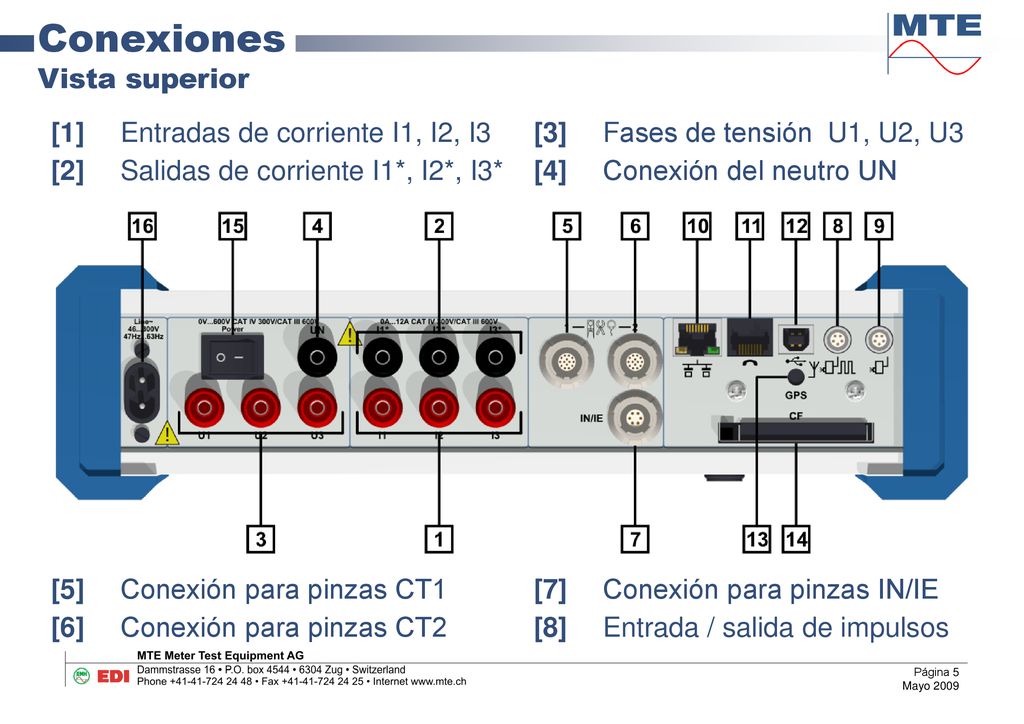

5 Conexiones Vista superior
[1] Entradas de corriente I1, I2, I3 [3] Fases de tensión U1, U2, U3 [2] Salidas de corriente I1*, I2*, I3* [4] Conexión del neutro UN [5] Conexión para pinzas CT1 [7] Conexión para pinzas IN/IE [6] Conexión para pinzas CT2 [8] Entrada / salida de impulsos

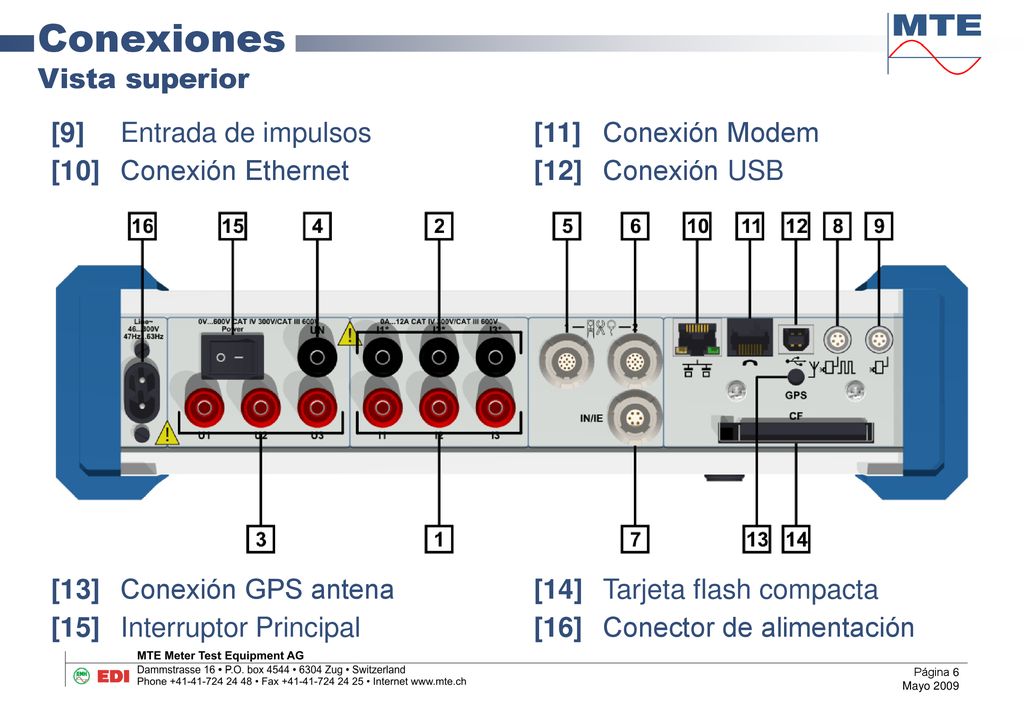

6 Conexiones Vista superior
[9] Entrada de impulsos [11] Conexión Modem [10] Conexión Ethernet [12] Conexión USB [13] Conexión GPS antena [14] Tarjeta flash compacta [15] Interruptor Principal [16] Conector de alimentación Conexiones Vista superior

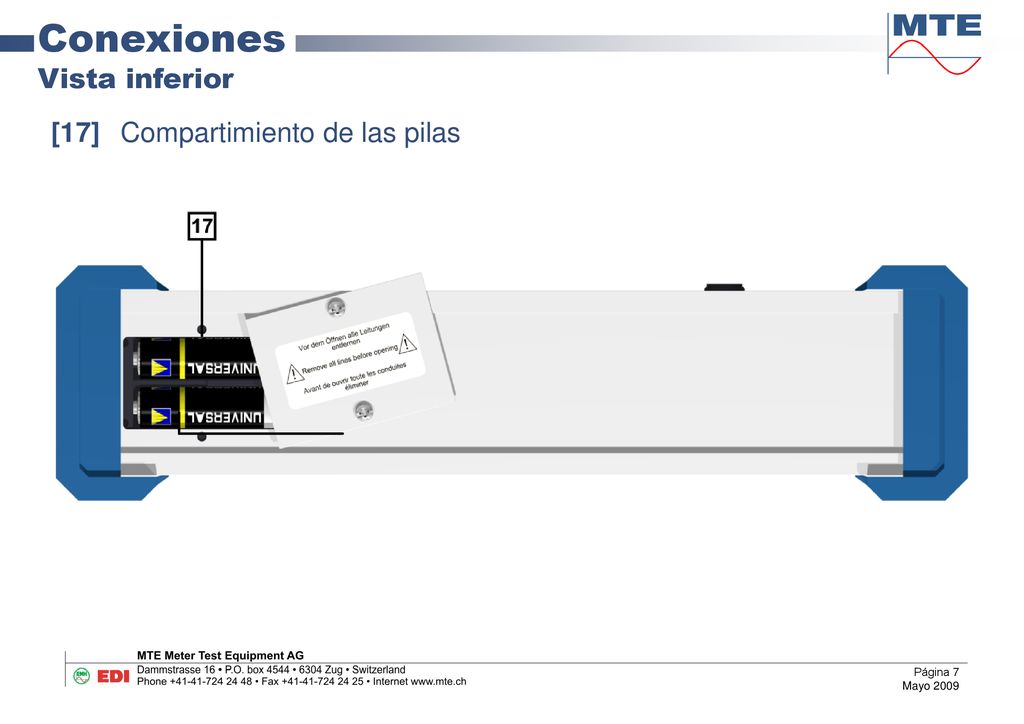

7 Conexiones Vista inferior
[17] Compartimiento de las pilas Conexiones Vista inferior

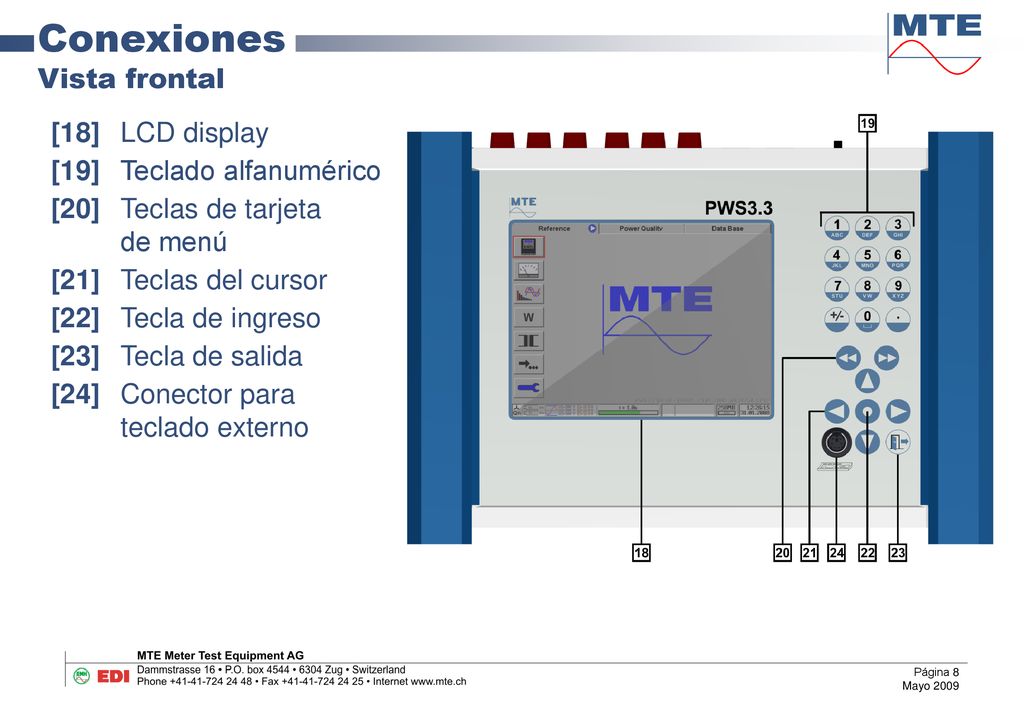

8 Conexiones Vista frontal
[18] LCD display [19] Teclado alfanumérico [20] Teclas de tarjeta de menú [21] Teclas del cursor [22] Tecla de ingreso [23] Tecla de salida [24] Conector para teclado externo Conexiones Vista frontal

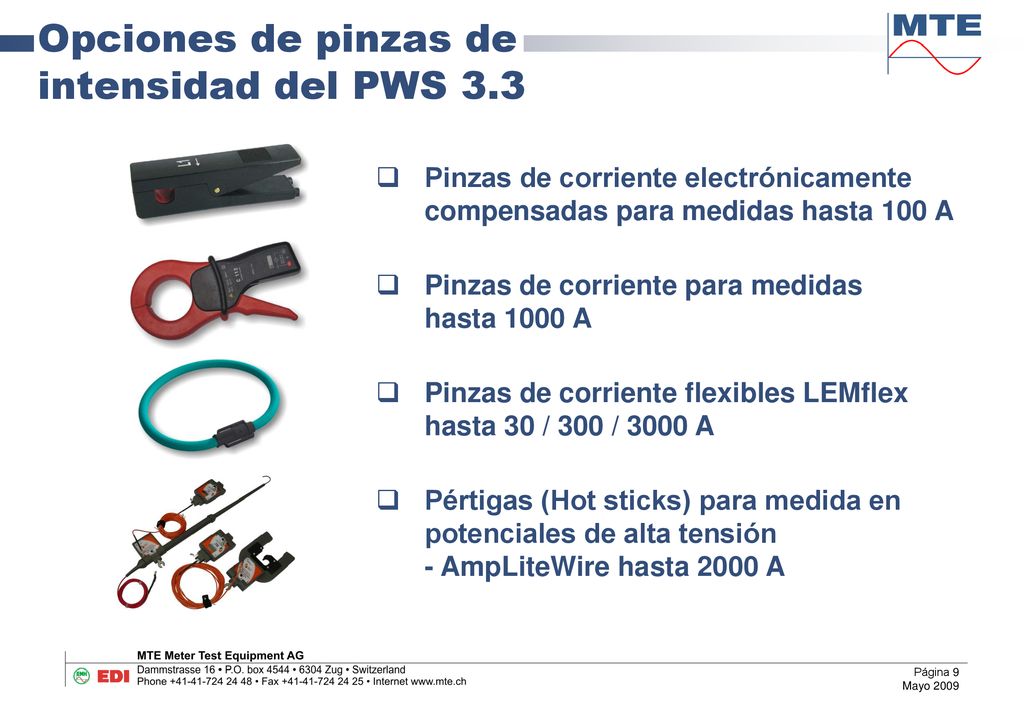

9 Opciones de pinzas de intensidad del PWS 3.3
Pinzas de corriente electrónicamente compensadas para medidas hasta 100 A Pinzas de corriente para medidas hasta 1000 A Pinzas de corriente flexibles LEMflex hasta 30 / 300 / 3000 A Pértigas (Hot sticks) para medida en potenciales de alta tensión - AmpLiteWire hasta 2000 A

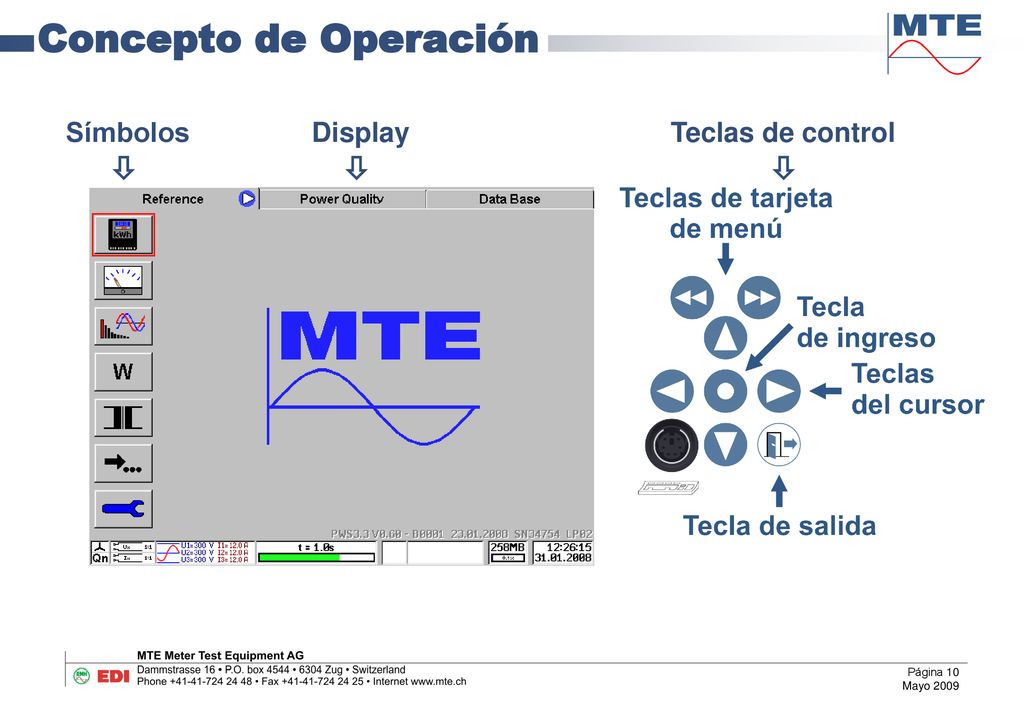

10 Concepto de Operación Símbolos Display Teclas de control   

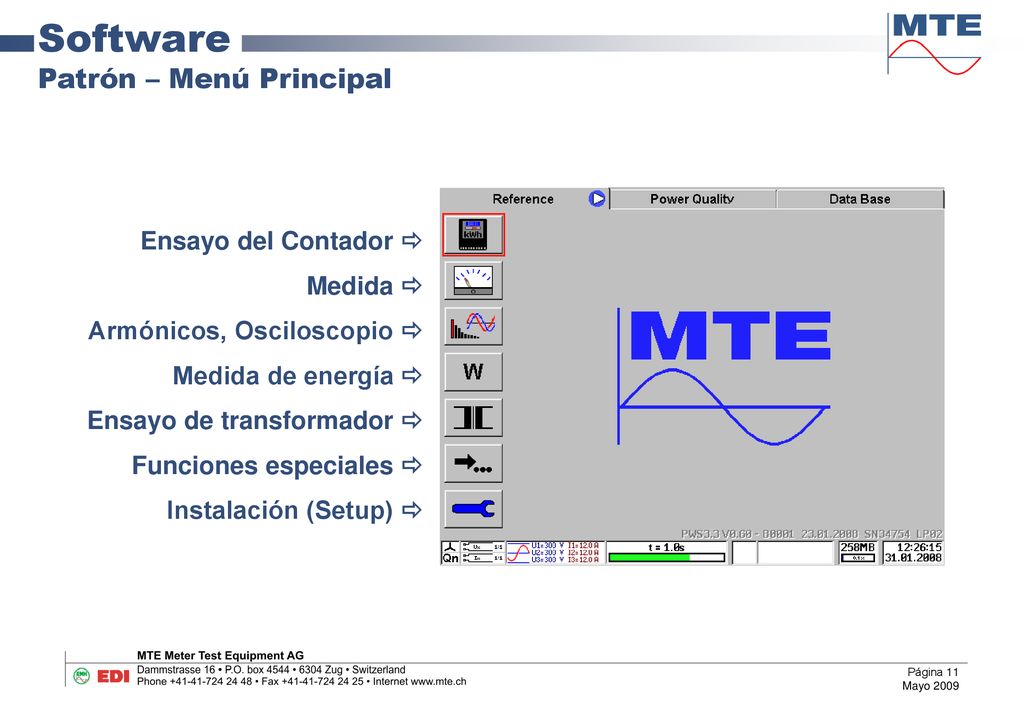

11 Software Patrón – Menú Principal Ensayo del Contador  Medida 
Armónicos, Osciloscopio  Medida de energía  Ensayo de transformador  Funciones especiales  Instalación (Setup) 

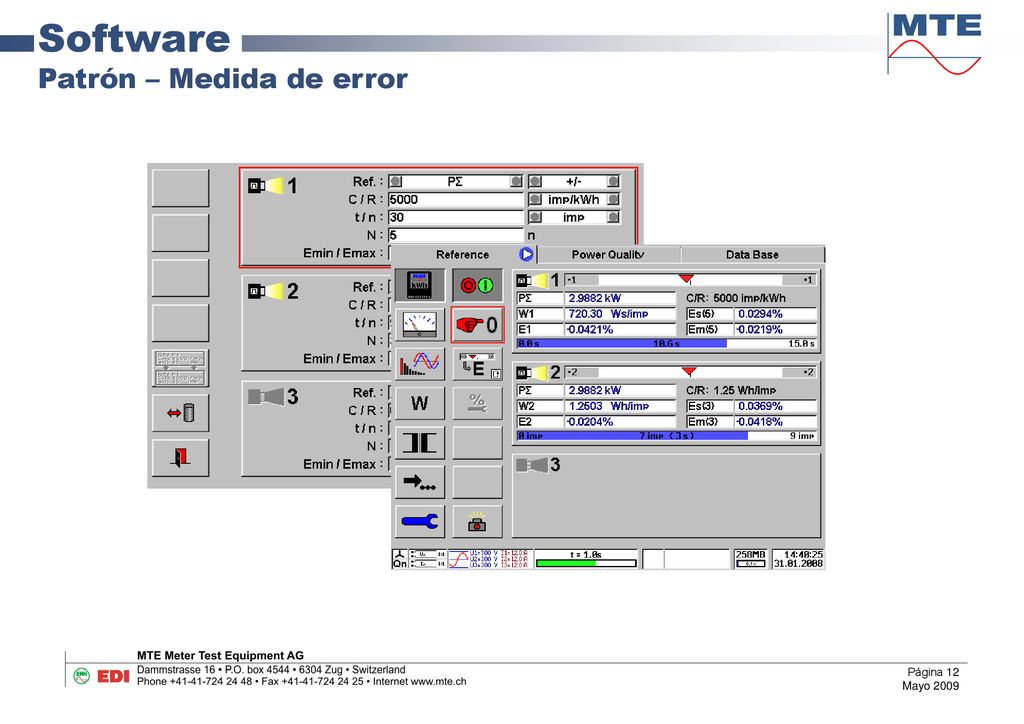

12 Software Patrón – Medida de error

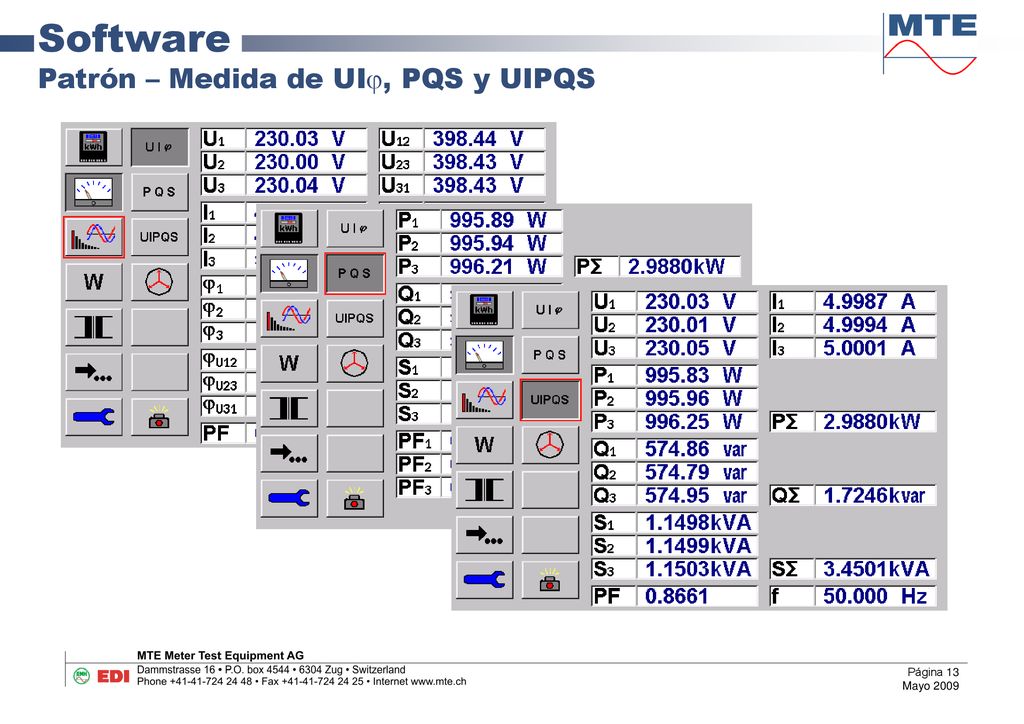

13 Software Patrón – Medida de UI, PQS y UIPQS

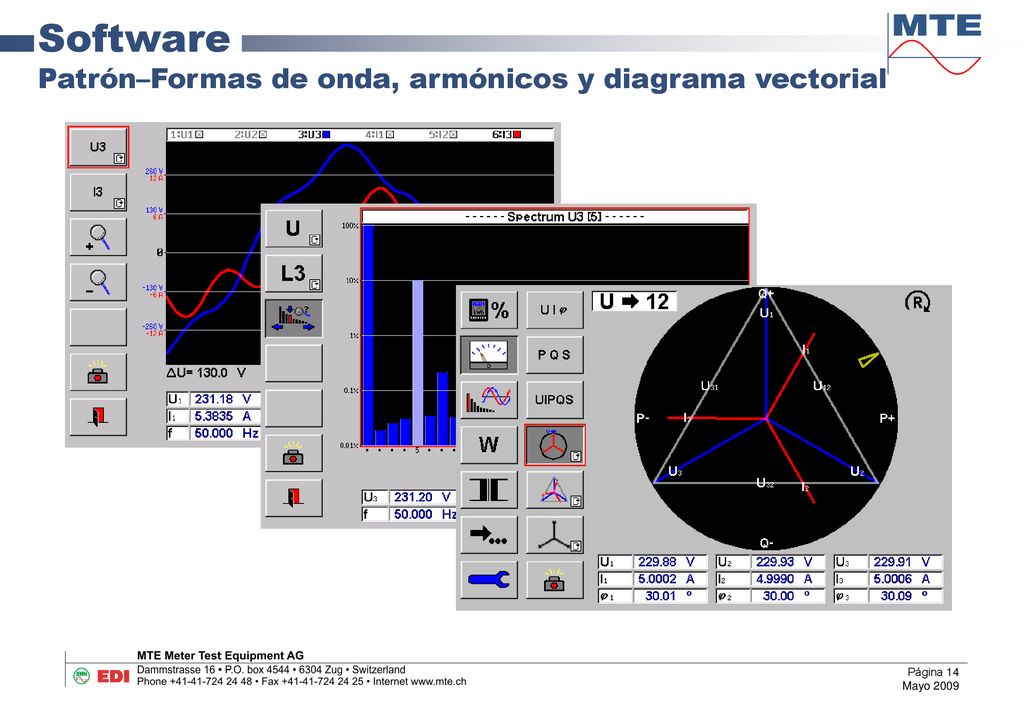

14 Software Patrón–Formas de onda, armónicos y diagrama vectorial

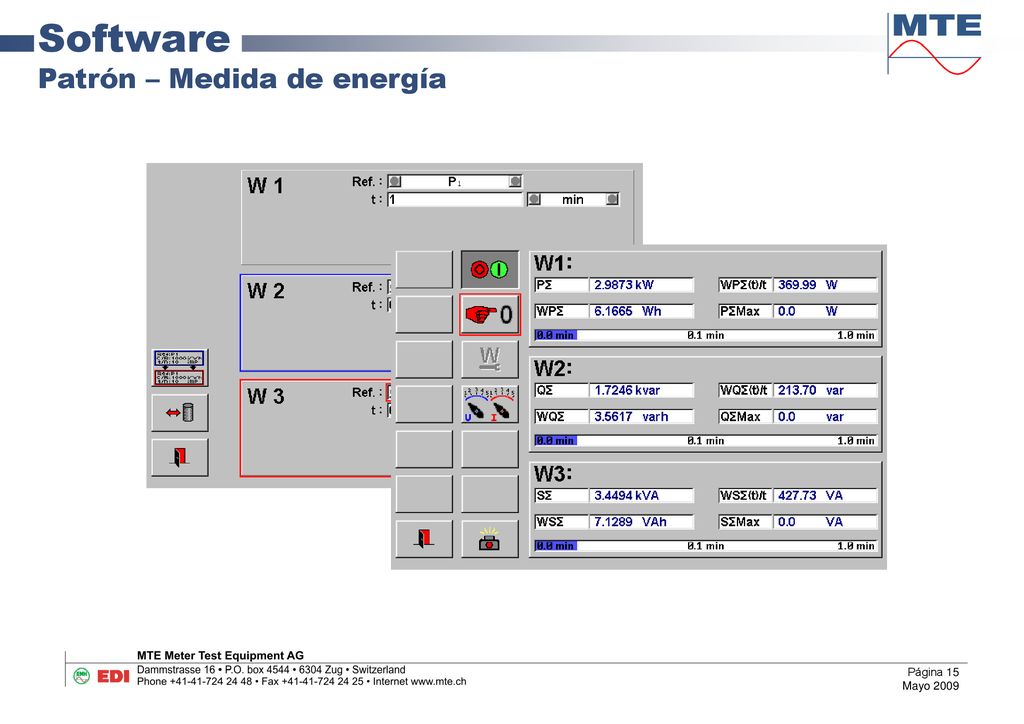

15 Software Patrón – Medida de energía

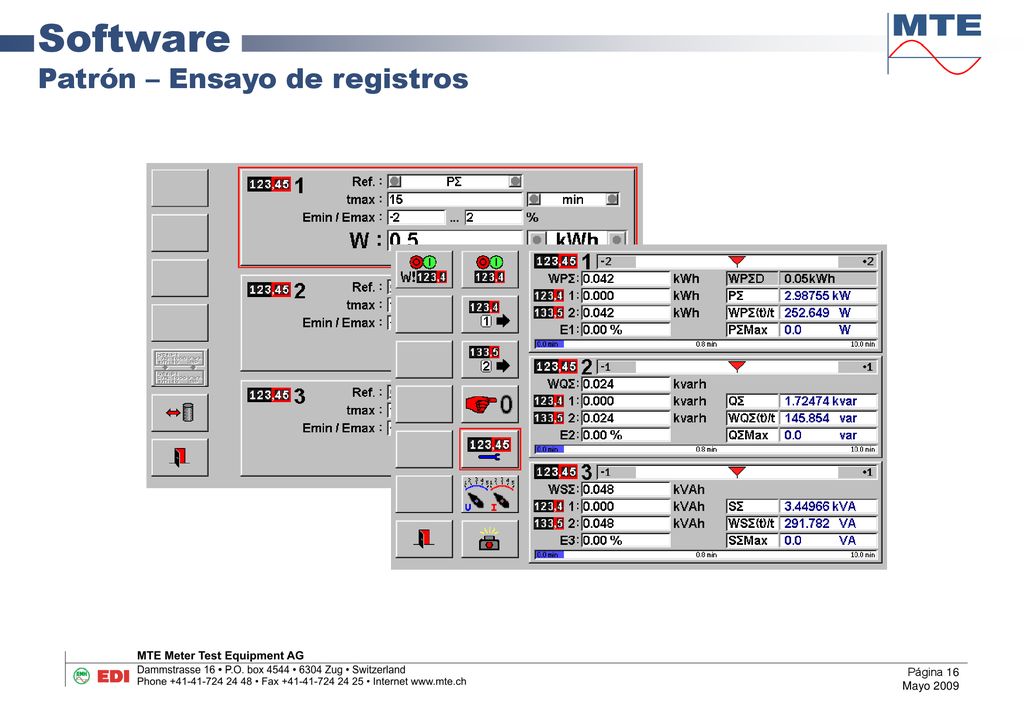

16 Software Patrón – Ensayo de registros

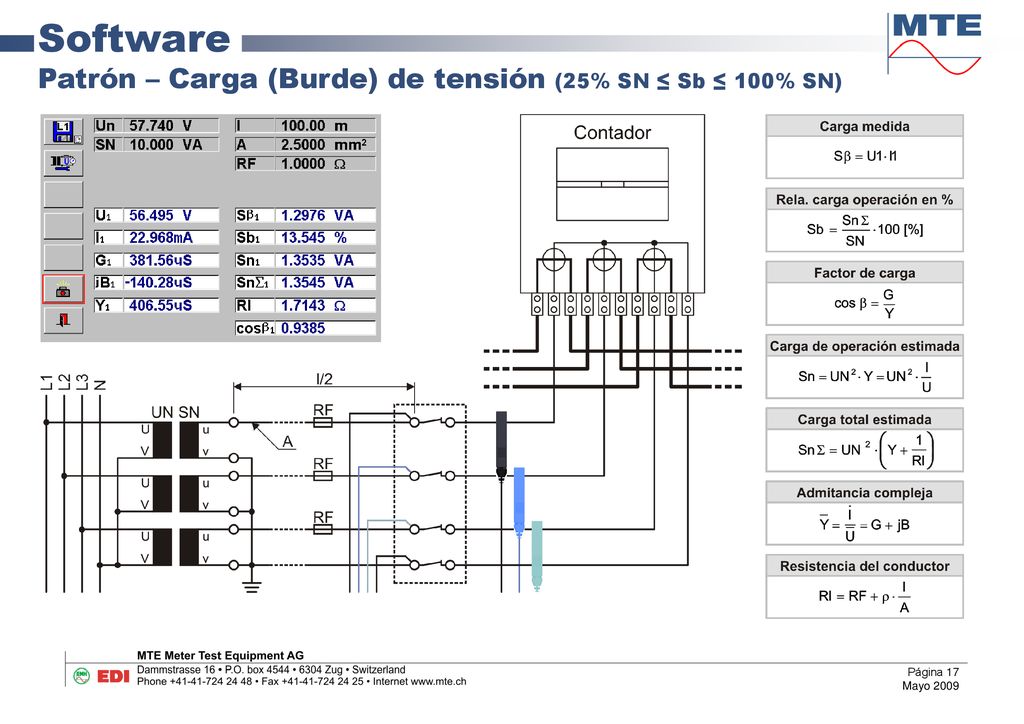

17 Software Patrón – Carga (Burde) de tensión (25% SN ≤ Sb ≤ 100% SN)

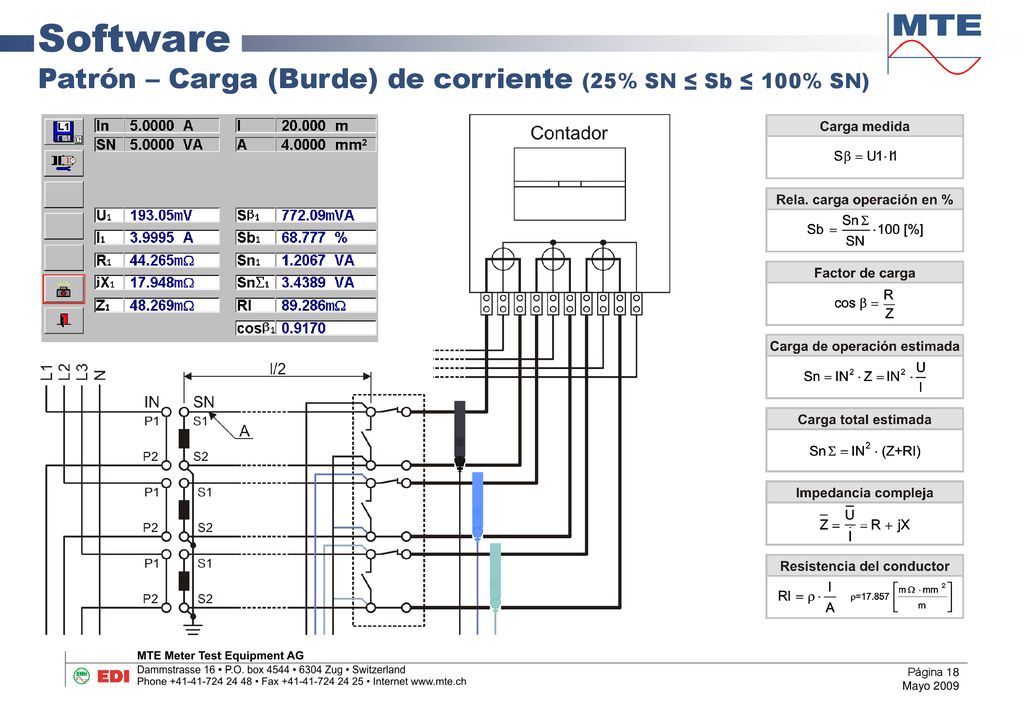

18 Software Patrón – Carga (Burde) de corriente (25% SN ≤ Sb ≤ 100% SN)

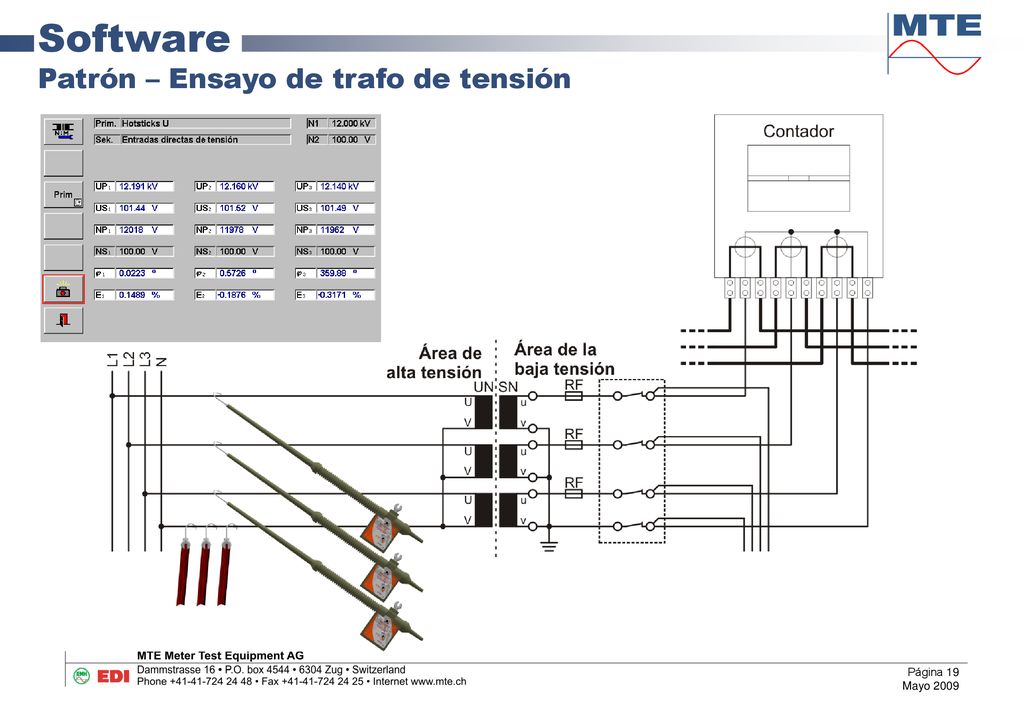

19 Software Patrón – Ensayo de trafo de tensión

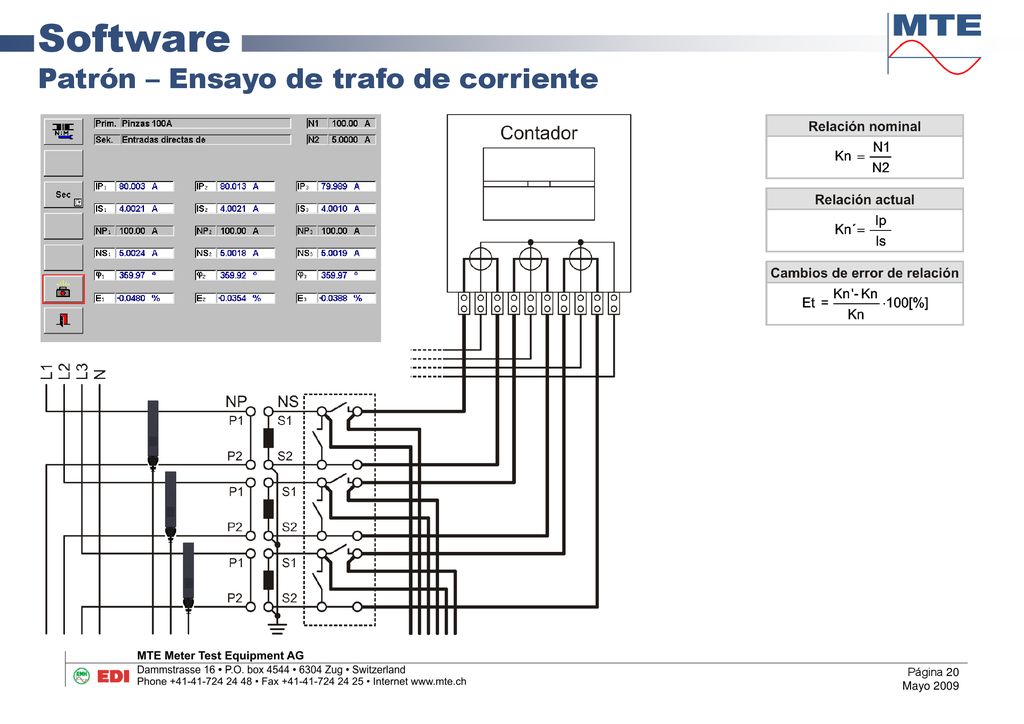

20 Software Patrón – Ensayo de trafo de corriente

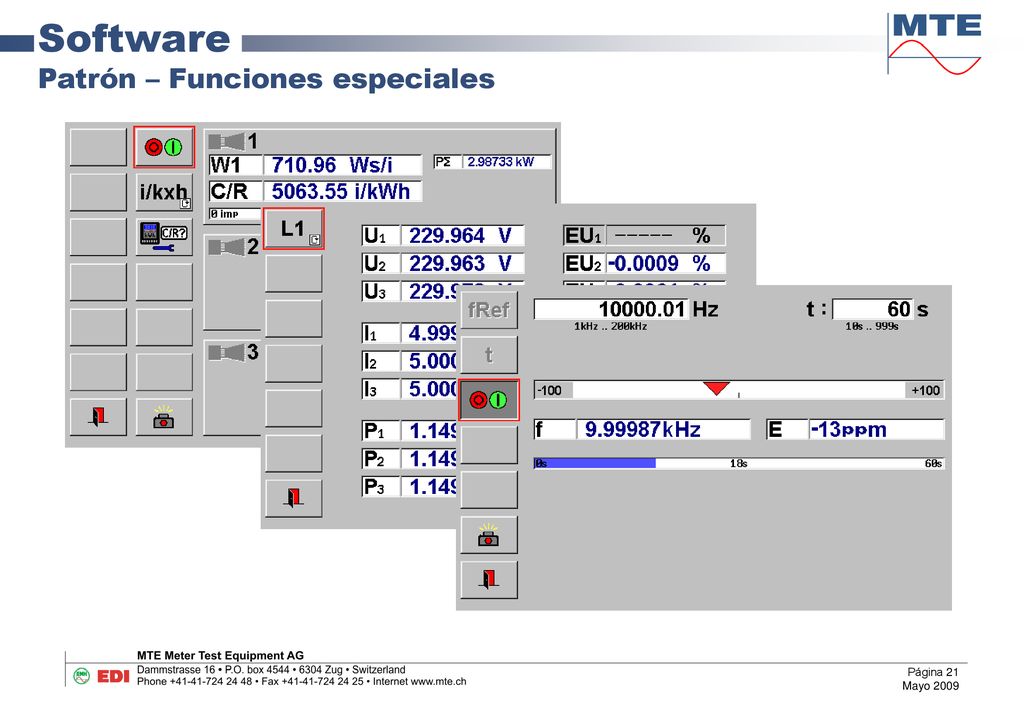

21 Software Patrón – Funciones especiales

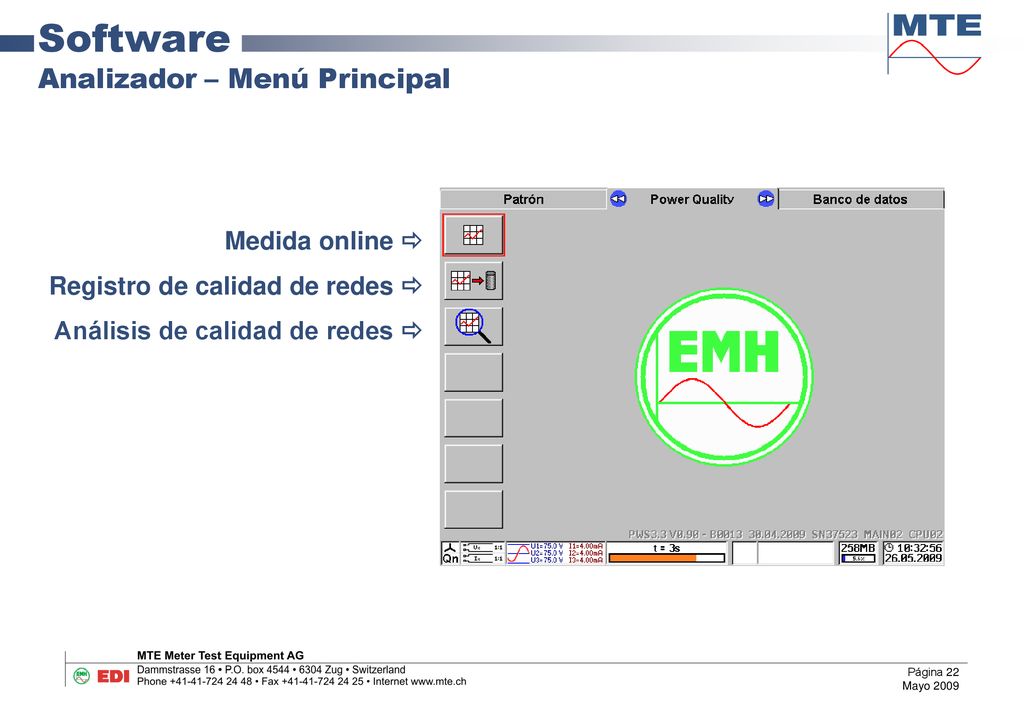

22 Software Analizador – Menú Principal Medida online 
Registro de calidad de redes  Análisis de calidad de redes 

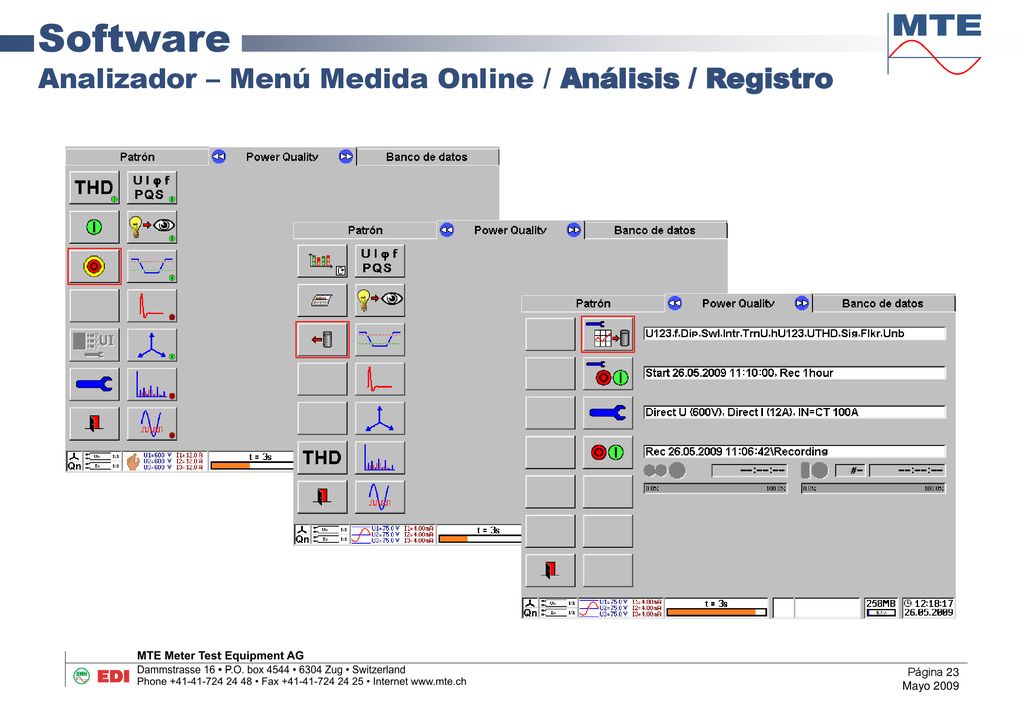

23 Software Analizador – Menú Medida Online / Análisis / Registro

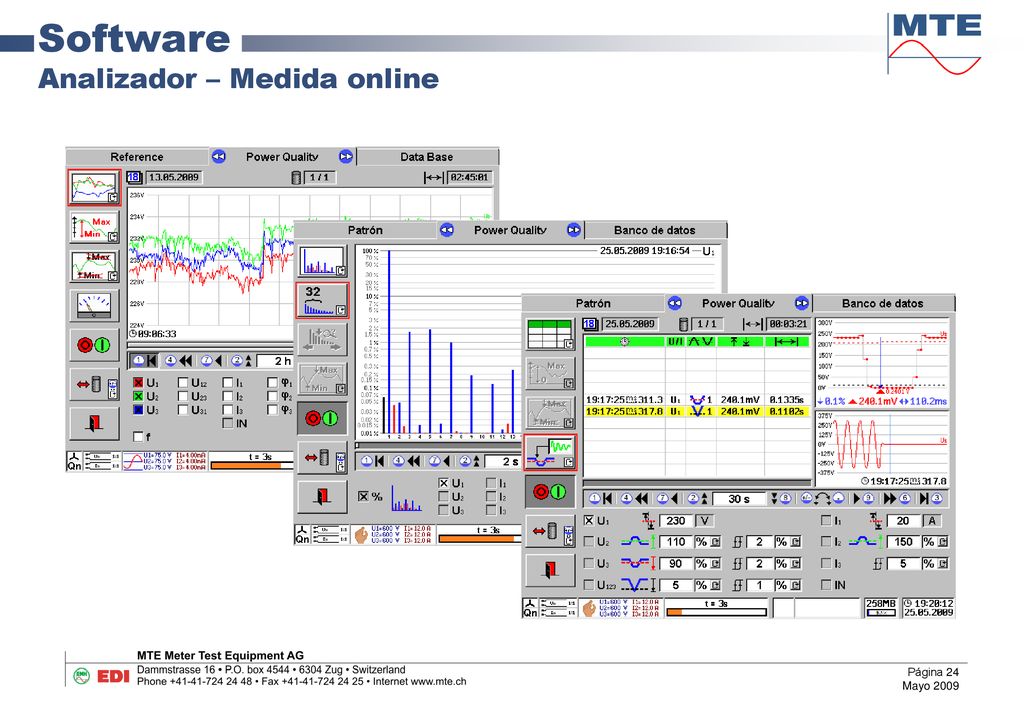

24 Software Analizador – Medida online

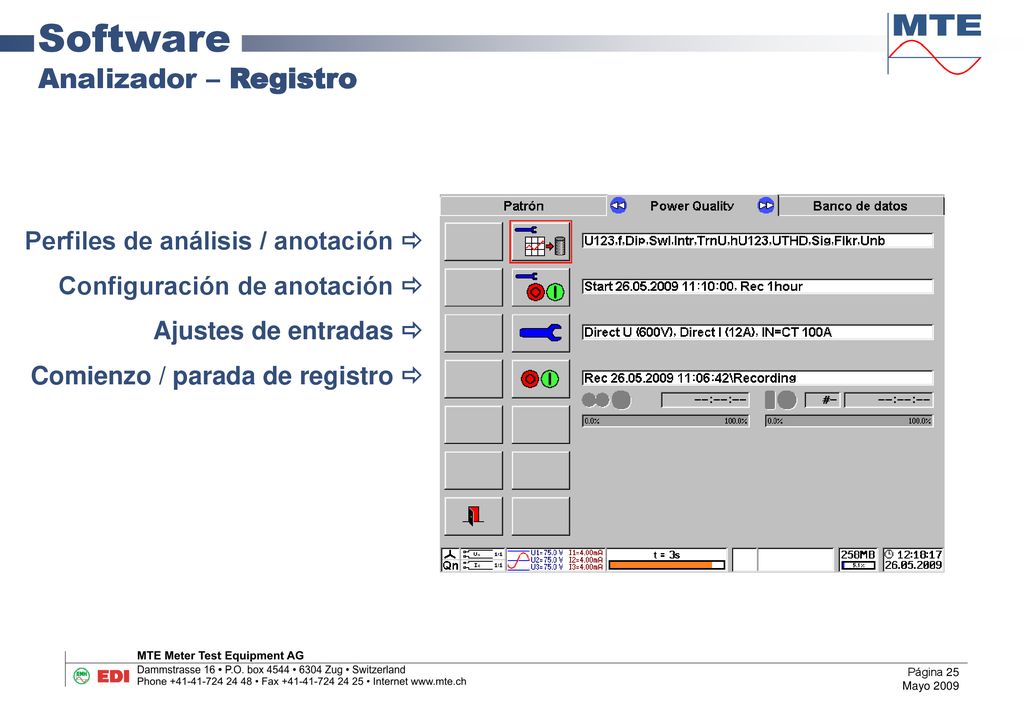

25 Software Analizador – Registro Perfiles de análisis / anotación 
Configuración de anotación  Ajustes de entradas  Comienzo / parada de registro 

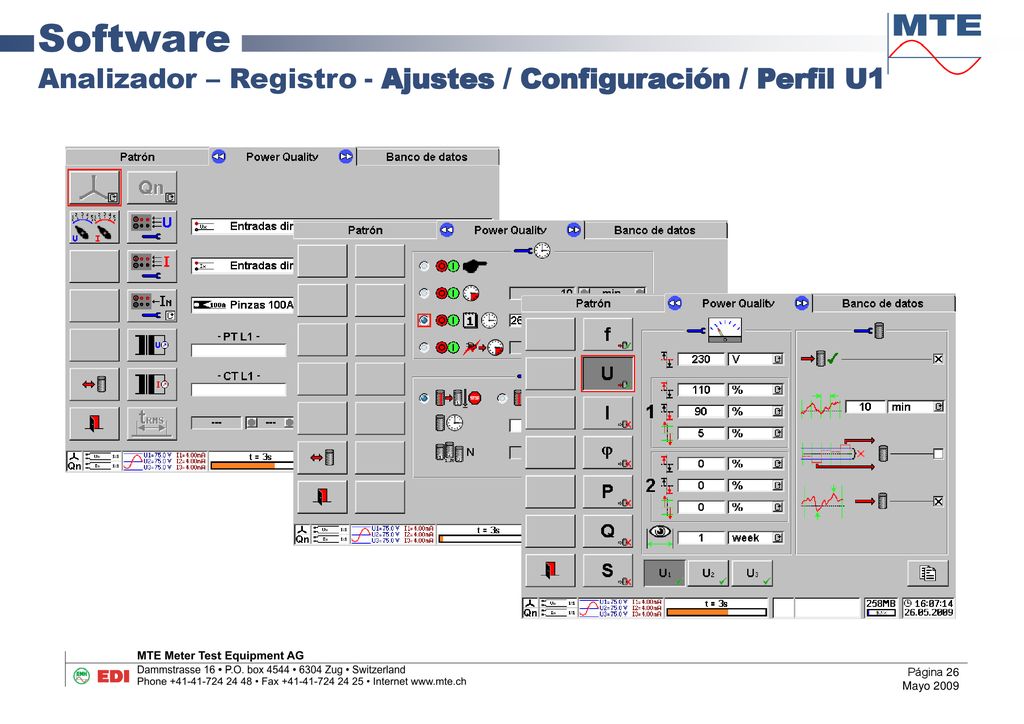

26 Software Analizador – Registro - Ajustes / Configuración / Perfil U1

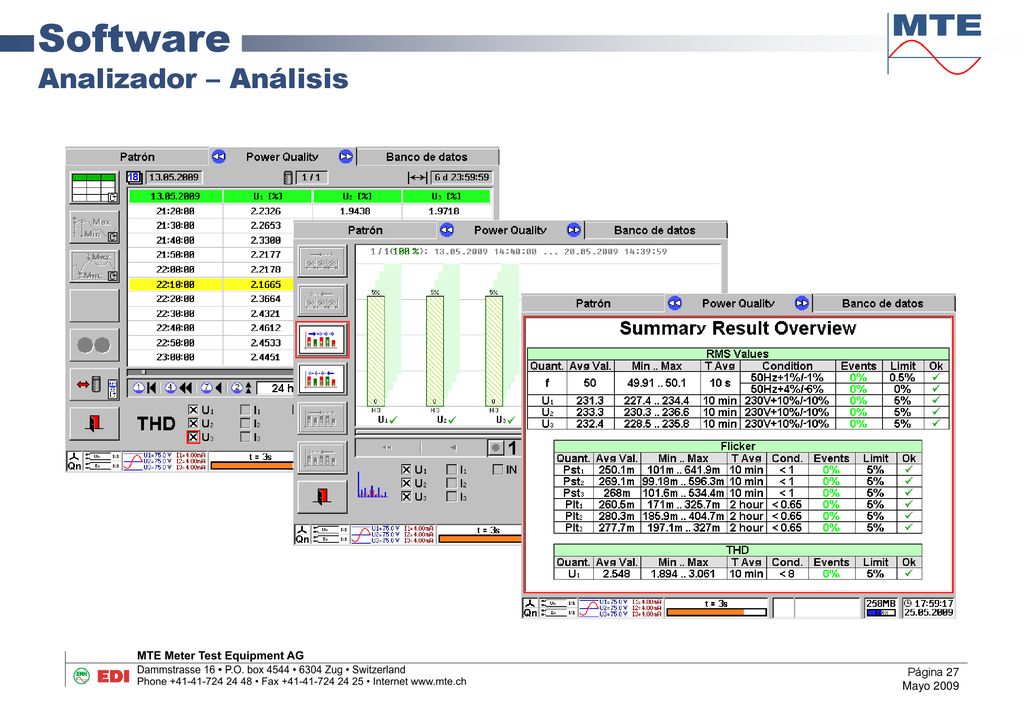

27 Software Analizador – Análisis

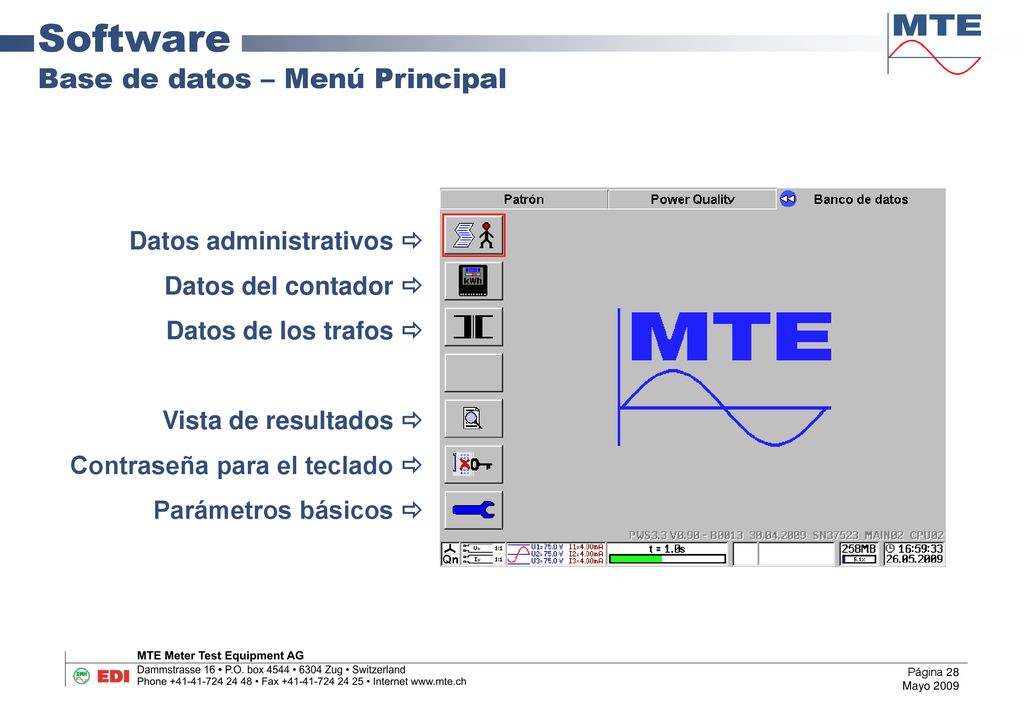

28 Software Base de datos – Menú Principal Datos administrativos 
Datos del contador  Datos de los trafos  Vista de resultados  Contraseña para el teclado  Parámetros básicos 

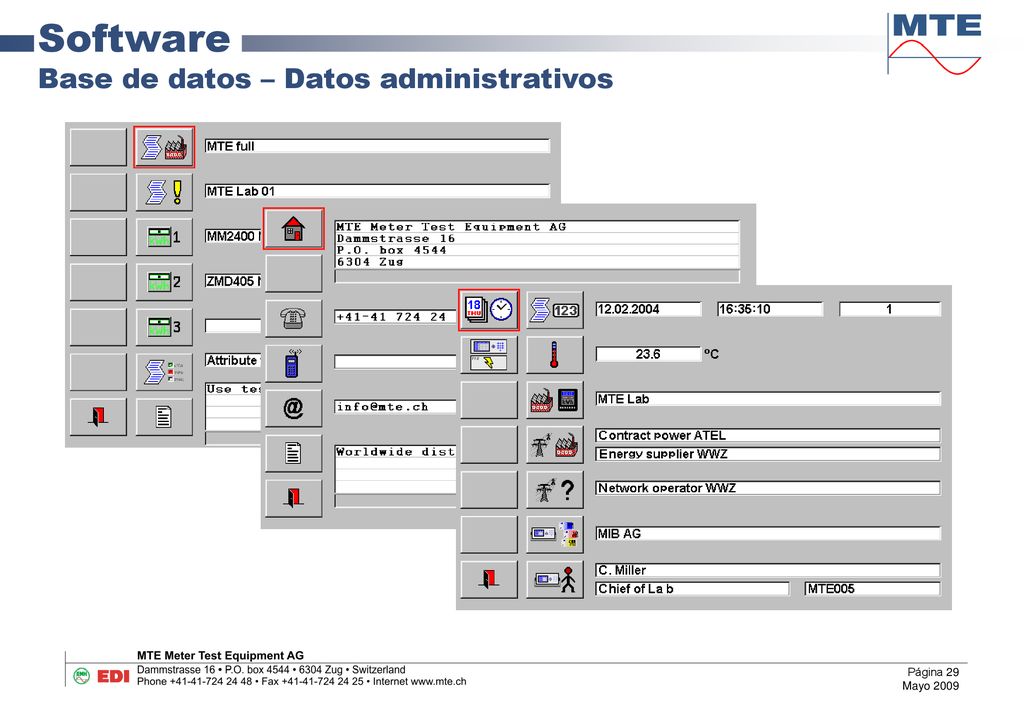

29 Software Base de datos – Datos administrativos

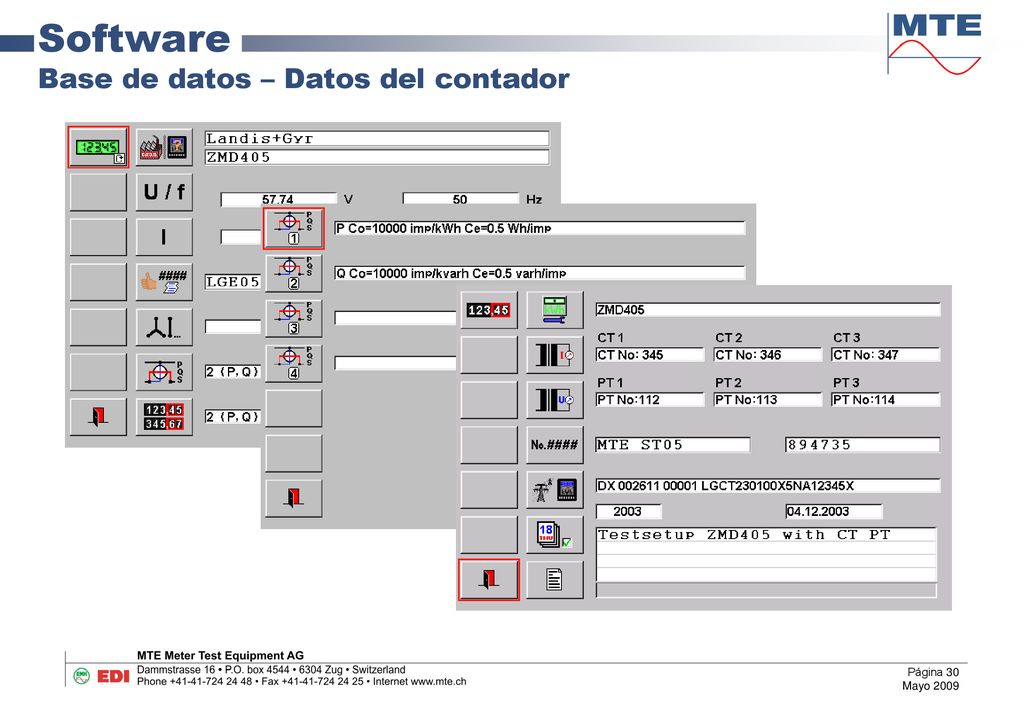

30 Software Base de datos – Datos del contador

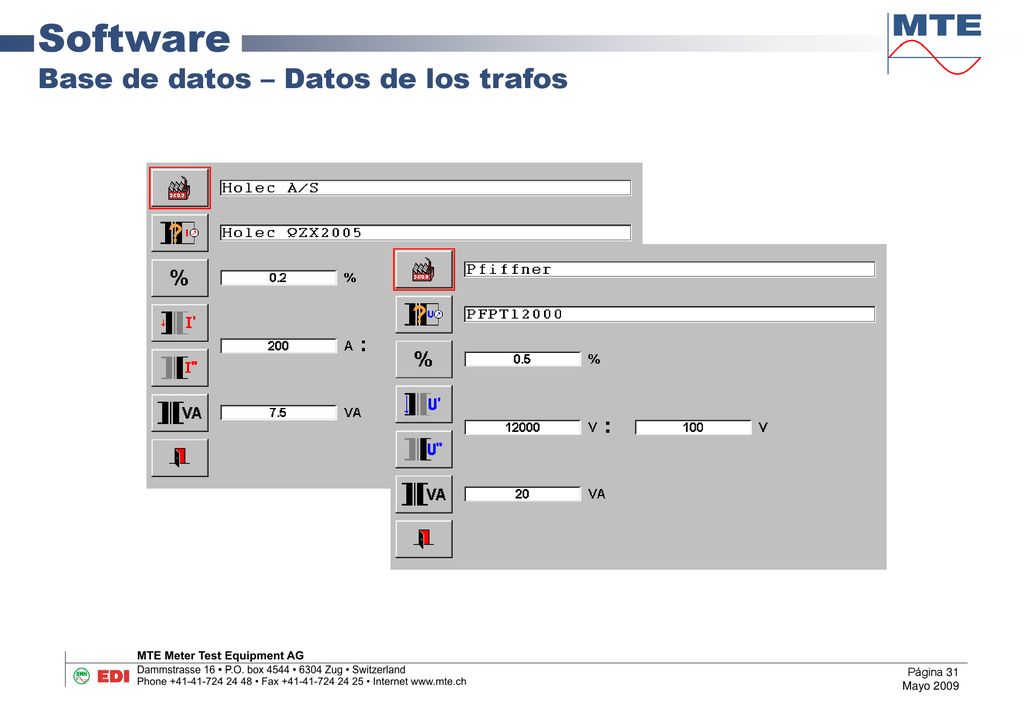

31 Software Base de datos – Datos de los trafos

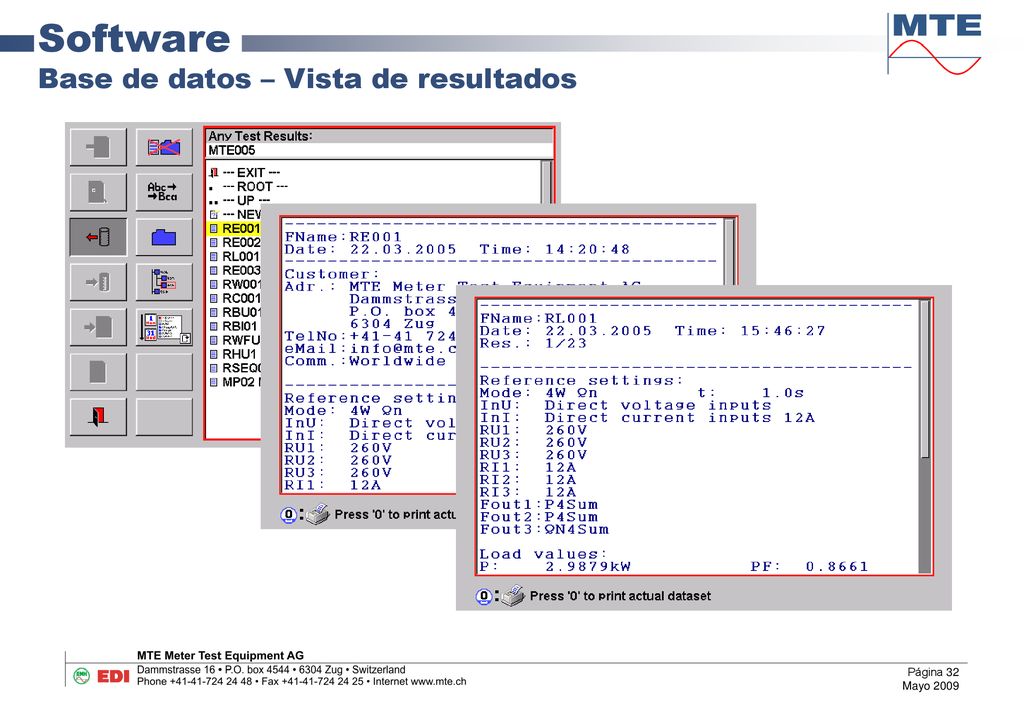

32 Software Base de datos – Vista de resultados

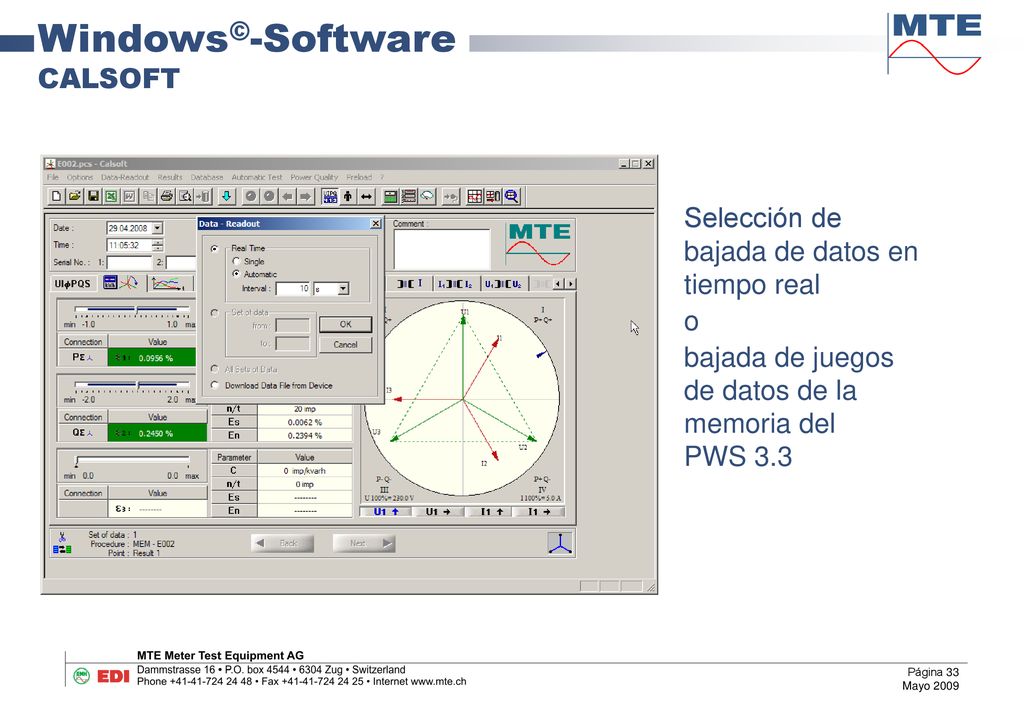

33 Windows©-Software CALSOFT Selección de bajada de datos en tiempo real
bajada de juegos de datos de la memoria del PWS 3.3
