Criterios para Seleccionar un Controlador de carga

Presentación del tema: "Criterios para Seleccionar un Controlador de carga"— Transcripción de la presentación:

1 Criterios para Seleccionar un Controlador de carga

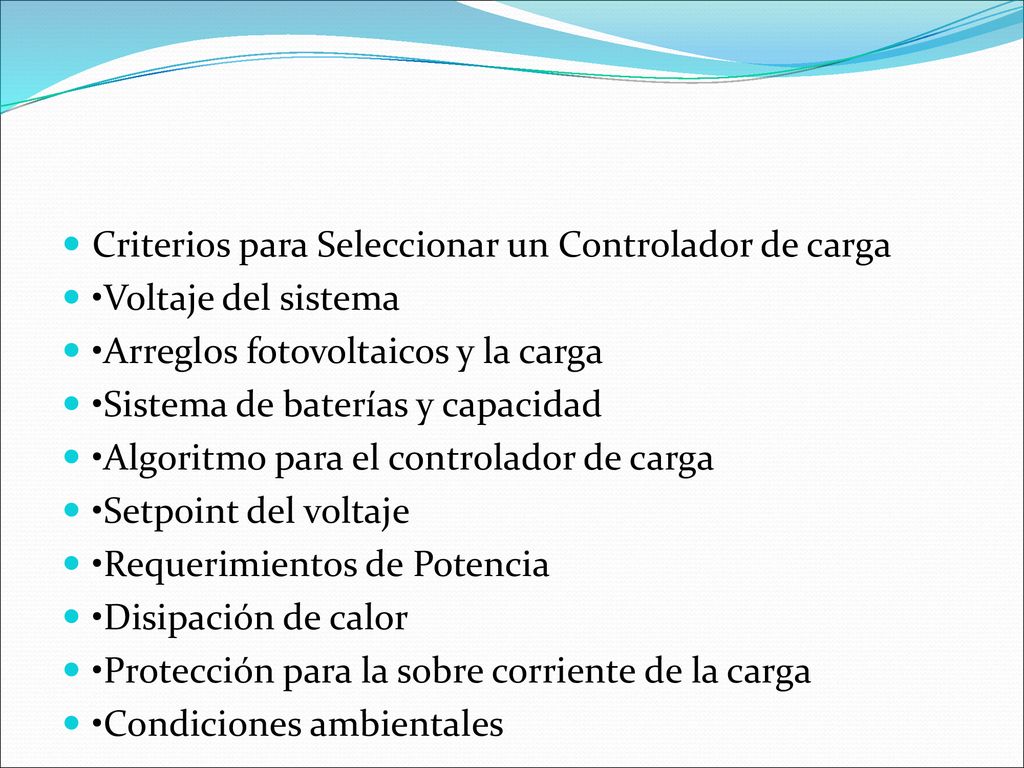

•Voltaje del sistema •Arreglos fotovoltaicos y la carga •Sistema de baterías y capacidad •Algoritmo para el controlador de carga •Setpoint del voltaje •Requerimientos de Potencia •Disipación de calor •Protección para la sobre corriente de la carga •Condiciones ambientales

2 Criterios para Seleccionar un Controlador de carga
•Diseño mecánico •Indicadores alarmas y metros del sistema •Costo •Garantías •Disposición del sistema

3 AC y DC •No suple corriente constante a las cargas que se le conecten.

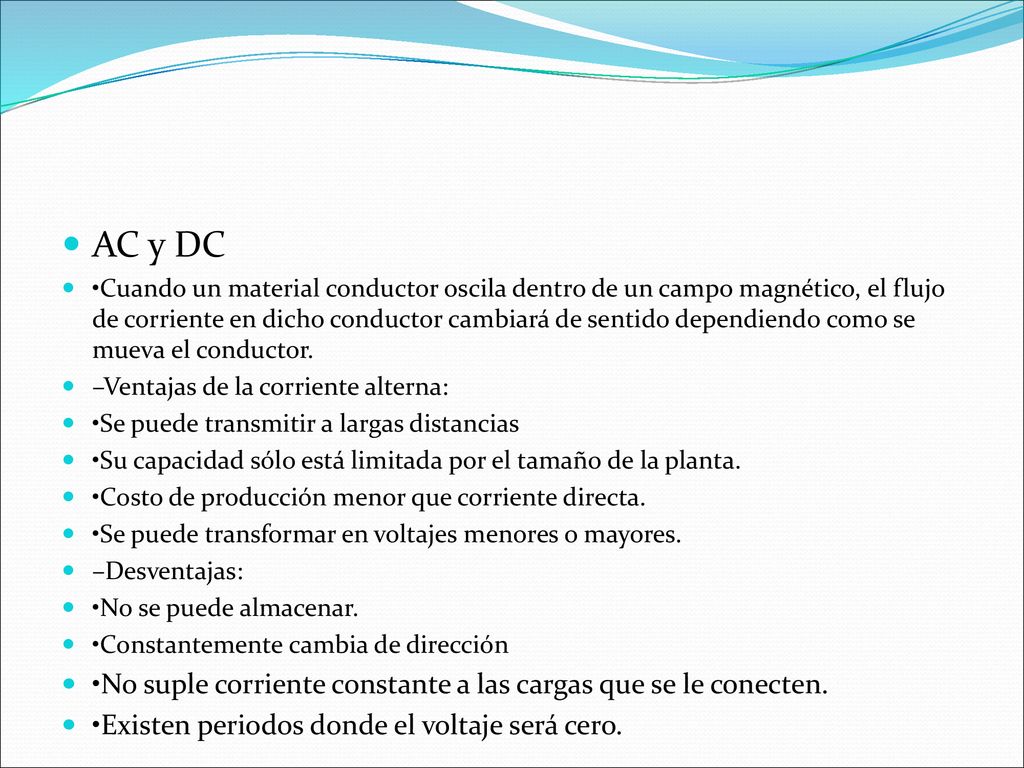

•Cuando un material conductor oscila dentro de un campo magnético, el flujo de corriente en dicho conductor cambiará de sentido dependiendo como se mueva el conductor. –Ventajas de la corriente alterna: •Se puede transmitir a largas distancias •Su capacidad sólo está limitada por el tamaño de la planta. •Costo de producción menor que corriente directa. •Se puede transformar en voltajes menores o mayores. –Desventajas: •No se puede almacenar. •Constantemente cambia de dirección •No suple corriente constante a las cargas que se le conecten. •Existen periodos donde el voltaje será cero.

4 AC y DC •Es una corriente eléctrica que fluye en una sola dirección.
–Ventajas de corriente directa: •Se puede almacenar por largas cantidades de tiempo. •Fluye en una sola dirección. •Suple corriente constante a las cargas que se le conecten. •Su voltaje estará en el valor máximo. –Desventajas de corriente directa: –No se puede transmitir a largas distancias. –La capacidad total de energía que puede suplir es limitada. –No se puede transformar para subir o bajar el voltaje. –El kwh tiene un costo mayor de producción.

5 AC y DC

6 Forma de la Onda •Es la forma de la onda eléctrica que varia en un tiempo determinado. •Una onda periódica es una onda que mantiene el mismo patrón de onda en un intervalo especifico.

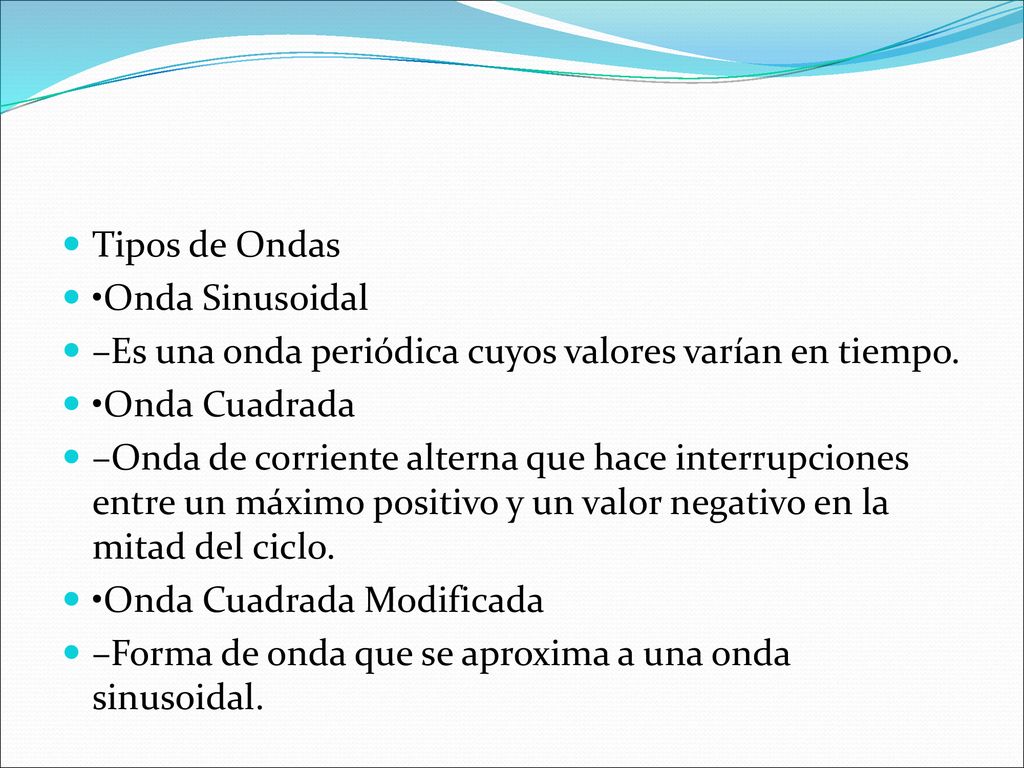

7 Tipos de Ondas •Onda Sinusoidal –Es una onda periódica cuyos valores varían en tiempo. •Onda Cuadrada –Onda de corriente alterna que hace interrupciones entre un máximo positivo y un valor negativo en la mitad del ciclo. •Onda Cuadrada Modificada –Forma de onda que se aproxima a una onda sinusoidal.

8 Frecuencia •Numero de ondas que hay en un segundo en un intervalo de tiempo. •En Puerto Rico y Estados unidos es de 60 Hz en un sistema de distribución AC. •Periodo – es el tiempo que le toma a la onda en completar un ciclo. –P = 1/F

9 Corriente Alterna Trifásico

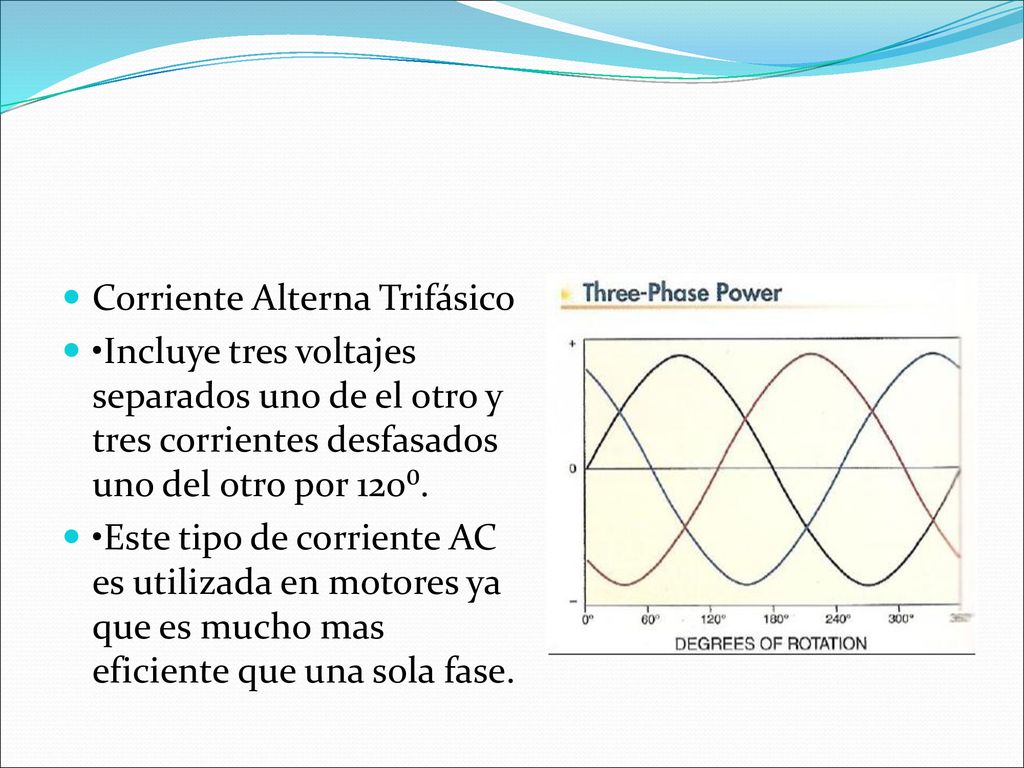

•Incluye tres voltajes separados uno de el otro y tres corrientes desfasados uno del otro por 120⁰. •Este tipo de corriente AC es utilizada en motores ya que es mucho mas eficiente que una sola fase.

10 Calidad de la Potencia (“Quality Power”)

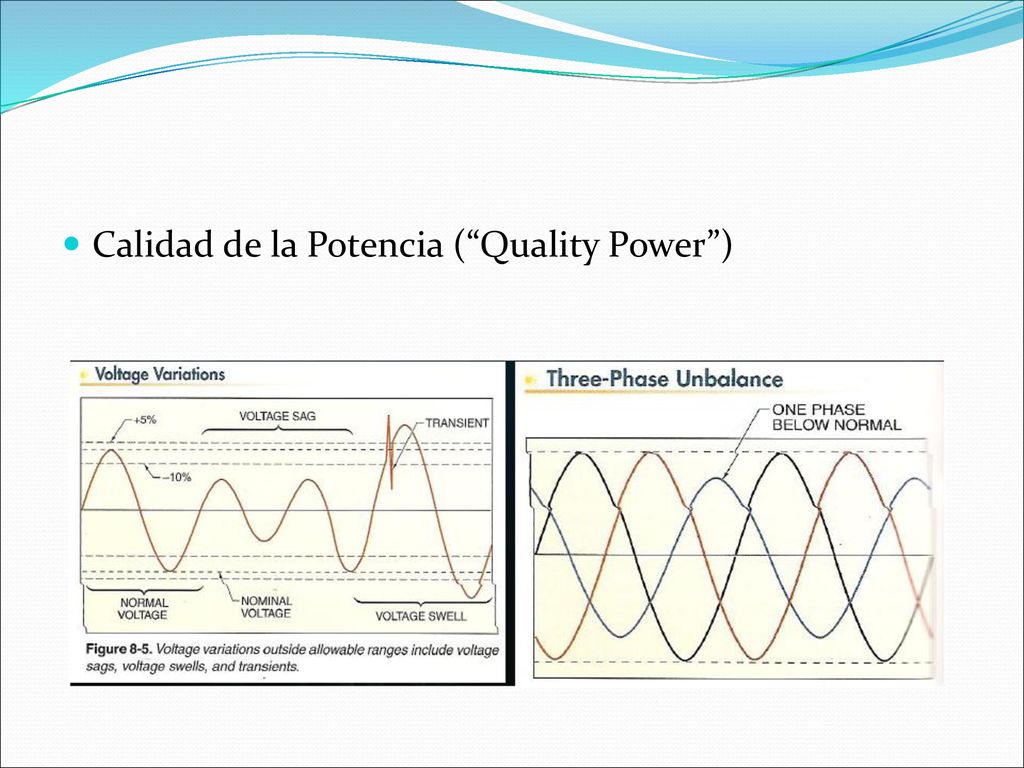

•Es la medida mas cercana a los valores nominales de mi sistema. –Voltajes –Corrientes –Harmónicas (ondas) –Factor de Potencia (“Power Factor”) •Entre la calidad de potencia encontramos: –Variación de Voltajes •En una distribución de potencia es aceptable tener un rango de entre +5% a -10% de nuestro valor nominal del voltaje. –Voltajes desbalanceados •Esto ocurre cuando el sistema trifásico su potencia suplida (“Input Power” no es igual a la potencia de carga (“Output Power”).

11 Calidad de la Potencia (“Quality Power”)

12 Calidad de la Potencia (“Quality Power”)
–Corrientes desbalanceadas •Ocurre cuando las corrientes no son iguales a las tres líneas del sistema trifásico. –Desbalance en las fases •Es la desviación de 120⁰ en cada fase, o sea un desfase de las tres líneas del sistema trifásico. –Distorsión Harmónica •Es la forma de onda que se distorsiona y se descompone en múltiples enteros de la onda
