1 Conceptos de mantenimiento de maquinas electricas

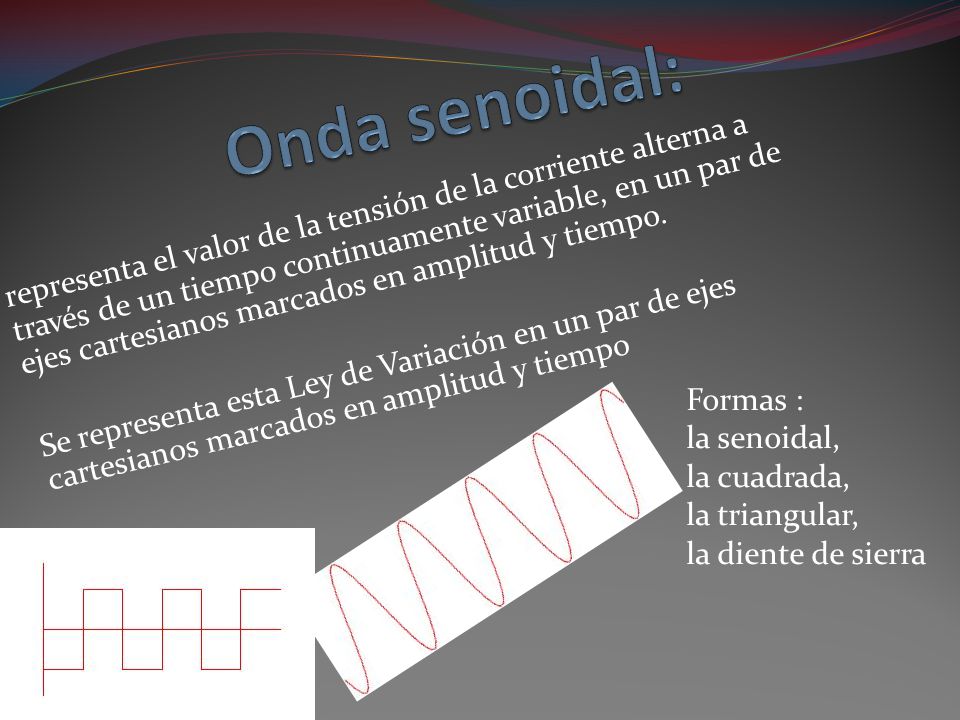

2 Onda senoidal: representa el valor de la tensión de la corriente alterna a través de un tiempo continuamente variable, en un par de ejes cartesianos marcados en amplitud y tiempo. Se representa esta Ley de Variación en un par de ejes cartesianos marcados en amplitud y tiempo Formas : la senoidal, la cuadrada, la triangular, la diente de sierra

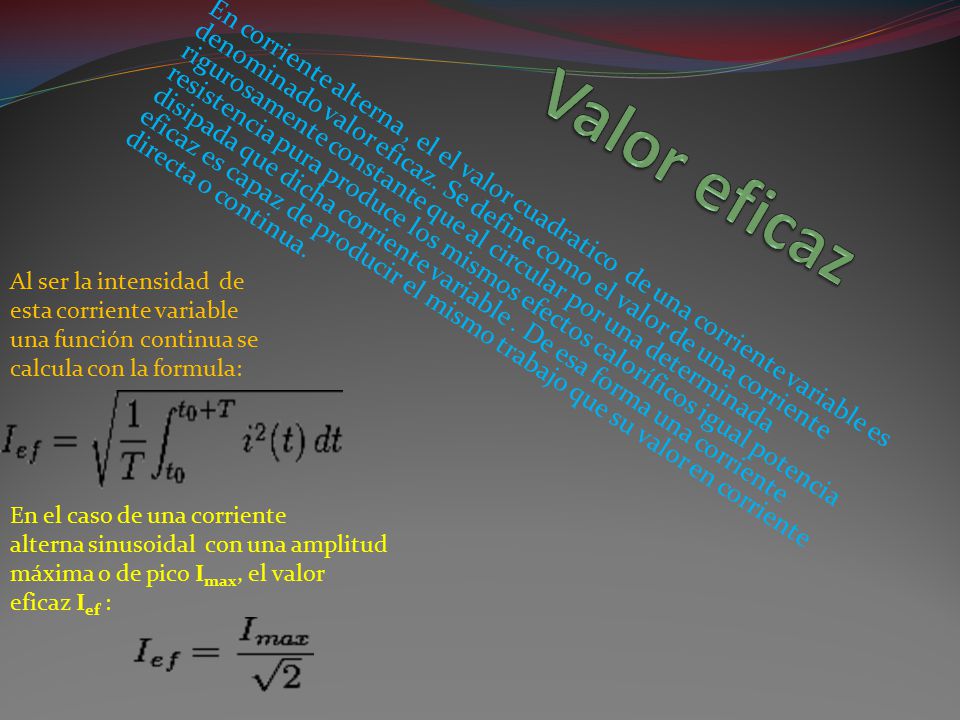

3 Valor eficaz En corriente alterna , el el valor cuadratico  de una corriente variable es denominado valor eficaz. Se define como el valor de una corriente rigurosamente constante que al circular por una determinada resistencia pura produce los mismos efectos caloríficos igual potencia disipada que dicha corriente variable . De esa forma una corriente eficaz es capaz de producir el mismo trabajo que su valor en corriente directa o continua. Al ser la intensidad  de esta corriente variable una función continua se calcula con la formula: En el caso de una corriente alterna sinusoidal  con una amplitud máxima o de pico Imax, el valor eficaz Ief :

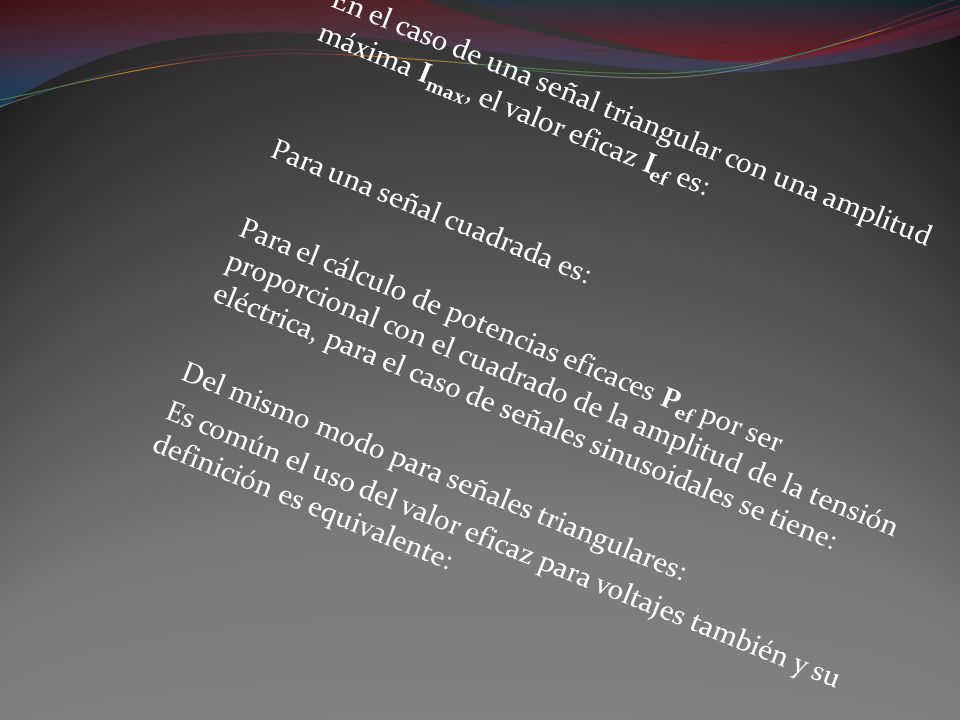

4 En el caso de una señal triangular con una amplitud máxima Imax, el valor eficaz Ief es:
Para una señal cuadrada es: Para el cálculo de potencias eficaces Pef por ser proporcional con el cuadrado de la amplitud de la tensión eléctrica, para el caso de señales sinusoidales se tiene: Del mismo modo para señales triangulares: Es común el uso del valor eficaz para voltajes también y su definición es equivalente:

5 Valor rms Un valor en RMS de una corriente es el valor, que produce la misma disipación de calor que una corriente continua de la misma magnitud. En otras palabras: El valor RMS es el valor del voltaje o corriente en C.A. que produce el mismo efecto de disipación de calor que su equivalente de voltaje o corriente directa VRMS = VPICO x 0.707

6 Armónico o armónica Las armónicas son corrientes y/o voltajes presentes en un sistema eléctrico, con una frecuencia múltiplo de la frecuencia fundamental. Ósea es cuando se eleva la frecuencia y esta onda se va a ver mas distorsionada.

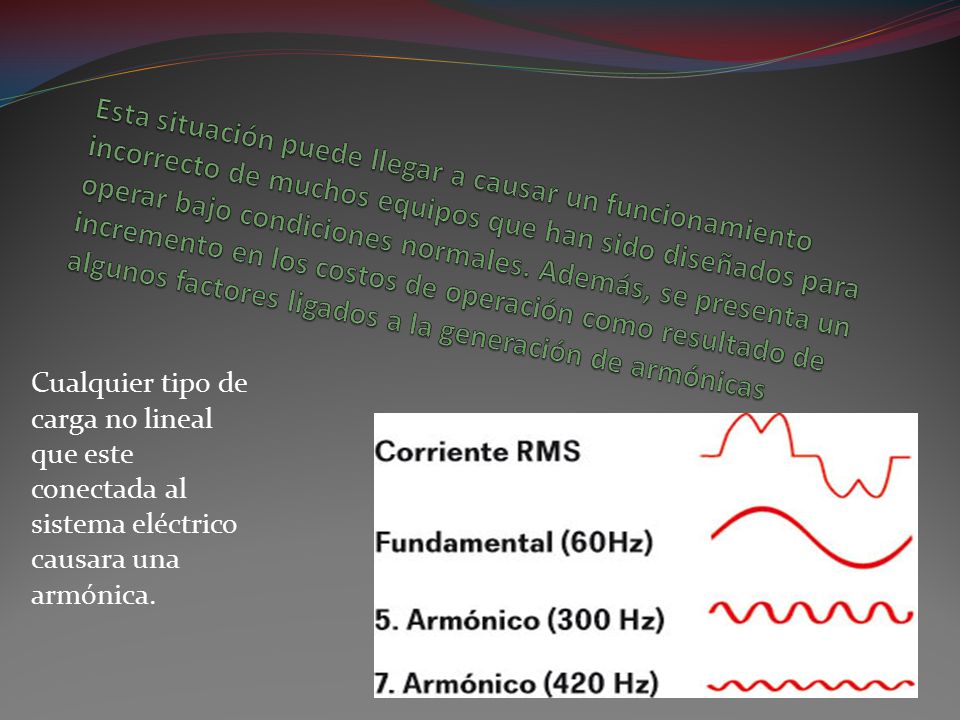

7 Esta situación puede llegar a causar un funcionamiento incorrecto de muchos equipos que han sido diseñados para operar bajo condiciones normales. Además, se presenta un incremento en los costos de operación como resultado de algunos factores ligados a la generación de armónicas Cualquier tipo de carga no lineal que este conectada al sistema eléctrico causara una armónica.

8 Densidad de campo magnético.

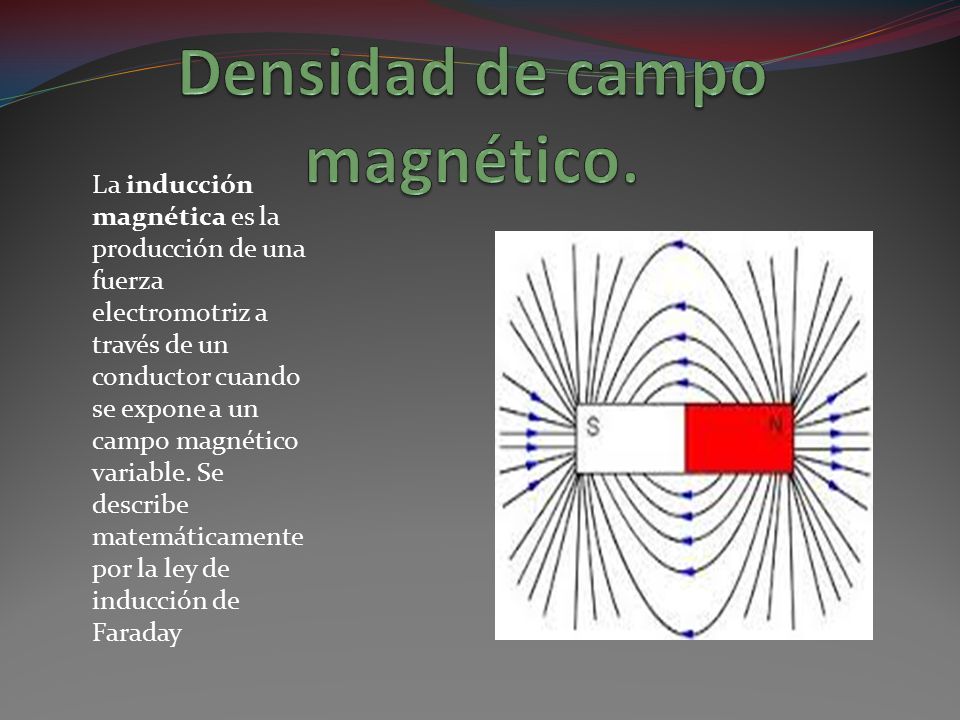

La inducción magnética es la producción de una fuerza electromotriz a través de un conductor cuando se expone a un campo magnético variable. Se describe matemáticamente por la ley de inducción de Faraday

9 Intensidad de campo magnético.
 Pero cuando los campos generados pasan a través de materiales magnéticos que por sí mismo contribuyen con sus campos magnéticos internos, surgen ambigüedades sobre que parte del campo proviene de las corrientes externas, y que parte la proporciona el material en sí. Como práctica común se ha definido otra cantidad de campo magnético, llamada usualmente "intensidad de campo magnético", designada por la letra H. Y tiene un valor que designa de forma inequívoca, la influencia que ejerce la corriente externa en la creación del campo magnético del material H = B0/μ0 = B/μ0 - M

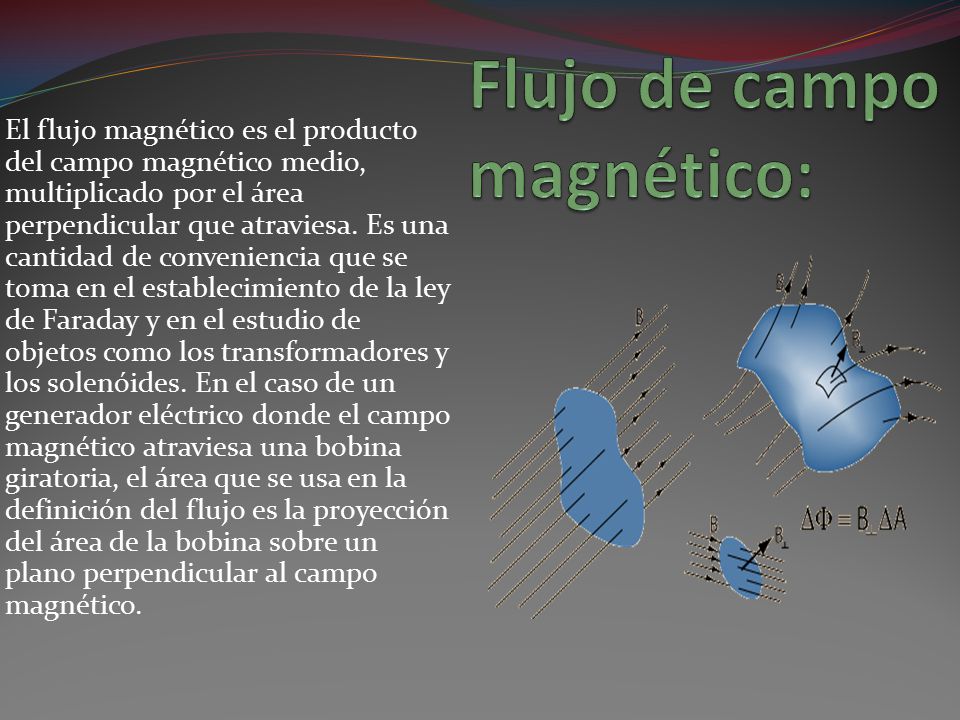

10 Flujo de campo magnético:
El flujo magnético es el producto del campo magnético medio, multiplicado por el área perpendicular que atraviesa. Es una cantidad de conveniencia que se toma en el establecimiento de la ley de Faraday y en el estudio de objetos como los transformadores y los solenóides. En el caso de un generador eléctrico donde el campo magnético atraviesa una bobina giratoria, el área que se usa en la definición del flujo es la proyección del área de la bobina sobre un plano perpendicular al campo magnético.

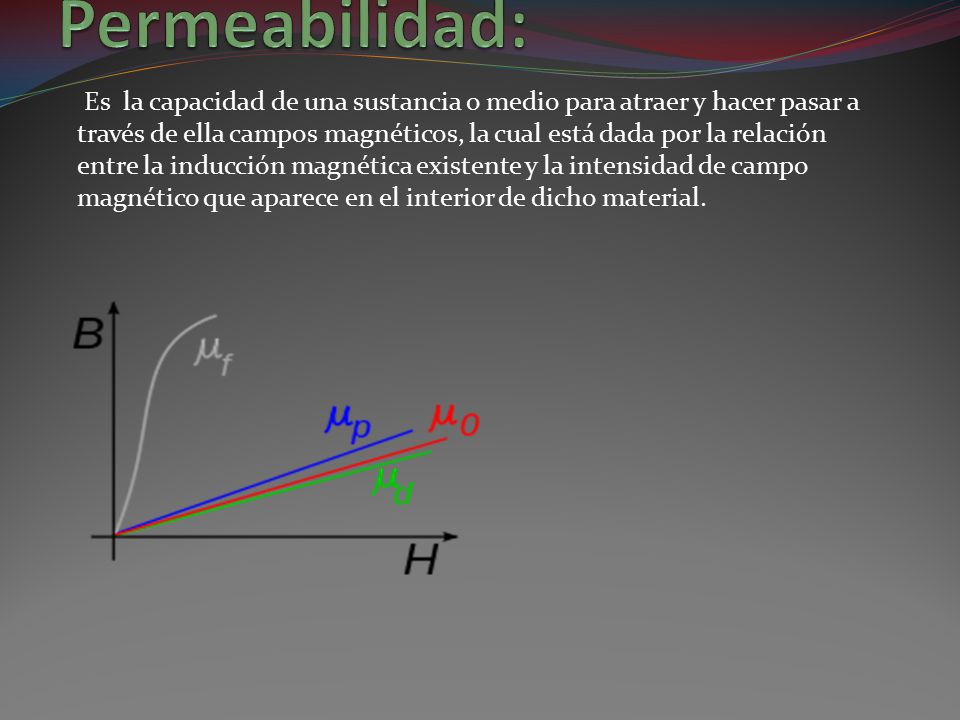

11 Permeabilidad:  Es la capacidad de una sustancia o medio para atraer y hacer pasar a través de ella campos magnéticos, la cual está dada por la relación entre la inducción magnética existente y la intensidad de campo magnético que aparece en el interior de dicho material.

12 Fuerza de Lorentz:  Es la fuerza de Lorentz es la fuerza ejercida por el campo electromagnético que recibe una partícula cargada o una corriente eléctrica.

13 Fuerza de campo magnético:

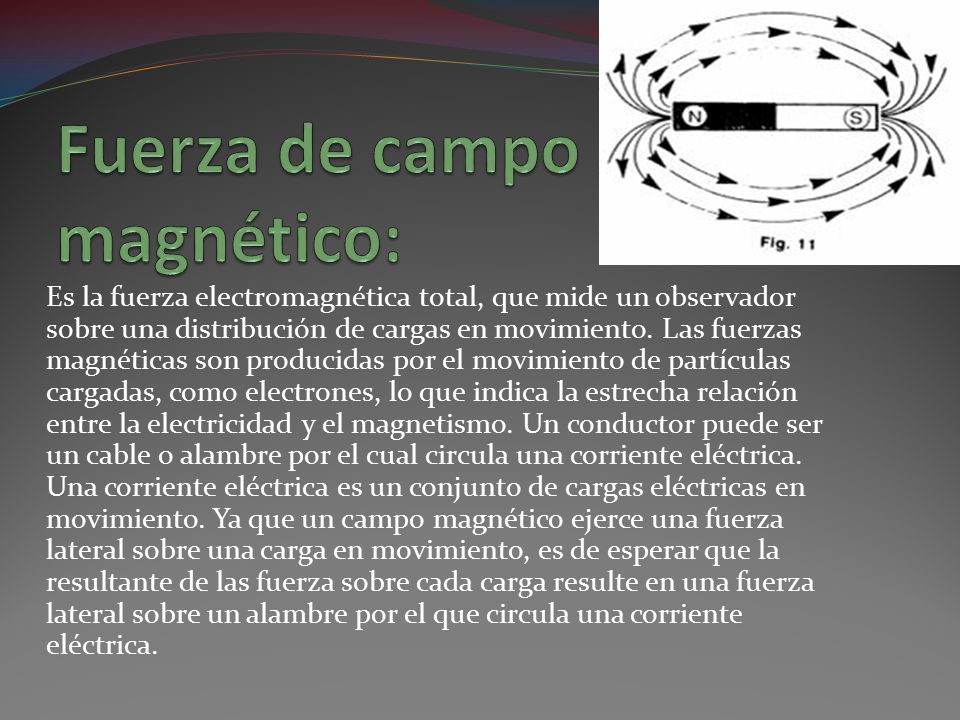

Es la fuerza electromagnética total, que mide un observador sobre una distribución de cargas en movimiento. Las fuerzas magnéticas son producidas por el movimiento de partículas cargadas, como electrones, lo que indica la estrecha relación entre la electricidad y el magnetismo. Un conductor puede ser un cable o alambre por el cual circula una corriente eléctrica. Una corriente eléctrica es un conjunto de cargas eléctricas en movimiento. Ya que un campo magnético ejerce una fuerza lateral sobre una carga en movimiento, es de esperar que la resultante de las fuerza sobre cada carga resulte en una fuerza lateral sobre un alambre por el que circula una corriente eléctrica.

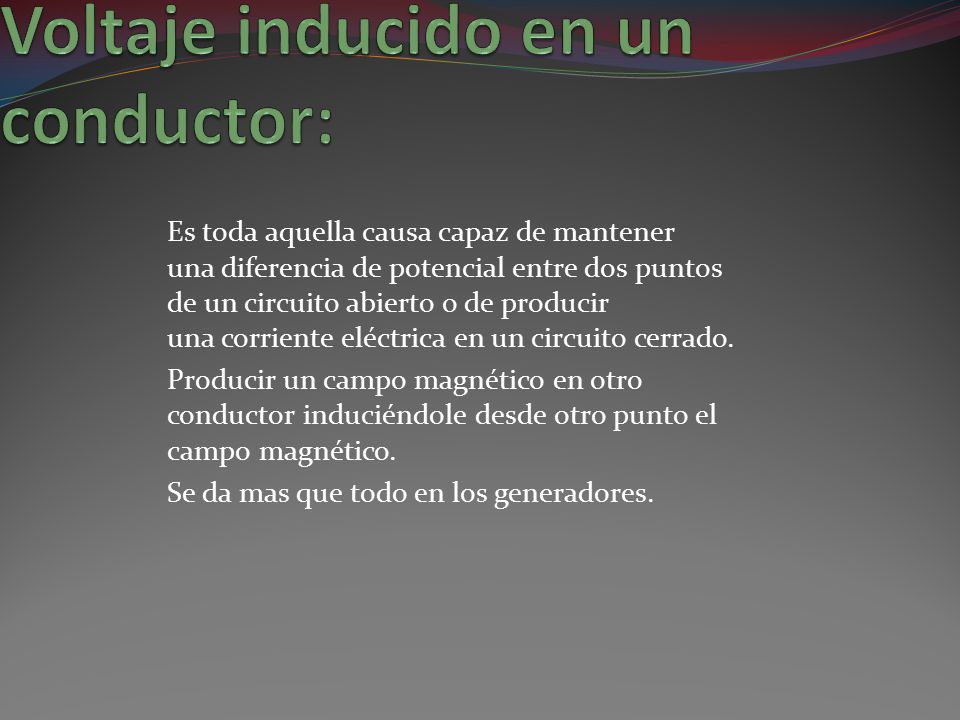

14 Voltaje inducido en un conductor:
Es toda aquella causa capaz de mantener una diferencia de potencial entre dos puntos de un circuito abierto o de producir una corriente eléctrica en un circuito cerrado. Producir un campo magnético en otro conductor induciéndole desde otro punto el campo magnético. Se da mas que todo en los generadores.

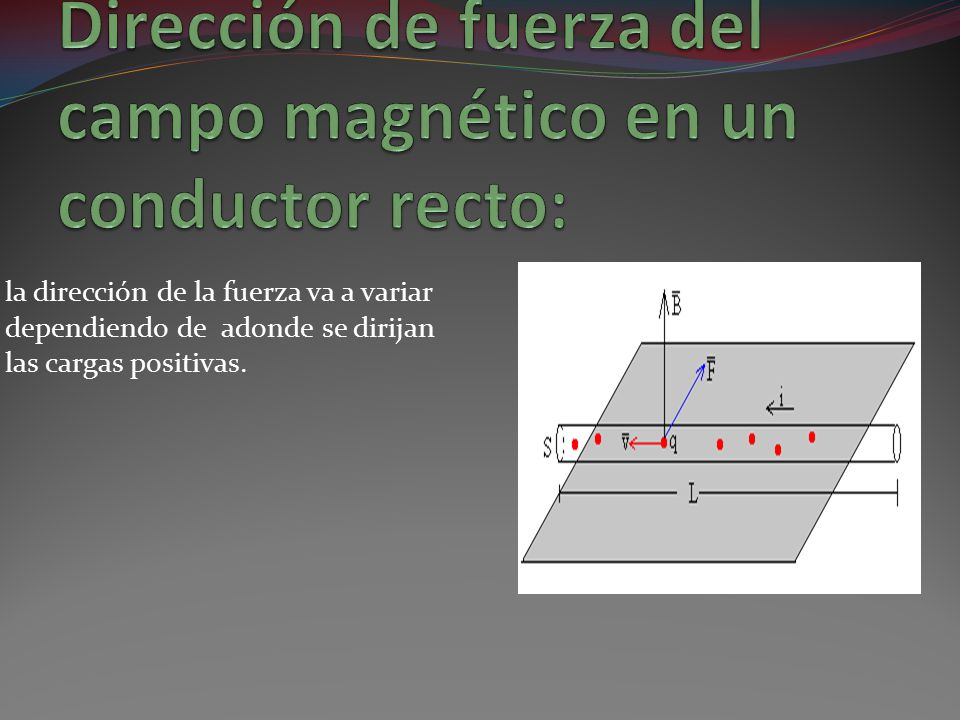

15 Dirección de fuerza del campo magnético en un conductor recto:
la dirección de la fuerza va a variar dependiendo de adonde se dirijan las cargas positivas.

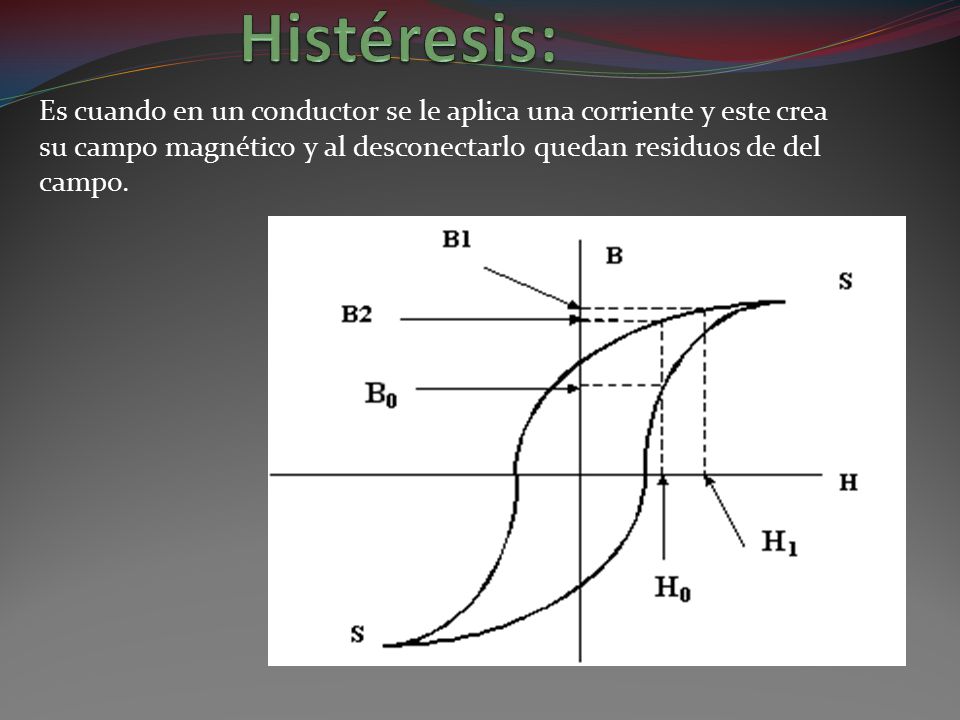

16 Histéresis: Es cuando en un conductor se le aplica una corriente y este crea su campo magnético y al desconectarlo quedan residuos de del campo.

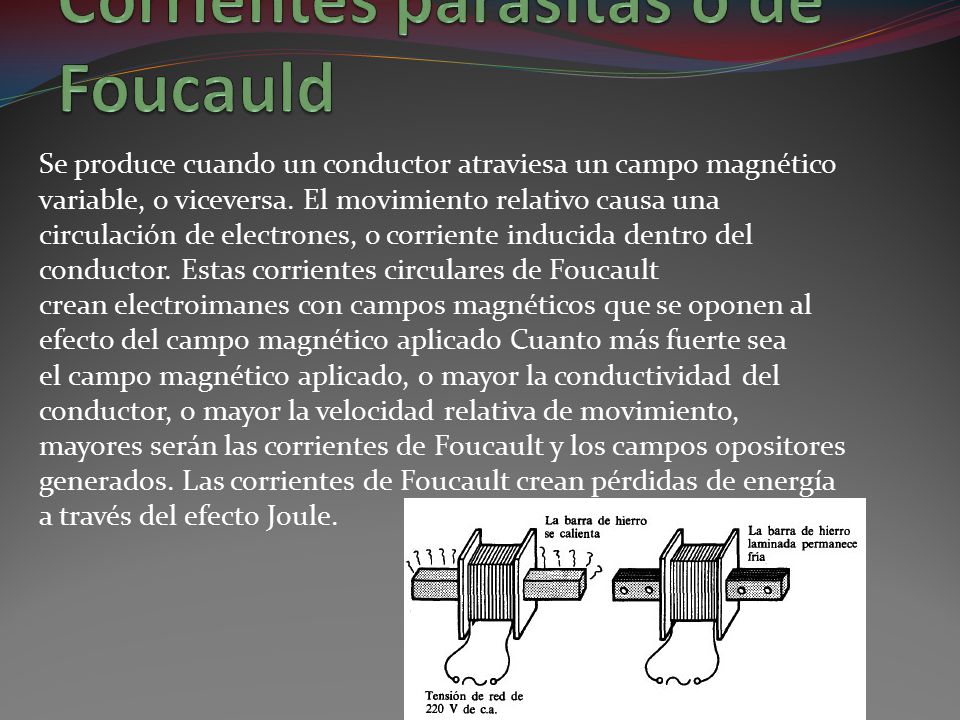

17 Corrientes parasitas o de Foucauld
Se produce cuando un conductor atraviesa un campo magnético variable, o viceversa. El movimiento relativo causa una circulación de electrones, o corriente inducida dentro del conductor. Estas corrientes circulares de Foucault crean electroimanes con campos magnéticos que se oponen al efecto del campo magnético aplicado Cuanto más fuerte sea el campo magnético aplicado, o mayor la conductividad del conductor, o mayor la velocidad relativa de movimiento, mayores serán las corrientes de Foucault y los campos opositores generados. Las corrientes de Foucault crean pérdidas de energía a través del efecto Joule.

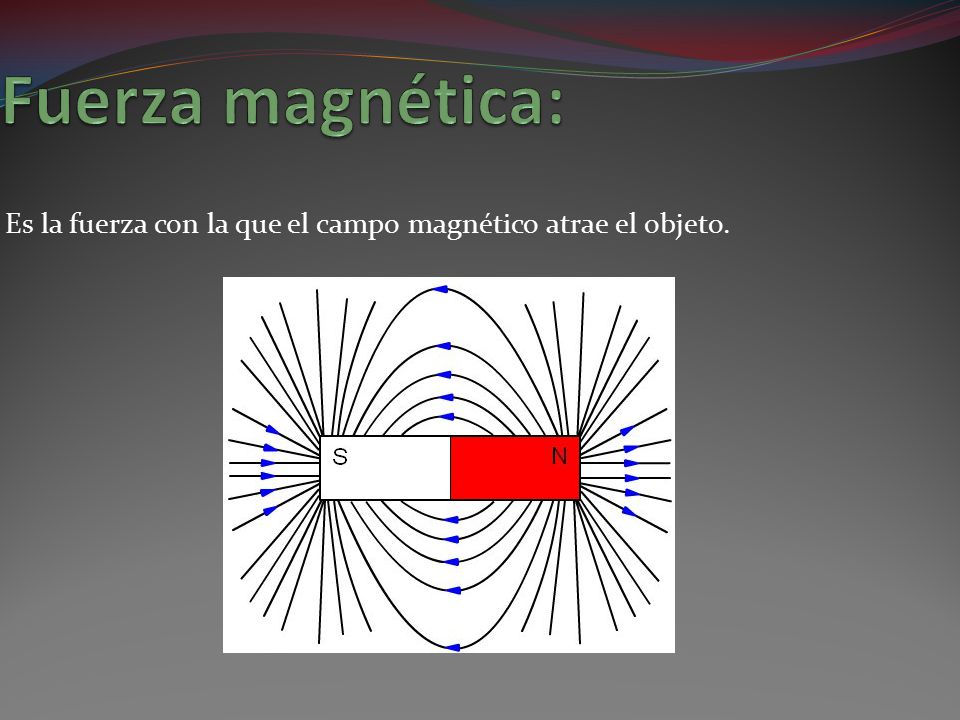

18 Fuerza magnética: Es la fuerza con la que el campo magnético atrae el objeto.

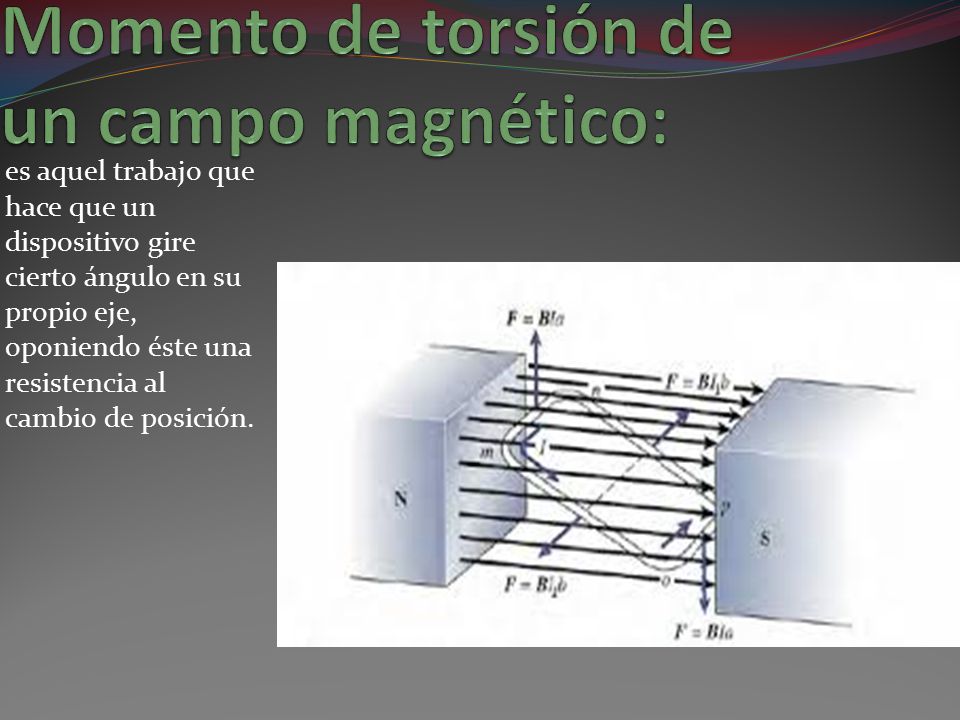

19 Momento de torsión de un campo magnético:
es aquel trabajo que hace que un dispositivo gire cierto ángulo en su propio eje, oponiendo éste una resistencia al cambio de posición.

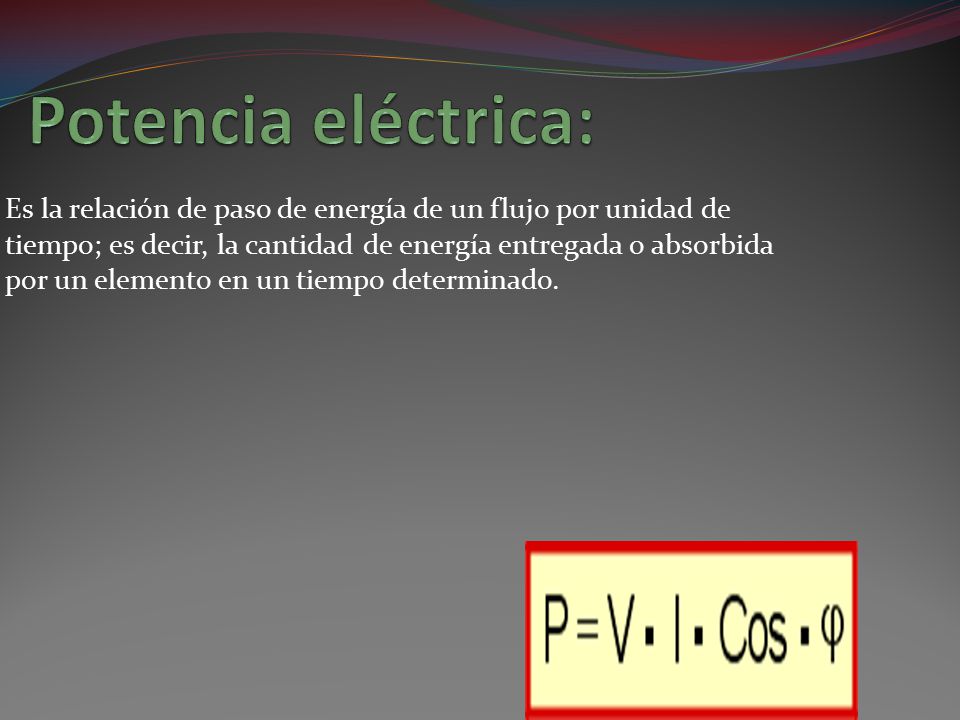

20 Potencia eléctrica: Es la relación de paso de energía de un flujo por unidad de tiempo; es decir, la cantidad de energía entregada o absorbida por un elemento en un tiempo determinado.

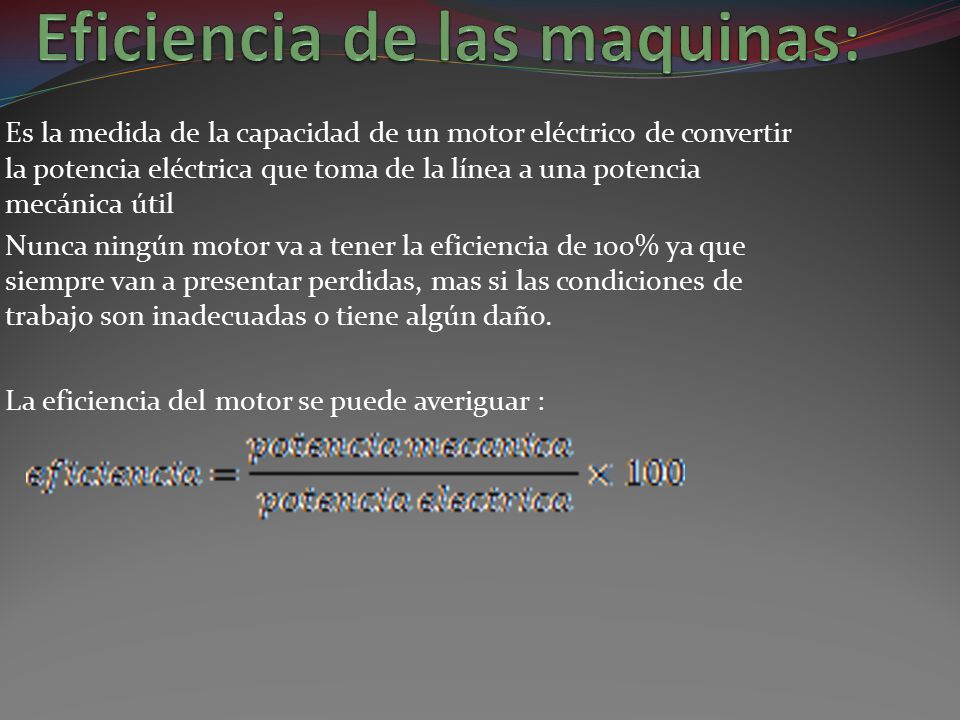

21 Eficiencia de las maquinas:
Es la medida de la capacidad de un motor eléctrico de convertir la potencia eléctrica que toma de la línea a una potencia mecánica útil Nunca ningún motor va a tener la eficiencia de 100% ya que siempre van a presentar perdidas, mas si las condiciones de trabajo son inadecuadas o tiene algún daño. La eficiencia del motor se puede averiguar :
