RESISTENCIAS ELÁSTICAS PULMONARES

Presentación del tema: "RESISTENCIAS ELÁSTICAS PULMONARES"— Transcripción de la presentación:

1 RESISTENCIAS ELÁSTICAS PULMONARES

2 En la inspiración el aire se desplaza desde el exterior al pulmón, y durante la espiración en dirección contraria INSPIRACIÓN ESPIRACIÓN

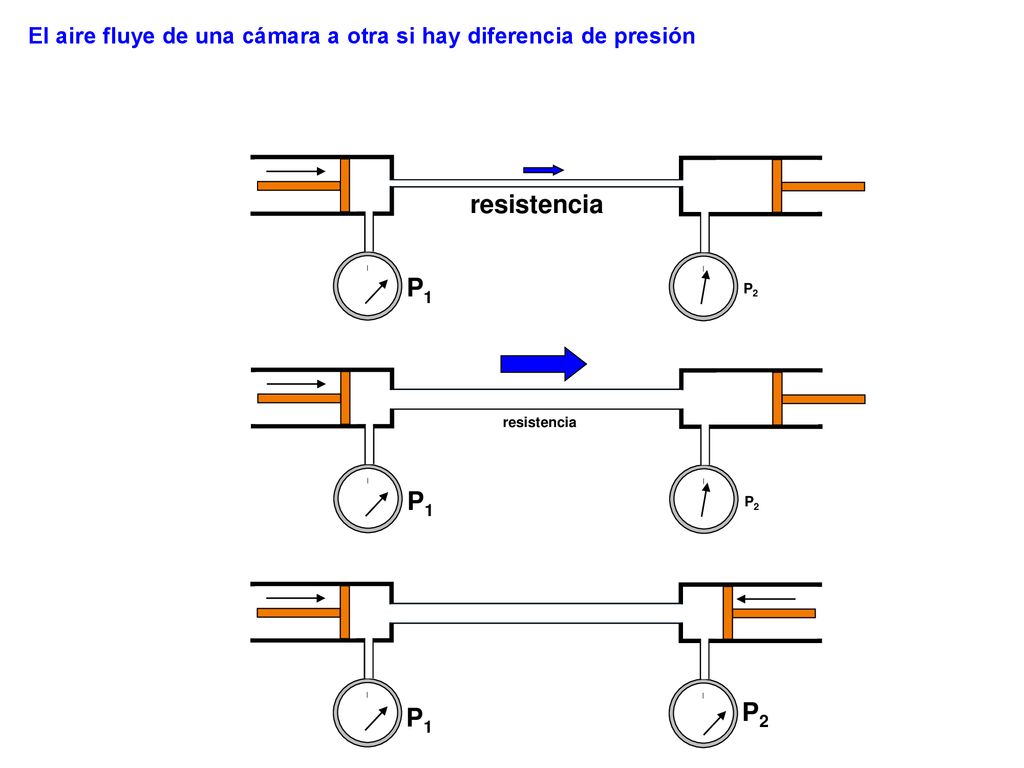

3 El aire fluye de una cámara a otra si hay diferencia de presión
resistencia P1 P2 resistencia P1 P2 P1 P2

4 INSPIRACIÓN ESPIRACIÓN
Durante la inspiración la presión intrapulmonar es negativa, y durante la espiración es positiva INSPIRACIÓN ESPIRACIÓN P atmosférica = 0 mmHg Presión negativa Presión positiva

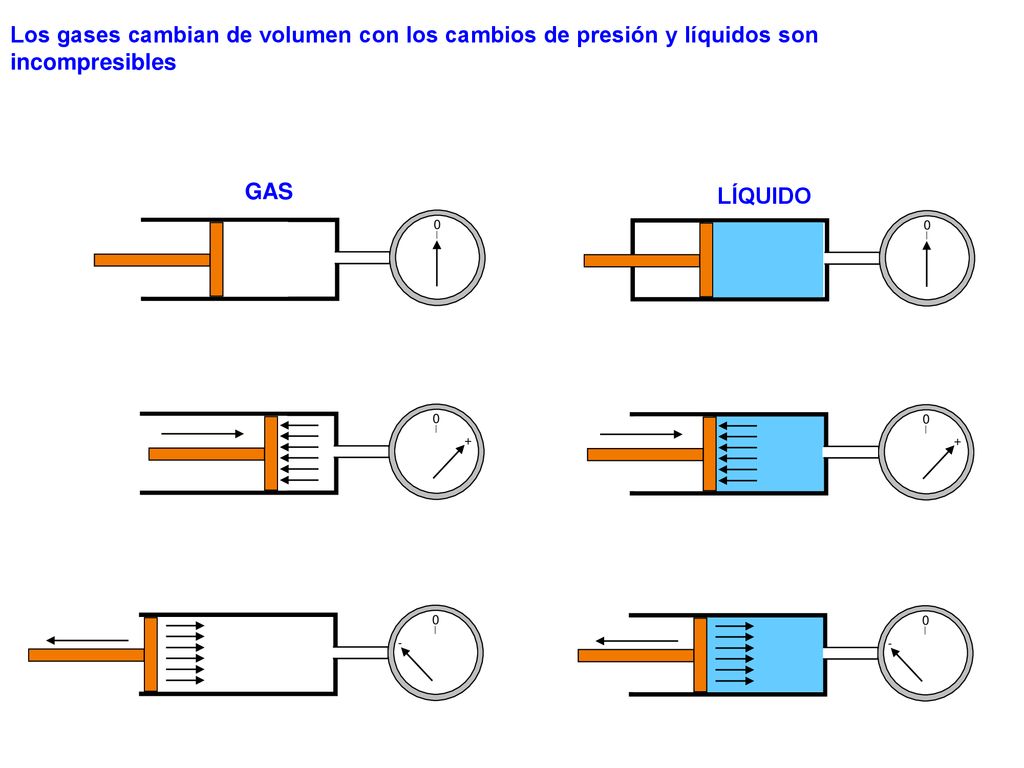

5 Los gases cambian de volumen con los cambios de presión y líquidos son incompresibles
+ + - -

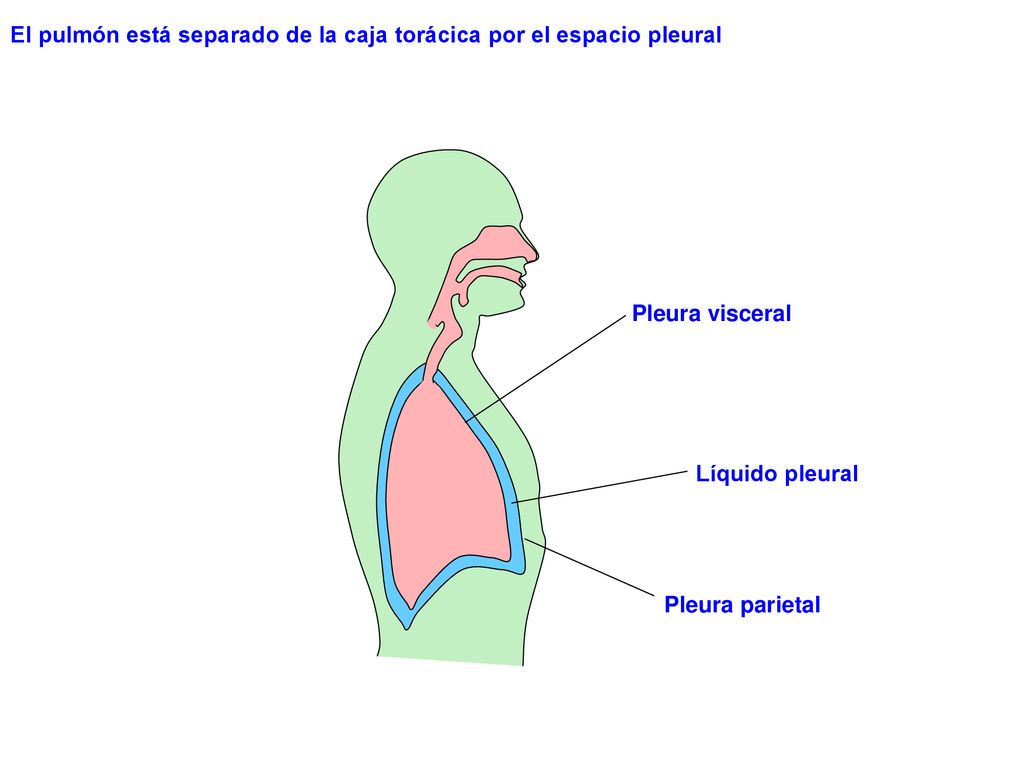

6 El pulmón está separado de la caja torácica por el espacio pleural
Pleura visceral Líquido pleural Pleura parietal

7 Presión alveolar Presión intrapleural
MEDIDA DE LA PRESIÓN ALVEOLAR Y DE LA PESIÓN INTRAPLEURAL - Presión alveolar Presión intrapleural

8 En el aparato respiratorio, es frecuente dar la presión en cm de H2O
cm H2O 1 cm H2O = 0.73 mmHg

9 Rebote o retracción elástica
Si se deforma un cuerpo en reposo tiende a recobrar su forma inicial Rebote o retracción elástica Forma en equilibrio ESTIRAR COMPRIMIR El rebote o retracción elástica es proporcional al estiramiento o compresión (ley de Hooke)

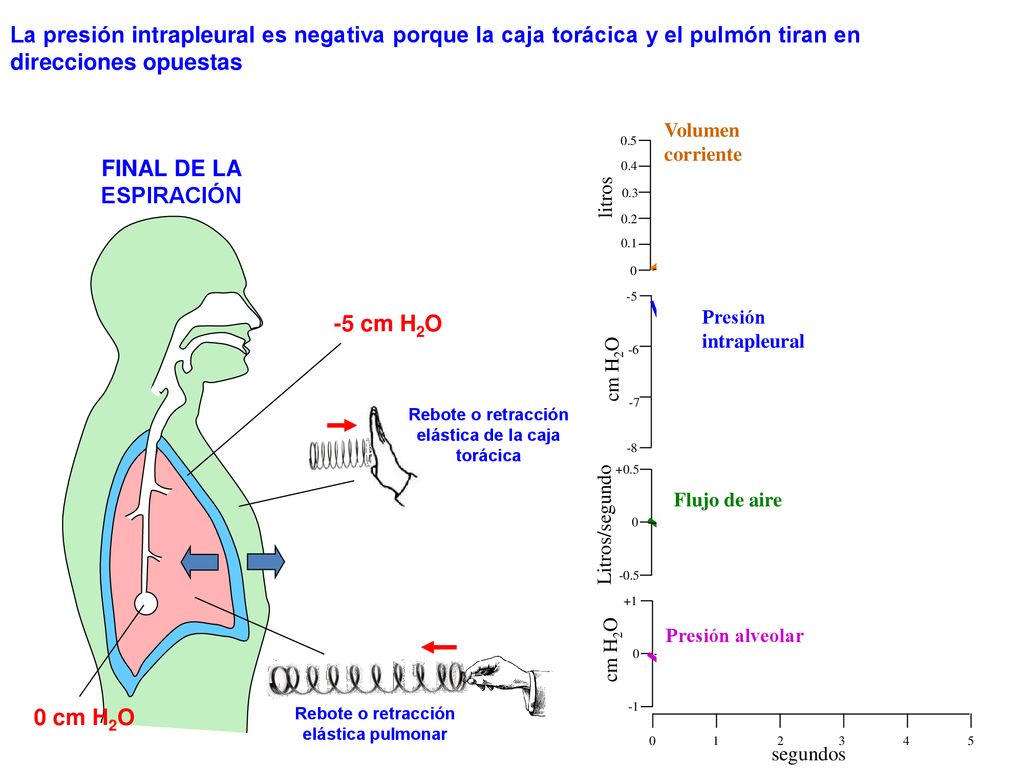

10 La presión intrapleural es negativa porque la caja torácica y el pulmón tiran en direcciones opuestas Volumen corriente 0.5 FINAL DE LA ESPIRACIÓN 0.4 litros 0.3 0.2 0.1 -5 -5 cm H2O Presión intrapleural -6 cm H2O -7 Rebote o retracción elástica de la caja torácica -8 +0.5 Flujo de aire Litros/segundo -0.5 +1 Presión alveolar cm H2O 0 cm H2O Rebote o retracción elástica pulmonar -1 1 2 3 4 5 segundos

11 Rebote o retracción elástica pulmonar
Durante la inspiración al presión intrapleural se hace más negativa pero el pulmón se expande porque el liquido pleural no modifica su volumen Volumen corriente 0.5 0.4 INSPIRACIÓN litros 0.3 0.2 0.1 -5 Presión intrapleural -6 cm H2O -7 -8 +0.5 Flujo de aire Litros/segundo -0.5 +1 Presión alveolar cm H2O Rebote o retracción elástica pulmonar -1 cm H2O -1 1 2 3 4 5 segundos

12 FINAL DE LA INSPIRACIÓN Rebote o retracción elástica pulmonar
Al final de la inspiración el flujo de aire se interrumpe y la presión alveolar se hace cero Volumen corriente 0.5 FINAL DE LA INSPIRACIÓN 0.4 litros 0.3 0.2 0.1 -7.5 cm H2O -5 Presión intrapleural -6 cm H2O -7 -8 +0.5 Flujo de aire Litros/segundo -0.5 +1 Presión alveolar cm H2O Rebote o retracción elástica pulmonar 0 cm H2O -1 1 2 3 4 5 segundos

13 Rebote o retracción elástica pulmonar
Durante la espiración la presión alveolar se hace positiva Volumen corriente 0.5 0.4 ESPIRACIÓN litros 0.3 0.2 0.1 -5 Presión intrapleural -6 cm H2O -7 -8 +0.5 Flujo de aire Litros/segundo -0.5 +1 Presión alveolar cm H2O Rebote o retracción elástica pulmonar +1 cm H2O -1 1 2 3 4 5 segundos

14 Rebote o retracción elástica pulmonar
Al final de la espiración el flujo de aire se interrumpe y la presión alveolar se hace cero Volumen corriente 0.5 FINAL DE LA ESPIRACIÓN 0.4 litros 0.3 0.2 0.1 -5 -5 cm H2O -5 cm H2O Presión intrapleural -6 cm H2O -7 -8 +0.5 Flujo de aire Litros/segundo -0.5 +1 Presión alveolar cm H2O Rebote o retracción elástica pulmonar 0 cm H2O -1 1 2 3 4 5 segundos

15 El pulmón presenta resistencia estática y dinámica
Resistencias dinámicas o no elásticas Resistencias estáticas o elásticas 15

16 Resistencias estáticas o elásticas
La resistencia estática o elástica es la resistencia que opone al pulmón a mantenerse expandido, frente a la retracción elástica que tiende a colapsarlo Rebote o retracción elástica pulmonar Resistencias estáticas o elásticas

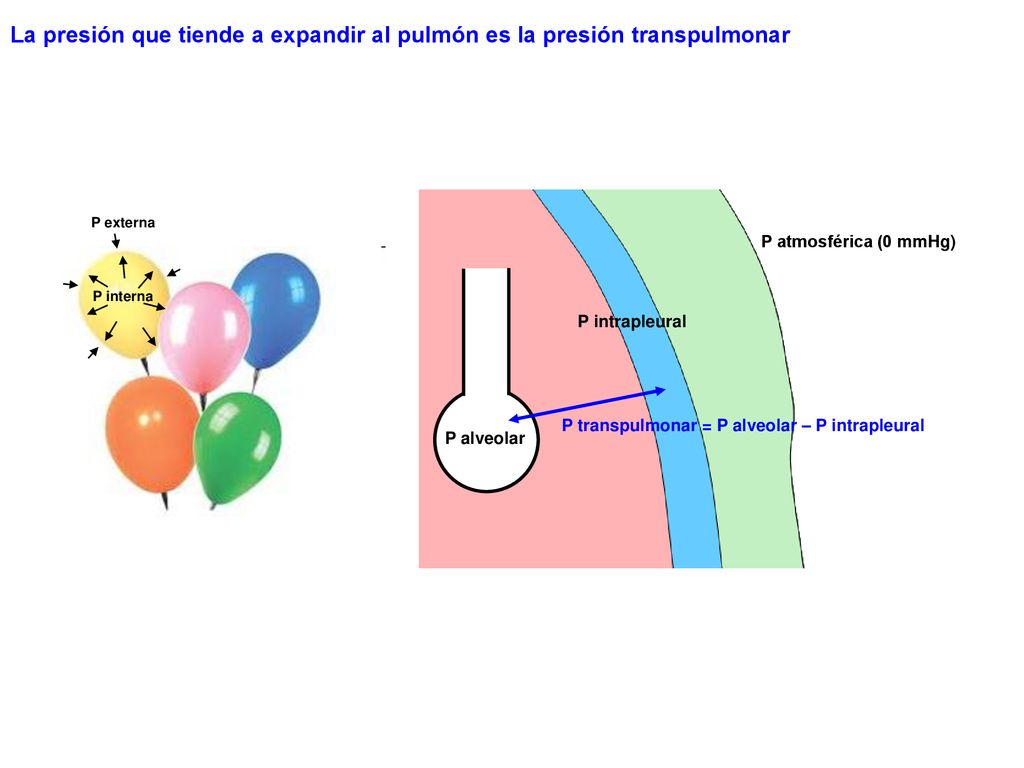

17 La presión que tiende a expandir al pulmón es la presión transpulmonar
P externa P atmosférica (0 mmHg) P interna P intrapleural P transpulmonar = P alveolar – P intrapleural P alveolar

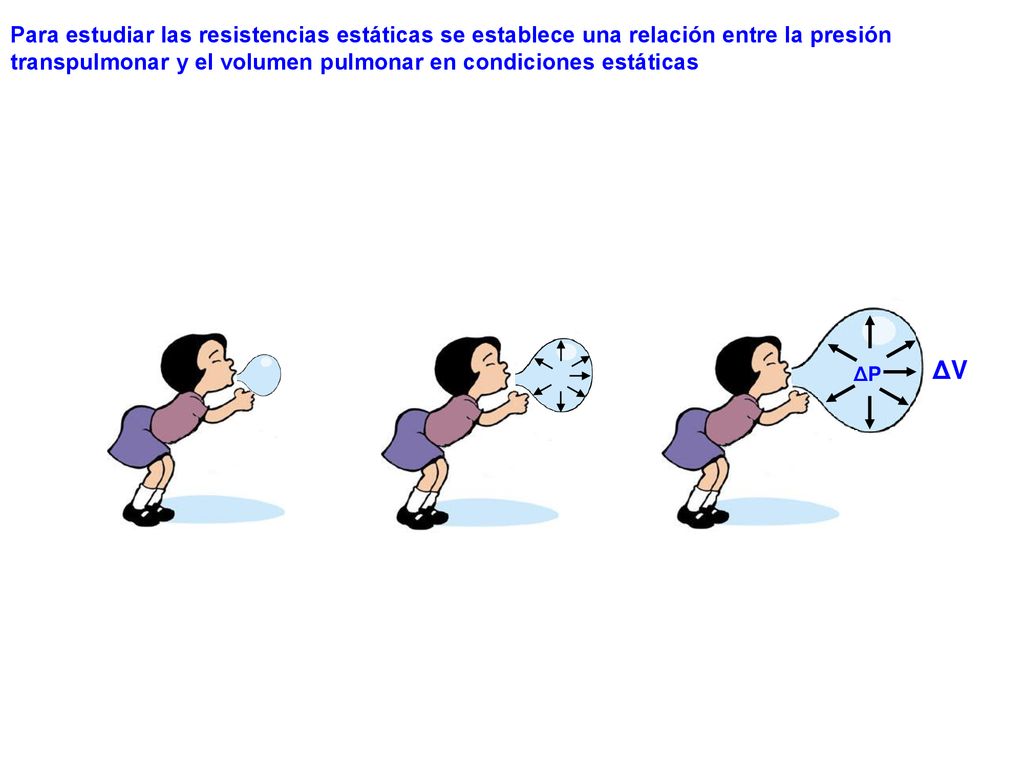

18 Para estudiar las resistencias estáticas se establece una relación entre la presión transpulmonar y el volumen pulmonar en condiciones estáticas ΔV ΔP

19 Al aumentar la presión transpulmonar el volumen pulmonar aumenta
Presión transpulmonar

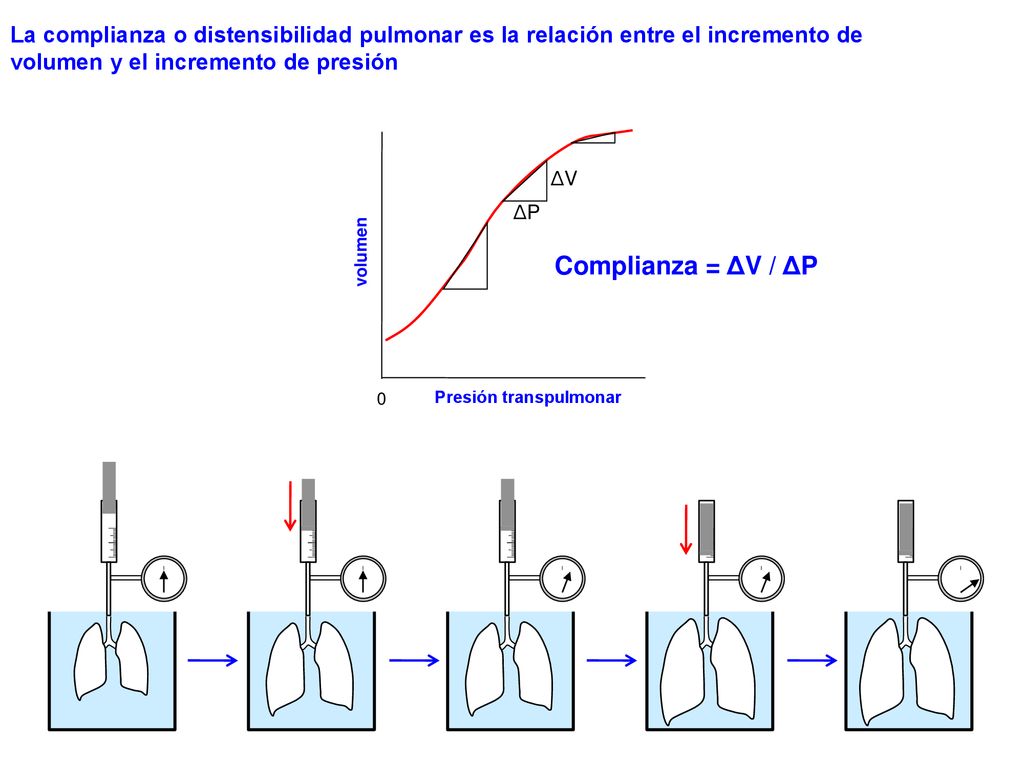

20 La complianza o distensibilidad pulmonar es la relación entre el incremento de volumen y el incremento de presión ΔV ΔP volumen Complianza = ΔV / ΔP Presión transpulmonar 20

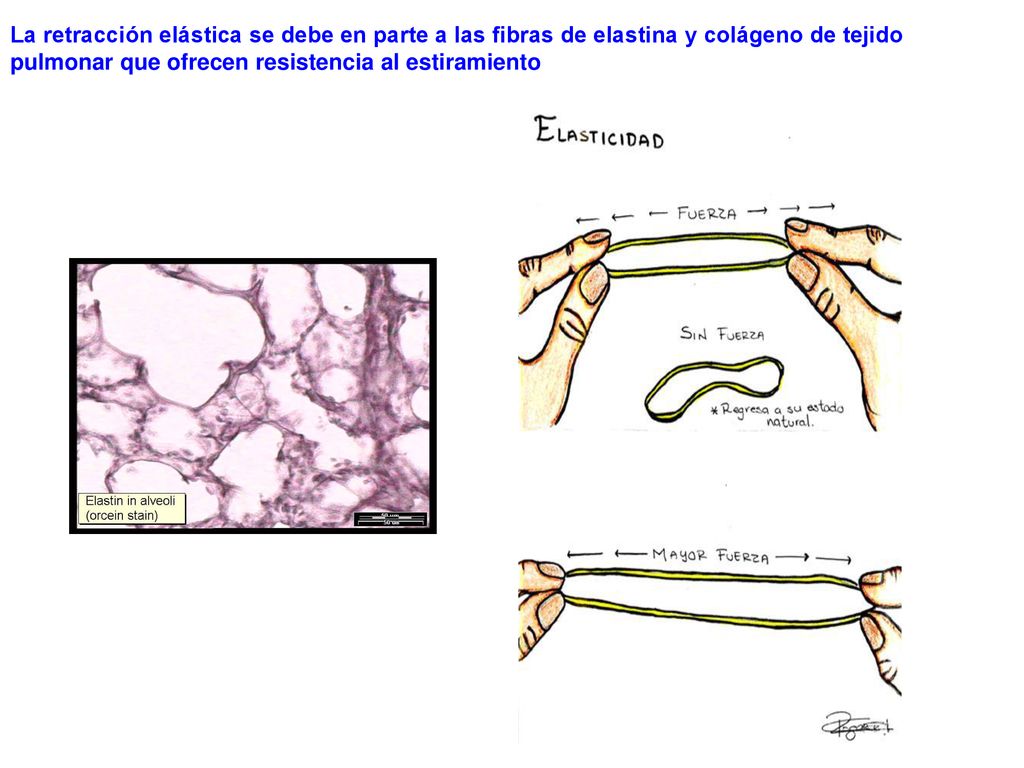

21 La retracción elástica se debe en parte a las fibras de elastina y colágeno de tejido pulmonar que ofrecen resistencia al estiramiento

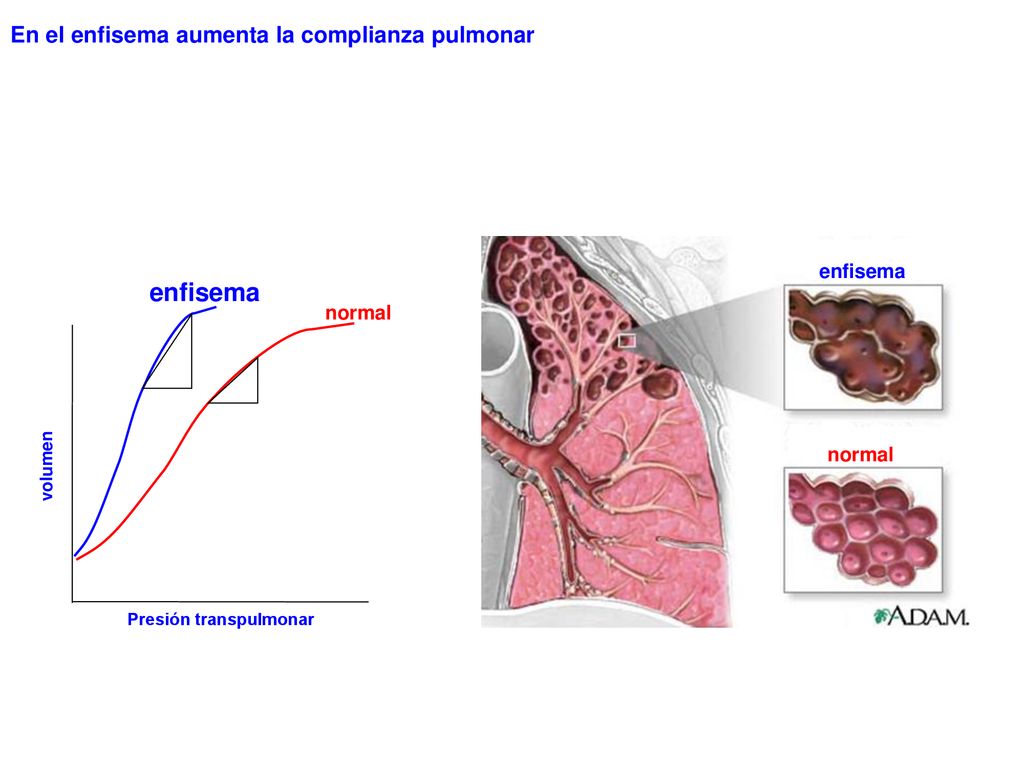

22 enfisema En el enfisema aumenta la complianza pulmonar enfisema normal
volumen Presión transpulmonar 22

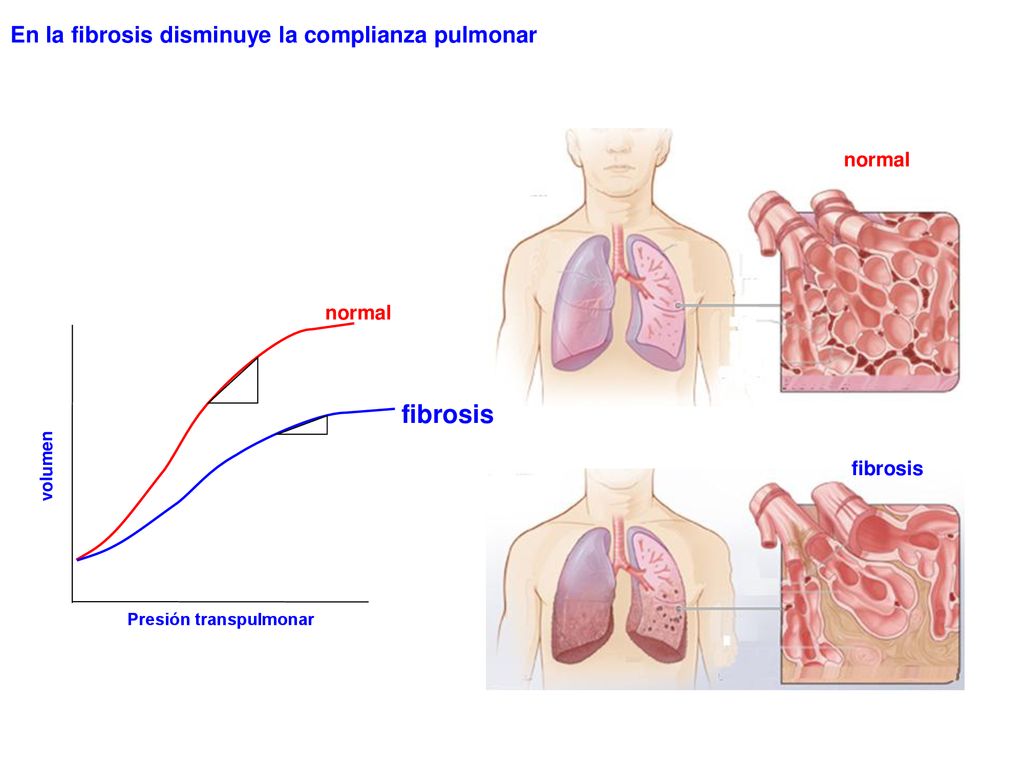

23 fibrosis En la fibrosis disminuye la complianza pulmonar normal normal
volumen fibrosis Presión transpulmonar 23

24 La retracción elástica del pulmón se debe en parte a la tensión superficial

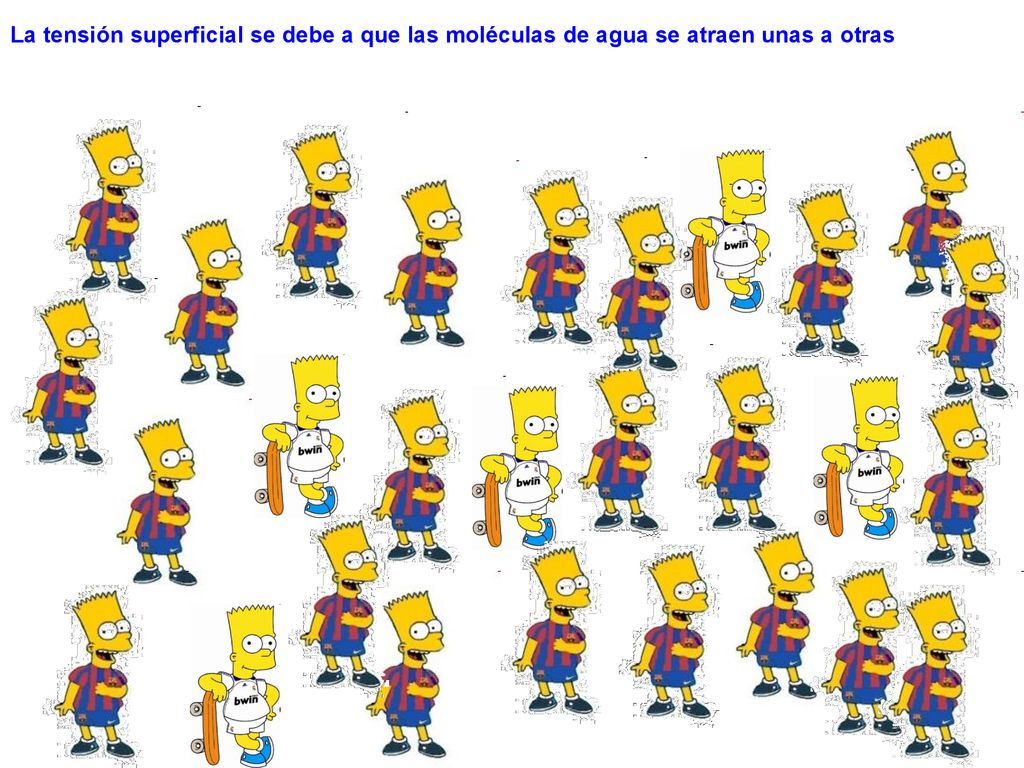

25 La tensión superficial se debe a que las moléculas de agua se atraen unas a otras
AIRE N2 AGUA O2 Puentes de hidrógeno

26 La tensión superficial se debe a que las moléculas de agua se atraen unas a otras

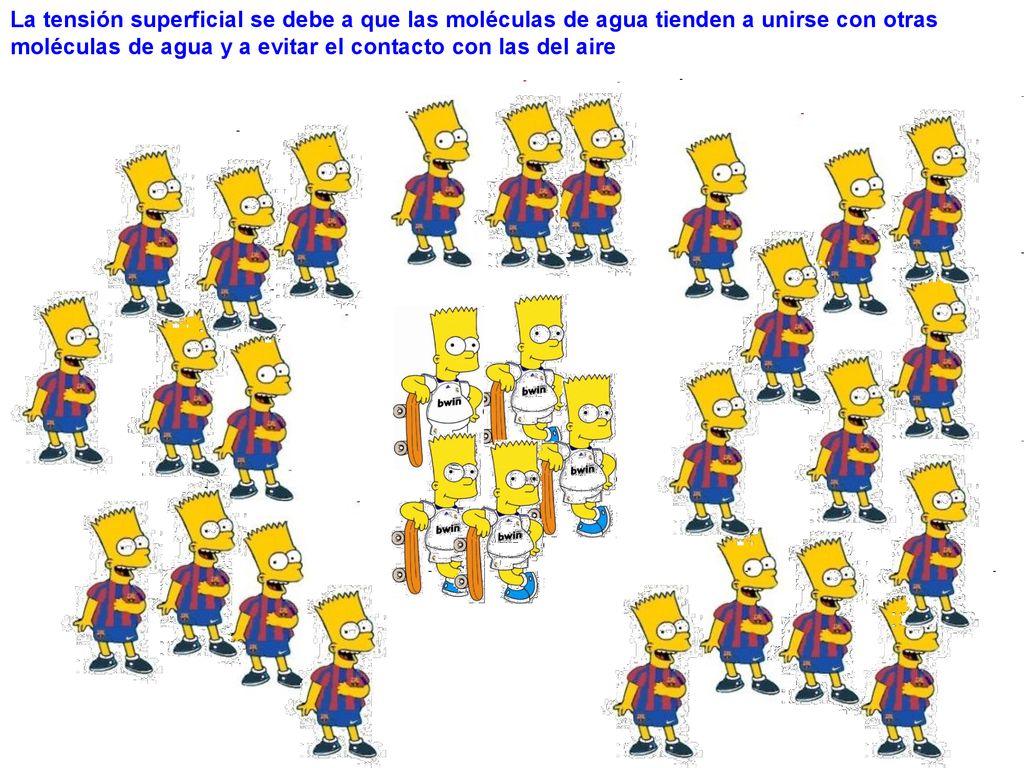

27 La tensión superficial se debe a que las moléculas de agua tienden a unirse con otras moléculas de agua y a evitar el contacto con las del aire

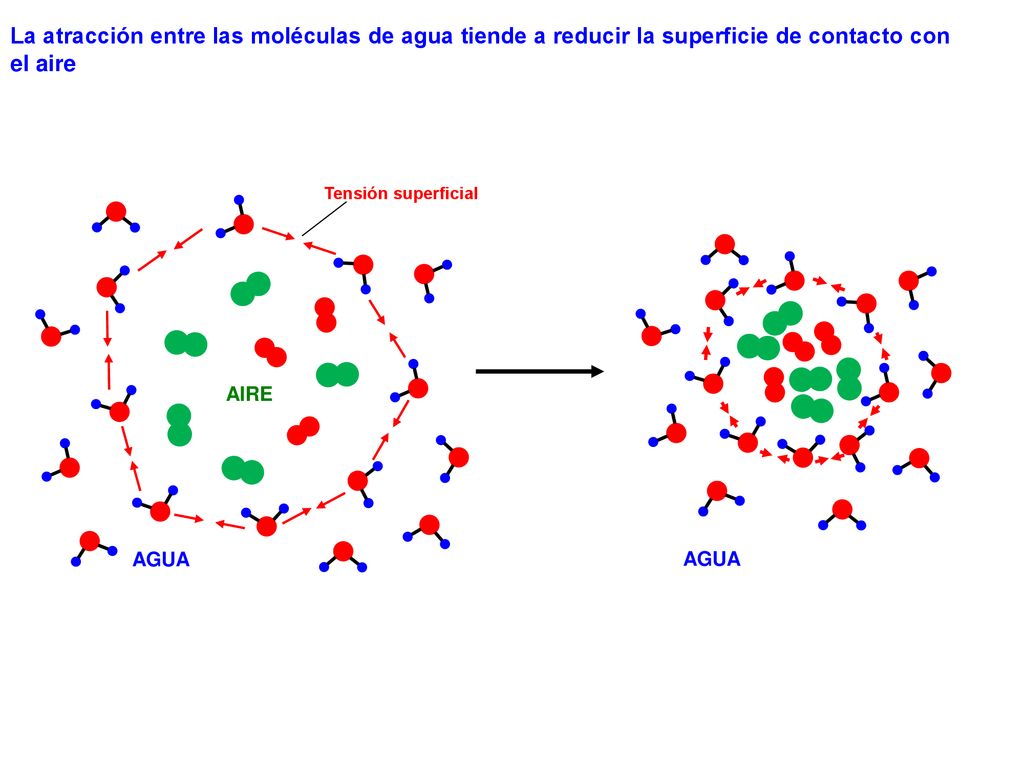

28 La atracción entre las moléculas de agua tiende a reducir la superficie de contacto con el aire
Tensión superficial AIRE AGUA AGUA

29 La tensión superficial tiende a colapsar las cavidades llenas de aire en contacto con el agua

30 La tensión superficial tiende a colapsar los alveolos pulmonares
AIRE AGUA P Para mantener los alveolos abiertos la presión en su interior debe ser mayor que en el exterior

31 surfactante surfactante
El surfactante pulmonar disminuye la tensión superficial Dipalmitoilfosfatidilcolina 62 % Fosfatidilglicerol % Otros fosfolípidos 10 % Lípidos neutrales 13 % Proteínas % Carbohidratos % AIRE surfactante O CH3 CH2 N P CH C Dipalmitoilfosfatidilcolina surfactante AIRE AGUA AGUA

32 El surfactante es sintetizado por las células alveolares tipo II
CÉLULA ALVEOLAR TIPO I Glucosa Piruvato Acetil CoA Malonil CoA Cuerpo laminar Colina surfactante Palmitato Fosfocolina Glicerol 3 fosfato CTP (trifosfato de citosina) Glucosa P CÉLULA ALVEOLAR TIPO II Diacil glicerol CDP-colina Colina capilar 1,2 diacilglicerol fosfocolina transferasa CMP MACRÓFAGO Dipalmitoilfosfatidilcolina

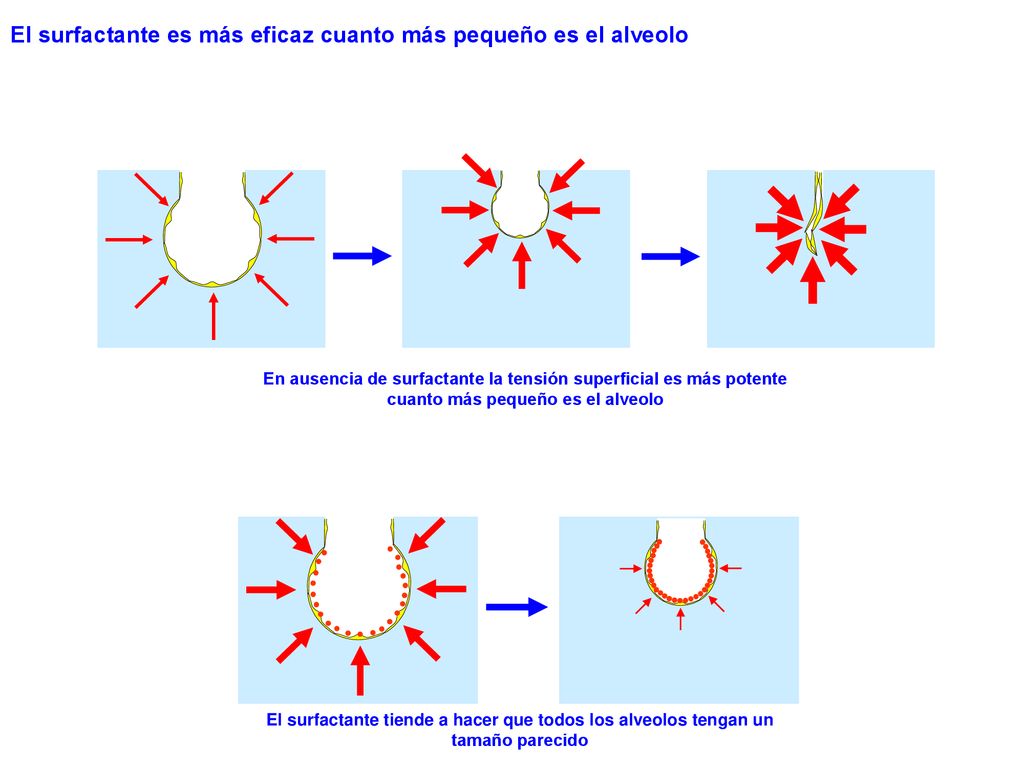

33 El surfactante es más eficaz cuanto más pequeño es el alveolo
En ausencia de surfactante la tensión superficial es más potente cuanto más pequeño es el alveolo El surfactante tiende a hacer que todos los alveolos tengan un tamaño parecido

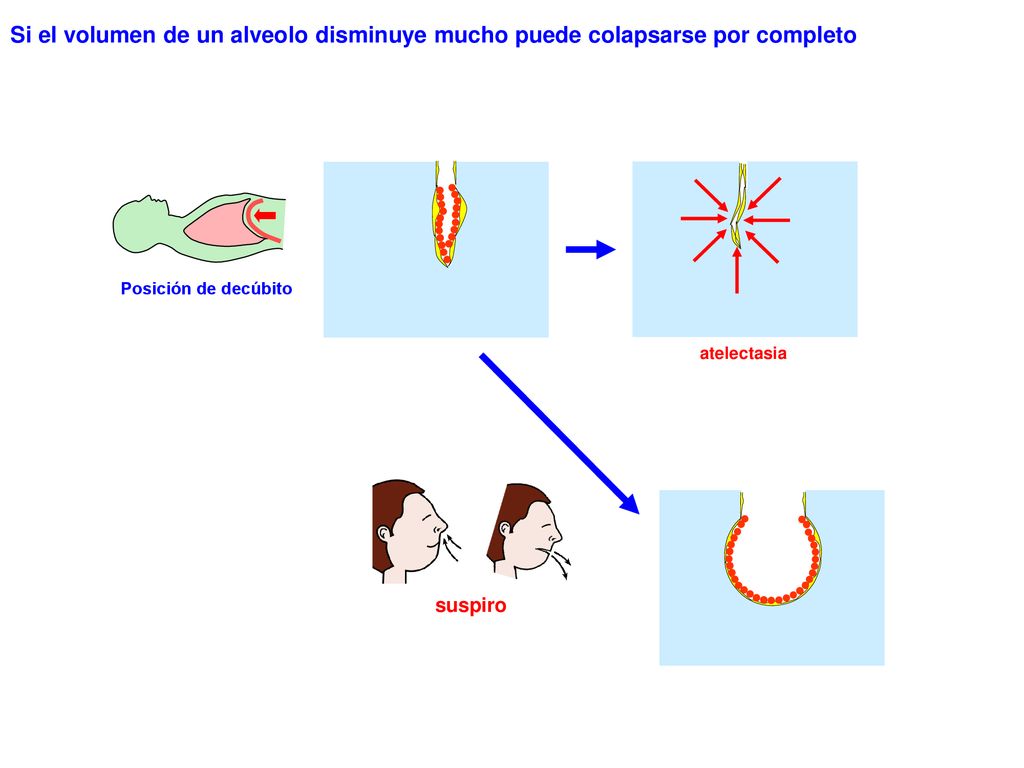

34 Si el volumen de un alveolo disminuye mucho puede colapsarse por completo
Posición de decúbito atelectasia suspiro

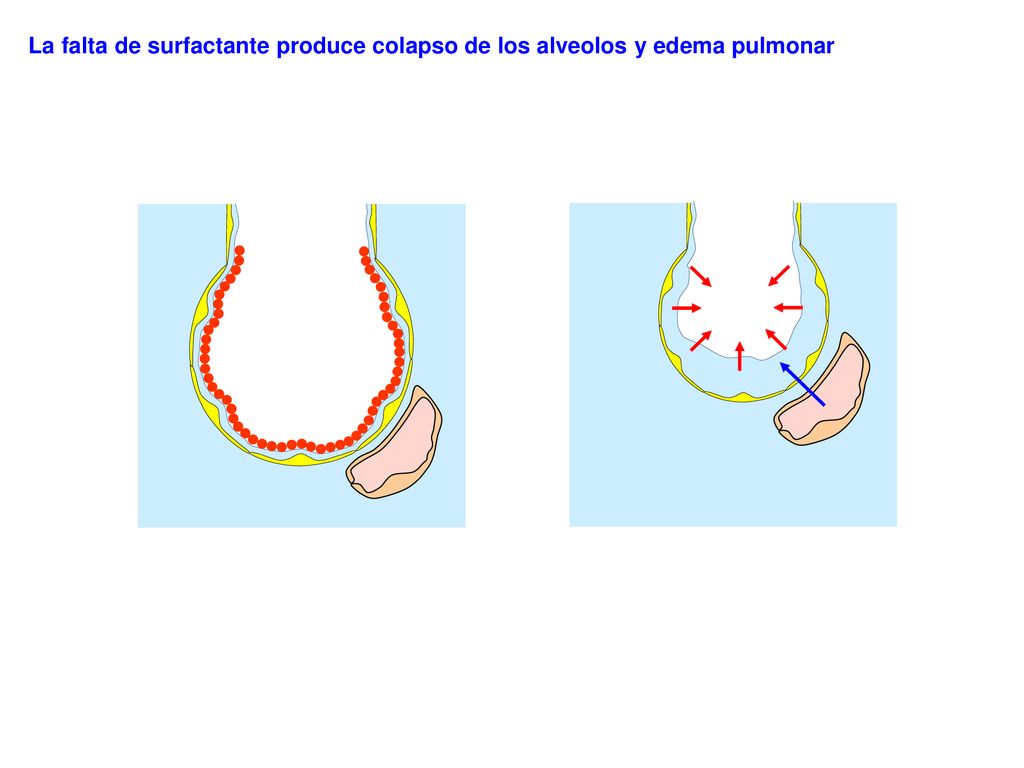

35 La falta de surfactante produce colapso de los alveolos y edema pulmonar

36 En los bebés prematuros puede faltar surfactante
Síntesis de surfactante

37 Presión positiva continua (CPAP)
La falta de surfactante en los bebés prematuros puede compensarse con presión positiva continua Presión positiva continua (CPAP)

38 Presión transpulmonar
Los pulmones presentan histéresis Presión transpulmonar volumen

39 Presión transpulmonar
Debido a la histéresis, para el mismo volumen hay que aplicar una mayor presión transpulmonar cuando se están inflando los pulmones que cuando se están desinflando Presión transpulmonar volumen

40 La histéresis se debe en parte a la viscosidad de los tejidos pulmonares
inflando Mayor presión desinflando Menor presión

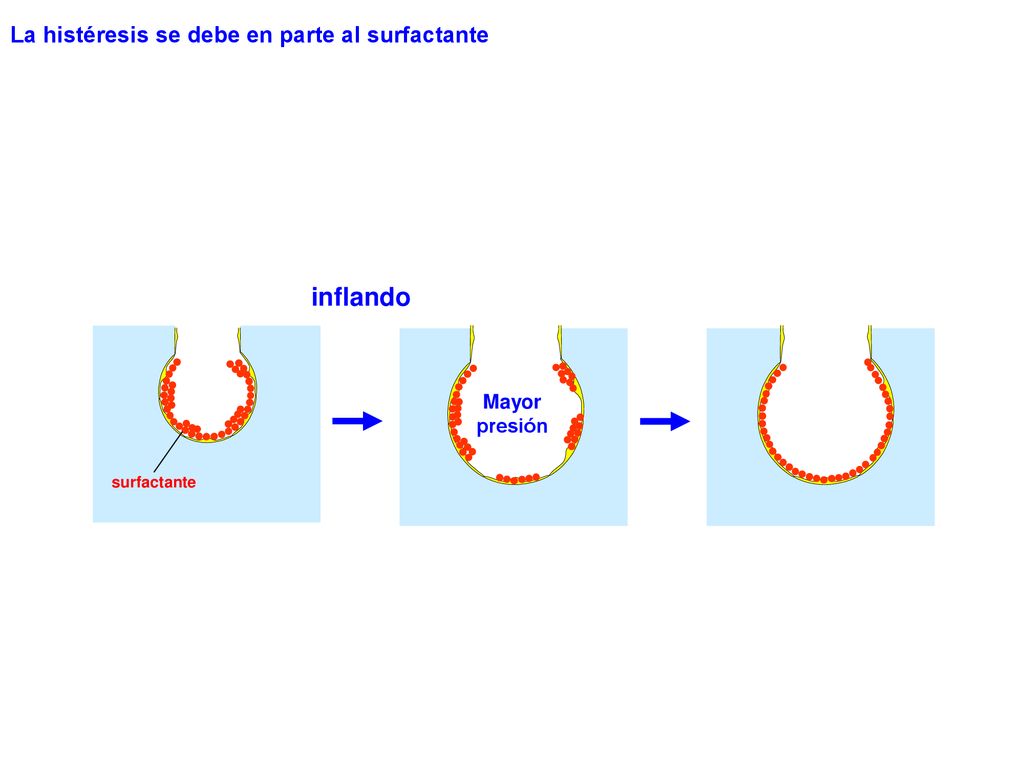

41 inflando La histéresis se debe en parte al surfactante Mayor presión

42 La complianza es mayor y la histéresis es menor en ausencia de tensión superficial
Llenando de líquido Volumen (ml) Llenando de aire Presión (cm H2O)

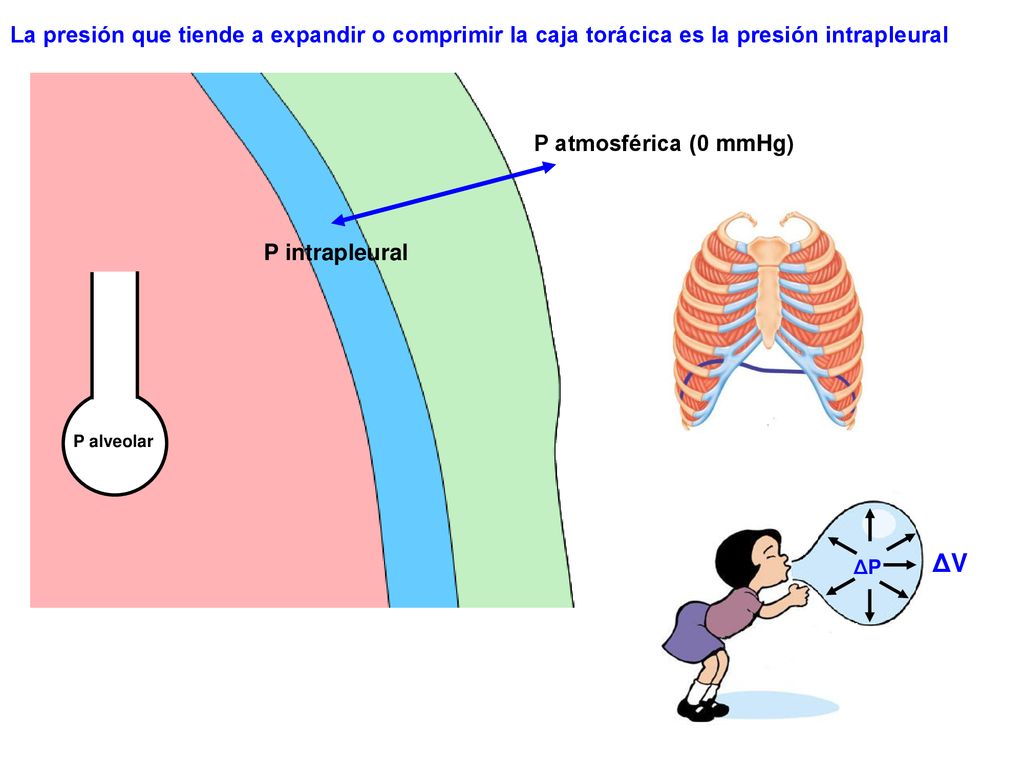

43 La presión que tiende a expandir o comprimir la caja torácica es la presión intrapleural
P atmosférica (0 mmHg) P intrapleural P alveolar ΔV ΔP

44 La caja torácica aislada está en equilibrio a un volumen de aproximadamente 70% de la capacidad vital 20 40 60 80 Capacidad vital -10 -20 +10 +20 +30 Presión (cm H2O) Volumen (%) positiva cero negativa

45 La complianza de la caja torácica aumenta cuando su volumen es mayor
Complianza = ΔV / ΔP 20 40 60 80 -10 -20 +10 +20 +30 Presión (cm H2O) Volumen (%) ΔV ΔP ΔV ΔP

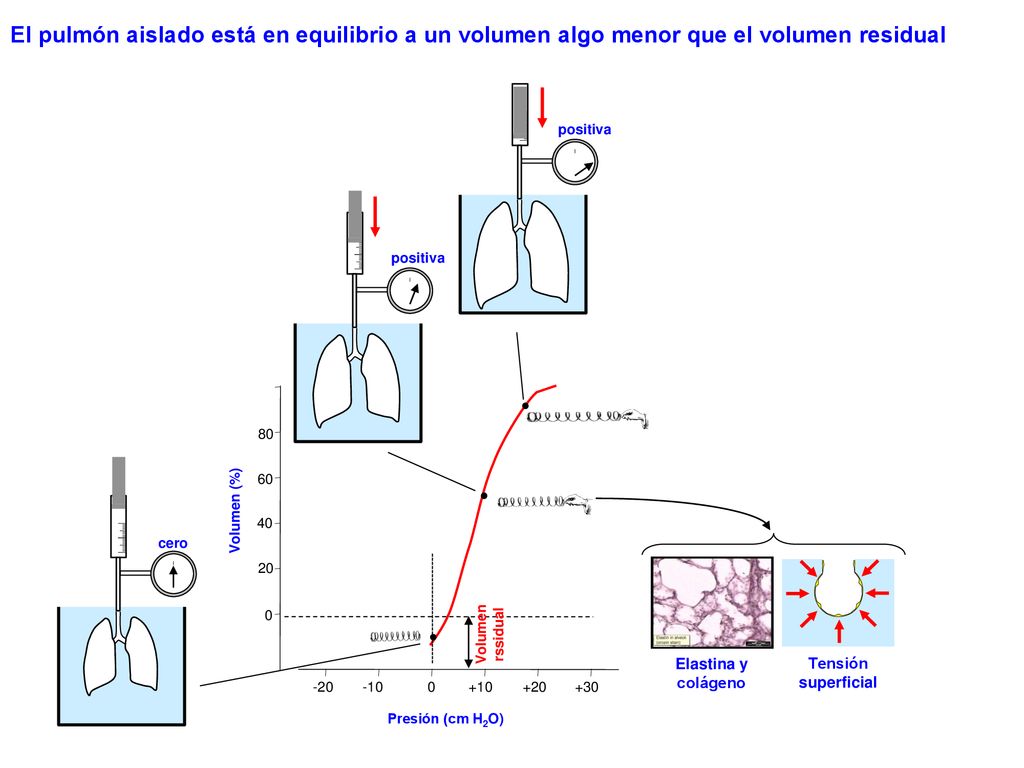

46 El pulmón aislado está en equilibrio a un volumen algo menor que el volumen residual
positiva positiva 80 60 Volumen (%) 40 cero 20 Volumen rssidual Elastina y colágeno Tensión superficial -20 -10 +10 +20 +30 Presión (cm H2O)

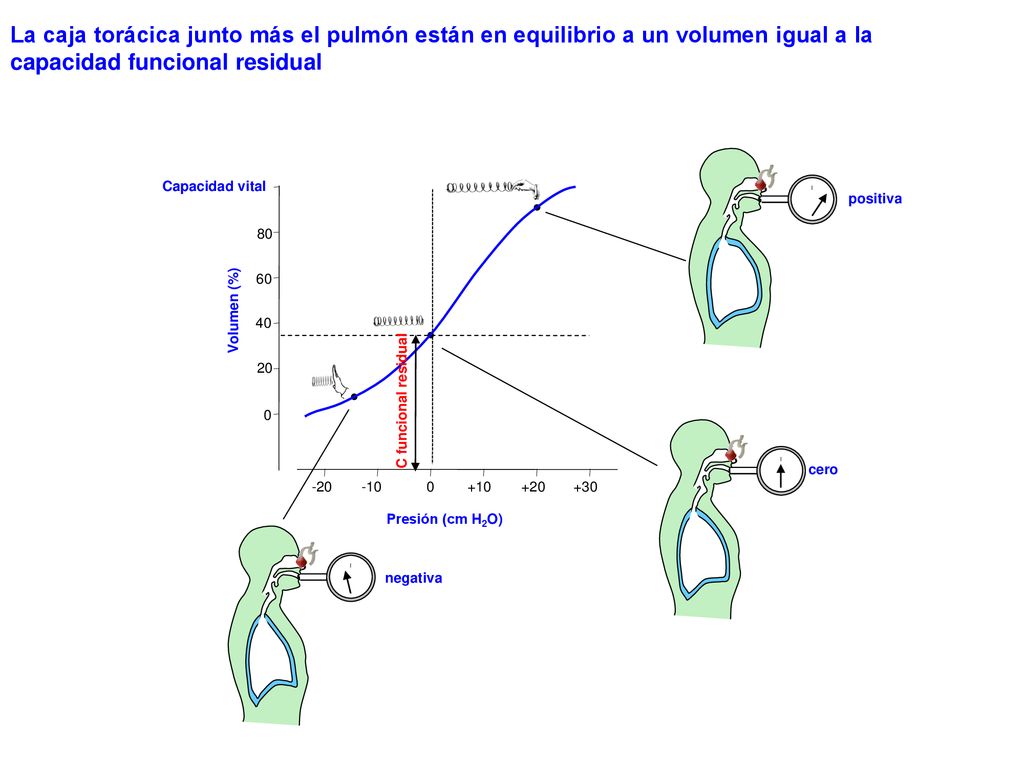

47 La caja torácica junto más el pulmón están en equilibrio a un volumen igual a la capacidad funcional residual 20 40 60 80 Capacidad vital -10 -20 +10 +20 +30 Volumen (%) C funcional residual Presión (cm H2O) positiva cero negativa

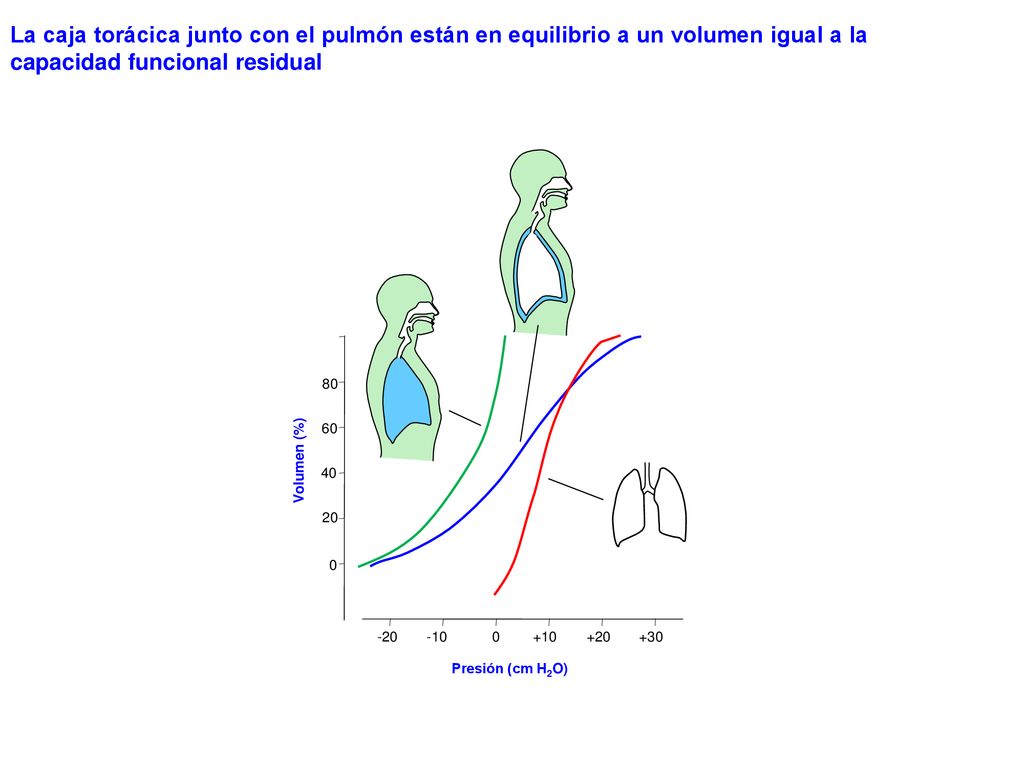

48 La caja torácica junto con el pulmón están en equilibrio a un volumen igual a la capacidad funcional residual 80 60 Volumen (%) 40 20 -20 -10 +10 +20 +30 Presión (cm H2O)

49 Cuando los músculos respiratorios están relajados el volumen es igual a la capacidad funcional residual Capacidad vital 80 60 Volumen (%) 40 20 C funcional residual Volumen rssidual -20 -10 +10 +20 +30 Presión (cm H2O) 49

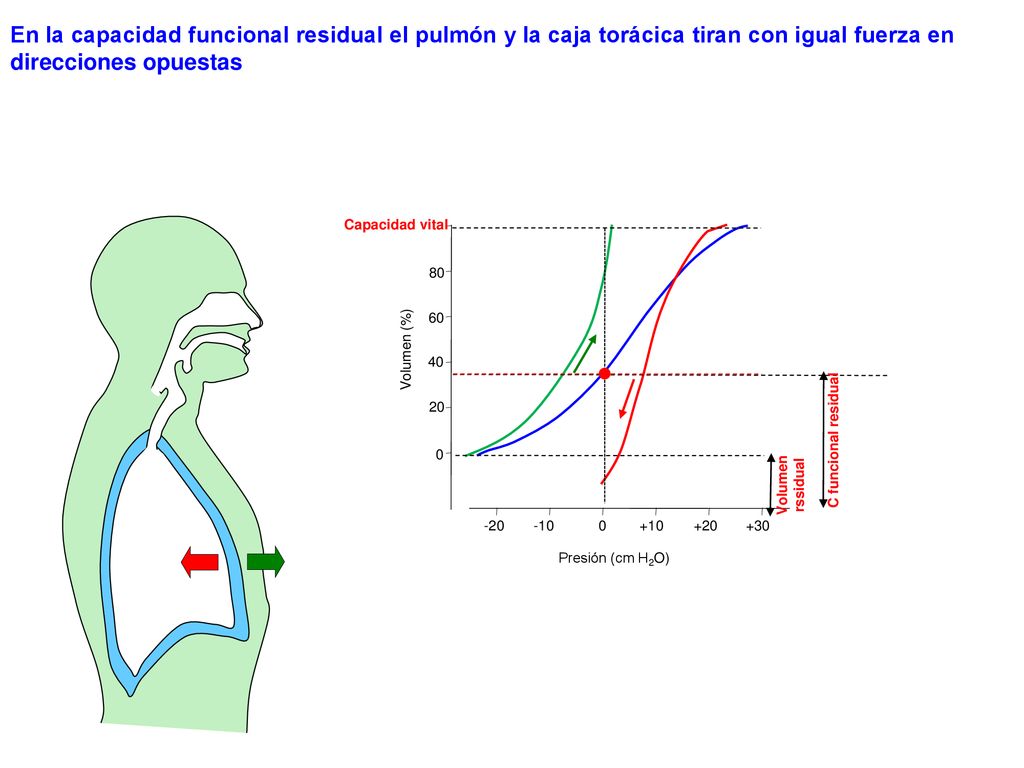

50 En la capacidad funcional residual el pulmón y la caja torácica tiran con igual fuerza en direcciones opuestas Capacidad vital 80 60 Volumen (%) 40 20 C funcional residual Volumen rssidual -20 -10 +10 +20 +30 Presión (cm H2O) 50

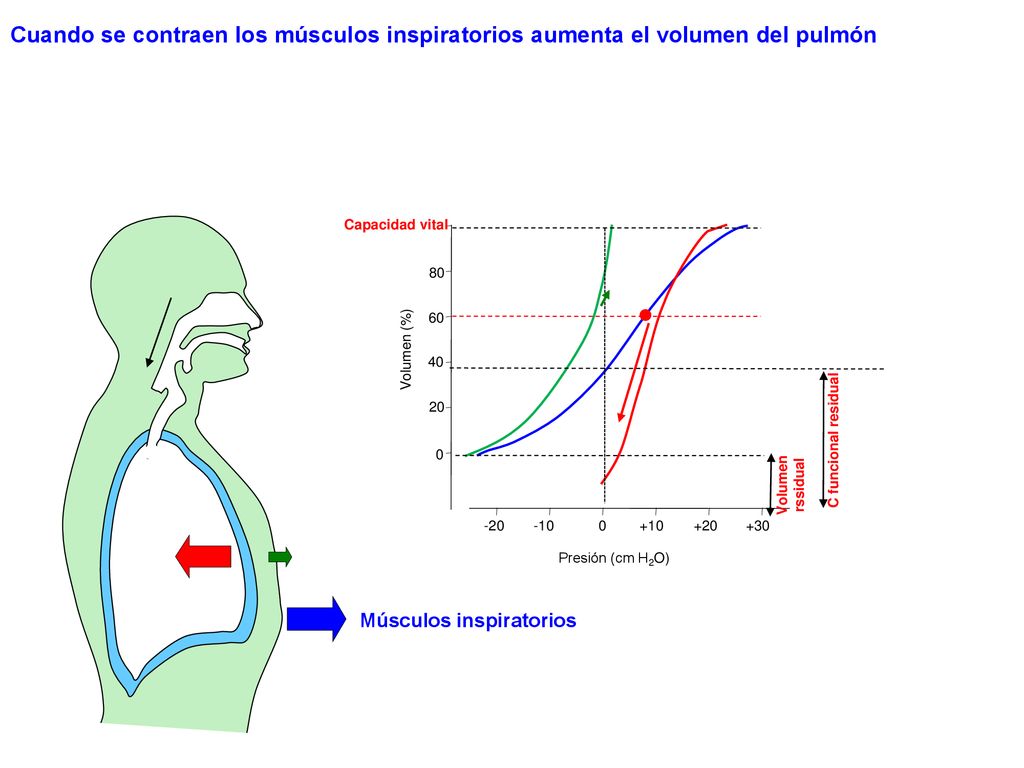

51 Cuando se contraen los músculos inspiratorios aumenta el volumen del pulmón
Capacidad vital 80 60 Volumen (%) 40 20 C funcional residual Volumen rssidual -20 -10 +10 +20 +30 Presión (cm H2O) Músculos inspiratorios 51

52 Al llegar al volumen de reserva inspiratorio los músculos inspiratorios no pueden vencer la oposición del pulmón y de la caja torácica Capacidad vital 80 60 Volumen (%) 40 20 C funcional residual Volumen rssidual -20 -10 +10 +20 +30 Presión (cm H2O) Músculos inspiratorios 52

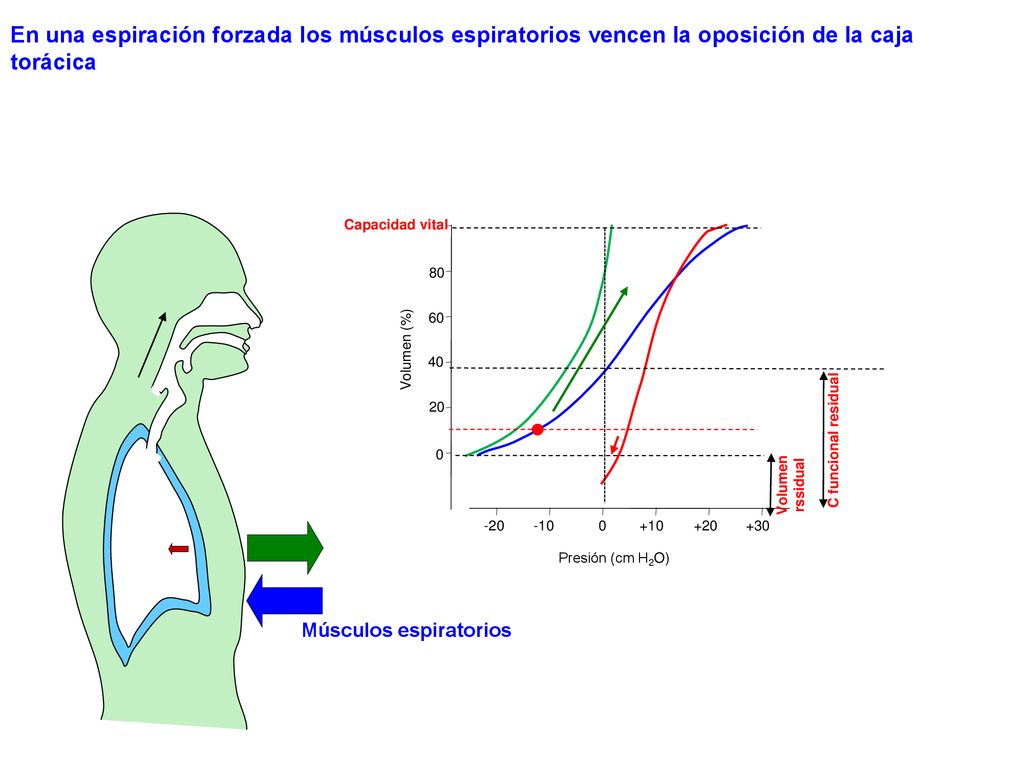

53 En una espiración forzada los músculos espiratorios vencen la oposición de la caja torácica
Capacidad vital 80 60 Volumen (%) 40 20 C funcional residual Volumen rssidual -20 -10 +10 +20 +30 Presión (cm H2O) Músculos espiratorios 53

54 Si entra aire en el espacio pleural la caja torácica se expande y el pulmón se colapsa
NORMAL NEUMOTORAX
