1 Colegio Ntra. Sra. del Buen Consejo (Agustinas)
12/11/2018 FÍSICA Y QUÍMICA 3º ESO Colegio Ntra. Sra. del Buen Consejo (Agustinas) 12/11/2018 Juan Antonio Romano Largo

2 Juan Antonio Romano Largo

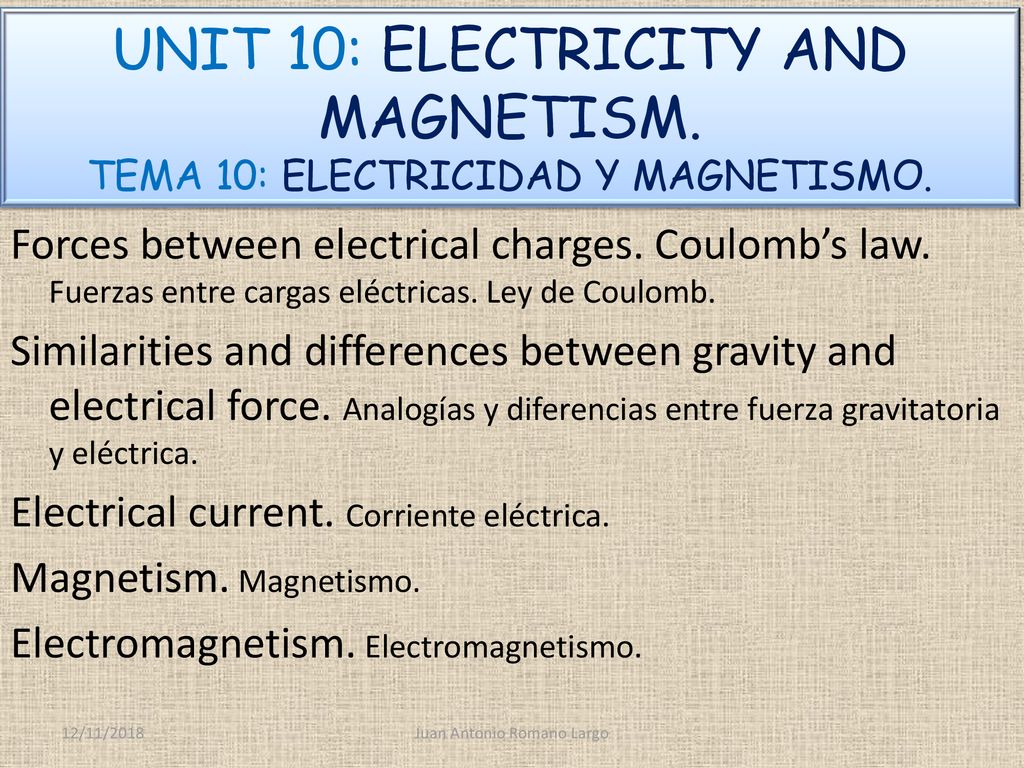

UNIT 10: ELECTRICITY AND MAGNETISM. TEMA 10: ELECTRICIDAD Y MAGNETISMO. Forces between electrical charges. Coulomb’s law. Fuerzas entre cargas eléctricas. Ley de Coulomb. Similarities and differences between gravity and electrical force. Analogías y diferencias entre fuerza gravitatoria y eléctrica. Electrical current. Corriente eléctrica. Magnetism. Magnetismo. Electromagnetism. Electromagnetismo. 12/11/2018 Juan Antonio Romano Largo

3 Juan Antonio Romano Largo

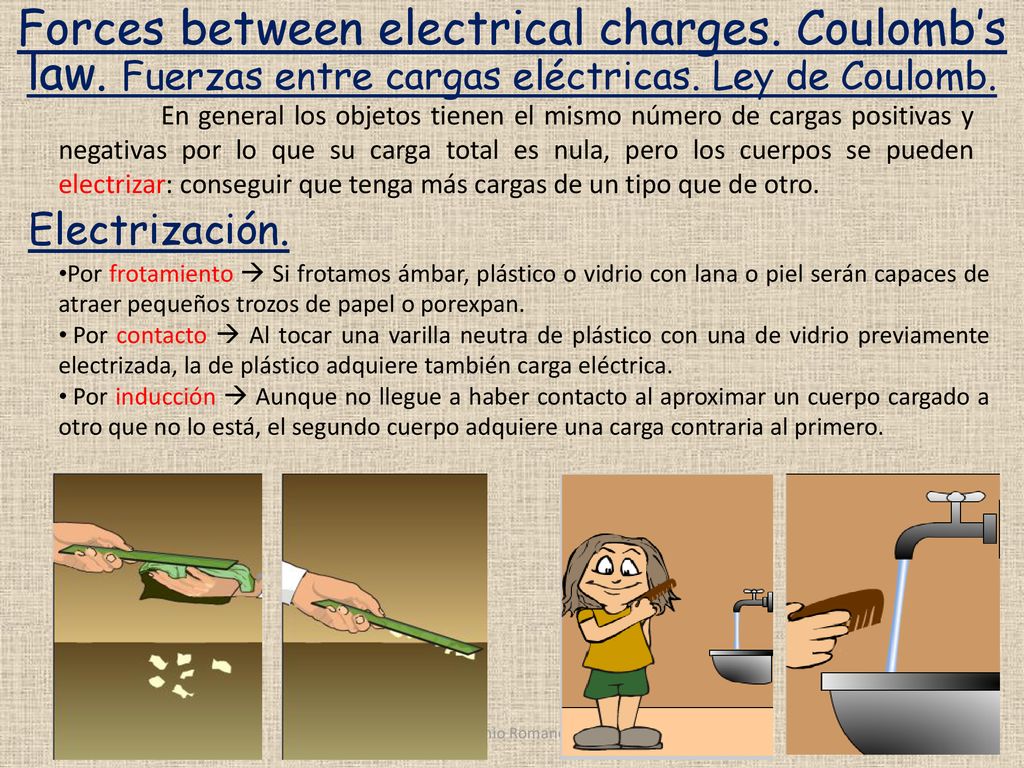

Forces between electrical charges. Coulomb’s law. Fuerzas entre cargas eléctricas. Ley de Coulomb. En general los objetos tienen el mismo número de cargas positivas y negativas por lo que su carga total es nula, pero los cuerpos se pueden electrizar: conseguir que tenga más cargas de un tipo que de otro. Electrización. Por frotamiento  Si frotamos ámbar, plástico o vidrio con lana o piel serán capaces de atraer pequeños trozos de papel o porexpan. Por contacto  Al tocar una varilla neutra de plástico con una de vidrio previamente electrizada, la de plástico adquiere también carga eléctrica. Por inducción  Aunque no llegue a haber contacto al aproximar un cuerpo cargado a otro que no lo está, el segundo cuerpo adquiere una carga contraria al primero. 12/11/2018 Juan Antonio Romano Largo

4 Juan Antonio Romano Largo

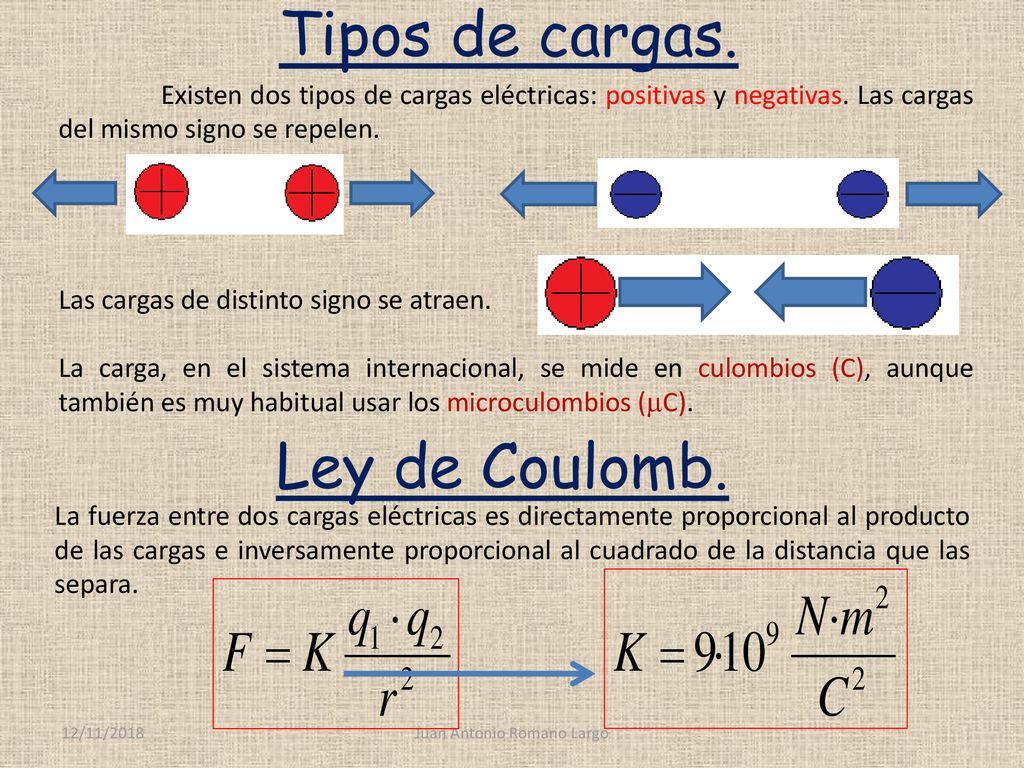

Tipos de cargas. Existen dos tipos de cargas eléctricas: positivas y negativas. Las cargas del mismo signo se repelen. Las cargas de distinto signo se atraen. La carga, en el sistema internacional, se mide en culombios (C), aunque también es muy habitual usar los microculombios (mC). Ley de Coulomb. La fuerza entre dos cargas eléctricas es directamente proporcional al producto de las cargas e inversamente proporcional al cuadrado de la distancia que las separa. 12/11/2018 Juan Antonio Romano Largo

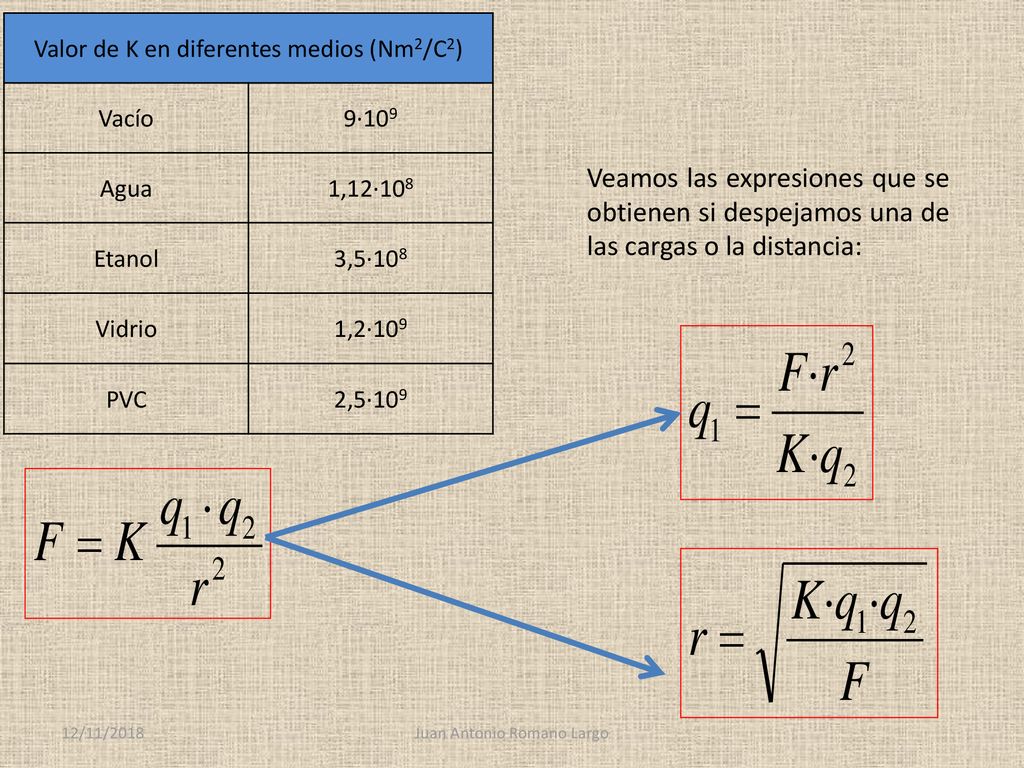

5 Valor de K en diferentes medios (Nm2/C2)
Vacío 9·109 Agua 1,12·108 Etanol 3,5·108 Vidrio 1,2·109 PVC 2,5·109 Veamos las expresiones que se obtienen si despejamos una de las cargas o la distancia: 12/11/2018 Juan Antonio Romano Largo

6 Juan Antonio Romano Largo

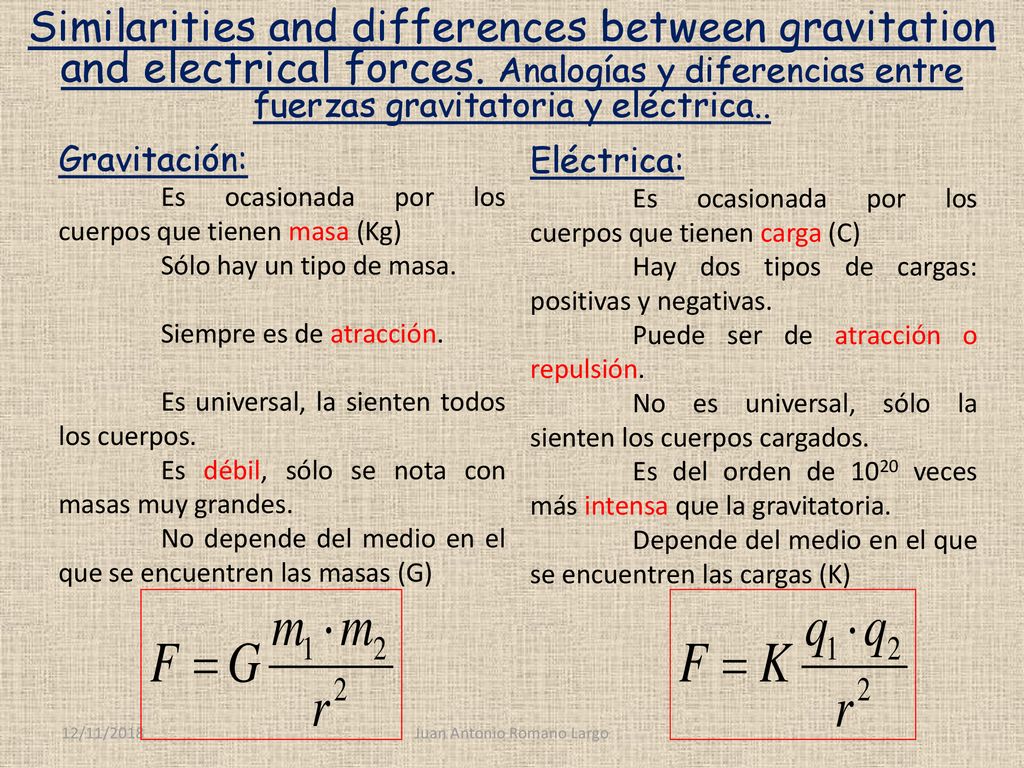

Similarities and differences between gravitation and electrical forces. Analogías y diferencias entre fuerzas gravitatoria y eléctrica.. Gravitación: Es ocasionada por los cuerpos que tienen masa (Kg) Sólo hay un tipo de masa. Siempre es de atracción. Es universal, la sienten todos los cuerpos. Es débil, sólo se nota con masas muy grandes. No depende del medio en el que se encuentren las masas (G) Eléctrica: Es ocasionada por los cuerpos que tienen carga (C) Hay dos tipos de cargas: positivas y negativas. Puede ser de atracción o repulsión. No es universal, sólo la sienten los cuerpos cargados. Es del orden de 1020 veces más intensa que la gravitatoria. Depende del medio en el que se encuentren las cargas (K) 12/11/2018 Juan Antonio Romano Largo

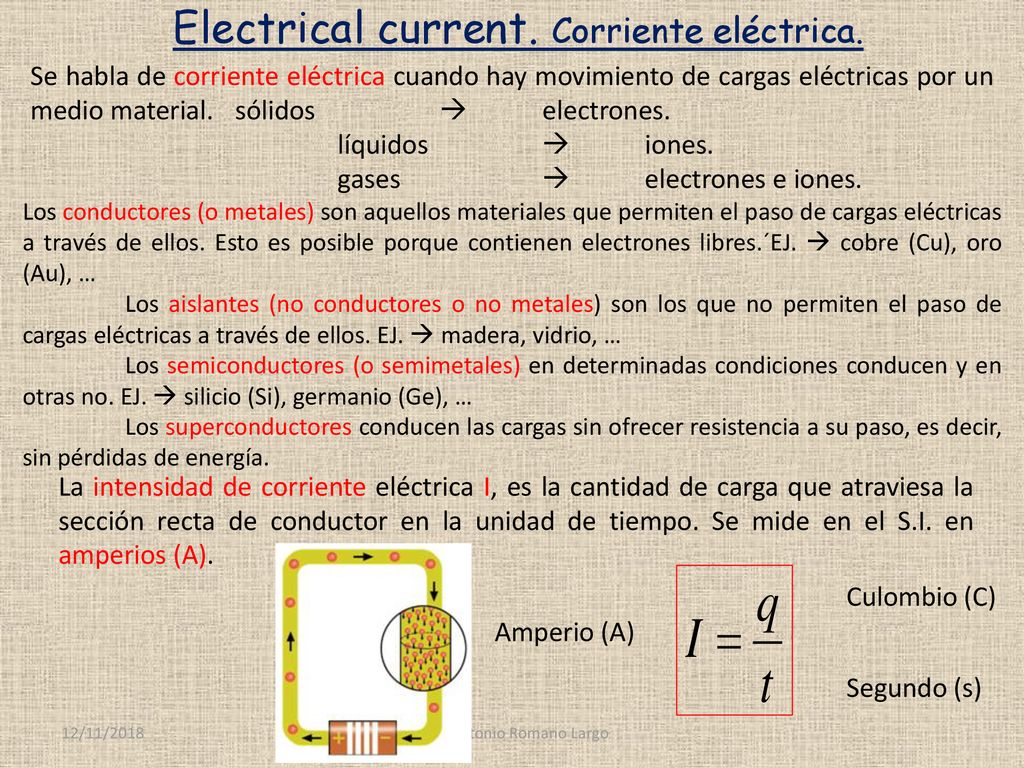

7 Electrical current. Corriente eléctrica.
Se habla de corriente eléctrica cuando hay movimiento de cargas eléctricas por un medio material. sólidos  electrones. líquidos  iones. gases  electrones e iones. Los conductores (o metales) son aquellos materiales que permiten el paso de cargas eléctricas a través de ellos. Esto es posible porque contienen electrones libres.´EJ.  cobre (Cu), oro (Au), … Los aislantes (no conductores o no metales) son los que no permiten el paso de cargas eléctricas a través de ellos. EJ.  madera, vidrio, … Los semiconductores (o semimetales) en determinadas condiciones conducen y en otras no. EJ.  silicio (Si), germanio (Ge), … Los superconductores conducen las cargas sin ofrecer resistencia a su paso, es decir, sin pérdidas de energía. La intensidad de corriente eléctrica I, es la cantidad de carga que atraviesa la sección recta de conductor en la unidad de tiempo. Se mide en el S.I. en amperios (A). Culombio (C) Amperio (A) Segundo (s) 12/11/2018 Juan Antonio Romano Largo

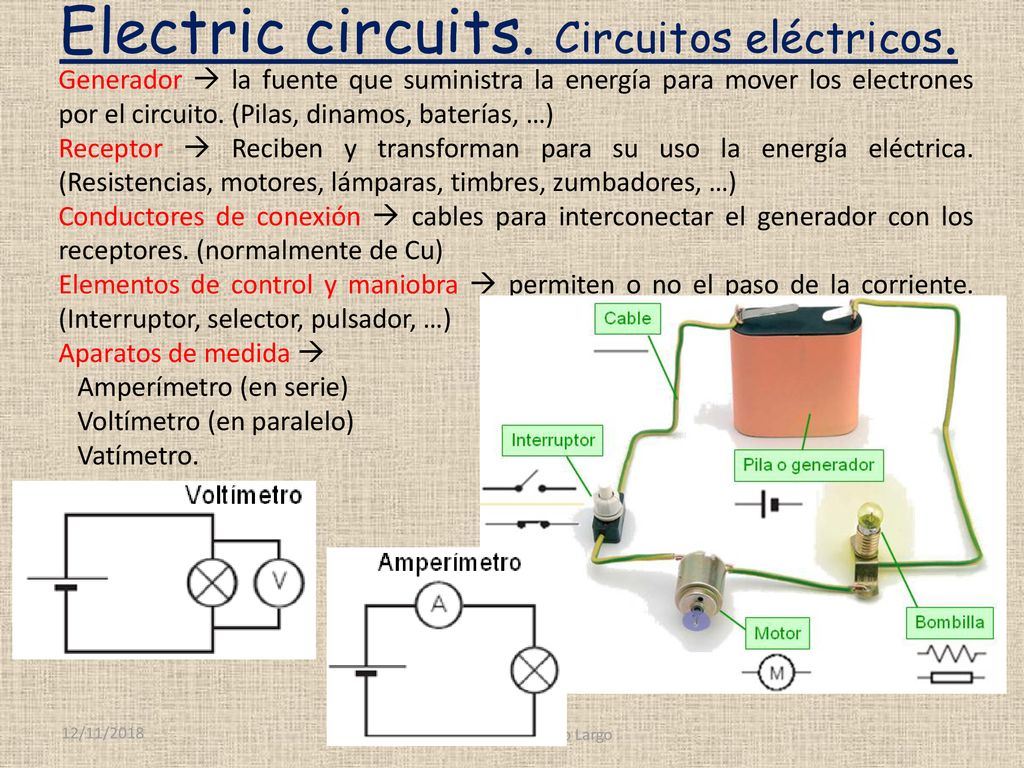

8 Electric circuits. Circuitos eléctricos.
Generador  la fuente que suministra la energía para mover los electrones por el circuito. (Pilas, dinamos, baterías, …) Receptor  Reciben y transforman para su uso la energía eléctrica. (Resistencias, motores, lámparas, timbres, zumbadores, …) Conductores de conexión  cables para interconectar el generador con los receptores. (normalmente de Cu) Elementos de control y maniobra  permiten o no el paso de la corriente. (Interruptor, selector, pulsador, …) Aparatos de medida  Amperímetro (en serie) Voltímetro (en paralelo) Vatímetro. 12/11/2018 Juan Antonio Romano Largo

9 Juan Antonio Romano Largo

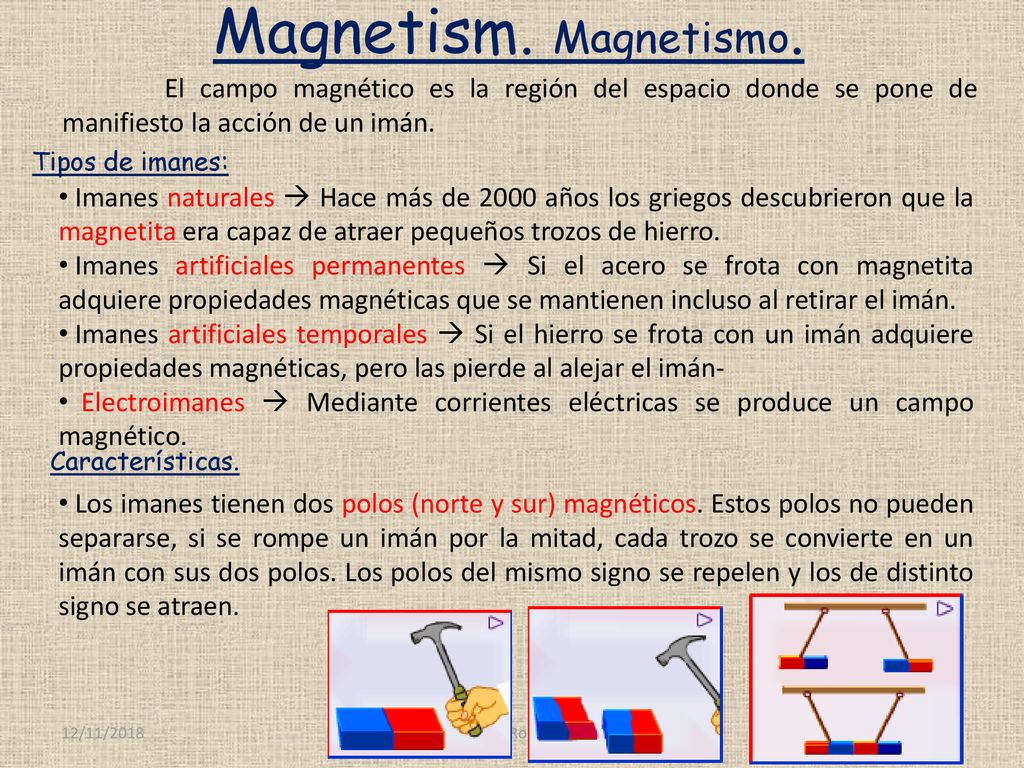

Magnetism. Magnetismo. El campo magnético es la región del espacio donde se pone de manifiesto la acción de un imán. Tipos de imanes: Imanes naturales  Hace más de 2000 años los griegos descubrieron que la magnetita era capaz de atraer pequeños trozos de hierro. Imanes artificiales permanentes  Si el acero se frota con magnetita adquiere propiedades magnéticas que se mantienen incluso al retirar el imán. Imanes artificiales temporales  Si el hierro se frota con un imán adquiere propiedades magnéticas, pero las pierde al alejar el imán- Electroimanes  Mediante corrientes eléctricas se produce un campo magnético. Características. Los imanes tienen dos polos (norte y sur) magnéticos. Estos polos no pueden separarse, si se rompe un imán por la mitad, cada trozo se convierte en un imán con sus dos polos. Los polos del mismo signo se repelen y los de distinto signo se atraen. 12/11/2018 Juan Antonio Romano Largo

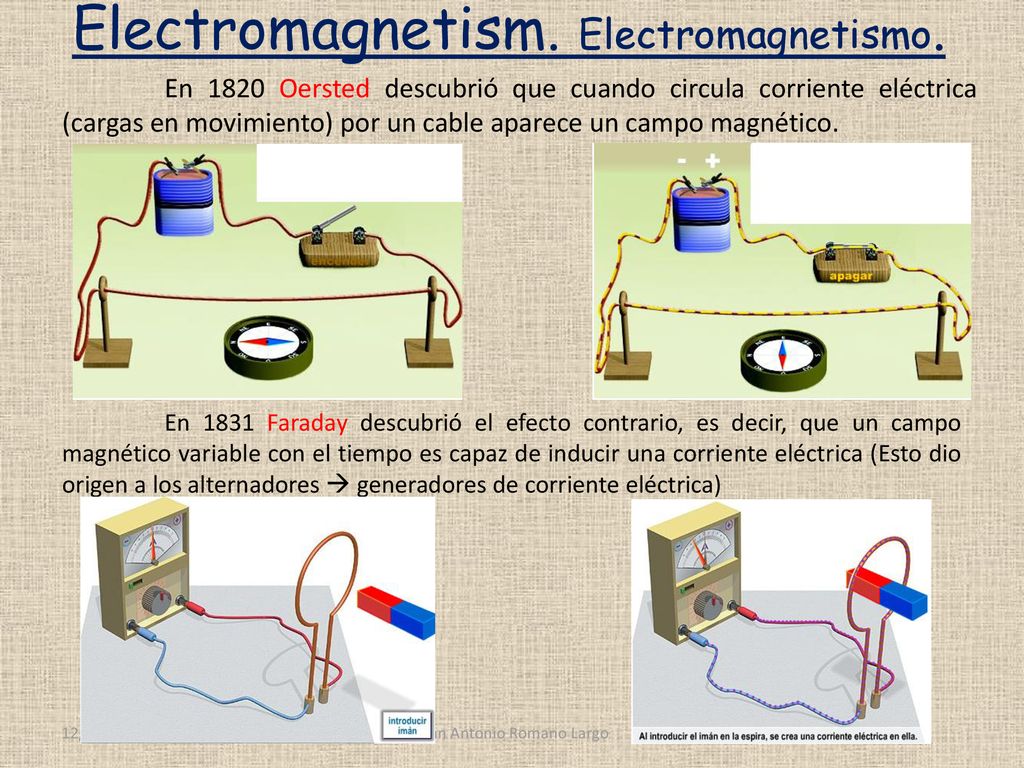

10 Electromagnetism. Electromagnetismo.
En 1820 Oersted descubrió que cuando circula corriente eléctrica (cargas en movimiento) por un cable aparece un campo magnético. En 1831 Faraday descubrió el efecto contrario, es decir, que un campo magnético variable con el tiempo es capaz de inducir una corriente eléctrica (Esto dio origen a los alternadores  generadores de corriente eléctrica) 12/11/2018 Juan Antonio Romano Largo
