1 Impacto de la Energía Esencial en la calidad del servicio eléctrico.
CEDELEF - Huancayo Huancayo, septiembre 2016

2 Apagón Eléctrico Blackout
Razones para la caída del suministro eléctrico: Daños en la línea Eléctrica. Un defecto en la subestación. Sistemas de alarma contra incendios. Fallos en los Sistemas de Protección (Interruptores, relés, etc). Cortocircuito. Sobrecarga. Exceso de consumo. Error humano en la operación.

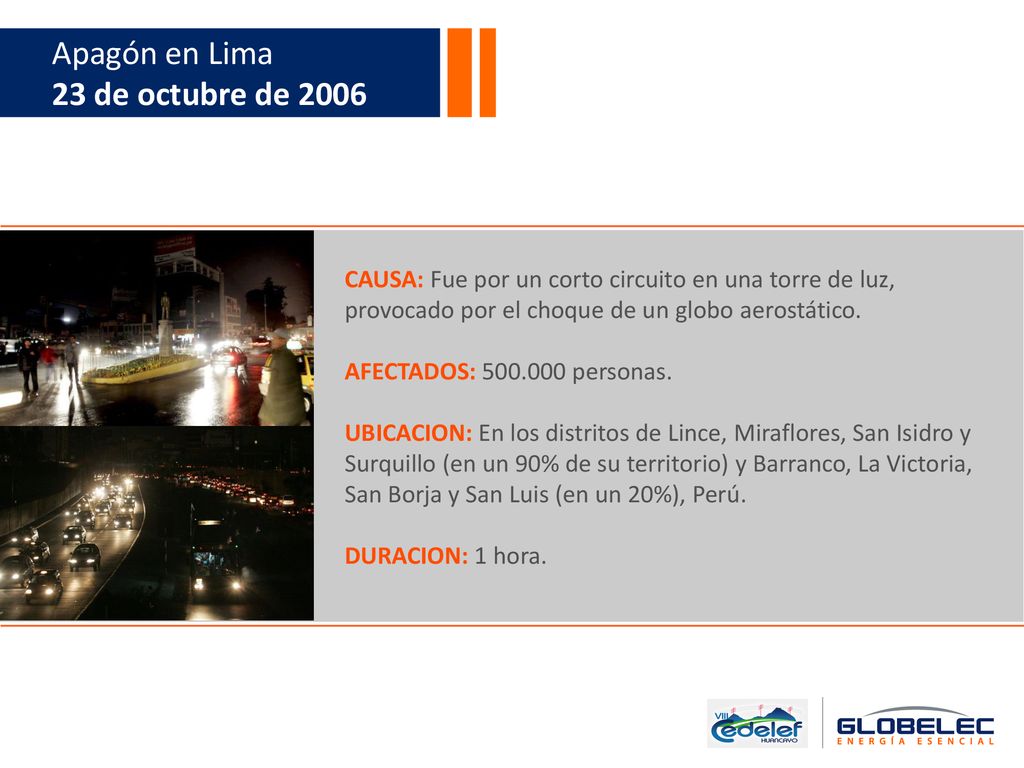

3 Apagón en Lima 23 de octubre de 2006
CAUSA: Fue por un corto circuito en una torre de luz, provocado por el choque de un globo aerostático. AFECTADOS: personas. UBICACION: En los distritos de Lince, Miraflores, San Isidro y Surquillo (en un 90% de su territorio) y Barranco, La Victoria, San Borja y San Luis (en un 20%), Perú. DURACION: 1 hora.

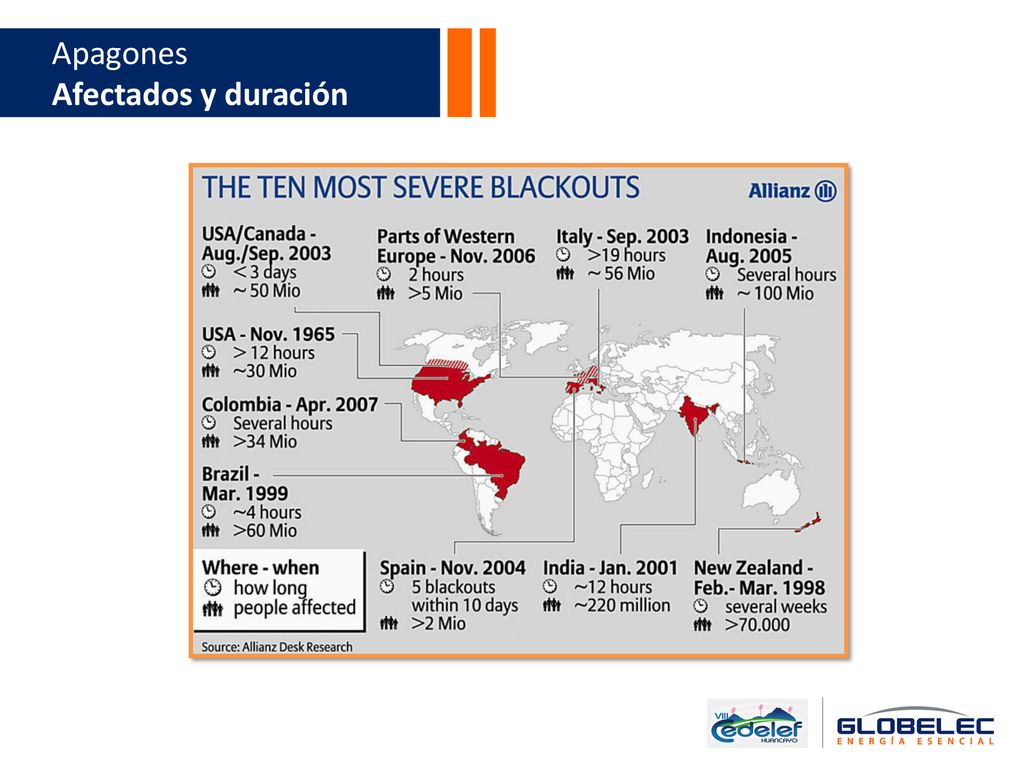

4 Apagones Afectados y duración

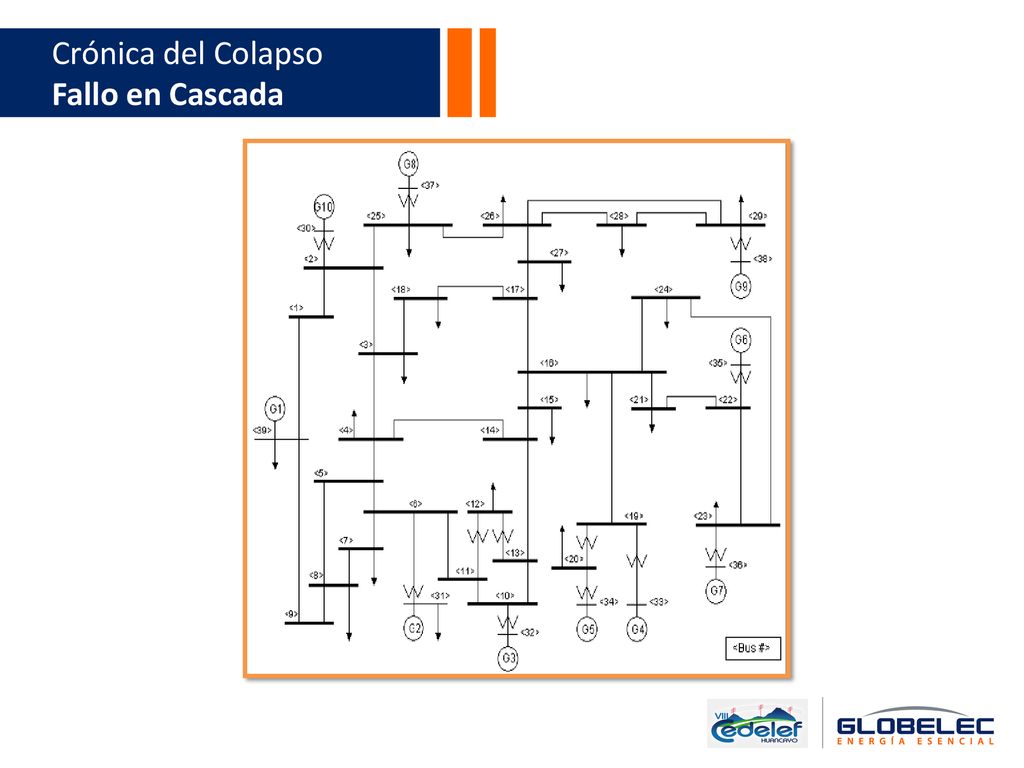

5 Crónica del Colapso Fallo en Cascada

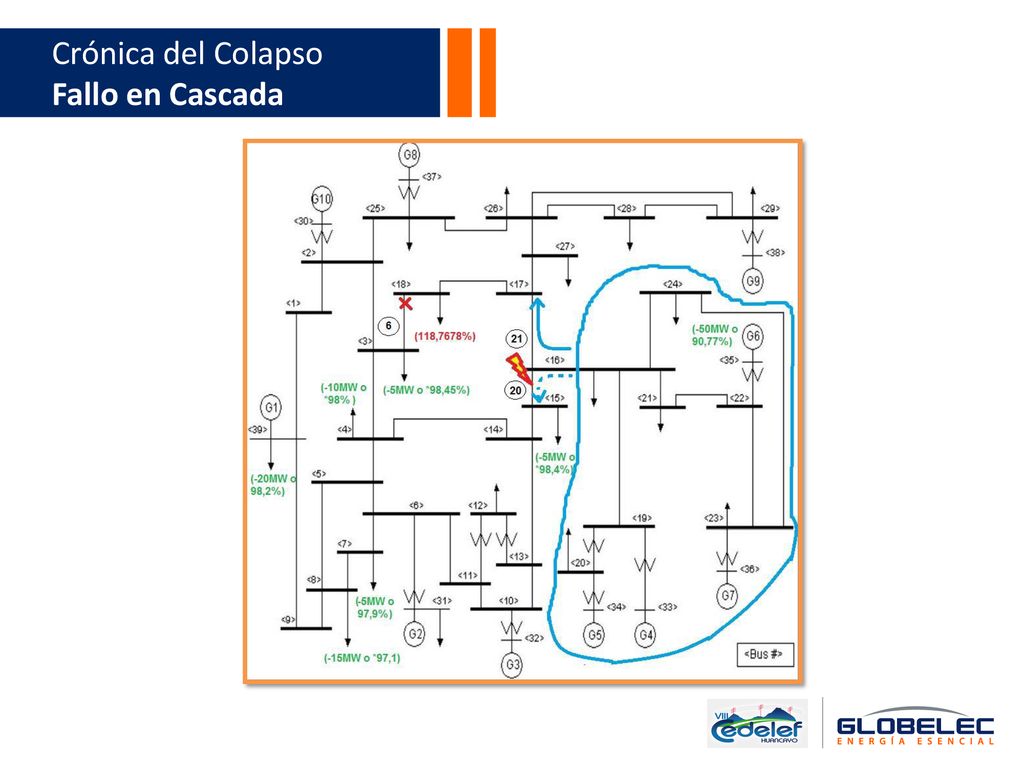

6 Crónica del Colapso Fallo en Cascada

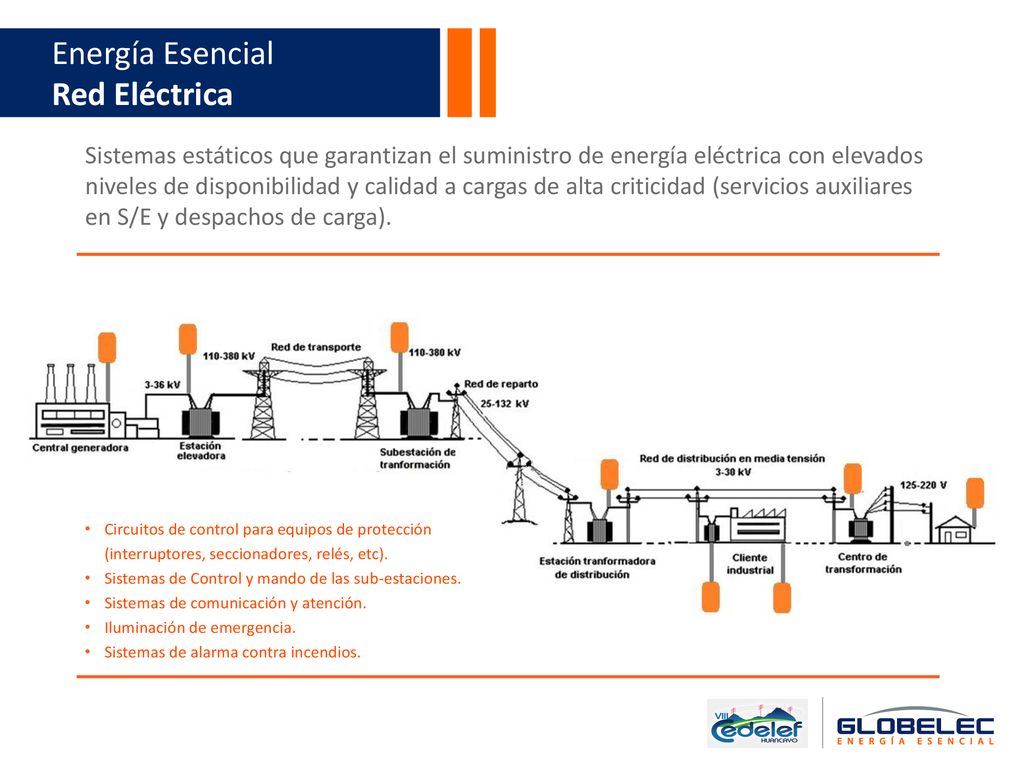

7 Energía Esencial Red Eléctrica
Sistemas estáticos que garantizan el suministro de energía eléctrica con elevados niveles de disponibilidad y calidad a cargas de alta criticidad (servicios auxiliares en S/E y despachos de carga). Circuitos de control para equipos de protección (interruptores, seccionadores, relés, etc). Sistemas de Control y mando de las sub-estaciones. Sistemas de comunicación y atención. Iluminación de emergencia. Sistemas de alarma contra incendios.

8 Servicios Auxiliares en S/E
Energía Esencial Servicios Auxiliares en S/E Entre los componentes que conforman los sistemas de Energía Esencial para cargas continuas en una sub-estación eléctrica podemos encontrar: Bancos de baterías. Cargadores de baterías. Convertidores DC-DC. Tableros de distribución DC.

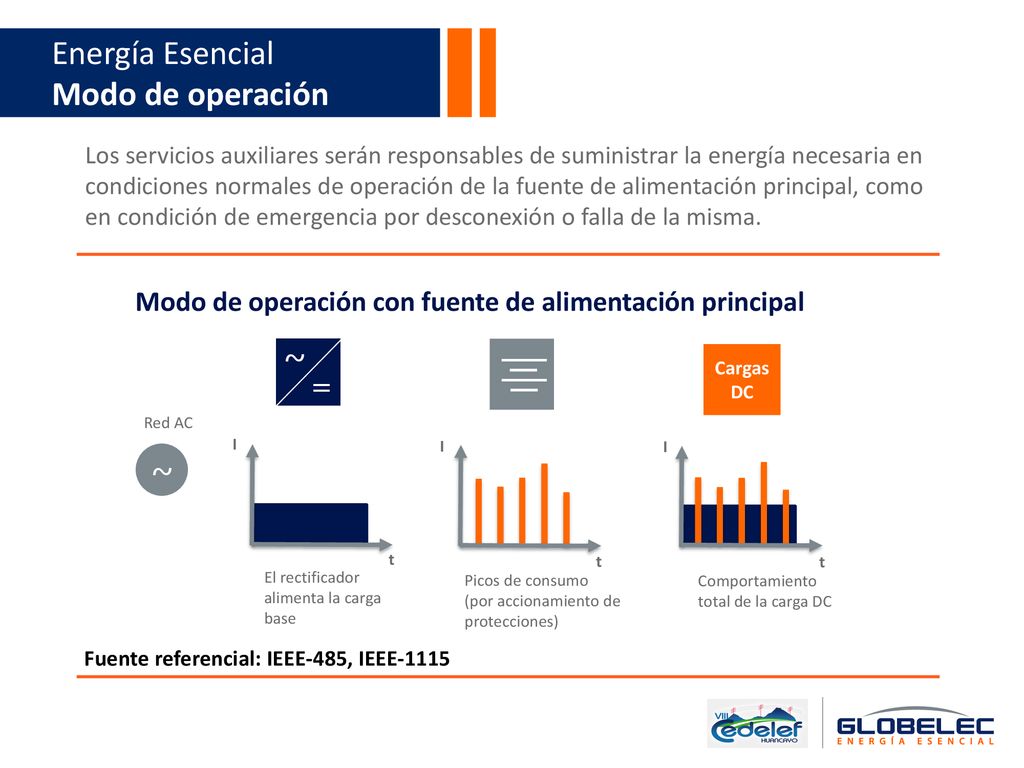

9 Modo de operación con fuente de alimentación principal
Energía Esencial Modo de operación Los servicios auxiliares serán responsables de suministrar la energía necesaria en condiciones normales de operación de la fuente de alimentación principal, como en condición de emergencia por desconexión o falla de la misma. Modo de operación con fuente de alimentación principal ~ = Cargas DC El rectificador alimenta la carga base t I Picos de consumo (por accionamiento de protecciones) Comportamiento total de la carga DC Red AC Fuente referencial: IEEE-485, IEEE-1115

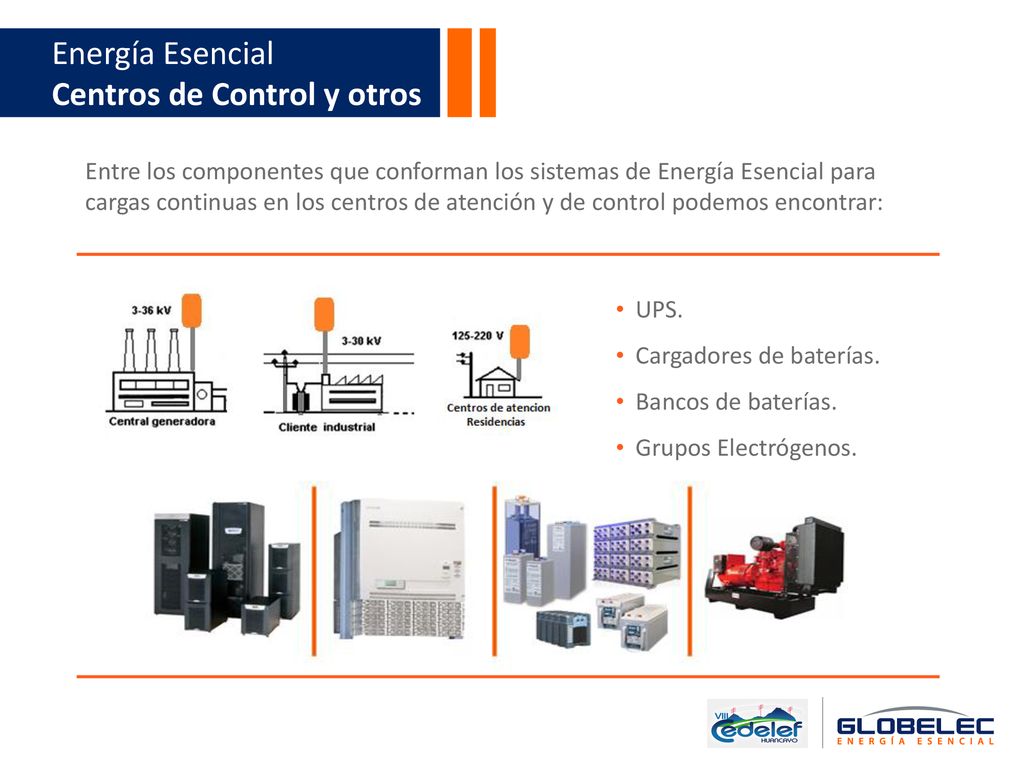

10 Centros de Control y otros
Energía Esencial Centros de Control y otros Entre los componentes que conforman los sistemas de Energía Esencial para cargas continuas en los centros de atención y de control podemos encontrar: UPS. Cargadores de baterías. Bancos de baterías. Grupos Electrógenos.

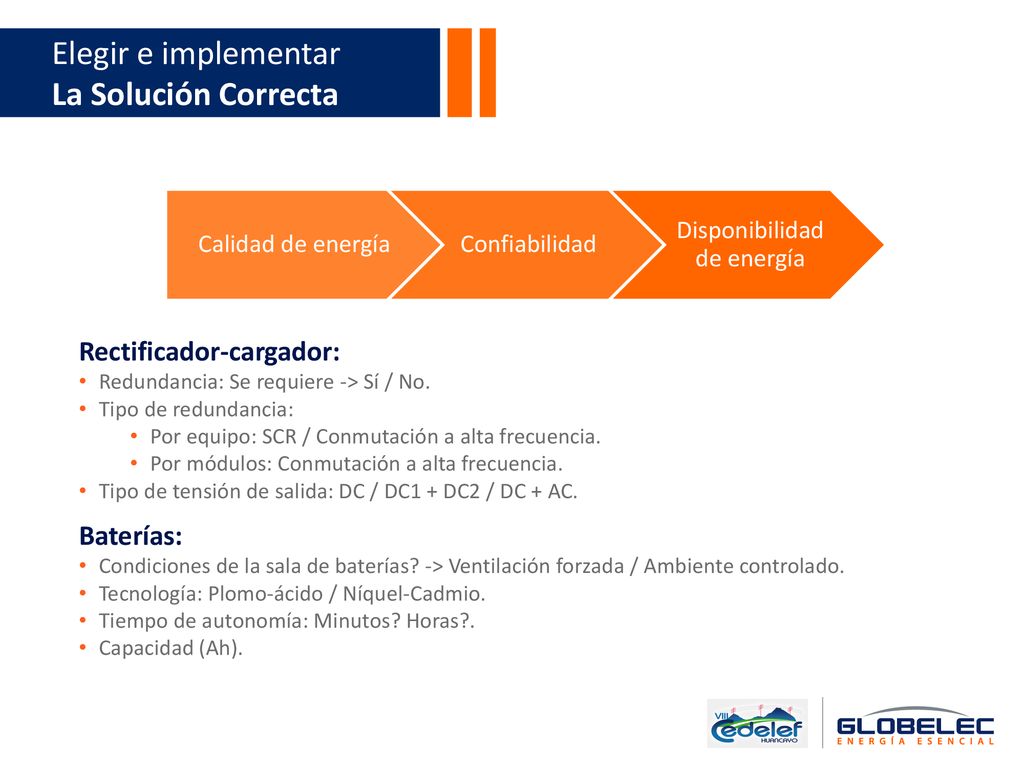

11 Disponibilidad de energía
Elegir e implementar La Solución Correcta Calidad de energía Confiabilidad Disponibilidad de energía Rectificador-cargador: Redundancia: Se requiere -> Sí / No. Tipo de redundancia: Por equipo: SCR / Conmutación a alta frecuencia. Por módulos: Conmutación a alta frecuencia. Tipo de tensión de salida: DC / DC1 + DC2 / DC + AC. Baterías: Condiciones de la sala de baterías? -> Ventilación forzada / Ambiente controlado. Tecnología: Plomo-ácido / Níquel-Cadmio. Tiempo de autonomía: Minutos? Horas?. Capacidad (Ah).

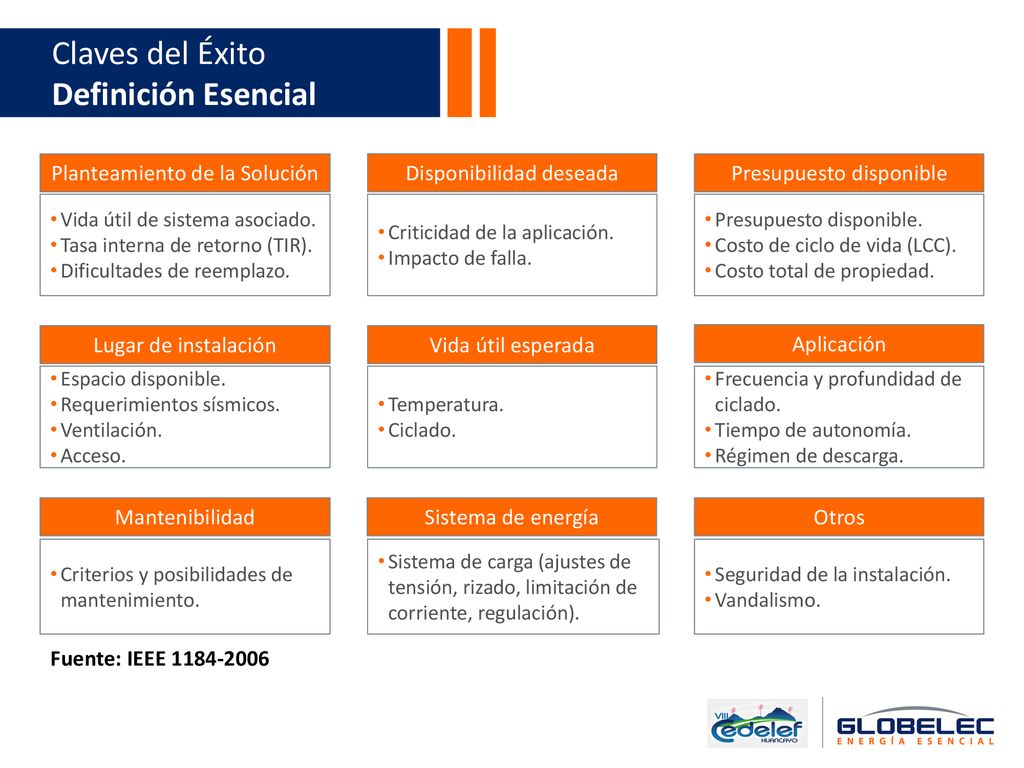

12 Claves del Éxito Definición Esencial Planteamiento de la Solución
Disponibilidad deseada Presupuesto disponible Vida útil de sistema asociado. Tasa interna de retorno (TIR). Dificultades de reemplazo. Criticidad de la aplicación. Impacto de falla. Presupuesto disponible. Costo de ciclo de vida (LCC). Costo total de propiedad. Lugar de instalación Vida útil esperada Aplicación Espacio disponible. Requerimientos sísmicos. Ventilación. Acceso. Temperatura. Ciclado. Frecuencia y profundidad de ciclado. Tiempo de autonomía. Régimen de descarga. Mantenibilidad Sistema de energía Otros Criterios y posibilidades de mantenimiento. Sistema de carga (ajustes de tensión, rizado, limitación de corriente, regulación). Seguridad de la instalación. Vandalismo. Fuente: IEEE

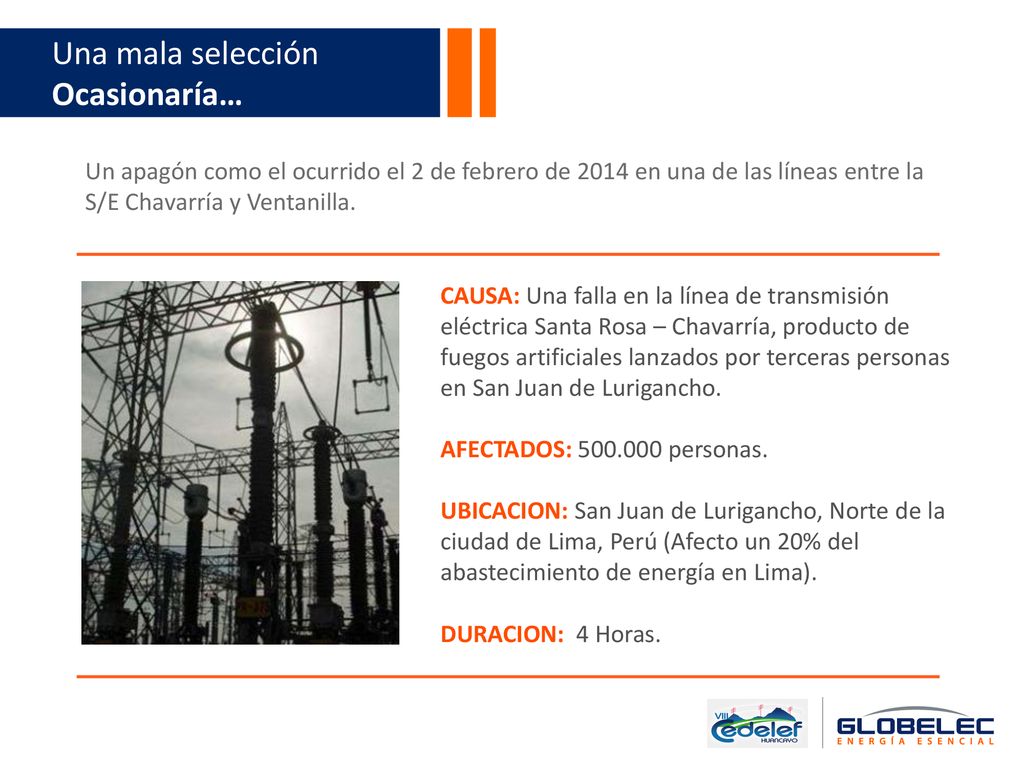

13 Una mala selección Ocasionaría…
Un apagón como el ocurrido el 2 de febrero de 2014 en una de las líneas entre la S/E Chavarría y Ventanilla. CAUSA: Una falla en la línea de transmisión eléctrica Santa Rosa – Chavarría, producto de fuegos artificiales lanzados por terceras personas en San Juan de Lurigancho. AFECTADOS: personas. UBICACION: San Juan de Lurigancho, Norte de la ciudad de Lima, Perú (Afecto un 20% del abastecimiento de energía en Lima). DURACION: 4 Horas.

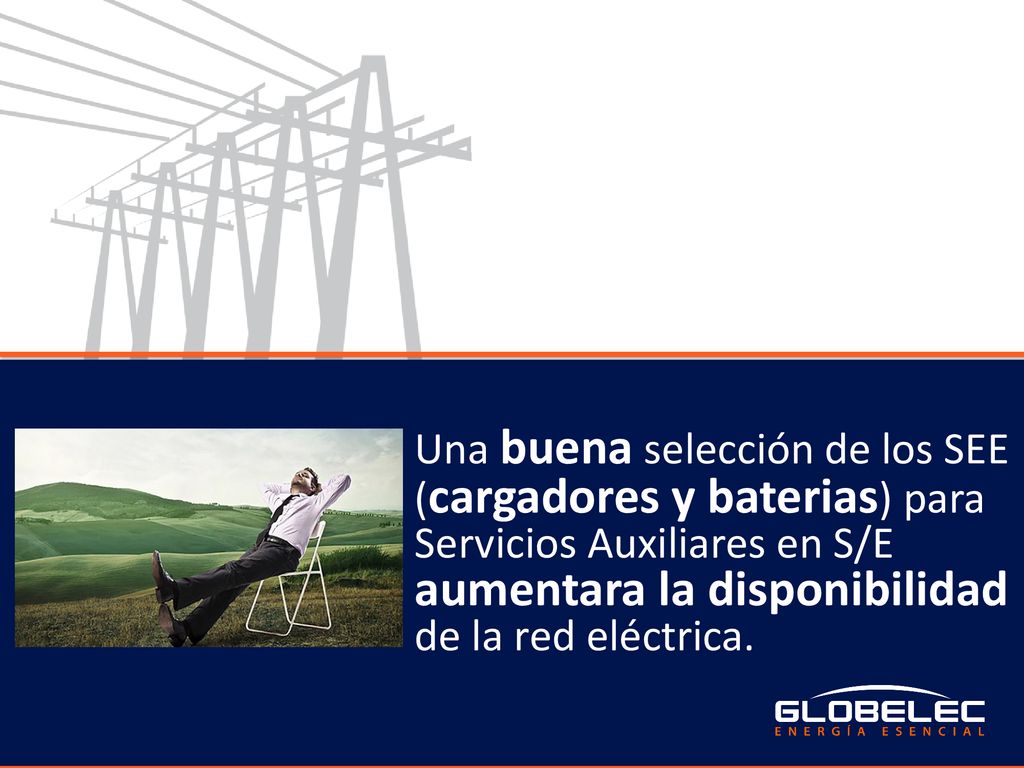

14 Una buena selección de los SEE (cargadores y baterias) para Servicios Auxiliares en S/E aumentara la disponibilidad de la red eléctrica.
