Unidad Morfología del robot 1.2 Estructura mecánica de un robot Equipo 1 Profesor: Dr. José Antonio Garrido Natarén 1/20

2 Definición de estructura
Una estructura es una configuración de los elementos que conforman un todo.

3 Es programable : Puede reprogramarse para que su comportamiento varíe

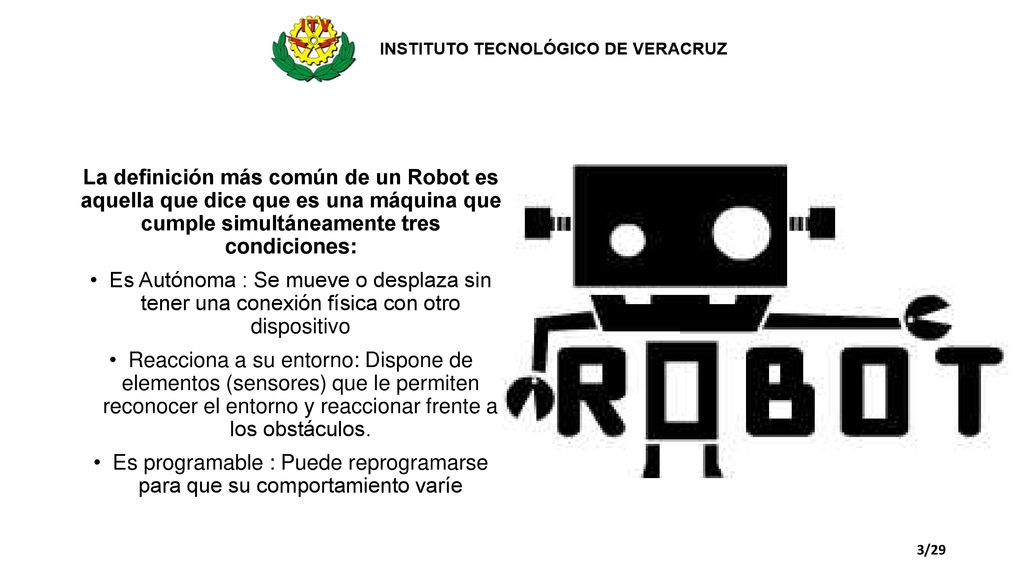

La definición más común de un Robot es aquella que dice que es una máquina que cumple simultáneamente tres condiciones: Es Autónoma : Se mueve o desplaza sin tener una conexión física con otro dispositivo Reacciona a su entorno: Dispone de elementos (sensores) que le permiten reconocer el entorno y reaccionar frente a los obstáculos. Es programable : Puede reprogramarse para que su comportamiento varíe

4

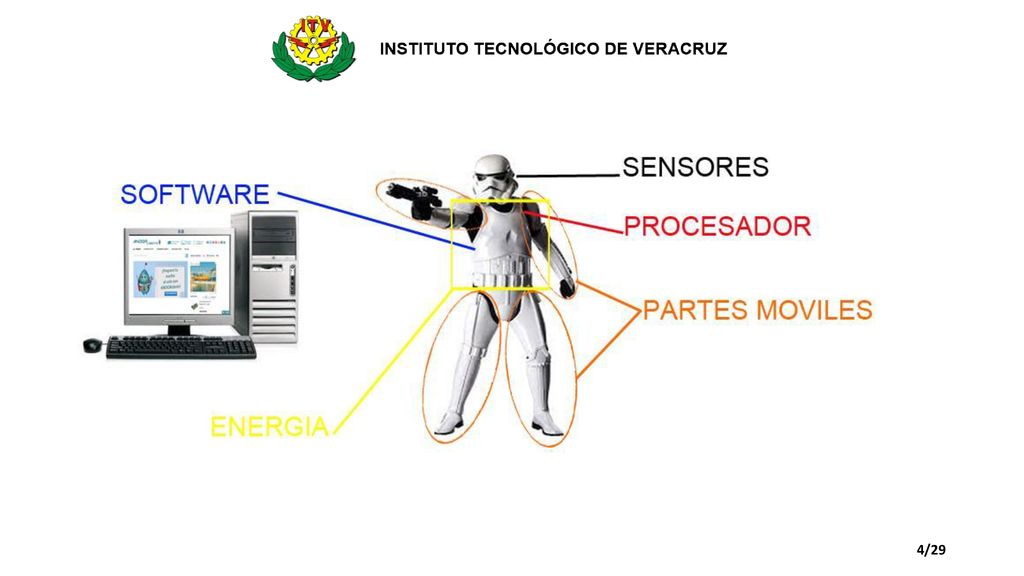

5 Para poder cumplir estas condiciones, un Robot ha de tener los siguientes elementos:

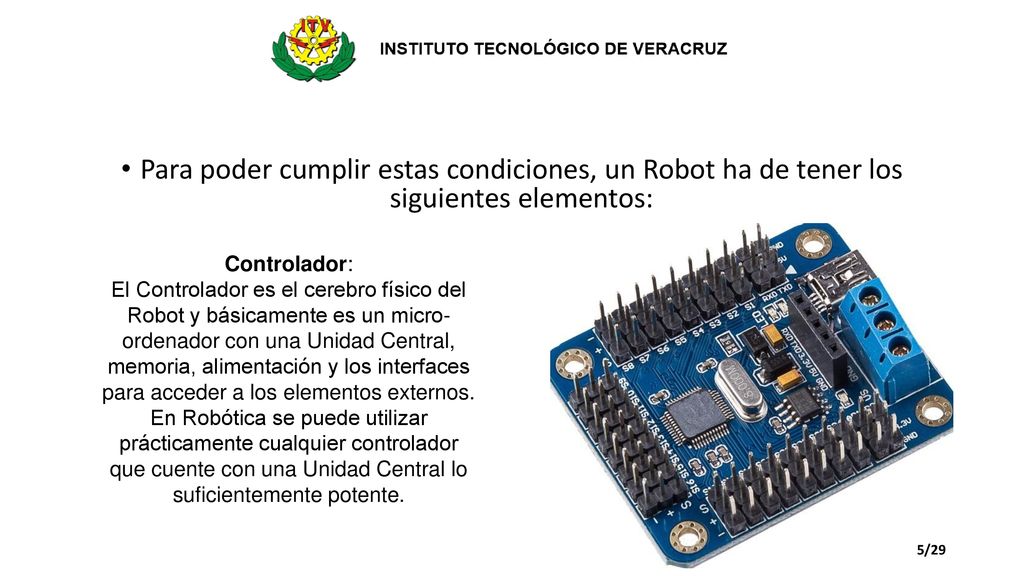

Controlador: El Controlador es el cerebro físico del Robot y básicamente es un micro-ordenador con una Unidad Central, memoria, alimentación y los interfaces para acceder a los elementos externos. En Robótica se puede utilizar prácticamente cualquier controlador que cuente con una Unidad Central lo suficientemente potente.

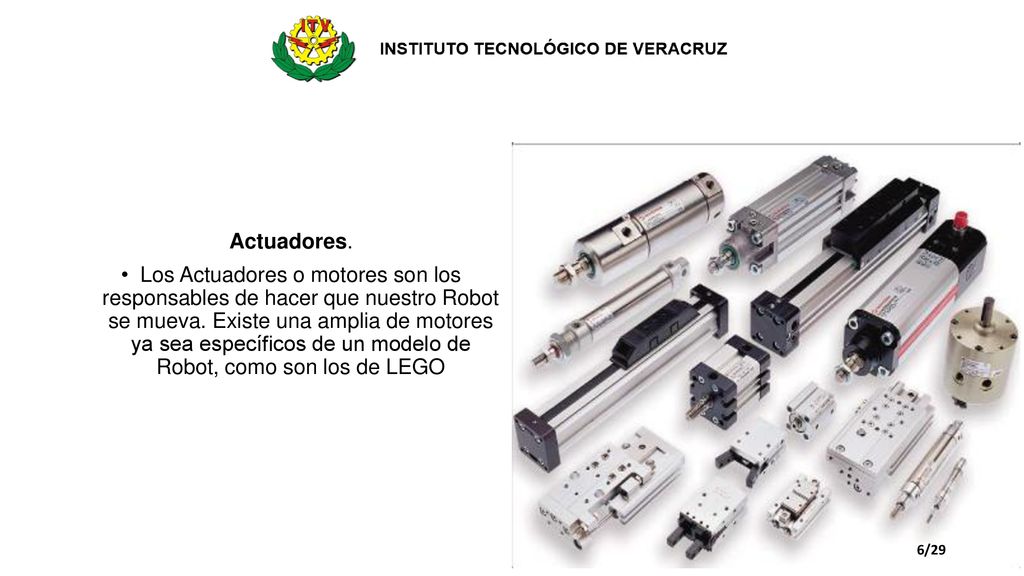

6 Actuadores. Los Actuadores o motores son los responsables de hacer que nuestro Robot se mueva. Existe una amplia de motores ya sea específicos de un modelo de Robot, como son los de LEGO

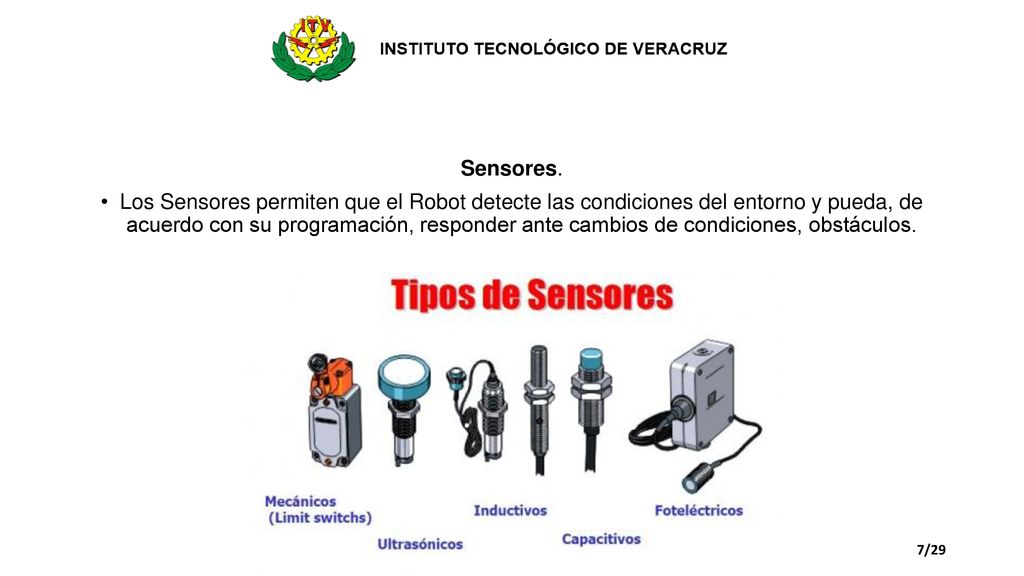

7 Sensores. Los Sensores permiten que el Robot detecte las condiciones del entorno y pueda, de acuerdo con su programación, responder ante cambios de condiciones, obstáculos.

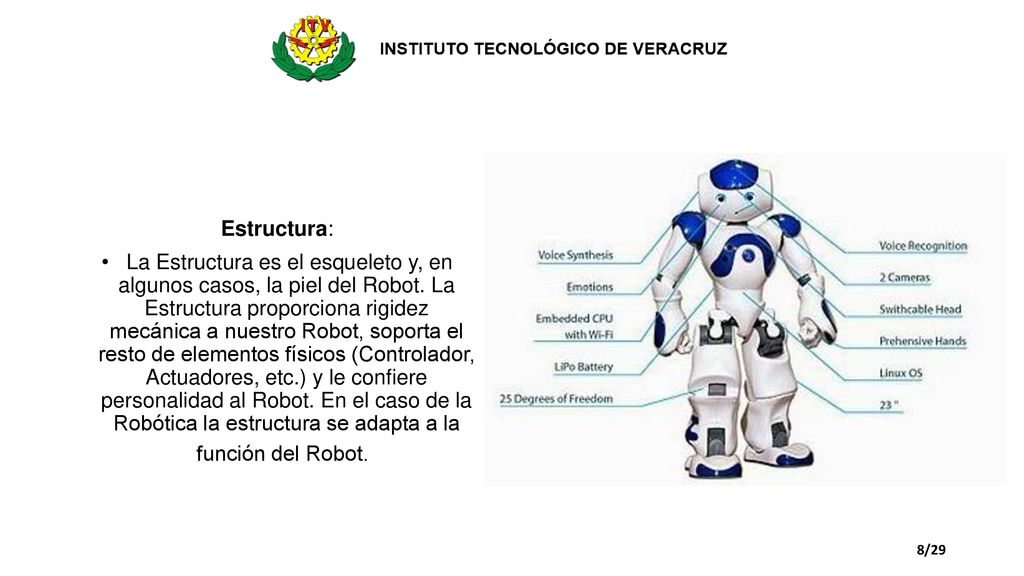

8 Estructura: La Estructura es el esqueleto y, en algunos casos, la piel del Robot. La Estructura proporciona rigidez mecánica a nuestro Robot, soporta el resto de elementos físicos (Controlador, Actuadores, etc.) y le confiere personalidad al Robot. En el caso de la Robótica la estructura se adapta a la función del Robot.

9 Lenguaje de Programación:
Permite desarrollar el Programa que ejecutará el Robot. El Programa determina cómo reaccionará (se moverá o actuará) el Robot en base a tiempos, por ejemplo para desplazamientos, o a entradas que proporcionan los sensores

10

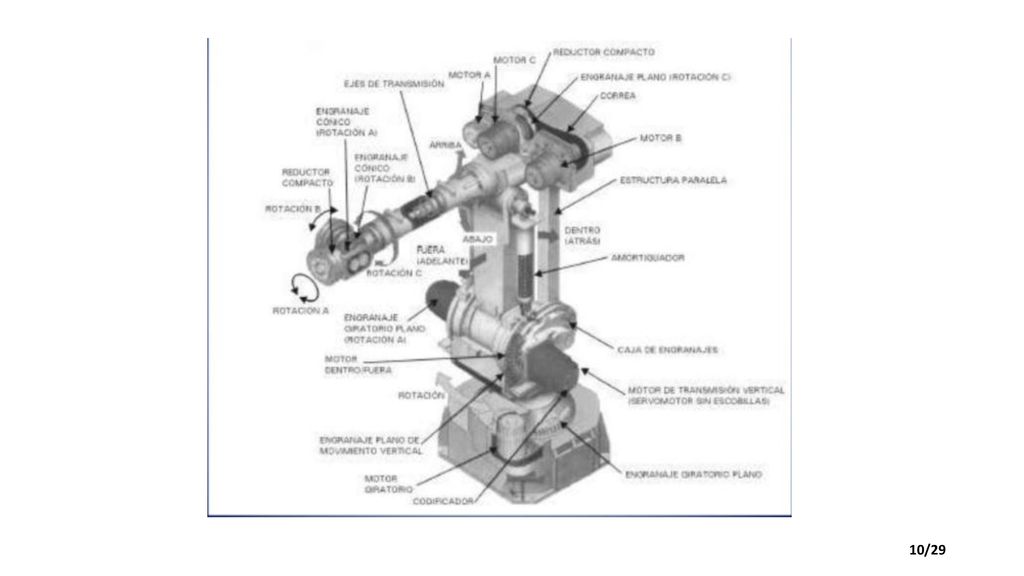

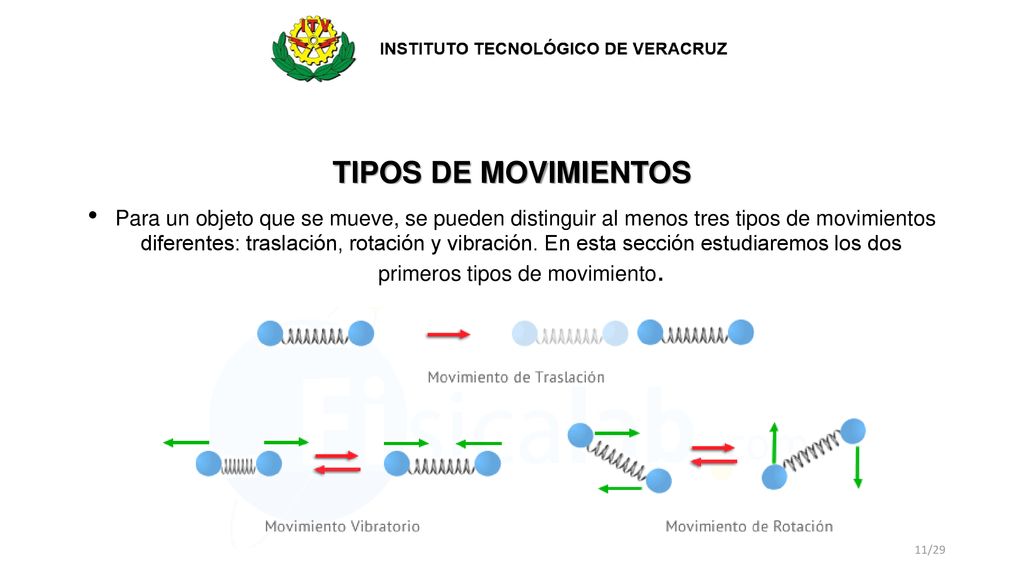

11 TIPOS DE MOVIMIENTOS Para un objeto que se mueve, se pueden distinguir al menos tres tipos de movimientos diferentes: traslación, rotación y vibración. En esta sección estudiaremos los dos primeros tipos de movimiento.

12 MOVIMIENTO DE TRASLACIÓN

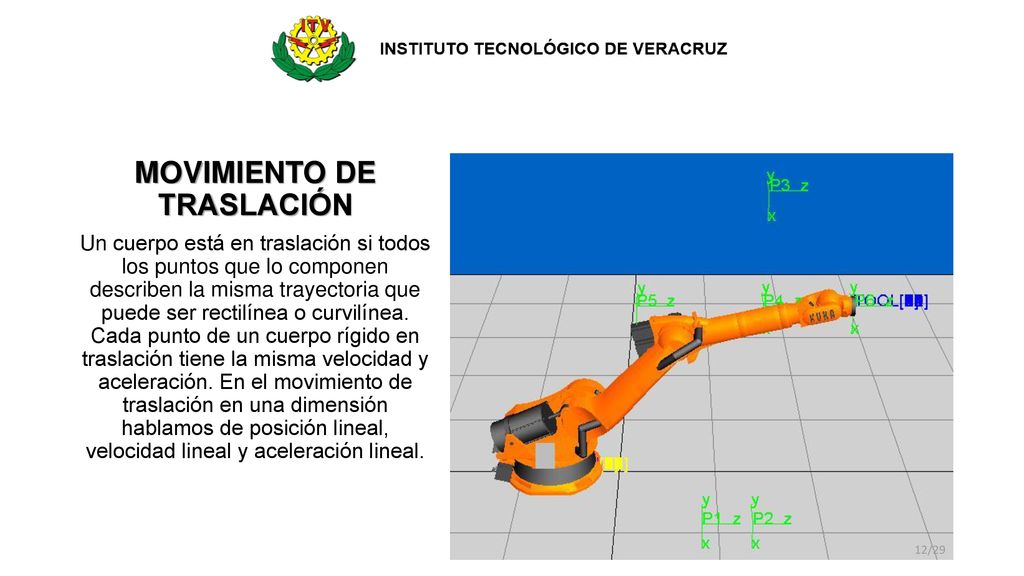

Un cuerpo está en traslación si todos los puntos que lo componen describen la misma trayectoria que puede ser rectilínea o curvilínea. Cada punto de un cuerpo rígido en traslación tiene la misma velocidad y aceleración. En el movimiento de traslación en una dimensión hablamos de posición lineal, velocidad lineal y aceleración lineal.

13 MOVIMIENTO DE ROTACIÓN

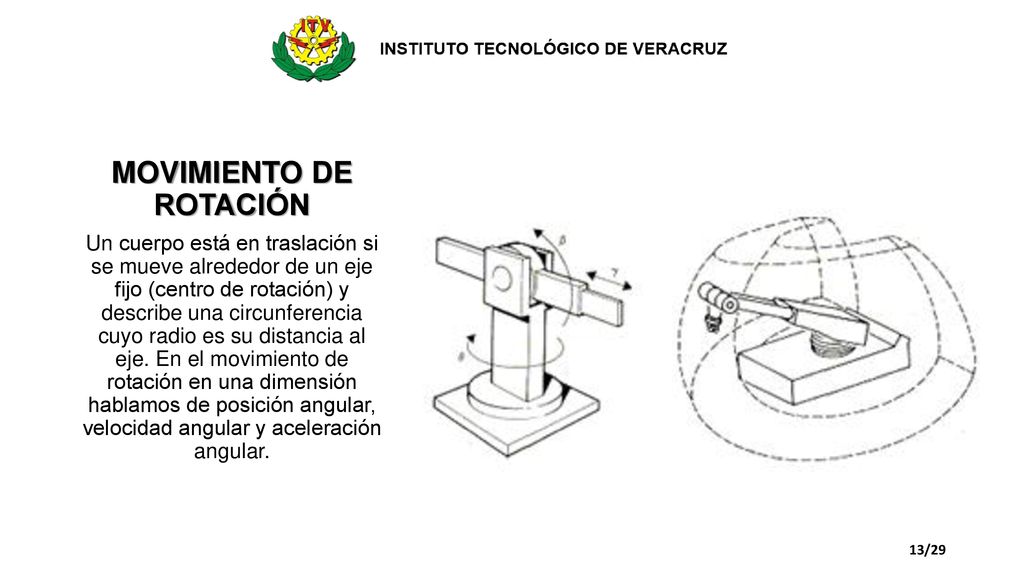

Un cuerpo está en traslación si se mueve alrededor de un eje fijo (centro de rotación) y describe una circunferencia cuyo radio es su distancia al eje. En el movimiento de rotación en una dimensión hablamos de posición angular, velocidad angular y aceleración angular.

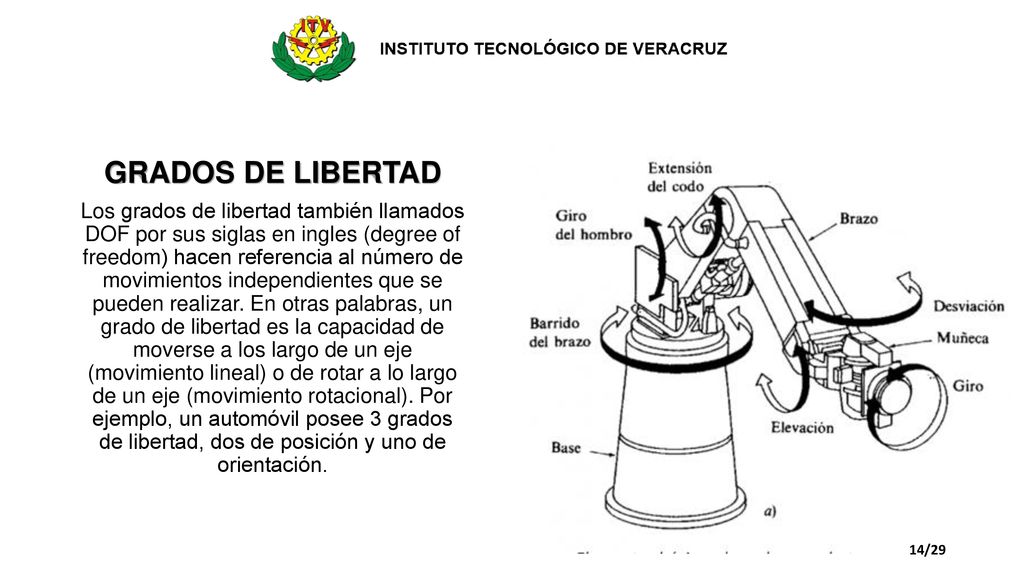

14 GRADOS DE LIBERTAD Los grados de libertad también llamados DOF por sus siglas en ingles (degree of freedom) hacen referencia al número de movimientos independientes que se pueden realizar. En otras palabras, un grado de libertad es la capacidad de moverse a los largo de un eje (movimiento lineal) o de rotar a lo largo de un eje (movimiento rotacional). Por ejemplo, un automóvil posee 3 grados de libertad, dos de posición y uno de orientación.

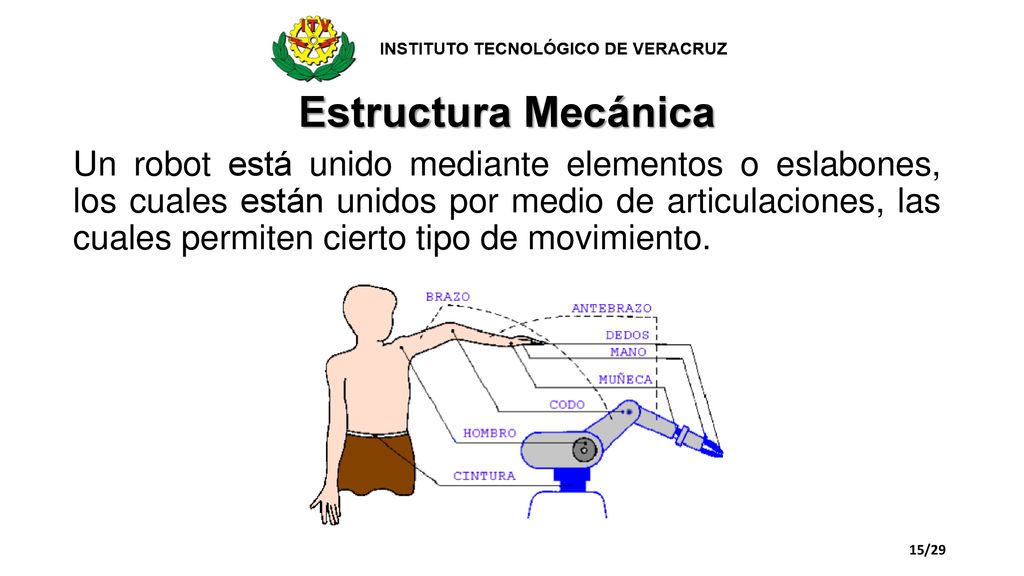

15 Estructura Mecánica Un robot está unido mediante elementos o eslabones, los cuales están unidos por medio de articulaciones, las cuales permiten cierto tipo de movimiento.

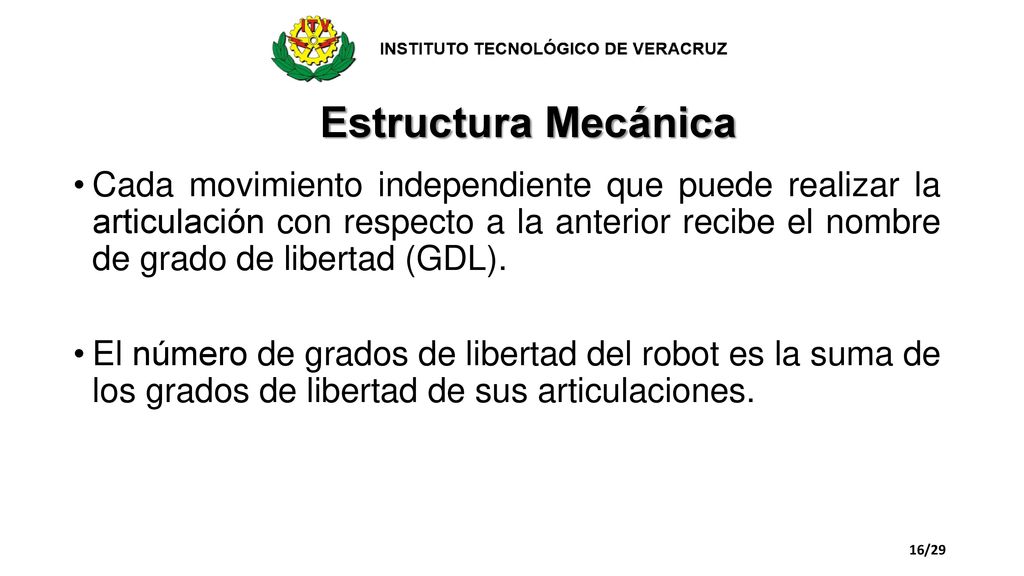

16 Estructura Mecánica Cada movimiento independiente que puede realizar la articulación con respecto a la anterior recibe el nombre de grado de libertad (GDL). El número de grados de libertad del robot es la suma de los grados de libertad de sus articulaciones.

17 Tipos de articulaciones

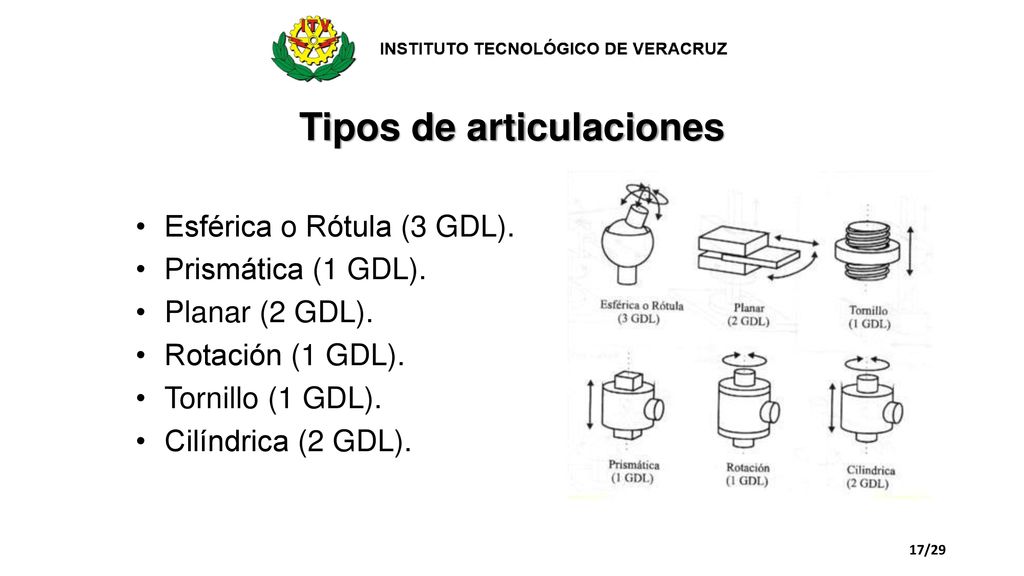

Esférica o Rótula (3 GDL). Prismática (1 GDL). Planar (2 GDL). Rotación (1 GDL). Tornillo (1 GDL). Cilíndrica (2 GDL).

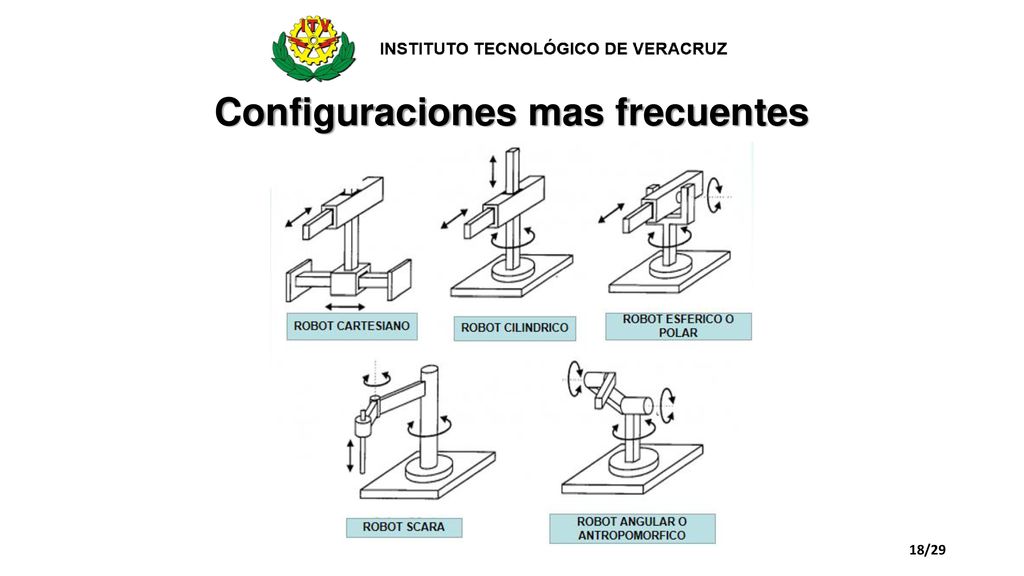

18 Configuraciones mas frecuentes

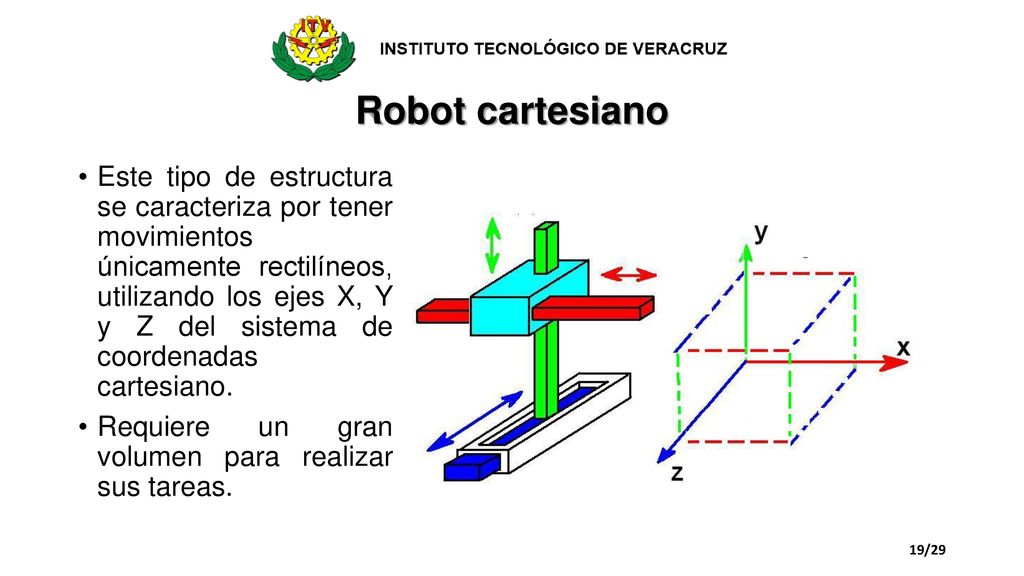

19 Robot cartesiano Este tipo de estructura se caracteriza por tener movimientos únicamente rectilíneos, utilizando los ejes X, Y y Z del sistema de coordenadas cartesiano. Requiere un gran volumen para realizar sus tareas.

20 Ventajas Desventajas Movimiento lineal en 3 dimensiones.

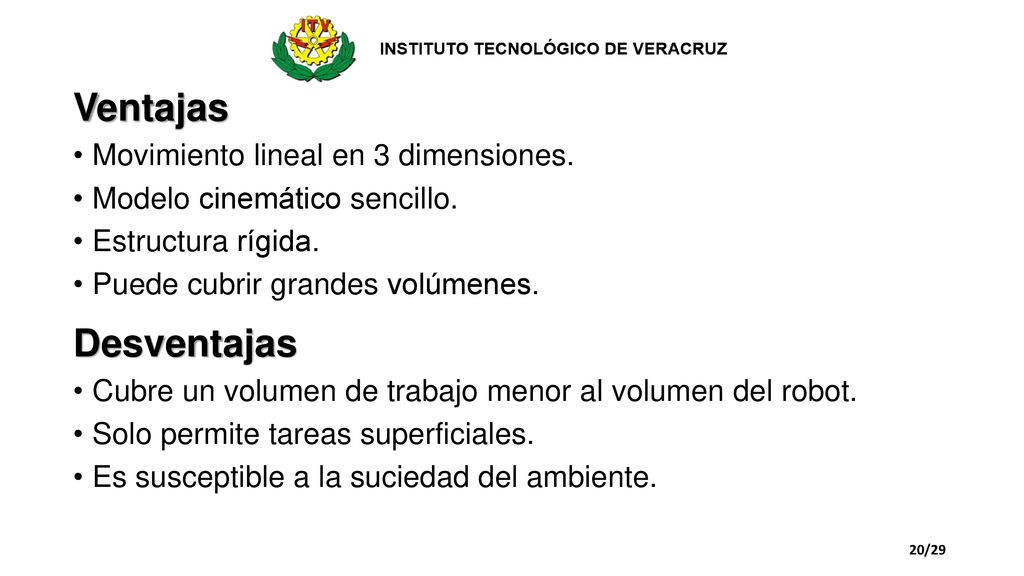

Modelo cinemático sencillo. Estructura rígida. Puede cubrir grandes volúmenes. Desventajas Cubre un volumen de trabajo menor al volumen del robot. Solo permite tareas superficiales. Es susceptible a la suciedad del ambiente.

21 Robot cilíndrico Un robot RPP, con movimiento rotacional en la base y dos ejes lineales perpendiculares, el segundo de ellos paralelo al de la base.

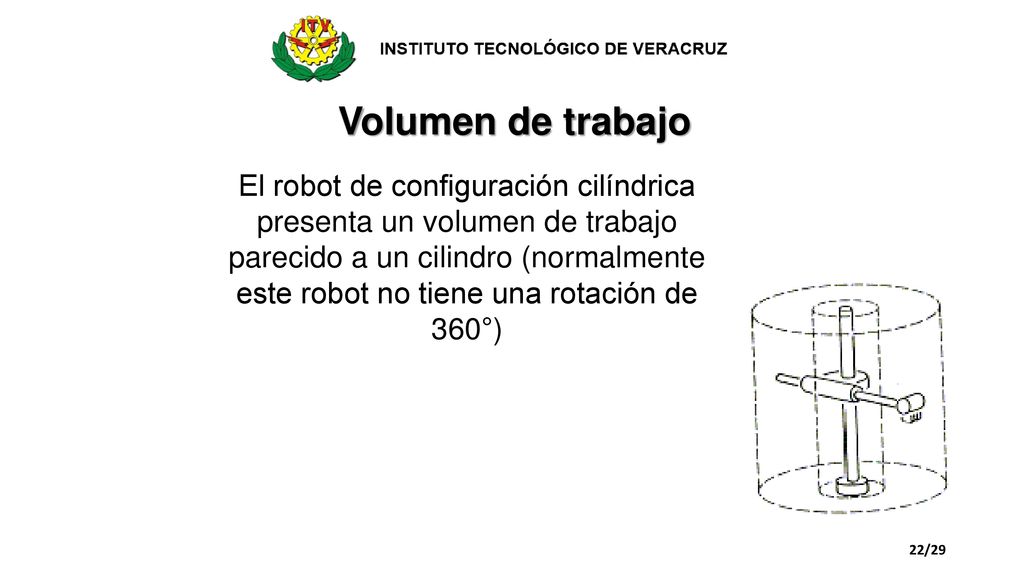

22 Volumen de trabajo El robot de configuración cilíndrica presenta un volumen de trabajo parecido a un cilindro (normalmente este robot no tiene una rotación de 360°)

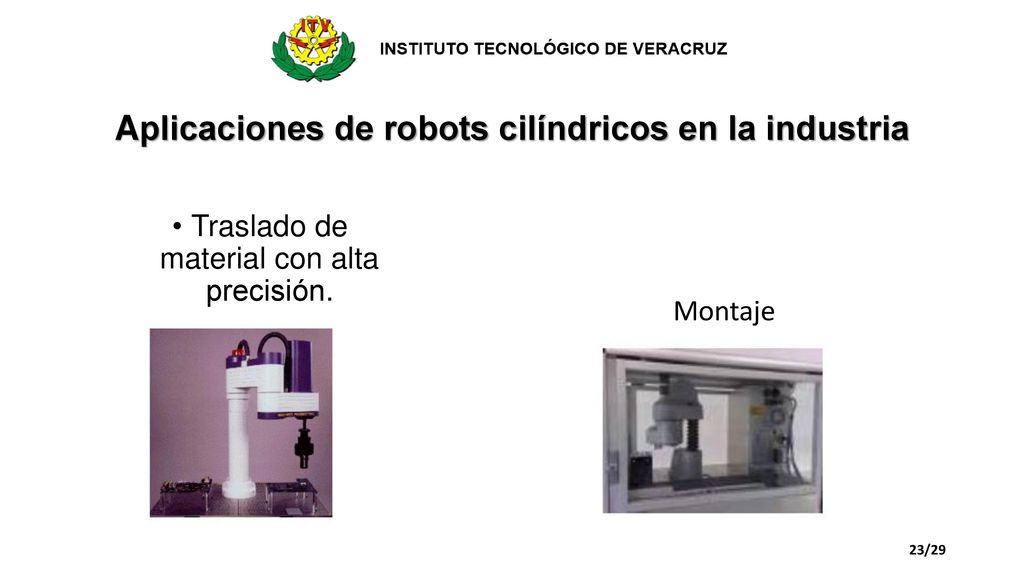

23 Aplicaciones de robots cilíndricos en la industria
Traslado de material con alta precisión. Montaje

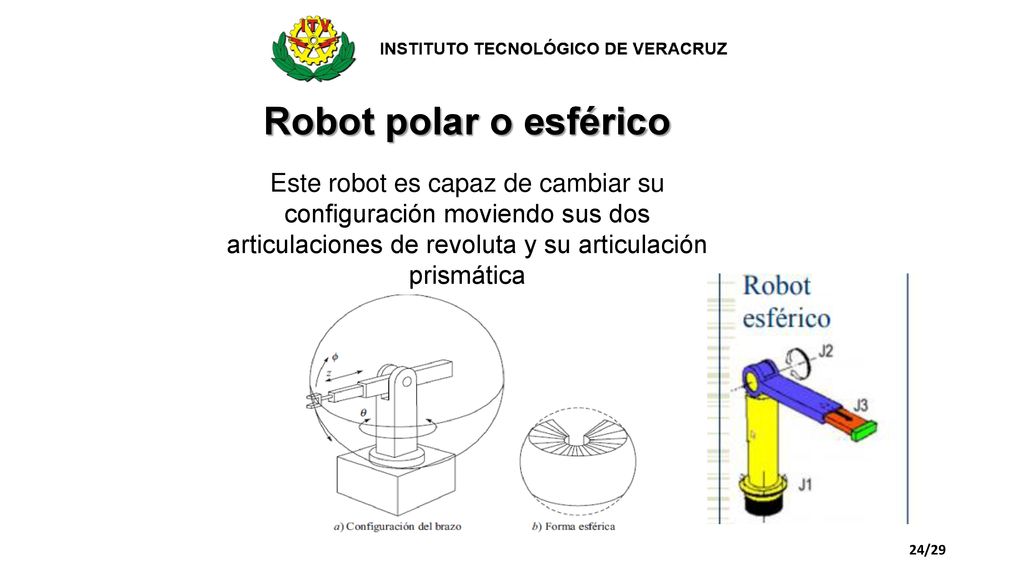

24 Robot polar o esférico Este robot es capaz de cambiar su configuración moviendo sus dos articulaciones de revoluta y su articulación prismática

25 Consiste en eslabones conectados por articulaciones de revoluta

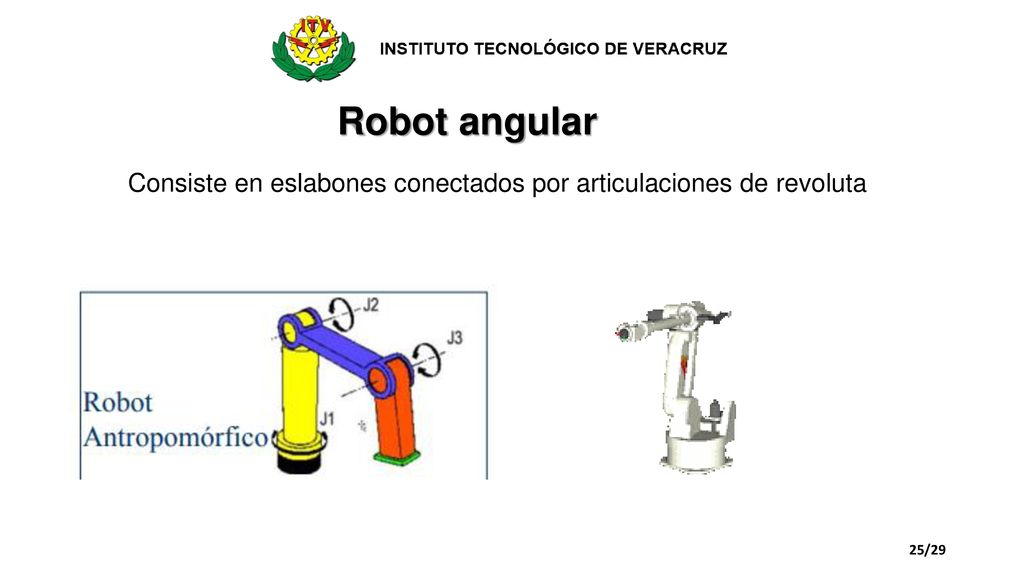

Robot angular Consiste en eslabones conectados por articulaciones de revoluta

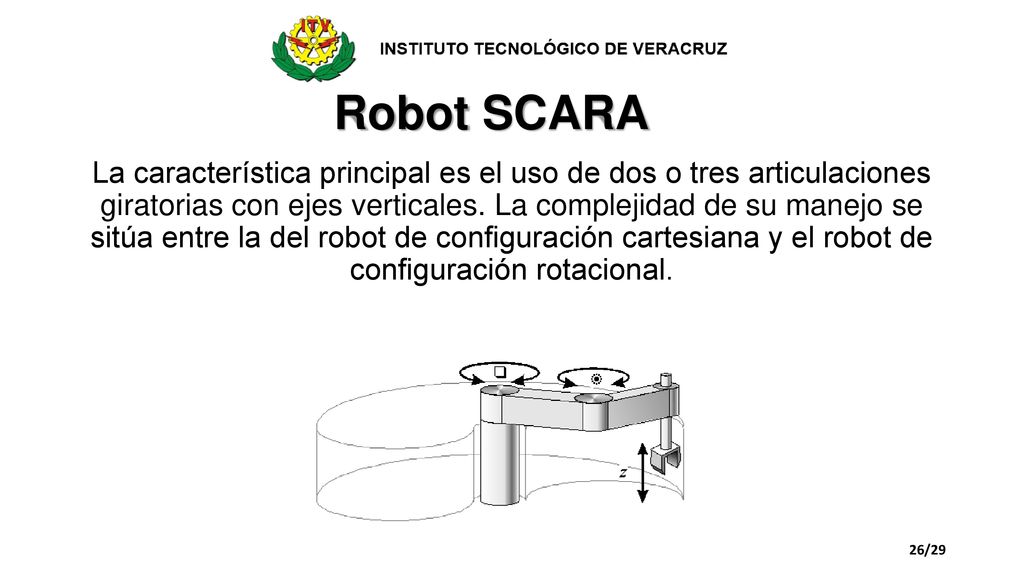

26 Robot SCARA La característica principal es el uso de dos o tres articulaciones giratorias con ejes verticales. La complejidad de su manejo se sitúa entre la del robot de configuración cartesiana y el robot de configuración rotacional.

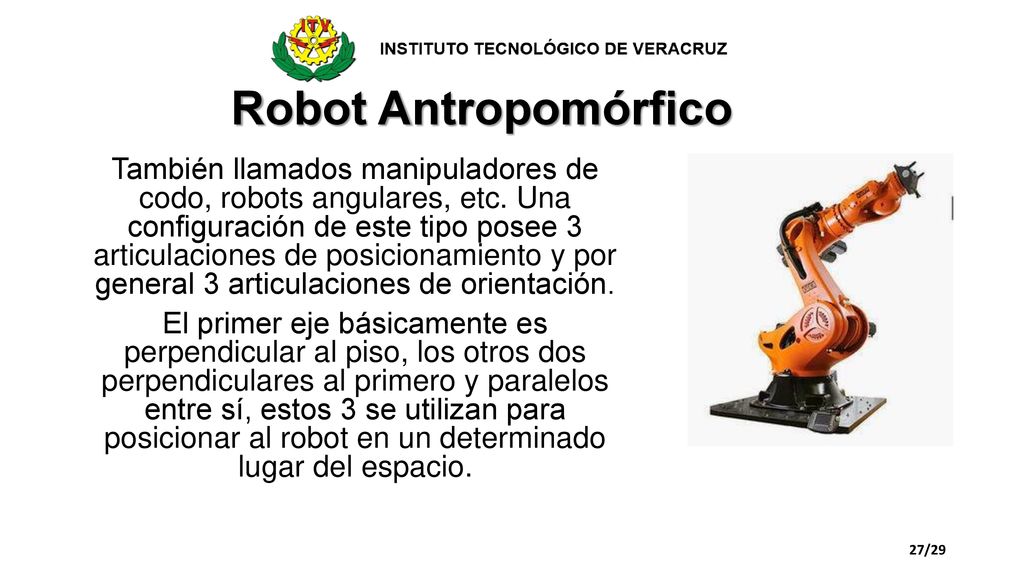

27 Robot Antropomórfico También llamados manipuladores de codo, robots angulares, etc. Una configuración de este tipo posee 3 articulaciones de posicionamiento y por general 3 articulaciones de orientación. El primer eje básicamente es perpendicular al piso, los otros dos perpendiculares al primero y paralelos entre sí, estos 3 se utilizan para posicionar al robot en un determinado lugar del espacio.

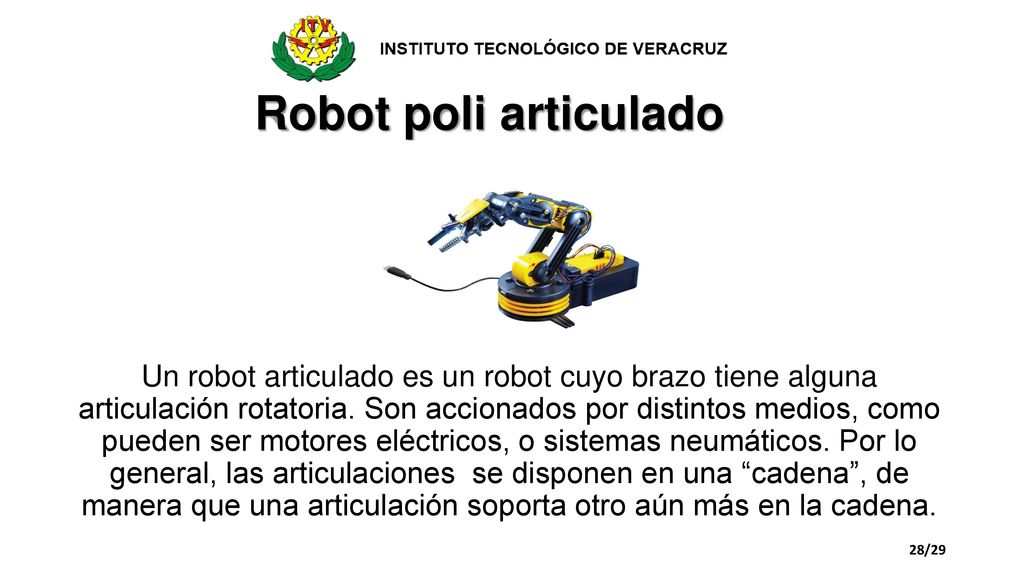

28 Robot poli articulado Un robot articulado es un robot cuyo brazo tiene alguna articulación rotatoria. Son accionados por distintos medios, como pueden ser motores eléctricos, o sistemas neumáticos. Por lo general, las articulaciones se disponen en una “cadena”, de manera que una articulación soporta otro aún más en la cadena.
