Curso de Ensayos No Destructivos

Presentación del tema: "Curso de Ensayos No Destructivos"— Transcripción de la presentación:

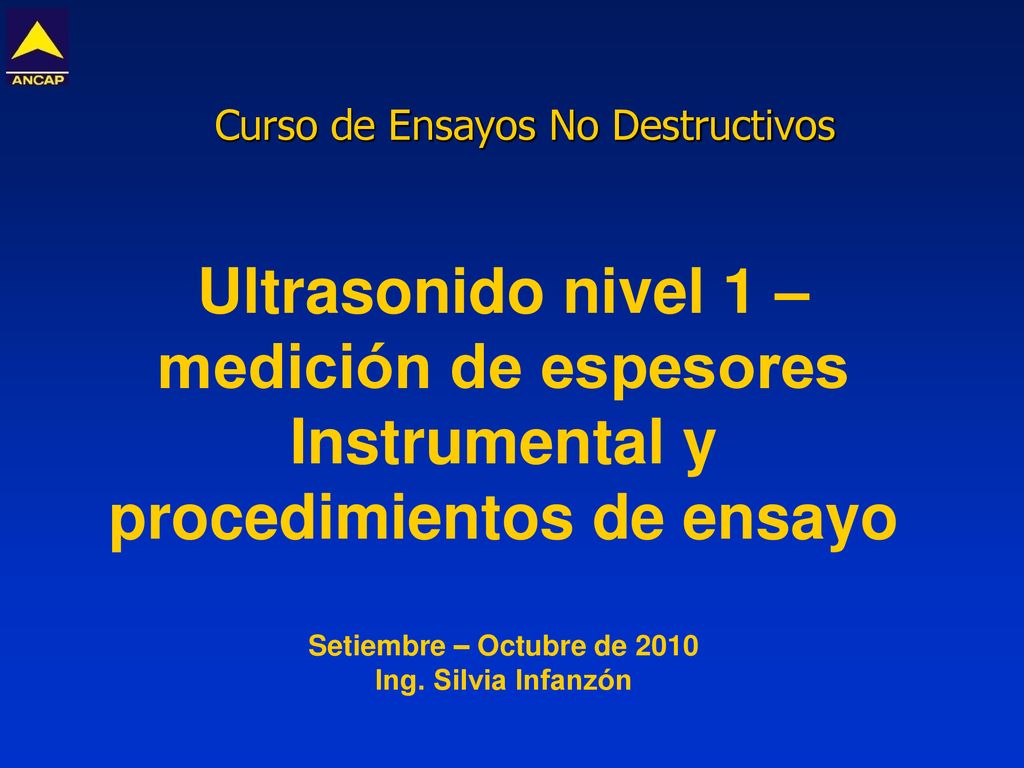

1 Curso de Ensayos No Destructivos
Ultrasonido nivel 1 – medición de espesores Instrumental y procedimientos de ensayo Setiembre – Octubre de 2010 Ing. Silvia Infanzón

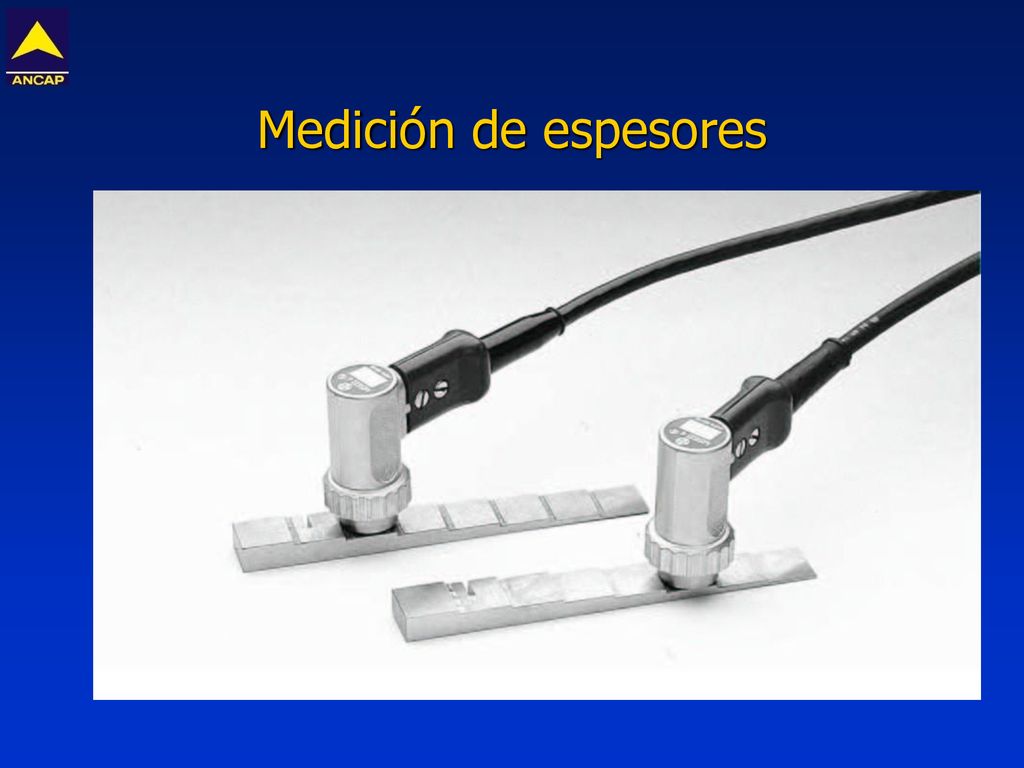

2 Medición de espesores

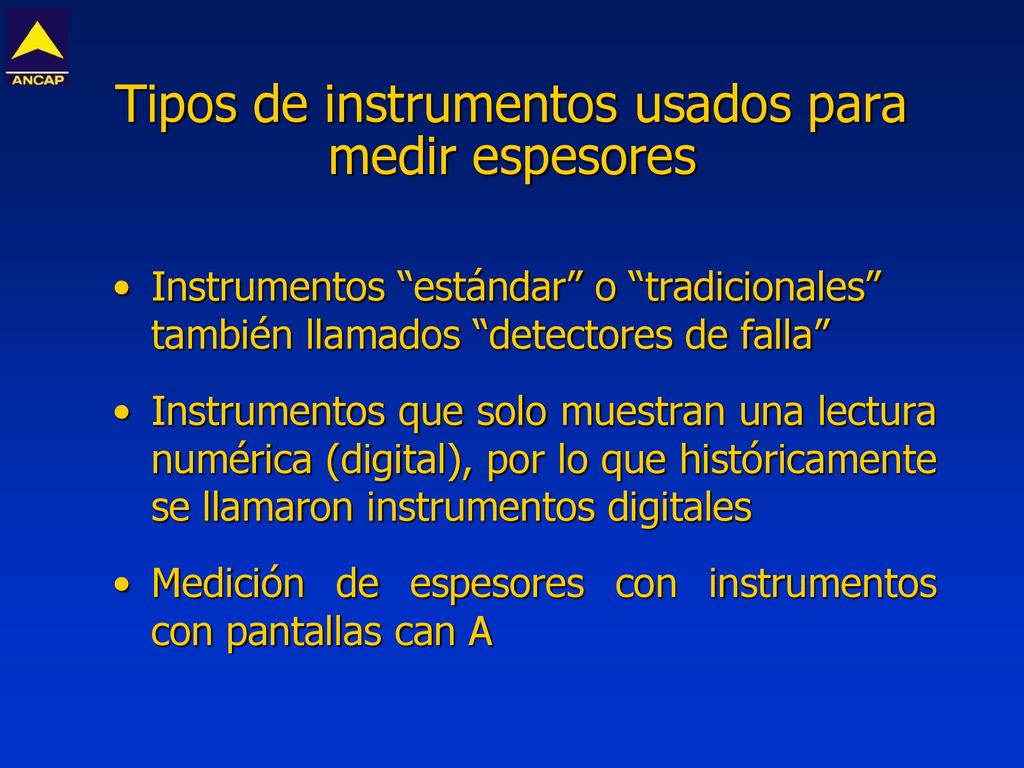

3 Tipos de instrumentos usados para medir espesores
Instrumentos “estándar” o “tradicionales” también llamados “detectores de falla” Instrumentos que solo muestran una lectura numérica (digital), por lo que históricamente se llamaron instrumentos digitales Medición de espesores con instrumentos con pantallas can A

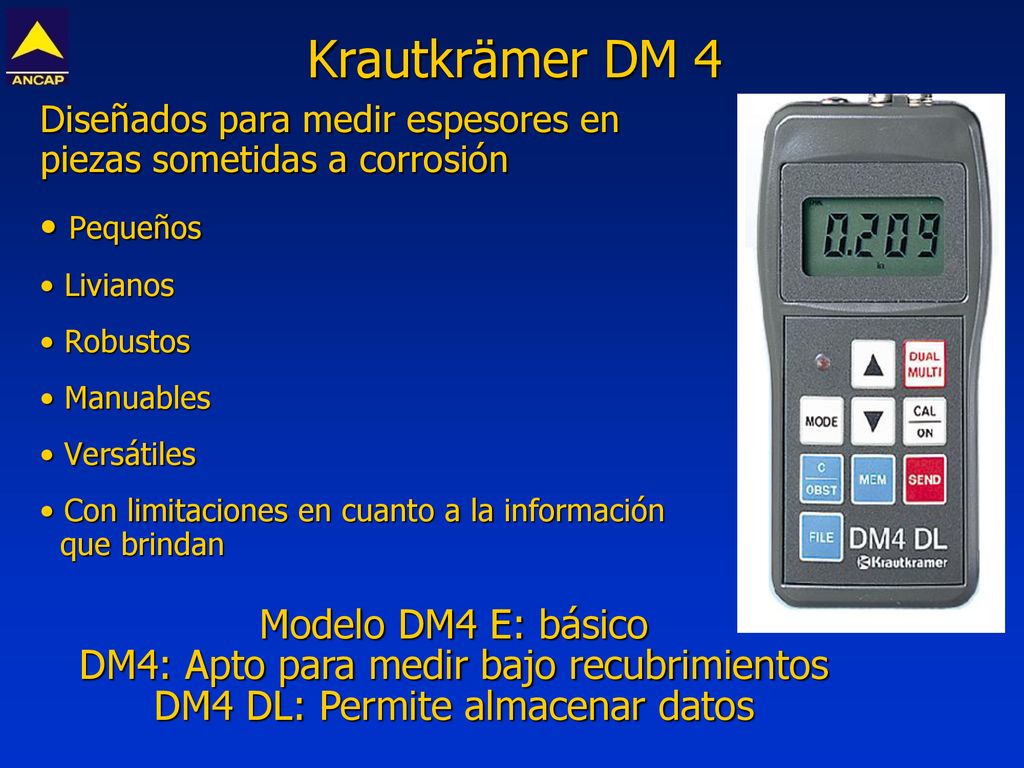

4 Krautkrämer DM 4 Diseñados para medir espesores en piezas sometidas a corrosión Pequeños Livianos Robustos Manuables Versátiles Con limitaciones en cuanto a la información que brindan Modelo DM4 E: básico DM4: Apto para medir bajo recubrimientos DM4 DL: Permite almacenar datos

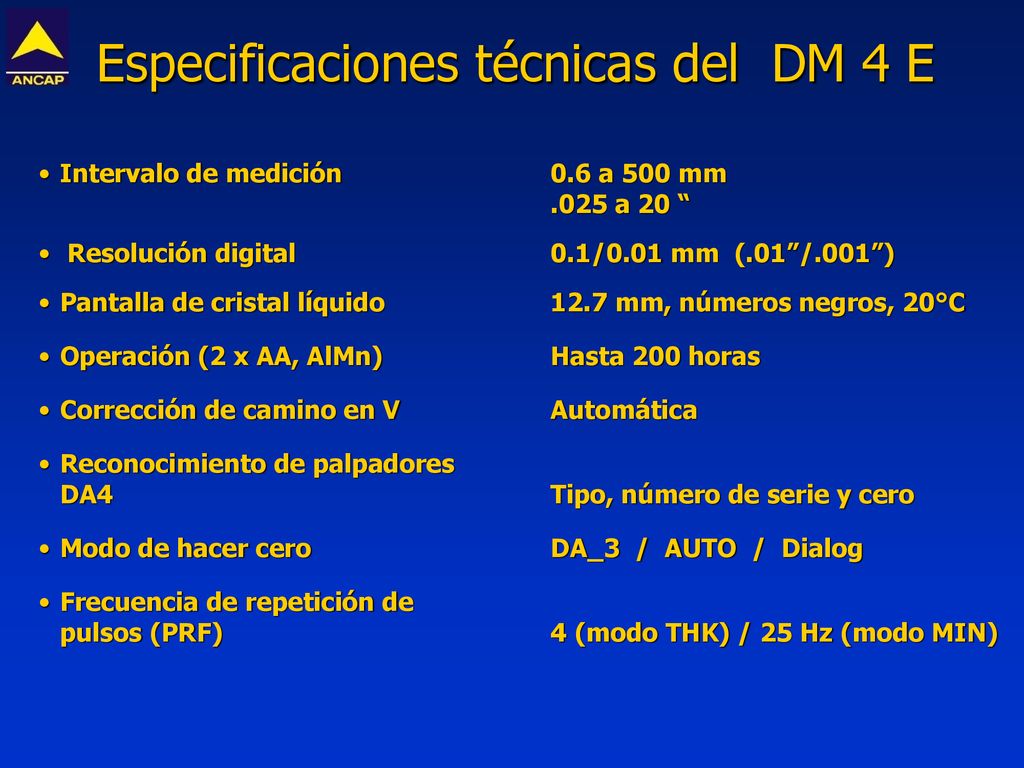

5 Especificaciones técnicas del DM 4 E
Intervalo de medición a 500 mm a 20 “ Resolución digital /0.01 mm (.01”/.001”) Pantalla de cristal líquido mm, números negros, 20°C Operación (2 x AA, AlMn) Hasta 200 horas Corrección de camino en V Automática Reconocimiento de palpadores DA4 Tipo, número de serie y cero Modo de hacer cero DA_3 / AUTO / Dialog Frecuencia de repetición de pulsos (PRF) 4 (modo THK) / 25 Hz (modo MIN)

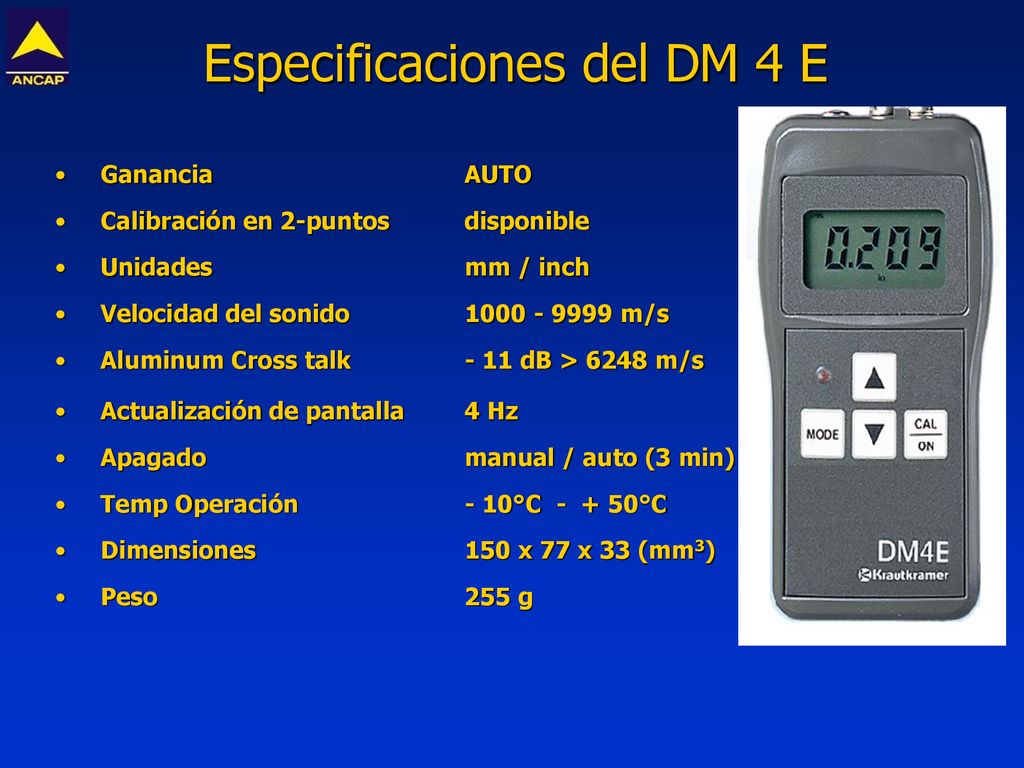

6 Especificaciones del DM 4 E
Ganancia AUTO Calibración en 2-puntos disponible Unidades mm / inch Velocidad del sonido m/s Aluminum Cross talk dB > 6248 m/s Actualización de pantalla 4 Hz Apagado manual / auto (3 min) Temp Operación - 10°C °C Dimensiones x 77 x 33 (mm3) Peso g

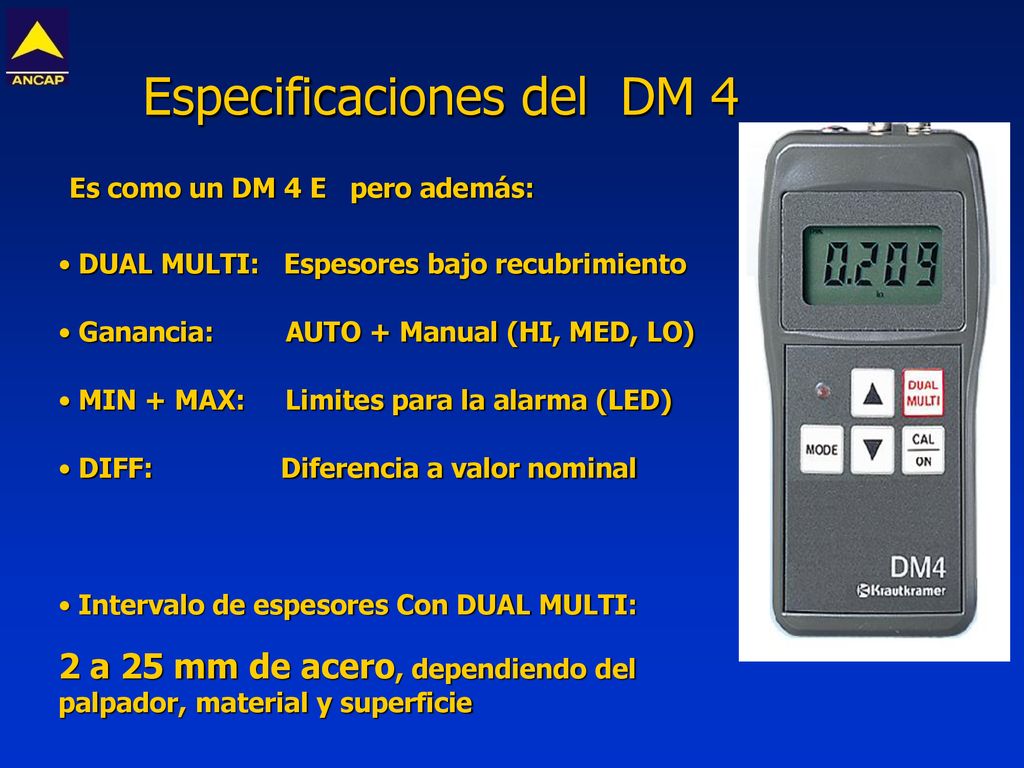

7 Especificaciones del DM 4
Es como un DM 4 E pero además: DUAL MULTI: Espesores bajo recubrimiento Ganancia: AUTO + Manual (HI, MED, LO) MIN + MAX: Limites para la alarma (LED) DIFF: Diferencia a valor nominal Intervalo de espesores Con DUAL MULTI: 2 a 25 mm de acero, dependiendo del palpador, material y superficie

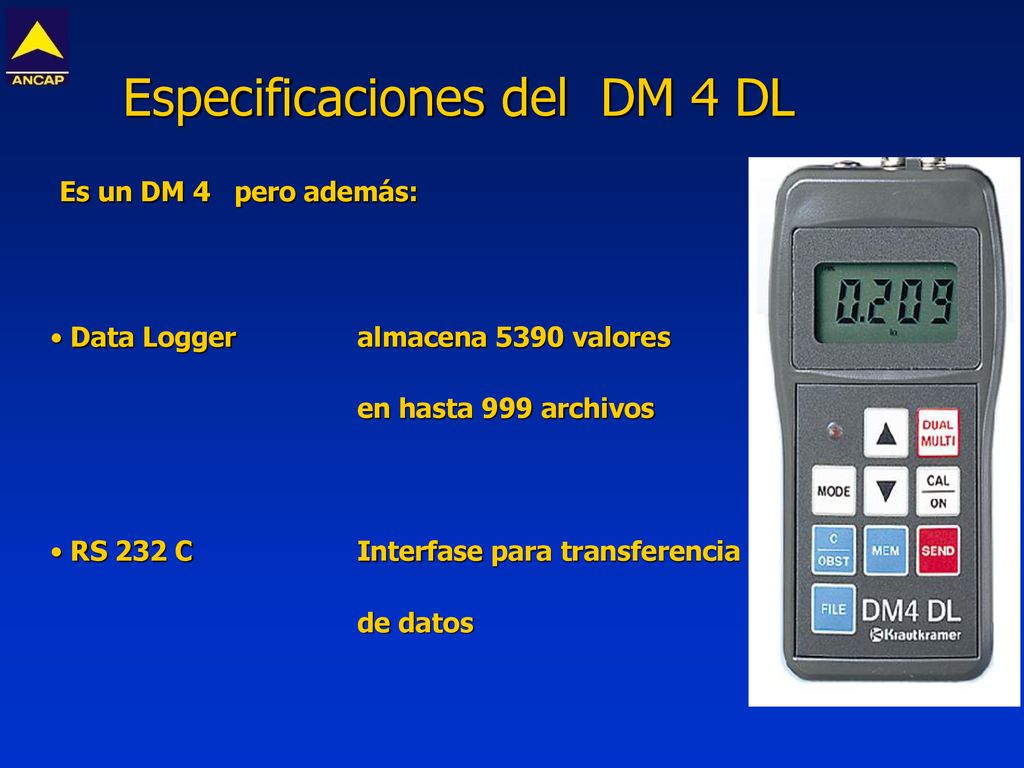

8 Especificaciones del DM 4 DL
Es un DM 4 pero además: Data Logger almacena 5390 valores en hasta 999 archivos RS 232 C Interfase para transferencia de datos

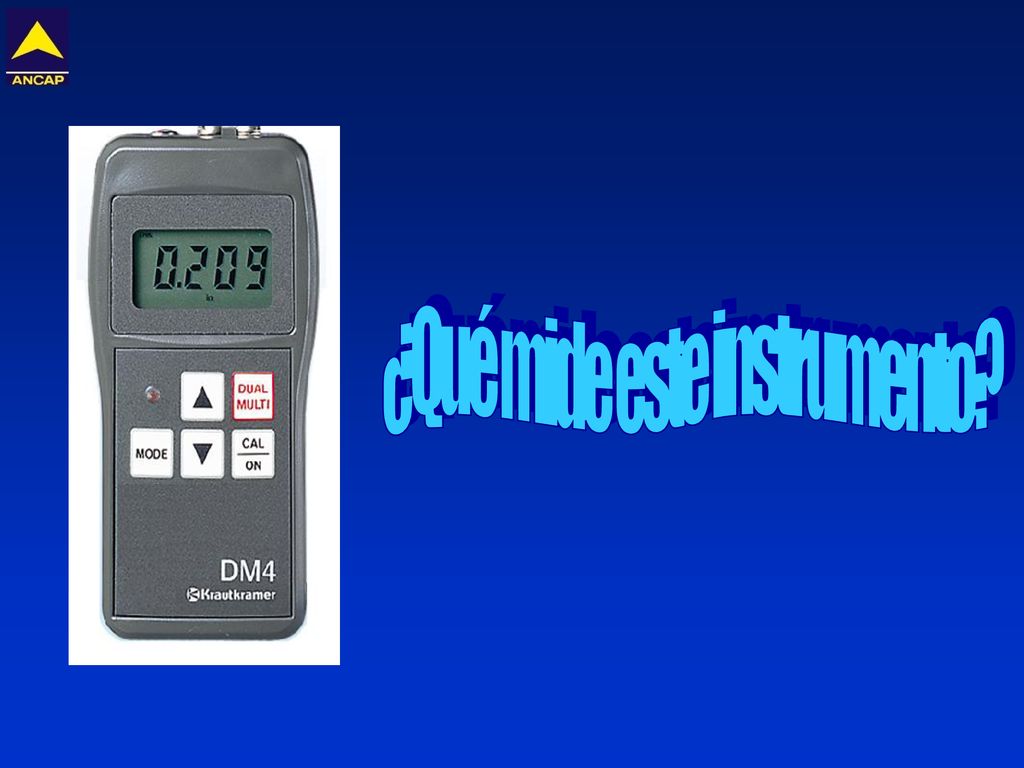

9 ¿Qué mide este instrumento?

10 Este instrumento mide TIEMPO
Calcula espesores en base a: La velocidad de sonido en el material ensayado El tiempo correspondiente al recorrido sónico dentro del palpador (retardo del palpador, ajuste de cero)

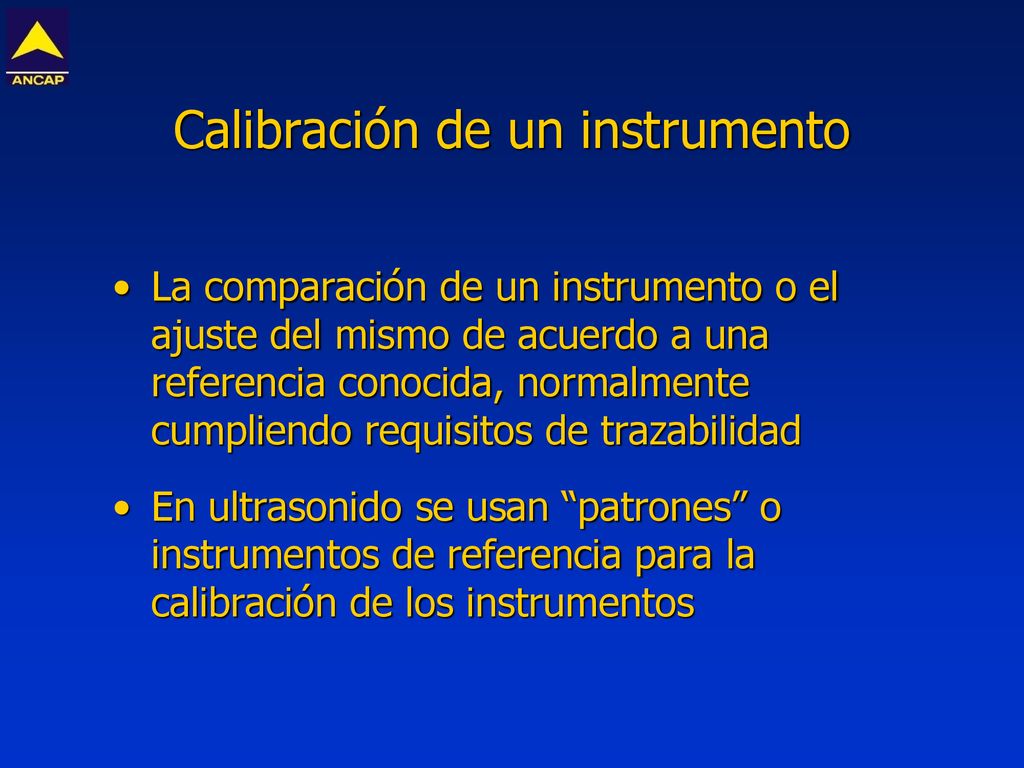

11 Calibración de un instrumento
La comparación de un instrumento o el ajuste del mismo de acuerdo a una referencia conocida, normalmente cumpliendo requisitos de trazabilidad En ultrasonido se usan “patrones” o instrumentos de referencia para la calibración de los instrumentos

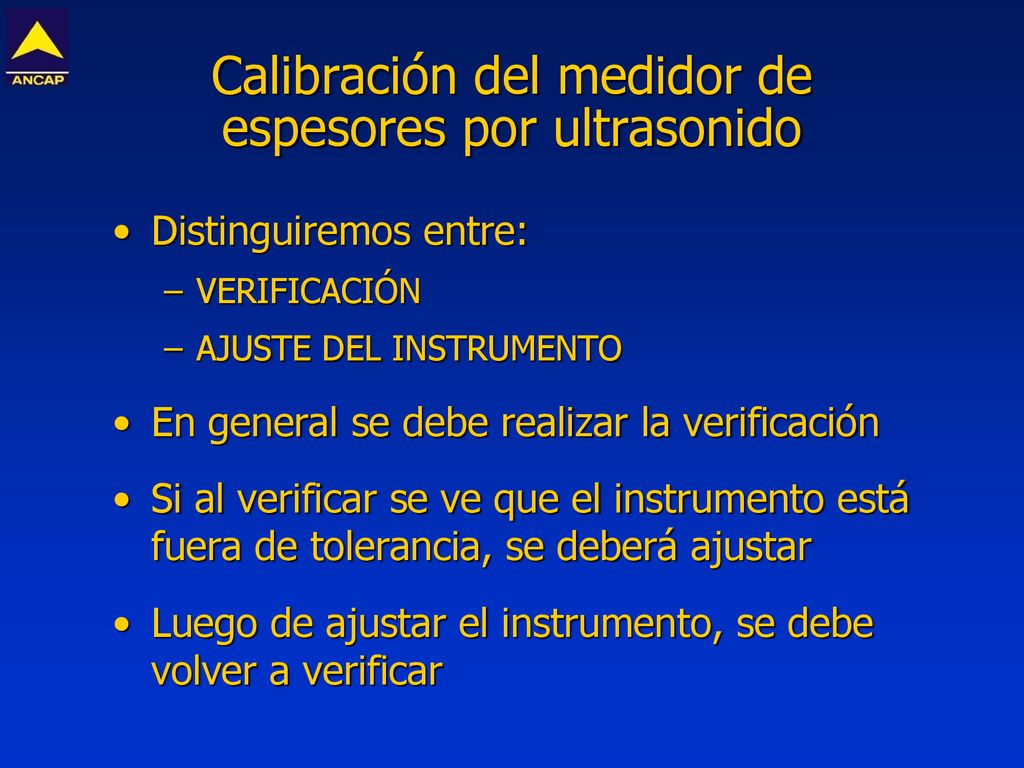

12 Calibración del medidor de espesores por ultrasonido
Distinguiremos entre: VERIFICACIÓN AJUSTE DEL INSTRUMENTO En general se debe realizar la verificación Si al verificar se ve que el instrumento está fuera de tolerancia, se deberá ajustar Luego de ajustar el instrumento, se debe volver a verificar

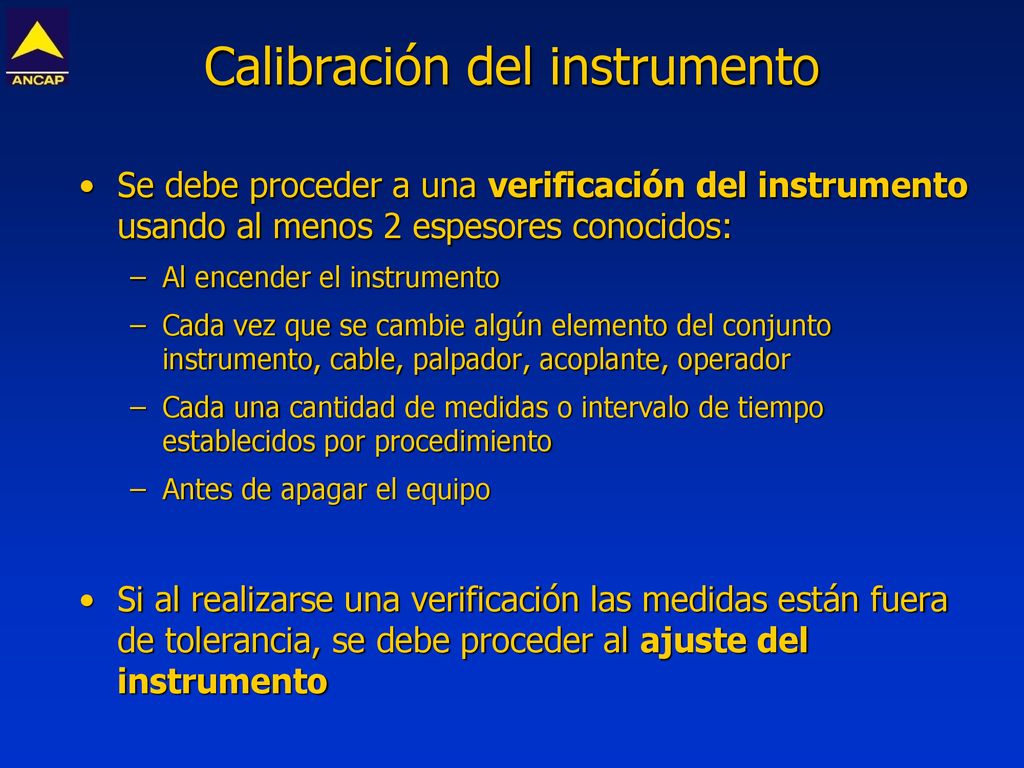

13 Calibración del instrumento
Se debe proceder a una verificación del instrumento usando al menos 2 espesores conocidos: Al encender el instrumento Cada vez que se cambie algún elemento del conjunto instrumento, cable, palpador, acoplante, operador Cada una cantidad de medidas o intervalo de tiempo establecidos por procedimiento Antes de apagar el equipo Si al realizarse una verificación las medidas están fuera de tolerancia, se debe proceder al ajuste del instrumento

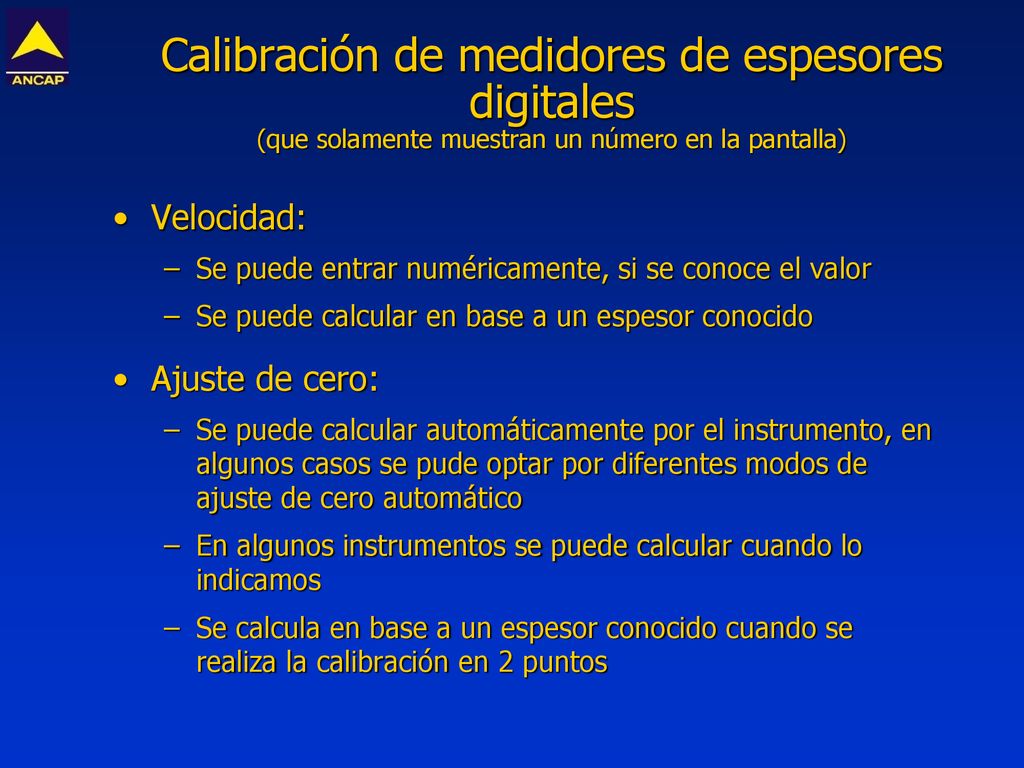

14 Calibración de medidores de espesores digitales (que solamente muestran un número en la pantalla)
Velocidad: Se puede entrar numéricamente, si se conoce el valor Se puede calcular en base a un espesor conocido Ajuste de cero: Se puede calcular automáticamente por el instrumento, en algunos casos se pude optar por diferentes modos de ajuste de cero automático En algunos instrumentos se puede calcular cuando lo indicamos Se calcula en base a un espesor conocido cuando se realiza la calibración en 2 puntos

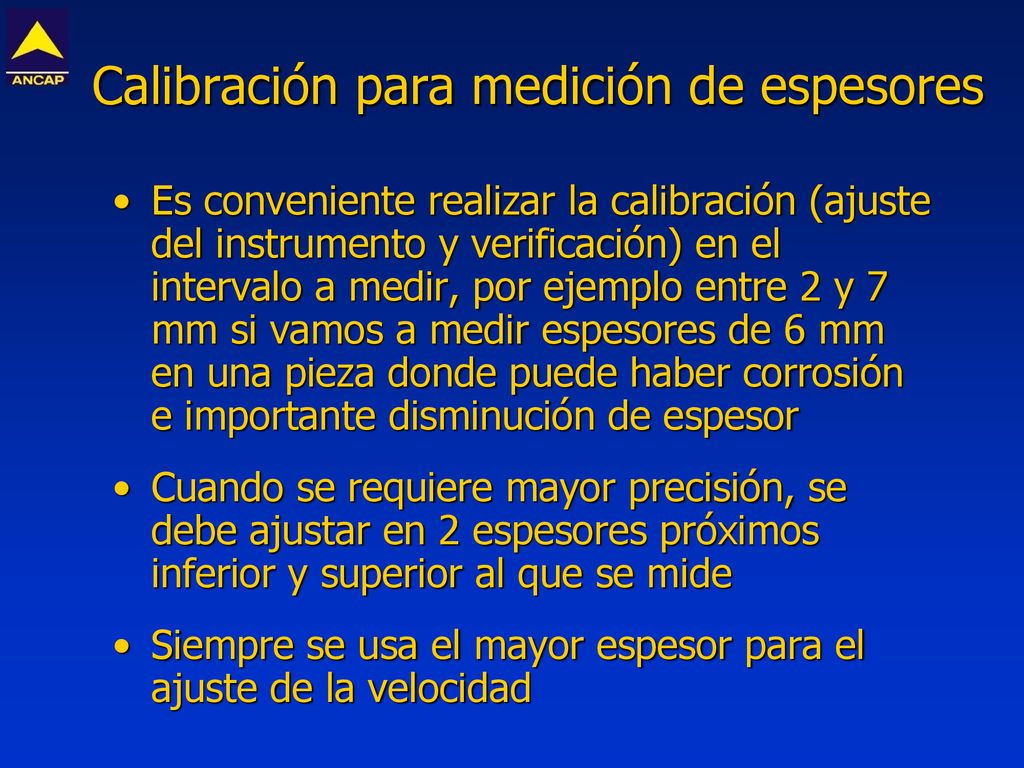

15 Calibración para medición de espesores
Es conveniente realizar la calibración (ajuste del instrumento y verificación) en el intervalo a medir, por ejemplo entre 2 y 7 mm si vamos a medir espesores de 6 mm en una pieza donde puede haber corrosión e importante disminución de espesor Cuando se requiere mayor precisión, se debe ajustar en 2 espesores próximos inferior y superior al que se mide Siempre se usa el mayor espesor para el ajuste de la velocidad

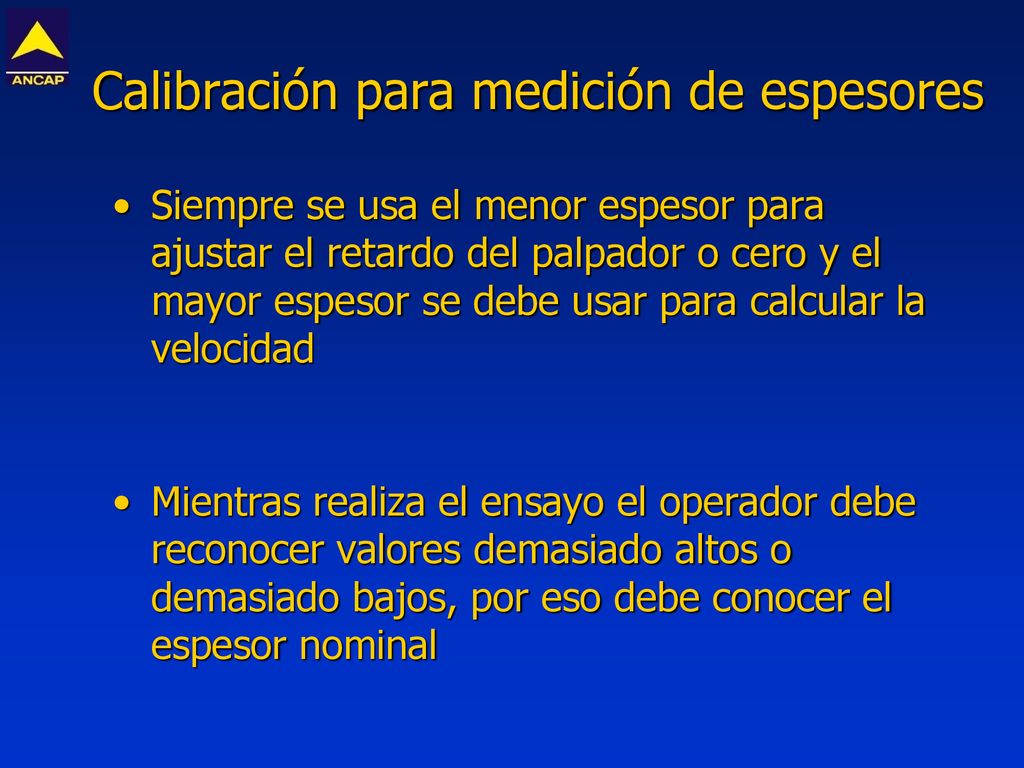

16 Calibración para medición de espesores
Siempre se usa el menor espesor para ajustar el retardo del palpador o cero y el mayor espesor se debe usar para calcular la velocidad Mientras realiza el ensayo el operador debe reconocer valores demasiado altos o demasiado bajos, por eso debe conocer el espesor nominal
