Máquinas Sembradoras, plantadoras y trasplantadoras

Presentación del tema: "Máquinas Sembradoras, plantadoras y trasplantadoras"— Transcripción de la presentación:

1 Máquinas Sembradoras, plantadoras y trasplantadoras
PROBLEMA: Deficiente calidad de la siembra

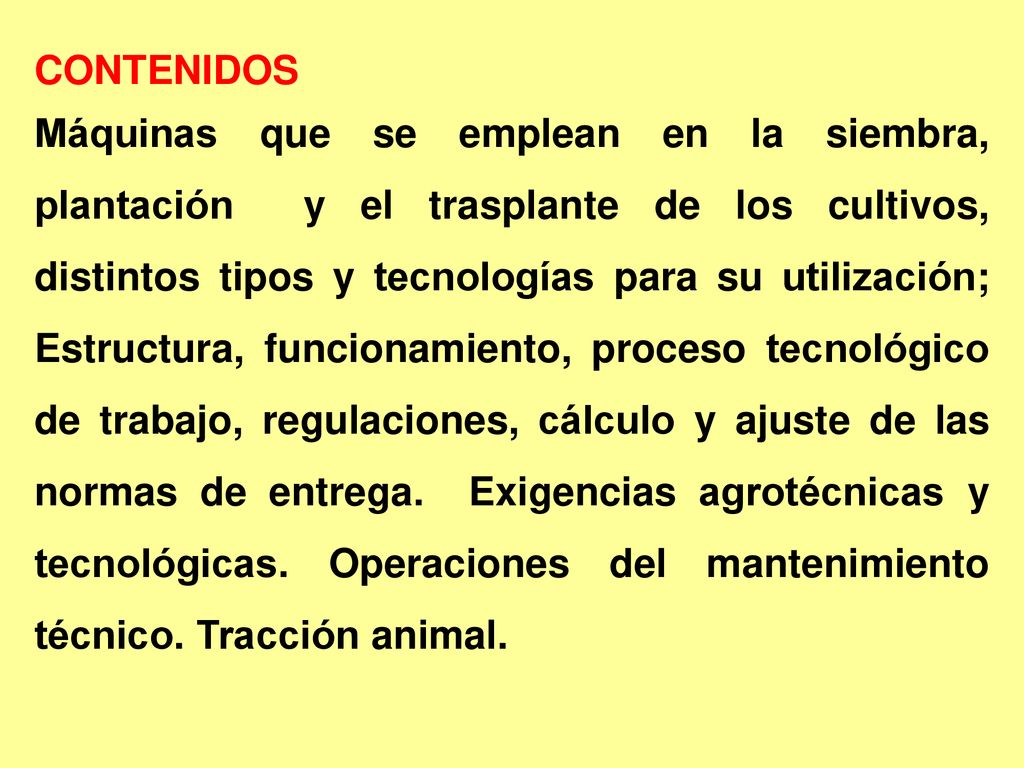

2 CONTENIDOS Máquinas que se emplean en la siembra, plantación y el trasplante de los cultivos, distintos tipos y tecnologías para su utilización; Estructura, funcionamiento, proceso tecnológico de trabajo, regulaciones, cálculo y ajuste de las normas de entrega. Exigencias agrotécnicas y tecnológicas. Operaciones del mantenimiento técnico. Tracción animal.

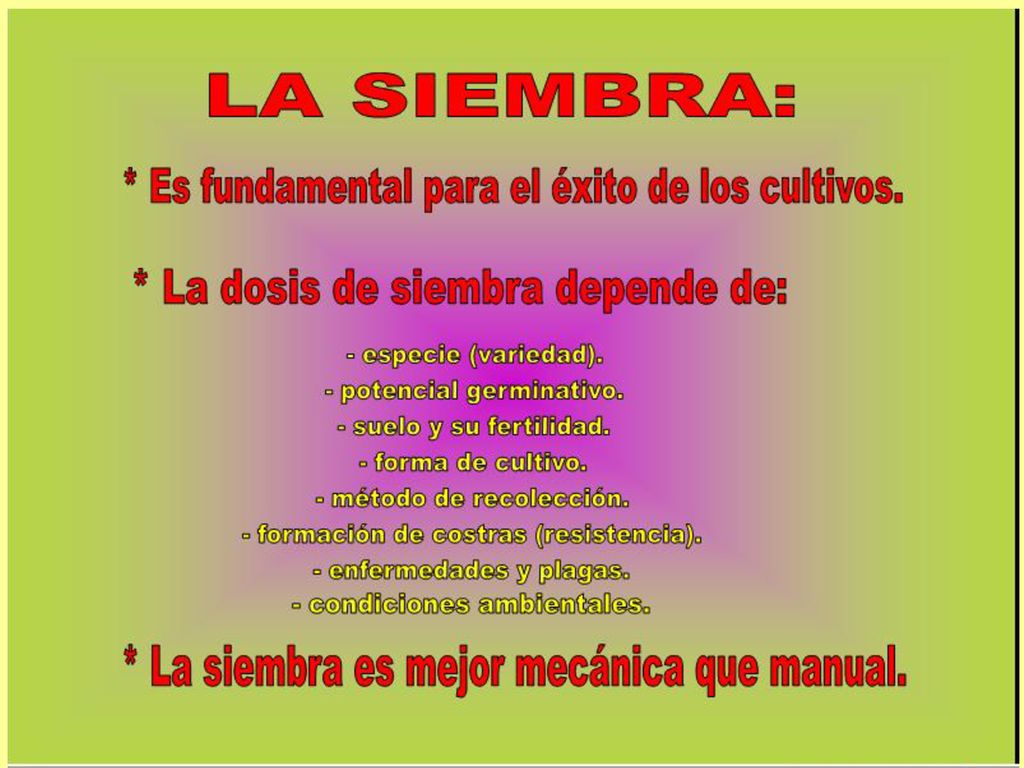

3

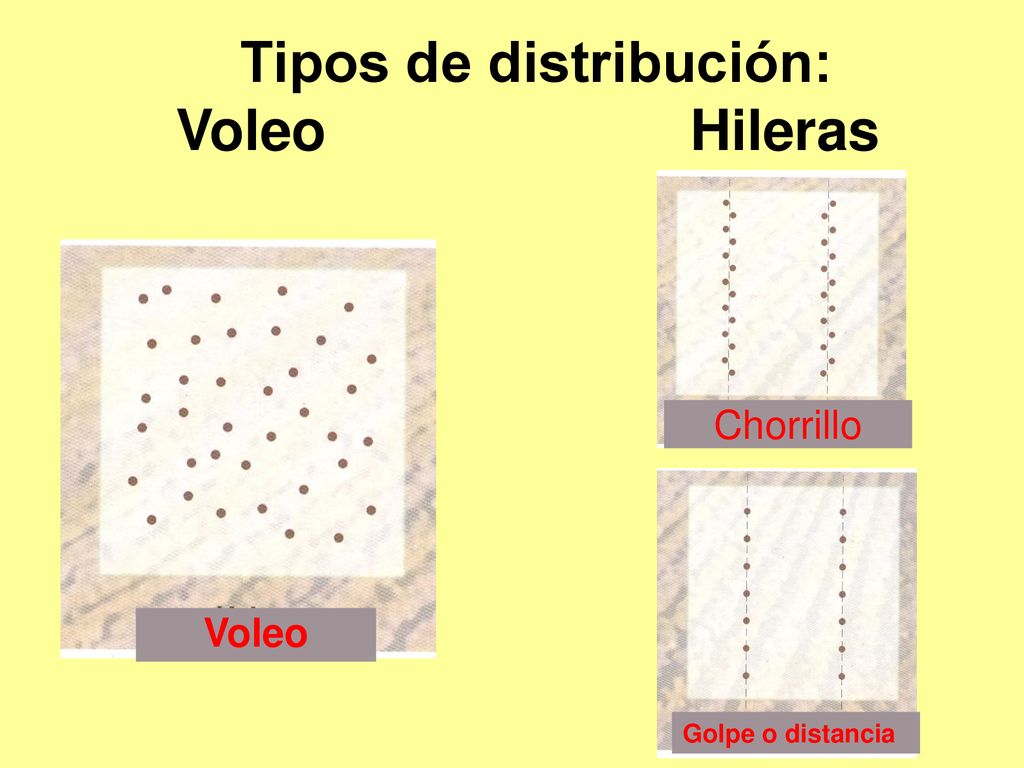

4 Tipos de distribución: Voleo Hileras
Chorrillo Voleo Golpe o distancia

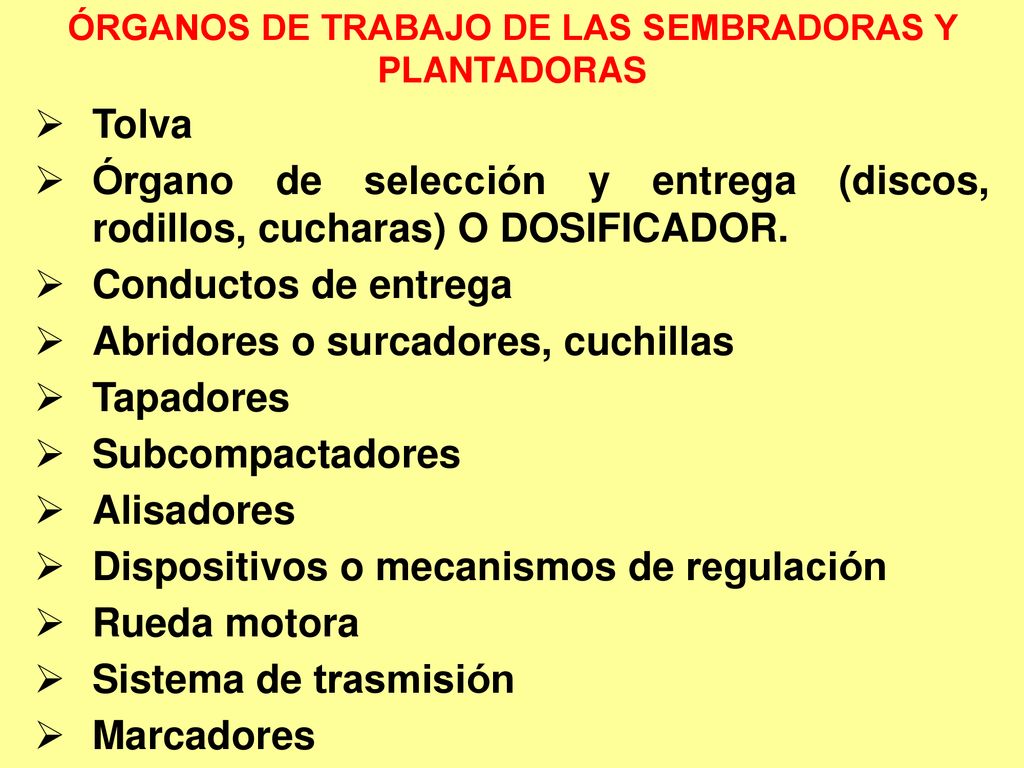

5 ÓRGANOS DE TRABAJO DE LAS SEMBRADORAS Y PLANTADORAS
Tolva Órgano de selección y entrega (discos, rodillos, cucharas) O DOSIFICADOR. Conductos de entrega Abridores o surcadores, cuchillas Tapadores Subcompactadores Alisadores Dispositivos o mecanismos de regulación Rueda motora Sistema de trasmisión Marcadores

6 Muy Importante: Primer paso para lograr el éxito en la siembra es partir de semilla de alta calidad. Verificar: poder germinativo y rotura visible.

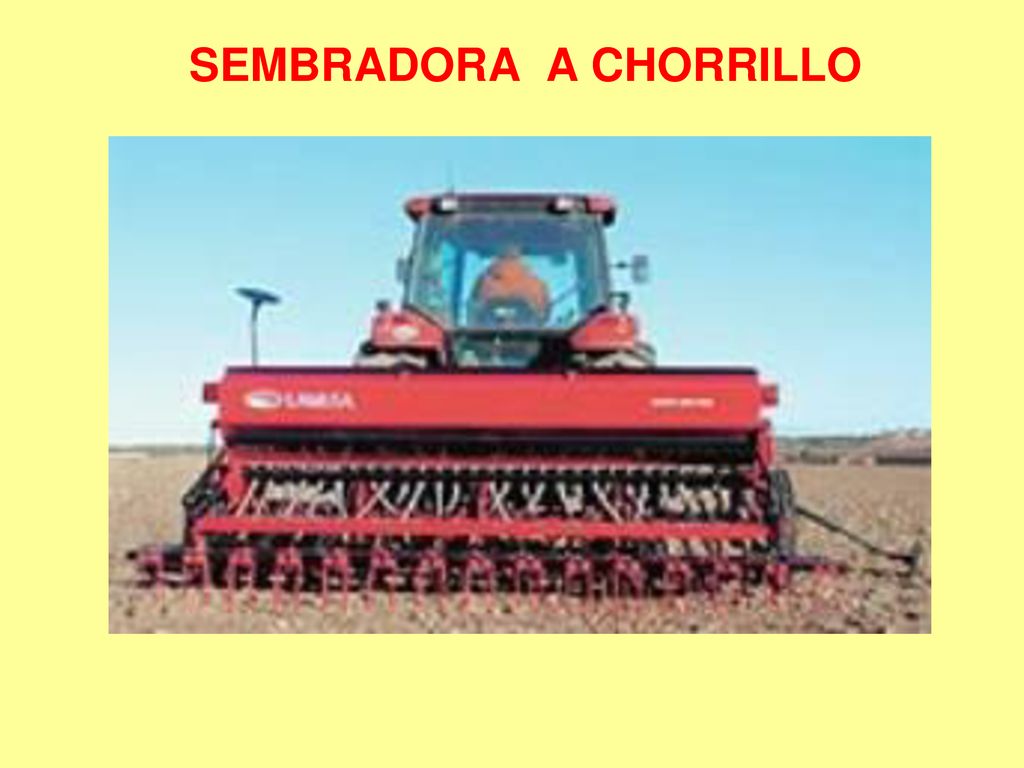

7 SEMBRADORA A CHORRILLO

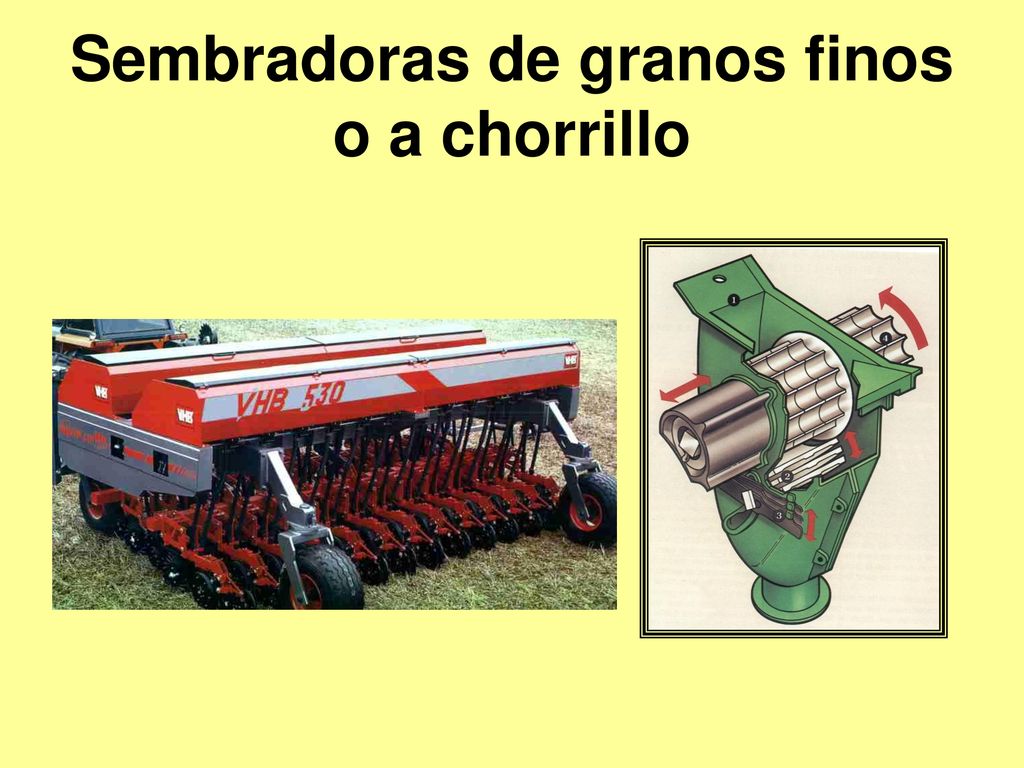

8 Sembradoras de granos finos o a chorrillo

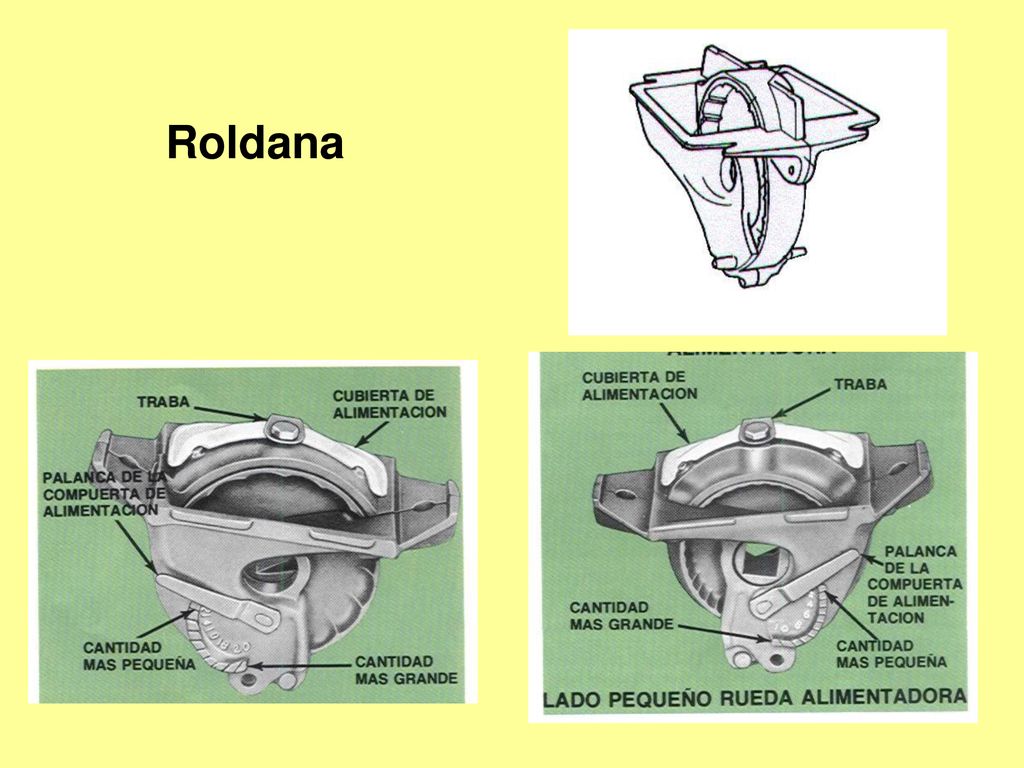

9 Roldana

10 Órgano distribuidor Rodillo acanalado
ENTRADA DE LA SEMILLA Salida de la semilla

11 Chevron

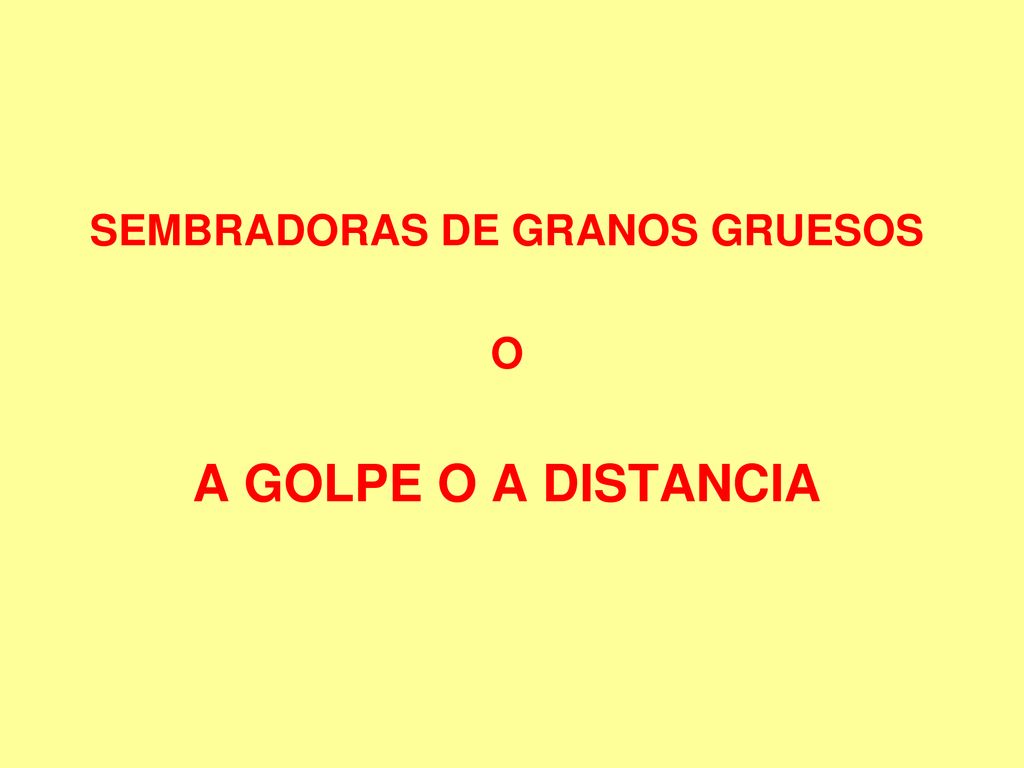

12 SEMBRADORAS DE GRANOS GRUESOS
A GOLPE O A DISTANCIA

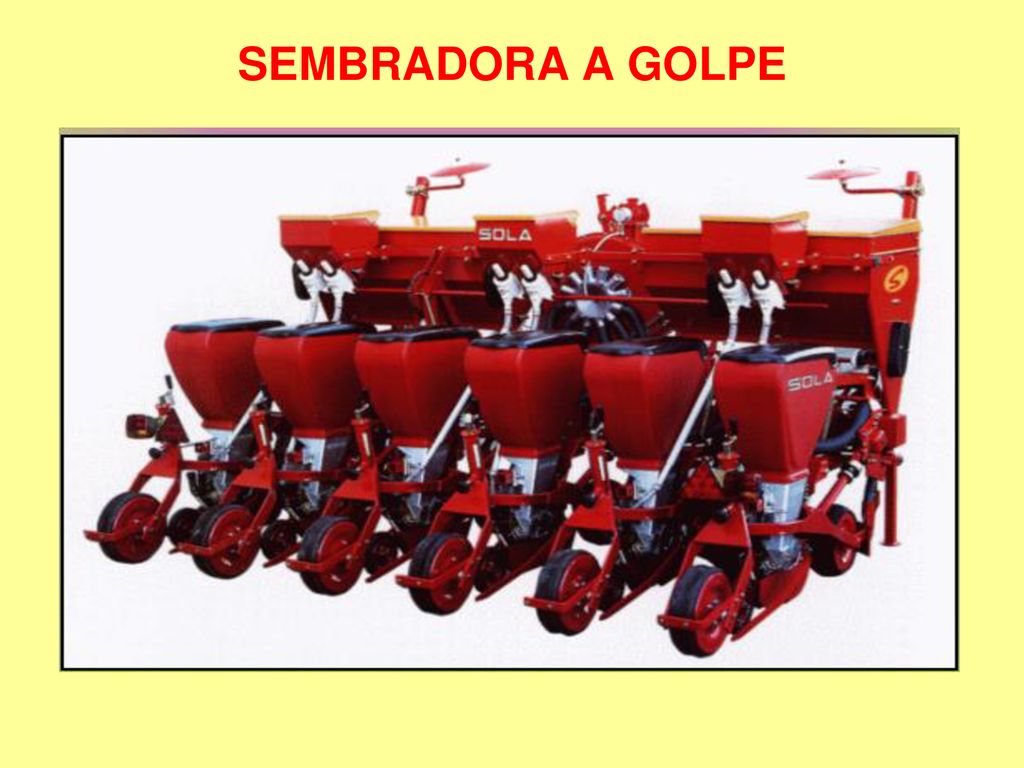

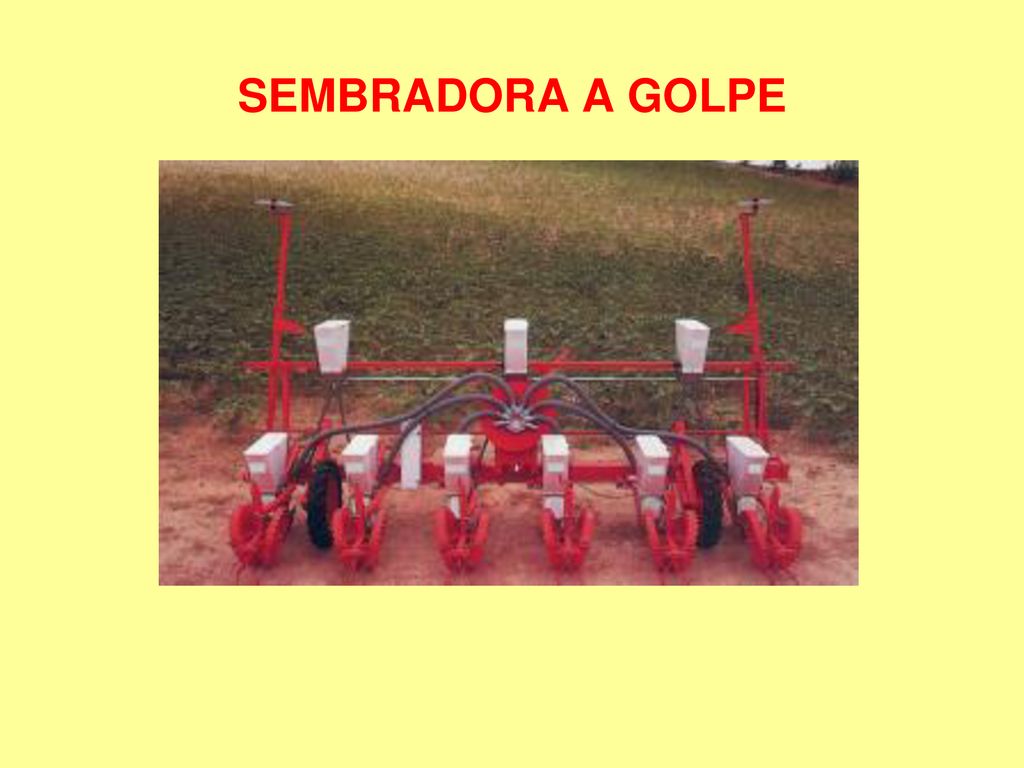

13 SEMBRADORA A GOLPE

14 SEMBRADORA A GOLPE

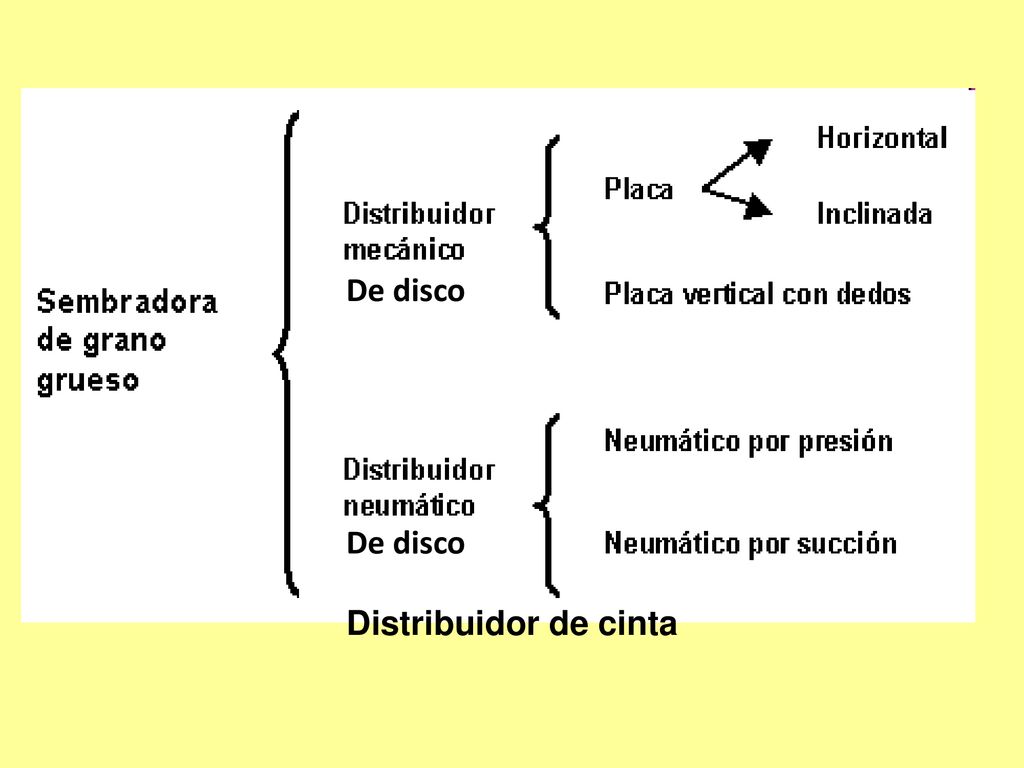

15 De disco De disco Distribuidor de cinta

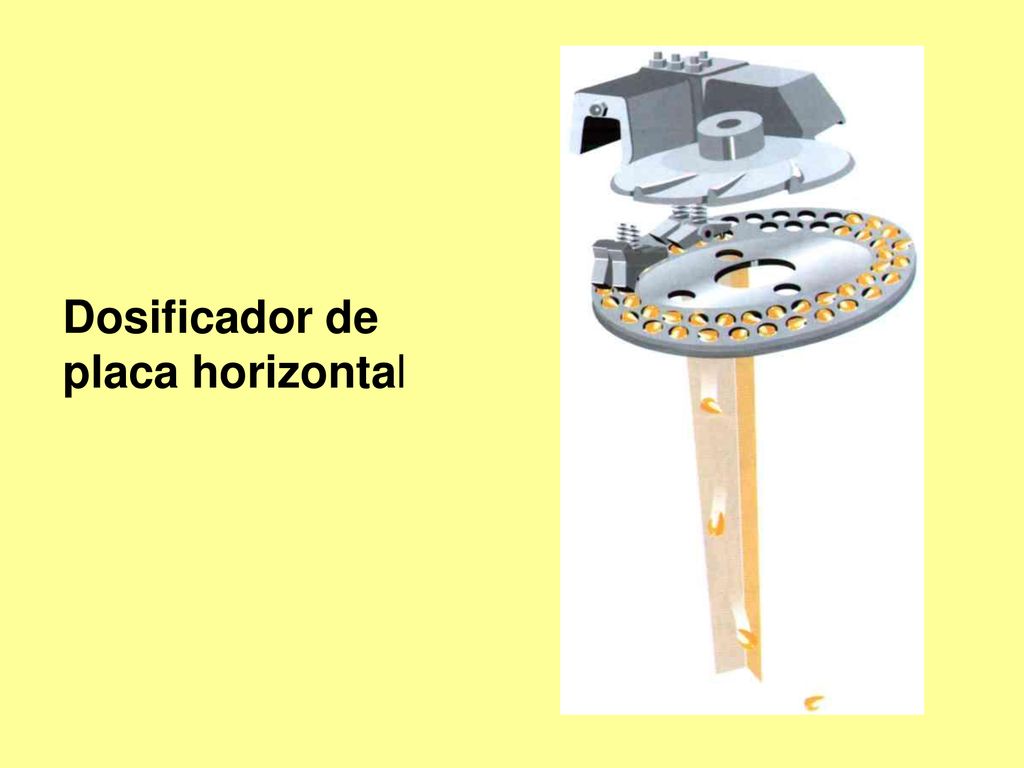

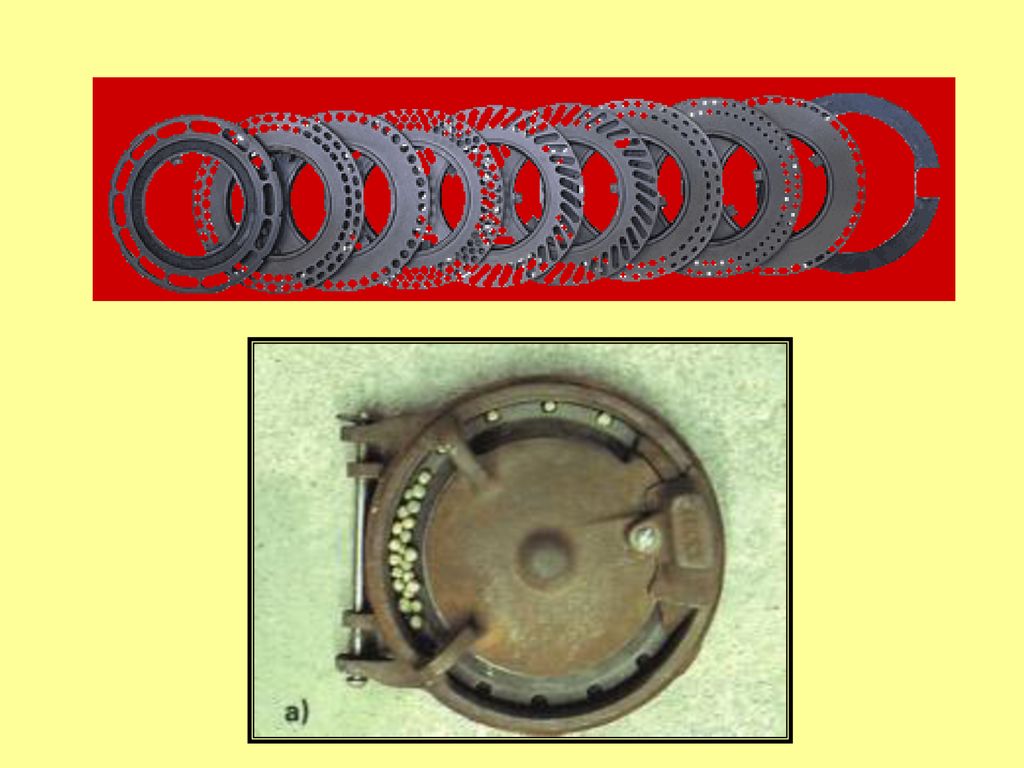

16 Dosificador de placa horizontal

17

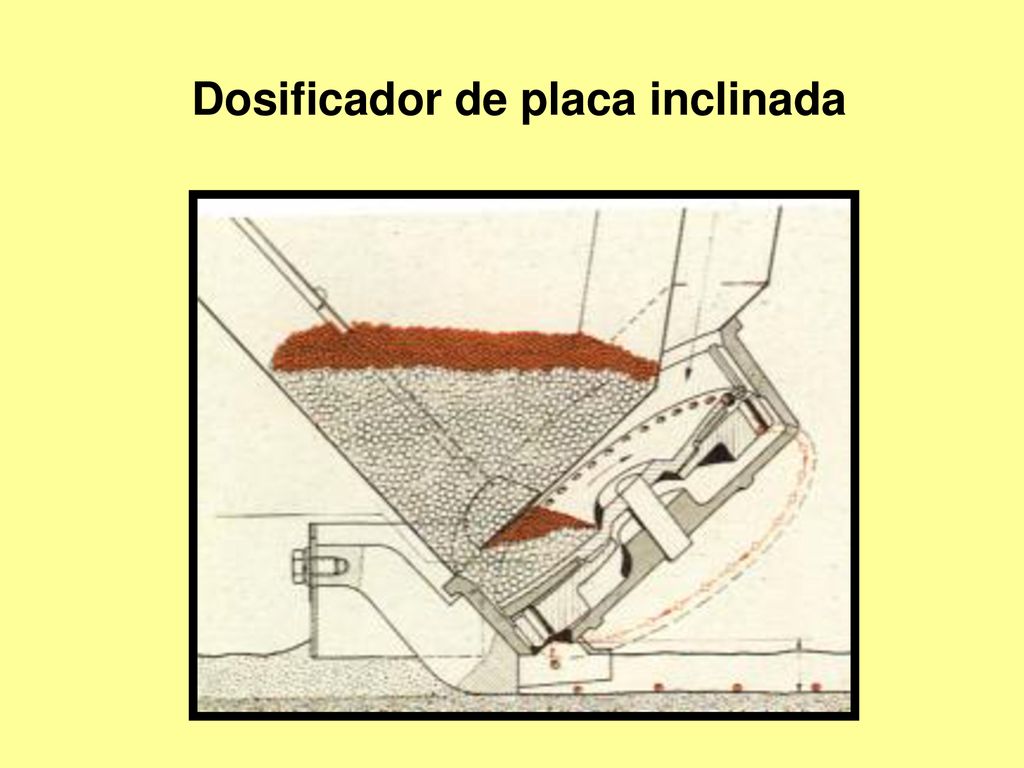

18 Dosificador de placa inclinada

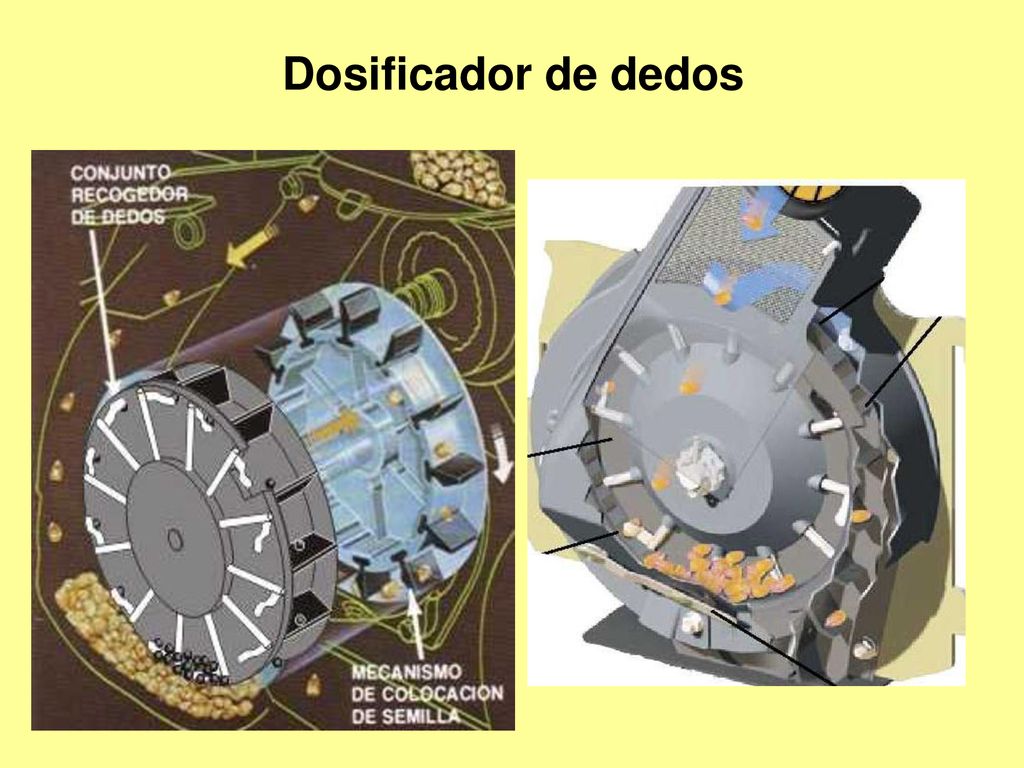

19 Dosificador de dedos

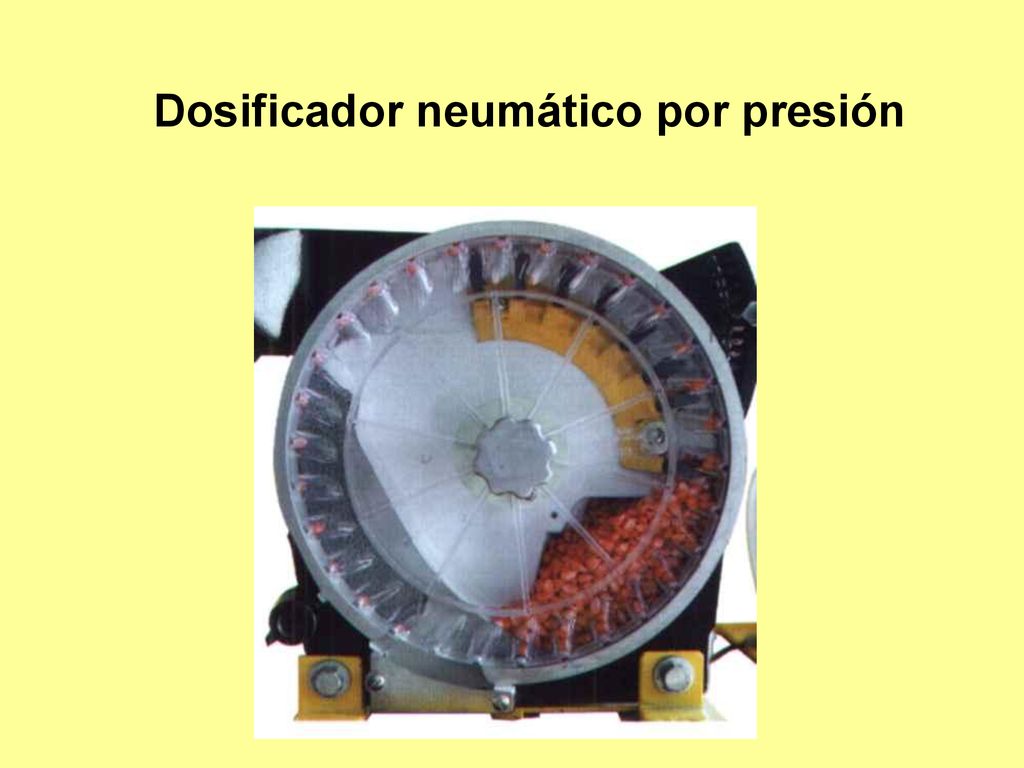

20 Dosificador neumático por presión

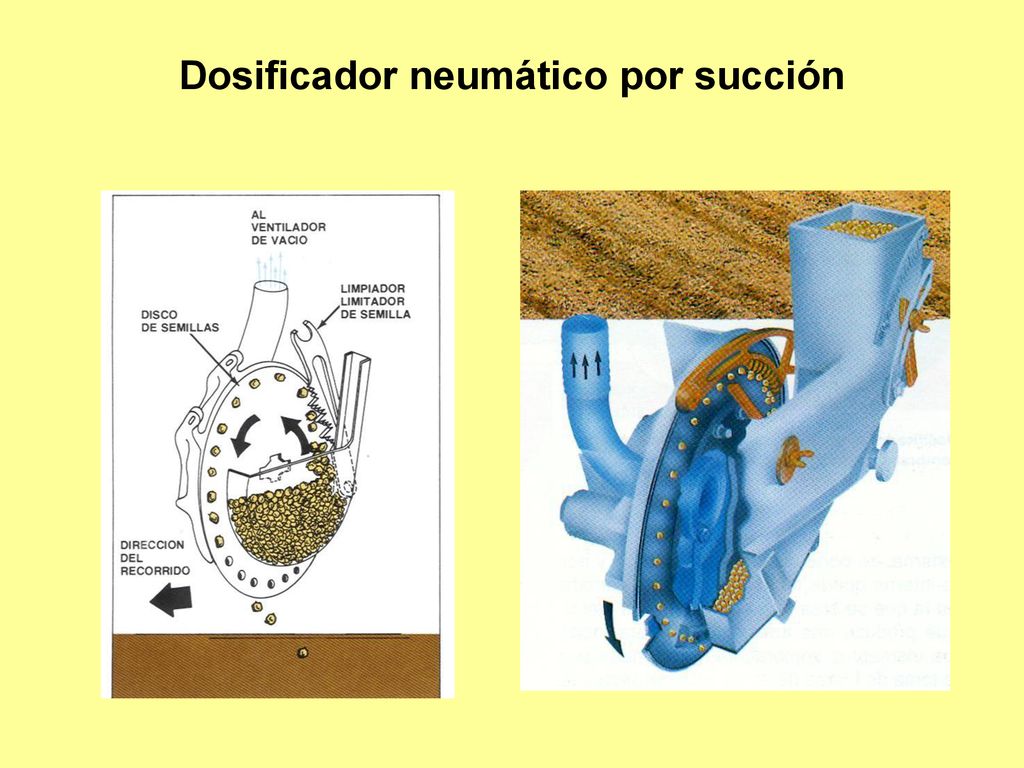

21 Dosificador neumático por succión

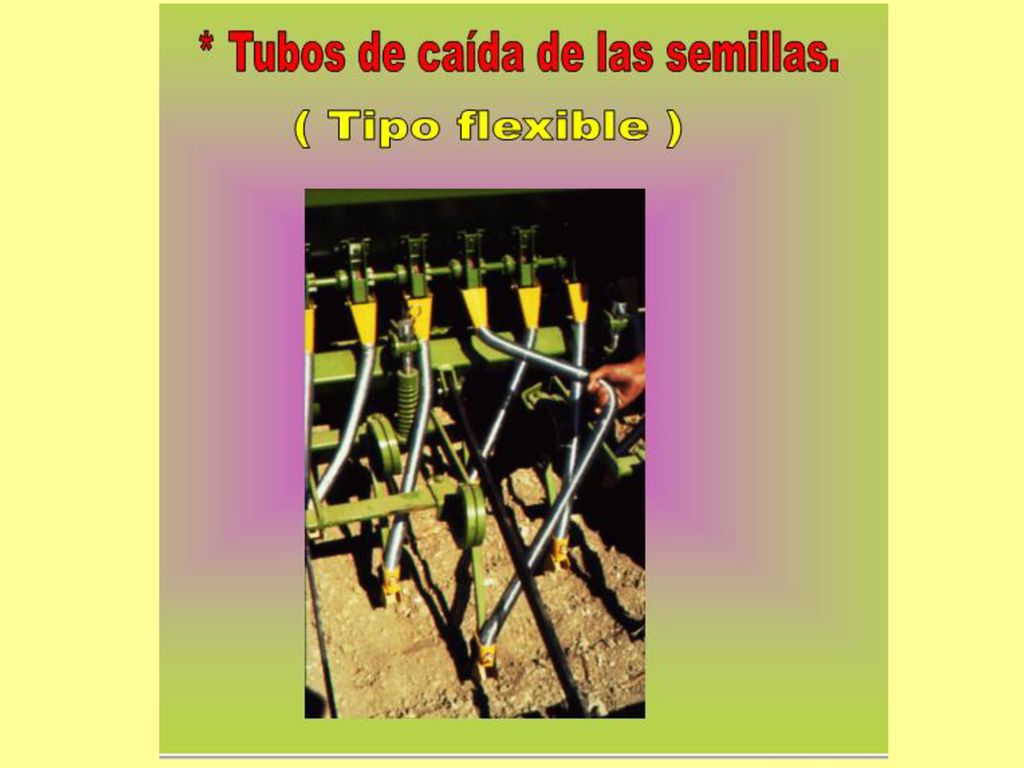

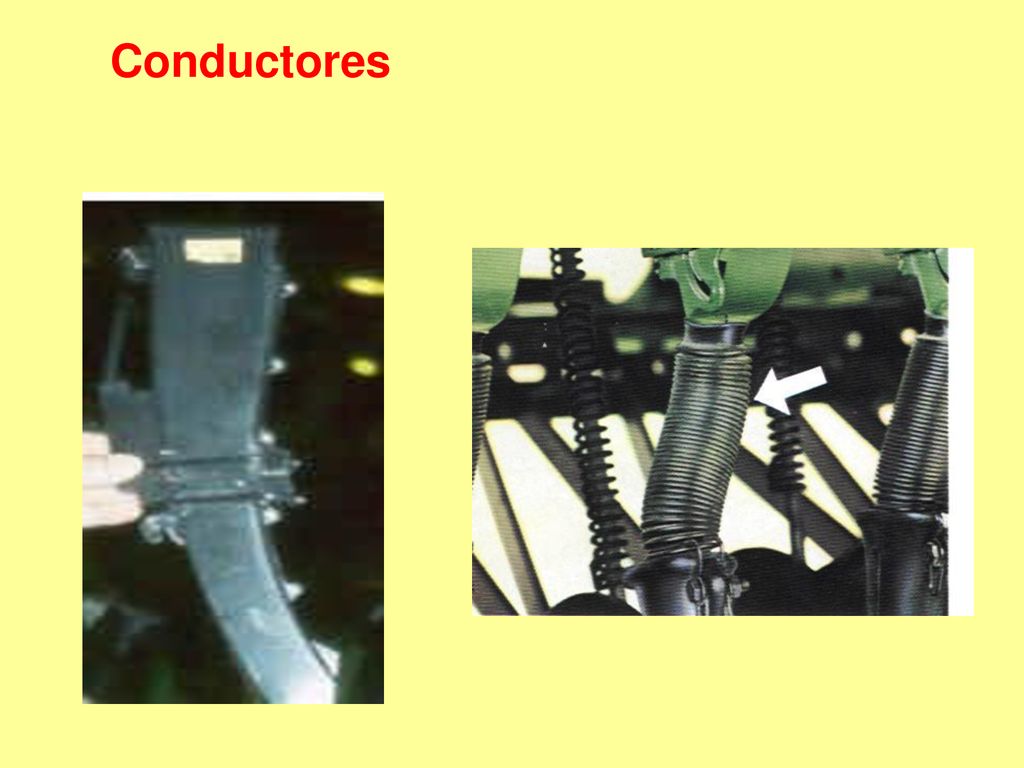

22 Conductores

23

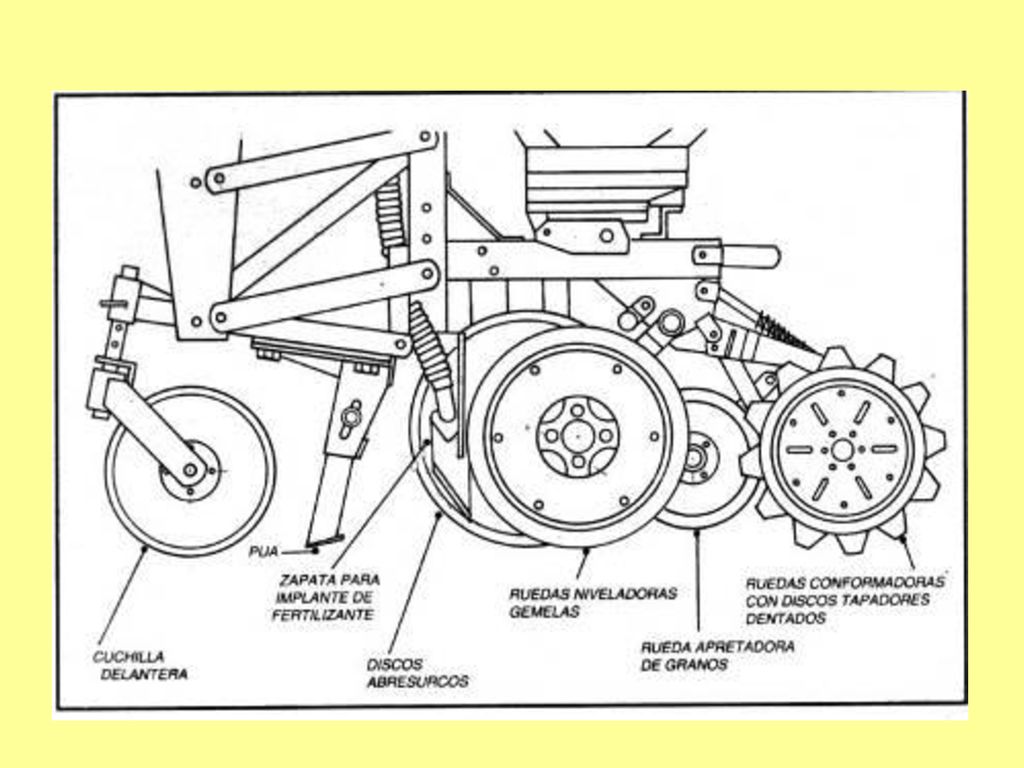

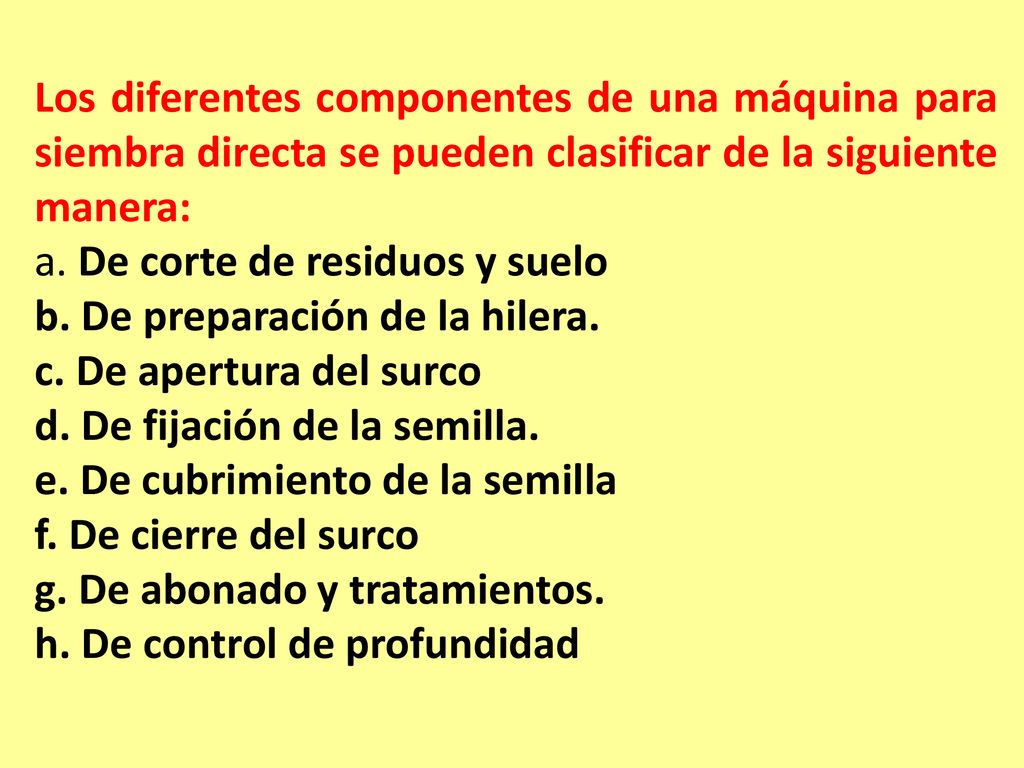

24 Los diferentes componentes de una máquina para siembra directa se pueden clasificar de la siguiente manera: a. De corte de residuos y suelo b. De preparación de la hilera. c. De apertura del surco d. De fijación de la semilla. e. De cubrimiento de la semilla f. De cierre del surco g. De abonado y tratamientos. h. De control de profundidad

25

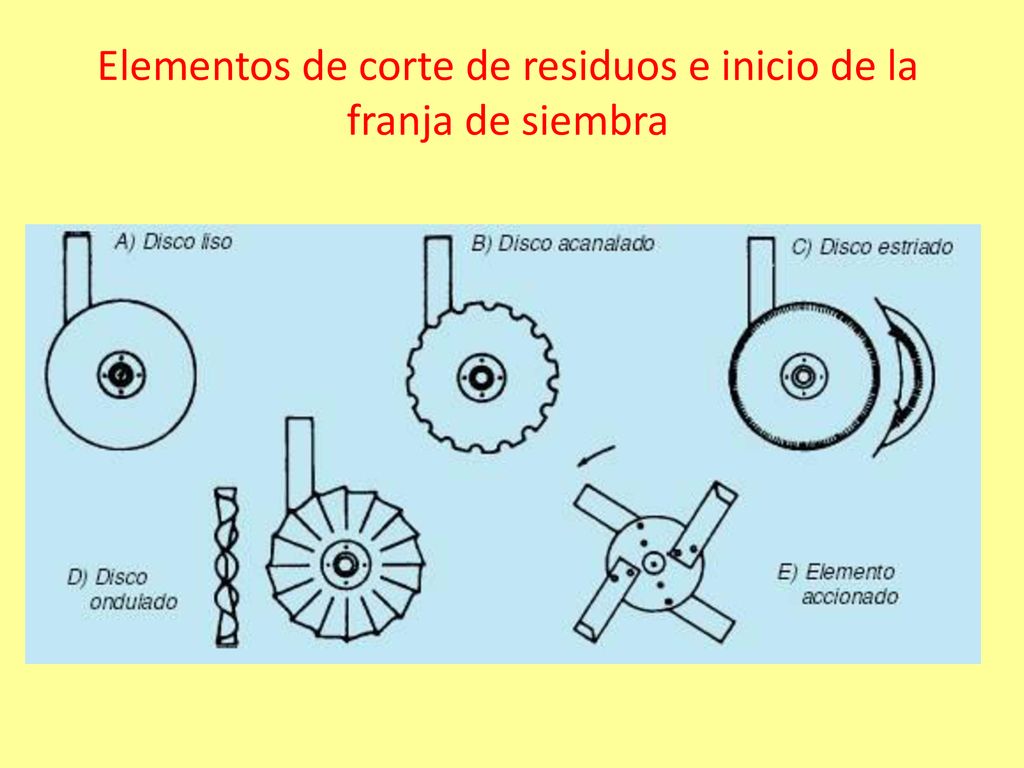

26 Elementos de corte de residuos e inicio de la franja de siembra

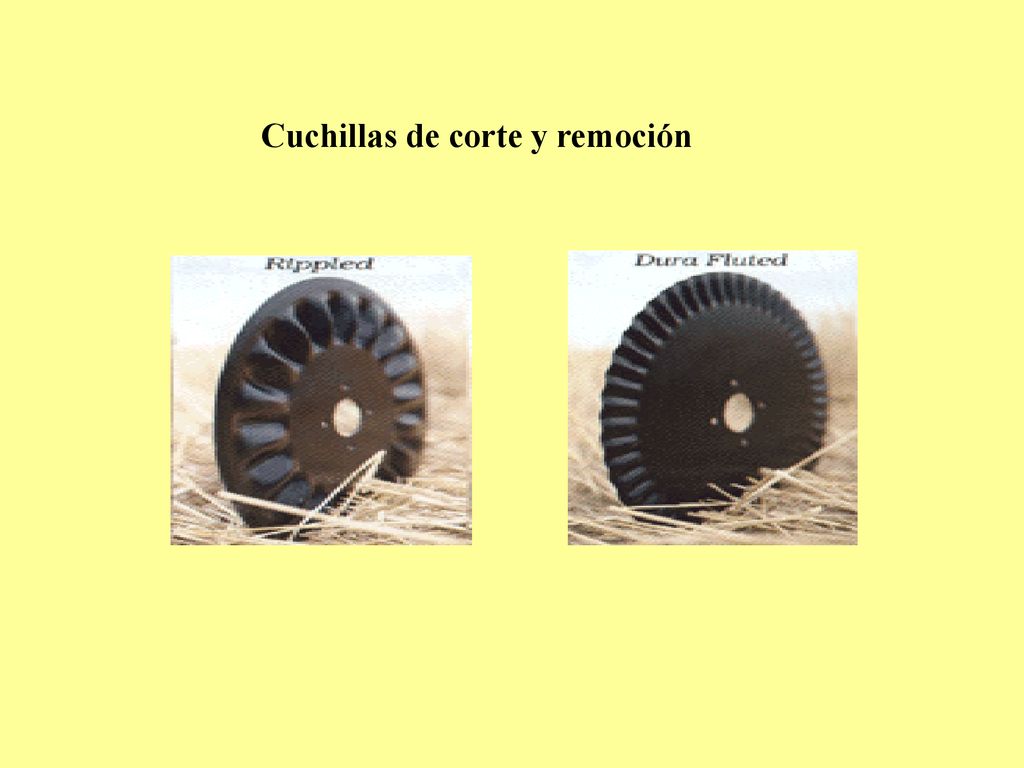

27 Cuchillas de corte y remoción

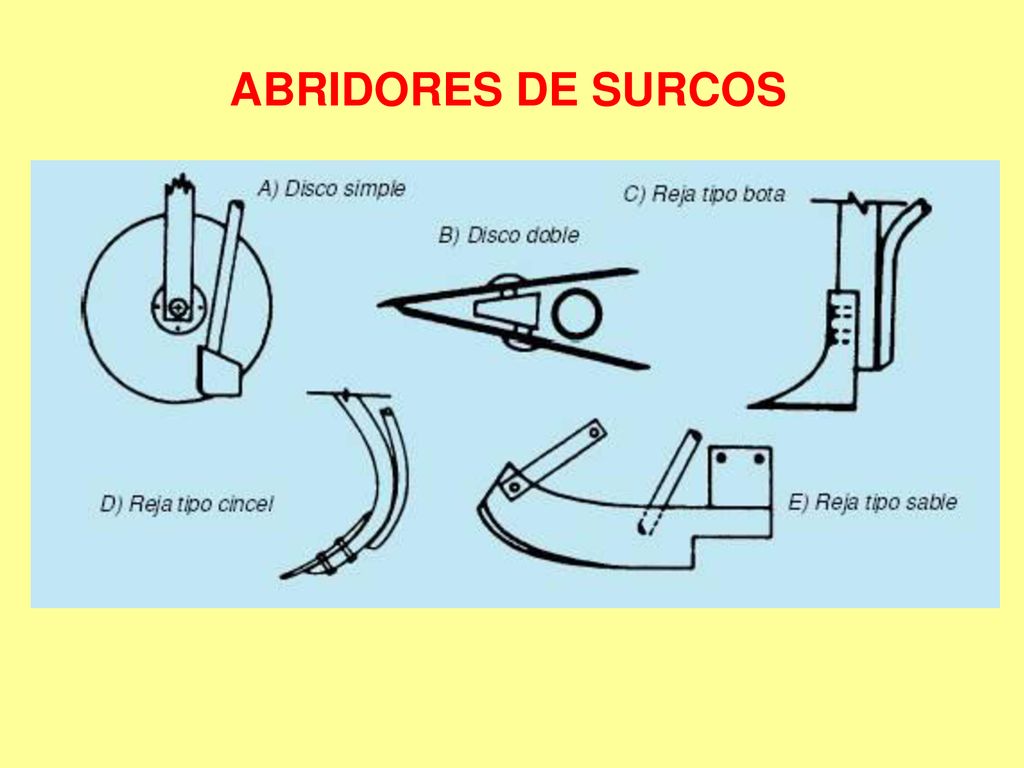

28 ABRIDORES DE SURCOS

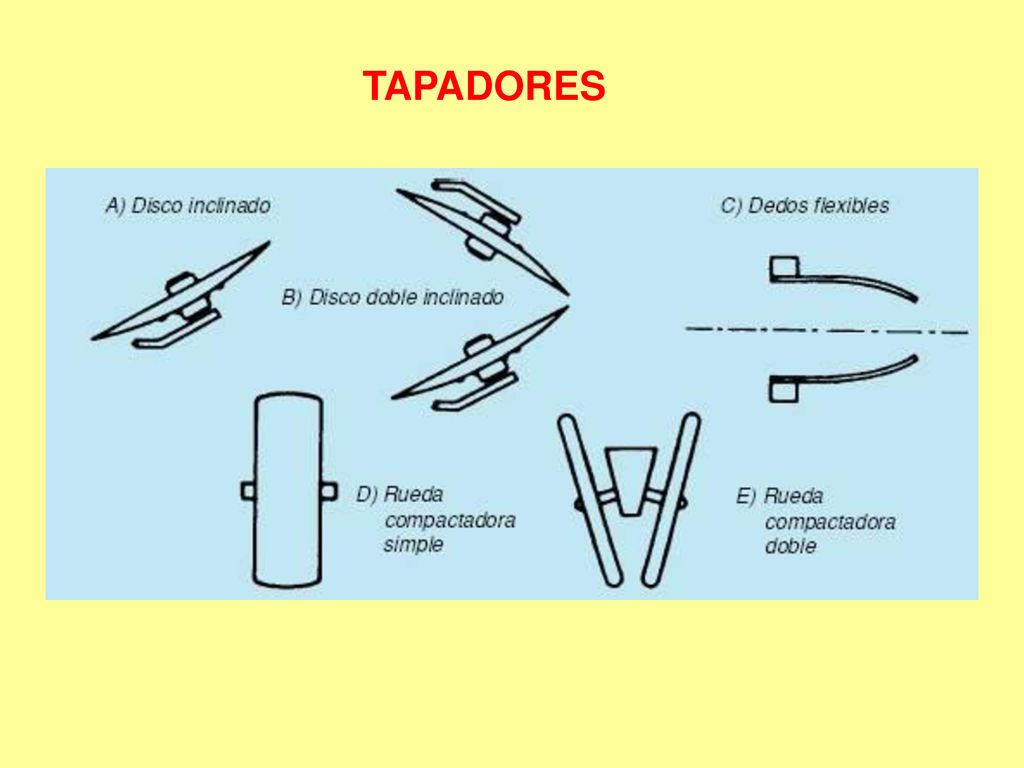

29 TAPADORES

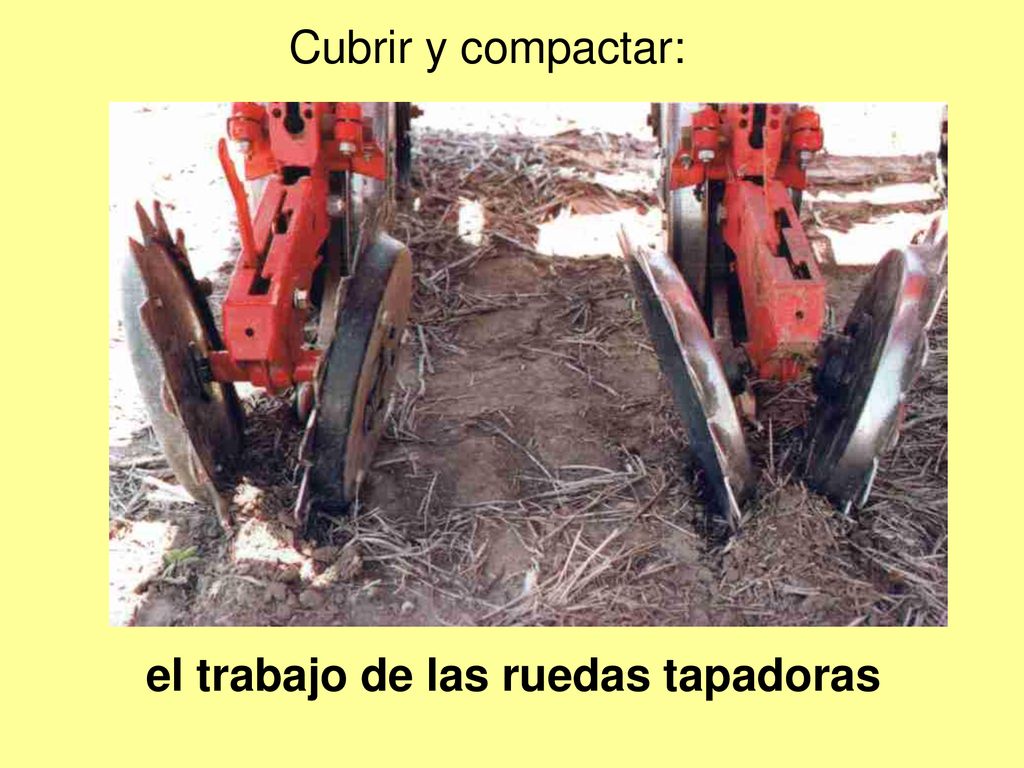

30 el trabajo de las ruedas tapadoras
Cubrir y compactar: el trabajo de las ruedas tapadoras

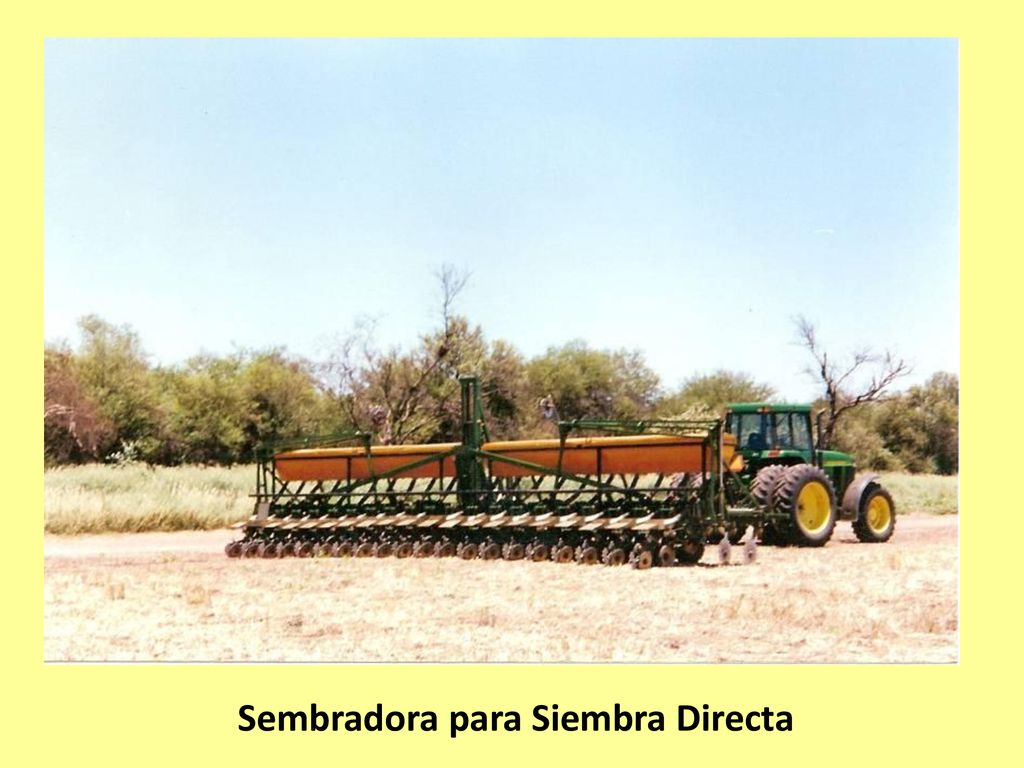

31 Sembradora para Siembra Directa

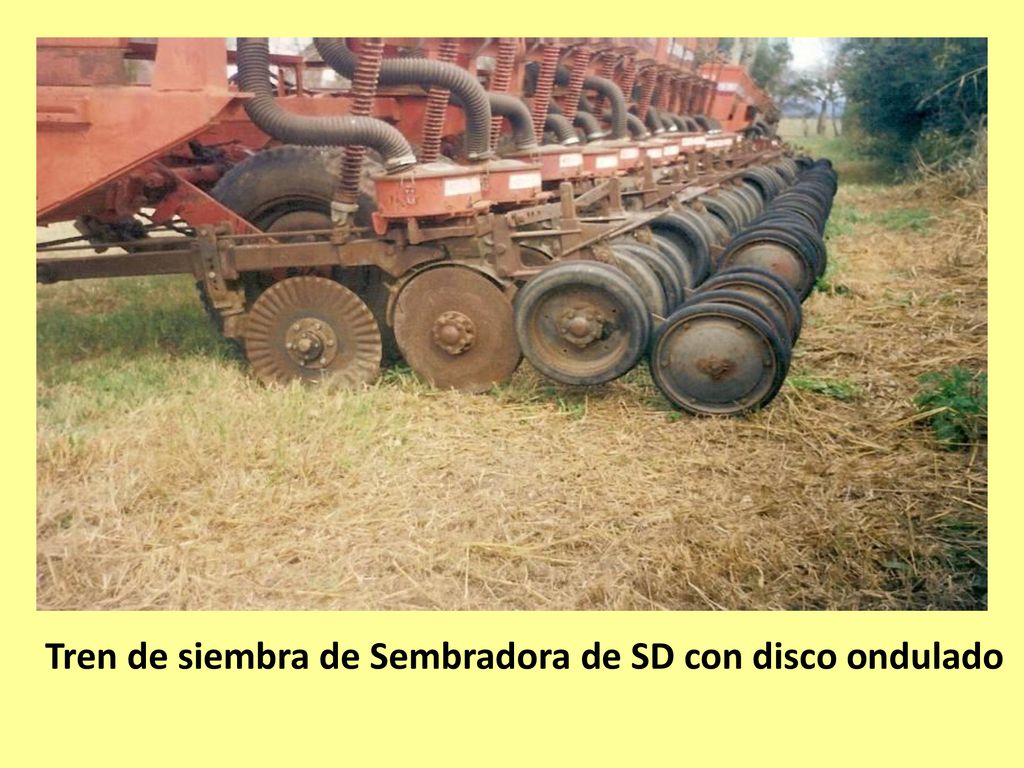

32 Tren de siembra de Sembradora de SD con disco ondulado

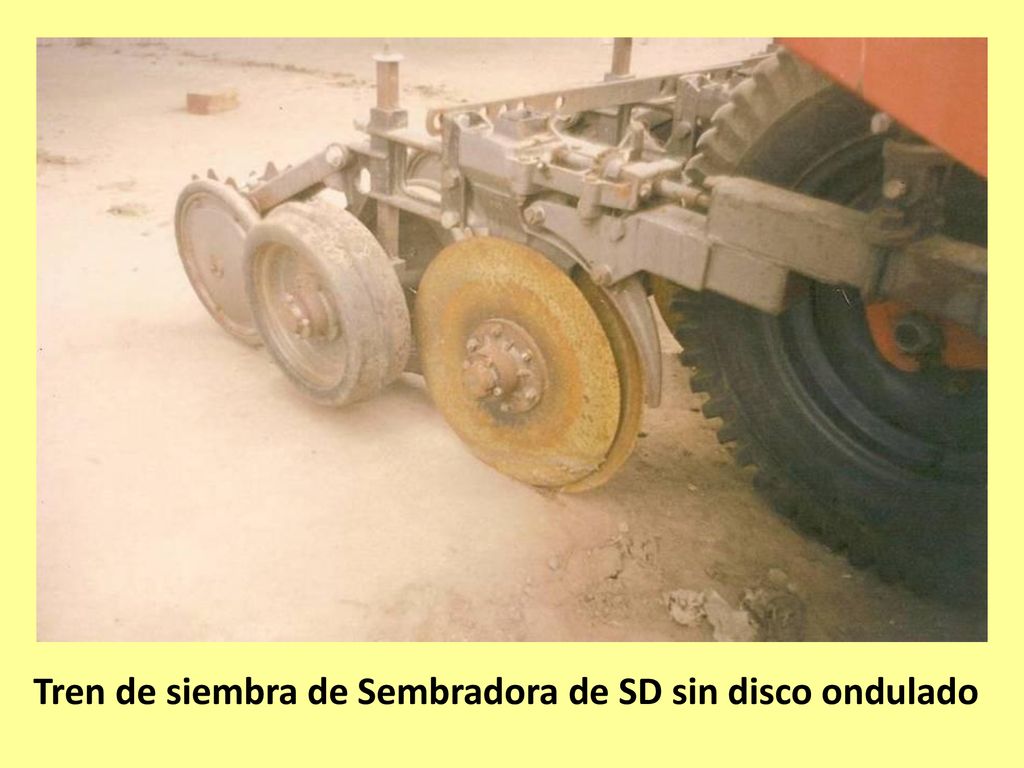

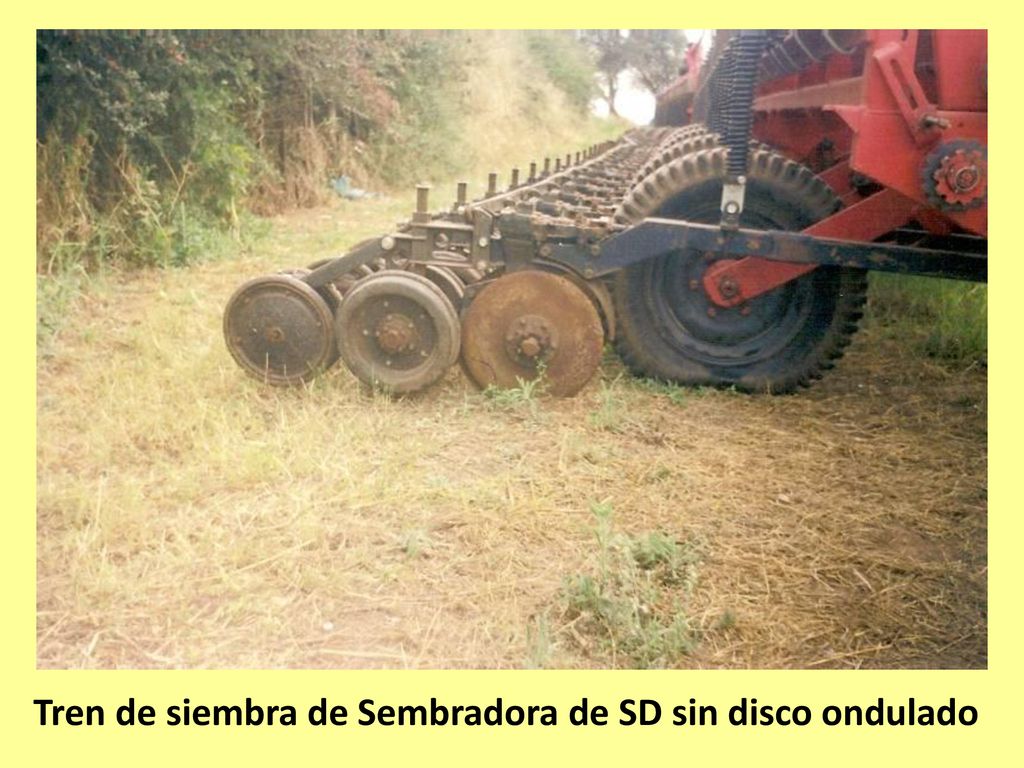

33 Tren de siembra de Sembradora de SD sin disco ondulado

34 Tren de siembra de Sembradora de SD sin disco ondulado

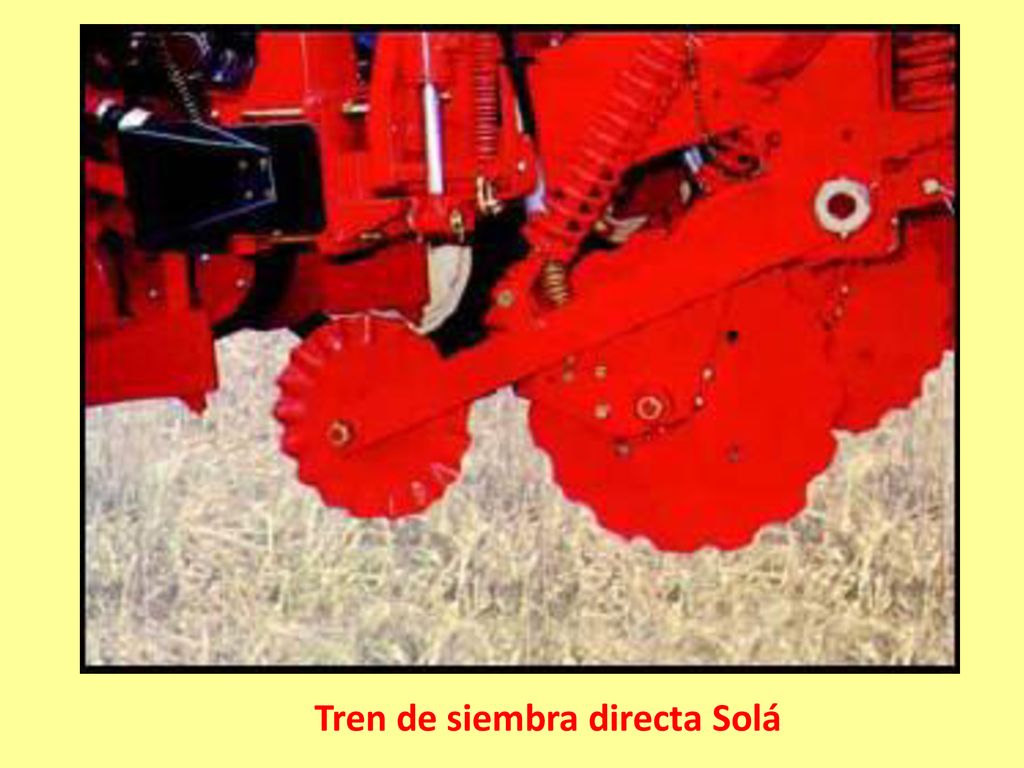

35 Tren de siembra directa Solá

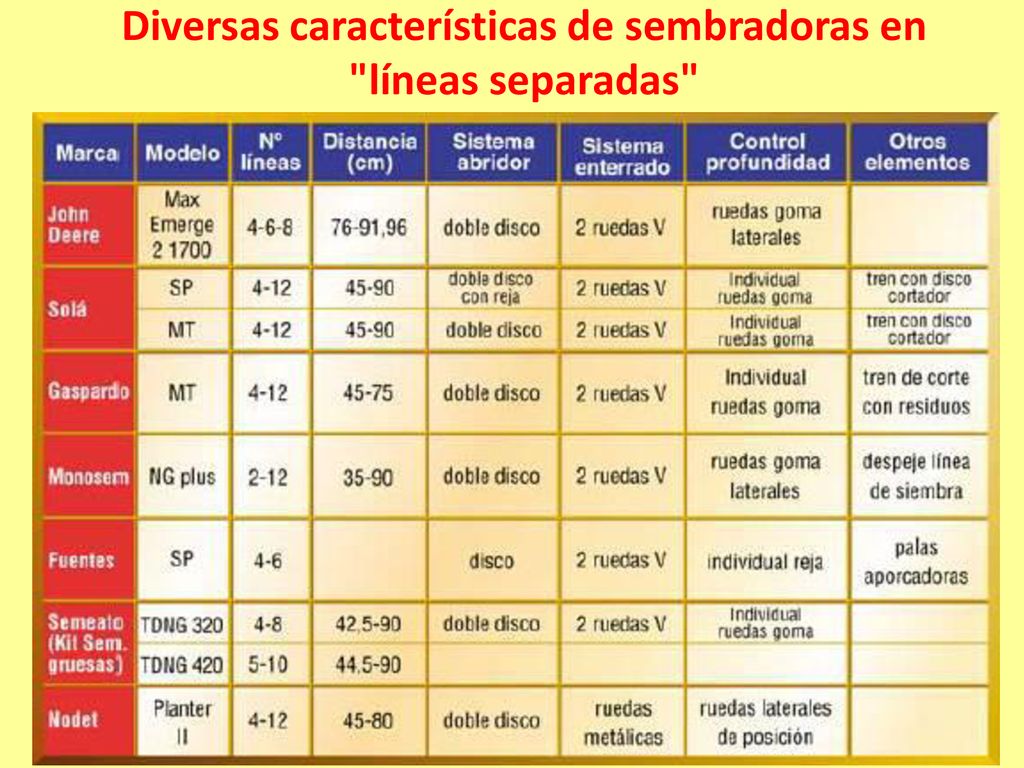

36 Diversas características de sembradoras en "líneas separadas"

37

38

39 PLANTADORAS DE TUBERCULOS

40

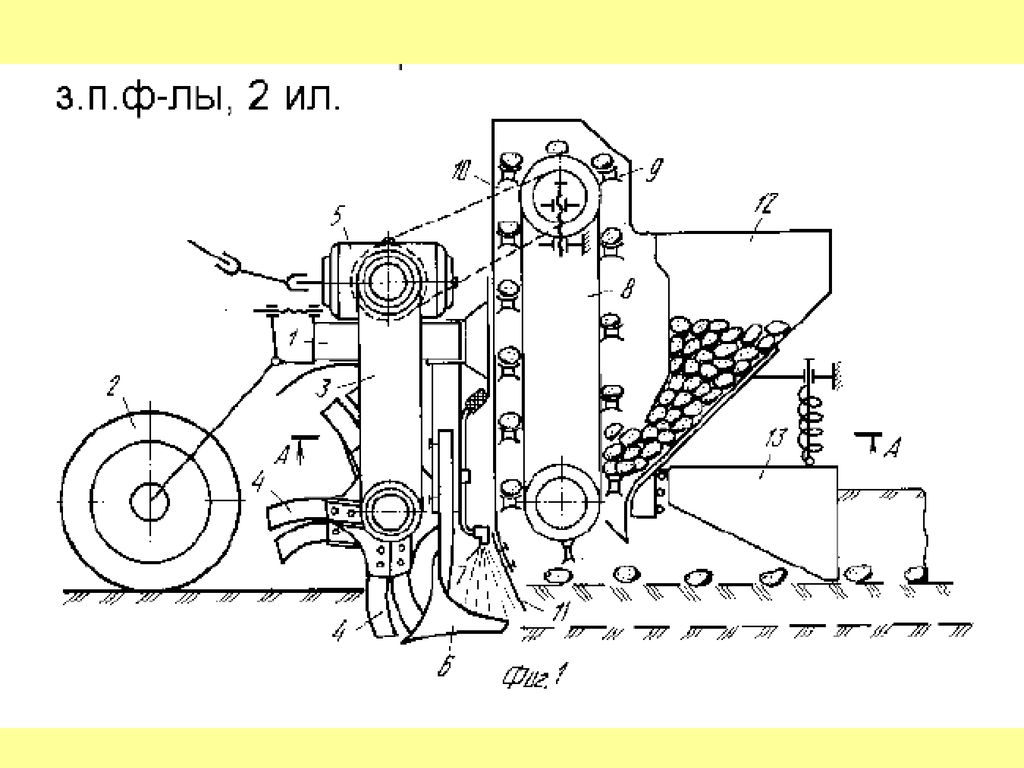

41

42

43

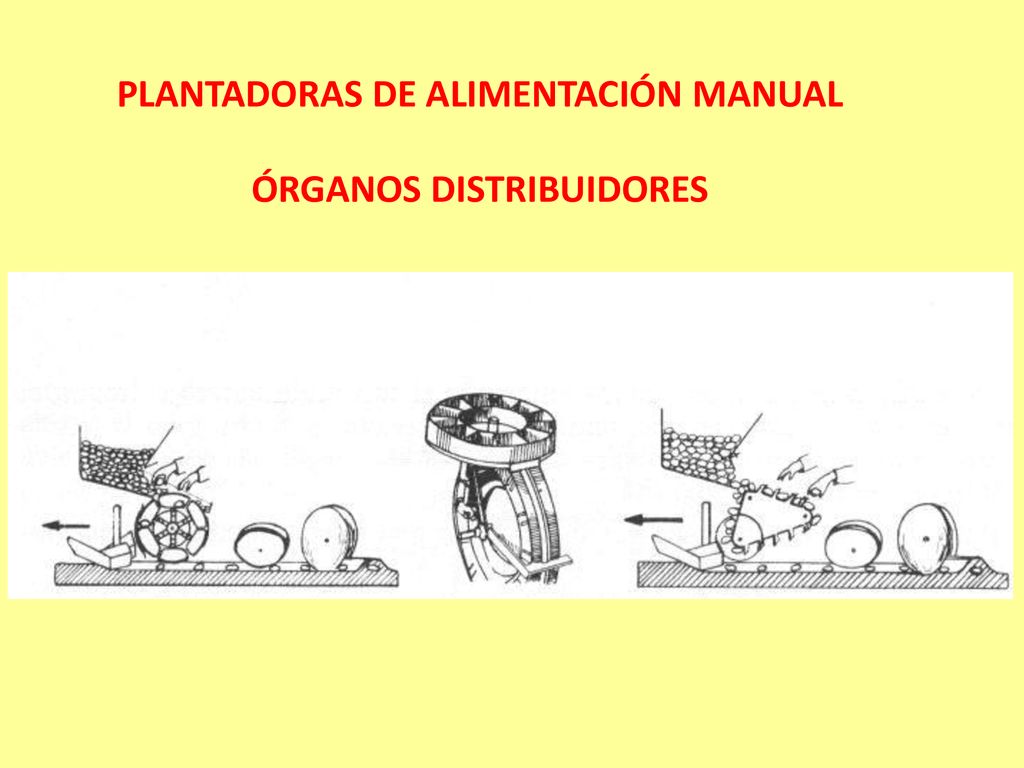

44 PLANTADORAS DE ALIMENTACIÓN MANUAL ÓRGANOS DISTRIBUIDORES

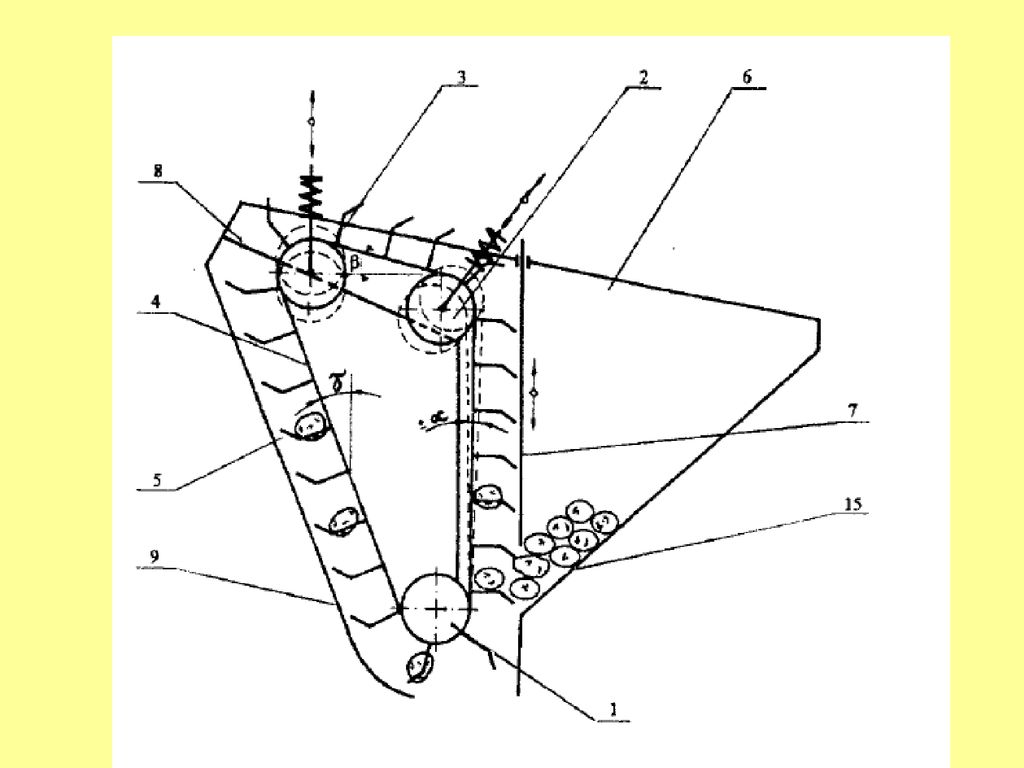

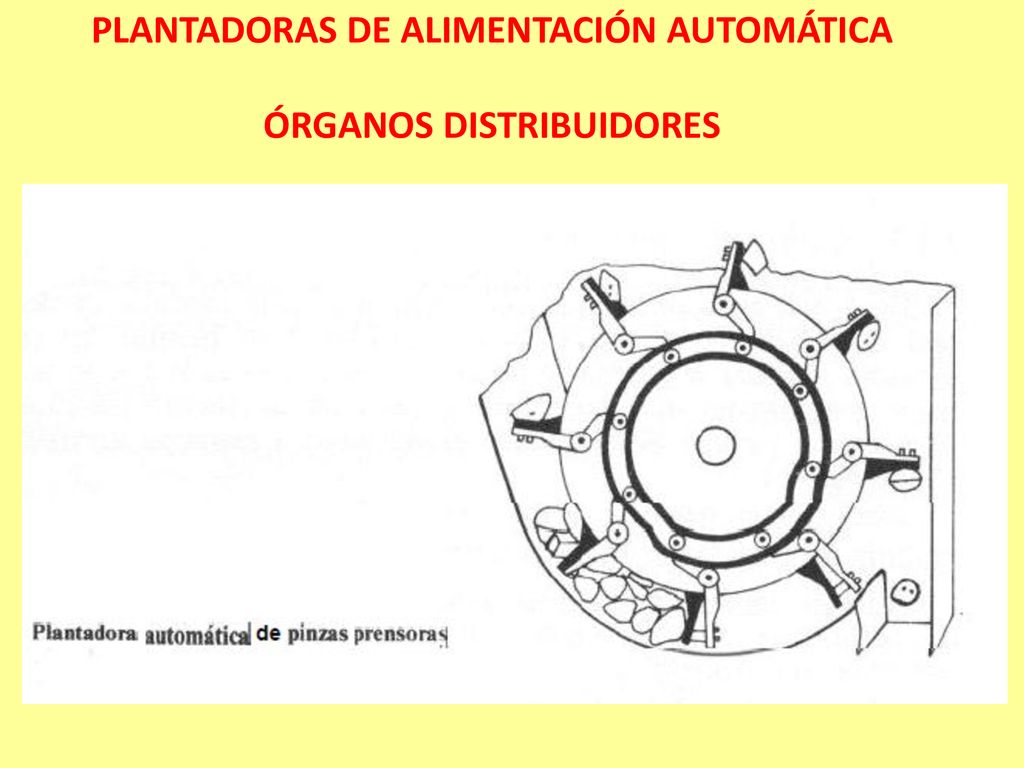

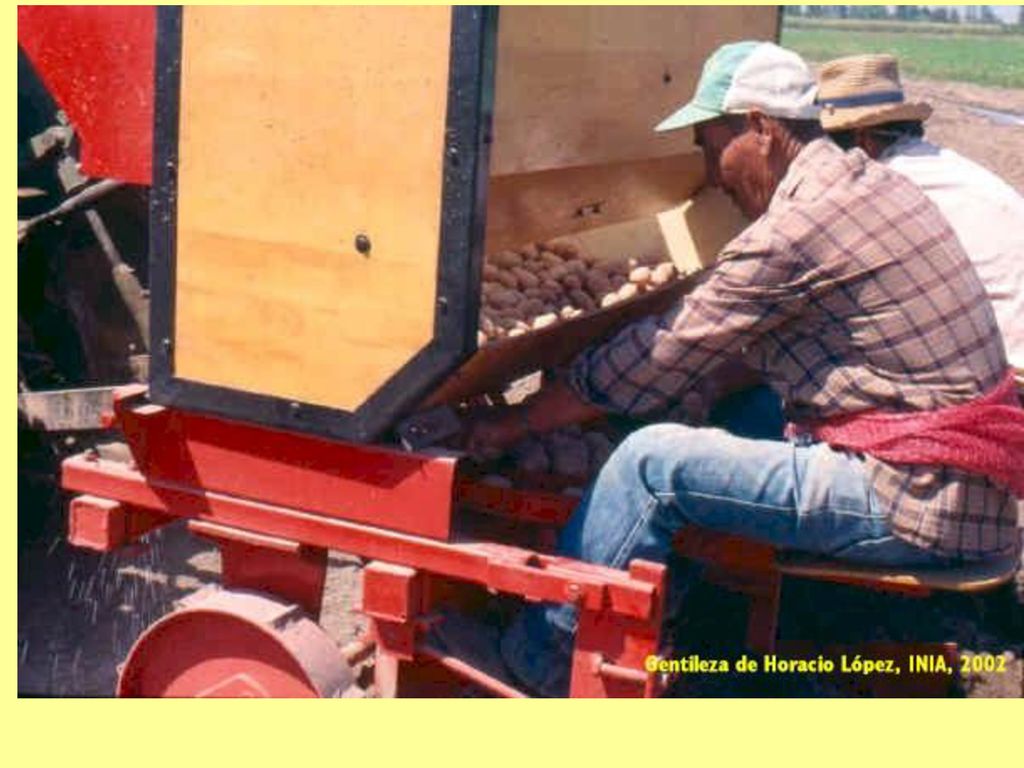

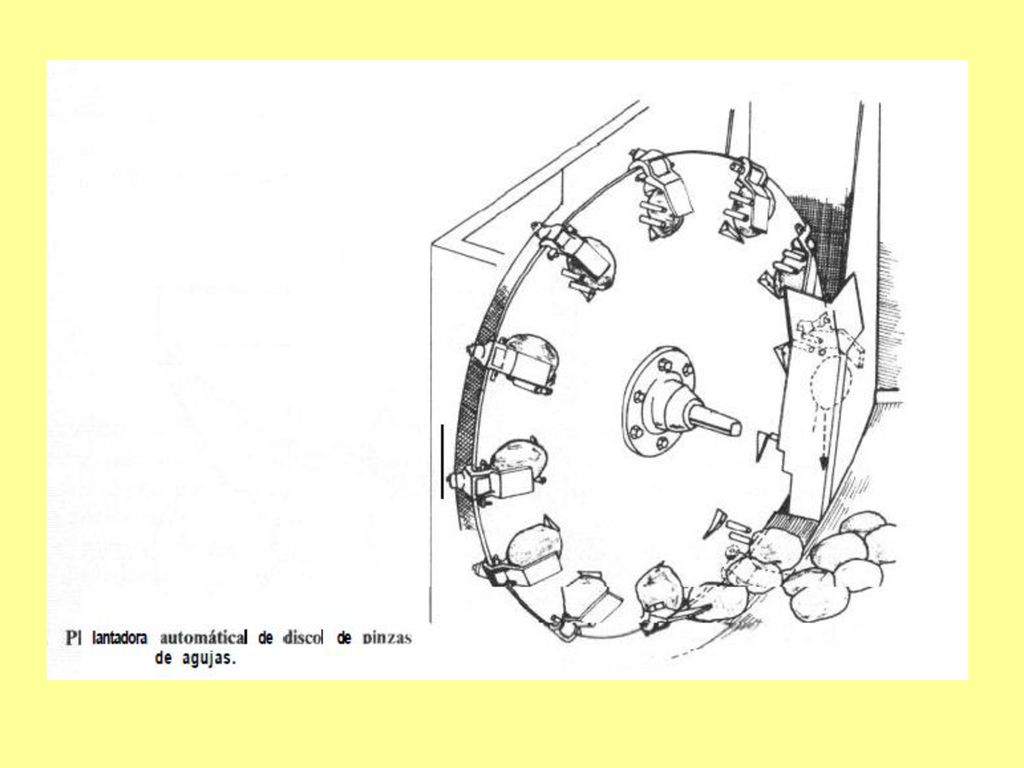

45 PLANTADORAS DE ALIMENTACIÓN AUTOMÁTICA ÓRGANOS DISTRIBUIDORES

46

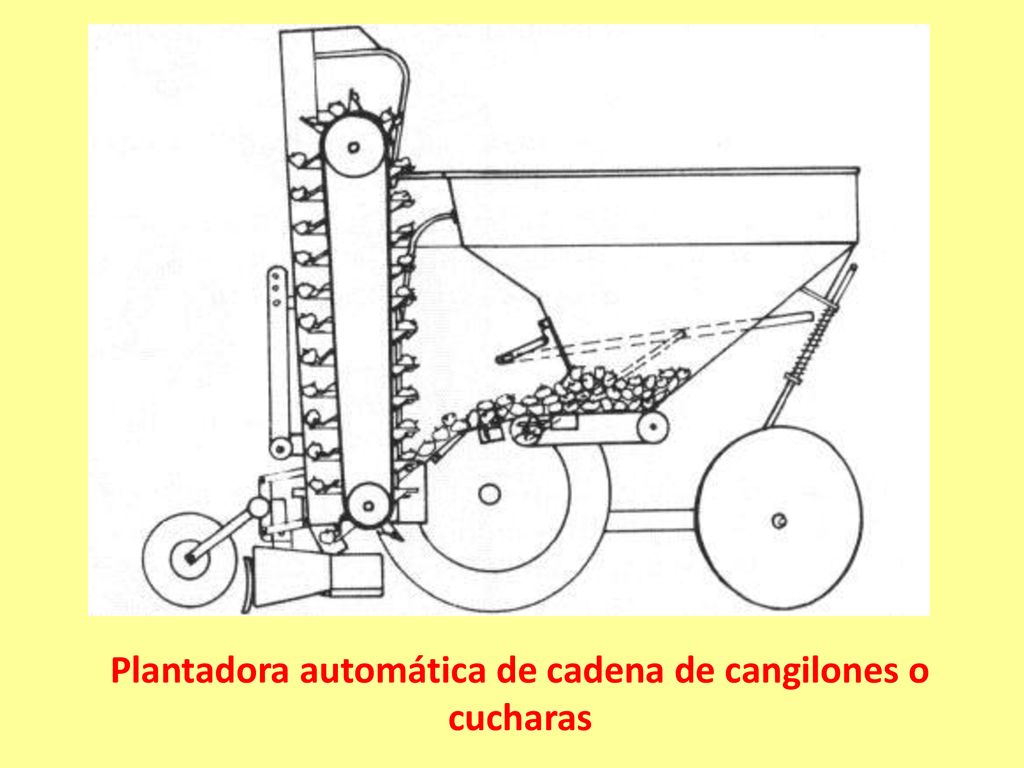

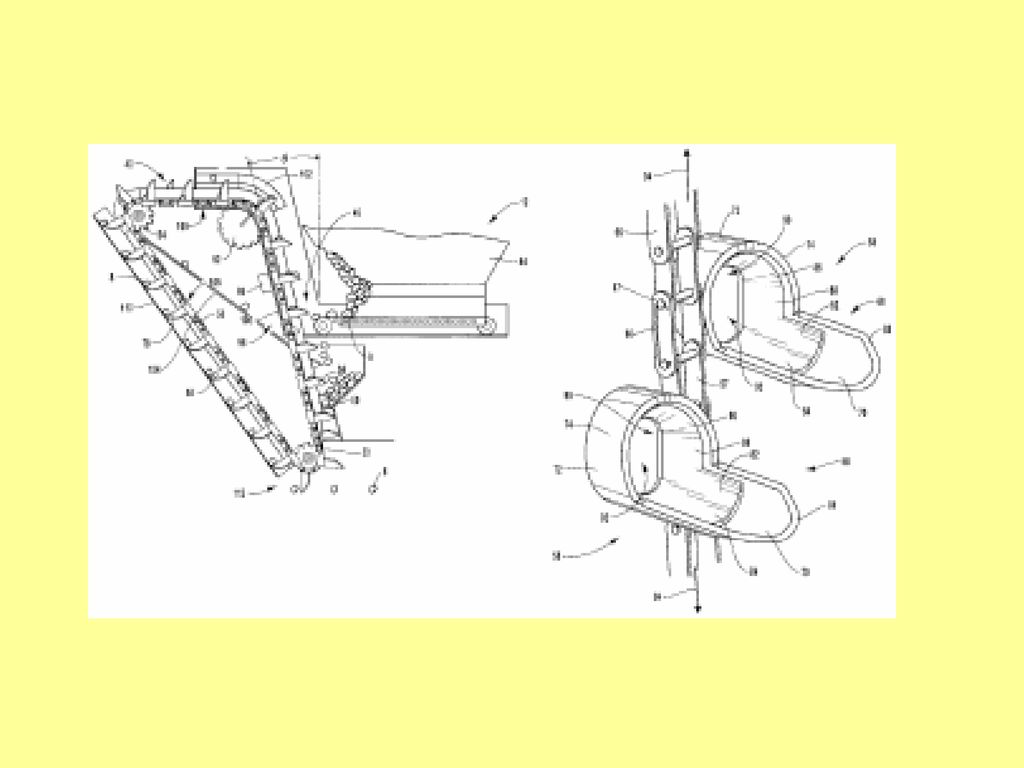

47 Plantadora automática de cadena de cangilones o cucharas

48 Trasplantadoras de alimentación manual

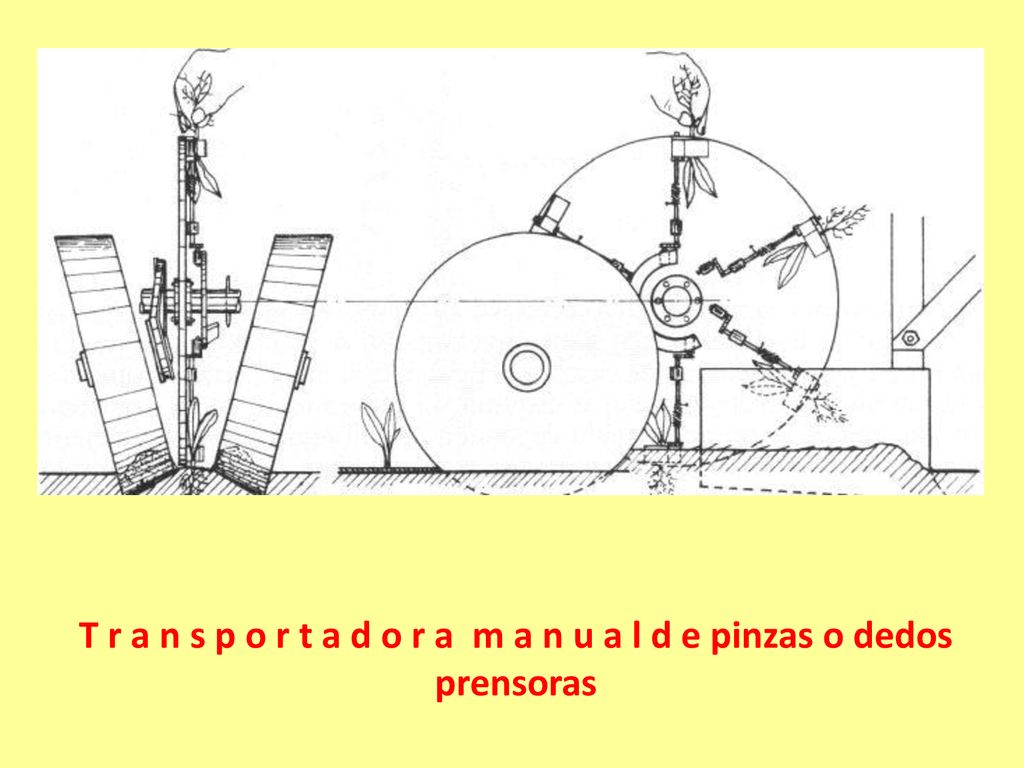

49 T r a n s p o r t a d o r a m a n u a l d e pinzas o dedos prensoras

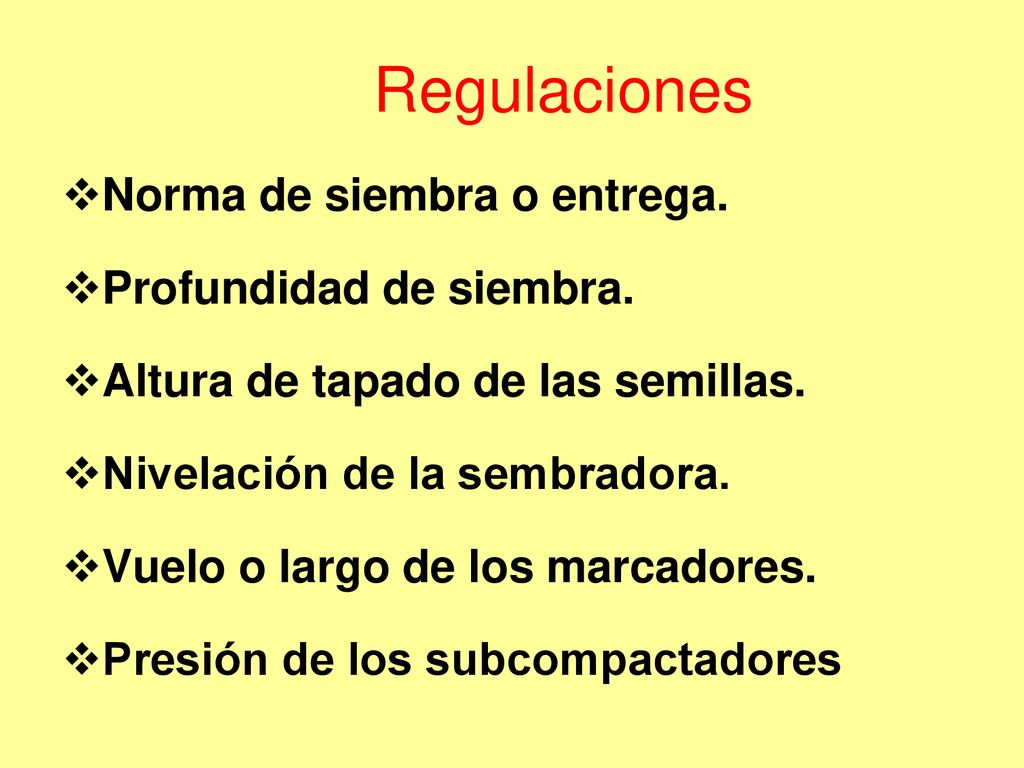

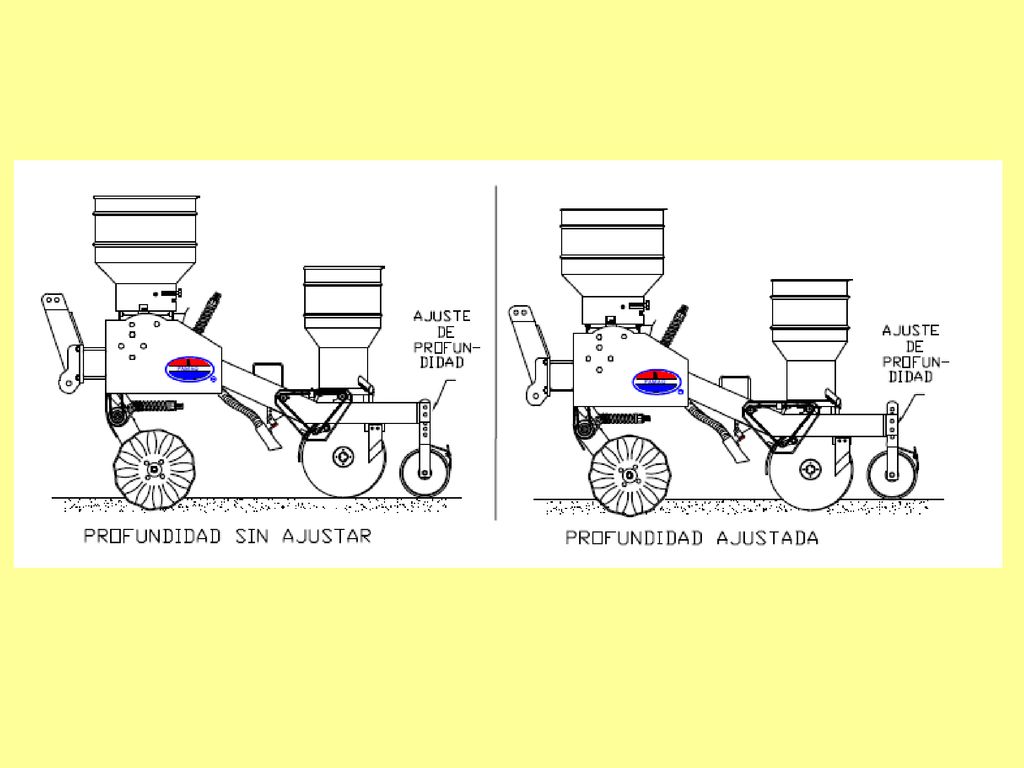

50 Regulaciones Norma de siembra o entrega. Profundidad de siembra.

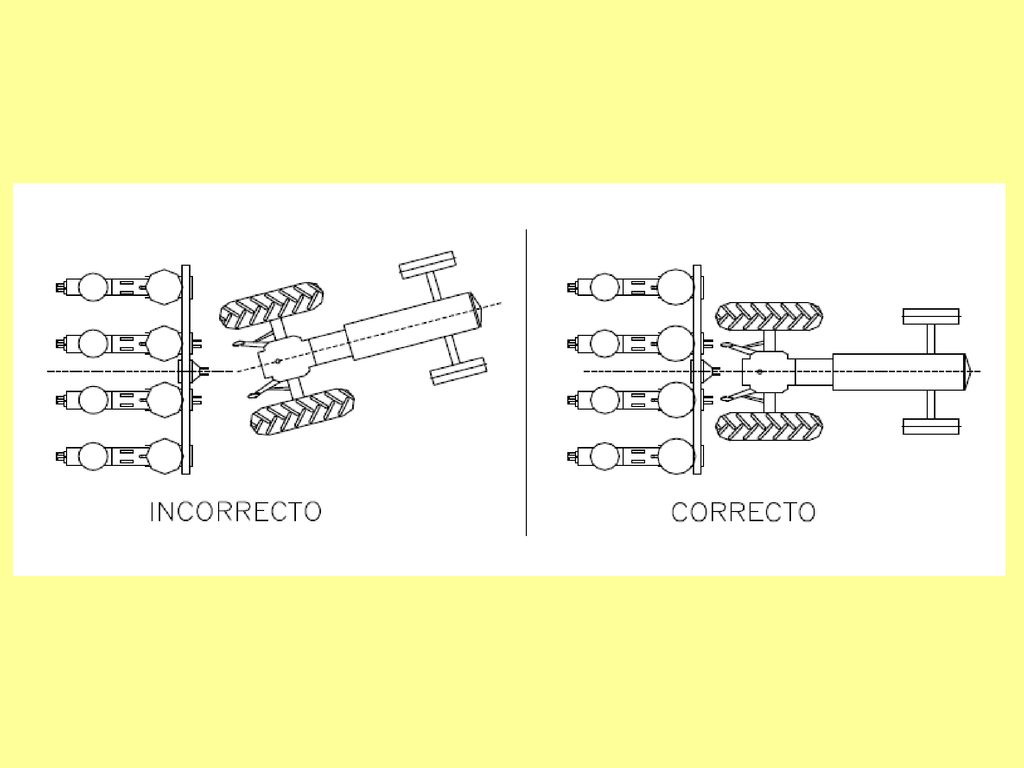

Altura de tapado de las semillas. Nivelación de la sembradora. Vuelo o largo de los marcadores. Presión de los subcompactadores

51

52

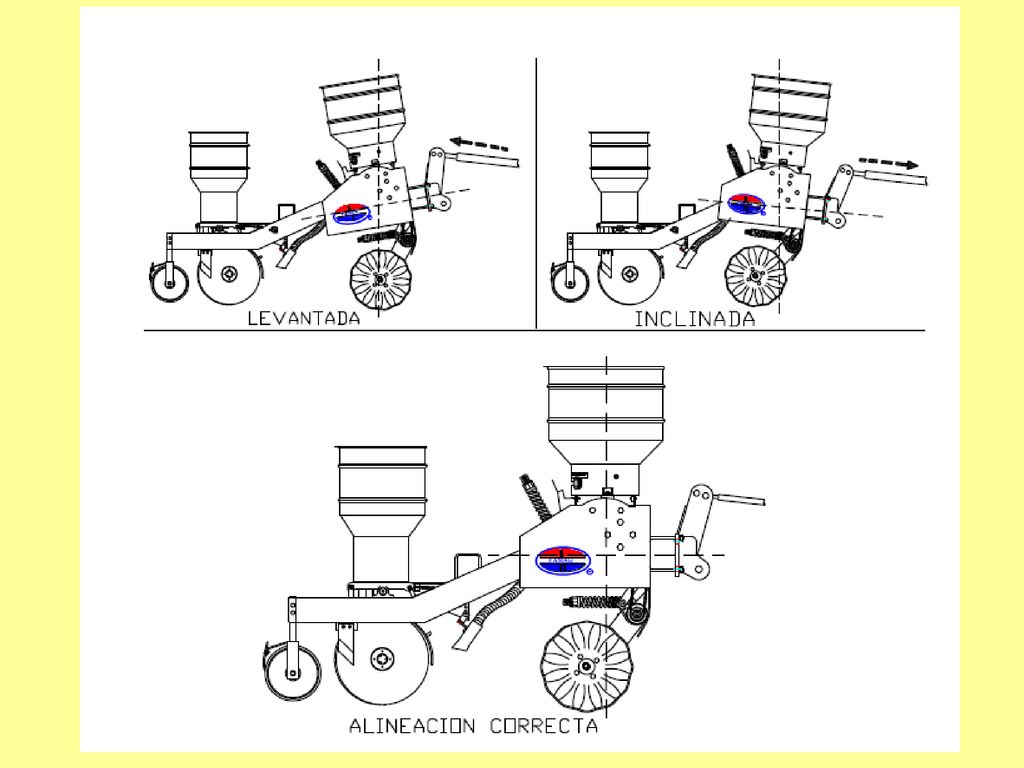

53

54

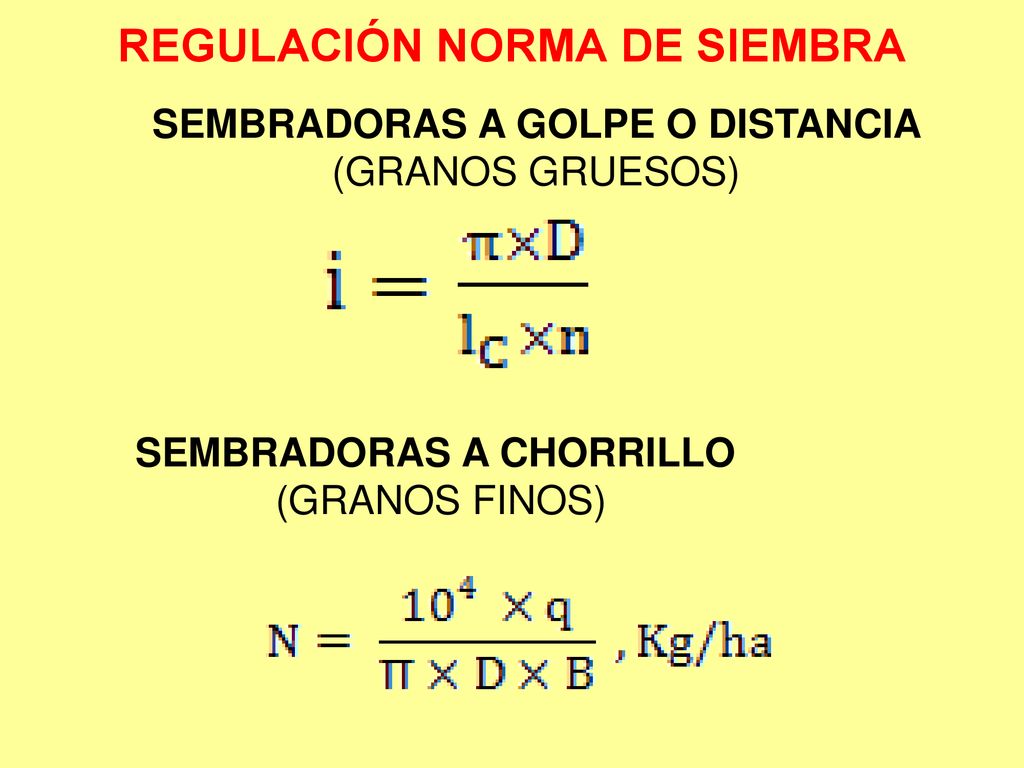

55 REGULACIÓN NORMA DE SIEMBRA
SEMBRADORAS A GOLPE O DISTANCIA (GRANOS GRUESOS) SEMBRADORAS A CHORRILLO (GRANOS FINOS)

56 CALIBRACIÓN SEMBRADORAS A GOLPE O DE GRANO GRUESO

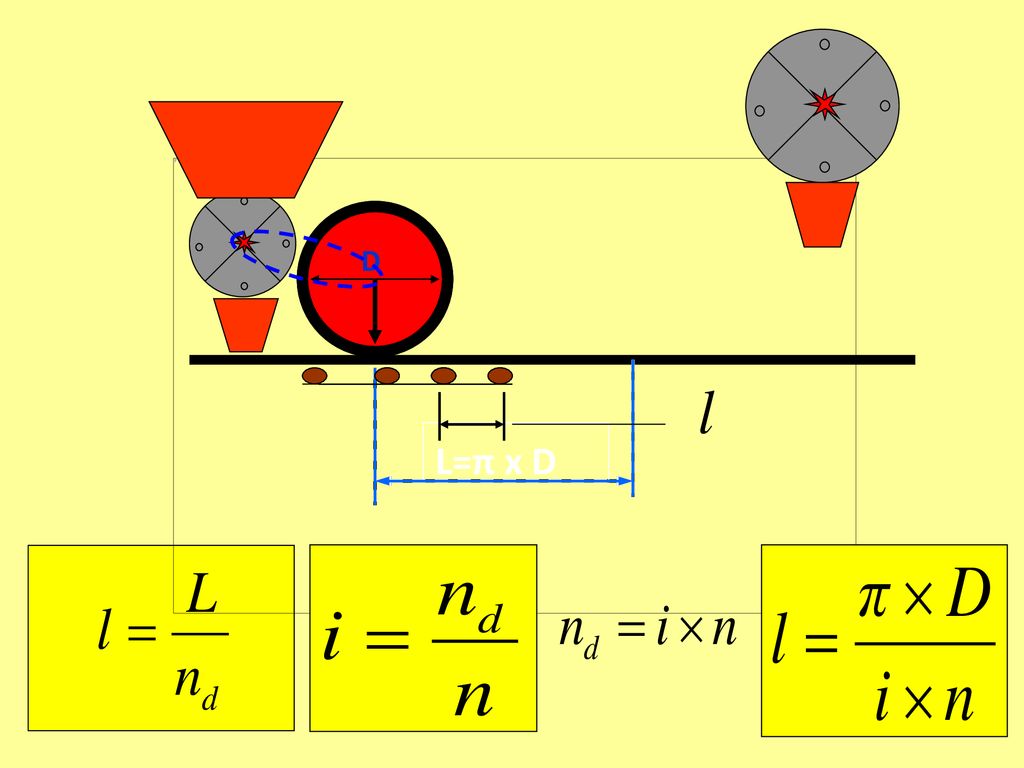

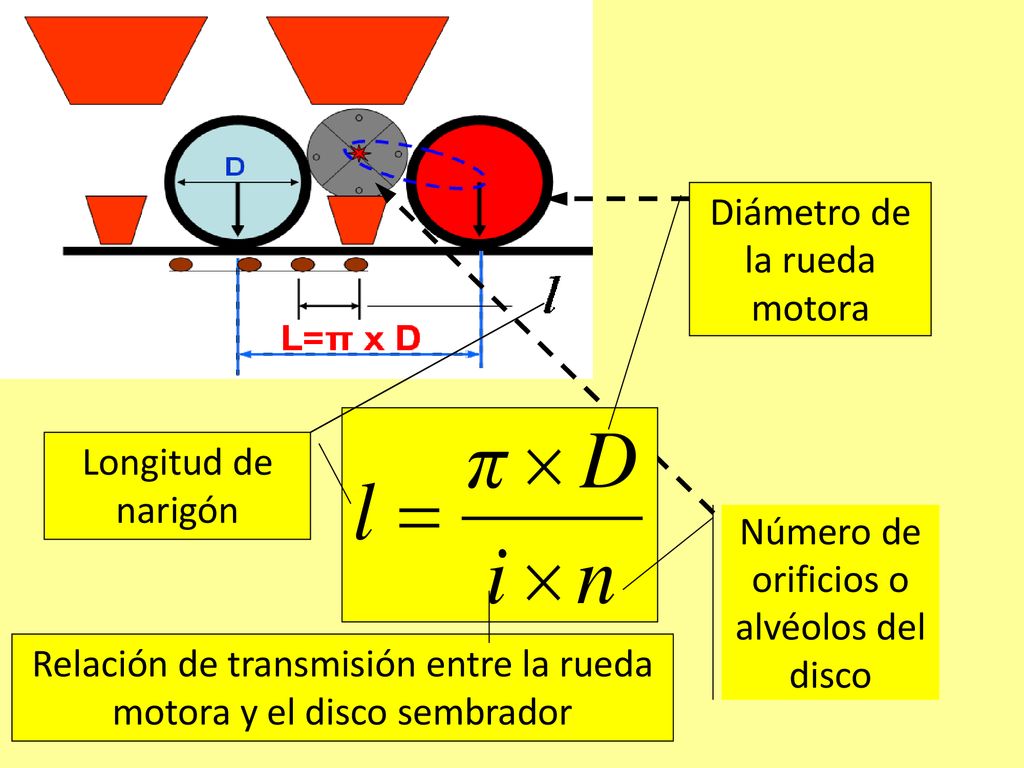

57 D L=π x D

58 Diámetro de la rueda motora
Longitud de narigón Número de orificios o alvéolos del disco Relación de transmisión entre la rueda motora y el disco sembrador

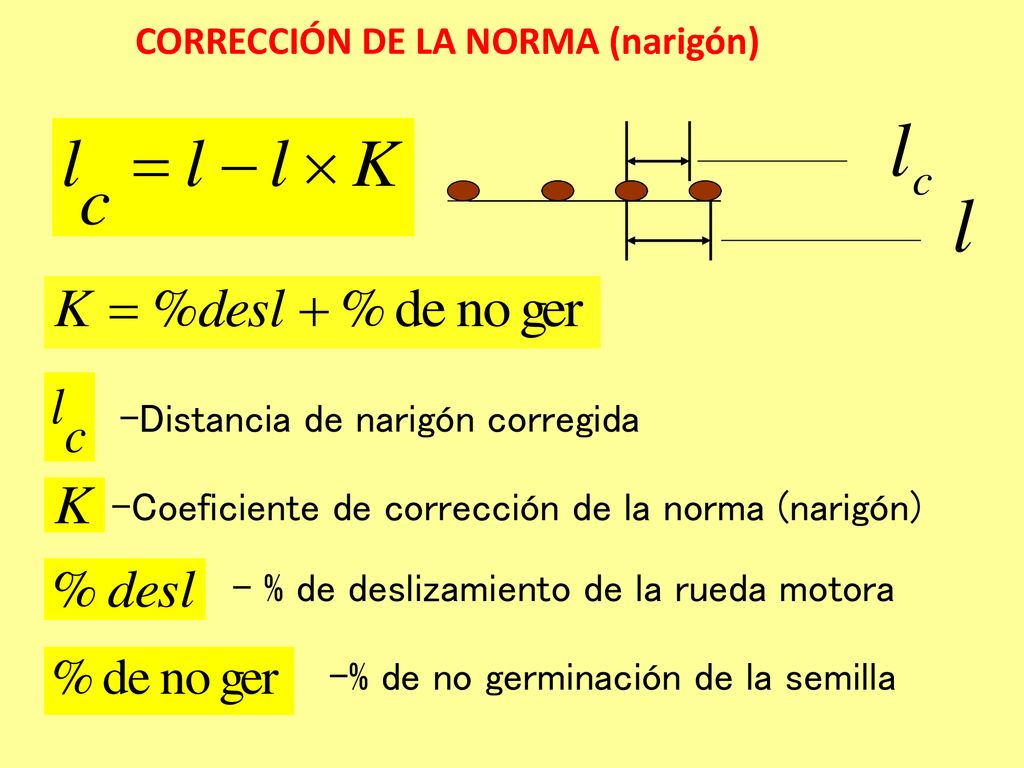

59 CORRECCIÓN DE LA NORMA (narigón)
-Distancia de narigón corregida -Coeficiente de corrección de la norma (narigón) - % de deslizamiento de la rueda motora -% de no germinación de la semilla

60

61

62 CALIBRACIÓN SEMBRADORAS A
CHORRILLO O GRANO FINO

63 I- La norma de siembra. A) Cantidad de semilla entregada por hileras. Se consigue de las siguientes maneras, según el tipo o principio mecánico que rige la densidad o cantidad de semilla entregada: a) Variando el área de trabajo del órgano distribuidor debajo de la tolva mediante el desplazamiento axial del cilindro acanalado (piñón, rodillo, carrete) por medio de una palanca o regulador de manivela.

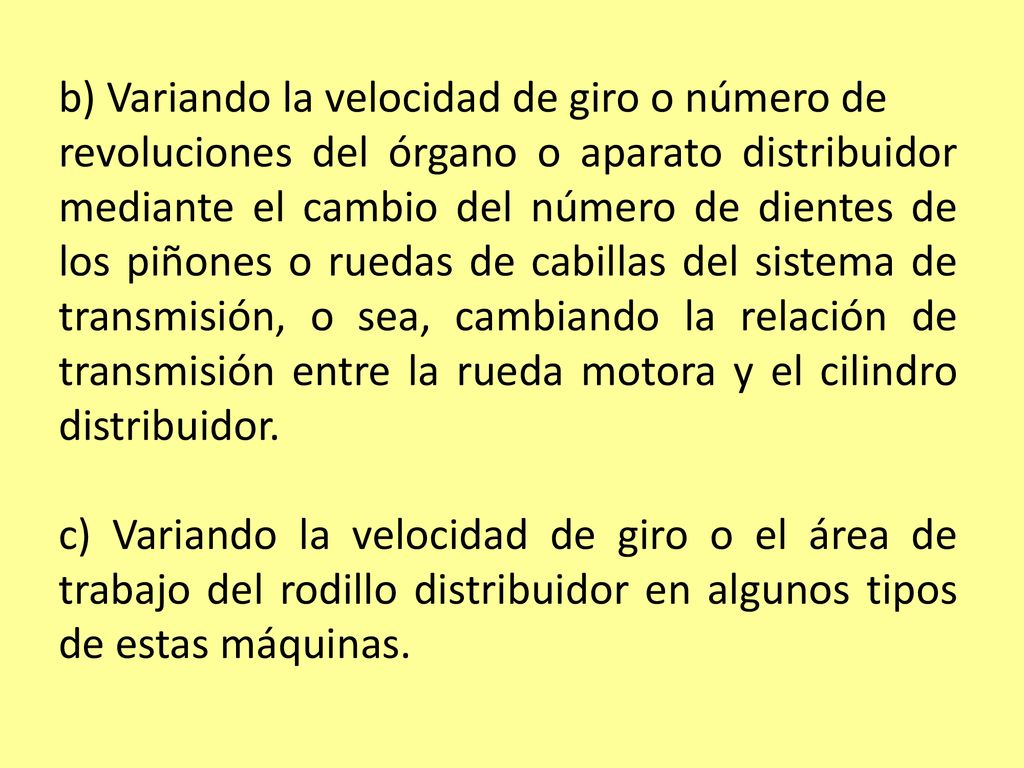

64 b) Variando la velocidad de giro o número de

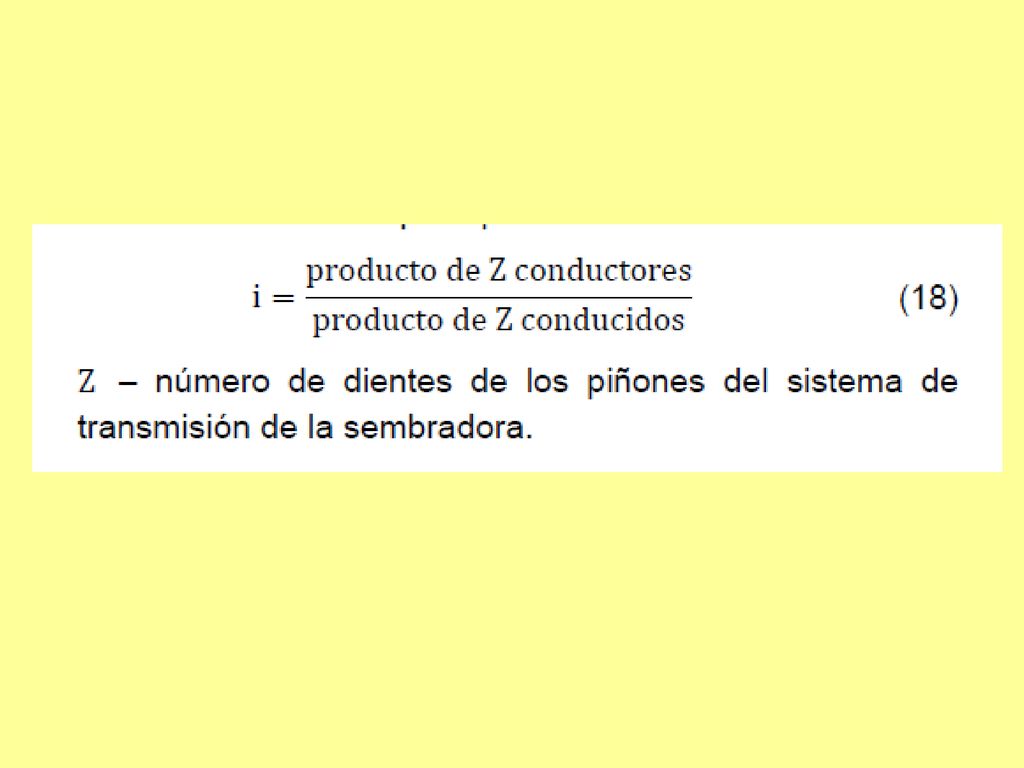

revoluciones del órgano o aparato distribuidor mediante el cambio del número de dientes de los piñones o ruedas de cabillas del sistema de transmisión, o sea, cambiando la relación de transmisión entre la rueda motora y el cilindro distribuidor. c) Variando la velocidad de giro o el área de trabajo del rodillo distribuidor en algunos tipos de estas máquinas.

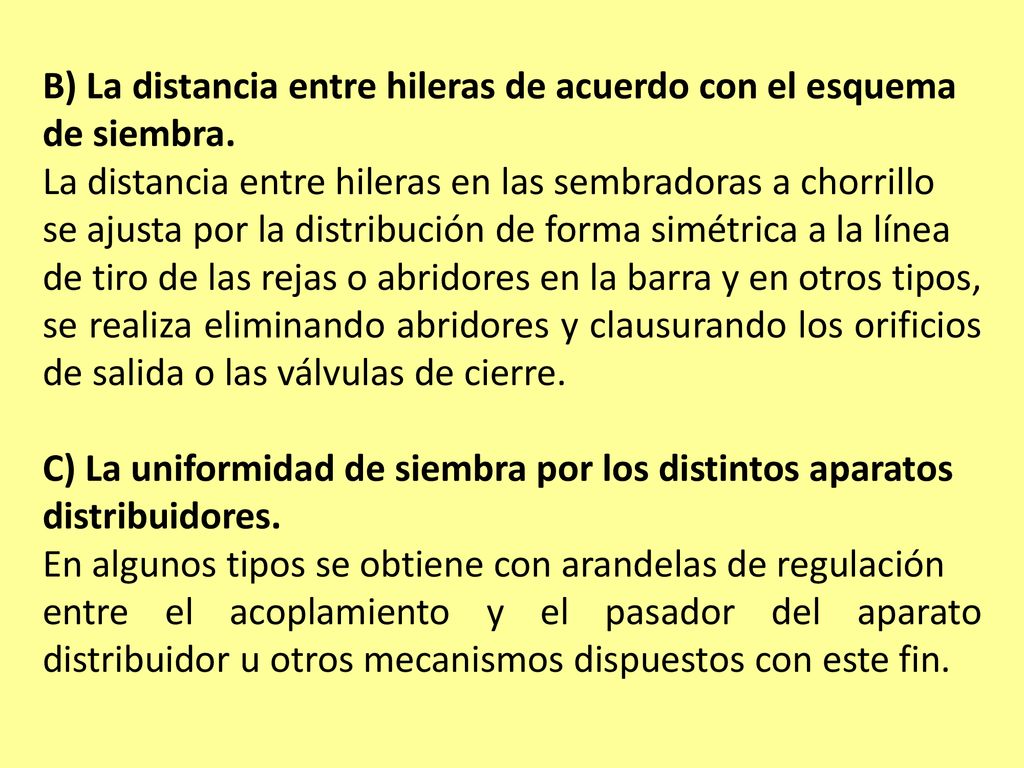

65 B) La distancia entre hileras de acuerdo con el esquema
de siembra. La distancia entre hileras en las sembradoras a chorrillo se ajusta por la distribución de forma simétrica a la línea de tiro de las rejas o abridores en la barra y en otros tipos, se realiza eliminando abridores y clausurando los orificios de salida o las válvulas de cierre. C) La uniformidad de siembra por los distintos aparatos distribuidores. En algunos tipos se obtiene con arandelas de regulación entre el acoplamiento y el pasador del aparato distribuidor u otros mecanismos dispuestos con este fin.

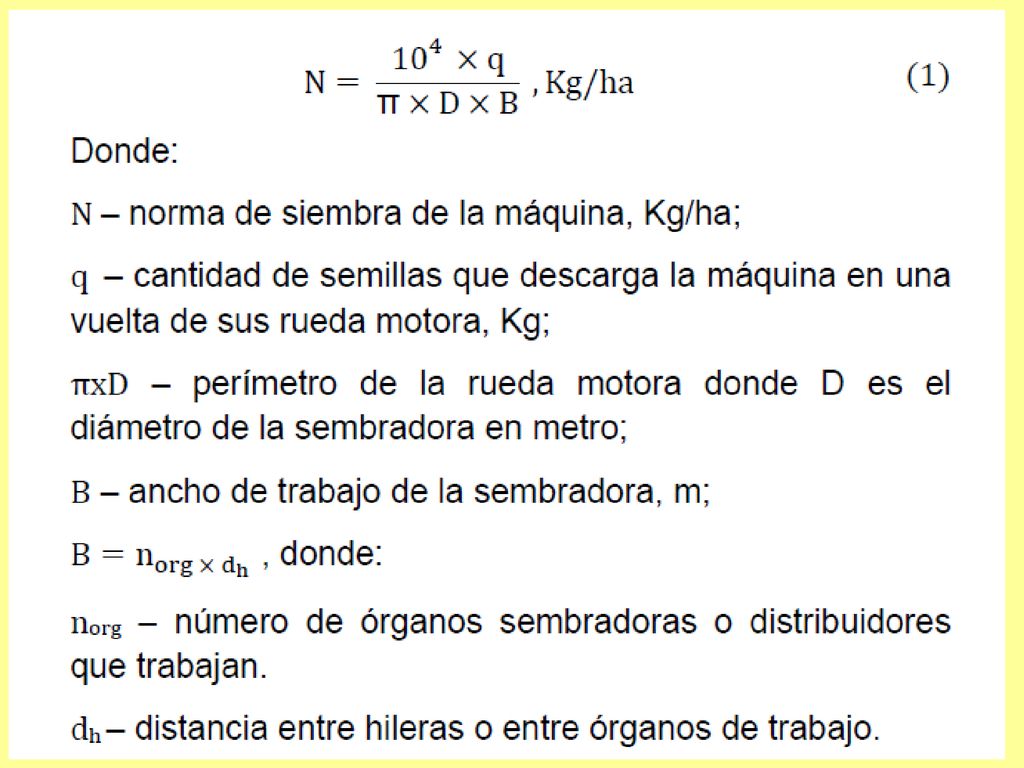

66

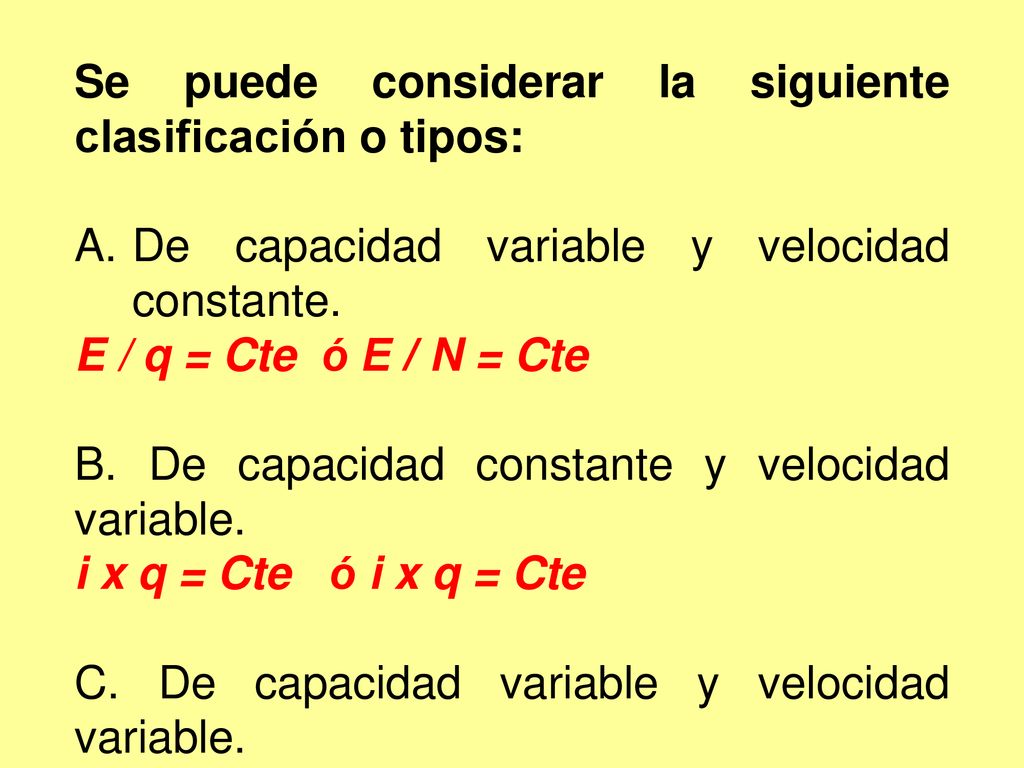

67 Se puede considerar la siguiente clasificación o tipos:
De capacidad variable y velocidad constante. E / q = Cte ó E / N = Cte B. De capacidad constante y velocidad variable. i x q = Cte ó i x q = Cte C. De capacidad variable y velocidad variable.

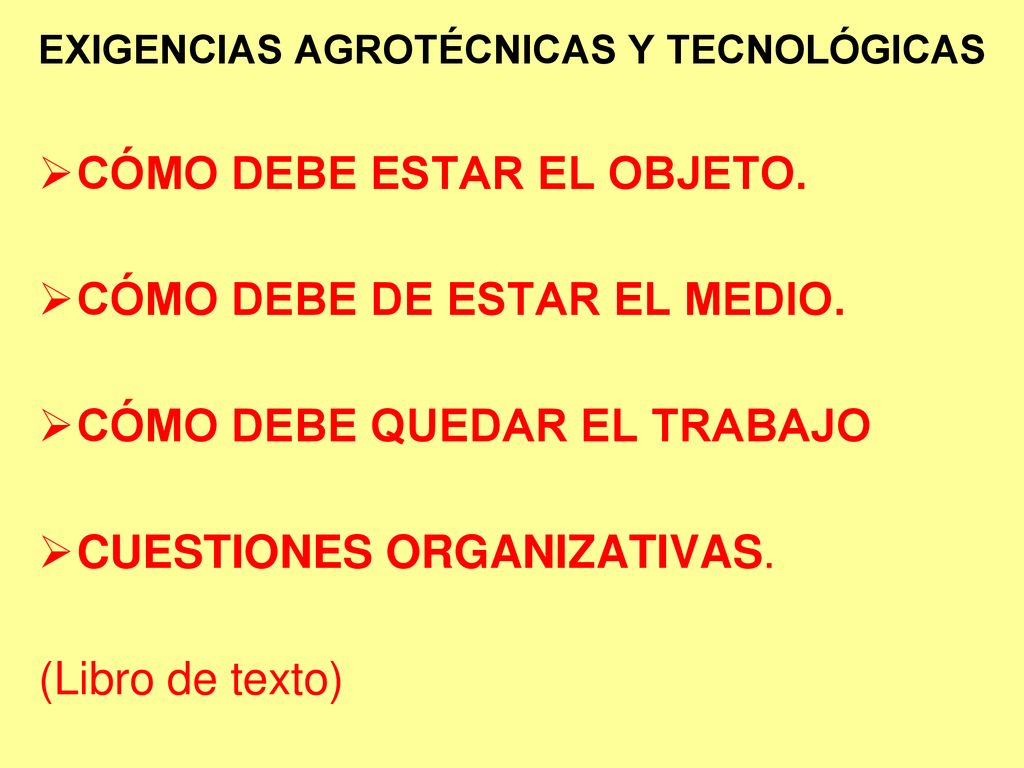

68 EXIGENCIAS AGROTÉCNICAS Y TECNOLÓGICAS
CÓMO DEBE ESTAR EL OBJETO. CÓMO DEBE DE ESTAR EL MEDIO. CÓMO DEBE QUEDAR EL TRABAJO CUESTIONES ORGANIZATIVAS. (Libro de texto)
