¿Que es la Capacitancia de R.F. ?

Presentación del tema: "¿Que es la Capacitancia de R.F. ?"— Transcripción de la presentación:

1 ¿Que es la Capacitancia de R.F. ?

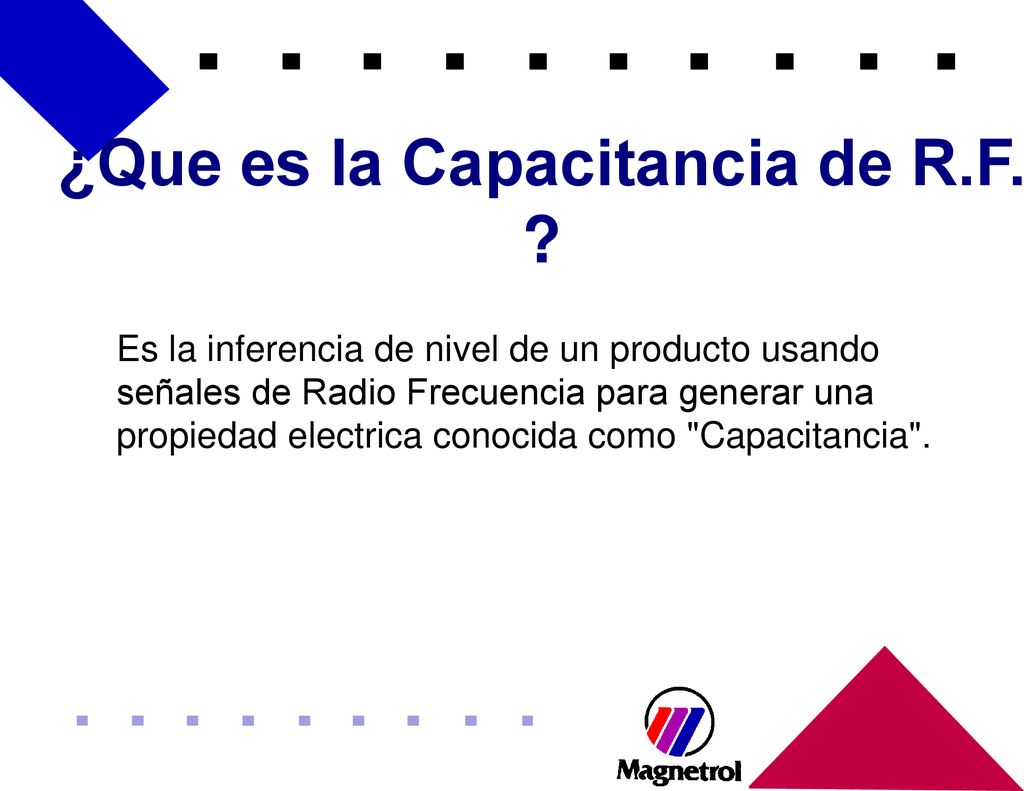

Es la inferencia de nivel de un producto usando señales de Radio Frecuencia para generar una propiedad electrica conocida como "Capacitancia".

2 Capacitador o Condensador

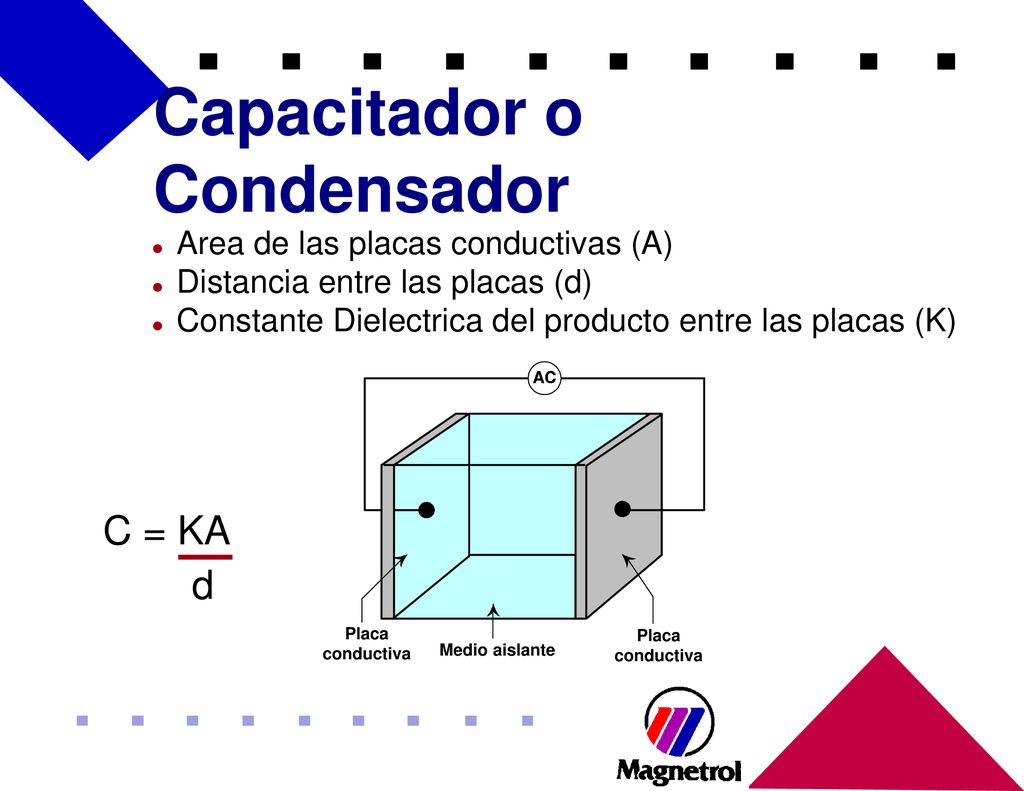

Area de las placas conductivas (A) Distancia entre las placas (d) Constante Dielectrica del producto entre las placas (K) C = KA d Placa conductiva Medio aislante

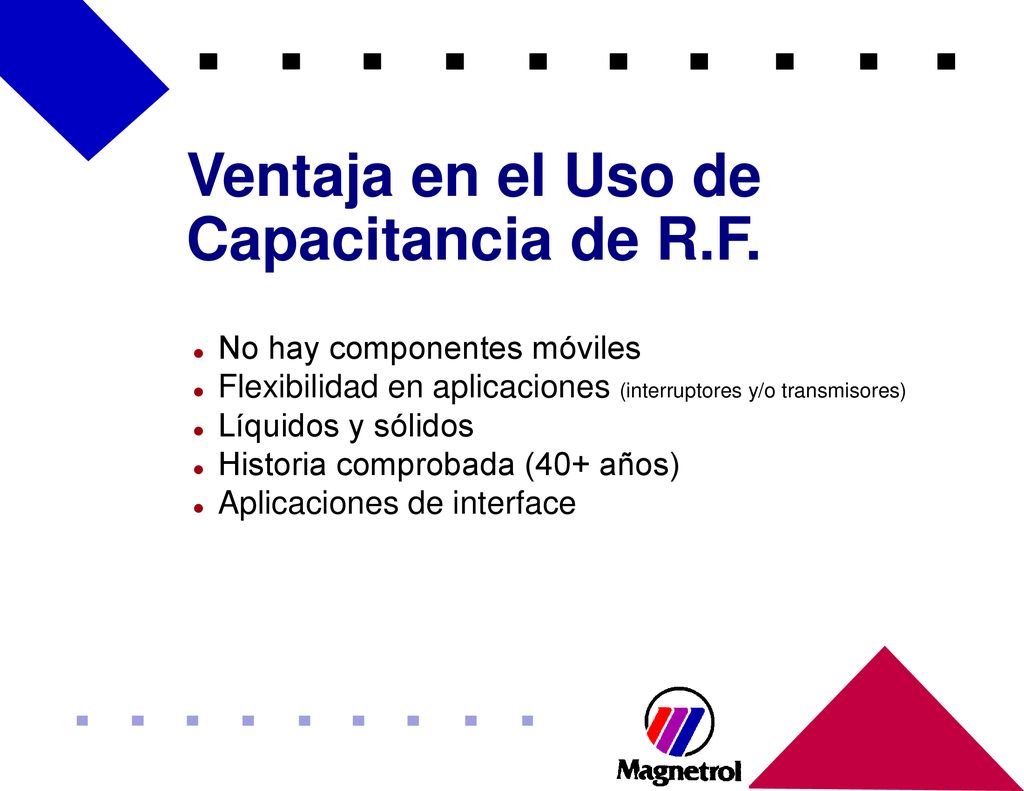

3 Ventaja en el Uso de Capacitancia de R.F.
No hay componentes móviles Flexibilidad en aplicaciones (interruptores y/o transmisores) Líquidos y sólidos Historia comprobada (40+ años) Aplicaciones de interface

4 Limitaciones en el uso de Capacitancia de R.F.

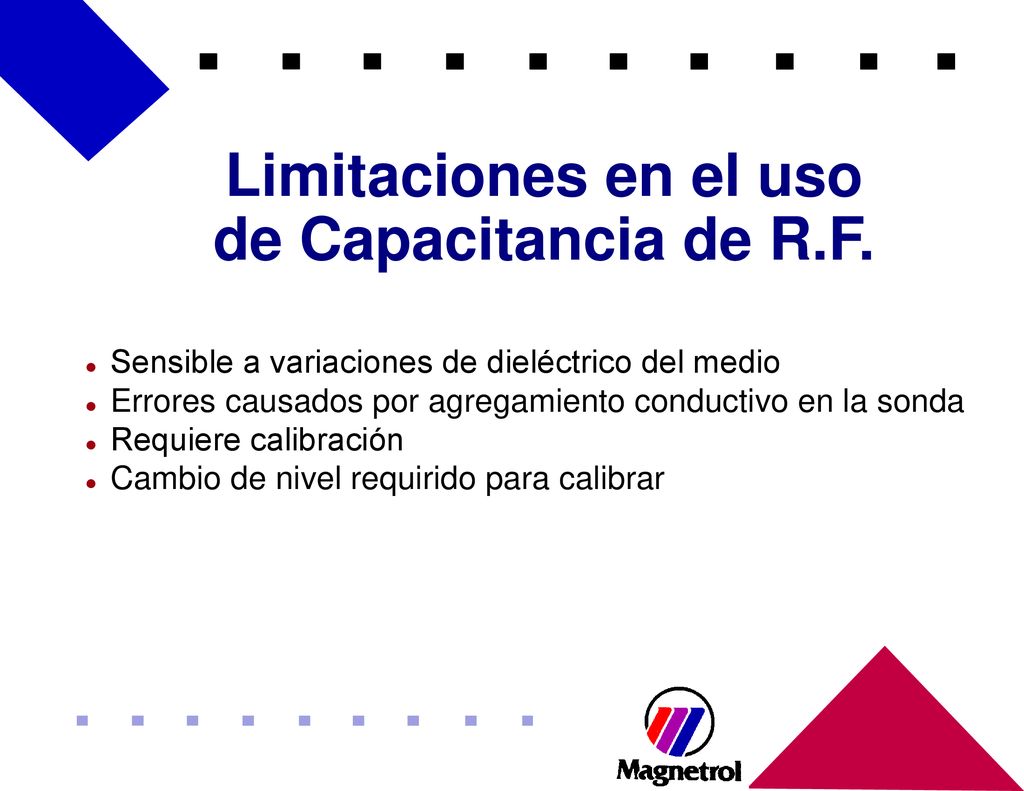

Sensible a variaciones de dieléctrico del medio Errores causados por agregamiento conductivo en la sonda Requiere calibración Cambio de nivel requirido para calibrar

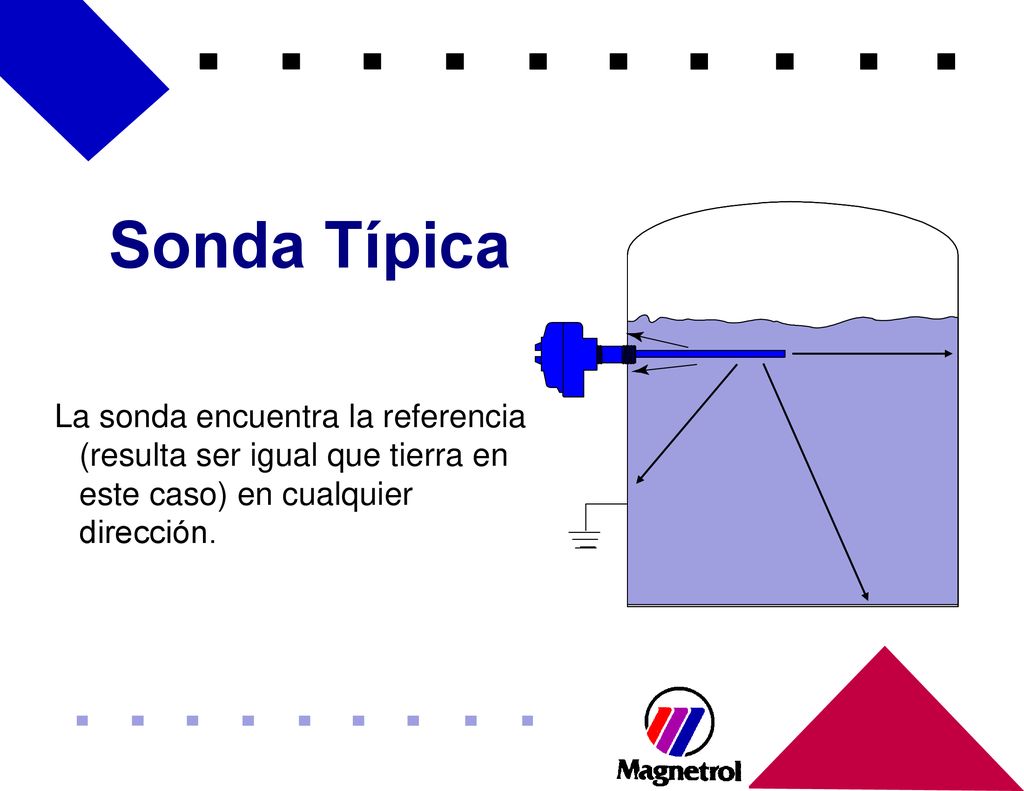

5 Sonda Típica La sonda encuentra la referencia (resulta ser igual que tierra en este caso) en cualquier dirección.

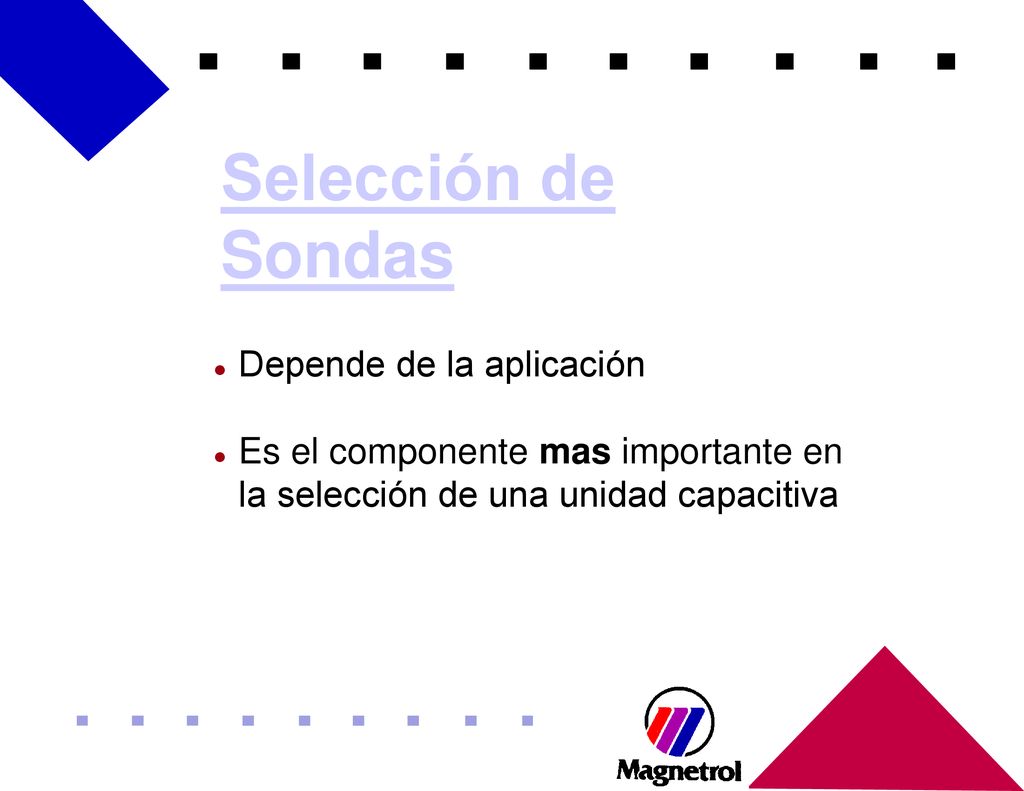

6 Selección de Sondas Depende de la aplicación
Es el componente mas importante en la selección de una unidad capacitiva

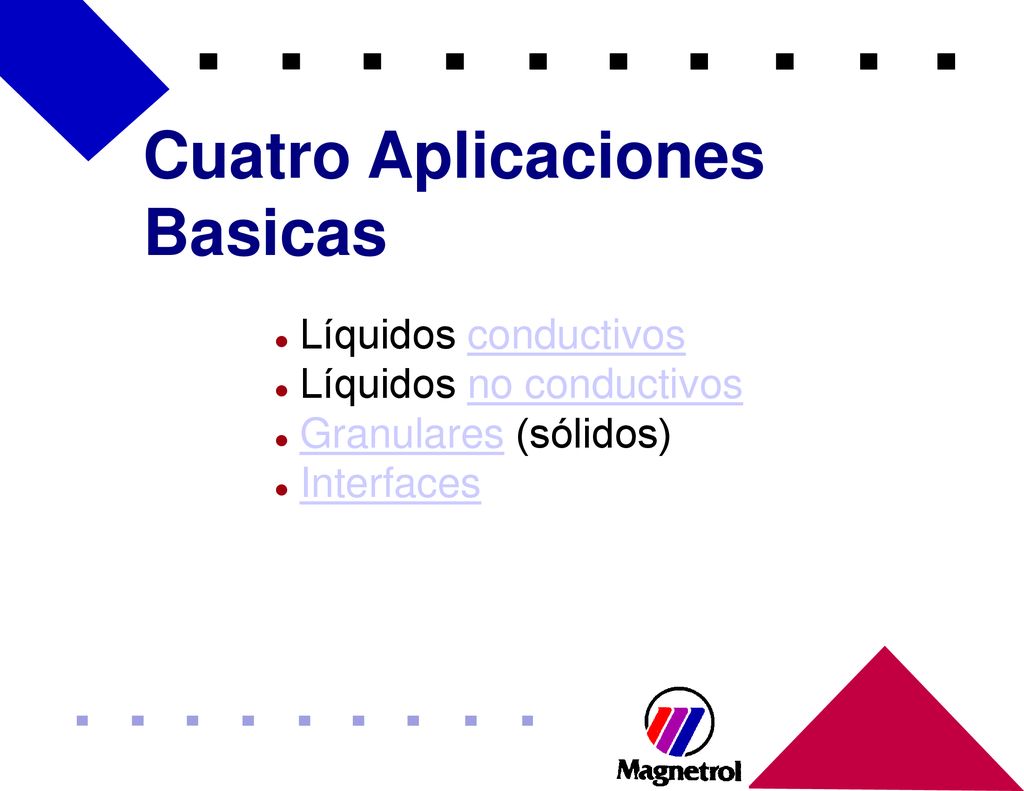

7 Cuatro Aplicaciones Basicas
Líquidos conductivos Líquidos no conductivos Granulares (sólidos) Interfaces

8 La Familia "Kotron" Cuatro Categorías Interruptor básico
Transmisor analógico de dos-hilos Transmisores Inteligentes Serie "Sentinel" Transmisor de nivel/caudal/volumen

9 Interruptores Básicos

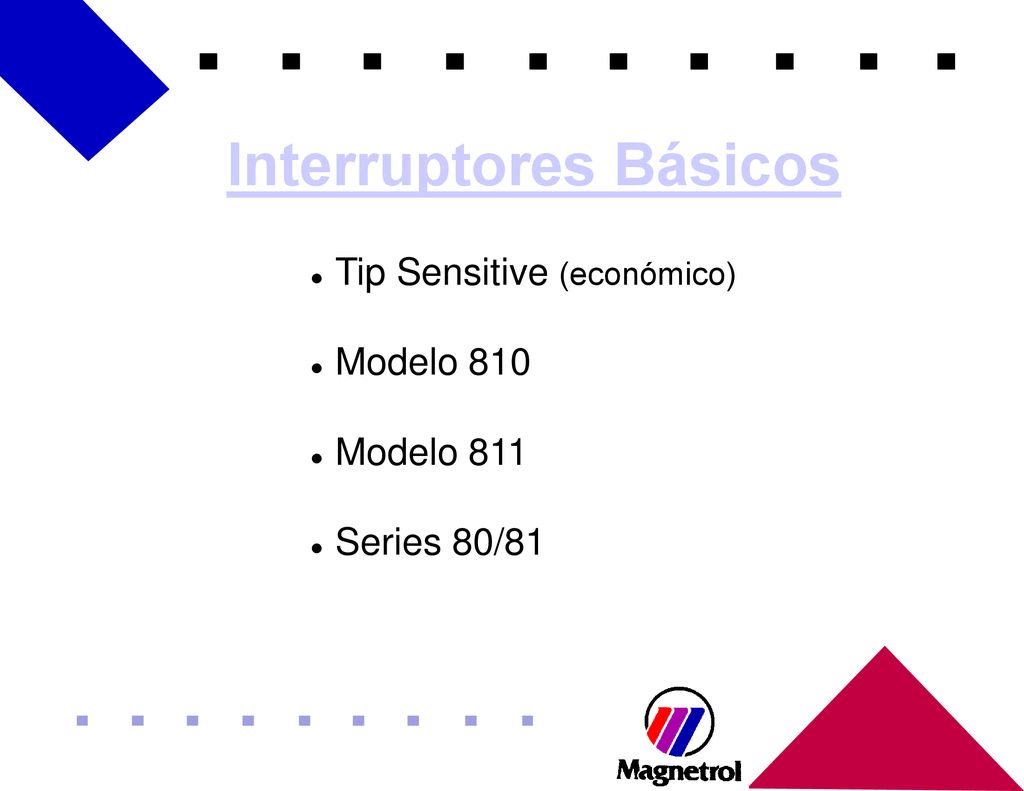

Tip Sensitive (económico) Modelo 810 Modelo 811 Series 80/81

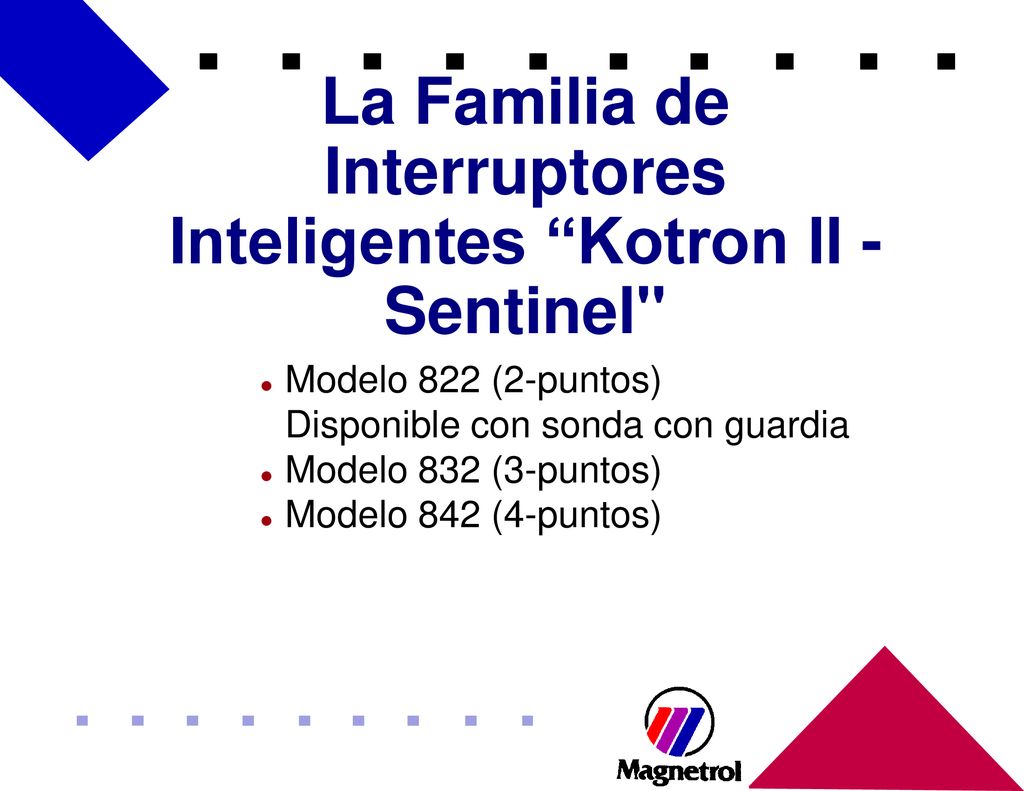

10 La Familia de Interruptores Inteligentes “Kotron II - Sentinel"
Modelo 822 (2-puntos) Disponible con sonda con guardia Modelo 832 (3-puntos) Modelo 842 (4-puntos)

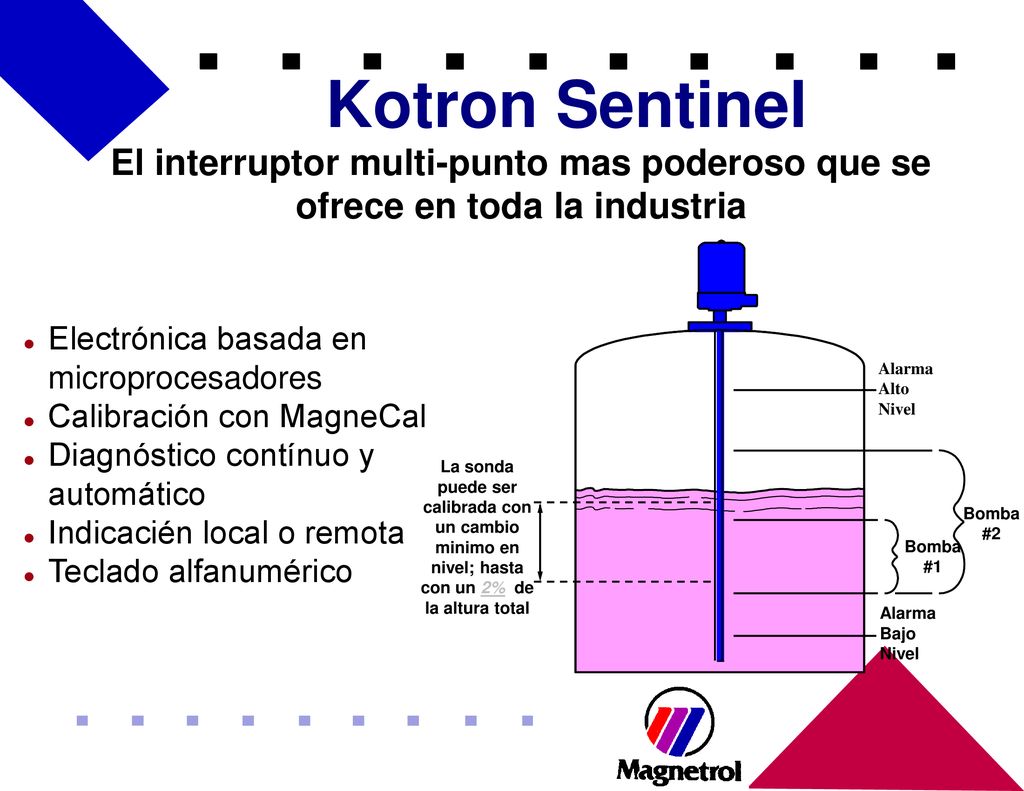

11 Kotron Sentinel El interruptor multi-punto mas poderoso que se ofrece en toda la industria La sonda puede ser calibrada con un cambio minimo en nivel; hasta con un 2% de la altura total Alarma Alto Nivel Bomba #2 Bomba #1 Alarma Bajo Nivel Electrónica basada en microprocesadores Calibración con MagneCal Diagnóstico contínuo y automático Indicacién local o remota Teclado alfanumérico

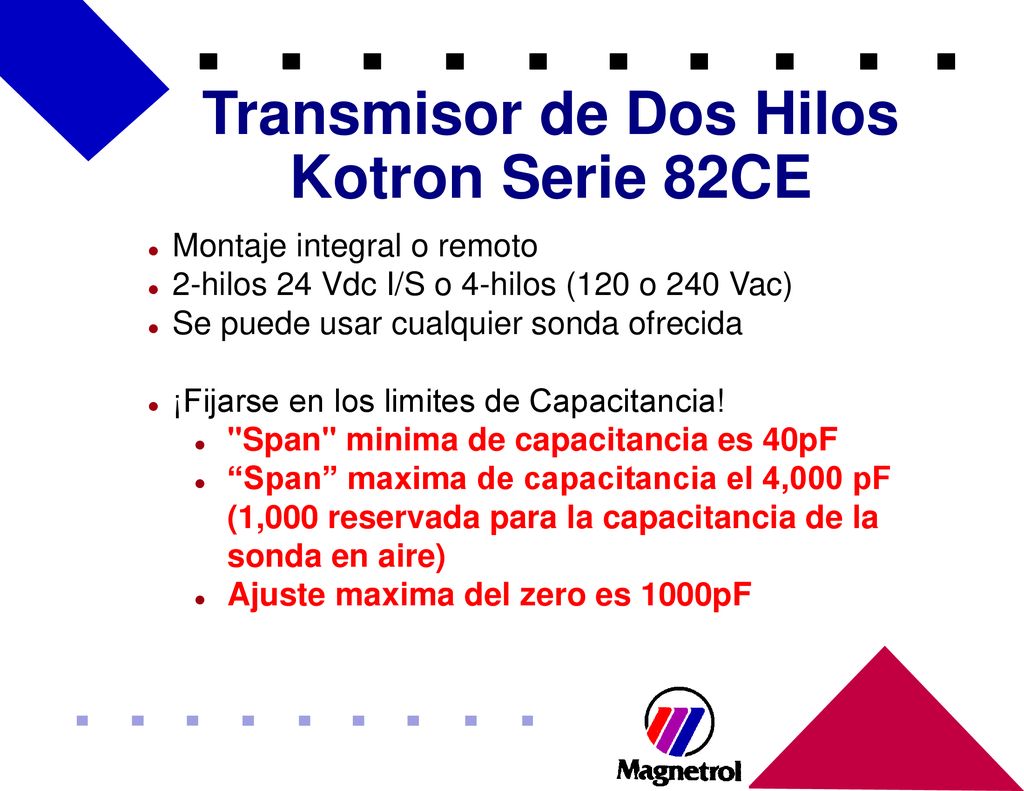

12 Transmisor de Dos Hilos Kotron Serie 82CE
Montaje integral o remoto 2-hilos 24 Vdc I/S o 4-hilos (120 o 240 Vac) Se puede usar cualquier sonda ofrecida ¡Fijarse en los limites de Capacitancia! "Span" minima de capacitancia es 40pF “Span” maxima de capacitancia el 4,000 pF (1,000 reservada para la capacitancia de la sonda en aire) Ajuste maxima del zero es 1000pF

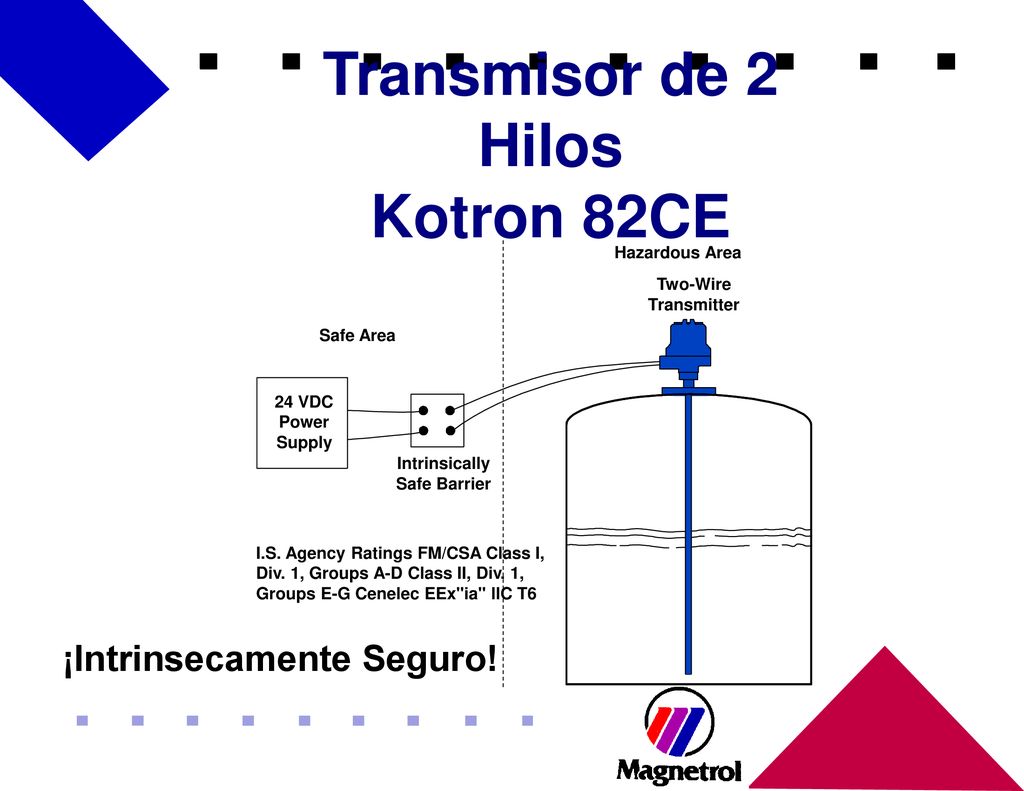

13 Transmisor de 2 Hilos Kotron 82CE
Hazardous Area Two-Wire Transmitter 24 VDC Power Supply Safe Area I.S. Agency Ratings FM/CSA Class I, Div. 1, Groups A-D Class II, Div. 1, Groups E-G Cenelec EEx"ia" llC T6 Intrinsically Safe Barrier ¡Intrinsecamente Seguro!

14 Transmisores Kotron "Sentinel II"
El Transmisor mas poderoso en su clase

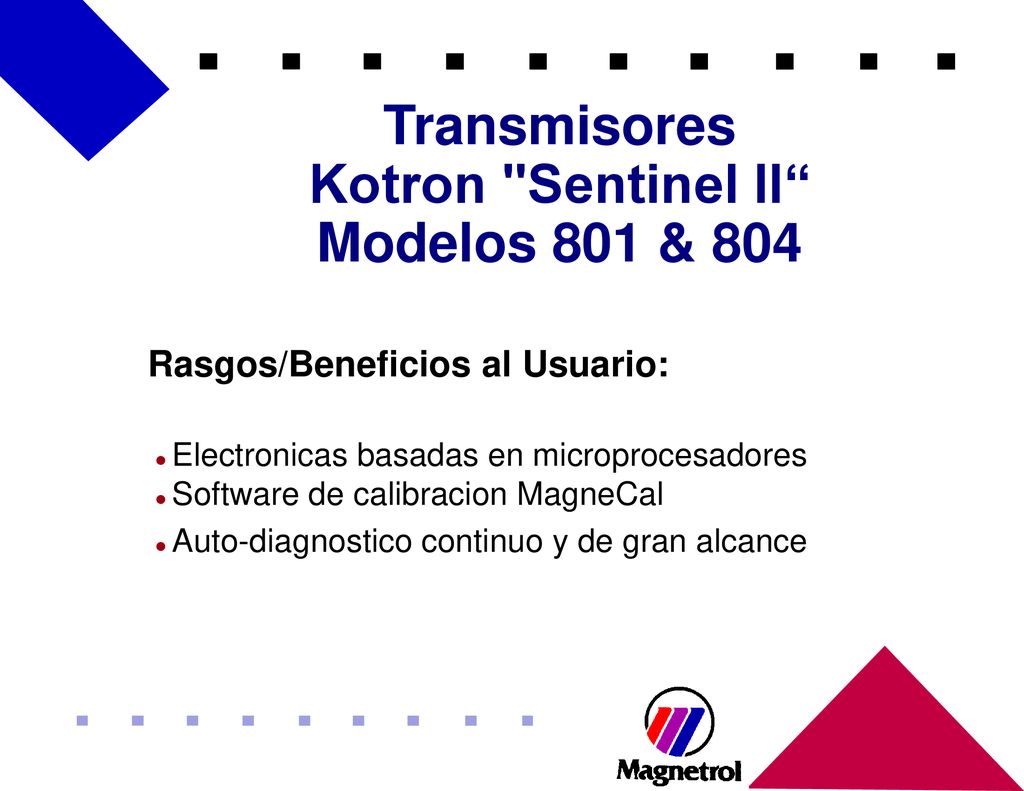

15 Transmisores Kotron "Sentinel II“ Modelos 801 & 804
Rasgos/Beneficios al Usuario: Electronicas basadas en microprocesadores Software de calibracion MagneCal Auto-diagnostico continuo y de gran alcance

16 Transmisores Kotron "Sentinel II“ Modelos 801 & 804 MagneCal

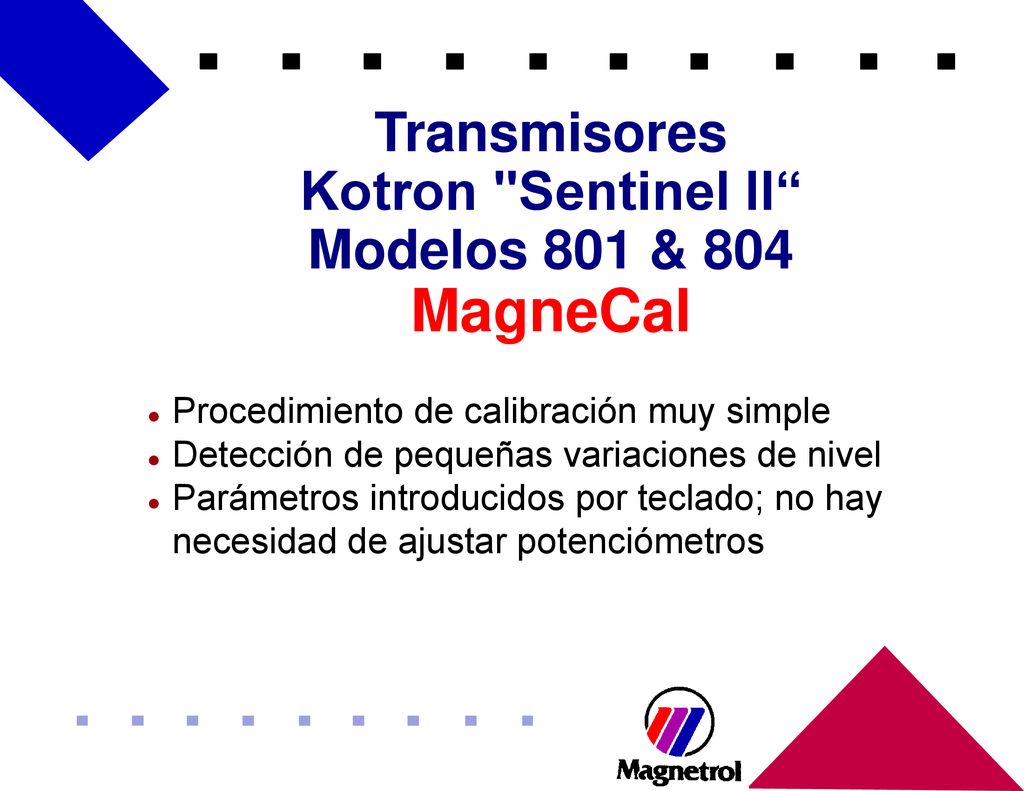

Procedimiento de calibración muy simple Detección de pequeñas variaciones de nivel Parámetros introducidos por teclado; no hay necesidad de ajustar potenciómetros

17 Transmisores Kotron "Sentinel II“ Modelos 801 & 804

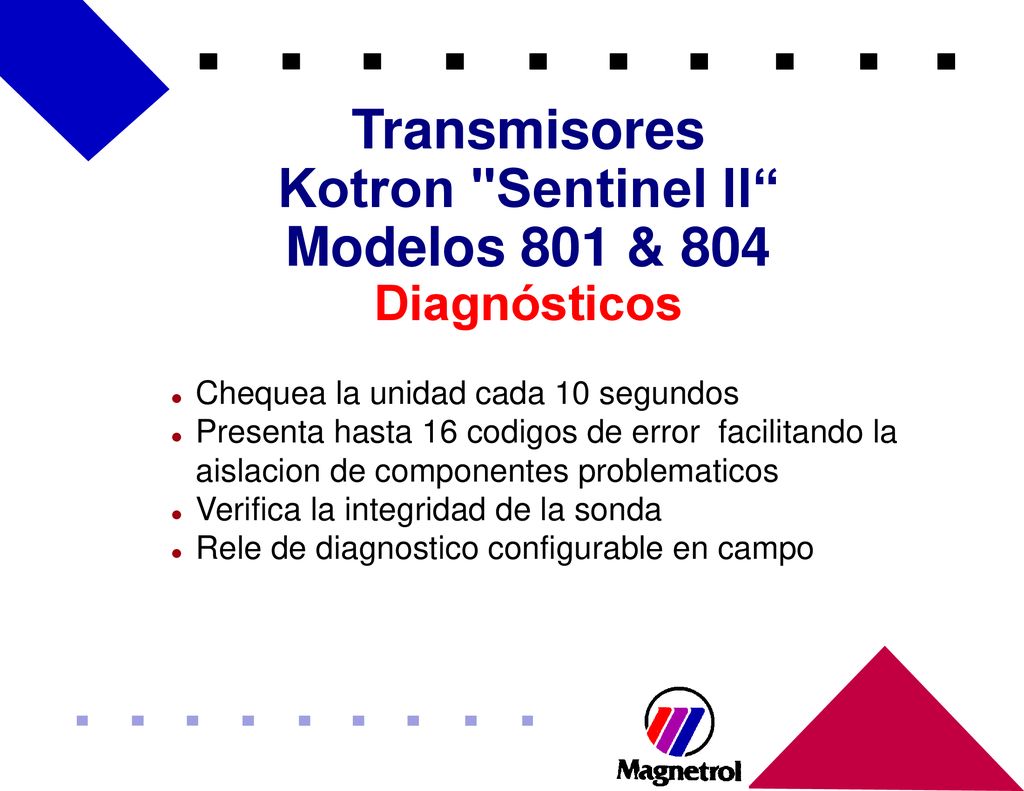

Diagnósticos Chequea la unidad cada 10 segundos Presenta hasta 16 codigos de error facilitando la aislacion de componentes problematicos Verifica la integridad de la sonda Rele de diagnostico configurable en campo

18 Transmisores Kotron "Sentinel II“ Modelos 801 & 804

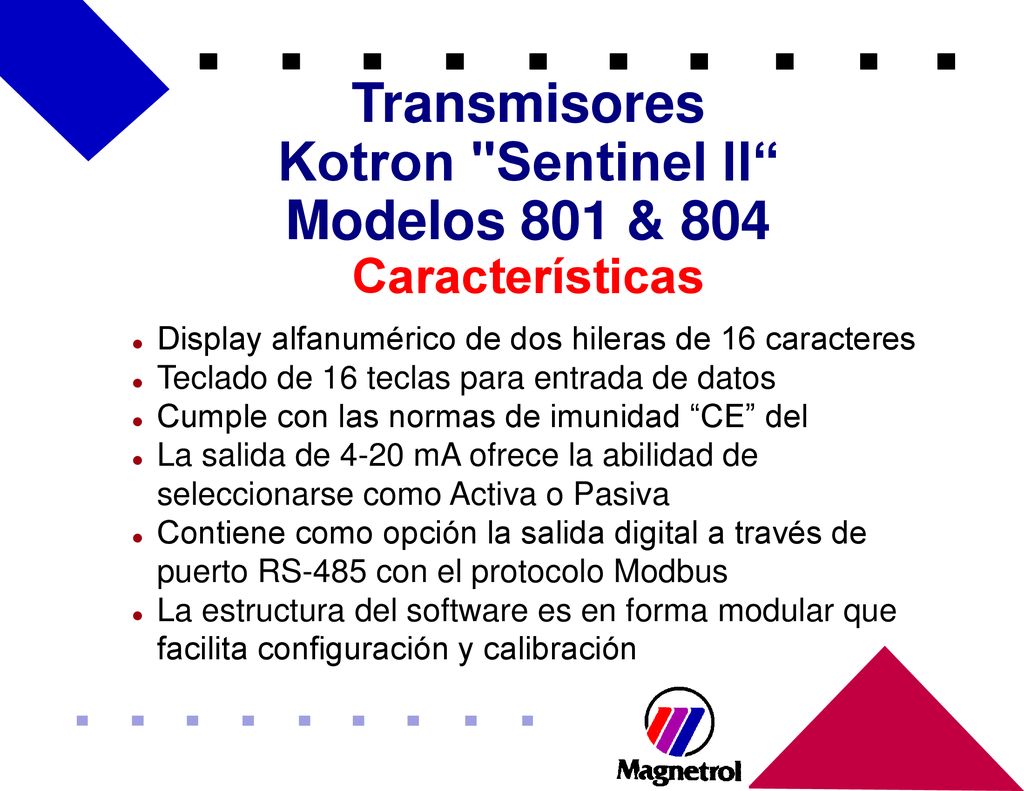

Características Display alfanumérico de dos hileras de 16 caracteres Teclado de 16 teclas para entrada de datos Cumple con las normas de imunidad “CE” del La salida de 4-20 mA ofrece la abilidad de seleccionarse como Activa o Pasiva Contiene como opción la salida digital a través de puerto RS-485 con el protocolo Modbus La estructura del software es en forma modular que facilita configuración y calibración

19 Transmisor Kotron 804 - Sentinel II

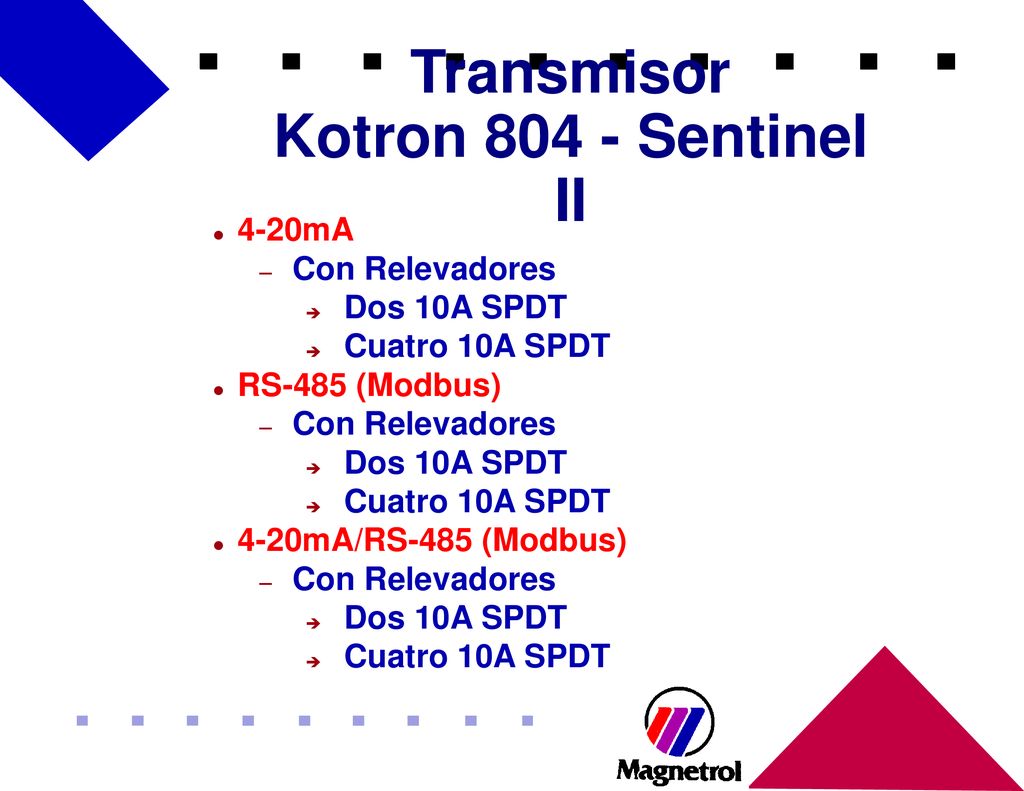

4-20mA Con Relevadores Dos 10A SPDT Cuatro 10A SPDT RS-485 (Modbus) 4-20mA/RS-485 (Modbus)

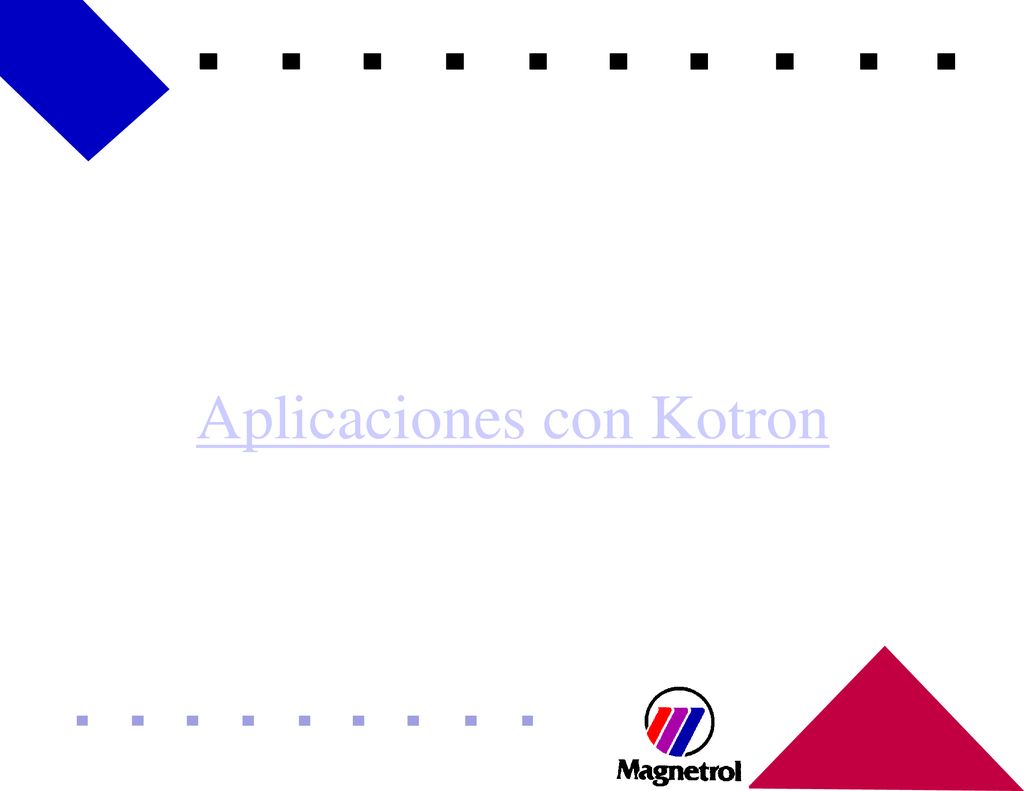

20 Aplicaciones con Kotron
