ANALISIS DE CIRCUITOS ELECTRICOS EN C.C.

Presentación del tema: "ANALISIS DE CIRCUITOS ELECTRICOS EN C.C."— Transcripción de la presentación:

1 ANALISIS DE CIRCUITOS ELECTRICOS EN C.C.
Profesora: Yesenia Restrepo Chaustre 16 de Septiembre de 2011

2 CIRCUITOS RESISTIVOS SIMPLES

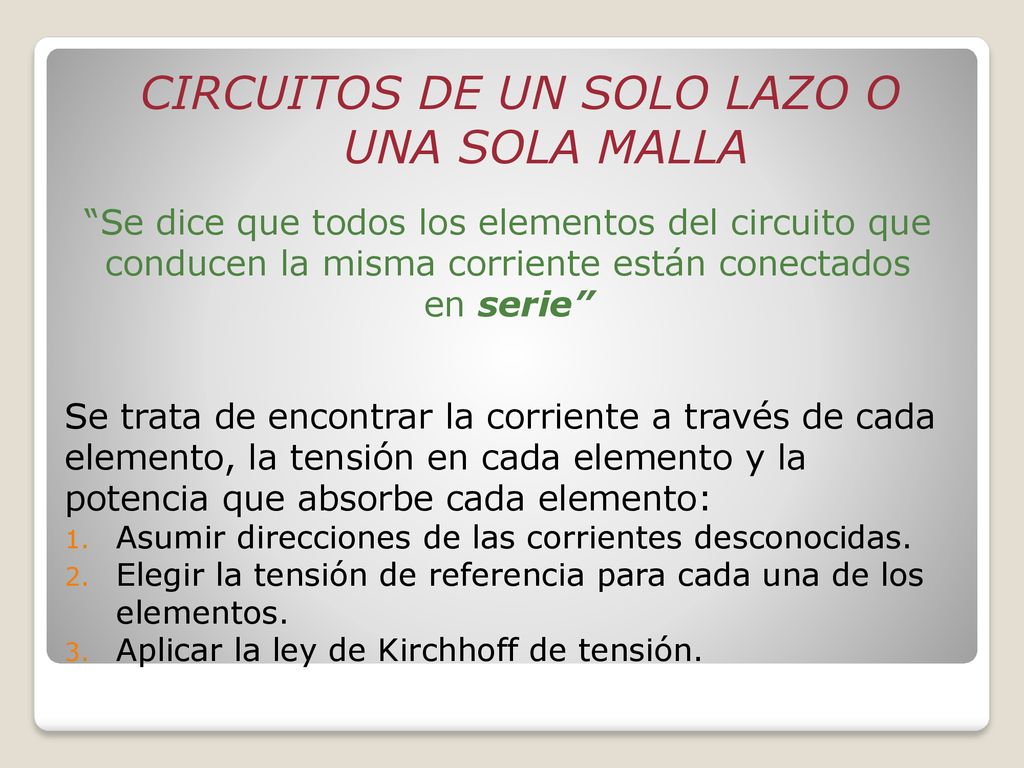

3 CIRCUITOS DE UN SOLO LAZO O UNA SOLA MALLA
“Se dice que todos los elementos del circuito que conducen la misma corriente están conectados en serie” Se trata de encontrar la corriente a través de cada elemento, la tensión en cada elemento y la potencia que absorbe cada elemento: Asumir direcciones de las corrientes desconocidas. Elegir la tensión de referencia para cada una de los elementos. Aplicar la ley de Kirchhoff de tensión.

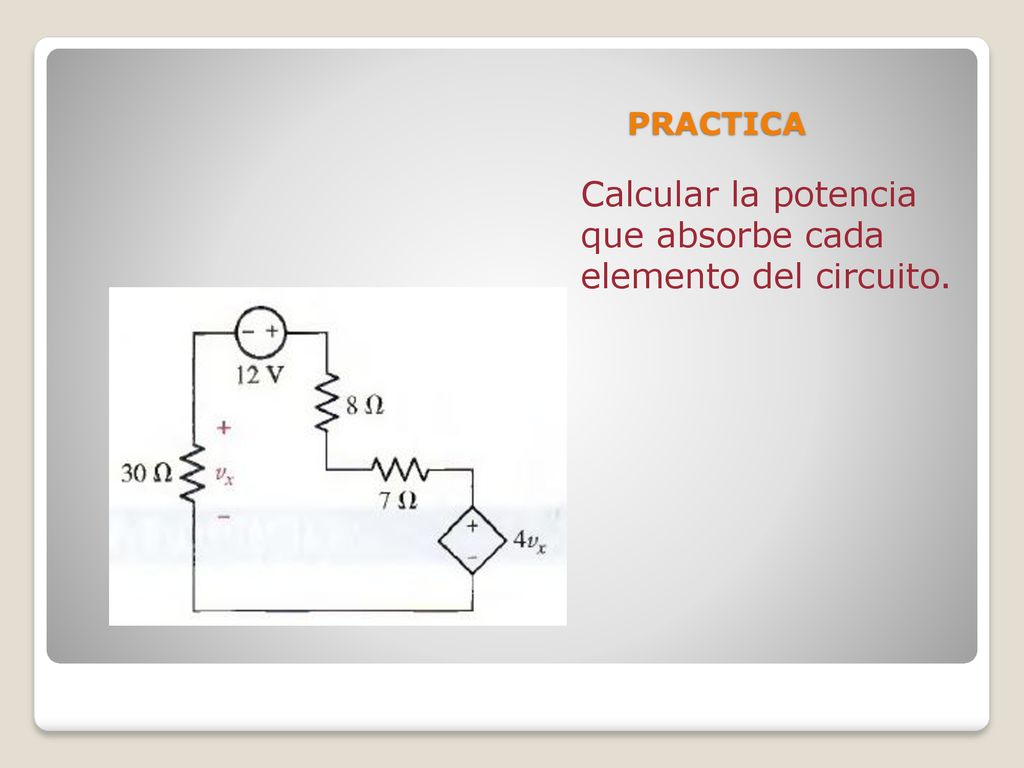

4 Calcular la potencia que absorbe cada elemento del circuito.
PRACTICA Calcular la potencia que absorbe cada elemento del circuito.

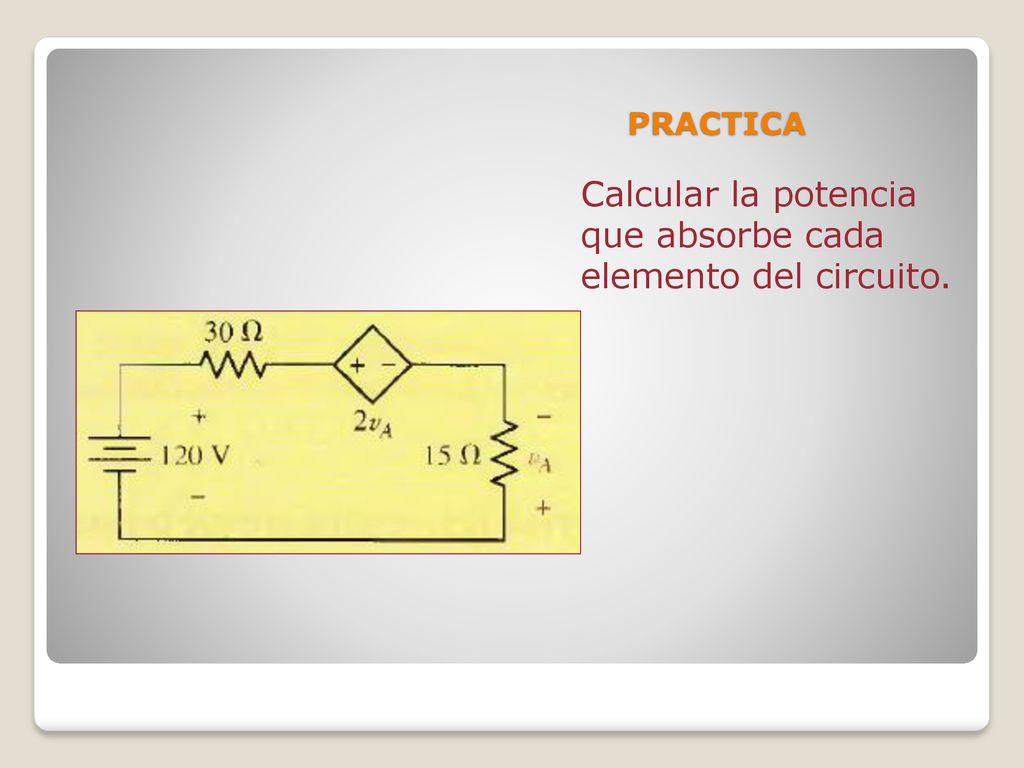

5 Calcular la potencia que absorbe cada elemento del circuito.
PRACTICA Calcular la potencia que absorbe cada elemento del circuito.

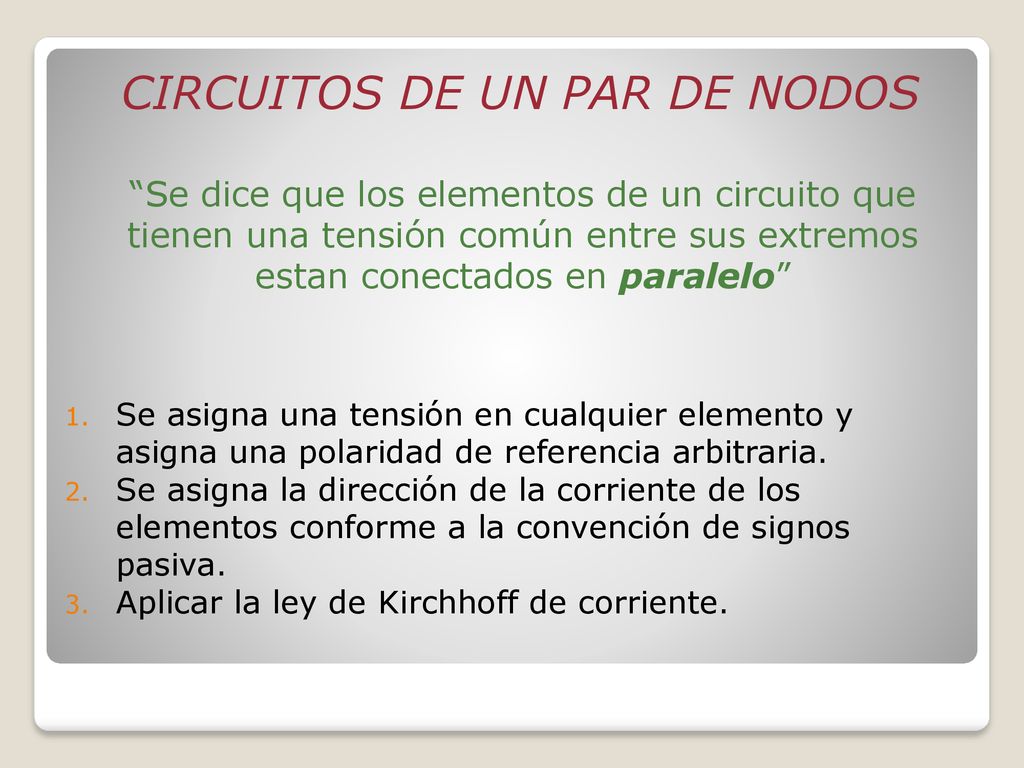

6 CIRCUITOS DE UN PAR DE NODOS
“Se dice que los elementos de un circuito que tienen una tensión común entre sus extremos estan conectados en paralelo” Se asigna una tensión en cualquier elemento y asigna una polaridad de referencia arbitraria. Se asigna la dirección de la corriente de los elementos conforme a la convención de signos pasiva. Aplicar la ley de Kirchhoff de corriente.

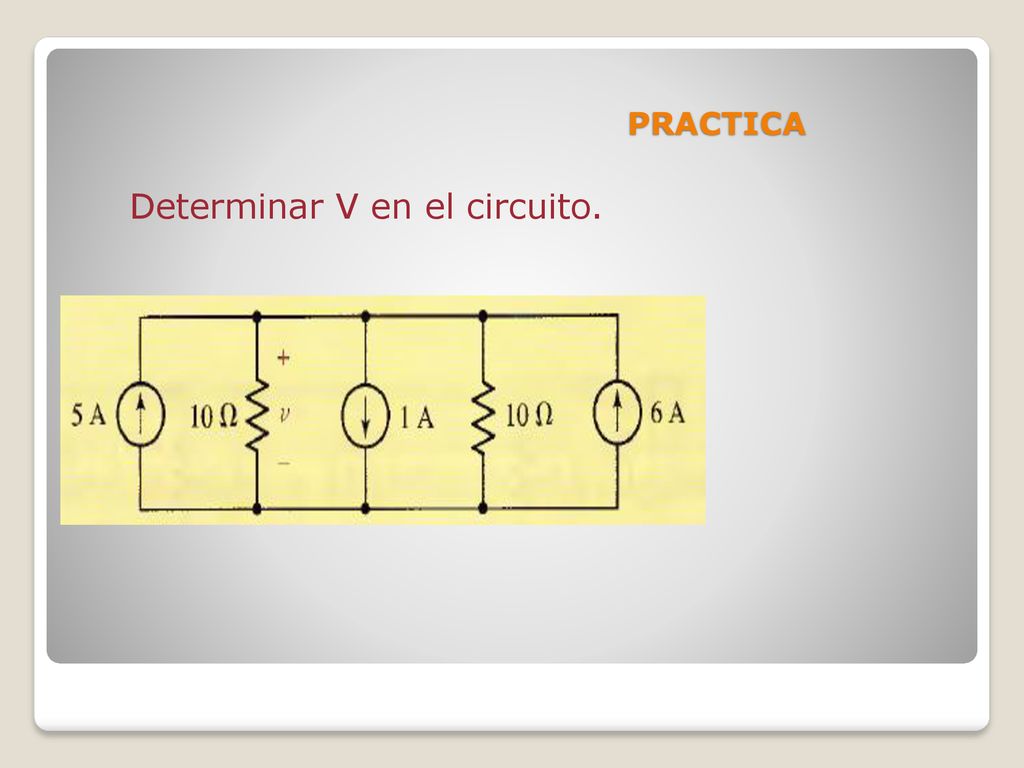

7 Determinar V en el circuito.
PRACTICA Determinar V en el circuito.

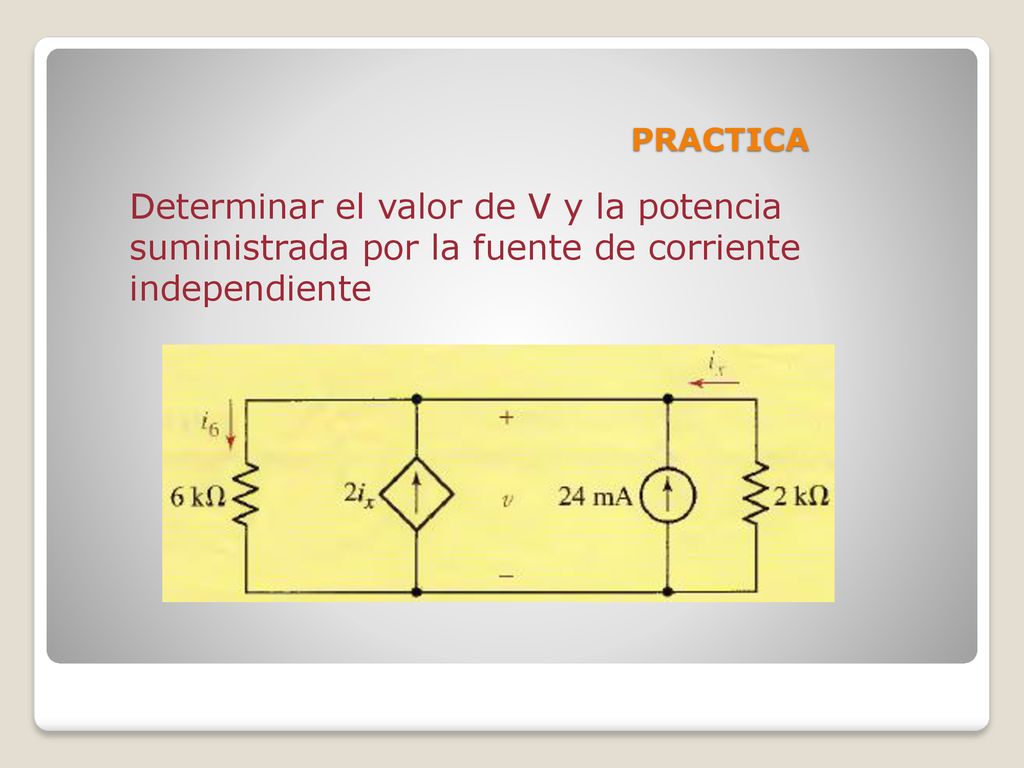

8 PRACTICA Determinar el valor de V y la potencia suministrada por la fuente de corriente independiente

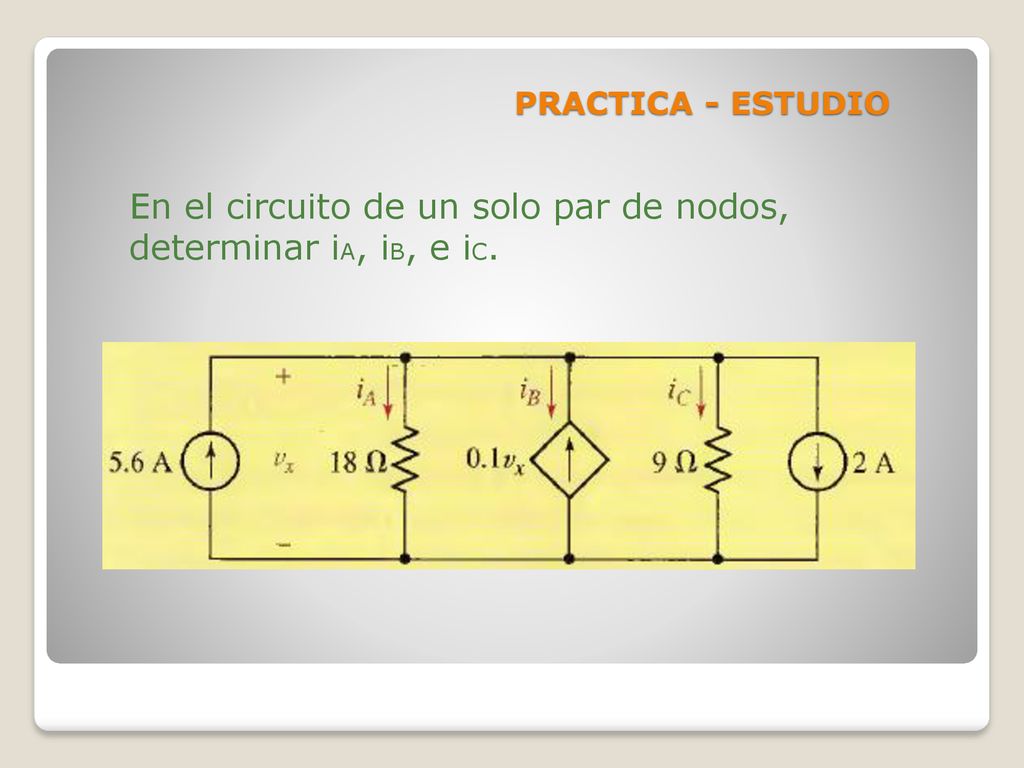

9 En el circuito de un solo par de nodos, determinar iA, iB, e iC.
PRACTICA - ESTUDIO En el circuito de un solo par de nodos, determinar iA, iB, e iC.

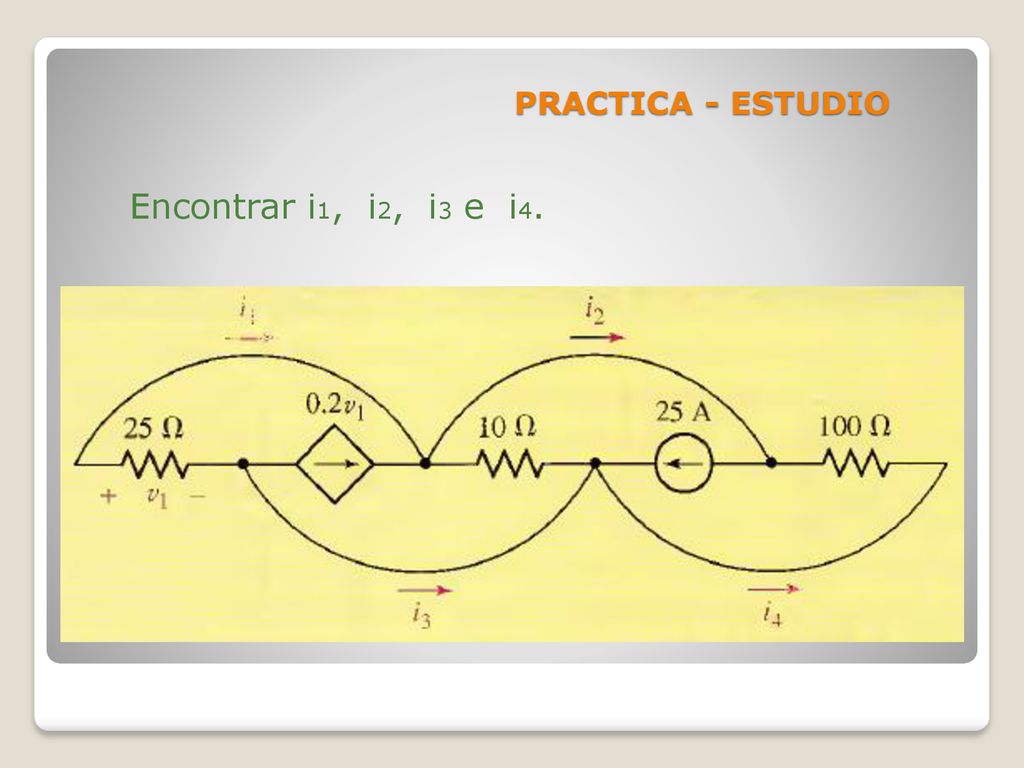

10 PRACTICA - ESTUDIO Encontrar i1, i2, i3 e i4.

11 FUENTES INDEPENDIENTES CONECTADAS EN SERIE Y EN PARALELO
Varias fuentes de tensión en serie pueden ser sustituidas por una fuente de tensión equivalente que tenga una tensión igual a la suma algebraica de las fuentes individuales. También se pueden combinar las fuentes de corriente en paralelo mediante la suma algebraica de las fuentes individuales.

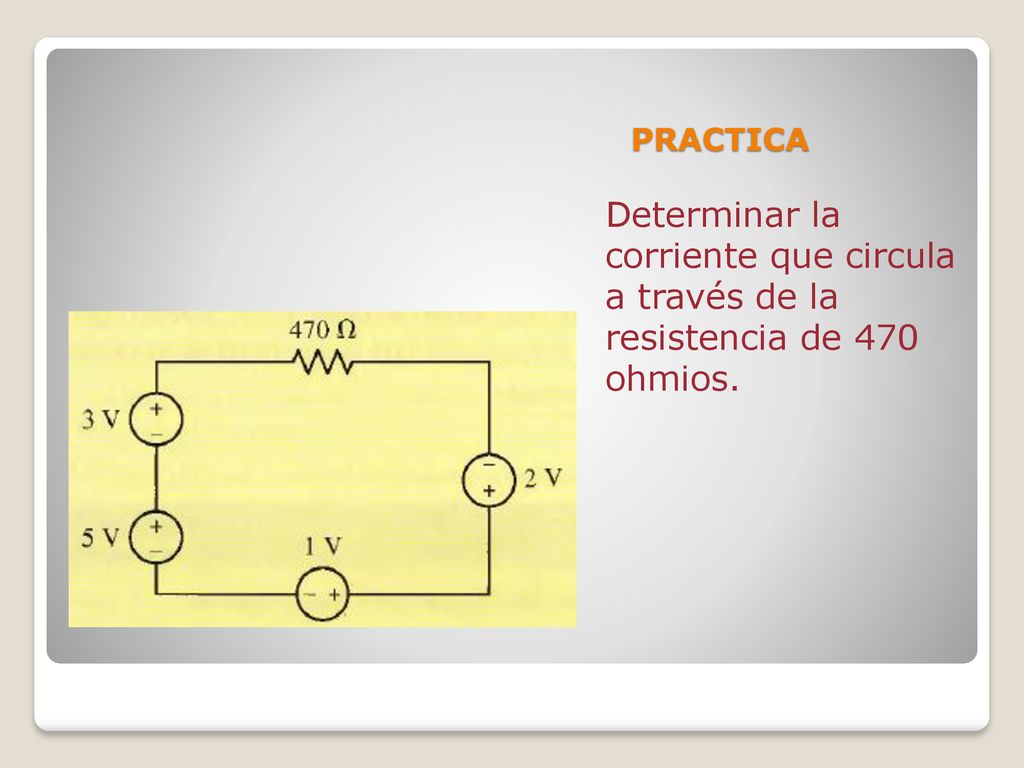

12 PRACTICA Determinar la corriente que circula a través de la resistencia de 470 ohmios.

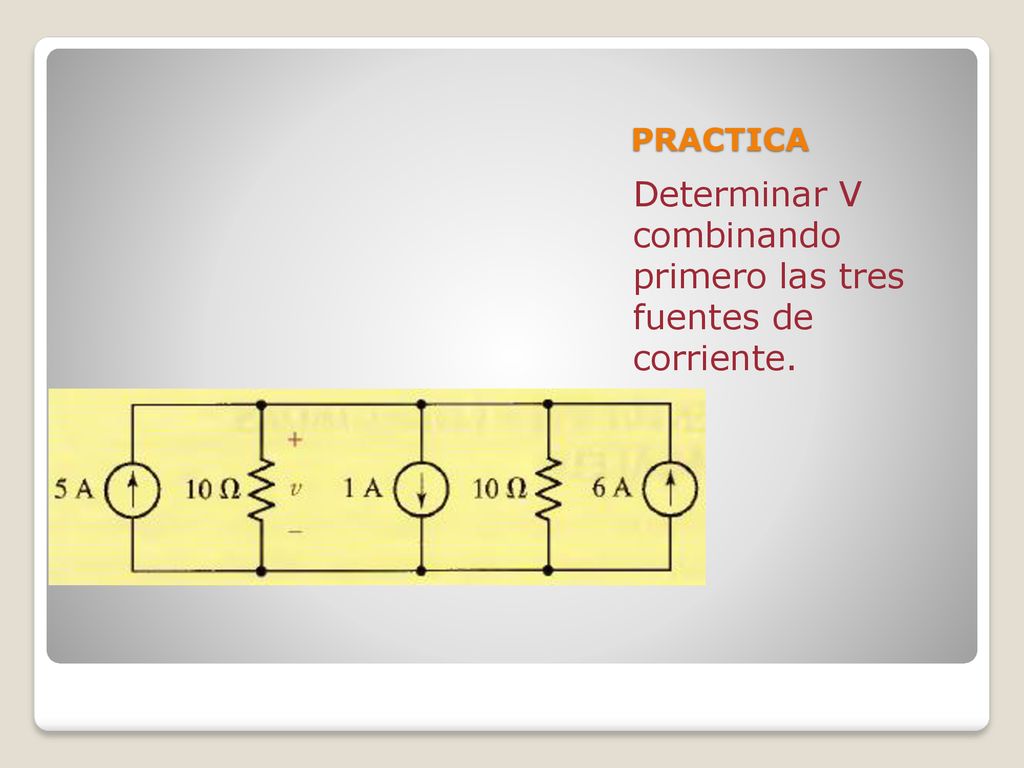

13 Determinar V combinando primero las tres fuentes de corriente.
PRACTICA Determinar V combinando primero las tres fuentes de corriente.

14 Determinar cuáles de los siguientes circuitos son válidos.
PRACTICA Determinar cuáles de los siguientes circuitos son válidos.

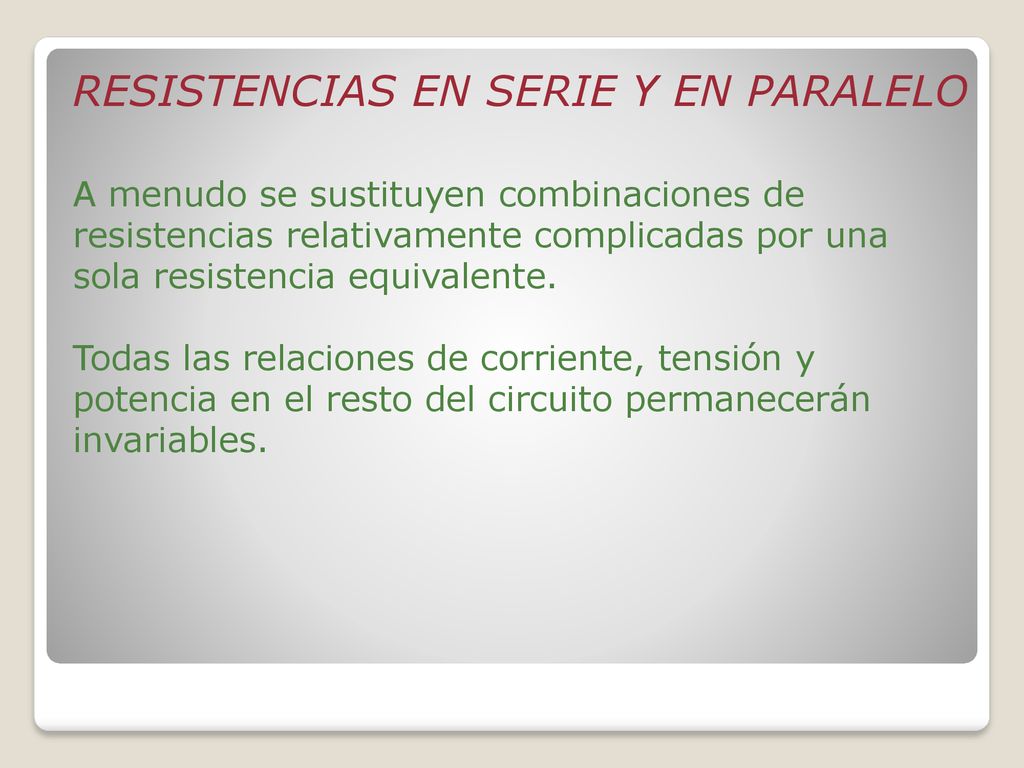

15 RESISTENCIAS EN SERIE Y EN PARALELO
A menudo se sustituyen combinaciones de resistencias relativamente complicadas por una sola resistencia equivalente. Todas las relaciones de corriente, tensión y potencia en el resto del circuito permanecerán invariables.

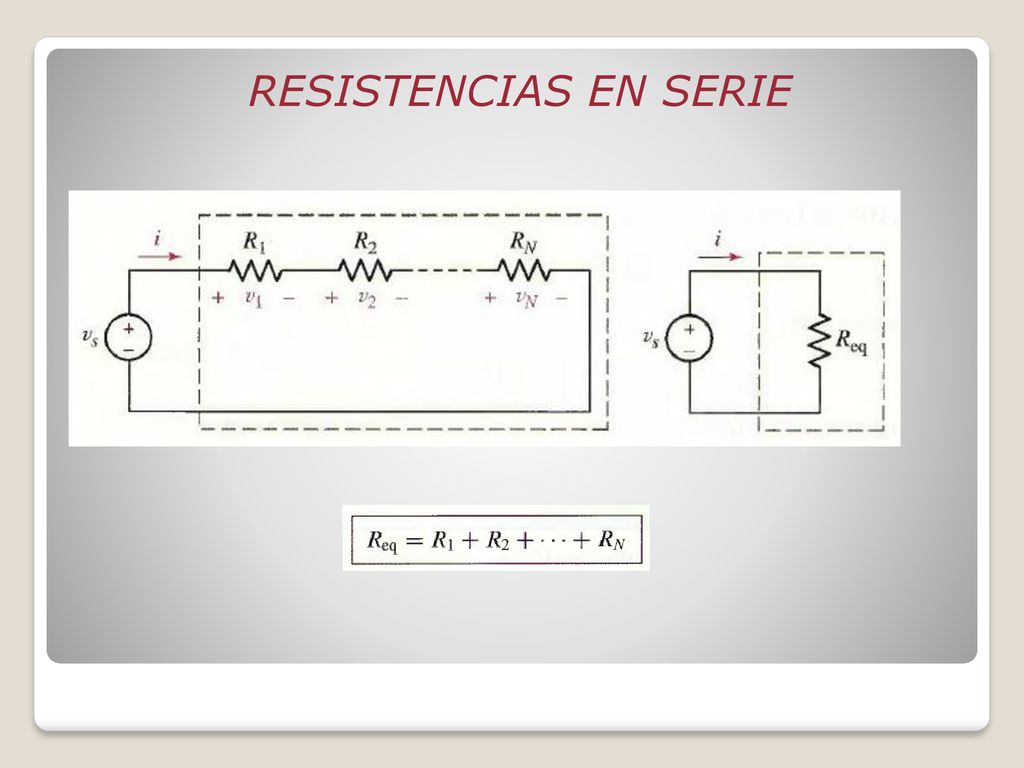

16 RESISTENCIAS EN SERIE

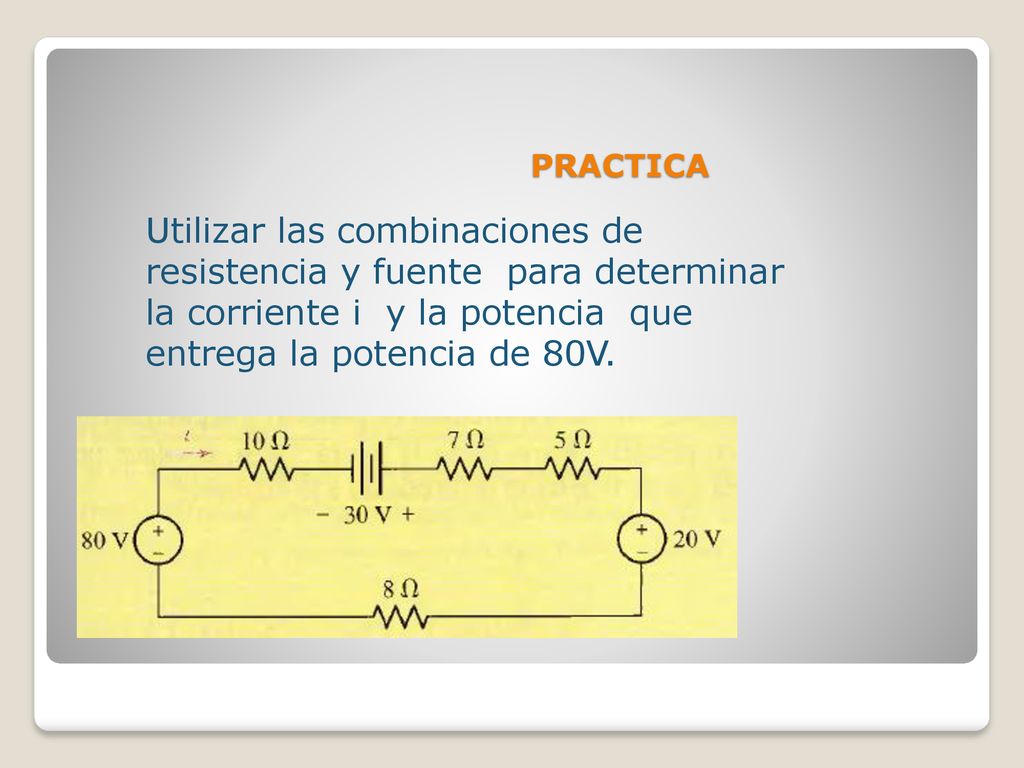

17 PRACTICA Utilizar las combinaciones de resistencia y fuente para determinar la corriente i y la potencia que entrega la potencia de 80V.

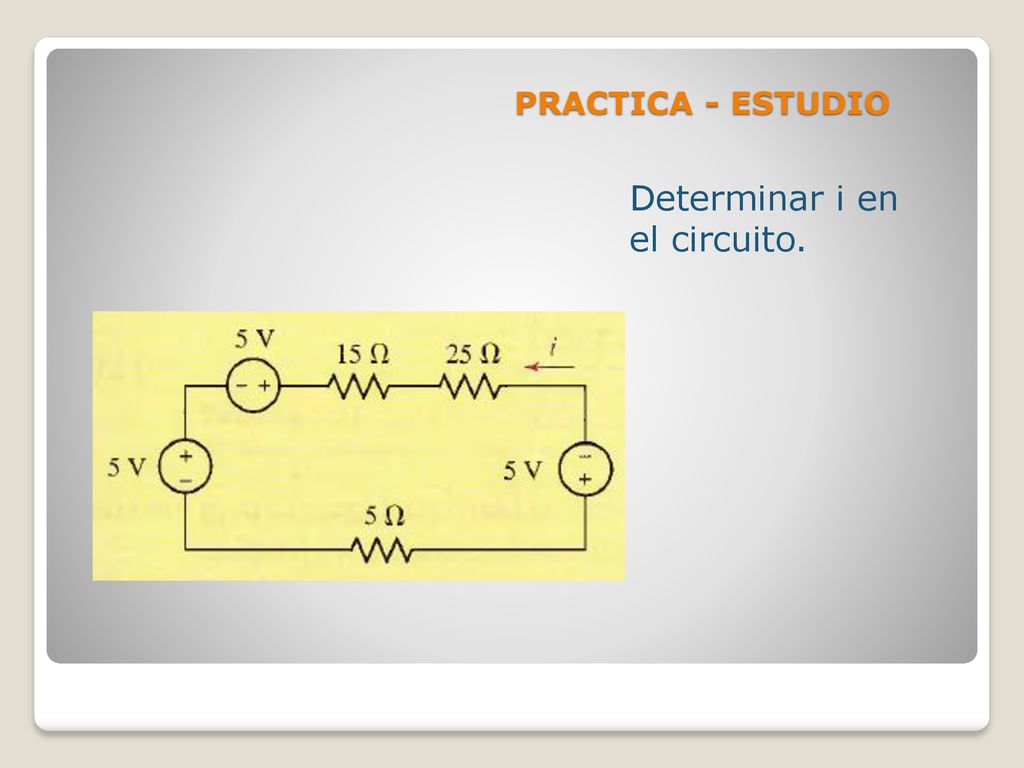

18 Determinar i en el circuito.
PRACTICA - ESTUDIO Determinar i en el circuito.

19 RESISTENCIAS EN PARALELO

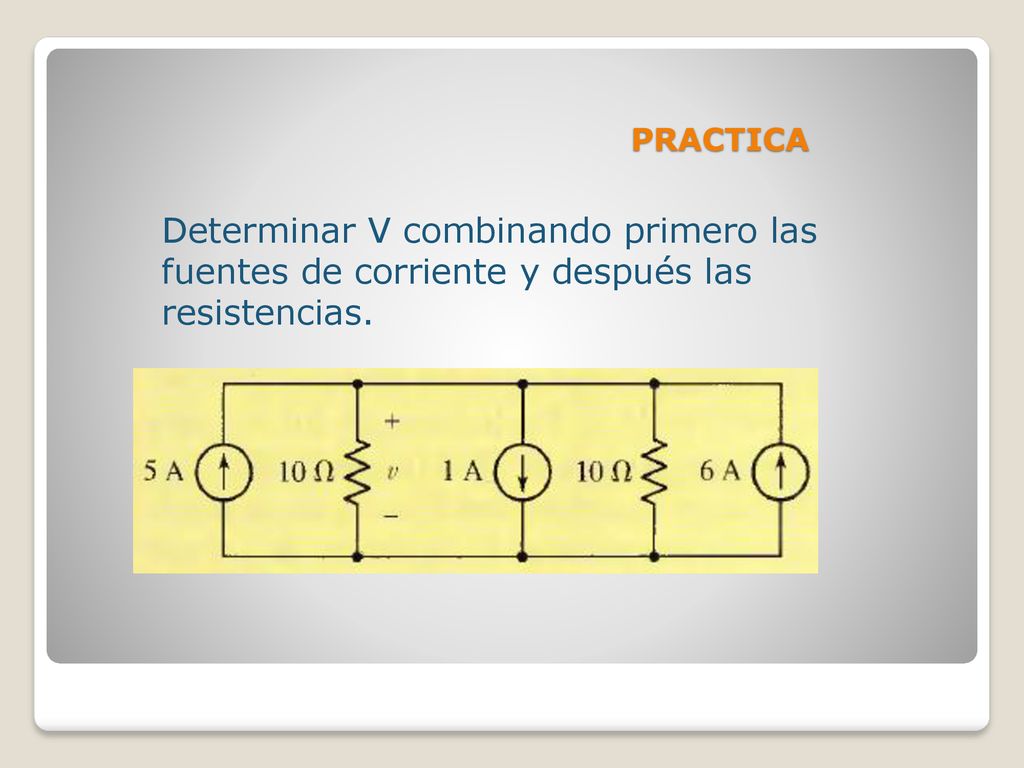

20 PRACTICA Determinar V combinando primero las fuentes de corriente y después las resistencias.

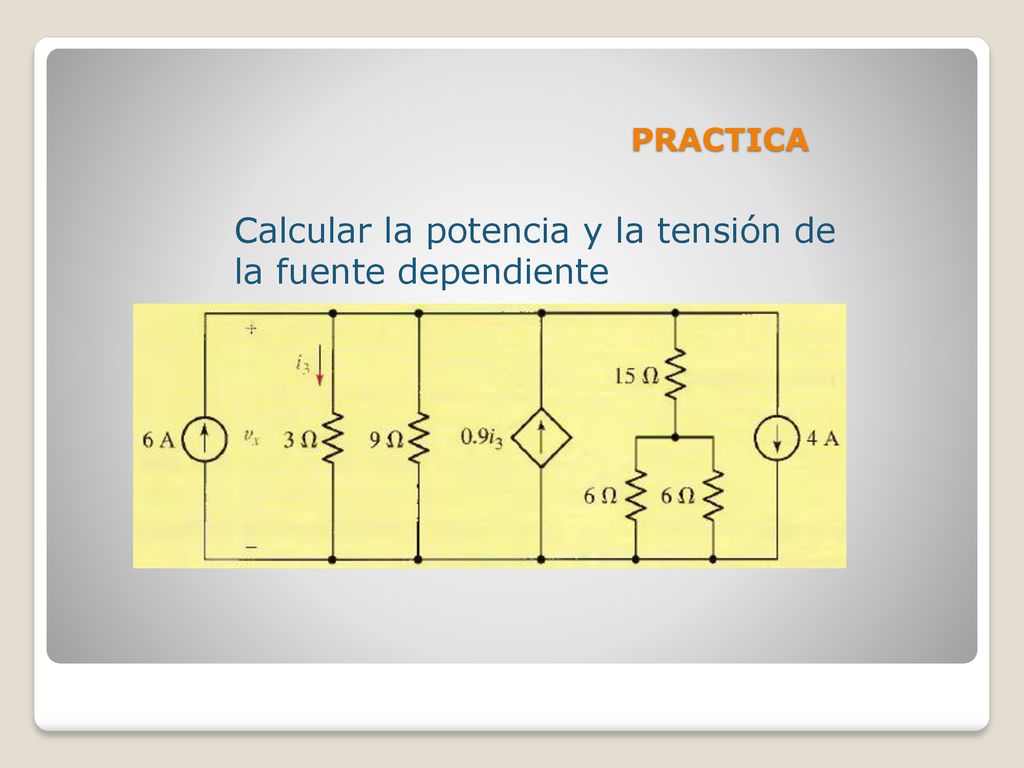

21 Calcular la potencia y la tensión de la fuente dependiente
PRACTICA Calcular la potencia y la tensión de la fuente dependiente
