CERRADURAS Y CERCOS ELECTRICOS Octubre – Noviembre 2015

Presentación del tema: "CERRADURAS Y CERCOS ELECTRICOS Octubre – Noviembre 2015"— Transcripción de la presentación:

1 CERRADURAS Y CERCOS ELECTRICOS Octubre – Noviembre 2015
CURSO DE INSTALACIÓN Y MANTENIMIENTO DE SISTEMAS DE SEGURIDAD ELECTRÓNICOS CERRADURAS Y CERCOS ELECTRICOS Octubre – Noviembre 2015

2 Objetivos Aprender la definición y funcionamiento de un cerco eléctrico. Conocer la normativa legal relacionada con los cercos eléctricos Comparar las ventajas y desventajas. Comprender los efectos de los diferentes niveles de corriente y el voltaje en el cuerpo humano.

3 UNIDAD IV: Cerraduras y cercos eléctricos

4 Definición de cerco eléctrico
Un cerco eléctrico es un sistema de seguridad perimetral compuesto por un alambrado conectado a un energizador, el que convierte corriente alterna en pulsos eléctricos, no letales, de alto voltaje pero, de bajo amperaje.

5 Otras funciones del Cerco Eléctrico
El equipo monitorea constantemente el estado del cerco eléctrico y activará una alarma en caso de detectar corte o algún desperfecto en los alambres. Además de activar una alarma, el sistema puede encender luces y dar aviso a nuestra central de monitoreo.

6 Ventajas Proveen una barrera física que retrasa el tiempo de intrusión. Provee un shock eléctrico que rechaza al invasor. Bajos costos de mantenimiento. Fáciles de operar. Reduce el costo de personal de seguridad.

7 Desventajas Pueden ser un peligro real para los niños pequeños o mascotas. Las compañías de seguros, por ejemplo, desaprueba con este tipo de cerca como ellos dicen que pueden causar lesiones graves. Si un ladrón intenta entrar en su propiedad y se hace daño a causa de la valla, que puede ser demandado.

8 Razones para instalar cercos eléctricos
Bajo costo Rapidez en la instalación Transparencia Muy poco mantenimiento Seguridad Estéticamente agradable Materia prima de primera calidad Resistente a factores climáticos Durabilidad Valor Agregado

9 Historia

10

11

12 Funcionamiento Cuenta con un energizador o pulsador, el cual se conecta por un lado a la red y por otro a un transformador que convierte los 220 Volts AC en 12 Volt CC, La energía que es acumulada en un condensador que genera pulsos o "toques" que duran milésimas de segundo, descargando entre y Volts por segundo pero a bajo amperaje. Dado que la duracion del pulso es muy corta (no es continua), si la persona toca el cerco se suelta en forma refleja y no se electrocuta, quedando sólo el dolor como secuela.

13 … Funcionamiento Al intentar penetrar el perímetro protegido el intruso recibe una fuerte descarga eléctrica, la cual no compromete la vida ni la salud de la persona que ilegalmente trata de entrar a la propiedad protegida.

14 … Funcionamiento Al ser cortada la corriente del energizador reconoce la interrupción y activa las alarmas, la cual puede ser Sonora (sirena), luminosa (baliza) e incluso puede enviar un mensaje de texto al celular del propietario, para informar que la alarma ha sido activada.

15 ¿Qué tipo de sistema es un cerco eléctrico, Pasivo o Activo?

16 Materiales y Herramientas

17 Herramientas Desarmador Cruz Desarmador Plano Perillero
Pinzas de corte

18 Energizador Puntos de conexión: Salida de alto voltaje
Entrada de alto voltaje Conexión a Tierra Física

19 Cable para Alto Voltaje
Poseen doble aislamiento.

20 Alambre La longitud del perímetro determina el calibre del alambre.
El ambiente donde se instalará el cerco, define el tipo de material del alambre.

21 Alambre. Calibre Longitud 1 a 30 m. 18 AWG Longitud 1 a 300 m. 16 AWG
De 300 a 600 m. 14 AWG Cada 300 metros en el perímetro es necesario aumentar el calibre

22 Tipo de Alambre. Alambre Galvanizado. Ambientes poco salinos o ácidos.
Alambre Acerado Acero Inoxidable Alambre de Aluminio. Para costas o ambientes salinos o ácidos.

23 Preparación del muro Evitar plantas Mantenimiento
Selección adecuada del material Medición y croquis para determinar la cantidad de material a utilizar.

24 Muchos mundos. ¿Una sola Tierra?
Consideraciones sobre la tierra para el cerco eléctrico. Valoración de la tierra física Electrodo tipo Requileta o varilla de 3 metros.

25 Cómo probar la conexión a Tierra
Desconecte el electrificador Por lo menos a 100m del electrificador provoque un corto circuito completo en la cerca inclinando algunas barras (punturas, varas metálicas o cualquier objeto) en los alambres. Luego en seguida, conecte el electrificador Usando un voltímetro digital revise si la cerca está sin corriente, enseguida, consulte su sistema de conexión a tierra. Entierre un poste a tierra del voltimetro completamente en el suelo. Conecte un gancho del voltímetro contra la última conexión de las barras del sistema de conexión a tierra. La lectura no debe marcar más de 0.3 kV. Cualquier lectura mayor indica que el sistema de conexión a tierra debe ser mejorado. Se debe intentar obtener más eficiencia, colocando más barras y/o colocando el sistema en lugares más unido.

26 Fallas más comunes Conexión a tierra deficiente
Corto-circuito de alambre vivo con vara o poste, sobretodo si el poste fuese de fierro o de acero. Aisladores inadecuados o resecados por la acción del sol. Perdidas ocasionales por vegetación muy alta y/o inundaciones que llegan hasta el alambre electrificado. Alambre electrificado en mal estado, o con mas conexiones que interrumpen el circuito provocando perdidas a lo largo de la cerca. Corto-circuito de alambre electrificado con el alambre de retorno o el poste. Cercas caídas Baterías dañadas.

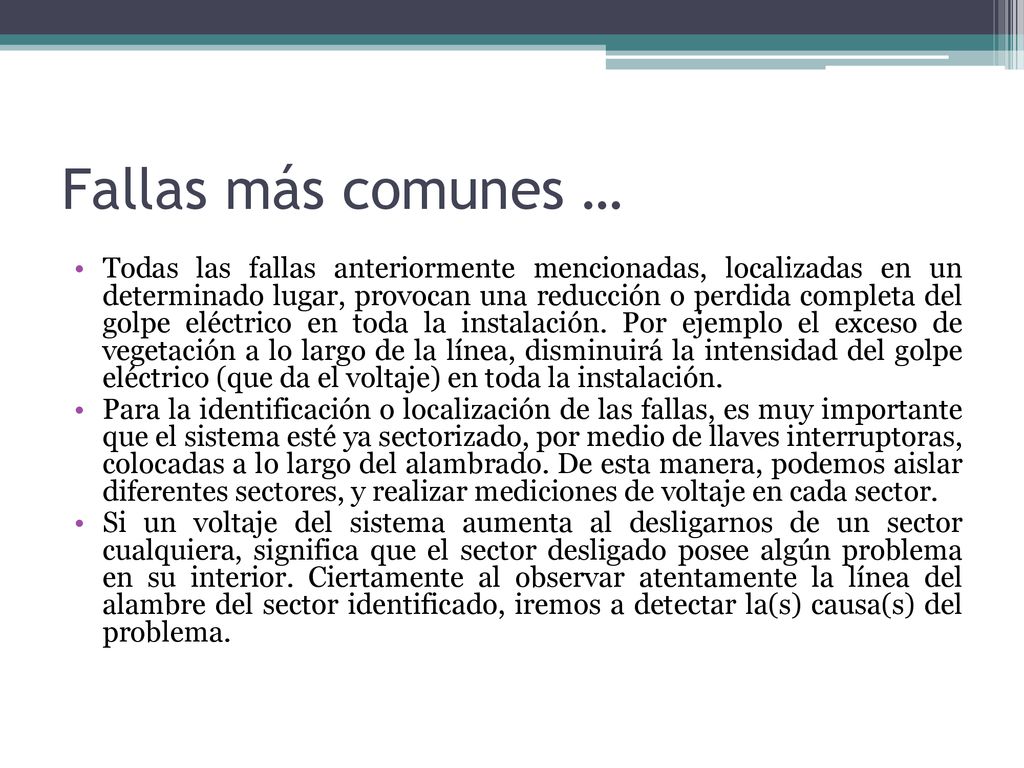

27 Fallas más comunes … Todas las fallas anteriormente mencionadas, localizadas en un determinado lugar, provocan una reducción o perdida completa del golpe eléctrico en toda la instalación. Por ejemplo el exceso de vegetación a lo largo de la línea, disminuirá la intensidad del golpe eléctrico (que da el voltaje) en toda la instalación. Para la identificación o localización de las fallas, es muy importante que el sistema esté ya sectorizado, por medio de llaves interruptoras, colocadas a lo largo del alambrado. De esta manera, podemos aislar diferentes sectores, y realizar mediciones de voltaje en cada sector. Si un voltaje del sistema aumenta al desligarnos de un sector cualquiera, significa que el sector desligado posee algún problema en su interior. Ciertamente al observar atentamente la línea del alambre del sector identificado, iremos a detectar la(s) causa(s) del problema.

28 Diagrama de Detección de Fallas

29 NORMATIVA LEGAL Sugerencias de Instalación El cerco eléctrico debe tener una entrada y una salida continua Cal. 18 o 20 3/4 o 1" Postes DigiSeg Consideraciones antes de instalar un Cerco Eléctrico * Los cercos eléctricos deben ser instalados de modo que no representen ningún peligro al usuario. * No se instale al alcance de los niños o personas que no sean conscientes de los peligros de una cerca eléctrica. * En áreas públicas utilice placas de advertencia cada 10 metros para identificar los alambres electrificados * Cuando un cerco eléctrico cruza un pasillo público, se debe incorporar una puerta no electrificada, en este caso los cables bujías deben tener letreros de advertencia. * No instalar cercas eléctricas cerca de objetos inflamables ni cruzar cables bujías. En caso de riesgo extremo de incendio desconectar el energizador de batería y corriente eléctrica. Con tapa para tubular cuadrado o redondo para evitar la humedad La cerca debe de realizarse con tubular cuadrado o redondo de 3/4", 1" de calibre 18 o 20. Requisitos para el Curso: Alambre galvanizado Pinzas de corte desarmador de cruz, plano y perillero Cable bujía Distancia entre postes de paso debe ser de 3 a 5 metros La distancia entre postes de esquina debe de ser de 15 a 25 metros La distancia entre las lineas de alto voltaje debe ser de 18.5 centímetros La distancia de la base del poste al primer aislador del cerco eléctrico debe ser de 25 centímetros, para poder perforarlo 10 centímetros. A 45 grados, la distancia entre las líneas debe ser de 20 centímetros Tenemos 8 metros de frente con un cancel de 5 metros, 5 metros a los laterales Son 3 metros de patio, por 8 metros de ancho Es una propiedad de 8 metros de frente por 20 metros de fondo. Hay muro del vecino, y hasta estos puntos llega el cerco. El primer poste de esquina debe instalarse aquí El segundo poste debe ir aquí Tercer poste de esquina aquí Cuarto poste de esquina aquí Quinto poste de esquina aquí Sexto poste de esquina aquí Séptimo poste de esquina aquí Octavo poste de esquina aquí Estas son paredes de la construcción de la casa , y hasta aquí va a llegar el cerco eléctrico. Primer poste de paso aquí Segundo poste de paso aquí En total se van a utilizar: 8 Postes de esquina y 2 Postes de Paso La base del poste mide 25 centímetros, para poder ser insertado 15 centímetros y dejar 10 cm del ras del muro al primer hilo del cerco En el ejemplo Se requieren 8 postes de esquina. Y 2 postes de paso. Cada poste mide 1.20 metros, como son 10 postes en total, se va a requerir 12 metros de tubular Como se instala un sensor de flexión DigiSeg? Una perforación por aislador, ayuda a que los aisladores de esquina no se corran hacia abajo o hacia arriba con la tensión, también para sujetar los sensores de flexión. Para sujetar los sensores de flexión se requiere de dos orificios más, para poder introducir el cableado, uno en la parte posterior. Y otro en la parte inferior Introduces el sensor de flexión y lo sujetas con la tuerca con dos o tres cuerdas del tornillo. Igualmente para el sensor de abajo. Cada tubular debe llevar su tapa superior para evitar la humedad. Los sensores de flexión pueden ser conectados al CoNET para que funcione inalámbricamente, o directamente a la zona del energizador. Como se ajusta? Ya que esta sujeto con 3 cuerdas la tuerca al tornillo, dentro del tubular... Instalas el alambre para la alta tensión en la barra plástica. Estiras el alambre hasta que el resorte recorra 1.5 centímetros. Después tensas con la tuerca hasta que el resorte del sensor de flexión se estire otros 1.5 centímetros De ese modo, tanto los sensores de flexión, como los aisladores templador con perno, no necesitan tensores. La tapa del sensor de flexión, el opresor lo recorres de tal manera que presione el botón del microswitch. Este botón del microswitch interno Como instalar los led`s en los postes? Con una tira de led´s amarillo se puede realizar esto, o el color de la preferencia del cliente. La tira tiene dos cables rojo y negro, positivo y negativo. La tira de led´s se debe recortar a la medida del poste El corte a la tira de led`s se debe realizar n los indicadores de la misma tira Ya que se realiza el corte de la tira, le debes soldar con cautín un par de cables a los puntos de cobre para alimentar la tira, rojo en positivo y negro en negativo. Adhieres la tira de led`s por un costado con pegamento. Se conectan rojo con rojo y negro con negro, se cablea con el par de cables hasta el energizador. Como tenemos 3 metros aquí Mas 8 metros en la parte trasera y 3 metros del otro lado, van 14 metros cerco en la parte trasera En la parte frontal tenemos 8 metros Mas 5 metros de un lado Mas 5 metros del otro lado, van un total de 18 metros de cerco en la parte frontal de la casa.  Contando los 14 metros del patio trasero, y los 18 metros del frente, se tiene un total de 32 metros de cerco eléctrico, con 6 lineas, tenemos 192 metros lineales de cerca eléctrica. Por lo tanto, la lista de materiales a utilizar son: * 229 metros de alambre de aluminio o galvanizado. * 8 tubos de esquina DigiSeg y 2 de paso) * 46 aisladores templado con p * 2 sensores de flexión. * 12 aisladores de paso. * 10 bases para sujeción de postes, si fuera el caso. * Miscelaneos: Cable bujía, varilla Coppwerweld, Pijas, taquetes, pintura, broca concreto, broca metal, varilla para soldar Tenemos 32 metros de cerca; con 6 líneas de alto voltaje y una de tierra, más 5 metros para realizar puentes, un total de 229 metros lineales de alto voltaje Como instalo un poste de cerco eléctrico? Cuando se tenga que colocar un poste sobre alguna estructura metálica, como portones, es necesario tener prefabricado una base y sujetar con pija punta de broca, o soldar con arco eléctrico. Podemos utilizar unas bases prefabricadas como este ejemplo para no tener que taladrar el muro, hay ocasiones en el que el muro se encuentra muy deteriorado, y se tendrá que usar este tipo de bases. Volviendo al ejemplo del cerco eléctrico, ya teniendo los postes instalados correctamente junto con los aisladores. Prosigue, colocar el hilo para el alto voltaje Se colocan los hilos por todo el cerco, para el alto voltaje sin realizar puentes Como se realizan los puentes para este cerco? Entrada Salida El Cerco debe tener una entrada y una salida para que siempre esté supervisado. Con una línea de tierra por toda la superficie de la barda. Entrada a la parte trasera Salida de la parte trasera Es una cerca de 6 lineas de alto voltaje, 3 de entrada y 3 de salida Lo debes instalar por encima del muro de la barda, por la base de los postes del cerco eléctrico Algún voluntario pase a realizar puentes de estas dos cercos, interconectando una con otra, y conectando a salida y retorno Algún otro voluntario? Algún otro voluntario? Alguna Duda? Realicen conexiones en esta otra cerca Exito!!! Como puedo usar el cotizador OnLine DigiSeg? * Inspeccione regularmente el cable y el energizador. Si cuenta con algún daño, apagarlo inmediatamente y envíe el energizador al centro de servicio DigiSeg para su revisión. * Un cerco eléctrico no debe ser alimentado por dos energizadores diferentes o por circuitos independientes. * El cable bujía no debe tener el mismo ducto que la corriente eléctrica, líneas telefónicas, internet o video. * Tiene que usar una tierra física aislada, con respecto a la de la corriente eléctrica, debe ser una varilla independiente. Se puede utilizar alambre galvanizado, alambre de aluminio o cable de acero Calibre para el cable de acero: De 1 a 800 metros 1/16" De 801 a 1500 m 1/8" De 1501 a 10 km 3/16" Este es recomendado para lugares con bajo nivel de salinidad Calibre para el alambre galvanizado: De 1 a 1000 metros # 16 De 1001 a 1500 m # 14 de 1501 a 10 km # 10 Este material es recomendable para lugares con un nivel de salinidad medio Calibre para el alambre de aluminio: De 1 a 1500 m #16 De 1501 a 10 Km #12 Este material es recomendable para lugares con alto nivel de salinidad. Se sugiere una varilla copperweld de 2 metros  Para el cableado del alto voltaje, la salida y el retorno se debe cablear con cable especial (cable bujía) ya que tiene doble forro y evita la perforación del aislante por arco voltaico. La línea de tierra física del cerco debe instalarse por todo el cerco Si es posible, al final del cerco eléctrico, al lado contrario del energizador también instalar una varilla de tierra física. Para instalar una varilla de tierra física se debe realizar como sigue: Debes instalar la varilla en un jardín o en lugares húmedos Se debe dejar a 5 centímetros del suelo La distancia entre la varilla del cerco eléctrico y la varilla de la instalación eléctrica de la casa debe ser mayor a 2 metros. Para comprobar el voltaje del cerco eléctrico, podemos utilizar un Voltímetro de Alto Voltaje. Para esto es necesario apagar el energizador, colocar el caimán negro en tierra del cerco, y el caimán rojo en cualquiera de las líneas del cerco Encienda el energizador, y verifique el nivel de voltaje en el cerco. El nivel de alto voltaje puede variar por el calibre del hilo, la longitud del cerco, la calidad de la tierra física, la inducción de los cables bujías, tanto de la salida como la del retorno, con respecto entre ellos como con respecto a punto a tierra. Soluciones en campo. Cuando un energizador ya sea Xpower i8 o HR8000 Plus se dispara la sirena, debes hacer lo siguiente: Retira los cables bujías del energizador, la salida y el retorno, y realiza un puente con un pedazo de cable entre salida y retorno, si el problema se soluciona, el problema esta en el cerco eléctrico. Con el problema en el cerco eléctrico, revisa todas las uniones de los puentes, retira puente por puente y con la ayuda de una lija, retira todo el saro y corrosión que puediera tener Vuelve a colocar lo puentes con el cable ya limpio, y poncha o aprieta con buena presión para que tenga un buen amarre en la conexión. Revisa aislador por aislador, que este en buenas condiciones, que no se encuentre inflado o con fracturas La sirena del energizador se dispara constantemente. Si estas instalando un HR8000 Plus verifica que los aisladores de paso, estén fijos con pija de cabeza pequeña, ya que a mayor cabeza de pija menor espacio para que se provoque un arco eléctrico. En caso de no solucionarse, cambio el aislador de paso por unos de paso para tubular cuadrado.

30 ¿Quién supervisa los cercos eléctricos?
El SEC. Superintendencia de Electricidad y Combustibles.

31 Leyes y reglamentos Para la instalación de cercos eléctricos se deben seguir las normas establecidas por la SEC: Normativa internacional. Se trata de la norma IEC anexos BB y CC, que reglamenta su instalación, Complementada por la Resolución Exenta Nº 53 de del Ministerio de Economía. Esta ultima, vigente desde el 21 de octubre de 2004, establece una separación mínima entre las líneas de los cercos, la incorporación de advertencias de seguridad y la obligación de que la instalación de los cercos se realice a una altura no inferior a los 2 metros, medida destinada principalmente a evitar accidentes en menores de edad.

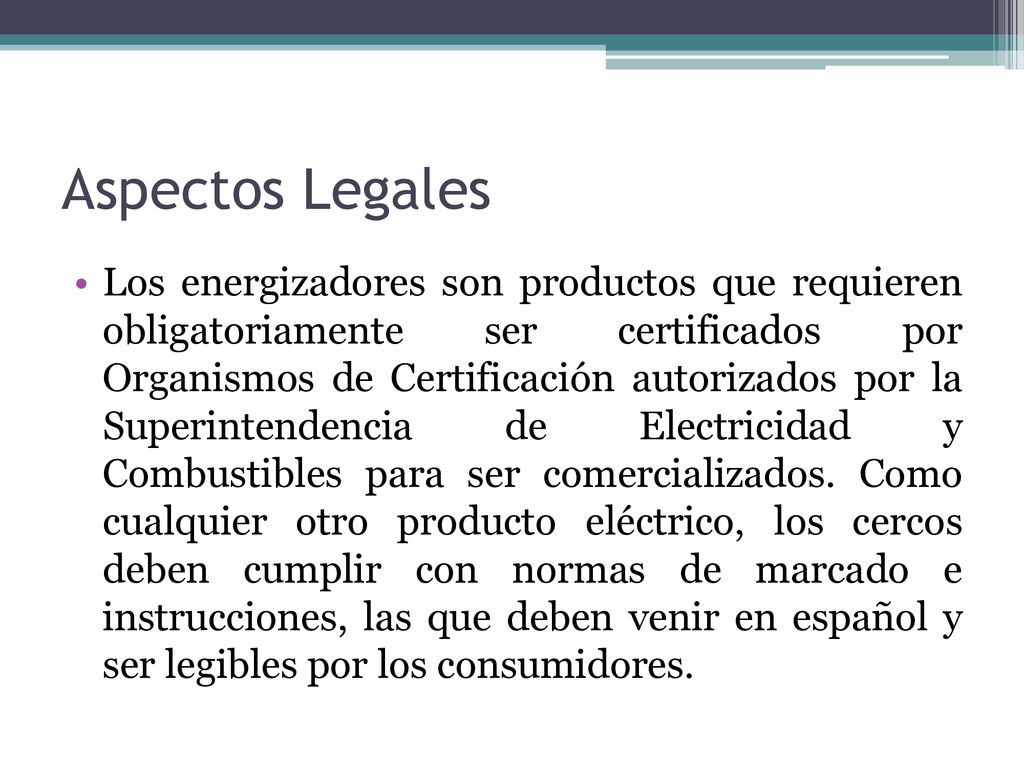

32 Aspectos Legales Los energizadores son productos que requieren obligatoriamente ser certificados por Organismos de Certificación autorizados por la Superintendencia de Electricidad y Combustibles para ser comercializados. Como cualquier otro producto eléctrico, los cercos deben cumplir con normas de marcado e instrucciones, las que deben venir en español y ser legibles por los consumidores.

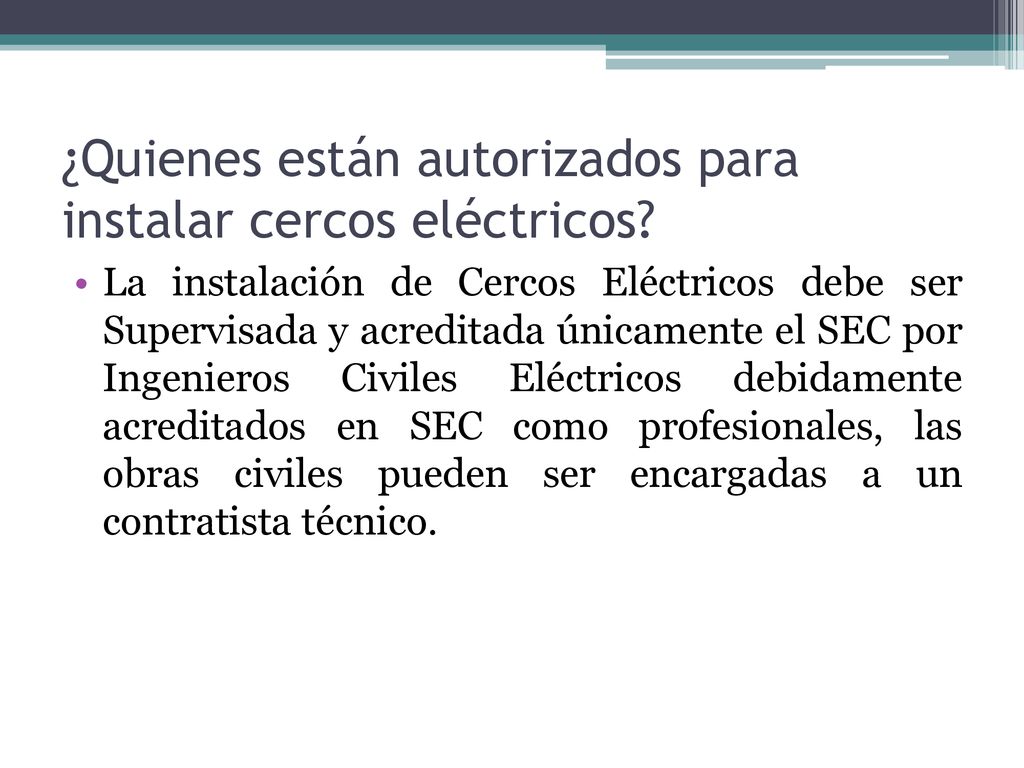

33 ¿Quienes están autorizados para instalar cercos eléctricos?
La instalación de Cercos Eléctricos debe ser Supervisada y acreditada únicamente el SEC por Ingenieros Civiles Eléctricos debidamente acreditados en SEC como profesionales, las obras civiles pueden ser encargadas a un contratista técnico.

34 Forumulario SEC

35 Información a incluir con el formulario
Esquema unilineal del circuito eléctrico del cerco, en el caso de que se contemple circuito exclusivo para este fin. Plano de planta con el emplazamiento y perímetro del cerco. Elevación del(los) muro(s) para determinar altura de montaje, no necesariamente a escala , pero debidamente acotado. Detalle de la forma del cerco, indicando si la disposición de los conductores es vertical, oblicua, en triángulo, etc. Detalles de la barrera de protección, en el caso que no se cumpla con la altura mínima de montaje del cerco. Información respecto al fabricante y certificación del energizador.
