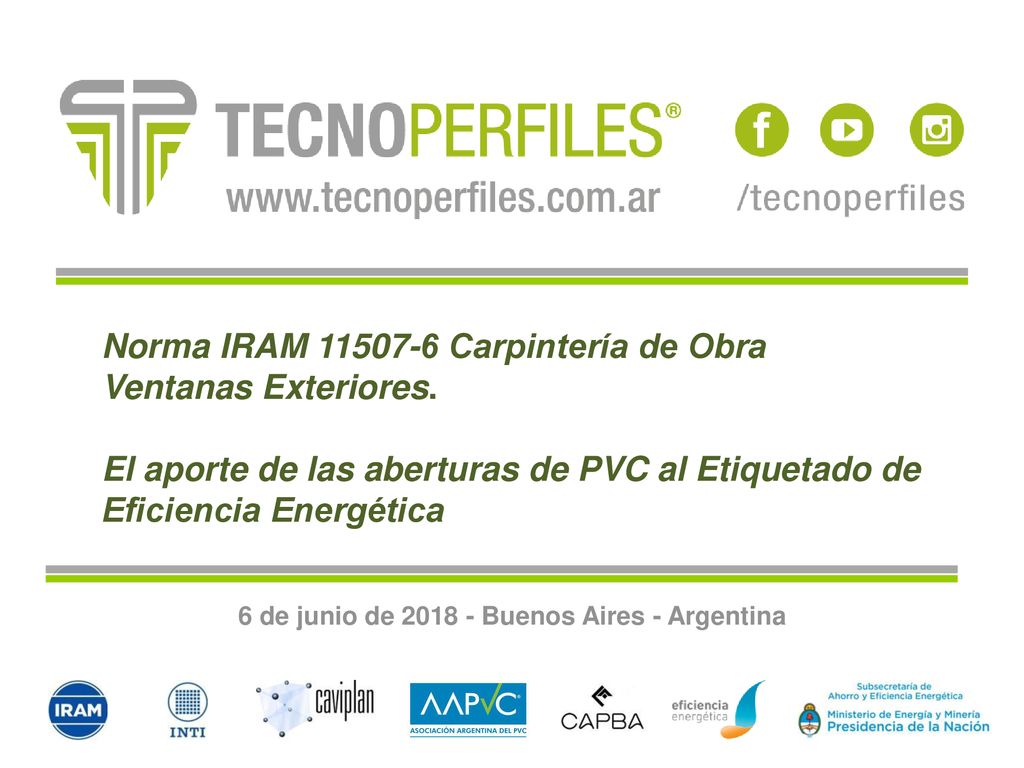

1 6 de junio de 2018 - Buenos Aires - Argentina
Norma IRAM Carpintería de Obra Ventanas Exteriores. El aporte de las aberturas de PVC al Etiquetado de Eficiencia Energética 6 de junio de Buenos Aires - Argentina

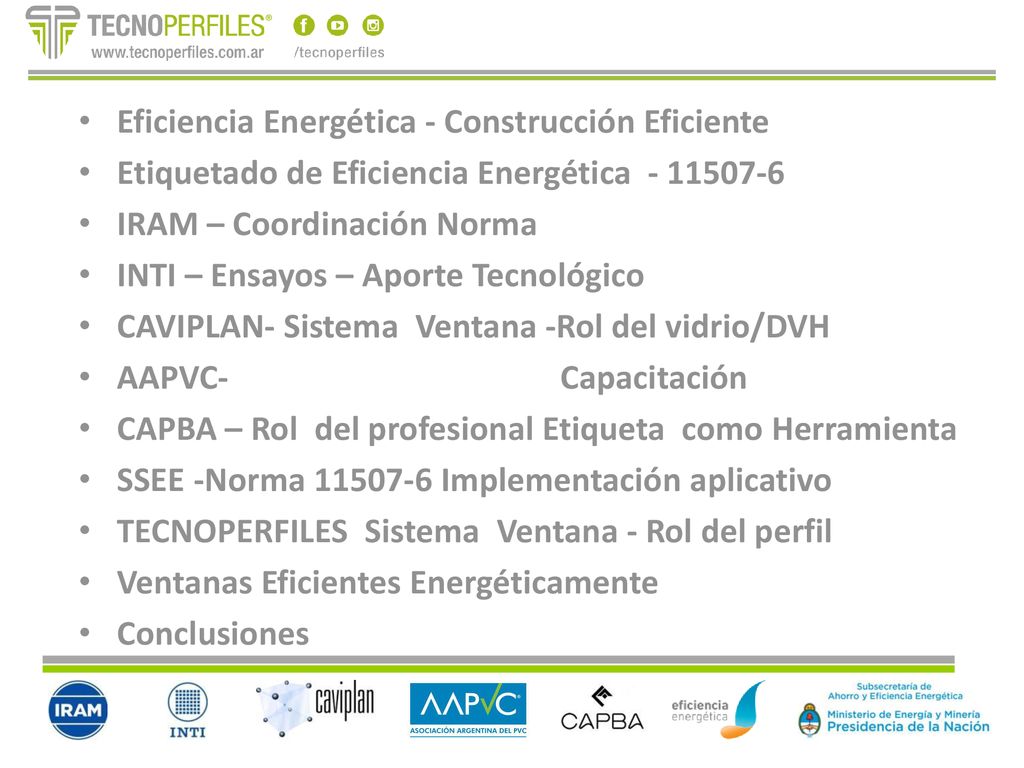

2 Eficiencia Energética - Construcción Eficiente
Etiquetado de Eficiencia Energética IRAM – Coordinación Norma INTI – Ensayos – Aporte Tecnológico CAVIPLAN- Sistema Ventana -Rol del vidrio/DVH AAPVC Capacitación CAPBA – Rol del profesional Etiqueta como Herramienta SSEE -Norma Implementación aplicativo TECNOPERFILES Sistema Ventana - Rol del perfil Ventanas Eficientes Energéticamente Conclusiones

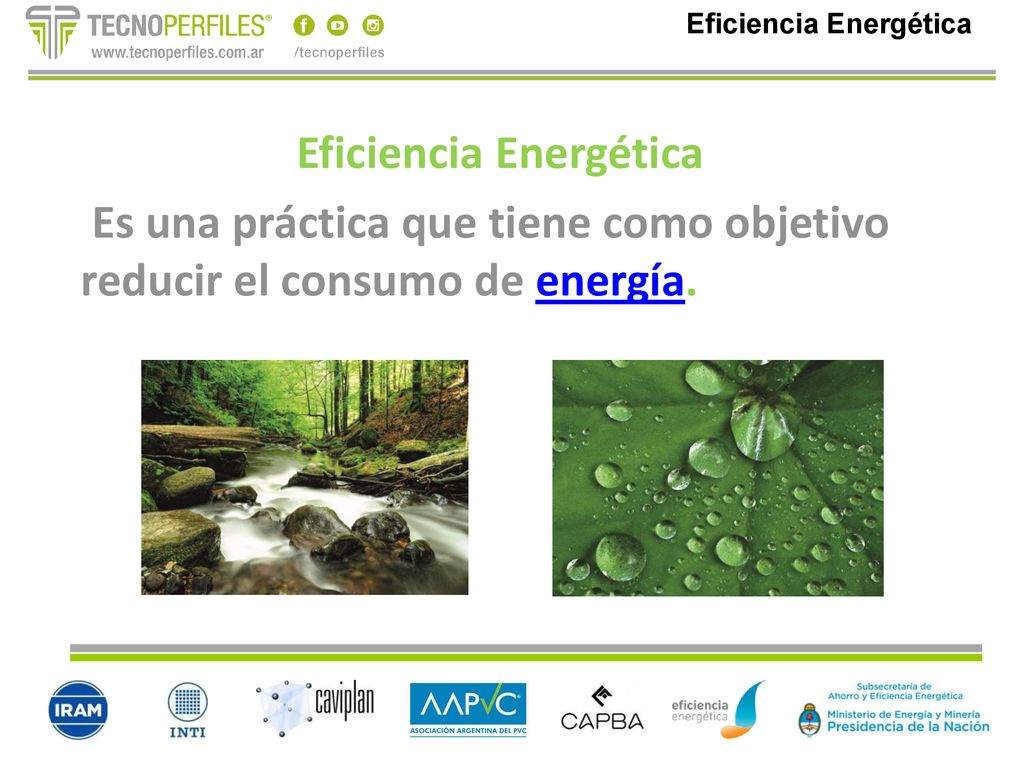

3 Eficiencia Energética
Es una práctica que tiene como objetivo reducir el consumo de energía.

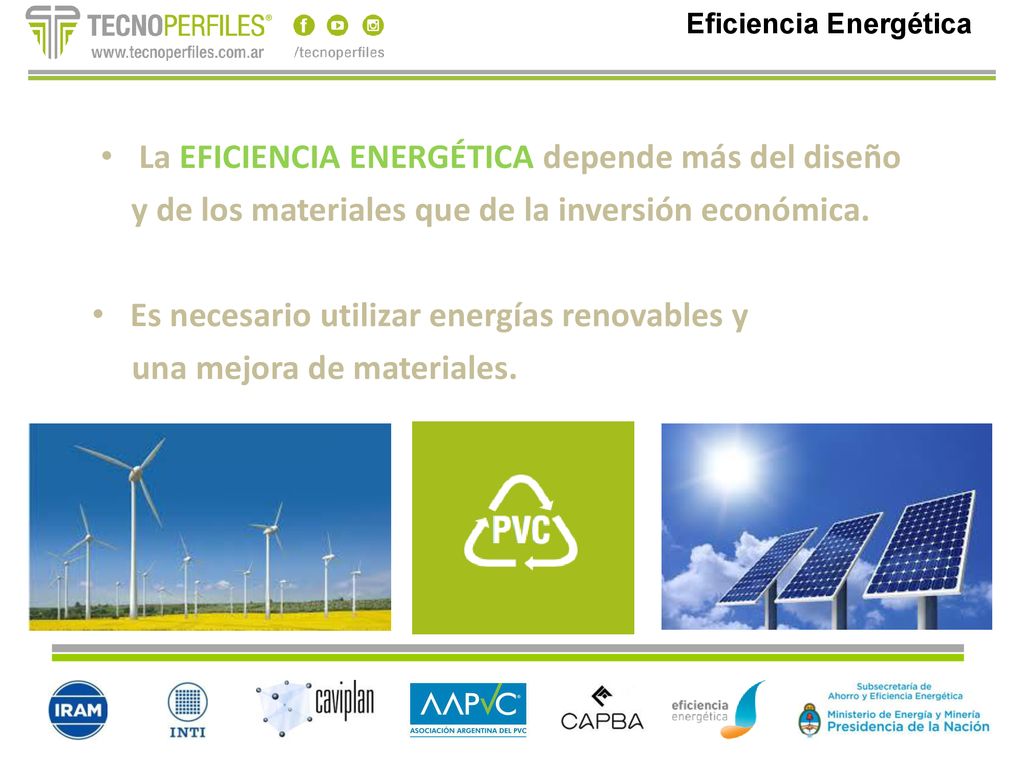

4 La EFICIENCIA ENERGÉTICA depende más del diseño
y de los materiales que de la inversión económica. Es necesario utilizar energías renovables y una mejora de materiales.

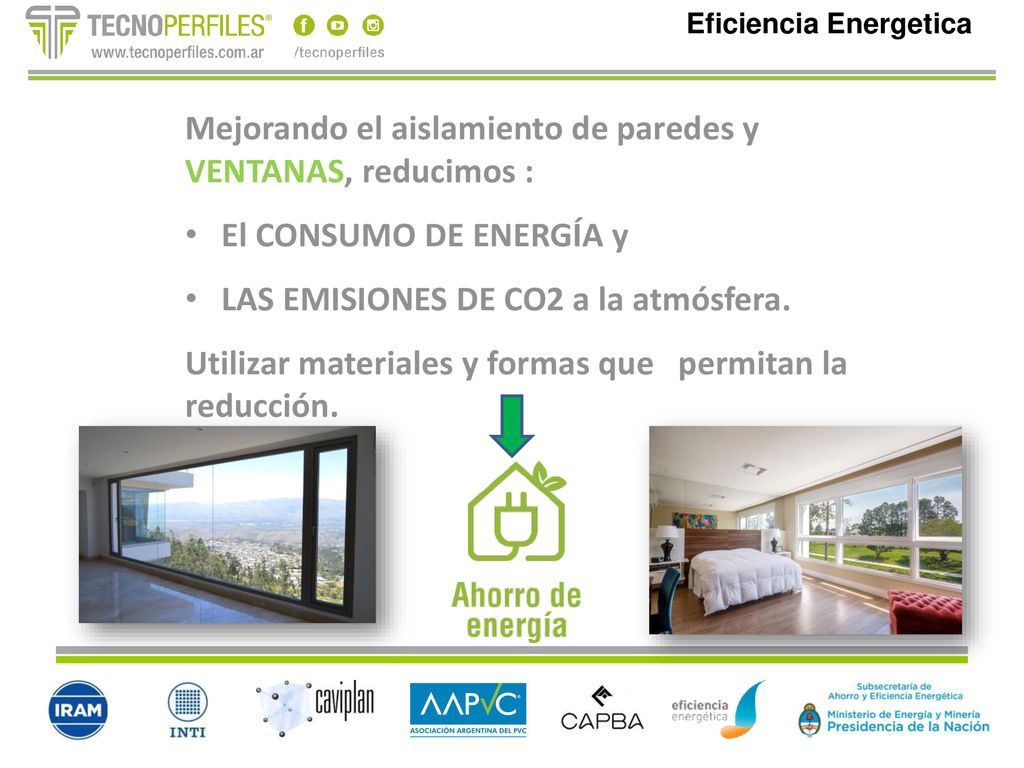

5 Mejorando el aislamiento de paredes y VENTANAS, reducimos :
Eficiencia Energetica Mejorando el aislamiento de paredes y VENTANAS, reducimos : El CONSUMO DE ENERGÍA y LAS EMISIONES DE CO2 a la atmósfera. Utilizar materiales y formas que permitan la reducción.

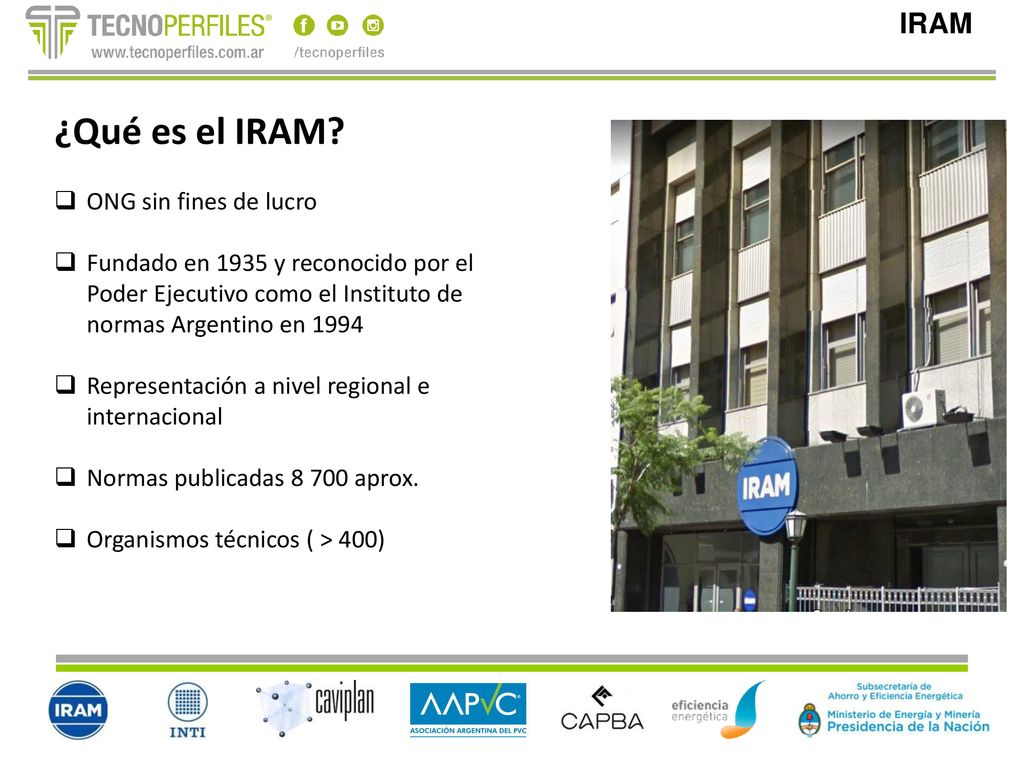

6 ¿Qué es el IRAM? IRAM ONG sin fines de lucro
Fundado en 1935 y reconocido por el Poder Ejecutivo como el Instituto de normas Argentino en 1994 Representación a nivel regional e internacional Normas publicadas aprox. Organismos técnicos ( > 400)

7 Y FACHADAS INTEGRALES LIVIANAS
IRAM SUBCOMITÉ DE CARPINTERÍA DE OBRA Y FACHADAS INTEGRALES LIVIANAS Solicitud de estudio Ex Secretaría de energía (2012) Desarrollo de investigación (INTI) Organismo de estudio (20/25 miembros activos) Sectores participantes (Cámaras, Fabricantes, Centros de investigación, Ministerio de energía y Minería)

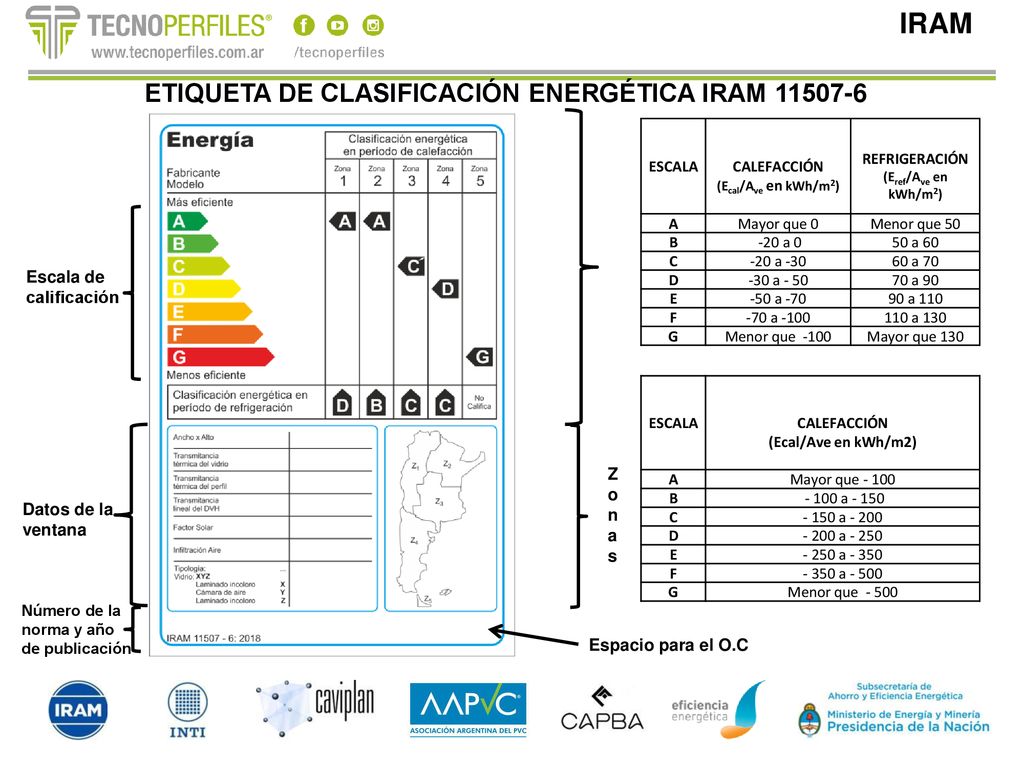

8 ETIQUETA DE CLASIFICACIÓN ENERGÉTICA IRAM 11507-6
ESCALA CALEFACCIÓN (Ecal/Ave en kWh/m2) REFRIGERACIÓN (Eref/Ave en kWh/m2) A Mayor que 0 Menor que 50 B -20 a 0 50 a 60 C -20 a -30 60 a 70 D -30 a - 50 70 a 90 E -50 a -70 90 a 110 F -70 a -100 110 a 130 G Menor que -100 Mayor que 130 Escala de calificación ESCALA CALEFACCIÓN (Ecal/Ave en kWh/m2) A Mayor que - 100 B - 100 a - 150 C - 150 a - 200 D - 200 a - 250 E - 250 a - 350 F - 350 a - 500 G Menor que Zonas Datos de la ventana Número de la norma y año de publicación Espacio para el O.C

9 Ensayo de Infiltración de aire
(IRAM 11523:2001) Fijar la carpintería a la cámara tal cual se la instala en obra. Se comprueba que todos los movimientos de la carpintería sean normales Sellar las juntas y elevar la presión a 100Pa Medir el caudal Qs necesario para conseguir la presión especificada Retiro del sellado y observa la caída de presión Elevar nuevamente la presión a 100Pa Medir el caudal Qt utilizado para alcanzar la presión de 100Pa La diferencia de caudales (Qt – Qs) será el caudal de infiltración por las juntas La infiltración de aire a través del cerramiento por metro de junta es: [m2/s.m]

10 Factor solar (ISO 9050) Factor solar del sistema ventana
Para el Vidrio simple es: Para el DVH es: ABSORBANCIA SOLAR: Determinación de transmitancia y reflectancia solar Espectrofotómetro de doble haz, con esfera integradora, rango de longitudes de onda es de 240 a 2600 nm (ultravioleta, visible e infrarrojo cercano). Factor solar (cuerpos opacos) ISO 15099 Factor solar del sistema ventana

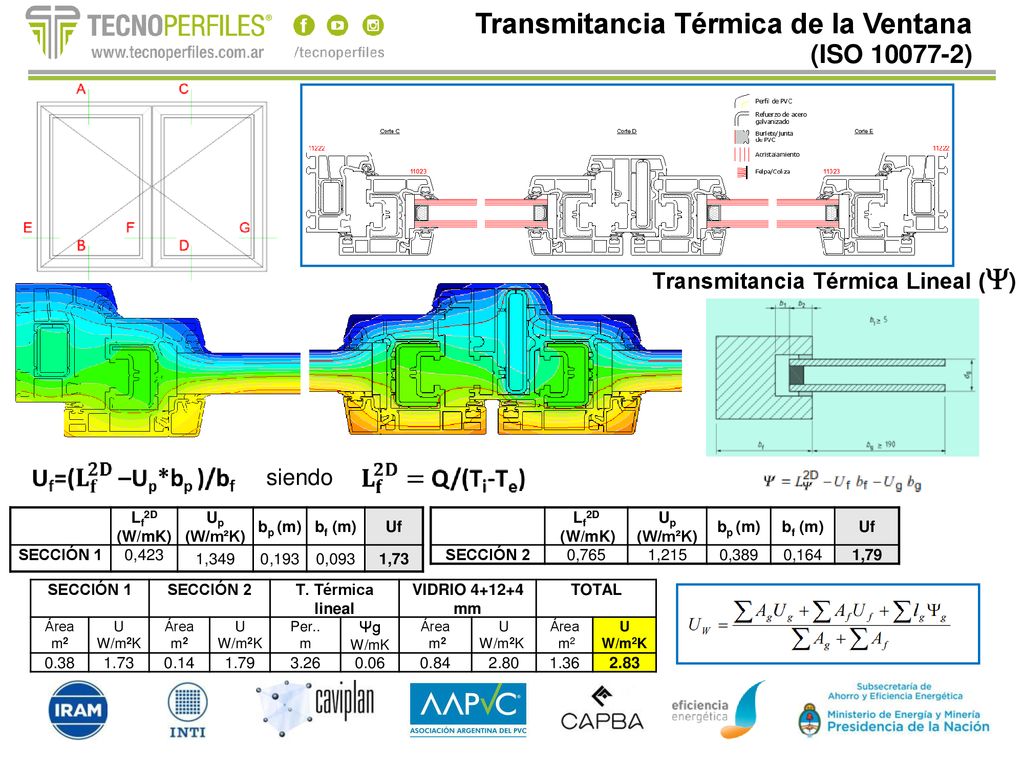

11 Transmitancia Térmica de la Ventana
(ISO ) Transmitancia Térmica Lineal (Y) siendo Lf2D (W/mK) Up (W/m²K) bp (m) bf (m) Uf SECCIÓN 1 0,423 1,349 0,193 0,093 1,73 Lf2D (W/mK) Up (W/m²K) bp (m) bf (m) Uf SECCIÓN 2 0,765 1,215 0,389 0,164 1,79 SECCIÓN 1 SECCIÓN 2 T. Térmica lineal VIDRIO mm TOTAL Área m2 U W/m2K Per.. m Ψg W/mK 0.38 1.73 0.14 1.79 3.26 0.06 0.84 2.80 1.36 2.83

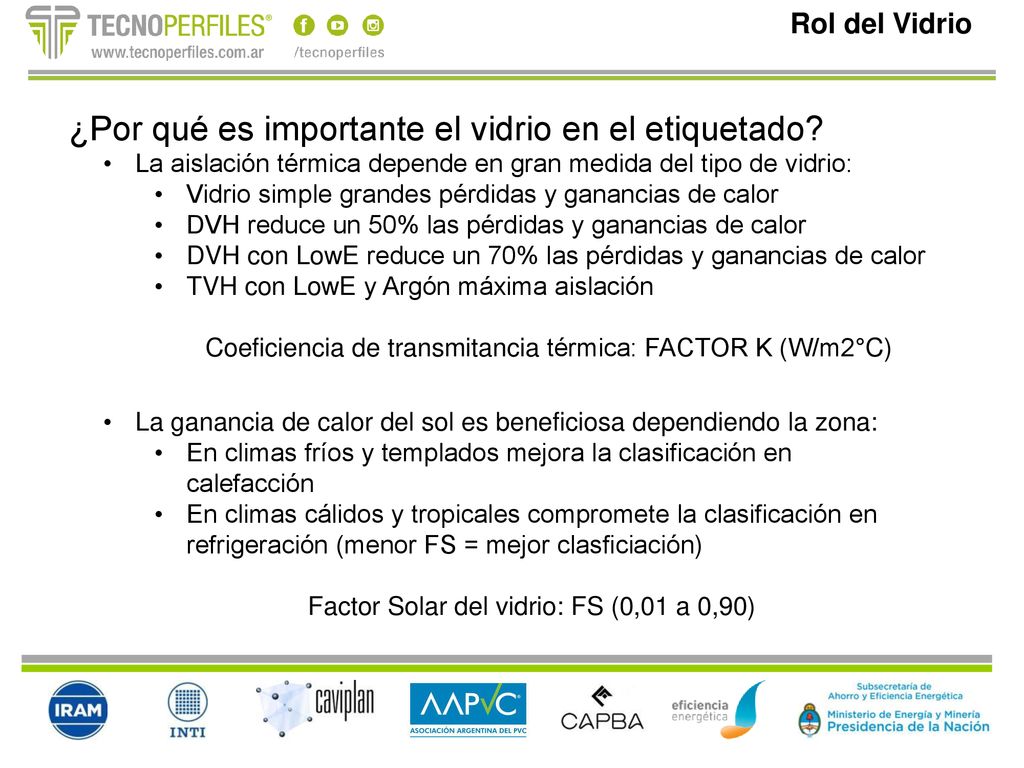

12 ¿Por qué es importante el vidrio en el etiquetado?
Rol del Vidrio ¿Por qué es importante el vidrio en el etiquetado? La aislación térmica depende en gran medida del tipo de vidrio: Vidrio simple grandes pérdidas y ganancias de calor DVH reduce un 50% las pérdidas y ganancias de calor DVH con LowE reduce un 70% las pérdidas y ganancias de calor TVH con LowE y Argón máxima aislación Coeficiencia de transmitancia térmica: FACTOR K (W/m2°C) La ganancia de calor del sol es beneficiosa dependiendo la zona: En climas fríos y templados mejora la clasificación en calefacción En climas cálidos y tropicales compromete la clasificación en refrigeración (menor FS = mejor clasficiación) Factor Solar del vidrio: FS (0,01 a 0,90)

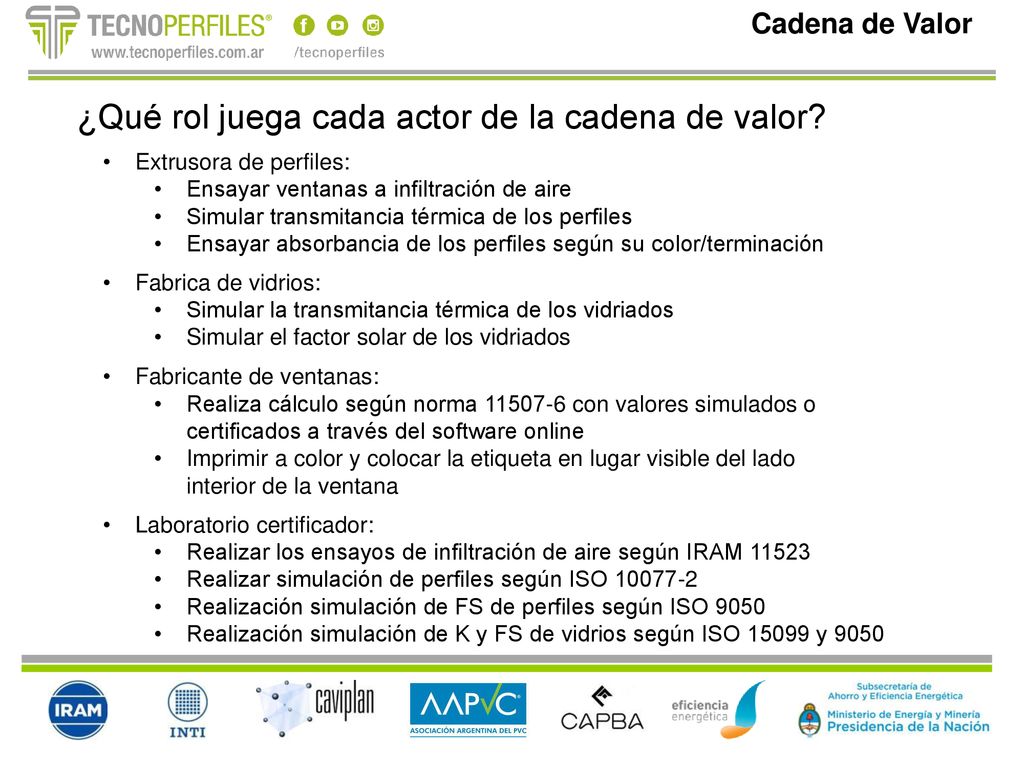

13 ¿Qué rol juega cada actor de la cadena de valor?
Extrusora de perfiles: Ensayar ventanas a infiltración de aire Simular transmitancia térmica de los perfiles Ensayar absorbancia de los perfiles según su color/terminación Fabrica de vidrios: Simular la transmitancia térmica de los vidriados Simular el factor solar de los vidriados Fabricante de ventanas: Realiza cálculo según norma con valores simulados o certificados a través del software online Imprimir a color y colocar la etiqueta en lugar visible del lado interior de la ventana Laboratorio certificador: Realizar los ensayos de infiltración de aire según IRAM 11523 Realizar simulación de perfiles según ISO Realización simulación de FS de perfiles según ISO 9050 Realización simulación de K y FS de vidrios según ISO y 9050

14 Asociación Argentina del PVC
Somos una entidad que reúne desde hace más de 20 años a las empresas pertenecientes a la cadena de valor de este material. Fabricantes de perfiles para armado de ventanas: Los acompañamos en los procesos de normalización (IRAM) y en todo lo referente a regulaciones relativas a sus actividades. Acercamos acceso a nuevas tecnologías e información a nivel global a través de nuestras vinculaciones con otras Asociaciones afines en todo el mundo. Promovemos la capacitación y certificación de la mano de obra de carpintería con el objetivo de lograr productos de excelentes prestaciones.

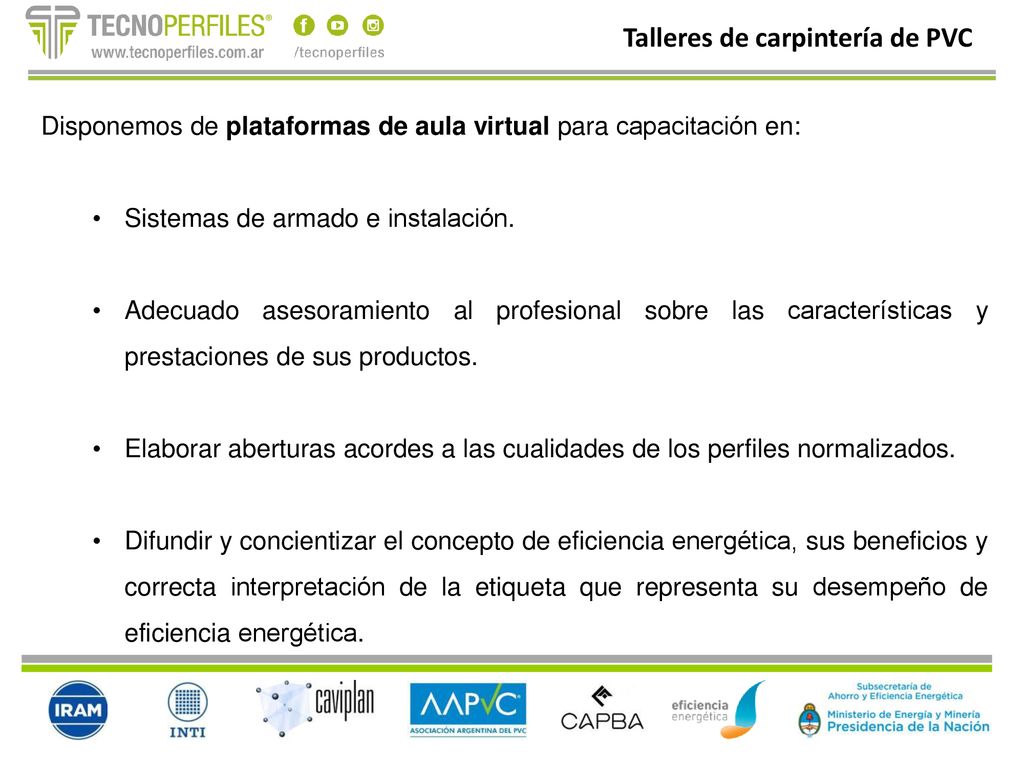

15 Talleres de carpintería de PVC
Disponemos de plataformas de aula virtual para capacitación en: Sistemas de armado e instalación. Adecuado asesoramiento al profesional sobre las características y prestaciones de sus productos. Elaborar aberturas acordes a las cualidades de los perfiles normalizados. Difundir y concientizar el concepto de eficiencia energética, sus beneficios y correcta interpretación de la etiqueta que representa su desempeño de eficiencia energética.

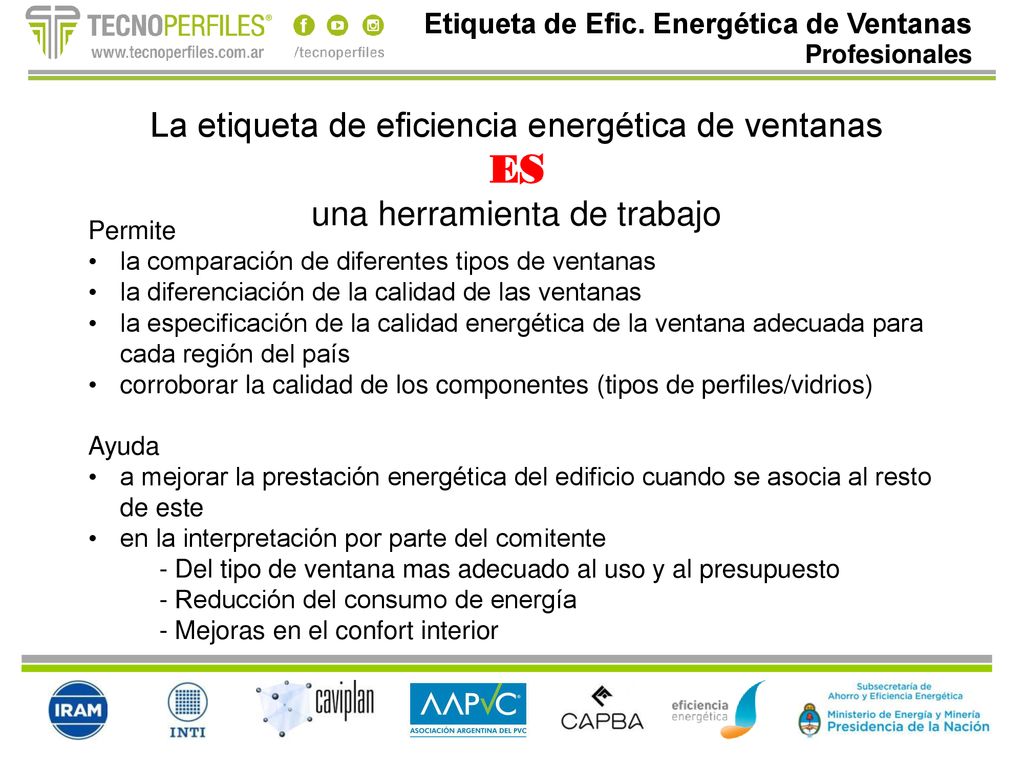

16 ES La etiqueta de eficiencia energética de ventanas
Etiqueta de Efic. Energética de Ventanas Profesionales La etiqueta de eficiencia energética de ventanas ES una herramienta de trabajo Permite la comparación de diferentes tipos de ventanas la diferenciación de la calidad de las ventanas la especificación de la calidad energética de la ventana adecuada para cada región del país corroborar la calidad de los componentes (tipos de perfiles/vidrios) Ayuda a mejorar la prestación energética del edificio cuando se asocia al resto de este en la interpretación por parte del comitente - Del tipo de ventana mas adecuado al uso y al presupuesto - Reducción del consumo de energía - Mejoras en el confort interior

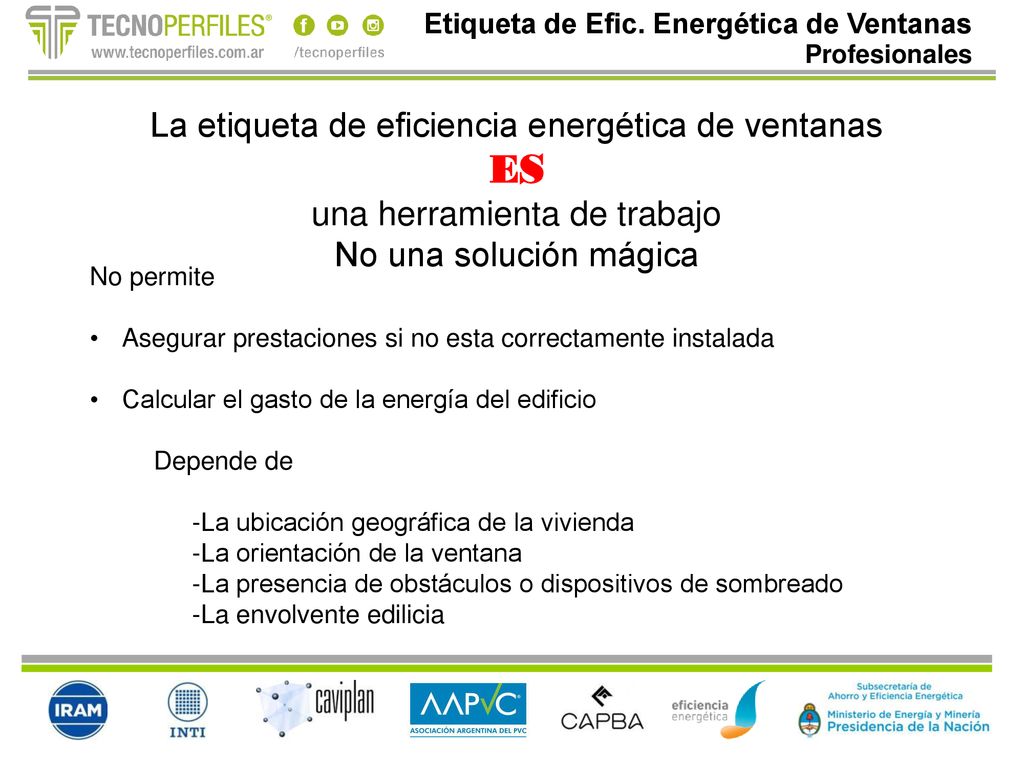

17 ES La etiqueta de eficiencia energética de ventanas
Etiqueta de Efic. Energética de Ventanas Profesionales La etiqueta de eficiencia energética de ventanas ES una herramienta de trabajo No una solución mágica No permite Asegurar prestaciones si no esta correctamente instalada Calcular el gasto de la energía del edificio Depende de -La ubicación geográfica de la vivienda -La orientación de la ventana -La presencia de obstáculos o dispositivos de sombreado -La envolvente edilicia

18 Carpintería de obra – Ventanas exteriores
Etiquetado de eficiencia energética

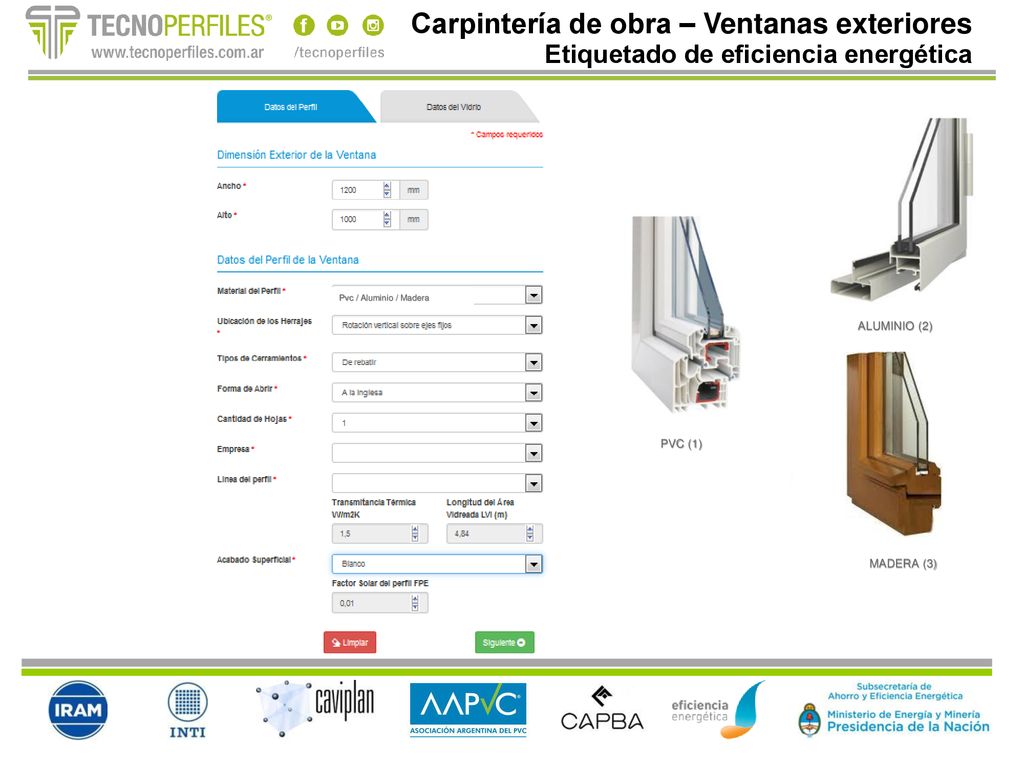

19 Carpintería de obra – Ventanas exteriores
Etiquetado de eficiencia energética Pvc / Aluminio / Madera PVC (1) ALUMINIO (2) MADERA (3)

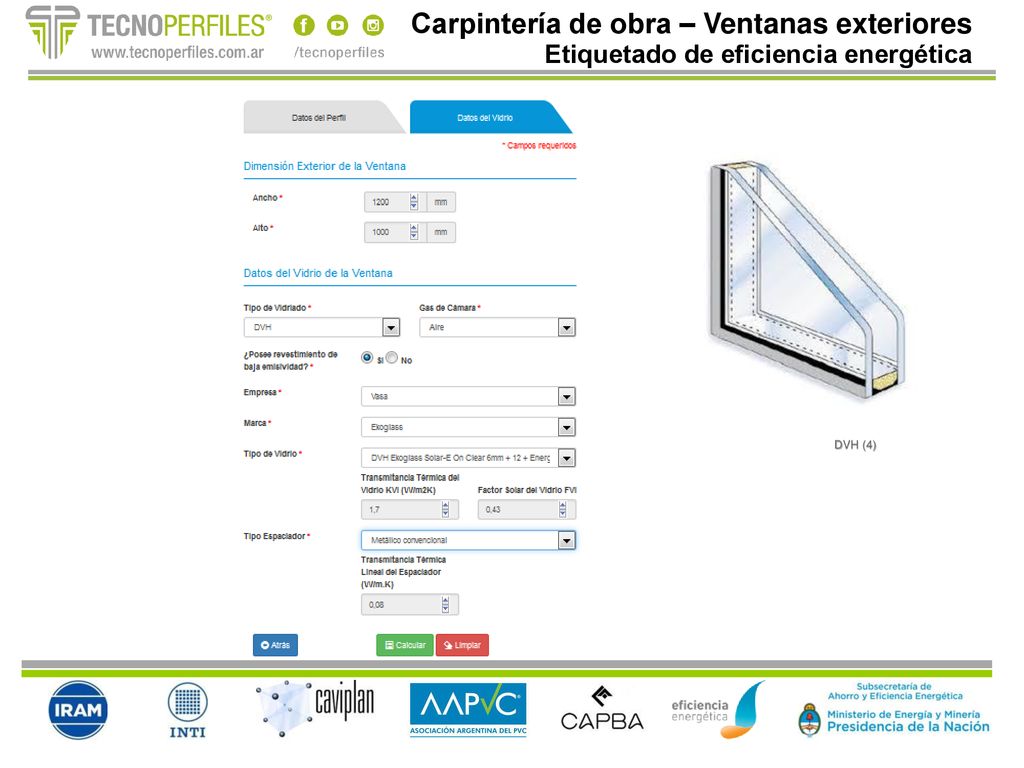

20 Carpintería de obra – Ventanas exteriores
Etiquetado de eficiencia energética DVH (4)

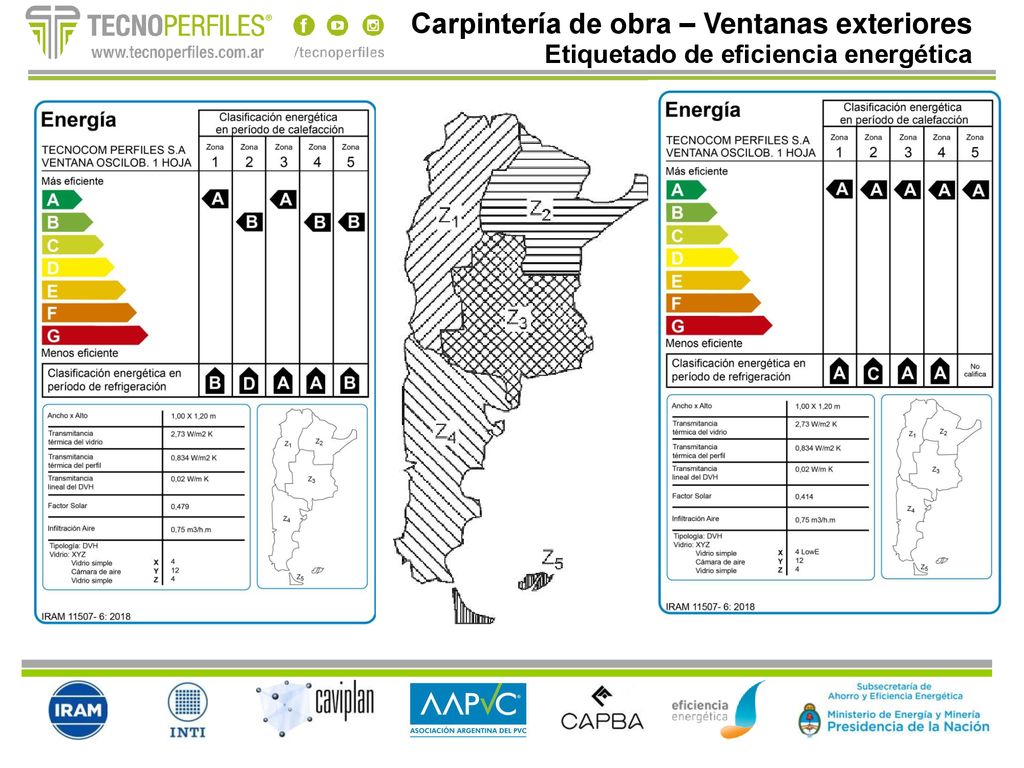

21 Carpintería de obra – Ventanas exteriores
Etiquetado de eficiencia energética Zonas 1 a 4 Zonas 5

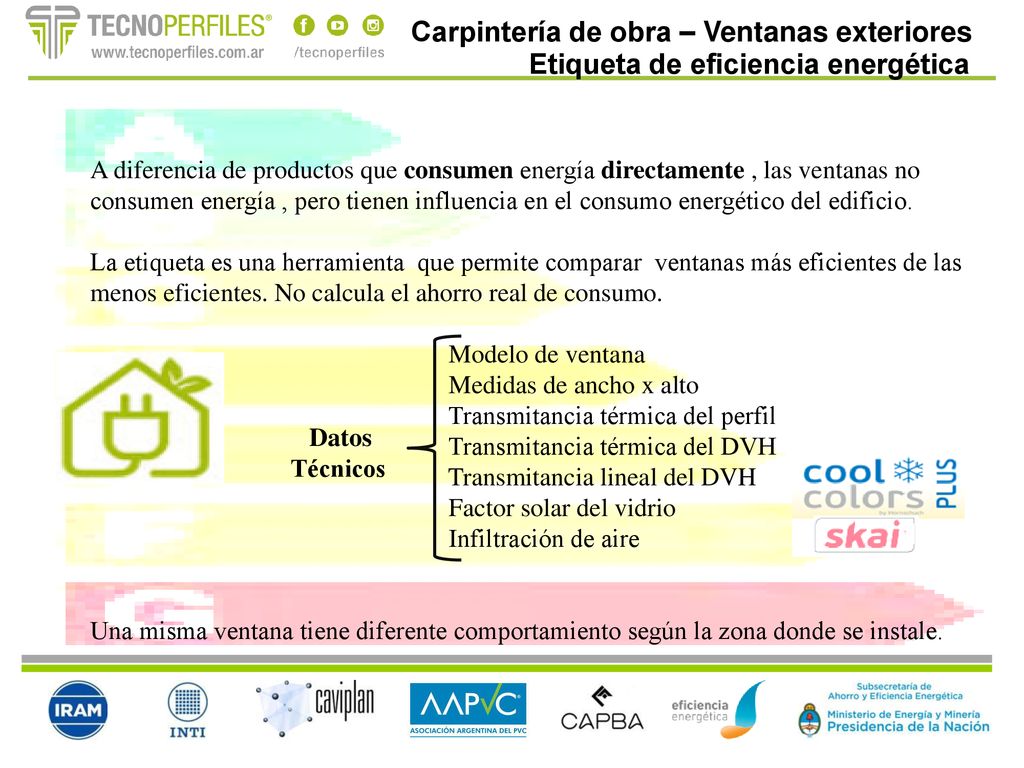

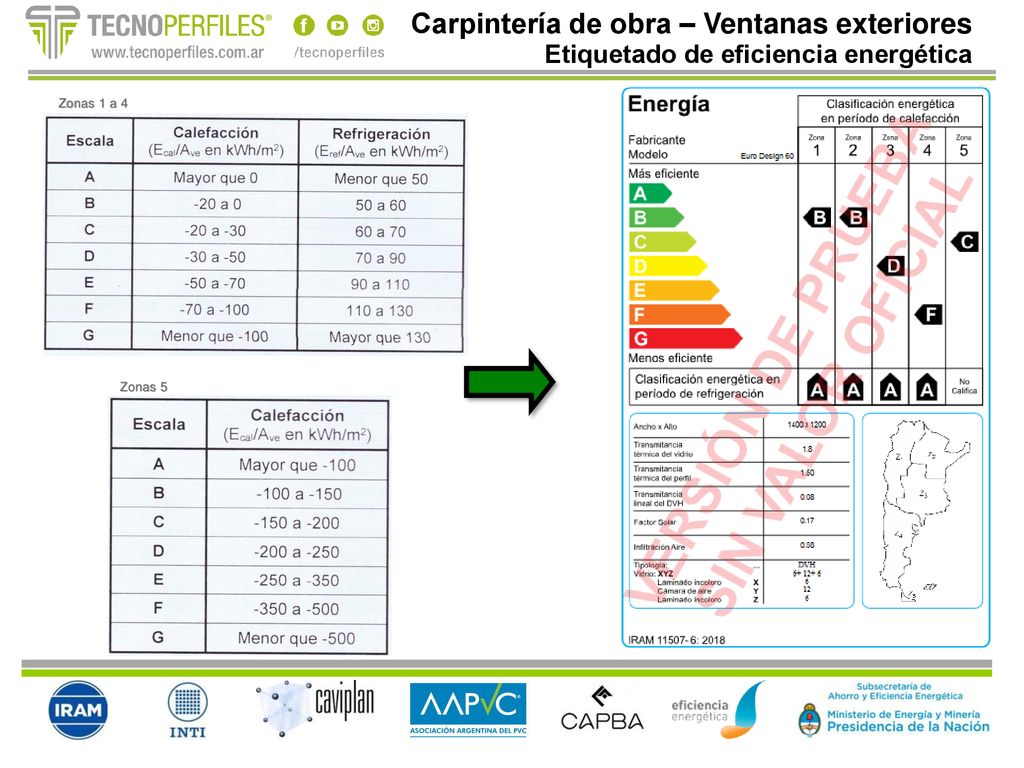

22 Carpintería de obra – Ventanas exteriores
Etiqueta de eficiencia energética A diferencia de productos que consumen energía directamente , las ventanas no consumen energía , pero tienen influencia en el consumo energético del edificio. La etiqueta es una herramienta que permite comparar ventanas más eficientes de las menos eficientes. No calcula el ahorro real de consumo. Modelo de ventana Medidas de ancho x alto Transmitancia térmica del perfil Transmitancia térmica del DVH Transmitancia lineal del DVH Factor solar del vidrio Infiltración de aire Una misma ventana tiene diferente comportamiento según la zona donde se instale. . Datos Técnicos .

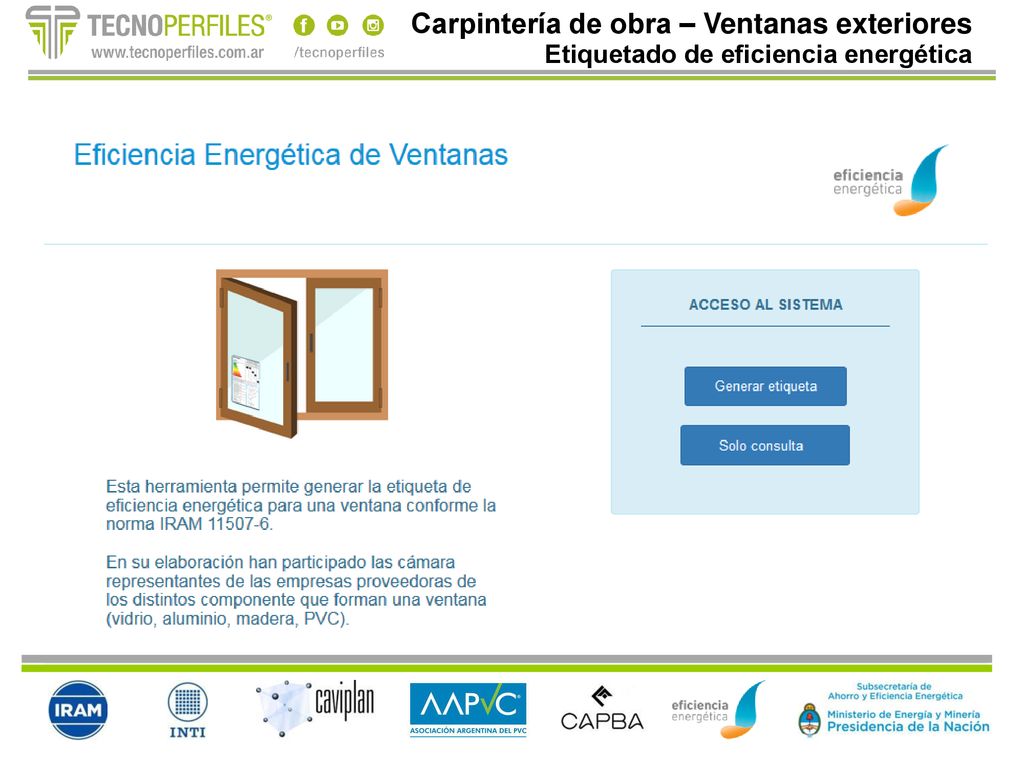

23 Carpintería de obra – Ventanas exteriores
Etiquetado de eficiencia energética

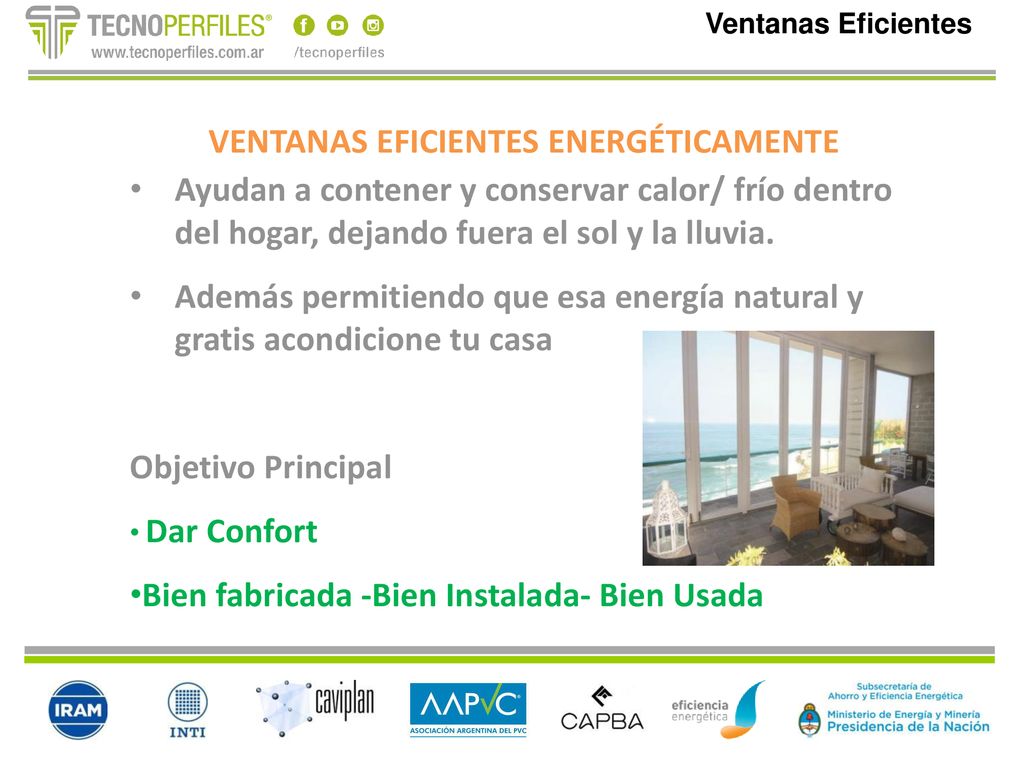

24 VENTANAS EFICIENTES ENERGÉTICAMENTE
Ayudan a contener y conservar calor/ frío dentro del hogar, dejando fuera el sol y la lluvia. Además permitiendo que esa energía natural y gratis acondicione tu casa Objetivo Principal Dar Confort Bien fabricada -Bien Instalada- Bien Usada

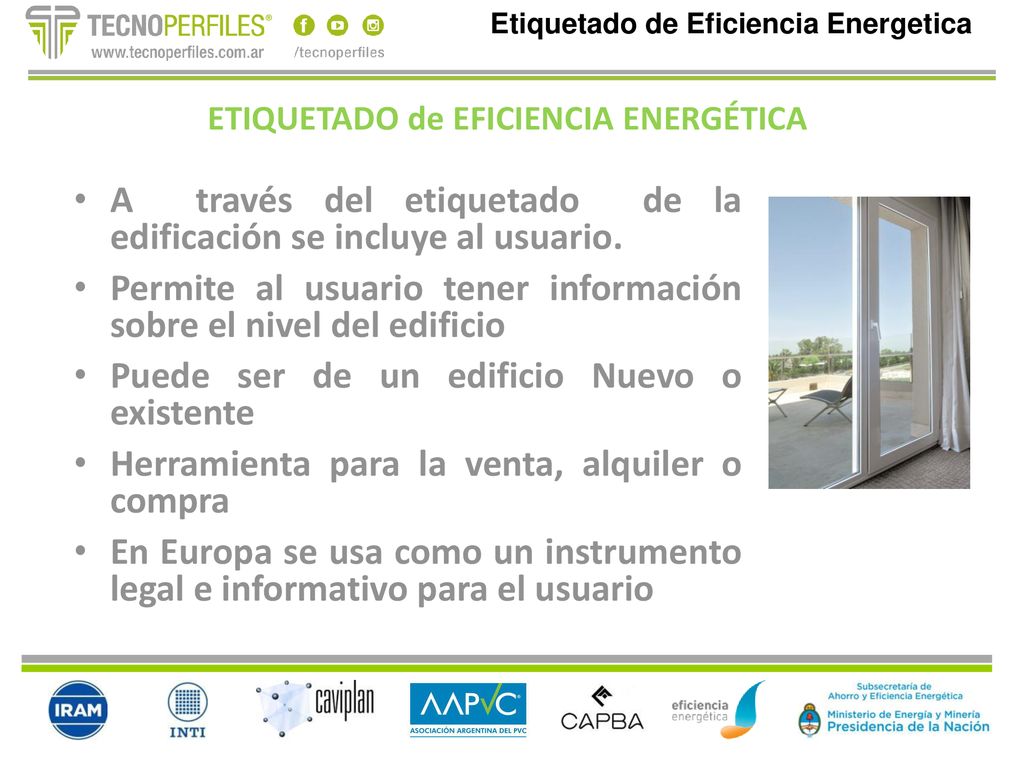

25 A través del etiquetado de la edificación se incluye al usuario.
Etiquetado de Eficiencia Energetica ETIQUETADO de EFICIENCIA ENERGÉTICA A través del etiquetado de la edificación se incluye al usuario. Permite al usuario tener información sobre el nivel del edificio Puede ser de un edificio Nuevo o existente Herramienta para la venta, alquiler o compra En Europa se usa como un instrumento legal e informativo para el usuario

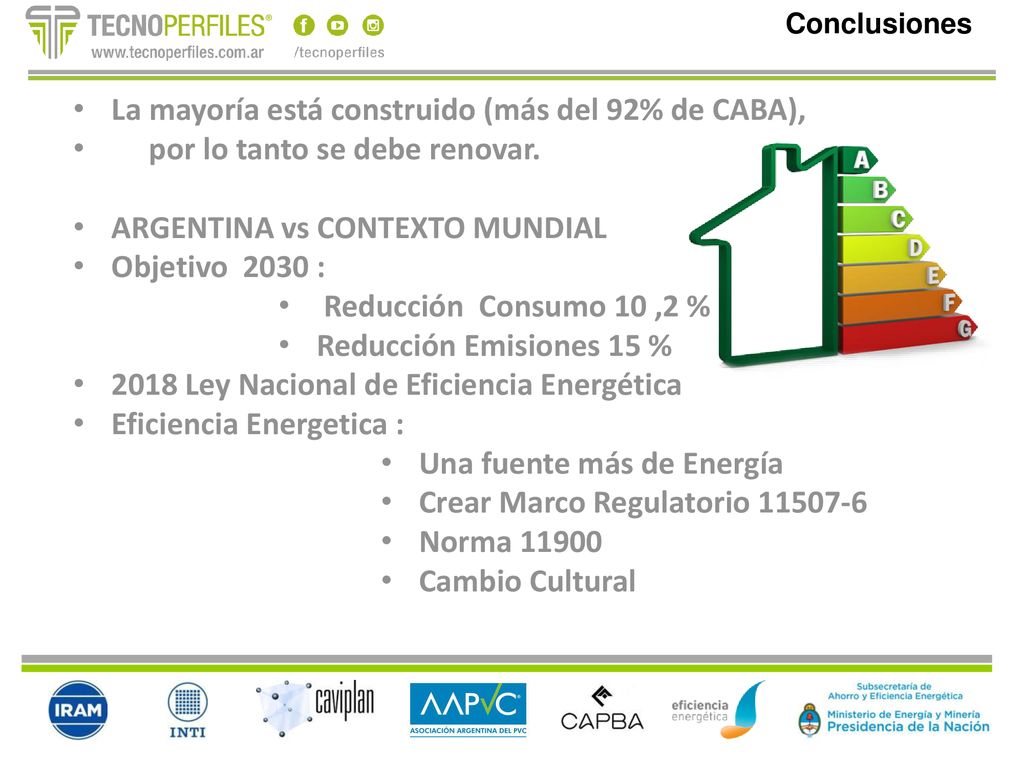

26 La mayoría está construido (más del 92% de CABA),
Conclusiones La mayoría está construido (más del 92% de CABA), por lo tanto se debe renovar. ARGENTINA vs CONTEXTO MUNDIAL Objetivo : Reducción Consumo 10 ,2 % Reducción Emisiones 15 % 2018 Ley Nacional de Eficiencia Energética Eficiencia Energetica : Una fuente más de Energía Crear Marco Regulatorio Norma 11900 Cambio Cultural

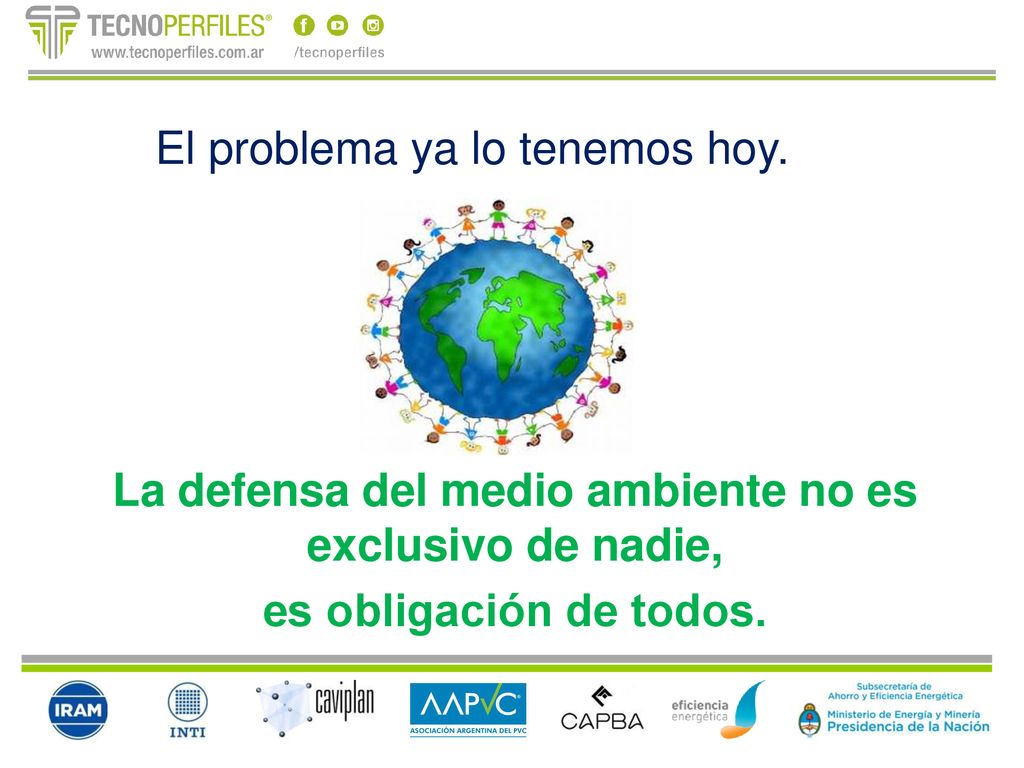

27 El problema ya lo tenemos hoy.
La defensa del medio ambiente no es exclusivo de nadie, es obligación de todos.

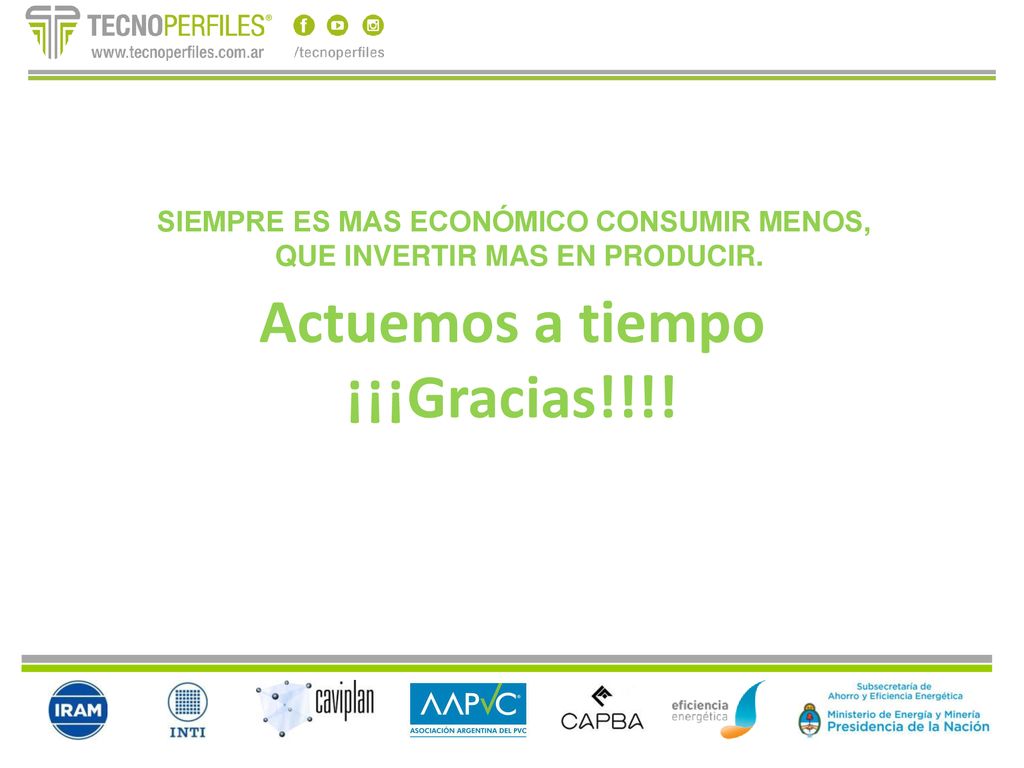

28 Actuemos a tiempo ¡¡¡Gracias!!!!
SIEMPRE ES MAS ECONÓMICO CONSUMIR MENOS, QUE INVERTIR MAS EN PRODUCIR. Actuemos a tiempo ¡¡¡Gracias!!!!
