1 ESPECIALIDAD: GEOLOGÍA. ASIGNATURA: GEOQUIMICA DEL PETROLEO. PROFESOR: ING. JAVIER ALBERTO TRUJEQUE DE LA CRUZ. TEMA: TECNICAS DE EXPLORACION SUPERFICIAL Y DEL SUBSULELO. ALUMNO: GUSTAVO HEBERTO PÉREZ GÓMEZ. MATRÍCULA: OOYA15. Cárdenas Tabasco 27/05/016.

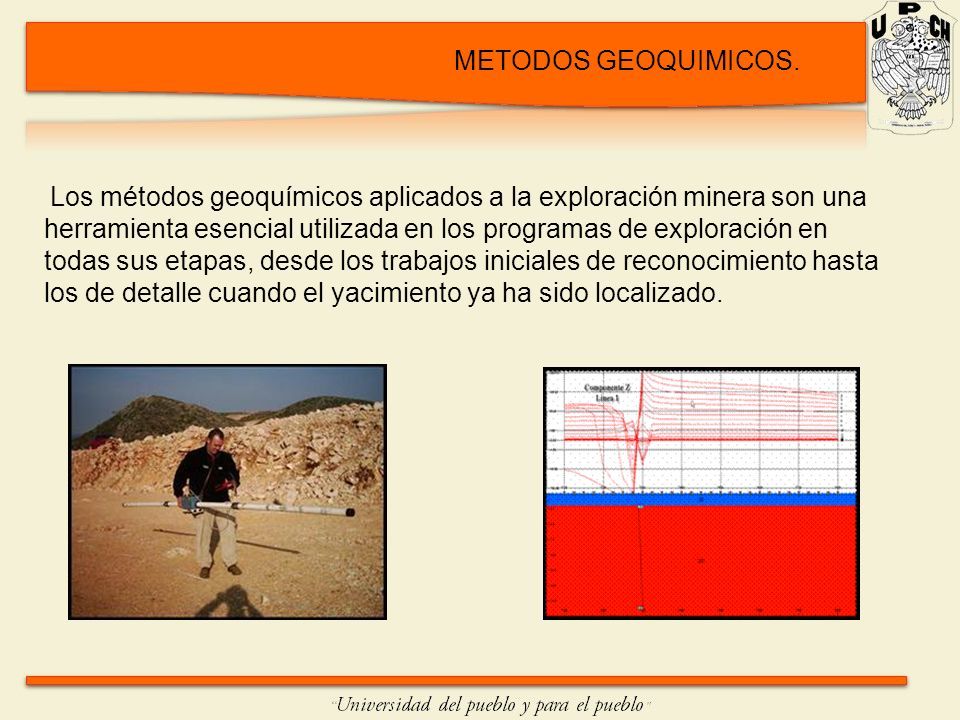

2 METODOS GEOQUIMICOS. Los métodos geoquímicos aplicados a la exploración minera son una herramienta esencial utilizada en los programas de exploración en todas sus etapas, desde los trabajos iniciales de reconocimiento hasta los de detalle cuando el yacimiento ya ha sido localizado.

3 La exploración geoquímica de superficie también investiga la presencia de hidrocarburos químicamente identificables que se encuentren en superficie o cerca de la misma o los cambios inducidos por la presencia de esos hidrocarburos en el suelo, con la finalidad de localizar las acumulaciones en el subsuelo que le dieron origen.

4 Los métodos geoquímicos también se utilizan para identificar las prolongaciones de los yacimientos ya conocidos o en explotación y como ayuda en la toma de decisiones en la selección de áreas de interés para llevar a cabo la perforación como etapa final en la localización de yacimientos de hidrocarburos.

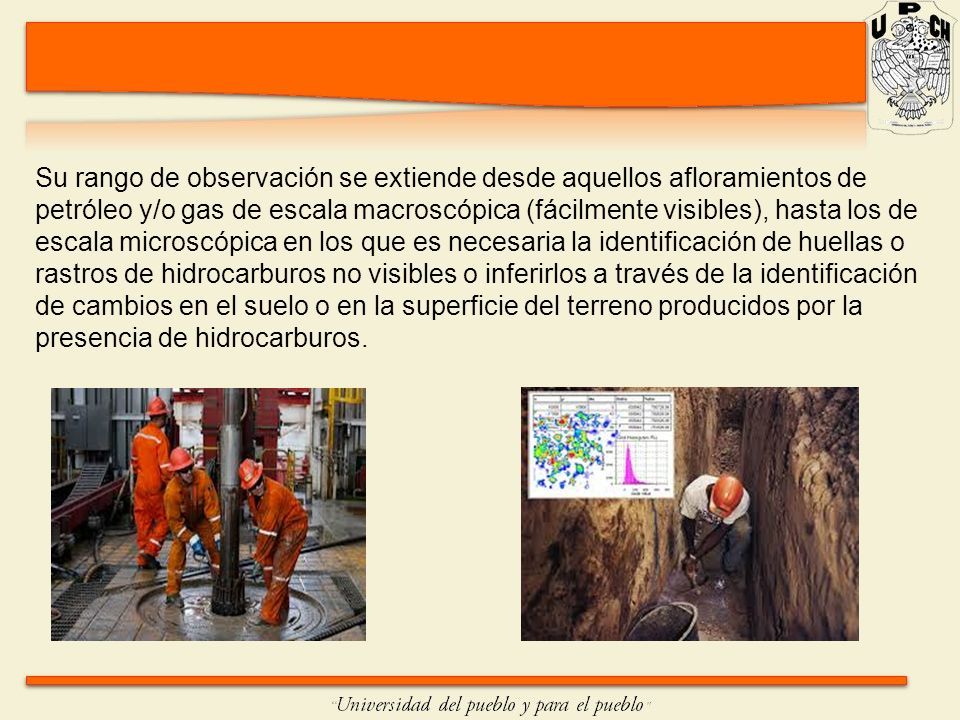

5 Su rango de observación se extiende desde aquellos afloramientos de petróleo y/o gas de escala macroscópica (fácilmente visibles), hasta los de escala microscópica en los que es necesaria la identificación de huellas o rastros de hidrocarburos no visibles o inferirlos a través de la identificación de cambios en el suelo o en la superficie del terreno producidos por la presencia de hidrocarburos.

6 OBJETIVOS DE LA EXPLORACION GEOQUIMICA. Evaluar el potencial exploratorio de un prospecto, los resultados de un programa geoquímico pueden llevarnos a evaluar mejor el riesgo, identificando aquellos prospectos asociados con fuertes anomalías geoquímicas y resaltando los prospectos en base a su posible carga de hidrocarburos.

7 Proyectos de Desarrollo: Ayudar a decidir la ubicación de pozos de avanzada o de desarrollo. Delinear los límites productivos de un yacimiento. Identificar compartimentalización es del reservorio. Monitorear el drenaje de los hidrocarburos a través del tiempo, repitiendo los estudios geoquímicos cada cierto período de tiempo Los programas geoquímicas de superficie pueden a su vez añadir valor a la información sísmica 2-D y 3-D a través de la identificación de ciertas características particulares o compartimentalizaciones del reservorio cargados con hidrocarburos.

8

9

10

11

12 METODOS.PARAMETRO A MEDIR. PROPIEDAD DEL MEDIO. APLICACIÓN. Gravimétrico Anomalías del campo gravitatorio Densidad Petróleo, arena-grava, aguas subterráneas y obras civiles Magnético Anomalías del campo magnético Permeabilidad magnética y magnetización residual Petróleo, minería y obras civiles. Sísmico Tiempo de propagación de ondas sísmicas Densidad y módulos elásticos petróleo, arena-grava, agua subterránea. ELéCTRICO * Resistividad * Polarización Inducida Resistividad Susceptibilidad a la polarización Conductividad eléctrica Capacidad eléctrica Minería, arena-grava, aguas subterráneas y obras civiles Minería. Autopotencial. Potenciales eléctricos naturales Conductividad eléctricaObras civiles

13 EXPLORACIÓN AÉREA LEVANTAMIENTO AEROGEOFISICOS.

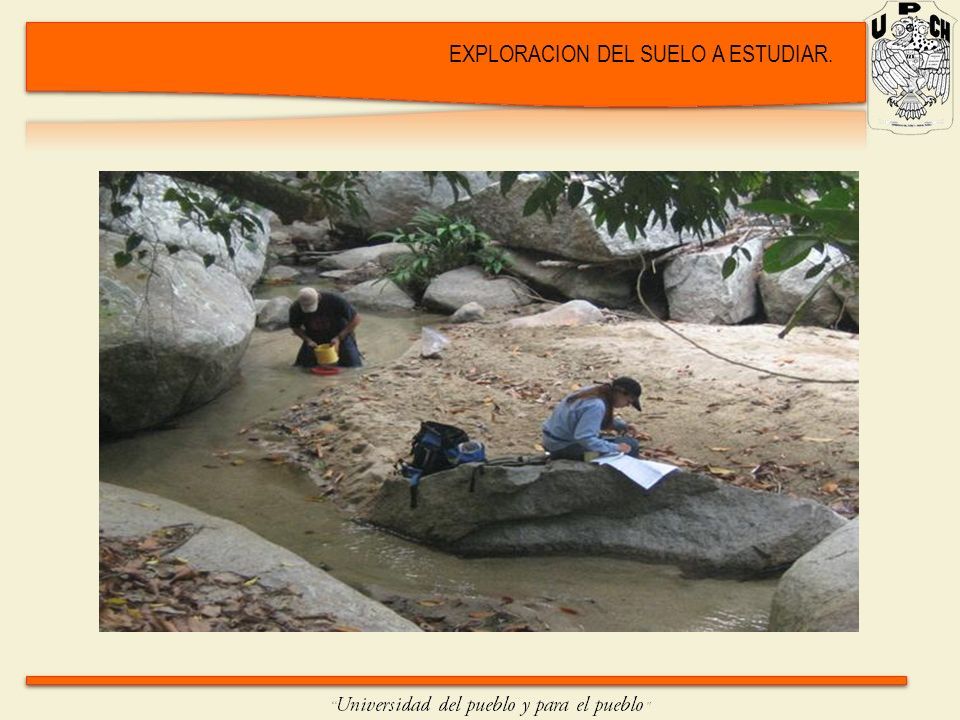

14 EXPLORACION DEL SUELO A ESTUDIAR.

15 METODOS GEOFISICOS Y GEOQUIMICOS.

16 METODOS DE EXPLORACIÓN ELECTRICO.

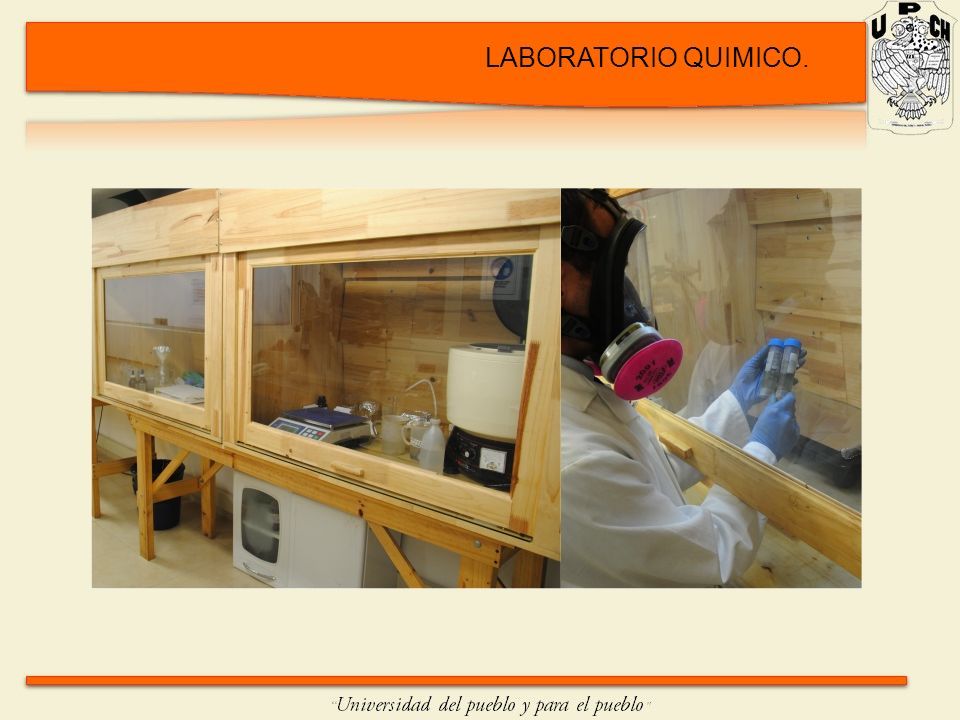

17 LABORATORIO QUIMICO.

18 CROMOTOGRAFIA Y TOMOGRAFIA.

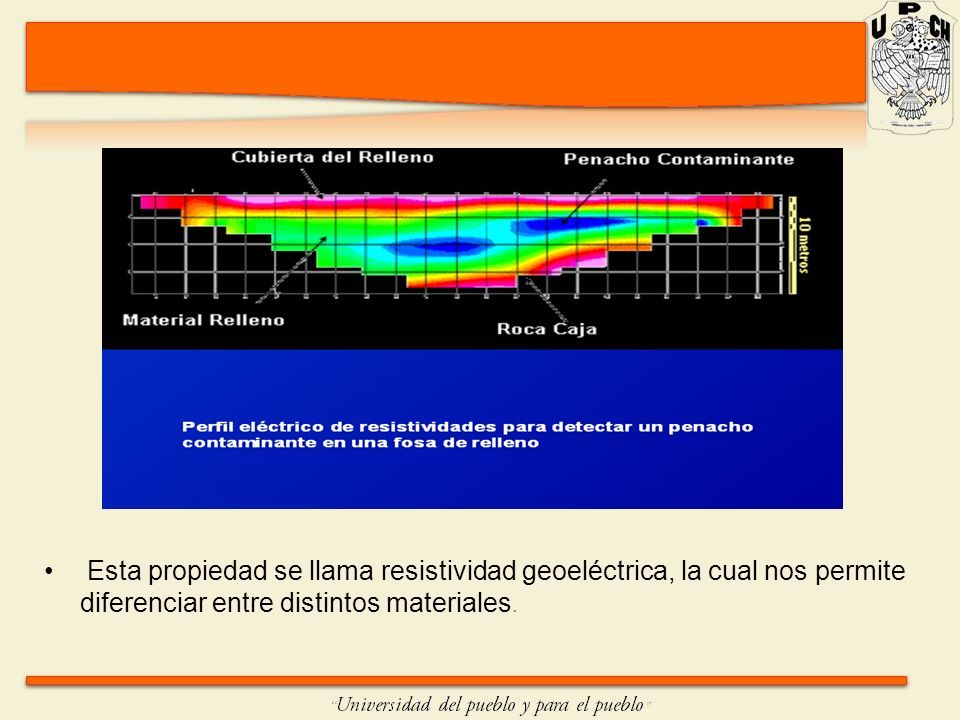

19 Esta propiedad se llama resistividad geoeléctrica, la cual nos permite diferenciar entre distintos materiales.
