1 CURSO DE GEOLOGÍA Universidad Nacional Autónoma de México.
Facultad de Ingeniería. División de Ingenierías Civil y Geomática. CURSO DE GEOLOGÍA M. I. Hugo Sergio Haaz Mora

2 TEMA 7 ADQUISICIÓN DE INFORMACIÓN GEOLÓGICA
Universidad Nacional Autónoma de México. Facultad de Ingeniería. División de Ingenierías Civil y Geomática. TEMA 7 ADQUISICIÓN DE INFORMACIÓN GEOLÓGICA

3 -Litología ( naturaleza, textura y propiedades de las rocas )
DATOS GEOLOGICOS REQUERIDOS -Litología ( naturaleza, textura y propiedades de las rocas ) -Discontinuidades ( fallas, fracturas, juntas, forma, frecuencia y relleno ) -Estratigrafía ( origen, espesor, distribución y posición de las unidades litológicas ) -Geomorfología ( evolución de formas y su relación con otros fenómenos ) -Topografía -Hidrología ( agua superficial y subterránea, composición y niveles ) -Geodinámica externa ( erosión y movimientos del terreno, solifluxión, fenómeno “creep “ y deslizamiento ) -Geodinámica interna ( vulcanismo, focos sísmicos ) -Materiales de construcción ( suelos, agregados, enrocamientos, calidad y volúmen ) -Modificaciones del medio natural ( cortes, vaciado y llenado de presas, terraplenes )

4 Los datos geológicos son necesarios tanto en la etapa de anteproyecto, en la etapa de definición del sitio de la obra, en el reconocimiento durante los estudios detallados, en la etapa de construcción y finalmente en la operación de la misma. En el anteproyecto, los datos geológicos se obtienen a partir de fotografías aéreas, de planos así como de toda la información disponible. En el reconocimiento preliminar y en los estudios de detalle, los datos geológicos se obtendrán de levantamientos geotécnicos, perforaciones, pozos, socavones, prospección geofísica y de la construcción de la misma. La omisión de alguno de estos datos, puede llevar a una interpretación de resultados equivocados, retraso en la construcción, encarecimiento de la obra y en ciertos casos, el fracaso de la misma.

5 La información que permite iniciar los trabajos de gabinete se puede dividir en dos grupos:
De proyecto y de la zona donde se realizará el proyecto. La información de proyecto son los planos generales de I y las normas de diseño. La información de los planos comprenderá lo siguiente: - Arreglo general . - Localización. - Zona de influencia. Por lo que respecta a la información de la zona se debe contar con - Planos topográficos del sitio a diferentes escalas. - Planos geológicos de la zona. - Planos del uso del suelo. - Planos de caminos y vías de comunicación.

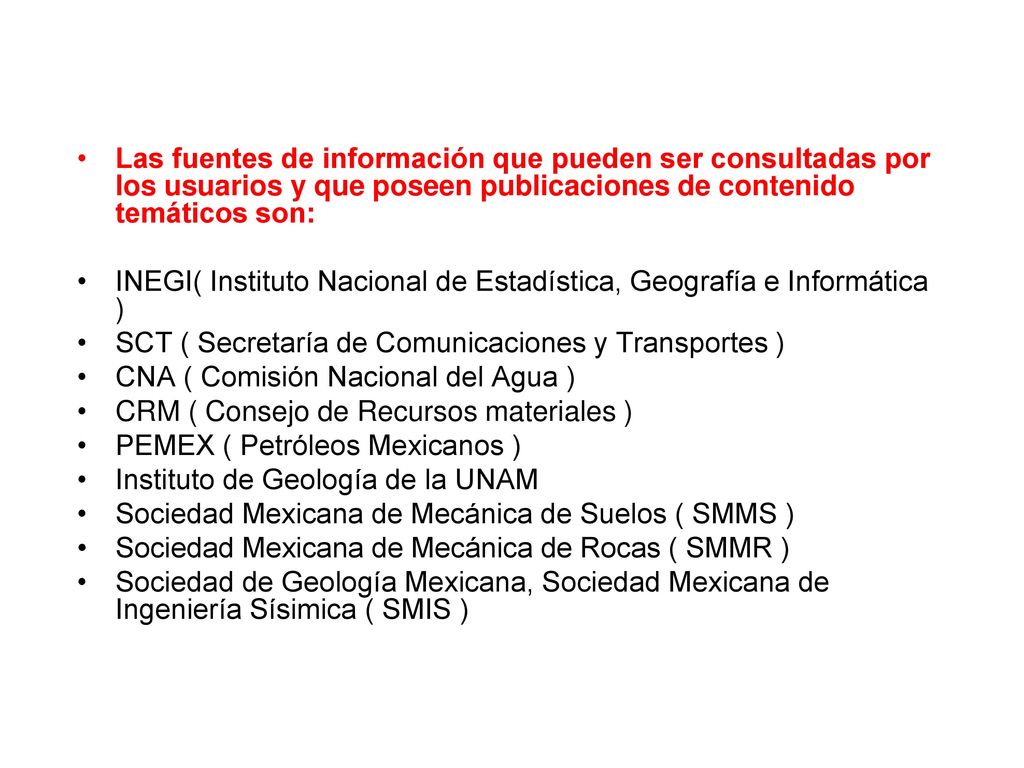

6 Las fuentes de información que pueden ser consultadas por los usuarios y que poseen publicaciones de contenido temáticos son: INEGI( Instituto Nacional de Estadística, Geografía e Informática ) SCT ( Secretaría de Comunicaciones y Transportes ) CNA ( Comisión Nacional del Agua ) CRM ( Consejo de Recursos materiales ) PEMEX ( Petróleos Mexicanos ) Instituto de Geología de la UNAM Sociedad Mexicana de Mecánica de Suelos ( SMMS ) Sociedad Mexicana de Mecánica de Rocas ( SMMR ) Sociedad de Geología Mexicana, Sociedad Mexicana de Ingeniería Sísimica ( SMIS )

7 La información recabada se requiere por dos razones fundamentales:
1o. Con la información del proyecto se tendrán los elementos para hacer un programa preliminar de exploración y muestreo, dependiendo de la construcción que contemple el proyecto, será la magnitud y la densidad de los sondeos; por ejemplo , si dentro del proyecto se contempla un edificio alto, un camino y un túnel es obvio que para cada uno de esos se requerirá una cierta densidad, orientación y localización de los sondeos. 2o. Con la información de la zona y una vez definido el programa de sondeos se puede seleccionar el tipo o tipos de equipo que se usarán dependiendo de las características de la roca que se muestrea.

8 Selección de equipo y programa de trabajo
Una vez que se ha hecho una recopilación de la información se procede a la selección del equipo que se usará en los trabajos, atendiendo a los siguientes factores: - Tipo de muestreo o exploración que se pretende realizar. - Tiempo de ejecución de los trabajos . - Posibilidad de usar el equipo en campo. - Disponibilidad del personal capacitado.

9 El programa de trabajo de exploración podrá consistir de las siguientes etapas :
- Transporte del equipo al campo. - Instalación en campo y muestreo. - Transporte de muestras y registros de campo al laboratorio. - Ensayes de laboratorio. - Pruebas de campo. - Elaboración de reportes en gabinetes. - Conclusiones de las pruebas y recomendaciones del diseño. - Transporte del equipo al almacén. En ocasiones el programa de exploraciones y ensayes puede alargarse durante meses e incluso años dependiendo de la magnitud y finalidad de los trabajos, por ejemplo en el caso de la Minería estos programas frecuentemente duran varios meses y es común que durante la explotación de las minas se continúe explorando los mantos para definir el tipo de procedimiento a seguir o adecuar los usados.

10 Es posible agruparlos en tres grandes conjuntos:
Información general. Se obtiene mediante consultas, encuestas y visitas al terreno, el costo de su obtención es generalmente reducido. Datos básicos. Son necesarios para la redacción del proyecto. Se extraen de los estudios previos del proyecto. Documentación oficial publicada . Se obtiene en los organismos encargados de su publicación y actualización

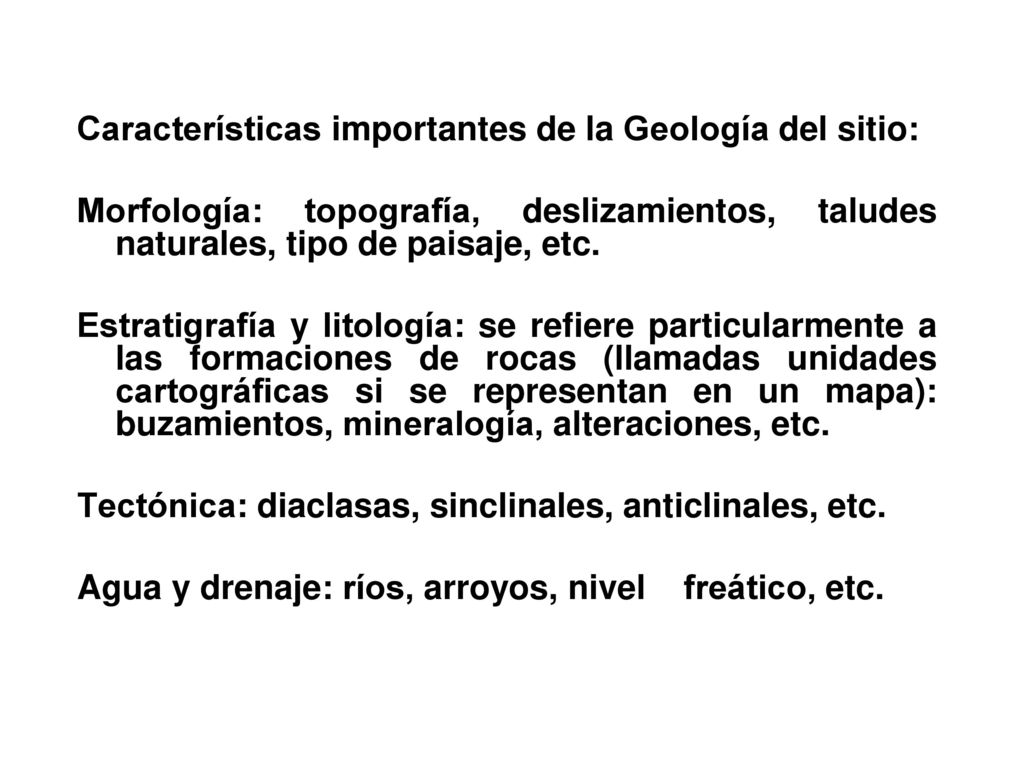

11 Características importantes de la Geología del sitio:
Morfología: topografía, deslizamientos, taludes naturales, tipo de paisaje, etc. Estratigrafía y litología: se refiere particularmente a las formaciones de rocas (llamadas unidades cartográficas si se representan en un mapa): buzamientos, mineralogía, alteraciones, etc. Tectónica: diaclasas, sinclinales, anticlinales, etc. Agua y drenaje: ríos, arroyos, nivel freático, etc.

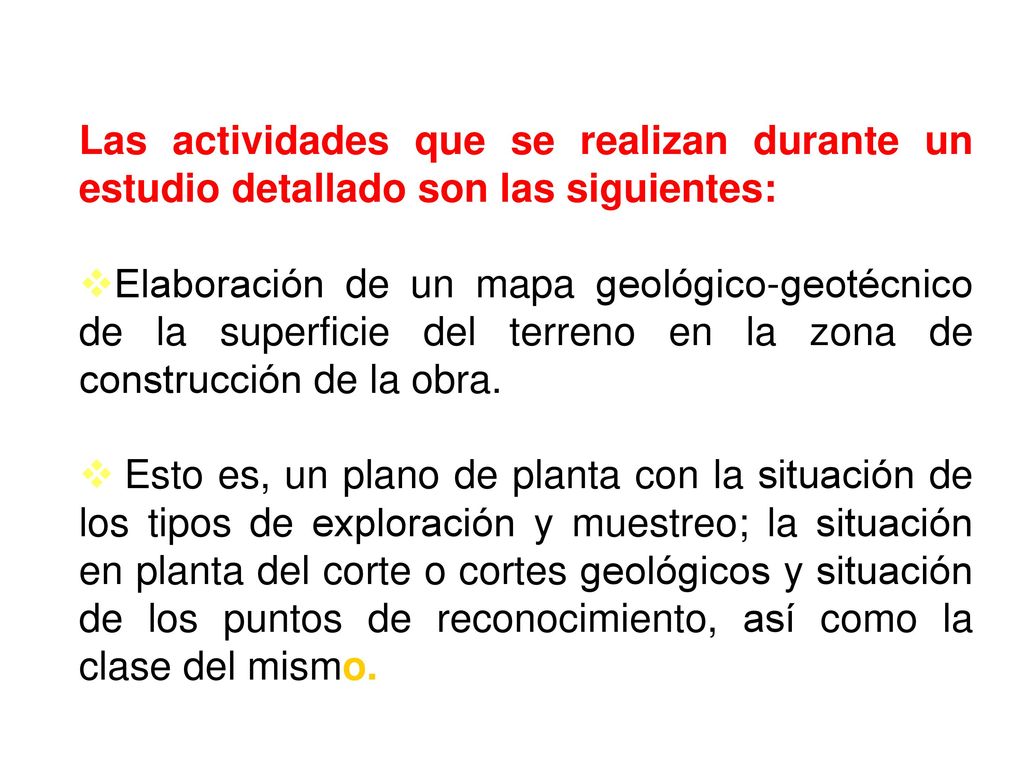

12 Las actividades que se realizan durante un estudio detallado son las siguientes:
Elaboración de un mapa geológico-geotécnico de la superficie del terreno en la zona de construcción de la obra. Esto es, un plano de planta con la situación de los tipos de exploración y muestreo; la situación en planta del corte o cortes geológicos y situación de los puntos de reconocimiento, así como la clase del mismo.

13 Mapeo geotécnico del subsuelo
Se lleva a cabo con técnicas directas e indirectas que permiten conocer las distribuciones litológicas y sus características geológicas e ingenieriles.

14 Contenido de los mapas geológicos:
Topografía y toponimia. Distribucion y descripción litológica de las unidades geológicas. Espesor de suelo, formaciones superficiales y rocas alteradas. Discontinuidades y datos estructurales. Clasificación geológica de suelos y rocas Propiedades de suelos y rocas. Condiciones hidrogeológicas. Condiciones geomorfológicas. Procesos dinámicos. Investigaciones previas existentes Riesgos geológicos.
