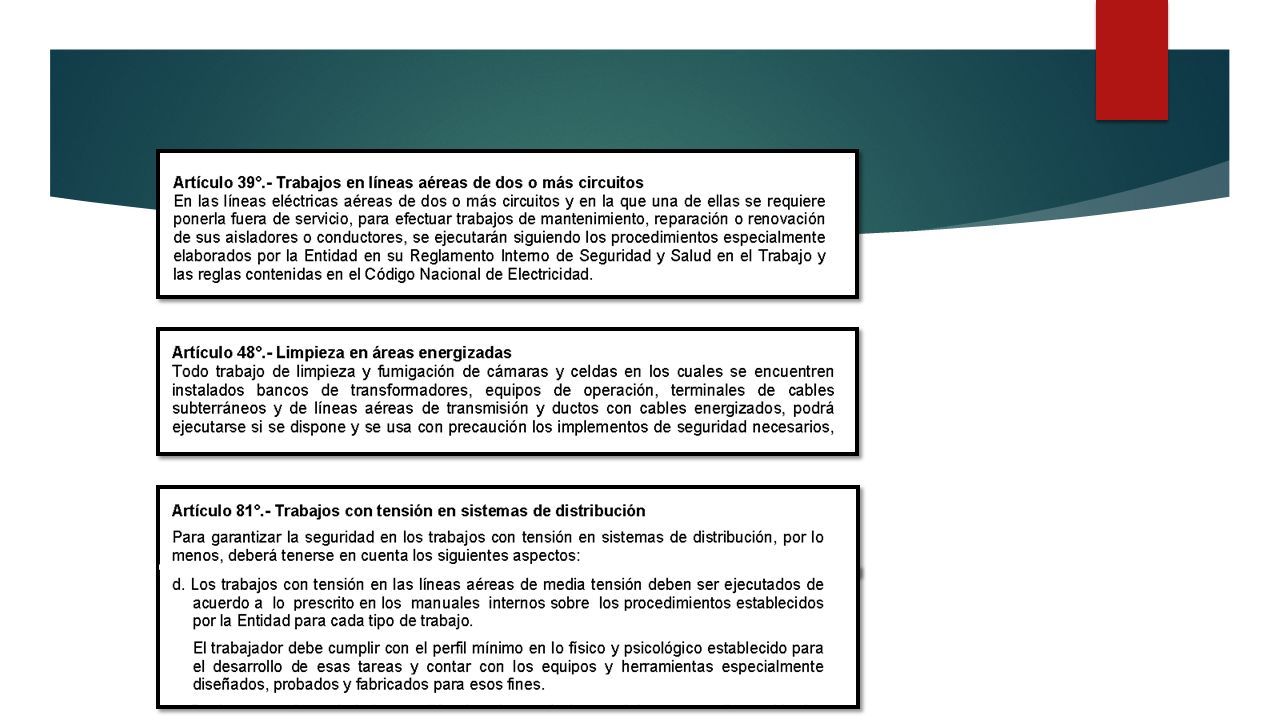

2

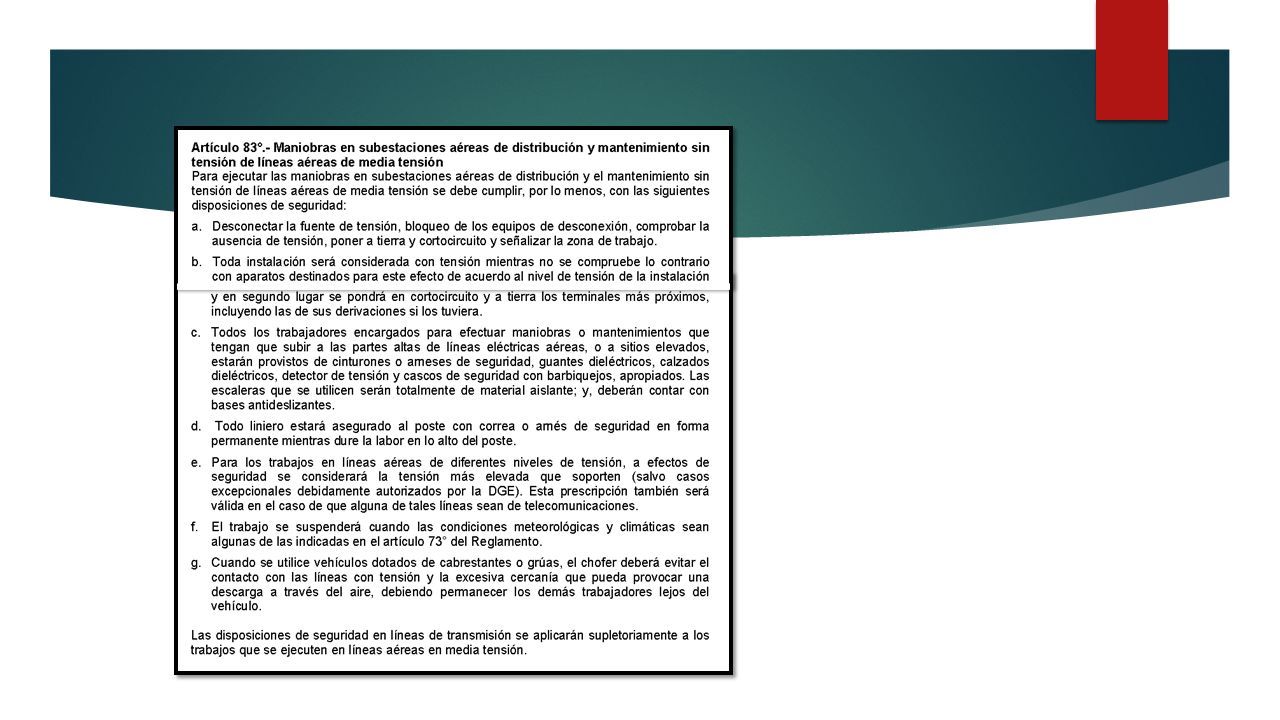

3

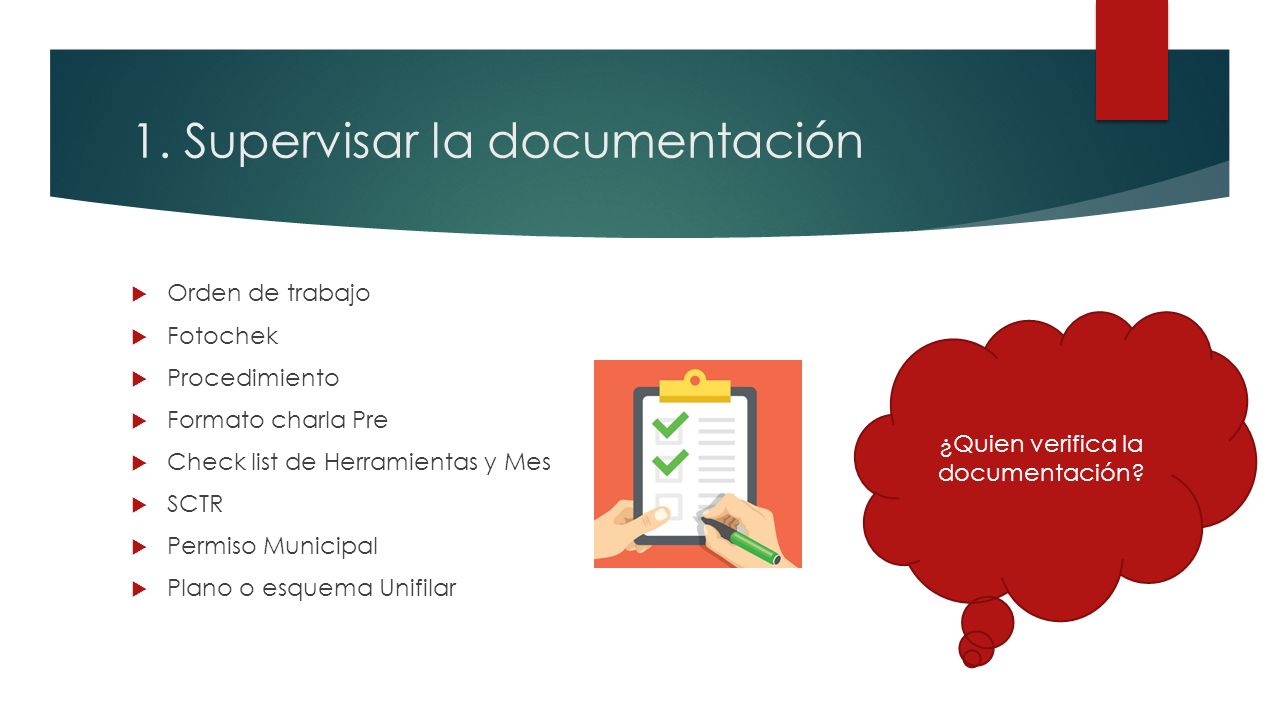

4 1. Supervisar la documentación  Orden de trabajo  Fotochek  Procedimiento  Formato charla Pre  Check list de Herramientas y Mes  SCTR  Permiso Municipal  Plano o esquema Unifilar ¿Quien verifica la documentación?

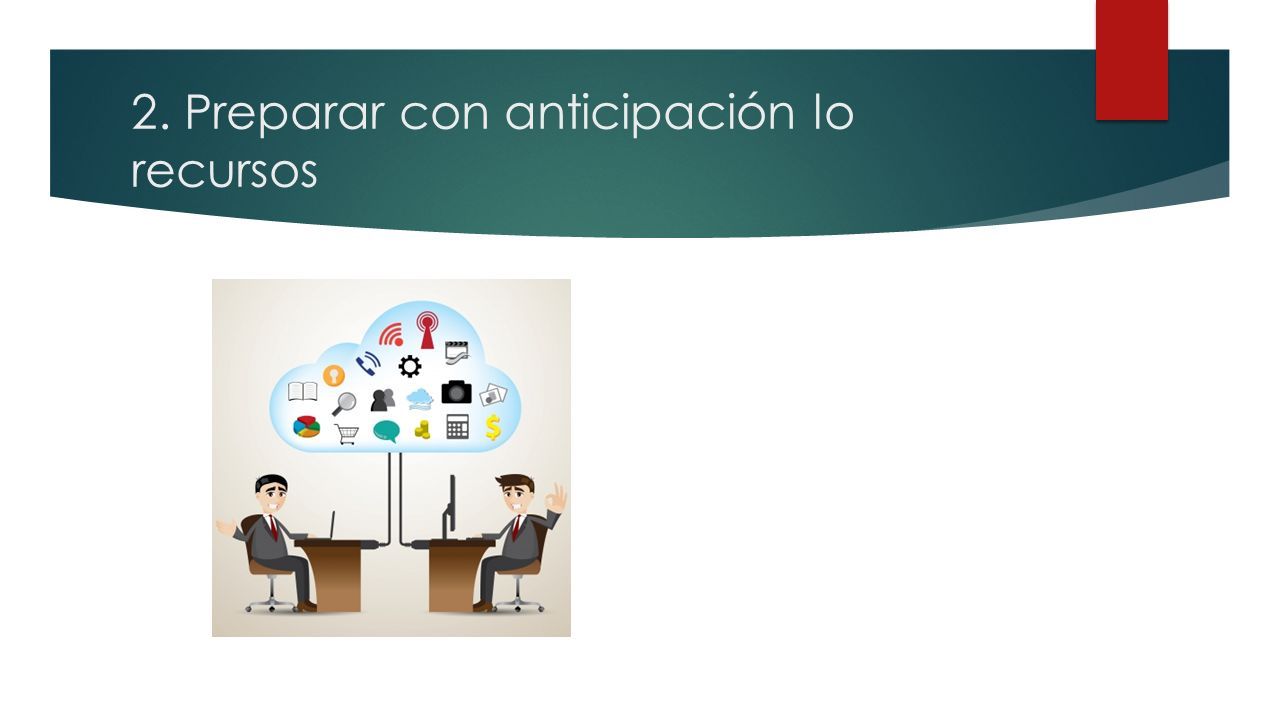

5 2. Preparar con anticipación lo recursos

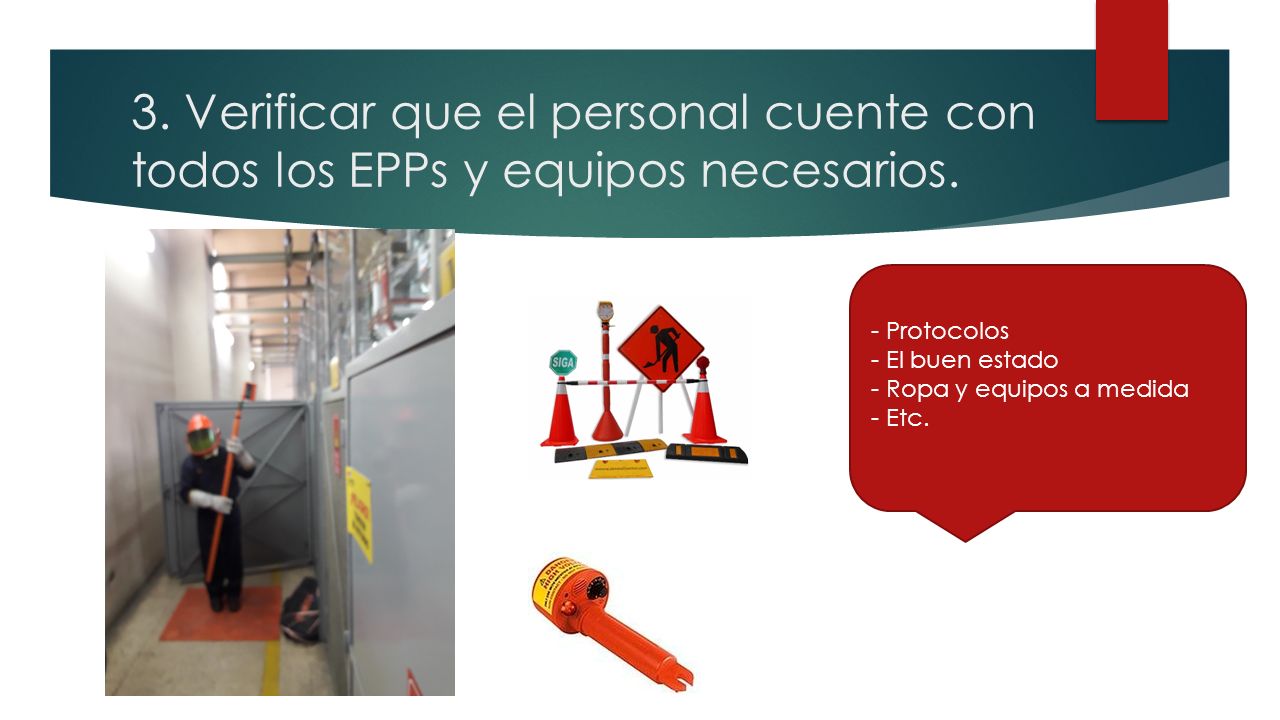

6 3. Verificar que el personal cuente con todos los EPPs y equipos necesarios. - Protocolos - El buen estado - Ropa y equipos a medida - Etc.

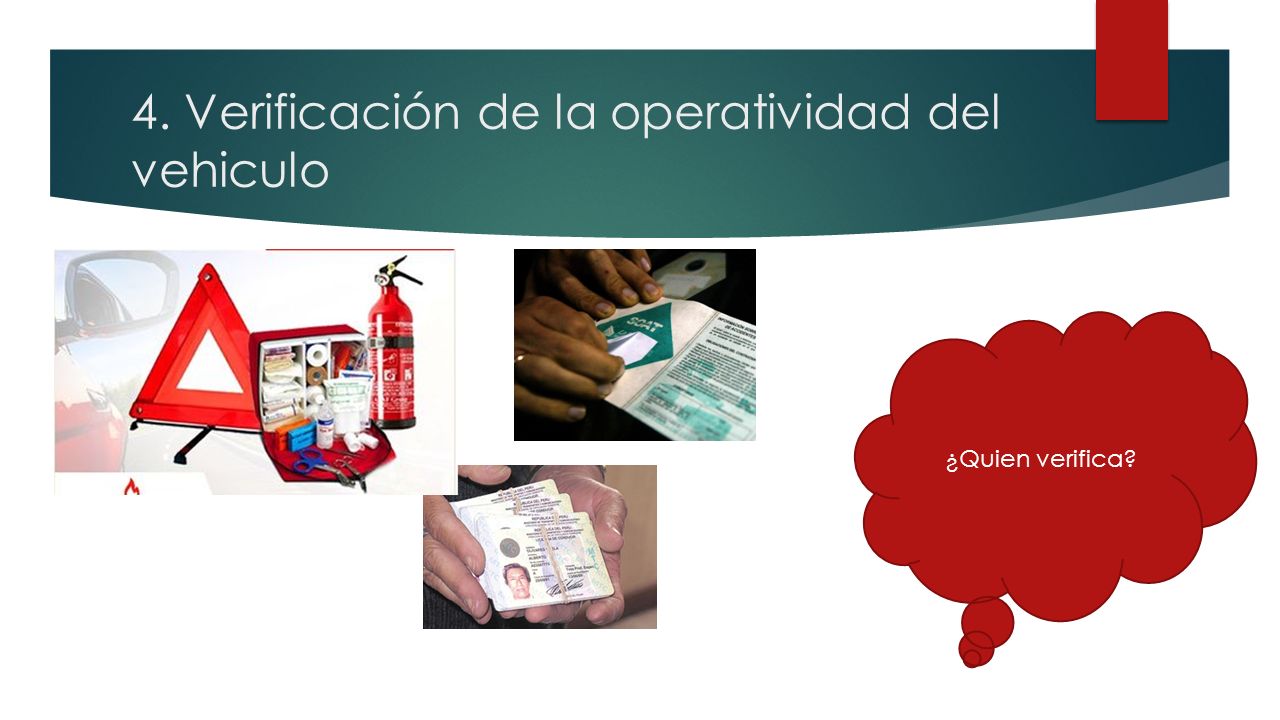

7 4. Verificación de la operatividad del vehiculo ¿Quien verifica?

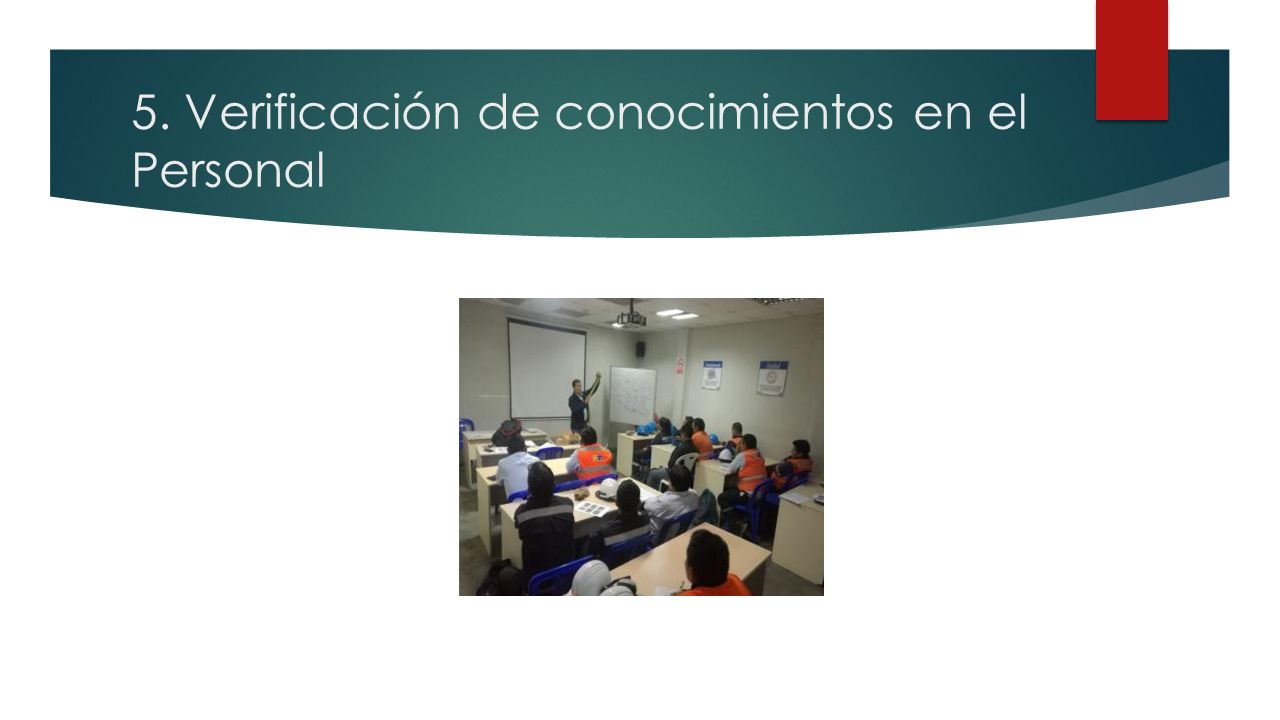

8 5. Verificación de conocimientos en el Personal

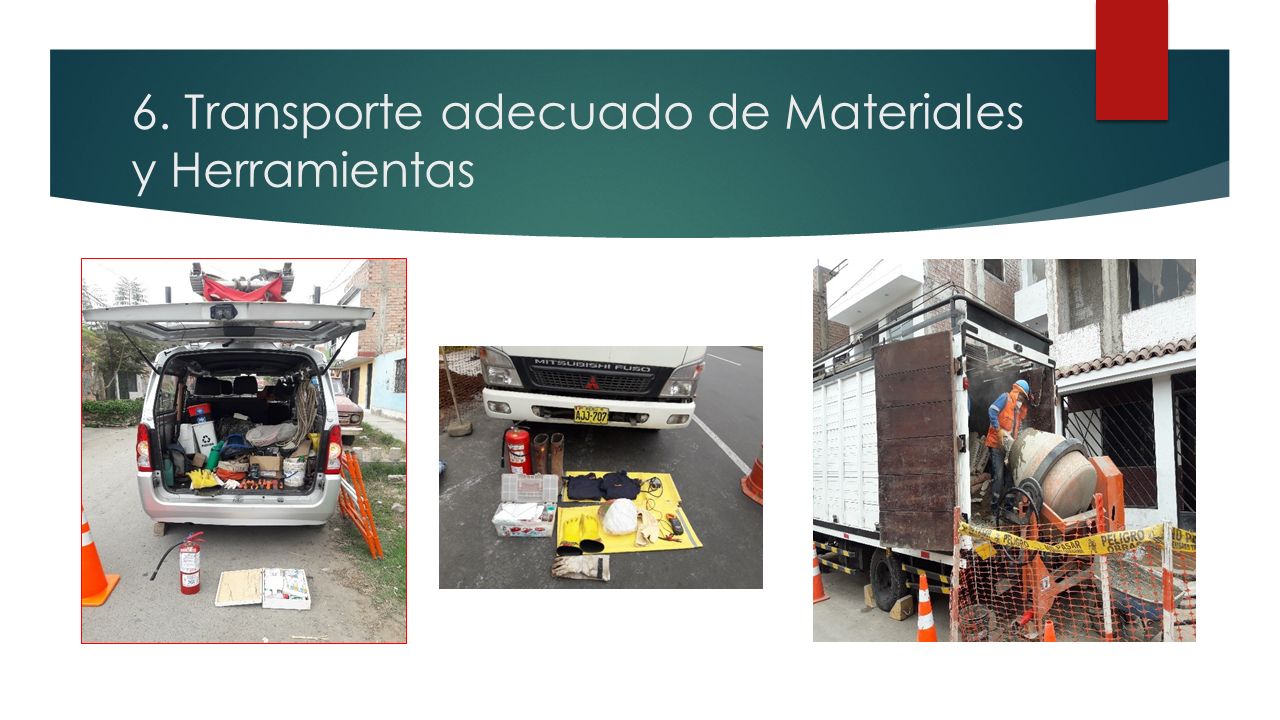

9 6. Transporte adecuado de Materiales y Herramientas

10 7. Transporte Adecuado de los Trabajadores

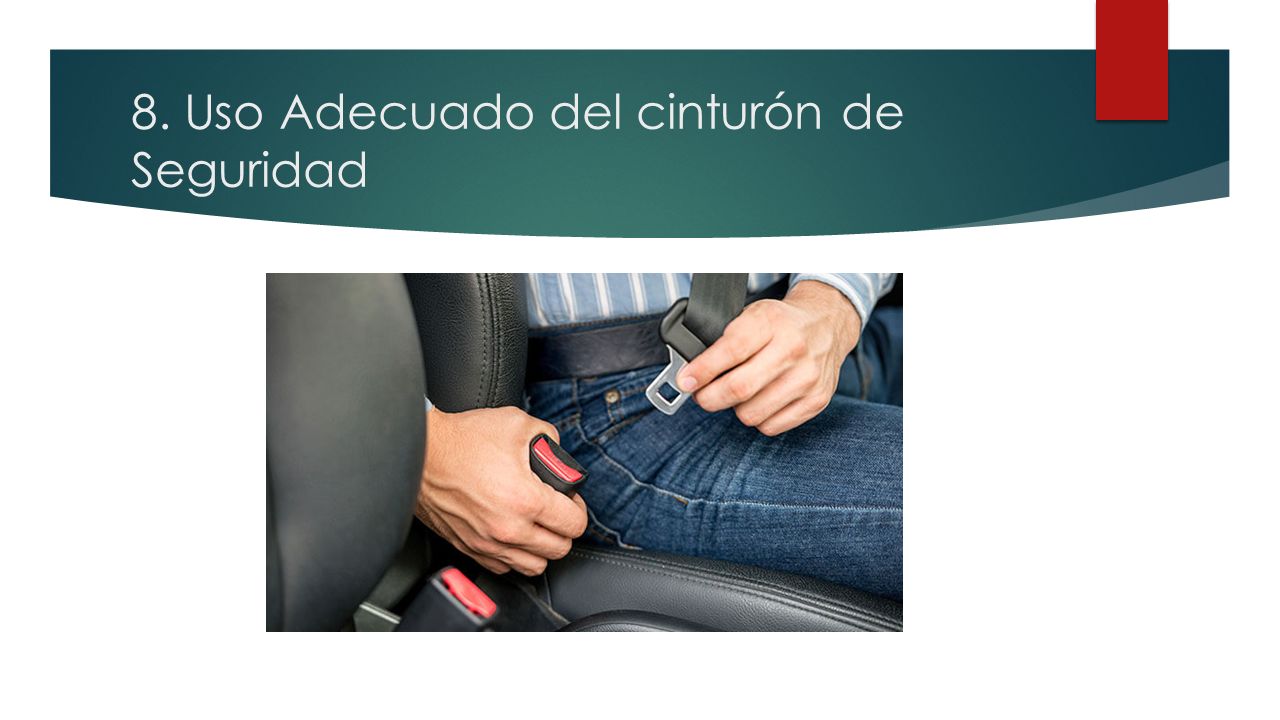

11 8. Uso Adecuado del cinturón de Seguridad

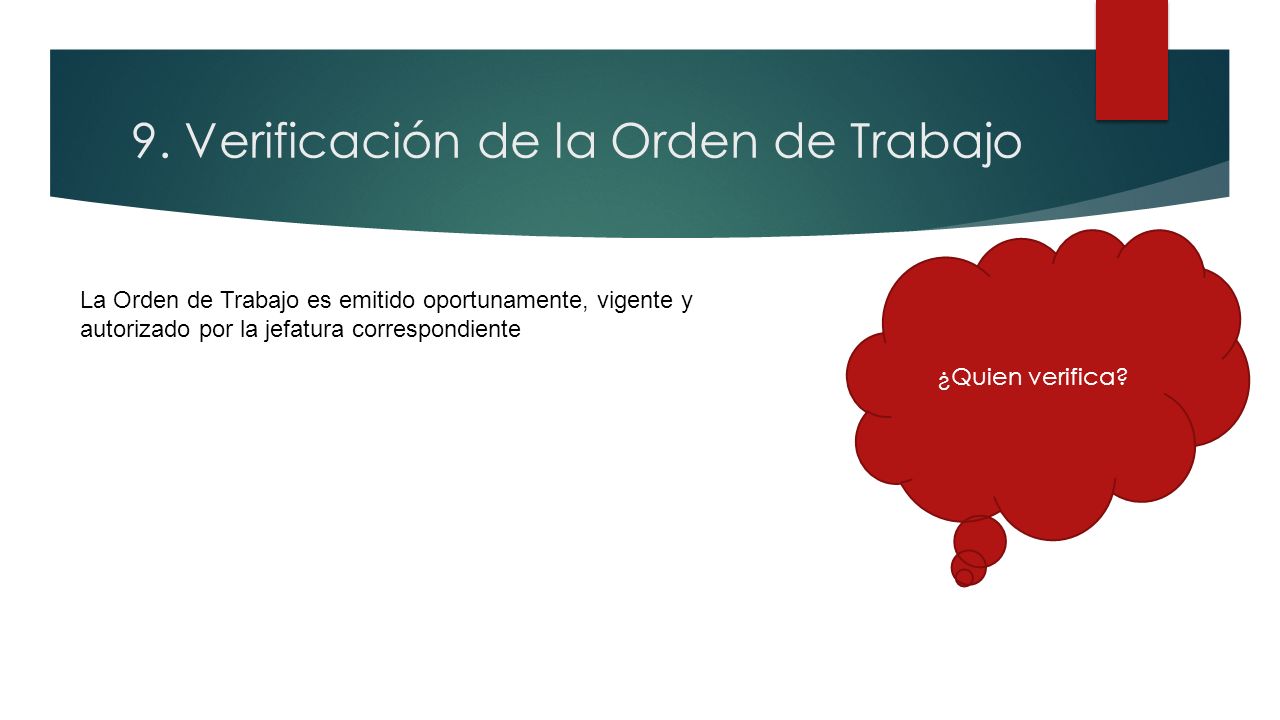

12 9. Verificación de la Orden de Trabajo ¿Quien verifica? La Orden de Trabajo es emitido oportunamente, vigente y autorizado por la jefatura correspondiente

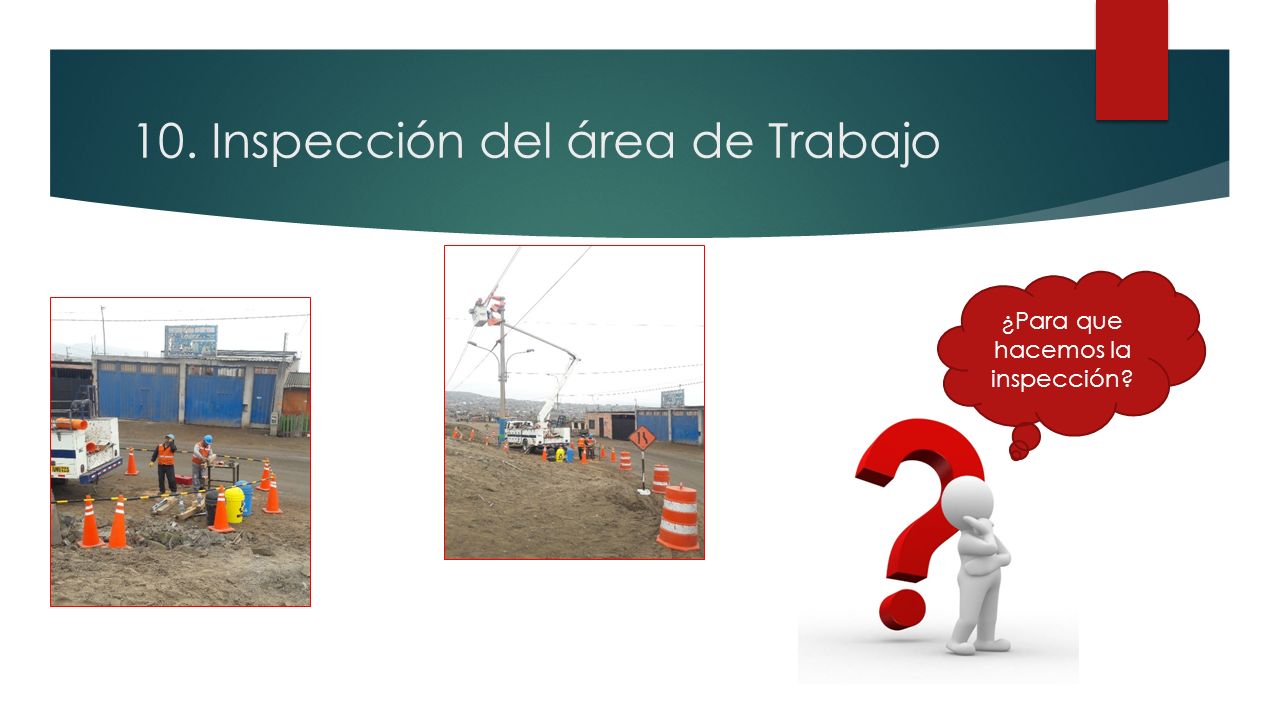

13 10. Inspección del área de Trabajo ¿Para que hacemos la inspección?

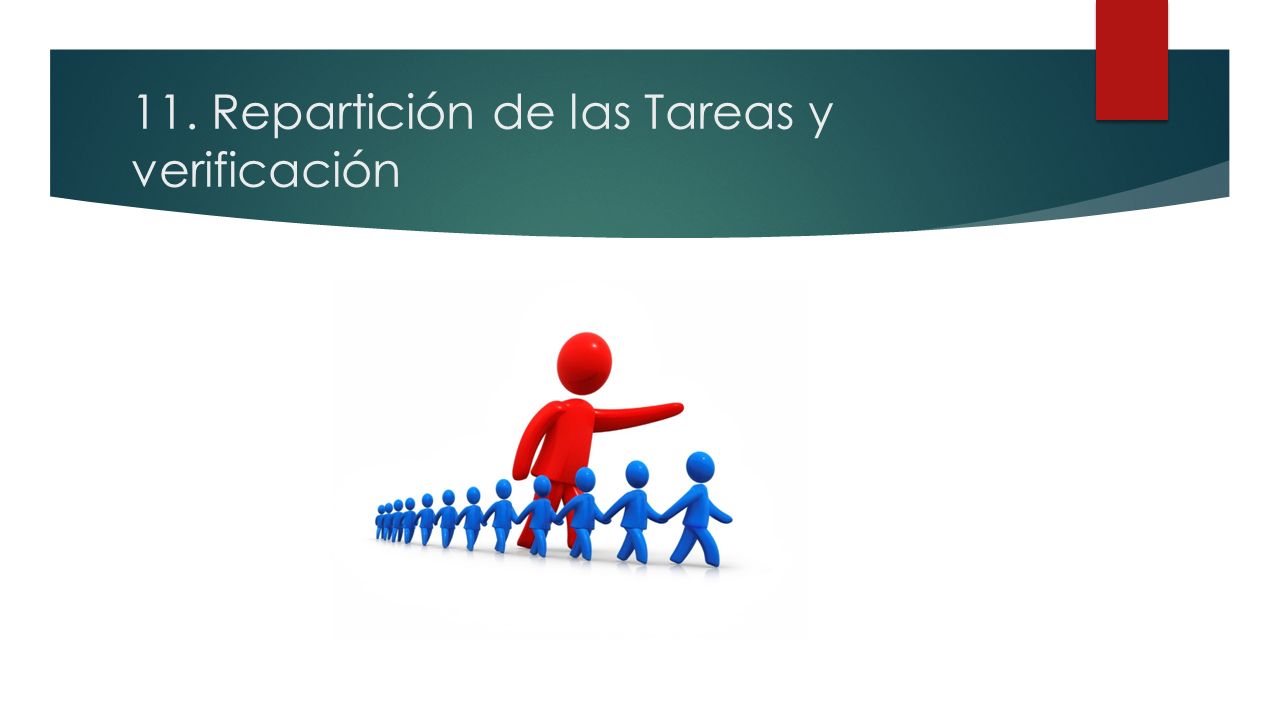

14 11. Repartición de las Tareas y verificación

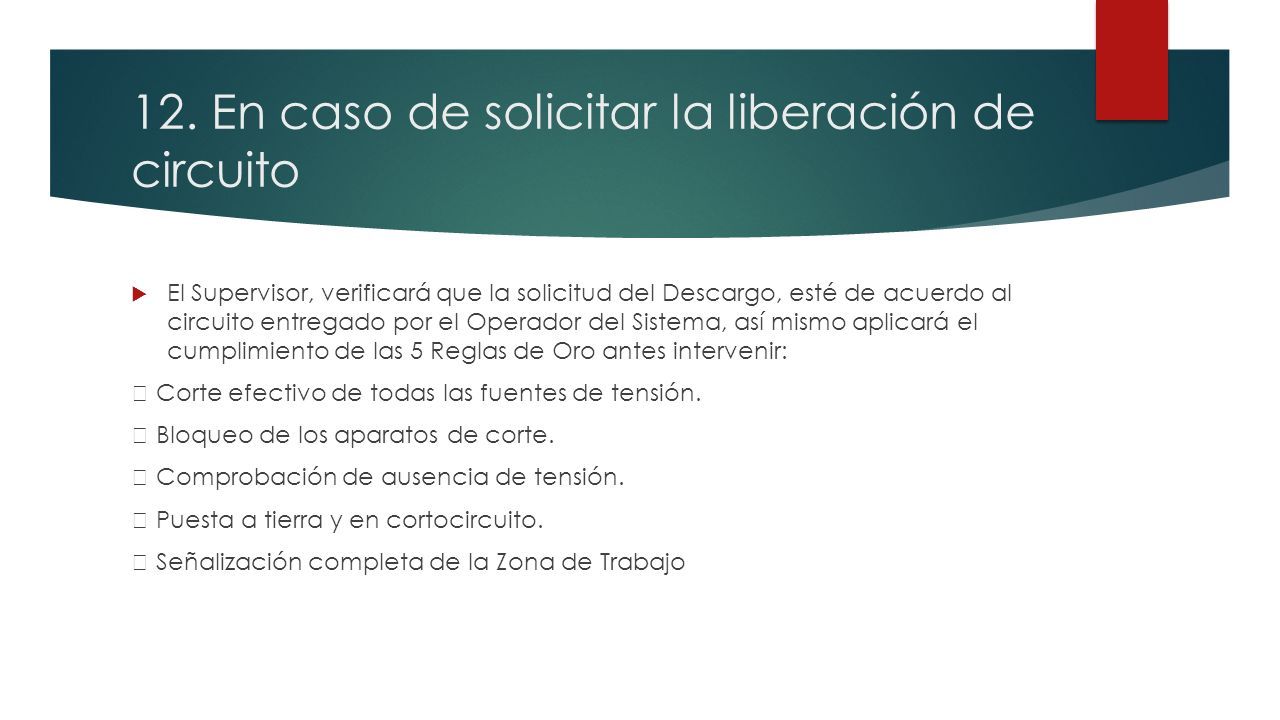

15 12. En caso de solicitar la liberación de circuito  El Supervisor, verificará que la solicitud del Descargo, esté de acuerdo al circuito entregado por el Operador del Sistema, así mismo aplicará el cumplimiento de las 5 Reglas de Oro antes intervenir:  Corte efectivo de todas las fuentes de tensión.  Bloqueo de los aparatos de corte.  Comprobación de ausencia de tensión.  Puesta a tierra y en cortocircuito.  Señalización completa de la Zona de Trabajo

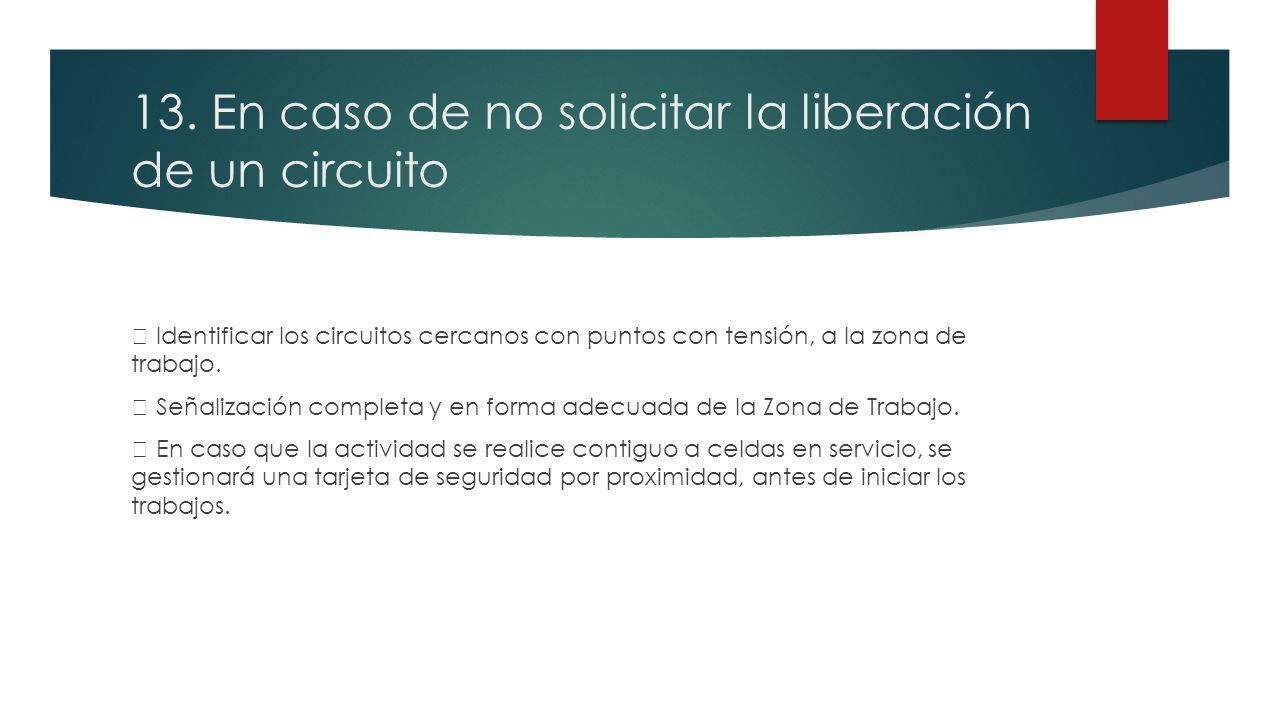

16 13. En caso de no solicitar la liberación de un circuito  Identificar los circuitos cercanos con puntos con tensión, a la zona de trabajo.  Señalización completa y en forma adecuada de la Zona de Trabajo.  En caso que la actividad se realice contiguo a celdas en servicio, se gestionará una tarjeta de seguridad por proximidad, antes de iniciar los trabajos.

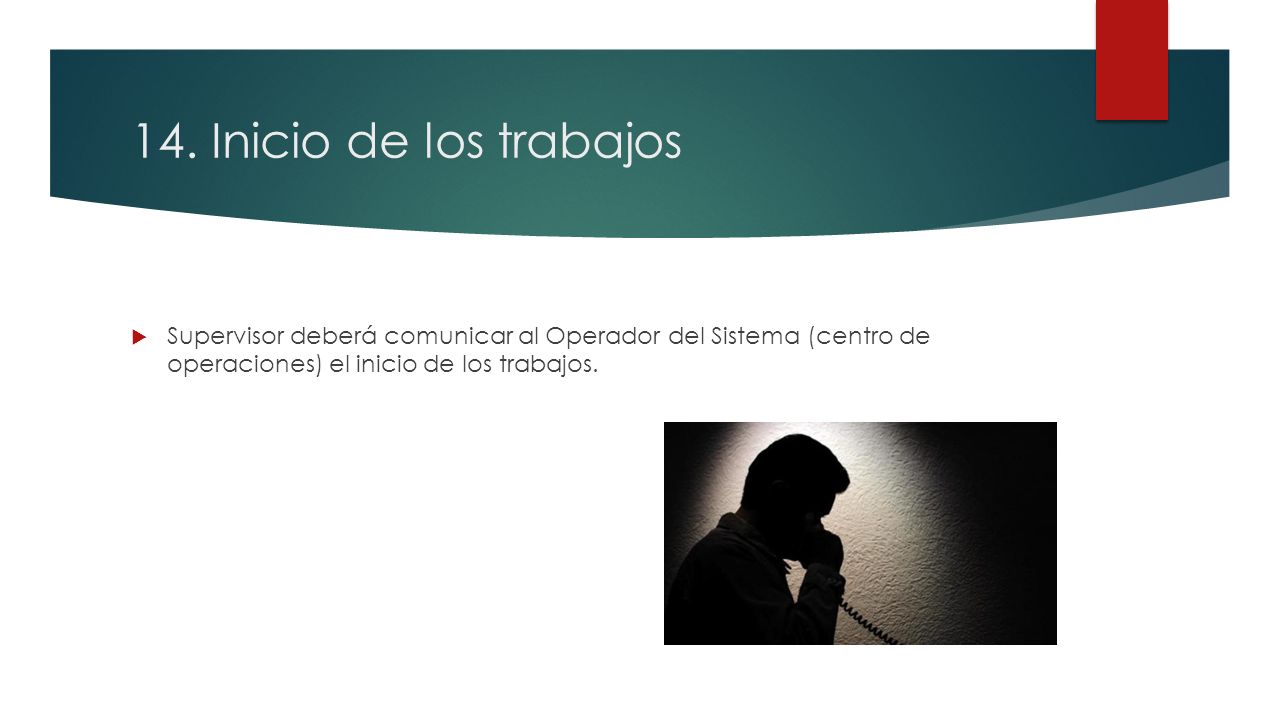

17 14. Inicio de los trabajos  Supervisor deberá comunicar al Operador del Sistema (centro de operaciones) el inicio de los trabajos.

18 13. Tarjeta de Liberación  Verificar que en la tarjeta de liberación del circuito a intervenir, este consignado el nombre del encargado del trabajo y el circuito involucrado.

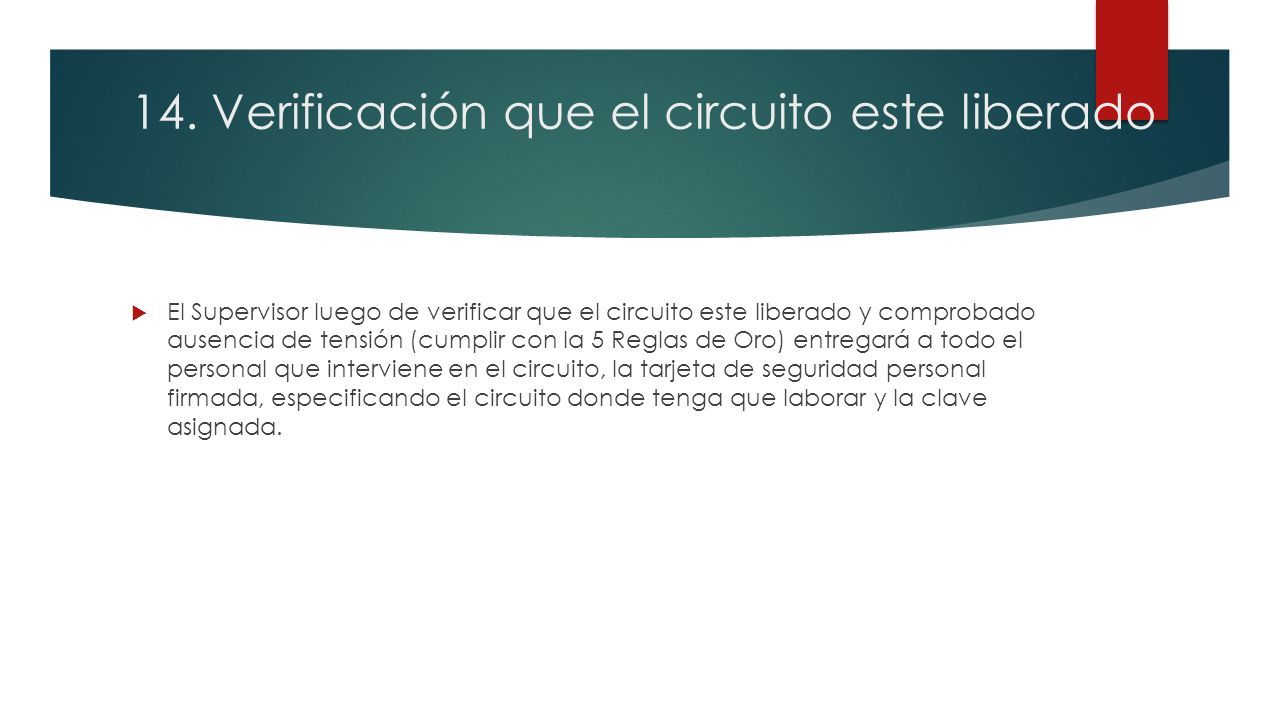

19 14. Verificación que el circuito este liberado  El Supervisor luego de verificar que el circuito este liberado y comprobado ausencia de tensión (cumplir con la 5 Reglas de Oro) entregará a todo el personal que interviene en el circuito, la tarjeta de seguridad personal firmada, especificando el circuito donde tenga que laborar y la clave asignada.

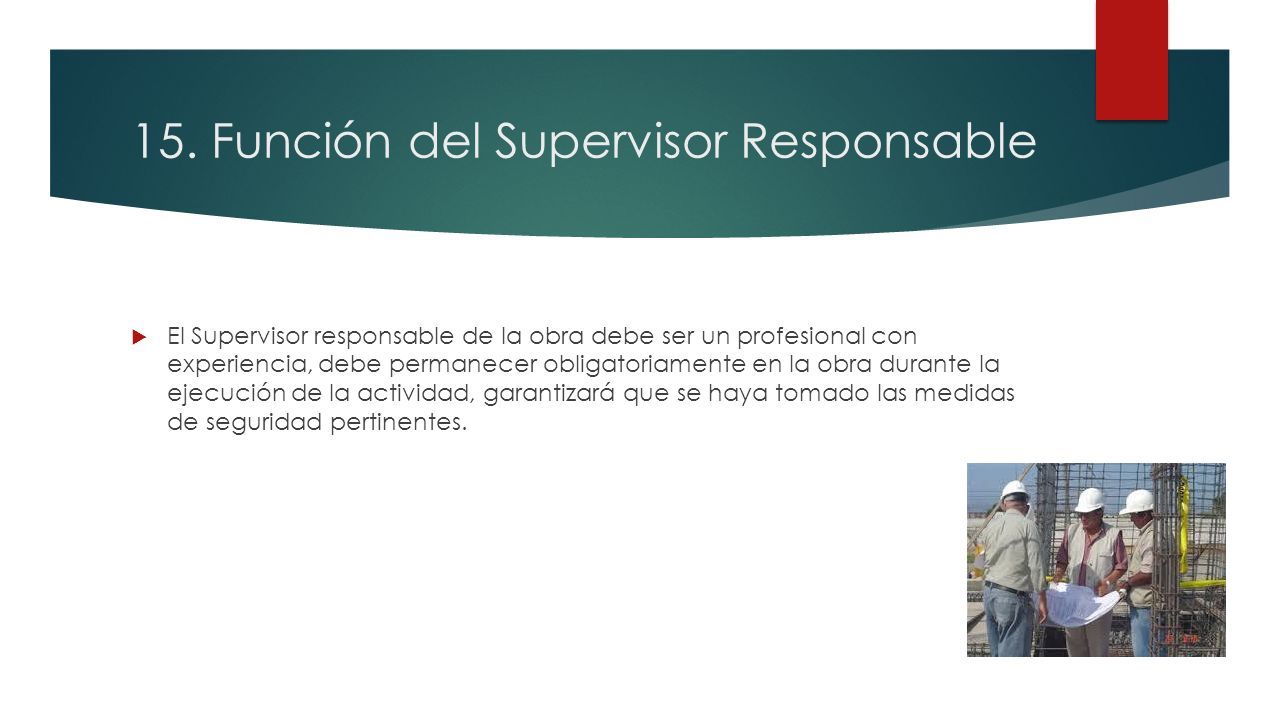

20 15. Función del Supervisor Responsable  El Supervisor responsable de la obra debe ser un profesional con experiencia, debe permanecer obligatoriamente en la obra durante la ejecución de la actividad, garantizará que se haya tomado las medidas de seguridad pertinentes.

21 16. Señalización de la zona de Trabajo

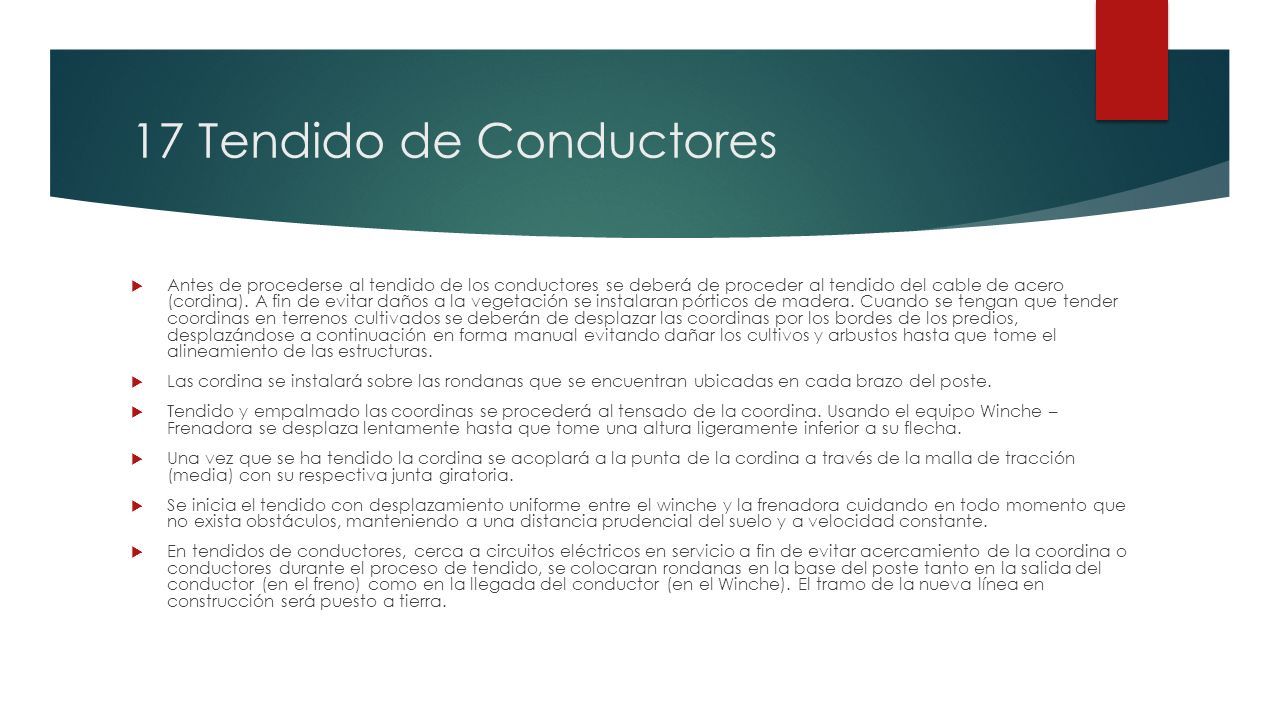

22 17 Tendido de Conductores  Antes de procederse al tendido de los conductores se deberá de proceder al tendido del cable de acero (cordina). A fin de evitar daños a la vegetación se instalaran pórticos de madera. Cuando se tengan que tender coordinas en terrenos cultivados se deberán de desplazar las coordinas por los bordes de los predios, desplazándose a continuación en forma manual evitando dañar los cultivos y arbustos hasta que tome el alineamiento de las estructuras.  Las cordina se instalará sobre las rondanas que se encuentran ubicadas en cada brazo del poste.  Tendido y empalmado las coordinas se procederá al tensado de la coordina. Usando el equipo Winche – Frenadora se desplaza lentamente hasta que tome una altura ligeramente inferior a su flecha.  Una vez que se ha tendido la cordina se acoplará a la punta de la cordina a través de la malla de tracción (media) con su respectiva junta giratoria.  Se inicia el tendido con desplazamiento uniforme entre el winche y la frenadora cuidando en todo momento que no exista obstáculos, manteniendo a una distancia prudencial del suelo y a velocidad constante.  En tendidos de conductores, cerca a circuitos eléctricos en servicio a fin de evitar acercamiento de la coordina o conductores durante el proceso de tendido, se colocaran rondanas en la base del poste tanto en la salida del conductor (en el freno) como en la llegada del conductor (en el Winche). El tramo de la nueva línea en construcción será puesto a tierra.

23 18. Conexionado de Conductores  Instalación y Montaje de ferretería A fin de evitar deslizamientos indeseados en la línea traccionada por la grasa que contiene los conductores debido a la aplicación de los esfuerzos de tiro del diseño, se debe limpiar el conductor con solvente especialmente en el área de sujeción.

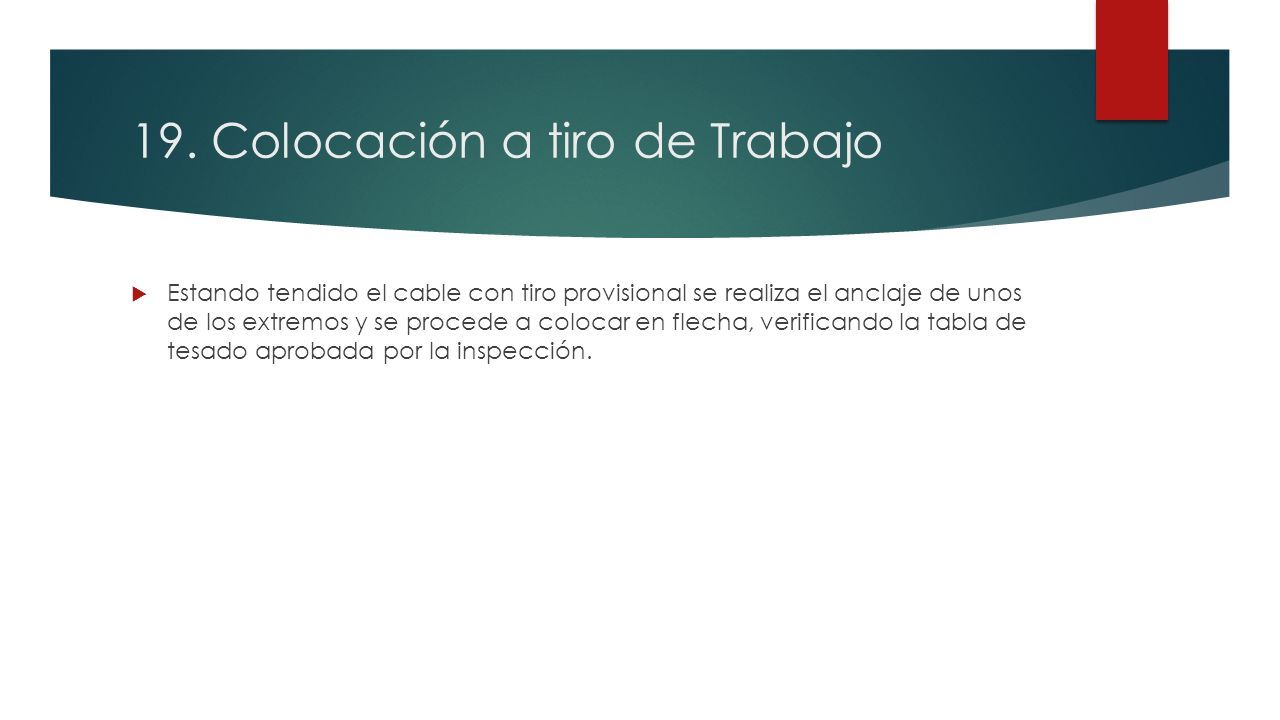

24 19. Colocación a tiro de Trabajo  Estando tendido el cable con tiro provisional se realiza el anclaje de unos de los extremos y se procede a colocar en flecha, verificando la tabla de tesado aprobada por la inspección.

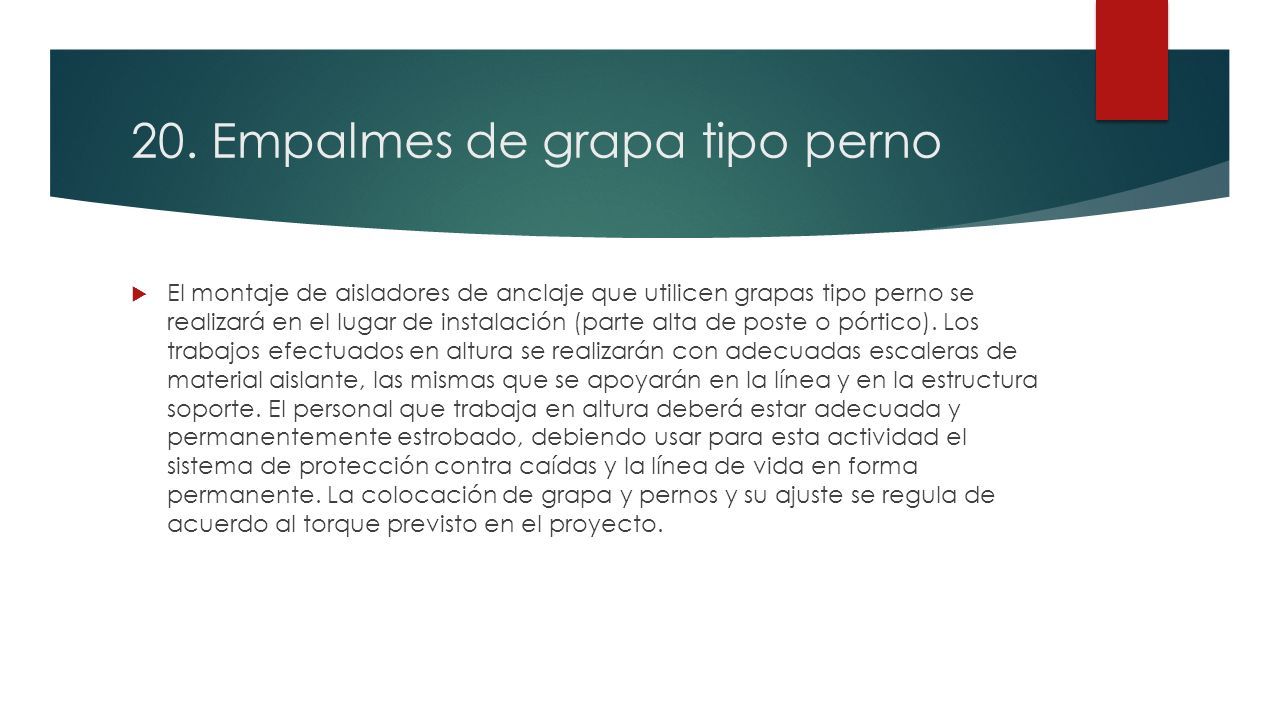

25 20. Empalmes de grapa tipo perno  El montaje de aisladores de anclaje que utilicen grapas tipo perno se realizará en el lugar de instalación (parte alta de poste o pórtico). Los trabajos efectuados en altura se realizarán con adecuadas escaleras de material aislante, las mismas que se apoyarán en la línea y en la estructura soporte. El personal que trabaja en altura deberá estar adecuada y permanentemente estrobado, debiendo usar para esta actividad el sistema de protección contra caídas y la línea de vida en forma permanente. La colocación de grapa y pernos y su ajuste se regula de acuerdo al torque previsto en el proyecto.

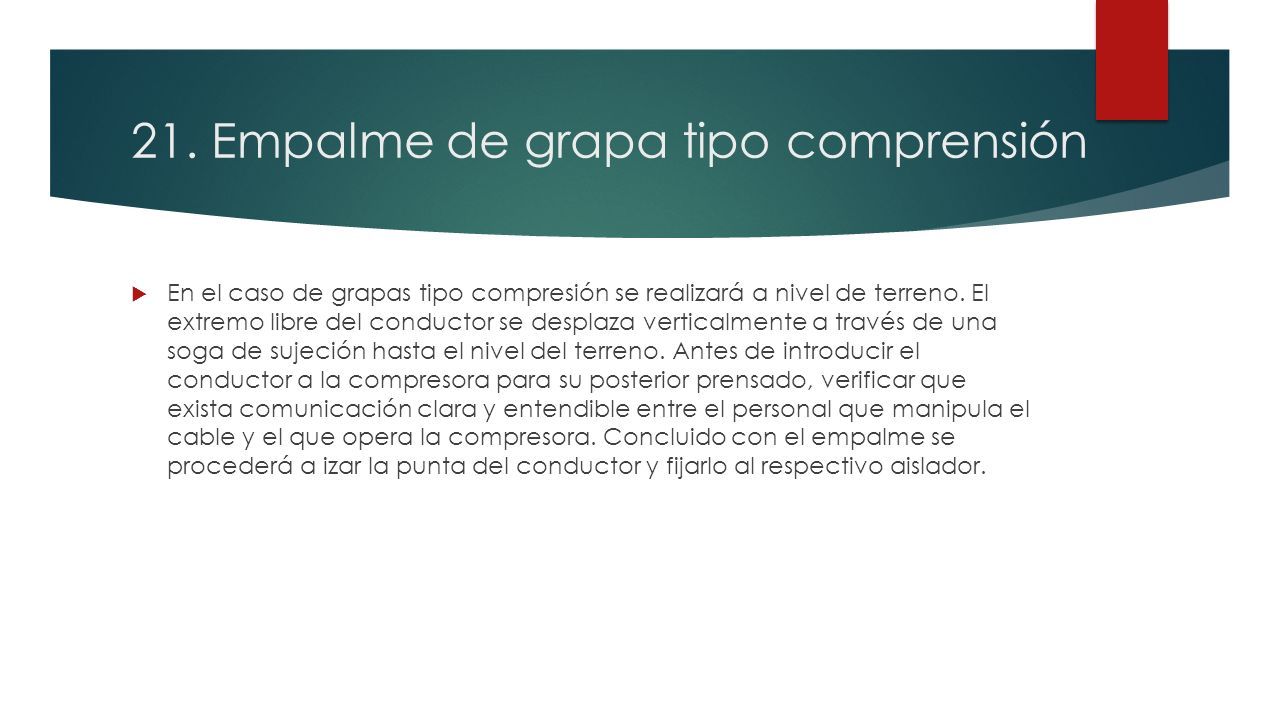

26 21. Empalme de grapa tipo comprensión  En el caso de grapas tipo compresión se realizará a nivel de terreno. El extremo libre del conductor se desplaza verticalmente a través de una soga de sujeción hasta el nivel del terreno. Antes de introducir el conductor a la compresora para su posterior prensado, verificar que exista comunicación clara y entendible entre el personal que manipula el cable y el que opera la compresora. Concluido con el empalme se procederá a izar la punta del conductor y fijarlo al respectivo aislador.

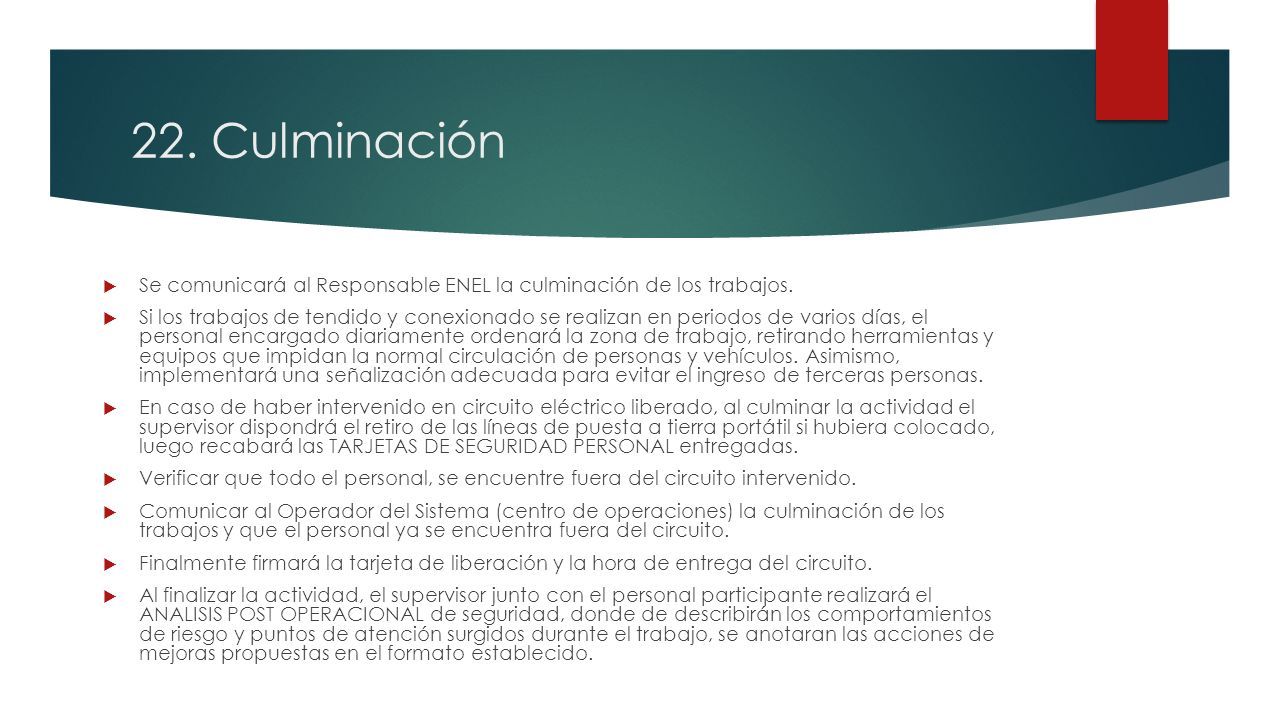

27 22. Culminación  Se comunicará al Responsable ENEL la culminación de los trabajos.  Si los trabajos de tendido y conexionado se realizan en periodos de varios días, el personal encargado diariamente ordenará la zona de trabajo, retirando herramientas y equipos que impidan la normal circulación de personas y vehículos. Asimismo, implementará una señalización adecuada para evitar el ingreso de terceras personas.  En caso de haber intervenido en circuito eléctrico liberado, al culminar la actividad el supervisor dispondrá el retiro de las líneas de puesta a tierra portátil si hubiera colocado, luego recabará las TARJETAS DE SEGURIDAD PERSONAL entregadas.  Verificar que todo el personal, se encuentre fuera del circuito intervenido.  Comunicar al Operador del Sistema (centro de operaciones) la culminación de los trabajos y que el personal ya se encuentra fuera del circuito.  Finalmente firmará la tarjeta de liberación y la hora de entrega del circuito.  Al finalizar la actividad, el supervisor junto con el personal participante realizará el ANALISIS POST OPERACIONAL de seguridad, donde de describirán los comportamientos de riesgo y puntos de atención surgidos durante el trabajo, se anotaran las acciones de mejoras propuestas en el formato establecido.

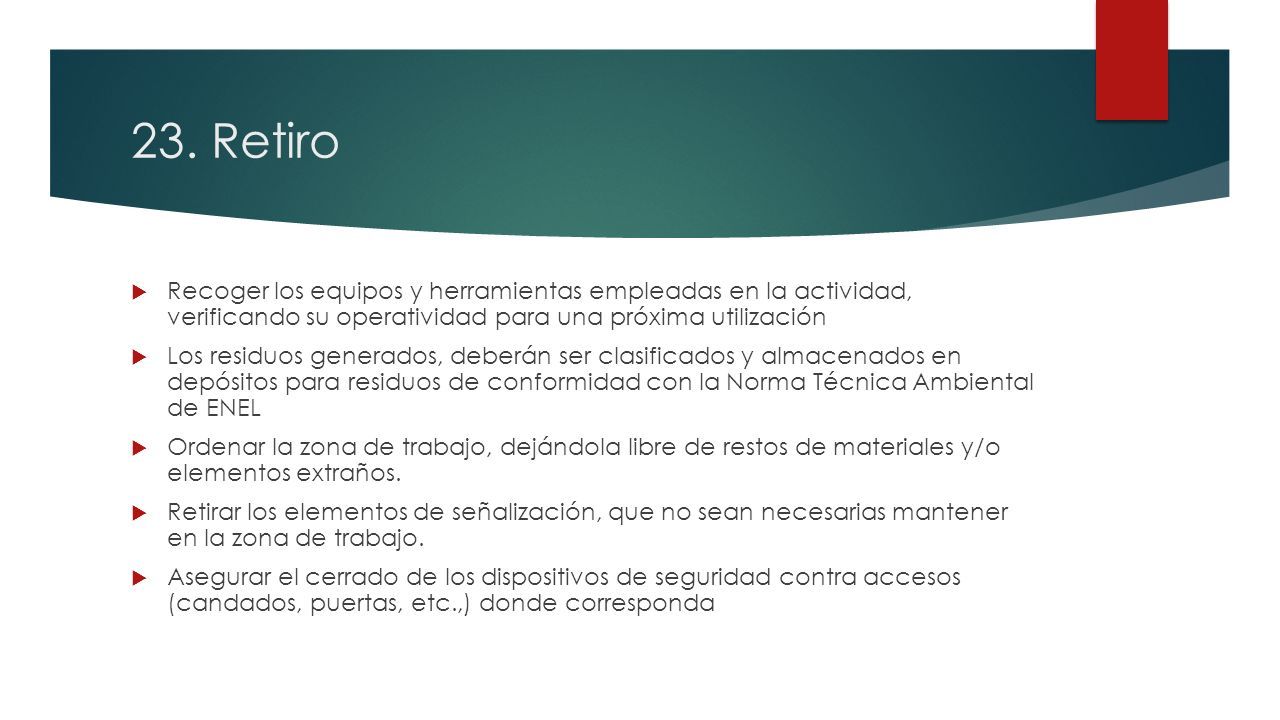

28 23. Retiro  Recoger los equipos y herramientas empleadas en la actividad, verificando su operatividad para una próxima utilización  Los residuos generados, deberán ser clasificados y almacenados en depósitos para residuos de conformidad con la Norma Técnica Ambiental de ENEL  Ordenar la zona de trabajo, dejándola libre de restos de materiales y/o elementos extraños.  Retirar los elementos de señalización, que no sean necesarias mantener en la zona de trabajo.  Asegurar el cerrado de los dispositivos de seguridad contra accesos (candados, puertas, etc.,) donde corresponda
